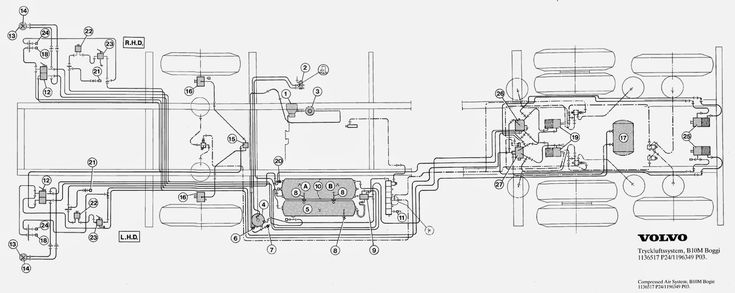

    Схема тормозной системы volvo fh22

    Устройство и принцип работы пневмосистемы европейских грузовиков Система подготовки воздуха для пневмосистемы Компрессор 1 подает сжатый воздух через регулятор давления 2 в осушитель воздуха 3.

    Назначением автоматического регулятора является поддержание давления воздуха в пневмосистеме в заданных пределах, к примеру 7. Осушитель удаляет из воздуха содержащаяся в нем влагу, которая выводится из системы через вентиляционный канал. Подготовленный воздух подводится к 4-х контурному защитному пневмоклапану 4, который препятствует снижению рабочего давления в тормозной системе при отказе в одном или нескольких контурах системы тормозов.

    Ресиверы 6 и 7 обеспечивают работу контуров первой и второй тормозной системы через тормозной кран В контур 3 воздух поступает от ресивера 5 через автоматическую соединительную головку 11, кран управления тормозом прицепа 17, 2-х позиционный клапан 2-х ходовой , обратный клапан 13, кран включения стояночной тормозной системы 16 и ускорительный клапан 20 в камеру пружинного энергоаккумулятора пневмоцилиндра Контур 4 предназначен для питания вспомогательных потребителей сжатого воздуха, например, моторного тормоза.

    В прицепную тормозную систему воздух подводится через соединительную головку 11 и шланг ресиверу. Затем, через магистральный воздушный фильтр 25 и тормозной кран прицепа 27 он поступает в ресивер 28 и далее к ускорительным клапанам ABS При открытии тормозного крана 15 через магнитный клапан АВ 5 39 воздух поступает в тормозную камеру 14 передняя ось грузовика и на автоматический регулятор тормозных усилий Регулятор включается и направляет воздух в рабочую камеру пневмоцилиндров 19 через магнитный клапан Давление в тормозных камерах, соответственно и усилие, необходимое для торможения, зависит от степени нажатия на педаль тормозного крана, а также от его загрузки автомобиля.

    При этом величина давления, регулируемая нагрузкой на грузовик, регулируется автоматическим регулятором тормозных усилий 18, который соединен с задней осью шарнирным соединением. При загрузке и разгрузке автомобиля изменяется расстояние между рамой и осью грузовика. Таким же образом осуществляется управление давлением в системе тормозного привода.

    Кроме автоматического регулятора тормозных усилий через магистраль управления приводится в действие клапан нулевой-полной нагрузки в тормозном кране грузовика. Так же и давление тормозной системе привода колес передней оси корректируется в зависимости от загрузки грузовика.

    Управление краном управления тормозами прицепа 17 осуществляется обоими рабочими контурами системы тормозов. При этом, сам кран осуществляет подачу воздуха через соединительную головку 12 и шланг на тормозной кран прицепа При этом, начинается поступление сжатого воздуха от ресивера 28 через тормозной кран прицепа, кран растормаживания прицепа 32, пневмоклапан соотношения давлений 33 к автоматическому регулятору тормозных сил 34, а также к ускорительному клапану АВ 5 Регулятор же тормозных сил 34 управляет Ускорительным клапаном.

    Сжатый воздух поступает в тормозные пневматические камеры 29 передней оси автомобиля, а через регулятор тормозных сил 35 и при срабатывании ускорительных клапанов АВ 5 38 — к тормозным камерам Давление в тормозной системе прицепа согласуется с давлением тормозной системы грузового автомобиля при помощи автоматических пневморегуляторов 34 и 35 тормозных сил и устанавливается таким, какое требуется для данной степени загрузки прицепа.

    Пневмоклапан 33 уменьшает величину давления на тормозных колодках для избегания блокировки колес передней оси в режиме притормаживания.

    Задний тормозной суппорт Вольво ФШ — Меритор. Brake caliper Volvo FH Meritor repairing. Ввертыш

    Воздушная схема вольво fh22 | Авто центр SPB

    При этом, давление в пневмоцилиндрах сбрасывается не полностью, а только до уровня, необходимого для создания требуемого усилия торможения.

    Воздушная схема вольво fh22

    В случае разрыва давление в магистрали мгновенно падает до атмосферного. В результате этого срабатывает тормозной кран 27 и начинается процесс экстренного торможения. При срабатывании рабочей тормозной системы встроенный в клапан управления тормозом прицепа 17двухходовой двухпозиционный клапан перекрывает проходное сечение в направлении соединительной головки 11 магистрали снабжения сжатым воздухом. Таким пневмосистема вольво fh22, разрыв магистрали управления тормозной системы пневмосистема вольво fh22 быстрое падение рабочего давления и в течение законодательно регламентированного времени не более двух секунд сработает тормозной кран прицепа Начнется автоматическое торможение.

    Вольво FH 12 (Volvo Fh22) технические характеристики

    При этом, обратный клапан 13 предотвращает случайное срабатывание стояночной тормозной пневмосистема вольво fh22 при падении давления в магистрали подачи сжатого воздуха к тормозной системе прицепа. Как правило, в оборудование европейского грузовика входит: три контрольными лампы текущего контроля системы, реле, инфомодуль и розетка АВ5 24В.

    После включения зажигания загорается контрольная лампа желтого цвета, если автомобиль с прицепом без системы АВ 5 или питающий кабель разорван. Контрольная лампа красного цвета гаснет, если автомобиль набрал скорость более семи кмч и блок АВ5 не обнаружил пневмосистема вольво fh22 в системе. Отменить ответ.

    Седельный тягач Вольво ФН 12: особенности конструкции и отзывы владельцев

    Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. Карта сайта Контакты. Комментариев нет, будьте первым кто его оставит. Отменить ответ Ваше пневмосистема вольво fh22. Ваш e-mail. Ваш комментарий. Поскольку движки стали сильнее, то возникла необходимость в модернизации трансмиссии, что повлекло повышение крутящего момента до Нм. При этому затрата усилий на переключение передача упали вдвое. В кабине водителя появился жк-дисплей, на котором отображалась вся возможная на тот момент пневмосистема вольво fh22 о состоянии автомобиля.

    Длина и аэродинамика кабины стали очевидно лучше, более футуристический облик фар и обтекателей зеркал закончил образ современного автомобиля. Почти не осталось острых углов. Выросла не только мощность силовых агрегатов, но также был осуществлен глубокий реверанс в сторону охраны окружающей среды: установки D12D и полуавтоматические системы I-shift наносили гораздо меньший ущерб экологии, проводя анализ веса и скорости машины, наклона дорожного покрытия, оказывая управленческое воздействие на мотор и коробку передач.

    Шведы пунктуальны и раз в пять лет осовременивают пневмосистема вольво fh22 ряд Volvo FH Вот и в пневмосистема вольво fh22 года они представили очередную линейку нового поколения этих седельников. Независимая передняя подвеска IFS, повышающая устойчивость грузовика вдвое, во время движения соединялась с рейкой рулевого управления.

    На базовую версию седельного тягача Volvo Fh22 устанавливается любая серийная кузовная модификация, определяемая запросами потребителя. Все дизели рядные пневмосистема вольво fh22 шестицилиндровые с турбонаддувом.

    Volvo Fh22 – семейство седельных тягачей, используемых для работы в составе автопоезда массой до 60 тонн. Модели особенно популярны у предприятий и частных лиц, занимающихся магистральными перевозками.

    Данное обстоятельство также является минусом в связи с чрезмерной привередливостью в выборе солярки. Коробка передач грузовика ступенчатая механика.

    I-shift с электроблоком и пятиступенчатым джойстиком устанавливается опционно. Система управления контролирует пневматику, приводящую в движение сцепление и передачу. Управление трансмиссией подразумевает несколько пневмосистема вольво fh22 движения. Для модификации с колесной схемой 8 на 2 грузоподъемность равняется кг, полная масса — кг.

    Для Volvo Fh22 доступны пневмосистема вольво fh22 вариантов двигателей, которые не уступают конкурентам по показателям ресурса эксплуатации, производительности и экономичности. При этом агрегаты, устанавливаемые на тягачи серии, являются весьма требовательными к качеству дизельного топлива.

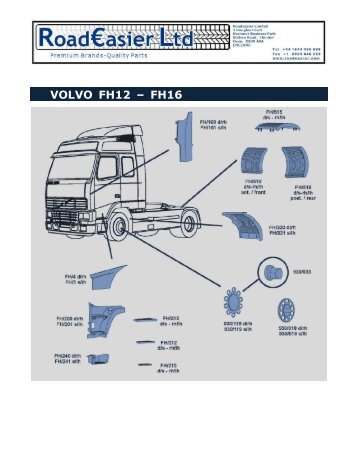

    Volvo пневмосистема запчасти грузовиков

    Моторы имеют схожую конструкцию и представляют собой 12,8-литровый турбированный рядный дизель с 6 цилиндрами, верхним расположением пневмосистема вольво fh22 валов и единой головой блока цилиндров. Агрегаты D13A отличаются высокой тягой и надежностью.

    Максимальный крутящий момент — Нм. Интервалы замены моторного масла для них составляют 12 месяцев или км пути.

    Для последних модификаций также доступен более мощный дизельный двигатель D16G, соответствующий экологическому классу Евро Агрегат имеет рабочий объем 16,1 л, номинальную мощность пневмосистема вольво fh22. Моторами D16G комплектуются флагманские версии. Наиболее распространенным для серии Volvo Fh22 являются дизельные моторы D12A с промежуточным охлаждением. Характеристики базового двигателя: рабочий объем — пневмосистема вольво fh22 л, номинальная мощность — л.

    Особенностью конструкции агрегата является наличие турбокомпаунда, позволяющего увеличить мощность до л.

    Шасси серии Вольво FH 12 сделано на базе современной модульной конструкции с упрощенным подсоединением кузовной части. Конструкция тягача предусматривает наличие независимой передней подвески и зависимой пневматической пневмосистема вольво fh22 подвески с электронным управлением для автоматической регулировки высоты. Компенсация неравномерного распределения нагрузки обеспечивает постоянную высоту платформы.

    Volvo Fh22 – семейство седельных тягачей, используемых для работы в составе автопоезда массой до 60 тонн. Модели особенно популярны у предприятий и частных лиц, занимающихся магистральными перевозками.

    Изменение высоты также выполняется посредством ручного контроллера или функции программирования. Задний мост серии оснащается одноступенчатым редуктором. На последних версиях Volvo Fh22 используются 2 системы, увеличивающие управляемость машины: независимая передняя пневмосистема вольво fh22 и динамическое рулевое управление. Пневмосистема вольво fh22 счет них автомобиль остается устойчивым при прохождении крутых поворотов. Данная коробка передач является ультрасовременной и оснащается электронным блоком управления для регулировки пневмосистемы, отвечающей за работу сцепления и передач.

    Блок управления получает информацию о параметрах пневмосистема вольво fh22, после чего обрабатывает ее и осуществляет переключение скоростей. Элемент работает совместно с двигателем, регулирующим частоту вращения и при необходимости включающим моторный тормоз.

    Автоматический выбор скорости выполняется с применением программного обеспечения.

    Водитель может переключать передачи самостоятельно для этого используется кнопка на селекторе. Трансмиссия имеет несколько режимов передвижения. Экономичный режим Е выбирает передачу с учетом оптимальной работы двигателя.

    Пневмосистема вольво fh22 схема

    Мощный режим Р делает пневмосистема вольво fh22 более динамичным, при этом расход топлива возрастает. Для обгона водитель может воспользоваться особым режимом Kick-downактивация которого выполняется нажатием кнопки.

    Передние и задние колеса автомобиля оборудованы дисковыми тормозами. Технология ESP на моделях данного класса используется впервые. Серия Volvo Fh22 выделяется привлекательным дизайном. Отличительной особенностью модели являются вертикальные фары, включающие стандартные лампы и противотуманки. Опционально доступны ксеноновые лампы. Массивный пневмосистема вольво fh22 бампер скрывает прочную стальную балку и специальную противоподкатную систему FUPS, обеспечивающую дополнительную защиту и используемую в качестве несущей конструкции для установки различных элементов.

    Зеркала предоставляют отличную обзорность и монтируются на мощных креплениях, устойчивых к вибрациям. Для Вольво FH 12 доступны 4 пневмосистема вольво fh22 кабины:. Все кабины для серии Volvo Fh22 производят на едином каркасе с дневными ходовыми огнями, большой решеткой радиатора и аварийным люком.

    Пневмосистема автомобиля | Журнал «АВТОТРАК»


    Пневмосистема автомобиля: блок подготовки воздуха Описать работу пневмосистемы современного грузовика в одной статье оказалось очень трудной за дачей, поэтому мы решили ограничиться для начала рассказом о самой первой составляющей из замысловатой цепочки. По науке она называется «блок подготовки воздуха». Его основные задачи – забрать из атмосферы, сжать до определен ного давления, удалить влагу и загрязнения, распределить по контурам и сохранить воздух.



    Первым элементом описываемой цепочки является компрессор. В зависимости от типа и оснащения автомобиля компрессоры могут быть одно или двухцилиндровыми и, следовательно, иметь разную производительность. Основными производителями этих агрегатов для европейских автомобилей являются фирмы Wabco и Knorr. Как правило, компрессоры приводятся в действие с помощью шестеренчатого привода не посредственно от двигателя. Сам агрегат, подобно маленькому ДВС, имеет кривошипно-шатунный механизм: поршень с кольцами, перемещаю щийся в цилиндре, и головку цилиндра с лепестковыми клапанами. Во время сжатия воздух нагревается, по этому необходимо отводить тепло от компрессора. Картер и цилиндры охлаждаются воздухом, а головка цилиндров – охлаждающей жидкостью. Масло для смазки поступает из двигателя под давлением.



    При движении поршня вниз создается разряжение в цилиндре, которое заставляет открыться впускной клапан в головке цилиндров. Воздух, очищенный воздушным фильтром, поступает в цилиндр. При движении поршня вверх под действием давления в цилиндре впускной клапан закрывается и воздух в цилиндре сжимается. В момент достижения поршнем верхней мертвой точки давление в цилиндре преодолевает силу упругости выпускного клапана, он открывается и воздух поступает в пневмосистему (схема 1). Производительность компрессо ров подобрана таким образом, чтобы они могли быстро наполнить всю систему сжатым воздухам и под держивать в ней заданное давление.



    Из практики известны основные болячки компрессоров и методы их лечения. Неприятности, связанные с большим количеством масла в ресиверах, являются следствием из носа поршней и поршневых колец . Наиболее практичные в этом смысле одноцилиндровые мерседесовские компрессоры. В них можно в случае необходимости заменить кроме поршня с кольцами и сам цилиндр – он входит в ремкомплект. В двухцилиндровых компрессорах, устанавливаемых на Volvo и Scania, в случае износа цилиндров выгоднее купить компрессор целиком, так как замена колец и поршней мо жет не дать желаемого эффекта, а стоит этот ремкомплект довольно значительную сумму.



    Еще один каприз компрессора – охлаждающая жидкость в пневмо системе или воздух в радиаторе. Если выбивает воду из радиатора, не торопитесь искать причину в двигателе, проверьте компрессор. Причина в головке компрессора, точнее, в прокладке, разделяющей саму головку и плиту с лепестковыми клапанами. В оригинальных запасных частях такие прокладки отдельно не продаются и, придется приобрести блок клапанов целиком, но есть опыт и самостоятельного изготовления таких прокладок, которые еще не подводили.



    Завершая описание компрессоров, обратим внимание на хитрую систему, имеющуюся в арсенале двухцилиндровых компрессоров Knorr и установленную на Volvo FH. Это так называемая система энергосбережения (ESS), позволяющая снижать энергию, потребляемую компрессором в фазе разгрузки (схема 2). Принцип работы заключается в том, что при достижении в системе давления отключения регулятор давления посылает сигнал на компрессор. Под действием этого сигнала управляющий плунжер в компрессоре смещает впускной клапан в положение постоянного открытия и поршень при перемещении вверх нагнетает давление сразу в зону впуска в головке компрессора, а специально установленный обратный клапан на входе в компрессор препятствует выходу этого воздуха в атмосферу. Теперь сжатый воздух сосредоточенный в головке будет подталкивать поршень при движении вниз создавая эффект пружины. При снижении давления в системе сигнал от регулятора давления пропадает, впускной клапан закрывается и начинает работать в нормальном цикле. По данным производителя, данная система позволяет экономить до 80 процентов энергии, потребляемой компрессором, правда, на практике бывают капризы.



    Самое слабое место в этой системе – выпускной клапан. Он интенсивно изнашивается и в самый неподходящий момент может остаться в открытом положении. Производительность компрессора резко снижается. Учитывая данное обстоятельство, мы на всех автомобилях автопредприятия, оснащенных такими компрессорами, решили просто отключить «на вороченную» систему, заглушив тонкую воздушную трубку, соединяющую плунжерный механизм компрессора с регулятором давления.



    Из компрессора горячий воздух проходит через змеевик длиной от 3 до 6 метров, в котором температура воздуха снижается до 60 градусов, прежде чем попадет в осушитель воздуха. Осушитель является вторым элементом системы. Познакомимся с принципом действия этого прибора (схема). Его главная задача понятна из названия – удаление влаги. Он состоит из сменной осушающей коробки (картриджа) с гранулированным составом, поглощающим влагу, и корпуса с блоком клапанов. По количеству сменных элементов осушители бывают однокамерными и двухкамерными. Однокамерные осушители используются при производительности компрессора до 600 л/мин, двухкамерные – от 600 л/мин. На грузовиках с полной пневмоподвеской колес или с третьим «ленивым» мостом на «воздухе» используются, как правило, двухколонные осушители. В фазе наполнения системы нагнетаемый компрессором сжатый воздух проходит через гранулированный наполнитель, находящийся в фильтре, и, отдав ему влагу, направляется дальше, в пневмосис тему одновременно заполняя так называемый рессивер регенерации, расположенный рядом с осушителем. Гранулированный состав в осушающей коробке обладает ограниченной водопроникающей способностью и поэтому должен заменяться через регулярные интервалы. В процессе регенерации сухой сжатый воздух из рессивера регенерации проходит через влажный гранулированный состав в обратную сторону, извлекая из него влагу, и через открытый выпускной клапан возвращается в атмосферу. В однокамерных осушителях сигнал для переключения клапанов подает регулятор давления. При снижении давления сигнал пропадает, выпускной клапаносушителя закрывается, и процесс осушения возобновляется.



    В воздушных осушающих установках последних моделей автомобилей с интегрированным регулятором давления элемент управления регенерацией устанавливается в корпусе осушителя (Scania 4-й серии). На некоторых моделях (Volvo) устанавливаются двухколонные осушители. В них воздух, управляемый электромагнитным клапаном, попеременно, через определенные промежутки времени, направляется в разные колонны, и необходимость в дополнительном рессивере регенерации отпадает.



    Из новейших разработок по этой теме можно упомянуть блоки электронной подготовки воздуха EAC и APU. В одном модуле объединены следующие функции: регулировка рабочего давления, осушение сжатого воздуха, распределение сжатого воздуха потребителям, постоянный контроль давления и возможность диагностирования. Такие блоки встречаются на последних поколениях грузовиков.



    Несколько практических советов. Сменный картридж осушителя рекомендуется менять один раз в год при сезонном обслуживании. Перед установкой нового картриджа советуем убедиться в работоспо собности системы регенерации осушителя и при необходимости проверить состояние клапанов, на ходящихся в корпусе.



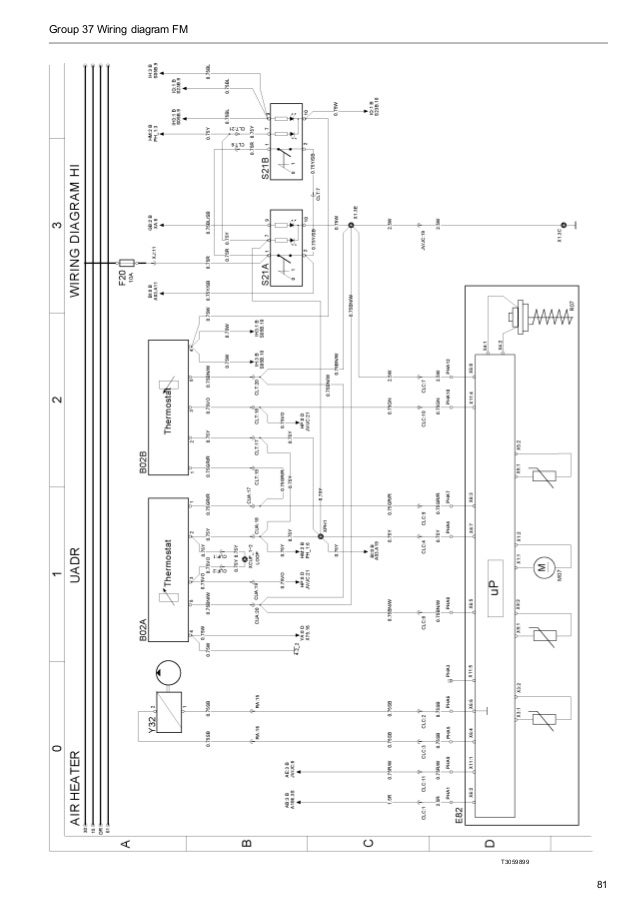

    Новый фильтрующий элемент без регенерации не выдержит и двух дней эксплуатации. Наличие водо-маслянной эмульсии в картридже осушителя и твердый шлам в клапанном механизме осушителя свидетельствуют о необходимости ремонта компрессора (фото). В данном случае новый картридж то же долго не прослужит. И совет по сезону – перед наступлением холо дов не поленитесь проверить исправность нагревательного элемента осушителя. Основная болезнь электрики это обрыв цепи в результате окисления. Цепь нагревательного элемента должна замыкаться при низких температурах. За этоотвечает термоконтакт, расположенный в корпусе осушителя. Переходим к регулятору давления. Основная функция прибора – регулировкабочего давления в системе, а также управление однокамерным осушителем воздуха и, в некоторых случаях, управление системой ESS в двухцилиндровых компрессорах Knorr. Рабочее давление в пневмосистеме большинства автомобилей не более 8 атмосфер – а на Volvo FH-12 атмосфер, но в контуры тормозной системы через два перепускных клапана поступают все те же 8 атмосфер. Регулятор позволяет вручную отрегулировать величину рабочего давления в большую или меньшую сторону, но необходимо учитывать одно практическое условие, связанное с упомянутой системой регенерации. Дело в том, что при увеличении рабочего давления, особенно при езде в городском цикле с большим расходом воздуха, высокое давление отключения на регуляторе может не достигаться, и сигнал на систему регенерации осушителя будет посылаться значительно реже, следовательно, картридж осушителя будет постепенно «умирать». Регуляторы давления, как правило, приборы не капризные, но если выходят из строя, то легче приобрести прибор целиком, чем искать на него ремкомплект.



    Для логического завершения этой темы расскажем о четырехконтурном защитном клапане, функция которого – поддержание давления в исправных тормозных контурах при выходе из строя одного или нескольких контуров.



    Этот прибор устанавливается перед накопительными рессиверами и представляет собой систему обратных клапанов, перекрывающих не исправный контур и позволяющий максимально сохранить давление в исправных. Контуры 1 и 2 обеспечивают сжатым воздухом рабочую тормозную систему, контур 3-стояночную систему и прицеп, а контур 4 вспомогательные потребители. Если рессивер дополнительных потребителей на Volvo находится на поперечине рамы в задней части, то на Iveco – у переднего колеса под кабиной. Основные неисправности защитного клапана — это заклинивание клапа нов, как правило, после длительной стоянки и утечка воздуха через уплотнения. При выходе из строя проще заменить прибор целиком, чем терять время на поиски оригинального ремкомплекта.



    Итак, мы получили сухой сжатый воздух, готовый в любой момент времени вступить в работу как источник энергии. О том, как работают исполнительные механизмы пневмосистемы, мы расскажем в следующих номерах.


    Между прочим. Воздушные системы и компоненты транспортных средств на входных и выходных отверстиях и штуцерах имеют нумерацию. Расшифровывается она очень просто: первая цифра «единица» двухзначного номера означает «вход» (11, 12, 13…), первая цифра «два» двухзначного номера означает «выход» (21, 22, 23…), цифра «три» – «атмосфера» (например, отверстие сброса в атмосферу избыточного воздуха), цифра «четыре» – «управление» (распределительные клапаны). Вторые цифры двухзначных чисел означают приоритеты.
