Описание устройства простейшего двигателя

Чтобы сразу не смущать сложными терминами и громоздкими определениями, сначала рассмотрим простейший одноцилиндровый двигатель внутреннего сгорания (ДВС), работающий на бензине, устройство которого представлено на рисунке 4.1.

Состоит этот двигатель из блока с цилиндрическим отверстием внутри – гильзой цилиндра. В гильзе находится поршень, соединенный через шатун с коленчатым валом. Коленчатый вал, в свою очередь, связан с распределительным валом через цепь (эта связь постоянна и передаточное отношение (О том, что такое «передаточное отношение», будет рассказано в главе 5 «Трансмиссия») составляет 1 к 2, то есть распределительный вал делает один оборот за два оборота коленчатого вала).

Рисунок 4. 1 Одноцилиндровый двигатель внутреннего сгорания.

Рисунок 4.2 Разрез бензинового двигателя внутреннего сгорания.

Рисунок 4.4 Двигатель внутреннего сгорания с воздушным охлаждением.

Распределительный вал вместе с клапанами расположен в головке блока цилиндров, которая установлена соответственно на блок цилиндров.

Теперь разложим все по частям.

Блок цилиндра — литая деталь из чугуна или из алюминиевого сплава. Блок цилиндров образует картер. По сути, это корпус, внутри которого находятся основные элементы кривошипно-шатунного механизма (о котором речь пойдет ниже). Этот корпус имеет двойные стенки (именуемые рубашкой блока). В полостях между стенками течет охлаждающая жидкость, если двигатель с жидкостным охлаждением. Если двигатель с воздушным охлаждением, то блок имеет одну стенку с многочисленными ребрами для отвода тепла, как показано на рисунке 4.3.

В блоке имеются гильза и масляные каналы для подвода смазки к трущимся деталям. Рабочая поверхность гильзы, с которой соприкасается поршень, называется зеркалом цилиндра.

Поршень имеет вид перевернутого стакана, обычно отлит из алюминиевого сплава. В цилиндр поршень устанавливается с очень небольшим зазором (обычно сотые доли миллиметра). Чтобы газы, образовавшиеся при сгорании топлива, через этот зазор не прорвались в картер блока цилиндров, поршень уплотнен кольцами. Обычно устанавливают два компрессионных кольца (они воспринимают основную нагрузку при перемещении поршня) и одно маслосъемное (оно состоит из нескольких элементов), необходимое для снятия со стенок цилиндра моторного масла. Поршень, шарнирно, то есть через палец соединен с верхней головкой шатуна, а шатун, в свою очередь, шарнирно соединен с коленчатым валом. Шатун вместе с коленчатым валом и называют кривошипно-шатунным механизмом. Благодаря шатуну поступательное движение поршня вверх и вниз преобразуется во вращательное движение коленчатого вала.

Примечание
Уважаемый читатель может подумать, что пропустил целый раздел, ведь на рисунке 4. 1 отсутствует и палец, и верхняя головка шатуна, но это не так — вышеприведенное описание дано для общего представления о двигателе внутреннего сгорания, а вот устройство каждого из элементов подробно рассмотрено в разделе 4.7 «Блок цилиндров и кривошипно-шатунный механизм».

Головка блока цилиндра — по сути, это корпус (обычно из алюминиевого сплава), в котором, в зависимости от конструкции (Слова «в зависимости от конструкции» означают, что не всегда распределительный вал или валы располагают в головке блока. Об этом подробнее будет рассказано в главе 4.6 «Головка блока цилиндров»), находится распределительный вал (или валы), а также клапаны – впускной и выпускной. Распределительный вал и клапаны называют газораспределительным механизмом (ГРМ). Распределительный вал необходим для своевременного открытия впускных и выпускных клапанов. Клапаны плотно прилегают к головке блока цилиндра и прижимаются с помощью клапанных пружин.

Вот и весь четырехтактный бензиновый двигатель внутреннего сгорания. Сложного ничего нет.

Принцип работы двигателя внутреннего сгорания

Четырехтактным двигатель называется потому, что полный рабочий процесс разбит на четыре промежутка – такта. Из этих тактов только один рабочий, то есть тот, во время которого происходит перемещение поршня под действием газов, выделяющихся при сгорании топливовоздушной смеси. Каждый такт приходится (приблизительно) на один полуоборот коленчатого вала.

Примечание
Верхняя мертвая точка (ВМТ) — крайнее положение поршня в верхней части цилиндра.
Нижняя мертвая точка (НМТ) — крайнее положение поршня в нижней части цилиндра.
Расстояние от ВМТ до НМТ называется ходом поршня.

Наверняка, у каждого в детстве был велосипед. И, если спускала шина, то ее необходимо было подкачать насосом. Так вот, хотя и отдаленно, но этот насос для накачивания шин напоминает нам наш одноцилиндровый двигатель. Внутри цилиндрического корпуса насоса тоже есть клапаны и так же двигается поршень. Когда вы тяните ручку поршня на себя, через клапан в корпусе всасывается воздух, когда двигаете поршень вниз — клапан на впуске закрывается и воздух выходит через клапан на выпуске в трубку, попадая в шину колеса велосипеда. Теперь мысленно представим перевернутый насос, у которого мы начали перемещать поршень вниз, набирая при этом внутрь корпуса воздух, так же мысленно закрываем выпускное отверстие, например, пальцем, и начинаем перемещать поршень насоса вверх – воздух при этом начнет сжиматься, так как деваться ему некуда. Доведя поршень насоса до упора, мы возьми и подожги засыпанный до начала этого действа порох в корпусе. Сгорая, этот порох будет выделять большое количество газа, который, в свою очередь, повысит давление внутри корпуса и начнет перемещать поршень, только уже без нашего участия – самостоятельно. Когда порох полностью выгорит, а поршень дойдет до самой нижней точки, мы откроем выпускное отверстие, и начнем снова перемещать поршень вверх, выталкивая из корпуса насоса уже отработавшие свое газы. Вытолкнув продукты горения наружу, мы снова закрываем пальцем выпускное отверстие насоса и начинаем повторять все вышеперечисленное в той же последовательности. Вот так же приблизительно работает любой четырехтактный бензиновый двигатель. Поместите корпус насоса в блок, клапаны установите в головку, которую в свою очередь смонтируйте на блок, а поршень соедините через шатун с коленвалом и получите наш простейший одноцилиндровый двигатель.

Есть такое понятие, как «рабочий цикл». Это совокупность процессов, происходящих последовательно в цилиндре двигателя при вращении коленчатого вала на два полных оборота (720^o). Рабочий цикл состоит из тактов.

Примечание
Читая далее описание процессов, вспомните о насосе, который был описан перед этим.

Собственно, ничего сложного. Практически все четырехтактные двигатели внутреннего сгорания, использующие в качестве топлива бензин, работают по такому принципу.

Первый такт. Впуск воздуха, смешанного с топливом

Коленвал, вращаясь, перемещает поршень вниз из ВМТ. В этот момент открыт впускной клапан, через него в цилиндр всасывается воздух вперемешку с распыленным топливом (в виде очень мелких капелек). Далее поршень достигает НМТ, впускной клапан закрывается

Второй такт. Сжатие

Коленвал продолжает вращаться, а поршень начинает от НМТ перемещаться вверх, сжимая при этом топливовоздушную смесь, дополнительно более тщательно смешивая топливо с воздухом, чтобы смесь была максимально однородная. Оба клапана закрыты

Третий такт. Рабочий ход

Поршень в ВМТ, в камере сгорания сжатая и нагретая до высокой температуры смесь, в этот момент возникает разряд между электродами свечи, который поджигает топливо. Сгорая, топливовоздушная смесь выделяет газы, которые, к слову, разогреты до 800 градусов Цельсия, создается высокое давление, под действием которого поршень перемещается вниз, толкая коленчатый вал. Весь процесс протекает до НМТ

Четвертый такт. Выпуск

Газы свое дело сделали, теперь от них необходимо избавиться, чтобы подготовить цилиндр для следующей порции топливовоздушной смеси. После НМТ, открывается выпускной клапан, поршень под действием силы инерции поднимается вверх, выталкивая отработанные газы. После того, как поршень достигнет ВМТ и будут удалены все отработанные газы, весь процесс повторится заново.

Please enable JavaScript to view the comments powered by Disqus.
comments powered by Disqus

мк амевро » Принципы работы простейшего одноцилиндрового двигателя внутреннего сгорания

В этой статье будут рассмотрены принципы работы простейшего одноцилиндрового двигателя внутреннего сгорания. Этот двигатель взят для простоты понятия физических процессов, для того чтобы понять, как работают все подобные двигатели. На самом деле всё намного сложнее каждый процесс имеет столько особенностей, что и у специалистов, хорошо знающих работу двигателя, часто возникают споры по многим вопросам. Но все бензиновые двигатели (двигатели с принудительным зажиганием) работают на основе принципов, впервые описанных немецким инженером Отто.

Двигатель нужен для обеспечения автомобиля (если это не стационарный двигатель) механической энергией. Двигатель создаёт эту энергию. Но из школьного курса физики известно, что энергия не возникает из ничего и не исчезает бесследно. Что же является источником механической энергии, вырабатываемой двигателем, какую энергию он преобразует в механическую? Источником энергии двигателя внутреннего сгорания является энергия межмолекулярных связей углеводородного топлива, сгорающего в цилиндрах двигателя. Во время сгорания углеводородного топлива происходит разрыв этих связей с большим выделением тепловой энергии, которую двигатель и преобразует в механическую энергию в форме вращательного движения.

Для химических реакций, происходящих при сгорании топлива, требуется окислитель. Для этого используется кислород, содержащийся в окружающем атмосферном воздухе. Воздух это смесь газов, кислорода в этой смеси приблизительно 21%. В цилиндрах двигателя сгорает смесь топлива с воздухом. В идеальном случае все молекулы углеводородов, поданные в цилиндр, сгорая, соединяются со всеми молекулами кислорода, поданными в цилиндр во время одного рабочего цикла. То есть после процесса сгорания в цилиндре двигателя не должно остаться не одной молекулы топлива, и не одной свободной молекулы кислорода.

Химические реакции, во время которых полностью используются все активные вещества, называются стехиометрическими. Во время стехиометрического процесса для полного сгорания всех молекул 1-го килограмма топлива необходимо использовать приблизительно 14,7 килограммов воздуха. Это идеальный процесс, но реально при работе двигателя на различных режимах обеспечить его достаточно трудно, тем более что на некоторых режимах двигатель будет работать устойчиво, только если смесь отличается от стехиометрической.

Разобравшись, откуда берётся механическая энергия, приступим к изучению принципов работы двигателя. Как уже было отмечено ранее, здесь будет рассматриваться работа четырёхтактного двигателя внутреннего сгорания, работающего по циклу Отто. Основным признаком цикла Отто можно назвать то, что перед воспламенением топливовоздушная смесь предварительно сжимается, а зажигание смеси происходит от постороннего источника – в современных двигателях только при помощи электрической искры.

За время становления и развития двигателя внутреннего сгорания было изобретено очень много различных конструкций и, разумеется, двигатель, работающий на принципах цикла Отто, был далеко не единственный. Из двигателей с возвратной поступательным движением поршня можно назвать двигатель, работающий по циклу Аткинсона, а из двигателей с круговым движением поршня наиболее известен роторно-поршневой двигатель Ванкеля. Существует большое количество вообще экзотических конструкций. Но все они не получили широкого практического применения. Более 99,9% используемых в настоящее время двигателей внутреннего сгорания работают по циклу Отто, (в данной статье сюда будут отнесены и дизельные двигатели) которые в свою очередь подразделяются на двигатели с электрическим воспламенением смеси и дизельные двигатели, с компрессионным воспламенением смеси.

Принципы работы таких двигателей и будут рассмотрены в этой статье.

И бензиновые и дизельные двигатели могут быть не только четырёхтактными, но и двухтактными. В настоящее время двухтактные двигатели на автомобиле не применяются, поэтому в данной главе они рассматриваться не будут.

Прежде чем рассматривать принципы работы двигателя рассмотрим, из каких основных деталей он состоит.

Основные детали простейшего ДВС

1. Цилиндр.
2. Поршень.
3. Камера сгорания.
4. Шатун.
5. Коленчатый вал.
6. Впускной канал.
7. Впускной клапан.
8. Впускной распределительный вал.
9. Выпускной канал.
10. Выпускной клапан.
11. Выпускной распределительный вал.
12. Свеча зажигания.
13. Топливная форсунка (не показана).
14. Маховик двигателя (не показан).

1. Цилиндр – основа двигателя, именно в нём происходит процесс сгорания топлива, цилиндр является направляющим элементом для движения поршня.

2. Поршень – деталь, перемещающаяся в цилиндре под воздействием расширяющихся газов или под воздействием кривошипно-шатунного механизма. Условно примем, что скользящее соединение, между поршнем и стенками цилиндра абсолютно герметично, то есть, ни какие газа не могут просочиться через это соединение.

3. Камера сгорания – пространство над поршнем, когда поршень находится в самой верхней точке своего хода (ВМТ).

4. Шатун – это стержень, передающий усилие от поршня к кривошипу коленчатого вала и, наоборот, от коленчатого вала к поршню.

5. Коленчатый вал – служит для преобразования возвратно-поступательного движения поршня во вращательное, именно такое движение наиболее удобно для использования.

6. Впускной канал – канал, по которому топливовоздушная смесь поступает в цилиндр двигателя.

7. Впускной клапан – соединяет впускной канал с цилиндром двигателя. Условно принимаем, что в закрытом состоянии клапан полностью герметичен, а в открытом состоянии он не оказывает сопротивление проходу топливовоздушной смеси в цилиндр двигателя.

8. Впускной распределительный вал – открывает и закрывает впускной клапан в нужное время.

9. Выпускной канал – канал, по которому отработавшие газы выводятся из двигателя в атмосферу.

10. Выпускной клапан – соединяет выпускной канал с цилиндром двигателя. Условно принимаем, что в закрытом состоянии клапан полностью герметичен, а в открытом состоянии он не оказывает сопротивление проходу отработавших газов из цилиндра двигателя.

11. Выпускной распределительный вал – открывает и закрывает выпускной клапан в нужное время.

12. Свеча зажигания – служит для воспламенения сжатой топливовоздушной смеси в необходимое время.

13. Топливная форсунка – служит для распыления топлива в воздухе, поступающем в цилиндр двигателя.

14. Маховик двигателя – служит для необходимого перемещения поршня за счёт сил инерции во время всех тактов, кроме рабочего.

Далее придётся понять и запомнить довольно много специальных терминов, но сейчас упомянем, без полного объяснения, только некоторые.

1 — Верхняя мёртвая точка (ВМТ) – точка в которой поршень останавливается при изменении направления своего движения вверх цилиндра на движение вниз.

2 — Нижняя мёртвая точка (НМТ) – точка в которой поршень останавливается при изменении направления своего движения вниз цилиндра на движение вверх.

3 — Ход поршня – расстояние, проходимое поршнем при перемещении от ВМТ к НМТ или наоборот.

4 — Такт двигателя – перемещение поршня от одной мёртвой точки к другой. Во время каждого такта коленчатый вал двигателя совершает половину оборота (180?).

5 — Цикл – периодичное повторение четырёх тактов двигателя во время работы. Полный цикл двигателя состоит из четырёх тактов и совершается за два полных оборота коленчатого вала (720?).

Принципы работы простейшего одноцилиндрового четырёхтактного двигателя:

1 — Такт всасывания

(поступления топливовоздушной смеси в цилиндр).

Впускной клапан открыт.
Выпускной клапан закрыт.

Под воздействием внешнего усилия (стартёра двигателя, заводной ручки или инерции маховика), передаваемого поршню шатуном, поршень перемещается от ВМТ к НМТ. Поскольку соединение между поршнем и цилиндром полностью герметично, в пространстве над поршнем образуется пониженное давление (разрежение). Под воздействием атмосферного давления воздух через впускной канал, и открытый впускной клапан, начинает поступать в цилиндр двигателя. В это время топливная форсунка распыляет в поступающем воздухе необходимое количество топлива, в результате чего в цилиндр поступает горючая топливовоздушная смесь.

При достижении поршнем НМТ впускной клапан закрывается.

2 — Такт сжатия.

Оба клапана закрыты.

Под воздействием внешнего усилия поршень перемещается из НМТ к ВМТ. При этом в цилиндре происходит сжатие топливовоздушной смеси. По окончании такта сжатия, когда поршень встаёт в положении ВМТ, вся топливовоздушная смесь находится в сжатом состоянии в камере сгорания.

В это время свеча зажигания при помощи электрической искры воспламеняет сжатую топливовоздушную смесь. В дизельном двигателе в камеру сгорания при помощи топливной форсунки впрыскивается мелко распылённое топливо. В результате чего в обоих случаях происходит воспламенение смеси.

3 — Рабочий такт.

Оба клапана закрыты.

При сгорании топливовоздушной смеси в цилиндре резко поднимается температура и, главное, давление. Это давление равномерно давит во все стороны, но стенки камеры сгорания и цилиндра рассчитаны на это давления. А вод давление, оказываемое расширяющимися газами на поршень, днище которого является нижней частью камеры сгорания, заставляет поршень перемещаться вниз от ВМТ к НМТ. Это усилие через шатун передаётся на кривошип коленчатого вала, который преобразует поступательное движение поршня во вращательное движение.

При достижении поршнем НМТ открывается выпускной клапан.

4 — Такт выпуска.

Впускной клапан закрыт.
Выпускной клапан закрыт.

Под воздействием внешнего усилия, передаваемого на поршень через шатун, поршень перемещается из положения НМТ в положение ВМТ. Во время этого перемещения поршень вытесняет из цилиндра отработавшие газы через открытый выпускной клапан в выпускной канал и далее в атмосферу.

И так, мы рассмотрели полный цикл двигателя, состоящий из четырех тактов. Далее этот цикл повторяется бесконечно, пока двигатель не будет выключен или не закончится бензин в баке автомобиля.

Наверное, Вы обратили внимание, что из четырёх тактов полезным является только один – рабочий такт. Именно во время этого такта вырабатывается необходимая энергия. Все другие такты являются вспомогательными. Возможно, такая конструкция может показаться не эффективной, но лучшего, по всем показателям, пока ничего не изобретено. Да, существуют двухтактные двигатели, в которых полный цикл осуществляется за один поворот коленчатого вала. Существует роторно-поршневой двигатель Ванкеля, в котором вообще нет деталей, совершающих возвратно-поступательное движение, но этим конструкциям, при некоторых преимуществах, присущи свои недостатки, поэтому двигатели, работающие по четырёхтактному циклу Отто, в настоящее время имеют практически монопольное распространение в мире. И какой-либо замены им, в обозримом будущем, реально не предвидится.

Дизельный двигатель.

Двигатель, изобретённый немецким изобретателем Рудольфом Дизелем, очень похож и по конструкции и принципам работы на двигатель, работающий на бензине, описанный ранее. Но есть одно существенное различие. В этом двигателе воспламенение топливовоздушной смеси происходит не при помощи электрической искры, а за счёт контакта топлива с горячим воздухом находящемся в цилиндре. Такое воспламенение рабочей смеси называется компрессионным зажиганием. А откуда в цилиндре взялся горячий воздух, где его подогрели? Разумеется, никто его нарочно не грел. Если Вам когда-либо приходилось накачивать ручным насосом шину велосипеда, или автомобиля, вы могли обратить внимание, что довольно быстро насос начинает нагреваться. И вообще из школьного курса физики известно, что при сжатии все газы нагреваются, а воздух есть ничто иное, как смесь газов. Сжатие воздуха в двигателе происходит очень быстро, поэтому к концу такта сжатия воздух, находящийся в цилиндре дизельного двигателя, имеет очень высокую температуру (700 ? 900?С).

Поскольку физический процесс немного отличается от описанного ранее бензинового двигателя, в конструкции дизельного двигателя имеются некоторые отличия. Главное отличие в более высокой степени сжатия. У дизельного двигателя отсутствует свеча зажигания, вместо неё непосредственно в головку блока цилиндров вставлена топливная форсунка, разумеется, во впускном канале топливная форсунка отсутствует. В отличие от бензинового двигателя, в цилиндры которого во время такта всасывания поступает смесь бензина с воздухом, цилиндры дизельного воздуха поступает чистый воздух. При достижении поршнем ВМТ во время такта сжатия, в камере сгорания дизельного двигателя находится сжатый воздух, имеющий высокую температуру. И в то время, когда в бензиновом двигателе происходит воспламенение смеси при помощи электрической свечи, в камеру сгорания дизельного двигателя под большим давлением впрыскивается мелко распылённое дизельное топливо. Соприкасаясь с горячим воздухом, находящимся в камере сгорания, топливо воспламеняется.

Запомните основные отличия дизельного двигателя от бензинового.

1 – Топливо в дизельном двигателе воспламеняется не при помощи электрической искры, а за счёт контакта топлива с воздухом, имеющим высокую температуру.

2 – Регулировка крутящего момента и мощности двигателя осуществляется за счёт изменения качества, а не количества топливовоздушной смеси, поэтому в дизельном двигателе отсутствует дроссельная заслонка, регулирующая количество поступающего в цилиндры двигателя воздуха. То есть крутящий момент изменяется количеством впрыскивания топлива без изменения объёма всасываемого воздуха.

Не путайте дизельный двигатель с современными бензиновыми двигателями, с непосредственным впрыском. В этих двигателях топливная форсунка перенесена из впускного канала на головку двигателя, но не вместо свечи зажигания, а установлена совместно с ней. В этом случае топливная форсунка впрыскивает топливо непосредственно в цилиндр. Топливовоздушная смесь в таком двигателе воспламеняется не при помощи компрессионного зажигания, а при помощи электрической искры. А имеющаяся во впускном тракте дроссельная заслонка регулирует количество воздуха, поступающего в цилиндр.

Мы рассмотрели принципы работы простейшего одноцилиндрового двигателя, поняли, как возникает необходимая нам механическая энергия, но для простоты объяснения пришлось прибегнуть очень ко многим упрощениям. Например, клапаны открываются или закрываются не точно в ВМТ или НМТ. Свеча бензинового двигателя воспламеняет смесь или топливная форсунка дизельного двигателя нагнетает топливо в цилиндр не совсем точно при нахождении поршня в ВМТ. Да и двигатель, чаще всего имеет не один, а несколько цилиндров, от 1-го до 16, в автомобильной промышленности, а авиации или на флоте встречались двигатели, имеющие 64 цилиндра. Но основой любого двигателя является цилиндр.

Ранее были рассмотрены некоторые термины, имеющие отношение к цилиндру двигателя, теперь придётся их рассмотреть более подробно и познакомиться с некоторыми новыми.

1. Радиус кривошипа.

Расстояние между осями коренных и шатунных шеек коленчатого вала.
Коренными называются шейки коленчатого вала, в которых вал вращается в блоке цилиндров двигателя.
Шатунными называются шейки, к которым подсоединены шатуны поршней.
Для образования кривошипа ось коренных шеек смещена относительно оси шатунных шеек.
Радиус кривошипа является очень важным конструкционным параметром двигателя. Изменяя радиус кривошипа можно подобрать необходимое соотношение между крутящим моментом и максимальными оборотами двигателя, при неизменном объёме цилиндра.
(Обычно измеряется в миллиметрах)

2. Ход поршня:
Ход поршня, то есть расстояние между НМТ и ВМТ, равен удвоенной величине радиуса кривошипа.

3. Диаметр цилиндра:

Это диаметр внутреннего отверстия цилиндра. Условно принимаем, что диаметр поршня равен диаметру цилиндра.
(Обычно измеряется в миллиметрах)

4. Рабочий объём цилиндра:
Рабочим объёмом цилиндра называется объём, вытесняемый поршнем при перемещении от НМТ к ВМТ.
(Обычно измеряется в кубических сантиметрах (см?) или литрах.)
Рабочий объём цилиндра равен произведению хода поршня на площадь днища поршня.

5. Объём камеры сгорания.
Это объем пространства, находящегося над поршнем, во время нахождения поршня в ВМТ.
(Обычно измеряется в кубических сантиметрах.)
Камера сгорания большинства двигателей имеет сложную форму, поэтому определить её точный объём расчётным методом сложно. Для определения объёма камеры сгорания применяются различные методы прямого измерения.

6. Полный объём цилиндра.
Это сумма объёма камеры сгорания и рабочего объёма цилиндра.
(Обычно измеряется в кубических сантиметрах или литрах.)
Полный объём многоцилиндрового двигателя равен полному объёму одного цилиндра умноженному на количество цилиндров двигателя.

7. Степень сжатия.
Это соотношение полного объёма цилиндра к объёму камеры сгорания. Другими словами это соотношение объёма цилиндра в сумме с объёмом камеры сгорания, когда поршень находится НМТ к объёму пространства, расположенному над поршнем, когда поршень находится в положении ВМТ.
(Безразмерная единица)

8. Соотношение диаметра цилиндра к величине хода поршня:
Является очень важным параметром при конструировании двигателя внутреннего сгорания. Двигатели, в которых ход поршня больше диаметра цилиндра называются длиноходными, двигатели, в которых ход поршня меньше диаметра цилиндра, называются короткоходными.

Значение степени сжатия.

Степень сжатия это один из очень важных технических показателей двигателя внутреннего сгорания, поэтому рассмотрим его более подробно. В общем, повышение степени сжатия поднимает эффективность работы двигателя внутреннего сгорания, то есть при сгорании равного объёма топлива двигатель производит больше механической энергии. При повышенной степени сжатия молекулы топлива физически приближаются друг к другу. При этом топливовоздушная смесь имеет более высокую температуру, в результате чего достигается лучшее испарение частичек топлива и их более равномерное перемешивание с воздухом. Для каждого типа бензина имеется предельное значение степени сжатия. Чем выше октановое число бензина, тем выше степень сжатия, при которой может работать двигатель. При превышении допустимой степени сжатия и, соответственно температуры в камере сгорания, двигатель начинает работать с детонацией (самопроизвольное воспламенение смеси). Процесс детонации достаточно сложный, поэтому, на данном этапе, ограничимся пониманием, что причиной детонации является неправильное сгорание топливовоздушной смеси. При работе двигателя с детонацией резко уменьшается эффективность работы двигателя, и более того, возросшие ударные нагрузки могут привести к разрушению двигателя. Сильные стуки во время работы двигателя являются признаком детонации. Этот режим работы очень вреден для двигателя.

Современные электронные системы управления двигателем практически исключили работу двигателя с детонацией, но те, кому пришлось ездить на автомобилях с двигателями, не имеющих электронных систем управления, помнят, что режим детонации возникал довольно часто.

Раньше для повышения октанового числа бензина применялись специальные присадки на основе свинца. Применение этих присадок позволяло поднять степень сжатия до 12,5:1, но сейчас, в соответствии с законодательными нормами по охране окружающей среды, по причине того, что свинец наносит большой вред окружающей среде, применение присадок на основе свинца запрещено.

Степень сжатия современных бензиновых двигателей равна 10:1 ? 11:1. Величина степени сжатия может изменяться не только от качества предполагаемого к использованию бензина, но и от конструкции двигателя. Современные двигатели, имеющие систему управления двигателя с датчиком детонации, позволяют поднять степень сжатия до 13:1. Такие системы управления, регулируя угол опережения зажигания в каждом отдельном цилиндре, на основе информации, полученной от датчика детонации, позволяют двигателю работать на грани возникновения детонации, но не допускают её. Двигатели с непосредственным впрыском бензина в камеру сгорания из-за особенностей процессов, протекающих в цилиндре, тоже могут работать с повышенной степенью сжатия.

Поскольку воспламенение топлива в дизельных двигателях происходит за счёт нагрева воздуха, находящегося в цилиндре, степень сжатия дизельных двигателей выше, чем бензиновых. Степень сжатия дизельных двигателей лежит в диапазоне 14:1 ? 23:1.

Двигатели с принудительным нагнетанием воздуха в цилиндры (турбокомпрессор или механический нагнетатель), как бензиновые, так и дизельные, имеют более низкую степень сжатия по сравнению с атмосферными двигателями. Это вызвано тем, что перед началом такта сжатия в цилиндре находится большая масса воздуха (и топлива). Слишком высокое давление в цилиндре в конце такта сжатия может привести к разрушению двигателя.

Ранее отмечалось, что повышение степени сжатия явление, в целом, очень желательное, но в действительности всё несколько сложнее. Двигатель внутреннего сгорания, особенно автомобильный, постоянно работает на различных режимах скорости вращения и нагрузок. Научные исследования в данной области показали, что на некоторых режимах двигатель эффективней работает с более низкой степенью сжатия, а на других режимах степень сжатия может быть повышена без риска нанесения повреждений двигателю. Некоторые производители попытались создать двигатель с изменяемой во время работы степенью сжатия. Пионером в этой области, добившимся заметных результатов, был шведский производитель автомобилей SAAB. Работы в этом направлении проводились и другими производителями автомобилей. Но до настоящего времени серийные автомобили с изменяемой степенью сжатия на рынке отсутствуют. Очевидно, это будет следующим направлением повышения эффективности двигателя внутреннего сгорания.

Ранее были рассмотрены некоторые термины, определяющие геометрические показатели двигателя. Далее запомним некоторые термины, определяющие работу двигателя внутреннего сгорания, как простейшего одноцилиндрового, так более сложных двигателей.

1. Мощность двигателя. Измеряется в киловаттах (кВт) или в старых, для некоторых более привычных единицах измерения, лошадиных силах (л.с.)
2. Крутящий момент. Измеряется в ньютонах на метр (Н•м).
3. Удельная литровая мощность. Измеряется отношением максимальной мощности двигателя к рабочему объёму цилиндров двигателя (кВт/литр)
4. Удельная весовая мощность. Измеряется отношением максимальной мощности двигателя к весу двигателя (кВт/Кг).
5. Топливная эффективность. Измеряется массой топлива, которое необходимо потратить на выработку мощности в один киловатт в течение часа (гр/кВт*час)
6. Скорость вращения. В автомобилестроении, как и во многих других областях техники, скорость (частота) вращения коленчатого вала измеряется в оборотах в минуту (об/мин).

За прошедшие более чем сто лет с момента изобретения двигателя внутреннего сгорания (ДВС) количество его конструкций было столь велико, что их не только описать невозможно, их просто никто даже перечислить не сможет, да и задачи такой, в общем, нет. Четко понимая общие принципы работы ДВС (кратко описанные в данной статье), можно разобраться в любой конструкции.

Е.Н. Жарцов

Детали, рабочие [бензиновые и дизельные]

Из этой статьи вы узнаете  , что такое одноцилиндровый двигатель?  Его схема, части,   работа, преимущества,  и приложения  все пояснено с картинками.

Также вы можете скачать PDF-файл  в конце этой статьи.

Что такое одноцилиндровый двигатель?

Одноцилиндровый двигатель представляет собой двигатель внутреннего сгорания только с одним цилиндром, в котором поршень движется для обеспечения сгорания. Как правило, одноцилиндровые двигатели используются на небольших транспортных средствах и инструментах из-за того, что работу выполняет только один поршень.

Учитывая его размер, он может производить относительно большое количество энергии. Но этот двигатель способен медленно изменять выходную мощность, что делает его менее универсальным для более крупных автомобилей. Двигатели этого типа легкие и компактные, поэтому они являются хорошим выбором для инструментов, приводимых в действие двигателями, например, для уборки сорняков.

Помимо использования на мотоциклах, он используется во многих приложениях, таких как картинги, вездеходы, радиоуправляемые автомобили, переносные инструменты и садовая техника (например, газонокосилки, культиваторы и струнные триммеры).

Одноцилиндровые двигатели изготавливаются как 4-тактные, так и 2-тактные и используются в автомобилях и тракторах. Эти двигатели имеют массу особенностей и преимуществ. Давайте разберем их все ниже.

Читайте также: Список деталей двигателя велосипеда: объяснение их работы и использования [Фото]

Детали одноцилиндрового двигателя

Ниже перечислены важные детали одноцилиндрового двигателя:

1. Цилиндр
2. Поршень
3. Впускной коллектор
4. Выпускной коллектор
5. Впускной клапан
6. Выпускной клапан
7. Свеча зажигания
8. Топливная форсунка
9. Шатун

Цилиндр №1

Цилиндр обычно изготавливается из чугуна. Он состоит из поршня, который перемещается внутри цилиндра для осуществления процесса сгорания.

Поршень №2

Поршень — это возвратно-поступательное устройство, совершающее возвратно-поступательное движение внутри цилиндра. Другой конец поршня крепится к шатуну и обычно изготавливается из алюминиевого сплава.

Впускной коллектор №3

Через него свежий заряд подается в цилиндр. Впускные коллекторы равномерно распределяют заряд между цилиндрами многоцилиндровых двигателей.

#4 Выпускной коллектор

Выпускной коллектор — это первая часть выхлопной системы автомобиля, установленная непосредственно на блоке цилиндров. Он направляет все выхлопные газы из всех цилиндров в атмосферу.

Впускной клапан №5

Впускной клапан регулирует подачу свежего заряда в цилиндр. Он открывается только на такте всасывания для подачи воздушно-топливной смеси и остается закрытым на других тактах.

Выпускной клапан №6

Выпускной клапан предназначен для управления потоком сгоревших выхлопных газов. Он открывается только на такте выпуска, чтобы вытолкнуть сгоревшую воздушно-топливную смесь из цилиндра, и остается закрытым на других тактах. Распределительный вал задает скорость выпускных клапанов.

#7 Свеча зажигания

Свечи зажигания используются в бензиновых двигателях. Он состоит из двух электродов, разделенных воздушным зазором, через который проходит высоковольтная система зажигания, создающая искру для воспламенения воздушно-топливной смеси.

Топливная форсунка #8

Топливная форсунка используется в дизельных двигателях. Он отвечает за подачу топлива в цилиндры двигателя, тщательно контролируя время впрыска, распыление топлива и другие факторы.

Шатун №9

Шатун соединяет поршень с коленчатым валом, что помогает передавать давление сгорания на шатунную шейку. Он имеет опорные части на обоих концах, сторона поршня называется малым концом, а сторона коленчатого вала — большим концом.

Читайте также: Какова функция поршневого пальца в двигателе?

Работа одноцилиндрового двигателя

Одноцилиндровые двигатели доступны в двух различных конфигурациях: четырехтактные и двухтактные.

Одноцилиндровый 4-тактный цилиндр (бензиновый двигатель)

Бензиновый двигатель работает по принципу обратного цикла, также известного как цикл постоянного объема. В этом двигателе свеча зажигания, установленная в верхней части крышки, инициирует воспламенение бензина.

Все четыре такта четырехтактного двигателя требуют двух оборотов коленчатого вала для завершения каждого цикла: впуск, сжатие, мощность и выпуск. Давайте разберемся с тактами четырехтактного двигателя.

#1 Такт впуска

Такт впуска начинается, когда поршень находится в ВМТ (верхней мертвой точке). Когда поршень движется вниз, впускной клапан открывается. Смесь паров бензина и воздуха, пропорционально смешанная карбюратором, поступает в цилиндр и заполняет пространство в цилиндре. Поршень достигает своего нижнего положения, известного как НМТ (нижняя мертвая точка).

#2, такт сжатия

В такте сжатия поршень снова движется вверх после такта впуска. Когда поршень движется вверх, впускной клапан закрывается, а выпускной клапан остается закрытым. Поршень сжимает топливовоздушную смесь, выталкивая ее вверх в зазор в верхней части цилиндра, повышая давление и температуру смеси.

#3 Рабочий ход

Воздушно-топливная смесь при высоком давлении и температуре воспламеняется от искры. Искра воспламеняет топливовоздушную смесь. В результате этого горения газы подвергаются дальнейшему давлению и повышению температуры. Газы расширяются, создавая взрывную силу, толкающую поршень вниз с большим ускорением. Затем прямолинейное движение поршня преобразуется во вращательное движение коленчатого вала.

#4 Такт выпуска

В этом такте поршень достигает нижней мертвой точки (НМТ), и открытие выпускного клапана позволяет выхлопным газам выходить с большей скоростью. Поршень движется вверх от нижнего центра и выталкивает оставшиеся сгоревшие газы внутрь цилиндра. Выпускной клапан закрывается в конце такта выпуска, и цикл повторяется.

Читайте также: Что такое клапаны двигателя? Типы, работа и применение

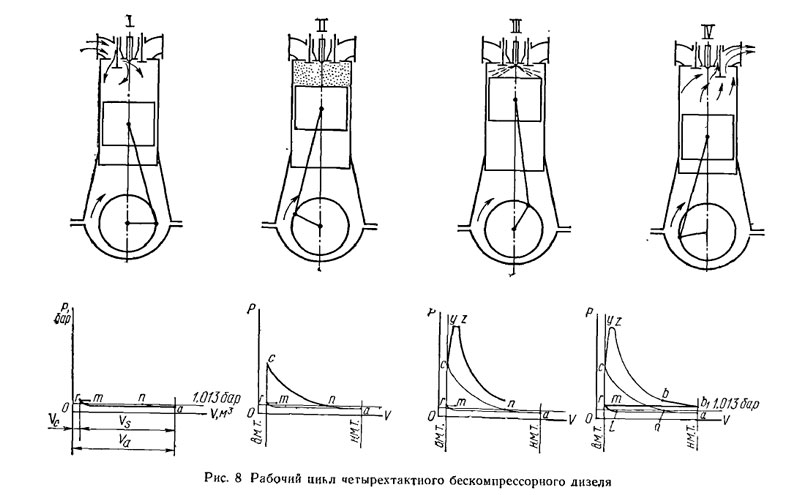

Одноцилиндровый 4-тактный двигатель (дизельный двигатель)

Базовая конструкция четырехтактного дизельного двигателя аналогична конструкции четырехтактного бензинового двигателя, за исключением того, что вместо свечи зажигания используется топливная форсунка. Топливный насос подает масло к форсунке под более высоким давлением. Он работает по принципу дизельного цикла или цикла постоянного давления.

#1 Такт впуска

В такте впуска поршень движется вниз, и впускной клапан открывается, позволяя воздуху поступать в цилиндр и заполнять пространство. Теперь поршень достигает нижнего центра и снова начинает двигаться вверх.

#2 Такт сжатия

В такте сжатия поршень начинает двигаться вверх, и впускной клапан закрывается. Давление и температура воздуха увеличиваются из-за сжатия. Прежде чем поршень достигнет верхней мертвой точки, дизельное топливо распыляется внутри цилиндра.

С помощью топливной форсунки топливо впрыскивается под высоким давлением, превышающим давление сжатого воздуха. Топливо смешивается с воздухом и содержит кислород. Топливо представляет собой углеводород, поэтому при нагревании сжатого воздуха до достаточной температуры происходит сгорание, и топливо сгорает.

#3 Рабочий ход

Поршень движется от ВМТ к НМТ в рабочем такте. Тепло от сгорания еще больше увеличивает давление и температуру воздуха. Максимальное давление и температура отработавших газов действуют на верхнюю часть поршня и заставляют его двигаться вниз. Прежде чем поршень достигает НМТ, открывается выпускной клапан.

#4 Такт выпуска

Поршень достигает НМТ и начинает двигаться вверх. Теперь отработавшие газы выталкиваются поршнем и выходят через выпускной клапан. Прежде чем поршень достигнет ВМТ, впускной клапан открывается, и цикл повторяется.

4-тактный бензиновый двигатель	4-тактный дизельный двигатель
Работает по принципу автоцикла или цикла постоянного объема.	Дизельный двигатель работает по принципу дизельного цикла или цикла постоянного давления.
В этом случае свеча зажигания генерирует искру для воспламенения заряда.	Тогда как в дизельном двигателе сгорание инициируется топливной форсункой.
В бензиновом двигателе в качестве топлива используется бензин или бензин.	Дизельное топливо используется в качестве топлива в дизельном двигателе.
В этом двигателе топливо смешивается с воздухом внутри камеры сгорания.	Топливо смешивается с воздухом в карбюраторе перед поступлением в камеру сгорания.
Расход топлива меньше, так как используется густое топливо.	Более высокий расход топлива по сравнению с четырехтактными дизельными двигателями.
Конструкция этого двигателя более жесткая из-за более высокой степени сжатия.	Дизельные двигатели менее жесткие, чем четырехтактные дизельные двигатели.
Бензиновый двигатель используется в малотоннажных транспортных средствах, таких как двухколесные транспортные средства, автомобили, квадроциклы и т. д.	Дизельные двигатели используются в тяжелых транспортных средствах, таких как автобусы, грузовики, сельскохозяйственные тракторы и т. д.

Читайте также: Различные типы турбокомпрессоров и их работа [PDF]

Одноцилиндровый двухтактный двигатель (бензиновый двигатель) события.

Двухтактный двигатель работает по принципу обратного цикла или цикла постоянного объема.

#1 Первый ход

В этом такте поршень находится в НМТ. Во время этого хода поршень перемещается вверх от НМТ к ВМТ, закрывая перепускное и выпускное отверстия. Смесь наддувочного воздуха и бензина уже в цилиндре сжимается.

Движение поршня вверх создает частичное разрежение в картере, что позволяет втягивать свежий заряд в картер через открытое впускное отверстие. Поршень достигает ВМТ в конце рабочего хода.

#2 Второй такт

Перед окончанием такта сжатия электрическая искра, создаваемая свечой зажигания, воспламеняет сжатую воздушно-топливную смесь в камере сгорания. В результате сгорания поршень движется вниз.

Во время этого хода поршень закрывает впускное отверстие, и свежий заряд сжимается в картере. По мере того, как поршень продолжает опускаться, выпускные и перепускные каналы открываются.

Через выпускное отверстие сжатые газы выходят, а новый заряд, уже сжатый в картере, нагнетается в цилиндр. Когда заряд ударяет в дефлектор, днище поршня поднимается и выталкивает выхлопные газы наружу, повторяя цикл.

Читайте также: Какова функция маховика в двигателе?

Одноцилиндровый двухтактный двигатель (дизельный двигатель)

Двухтактный дизельный двигатель работает так же, как и бензиновый двигатель, но впрыск дизельного топлива происходит в конце такта сжатия. В цилиндре имеется заряд сжатого воздуха, когда поршень достигает своего верха.

Форсунка впрыскивает дизельное топливо в цилиндр и мгновенно воспламеняется под действием тепла и давления внутри цилиндра. Давление, создаваемое сгоранием топлива, толкает поршень вниз. Это называется рабочим ходом.

Когда поршень приближается к нижней точке своего хода, выпускной клапан открывается, и выхлопные газы выходят из цилиндра, сбрасывая давление. Когда поршень движется вниз, он открывает впускные отверстия для воздуха. Сжатый воздух заполняет цилиндр, вытесняя все оставшиеся выхлопные газы.

После закрытия выпускного клапана поршень снова движется вверх, возвращая впускные каналы и сжимая заряд свежего воздуха. Это известно как такт сжатия. По мере приближения поршня к верхней части цилиндра цикл повторяется.

Читайте также: Различные типы поршневых колец и их функции

Преимущества одноцилиндрового двигателя

1. Эти двигатели обычно компактнее и проще по сравнению с многоцилиндровыми двигателями.
2. Воздушное охлаждение часто более эффективно для одноцилиндровых двигателей, поскольку вокруг цилиндров проходит больший поток воздуха. Следовательно, он снижает вес и сложность двигателя с воздушным охлаждением по сравнению с двигателем с жидкостным охлаждением.
3. Производство двигателя дешевле, так как для него требуется меньше компонентов, а общий вес меньше.
4. Одноцилиндровые двигатели развивают высокий крутящий момент на низких оборотах, что делает их более подходящими для приложений с отставанием нагрузки и приложений, требующих высокого крутящего момента.
5. При любом рабочем объеме одноцилиндровые двигатели более экономичны, чем двухцилиндровые.
6. Техническое обслуживание и ремонт одноцилиндровых двигателей просты благодаря меньшему количеству движущихся частей и простой конструкции.

Недостатки одноцилиндрового двигателя

1. Одноцилиндровые двигатели обеспечивают большую пульсирующую мощность и более высокий уровень вибрации в каждом цикле.
2. Для этого двигателя требуется тяжелый маховик, что приводит к относительно медленным изменениям частоты вращения двигателя.
3. Одноцилиндровый двигатель — не самая плавная конструкция двигателя.
4. Несмотря на то, что одноцилиндровые двигатели обеспечивают лучший крутящий момент на низких и средних оборотах, их максимальная выходная мощность не так велика, как у двухцилиндрового двигателя.
5. Их нельзя использовать в приложениях, превышающих определенный объем кубатуры, поскольку компоненты становятся слишком тяжелыми и громоздкими для практического использования.

Применение одноцилиндрового двигателя

Одноцилиндровые двигатели были распространены в первых мотоциклах, автомобилях и других устройствах, таких как морские двигатели. Эта конструкция используется только в переносных инструментах и ​​садовой технике, например, в газонокосилках.

Помимо мотоциклов, эти двигатели также используются в мотороллерах, картингах, авторикшах и радиоуправляемых моделях. Тракторы Lanz Bulldog оснащались горизонтально расположенными одноцилиндровыми двухтактными двигателями 19-го века.21-1960.

В Honda Super Cub используется четырехтактный одноцилиндровый двигатель объемом 49 куб. Во многих одноцилиндровых спортбайках используются одноцилиндровые двигатели, например, в двойном спортивном мотоцикле и в классическом стиле Royal Enfield 500 Bullet.

Завершение

Надеюсь, я рассказал все об одноцилиндровом двигателе . ” Если я что-то упустил, или у вас есть какие-то сомнения, дайте мне знать в комментариях. Если вам понравилась эта статья, пожалуйста, поделитесь ею с друзьями.

Хотите получать бесплатные PDF-файлы прямо на свой почтовый ящик? Тогда подпишитесь на нашу рассылку.

Введите адрес электронной почты…

Загрузить эту статью в формате PDF:

Нажмите здесь, чтобы загрузить

Дополнительную информацию можно найти в нашем блоге:

1. Полный список деталей автомобильного двигателя: их назначение (полное руководство)
2. 30 основных деталей мотоциклов и их функции [названия]
3. Различные типы систем трансмиссии, используемые в транспортных средствах

Китайский производитель генераторных установок, дизельных двигателей, поставщиков колесных тракторов

Дом



Производители/Поставщики

Подробнее

Список продуктов

Выбранные поставщики, которые могут вам понравиться

Китайский компактный трактор с E-MARK Coc и EPA

Рекомендуемый продукт


Свяжитесь сейчас

Мини-трактор с EPA

Рекомендуемый продукт


Свяжитесь сейчас

Кабина для компактного трактора


Свяжитесь сейчас

Linghein Standard Type HDF66 R410A Промышленная сублимационная адсорбционная сушилка

Рекомендуемый продукт


Свяжитесь сейчас

Рефрижераторный осушитель воздуха Linghein 15 м3/мин для промышленного винтового компрессора


Свяжитесь сейчас

Осушитель сжатого воздуха с охлаждением Linghein для морозильной промышленной установки

Рекомендуемый продукт


Свяжитесь сейчас

Подлинные двигатели Cummins Kta50 M2 So60345 Главный морской дизельный двигатель 1193квт/1800об/мин для Cummins

Рекомендуемый продукт


Свяжитесь сейчас

Часть генераторной установки 6ctaa8.
