Передний ведущий мост и рулевые тяги автомобилей типа 4×4

Передний ведущий мост неразъемный, с гипоидной главной передачей.

Передаточное число главной передачи — 5,125. Балка переднего моста состоит из чугунного картера и запрессованных в него стальных кожухов, на которые напрессованы фланцы-вилки и приварены подкладки рессор, кронштейны амортизаторов, скобы, кронштейны крепления трубопроводов и шлангов тормозной системы.

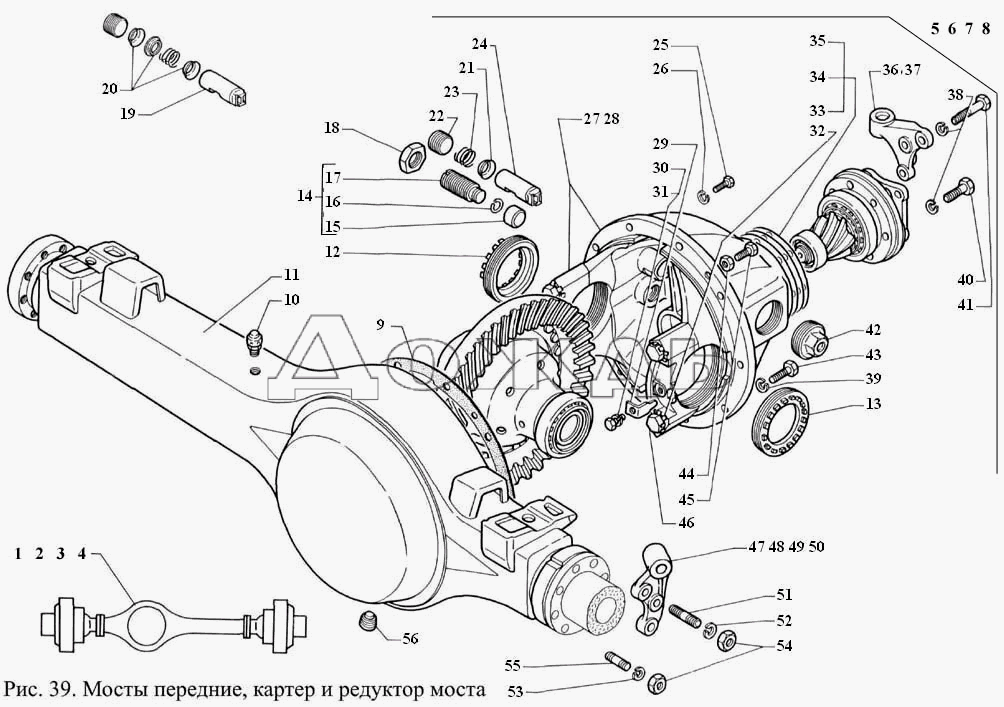

Устройство редукторной части переднего моста показано на рис. 4.39 в разделе «Задний мост».

На правом кожухе картера установлен вентиляционный сапун с клапаном.

Устройство поворотных кулаков показано на рис. 4.37.

Привод к ступицам передних колес осуществляется шарнирами неравных угловых скоростей. Продольное перемещение шарниров ограничивается радиальным шариковым подшипником 32 и крышкой фланца 3.

Зазор между крышкой 3 и торцом наружной вилки 30 шарнира регулируется прокладками 2.

Корпус поворотного кулака с запрессованными латунными втулками 36 установлен на шкворнях, закрепленных в отверстиях вилки-фланца картера при помощи стопорных штифтов 40. На автомобилях более раннего выпуска вместо втулок были установлены игольчатые подшипники. Поверхности трения втулок и шкворней уплотнены резиновыми кольцами 37. Для смазки втулок и упорных подшипников шкворней в нижних шкворнях, в поворотном рычаге и в крышке шкворня правого поворотного кулака установлены пресс-масленки. Для выхода смазки при прокачке верхней втулки шкворня в бобышке корпуса поворотного кулака имеется отверстие, закрываемое пробкой 14. Осевой люфт корпуса поворотного кулака регулируется прокладками 33. Ограничение углов поворота колес 27°+30′ (левого колеса вправо и правого колеса влево) регулируется болтами 20. К корпусу поворотного кулака на шпильках крепится цапфа 41 и двумя болтами корпус тормозной скобы 12. На цапфе на конических роликовых подшипниках установлена ступица 8 колеса с тормозным диском.

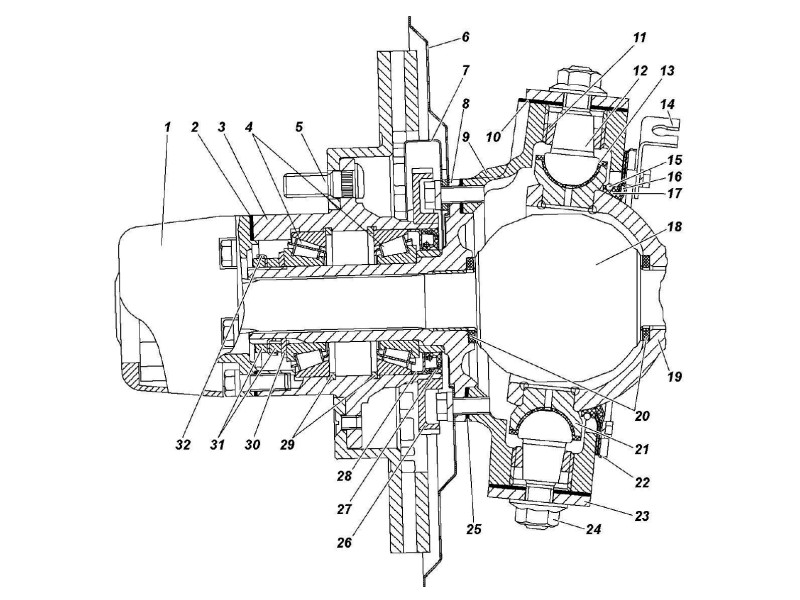

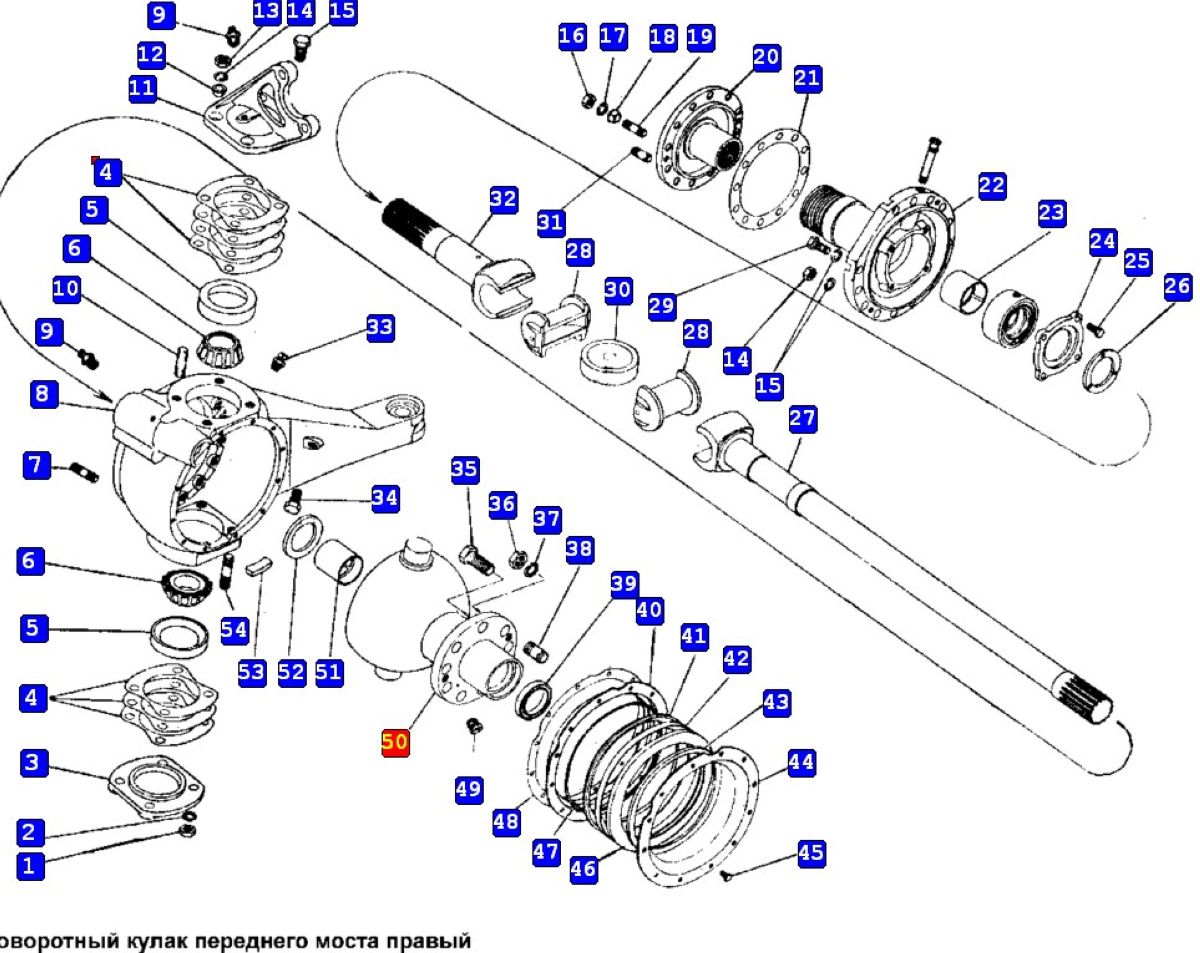

Поворотный кулак переднего ведущего моста:

1. уплотнительное кольцо;
2. прокладки регулировочные;
3. крышка фланца;
4. гайка;
5. шайба замочная;
6. фланец ведущий;
7. гайка внутренняя;
8. ступица;
9. тормозной диск;
10. основание;
11. колодки с пружинами;
12. корпус скобы;
13. поршень;
14. пробка;
15. масленка;
16. шкворень верхний;
17. поворотный рычаг;
18. картер переднего моста;
19. контргайка;
20. регулировочный болт;
21. поперечная рулевая тяга;
22. сошка;
23. продольная рулевая тяга;
24. стопорная пластина;
25. крышка подшипника;
26. подшипник;
27. крестовина;
28. уплотнительное кольцо;
29. торцевое уплотнение;
30. вилка наружная:
31. вилка внутренняя;
32. подшипник;
33. прокладки регулировочные:
34. уплотнитель;
35. подшипник упорный;
36. втулка;
37. кольцо уплотнительное;
38. корпус поворотного кулака;
39. щит тормозной;
40. штифт стопорный;
41. цапфа

Поперечная рулевая тяга 21 трубчатая с резьбовыми наконечниками.

Резьбовые наконечники поперечной тяги имеют одинаковое направление резьбы, но с разным шагом (левый наконечник с резьбой М18×2, правый – с резьбой М18×1,5).

Продольная рулевая тяга и шарниры рулевых тяг унифицированы с продольной рулевой тягой и шарнирами тяг автомобилей типа 4×2 (см. подраздел «Передняя ось и рулевые тяги»).

Мост имеет следующие параметры установки колес:

Передняя рессорная подвеска на автомобилях Газель ГАЗ-3302 и ГАЗ-2705 зависимая, шкворневая. Состоит из штампованной балки двутаврового сечения, соединенной с поворотными кулаками с помощью шкворней. В передней рессорной подвеске на автомобилях Газель ГАЗ-3302 и ГАЗ-2705 устанавливают две полуэллиптических рессоры.

Устройство передней рессорной подвески на Газель ГАЗ-3302 и ГАЗ-2705, особенности конструкции и устройства передней рессорной подвески полноприводных автомобилей Газель.

Передняя подвеска на автомобилях Газель ГАЗ-3302 и ГАЗ-2705 выполнена на продольных листовых рессорах с двумя гидравлическими амортизаторами. В подвеске могут применяться малолистовые или многолистовые рессоры. Малолистовая рессора состоит из двух листов, стянутых хомутом, расположенным в задней части рессоры, и центровым болтом. Многолистовая рессора имеет четыре листа.

Рессоры несимметричные относительно центрового болта. Передний конец рессоры закреплен через резинометаллический шарнир в кронштейне на раме автомобиля. Задний конец — через два резинометаллических шарнира и серьгу в кронштейне на раме автомобиля.

Детали передней рессорной подвески на автомобилях Газель ГАЗ-3302 и ГАЗ-2705.

Балка передней рессорной подвески на автомобилях Газель ГАЗ-3302 и ГАЗ-2705 прикреплена к рессорам стремянками. К балке через резиновые подушки прикреплены нижние концы амортизаторов. Верхние концы которых также через резиновые подушки закреплены на кронштейнах рамы.

Для ограничения хода сжатия подвески над рессорами на кронштейнах установлены резиновые буфера сжатия. На концах балки передней рессорной подвески через шкворни закреплены поворотные кулаки. Шкворень зафиксирован в отверстии балки клином. На шкворне выполнена лыска под клин. В верхнем ушке поворотного кулака установлено резиновое уплотнительное кольцо.

Для восприятия осевых нагрузок в шкворневом соединении между нижним ушком поворотного кулака и балкой установлен упорный подшипник. Шкворень поворачивается во втулках (подшипниках скольжения). Торцы шкворней закрыты съемными крышками, в которые ввернуты пресс-масленки для смазки втулок шкворней. Опорные подшипники шкворней смазываются одновременно со смазкой нижних втулок. Для прохода смазки во втулках поворотных кулаков выполнены спиральные канавки.

Поворотные кулаки состоят из двух частей — фланца и запрессованной в него цапфы. На цапфах на двух конических роликовых подшипниках установлены ступицы передних колес. Ступица вращается на двух роликовых конических подшипниках. Наружные кольца подшипников запрессованы в ступицу, а внутренние кольца без натяга установлены на цапфе кулака.

Детали ступицы колеса передней рессорной подвески на автомобилях Газель ГАЗ-3302 и ГАЗ-2705.

На ступице установлен тормозной диск. Со стороны тормозного щита полость ступицы уплотнена сальником, а снаружи — колпаком. Гайка крепления передней ступицы законтрена шплинтом. Амортизаторы передней рессорной подвески на автомобилях Газель ГАЗ-3302 и ГАЗ-2705 телескопические, гидравлические, двустороннего действия. Выступающие из амортизаторов верхние части штоков защищены от грязи резиновыми колпаками.

Трапеция рулевого управления расположена за балкой передней оси. Рычаги трапеции прикреплены к поворотным кулакам болтами. Их резьба при сборке покрывается герметиком, препятствующим их отворачиванию при эксплуатации. Ограничение углов поворота управляемых колес обеспечивается болтами, ввернутыми во фланцы поворотных кулаков.

Продольная рулевая тяга цельнокованая, поперечная, трубчатая, с резьбовыми наконечниками. Наконечники имеют разное направление резьбы, что позволяет регулировать схождение колес, не снимая тяги с автомобиля.

Все подвижные соединения передней рессорной подвески автомобилях на Газель ГАЗ-3302 и ГАЗ-2705: переднее и заднее крепления рессоры, крепление серьги, верхнее и нижнее крепления амортизаторов выполнены на резиновых втулках.

Проверка прогиба рессоры передней рессорной подвески на автомобилях Газель ГАЗ-3302 и ГАЗ-2705.

Проверьте прогиб рессоры в свободном состоянии. Для этого натяните тонкую веревку или проволоку между центрами отверстий проушин рессоры и замерьте расстояние В от верхней поверхности первого листа у центрового болта до натянутой веревки. Измеренное расстояние В должно быть 137-157 мм. Разность значений прогиба обеих передних рессор должна быть не более 10 мм.

Особенности конструкции и устройства передней рессорной подвески полноприводных автомобилей Газель.

У полноприводных автомобилей Газель с колесной формулой 4×4 вместо штампованной балки двутаврового сечения в передней рессорной подвеске установлен ведущий передний мост.

Каталожные номера узлов и деталей переднего ведущего моста на Газель.

Детали передней рессорной подвески полноприводных автомобилей Газель. Каталожные номера узлов и деталей подвески.

Полноприводные автомобили Газель с колесной формулой 4×4 в передней рессорной подвеске имеют рессоры состоящие из пяти листов.

Первые автомашины марки «Газель» сошли с конвейера ГАЗ в 1994 году. По большей части коммерческий автомобиль зарекомендовал себя с положительной стороны, хотя и не недостатки в нем тоже имели место. Модель 3302 просуществовала до 2009 года, претерпев ряд модернизаций.

Новая модель грузовика ГАЗ 3302

Ремонт и диагностика модели 3302

На протяжении всего серийного выпуска «Газель» оснащалась различными двигателями и пятиступенчатой коробкой переключения передач. 4-х ступенчатая КПП устанавливалась только на самых первых выпусках авто (до 1995 года), также от «Волги» был позаимствован неразъемный задний мост. Но к 1996 году мост у 3302 разработали свой, оригинальной конструкции.

Так выглядит КПП для газ 3302

Передняя и задняя подвеска

Передняя и задняя подвеска рессорные, на обеих подвесках установлены гидравлические амортизаторы. Впереди основой является передняя балка, на которой установлены поворотные цапфы (кулаки). Поворотные кулаки соединяются с балкой с помощью шкворней. Балка крепится к раме через рессоры стремянками и гайками. На передней подвеске устанавливаются 2-х листовые или 4-х листовые рессоры. Четырех листовая рессора на передней балке считается усиленной.

Задняя подвеска состоит из заднего моста, рессор и амортизаторов. Стандартная рессора состоит из трех листов, еще один лист имеет подрессорник. На усиленной рессоре соответственно пять основных листов и три на подрессорнике.

Поломки в ходовой части в основном происходят из-за перегруженности автомобиля. Какие поломки чаще всего происходят в ходовой части «Газели»:

• Прогибаются рессоры;
• Листы рессор лопаются;
• Ослабляются гайки на стремянках;
• На соединении передней балки с поворотными кулаками изнашиваются шкворни и шкворневые втулки;
• Выходят из строя амортизаторы.

Из-за ослабления гаек стремянок могут сдвигаться мосты, поэтому нужно периодически проверять затяжку, это рекомендуется и в руководстве по ремонту. Если с ослабленными мостами долго ездить, ломается центральный болт, скрепляющий листы рессор. И тогда приходится делать приходится делать переборку всей рессоры, а эта работа довольно трудоемкая.

На шкворневой передней подвеске рекомендуется периодически шприцевать шкворни (набивать смазку в шкворневое соединение).

Схема устройства передней балки на Газели 3302

Амортизаторы тоже ломаются от большой нагрузки – гидравлика ослабевает, и детали теряют упругость. «Газель» начинает раскачивать по вертикали на неровных дорогах. Но менять амортизаторы на газ 3302 очень легко, достаточно открутить две гайки крепления – одну сверху и одну снизу.

Тормозная система

Тормозная система ГАЗ 3302 имеет стандартную схему и состоит из следующих элементов:

• Тормозные барабаны и колодки барабанного типа;
• Главный и рабочий тормозной цилиндр;
• Вакуумный усилитель тормозной системы;
• Тормозные шланги и трубки;
• Детали системы ручного тормоза.

Ручной тормоз на «Газели» механического типа с приводом на задние колодки. Рычаг находится в кабине, при его поднятии тросы «ручника» подтягиваются, раздвигая тормозные колодки и прижимая их к задним барабанам. Тросы являются слабым местом и периодически закисают в обоймах, поэтому необходимо периодически проверять их состояние.

Часто выходит из строя и главный цилиндр с вакуумным усилителем.

Следует отметить, эти детали почему-то часто ломаются на всех моделях ГАЗ – и на грузовиках, и на «Волгах».

Попадание воздуха в тормозную систему приводит к снижению эффективности торможения. В таком случае следует сделать прокачку тормозов.

Схема устройства тормозной системы Газели

Задний мост и коробка переключения передач

Сам по себе задний мост сконструирован довольно удачно, но качество деталей ГАЗ не всегда соответствует необходимым нормам. Одной из «болячек» моста является гудящая главная пара. Даже правильно отрегулированный зазор не всегда является гарантией тихой работы узла трансмиссии.

Так выглядит задний мост Газ 3302

Пятиступенчатая коробка передач 3302 по своей конструкции очень похожа на «Волговскую» КПП, они отличаются передаточными числами. Корпус у коробок одинаковый, а вот валы и шестерня первой передачи имеют разное количество зубьев. При желании КПП ГАЗ 3110 можно установить и эксплуатировать на Газели с небольшими доработками, только первая передача в этом случае будет повышенной, соответственно, и трогаться автомобиль будет быстрее.

Наиболее часто встречающиеся поломки ГАЗ 3302

У каждой модели без исключения есть свои характерные поломки, свои «болячки». У «Газели» их и вовсе немало, вот самые часто встречающиеся поломки:

1. Перегревается и выходит из строя коммутатора зажигания.
2. Перегревается двигатель, и происходит пробой прокладки головки блока цилиндров (двигатели ЗМЗ 402 и ЗМЗ 406 (405)). Как следствие, коробится головка блока, и порой ГБЦ приходится менять.
3. В холодную погоду подтекает антифриз через патрубки системы охлаждения. Подтяжка хомутов и замена патрубков не всегда помогает.
4. Выжимной подшипник и диск сцепления довольно часто выходят из строя. Но эти детали на «Газели» в основном работают в тяжелом режиме, поэтому ничего удивительного в частых отказах сцепления нет.
5. На двигателях ЗМЗ 406 и ЗМЗ 405 периодически необходимо менять цепи ГРМ, в остальном эти моторы достаточно надежны. На модели ЗМЗ 402 проблемным считается задний коренной сальник – течь масла через него происходит часто.
6. Коробка переключения передач часто шумит на четвертой передаче. Причиной шума является первичный вал. Промежуточный вал (блок шестерен) КПП дает повышенный шум на всех передачах, кроме четвертой.
7. Часто прогорает прокладка приемной трубы глушителя (двигатели 402 и 406), также недолго служит и сама приемная труба.

Передний ведущий мост МТЗ-82: ремонт и схема

Сегодня мы рассмотрим комплект узлов и агрегатов трактора Беларус МТЗ-82 служащих опорой лобной его части – передний мост. Мы рассмотрим его схему и принцип работы, а также технические моменты его соединения. В конце статьи покажем на основные моменты ремонта и демонтажа переднего ведущего моста.

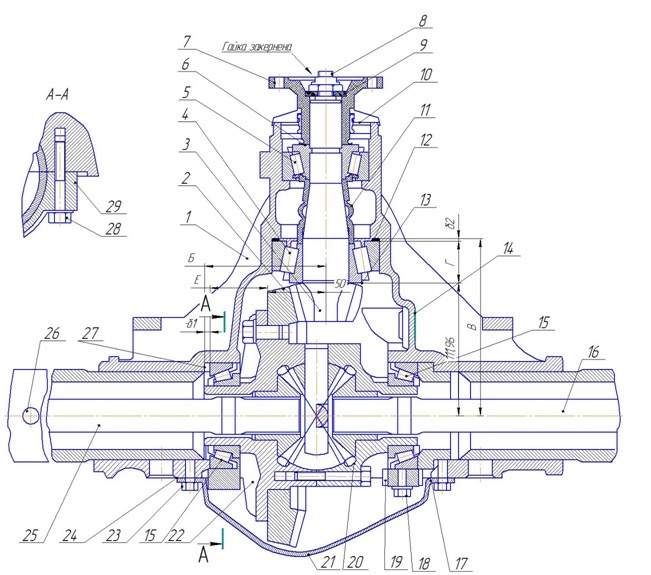

Устройство и схема переднего моста МТЗ-82

Данный механизм мы изучим полностью, но для начала необходимо полностью понять схему и устройства данного механизма. Для этого приведем его полную схему и дадим расшифровку деталей.

Главная задача переднего моста трактора Беларус МТЗ-82 – передача направляющим передним колесам крутящего момента от двигателя. Сам механизм состоит из: передачи, переднего дифференциала и колесного редуктора.

Конструкция передачи устроена из двух конических шестерен со спиральными зубьями. Ведущая шестерня (37) ставится на роликовый конический подшипник (40) в стакан (39). Ведомая (25) сажается в пояс корпуса дифференциала (27) и шлицы, с помощью гайки (24) производится её фиксирования от любых осевых перемещений.

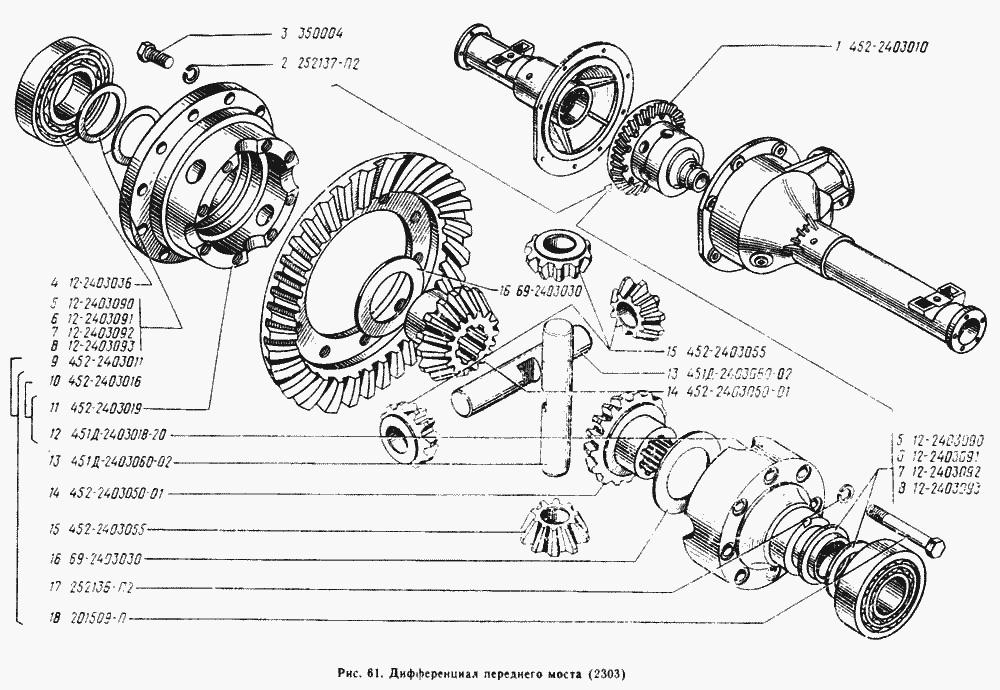

Дифференциал переднего ведущего моста

В данной механизме используется самоблокирующий дифференциал повышенного трения. Крышка (31) и корпус (27) соединенный болтами, в них находятся полуосевые зубчатые колеса (21), сателлит (30, фрикционные диски ведомые (36) и ведущие (28). А также нажимные чашки (35).

Дифференциал цельно крепит две полуоси, а также исключает раздельную пробуксовку колес и значительно повышает тяговую силу трактора. При его включении происходит блокировка колес.
Усиление от осей проходит на сателлиты, которое передают буртовые чашки (35). В свою очередь из-за этого сжимаются фрикционные диски (26 и 36).

Блокировка дифференциала осуществляется с помощью силы трения.

Если сила трения в дисках (26 и 28) превышает стандартное отклонение в момент поворота, то происходит пробуксовка. Дифференциал переднего моста МТЗ-82 ставят в крышку (20) и корпус (34) на конические роликовые подшипники (32).

Дополнительно в систему ставят сапун (33), который поддерживает нормальное давление в полости дифференциала.

Как соединен передний мост трактора

При помощи полых осей (58) и бруса мост соединятся, в свою очередь полые оси обеспечивают качение передних колес и моста в поперечной плоскости. Стопорение осей от перемещения происходит с помощью планок (59).

В рукава крышки (20) и цельного корпуса (34) ставят механические редукторы конечных передач. Они состоят из пар конических зубчатых колес, которые служат шарнирами одинаковых угловых скоростей.

Шлицевые хвостовики с шестернями крепят полуось и вертикальный вал дифференциала. Сама же полуось трактора крепится на два конических подшипниках роликового типа (14), а вертикальный вал опирается на них же и его монтаж проходит в расточку трубы шкворня (13).Манжеты (16 и 45) вместе с паронитовой прокладкой уплотняют полость (19) по поверхности крышки.

Для трубы шкворня (13) опорой является витая цилиндрическая пружина (49). Сама же труба входит в гильзу (47), также она запрессована в редукторном корпусе (53) и застопорена штифтом.

Как передается крутящий момент

Сам процесс довольно прост для понимания, сначала происходит вращение фланца диска (2) на подшипнике роликового типа (50) и пары конических (4), которые запрессованы в стакан (6), который находится в расточке крышке (1).

Зубчатое колесо (52) и подшипник стопорятся с помощью двух болтов и шайбы от возможности перемещения по оси.
Уплотнение нижней конической пары осуществляется с помощью резинового кольца, которое ставиться в стакан (6), а также манжетной и паронитовой прокладкой по плоскости крышки корпуса (53).
К редукторному корпусу крепится поворотный рычаг с рулевыми тягами трапеции и кронштейном крыльев колес. Передача крутящего момента происходит на фланец диска (2) от полуосевого зубчатого колеса дифференциала (21), с помощью шестерни нижней и верхней конической пары.

Ремонт переднего ведущего моста МТЗ-82

Ремонт мы рассмотрим в несколько этапов в зависимости от тех признаков. Которые могут наблюдается. Каждый этап будет иллюстрирован подробными картинками.

Если на фланце карданного вала и корпусе главной передачи появились следы смазки, это первый признак что будет теряться потеря эластичности и будет разрушатся манжет главного зубчатого колеса.
Для этого следует заменить манжет и отсоединить карданный вал. Сначала отворачиваем корончатую гайку и снимаем фланец кардана. Далее отворачиваем болты крепления стакана подшипники главной передачи и двух монтажных болтов. После впрессовывают ведущее зубчатое колесо из стакан и извлекают в сборе обойму с самой манжеткой.

Если следы масла обнаружены на внутренней поверхности обода колес или на фланце диска, это признак о разрушении оси колес. Для этого нужно снять колесо и редуктор конечно передачи в полном сборе (см. схему расположения деталей редуктора конечной передачи трактора МТЗ-82).

затем необходимо отвернуть два креплющих болта радиального подшипника и снять ведомое зубчатое колесо.

Вот мы и рассмотрели основные проблемы переднего моста трактора МТЗ-82. Надеемся, что данная статья была Вам полезна.

ПЕРЕДНИЙ МОСТ МТЗ-1221 СХЕМА — nashikolesa.ru

Потребителями тока с напряжением 12 В являются лампы наружного и внутреннего освещения, комбинация приборов и дополнительные устройства, которые могут подключаться к розетке. МТЗ ремонт переднего моста Конические роликоподшипники переднего ведущего моста МТЗ главной передачи, отрегулируйте без зазора, с натягом не более 0,08 мм.

Статья по теме: Сборка кпп МТЗ-80

Торговые марки

Смотрите также: Как разобрать коробку МТЗ-80

Кабина и управление трактором МТЗ-1221

Угловые колебания колес МТЗ Осевой зазор в подшипниках шкворней колесного редуктора. Предварительный натяг в подшипниках дифференциала расчетный не должен превышать 0,1 мм, осевой зазор-0,05 мм.

Однако, если обнаружен повышенный осевой зазор, его следует устранить. Например в пахоте, благодаря хорошему запасу мощности он вполне может заменить Т

Койрово под влиянием которого головной дозор группы вынужден был отползти. Уплотнение расточек поворотного кулака 35 и шлицев сдвоенного шарнира осуществляется резиновыми кольцами 19, 23, Проверьте включение-выключение ПВМ.

Кроме того, вредное для зацепления увеличение зазоров в зубьях, возникающее при износе подшипников, проявляется значительно позднее, так как вначале должен выработаться предварительный натяг. Положение ведущей шестерни и боковой зазор в зацеплении регулируют прокладками 21, которые располагают между фланцами стакана ведущей шестерни и корпуса моста.

От осевого смещения осей сателлитов применяется прессовая посадка в соединении водила с осью. Работает вентиляция, обогрев, сигнализация. Задний мост располагается в едином картере с коробкой передач и состоит из главной пары, бортовой и конечной передач.

Содержание

При наличии люфта требуемый натяг обеспечьте шлифовкой регулировочной шайбы Сборка машин из готовых узлов налажена на нескольких заводах в России, которые располагаются в Смоленске, Саранске и Елабуге. Уплотнение расточек поворотного кулака 35 и шлицев сдвоенного шарнира осуществляется резиновыми кольцами 19, 23, Между наружными обоймами подшипников установлено распорное кольцо

От попадания грязи масленки защищены резиновыми колпачками 5. Регулировка зацепления необходима также в случаях замены подшипников, корпуса моста, коробок дифференциала, стакана ведущей шестерни или самих шестерен. Одновременно оси сателлитов проворачиваются на некоторый угол в направлении, противоположном вращению корпусов дифференциала.

Читайте дополнительно: Как убавить топливо на тнвд МТЗ-82

МТЗ 1221 передний мост

В настоящий период на трактор МТЗ 80 стандартно выполняется установка системы.. Для облегчения управления машиной используется гидрообъемная система рулевого управления.

Зазор в подшипниках не допускается. Беларус может быть использован в растениеводстве для внесения удобрений, обработки грунта, заготовки кормов, химизации растений и культур и даже для погрузочных и транспортных целей.

При незатянутой гайке возможны проворачивание и износы торцов обоймы подшипника 25 и регулировочных шайб 26, что увеличивает зазоры в подшипниках.

Боковой зазор в зацеплении зубчатых венцов вертикального вала и полуоси должен находиться в пределах 0, При наличии люфта требуемый натяг обеспечьте шлифовкой регулировочной шайбы Зацепление шестерен главной передачи в эксплуатации регулировать даже при весьма ощутимых износах зубьев не рекомендуется, так как их износ практически не нарушает нормальной работы передачи.

Смотрите также: Как определить вращение насоса нш 10

Регулировка выключателя датчика автоматического включения привода переднего ведущего моста МТЗ 1 — барабан; 2 — полумуфта; 3 — толкатель; 4 — прокладка; 5 — выключатель; 6 — крышка. Передний ведущий мост трактора МТЗ 1 — механизм регулировки колеи; 2 — крышка моста; 3 — корпус манжеты; 4, 20 и 21 — регулировочные прокладки; 5, 23 и подшипники; 6 и 28 — гайки; 7 — ведомая шестерня; 8 — ведущий диск; 9 -нажимная чашка; 10 и 11 — корпуса дифференциала; 12 — ведомый диск; 13 — сапун; 14 — корпус моста; 15 — полуосевая шестерня; 16 — заглушка полуосевой шестерни; 17 — болт дифференциала; 18 — ось сателлитов; 19 — сателлит; 22 — стакан ведущей шестерни; 24 — ведущая шестерня; 26 — регулировочные шайбы; 27 — соединительный фланец; 29 — клин; 30 — брус полурамы; 31 — втулка бруса; 32 — стопорная планка; 33 — ось качания.

Привод колодок ручной, от рычага в кабине оператора. Двигатель Д

Мтз 1221 разбираем кпп.

Отрегулируйте положение выключателя или замените его. Используется для кратковременного блокирования задних колес при.. От перемещения в осевом направлении сателлиты и ролики удерживаются шайбами После регулировки гайку стопорят кернением.

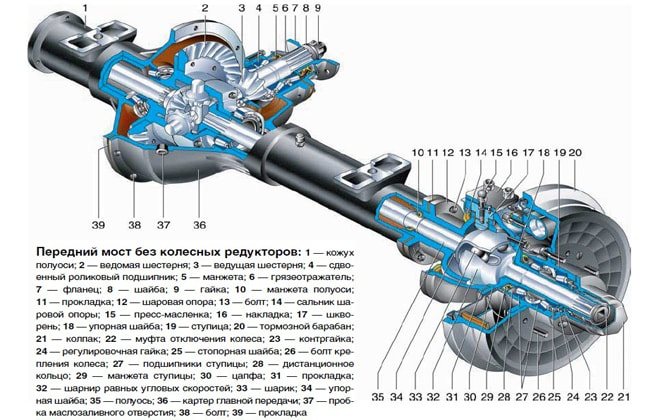

Устройство переднего моста УАЗ 469 с описанием. Схема, фото

Устройство переднего моста УАЗ 469 отличается от заднего аналога некоторыми конструкционными особенностями. Кроме мостовой балки и дифференциала, узел включает в себя карданные шарниры равных скоростей по углам и редуктор. Кожух полуоси соединяется с шаровой опорой при помощи фланца. Корпус шарнира фиксируется посредством пары шкворней. К остову на болтах крепится крышка редуктора с цапфой и тормозным щитом.

Описание

Чтобы уменьшить степень износа деталей узла, рекомендуется при перемещении по твердой поверхности отключать передний мост УАЗ 469, устройство которого рассмотрим далее. Также следует деактивировать ступицы на фронтальных колесах. Для этого нужно снять колпачки и вывинтить болты из валового гнезда. В итоге муфта устанавливается в позицию, соответствующую кольцевой канавке и торцу муфты. После установки этого элемента в необходимое положение приступают к закручиванию защитного колпака.

Активация фронтального колеса производится посредством надежной фиксации болтов. Схема конструкции моста ориентирована на синхронное включение и выключение привода обоих колес.

Особенности конструкции

Конструкция военного моста включает в себя применение дополнительных бортовых редукторов, которые установлены для более оптимального распределения крутящего момента на оба колеса, для сложных дорожных условий. Наличие редукторов, во первых, повышает дорожный просвет автомобиля на 8 см, что дает дополнительные преимущества при прохождении глубокой колеи, заболоченных участков, леса и других сложных условий.

Во вторых из — за измененного соотношения передаточных чисел, УАЗ оборудованный военными мостами имеет более лучшую тяга двигателя на пониженных передачах. При подключении переднего привода и переводе рычага в положение пониженной передачи такой агрегат может спокойно ехать по, практически, любому бездорожью, да еще и тащить за собой прицеп весом до 2 тонн, и это при мощности двигателя всего 75 л/с, если брать 469 УАЗик до 90 года выпуска.

Автомобили УАЗ выпускавшиеся специально для оборонной промышленности разрабатывались более тщательно, учитывались все нюансы, касавшиеся соотношения мощности и проходимости автомобиля, его готовности к эксплуатации в условиях сурового климата, расширенного температурного диапазона, работе при полном отсутствии дорожных условий. УАЗ некоторых модификаций разрабатывался, даже, для сопровождения танковых колонн. Поэтому особое внимание было уделено трансмиссии.

Колеса автомобиля с мостами военного производства расположены ниже центральной оси моста, за счет бортовых редукторов, это повышает проходимость при плохих дорожных условиях. Карданная передача военного моста на один сантиметр короче.

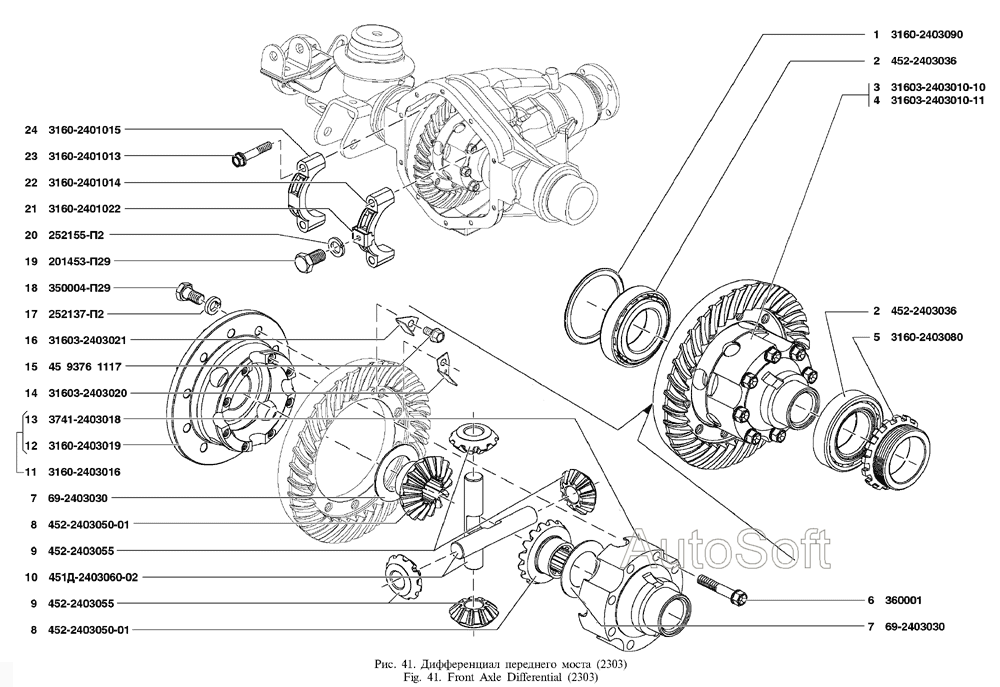

Устройство переднего моста УАЗ 469

Картер, основная передача и дифференциал соответствуют элементам заднего аналога. В модификации 469Б предусмотрено маслоотражательное кольцо и правая резьба с клеймом «П». К кожуху полуоси крепится шаровая опора. Она фиксируется при помощи пяти болтов. В нее запрессованы втулки и шкворни. Кроме того, на опоре имеется крышка картера редуктора колес и корпус поворотного кулака. К запирающему элементу крепится при помощи шести болтов цапфа и тормозной щит.

Шкворневой придаток поворотного кулачка монтируется с натягом, величина которого регулируется от 0,02 до 0,10 мм. Во избежание проворачивания этого элемента в конструкции предусмотрены стопорные штифты. Регулировка положения производится посредством прокладок, устанавливаемых в верхней части, между рычагом кулака. Кроме того, откорректировать положение можно при помощи установки прокладок в боковой и нижней части детали.

Военные мосты, мифы и реальность.

Ну вот, после жесткой эксплуатации в течении нескольких лет мосты на моей машине пришли к состоянию «СРОЧНО НУЖНЫ НОВЫЕ», а именно у переднего моста от постоянного бездорожья развалились ШОПК, а задний просто требовал замены сдвоенного подшипника. Кто в теме, тот знает о чем это я сейчас. Попрошу заметить, что и в этой ситуации УАЗ доехал до гаража своим ходом, правда не быстрым, так как с поломанными ШОПК руль жил почти отдельно от машины, но 150 км по трассе прошел достойно и без дополнительных проблем.

Ну раз мосты развалились, то вот я и подумал, а почему бы мне не попробовать легендарные военные уазовские мосты, ведь все равно по городу в основном езжу на другой машине. Ну и воплотил как говорится задуманное в реальность.

Задний мост перекидывается почти без проблем, почти, потому, что я решил оставить имеющийся лифт подвески.

Тут в мосту пришлось маленько пройтись напильником по отверстиям для стремянок, так как стремянки тут стоят под углом, а лифт этот угол маленько меняет. Длины резьбы на стремянках хватает с трудом, и по хорошему надо подкладывать шайбы, что и было сделано, точнее были сделаны специальные конусные шайбы, чтобы скомпенсировать смену угла у стремянок. Ну и общий такой нюанс, у 469-го листы рессор шире чем у 452, поэтому верхнюю подкладку надо маленько отбалгарить. С задним мостом вроде все.

С передним мостом проблемы вполне стандартные, в смысле, что с лифтом, что без, они одни и те же. Это поворотный рычаг, в простонародье сошка, упирается в рессору. Для решения этой проблемы на просторах интернета был взят чертеж проставки под эту сошку и увеличена ее длина с учетом лифта и количеством листов рессор. Скажу сразу, расстояния между отверстиями на чертеже не точные и токарь сверлил отверстия по регулировочной прокладке шкворня. В отличии от рисунка, по которому мне изготавливали деталь, мне вернули круглую болванку, сказали фрезеровать ее долго, а тебе и так пойдет, мешать ни где не будет.

Следующая проблема это то, что рулевая тяга теперь стала под углом вверх и это стало способствовать вырыванию шпилек вверх, как гвоздодером и так у сильно нагруженного механизма. Для решения этой проблемы, появилась идея поднять рулевой редуктор на высоту проставки под рулевой рычаг, теперь рулевая тяга стоит горизонтально, но возникла еще неожиданность, рулевая сошка теперь стала находиться в опасной близости к раме и поэтому пришлось греть ее газом и выгибать подальше от рамы.

Уф, с установкой в общем закончено, теперь, что же показала эксплуатация.

Рассказывать про то как обслуживаются мосты и какие обслуживать легче думаю не придется, поэтому начнем сразу с дороги, ведь как говорится, до бездорожья еще и доехать надо.

1) Расход горючего возрос на полтора — два литра, а комфортная скорость передвижения упала до 70 км/ч. Нет больше он едет легко, но рев мотора на таких оборотах очень быстро начинает раздражать и начинаешь автоматически отпускать педаль газа.

2) Если говорить о шуме, то тут присутствует неизлечимый шум мостов, точнее шум бортовых передач и игры с подбором правильного масла лишь частично решают данную проблему.

3) На неровностях его сильнее раскачивает и каждая кочка сильнее отдает в пятую точку, оно и понятно, ведь эти мосты весят побольше на добрых 50 кг, а массы то не подрессоренные.

4) Руль стал туже но острее (в смысле более чувствителен к маневрам). Ну, не то, что его стало теперь труднее крутить, просто теперь стало слышно, что начал напрягаться ГУР. А если бы не было ГУРа, то ответ я думаю был бы очевиден.

5) Ну и наконец, тяговитость мостов, о чем так любят хвастать обладатели именно редукторных мостов. На это у меня правда возникают свои вопросы. А зачем нужна такая тяга в мостах? С ГП 4,625 и так редко пользовался первой передачей, а тут она и вовсе получается не нужна, но зато стало очень не хватать 5 передачи. Двигатель может, а вот мосты не позволяют. На бездорожье и там, и там я всегда включаю пониженную, поэтому увеличение тяги в мостах тоже считаю как-то неразумно, ведь правильней было бы просто подобрать правильное передаточное у РК и все. В общем неясна мне такая радость от такой тяги мостов и все тут.

Ну вот добрались и до бездорожья.

1) Дорожный просвет и более скругленная форма картера — это как правило гордость всех обладателей военных мостов, но я ведь ездил с БТРовскими самоблоками и сравнить могу только с ними, так что по сравнению с дополнительными 6 см в клиренсе гребущие 4 колеса неплохое подспорье, а зимой все ведущие колеса так еще и большое преимущество. Отсюда напрашивается несложный вывод, что и в армейские мосты тоже нужны блокировки.

2) О форме картера стоит поговорить отдельно. Когда утыкаешься орехом гражданского моста, то практически всегда можно сдать назад и еще раз подумать, а стоит ли дальше ехать прямо. Да конечно же стоит, не взяли препятствие так, так возьмем его с разгона, чтобы засесть поглубже. С армейскими мостами маленько все по другому, тут либо еще едешь, либо уже сидишь, и никакого шанса сдать назад и права на ошибку.

3) Как не парадоксально, но при поездках по бездорожью армейские мосты оказались слабее чем простые гражданские. За ШОПК я переживаю здесь еще больше, тут этот узел тяжелее, и больше нагружен. Регулировать шкворня приходится чаще, хотя при езде по дорогам люфт не появляется вообще нигде и никогда (Видимо отсюда и появился миф о надежности и неубиваемости армейских мостов).

4) Грибки являются предохранителями полуосей. Ох, лучше бы полуоси тут сделали толще, а эти предохранители в два раза крепче. А то, что при поломке гриба не надо снимать мост с машины, так на это есть Спайсер, его вообще можно не снимать даже при полном капремонте моста. И кстати сломать гриб редукторного моста гораздо проще чем полуось у обыкновенного.

Ну вот, как то так, делайте выводы, не верьте в сказки и всегда думайте головой. Удачи всем на дорогах.

Длины резьбы хватило с трудом.

Доработка верхней подкладки редукторного моста болгаркой.

Чертеж проставки рычага поворотного кулака.

Проставка под рулевой редуктор.

Близость рычага к раме.

Особенности

Устройство переднего моста УАЗ 469, фото которого представлено выше, предполагает наличие сальника, отвечающего за удержание смазки в корпусе и предохранение поворотного кулачка от загрязнения. Элемент состоит из внутренней обоймы, уплотнительного резинового кольца, перегородки, войлочной прокладки и наружного блока. Крепится сальник на остове поворотного кулака при помощи болтов.

Предохранение от перетекания смазочной смеси из картера основной передачи в поворотный кулачок обеспечивает внутренний самоподжимной сальник из резины в металлической обойме. Смазывание верхних шкворневых элементов и шаровой опоры производится через специальные пресс-масленки. Нижние элементы смазываются веществом, поступающим из опоры самотеком.

Шарнир

Устройство переднего моста УАЗ 469 включает в себя шарнирную систему стабилизации угловой скорости. Ее конструкция гарантирует стабильность показателя угловых скоростей ведущего и сопровождающего вала. При этом дистанция и отклонение между ними не играют роли. Сам шарнир состоит из пары вилок, в криволинейных гнездах которых размещены четыре шарика. В центральных отсеках этих деталей имеется пятый установочный шарик, служащий для центрирования вилок.

Продольное перемещение шарнира предотвращается шариковым подшипником и страховочной шайбой. Ведущая внутренняя вилка взаимодействует с полуосью шестерни дифференциала. На краю внешней ведомой вилки смонтирована основная шестерня колесного редуктора и подшипник роликового типа со стопорной гайкой. Внутреннее зацепление элемента происходит путем болтового соединения. Ведомая часть агрегирует с валом на роликовом подшипнике и бронзовой втулкой, имеющейся в середине цапфы. На конце вала предусмотрено приспособление для деактивации передних колес машины. Оно состоит из подвижной муфты, пружины, шариков и болтов. Наружными выступами деталь соединяется с внутренними шлицами фланца, зафиксированного при помощи болтов на ступице.

Что представляют собой «колхозные» мосты на УАЗах?

Рассматриваемые мосты также именуются «гражданскими». Данные конструкции обеспечивают передачу крутящего момента посредством дифференциала и полуоси прямо на ступицы колес. «Колхозные» мосты характеризуются:

1. небольшой массой;
2. простотой конструкции, дешевизной ремонта и обслуживания;
3. возможностью инсталляции дифференциалов, обладающих функцией самоблокировки;
4. невысоким уровнем шума;
5. функциональностью, предполагающей умеренную динамику потребления автомобилем топлива.

Как считают автомобилисты, УАЗ с «колхозными» мостами обеспечивает достаточно высокую устойчивость автомобиля на дороге, а также хорошо справляется с торможением. Данные мосты позволяют добиться хорошей проходимости машины. Сохраняется приличная максимальная скорость автомобиля — порядка 100 км/ч.

Альтернативой «колхозным» мостам чаще всего выступают «военные». Рассмотрим их специфику.

Устройство редуктора

Передний мост УАЗ 469 устройство редуктора имеет практически идентичное колесному редуктору заднего моста. Среди отличий этих элементов является способ установки и крепления ведущей шестеренки, а также конструкция шарикового подшипника, помещенного в специальное стаканное гнездо. Ведущая зубчатая шестерня смонтирована на шлицах ведомой шарнирной вилки. Она зафиксирована с подшипниками посредством специальной гайки, раскернивающейся в паз вала после затяжки.

Опорная шайба находится между роликовым подшипником и шестерней. Эти детали не являются взаимозаменяемыми с аналогами задних редукторов. Техническое обслуживание для обоих узлов одинаково.

Устройство переднего моста УАЗ 469: схема подключения

Сборка и подключение рассматриваемой детали осуществляется в следующем порядке:

1. Втулка вставляется в цапфу кулака методом прессовки. Она должна стать на одном уровне с торцом посадочного гнезда. Затем втулка поворачивается и регулируется специальной брошью до требуемого диаметра.
2. Ограничение перемещения шарнира идентичных угловых продольных скоростей обеспечивается шайбами, установленными в цапфе и шаровой опоре. Их расположение должно быть направлено смазочными канавками в сторону шарнира. Фиксирующая шайба крепится способом кернения в нескольких местах на точках, равномерно распределенных по окружности.
3. Замена втулок шкворней подразумевает их прессование и завинчивание до диаметра 25 мм, с возможностью прохода через каждую втулку.
4. При установке шарнира в опору заливается смазка.
5. Устройство переднего моста на УАЗ 469 предполагает корректировку необходимых осевых натяжений при помощи регулирующих вставок, от которых зависит расположение втулок и самой шаровой опоры. Как минимум используется пять прокладок. Суммарные показатели толщины вверху и снизу не должны иметь разницу более 0,1 мм.
6. Перед сбором сальника войлочное кольцо пропитывают теплым моторным маслом.

После сборки переднего моста он проверяется на стенде в статическом состоянии и под нагрузкой. Такая позиция создается путем синхронного торможения полуосей. Если узел собран правильно, не будет наблюдаться повышенная шумность узла, протечка масла в сальниках и манжетах, а также местах соединения.

Комфорт

УАЗ, любой модификации, с гражданскими или военными мостами автомобиль созданный для людей особой категории — военных, охотников, рыболовов, работников специальных служб, которые не испытывают необходимость в дополнительных опциях для комфорта, таких как повышенная шумоизоляция или кожаный салон. Но существует утверждение что УАЗ на военных мостах имеет более высокий уровень шума — мосты «гудят». Это утверждение ошибочно, мост любого типа «шумит» только в неисправном состоянии, или при неправильной эксплуатации — когда недостаточный уровень масла в картере, изношена главная пара или ступицы, неисправна коробка передач или раздаточный механизм. При правильном обслуживании и эксплуатации, даже эксперт не отличит по звуку мост гражданского типа от военного.

Техническое обслуживание

Устройство переднего моста УАЗ 469, схема которого приведена выше, предусматривает в период эксплуатации проведение ряда профилактических и регулировочных операций. Среди них:

• Периодическая подтяжка резьбовых соединений.
• Проверка шкворней на наличие зазоров.
• Корректирование подшипников.
• Починка мест сцепления шестерен.
• Проверка схождения.
• Регулярная смазка трущихся деталей согласно таблице предписаний по применению смазочных средств.

Зрительная проверка устройства переднего моста УАЗ 469 предусматривает осмотр поворотных кулаков на предмет целостности и пригодности регулирующих винтов, ограничительных поворотных упоров, а также надежность стопора данных элементов.

Схема конструкции рассматриваемого узла рассчитана на максимальный угол поворота обоих колес в соответствующих позициях порядка 27 градусов. Увеличение данного показателя свидетельствует о деформации шарнирных поворотных кулачков, а это существенно усложняет ремонт.

Регулировка

Устройство переднего моста УАЗ 469, фото которого приведено выше, в заводских условиях предполагает регулировку шкворня поворота с предварительным натяжением. В этом случае, в верхней и нижней части узла устанавливается одинаковое количество корректирующих прокладок.

Устройство шкворня переднего моста УАЗ 469 отличается тем, что особое внимание необходимо уделять режиму затяжки этих элементов. Фиксация ослабевает в результате постепенного изнашивания трущихся частей. Между шкворневыми торцами и опорными кольцами появляются зазоры по осям.

Чем военные мосты отличаются от гражданских?

Главное отличие военных мостов заключается в наличии бортовых редукторов, поэтому их часто называют редукторными. Благодаря такой особенности редукторные мосты УАЗ увеличивают клиренс автомобиля на 6-8 см и делают его более «тяговитым». Получается, что ось вращения колес находится на несколько сантиметров ниже полуосей. В гражданских же мостах или, как их еще называют, колхозных или безредукторных, полуось напрямую соединена со ступицей колес. В этом и заключается главное отличие редукторных мостов от гражданских.

Ремонт

Передний мост военного УАЗ 469, устройство которого рассмотрено выше, иногда может потребовать ремонта. Для починки потребуется снять деталь и разобрать ее. Этот процесс выполняется следующим образом:

• Ставятся колодки по задние колеса авто.
• Откручиваются гайки и прочие системы крепления блока.
• Тяга отцепляется от сошки, после чего удаляется гайки на амортизаторах и шаровом пальце.
• Демонтируется крепление передних рессор с накладками.
• Фронтальная часть автомобиля поднимается за раму, после чего узел демонтируется.

Передний мост УАЗ 469, устройство с описанием которого приведено выше, требует профессионального обслуживания. Но при наличии соответствующих навыков произвести манипуляции с этим блоком можно и своими силами.

Услуги сервисного центра LtruckService: ремонт и обслуживание мостов УАЗ

Любое подозрение на неисправность – путь в автомастерскую. Наши мастера – настоящие специалисты по внедорожникам и знают особенности каждой модели Ульяновского автомобильного завода. У нас без проблем можно оформить заказ на ремонт мостов УАЗ «буханка», 469, «Хантер», «Патриот» – все работы будут выполнены в кратчайшие сроки.

На складе автосервиса всегда в наличии необходимые детали, а станочный парк позволяет решить проблемы с мостами за считанные часы. Кроме ремонта мы беремся за тюнинг гражданских и военных мостов УАЗ, ставим практичные и надежные агрегаты, значительно улучшаем ходовые характеристики внедорожника.

Передний мост УАЗ 469: обслуживание и ремонтПро УАЗик

Передняя стойка УАЗа

Если рассматривать конструкцию переднего моста УАЗ 469 с точки зрения устройства средней части мостовой балки, дифференциала и основной передачи, можно провести аналогию с задним ведущим мостом. Передний мост отличается в первую очередь конструкционными особенностями привода управления колесами, включающего в себя редуктор и карданные шарниры равных угловых скоростей (см. рис.). Для соединения кожуха полуоси (1) с шаровой опорой (3) используется фланец. Корпус шарнира (5) крепится к опоре с использованием двух шкворней (4). К этому корпусу при помощи болтов прикреплена крышка редуктора (6), на которой установлены цапфа (11) и тормозной щит (12).

Для снижения изнашивания элементов моста и расходования топлива в процессе езды по твердому дорожному покрытию рекомендуется отключать не только передний мост УАЗ, но и ступицы передних колес. Для этой цели снимаются защитные колпаки и выкручиваются болты из отверстия вала. В результате муфта устанавливается в такое положение, что имеющаяся на ее поверхности кольцевая сигнальная канавка располагается в той же плоскости, что и торец фланца. После того как муфта установлена в нужное положение, можно приступать к закручиванию защитного колпака.

Включение переднего колеса осуществляется путем надежного закручивания болтов. Схема устройства моста предусматривает строго одновременное выполнение включения и выключения для обоих колес. Для того чтобы включать мост УАЗ 469, необходимо сначала в обязательном порядке включить оба колеса.

Ремонт используемого на автомобиле марки УАЗ 469 переднего моста предусматривает знание устройства колесного редуктора, схема которого аналогична колесному редуктору моста заднего. Основное отличие заключается в монтаже и креплении ведущей шестерни, а также в конструктивных особенностях шарикоподшипника, устанавливаемого в специальный стакан.

О техническом обслуживании

Ремонт и техобслуживание переднего моста УАЗ 469 во время эксплуатации требует в первую очередь периодической проверки и регулировки следующих параметров:

• резьбовые соединения, которые необходимо время от времени подтягивать;
• проверка шкворневых соединений на наличие зазоров;
• регулирование подшипников;
• ремонт сцепления шестеренок;
• проверка схождения;
• соблюдение предписаний таблицы смазочных веществ.

Визуальная проверка поворотных кулаков предполагает тщательный осмотр узлов на предмет исправности регулирующих болтов, ограничительных упоров поворота колес и проверку надежности застопоривания этих элементов. Схема устройства переднего моста предусматривает максимальный угол поворота левого и правого колес в соответствующих направлениях, что составляет 28° для УАЗ 469 и 27° для УАЗ 469Б. Большее значение этого параметра вызывает повреждение шарниров кулаков поворота, в результате чего ремонт существенно усложняется.

Передняя стойка Патриота

В заводских условиях шкворни кулака поворота регулируются с предварительным натяжением. При этом снизу и сверху устанавливается одно и то же количество специальных прокладок. В процессе эксплуатации моста необходимо особое внимание уделять состоянию затягивания шкворней. Затяжка разбалтывается в результате изнашивания трущихся поверхностей. Между опорными кольцами и торцами шкворней появляются осевые зазоры, которые необходимо устранить путем удаления одного и того же количества прокладок в верхней и нижней части. Суммарная толщина прокладок сверху и снизу должна быть практически одинаковой, максимально допустимая разность составляет 0,1 мм.

Незапланированный ремонт переднего моста может потребоваться при ненадлежащем контроле правильности углов расположения передних колес. От этих углов во многом зависит не только управляемость и устойчивость автомобиля на дороге, но и степень изнашивания покрышек. Для того чтобы проверить правильность углов, машину устанавливают на горизонтальную поверхность. Схема ведущего переднего моста предусматривает следующие значения углов установки колес:

• продольный уклон шкворней – 3°±30′;
• развал колес – 1°30’±15′.

Значения углов бокового уклона шкворня:

• для УАЗ 469 – 8°;
• для УАЗ 469Б – 5°30′.

Схождение колес проверяется в зависимости от того, насколько изношена резина. Для того чтобы отрегулировать схождение, машину устанавливают на горизонтальной поверхности, колеса поворачивают в направлении прямого движения. Значение схождения, представленное на фото как разность между расстояниями А и Б, может составлять от 1,5 до 3 мм. Для проверки и регулировки схождения по горизонтали необходимо ослабить стопорные гайки с левой и правой резьбой, после чего изменить длину рулевой поперечной тяги.

Особенности ремонта

Ремонт уазовской передней подвески

Перед выполнением работ необходимо снять с машины передний мост и разобрать его. Ремонт включает в себя промывание деталей, оценку их состояния и пригодности для последующей эксплуатации. Картер, дифференциал и главная передача ремонтируются аналогично элементам заднего моста. В случае деформации кожуха полуоси реставрация осуществляется только в холодном состоянии.

Передний мост УАЗ 469 демонтируется в следующем порядке.

1. Под задние колеса машины устанавливают колодки.
2. Установленные на лонжеронах трубки тормозной системы отключают от гибкого шланга, соединенного с тормозными механизмами колес. Откручивают и снимают гайки, при помощи которых крепятся шланги.
3. Снимают гайки, удерживающие нижние части амортизаторов.
4. Откручивают болты, при помощи которых карданный вал соединяется с фланцем ведущей шестеренки.
5. Отсоединяют тягу от сошки и снимают гайку на ее шаровом пальце.
6. Откручивают гайки, крепящие стремянки передних рессор, после чего демонтируют накладки, подкладки и стремянки.
7. Переднюю часть УАЗ 469 поднимают за раму.

Если мост оснащен пружинной подвеской, выполняются пункты 1-5, после чего стабилизатор поперечной устойчивости отсоединяется от продольных рычагов подвески, а поперечная тяга и продольные рычаги – от соответствующих кронштейнов.

Процесс разборки поворотного кулака

Кулак поворотный

Процесс разбора переднего моста включает в себя следующие этапы.

1. Устанавливают мост на стенд, скручивают колесные гайки и демонтируют колеса.
2. Снимают гайку, при помощи которой палец тяги крепится к рычагу кулака. Демонтируют тягу сошки.
3. Откручивают винты, позволяющие снять тормозные барабаны.
4. Демонтируют муфты колесного отключения.
5. Выпрямив края запирающей шайбы, скручивают гайку и контргайку, после чего снимают шайбу вместе с внутренним кольцом и роликами внешнего подшипника колесных ступиц.
6. Демонтируют ступицы.
7. Скручивают болты, закрепляющие тормозные щиты, снимают цапфы и щиты. Вынимают шарниры поворотных кулаков.
8. Снимают тягу рулевой трапеции, открутив гайки, крепящие пальцы.
9. Скручивают болты, соединяющие шаровую опору и полуосный кожух. Снимают упоры, ограничивающие поворот колес, опоры выпрессовывают из кожухов.
10. Снимают рычаг и регулирующие прокладки на корпусе кулака поворота, скручивая гайки.
11. Снимают гайки, крепящие сверху накладку шкворня соседнего кулака, после чего снимают эту накладку вместе с регулирующими прокладками. Аналогично снимают нижние накладки вместе с прокладками.
12. Сальник шаровой опоры демонтируется путем выкручивания болтов.
13. Выпрессовывают шкворни, используя специальное устройство, и снимают кулачный корпус.

Смазка в поворотном кулаке обязательна

При возникновении необходимости разобрать поворотный кулак, не снимая при этом передний мост, выполняют следующие действия:

• под задние колеса машины подставляют колодки;
• при помощи домкрата приподнимают колесо на той стороне, где будет выполняться разборка;
• выполняют процедуры, перечисленные в пунктах 2-10;
• скручивают гайки, крепящие рычаг поворота, или болты, крепящие верхнюю накладку корпусного шкворня, демонтируют накладку или рычаг, в том числе и регулирующие прокладки;
• аналогично снимают нижнюю накладку;
• скручивают болты, крепящие сальник шаровых опор;
• выпрессовывают шкворни и демонтируют кулачный корпус.

Как собирается передний мост

Сборка используемого в УАЗ 469 переднего моста осуществляется в обратном порядке. При этом необходимо учитывать следующие нюансы.

1. Втулка впрессовывается в кулачную цапфу под упорной шайбой на одном уровне с торцевой частью гнезда. Далее втулка разворачивается и проглаживается брошью до нужного диаметра.
2. Движение шарнира одинаковых угловых скоростей в продольной плоскости ограничивается при помощи специальных шайб, устанавливаемых в цапфе и шаровой опоре таким образом, чтобы их канавки под смазку были направлены в сторону шарнира. Шайба крепится в гнезде путем кернения в нескольких равномерно распределенных по окружности точках.
3. Выполняя замену шкворневых втулок в шаровой опоре, по окончании прессования их необходимо закрутить до диаметра в 25 мм, причем калибр, имеющий диаметр 24,995 мм, должен проходить через каждую из втулок.
4. Устанавливая шарнир, в опору необходимо заложить смазочное вещество, выбранное с помощью специальной таблицы.
5. Перед сборкой шкворни и их втулки смазываются жидким смазочным веществом. Для получения в шкворневых втулках требуемых натяжений по оси используются прокладки, количество которых зависит от суммы габаритов кулака поворота и регулирующих прокладок, а также от суммы габаритов шкворней, шайб и непосредственно шаровой опоры. В любом случае необходимо использовать как минимум 5 прокладок. В случае четного количества прокладок, различающихся по толщине, или нечетного количества суммарные значения толщины прокладок сверху и снизу не должны отличаться более чем на 0,1 мм.

6. Конструкция моста

   Перед тем как собирать и устанавливать сальник шаровой опоры, внутреннее кольцо из войлока пропитывают подогретым моторным маслом.

7. Собрав передний мост, его необходимо проверить на стенде в спокойном состоянии и под нагрузкой, создаваемой путем одновременного торможения полуосей.

Отсутствие перегрева, высокого уровня шума и масляных протечек в сальниках, манжетах, крышках и соединениях свидетельствует о правильности сборки.

Конструкция ведущего моста ВАЗ — особенности, схема. Применяемые главная передача, дифференциал и полуоси

Задний мост легкового автомобиля ВАЗ (рисунок 1) выполнен в виде цельной балки 7 с развитой центральной частью кольцевой формы. Балку моста сваривают из двух стальных штампованных половин. С одной стороны к средней части балки моста приварена крышка 12, в которой имеется маслоналивное отверстие с резьбовой пробкой, а с другой — прикреплен болтами картер 16 главной передачи и дифференциала.

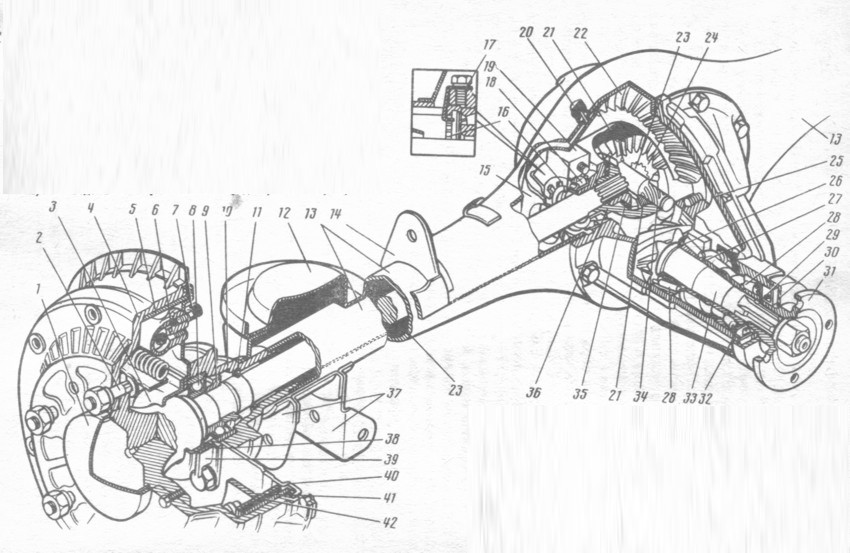

Рисунок 1 — Задний ведущий мост легковых автомобилей ВАЗ:

а — общий вид; б, в — схемы главной передачи и дифференциала; 1 — тормозной барабан; 2, 17 — кольца; 3, 11, 19 — подшипники; 4, 21 — фланцы; 5, 20 — манжеты; 6 — чашка; 7 — балка; 8, 26 — кронштейны; 9 — полуось; 10, 31 — гайки; 12 — крышка; 13 — сателлит; 14, 15, 22 — шестерни; 16 — картер; 18 — втулка; 23 — ось; 24 — шайба; 25 — корпус; 27— пластина; 28 — щит; 29 — болт; 30 — колпак; 32 — окно

По обоим концам балки приварены стальные кованые фланцы 4 для крепления тормозных щитов 28 тормозных механизмов. К балке заднего моста также приварены опорные чашки 6 пружин задней подвески и кронштейны 8 и 26 крепления деталей подвески.

В заднем мосту размещаются главная передача, дифференциал и полуоси. В задний мост заливается трансмиссионное масло. Внутренняя полость моста сообщается с атмосферой через сапун, который исключает повышение давления внутри моста и предотвращает попадание воды внутрь моста при преодолении водных преград.

Главная передача

На автомобиле применяется шестеренная главная передача, одинарная, гипоидная. Передаточное число главной передачи 4,3.

Главная передача имеет одну пару конических шестерен со спиральным зубом. Оси шестерен не пересекаются, а перекрещиваются и лежат на некотором расстоянии (ось ведущей шестерни ниже оси ведомой), т.е. имеют гипоидное смещение. Благодаря гипоидному смещению уменьшается высота расположения карданной передачи и пола кузова, вследствие чего повышается комфортабельность автомобиля, несколько снижается его центр тяжести и повышается устойчивость. Кроме того, гипоидная главная передача имеет повышенные прочность и долговечность, а также обеспечивает плавное зацепление шестерен и бесшумность работы.

Ось ведущей шестерни 22 смещена вниз на 31,75 мм относительно оси ведомой шестерни 14. Ведущая шестерня 22, изготовленная вместе с валом, на котором закреплен фланец 21, установлена в картере 16 на двух конических роликовых подшипниках 19, уплотненных манжетой 20. Между подшипниками находится распорная втулка 18, обеспечивающая правильную затяжку подшипников. Ведомая шестерня 14 прикреплена болтами к корпусу 25 дифференциала. Правильное положение ведущей шестерни относительно ведомой обеспечивается регулировочным кольцом 17.

Дифференциал

На автомобиле применяется конический межколесный дифференциал, симметричный, двухсателлитный, малого трения. Он распределяет крутящий момент поровну между ведущими колесами автомобиля.

Корпус 25 дифференциала установлен в подшипниках 11. Затяжка подшипников и зацепление зубьев ведущей 22 и ведомой 14 шестерен главной передачи регулируются регулировочными гайками 10. Внутри корпуса дифференциала закреплена ось 23 с двумя сателлитами 13. Сателлиты находятся в постоянном зацеплении с шестернями 15 полуосей, которые соединены с шлицевыми концами полуосей 9 и имеют опорные шайбы 24. Все шестерни дифференциала выполнены прямозубыми.

Полуоси

На автомобиле применяются полуразгруженные полуоси. Они передают крутящий момент и воспринимают изгибающие моменты в вертикальной и горизонтальной плоскостях.

Полуось 9 выполнена в виде сплошного вала. Внутренний конец полуоси имеет шлицы, а наружный — фланец. Полуось внутренним концом связана с шестерней 15, находящейся в корпусе 25 дифференциала. Наружный конец полуоси установлен в подшипнике 3, который размещен во фланце 4 балки моста и уплотнен манжетой. К фланцу полуоси крепится болтами 29 тормозной барабан 1 и гайками 31 колесо с шиной, а также декоративный колпак 30. От смещения полуось удерживается специальной пластиной 27, фиксирующей подшипник 3. Пластина вместе с тормозным щитом 28 прикреплена к фланцу 4 балки моста.

Другие конструкции мостов

• Мосты — назначение и типы
• Главная передача
• Дифференциал
• Полуоси
• Ведущий мост автомобиля
• Конструкции ведущего моста автомобилей ГАЗ
• Конструкция ведущего моста грузовых автомобилей ЗИЛ
• Конструкции ведущих мостов КамАЗ и МАЗ
• Комбинированные мосты
• Передний мост легковых автомобилей ВАЗ повышенной проходимости
• Передний мост легковых автомобилей ВАЗ
• Комбинированный передний мост АЗЛК
• Передний ведущий мост автомобилей ГАЗ и ЗИЛ

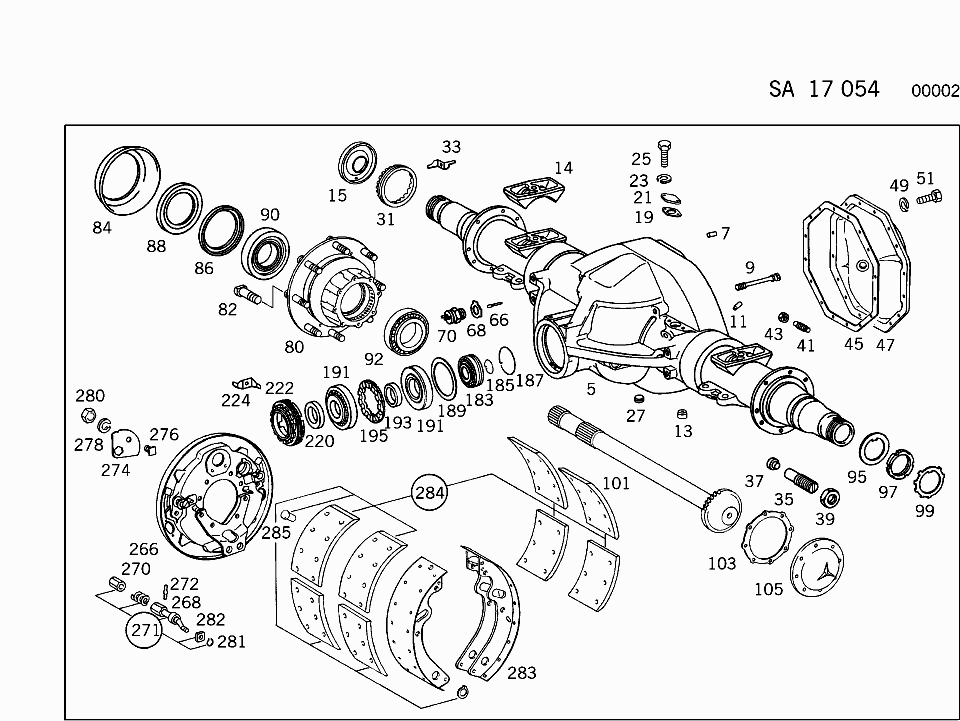

Передний мост

Передний мост

org/BreadcrumbList» role=»navigation» aria-label=»breadcrumbs»>
1. Главная
2. Детали Unimog
3. Unimog 404
4. 404 Детали шасси
5. Передний мост

• Передний карданный вал

• Редуктор передней ступицы

Сортировать по:
Использовать цену сортировки по умолчанию: от низкой до высокойЦена: от высокой до низкойНомер самой новой диаграммы

1
2
Следующая страница Просмотреть все

Товар в корзине

Переходник ступицы — передний правый — в сборе 646

В наличии

Деталь № CRRFHR

(0)

970,00 $

Посмотреть детали

Товар в корзине

Переходник ступицы — передний левый — в сборе 650

В наличии

Номер детали CRLFHR

(0)

970,00 $

Посмотреть детали

Товар в корзине

Набор инструментов для редуктора ступицы — 404

В настоящее время отсутствует на складе

Деталь № HRTLSET

(0)

952,60 $

Товар в корзине

Передний мост в сборе — новый старый на складе

В наличии

Номер детали CRFRAXL

(0)

4000,00 $

Посмотреть детали

Товар в корзине

Задний мост в сборе

В наличии

Деталь № CRRAXL

(1)

3700,00 $

Посмотреть детали

Товар в корзине

Внутренний вал переднего моста — правая сторона

В наличии

Деталь № 4043300101IS

(0)

206,70 $

Посмотреть детали

Товар в корзине

404 Внутренняя пружина рулевой тяги

В наличии

Деталь № 0003380493

(0)

8,48 $

Посмотреть детали

Товар в корзине

Пылезащитный чехол шарового шарнира — старый стиль

В наличии

Деталь № 0003300285

(0)

8,48 $

Посмотреть детали

Товар в корзине

Гайка шестерни 404

В наличии

Деталь № 4119

0

№ схемы 070 и 068

(0)

120,00 $

Посмотреть детали

Товар в корзине

Корпус дифференциала

В наличии

Деталь № 4043300004

Диаграмма № 003

(0)

288,59 $

Посмотреть детали

Товар в корзине

Резьбовая пробка — дифференциалы, редукторные ступицы — 404

В наличии

Деталь № N007604018109

Схема № 008, 177, 180

(0)

3,33 $

Посмотреть детали

Товар в корзине

Зажимная втулка Корпус дифференциала

В наличии

Деталь № N001481013001

Схема № 011, 013

(0)

1,50 $

20
Посмотреть детали

Товар в корзине

Задняя спиральная пружина

В настоящее время отсутствует на складе
Товар в корзине

Зубчатый венец и шестерня

В наличии

Деталь № 4043300039

Диаграмма № 033

(0)

424,00 $

Посмотреть детали

Товар в корзине

Подшипник дифференциала

В наличии

Деталь № N000720032013

Схема № 040, 041

(0)

99,25 $

Посмотреть детали

Товар в корзине

Привод вилки шкафчика

В наличии

Деталь № 4043300280

Схема # 091, 089

(0)

67,84 $

Посмотреть детали

Товар в корзине

Уплотнительное кольцо привода вилки шкафчика

В наличии

Деталь № 4049970045

Схема № 091, 093

(0)

3,39 $

1

Посмотреть детали

Товар в корзине

Бумажная прокладка крышки привода вилки шкафчика

В наличии

Деталь № 4043350080

Диаграмма № 093, 098

(1)

1,33 доллара

Посмотреть детали

Товар в корзине

Крышка привода вилки шкафчика

В наличии

Деталь № 4043350108

Схема № 095, 096

(0)

8,59 $

Посмотреть детали

Товар в корзине

Комплект воротника замка — 404

В наличии

Деталь № 4043500087KT

Диаграмма № 103

(0)

164,30 $

20
Посмотреть детали

Товар в корзине

Воротник

В наличии

Деталь № 4043500087

Диаграмма № 103

(0)

79,50 $

Посмотреть детали

Товар в корзине

Направляющая воротника замка

В наличии

Деталь № 4043350049

Диаграмма № 105

(1)

14,72 $

Посмотреть детали

Товар в корзине

Тяговое звено с шаровыми наконечниками

В наличии

Деталь № 4044600305

Схема № 109

(0)

333,13 $

Посмотреть детали

Товар в корзине

Прокладка дифференциала

В наличии

Деталь № 4043310180

Схема № 109

(0)

16,67 $

Посмотреть детали

1
2
Следующая страница Просмотреть все

Подпишитесь на нашу рассылкуПодпишитесь на получение купонов, скидок и обновлений продукта.

Подпишитесь на нашу рассылку новостей

Подписаться

Отписаться

Ой! Введенный адрес электронной почты недействителен.

Уухууууууууууууууууууууууууууууууу Вы успешно подписались.

Хорошо! Вы отписались.

ВЕРХ

Пароль

Сбросить мой пароль

Типы мостов — передний мост, задний мост и поворотный кулак [рабочий]

Ниже приведены три различных типа мостов

• Задние мосты
• Передний мост
• Поворотный кулак

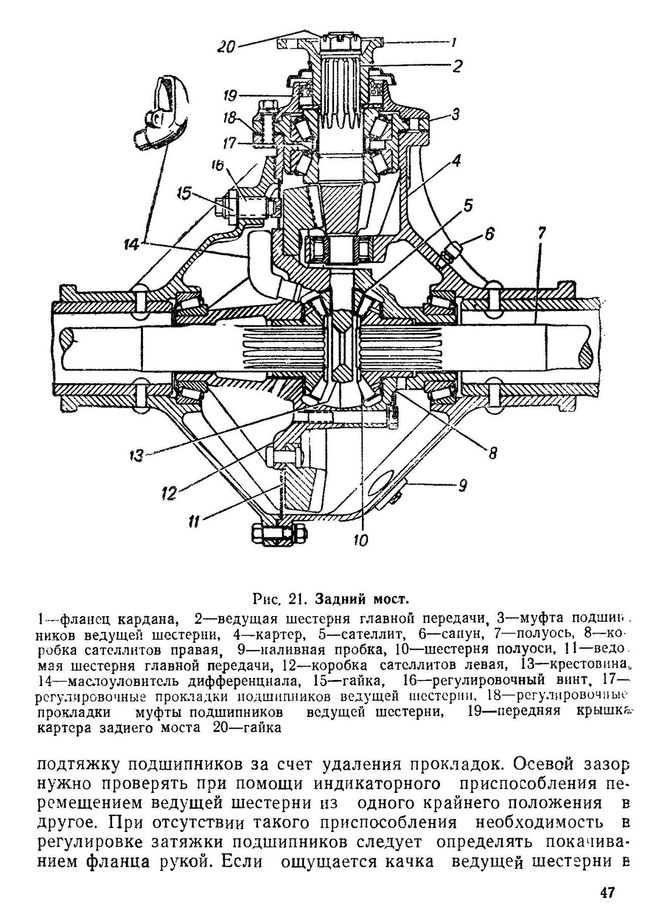

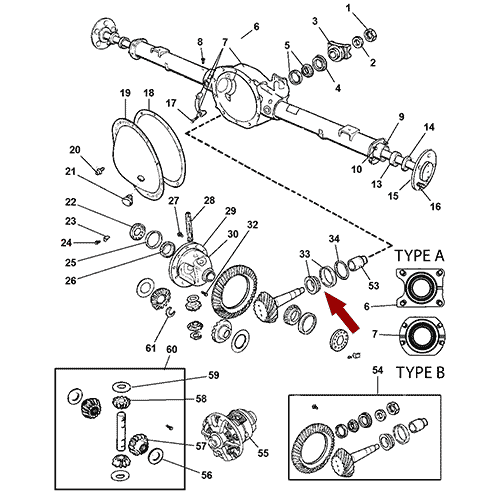

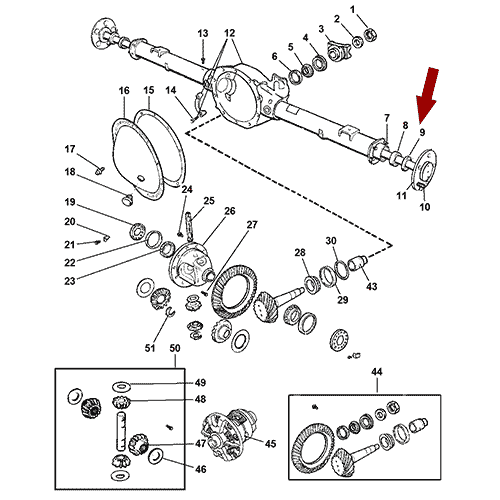

Задний мост

Между дифференциалом и ведущими колесами находится задний мост, передающий мощность от дифференциала на ведущие колеса. Из конструкции дифференциала видно, что задний мост представляет собой не единое целое, а состоит из двух половин, соединенных дифференциалом, одна часть называется полуосью.

Внутренний конец полуоси соединен с солнечной шестерней дифференциала. и внешний конец ведущего колеса. В заднеприводных автомобилях задние колеса являются ведущими. В то время как в переднеприводных автомобилях передние колеса являются ведущими. Практически все задние мосты современных легковых автомобилей являются ведущими мостами, то есть вращаются вместе с колесами.

Неподвижные оси просто остаются неподвижными, не двигаются вместе с колесами. Корпус полностью закрывает задние мосты и дифференциал, защищая их от воды, пыли и травм, а также устанавливая их внутренние подшипники и обеспечивая емкость для смазки.

Читайте также: Что такое система рулевого управления? и как это работает? [Полное руководство]

Типы задних мостов

В зависимости от способов поддержки задних мостов и установки задних колес, три типа задних мостов:

1. Полуплавающая ось
2. Полностью плавающая ось
3. Три четверти плавающей оси

Полуплавающая ось

Полуплавающая ось имеет подшипник, расположенный на валу оси и внутри картера оси. Он должен выдерживать все нагрузки, перечисленные выше. Следовательно, он должен быть большего размера для того же выходного крутящего момента, чем любой другой тип. Внутренний конец оси поддерживается боковой шестерней дифференциала.

Таким образом, корпус моста освобождает от необходимости нести вес автомобиля. Внешний конец должен выдерживать вес автомобиля и воспринимать торцевую тягу. Внутренний конец оси соединен шлицами с боковой шестерней дифференциала.

Внешний конец имеет фланец, так что колесо можно привинтить непосредственно к нему. В некоторых конструкциях ступица колеса крепится шпонкой к внешнему концу оси. Нагрузка транспортного средства передается на ось через кожух и подшипник, что вызывает изгиб или срез оси. Полуплавающая ось является самой простой и дешевой из всех других типов и широко используется на автомобилях.

Полностью плавающая ось

Полностью плавающая ось имеет два радиальных шариковых или конических роликоподшипника, расположенных между корпусом оси и ступицей колеса. Наружная часть оси выполнена фланцевой, к которой болтами крепится ступица колеса. Ось не поддерживается подшипником ни на одном из концов, и ее положение сохраняется за счет того, что она поддерживается на обоих концах.

Таким образом, с оси снимается вся нагрузка, вызванная весом автомобиля на концевой тяге. Он передает только крутящий момент. По этой причине он называется полным плавающим. Ось можно снять с корпуса, не разбирая колесо, отвернув гайки.

Дополнительным преимуществом этой конструкции является способность транспортного средства, даже если у него сломана ось. Этот тип оси больше, дороже и тяжелее, чем другой мост. Обычно устанавливается на коммерческие автомобили.

Трехчетвертная плавающая ось

Этот тип оси имеет подшипник, расположенный между ступицей и корпусом оси. Таким образом, вес транспортного средства переносится на кожух моста, а ось воспринимает только боковую тягу и крутящий момент.

Ось жестко крепится к ступице шпонкой, что обеспечивает надежное соединение и выравнивание колеса. Внутренний конец этой оси имеет ту же конструкцию, что и у полуплавающей оси. Хотя плавающая ось на три четверти более надежна, она не так проста, как полуплавающая ось.

Читайте также в нашем блоге: 4 различных типа коробок передач, которые используются в современных автомобилях

Передний мост

Передний мост используется для выдерживания веса передней части автомобиля, а также для облегчения управления и поглощения ударов из-за изменений дорожного покрытия. Он должен быть правильным и прочным по конструкции.

Передняя ось обычно изготавливается из стальной поковки, содержащей 0,4% углеродистой стали или 1-3% никелевой стали. Он выполнен двутавровым в центральной части, а торцы выполнены либо круглыми, либо эллиптическими.

Эта конструкция воспринимает изгибающие нагрузки, связанные с нагрузкой автомобиля. Кроме того, центральная часть крутящего момента смещена вниз. Различными компонентами передней оси являются балка, поворотная цапфа, поворотный палец и рулевая тяга.

Читайте также: Основные компоненты двигателя (названия и изображения деталей двигателя)

Типы передних мостов

Обычно существует два основных типа переднего моста:

1. Ведущий передний мост.
2. Неподвижная передняя ось.

Передние мосты обычно являются мертвыми мостами, потому что они не вращаются, в отличие от ведущих мостов, которые используются в заднем мосту для передачи мощности на задние колеса. Ведущий передний мост, по сравнению с мертвым мостом, имеет дополнительную функцию передачи тягового усилия, отбираемого от раздаточной коробки, на передние колеса, имеющие другой механизм поворота.

Ведущие передние мосты, хотя и напоминают зубчатые мосты, имеют некоторое отличие на конце полуоси, где установлены колеса. Неподвижная передняя ось обладает достаточной жесткостью и прочностью, чтобы переносить вес автомобиля с рессор на передние колеса.

Концы балки оси имеют форму, подходящую для сборки поворотной цапфы. Для размещения шарнирного пальца, соединяющего вспомогательную часть узла, концы балки обычно имеют форму вилки или плоской поверхности с просверленным отверстием.

На рисунке показаны компоненты переднего моста с рулевой тягой. Колеса закреплены на поворотных цапфах. От поворотной цапфы к концам поперечной рулевой тяги присоединяются наклонные рулевые рычаги, а к тяге тяги крепится третий рулевой рычаг.

В некоторых автомобилях поперечная тяга расположена не спереди, а сбоку, чтобы обеспечить более компактную конструкцию автомобиля. Он часто используется в системах независимой подвески колес. Тяга соединяет рулевую тягу с опускаемым рычагом рулевого механизма.

Поворотный кулак

Передние колеса установлены на поворотных кулаках, которые соединены с передней осью шкворнями. Поворотные оси представляют собой поковки из 3% никелевой стали и легированных сталей, содержащих хром и молибден.

Поворотный кулак поворачивается на розовом штифте, который легко входит в проушину балки оси и фиксируется коническим шплинтом. В раздвоенные концы оси вставлены втулки из фосфористой бронзы, обеспечивающие опорную поверхность для шкворня.

Вертикальная нагрузка воспринимается стальной шайбой или упорным подшипником, расположенным либо на верхней вилке поворотной цапфы, либо между нижней вилкой и нижней частью балки оси.

Типы поворотных осей

Ниже приведены четыре типы поворотной цапфы:

1. Эллиот.
2. Обратный Эллиот.
3. Ламуан.
4. Перевернутый Ламуан.

Поворотный кулак Elliot крепится к передней оси путем размещения на конце вилки шкворня и шплинта, чтобы соединить их вместе.

В реверсивной поворотной цапфе Эллиота расположение реверсивное. В поворотной цапфе типа Ламуан вместо шарнира вилки используется L-образный шпиндель, как показано на рисунке.

Загрузите PDF-файл этой статьи

---

Вот и все, спасибо за чтение, если вам понравилась эта статья о типах осей , поделитесь ею с друзьями. Есть вопросы, чтобы задать оставить комментарий.

Читать далее: Система управления четырьмя колесами

Источник изображения: Indiamart.com

Когда необходимо заменить ось CV?

Обновлено: 21 марта 2020 г.

Что такое ось CV? Это вал с шарнирами равных угловых скоростей (ШРУС), который передает крутящий момент на одно из ведущих колес автомобиля. Его также можно назвать полуосью или приводным валом. Типичный переднеприводный автомобиль имеет две оси CV (валы CV), по одной на каждое переднее колесо.

Передняя ось CV. См. Также: Оси CV в полноприводном автомобиле.

Почти все легковые автомобили, кроссоверы и внедорожники (в том числе электрические) и даже некоторые пикапы имеют мосты CV, см. иллюстрацию.

Когда следует заменить ось CV? В большинстве автомастерских механики осматривают мосты CV визуально во время регулярной замены масла. Ось CV необходимо заменять только в том случае, если с ней возникла проблема; читайте ниже.

Как работает ось CV? Ось ШРУС необходима, если автомобиль имеет независимую подвеску ведущих колес. В независимой подвеске левое и правое колеса движутся вверх и вниз по поверхности дороги независимо друг от друга. Для передачи крутящего момента на колесо, которое постоянно движется и, в случае передних колес, поворачивается влево и вправо, ось CV должна иметь шарниры, которые могут передавать вращательное движение под углом. Кроме того, длина вала должна быть гибкой.

Ось или вал CV имеет два шарнира равных угловых скоростей или CV: внутренний и внешний. Типичный внутренний ШРУС имеет три ролика на треноге (крестовине), которые могут скользить внутри корпуса ШРУСа, поэтому ось ШРУСа может выдвигаться или сжиматься по мере необходимости.

Типовая ось (вал) ШРУСа переднеприводного автомобиля с наружным ШРУСом Rzeppa и закрытым внутренним шарниром типа «тренога».

Внутренний ШРУС тоже может работать под небольшим углом. Конструкция внешнего ШРУСа позволяет ему передавать вращательное движение на большие углы. Оба ШРУСа заполнены смазкой и уплотнены резиновыми или пластиковыми пыльниками.

Наружный ШРУС типа Rzeppa, как на изображении, является наиболее распространенным типом. В некоторых автомобилях с задним приводом используются соединения с поперечными канавками, которые внутри выглядят немного иначе, но работают аналогичным образом. См. схему заднего моста CV с поперечной канавкой.

Когда требуется замена оси CV? Наиболее частая причина замены оси CV – это поломка пыльника (на фото), из-за чего вытекает смазка.

Сломанный пыльник оси ШРУСа. Смотрите больше иллюстраций: Рис1, Рис2. Смотрите фото хорошего чехла оси CV.

Без должной смазки ШРУС долго не прослужит. Смотрите фото неисправной оси CV. Другие причины для замены оси CV включают чрезмерный износ или повреждение в результате аварии или из-за чрезмерной ржавчины.

Если неисправная ось CV не будет вовремя заменена, она может отделиться или заклинить во время движения, что создаст угрозу безопасности.
В автомобилях и внедорожниках с поперечно расположенным двигателем одна из осей CV длиннее (обычно правая сторона) и включает подвесной подшипник. Если подвесной подшипник изношен или шумит и не может быть заменен отдельно, заменяется также вся ось CV.

Каковы симптомы неисправной оси CV? Одним из распространенных признаков неисправности наружного шарнира является щелкающий звук при ускорении в поворотах. Чрезмерно изношенная ось CV может издавать лязг или щелчки при переключении между замедлением и ускорением.

Оси CV в некоторых автомобилях FWD, AWD и 4WD.

Если внутреннее соединение изношено или заедает, это может вызвать боковую тряску автомобиля (из стороны в сторону) при ускорении. В некоторых случаях неисправная ось CV может вызывать вибрацию.

Сколько стоит замена оси CV? В типичном маленьком

или средний переднеприводный автомобиль, замена одной передней оси CV на неоригинальную деталь стоит от 180 до 410 долларов. OEM-запчасти дороже, но качество OEM часто лучше. Замена задних осей CV, как правило, дороже из-за дополнительных трудозатрат. Нужно ли менять обе оси CV одновременно? Нет, это не обязательно; нет необходимости заменять ось CV, если она в хорошем состоянии.

Новая ось OEM CV.

ОЕМ и послепродажные мосты CV: Некоторые послепродажные мосты CV работают так же, как детали OEM. Тем не менее, мы знаем пару случаев, когда неоригинальные мосты CV изнашивались преждевременно. В обоих случаях изношенные полуоси CV производили щелчки/лязг при переключении между ускорением и замедлением на малой скорости. Мы бы порекомендовали запчасти OEM, если разница в цене не слишком велика. Качество оси CV особенно важно, если автомобиль оснащен мощным двигателем.

Можно ли спасти ось CV, заменив только сломанный пыльник? Да, если вы поймаете это раньше, и смазка не вытекла или вода еще не попала, это одно из возможных решений. Если пыльник оси CV был сломан в течение некоторого времени, как на этом фото, ось необходимо заменить.

Обычно все сводится к тому, какой вариант более рентабелен, а также к времени и доступности запчастей.

В некоторых случаях замена чехла требует лишь дополнительных усилий.

Реклама

Существуют неоригинальные пыльники, которые можно установить, не снимая всю ось CV, а только одну ее сторону. Они называются эластичными ботинками CV . Недостатком является то, что качество может быть не наравне с OEM-запчастями.

Каковы первые признаки поломки чехла оси CV? Если посмотреть на фото со сломанным пыльником выше, то видно, что смазка разбрызгана по всему колесу. Нередко снаружи на ободе можно увидеть жирные пятна, которые появляются там вскоре после поломки пыльника.

Хорошей новостью является то, что на оси CV в большинстве автомобилей распространяется гарантия на трансмиссию, которая обычно составляет 5 лет или 60 000 миль. Подробности смотрите в гарантийной брошюре. Как долго служат оси CV? Во многих автомобилях, если защитные кожухи не сломаны, мосты CV могут служить в течение всего срока службы автомобиля.

Читать далее:
Когда необходимо заменить ступичный подшипник?
Когда следует менять масло в раздаточной коробке?
Когда требуется замена сальника полуоси в автомобиле?
Как часто нужно обслуживать тормоза?
Когда требуется замена рычагов подвески?
Когда заменять тяги стабилизатора поперечной устойчивости?
Почему трясется руль при торможении на большой скорости?
Как часто нужно обслуживать тормоза?
Как сэкономить на ремонте автомобиля — Советы механику

3 типа мостов — передний мост, поворотный кулак и задний мост [Полная информация]

Типы мостов

Что такое автомобильный мост?

Типы осей:- Ось представляет собой вал, используемый для вращения и поддержки колес автомобиля. Ось играет очень важную роль в автомобиле. С одной стороны ось соединена с дифференциалом через солнечную шестерню, а с другой стороны она соединена с колесами.

В некоторых случаях оси крепятся к колесам и вращаются вместе с колесами, а в некоторых случаях оси крепятся к транспортным средствам, и относительно оси могут вращаться только колеса. Подшипники используются для второго случая.

Оси подразделяются на три категории:
1. Передняя ось
2. Поворотная ось
3. Задняя ось

1. Передняя ось: (Типы осей)

Передняя ось размещается на передней стороне автомобиля . На него устанавливаются передние колеса. Передняя ось обычно выполнена двутавровой в средней части и круглой или эллиптической на концах. Это поперечное сечение помогает оси выдерживать изгиб из-за высоких нагрузок, создаваемых весом автомобиля и крутящим моментом во время торможения.
Основные функции переднего моста:-

• Поддерживает вес передней части автомобиля
• Поглощает возникающие удары с помощью амортизаторов
• Облегчает рулевое управление

Неподвижные передние оси — это оси, которые зафиксированы и не вращаются вместе с колесами. Эти оси имеют высокую прочность и жесткость для поддержки транспортного средства. Концы передней оси предназначены для крепления осей шпилек.

B) Ведущий передний мост

Ведущие передние мосты такие же, как и неподвижные передние мосты, с той лишь разницей, что ведущие передние мосты используются для передачи крутящего момента от коробки передач к передним колесам при переднем приводе. транспортные средства. Он вращается вместе с передними колесами.

2. Поворотный кулак: (Типы осей)

Поворотный кулак обычно используется в передних колесах. Колеса соединены с поворотной цапфой с помощью шкворней. Он изготовлен из никелевой стали и легированной стали, содержащей хром и молибден. Он включает закрепленный контакт, который используется в легком приводе. Проушина балки оси фиксируется конусным шплинтом.

В концы вилки оси устанавливаются втулки из фосфористой бронзы, обеспечивающие опорную поверхность шкворня. Силы, действующие в вертикальном направлении, воспринимаются стальной шайбой или упорным подшипником, расположенным либо на верхней вилке, либо между нижней вилкой и нижней стороной балки оси.

(a) Elliot: – Для соединения с передней осью этот поворотный кулак использует вилку, шплинт и шкворень.
(b) Реверсивный Эллиот: – Этот тип оси имеет компоновку, противоположную поворотной цапфе Эллиота.
(c) Lamoine: – Этот поворотный кулак Lamoine имеет L-образный шпиндель вместо шарнира вилки.
(d) Задняя ось Lamoine: – Это полная противоположность стандартной оси Lamoine.

3. Задний мост: ( Типы мостов )

Задний мост расположен между дифференциалом и ведущими колесами для передачи мощности от дифференциала на ведущие колеса. Применяется на автомобилях с задним приводом.

Подшипники установлены на задней оси. Вертикальная нагрузка, поступающая на кожух моста, через рессоры передается через эти подшипники на вал и, следовательно, на колеса на землю. Реакция этой нагрузки между колесом и землей действует на колесо вверх.

A) Полуплавающая ось

Полуплавающая ось имеет подшипник, расположенный на оси и внутри картера оси. Он должен выдерживать все нагрузки автомобиля. Внутренний конец оси поддерживается боковой шестерней дифференциала. Колесо можно прикрутить прямо к нему, так как внешний конец фланцевый. В некоторых осях ступица колеса крепится шпонкой к внешнему концу оси. Нагрузка транспортного средства передается через корпус и подшипник, что вызывает изгиб или разделение оси. Полуплавающая ось является самой простой осью среди всех других типов. Он также дешев и поэтому широко используется в автомобилях.

Преимущества
• Простая конструкция
• Стоимость изготовления меньше

B) Полностью плавающая ось

Полностью плавающая ось имеет два радиальных шариковых или конических роликоподшипника, расположенных между корпусом оси и ступица колеса. Наружная часть оси выполнена фланцевой, на которую натянута двухколесная ступица. Ось не поддерживается подшипниками на обоих концах. Ось освобождается от всех нагрузок, вызванных весом транспортного средства и доверием. Он передает только крутящий момент. Эту ось можно снять с корпуса, не снимая колеса, сняв гайки. Этот тип оси дороже и тяжелее, чем другие оси.

C) Трехчетвертная плавающая ось

В трехчетвертной плавающей оси подшипник расположен между ступицей и корпусом оси. Следовательно, вес автомобиля переносится на картер моста. Боковая тяга и крутящий момент воспринимаются осью. Ось жестко закреплена на ступице. Это помогает в обеспечении ведущей связи и поддержании выравнивания колеса. Внутренний конец этой оси имеет ту же конструкцию, что и у полуплавающей оси. Он надежнее, но его конструкция непроста.

Источник изображения :- wisegeek, researchgate, spicerparts

Каковы преимущества жесткой подвески переднего моста?

Назначение автомобиля Система подвески:

Компоненты автомобиля и мосты работают в тяжелых условиях. Следовательно, они должны быть надлежащим образом подвешены, чтобы защитить их от разрушения или поломки. Кроме того, если передние и задние колеса, работающие на подшипниках, жестко прикреплены к раме, это приведет к чрезвычайно тряской/болезненной езде. Чтобы избежать передачи дорожных толчков пассажирам/находящимся в них людям, автомобиль должен изолировать свои колеса и оси от рамы шасси с помощью гибкого соединения. Для этого производители используют разные типы систем передней подвески. В идеале хорошая система передней подвески должна обладать пружинящими и амортизирующими качествами. Жесткая подвеска переднего моста является наиболее часто используемой конструкцией для автомобилей более раннего поколения.

Цели системы подвески автомобиля:

Ниже приведены цели системы подвески автомобиля.

Система передней подвески –

1. Защищает пассажиров от дорожных ударов. Таким образом, обеспечивается комфортная езда для них.
2. Предотвращает опрокидывание кузова автомобиля при движении по пересеченной местности или при повороте. Это помогает свести к минимуму склонность к качке, качке или вертикальному движению.
3.  Обеспечивает амортизирующий эффект. Таким образом, минимизируется воздействие нагрузок на узлы и механизмы автомобиля.
4. Поддерживает кузов автомобиля на идеальном уровне при движении по пересеченной местности. Это позволяет колесам двигаться вверх и вниз относительно кузова.
5. Изолирует конструкцию автомобиля от ударов и вибраций из-за неровностей дорожного покрытия, не влияя на его устойчивость.
6. Обеспечивает необходимую высоту конструкции кузова, а также выдерживает крутящий момент и реакции торможения.

Принципы жесткой системы подвески переднего моста:

Существует три основных принципа системы передней подвески, обеспечивающие удовлетворительную амортизацию автомобилей.

К ним относятся:

1. Уменьшение неподрессоренной массы, т. е. веса колес и других компонентов, воспринимающих дорожные удары.
2. Уменьшение качки или качки кузова до минимума за счет соответствующей конструкции и крепления пружин.
3. Удовлетворительно поглощает как небольшие, так и сильные дорожные удары с помощью одного амортизирующего устройства.

Система жесткой передней подвески Конструкция:

В автомобилях предыдущего поколения использовалась жесткая подвеска передней оси из-за ее простой конструкции. В этой конструкции используются две продольные листовые рессоры или поперечная рессора. Пружинный узел состоит из нескольких изогнутых металлических полос, уложенных друг на друга и скрепленных вместе. Узел рессоры крепится к передней оси U-образными болтами.

Компоненты листовой рессоры

Каждый конец рессоры соединяет раму через шарнирные втулки с помощью «отверстий для глаз», образованных на конце самого длинного листа. Один конец самой длинной створки крепится к передней подвеске болтом. Другой конец листа крепится к задней скобе рессоры. Как подвеска, так и дужка крепятся к раме болтом, как показано на схеме.

Жесткая передняя подвеска с листовыми рессорами Mahindra Utility.

Преимущества:

Жесткая подвеска балочного типа представляет собой простейшую конструкцию системы подвески первого поколения. Эта конструкция соединяет передние колеса через кованую жесткую ось, которая обычно является неведущей осью. Короткие оси поворачиваются на каждом конце передней жесткой оси и поддерживают рулевые механизмы передних колес.

Жесткая подвеска переднего моста

Многие коммерческие автомобили по-прежнему используют жесткую подвеску переднего моста, поскольку она может выдерживать большие нагрузки. Будучи очень прочной, жесткая подвеска передней оси может выдерживать огромные удары. Цельная/жесткая ось может выдерживать большие нагрузки. Он очень жесткий и не имеет много компонентов. Следовательно, обслуживание минимально или отсутствует.

Недостатки:

1. Сильная пружинистость из-за небольшого максимального отклонения пружины. Таким образом, он ограничивает вертикальное перемещение в пределах зазора между осью и двигателем.
2. Точное управление геометрией рулевого управления невозможно.
3. Высокая неподрессоренная масса, обеспечивающая минимальное сцепление колес.
4. Для обеспечения зазора двигатель должен располагаться за осью. Это уменьшает площадь салона.
5. Создает эффект избыточной поворачиваемости из-за плохой жесткости качения.

Из-за ряда недостатков передней подвески балки или жесткого моста производители используют импровизированную форму — независимую переднюю подвеску для легковых автомобилей, таких как седаны, купе и хэтчбеки.

Посмотреть переднюю подвеску жесткого моста в действии можно здесь:

Для получения дополнительной информации нажмите здесь.

Подробнее: Что такое снаряженная масса автомобиля?>>

сообщите об этом объявлении

О команде CarBikeTech

CarBikeTech — это технический блог. Члены команды CarBikeTech имеют более чем 20-летний опыт работы в автомобильной сфере. Команда CarBikeTech регулярно публикует специальные технические статьи об автомобильных технологиях.

Передний мост (автомобиль)

Передний мост и система рулевого управления

Передний мост несет на себе вес передней части автомобиля, а также облегчает управление и поглощает удары из-за изменений дорожного покрытия. Передние мосты, как правило, являются мертвыми мостами, но в небольших автомобилях компактной конструкции, а также в случае полного привода они являются ведущими мостами. Система рулевого управления преобразует вращательное движение рулевого колеса водителя в угловой поворот передних колес, а также увеличивает усилие водителя за счет рычага или механического преимущества для поворота колес. Система рулевого управления, помимо направления транспортного средства в определенном направлении, должна быть устроена геометрически таким образом, чтобы колеса совершали истинное качение без проскальзывания или задиров. Кроме того, рулевое управление должно быть легким и устойчивым с определенной степенью саморегулировки. Системы рулевого управления также могут быть с усилителем. В главе обсуждается конструкция переднего моста и его центровка, а также геометрия рулевого управления и системы рулевого управления.
27.1.

Передний мост

Передний мост (рис. 27.1) предназначен для передачи веса автомобиля от рессор на передние колеса с поворотом вправо или влево по мере необходимости. Чтобы предотвратить помехи из-за переднего расположения двигателя, а также для обеспечения большей устойчивости и безопасности на высоких скоростях за счет снижения центра тяжести дорожных транспортных средств, вся центральная часть оси опущена. Как показано на рис. 27.1, передний мост включает в себя ось-балку, поворотные кулаки с тормозными узлами, заднюю тягу и поворотный кулак.
Передние мосты могут быть ведущими мостами и неподвижными мостами. Ведущий передний мост содержит дифференциальный механизм, через который мощность двигателя передается на передние колеса. Для управления передними колесами в полуосях мостов находятся шарниры равных угловых скоростей. Не влияя на поток мощности через полуоси, эти шарниры помогают поворачивать поворотные оси вокруг шкворня.
Передние мосты, как правило, являются мертвыми мостами, которые не передают мощность. Ступицы передних колес вращаются на подшипниках качения конического роликового типа на рулевых шпинделях, являющихся составной частью поворотных кулаков. Чтобы колеса могли поворачиваться рулевым механизмом, рулевой вал и поворотный кулак в сборе шарнирно закреплены на конце оси. Штифт, который образует ось этого шарнира, известен как шкворень или штифт поворотного кулака. Обычно мертвые передние мосты бывают трех типов. В передних мостах типа Эллиот вилка шпинделя расположена на концах двутавровой балки. Концы осей раздвоены, чтобы удерживать между ними удлинитель поворотного кулака. Реверсивные передние мосты Elliot имеют откидную вилку шпинделя на самом шпинделе, а не на 9.Ось 0847. Вильчатая часть составляет единое целое с поворотным кулаком. Этот тип обычно используется, так как он облегчает установку опорной пластины тормоза на кованые ножки поворотного кулака. В переднем мосту типа Lemoine вместо шарнира вилочного типа используется L-образный шпиндель, который крепится к концу оси с помощью шарнира. Обычно используется в тракторах.

Рис. 27.1. Передний мост.
Используемая балка оси имеет двутавровое или двутавровое сечение и изготавливается из легированной кованой стали для обеспечения жесткости и прочности. По сравнению с глухими передними мостами, на ведущем переднем мосту используется совершенно другой тип поворотного механизма. Для соединения осей ступиц колес с ведущими полуосями на автомобилях с передними ведущими мостами применяют ШРУСы. Обычно используются Tracta, Rzeppa (или Sheppa) на Bendix с постоянной скоростью или универсальные шарниры.
Передние мосты подвергаются как изгибающим, так и сдвиговым нагрузкам. В статическом состоянии ось можно рассматривать как балку, поддерживаемую вертикально вверх на концах, т. е. в центре колес, и нагруженную вертикально вниз в центрах рессорных подушек. Вызванный таким образом вертикальный изгибающий момент равен нулю в точке опоры и линейно возрастает до максимума в точке нагрузки, а затем остается постоянным.
Таким образом, максимальный изгибающий момент = Wl, Нм
где, W = нагрузка на одно колесо, Н
I = Расстояние между центром колеса и подушкой рессоры, м
В динамических условиях вертикальный изгибающий момент увеличивается из-за неровностей дороги.
Но его оценка затруднена и, следовательно, обычно учитывается с помощью коэффициента запаса. Передняя ось также испытывает горизонтальный изгибающий момент из-за сопротивления движению, и он имеет природу, аналогичную вертикальному моменту, но очень малую величину и, следовательно, им можно пренебречь, за исключением тех ситуаций, когда он сравнительно велик.
Сопротивление движению также вызывает крутящий момент в случае передней оси опускаемого типа, как показано на рис. 27.2. Таким образом, части, выступающие за подушками пружины, подвергаются комбинированному изгибу и кручению.

Рис. 27.2. Нагрузки на переднюю ось.

Напряжение сдвига в оси возникает из-за тормозного момента и его величины (как показано на рис. 27.2)

27.1.1.

Типы передней ступицы в сборе

Конструкция поворотной цапфы зависит от того, является ли она ведущей или неведущей ступицей.

Неприводная ступица.

На рис. 27.4A показано типичное расположение подшипников для неведущей ступицы. Он состоит из цапфы, внешней цилиндрической ступицы с втулкой, пары конических роликоподшипников, сальника, корончатой ​​регулировочной гайки и шплинта, шайбы и пылезащитного колпачка (рис. 27.7).
Ступица цилиндрической втулки с центральным фланцем устанавливается на малый внешний и большой внутренний конический роликовый подшипник, которые опираются на поворотную цапфу. Ступица изготавливается из ковкого чугуна или стального литья. Подшипники рассчитаны на восприятие как радиальных, так и осевых нагрузок в собранном виде. Люфт между коническими роликами и внутренним и внешним кольцами компенсируется вращением узла ступицы с одновременным затягиванием регулировочной гайки до тех пор, пока не будет устранен весь свободный ход. Затем подшипники предварительно натягиваются путем затягивания гайки динамометрическим ключом до некоторого заданного значения крутящего момента. Затем гайка слегка ослабляется до тех пор, пока один из пазов в гайке не совпадет с отверстием в поворотной цапфе. Затем вставляется шплинт и сгибается, чтобы зафиксировать гайку на месте.

рис.27.4. Передний подшипник-ступица в сборе. A. Тип конического ролика. B. Шариковый подшипник.
Для более точной настройки некоторые производители рекомендуют затянуть регулировочную гайку до указанного крутящего момента перед тем, как отпустить гайку на заданную величину. Однако эту операцию не следует путать с предварительной загрузкой. Поскольку подшипник ступицы выдерживает тепло от тормозов, обеспечивается рабочий зазор, который сильно отличается от зазора, полученного после предварительного натяга подшипника. Фланцевая ступица поддерживает опорные катки и тормозной барабан или тормозной диск. Пылезащитный колпачок с центральным вентиляционным отверстием используется для закрытия конца втулки. Эта область ступицы не должна быть заполнена смазкой.

На рис. 27.4B представлен альтернативный вариант подшипникового узла, в котором используются две шариковые дорожки радиально-упорного типа, разделенные жесткой прокладкой. Гайка на этой нерегулируемой ступице полностью затянута с правильным значением крутящего момента.

Приводная ступица.

На рис. 27.5 показано типичное расположение ступицы для переднеприводного автомобиля. В картере поворотного кулака используются два подшипника, которые поддерживают как ступицу колеса, так и ведущий вал. Тип используемого подшипника определяется исходя из грузоподъемности опорного колеса.

Рис. 27.5. Передняя ступица с передним приводом.
27.1.2.

Нагрузки на подшипники передней оси

На рис. 27.6 показаны силы и реакции на поворотный кулак, когда автомобиль находится в состоянии покоя. Осевая нагрузка и нагрузка на подшипник поворотного кулака могут быть выражены через реакцию колеса на шпиндель колеса.
Пусть, Rw = реакция колеса на шпиндель, действующий вертикально через центр контакта шины с землей. Rt = нагрузка на упорный подшипник
Ru = нагрузка на верхний подшипник поворотного кулака Rl = нагрузка на нижний шарнирный палец
‘B’ и ‘C представляют собой центры нижнего и верхнего подшипников поворотного кулака соответственно. «А» — это точка на оси шпинделя в центральной плоскости колеса.

Рис. 27.6. Усилия и реакции на поворотный кулак.

Другие нагрузки, действующие на подшипник поворотного кулака, связаны с сопротивлением качению и дорожными ударами. Эти нагрузки пропорциональны статической нагрузке и, следовательно, могут быть учтены.
27.1.3.

Смазка подшипников

Весь узел ступицы частично заполнен смазкой. Радиальное манжетное уплотнение запрессовано внутрь ступицы рядом с большим подшипником. Кромка уплотнения обращена к этому подшипнику и надевается на цилиндрически обработанную поверхность поворотной цапфы.
Чрезмерное уплотнение ступиц подшипников консистентной смазкой вызывает взбалтывание и приводит к очень высоким рабочим температурам. Из-за высоких температур и чрезмерной механической обработки смазка разрушается и становится мягкой. Центробежная сила, действующая на смазку в ступице, выталкивает мягкую смазку наружу, так что она стекает к манжетному уплотнению и просачивается через кромки уплотнения. Смазки для подшипников изготавливаются на основе минерального масла, а для загущения масла добавляются соединения кальция, натрия или лития. Консистенция смазки зависит от вязкости базового масла, а также от структуры и свойств добавленного металлического мыла. К трем наиболее важным свойствам смазки относятся
(i) температура плавления, при которой смазка теряет свое полутвердое состояние,
(ii) ее устойчивость к загрязнению и разбавлению водой и
(Hi) ее способность выдерживать механическую обработку до разрушения смазки. Относительные рабочие свойства широко используемых консистентных смазок для подшипников приведены в таблице 27.1.

Таблица 27.1. Эксплуатационные свойства широко используемых смазок.

	Верхний предел температуры
Типы жирного мыла	Кратковременный K	Непрерывный K	Водонепроницаемость	Механическая стабильность
Кальций	353	323	Хороший	Ярмарка
Натрий	393	353	Бедный	Хороший
Литий	423	393	Хороший	Хороший

Для проверки подшипника и уплотнения снимают шплинт и корончатую гайку на конце поворотной цапфы и снимают узел ступицы.
