Силовая передача трактора ДТ-75
Главная » Полезные статьи
Автор admin На чтение 4 мин. Просмотров 200 Опубликовано
Силовая передача состоит из главной муфты сцепления, карданной передачи, увеличителя крутящего момента (УКМ) 1 (рис. 1), коробки передачи 2, заднего моста 3 и конечных передач 5.
а — вид слева; б — вид справа; 1 — увеличитель крутящего момента; 2 — коробка передач; 3 — задний мост; 4 — передний бугель; 5 — конечные передачи; 6 — бугель опоры; 7 — задняя опора.
Увеличитель крутящего момента, коробка передач, задний мост и конечные передачи собраны в единый узел, называемый трансмиссией.
Двигатель вместе с главной муфтой сцепления и трансмиссия установлены на раме трактора и соединены между собой карданной передачей.
Вращение от коленчатого вала двигателя передается ведущим колесам трактора последовательно через главную муфту сцепления, карданную передачу, увеличитель крутящего момента, коробку передач, задний мост и конечные передачи. При этом понижается скорость передаваемого вращения так, что число оборотов ведущих колес становится значительно меньше числа оборотов коленчатого вала двигателя, а вращающие усилия возрастают. В результате этого обеспечиваются необходимые скорости и тяговые усилия трактора.
Коробка передач и задний мост смонтированы в едином отлитом из чугуна массивном корпусе, который внутри разделен литыми вертикальными перегородками на отсеки.
1 — отверстие для стакана переднего подшипника вторичного вала; 2 — отверстие для стакана переднего подшипника дополнительного вала; 3 – отверстие для стакана переднего подшипника вала заднего хода; 4 — отверстие для стакана переднего подшипника первичного вала; 5 — отсек коробки передач; 6 — правый отсек тормозов заднего моста; 7 — центральный отсек заднего моста; 8 — левый отсек тормозов заднего моста; 9 — плоскость крепления конечной передачи; 10 — отверстие для центрирования конечной передачи.
В переднем отсеке 5 (рис. 2) размещена коробка передач, в задних трех (двух боковых 6 и 8 и центральном 7) — механизмы заднего моста.
Сверху отсеков, выполненных открытыми для монтажа, прикреплены болтами крышка коробки передач с механизмом переключения и крышки заднего моста.
К передней плоскости прикрепляют увеличитель крутящего момента, а справа и слева устанавливают конечные передачи.
Каждая конечная передача фланцем корпуса прикреплена к боковым стенкам крайних отсеков заднего моста и бугелем 6 (см. рис. 1) — к задней плоскости корпуса. Опоры 7 в промежутках между корпусом и конечными передачами имеют цилиндрические шейки, которыми собранную трансмиссию устанавливают в полуцилиндрические расточки бугелей задних кронштейнов 14 (см. рис. 3) рамы, а полуцилиндрической расточкой переднего бугеля, прилитого снизу отсека коробки передач, — на цилиндрическую опору 18, приваренную к заднему поперечному брусу рамы.
1 — передний бугель; 2 — передняя ось; 3 — передняя опора; 4 — передний кронштейн; 5 — буксирный крюк; 6 — втулка; 7 — надставка; 8 — верхняя головка; 9 — верхний кронштейн; 10 — штифт; 11 — опора управления; 12 — задний фланец; 13 — заглушка; 14 — задний кронштейн; 15 — соединительный кронштейн; 16 — штифт; 17 — задняя ось; 18 — опора корпуса силовой передачи; 19 — поперечный задний брус; 20 — скоба масляного бачка; 21 — лонжероны; 22 — верхняя ось; 23 — кронштейн упорного яблока; 24 — защитный колпак; 25 — цапфа; 26 — накладка; 27 — поперечный передний брус; 28 — козырек; 29 — опора коленчатой оси; 30 — фланец; 31 — бугель груза; 32 — кронштейн передней опоры двигателя; 33 — груз; 34 — бампер; 35 — штифт.
После установки и затяжки болтами крышки 61 (см. рис. 4) бугеля передней опоры и соединительных кронштейнов 15 (см. рис. 3) трансмиссия будет закреплена на раме в трех точках: шейками опор конечных передач — в бугелях задних кронштейнов рамы и передним бугелем — на опоре, приваренной к ее заднему поперечному брусу.
Для смягчения действия нагрузок, передаваемых на механизмы силовой передачи, и для компенсации неточностей изготовления передний бугель затягивают через резиновое кольцо 60 (см. рис. 4), установленное в кольцевую проточку опоры бугеля.
47 — дополнительный вал; 48 — вилка переключения пятой и шестой передач; 49 — ось вилок переключения пятой — шестой и седьмой передач; 50 — вал заднего хода; 51 — ось двуплечего рычага; 52 — вилка переключения передачи заднего хода; 53 — двуплечий рычаг; 54 — ось вилки переключения передачи заднего хода; 55 — планки переключения; 56 — стопорный винт; 57 — распорная втулка; 58 — опорная планка; 59 — болт крепления опорной планки; 60 — резиновое кольцо передней опоры корпуса коробки передач и заднего моста; 61 — крышка бугеля передней опоры корпуса коробки передач и заднего моста; 62 — пробка сливного отверстия с магнитом.
Кинематическая схема силовой передачи приведена на рисунке 5, число зубьев шестерен и их модули указаны в таблице 1, а передаточные числа — в таблице 2.
1 — главная муфта сцепления; 2 — муфта сцепления УКМ; 3 — муфта свободного хода; 4 — коробка передач; 5 — задний мост; 6 — конечная передача; 7 — вал отбора мощности
[Шаров М.А. и др. Трактор ДТ-75. 1970 г.]
- Статьи по теме:
- Общие сведения о трансмиссии трактора
- Механизмы трансмиссии и их назначение
- Трансмиссия трактора Т-100М
- Силовая передача трактора ДТ-20
Коробка — передача — трактор
Cтраница 1
Коробка передач трактора должна иметь достаточное количество передач, чтобы его работа в заданном диапазоне тягового усилия вполне отвечала необходимым требованиям, была производительной и экономичной.
[1]
Коробки передач тракторов автоматические — сборка, регулировка и испытание.
[2]
| Кинематическая схема КП трактора Т-150 К.
[3] |
Коробка передач трактора К-700 имеет четыре диапазона переднего хода и два диапазона заднего хода ( рис. 5), а также четыре переключаемых под нагрузкой передачи. В трансмиссии этого трактора главная муфта сцепления отсутствует, ее заменяют муфты коробки передач.
[4]
| Кинематическая схема коробки передач МТЗ — 80А.
[5] |
Коробка передач трактора МТЗ-80А ( рис. 7) имеет три диапазона переднего хода ( транспортный, рабочий, и резервный) и один диапазон заднего хода, управляемые зубчатыми муфтами.
[6]
Кинематическая схема коробки передач МТЗ — 80. 1 — первичный вал. 2 — вал привода ВОМ. 3 — промежуточный вал.
[7] |
Коробка передач трактора МТЗ-80А взаимозаменяема с синхронизированной коробкой передач с таким же числом передач и диапазонов. В синхронизированной КП гидроуправляемые фрикционные муфты заменены синхронизаторами, установленными на первичном валу.
[8]
Коробка передач трактора МТЗ-80 ( рис. 96) состоит из трех редукторов ( переднего А, основного Б и заднего В), включенных в силовую цепь последовательно.
[9]
Коробка передач тракторов МТЗ-50 / 52 и МТЗ-80 / 82 ( рис. 125) составная, трехвальная, девятиступенчатая, с прямой передачей и двуступенчатым редуктором обеспечивает девять передач переднего и две передачи заднего хода.
[10]
Коробка передач тракторов Т-40, Т-40 М с поперечным расположением валов размещена в общем корпусе 16 ( рис. 126) заднего моста и обеспечивает полное реверсирование всех передач на переднем и заднем ходу, из которых одна является замедленной.
[11]
Коробка передач трактора Т-150 К ( рис. 127) четырехскорост-ная, с шестернями постоянного зацепления, фрикционами и хо-ддуменьшителем обеспечивает в сочетании с раздаточной коробкой восемь передач вперед, четыре назад и восемь замедленных.
[12]

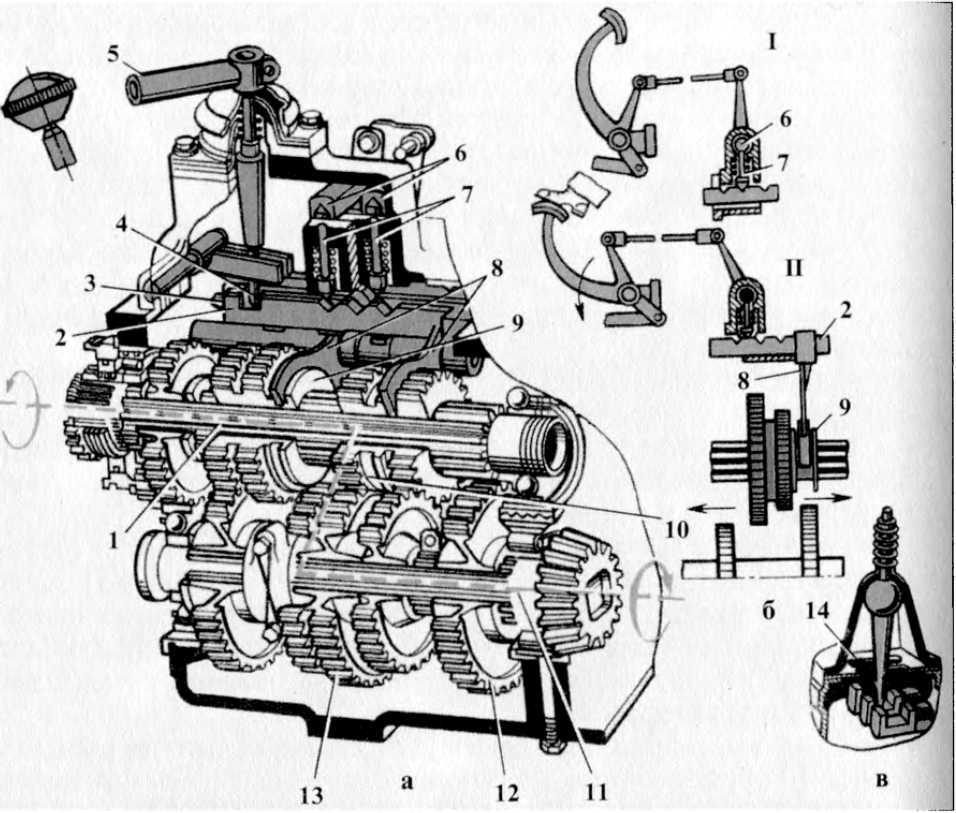

Коробка передач трактора ДТ-75 ( рис. 130) четырехходовая, семиступенчатая, с подвижными каретками и блокировкой механизма переключения передач. Корпус коробки и корпус заднего моста представляют собой общую отливку.
[13]
Коробка передач трактора Т-4 ( рис. 131) обеспечивает получение восьми передач переднего и четырех передач заднего хода. Она состоит из двух основных узлов: коробки с четырьмя парами шестерен и реверс-редуктора, обеспечивающего получение четырех передач пониженного ряда и четырех передач заднего хода. Реверс-редуктор крепится к коробке передач, а сама коробка — к передней стенке корпуса заднего моста и центрируется относительно него по стакану заднего подшипника вторичного вала.
[14]
Коробка передач трактора Т-74 дает шесть передач переднего и одну заднего хода. Вариант коробки с ходоуменьшителем позволяет получить еще три замедленные передачи.
[15]
