Кормоуборочный комбайн КСК-100. Устройство и схема

Самоходный кормоуборочный комбайн КСК-100 предназначен для уборки силосных культур с одновременным измельчением стеблей и погрузкой их в транспортные средства; может применяться для скашивания трав и подбора валков на сенаж, травяную муку и др.

Кормоуборочный комбайн КСК-100

Устройство КСК-100

Основные сборочные единицы комбайна — жатка, самоходный измельчитель, включающий в себя шасси, двигатель, механизмы передач, рулевое управление, органы контроля и управления. Комбайн может оснащаться жаткой для уборки трав, подборщиком валков и сменным измельчителем.

Схема комбайна КСК-100: 1- режущий аппарат; 2 — мотовило; 3 — шнек жатки; 4 и 5 — верхние вальцы; 6, 7 и 8 — нижние вальцы; 9 — противорежущий брус; 10 — измельчающий барабан; 11 — отсекатель; 12 — силосопровод; 13 — направляющий козырек.

Принцип работы

Технологический принцип работы комбайна КСК-100 заключается в следующем. Растительная масса подается граблинами мотовила к шнеку. Шнек сужает ее поток и направляет в питающий аппарат. Масса сжимается верхними и нижними вальцами и по противорежущему брусу попадает к барабану, где измельчается.

Работа жатки

Далее измельченная масса по силосопроводу направляется в движущееся сбоку от комбайна или прицепленное сзади к нему транспортное средство. При комплектовании силосоуборочного комбайна КСК-100 сменным измельчающим аппаратом со швырялкой, измельченная барабаном масса попадает в швырялку и по силосупроводу направляется в транспортное средство.

Комбайн КСК-100 и его модификации в течении многих десятков лет являлись основными кормоуборочными комбайнами на территории СССР и странах СНГ.

Технические характеристики комбайна КСК-100

Тип двигателя

СМД-72

Д-260.4

Эксплуатационная мощность двигателя, кВт (л. с.)

147 (200)

Удельный расход топлива, г/кВт.ч (г/л.с.ч.)

228 (168)

221(162)

Число и расположение цилиндров

6-V-образный

Пропускная способность, кг/с
— зеленой травы

10

— подвяленной травы

7

— кукурузы на силос

25

Расчетная регулируемая длинна резки, мм

5−100

Рабочая скорость, км/ч

до 12

Транспортная скорость, км/ч

до 20

Ширина захвата сменных рабочих органов, м:
— жатки барабанной для грубостебельных культур

3,0

— жатки для уборки грубостебельных культур

3,4

— жатки для уборки трав

4,2

— подборщика

2,2

Принцип работы зерноуборочного и кормоуборочного комбайна.

Устройство

Зерноуборочный комбайн широко распространен в сельском хозяйстве для уборки пшеницы, рожи, ячмени и других колосовых культур. Кроме того, данная машина выполняет задачи и по сборке других технических сортов зерновых, таких как подсолнечник, зернобобовые, мелкосеменные смеси, гречиха и рапс. Наиболее распространенными комбайнами считаются самоходные комплексы «Вектор», «Дон-1200» и «Дон-1500» с производительностью 8-12 тонн за один час. Потери зерна при этом не превышают 1,5%. Эти сельскохозяйственные комплексы представляют собой сложные механизмы, выполняющие определенные операции по следующей технологической цепочке:

  • срезание хлебных колосьев, подача их к молотильне и обмолот
  • очищение вороха, перемещение в бункер и выгрузка зерна.

Выполнение этих операций ручным способом требует колоссального физического труда, и в связи с этим на помощь приходят комбайны, прекрасно функционирующие в полях. Они быстро собирают зерновые и автоматически отделяют нужную часть урожая в зависимости от выбранной настройки, адаптированной под ту или иную культуру.

Навигация по статье

Устройство и схема работы комбайна

Насколько комбайн функционален, настолько и конструктивно прост, несмотря на наличие большого количества элементов, которые при одновременной работе значительно повышают эффективность сбора урожая.

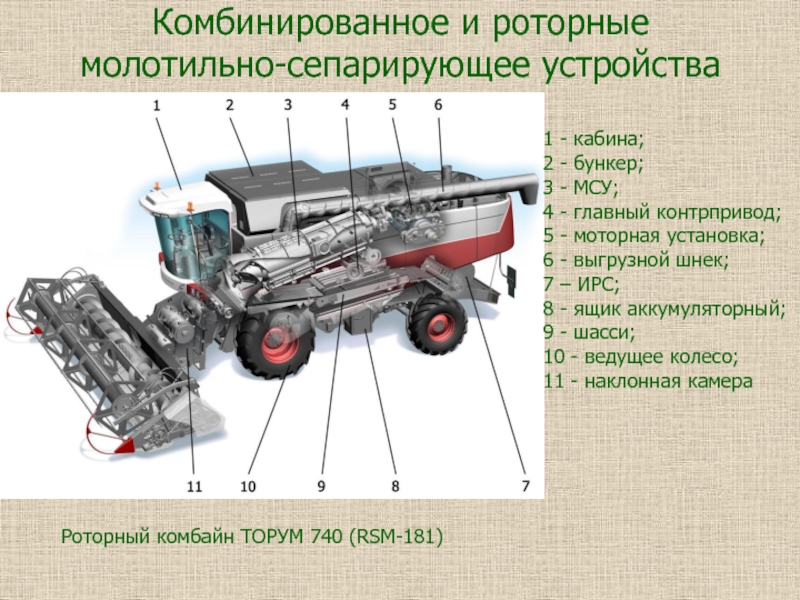

В соответствии с классической конструкцией комбайн состоит из следующих компонентов:

  • жатки
  • бункера
  • проставки
  • трансмиссии
  • ходовой части
  • гидравлической части
  • электрической части
  • двигателя
  • наклонной камеры
  • молотильно-сепарирующего устройства (МСУ)
  • органов управления
  • кабины
  • электронно-контрольной системы.

Данный набор компонентов наряду с их высокой производительностью обеспечивает длительную и эффективную работу. Однако от оператора требуется постоянный контроль за состоянием всех элементов комбайна, которые можно заменить при необходимости. Своевременное обслуживание (заточка лезвий, замена расходных материалов) продлит срок службы и повысит долговечность.

Классическая схема работы комбайна предусматривает раму, которая является основой всей силовой конструкции. На раму опираются передний и задний мосты. При этом сзади установлены ведущие колеса, а сзади – поворотные. Помимо этого, на раме закреплены ряд молотильных приспособлений, транспортировочных устройств, ДВС, кабина с органами управления, гидравлическая система, электрооборудование и сам бункер для сбора урожая. В передней части с помощью шарниров зафиксирована жатвенная часть, а сзади установлен копнитель для соломы или измельчитель.

Краткий принцип действия комбайна

У зерноуборочного комбайна может быть несколько операций одновременно. Техника перемещается по полю и срезает зерновые культуры, которые затем подаются в молотильный аппарат для последующего обмолота зерна от колосьев. Следующим этапом является очищение обработанного зерна от постороннего мусора для получения готового продукта.

Он подается в готовый бункер, который постепенно заполняется по мере обработки поля. Его содержимое опустошается в месте выгрузки, после чего комбайн снова готов к выполнению вышеуказанной технологической цепочки задач. Учитывая все эти функциональные возможности, такую машину можно назвать универсальной, способной заменить жатку, молотилку, веялку и другие узкоспециализированные средства для сбора урожая. Более того, возможности комбайна можно расширить благодаря установке навесного оборудования.

Как работает оборудование комбайна

Подробный принцип действия зерноуборочного комбайна можно разделить на несколько этапов.

  1. Мотавильный механизм наклоняет хлебостои, затем производится обрезка культуры режущим аппаратом
  2. На шнек поступает растительная масса, которая постепенно сужается и подается в наклонную камеру, а после нее – в МСУ по транспортировочной ленте
  3. В работу вступает принимающий битер для уборки пшеницы, который перемещает сырье к барабану, а специальный камнеуловитель не допускает попадания камней и тяжелых предметов, которые мгновенно откидываются винтовыми лопастями
  4. Дека принимает колосья, которые проходят через бичи и выбиваются через специальные насечки, затем с целью уменьшения потерь прямые биения заменяются на скользящие
  5. После сталкивания соломенной массы с поперечной планкой начинается процесс отделения в сепарирующей зоне. Она обмолачивает всю соломенную массу, из которой получается до 80% зерновых культур, а остаток распушается на соломотрясе
  6. После прохождения зерен через клавишный механизм происходит их очищение на специальной решетке, а солома переходит в копнитель
  7. Передвижение вороха осуществляется от МСУ и соломотряса по стрясной доске прямо к пальчиковой решетке, где происходит процесс очищения путем выдувания примесей мощным потоком воздуха, исходящим от вентиляторов. Зерно скатывается по доске и поступает в шнек
  8. После шнека колосья попадают в колосовой элеватор, затем их принимает распределительный шнек, а потом они попадают в отбойный битер и барабан. Происходит повторное обмолачивание
  9. Шнек переносит сырье в зерновой элеватор и бункер, затем происходит уплотнение соломы при помощи прессующей камеры половонабивателя, который наполовину уплотняет солому, попавшую в копнитель и направляет полову на дно устройства.

После его заполнения оператор жмет на соответствующую педаль и выгружает копну. После выгрузки происходит автоматическое закрытие копнителя. Если вместо него установлен измельчитель, тогда мякина перемалывается и разбрасывается по полю.

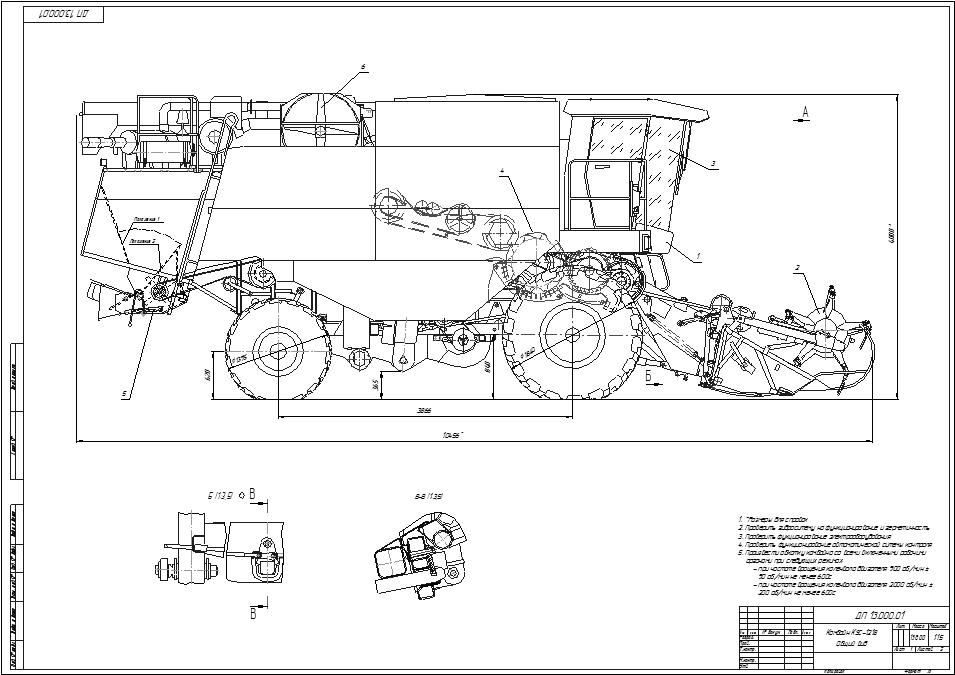

Схемы и наглядные пособия по устройству и работе комбайна

Подготовка комбайна к работе

Подготовка комбайна к работе подразумевает ряд мероприятий, при которых должны быть учтены все нюансы. Потеря хлебной массы при обмолоте является типичной проблемой, которая не поддается стандартизации. Поэтому ее частично решают путем совершенствования комбайна, который оснащают дополнительным оборудованием, наделенным широким набором регулировок. Благодаря этому можно снизить издержки.

Безусловно, оборудование необходимо правильно настроить, что и является залогом бесперебойной и эффективной обработки урожая с минимальными потерями. Для этого уделяют особое внимание настройке зерноуборочного комбайна, а именно следующим параметрам:

  • диапазон скоростей молотильного барабана устанавливают в пределах 900-1300 об/мин
  • скорость вращения вентилятора не должна превышать 700-850 об/мин
  • зазор основной деки на уровне 8-12 мм, а отверстие решета – 8-10 мм
  • пазы вентилятора – точки 2-3.

Как правило, агрегат готов к работе после проверки его технического состояния, комплектности, а также тестовой работы всех транспортировочных систем и единиц комбайна. Детальная проверка позволит выявить неполадки и заранее устранить их перед выездом в поле. Ниже представлены узлы, которые подвергаются обслуживанию в первую очередь.

  • проверка всех крепежей, фиксаторов, ремней и цепей
  • контроль расположения шкивов, контуров и звездочек
  • проверка деталей на герметичность
  • замена масла и фильтров в двигателе, мостах и трансмиссии при необходимости
  • проверка усилия на педалях управления.

Правила и порядок эксплуатации комбайна

  1. Обслуживание ДВС и коробки передач, проверка масла в гидравлике и топливном баке, доливка охлаждающей жидкости в радиатор
  2. Оператор выбирает подходящую передачу и начинает движение вперед на среднем положении рычага хода. По мере изменения скорости движения проверяются тормоза
  3. При температуре воздуха ниже нуля градусов Цельсия необходимо подождать несколько минут работы двигателя на холостом ходу
  4. Переход на следующую передачу происходит только на ровной поверхности. Для этого переключатель устанавливается в положение «нейтраль» и выбирается нужная передача
  5. Перед выездом комбайна на дороги общего пользования жатка должна быть установлена на своем месте, а также надо заранее отрегулировать передние и задние фары, с включенным ближним светом, а зерновой бункер опустошить
  6. Работа тормозной системы комбайна должна быть плавной, а при движении вниз по наклонной запрещается включать нейтральную передачу
  7. Во время езды по полю задействуется управление тормозами, что позволяет снизить радиус разворота. На слишком мягком участке допускается уменьшение давления в передних шинах, а на крутых склонах – надо наоборот повысить давление для улучшения устойчивости. При этом также снижается вероятность перевертыша, если бункер загружен на половину
  8. Обеспечить равномерную загрузку при обмолоте хорошо помогают высокие обороты двигателя. По мере увеличения оборотов важно контролировать скорость движения, высоту среза и мотовилы таким образом, чтобы поддерживать равномерную и непрерывную загрузку хлеба. Убедиться в правильности отрегулированных параметров можно с помощью пробного заезда.

Как работают зерноуборочные комбайны — Объясните это

Как работают зерноуборочные комбайны — Объясните это

Вы здесь:
Домашняя страница >
Транспорт >
Зерноуборочные комбайны

  • Дом
  • индекс А-Я
  • Случайная статья
  • Хронология
  • Учебное пособие
  • О нас
  • Конфиденциальность и файлы cookie

Реклама

В 1800 году что-то вроде 90 процентов всего населения США было
наемные работники на земле; перенесемся на 200 лет вперед, и вы найдете
только 2 процента людей сейчас работают таким образом. Что вызвало это
удивительные изменения в обществе? Одним из важных факторов было развитие
огромных автоматизированных машин, таких как зерноуборочных комбайнов , которые делали каждый
сельскохозяйственный рабочий гораздо более производительным. Давайте посмотрим поближе
как они работают!

Фото: Типичный зерноуборочный комбайн производства Case IH; другие производители включают John Deere, Gleaner, New Holland и Claas. Фотография любезно предоставлена ​​американским проектом Кэрол М. Хайсмит в архиве Кэрол М. Хайсмит, Отдел эстампов и фотографий Библиотеки Конгресса.

Фото: Вверху: Чрезвычайно широкая жатка в передней части комбайна делает невозможным движение по узкой проселочной дороге, так как же перемещать его с поля на поле? Внизу: К счастью, жатку можно снять и буксировать на специальном прицепе сбоку за трактором. Это простая работа, которая занимает всего несколько минут.

Содержание

  1. Что включает в себя сбор урожая?
  2. Внутри зерноуборочного комбайна
  3. Теперь немного подробнее!
  4. Всегда ли комбайны выглядели так?
  5. Различные типы зерноуборочных комбайнов
  6. Узнать больше

Что включает в себя сбор урожая?

Культуры, которые мы выращиваем на наших полях, такие как пшеница, ячмень и рожь,
съедобны лишь частично. Мы можем использовать семена на верхушке каждого растения (известные
как зерно ), чтобы сделать такие продукты, как хлеб и крупы, но
сухие покрытия семян ( мякина ) несъедобны и должны быть выброшены,
вместе со своими стеблями.

Фото: Пшеница – одна из важнейших зерновых культур в мире. Все, что мы едим, — это маленькие зерна на верхушках каждого стебля (показаны небольшими кучками рядом). Фото Скотта Бауэра предоставлено Министерством сельского хозяйства США/Службой сельскохозяйственных исследований (USDA/ARS).

Прежде чем были разработаны современные машины, сельскохозяйственные рабочие должны были
собирать урожай, выполняя ряд трудоемких операций один
после другого. Сначала им пришлось срезать растения черенком с длинной ручкой.
инструмент, например коса. Далее им предстояло отделить съедобное зерно
от несъедобной мякины путем отбивания срезанных стеблей — операция, известная как обмолот . Окончательно,
они должны были очистить весь оставшийся мусор от семян, чтобы сделать их
подходит для использования на мельнице. Все это заняло много времени и много
людей.

К счастью, современные комбайны делают все
работу автоматически: вы просто ведете их через поле
посевы, и они сами срезают, обмолачивают и очищают зерна, используя
вращающиеся лопасти, колеса, сита и элеваторы. Зерно собирается в бункере
внутри комбайна (который периодически выгружается в тележки
тянут тракторы, которые едут рядом), а мякина
и стебли вырываются из большой выходной трубы сзади и падают обратно на поле.

Фото: Зерноуборочные комбайны — это гигантские машины, которые на самом деле не предназначены для небольших дорог.
Этот Massey Ferguson Cerea 7274 весит 13 800 кг (13,8 тонны или примерно 13,5 тонны), имеет высоту 4 м (13 футов) и длину 10,2 м (33,4 фута). Его основной бак вмещает 9500 литров (2156 сухих галлонов) зерна.

Внутри зерноуборочного комбайна

Внутри зерноуборочного комбайна происходит очень много всего — шестерни,
лезвия, шнеки (винты, которые перемещают срезанные культуры), конвейеры, ремни,
рычаги и колеса — так
Я значительно упростил все, чтобы было легче следовать. Грубо говоря, вот как работает комбайн:

  1. Зерновые культуры собираются передней жаткой, на концах которой имеется пара острых клещей, называемых делителями урожая. Вообще говоря, чем шире жатка, тем быстрее и эффективнее комбайн может срезать поле. Различные жатки используются для уборки разных культур; жатка часто имеет гидравлический привод и может подниматься, опускаться и наклоняться под разными углами из кабины. Жатка может быть снята и отбуксирована за комбайном в продольном направлении, чтобы она могла проходить по узким дорожкам.
  2. Медленно вращающееся колесо, называемое мотовило (или приемное мотовило), толкает урожай вниз к режущему аппарату. Катушка имеет горизонтальные стержни, называемые летучими мышами, и вертикальные зубья или зубцы для захвата стеблей растений.
  3. Режущий брус проходит по всей длине жатки под барабаном. Его зубы (иногда называемые косящими пальцами) многократно открываются и закрываются, чтобы срезать стебли у их основания, как у гиганта.
    электрические ножницы для живой изгороди подметают на уровне земли.

  4. Фото: Слева: Широкая широкая жатка зерноуборочного комбайна John Deere.
    Справа: вид крупным планом. Фотография Кэрол М. Хайсмит предоставлена ​​Колорадской коллекцией Gates Frontiers Fund в архиве Кэрол М. Хайсмит, Библиотека Конгресса, отдел эстампов и фотографий.

  5. За режущим брусом срезанные культуры подаются к центру с помощью вращающихся шнеков (шнеков) и перемещаются по конвейеру к обрабатывающему механизму внутри основной части комбайна.
  6. Молотильный барабан отбивает скошенные культуры, чтобы разбить и стряхнуть зерна со стеблей.
  7. Зерно падает через сита в сборный резервуар внизу.
  8. Нежелательный материал (солома и стебли) проходит по конвейерам, называемым соломотрясами , к задней части машины. В бункер попадает больше зерна.
  9. Когда зерновой бункер полон, рядом с комбайном едет трактор с прицепом сзади. Зерно поднимается из бункера элеватором и выбрасывается из боковой трубы (иногда называемой 9-й). 0027 разгрузчик ) в прицеп.
  10. Нежелательные стебли и мякина падают с задней части машины. Некоторые комбайны имеют вращающийся механизм разбрасывателя , который разбрасывает солому на большую площадь. Иногда солома прессуется пресс-подборщиком и используется в качестве подстилки для животных.

Фото: Выгрузка зернового бункера зерноуборочного комбайна в прицеп, который буксирует идущий рядом трактор. Жатка комбайна (режущий нож) поднята вверх, чтобы водитель мог совершать круговые движения.
вокруг припаркованного прицепа и равномерно заполните его. Посмотрите внимательно на заголовок, и вы увидите оба барабана (черные).
и ножевой брус (зеленый) под ним.

Теперь немного подробнее!

Схема в разрезе ниже взята из патента на комбайн John Deere (патент США № 4,450,671: Комбайн с модифицированной наклонной камерой), любезно предоставленного Управлением по патентам и товарным знакам США, и включает около 130 различных насадок!

Вы будете рады услышать, что я не собираюсь рассматривать их все (вы можете посмотреть сам патент, если вам действительно нужны такие подробности), но я раскрасил несколько частей, которые мы раскрасили. уже посмотрел, так что вы можете видеть, где они вписываются в реальную машину. Слева направо ищите:

  • 40: Ролик (не показан, но я указал его положение фиолетовым кружком). Он удерживается на месте рычагами катушки, 48.
  • 50: Режущий брус (синий, снизу).
  • 80: Молотильный барабан (красный).
  • 30/90: Конвейеры и шнековые шнеки (желтые), которые перемещают материал через машину.
  • 42: Гидравлические цилиндры (серые, внизу), которые поднимают и опускают жатку.
  • 28: Решета (фиолетовые), очищающие зерно.
  • 100: Соломотряс (синий)
  • 18: Зерновой бункер (оранжевый). Он расположен как седло над центральным механизмом соломотряса с неглубокой средней частью и двумя более глубокими секциями, которые простираются по обе стороны.
  • 36: Разгрузочная труба (темно-зеленая), на основе шнекового механизма.
  • 19: Двигатель (красный) находится за водителем. Приводной вал (синий, 102) приводит в движение все механизмы внутри.
  • 14: передние ведущие колеса (светло-серые) зафиксированы (не управляются). Задние колеса (15) поворачиваются для управления комбайном.

Всегда ли комбайны выглядели так?

Не совсем так! Вот гужевой комбайн 1902 года. Вы можете разглядеть катушку справа, но самое интересное — это огромное количество лошадей — обычно около 30 — которые нужны этой машине, чтобы ее тянуть!

Фото: Комбинированный комбайн мощностью 30 с лишним лошадиных сил, режущая, молотильная и мешковая машина, на фото: Уолла-Уолла, Вашингтон, около 1902 года. Фото Андервуд и Андервуд любезно предоставлено
Библиотека США
Конгресс.

Вот несколько более современный комбайн Caterpillar для сбора пшеницы 1900 года, явно приводимый в движение паровым двигателем:

Изображение: комбайн Caterpillar с паровым двигателем. Фото предоставлено
Библиотека США
Конгресс.

Вот рисунок комбайна Gleaner 1930-х годов, который похож на машины, изображенные выше. Я раскрасил и упростил четыре основные части:

  1. В передней части машины, справа, у нас есть барабан (красный), который втягивает урожай.
  2. Далее у нас есть режущий блок (оранжевый), включая косу (синюю), которая измельчает урожай.
  3. После того, как урожай срезан, он измельчается в молотилке (желтый).
  4. Осталось только отделить пшеницу от ненужных стеблей и плевел в сепараторе (зеленый).

Произведение: Комбайн Gleaner, разработанный Перреном Дж. Хэнсоном и запатентованный 21 июня 1932 года. Подробнее о том, как он работает, можно прочитать в патенте США № 1,863,691: Зерноуборочный комбайн (через патенты Google). Работа предоставлена ​​Управлением по патентам и товарным знакам США.

Различные типы зерноуборочных комбайнов

Хотя для большинства людей все зерноуборочные комбайны выглядят одинаково, есть несколько отличий
вариации: разные виды культур требуют разной стрижки и обработки. Большинство комбайнов имеют сменные жатки, поэтому они могут собирать все виды культур. Этот John Deere оснащен кукурузной жаткой, специальным типом жатки с большими прочными зубьями для уборки кукурузных початков:


Фото: Уборка кукурузы. Слева: вид спереди; Справа: взгляд из кабины на приближающиеся посевы кукурузы. Фотографии Уоррена Гретца предоставлены Министерством энергетики США/Национальной лабораторией возобновляемых источников энергии (DOE/NREL).

Хлопок требует особого обращения. Вот хлопкоуборочный комбайн John Deere, который похож на крест
между комбайном (спереди) и сенатором (сзади). Вместо того, чтобы извергать зерно
и соломы, эта машина сжимает и упаковывает хлопок в гигантские круглые тюки (называемые «модулями») и заворачивает их в защитный пластик. Когда тюк готов, гидравлическая задняя часть машины поднимается и сбрасывает его на поле сзади.


Фото: Сбор хлопка. Слева: вид спереди; Справа: вид сзади показывает гидравлическое отверстие, которое выбрасывает тюки с хлопком. Фотографии Кэрол М. Хайсмит в архиве Кэрол М. Хайсмит, Библиотека Конгресса, Отдел эстампов и фотографий. Оригинальные фотографии
здесь
и здесь.

Огромным жаткам нужны огромные колеса, чтобы держать их высоко, но не всегда. Некоторые комбайны оснащены полугусеницами спереди (как миниатюрные танки). Хотя они механически более сложны и более
дорогие, у них довольно много преимуществ. Они устраняют необходимость в огромных передних колесах, поэтому комбайн
с гусеницами можно проехать по гораздо более узким дорогам. Они также делают вождение с широкой жаткой намного более устойчивым и обеспечивают лучшее сцепление на холмах и труднопроходимой местности. Трассы на удивление быстрые. Клаас 770
Харвестер Lexion, показанный ниже, развивает максимальную скорость 40 км/ч (25 миль в час), что делает его самой быстрой машиной в мире.


Фото: Claas 770 Lexion с полугусеницами спереди. Фото любезно предоставлено американским проектом Кэрол М. Хайсмит в архиве Кэрол М. Хайсмит,
Библиотека Конгресса,
Отдел эстампов и фотографий.

Подробнее

Фото: Типичный комбайн John Deere. Вы можете видеть, насколько широка жатка (передний режущий механизм) по сравнению с основным корпусом машины. Самые большие комбайны имеют жатки шириной около 12 м (40 футов)!

На этом сайте

  • Гидравлика
  • Инструменты и простые механизмы
  • Тракторы

Книги

Для читателей старшего возраста
  • Зерноуборочный комбайн, Джонатан Уитлам, издательство Amberley Publishing, 2018 г. Исчерпывающая история на 96 страницах, от первых комбайнов с тракторной тягой до новейших гигантских машин.
  • Зерноуборочные комбайны: теория, моделирование и конструкция
    Петре Миу. CRC, 2016. Если вы думаете, что зерноуборочные комбайны — это просто, взгляните на это увлекательное введение в удивительно сложную науку, технологию и математику, скрывающиеся внутри.
  • Иллюстрированная история зерноуборочных комбайнов Джима Уилки. Ян Аллан, 2001. 126-страничное руководство, начиная от первых машин и заканчивая последними моделями.
  • Комбайны и комбайны: история фотографий Джеффа Крейтона. Мотобуки, 1996. От конных, паровых и газовых комбайнов до современных машин.
  • Тракторы Massey

  • от CHWendel и Andrew Morland. Motorbooks, 1992. Охватывает историю тракторов, комбайнов и сельскохозяйственных орудий Massey-Harris и Massey-Ferguson.
  • Комбайны и комбайны Ганса Хальберштадта. Motorbooks, 1994. Еще один фотопутеводитель по сочетанию старого и нового.
Для младших читателей
  • Добро пожаловать на ферму: зерноуборочные комбайны Саманты Белл. Cherry Lake, 2016. 24-страничное руководство, описываемое как руководство для чтения 1-го уровня для 3-го класса.
  • Зерноуборочные комбайны от Ханны Уилсон. Kingfisher, 2015. 32-страничное введение для детей 5–8 лет.
  • Трактор Тед Все о комбайнах от Tractor Land. Tractorland, 2016. Еще одно 32-страничное введение, предназначенное для новых читателей в возрасте от 4 до 6 лет.

Статьи

  • Армия зерноуборочных роботов шагает по России Ольга Ускова. IEEE Spectrum, сентябрь 2021 г. Как GPS, ИИ и робототехника революционизируют уборку урожая комбайнами.
  • Новое высокотехнологичное сельскохозяйственное оборудование — кошмар для фермеров от Кайла Винса. Wired, 5 февраля 2015 г. Не все согласны с тем, что компьютеризированные тракторы и комбайны — это хорошо: кто их починит, если они сломаются?

Видео

  • Зерноуборочный комбайн Claas в действии: короткое (2-минутное видео) о комбайне Claas с некоторыми интересными деталями, если внимательно посмотреть. Обратите внимание, как машинист поднимает жатку, чтобы развернуть машину в конце ряда. Видите, как полова равномерно разбрызгивается из стороны в сторону за машиной?
  • Case IH 9120 и Magnum 310 с зерновым прицепом Hawe: это немного более длинное (6-минутное видео) показывает комбайн Case в действии. Обратите внимание на огромный заголовок снова. Примерно в 2:50 рядом проезжает трактор, и комбайн разгружается, продолжая собирать урожай.
  • Экскурсия по кабине нового комбайна серии S: Демонстратор John Deere знакомит нас с органами управления типичной кабины комбайна. Есть даже компьютер с сенсорным экраном!
  • Как управлять комбайном: Взгляд водителя на комбайн, включая удивительное количество органов управления и приборов!

Патенты

Если вы ищете действительно подробное описание того, как работает комбайн, лучше всего начать с патентов. Вот некоторые из них, которые могут оказаться полезными:

  • Патент США № 4,450,671: Зерноуборочный комбайн с модифицированной наклонной камерой от Mahlon L. Love, Deere & Company, запатентован 29 мая 1984 года. Комбайн в современном стиле.
  • Патент США № 1,863,691: Зерноуборочный комбайн Перрена Дж. Хэнсона, Gleaner Combine Harvester Corporation, запатентован 21 июня 19 г.32. Комбайн Gleaner, типичный для тех, что использовались в период между двумя мировыми войнами.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие веб-сайты.

Статьи с этого веб-сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных произведений без разрешения, удаление этого или других уведомлений об авторских правах и/или нарушение смежных прав может повлечь за собой серьезные гражданские или уголовные санкции.

Авторские права на текст © Chris Woodford 2009, 2023. Все права защищены. Полное уведомление об авторских правах и условия использования.

Подпишитесь на нас

Оцените эту страницу

Пожалуйста, оцените эту страницу или оставьте отзыв, и я сделаю пожертвование WaterAid.

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее или рассказать о ней друзьям:

Цитировать эту страницу

Вудфорд, Крис. (2009/2023) Зерноуборочные комбайны. Получено с https://www.explainthatstuff.com/howcombineharvesterswork.html. [Доступ (вставьте дату здесь)]

Бибтекс

@misc{woodford_2FA,
автор = «Вудфорд, Крис»,
title = «Комбайны»,
publisher = «Объясните это»,
год = «2009»,
url = «https://www.explainthatstuff.com/howcombineharvesterswork.html»,
URL-адрес = «2023-04-04»
}

Больше информации на нашем веб-сайте…

  • Связь
  • Компьютеры
  • Электричество и электроника
  • Энергия
  • Машиностроение
  • Окружающая среда
  • Гаджеты
  • Домашняя жизнь
  • Материалы
  • Наука
  • Инструменты и приборы
  • Транспорт

↑ Вернуться к началу

Как работают зерноуборочные комбайны — Объясните это

Как работают зерноуборочные комбайны — Объясните это

Вы здесь:
Домашняя страница >
Транспорт >
Зерноуборочные комбайны

  • Дом
  • индекс А-Я
  • Случайная статья
  • Хронология
  • Учебное пособие
  • О нас
  • Конфиденциальность и файлы cookie

Реклама

В 1800 году около 90 процентов всего населения США было
наемные работники на земле; перенесемся на 200 лет вперед, и вы найдете
только 2 процента людей сейчас работают таким образом. Что вызвало это
удивительные изменения в обществе? Одним из важных факторов было развитие
огромных автоматизированных машин, таких как зерноуборочных комбайнов что сделал каждый
сельскохозяйственный рабочий гораздо более производительным. Давайте посмотрим поближе
как они работают!

Фото: Типичный зерноуборочный комбайн производства Case IH; другие производители включают John Deere, Gleaner, New Holland и Claas. Фотография любезно предоставлена ​​американским проектом Кэрол М. Хайсмит в архиве Кэрол М. Хайсмит, Отдел эстампов и фотографий Библиотеки Конгресса.

Фото: Вверху: Чрезвычайно широкая жатка в передней части комбайна делает невозможным движение по узкой проселочной дороге, так как же перемещать ее с поля на поле? Внизу: К счастью, жатку можно снять и буксировать на специальном прицепе сбоку за трактором. Это простая работа, которая занимает всего несколько минут.

Содержание

  1. Что включает в себя сбор урожая?
  2. Внутри зерноуборочного комбайна
  3. Теперь немного подробнее!
  4. Всегда ли комбайны выглядели так?
  5. Различные типы зерноуборочных комбайнов
  6. Узнать больше

Что включает в себя сбор урожая?

Культуры, которые мы выращиваем на наших полях, такие как пшеница, ячмень и рожь,
съедобны лишь частично. Мы можем использовать семена на верхушке каждого растения (известные
как зерно ) для изготовления таких продуктов, как хлеб и крупы, но
сухие покрытия семян ( мякина ) несъедобны и должны быть выброшены,
вместе со своими стеблями.

Фото: Пшеница – одна из важнейших зерновых культур в мире. Все, что мы едим, — это маленькие зерна на верхушках каждого стебля (показаны небольшими кучками рядом). Фото Скотта Бауэра предоставлено Министерством сельского хозяйства США/Службой сельскохозяйственных исследований (USDA/ARS).

Прежде чем были разработаны современные машины, сельскохозяйственные рабочие должны были
собирать урожай, выполняя ряд трудоемких операций один
после другого. Сначала им пришлось срезать растения черенком с длинной ручкой.
инструмент, например коса. Далее им предстояло отделить съедобное зерно
от несъедобной мякины путем отбивания срезанных стеблей — операция, известная как обмолот . Окончательно,
они должны были очистить весь оставшийся мусор от семян, чтобы сделать их
подходит для использования на мельнице. Все это заняло много времени и много
людей.

К счастью, современные комбайны делают все
работу автоматически: вы просто ведете их через поле
посевы, и они сами срезают, обмолачивают и очищают зерна, используя
вращающиеся лопасти, колеса, сита и элеваторы. Зерно собирается в бункере
внутри комбайна (который периодически выгружается в тележки
тянут тракторы, которые едут рядом), а мякина
и стебли вырываются из большой выходной трубы сзади и падают обратно на поле.

Фото: Зерноуборочные комбайны — это гигантские машины, которые на самом деле не предназначены для небольших дорог.
Этот Massey Ferguson Cerea 7274 весит 13 800 кг (13,8 тонны или примерно 13,5 тонны), имеет высоту 4 м (13 футов) и длину 10,2 м (33,4 фута). Его основной бак вмещает 9500 литров (2156 сухих галлонов) зерна.

Внутри зерноуборочного комбайна

Внутри зерноуборочного комбайна происходит очень много всего — шестерни,
лезвия, шнеки (винты, которые перемещают срезанные культуры), конвейеры, ремни,
рычаги и колеса — так
Я значительно упростил все, чтобы было легче следовать. Грубо говоря, вот как работает комбайн:

  1. Зерновые культуры собираются передней жаткой, на концах которой имеется пара острых клещей, называемых делителями урожая. Вообще говоря, чем шире жатка, тем быстрее и эффективнее комбайн может срезать поле. Различные жатки используются для уборки разных культур; жатка часто имеет гидравлический привод и может подниматься, опускаться и наклоняться под разными углами из кабины. Жатка может быть снята и отбуксирована за комбайном в продольном направлении, чтобы она могла проходить по узким дорожкам.
  2. Медленно вращающееся колесо, называемое мотовило (или приемное мотовило), толкает урожай вниз к режущему аппарату. Катушка имеет горизонтальные стержни, называемые летучими мышами, и вертикальные зубья или зубцы для захвата стеблей растений.
  3. Режущий брус проходит по всей длине жатки под барабаном. Его зубы (иногда называемые косящими пальцами) многократно открываются и закрываются, чтобы срезать стебли у их основания, как у гиганта.
    электрические ножницы для живой изгороди подметают на уровне земли.

  4. Фото: Слева: Широкая широкая жатка зерноуборочного комбайна John Deere.
    Справа: вид крупным планом. Фотография Кэрол М. Хайсмит предоставлена ​​Колорадской коллекцией Gates Frontiers Fund в архиве Кэрол М. Хайсмит, Библиотека Конгресса, отдел эстампов и фотографий.

  5. За режущим брусом срезанные культуры подаются к центру с помощью вращающихся шнеков (шнеков) и перемещаются по конвейеру к обрабатывающему механизму внутри основной части комбайна.
  6. Молотильный барабан отбивает скошенные культуры, чтобы разбить и стряхнуть зерна со стеблей.
  7. Зерно падает через сита в сборный резервуар внизу.
  8. Нежелательный материал (солома и стебли) проходит по конвейерам, называемым соломотрясами , к задней части машины. В бункер попадает больше зерна.
  9. Когда зерновой бункер полон, рядом с комбайном едет трактор с прицепом сзади. Зерно поднимается из бункера элеватором и выбрасывается из боковой трубы (иногда называемой 9-й).0027 разгрузчик ) в прицеп.
  10. Нежелательные стебли и мякина падают с задней части машины. Некоторые комбайны имеют вращающийся механизм разбрасывателя , который разбрасывает солому на большую площадь. Иногда солома прессуется пресс-подборщиком и используется в качестве подстилки для животных.

Фото: Выгрузка зернового бункера зерноуборочного комбайна в прицеп, который буксирует идущий рядом трактор. Жатка комбайна (режущий нож) поднята вверх, чтобы водитель мог совершать круговые движения.
вокруг припаркованного прицепа и равномерно заполните его. Посмотрите внимательно на заголовок, и вы увидите оба барабана (черные).
и ножевой брус (зеленый) под ним.

Теперь немного подробнее!

Схема в разрезе ниже взята из патента на комбайн John Deere (патент США № 4,450,671: Комбайн с модифицированной наклонной камерой), любезно предоставленного Управлением по патентам и товарным знакам США, и включает около 130 различных насадок!

Вы будете рады услышать, что я не собираюсь рассматривать их все (вы можете посмотреть сам патент, если вам действительно нужны такие подробности), но я раскрасил несколько частей, которые мы раскрасили. уже посмотрел, так что вы можете видеть, где они вписываются в реальную машину. Слева направо ищите:

  • 40: Ролик (не показан, но я указал его положение фиолетовым кружком). Он удерживается на месте рычагами катушки, 48.
  • 50: Режущий брус (синий, снизу).
  • 80: Молотильный барабан (красный).
  • 30/90: Конвейеры и шнековые шнеки (желтые), которые перемещают материал через машину.
  • 42: Гидравлические цилиндры (серые, внизу), которые поднимают и опускают жатку.
  • 28: Решета (фиолетовые), очищающие зерно.
  • 100: Соломотряс (синий)
  • 18: Зерновой бункер (оранжевый). Он расположен как седло над центральным механизмом соломотряса с неглубокой средней частью и двумя более глубокими секциями, которые простираются по обе стороны.
  • 36: Разгрузочная труба (темно-зеленая), на основе шнекового механизма.
  • 19: Двигатель (красный) находится за водителем. Приводной вал (синий, 102) приводит в движение все механизмы внутри.
  • 14: передние ведущие колеса (светло-серые) зафиксированы (не управляются). Задние колеса (15) поворачиваются для управления комбайном.

Всегда ли комбайны выглядели так?

Не совсем так! Вот гужевой комбайн 1902 года. Вы можете разглядеть катушку справа, но самое интересное — это огромное количество лошадей — обычно около 30 — которые нужны этой машине, чтобы ее тянуть!

Фото: Комбинированный комбайн мощностью 30 с лишним лошадиных сил, режущая, молотильная и мешковая машина, на фото: Уолла-Уолла, Вашингтон, около 1902 года. Фото Андервуд и Андервуд любезно предоставлено
Библиотека США
Конгресс.

Вот несколько более современный комбайн Caterpillar для сбора пшеницы 1900 года, явно приводимый в движение паровым двигателем:

Изображение: комбайн Caterpillar с паровым двигателем. Фото предоставлено
Библиотека США
Конгресс.

Вот рисунок комбайна Gleaner 1930-х годов, который похож на машины, изображенные выше. Я раскрасил и упростил четыре основные части:

  1. В передней части машины, справа, у нас есть барабан (красный), который втягивает урожай.
  2. Далее у нас есть режущий блок (оранжевый), включая косу (синюю), которая измельчает урожай.
  3. После того, как урожай срезан, он измельчается в молотилке (желтый).
  4. Осталось только отделить пшеницу от ненужных стеблей и плевел в сепараторе (зеленый).

Произведение: Комбайн Gleaner, разработанный Перреном Дж. Хэнсоном и запатентованный 21 июня 1932 года. Подробнее о том, как он работает, можно прочитать в патенте США № 1,863,691: Зерноуборочный комбайн (через патенты Google). Работа предоставлена ​​Управлением по патентам и товарным знакам США.

Различные типы зерноуборочных комбайнов

Хотя для большинства людей все зерноуборочные комбайны выглядят одинаково, есть несколько отличий
вариации: разные виды культур требуют разной стрижки и обработки. Большинство комбайнов имеют сменные жатки, поэтому они могут собирать все виды культур. Этот John Deere оснащен кукурузной жаткой, специальным типом жатки с большими прочными зубьями для уборки кукурузных початков:


Фото: Уборка кукурузы. Слева: вид спереди; Справа: взгляд из кабины на приближающиеся посевы кукурузы. Фотографии Уоррена Гретца предоставлены Министерством энергетики США/Национальной лабораторией возобновляемых источников энергии (DOE/NREL).

Хлопок требует особого обращения. Вот хлопкоуборочный комбайн John Deere, который похож на крест
между комбайном (спереди) и сенатором (сзади). Вместо того, чтобы извергать зерно
и соломы, эта машина сжимает и упаковывает хлопок в гигантские круглые тюки (называемые «модулями») и заворачивает их в защитный пластик. Когда тюк готов, гидравлическая задняя часть машины поднимается и сбрасывает его на поле сзади.


Фото: Сбор хлопка. Слева: вид спереди; Справа: вид сзади показывает гидравлическое отверстие, которое выбрасывает тюки с хлопком. Фотографии Кэрол М. Хайсмит в архиве Кэрол М. Хайсмит, Библиотека Конгресса, Отдел эстампов и фотографий. Оригинальные фотографии
здесь
и здесь.

Огромным жаткам нужны огромные колеса, чтобы держать их высоко, но не всегда. Некоторые комбайны оснащены полугусеницами спереди (как миниатюрные танки). Хотя они механически более сложны и более
дорогие, у них довольно много преимуществ. Они устраняют необходимость в огромных передних колесах, поэтому комбайн
с гусеницами можно проехать по гораздо более узким дорогам. Они также делают вождение с широкой жаткой намного более устойчивым и обеспечивают лучшее сцепление на холмах и труднопроходимой местности. Трассы на удивление быстрые. Клаас 770
Харвестер Lexion, показанный ниже, развивает максимальную скорость 40 км/ч (25 миль в час), что делает его самой быстрой машиной в мире.


Фото: Claas 770 Lexion с полугусеницами спереди. Фото любезно предоставлено американским проектом Кэрол М. Хайсмит в архиве Кэрол М. Хайсмит,
Библиотека Конгресса,
Отдел эстампов и фотографий.

Подробнее

Фото: Типичный комбайн John Deere. Вы можете видеть, насколько широка жатка (передний режущий механизм) по сравнению с основным корпусом машины. Самые большие комбайны имеют жатки шириной около 12 м (40 футов)!

На этом сайте

  • Гидравлика
  • Инструменты и простые механизмы
  • Тракторы

Книги

Для читателей старшего возраста
  • Зерноуборочный комбайн, Джонатан Уитлам, издательство Amberley Publishing, 2018 г. Исчерпывающая история на 96 страницах, от первых комбайнов с тракторной тягой до новейших гигантских машин.
  • Зерноуборочные комбайны: теория, моделирование и конструкция
    Петре Миу. CRC, 2016. Если вы думаете, что зерноуборочные комбайны — это просто, взгляните на это увлекательное введение в удивительно сложную науку, технологию и математику, скрывающиеся внутри.
  • Иллюстрированная история зерноуборочных комбайнов Джима Уилки. Ян Аллан, 2001. 126-страничное руководство, начиная от первых машин и заканчивая последними моделями.
  • Комбайны и комбайны: история фотографий Джеффа Крейтона. Мотобуки, 1996. От конных, паровых и газовых комбайнов до современных машин.
  • Тракторы Massey

  • от CHWendel и Andrew Morland. Motorbooks, 1992. Охватывает историю тракторов, комбайнов и сельскохозяйственных орудий Massey-Harris и Massey-Ferguson.
  • Комбайны и комбайны Ганса Хальберштадта. Motorbooks, 1994. Еще один фотопутеводитель по сочетанию старого и нового.
Для младших читателей
  • Добро пожаловать на ферму: зерноуборочные комбайны Саманты Белл. Cherry Lake, 2016. 24-страничное руководство, описываемое как руководство для чтения 1-го уровня для 3-го класса.
  • Зерноуборочные комбайны от Ханны Уилсон. Kingfisher, 2015. 32-страничное введение для детей 5–8 лет.
  • Трактор Тед Все о комбайнах от Tractor Land. Tractorland, 2016. Еще одно 32-страничное введение, предназначенное для новых читателей в возрасте от 4 до 6 лет.

Статьи

  • Армия зерноуборочных роботов шагает по России Ольга Ускова. IEEE Spectrum, сентябрь 2021 г. Как GPS, ИИ и робототехника революционизируют уборку урожая комбайнами.
  • Новое высокотехнологичное сельскохозяйственное оборудование — кошмар для фермеров от Кайла Винса. Wired, 5 февраля 2015 г. Не все согласны с тем, что компьютеризированные тракторы и комбайны — это хорошо: кто их починит, если они сломаются?

Видео

  • Зерноуборочный комбайн Claas в действии: короткое (2-минутное видео) о комбайне Claas с некоторыми интересными деталями, если внимательно посмотреть. Обратите внимание, как машинист поднимает жатку, чтобы развернуть машину в конце ряда. Видите, как полова равномерно разбрызгивается из стороны в сторону за машиной?
  • Case IH 9120 и Magnum 310 с зерновым прицепом Hawe: это немного более длинное (6-минутное видео) показывает комбайн Case в действии. Обратите внимание на огромный заголовок снова. Примерно в 2:50 рядом проезжает трактор, и комбайн разгружается, продолжая собирать урожай.
  • Экскурсия по кабине нового комбайна серии S: Демонстратор John Deere знакомит нас с органами управления типичной кабины комбайна. Есть даже компьютер с сенсорным экраном!
  • Как управлять комбайном: Взгляд водителя на комбайн, включая удивительное количество органов управления и приборов!

Патенты

Если вы ищете действительно подробное описание того, как работает комбайн, лучше всего начать с патентов. Вот некоторые из них, которые могут оказаться полезными:

  • Патент США № 4,450,671: Зерноуборочный комбайн с модифицированной наклонной камерой от Mahlon L. Love, Deere & Company, запатентован 29 мая 1984 года. Комбайн в современном стиле.
  • Патент США № 1,863,691: Зерноуборочный комбайн Перрена Дж. Хэнсона, Gleaner Combine Harvester Corporation, запатентован 21 июня 19 г.32. Комбайн Gleaner, типичный для тех, что использовались в период между двумя мировыми войнами.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие веб-сайты.

Статьи с этого веб-сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных произведений без разрешения, удаление этого или других уведомлений об авторских правах и/или нарушение смежных прав может повлечь за собой серьезные гражданские или уголовные санкции.

Авторские права на текст © Chris Woodford 2009, 2023. Все права защищены. Полное уведомление об авторских правах и условия использования.

Подпишитесь на нас

Оцените эту страницу

Пожалуйста, оцените эту страницу или оставьте отзыв, и я сделаю пожертвование WaterAid.

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее или рассказать о ней друзьям:

Цитировать эту страницу

Вудфорд, Крис.
