И так, что же такое шасси?

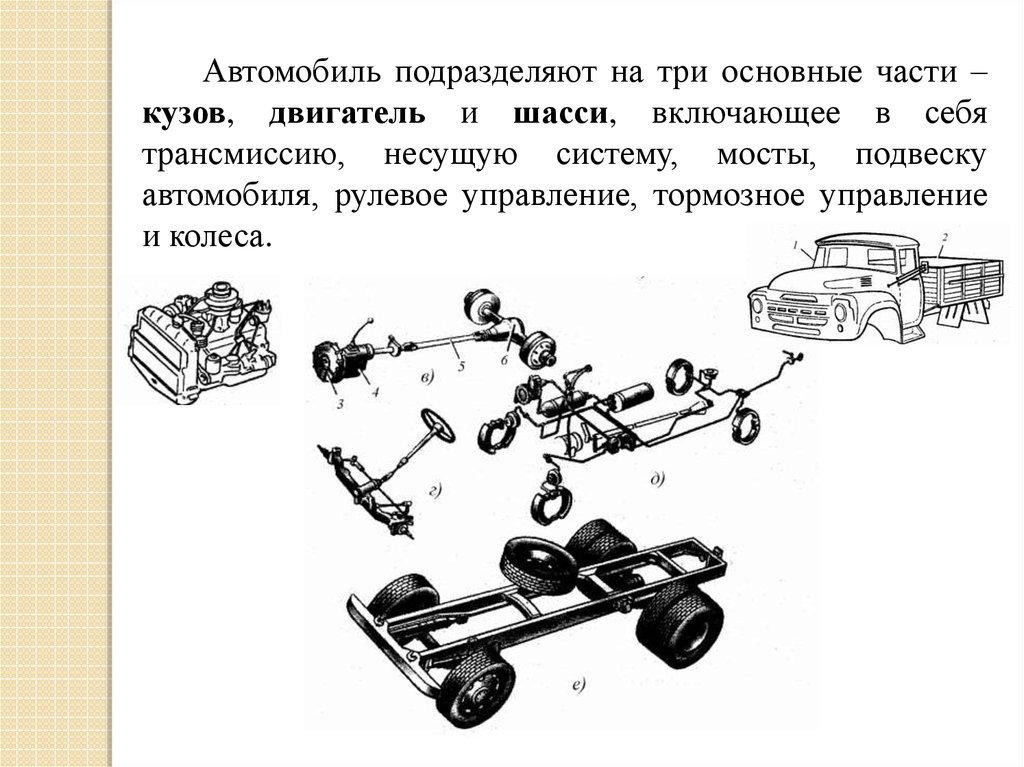

Шасси автомобиля — это система, состоящая из собранных воедино узлов ходовой части, трансмиссии и механизма управления. Она является одной из самых важных частей транспортного средства, так как позволяет обеспечить восприятие и передачу всех сил, которые действуют на него во время движения.
Функции шасси
Элементы подвески ходовой части снижают нагрузки и компенсируют колебания при движении по ухабистой дороге и бездорожью. Подрамник позволяет установить на шасси кузов, двигатель и другие агрегаты. Передний и задний мосты посредством колес передают вращательное движение и таким образом обеспечивают движение автомобиля.
Систематизация шасси
Как я рассказывал ранее, существуют рамные шасси и несущий кузов, а сейчас разберем подробнее:
- Рамное шасси, которое в общем случае представляет собой несколько крепких балок, на которые инсталлируются все узлы автомобиля.
Такая конструкция позволяет автомобилям перевозить огромные грузы и просто управляться с разными динамическими нагрузками. - Несущий кузов. В погоне за уменьшением веса легковых автомобилей все функции рамы были переопределены на кузов. Такая рама не позволяет перемещать огромные грузы, но в то же время обеспечивает больший комфорт и скорость движения.
А зависимо от предназначения автомобиля, могут употребляться последующие виды конструкций:
- лонжеронные;
- хребтовые;
- периферийные;
- вильчато-хребтовые;
- решетчатые.
Теперь разберемся, для чего же нужно шасси?
Такая конструкция позволяет автомобилям перевозить огромные грузы и просто управляться с разными динамическими нагрузками.- Благодаря шасси и элементам подвески, которые входят в состав ходовой части, происходит понижение нагрузок и компенсация колебаний во время движения транспортного средства по неровной дороге и бездорожью. Благодаря подрамнику, который входит в состав шасси, инженеры получили возможность устанавливать на шасси кузов, силовой агрегат, трансмиссию и прочие агрегаты.
За счет фронтального и заднего мостов посредством передачи крутящего момента на колеса происходит движение авто.Когда-то все автомобили (и легковые и грузовые) имели раму, чего не скажешь о нынешних авто. На раму устанавливался кузов, двигатель, трансмиссия, а также навесное оборудование ходовой части. Со временем производители авто поняли то, что в раме для легковушек нет необходимости, и все функции рамы стал выполнять модифицированный кузов. А рама стала уделом тяжелых внедорожников (рамников) и грузовых авто.
Составные элементы шасси:
1. Трансмиссия
Она включает в себя сцепление, КПП, карданную передачу, полуоси, главную передачу, дифференциал. Для машин с полным приводом в трансмиссию включается раздаточная коробка.
2. Сцепление
В схеме трансмиссии ТС находится непосредственно в контакте с маховиком двигателя и в нужное время отключает соединение с коленвалом, прекращая передачу крутящего момента на шестеренки коробки передач.
Конструктивно сцепление бывает «сухим» (на автомобилях и тракторах фрикционные диски работают в воздушной среде) и «мокрым» (работающее в масляной ванне, такой тип стоит на мотоциклетных движках с поперечным расположением).
Также оно бывает однодисковым — на легковых автомобилях и малых грузовиках, или двухдисковым — на тяжелых грузовиках и тракторах.
3. Коробка переключения передач
КПП бывают механические, полуавтоматические и автоматические. Коробка передач служит для обеспечения оптимального режима работы двигателя на средних оборотах коленчатого вала, при разных скоростях движения транспорта и при разных условиях движения (дорога, бездорожье). Обеспечивается это путем изменения угловой скорости и как следствия, крутящего момента, на выходном валу КПП, по отношению к входному валу. Достигается это за счет использования шестерней с различными передаточными числами.
4. Раздаточная коробка
Служит для распределения крутящего момента между ведущими осями автомобиля и для повышения крутящего момента.
5. Дифференциал
Механическое устройство, которое распределяет крутящий момент от входного вала (карданного вала), на приводные валы колес (полуоси). Бывает блокируемый и не блокируемый.
шассиавто
Поделиться в социальных сетях
Вам может понравиться
Другое специальное использование автомобилей TATRA PHOENIX :: Tatra.ru
Введение О компании Информация Новости Другое специальное использование автомобилей TATRA PHOENIX
6. Июнь, 2013
Флексибильное использование уникального шасси TATRA подтверждается следующим проектом компании «POLYOS, spol. s r.o.», которая для своего важного немецкого заказчика подготовила новое шасси TATRA со специальной надстройкой, предназначенной для пересадки деревьев.
Фотогалерея
Отправить по электронной почте
Печатать
Это шасси базируется на новой серии автомобилей TATRA PHOENIX, однако, по сравнению со стандартными серийными версиями во многих технических областях отличается. «Речь идёт о первом четырёхосном бескаркасном шасси TATRA PHOENIX», — уточняет Милан Грубы сен., главный конструктор компании «POLYOS, spol.
s r.o.». «Основная рама шасси заканчивается за нисходящей коробкой передач, где соединяется с рамой надстройки. На задних осях используются так наз. широкие оси, которые подвешены на листовых рессорах».
Специальная надстройка, которая установлена на шасси автомобиля TATRA PHOENIX, демонтирована с оригинального шасси автомобиля TATRA TERRN°1 и модифицирована. Это расширение позволяет пользователю пересаживать дерево с корнями, то есть, перевести его в транспортное положение и посадить на новом месте, определённом клиентом.
Максимальный комфорт для водителя гарантируется средней по величине кабиной со спальным местом. Стандартное оборудование автомобиля включает в себя многофункциональное рулевое колесо, круиз-контроль, авторадио и кондиционер. По желанию заказчика автомобиль может быть оснащён автономным отоплением WEBASTO, дополнительными комбинированными фарами, установленными на бампере, и главными ксеноновыми фарами. Привод транспортного средства осуществляется шестнадцатиступенчатой ZF механической коробкой передач и рынком проверенным двигателем PACCAR MX340 с жидкостным охлаждением производительность 340 кВт, который соответствует нормам выбросов и лимитов EURO V.
«Этот двигатель в дополнение к проверенному шасси TATRA был одним из основных требований заказчика по причине постоянно ужесточающихся законодательных ограничений в странах Западной Европы, в которых клиент использует эти автомобили», — говорит Войтех Свобода, управляющий директор компании «POLYOS, spol. s r.o.». «Учитывая то, что с 1 января 2014 года грузовые транспортные средства категории N3 должны соответствовать нормам выбросов и лимитов EURO VI, на наш взгляд это правильный шаг, потому что все новые автомашины с двигателем, соответствующим нормам выбросов и лимитов EURO VI будут, по имеющимся доступным данным и предположениям, примерно на 10 000-15 000 евро дороже, чем автомобили с двигателем EURO V. Клиентам, которые рассматривают возможность покупки грузового автомобиля TATRA или любой другой марки, стоит купить автомобиль в этом году».
Доверие к бренду TATRA
Компания «POLYOS, spol. s r.o.», которая для этого крупного немецкого заказчика подготовила третий автомобиль TATRA, и чьей основной бизнес-деятельностью является специальная модификация и перестройка автомобилей TATRA, на протяжении уже более 15 лет тесно сотрудничает с автопредприятием в г.
Копршивнице, которое в марте купили новые чешские владельцы. Также, как и представители компании «TATRA TRUCKS a.s.», представители компании «POLYOS, spol. s r.o.», верят, что это изменение будет способствовать лучшему и более успешному завтрашнему дню этого известного автомобильного завода.
Получите новые версии регулярного о наших специальных предложениях и новых продуктах и обслуживаниях.
Политика конфиденциальности
Шасси | Мой автомобильный словарь
Соединительный стержень
В зависимости от конструктивных требований соединительная тяга соединяет стабилизатор автомобиля с шасси передней и/или задней оси. Вместе со стабилизатором шатуны сводят к минимуму склонность кузова автомобиля к крену при прохождении поворотов и, таким образом, стабилизируют автомобиль.
Читать далее
Гидравлический амортизатор
Гидравлический амортизатор в основном состоит из цилиндра, заполненного гидравлическим маслом, и поршня, который перемещается при каждом вертикальном движении колеса.
Этот поршень скользит вверх и вниз, когда…
Читать далее
Независимая подвеска
Подвеска колес играет решающую роль в шасси автомобиля. Он устанавливает связь между колесами и кузовом автомобиля и передает все усилия и крутящие моменты между колесами и кузовом. Подвеска колес предназначена для обеспечения безопасных характеристик вождения и максимально возможного комфорта. Различают независимую подвеску, жесткие оси и оси с торсионной балкой.
Если рассматриваемая ось является ведущей осью, она обеспечивает передачу движущей силы от двигателя на колеса. Кроме того, передняя ось передает рулевое движение на колеса.
Читать далее
Жесткая ось
Подвеска колес является связующим звеном между кузовом автомобиля и его колесами.
Наряду с независимой подвеской и мостами с торсионной балкой, жесткие мосты являются одними из наиболее важных типов конструкции. Жесткие мосты используются в грузовых автомобилях и внедорожниках из-за их прочной конструкции. В автомобилях они почти полностью вытеснены независимыми подвесками (ссылка: независимые подвески).
Читать далее
Амортизаторы
В последние годы успехи в разработке современных транспортных средств и, в частности, повышение производительности и скорости двигателя привели к тому, что особое внимание уделяется технологии шасси как области развития…
Читать далее
Однотрубные газонаполненные амортизаторы
Однотрубные газонаполненные амортизаторы работают по тому же принципу, что и обычные гидравлические амортизаторы, но также имеют газовую подушку, которая сжимается, создавая пространство для сжатого масла.
..
Читать далее
Опорные подшипники пружинных стоек
Опорные подшипники амортизационных стоек (также известные как опорные подшипники) являются частью системы демпфирования пружин, выступая в качестве интерфейса между амортизационной стойкой и кузовом автомобиля. Как важный элемент конструкции…
Читать далее
Стабилизатор
Стабилизатор является составной частью шасси; он работает как компонент подвески при прохождении поворотов, чтобы уменьшить качение автомобиля.
Читать далее
Подвеска ссылка
Тяги подвески, наряду с поворотным кулаком, ступичным подшипником, пружиной и амортизатором, являются элементами подвески колеса.
Тяги подвески поглощают силы, возникающие в результате динамики движения. Подшипники гасят воспринимаемые силы, что повышает комфорт вождения.
Читать далее
Подвеска пружинная
Пружины подвески являются связующим звеном между колесами и кузовом автомобиля. Их основной задачей является компенсация неровностей дорожного покрытия и, таким образом, обеспечение высокого уровня комфорта при езде. Во-вторых, они должны обеспечить…
Читать далее
Задний мост с торсионной балкой
В качестве несущего соединения между колесами и кузовом оси играют ключевую роль в системе шасси.
Оси передают все усилия и крутящие моменты между колесами и кузовом автомобиля. Различают независимую подвеску, жесткие оси и оси с торсионной балкой. В самом широком смысле задние мосты с торсионной балкой представляют собой вариант жесткого моста.
Читать далее
Колесные подшипники
Колесные подшипники направляющих и опорных валов и осей. Они являются частью шасси, направляют колеса и поглощают осевые и радиальные силы. Радиальные силы – это продольные силы, возникающие в результате вращения. Они наносятся на подшипник колеса под прямым углом к продольной оси.
Читать далее
Колесный носитель
Часть подвески колеса, поддерживающая подшипник колеса, называется держателем колеса.
Читать далее
Подвеска колеса
Подвеска колес является частью шасси. Шасси состоит из следующих компонентов: колеса, ступица колеса, подшипник колеса, тормоз, подвеска колеса, опора оси, подвеска (включая стабилизатор поперечной устойчивости)…
Читать далее
Пружина подвески | Мой автомобильный словарь
Пружины подвески являются связующим звеном между колесами и кузовом автомобиля. Их основной задачей является компенсация неровностей дорожного покрытия и, таким образом, обеспечение высокого уровня комфорта при езде. Во-вторых, они должны обеспечивать…
Функция
Пружины подвески являются связующим звеном между колесами и кузовом автомобиля.
Их основной задачей является компенсация неровностей дорожного покрытия и, таким образом, обеспечение высокого уровня комфорта при езде. Во-вторых, они должны следить за тем, чтобы колеса всегда имели безопасный контакт с дорогой независимо от ее состояния. Надежная передача приводных, тормозных и поперечных усилий зависит от выполнения этих требований. Таким образом, пружины подвески являются одним из наиболее важных с точки зрения безопасности компонентов современных автомобилей. Они влияют на управляемость, сцепление с дорогой и эффективность торможения.
Линейная и прогрессивная жесткость пружины
С точки зрения конструкции существуют пружины подвески с линейной и прогрессивной жесткостью пружины. У линейных пружин сила пружины увеличивается пропорционально степени их сжатия. Прогрессивные пружины начинаются с мягкого характерного изгиба и становятся жестче по мере их хода.
Типы пружин подвески
В современных автомобилях в основном используются следующие типы пружин:
Цилиндрические пружины подвески
Это обычные цилиндрические пружины подвески с линейной жесткостью пружины.
Пружины непостоянной проволочной подвески
У этого типа пружины диаметр используемой проволоки уменьшается ближе к концу подвесной пружины. При нормальных дорожных условиях и нормальной нагрузке на мягкие концы пружины можно положиться в плане очень комфортной езды. Помимо повышения комфорта езды, это снимает нагрузку с подвески колес в целом и всех элементов рулевого управления.
Пружины мини-блока
Пружины миниблока имеют бочкообразную форму. Изготавливаются из конической проволоки. Это означает, что они генерируют прогрессивную пружину. Конструкция концов пружин позволяет избежать прямого контакта витка с витком.
Основная особенность миниблочных пружин, которые были разработаны из непостоянной проволоки в 1970-х годах, заключается в том, что под нагрузкой витки концов переплетаются, не касаясь друг друга. Когда концы пружин мини-блока сжимаются и ложатся плоско на чашки пружины (которые обычно состоят из резинового блока), количество активных витков падает, а жесткость пружины увеличивается.
Боковые пружины в форме банана
Этот тип пружины регулирует распределение усилия по всей подвеске колеса, уменьшая трение между штоком поршня амортизатора и его прокладкой. Это помогает улучшить характеристики отклика амортизатора.
Структура пружин подвески
В зависимости от спецификации производителя автомобиля пружины подвески изготавливаются из проволоки постоянного сечения (одинаковый диаметр проволоки по всей длине пружины) или из непостоянной проволоки (проволока переменного диаметра по длине пружины).
О непостоянных проволочных пружинах говорят, что в одной пружине две пружины: одна мягкая, а другая сильная. Прогрессивные пружины мини-блока, например, обеспечивают высокий уровень комфорта при движении при низкой загрузке автомобиля и низкое сжатие при полной нагрузке. Таким образом, пружина «мягкая» при низкой нагрузке автомобиля и «сильная» при полной нагрузке.
Безопасность
Качественные пружины подвески вносят значительный вклад в повышение безопасности, особенно при высокой загрузке автомобиля, плохом качестве дорожного покрытия и плохих погодных условиях.
Что касается непостоянных проволочных пружин, более высокая нагрузка (будь то из-за загруженности автомобиля или плохого качества дорожного покрытия) приводит в действие более сильную часть пружины. В результате пружина обычно становится более жесткой. Это постепенное увеличение жесткости пружин придает автомобилю стабильные характеристики сцепления с дорогой. Есть также еще два положительных побочных эффекта:
- Предотвращается стук или скрип пружин под нагрузкой, а
- поверхностное покрытие – ключ к долгому сроку службы пружин – не повреждается.
Амортизация
Пружины подвески от известных поставщиков поставляются с оптимальной защитой от коррозии и повреждений на заводе. Например, пластиковые шланги на концах пружин подвески предотвращают непоправимое повреждение поверхности (предотвращая закрепление ржавчины) и обеспечивают бесшумную и плавную работу. Кроме того, современная конструкция предотвращает контакт между обмотками, тем самым защищая пружины.
