Производство судовых и нестандартных металлоконструкций

узлы — детали узлов — комплектация оборудованием для земснаряда и гидромеханизации

производство сложных нестандартных устройств

Рама грунто заборного устройства ГЗУ, напорной и всасывающей магистрали

производство механизмов

передвижных механизмов земснаряда и понтонов, любого водоплавающего оборудования, свайное устройство, свайная каретка, гидравлическое оснащение хода судна.

Запросить

производство понтонов

Плавучие трубопроводы состоят из поплавков, стальных труб, шлангов и/или шаровых шарниров и якорного оборудования. Мы спроектировали наши плавучие трубопроводы таким образом, что они легко укладываются и транспортируются в контейнерах.

производство узлов

Поворотного механизма для земснаряда и пульпопровода. Поворотные изгибы земснаряда нептус обеспечивают гибкость между режущим земснарядом и плавучим трубопроводом. Изгиб легко приспосабливается к качающемуся движению земснаряда. Поворотные отводы обычно выпускаются с номинальным давлением в диапазоне от 10 до 30 бар и для внутренних диаметров труб в диапазоне от 350 до 1100 мм.

агрегат электрический насосный

Поставка электро агрегатов в составе насоса и электродвигателя от 100 кВт, 250 кВт, 315 кВт , 400 кВт, 630 кВт, 800 кВт , 1000 кВт, 1250 кВт , 1600кВт, 3150 кВт, 4000 кВт

агрегат дизельный насосный

Поставка диизельных агрегатов в составе насоса и дизельного двигателя от 100 кВт, 250 кВт, 315 кВт , 400 кВт, 630 кВт, 800 кВт , 1000 кВт, 1250 кВт , 1600кВт, 3150 кВт, 4000 кВт

лебедки

Наши стандартные надежные лебедки оптимизированы для длительного срока службы. Лебедки имеют гидравлический или электрический привод и могут быть настроены в соответствии с требованиями заказчика.

производство узлов

Поворотного механизма для земснаряда и пульпопровода. Носовая муфта -это полностью автоматизированная система для безопасного и эффективного соединения плавучего сливного шланга с бункерным земснарядом.

карданное соединение трубопровода

Узел изготовлен из прочной стальной конструкции, которая легко интегрируется в боковую всасывающую трубу всех бункерных земснарядов.

распределяющий узел

Он гарантирует, что бункер судна или грохот загружается материалом (грунтом, пульпой) равномерно.

мониторинг земснаряда IT

плотномер \ расходомер

В комплекте идет программно аппаратный комплекс для online контроля работы земснаряда удаленно. представляет собой систему трехмерного позиционирования земснаряда, которая позволяет вести мониторинг дноуглубительных работ, а также значительно повысить эффективность использования земснаряда. Багермейстер имеет возможность видеть положение земснаряда относительно карты глубин, положение грунтозаборного устройства относительно рельефа дна, проектной глубины и проектных границ. Кроме того, оператор всегда может определить, на каких участках работы производились, а на каких еще нет.
Система 3D позиционирования позволяет решать 2 типа задач:
1) Задачи на борту, стоящие перед багермейстером (Где копать? Где можно не копать?
Где уже выкопано и т. д.)
2) Задачи в офисе, стоящие перед руководством (удаленный мониторинг хода работ, формирование задачи багермейстеру, оценка динамики/выполненных/предстоящих работ и т.д.)
Плотномер
Плотность смеси измеряется прибором, закрепленным на напорной линии земснаряда земснаряда, или комбинированным блоком с расходомером. Основываясь на поглощении ядерного излучения, измерение плотномера производится с помощью радиоактивного источника, такого как кобальт. Необходимый диапазон измерения и диаметр трубы определяют тип используемого источника.
Измеритель скорости
Скорость смеси измеряется с помощью магнитно-индуктивного расходомера, установленного в блоке с тем же внутренним диаметром, что и труба смеси. Этот измеритель скорости оснащен износостойкими вкладышами из уретана или натурального каучука, опционально с функцией обнаружения износа. В сочетании с плотномером можно рассчитать производительность земснаряда.

Powered By EmbedPress

uralhydromech проектирует и поставляет все уровни управления и автоматизации для вашего земснаряда. Начиная от простого ручного управления и аналогового мониторинга земснаряда, вплоть до самого высокого уровня автоматизации, управляемой только с помощью сенсорных экранов. Автоматические функции, последовательности и средства контроля настраивают каждый CSD  на максимальную производительность.

Запросить

компоненты и запчасти земснаряда

Свая закольная гидравлическая

Силовым приводом сваи является гидравлический цилиндр, питающийся от гидростанции.

Свая закольная с приводом от лебедки

Привод лебедки может быть исполнен как гидравлический так и электрический, подъем осуществляется через трос и блоки.

свая понтонная

Привод от лебедки.

Свая закольная стальная

Сваи выполнены из толстостенной стальной трубы, залиты бетоном. Могут быть изготовленны разного диаметра от 250 до 1020 мм. Во всех свая устройство захвата сваи.

Подшипниковый узел грунтового насоса

Поставляем запчасти на все грунтовые насосы, в зависимости от марки насоса.

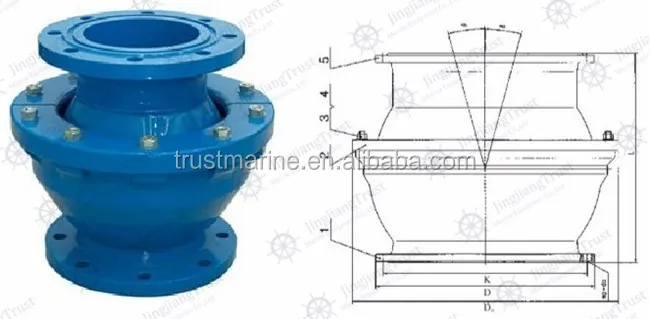

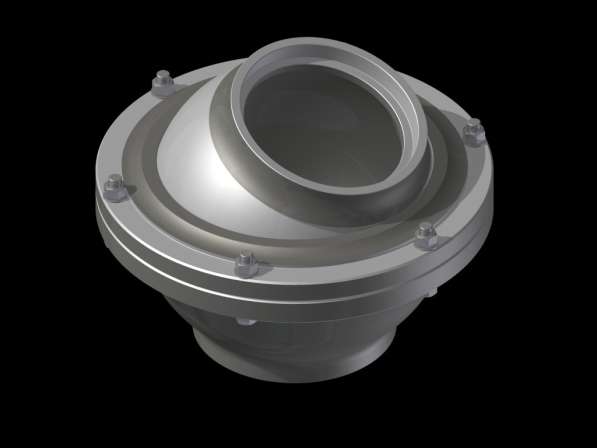

шаровое соединение

Шаровые литые соединения от Ду 250 до Ду 630

тройники

Поставка тройников разного диаметра, в том числе толстостенных литых.

ОТВОДЫ

Поставка отводов разного диаметра от 250 до 1020 в том числе и литых тостостенных.

Донные клапаны

Донные клапаны представляют собой стальную конструкцию, вертикально установленную в зоне установки. Его основной частью является клапанный диск, представляющий собой конусообразную стальную деталь с резиновым уплотнением, установленным в нижней части корпуса. Нижний клапан приводится в действие в ручную либо сервоприводом или гидроцелиндром.

Соединительные блоки земснаряда

Предназначены для соединения понтонов или плавучих конструкций. Доступны два основных типа соединительных блоков: один для использования над палубой, а другой для погружного использования. Погруженные типы остаются водонепроницаемыми благодаря специальным болтам и уплотнениям, которые позволяют соединять понтоны в воде.

Якорная грузоподъемная стрела

предназначены для перемещения боковых якорей земснаряда без помощи рабочей лодки. Анкерные стрелы выпускаются в стандартном диапазоне грузоподъемных усилий от 3тон — 9м до 40тон — 30м.

Резиновое соединение

Шланги разгрузочные могут использоваться для многих различных применений: в качестве соединительного шланга между земснарядом и разгрузочной линией, в качестве струйного водяного шланга или в качестве соединения плавучего стального трубопровода. Шланги разрядки могут быть оборудованы с любым видом фланца, и разного диаметра.

Однокорпусные грунтовые насосы

Поставка насосов и запчастей к ним

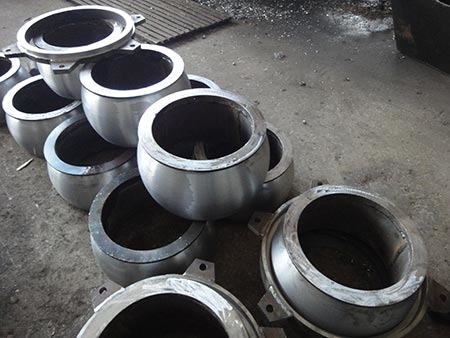

Шаровые литые соединения ТИП 2

Щелкающие шаровые шарниры-это легкие земснарядные муфты со стандартным углом наклона 15 градусов. Муфты управляются через конструкцию пружинного кольца. Благодаря пружинному действию отдельная система блокировки не требуется.

Портал грузоподъемный

Служит для подъема и опускания по борту земснаряда или любого другого судна труб, деталей и . …

Захват, механизм обслуживания грунтового насоса

Устройство захвата рабочего колеса грунтового насоса

ковш земснаряда черпакового с зубьями

Изготавливаем под заказ литые или сварные ковши с зубьями для черпаковых земснарядов.

Ковш земснаряда черпакового

Изготавливаем под заказ литые или сварные ковши для черпаковых земснарядов.

ревизия трубопровода

Мы производим и поставляем ревизию для грунтового насоса и трубопроводов земснаряда.

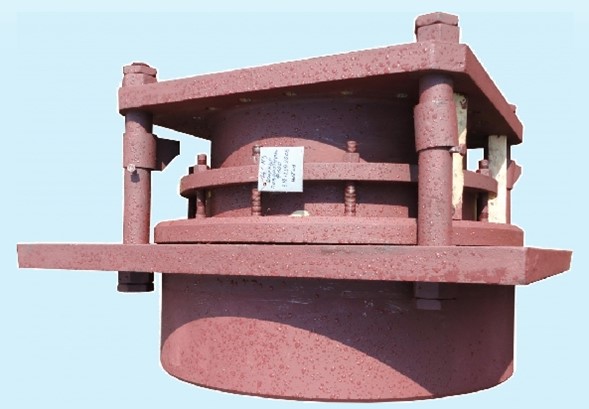

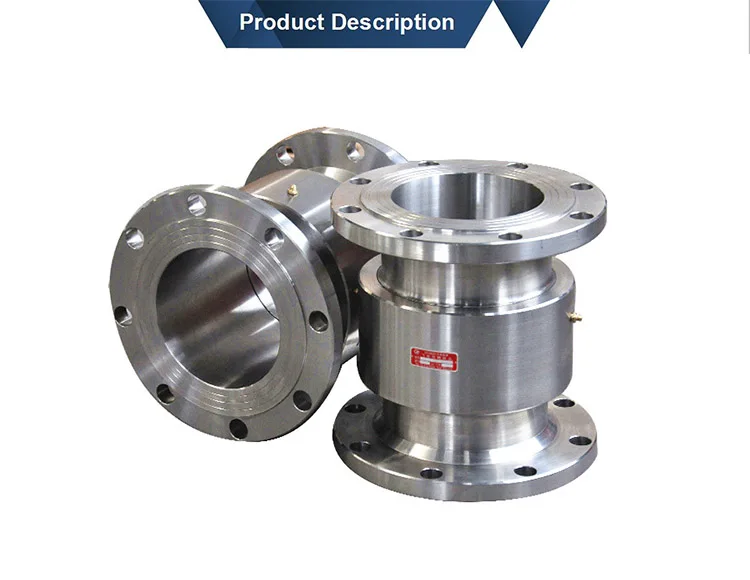

Компенсационные сальники

Компенсационные поворотные сальники.

обратный клапан

Другой вариант-использовать этот клапан в напорной линии, чтобы избежать обратного потока при остановке откачки.

уплотнитель для труб

Различные типы уплотнений для различных применений

производство узлов

Наши грунтовые насосы оптимизированны и имеют отличную производительность всасывания, высокую эффективность, длительный срок службы и требуют минимального обслуживания. Насосы могут поставляться из различных типов износостойких материалов и могут быть выполнены в большом количестве различных конфигураций.

Режущая головка-ФРЕЗА

Мы предлагаем современную режущую систему для всех применений (от мягких до очень твердых пород, смешанных почв, песка и глины) и мощность резца от 37 кВт до 500 кВт.

Режущий Круг

Режущие колеса с гидравлическим приводом непосредственно приводятся в движение прочным высокомоментным низкоскоростным гидравлическим подводным двигателем.

Трубопровод с шаровыми шарнирами

Трубопровод с шаровыми шарнирами обладает высокой износостойкостью за счет полнометаллической конструкции. Кроме того, шаровые шарниры обеспечивают не только очень прочную гибкость, но и быстрый разъем для легкой регулировки длины трубопровода.

Всасывающая гофра (шланг)

Всасывающие гофры земснаряда, предназначенные для тяжелых условий эксплуатации, выпускаются любого размера. Они предназначены для того, чтобы делать более острые и постоянные изгибы в тяжелых условиях работы .

пульпопровод плавающий комбинированный

Плавучий трубопровод с комбинацией стальных труб и резиновых шлангов с поплавками вокруг разгрузочной земснарядной трубы является экономически привлекательным решением. Резиновые шланги сконструированы с износостойкой прокладкой для продления срока службы плавучего трубопровода.

Пульпопровод плавающий

Плавучие трубы состоят из нескольких слоев. Внутренний сливной шланг защищен плавающим корпусом, который с боков защищен армированной резиновой оболочкой.

Земснарядные клапаны

Мы поставляем дополнительные износостойкие клапаны различных диаметров со специальной системой уплотнения и промывки, подходящей для различных давлений, которые могут возникнуть во время процессов всасывания и нагнетания. Мы можем предложить регулирующие, береговые и задвижки для земснарядных труб в стандартном диапазоне от DN 400 до DN 1200 мм, подходящие для давления до 25 бар.

якоря

Мы поставляем многоцелевые якоря для дноуглубительных работ или специализированные якоря для конкретного грунта, песка, глины или породы

Всасывающий узел

Всасывающая горловина. У нас есть две доступные конструкции: «улыбающаяся’ площадь поперечного сечения для оптимизации потока и нейтральное поперечное сечение. Обе конструкции выпускаются в сварном или износостойком литом исполнении.

блоки полиспаса

Блоки легко монтируются. Боковые троссовые поворотные блоки изготавливаются для подводного исполнения в песчаной среде.

Запросить

кран электрический

Кран консольный — 2 тн

Для обслуживания насоса гидроразмыва и гибкой всасывающей трубы, г/п 2тн, с вылетом 3,2м, высотой подъема 3,2м;👇

👆кран консольный — 1 тн

Для обслуживания места подключения с плавучим пульпопроводом, г/п 1т, с вылетом 2,0м, высота подъема 3,2м.

👆Кран консольный — 4 тн

Для обслуживания грунтового насоса и оборудования МО, г/п 4 тн, с вылетом 3,5м, высота подъема 4,0м

Палубные краны

Наш ряд стандартных палубных кранов можно подобрать и сконфигурировать по требованиям клиента.

Кран консольный

Powered By EmbedPress

Заказать

кран манипулятор гидравлический

• ХАРАКТЕРИСТИКИ IM 440

• ГРУЗОПОДЪЕМНОСТЬ

ХАРАКТЕРИСТИКИ

Количество гидравлических выдвижных секций 2 шт.

Грузовой момент 40 тм

Максимальная грузоподъемность 10 000 кг

Грузоподъемность (при вылете стрелы) 8 000 кг (5,0 м)

Грузоподъемность (при вылете стрелы) 7 200 кг (5,5 м)

Грузоподъемность на максимальном вылете 5 500 кг

Максимальный вылет стрелы 7,6 м

Рабочая температура окружающей среды, °C – 40 … +40

Максимальная высота подъема 10,1 м

Максимальная глубина опускания 5,1 м

Способ управления Гидравлический

Угол поворота колонны 400 град.

Место управления С земли

Транспортное положение опор Вверх

Способ выдвижения опор Гидравлический

Длинная база опор 7 364 мм

Масса без гидронасоса и рабочей жидкости 4 457 кг

Емкость гидробака, л (полная/max/min) 160 / 140 / 120

Производительность насоса 60-80 л/мин

Рабочее давление 32 МПа

Размер по осям шпилек 1 285 мм + 1024 мм

Размер для монтажа на раме 1 900 мм

Габаритные размеры в трансп. положении, мм 1 597 х 2 500 х 2 487

Полное и комплексное снабжение объектов гидромеханизации

Мы проектируем и изготовляем высококачественные электрические драги глубокого черпания, а также оборудование для добычи полезных ископаемых, землечерпательных работ и очистки водохранилищ.

Все наши системы надежны в эксплуатации и соответствуют самым высоким стандартам качества. Неограниченное по времени обслуживание и снабжение запасными частями — это один из основных принципов нашей работы.

ЗСС 1400.

40 «Илпекс» — ООО «СпецГидроМех»

    Основные технические характеристики ДИЗЕЛЬНОГО земснаряда ЗССд 1400. 40

Тип земснаряда	Дизельный, несамоходный, перемещение якорно-тросовое, трюмного типа, разборно-транспортабельный
Категория разрабатываемых грунтов	I по IV  (пески, глина, щебень, ПГС, суглинок). Плотность 1900…2000 кг/м3
Производительность по воде (пульпе) в оптимальной рабочей точке, м3/час	1400
Производительность по грунту  в оптимальной рабочей точке, м3/час	140-200
Напор водяного столба, м	40
Глубина разработки, м,	1-12
Дальность транспортировки пульпы по горизонтали, м	до 1000
Способ  рыхления грунта	гидроразмыв
Грунтовой насос марка	ГрУТ 1400/40
Дизельный двигатель	ЯМЗ 240
Расположение агрегата насоса	в трюме
Масса землесосного снаряда без плавучего пульпопровода, т	34,0
Габаритная высота на плаву, м	3,6
Осадка в рабочем состоянии (средняя), м	0,6
Условный диаметр плавучего пульпопровода Ду, мм	300
Общий расход топлива	69 л/час
Топливный бак (1 шт), м3	4,8
Транспортировка автотранспорт типа «еврофура», шт.	3
Класс водоема по классификации речного регистра	Р.1.2

Грунтовый насос

Марка	ГрУТ  1400/40
Производительность по воде (пульпе)	1400 м3/час
Полный напор	40 м
Диаметр напорного патрубка Ду	300 мм
Диаметр всасывающего патрубка Ду	300 мм

Привод грунтового насоса – дизель / эл. двигатель

Марка	ЯМЗ 240
Номинальная мощность	368 кВт ( 500 л. с.)
Частота вращения коленчатого вала при номинальной мощности	1900 об/мин
Удельный расход топлива (при мах нагрузке)	44 л/час

Энергетическая установка (при дизельном исполнении)

Тип	бортовая ДГ-150
Марка	ДГ 150
Мощность номинальная, кВт	150
Мощность максимальная, кВт	165
Напряжение, В	230/400
Число фаз	3
Тип генератора	синхронный
Пуск	электростартер
Расход топлива при 75%нагрузке, л/час	25
Объем топливного бака, л	370
Гарантия, мес	12
Масса, кг	1850
Габаритные размеры ДхШхВ, мм	3300*1200*1700

Лебедки TOR

Тяговое усилие	2000 кг	3200 кг
Количество	4 шт.	1 шт
Диаметр каната	16 мм	18 мм
Канатоемкость барабана	70 м	70 м
Мощность электродвигателя	7,5 кВт	11 кВт
Скорость намотки каната на 1-м слое	0,3 м/сек	0,2 м/сек

Насосный агрегат  технической воды и гидроразмыва

Марка насоса	1Д 315/71а
Подача	300 м3/час
Напор	62 м
Марка электродвигателя	5АМН250S2
Мощность э.д.	90 кВт
Частота вращения	3000 об/мин

Механический реверс-редуктор

Марка	C300
Передаточное цисло	1:2

Управление редуктором и управление запуском, остановом, регулировкой частоты вращения двигателя — электромеханическое. Пульт управления оснащен всеми необходимыми приборами для контроля работы земснаряда.

Земснаряд может может быть изготовлен с гидрорыхлителем или с фрезерным рыхлителем.

  Основные технические характеристики ЭЛЕКТРИЧЕСКОГО земснаряда ЗССЭ 1400.40

Тип земснаряда	Электрический, несамоходный, перемещение якорно-тросовое, трюмного типа, разборно-транспортабельный
Категория разрабатываемых грунтов	I по IV  (пески, глина, щебень, ПГС, суглинок). Плотность 1900…2000 кг/м3
Производительность по воде (пульпе) в оптимальной рабочей точке, м3/час	1400
Производительность по грунту  в оптимальной рабочей точке, м3/час	140-200
Напор водяного столба, м	40
Глубина разработки, м,	1-12
Дальность транспортировки пульпы по горизонтали, м	до 1000
Способ  рыхления грунта	гидроразмыв
Грунтовой насос марка	ГрУТ 1400/40
Электрический двигатель	315 кВт
Расположение агрегата насоса	в трюме
Масса землесосного снаряда без плавучего пульпопровода, т	34,0
Габаритная высота на плаву, м	3,6
Осадка в рабочем состоянии (средняя), м	0,6
Условный диаметр плавучего пульпопровода Ду, мм	300
Общая энергоёмкость	400 кВт
Транспортировка автотранспорт типа «еврофура», шт.	3
Класс водоема по классификации речного регистра	Р.1.2

Грунтовый насос

Марка	ГрУТ  1400/40
Производительность по воде (пульпе)	1400 м3/час
Полный напор	40 м
Диаметр напорного патрубка Ду	300 мм
Диаметр всасывающего патрубка Ду	300 мм

Привод грунтового насоса – электрический двигатель

Марка	AИР 355 MLB6
Мощность	315 кВт
Напряжение	380/600 В
Частота вращения	750 об/мин

Лебедки TOR

Тяговое усилие	2000 кг	3200 кг
Количество	4 шт.	1 шт
Диаметр каната	16 мм	18 мм
Канатоемкость барабана	70 м	70 м
Мощность электродвигателя	7,5 кВт	11 кВт
Скорость намотки каната на 1-м слое	0,3 м/сек	0,2 м/сек

Насосный агрегат  технической воды и гидроразмыва

Марка насоса	1Д 315/71а
Подача	300 м3/час
Напор	62 м
Марка электродвигателя	5АМН250S2
Мощность э.д.	90 кВт
Частота вращения	3000 об/мин

Управление запуском, остановом, регулировкой частоты вращения двигателя — электромеханическое. Пульт управления оснащен всеми необходимыми приборами для контроля работы земснаряда.

Земснаряд может может быть изготовлен с гидрорыхлителем или с фрезерным рыхлителем.
