В автомобилях применяются карданные передачи с шарнирами равных (ШРУСы) и неравных угловых скоростей. Мы занимаемся ремонтом обоих вариантов с предоставлением гарантии.

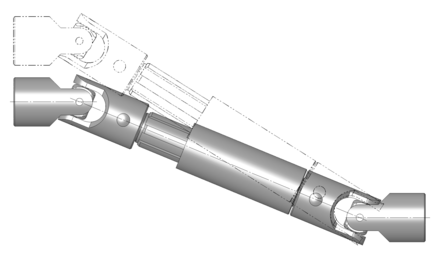

Шарнир неравных угловых скоростей (с крестовинами)


Известен еще как шарнир Гука. Используется, как правило, если угол между соединяемыми валами не превышает 20 градусов.


Поэтому, если вы, например, делаете лифт своего автомобиля, не лишним будет заменить соединения с крестовинами на ШРУС или






шарнир Гука. т.к. углы между валами могут значительно увеличиться. Мы выполняем такие работы.


Характерные для такого соединения неисправности:


  • Износ крестовин. Может проявляться в виде стука при включении передач и вибрации при наборе скорости.


  • Заклинивание крестовины. Может проявляться в виде скрипа. Часто появляются ржавые подтеки.


  • Выработка «ушей» вилки. О ней могут говорить стуки и вибрация.


Ремонт такого соединения выполняется в зависимости от характера поломки. Крестовины при износе только меняются, а не ремонтируются. Если износилась вилка, ее также меняют: элемент вырезается с вала, на его место приваривается новый. Карданный вал после этого балансируется.

8 (495) 204-21-70

Только для звонков с сайта

8 (800) 551-79-05

Бесплатный телефонный номер

ШРУСы в карданной передаче


На некоторых авто используются карданы с шарнирами равных угловых скоростей. Они позволяют передавать крутящий момент при углах между плоскостями валов до 35 градусов. На практике, ШРУСы более долговечны.


Типовые неисправности такого соединения:


  • Клин ШРУСа. Проявляется скрипом. Можно попробовать перебрать и смазать, либо заменить.


  • Механический износ. Может сопровождаться стуком и вибрацией. В таком случае нужна замена шарнира карданного вала.


  • Повреждение пыльника. В результате этого в ШРУС попадает влага и грязь, он выходит из строя.


  • Износ шлицевого соединения. Оно меняется, в зависимости от степени повреждения.


Ремонт карданного вала с шарниром равных угловых скоростей производится, либо путем его замены, либо переборки и смазки. Первый вариант более предпочтителен.

Замена и ремонт шарнира карданного вала


Компания «КарданВалСервис» оказывает услуги ремонта карданных валов любой сложности, включая услуги по замене шарнира.

Если вам требуется консультация или вы хотите уточнить стоимость работ, просто позвоните нам по телефонам указанным на сайте или оставьте сообщение в онлайн-консультанте.



Следующая статья>



Услуги

Карта сайта

ИНН 5044057846  ОГРН 1075044000360

© 2014 — 2023 КарданВалСервис ремонт и изготовление карданных валов

Как определить тип карданного вала

Если ваш кардан имеет две точки крепления от коробки передач к переднему (заднему) мосту, то такой вал называется двухопорным. У двухопорного вала в конструкции нет подвесного подшипника.

Если карданная передача состоит из двух частей с одним подвесным подшипником посередине (т.е. имеет три точки крепления между коробкой передач и мостом), то это трехопорный карданный вал.

Четырехопорный вал имеет 4 точки опоры и состоит из трех частей с двумя подвесными подшипниками.

Как самостоятельно измерить параметры крестовины карданного вала

Вы можете самостоятельно линейкой или штангенциркулем измерить D -диаметр чашки крестовины и L -длину крестовины в мм

При подборе крестовины надо обязательно учитывать тип крепления крестовины. Основные типы это: кернение, стопорные кольца, стопорные крышки.

Типы крепления крестовин

Основные типы крепления крестовин в вилке кардана:

— кернение (замену таких крестовины производят на спец. оборудовании с обязательной последующей балансировкой)
— стопорные кольца
— стопорные крышки

Шарниры | РЗКВ (ранее Агро-ВИН)

Шарнир карданного вала – часть карданного механизма, обеспечивающая вращение двух валов под переменным углом, благодаря подвижному соединению звеньев. Шарнир состоит из двух вилок вращающихся на противоположных концах крестовины.





Карданные шарниры для сельскохозяйственных машин обеспечивают передачу крутящего момента при оборотах до 1250 оборотов в минуту и рабочих углах наклона до 22 градусов.
С номенклатурой и основными техническими характеристиками шарниров карданных валов для сельскохозяйственных машин, можно ознакомиться в таблице, приведенной ниже.



Обозначение
«Агро-ВИН»

Наименование

Аналог

вес
кг/шт

Основные
габаритные размеры

А (мм)

В (мм)

D (мм)

Шарниры карданные 50Нм ГОСТ 13758-89


АК. 005.101.101Шлиц D-6х18х22 штифт – Шлиц D-6х18х22 штифт

ГГ-050

0,66

56

56

65

АК.005.101.201Шлиц D-6х18х22 штифт – Шпоночный паз D=20

ГЖ-050

0,66

56

56

65

АК.005.101.471Шлиц D-6х18х22 штифт – Круг под сварку D=26,15

ГН-050

0,67

56

56

65

АК.005.101.501Шлиц D-6х18х22 штифт – Квадрат 16х16

ГЛ-050

0,66

56

56

65

АК.005.201.201Шпоночный паз D=20 – Шпоночный паз D=20

ЖЖ-050

0,66

56

56

65

АК.005.201.471Шпоночный паз D=20 – Круг под сварку D=26,15

ЖН-050

0,67

56

56

65

АК. 005.201.501Шпоночный паз D=20 – Квадрат 16х16

ЖЛ-050

0,66

56

56

65

АК.005.471.471Круг под сварку D=26,15 – Круг под сварку D=26,15

НН-050

0,68

56

56

65

АК.005.501.471Квадрат 16х16 – Круг под сварку D=26,15

ЛН-050

0,67

56

56

65

АК.005.501.501Квадрат 16х16 — Квадрат 16х16

ЛЛ-050

0,66

56

56

65

Шарниры карданные 160Нм ГОСТ 13758-89


АК.016.105.264Шлиц D-8х32х38 штифт – Шпоночный паз D=25

ГЖ-160

2,13

85

85

90

АК. 016.105.265Шлиц D-8х32х38 штифт – Шпоночный паз D=30

ГИ-160

2,06

85

85

90

АК.016.105.473Шлиц D-8х32х38 штифт – Круг под сварку D=46

ГН-160

2,02

85

85

90

АК.016.105.502Шлиц D-8х32х38 штифт – Квадрат 28х28

ГЛ-160

2,04

85

85

90

АК.016.113.105Шлиц D-6х29х35 (1 3/8″ Z6) с фиксатором – Шлиц D-8х32х38 под штифт

КГ-160

2,26

105

85

90

АК.016.113.113Шлиц D-6х29х35 (1 3/8″ Z6) с фиксатором – Шлиц D-6х29х35 (1 3/8″ Z6) с фиксатором

КК-160

2,46

105

105

90

АК. 016.113.114Шлиц D-6х29х35 (1 3/8″ Z6) с фиксатором – Шлиц 35х32х21(1 3/8″ Z21) с фиксатором

2,52

105

105

90

АК.016.113.264Шлиц D-6х29х35 (1 3/8″ Z6) – Шпоночный паз D=25

КЖ-160

2,33

105

85

90

АК.016.113.265Шлиц D-6х29х35 (1 3/8″ Z6) с фиксатором – Шпоночный паз D=30

КИ-160

2,26

105

85

90

АК.016.113.473Шлиц D-6х29х35 (1 3/8″ Z6) с фиксатором – Круг под сварку D=46

КН-160

2,22

105

85

90

АК.016.113.502Шлиц D-6х29х35 (1 3/8″ Z6) с фиксатором – Квадрат 28х28

КЛ-160

2,24

105

85

90

АК. 016.115.105Шлиц D-8х32х38 с фиксатором  – Шлиц D-8х32х38 под штифт

АГ-160

2,41

105

85

90

АК.016.115.113Шлиц D-8х32х38 с фиксатором  – Шлиц D-6х29х35 (1 3/8″ Z6) с фиксатором

АК-160

2,61

105

105

90

АК.016.115.114Шлиц D-8х32х38 с фиксатором – Шлиц 35х32х21(1 3/8″ Z21) с фиксатором

2,67

105

105

90

АК.016.115.115Шлиц D-8х32х38 с фиксатором – Шлиц D-8х32х38 с фиксатором

АА-160

2,76

105

105

90

АК.016.115.264Шлиц D-8х32х38 с фиксатором – Шпоночный паз D=25 с фиксатором

АЖ-160

2,48

105

85

90

АК. 016.115.265Шлиц D-8х32х38 с фиксатором – Шпоночный паз D=30

АИ-160

2,41

105

85

90

АК.016.115.473Шлиц D-8х32х38 с фиксатором – Круг под сварку D=46

АН-160

2,37

105

85

90

АК.016.115.502Шлиц D-8х32х38 с фиксатором  – Квадрат 28х28

АЛ-160

2,39

105

85

90

АК.016.264.114Шпоночный паз D=25 – Шлиц 35х32х21(1 3/8″ Z21)

2,39

85

105

90

АК.016.264.264Шпоночный паз D=25 – Шпоночный паз D=25

ЖЖ-160

2,20

85

85

90

АК. 016.264.473Шпоночный паз D=25 – Круг под сварку D=46

ЖН-160

2,09

85

85

90

АК.016.264.502Шпоночный паз D=25 – Квадрат 28х28

ЖЛ-160

2,11

85

85

90

АК.016.265.114Шпоночный паз D=30 – Шлиц 35х32х21(1 3/8″ Z21) с фиксатором

2,32

85

105

90

АК.016.265.264Шпоночный паз D=30 – Шпоночный паз D=25

ИЖ-160

2,13

85

85

90

АК.016.265.265Шпоночный паз D=30 – Шпоночный паз D=25

ИИ-160

2,06

85

85

90

АК.016.265. 473Шпоночный паз D=30 – Круг под сварку D=46

ИН-160

2,02

85

85

90

АК.016.265.502Шпоночный паз D=30 – Квадрат 28х28

ИЛ-160

2,04

85

85

90

АК.016.318.318 Фланец 6отв D=84 – Фланец 6отв D=84

ТТ-160 (УУ-160)

3,00

85

85

90

АК.016.473.114Круг под сварку D=46 – Шлиц 35х32х21(1 3/8″ Z21) с фиксатором

2,28

85

105

90

АК.016.473.206Круг под сварку D=46 – Шпоночный паз D=35, L=145мм

2,44

85

85

90

АК.016.473.318Круг под сварку D=46 – Фланец 6отв D=84

НТ-160 (НУ-160)

2,49

85

85

90

АК. 016.473.473Круг под сварку D=46 – Круг под сварку D=46

НН-160

1,98

85

85

90

АК.016.502.114Квадрат 28х28 – Шлиц 35х32х21(1 3/8″ Z21)

2,30

85

85

90

АК.016.502.206Квадрат 28х28 – Шпоночный паз D=35, L=145мм

2,46

85

85

90

АК.016.502.318Квадрат 28х28 – Фланец 6отв D=84

ЛТ-160 (ЛУ-160)

2,51

85

85

90

АК.016.502.473Квадрат 28х28 – Круг под сварку D=46

ЛН-160

2,00

85

85

90

АК.016.502.502Квадрат 28х28 – Квадрат 28х28

ЛЛ-160

2,02

85

85

90

Шарниры карданные 400Нм ГОСТ 13758-89


АК. 040.105.105Шлиц D-8х32х38 штифт – Шлиц 8х32х38 штифт

ГГ-400

3,90

98

98

125

АК.040.105.265Шлиц D-8х32х38 штифт – Шпоночный паз D=30

ГЖ-400

4,05

98

120

125

АК.040.113.105Шлиц 6х29х35 (1 3/8″ Z6)с фиксатором – Шлиц 8х32х38 штифт

КГ-400

4,12

120

98

125

АК.040.113.113Шлиц 6х29х35 (1 3/8″ Z6) с фиксатором- Шлиц 6х29х35 с фиксатор

КК-400

4,34

120

120

125

АК.040.113.114Шлиц D-6х29х35 (1 3/8″ Z6) с фиксатором – Шлиц 35х32х21(1 3/8″ Z21) с фиксатором

4,31

120

120

125

АК. 040.113.265Шлиц 6х29х35 (1 3/8″ Z6) с фиксатором  – Шпоночный паз D=35

КИ-400

4,27

120

120

125

АК.040.113.474Шлиц 6х29х35 (1 3/8″ Z6) с фиксатором – Круг под сварку D=55

КН-400

3,91

120

98

125

АК.040.113.503Щлиц 6х29х35 (1 3/8″ Z6) с фиксатором – Квадрат 30х30

КЛ-400

4,22

120

120

125

АК.040.115.105Шлиц D-8х32х38 с фиксатором – Шлиц D-8х32х38 штиф

АГ-400

4,08

120

98

125

АК.040.115.113Шлиц D-8х32х38 с фиксатором – Шлиц D-6х29х35 (1 3/8″ Z6) с фиксатором

АК-400

4,30

120

120

125

АК. 040.115.114Шлиц D-8х32х38  с фикстором – Шлиц 35х32х21(1 3/8″ Z21) с фиксатором

4,27

120

120

125

АК.040.115.115Шлиц D-8х32х38 с фиксатором – Шлиц D-8х32х38 с фиксатором

АА-400

4,26

120

120

125

АК.040.115.265Шлиц D-8х32х38 с фиксатором – Шпоночный паз D=30

АЖ-400

4,23

120

120

125

АК.040.115.266Шлиц D-8х32х38 с фиксатором – Шпоночный паз D=35

АИ-400

4,13

120

120

125

АК.040.115.474Шлиц D-8х32х38 с фиксатором – Круг под сварку D=55

АН-400

3,87

120

98

125

АК. 040.115.503Шлиц D-8х32х38 с фиксатором – Квадрат 30х30

АЛ-400

4,18

120

120

125

АК.040.265.114Шпоночный паз D=30 -Шлиц 35х32х21(1 3/8″ Z21) с фиксатором

4,24

120

120

125

АК.040.265.265Шпоночный паз D=30 – Шпоночный паз D=30

ЖЖ-400

4,20

120

120

125

АК.040.265.474Шпоночный паз D=30 – Круг под сварку D=55

ЖН-400

3,84

120

98

125

АК.040.265.503Шпоночный паз D=30 – Квадрат 30х30

ЖЛ-400

4,15

120

120

125

АК. 040.266.105Шпоночный паз D=35 – Шлиц 8х32х38 штифт

ИГ-400

3,95

120

98

125

АК.040.266.265Шпоночный паз D=35 – Шпоночный паз D=30

ИЖ-400

4,10

120

120

125

АК.040.266.266Шпоночный паз D=35 – Шпоночный паз D=35

ИИ-400

4,00

120

120

125

АК.040.266.474Шпоночный паз D=35 – Круг под сварку D=55

ИН-400

3,74

120

98

125

АК.040.266.503Шпоночный паз D=35 – Квадрат 30х30

ИЛ-400

4,05

120

120

125

АК.040.319.319Фланец 8 отв D=101 – Фланец 8 отв D=101

ТТ-400

4,72

98

120

125

АК. 040.474.319Круг под сварку D=55 – Фланец 8 отв D=101

НТ-400

4,10

98

120

125

АК.040.474.474Круг под сварку D=55 – Круг под сварку D=55

НН-400

3,48

98

98

125

АК.040.503.474Квадрат 30х30 – Круг под сварку D=55

ЛН-400

3,79

120

98

125

АК.040.503.503Квадрат 30х30 – Квадрат 30х30

ЛЛ-400

4,10

120

120

125

Шарниры карданные 630Нм ГОСТ 13758-89

АК.063.105.105Шлиц D-8х32х38 штиф – Шлиц D-8х32х38 штиф

ГГ-630

5,72

115

115

150

АК. 063.113.105Шлиц 6х29х35 (1 3/8″ Z6) с фиксатором- Шлиц D-8х32х38 штиф

КГ-630

6,31

140

115

150

АК.063.113.113Шлиц 6х29х35 (1 3/8″ Z6) с фиксатором- Шлиц 6х29х35 с фиксатор

КК-630

6,90

140

140

150

АК.063.113.266Шлиц 6х29х35 (1 3/8″ Z6) с фиксатором- Шпоночный паз D=35

КЖ-630

6,66

140

140

150

АК.063.113.267Шлиц 6х29х35 (1 3/8″ Z6) с фиксатором- Шпоночный паз D=40

КИ-630

6,54

140

140

150

АК.063.113.474Шлиц 6х29х35 (1 3/8″ Z6) с фиксатором- Круг под сварку D=55

КН-630

6,15

140

115

150

АК. 063.115.105Шлиц D-8х32х38 с фиксатором – Шлиц D-8х32х38 штиф

АГ-630

6,30

140

115

150

АК.063.115.113Шлиц D-8х32х38 с фиксатором – Шлиц D-6х29х35 (1 3/8″ Z6) с фиксатором

АК-630

6,89

140

140

150

АК.063.115.114Шлиц D-8х32х38  с фикстором – Шлиц 35х32х21(1 3/8″ Z21) с фиксатором

6,88

140

140

150

АК.063.115.115Шлиц D-8х32х38 с фиксатором – Шлиц D-8х32х38 с фиксатором

АА-630

6,88

140

140

150

АК.063.115.116Шлиц D-8х32х38 с фиксатором – Шлиц D-8х36х42 с фиксатором

АБ-630

6,53

140

140

150

АК. 063.115.117Шлиц D-8х32х38 с фиксатором – Шлиц 45х38х6 (1 3/4″ Z6) с фиксатором

6,53

140

140

150

АК.063.115.118Шлиц D-8х32х38 с фиксатором – Шлиц 45х40х20 (1 3/4″ Z20) с фиксатором

АВ-630

6,53

140

140

150

АК.063.115.266Шлиц D-8х32х38 с фиксатором – Шпоночный паз D=35

АЖ-630

6,65

140

140

150

АК.063.115.267Шлиц D-8х32х38 с фиксатором – Шпоночный паз D=40

АИ-630

6,53

140

140

150

АК.063.115.474Шлиц D-8х32х38 с фиксатором – Круг под сварку D=55

АН-630

6,14

140

115

150

АК. 063.474.474Круг под сварку D=55 – Круг под сварку D=55

НН-630

5,40

115

115

150


В настоящем списке указаны наиболее распространенные карданные шарниры. Если в списке нет интересующего Вас шарнира, мы можем изготовить его с учетом Ваших технических требований. Обратитесь, пожалуйста, в наш офис по телефону или электронной почте.

Более подробную техническую информацию можно посмотреть в разделе Техническая информация



Крестовина карданного вала, 39,50 €

Другая контактная почта*

Я согласен*

Настройки конфиденциальности данных

Указанные здесь настройки сохраняются в «локальной памяти» вашего устройства. Настройки будут запомнены при следующем посещении нашего интернет-магазина. Вы можете изменить эти настройки в любое время (значок отпечатка пальца в левом нижнем углу).

Для получения дополнительной информации о сроке действия файлов cookie и необходимых основных файлах cookie см. Уведомление о конфиденциальности.

Выбрать/Отменить все

YouTube

Дополнительная информация

Чтобы просмотреть содержимое YouTube на этом веб-сайте,
вам необходимо дать согласие на передачу данных и хранение сторонних файлов cookie
Ютуб (гугл).
Это позволяет нам улучшить ваш пользовательский опыт и сделать нашу
сайт лучше и интереснее.
Без вашего согласия никакие данные не будут переданы на YouTube.
Однако вы также не сможете пользоваться услугами YouTube на этом веб-сайте.

Описание:

Встраивание видео

Процессинговая компания:

Google Inc.

Условия эксплуатации:
Ссылка

Vimeo

Дополнительная информация

Для просмотра контента Vimeo на этом веб-сайте вам необходимо согласиться с
передача данных и хранение сторонних файлов cookie Vimeo.
Это позволяет нам улучшить
опыт и сделать наш сайт лучше и интереснее.
Без вашего согласия никакие данные не будут
быть перенесены на Vimeo. Однако вы также не сможете пользоваться услугами Vimdeo на этом веб-сайте.

Описание:

Встраивание видео

Процессинговая компания:

Vimeo

Условия эксплуатации:
Ссылка

Выбрать/Отменить все

Настройки конфиденциальности данных

Хотите увидеть это содержимое? Активируйте желаемое содержимое только для одного сеанса или разрешите веб-сайту запомнить эти настройки. После того, как вы дали свое согласие, сторонние данные могут быть загружены. Для этого на вашем устройстве могут храниться сторонние файлы cookie. Вы можете изменить эти настройки в любое время (значок отпечатка пальца в левом нижнем углу). Дополнительные сведения см. в Уведомлении о конфиденциальности.

Выбор карданного вала — универсальный шарнир, карданный вал в сборе, приводной вал в сборе, крестовина, гребной вал, трансмиссионный вал, шлицевой вал

Выбор карданного вала — универсальный шарнир, карданный вал в сборе,
Приводной вал в сборе, поперечный шарнир, карданный вал, трансмиссионный вал, шлицевое соединение
Вал

gif»>

О нас

Продукция

Приложения

История карданного вала

Запрос

Свяжитесь с нами

Дом
>>   Преимущества и функции



Производственные мощности

План обеспечения качества
Преимущества и особенности

Выбор карданного вала

Таблица выбора / ограничение скорости

Инфраструктура

Брошюра



 gif»>

  В соответствии со стандартом используйте
следующие способы выбора CIW-X,
Карданный вал серий CIW-Y и CIW-Z.
Пожалуйста, обратитесь к использованию для выбора
другие серии продуктов.

  1. Карданный вал
    выбирается в зависимости от нагрузки
    особенности, расчетные крутящие моменты,
    срок службы подшипников и эксплуатационные
    скорость.
  2. Расчетный крутящий момент равен
    полученные из формул (1), (2)
    или (1), (3).

Таблица 10
:


Сервисные коэффициенты K

Служба
Фактор Тип

Ведомый
Оборудование

К

Легкий шок
Загрузить		 Генераторы
Центробежные
Назначение
Вентиляторы
Обработка древесины
Машины
Ленточные конвейеры
Бумагоделательные машины		 от 1,1 до 1,3

Средний шок
Загрузить

Компрессор
(Многоцилиндровый)
Насосы (Многоцилиндровый)
цил. )
Маленькая секция
Миллс
Непрерывный провод
Мельницы
Основной конвейер
Диски

от 1,3 до 1,8

Тяжелая ударная нагрузка

 морской
Трансмиссия
Транспортный ролик
Столы
Непрерывная труба
Мельницы
непрерывного действия
Рабочий ролик
Таблицы
Средняя секция
Мельницы
Компрессоры
(Одноцилиндровый)
Насосы (Одноцилиндровый)
Смесители
Прессы
Выпрямление
Машины
Приводы кранов
Шаровые мельницы		 от 2 до 3

Очень тяжелый
Ударная нагрузка

Кран Аксессуар
Диски
Дробилки
Реверсивные
Рабочий ролик
Столы
Приводы для наматывания
Разрушители окалины
Стойки для блюминга

от 3 до 5

Экстремальный шок
Загрузить		 Подающий ролик
Приводы
Листовые ножницы		 от 6 до 15
  1. Обычно универсальный шарнир
    валы подбираются по
    крутящий момент, который должен быть передан
    требуемый срок службы подшипника.
