Вопросы по съемным грузозахватным приспособлениям и таре

Категория:

   Вопросы по грузоподъемным кранам

Публикация:

   Вопросы по съемным грузозахватным приспособлениям и таре

Читать далее:

   Вопросы по стальным канатам

Вопросы по съемным грузозахватным приспособлениям и таре

Какие правила необходимо выполнять при эксплуатации съемных грузозахватных приспособлений?

При эксплуатации съемных грузозахватных приспособлений (стропы, траверсы, клещи) необходимо выполнять следующие правила: после изготовления и каждого ремонта грузоподъемные приспособления следует подвергать техническому освидельствованию, во время которого их осматривать и испытывать нагрузкой, в 1,25 раза превышающей их номинальную грузоподъемность.

После испытания грузозахватного приспособления к нему прикрепляют бирку с указанием грузоподъемности, даты испытания и его порядкового номера.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Грузозахватные приспособления не испытывают перед пуском в эксплуатацию только в том случаё, если с завода-изготовителя они получены новыми, указана их грузоподъемность, есть акт испытания или паспорт и если при внешнем осмотре после их транспортирования не обнаружено никаких дефектов.

Каким требованиям должна соответствовать тара?

Тара должна соответствовать следующим требованиям: емкость должна исключать возможность перегрузки грузоподъемной машины, перемещение ее краном должно производиться по ГОСТ .12.3.010-82 с помощью четырехветвевого стропа при равномерном натяжении всех ветвей. На таре, за исключением специальной технологической (бадьи для раствора и др.), должны быть указаны ее назначение, номер, собственная масса и наибольшая масса груза, для транспортирования которого она предназначена.

Отнесение тары к специальной технологической производится по согласованию с местными органами технадзора.

Как рассчитывают стропы?

Грузоподъемность стропа должна соответствовать массе наибольшего поднимаемого груза с учетом количества ветвей стропа и угла наклона их к вертикали, а также коэффициента запаса прочности . Коэффициент запаса прочности стропа принимают не менее 6. Конструкция многоветвевых стропов должна ветвей.

Рис. 1. Схема натяжения ветвей канатного стропа

При вертикальном расположении ветвей стропа нагрузка на каждую из них будет равна массе груза, поделенной на число ветвей. Если же ветви стропа занимают наклонное положение, то усилие в ветви будет тем больше, чем больше угол между вертикалью и направлением ветви. Если угол равен 30°, то усилие в ветви стропа возрастает в 1,15 раза, при угле, равном-45 °,— в 1,42 раза, а при угле, равном 60 °,— в 2 раза.

В зависимости от массы и габаритов поднимаемого груза применяют стропы в 1, 2, 4, 6 и 8 ветвей. Для безопасности монтажа элементов надо применять стропы с полуавтоматическими захватами (замками), которые позволяют быстро осуществить строповку и расстроповку груза, не поднимаясь к месту его установки. Полуавтоматические стропы применяют для захвата деталей, не имеющих монтажных петель и скоб, а под поднимаемый груз устраивают инвентарные подкладки, которые надевают на стропы.

Каким требованиям должны соответствовать траверсы?

Траверсы — это дополнительные промежуточные элементы между поднимаемой конструкцией и крюком крана. Основное назначение их — предохранять поднимаемые элементы от воздействия сжимающих-усилий, которые возникают в зависимости от угла между ветвями стропов. Их конструкции должны быть такими, чтобы исключалась возможность самопроизвольного отцепления их и обеспечивалась устойчивость груза во время его подъема и перемещения.

В процессе эксплуатации траверсы подвергаются периодическим осмотрам. Они подлежат испытанию грузом. Инвентарный номер, дата испытания и грузоподъемность наносятся на бирку, прикрепленную к траверсе.

Каким требованиям правил должны соответствовать крюки грузовых стропов?

Крюки грузовых стропов служат для строповки различных грузов. . От грузовых крюков, которыми снабжаются грузоподъемные краны, они отличаются тем, что верхняя их часть имеет проушины для крепления к ветви стропа. Эти крюки изготовляются ковкой или штамповкой на грузоподъемность 0,25— 25 т. Для предупреждения самопроизвольного отцепления грузов их снабжают предохранительными замками. Эти требования являются обязательными для крюков, траверс, а также для приспособлений, используемых при крупнопанельном домостроении, и в тех случаях, если опускаемый груз находится в неустойчивом положении.

Допускается ли использование нестандартных крюков?

На практике не всегда можно ограничиться использованием стандартных крюков. В грузозахватных приспособлениях допускается применение -специальных крюков, изготовленных вырезкой из толстолистового проката. Конструкция и размеры их определяются расчетом, а изготовляются согласно техническим условиям, утвержденным на предприятии.

Как осматривают съемные грузозахватные приспособления и тару?

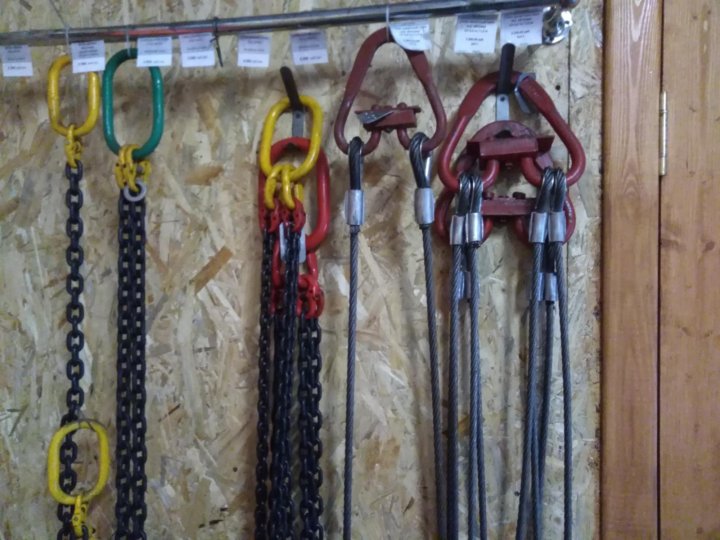

Съемные грузозахватные приспособления и тара подвергаются периодическому осмотру. Не реже чем через каждые 6 месяцев осматриваются траверсы, через 1 месяц — клещи, захваты и тара, каждые 10 дней — стропы (за исключением редко используемых).

Редко используемые стропы осматриваются перед выдачей их в работу. Результаты осмотра грузозахватных приспособлений и тары обязательно заносятся в журнал их учета и осмотра.

Кроме периодического осмотра стропы подвергаются внешнему осмотру ежедневно перед началом работы, а также после ремонта.

Как испытывают съемные грузозахватные приспособления?

Съемные грузозахватные приспособления (стропы, цепи, клещи, траверсы и др.) после изготовления и ремонта осматривают и испытывают нагрузкой, на 25% превышающей номинальную грузоподъемность. Результаты испытаний заносят в журнал учета и осмотра.

На испытанных грузозахватных приспособлениях прикрепляют бирку или ставят клеймо с указанием их номера, грузоподъемности, даты испытания. Съемные грузозахватные приспособления, изготовленные для других (сторонних) организаций, кроме клейма должны иметь паспорт.

Что указывают в журнале учета приспособлений?

В журнале учета приспособлений указывают наименование грузозахватного приспособления, грузоподъемность, номер нормали (технологической карты или чертежа), номер сертификата на примененные материалы, результаты проверки качества сварки и испытания.

Как бракуют съемные грузозахватные приспособления и тару?

Съемные грузозахватные приспособления и тару, не прошедшие технического освидетельствования, а также не имеющие бирок (контрольного клейма), бракуют. Их не допускают к работе, и они не должны находиться в местах производства работ.

Грузовые канатные стропы бракуют так же, как и грузовые или стреловые стальные канаты — по обрыву проволок на шаге свивки и износу.

Как можно предупредить износ съемных грузозахватных приспособлений?

Износ съемных грузозахватных приспособлений можно предупредить правильной их эксплуатацией.

Подвеска стропа к грузоподъемному крану, а также зацепка им поднимаемого груза должны исключать возможность спадания его, смещения за установленные габариты и перетирания вследствие соприкосновения с другими элементами.

Необходимо предохранять строп от различных повреждений во время работы, а также от соприкосновения с оголенными токоведущими проводами. После использования строп тщательно очищают от грязи, ржавчины и старой смазки, промывая его керосином. Канатный строп очищают металлической щеткой, при этом нельзя допускать повреждения отдельных проволок.

Инвентарные стропы хранят в закрытом помещении или под навесом в подвешенном состоянии. Хранить стропы непосредственно на земле запрещается. Перед сдачей на хранение (после эксплуатации) строп необходимо смазать специальной мазью. Смазку наносят твердой кистью, чтобы не повредить руки выступающими концами проволок, наносить смазку руками запрещается. В зимнее время смазку перед нанесением подогревают до температуры + 60 °C. Во избежание смятия кромок поднимаемого груза, повреждения канатного стропа и даже возможного его разрыва необходимо применять инвентарные деревянные или металлические подкладки.

Для предупреждения усиленного износа канатных стропов необходимо своевременно и качественно их смазывать в процессе эксплуатации.

Почему на выступающие части крана и грузозахватный орган наносят краску?

На выступающие части крана и грузозахватный орган краску наносят потому, что предохранительная окраска выступающих частей крана позволяет машинисту (крановщику) быстрее ориентироваться и лучше следить за выступающими частями крана. Чередующиеся наклонные под углом 45—60 ° черные и желтые полосы шириной 30—200 мм при соотношении ширины 1:1, наносимые не только на выступающие части, но и на грузоподъемные органы и ограждения, рассматриваются как необходимая мера обеспечения безопасности работы грузоподъемных машин (согласно ГОСТ 12.4.026-76*).

Маркировка СГЗП и тары — Студопедия

Поделись с друзьями:

При маркировке на съемное грузозахватное приспособление или прочно прикрепленную к нему бирку наносят его порядковый номер, грузоподъемность и дату испытания. Грузоподъемность стропов общего назначения указывается при угле между ветвями 90°. Грузоподъемность стропов целевого назначения, предназначенных для подъема определенного груза, указывается при угле между ветвями, принятом при расчете.

Съемные грузозахватные приспособления, изготовляемые для сторонних организаций, кроме маркировки, должны снабжаться паспортом, в котором указывается наименование предприятия-изготовителя, приводится эскиз изделия, его наименование, порядковый номер, сведения о примененных материалах, номер ГОСТа, нормали или чертежа, по которому приспособление изготовлялось, результаты и дата испытания.

На таре, за исключением специальной технологической (бадьи для раствора и др.), должны быть указаны ее назначение, номер, собственная масса и наибольшая масса груза, для транспортировки которого она предназначена. Емкость тары должна исключать возможность перегрузки грузоподъемной машины.

В каких местах запрещается складировать груз

Складировать перемещаемый кранами груз разрешается только на предназначенные для этого места, исключающие возможность падения, опрокидывания исползания груза.

Запрещается укладывать грузы:

· вблизи ж/д полотна;

· на перекрытиях выстроенных помещений;

· нанаклонных плоскостях настила;

· на краю откоса или канавы, если при этом он может сползти и опрокинуться;

· на проходах и проездах;

· на перекрытиях троншей, тонелей, лотков, по которым проходят технологические трубопроводы и кабели энергоснабжения;

· на захламленных площадках.

Способы крепления концов канатных строп.

Петля на конце каната при креплении его на кране, а также петля стропа, сопряженная с кольцами, крюками или другими деталями, должна быть выполнена:

а) с применением коуша и заплеткой свободного конца каната или установкой зажимов;

б) с применением стальной кованой, штампованной, литой втулки с закреплением клином;

в) путем заливки легкоплавким сплавом;

г) другим способом в соответствии с нормативными документами.

Применение сварных втулок не допускается (кроме крепления конца каната во втулке электрической тали).

Корпуса, втулки и клинья не должны иметь острых кромок, о которые может перетираться канат. Клиновая втулка и клин должны иметь маркировку, соответствующую диаметру каната.

Оказание первой помощи при поражении эл. током.

Первое, что необходимо сделать, — освободить человека от контакта с токоведущими элементами. При этом требуется придерживаться определенных правил ТБ, чтобы самому не оказаться под воздействием электротока. То есть, отключить электричество, поступающее на установку от источника напряжения.

Оперативно произвести оценку состояния потерпевшего, наличие пульса, проверка остановки дыхания и т.д.

Определить тяжесть электротравмы, например, степень ожогов кожи.

Оказывается помощь, при этом учитывается информация, полученная на этапах 2 и 3. При проблемах с дыханием понадобиться проведение процедуры эффективной реанимации до прибытия медицинских работников. Доврачебная помощь может включать в себя:

· сердечно-легочную реанимацию;

· обработку ран. Как известно, источником тока могут быть вызваны ожоги..

Вызвать скорую медицинскую помощь.

Билет №16

Обязанности стропальщика перед началом работ.

Перед началом работ по подъему и перемещению грузов стропальщик обязан:

1) получить задание на определенный вид работы от лица, ответственного за безопасное производство работ кранами;

2) при выполнении строительно-монтажных работ ознакомиться с проектом производства работ краном и поставить в проекте свою подпись;

3) при выполнении погрузочно-разгрузочных работ ознакомиться (под роспись) с технологическими картами;

4) при выполнении работ стреловыми кранами вблизи воздушной линии электропередачи ознакомиться (под роспись) с мерами безопасности, указанными в наряде-допуске;

5) проверить исправность грузозахватных приспособлений и наличие на них клейм или бирок с обозначением номера, даты испытания и грузоподъемности;

6) проверить исправность тары и наличие на ней маркировки о ее назначении, номере, собственной массе и предельной массе груза;

7) проверить наличие и исправность вспомогательных инвентарных приспособлений (оттяжек, багров, крюков, лестниц, площадок, подкладок и прокладок), необходимых для выполнения работ, в соответствии с проектом производства работ или технологической картой;

8) подобрать грузозахватные приспособления, соответствующие массе и характеру поднимаемого груза. Следует подбирать стропы (с учетом числа ветвей) такой длины, чтобы угол между ветвями не превышал 90°;

9) проверить освещенность рабочего места. При недостаточной освещенности стропальщик, не приступая к работе, обязан доложить об этом лицу, ответственному за безопасное производство работ кранами.

Стропальщику не разрешается устанавливать самостоятельно стреловые краны на выносные (дополнительные) опоры, а также снимать (укладывать) грузозахватные приспособления с неповоротной части (ходовой рамы) крана при нахождении крановщика в кабине крана.

Понравилась статья? Добавь ее в закладку (CTRL+D) и не забудь поделиться с друзьями:
