Приспособления для удаления клиновидных шпонок
Приспособления для удаления клиновидных шпонок
Категория:
Нестандартный инструмент
Приспособления для удаления клиновидных шпонок
Клиновидные шпонки в зависимости от конструкции узла, определяющей доступ к ним, можно удалять с помощью самых различных приспособлений.
Однако все они должны быть устроены так, чтобы ими во время работы нельзя было повредить сопрягаемые детали и шпонку.
Выколотка. Удалять шпонку при помощи выколотки можно только в том случае, если ничего не мешает поставить выколотку так, как это показано на рисунке 1.

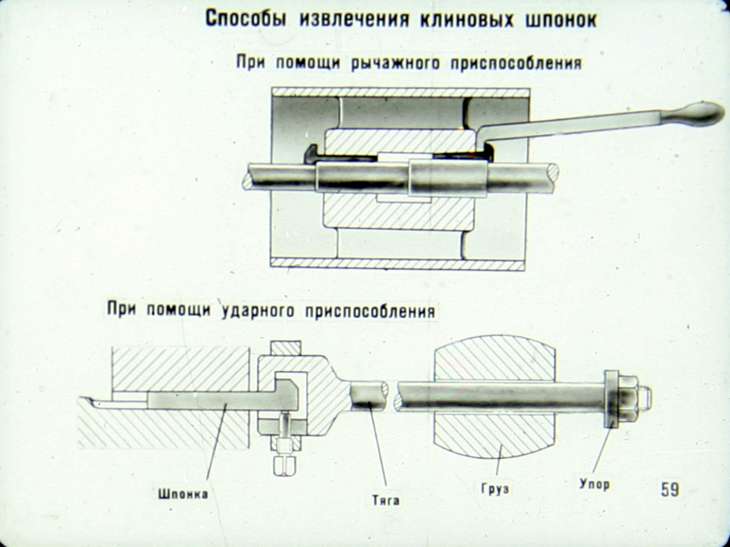

Инерционное приспособление состоит из металлического стержня (рис. 2, а) со свободно надетым грузом массой 3 кг и наконечниками (рис. 2,6 и в).
Винтовые приспособления позволяют удалять тугосидящие шпонки без их повреждения. Предлагается два варианта приспособлений.
Первый вариант. Приспособление состоит из винта (рис. 3, о) на конце с вырезом по размерам шпонки 9X14X56 мм. На винт надет стакан, опирающийся на упорный шариковый подшипник (№ 8109).
Для пользования приспособлением нужно надеть винт вырезом на головку шпонки и удалить ее, завинчивая гайку. Стакан упирается при этом в ступицу шкива и удерживает шпонку от прогиба.
Рис. 1. Выколотка для удаления клиновидных шпонок
Рис.
2. Инерционное приспособление для удаления клиновидных шпонок:
а — приспособление; б — резьбовой выдергиватель; в — крючок; 1 — выдергиватель; 2 — винт; 3 — стержень; 4 — груз; 5 — упор-ручка; 6 — резьбовой выдергиватель; 7 — контргайка; 8 — крючок
Этим приспособлением можно, например, удалить клиновидную шпонку из соединения главного приводного вала со шкивом комбайна СК-4.
Второй вариант. Приспособление имеет несколько более сложную конструкцию, но зато позволяет удалять шпонки с различными формами головок. Оно состоит из опорного стакана, сваренного из отрезка трубы (рис. 3) и фланца, патрона с приваренной пластиной и зажимным винтом с воротком и силового винта с гайкой. Винт соединен с патроном штифтом и своей резьбовой частью пропущен в отверстие фланца опорного стакана.
Чтобы выпрессовать этим приспособлением шпонку, нужно выдвинуть патрон из стакана, завести головку шпонки за квадратное отверстие стакана, зажать винтом шпонку в этом положении и, вращая гайку, выпрессовы-вать ее.
В процессе выпрессовки стакан упирается в деталь, соединенную с валом шпонкой.
Рычажное приспособление состоит из зацепа (рис. 4, а), в который ввернуты рукоятка и винт с резьбой М10.
Чтобы снять шпонку, нужно завести крючок в промежуток между ее головкой и ступицей шкива (рис. 4, б) или звездочки, затем ввернуть винт, нажать на конец Рукоятки рукой и сдвинуть шпонку на себя.
Приспособление из двух полуколец служит для выпрессовки клиновидных шпонок молотильных барабанов комбайнов СК-3 и СК-4.
Приспособление состоит из двух полуколец (рис. 5), в которых прорезаны канавки под размер удаляемых шпонок. (12×8×60 мм). В каждое полукольцо запрессована втулка 5 с внутренней трапециевидной резьбой (18X4) под винты 3.
Шпонку удаляют в такой последовательности: одно полукольцо через окно в остове барабана вводят внутрь него и вставляют в промежуток между головкой шпонки и остовом так, чтобы паз, прорезанный в нем, сел на шпонку. После этого вводят второе полукольцо, соединяют его с первым пальцем, завинчивая винты, выпрессовы-вают шпонку.
Рис. 3. Винтовые приспособления для удаления клиновидных шпонок:
а — первый вариант; б — второй вариант; 1 — винт; 2 — стакан; 3 — упорный подшипник; 4 — гайка; 5 — штифт; 6 — патрон; 7 — пластина; 8 — винт; 9 — фланец; 10 — отрезок трубы
Рис. 4. Рычажное приспособление для удаления клиновидных шпонок:
а — конструкция; б — применение; 1 — рукоятка; 2 — зацеп; 3 — винт
Рис. 5. Приспособление для удаления клиновидных шпонок:
1 и 2 — полукольца; 3 — винты; 4 — палец; 5 — втулка
