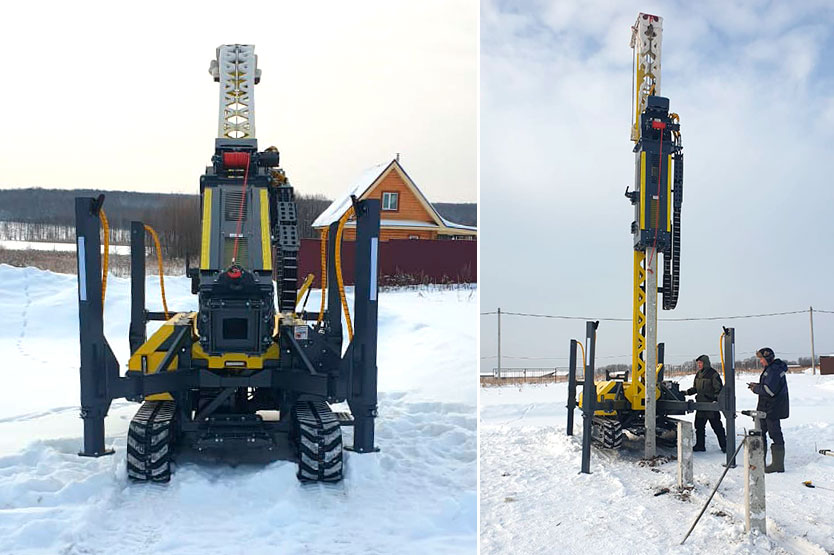

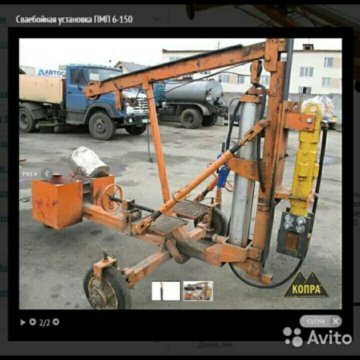

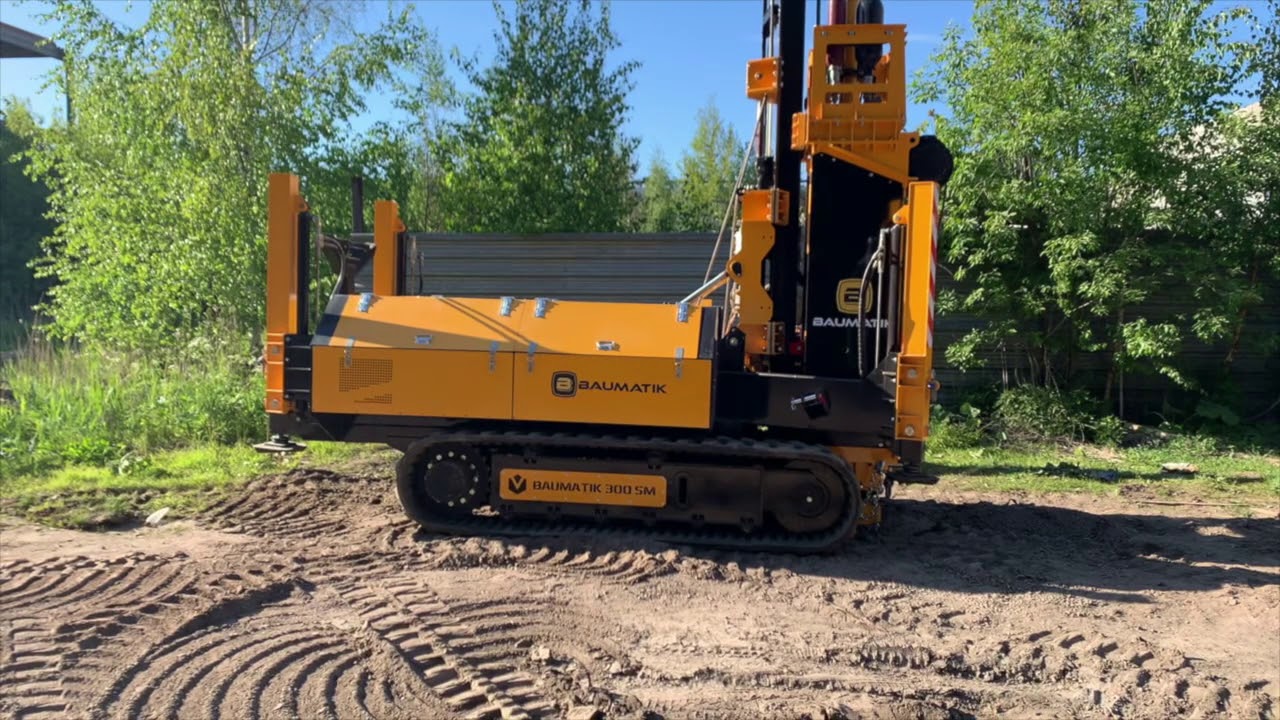

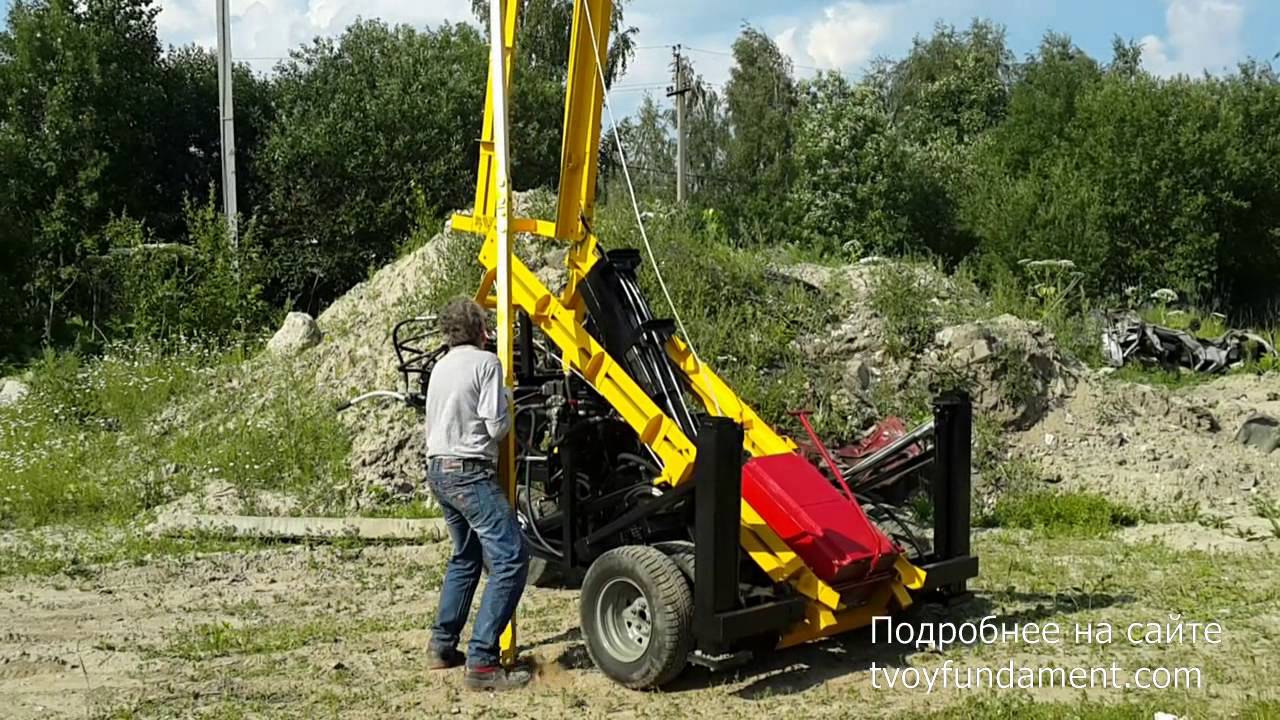

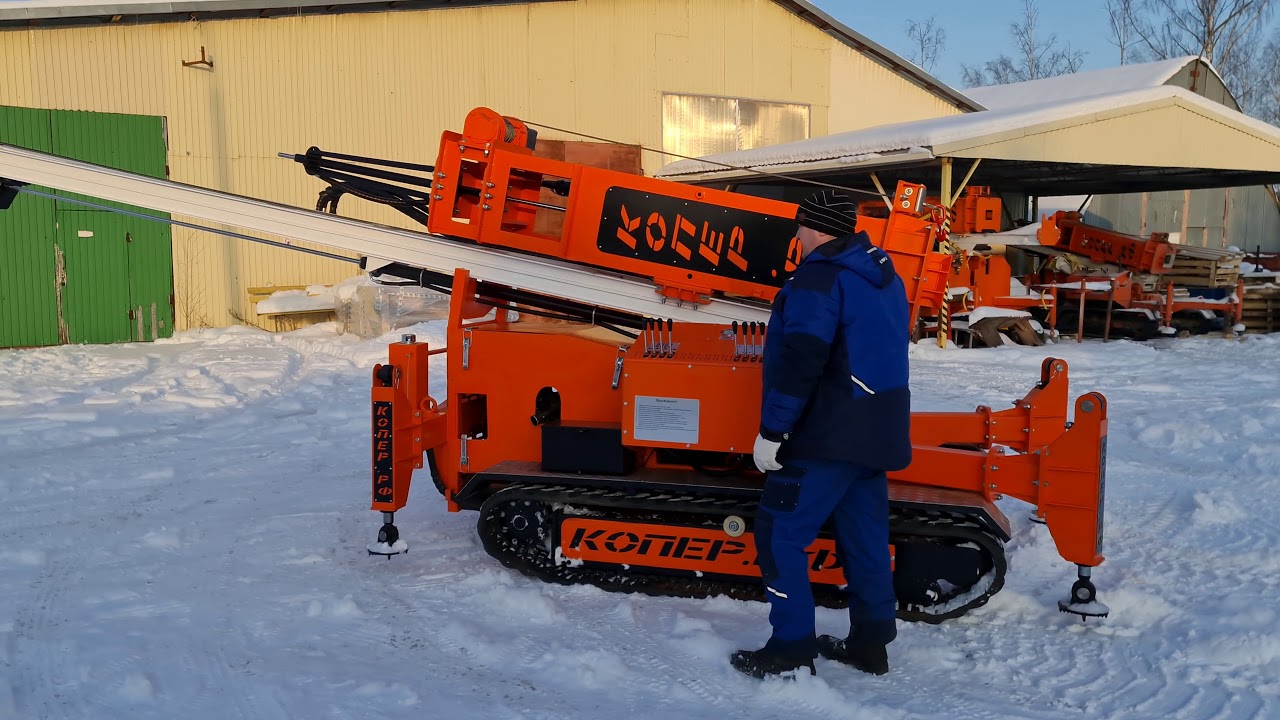

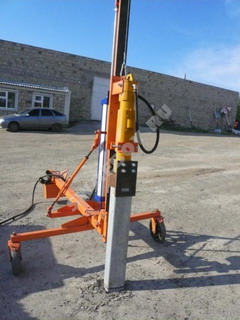

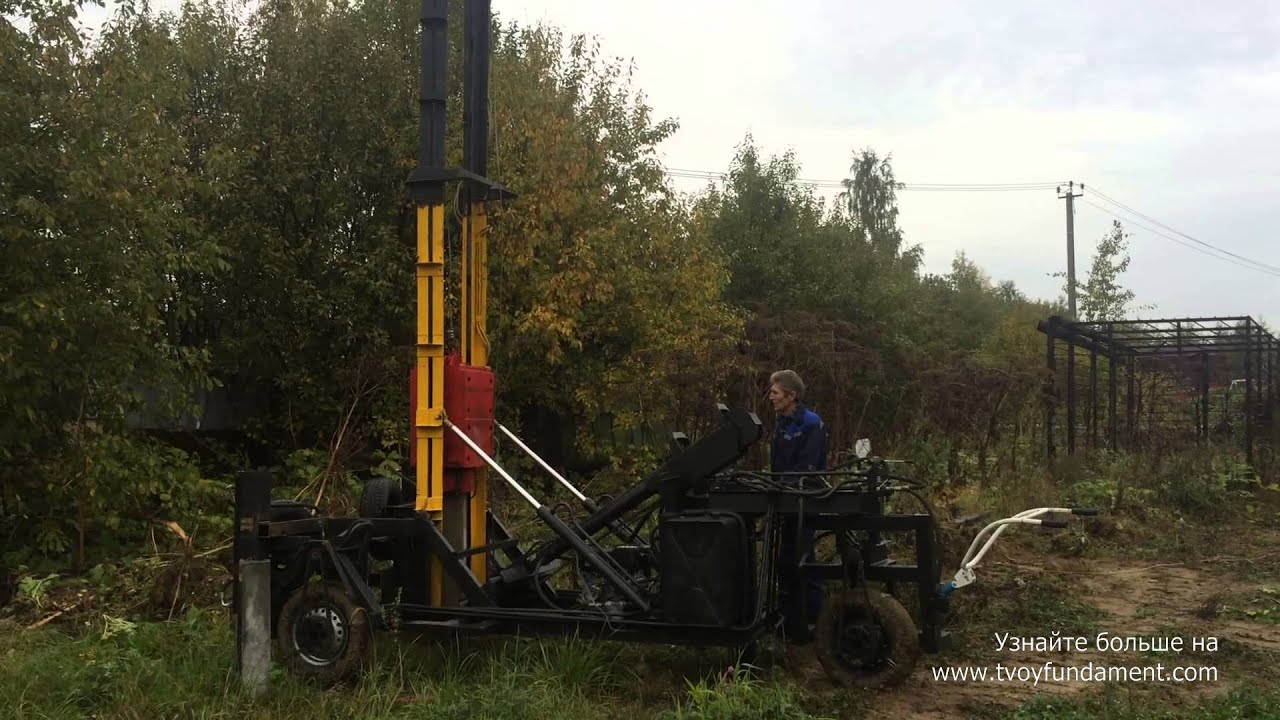

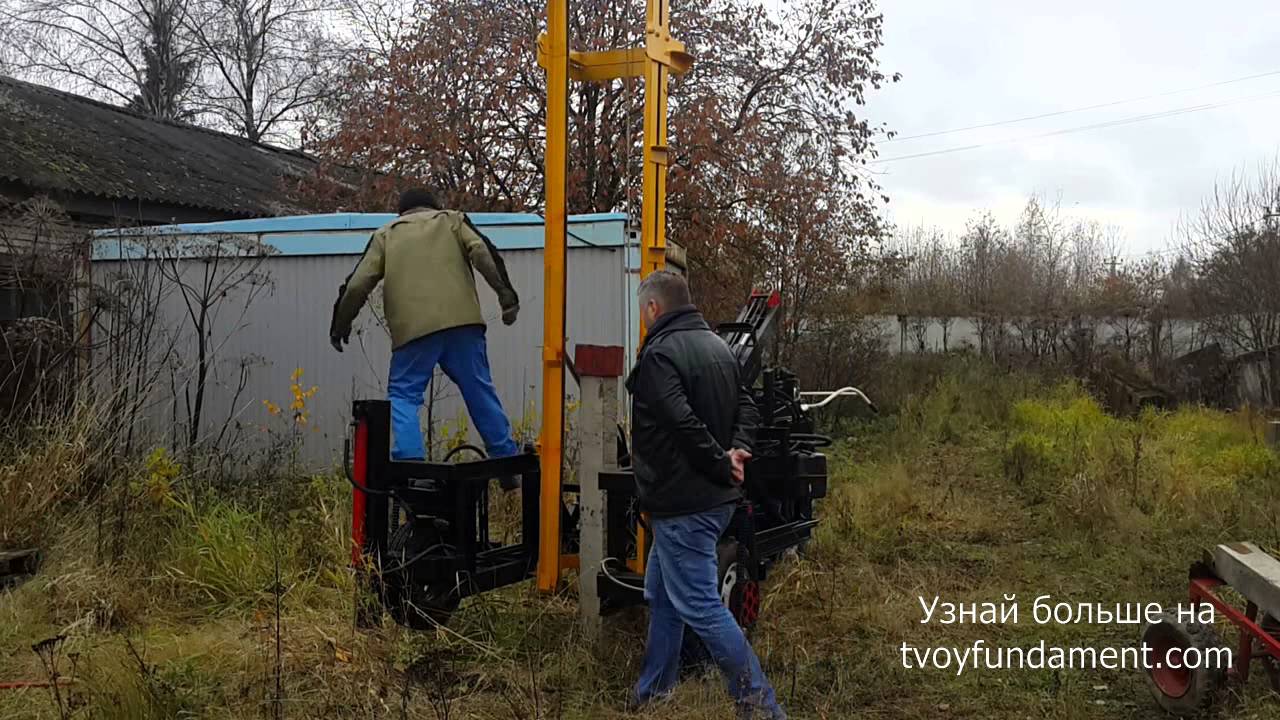

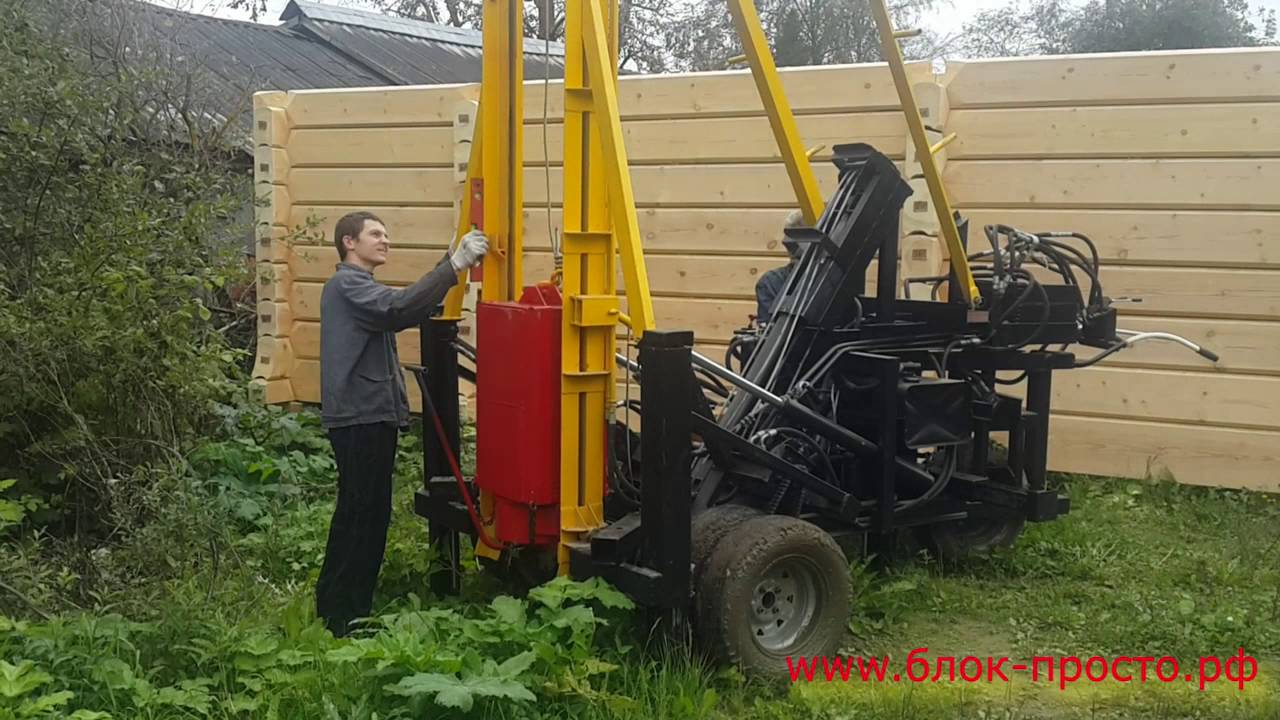

224_СВАЕБОЙКА (сваебой самоходный малогабаритный) (сваебойная копровая установка, машина для забивки, устройство дорожного ограждения, вдавливание свай) МСУ-800

---

Установка разработана в рамках исполнения НИОКР «Разработка и изготовление опытного образца самоходной малогабаритной сваебойной установки с гидравлическим вибромолотом для забивки металлических стоек дорожного ограждения» по заданию ДЕПАРТАМЕНТА НАУКИ И ПРОМЫШЛЕННОЙ ПОЛИТИКИ ГОРОДА МОСКВЫ
статус: прохождение эксплуатационных испытаний
серийное производство:  март 2012

---

Установка сваебойная малогабаритная МСУ-800 предназначена для забивки металлических свай и стоек дорожного ограждения, а также выполнения вспомогательных работ при строительстве и обслуживании автомобильных дорог.
Область применения: дорожное строительство, техническое обслуживание и ремонт дорожных ограждений.
Конкурентные преимущества:

— наличие дополнительного оборудования для бурения скважин и извлечения свай
— возможность подключения дополнительного гидравлического оборудования
— возможность транспортировки прицепа со стойками
— возможность работы вперед и в сторону
— небольшие габаритные размеры
— высокая частота и энергия удара
— высокая транспортная скорость
— высокая производительность

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальная длина стойки, м	3
Время забивания одной стойки, мин	1…3
Энергия удара гидромолота, Дж	849
Частота ударов гидромолота, Гц	450…900
Продолжительность непрерывной работы, ч	10
Двигатель:
Тип	Дизельный, с воздушным охлаждением и электростартером
Марка	HATZ 2L41C
Мощность при 2300 об/мин, кВт	22,5
Преодолеваемый подъем, градус	20
Допускаемый боковой крен, градус	15
Скорость передвижения, км/ч	0. ..5
Ширина гусеничной ленты, мм	230
Габаритные размеры в транспортном положении, мм:
длина	3000
ширина	1486
высота	2160
Полная масса, кг	2500+5%
Масса буксируемого прицепа, кг	2500

	200_ПОДЪЕМНЫЕ ПЛАТФОРМЫ ГУСЕНИЧНЫЕ (малогабаритные высотные подъемники, мини вышки, минивышки) (резиновые гусеницы) (гидравлические) (бензиновые, дизельные, электрические, аккумуляторные) (комплекты: удаления пыли, прожекторов) Hinowa (Хинова — Италия) →

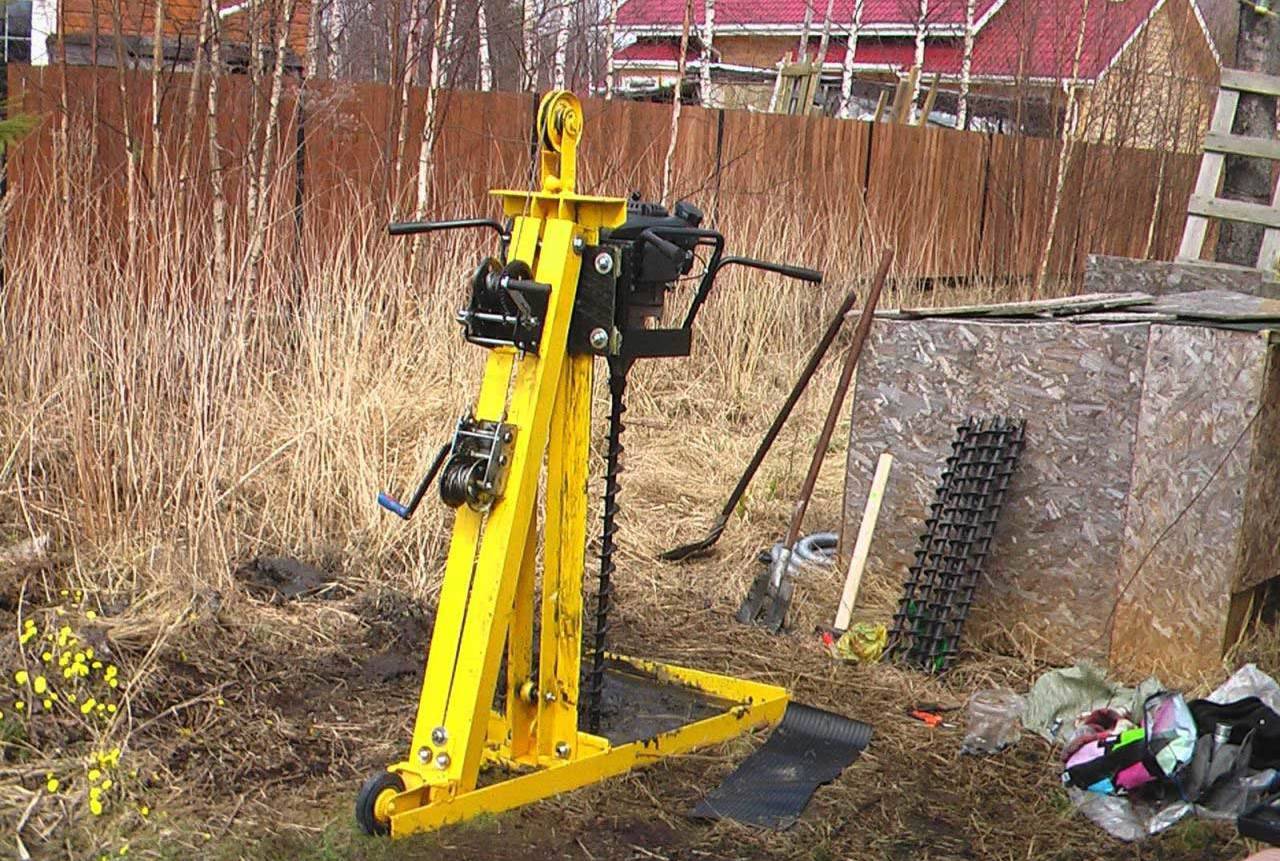

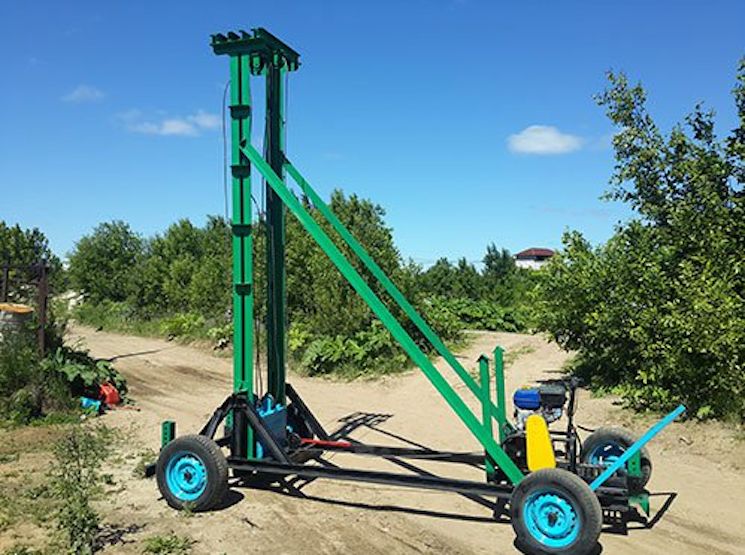

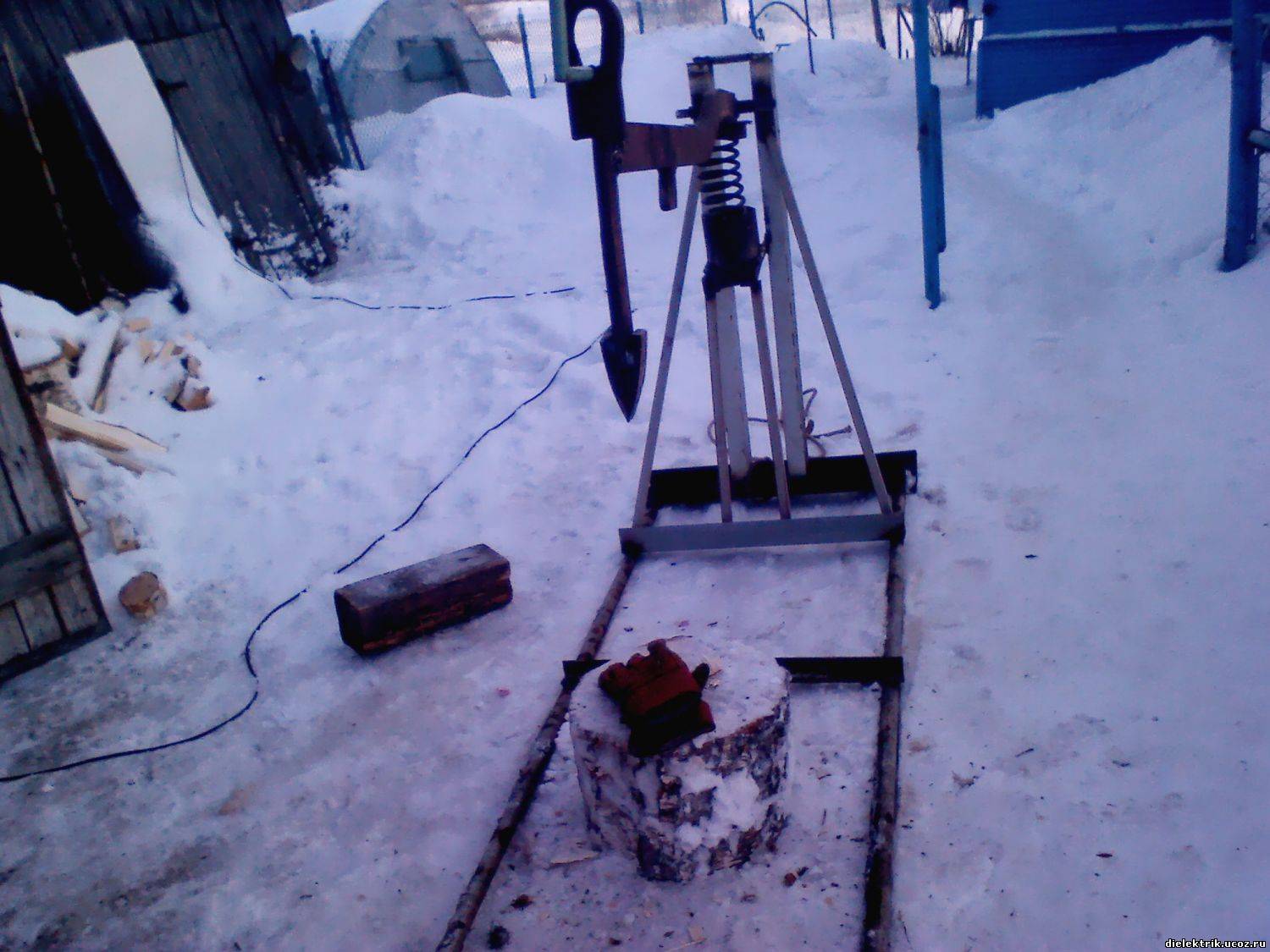

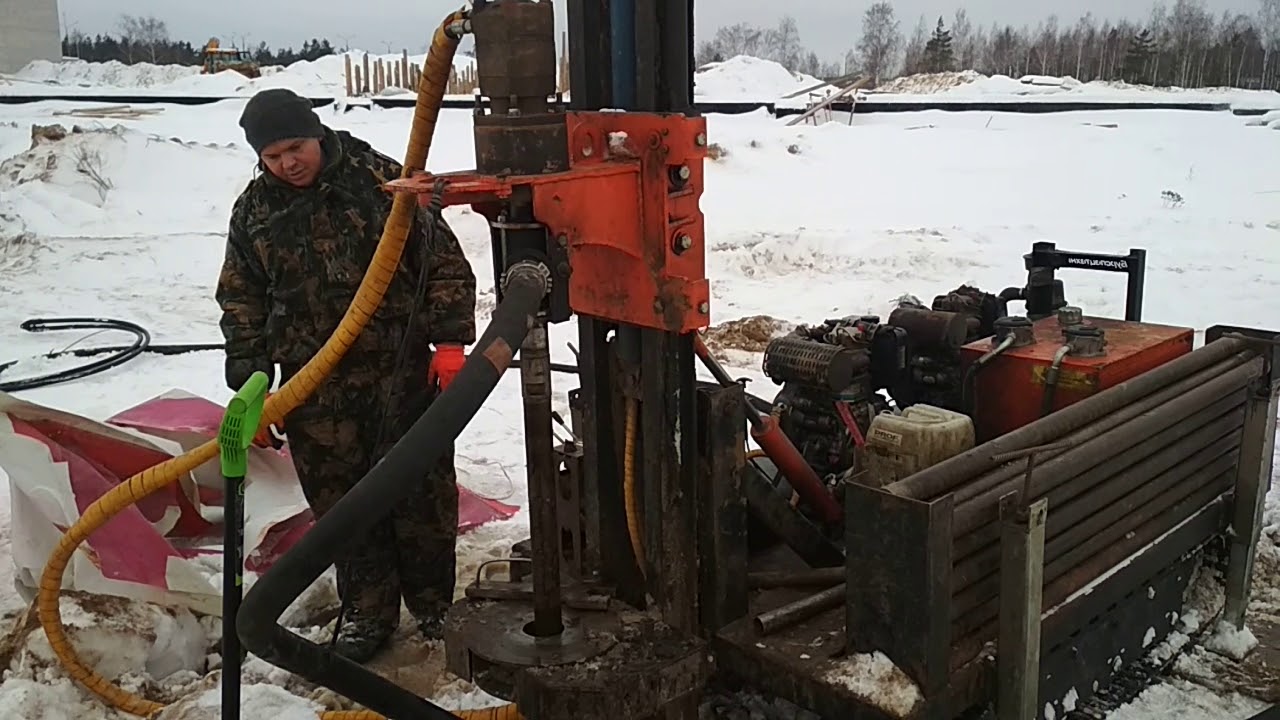

практическое руководство. Как изготовить буровую установку своими руками?

Пробурить скважину сегодня достаточно дорого, именно поэтому не каждый может позволить себе такое удовольствие на дачном участке. Конечная цена во многом зависит от глубины объекта. Чем этот параметр больше, тем дороже обойдется вам такой источник чистой и холодной воды. Тем не менее буровая установка своими руками изготавливается довольно просто. Таким образом, вы можете сделать скважину не только себе, но и немного подрабатывать. Давайте обо всем по порядку.

Классификация буровых установок

На сегодняшний день есть всего 4 разновидности буровых установок, которые так или иначе используются. Некоторые из них более популярны, другие менее. К примеру, установка, функционирующая по ударно-канатному принципу действия, является наиболее простой в изготовлении. По сути, это рама треугольной формы, к которой прикреплены трос и желонка.

Более популярны шнековые установки. В качестве рабочей детали на протяжении всего процесса используется шнек. Примечательно то, что скважинное отверстие за время бурения не промывается водой.

Еще более сложны в изготовлении роторные агрегаты. Они работают по принципу гидравлического бурения, что уже усложняет конструкцию. Существует также роторная ручная гидравлическая буровая установка. Своими руками сделать такой агрегат относительно просто, об этом мы скажем немного ниже.

О преимуществах самодельных установок

Конечно, есть большое количество плюсов буровой установки, собранной собственными силами. Во-первых, это экономия средств. Конечно, некоторые комплектующие вам придется покупать, но это не сравнится по цене с готовым оборудованием. В любом случае вы сохраните примерно 40-50% своих активов и при этом наберетесь опыта. Во-вторых, самодельная буровая установка будет иметь такие же технические характеристики, как и изделие заводского типа. Это довольно важный момент, так как вы можете собрать вполне производительное устройство. Обычно вес установки относительно небольшой, и её можно быстро разбирать и собирать. Наряду с достойной мобильностью, это позволит вам бурить скважины даже на самых труднодоступных участках. Как вы видите, достоинств хоть отнимай. Давайте перейдем к практической части и поговорим непосредственно о сборке.

Долото — это инструмент, позволяющий мастеру работать с…

С давних времен человечество работало с деревом. Для сложных манипуляций, таких как выдалбливание,…

Что нужно для начала?

Естественно, что просто так взять и сделать буровую установку не получится. Для этого предварительно нужно подготовиться. Желательно, чтобы к моменту сборки вы имели минимальный опыт работы со сваркой. Это существенно облегчит вам жизнь, так как не нужно будет привлекать специалистов или знакомых. Также под рукой должна быть электродрель и болгарка. Для чего все это нужно, мы рассмотрим несколько позже.

Но это еще далеко не весь список инструментов. Вам будет сложно обойтись без приспособления для создания внешней резьбы, а также разводного ключа и сантехнического креста. В качестве материала нам нужна оцинкованная труба и сгон ½ дюйма. Специальное покрытие в нашем случае обязательно, так как если не будет цинка, то труба быстро проржавеет. В этом нет ничего хорошего, так как её замена – это весьма проблематичное занятие. Ну а сейчас перейдем к практической части данной статьи.

Варианты и способы бурения скважин. Бурение…

Разновидности скважин на воду. Основные технологии бурения скважин. Что собой представляет…

Первый этап сборочных работ

В самом начале нам нужно подготовить отрезки трубы бурильной установки, которые являются её основной частью. Их соединение реализуется посредством сгонов и крестов. Чтобы не возникло никаких проблем, на концах каждого отрезка трубы предусматривается 2-сантиметровая внешняя резьба. К двум отрезкам приваривается металлическая пластина, она будет наконечником. Подобная установка будет эффективна только в том случае, если в место бурения будет постоянно подаваться вода. Это позволит удалять грунт, и тем самым постепенно углублять отверстие. Для подачи воды можно использовать обычный шланг, который присоединяется к отверстию крестовой заготовки. В приоритете подключение должно выполняться с помощью подходящего переходника. Ну а сейчас давайте пойдем дальше.

Мини-буровая установка своими руками: продолжаем работы

На данном этапе следует заняться резьбовыми соединениями. Нужно следить за тем, чтобы они получались прочными, так как от этого зависит продолжительность работы буровой установки. Обустроенный наконечник следует подключать к нижнему концу трубы, то есть к тому, который будет находиться в непосредственном контакте с обрабатываемой поверхностью. Соединение следует осуществлять с помощью сгона.

У вас должно быть под рукой несколько наконечников. Нужно это для того, чтобы в процессе работы их можно было менять. То есть в самом начале бурения используется самый короткий, а после того как получим отверстие в 1 метр глубиной, ставим более длинный. При этом вы должны понимать, что длина наконечника и заготовки различная. Бурение осуществляется посредством вращения рабочей установки. Остальную работу заостренный наконечник и вода сделают за вас. В целом же данный этап совсем несложный, главное, чтобы соединения получились качественными, а наконечники прочными. Кстати, последние необходимо периодически менять, так как они будут ломаться, тупиться и т. п.

Как сделать буровую установку своими руками?

Мы уже проделали примерно половину работ. Но дальше остались самые ответственные и важные этапы. Основа буровой конструкции собирается из профиля квадратного сечения. По большому счету это стойка с составляющими элементами нашей конструкции. Чтобы соединить опоры со стойками, необходимо использовать переходную площадку. Вполне естественно, что в данном случае проблематично обойтись без сварки. Если вы можете, то варите сами, если нет – позовите того, кто сделает это качественно.

Платформа и мотор крепятся к квадратному профилю. Последний устанавливается на стойке таким образом, чтобы он мог по ней передвигаться, то есть шарнирно по направляющим. Желательно, чтобы габариты профиля хотя бы чуть-чуть превышали размеры стойки. Любая малогабаритная буровая установка, своими руками изготовленная, должна иметь подходящий электродвигатель или бензиновый мотор. Независимо от типа силового элемента, его мощность должна быть не менее 0,5 л. с. Этого будет вполне достаточно для того, чтобы процесс бурения протекал нормально. Желательно, чтобы была возможность регулировки мощности, для этого между двигателем и рабочим органом должен устанавливаться промежуточный вал.

Завершаем работы

Теперь подключаем воду. Обратите внимание на то, что она должна подаваться к буру в течение всего периода работы. Если это простое правило не соблюдать, то эффективность бурения значительно снизится. Высокопроизводительные буровые установки с большим количеством оборотов нередко подразумевают наличие водяного охлаждения. В нашем случае это вовсе не обязательно, но вот удалять из скважины грунт нужно в любом случае. Если вы будете придерживаться всех вышеперечисленных правил, то все будет хорошо. При любом раскладе требуют ухода и периодического обслуживания самодельные буровые установки. Своими руками вы будете их ремонтировать, менять наконечник, осуществлять замену смазки в редукторе и т. п.

Заключение

В настоящее время существует огромное количество разновидностей самодельных установок для бурения скважин. Некоторые из них действительно хороши и имеют высокий КПД, конструкция других оставляет желать лучшего. К примеру, если вы решили делать буровую установку с патроном, то вес последнего должен быть как можно больше. Обусловлено это тем, что именно им будет осуществляться бурение. В качестве заготовки можно взять трубу диаметром 10-12 см и 10-20 см длиной. Этого должно быть вполне достаточно для эффективной работы.

Теперь вы знаете, как изготавливается буровая установка своими руками. В процессе сборки желательно использовать популярные чертежи, что позволит соблюдать габариты и конструктивные особенности. Ваша самодельная буровая установка будет не хуже любой заводской, а может, даже лучше.

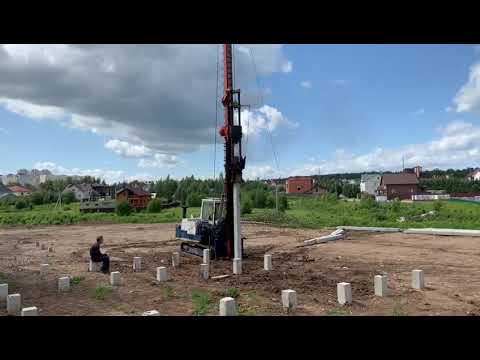

Забивка свай Часть I: Введение в молоты и методы

Посмотреть полную статью можно здесь.

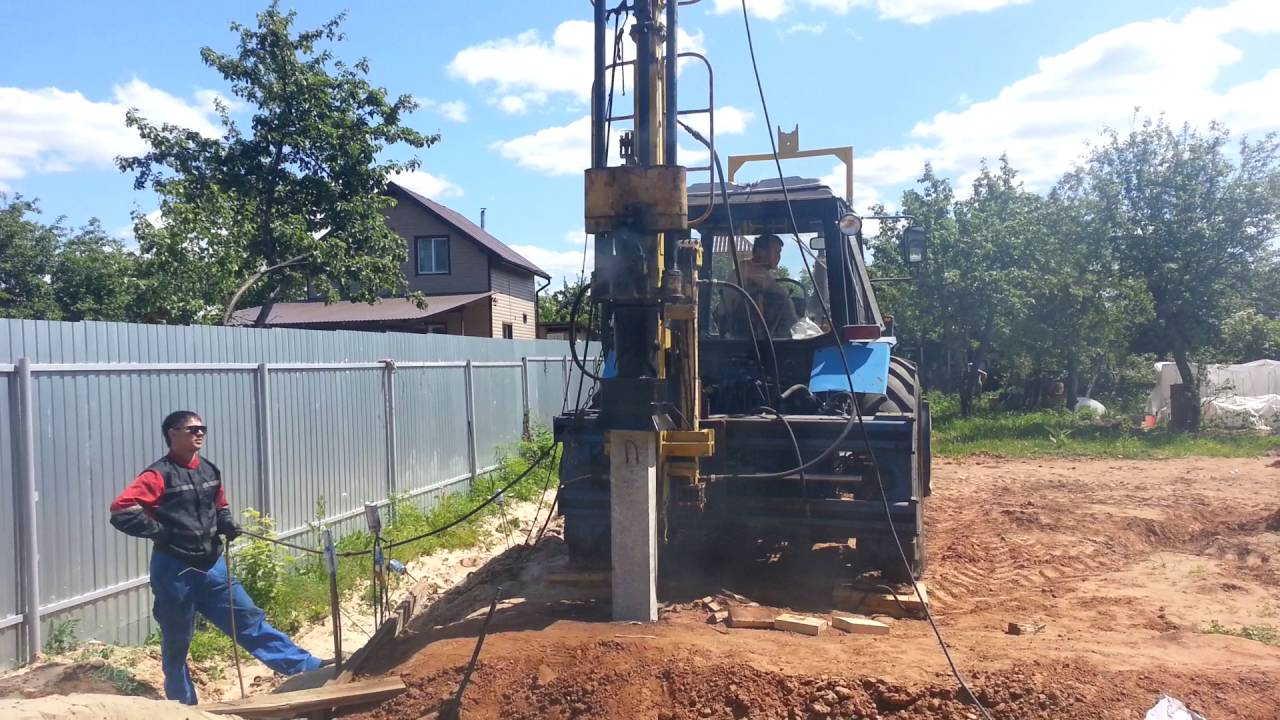

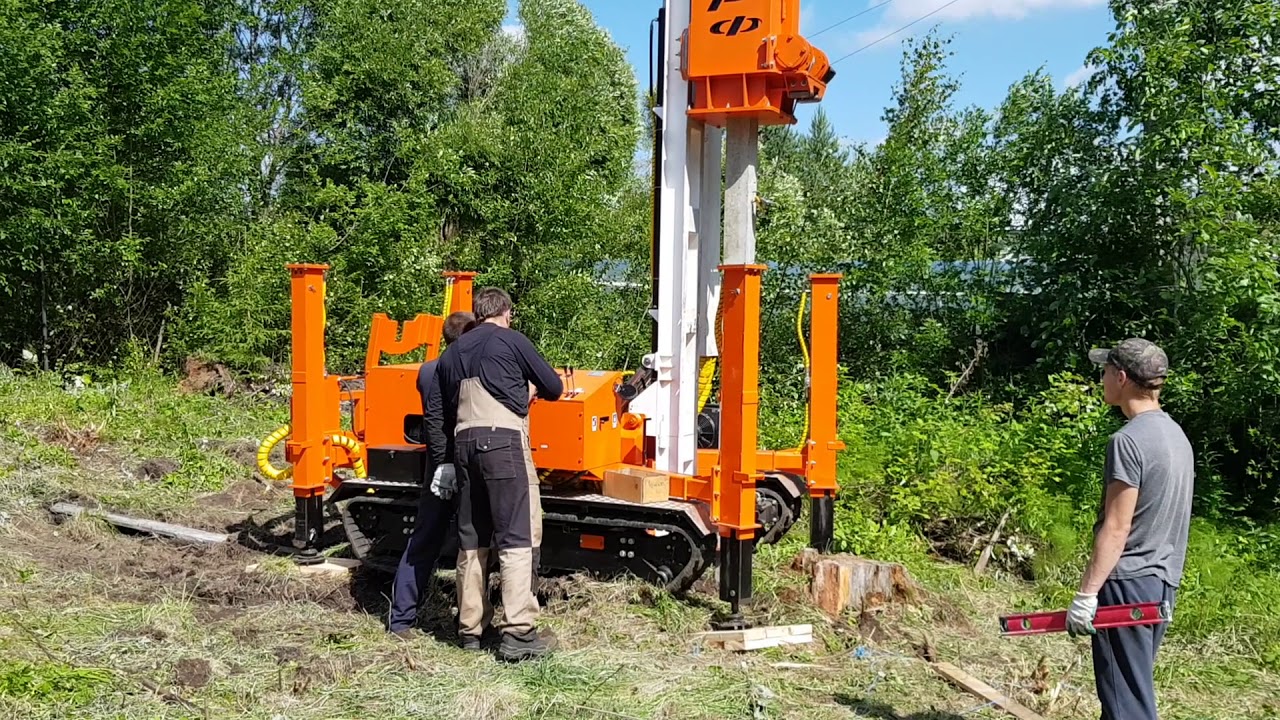

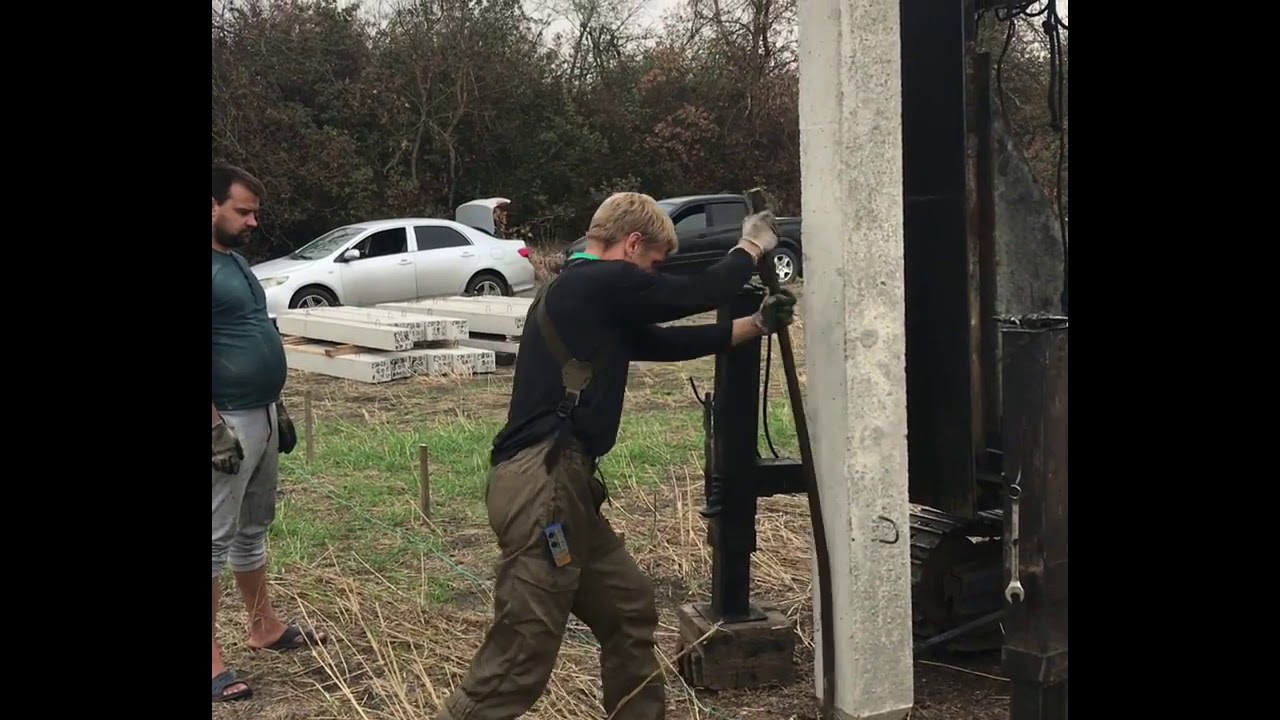

Забивка свай — это процесс установки сваи — связанной конструкционной колонны — в землю без предварительного выемки грунта. Эти сваи забивают, толкают или иным образом устанавливают в землю. Как метод строительства забивка свай существовала еще до того, как человечество стало грамотным. По сути, забивные сваи — самый старый тип фундамента глубокого заложения.

Забивные сваи позволяют размещать конструкции в местах, которые в противном случае были бы непригодны с учетом подземных условий. Это делает эту технику невероятно полезной и по сей день. Несмотря на то, что метод забивки свай значительно изменился, для установки сваи в землю по-прежнему используется одна и та же базовая техника.

История забивки свай: от римского мира до наших дней

Забивка свай существует уже тысячи лет. С самого начала человеческой истории забивные сваи использовались для возведения укрытия над водой или землей. Используя таким образом забивные сваи, древние люди также могли защитить себя и свою пищу от животных и других людей.

В римском мире забивные сваи обычно использовались для обеспечения стабильного фундамента в различных грунтах вокруг Средиземного моря. Римляне — искусные планировщики инфраструктуры — также использовали забивные сваи для поддержки военных и гражданских работ. Фактически, один из старейших мостов в Риме был назван «Pons Sublicius», что означает «мост из свай». В конце Римской республики один из самых амбициозных и сложных мостов был построен армией Юлия Цезаря, когда они пересекали реку Рейн. Этот мост поддерживался серией свай и был разработан не только для того, чтобы быть устойчивым, но и для того, чтобы выдерживать атаки противоборствующих армий.

В римскую эпоху сваи делались из дерева. Эти сваи забивали отбойными молотами, которые поддерживались небольшими деревянными установками. Деревянные сваи продолжали использоваться до конца девятнадцатого века.

В этот же период китайские и другие азиатские строители использовали инновационный метод забивки свай. Каменный блок поднимали с помощью веревок, которые, как научили люди, натягивали и располагали в виде звезды вокруг оголовка сваи. Когда веревки тянули и растягивали, каменный блок подбрасывался вверх, а затем направлялся вниз, чтобы нанести удар по оголовку сваи.

В Венеции, городе, построенном в болотистой дельте реки По, первые итальянцы использовали деревянные сваи для поддержки зданий. Эти сваи были забиты через мягкую грязь болота на слой валунов ниже. Эти забивные сваи исключительно хорошо сохранились; в 1902 году, когда упала колокольня собора Святого Марка, деревянные сваи были в таком хорошем состоянии, что их использовали для поддержки реконструированной башни. Колокольня и ее опорные плиты были построены в 9 в.00 г. н.э.

В девятнадцатом веке ряд достижений позволил более широко использовать забивные сваи. Во-первых, пар заменил человеческую силу, чтобы вращать лебедки, которые забивали сваи. Разработка парового молота, использование бетонных свай и создание первой формулы динамического забивания свай позволили еще более эффективно устанавливать сваи.

В 1845 году шотландский изобретатель Джеймс Нейсмит разработал паровой молот, который использовался для забивания свай на Королевских верфях в Девонпорте, Англия. Это открытие стало возможным благодаря широкому использованию энергии пара, которая применялась как в Великобритании, так и в России для паровых машин. Паровой молот Нейсмита изначально был разработан для использования в качестве кузнечного молота для производства стали. Его использование в качестве сваебойного механизма позволяло забивать сваи со скоростью одна за четыре с половиной минуты. В то время при забивании свай с помощью человека можно было установить только одну сваю более чем за двенадцать часов.

Компания GeoQuip предоставила вибромолот HPSI 500, оснащенный кессонной балкой и зажимами, компании Lane Construction в рамках проекта развязки дорог I-264/Witchduck для забивки трубных свай диаметром 36 дюймов. Фото предоставлено: GeoQuip

. Паровые молоты начали использоваться в Соединенных Штатах после 1875 года. В 1887 году компания Vulcan Iron Works разработала первый молот «№1». Этот молот и последующие стали самыми популярными типами паровых молотов в Соединенных Штатах. В Европе паровые молоты производились такими компаниями, как BSP, Menck + Hambrock и Nilens.

Эти ранние паровые молоты полагались исключительно на падение ползуна в качестве энергии, используемой для забивания сваи. В двадцатом веке были разработаны паровые молоты с направленным вниз усилием. В этих молотах использовался пар (а позже и сжатый воздух) для ускорения ползуна вниз с большей силой, чем могла бы обеспечить только сила тяжести. Было два типа таких молотков. Составные молоты использовали воздух или пар при ходе вниз, а молоты двойного или дифференциального действия использовали воздух или пар при полном давлении для ускорения ползуна вниз.

Хотя сваи-таймеры чрезвычайно долговечны при надлежащих условиях, они подвержены разрушению. Кроме того, деревянные сваи ограничены по размеру и длине, поскольку они могут быть только такими же длинными или широкими, как деревья, из которых они были вырезаны. В конце 1800-х годов французский инженер представил в Европе бетонные сваи. Вскоре после этого американец А.А. Рэймонд впервые использовал бетонные сваи в Соединенных Штатах при строительстве фундамента здания в Чикаго. Раймонд основал компанию Raymond Concrete Pile Company, которая стала одним из крупнейших и наиболее успешных предприятий по забивке свай в мире.

В то время как деревянные сваи обычно забивались до допустимой нагрузки менее 50 тысяч фунтов, бетонные сваи могли забиваться до 60 тысяч фунтов или более. В результате при той же нагрузке при использовании бетонных свай можно было использовать меньшее количество свай и меньшие фундаменты (по сравнению с деревянными сваями). Поскольку производство бетона стало более совершенным, использование бетонных свай стало более распространенным.

На рубеже двадцатого века также начали использовать стальные сваи. В то время использовались два типа стальных свай: двутавровые и трубчатые. Двутавровые сваи использовались как способ решения проблем, возникающих при использовании двутавровых свай. Когда двутавровые сваи забивали в плотный песок и гравий для опор и устоев мостов, часто происходило подмывание. Двутавровые сваи выдерживали жесткую забивку, что позволяло забивать их достаточно глубоко, чтобы противостоять размыву.

Трубы использовались в качестве свай двумя разными способами. Трубы с открытыми или закрытыми концами использовались без заливки бетоном в приложениях, где сваи должны выдерживать боковые или морские растягивающие нагрузки, например, на морских нефтяных платформах. Бетонные заливные трубы использовались в других целях и приводились в движение оправками. Стальные трубы, заполненные бетоном, могут включать кессоны, сваи-баллоны, однотрубные сваи и сваи-оболочки.

В дополнение к усовершенствованию самих свай, эволюционировали и буровые установки, которые их забивали. Скидочные буровые установки чаще всего использовались до разработки крановых буровых установок. С появлением мобильных кранов использование блочных установок прекратилось.

Более эффективная, чем традиционная установка на кране, модель CZM EK250, оснащенная гидромолотами, является одной из самых инновационных и передовых единиц фундаментного оборудования на рынке.

Динамика свай

Хотя забивка свай может показаться простым процессом — забивание сваи в землю с применением силы, — для успешной забивки свай на самом деле требуется знание нескольких типов техники. Это включает в себя понимание того, как свая будет взаимодействовать с грунтом (геотехническая инженерия), динамики движущихся тел (инженерная механика) и напряжений во время забивки и после установки (строительная инженерия). Лучше всего это можно продемонстрировать, исследуя динамику сваи.

Динамическая формула была первой попыткой создать уравнение, которое моделировало бы динамику забивки свай и делало его полезным для подрядчиков. Динамическая формула использовала ньютоновскую механику удара как способ моделирования движения сваи. Полученную формулу затем можно было бы применить к текущей работе. Наиболее популярной динамической формулой является формула Engineering News.

В то время как динамическая формула широко использовалась в прошлом, когда в строительных проектах стали использовать бетонные и стальные трубы, она утратила свою полезность. Динамическая формула не учитывает систему забивки и грунт, взаимодействующий со сваей. Кроме того, он моделирует сваю как одну жесткую массу. В результате использование динамической формулы с бетонными сваями привело к растрескиванию при растяжении.

Волновое уравнение — или теория волн напряжения — решает многие из этих вопросов. Австралиец Дэвид Виктор Айзекс изучил использование динамической формулы с бетонными сваями и разработал математическую модель, которая учитывала последовательное распространение и отражение волн. При этом он мог учитывать напряжения и смещения сваи при ее забивании. Эта формула также учитывает такие факторы, как растягивающие напряжения в бетонных сваях, влияние веса ползуна, а также влияние жесткости подушки молота и веса приводной крышки.

Британский совет по исследованиям в области строительства дополнил работу Айзекса, заказав исследование волн напряжения в сваях. Исследование привело к разработке серии диаграмм, которые затем можно было использовать для оценки напряжений и сопротивления бетонных свай. В исследовании также рассматривался ряд технических вопросов, которые интересуют и по сей день, таких как контрольно-измерительные приборы и сбор данных о напряжениях и усилиях в сваях, влияние подушки молота на генерацию и действие волны напряжения сваи, взаимосвязь веса тарана к весу сваи и поперечному сечению, а также испытания падающей башни на материале подушки для определения жесткости подушки.

После Второй мировой войны инженер-механик Э.А.Л. Смит из компании Raymond Concrete Pile Company разработал численный метод для моделирования волн напряжения в сваях и поведения свай. Техника Смита состояла из пяти основных элементов:

1. Разделение сваи на серию пружин и масс;
2. Интегрирование модели с использованием метода конечных разностей первого порядка;
3. Моделирование молота и подушки сваи методом статического гистерезиса;
4. Моделирование грунта как комбинации демпферов, зависящих от скорости, и демпферов, зависящих от смещения; и
5. Моделирование нелинейности грунта.

Модель грунта, предложенная Смитом, до сих пор является стандартной во многих волновых уравнениях, используемых сегодня, включая программу Техасского транспортного института, которая была разработана с использованием модели Смита. В 1960-х программа WEAP добавила еще один элемент: сложность сгорания дизель-молотов.

Помимо динамической формулы, методы полевого мониторинга также могут использоваться для понимания динамики сваи. Принципы геотехнической инженерии, которые учитывают неопределенность, создаваемую использованием почвы и горных пород, усовершенствовали формулы, используемые для забивки свай. Первоначально количество ударов молота на фут использовалось как способ определения емкости сваи. Позже теория волны напряжения использовалась для сравнения силы и скорости сваи в данный момент времени. С помощью этого метода удалось разделить статическую и динамическую составляющие сопротивления грунта. Компьютерная модель, программа анализа волн сваи Case (или CAPWAP), позволила дополнительно уточнить реакцию грунта для определения емкости сваи.

Установка нового поколения для установки крутонаклонных свай Junttan PMx26 уникальна своими возможностями. Открывая новую эру в сваебойных машинах, установка свай до 12 м с наклоном до 1:3 в стороны и вперед и 1:2,5 назад. Как обычно в каждом случае, эта установка была разработана и вдохновлена ​​нашими клиентами, чтобы добиться большего успеха.

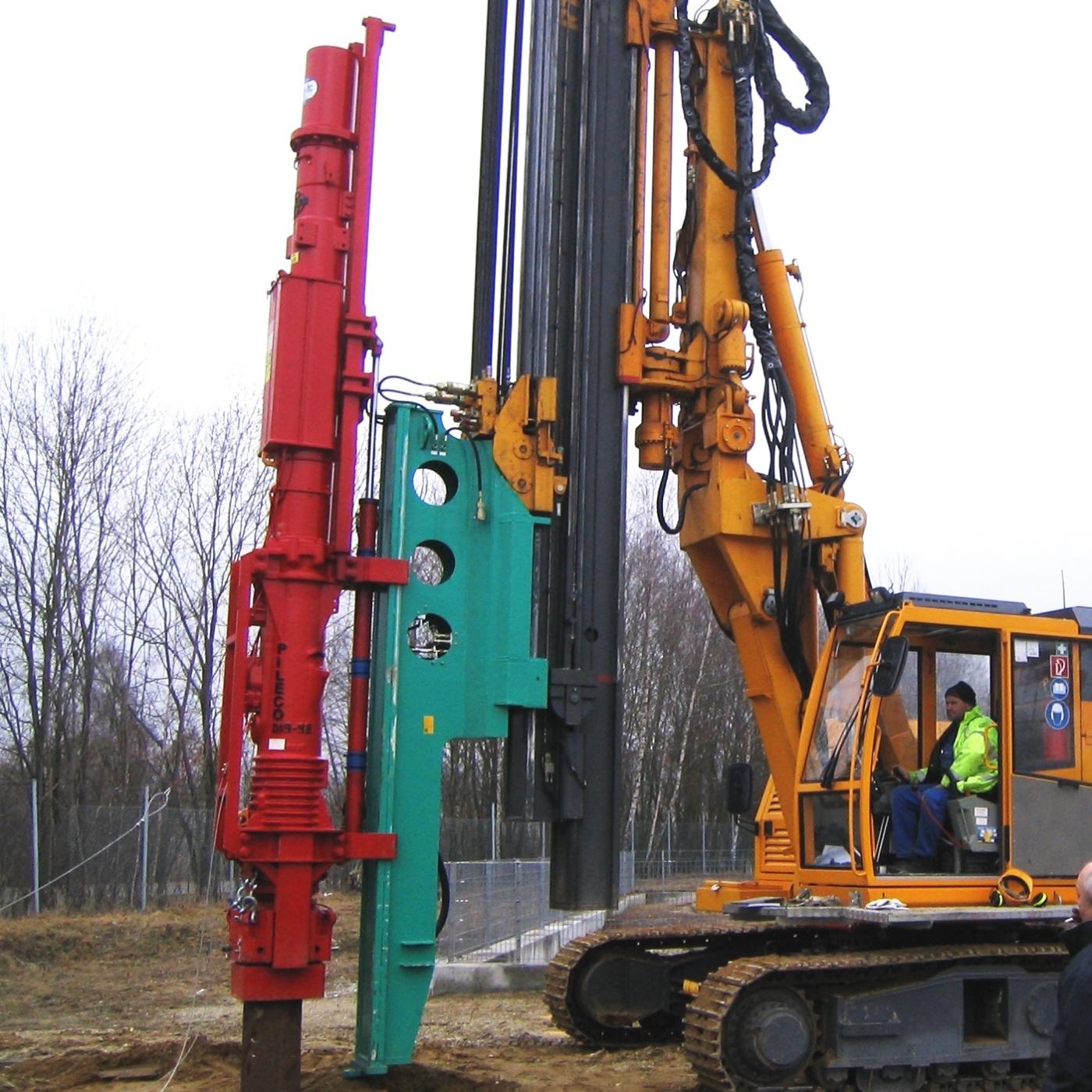

Внедрение дизельных молотов

В 1920-х годах в Германии были впервые разработаны дизельные молоты. Эти типы молотов имели два явных преимущества перед другими методами забивания свай. Во-первых, они могли работать без внешнего источника питания. Во-вторых, они, как правило, были легче других молотков, но обладали сравнимой ударной силой. Дизель-молоты были впервые представлены в Соединенных Штатах после Второй мировой войны.

Большинство производимых сегодня дизель-молотов трубчатого типа с воздушным охлаждением. Однако в некоторых случаях используются дизельные молоты стержневого типа и дизельные молоты с водяным охлаждением. Ползун стержневых дизель-молотов перемещается по колоннам, аналогичным колоннам пневматических/паровых молотов. Однако камера сгорания скрыта, так как воздух сжимается, а дуэль впрыскивается. Затем камера обнажается, когда плунжер выбрасывается вверх из места сгорания. Сегодня дизель-молоты стержневого типа используются только для очень небольших дизель-молотов. Напротив, дизельные молоты с водяным охлаждением имеют резервуар для воды, который окружает камеру сгорания. Хотя эта модель обеспечивает превосходную охлаждающую способность, они неудобны в использовании. В результате дизель-молоты с водяным охлаждением не пользуются популярностью в строительной отрасли.

Вибромолоты

В ХХ веке инженеры бывшего Советского Союза разработали первый вибропогружатель. Этот молот приводился в действие электродвигателем мощностью 28 кВт и имел динамическую силу 214 кН. В 1950-х годах и позже в Советском Союзе были разработаны различные вибрационные молоты и оборудование для бурения грунта.

Два наиболее важных типа вибрационных молотов, разработанных в Советском Союзе, включают ВПМ-170 и ВУ-1,6. ВПМ-170 мог забивать свайные трубы диаметром 1600 миллиметров в любой тип грунта, кроме каменистых. Он также может работать на двух разных частотах. Трубу такого же диаметра ВУ-1,6 можно было погрузить на глубину до 30 метров. Он также мог удалить вилку из сваи во время движения. Этот молот имел большое центральное отверстие, которое позволяло ему удалять грунт, не останавливая сваебой.

Эта советская технология была лицензирована японцами, которые затем разработали свои собственные вибромолоты. Следует отметить молот Урага, в котором внутри каждого эксцентрика размещался электродвигатель. Это сделало молот Урага машиной с «прямым приводом».

В 1969 году американцы представили свой первый гидравлический вибромолот MKT V-10. Эта машина во многом отличается от современных вибромолотов. Во-первых, для демпфирования стрелы и крюка крана использовались спиральные стальные пружины; современные машины обычно используют резиновые пружины. Во-вторых, эксцентрики В-10 были длинными и устанавливались перпендикулярно самой машине. Сегодня на большинстве машин эксцентрики устанавливаются спереди на заднюю часть корпуса и приводятся в движение напрямую или через ведущую шестерню с изменяемой скоростью. Со временем американцы разработали уникальный тип вибромолота с тонкими молотами для забивания шпунтовых свай, гидравлическим приводом и мощными двигателями, насосами и моторами.

Ударно-вибрационные молоты

Первый ударно-вибрационный молот был построен в Советском Союзе в 1949 году. Этот тип молота включает в себя вибропогружатель, который передает вибрации и удары при забивке сваи. Первоначальный ударно-вибрационный молот был приварен к верхней части металлической трубы, а затем молоток вбивал руб в различные почвы. Результаты забивки свай таким способом сравнивались с забивкой свай с использованием только вибрации. Сравнение этих двух результатов показало, что ударно-вибрационная забивка существенно эффективнее по максимальной глубине забивки и скорости установки сваи.

Ударно-вибрационный молот впервые был использован при строительстве Сталинградской (ныне Волгоградской) электростанции. С помощью этих молотов в песчаник средней твердости были забиты сваи для сооружения противофильтрационной стены под плотиной. Ударно-вибрационные молоты, использованные в этом проекте, превосходили обычные вибрационные, воздушно-паровые и дизельные молоты. Успешное использование этих молотков привело к их более широкому распространению, особенно в Европе.

С 1980 года компания HPSI разрабатывает и производит самые качественные, самые надежные и долговечные вибромолоты и гидравлические системы на рынке. Модель HPSI 500 адаптируется к любому типу свай (трубчатые сваи, стальные шпунтовые сваи, двутавровые сваи, шпунтовые сваи, бетонные сваи и т. д.) с использованием различных специальных зажимных приспособлений.

Обзор проектирования и строительства свайных фундаментов

В отличие от структурного проектирования, проектирование свайного фундамента не является аккуратным и точным. То, как взаимодействуют сваи и окружающие грунты, усложняет процесс, поскольку введение свай в грунт обычно меняет характер грунта. В результате часто возникают интенсивные деформации вблизи свай. Поскольку грунты неоднородны, а группировка и форма свай могут сильно различаться, проектирование и строительство свайного фундамента может быть сложным процессом.

Вместо того, чтобы пытаться в общих чертах охарактеризовать поведение свай, имеет смысл работать над пониманием факторов, влияющих на успешное проектирование свайных фундаментов. Инженер по фундаменту должен иметь представление о следующих основных факторах:

• Нагрузки на фундамент;
• Подземные условия;
• Значение особых дизайнерских мероприятий;
• Критерии эффективности Фонда; и
• Текущие методы проектирования и строительства фундаментов, специфичные для области, где должны быть выполнены работы.

Следует проконсультироваться с опытным инженером-геотехником от начальных этапов планирования до окончательного проектирования и строительства. Этот инженер может помочь в выборе типа сваи, оценке длины сваи и выборе наилучшего метода определения емкости сваи.

Чтобы успешно воплотить проектирование свай в строительство, инженеры должны оценить требования методов статического анализа, динамических методов установки в полевых условиях и контроля строительства. Инструменты, которые будут использоваться для свайного фундамента, должны быть четко включены в планы.

Свайный фундамент должен соответствовать проектным требованиям по прочности на сжатие, боковую и подъемную силу. Для достижения этой цели подрядчикам может потребоваться забивка свай до заданной длины или до требуемой предельной грузоподъемности. Следует соблюдать осторожность, чтобы избежать чрезмерного забивания, которое может привести к повреждению свай и/или перерасходу средств на фундамент. Использование анализа волновых уравнений, динамического мониторинга процесса забивки свай и испытаний под статической нагрузкой могут помочь в достижении этих целей.

Во время строительства знающие инженеры должны контролировать и проверять установку свай. Самые лучшие проекты, планы и спецификации часто терпят неудачу, если не осуществляется надлежащий контроль и проверка. Наконец, анализ результатов забивки свай после завершения строительства по сравнению с прогнозами, длиной сваи, полевыми проблемами и возможностями испытаний под нагрузкой необходим, чтобы помочь вовлеченным инженерам набраться опыта и лучше спланировать следующий забивной фундамент.

Процесс проектирования и возведения свайного фундамента уникален по сравнению с другими типами структурного проектирования и строительства. Мощность сваи необходимо учитывать как при проектировании, так и при строительстве. Лучший способ сделать это — использовать динамические данные, а не методы статического анализа. Кроме того, при проектировании следует учитывать возможность забивки свай, поскольку могут возникнуть большие затраты, если сваи, которые были выбраны и запланированы, не могут быть забиты.

Процесс проектирования и строительства фундаментов с забивными сваями можно описать с помощью следующей блок-схемы из 18 блоков:

1. Установить требования к условиям конструкции и характеристике площадки: определить общие требования к конструкции.
2. Получить общую геологию участка: это может включать обширные геологические исследования или поверхностное исследование.
3. Собрать опыт строительства фундаментов в этом районе: проконсультируйтесь с подрядчиками, которые завершили строительство свайного фундамента в этом районе.
4. Разработать и выполнить программу разведки недр: принять решение о том, какую информацию необходимо получить на участке.
5. Оцените информацию и выберите систему фундамента: используйте собранную выше информацию, чтобы принять решение о правильной системе фундамента.
6. Глубокий фундамент: выбор между забивными сваями и системой глубокого фундамента
7. Забивная свая
8. Выберите тип забивной сваи на основе использования формул и с учетом несущей способности сваи, геотехнических возможностей типа сваи для грунтовых условий на площадке, возможностей имеющихся подрядчиков и стоимости.
9. Расчет длины сваи, грузоподъемности и производительности
10. Расчет управляемости: это делается с помощью программы волнового уравнения.
11. Дизайн удовлетворительный: просмотрите все аспекты проекта и внесите необходимые изменения
12. Подготовка планов и спецификаций, установка процедуры определения пропускной способности на местах
13. Выбор подрядчика
14. Выполните анализ волнового уравнения представленного оборудования подрядчика: анализ должен быть выполнен повторно на основе оборудования для забивки свай, которое подрядчик планирует использовать.
15. Установить предварительные критерии вождения
16. Забейте тестовую сваю и оцените грузоподъемность
17. Настройка критериев вождения или дизайна
18. Строительный контроль: контролировать и контролировать забивку свай по мере их возникновения.

На протяжении всего процесса для успешного завершения любого проекта по забивке свай необходима хорошая коммуникация. Это включает в себя взаимодействие между инженерами на этапе проектирования, консультации со специалистами и непосредственное общение с буровыми бригадами и лабораторным персоналом. Во время строительства все стороны должны поддерживать связь, чтобы они могли решать любые вопросы строительства по мере их возникновения.

Забивка свай – важный метод строительства, используемый во всем мире. Разработанный на заре цивилизации, когда люди начали строить сооружения, его полезность неоднократно подтверждалась. Изучение истории и будущего строительства забивных свай может помочь вам сделать правильный выбор при реализации строительного проекта.

Посмотреть полную статью можно здесь.
