Проверка и регулировка рычажной системы управления

Проверка и регулировка рычажной системы управления

Применяемые в дорожно-строительных машинах системы управле­ния классифицируются по назначению на:.системы управления рабочими органами, рулевыми механизмами, муфтами, тормозами и другими ме­ханизмами и устройствами. По принципу устройства системы управления подразделяются на: рычажную (посредством рычагов, рукоятей и педа­лей) , механическую, гидравлическую, пневматическую, электрическую.

Рычажная система применяется для управления рабочими органами машин, механизмом поворота, как, например, в гусеничных тракторах, тормозами машин. К этой системе относится также и рулевое управление колесными машинами (хотя в этих передачах часто применяются гидро­усилители и другие устройства). Нормальная работа рычажной системы характеризуется четкостью и надежностью включения и выключения эле­ментов привода и механизмов, а также величиной рабочего хода рукоя­тей и педалей управления.

Контроль действия рычажной системы предусматривает проверку быстроты и надежности включения и выключения; определение усилий, прилагаемых к рукоятям и педалям при их включении и выключении. Проверку выполняют на работающих машинах, при этом механизмы должны быть включены на холостой ход. Показателями состояния ме­ханизмов управления поворотом и тормозами гусеничных и колесных машин являются легкость и удобство управления и надежность торможе­ния при любых условиях эксплуатации.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

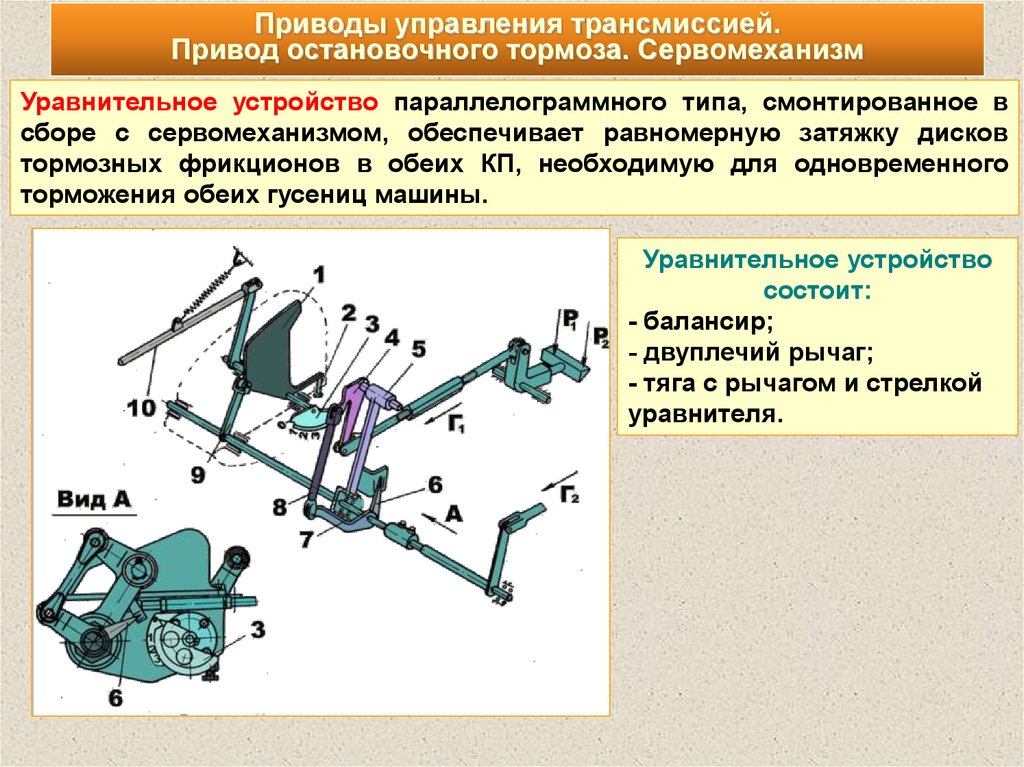

К показателям состояния механизмов управления поворотом отно­сятся: у гусеничных машин — степень изношенности муфт поворота и упругость нажимных пружин, свободный и полный ход рычагов управ­ления поворотом, а также степень изношенности тормозов и ход тормоз­ных педалей; у колесных машин -.свободный (без заеданий) ход руле­вого колеса и усилие на его ободе, степень изношенности узлов, сбо­рочных единиц и деталей тормозов и ход тормозных педалей.

У гусеничных и колесных машин, оборудованных гидроусилителя­ми, показателями их состояния являются также давление открытия предохранительного клапана, состояние клапана потока масла в гидро­усилителе, степень изношенности распределителя, производительность насоса.
Начало включения таких механизмов, как фрикционы и тормоза, должно начинаться не позже, чем на половине хода рукоятки или педали. Возможный люфт рычажной системы управления не должен превышать 1/15 – 1/20 общего хода рукояти или педали.

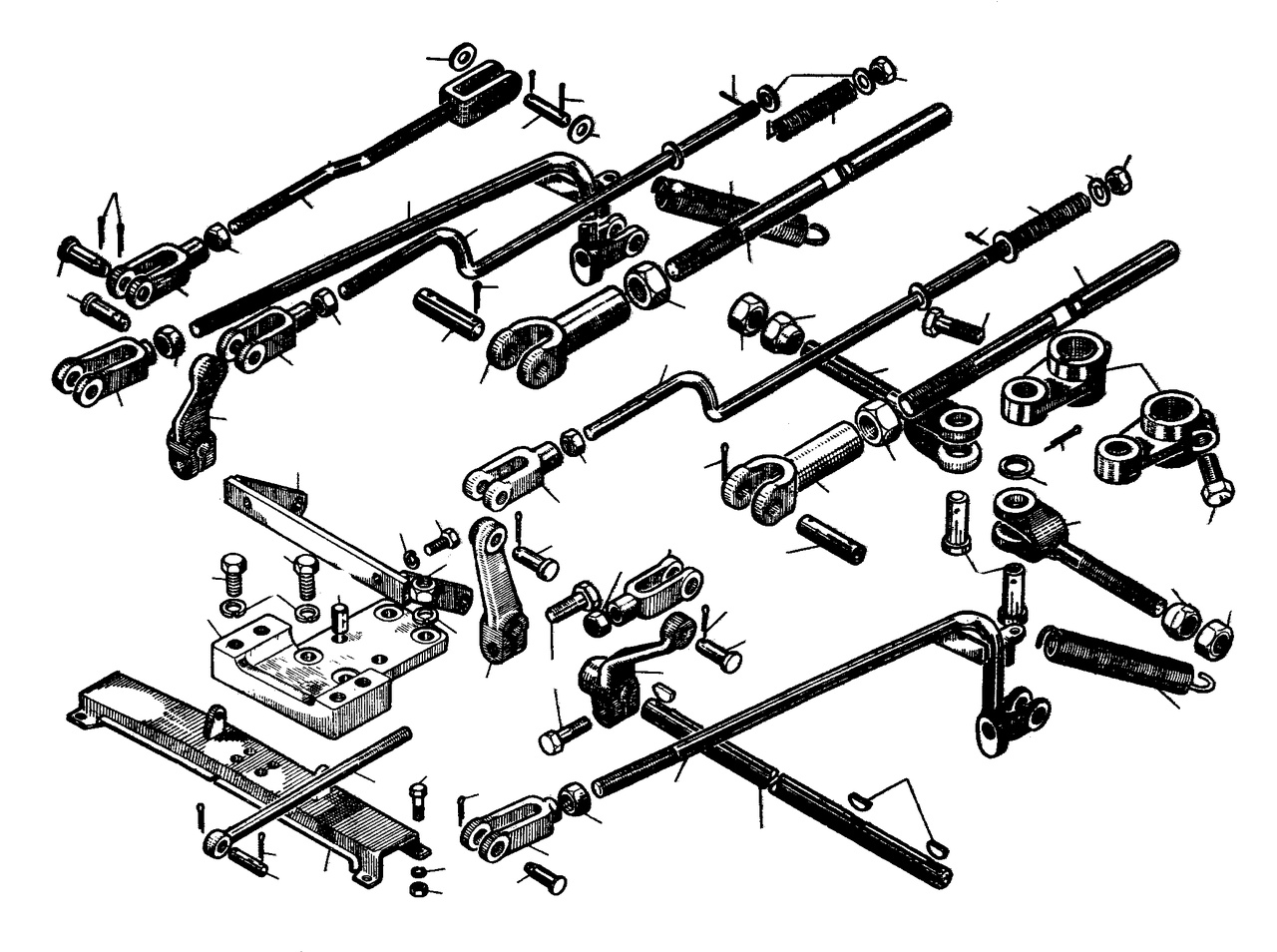

Свободный ход замеряют масштабной линейкой. Регулировку сво­бодного хода рукоятей и педалей выполняют с помощью тех конструк­тивных элементов, которыми оснащена данная система; стяжными муф­тами с винтовой нарезкой, секторами с отверстиями или пазами, теле­скопическими трубами с отверстиями и пальцами и др. Эти элементы позволяют изменять (укорачивать или удлинять) размеры соединитель­ных тяг или плеч рычагов и т. п. Ход рукоятей и педалей не должен превышать величин, установленных для той или другой машины (в част­ности, базовых гусеничных тракторов) заводскими инструкциями, но не более: для рукоятей и рычагов 400 мм, для педалей 250 мм.

Для дорожно-строительных машин, имеющих непосредственный привод органов управления (т. е. для машин, управляемых машини­стом через рукояти и педали), предельными значениями будут.

размеры общих и рабочих ходов рычагов управления – для рукоя­тей не более 400 мм, для педалей не более 250 мм;
усилия на рычаги управления – для рычагов, снабженных сервопри­водом, 30—40 Н; для рычагов, часто включаемых, 60—80 Н; для рыча­гов, редко включаемых, 120-160 Н;
усилия на педали управления — с гидравлическим или другими уси­лителями 80-100 Н, без гидравлических или других усилителей 200- 300 Н.
Контроль рычажной системы в эксплуатационных условиях начи­нают с проверки четкости и надежности включения и выключения меха­низма машины или оборудования. Так, например, рычаг (рукоять) управления однобарабанной лебедкой, приводящей отвал бульдозера, проверяют на три положения: “подъем” – фрикционная муфта лебедки включена, тормоз выключен; “фиксация положения” — фрикционная муфта лебедки выключена, тормоз включен; “спуск” — тормоз и фрик­ционная муфта лебедки выключены.

Регулировка усилий в рычажной системе обеспечивается ослабле­нием или заменой возвратных пружин, проверкой и устранением неис­правностей в передающей усилия системе, а также устранением люфтов и заеданий в сочленениях.

Для колесных машин признаками, характеризующими состояние рулевого управления, являются свободный ход (люфт) рулевого колеса и усилие, необходимое для его перемещения после устранения люфта.

Для проверки рулевого управления применяют прибор динамометр- люфтомер К-402 (рис. 7.15), позволяющий определять свободный ход рулевого колеса и усилия на его ободе. Прибор состоит из двух само­стоятельно действующих приспособлений: динамометра для измерения усилия на ободе колеса и люфтомера для измерения свободного хода рулевого колеса. Прибор крепится на ободе рулевого колеса посредст­вом захватов и зажимов. При вращении рулевого колеса в обе стороны до устранения зазора в рулевом механизме и шарнирах рулевых тяг определяют свободный ход рулевого колеса. Номинальный и свободный ход рулевого колеса 20—25°, допустимый до 36°. Люфт рулевого колеса определяют под действием усилия в 10 Н.

Для измерения усилия на ободе рулевого колеса, которое характери­зует трение в рулевом механизме, продольную тягу управления отсоеди­няют от других элементов механизма — рулевой сошки и др. После это­го заводят двигатель и прокручивают его на максимальных оборотах холостого хода. Затем устанавливают рулевое колесо в сред­нее положение, приближают к корпусу динамометра фиксаторное коль­цо на одной из динамометрических рукояток и, перемещая противо­положную динамометрическую рукоятку, повертывают рулевое колесо до отказа. После этого, освободив рукоятку динамометра, по положе­нию фиксаторного кольца на шкале противоположной рукояти отсчиты­вают усилие. Так же измеряют усилие на ободе колеса при поворо­те его в другую сторону.

Рис. 7.15. Динамометр-люфтомер для проверки рулевого управления:
1 — захваты рулевой колонки; 2 — ука­зательная стрелка; 3 — шкала люфто- мера; 4 — зажимы для крепления на рулевом колесе; 5 — динамометриче­ские рукоятки со шкалами приклады­ваемых усилий; 6 — пружины динамо­метра (до 120 Н)

При исправном состоянии ру­левого механизма усилие на ободе рулевого колеса должно быть в пределах 30—60 Н, а при наличии гидроусилителя – 20-30 Н.

Кроме люфта рулевого колеса, проверяют также зазоры в шарнир­ных и других соединениях. Зазор в подшипниках червяка рулевого ме­ханизма измеряют по осевому перемещению ступицы рулевого колеса относительно колонки. Силы трения в механизмах контролируют, поль­зуясь также динамометром-люфтомером, по наличию усилия, которое прикладывается при определении их состояния.

Системы управления и трансмиссии

Системы управления и трансмиссии

Системой управления называется совокупность отдельных деталей и узлов, предназначенных для управления двигателем и включения механизмов машины (подъема, вращения, передвижения и др.). В путевых, дорожных и строительных машинах применяются следующие системы управления: рычажная (механическая), гидравлическая (насосная и безнасосная), пневматическая, электрическая и комбинированная.

Рычажная система применяется для управления с помощью рычагов муфтами и тормозами машин малой мощности, приводимых в движение рукоятками и педалями. Нормальное усилие на рычагах не должно превышать 3—4 кг при ходе не более 25 см, а на педали не более 8 кг при ходе педали не более 20 см. Усилие, прикладываемое к рукоятке или педали, усиливается посредством рычагов трансмиссии и передается к исполнительным органам. На рис. 41, а показана рычажная схема управления ленточным тормозом лебедки. Усилие от педали, расположенной на оси, передается тормозной ленте через тяги, вал и рычаги. Пружина служит для растормаживания.

Управление ленточным тормозом от рукоятки показано на рис. 41,6. Движение от рычага через регулировочную тягу и рычаг передается толкателю, который через рычаг затягивает ленту. Недостатками ручной рычажной системы являются большой расход мускульной энергии человека (особенно при частых включениях), утомляемость оператора и большой свободный ход рычагов и педалей, увеличивающийся по мере износа шарнирных соединений.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

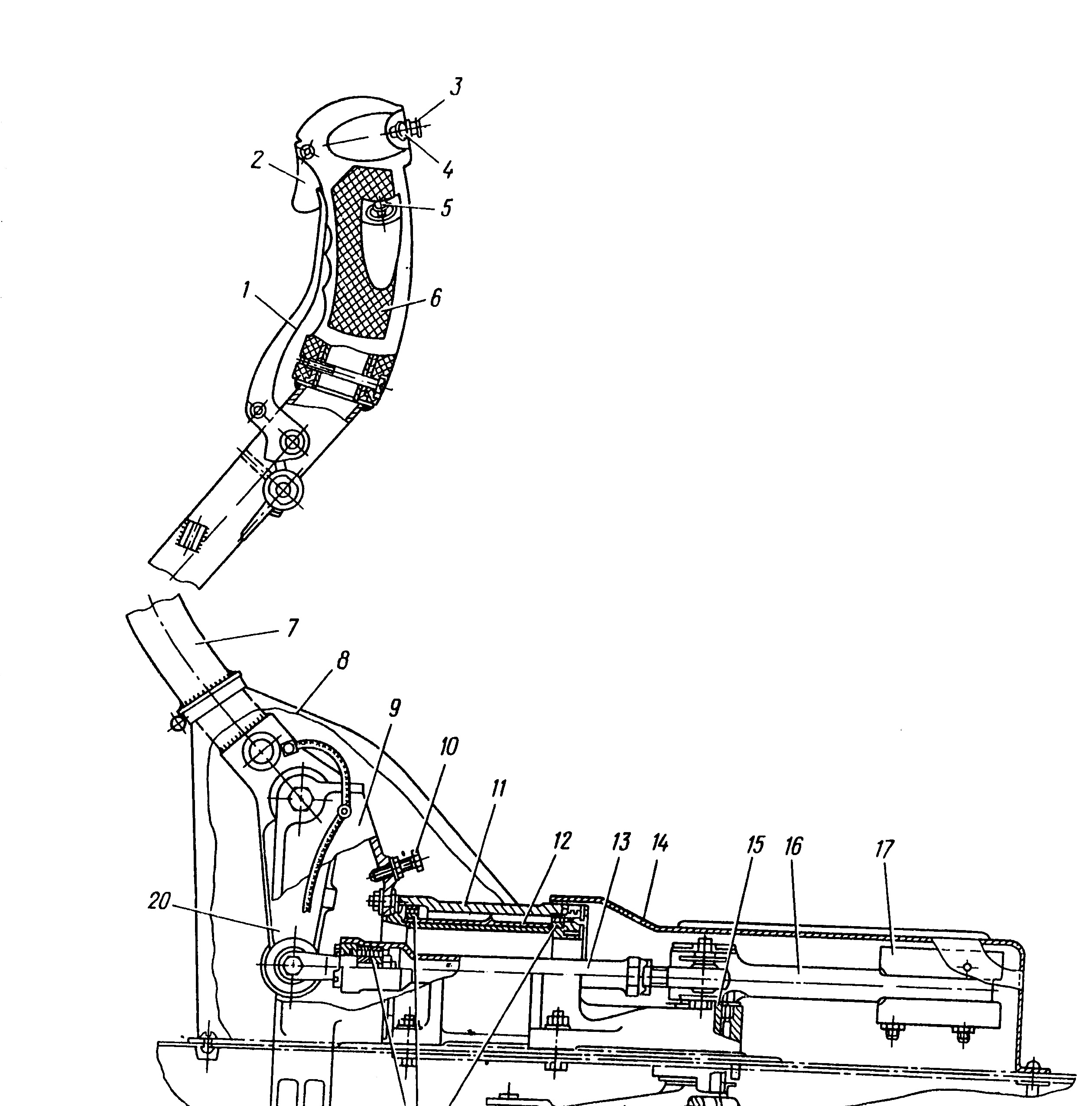

Рис. 41. Системы рычажного управления а — от педали; б — от рукоятки

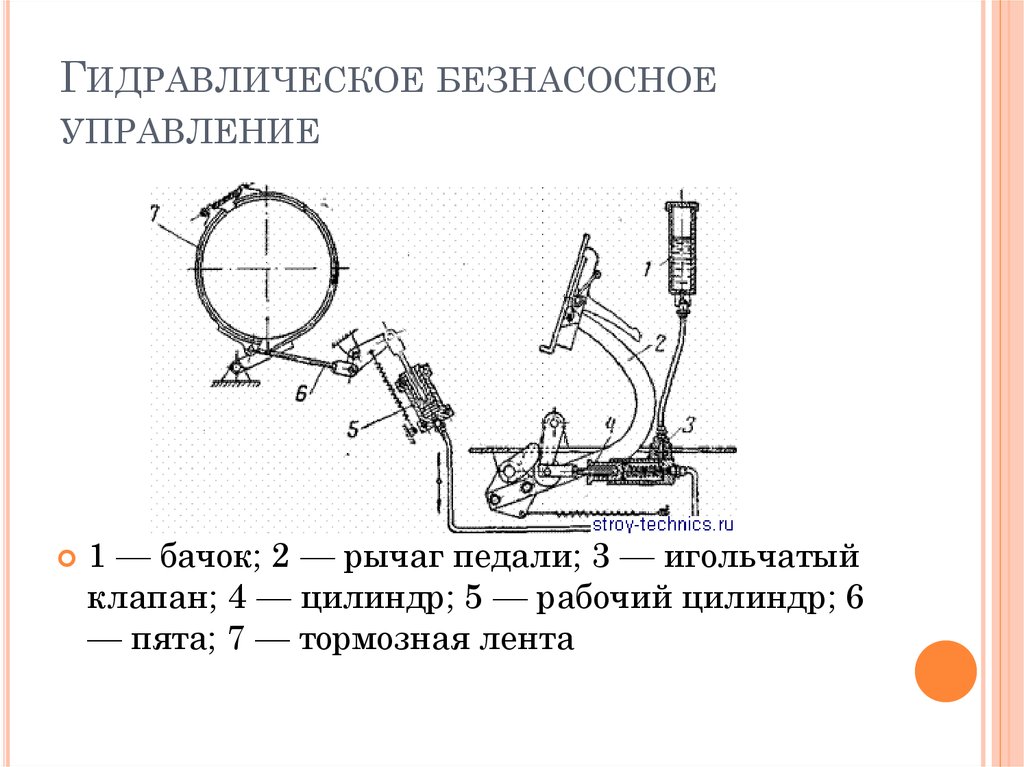

Гидравлическая система управления может быть безнасосной и насосной (рис. 42). В безнасосной системе (см. рис. 42, от) давление жидкости в командном и исполнительном цилиндрах создается усилием руки или ноги машиниста по принципу сообщающихся сосудов. При нажиме на педаль кулачок, вращаясь, оказывает давление на шток поршня 8, который, перемещаясь по цилиндру, давит на рабочую жидкость. Под действием поршня жидкость вытесняется из командного ццлиндра и по трубке попадает в исполнительный цилиндр. Созданное давление приводит к перемещению поршня и штока исполнительного цилиндра и рычага, затягивающего ленту тормоза. При прекращении торможения система под действием пружины возвращается в исходное положение. Утечка масла в системе компенсируется поступлением ее из бачка.

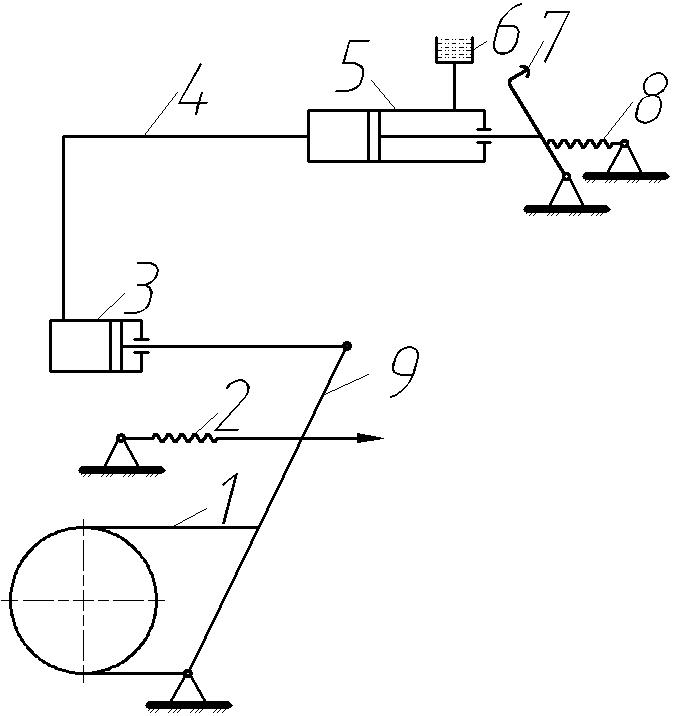

Рис. 42. Гидравлические системы
а — безнасосная; 6 — насосная (следящая)

Безнасосная гидравлическая система управления непосредственного действия при длительной работе требует от машиниста значительных затрат энергии. Для облегчения работы и создания возможности машинисту чувствовать нагрузку исполнительного органа применяют гидравлические следящие системы. В этих системах используют насосы, развивающие давление до 30 МПа (300 кгс/см2). Пример применения следящей системы для управления рулевым механизмом показан на рис. 42, б.

При вращении штурвала вправо или влево золотник, перемещаясь, попеременно открывает отверстия А или Б подачи масла в цилиндр, в результате чего поршень начинает двигаться вместе со штоком и рейкой, вращая зубчатый сектор. Зубчатый сектор в свою очередь поворачивает рулевую сошку и соединенную с ней продольную рулевую тягу. Движение последней передается управляемым колесам. Нейтральное положение золотника (отверстия А и Б закрыты) соответствует прямолинейному движению машины. Данные системы являются высокочувствительными и значительно облегчают труд водителя.

Для управления многими механизмами применяют также усилители пневматического действия, которые, в отличие от гидравлических, имеют большую плавность в работе, простоту изготовления и надежность действия. Однако давление воздуха в пневматических системах значительно ниже давления жидкости в гидросистемах. Это приводит к тому, что для получения заданных рабочих усилий необходимо создавать исполнительные органы (пневмокамеры) значительных конструктивных размеров и массы.

Электрическую систему управления используют только в машинах, имеющих электрический или дизель-электрический привод. Электрическая система отличается компактностью конструкции, надежностью действия и возможностью применения автоматики и блокировки. Электродвигатели мощностью до 15 кВт включают контроллерами или кнопками. Более мощные двигатели включают обычно при помощи магнитных станций-контакторов, управляемых специальными ко-мандоаппаратами.

Трансмиссии. Трансмиссией называется система, кинематически связывающая отдельные узлы машины, при помощи которой трансформируется движение и усилие от двигателя к исполнительному органу.

Трансмиссии бывают механические, гидравлические, пневматические, электрические и комбинированные.

На рис. 43 представлены схемы канатно-блочной и гидравлической трансмиссии привода управления отвалом бульдозера.

Канатно-блочная трансмиссия (рис. 43, а) с применением полиспастных устройств проста в изготовлении и удобна в эксплуатации, передает движение к рабочему органу, расположенному на значительном расстоянии от двигателя.

Вращением рукоятки нажимная гайка, перемещаясь по нарезанной части оси барабана, передвигает внутреннюю полумуфту конусного фрикциона до упора в конусную часть барабана. Вращающий момент от зубчатого колеса передается на барабан за счет сил трения, возникающих на контактируемых поверхностях. Канат навивается на барабан и совершается подъем отвала.

Поворотом рукоятки в обратную сторону нажимная гайка перемещается по нарезке обратно, увлекая за собой внутренний конус фрикциона, и фрикционный механизм выключается.

Недостатком канатно-блочных систем является то, что они не создают напорных усилий. Опускание и заглубление отвала происходит под действием сил тяжести отвала и толкающей рамы.

Рис. 43. Схемы трансмиссий а — канатно-блочная; б — гидравлическая

Гидравлическая трансмиссия (рис. 43, б) лишена этого недостатка, так как имеет цилиндры двухстороннего действия. Насос, работающий от двигателя, нагнетает жидкость по трубопроводам в гидроцилиндры. Направление движения жидкости в пространство над поршнем или под поршнем регулируется золотником. Подъем и опускание отвала осуществляется штоками гидроцилиндров. Масло поступает в магистраль из бачка через фильтр. При давлении жидкости в системе больше номинального срабатывает предохранительный клапан. Преимущество такой системы — возможность передавать движение нескольким гидроцилиндрам и создавать принудительное заглубление отвала.

Пневматические трансмиссии работают аналогично гидравлическим приводам.

Обладают большой плавностью в работе, но в силу небольших давлений (0,6— 0,7 МПа) не могут реализовать больших усилий.

Электрическая трансмиссия служит для передачи энергии электрического тока от его источника к исполнительному органу. В трансмиссиях этого типа исполнительный орган приводится в движение механизмом, управляемым электродвигателем.

Комбинированная трансмиссия может быть электрогидравлической, электропневматической, дизель-электрической и дизель-пневматической. Трансмиссии этого типа применяются в тех случаях, когда режимы работы двигателей не соответствуют режимам работы рабочих органов машины.
