Система рулевого управления автомобиля, её диагностика и ремонт — Блог — AutoShop98.com

Механизмы, призванные в совокупности обеспечивать эффективное движение любого рода транспортного средства в определенном направлении, называются системой рулевого управления. От своевременной диагностики и правильно проведенного ремонта рулевого управления зависит безопасность всех, кто находится в автотранспортном средстве. Надо понимать, что отказ управления может привести к дорожно-транспортному происшествию с непредсказуемыми последствиями, могут пострадать и другие люди, находящиеся вне автомобиля. Поэтому за состоянием системы рулевого управления нужно постоянно следить, вовремя проводить его диагностику и проверять работоспособность каждого ее элемента при малейшем подозрении на неисправность.

В любом более-менее сложном механизме, к которым можно причислить и систему рулевого управления, все детали вследствие повышенных нагрузок на них и регулярного трения друг о друга подвержены высокой изнашиваемости, что существенно влияет на качество езды и управление автомобилем. Поэтому очень важно проводить осмотры рулевого колеса при всех видах профилактического технического обслуживания (ТО).

Как проводить первоначальную диагностику системы рулевого управления

Первичная проверка системы рулевого управления проводится посредством тщательного осмотра всех узлов и деталей. Для этого необходимо поставить транспортное средство на эстакаду или яму. Передние колеса выставляют в положении прямо – это будет их исходное положение при проверке.

Далее проверяется свободный ход. Для этого следует поочередно поворачивать руль в разные стороны, при этом надо внимательно наблюдать за состоянием хода. В норме поворот может быть максимум 5 градусов, а смещение обода должно быть не более 20 мм.

При проверке нужно обратить внимание на то, как рулевое колесо поворачивается – слишком туго, или наоборот – слишком легко. При подозрении на неисправность надо выявить причины такого положения, разделив его на два основных момента.

При тугом вращении рулевого колеса необходимо обратить внимание на следующие причины:

• — износ рулевого привода, приведший к смещению некоторых деталей;
• — стойка передней подвески вышла из строя;
• — верхняя стойка оси требует замены износившихся подшипников;
• — шаровые шарниры неисправны;
• — рулевые колеса неправильно установлены, возможно, в них просто снизилось давление;
• — в картере рулевого механизма отсутствует необходимое количество смазочного элемента.

Если вращение рулевого колеса происходит слишком свободно, то причины, скорее всего такие:

• — проблема в рулевых тягах, ослаблены гайки крепления;
• — в шаровых шарнирах увеличились зазоры;
• — износ резинометаллических шарниров рулевых реек;
• — износ ступичных подшипников;
• — износ заклепок на соединениях;
• — износ самой рулевой рейки;
• — износ или повреждение маятникового рычага или втулки.

Виды рулевого механизма автомобиля

Рассматривая современный автомобиль, следует выделить три варианта устройства рулевых механизмов, которыми оснащены в основном переднеприводные транспортные средства:

1. Реечные и шестеренчатые, то есть объединенные в зубчатые.
2. Червячные.
3. Винтовые.

Исходя из этой классификации, для каждого вида системы необходим соответствующий вид ремонта. Для того чтобы провести его самостоятельно, необходимо обладать достаточно большим опытом и набором целого ряда специальных инструментов. Поэтому не следует заниматься ремонтом самостоятельно, а целесообразно поручить его и последующую проверку профессионалам специализированного автосервиса.

Тем не менее, имеется возможность и самостоятельно определить, есть ли неисправность в системе автомобиля, если уж такое подозрение появилось. Существуют следующие критерии оценки правильного функционирования системы, которые нужно принимать в первую очередь:

• Простота управления.
• Правильный процесс совершения поворота.
• Отсутствие момента проскальзывания или бокового скольжения.
• Минимальность зазоров между деталями механизма.
• Достаточная жесткость деталей механизма.

На большинстве моделей автомобилей, выпускаемых в настоящее время, установлен ГУР — гидравлический усилитель руля. Механизм с установленным ГУРом не требует особых проверок, потому что он намного практичнее и надежнее, чем механизм без усилителя. Даже в случае нарушении работы насоса гидроусилителя некоторое время можно продолжать движение, достаточное для того, чтобы добраться до автомастерской.

Если при начале движения с позиции, когда колёса вывернуты до упора, вы чувствуете эффект толчка на рулевом колесе, значит идет отказ ГУРа. Происходит это вследствие ослабления или полного обрыва ремня приводного насоса. Чтобы приводной насос прослужил долго, необходимо постоянно следить за текущим уровнем масла, которое служит смазочным материалом, то есть рабочей жидкостью. Оптимальное количество — на верхнем уровне. Доливать масло необходимо медленно, следя за тем, чтобы не возникало образование пузырьков воздуха. Не стоит забывать и о проверке шлангов. Отсутствие потертостей, утечек — главный гарант долгой службы.

Сама же проверка системы гидроусилителя проводится по следующей схеме:

• Прежде, чем начать проверку системы, следует проверить шины, замерить давление воздуха в них и натяжение ремня насоса.
• Чтобы удалить воздух из системы, необходимо подключить манометр. Располагать его необходимо между приводом и насосом.
• Далее температура масла доводится до 80 градусов путем запуска двигателя автомобиля. Частота вращения коленчатого вала доводится до 1000 об/мин. Затем рулевое колесо нужно поворачивать вправо и влево — до упора.
• Чтобы во время проверки не было чрезмерного повышения температуры, кран необходимо оставить открытым. В норме давление должно быть 80-85 кгс/см2, могут быть отклонения, но небольшие.
• О неисправности насоса может говорить низкое давление при закрытом кране. Повышение же давления говорит о неисправности предохранительного клапана насоса.
• По завершении диагностики манометр отсоединяется. При необходимости добавляется масло.

Наиболее распространенная причина неисправности рулевого управления автомобиля

Самыми частыми причинами появления проблем в системе рулевого управления считаются поломка рулевой рейки (наиболее часто) проблемы с наконечниками, а также выход из строя элементов рулевой тяги.

Для того чтобы починить рулевую рейку, необходимо обратиться в автосалон, своими силами лучше не пытаться этого делать. Эта деталь содержит большое количество самых разных запчастей, и не профессионалу очень трудно самостоятельно определить, какой из элементов поломался. К тому же прежде чем ставить рейку на место, необходимо на специальном стенде проверить ее работоспособность. В «домашних» условиях эту проверку произвести попросту невозможно.

Особенность ремонта наконечников связана с тем, что в процессе эксплуатации они нагреваются и «прикипают» к другим деталям. В связи с этим без специального оборудования также не обойтись.

Конечная сборка и установка всех элементов и деталей системы рулевого управления должна проходить в чистоте, ведь любой инородный предмет, и даже пыль в системе могут привести к сбоям в работе и новым поломкам.

Механизм рулевого управления автомобиля. Видео.

Схожий материал

Топ-10 отличных семейных автомобилей с полным приводом

Как подготовить автомобиль к продаже

Как правильно перевезти собаку в машине

Меняем тормозные колодки на колесах своими руками

Принцип работы датчика давления в шинах: обзор, особенности и устройство

Обман на АЗС: как нам не доливают бензин и как уберечься от жульничества?

Самый дешевый способ очистки системы охлаждения автомобиля

Как продлить жизнь автомобильного аккумулятора

Удаление ржавчины с кузова автомобиля в домашних условиях

5 причин смерти АКБ зимой / Причины неисправности АКБ

Правильная зарядка АКБ дешевым зарядным устройством

Как избавиться от запотевания стекол в автомобиле. Причины и способы их устранения.

Об автомобильных тормозах: история появления, правила ухода

Восстановление автомобильного аккумулятора

10 возможных причин почему низкое напряжение бортовой сети

Галоген или светодиод — что лучше. Сравнение по 15 критериям

ГУР vs ЭУР: что лучше — гидроусилитель или электроусилитель руля

Как проверить генератор автомобиля: 10 основных неисправностей

10 причин почему стартер еле крутит и пояснения к ним

Как проверить втягивающее реле стартера

Какой домкрат купить и как правильно его выбрать

Какой набор инструментов купить для автомобиля: 5 вариантов

История шин Bridgestone / Бриджстоун

История шин Матадор / Matador

рулевой механизм диагностика рулевой система рулевой рулевое управление неисправности кпд рулевого управления электронные системы рулевого управления рулевая трапеция как и где прикреплена колонка рулевого управления система рулевого управления автомобиля ее диагностика и ремонт диагностика рулевых диагностика рулевой рейки диагностика рулевого управления диагностика автомобилей рулевой диагностика рулевого управления автомобиля диагностика ремонт рулевой рейки диагностика рулевого наконечника диагностика рулевых тяг диагностика ремонт рулевого управления бесплатная диагностика рулевой рейки диагностика рулевой рейки цена диагностика рулевой москва диагностика и ремонт рулевого управления автомобиля диагностика рулевая рейка форд диагностика рулевой рейки своими руками диагностика рулевая рейка фокус диагностика рулевого управления ваз диагностика рулевой системы диагностика и регулировка рулевого управления диагностика гидроусилителя рулевого управления диагностика рулевого механизма диагностика рулевой рейки ваз диагностика неисправностей рулевого управления диагностика рулевого наконечника ваз ремонт рулевой рейки ремонт рулевой рейки своими руками ремонт рулевой рейки ваз 2110 ремонт рулевой рейки ваз 2109 ремонт рулевой рейки ютуб ремонт рулевой рейки ланос с гур ремонт рулевой рейки калина ремонт рулевых реек ремонт рулевого управления ремонт рейки ремонт рулевого редуктора

Как развивалось рулевое управление автомобиля — этапы, детали, новинки механизмов

Регулярное рождение на свет различных инженерных новинок транспортных механизмов позволяет сделать жизнь водителя более безопасной и комфортной. Причем за долгие годы развития машиностроения изменения коснулись абсолютно всех составляющих авто. Не миновала такая участь и рулевое управление, как систему. О нем и пойдет речь в этой статье. Но для начала давайте вспомним, что же это, собственно, такое и для чего оно нужно.

Что же такое система управления авто?

Итак, рулевое управление — это одна из важнейших систем автомобиля, предназначенная для задания нужного направления. Рулевой механизм и привод являются единственными элементами системы, на которых строится вся ее работа. Упомянутые составляющие, в свою очередь, также включают в себя некоторые детали, но о них поговорим немного позже. А пока немного истории.

Содержание

• История развития технологий
• За этим будущее

История развития технологий

История автомобилестроения насчитывает три периода, в которых отмечалось скачкообразное развитие рулевого управления.

Самым первым типом автомобильного управления было червячное, получившее такое название благодаря шестерне червячной, входящей в состав рулевой колонки. А выглядело это так: усилия, прилагаемые для совершения оборота рулем, передавались на червячный механизм колонки, он, в свою очередь, заставлял вращаться шестерню, а та воздействовала на рулевую сошку. Сама же сошка влияла на работу ступиц и рычагов, что в итоге направляло колеса в нужном направлении. Раньше этот механизм был довольно распространен, и чаще всего такое рулевое управление использовалось в моделях ВАЗ и BMW.

В список деталей, составляющих червячную систему управления, входят следующие элементы:

• руль;
• колонка;
• вал и крестовина;
• тяги.

Затем в широкие массы вышло реечное рулевое устройство. Принцип его работы заключается в следующем: вращаясь, рулевое колесо воздействует на такую деталь, как шестерня, а она приводит в движение рулевую рейку. Рейка также, в свою очередь, приводит в действие рычаг, наконечник у которого вставляется в ступицу. Вот ее он и вращает. Реечная система состоит из:

• руля;
• вала;
• тяг;
• наконечника;
• рейки.

Такое рулевое устройство требовало определенных усилий для управления в процессе езды. Но здесь история автомобилестроения приготовила новый сюрприз водителям. Дело в том, что конструкторы придумали способ, позволяющий руководить машиной практически без физических усилий. А заключался он в установке в транспортное средство различных усилителей руля. Существует несколько видов подобных устройств:

• Гидроусилители. Здесь рулевое управление состоит из гидравлического насоса (приводится в действие двигателем авто), системы шлангов, бака для жидкости. В корпус же автомобильной рейки насос закачивает жидкость, которая при недвижимом руле циркулирует по системе. Если же руль крутится, то жидкость начинает давить на рейку в сторону поворота. Таким образом, механизм помогает водителю повернуть с минимальными усилиями;
• Электроусилители. А рулевое управление с таким усилителем работает с помощью электромотора, который напрямую соединен с рулевой рейкой или валом. Управление электроусилителя, при этом совершается электронным блоком. К тому же такая система может прикладывать разные усилия к поворотам руля. За это она еще называется адаптивной;
• Гидроэлектроусилители. В этом случае рулевое управление принципом работы очень похоже на систему с гидроусилителем. Единственное, в этом случае насос вращается с помощью электромотора, а не двигателя машины;
• Пневмоусилители. Система с таким механизмом также идентична по принципу своей работы с системой с гидроусилителем. Но здесь жидкость, находящаяся в рулевой рейке, заменена на сжатый воздух;

Еще одним вариантом того, какое управление машиной (как система) было популярным в автопроме совсем недавно, можно назвать винтовой вариант. Принцип работы ее во многом похож на червячное устройство. Здесь вдоль винтовой резьбы рулевого вала спускается рейка зубчатая с резьбой внутри. Именно зубцы этой рейки заставляют работать рулевой отсек, а он — сошку. Дальше все выглядит как в червячной системе. Состоит же винтовая система из:

• руля;
• тяги;
• колонки;
• зубчатой рейки.

За этим будущее

Сегодня широко применяется активная система, с помощью которой, можно сказать, развитие рулевого управления на сегодня достигло своего апогея. Постоянное развитие технологий позволило уже сегодня получить не только технологию адаптивного рулевого управления, где усилие поворота руля зависит от скорости авто, но и другие варианты, существенно облегчающие автомобилистам жизнь. К ним относится, например, система активного управления от БМВ (Active Front Steering или AFS). И если рассматривать ее работу, то можно сказать, что, на самом деле, все гениально просто, но очень надежно.

Активная система во многом схожа с реечным механизмом управления, но при движении руля вращается планетарный механизм. Он и приводит рулевую рейку в действие. Среди составляющих такого механизма можно выделить такие:

• руль;
• рейка с электродвигателем и планетарным механизмом;
• наконечники и тяги;
• блок управления.

В случае применения активной системы автомобиль может немного «подруливать» самостоятельно. Буквально на семь-восемь градусов. Но происходит это только, если на то есть команда электроники, программу для которой можно изменять при необходимости самостоятельно. Это поможет не делать машине резких рывков в повороте на небольшой скорости и слишком плавно вести себя на высокой. Также для избежания неровного и резкого поведения машины в высоком скоростном режиме инженеры обеспечили систему возможностью постепенного снижения активности устройства электродвигателя. Помимо прочего, электронное управление с возможностью адаптирования позволяет водителю не бояться, что средство передвижения будет «мешать» езде, а не наоборот.

Массовое распространение система «активного руля» получила еще в 1997 году и до сих пор занимает одно из главных мест по безопасности среди вспомогательных механизмов и устройств автомобиля.

И понятно, что автомобилестроение и дальше не будет стоять на месте. Помимо этого, автомобиль может быть снабжен таким «умным» помощником как электронная программа стабилизации (ESP) или ее улучшенной версией ESP Premium. Срабатывает такой механизм в особо опасных дорожных ситуациях, когда управление автомобилем уже потеряно или существует такая угроза. Стабилизация движения здесь достигается путем торможения отдельных колес и снижения оборотов двигателя. Причем такая система работает при любом режиме движения и скоростном режиме.

На сегодняшний день ESP считается наиболее надежной системой безопасности, компенсирующей некоторые ошибки водителя, хотя еще в 1995 году в ней присутствовали свои недостатки, которые отодвинули выход новинки на несколько лет до полного их устранения.

В перспективе же конструкторы автопрома работают над прямой связью руля с ведущими колесами с помощью электропривода. Причем воздействие на каждое колесо при этом будет независимое. Это станет идеальным вариантом безопасной езды для любого водителя.

http://www. youtube.com/watch?v=UvJ7HMhf3Jw

Таким образом, история развития технологий управления автомобилем за долгие годы шагнула далеко вперед, достигнув небывалых высот, а также существенно облегчив водителям ежедневные задачи, повысив уровень комфорта езды и общую безопасность поездок.

Как работает рулевое управление автомобиля?

Вы здесь

Главная | Как работает система рулевого управления автомобиля?

Дэн — опытный автомобильный журналист с более чем 20-летним стажем. Он был редактором таких изданий, как Fast Ford и Redline, а его последним проектом было превращение старого Renault Trafic в семейный дом на колесах.

Принцип, лежащий в основе системы рулевого управления автомобиля, к счастью, довольно прост, но его эффекты поражают воображение. Есть только два основных типа, один из которых называется реечной передачей, а другой — рециркуляционным шаром. Первый доминирует в автомобильном мире, а второй используется в грузовиках и некоторых более тяжелых автомобилях, таких как внедорожники.

Что должна делать система рулевого управления?

Система рулевого управления должна поворачивать передние колеса в нужном вам направлении, но при этом она должна делать это точно и без усилий.

Для достижения последней цели используются шестерни, в результате чего в большинстве систем требуется около четырех оборотов рулевого колеса, чтобы повернуть передние колеса всего на несколько градусов из крайнего левого положения в крайнее правое.

Точное количество оборотов рулевого колеса может различаться в зависимости от автомобиля: для спортивных автомобилей обычно требуется меньше оборотов, а для семейных — больше.

Эта зависимость усилия на рулевом колесе от отклика опорного колеса называется «передаточным числом рулевого управления». Оно рассчитывается путем деления 360 градусов, или одного полного оборота рулевого колеса, на количество градусов, на которое колеса поворачиваются влево или вправо.

Так, например, если они повернутся на 20 градусов, соотношение составит 18:1, что выражается как «18 к одному». Чем ниже передаточное число, тем быстрее отклик рулевого управления, и наоборот.

Однако даже на автомобиле с высоким передаточным числом рулевого управления, требующим меньших усилий, вы все равно обнаружите, что повернуть руль практически невозможно. Вот почему системы рулевого управления оснащены усилителем.

То, что все это вращение кажется таким взаимосвязанным, объясняется тем, как устроена система рулевого управления и тем фактом, что она позволяет колесам и подвеске двигаться, не нарушая ее.

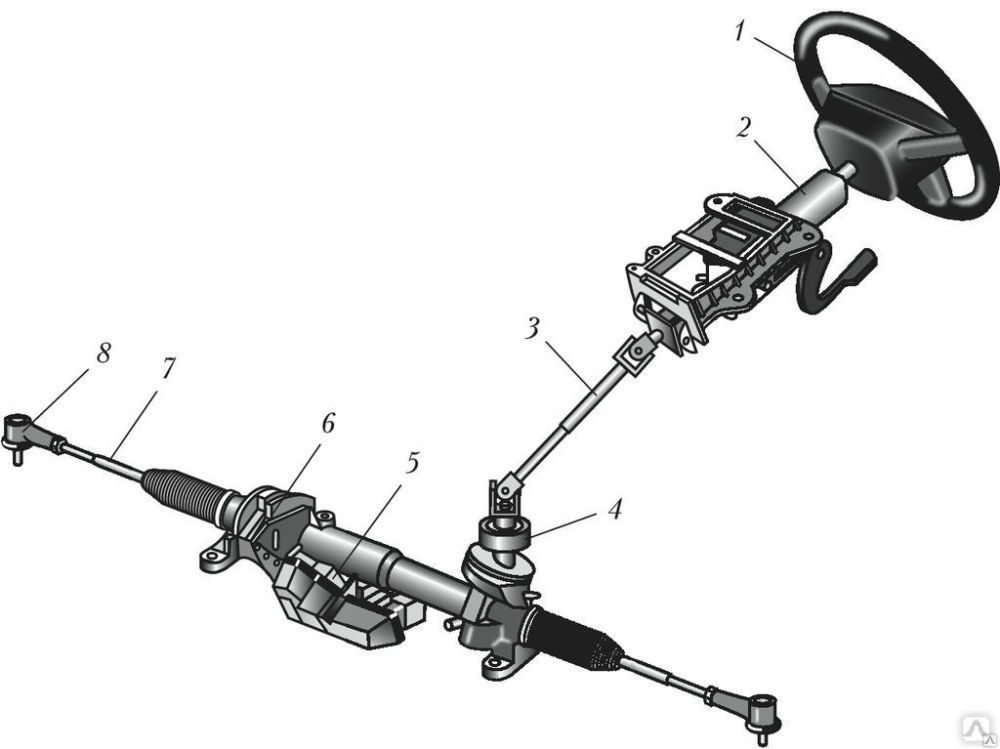

Как работает система рулевого управления с реечной передачей?

Рейка и шестерня — наиболее распространенная система рулевого управления, которую предпочитают автопроизводители и водители, поскольку она проста и прямолинейна.

Рулевое колесо поворачивает рулевую колонку, которая прикреплена муфтой (называемой универсальным шарниром), которая передает движение на другой вал под ней. Такое расположение обеспечивает некоторую гибкость в расположении рулевого колеса.

Этот второй вал прикреплен другим концом к небольшой шестерне, называемой ведущей шестерней, которая зацепляется или входит в зацепление с зубьями шестерни на одной стороне стержня, называемого «рейкой», который проходит под прямым углом к это по ширине автомобиля. В зависимости от того, в какую сторону вы поворачиваете руль, шестерня накручивает рейку влево или вправо.

Как реечная система крепится к колесам?

Направляющая тяга, также называемая рулевой тягой, расположена на обоих концах рейки. Каждая рулевая тяга прикреплена к рулевому рычагу, который прикреплен к ступице колеса, к которой колесо прикреплено болтами. Когда стойка движется, все эти соединения обеспечивают совместное вращение колес.

Однако рулевая тяга — это ключ. Он прикреплен к рулевому рычагу с помощью шара и гнезда. Это дает каждой рулевой тяге возможность двигаться с разной скоростью.

Это важно, потому что когда автомобиль поворачивает, например, в правый угол, его внутреннее колесо имеет более крутой угол, чем внешнее, которому нужно пройти большее расстояние.

Если бы поперечные рулевые тяги не допускали такой разницы в углах, машина бы заваливалась на поворотах.

Как это с усилителем?

Большинство систем рулевого управления в современных автомобилях оснащены усилителем. Доминирующей системой является рулевое управление с гидроусилителем (HPAS).

Насос, работающий от двигателя автомобиля, заставляет гидравлическую жидкость воздействовать на поршень, расположенный в рулевом механизме. В зависимости от того, в какую сторону вы поворачиваете руль, этот поршень соответствующим образом толкает рулевой механизм.

Система знает, в какую сторону вы поворачиваете руль и с какой силой, потому что у нее есть торсион, который скручивается, когда вы поворачиваете руль.

Этот стержень соединен с клапаном рулевого управления, который открывается и закрывается, пропуская гидравлическую жидкость в резервуар, где она воздействует на поршень.

Однако сейчас все больше автопроизводителей обращаются к системам рулевого управления с электроусилителем (EPAS). Для их работы требуется меньше энергии, поэтому они играют жизненно важную роль в снижении расхода топлива.

Небольшой электродвигатель, расположенный рядом с рулевым колесом или на рулевой рейке, помогает управлять автомобилем.

Ранние версии подвергались критике за отсутствие чувствительности, но современные системы используют несколько датчиков и сложную электронику для изменения помощи рулевого управления и обеспечения более четкой обратной связи с водителем с точки зрения нагрузки на рулевое управление.

Как работает система рециркуляции шаров?

Эта система гораздо реже используется в автомобилях, поскольку она менее чувствительна и сложнее, чем реечная система. Вместо шестерни и рулевой рейки в нем используется так называемая «червячная передача», с которой связана рулевая колонка.

Эта червячная передача имеет резьбу, нарезанную снаружи, и проходит через металлический блок, называемый гайкой, на внутренних стенках которой имеется соответствующая резьба.

В тех случаях, когда гайка и червячная передача входят в зацепление, шарикоподшипники, предназначенные для уменьшения трения, а также компенсируют любой люфт при вращении червячной передачи, проходят вверх и вниз по каналам, образованным резьбой.

Когда шары выходят, они направляются обратно наверх, что дает начало термину «рециркулирующий шар».

Гайка также имеет зубья, прорезанные снаружи, которые входят в зацепление с зубьями на одном конце рычага, называемого рычагом Питмана.

Подсоединяется к рулевой тяге, на обоих концах которой концы поперечной рулевой тяги прикреплены к ступицам колес. Когда руль поворачивается, червячная передача поворачивает гайку, которая поворачивает рычаг сошки, который перемещает рычажный механизм и поворачивает колеса.

Теги:

Автотехобслуживание

Рекомендуется для вас

Что такое усилитель руля и как он работает?

В своей основе усилитель руля представляет собой систему, которая снижает усилие, необходимое водителю для поворота рулевого колеса. Без гидроусилителя рулевое управление большинства транспортных средств было бы чрезвычайно тяжелым, особенно во время маневров на низкой скорости, таких как въезд на парковку, поворот на 90 градусов в городе или маневрирование на переполненной заправке.

История

Первая система рулевого управления с усилителем, установленная на серийном автомобиле, дебютировала в Chrysler Imperial 1951 года, и конкуренты быстро последовали ее примеру. Мало того, что усилитель руля сделал очевидное — позволил водителю управлять тяжелым транспортным средством с гораздо меньшими усилиями и большим комфортом, — он также позволил инженерам улучшить реакцию рулевого управления, то есть скорость изменения направления движения автомобиля, когда водитель поворачивает руль.

До того, как стал доступен усилитель мощности, системы рулевого управления автомобилей были настроены таким образом, что для преодоления крутых поворотов или парковки требовалось много оборотов руля. Эта медленная передача давала водителям больше рычагов против больших усилий, необходимых для управления передними колесами. Но появление гидроусилителя руля позволило инженерам увеличить передаточное число рулевого управления — насколько сильно нужно повернуть рулевое колесо по отношению к тому, насколько изменяется угол наклона передних колес, — потому что дополнительное усилие на рулевом колесе теперь могло быть компенсировано новой системой. На самом деле, это было больше, чем просто компенсация; управлять автомобилем стало почти легко.

1994 Acura NSX

Дэвид Дьюхерст|Автомобиль и водитель

Тем не менее, некоторые из автомобилей с лучшим рулевым управлением — чистокровные, легкие спортивные автомобили — не имели усилителя рулевого управления, например Acura NSX начала 1990-х годов, Lotus Elise и Exige, а также Alfa Romeo 4C, которая является последним оставшимся новым автомобилем, в котором отсутствует гидроусилитель руля.

Но эти машины обошлись без него из-за небольшого веса и относительно узких шин. И, тем не менее, крутить руль в этих машинах, когда они стоят, может быть довольно муторно.

Гидравлический усилитель руля

Рой Ричи|Автомобиль и водитель

С 1950-х до начала 2000-х годов преобладающим типом усилителя руля был гидравлический усилитель. Гидравлический усилитель руля использует, как следует из названия, гидравлическую жидкость, которая находится под давлением насоса, приводимого в движение двигателем. Хотя он хорошо служил автомобильному миру в течение тех 50 лет, у этого типа системы есть несколько недостатков: энергия тратится впустую, поскольку насос работает непрерывно, даже когда автомобиль движется прямо и помощь не требуется. Кроме того, гидравлическую жидкость необходимо периодически заменять, и если в какой-либо из гидравлических линий возникает утечка, это не только приводит к беспорядку, но и теряется усилитель мощности. Однако по-прежнему можно управлять автомобилем без работающего гидроусилителя руля.

Рулевое управление с электроусилителем

Рой Ричи|Автомобиль и водитель

Рулевое управление с электроусилителем (EPS) является нормой для современных новых автомобилей. От рулевого колеса к рулевой рейке по-прежнему идет цельнометаллический рулевой вал, который управляет шинами, но все остальное сделано на основе высоких технологий. EPS использует электродвигатель, который получает энергию от электрической системы автомобиля для обеспечения рулевого управления. Этот электродвигатель может быть расположен либо непосредственно на рулевой рейке — такое расположение более дорогое и, как правило, используется в конце спектра спортивных и роскошных автомобилей, — либо прикреплен к рулевой колонке. Датчики определяют крутящий момент или усилие, которое водитель прикладывает к рулю, а компьютер решает, какую помощь необходимо добавить. В большинстве систем компьютер изменяет усилие на рулевом колесе в зависимости от скорости автомобиля: на парковочных скоростях рулевое управление легкое и легко поворачивается, в то время как на скоростях по шоссе усилие увеличивается, давая водителю ощущение большей стабильности и контроля.

Преимущества EPS

Электрическая помощь имеет многократные преимущества: экономия топлива снижается на несколько процентов, так как электродвигатель потребляет мощность только тогда, когда это необходимо; устраняет упомянутое выше техническое обслуживание гидравлической жидкости; а также позволяет использовать различные функции. Любая функция помощи водителю или функция удобства, которая включает в себя поворот колес без участия водителя, активируется электроусилителем руля. Такие функции, как помощь в удержании полосы движения, автоматическая парковка и смена полосы движения, а также способность направлять автомобиль вокруг препятствий, используют способность EPS самостоятельно управлять автомобилем, когда это необходимо.

Рулевое управление с электроусилителем — одна из технологий, которые сделают автомобили самоуправляемыми.

Рулевое управление с электроусилителем также более терпимо к нестандартным настройкам выравнивания, используя программное обеспечение для распознавания и компенсации увода руля в одну сторону. Он также может автоматически подстраиваться под боковой ветер или рельеф дорожного покрытия, что в противном случае потребовало бы от водителя постоянной корректировки рулевого управления. Более того, автономные самоуправляемые автомобили завтрашнего дня будут полагаться на электроусилитель руля, потому что он позволяет бортовому компьютеру управлять автомобилем в режиме автопилота. Некоторые системы, такие как Super Cruise от Cadillac (на фото выше, пилотируется без участия C/D редактор), уже способны вести себя по шоссе при определенных условиях.

Электрогидравлическое рулевое управление

Между гидравлическим и электрическим усилителями рулевого управления существует гибрид двух систем, называемый электрогидравлическим. Он работает как гидравлическая вспомогательная система, только гидравлическое давление создается электродвигателем, а не приводом насоса от двигателя. Это избавляет от жалобы на бесполезную трату энергии, отмеченной ранее, но не включает все функции, возможные с электроусилителем руля. В настоящее время эта система используется лишь в нескольких транспортных средствах, включая несколько тяжелых пикапов.

Если вы заинтересованы в более глубоком изучении механики создания помощи при рулевом управлении в гидравлических или электрических системах рулевого управления, ознакомьтесь с техническим пояснением «Автомобиль и водитель» .

Характеристики рулевого управления

Здесь, в разделе «Автомобиль и водитель», мы оцениваем три основные характеристики рулевого управления в каждом тестируемом автомобиле: усилие, реакцию и обратную связь. Два из них — усилие и обратная связь — ухудшились в ранних системах EPS, которые не воспроизводили высокоразвитое, естественное чувство дороги, придаваемое гидравлическими системами. Из-за этого было трудно понять, когда шины автомобиля теряют сцепление с дорогой и начинают скользить.

Хотя такие энтузиасты вождения, как и мы, неудивительно, что ополчились на эти негативные события, они фактически затронули всех водителей — и до сих пор затронули. Существует реальная потребность в живом ощущении через рулевое колесо, когда транспортное средство приближается к пределу своих возможностей — скажем, когда оно вот-вот занесет на скользкой от дождя, снега или льда поверхности. Автомобиль с более коммуникативным рулевым управлением делает водителя более информированным, безопасным и уверенным в любых ситуациях. Тем не менее, хорошая новость заключается в том, что инженеры потратили много времени и усилий на протяжении многих лет на разработку электроусилителя руля и создание сложных алгоритмов, которые точно воссоздают ощущение рулевого управления, утраченное после перехода с гидравлических блоков. Сегодня новейшие системы EPS, особенно от Porsche, Mazda и GM (на Chevy Corvette, Camaro и автомобилях Cadillac), теперь кажутся интуитивно понятными. Они сообщают вам, что делают передние шины, так же точно, как и старые гидравлические системы рулевого управления, что является очень положительным моментом как для автомобилей, так и для их водителей.
