классическая, с гидроусилителем и электроусилителем

Рулевая рейка – специальный механизм, предназначенный для передачи усилия с автомобильного руля на соответствующие тяги, обеспечивающие синхронный поворот колес в заданном направлении. Простой механизм посредством вала передает вращение на шестерню и зубчатую рейку, перемещаемую вправо или влево поворотом руля. Рулевые тяги перемещаются вместе с рейкой, обеспечивая изменение направления движения автомашины.

Конструктивное исполнение

Компоненты рулевого управления:

• Картер, в котором размещена рулевая рейка. Производится из алюминия или легких сплавов.
• Шестерня, зафиксированная на валу от рулевой колонки.
• Специальная зубчатая рейка, оснащенная пружиной для прочного сцепления с шестерней.
• Сальники и фиксаторы, ограничивающие ход.
• Наконечники, тяги.
• Подшипниковые узлы, обеспечивающие легкое вращение деталей.

В различных модификациях автомобилей устройство дополняется соответствующими дополнительными элементами (электромоторами, планетарными механизмами или гидравлическими цилиндрами). Планетарный механизм обеспечивает изменение передаточного отношения в процессе движения. За счет регулирования передаточного числа шестерни при изменениях скорости улучшается управляемость автомобиля. Технология, впервые внедренная инженерами БМВ, особо актуальна на высоких скоростях, при которых нежелательны резкие повороты руля. Наиболее распространены 3 вида рулевого управления, различающиеся по конструктивному исполнению и техническим характеристикам.

Классическая механическая рейка

Наиболее простая разновидность рулевого управления. Название наглядно демонстрирует влияние физических усилий, прикладываемых водителем, на поворот колес автомобиля. В некоторых модификациях за счет использования изменяемого передаточного числа для поворота руля не требуется значительное физическое усилие.

Размер физических усилий в значительной степени зависит от конфигурации зубьев на механической рейке. Инженеры, разрабатывавшие ВАЗ, впервые внедрили разный шаг зубьев. От центра к краям изменялся шаг, что приводило к утяжелению руля на малых оборотах при высокой скорости. В процессе маневрирования на узких площадках за счет меньшего передаточного числа руль вращался заметно легче.

Рулевая рейка, оснащенная гидроусилителем

Главное отличие от классического варианта – дополнительная помощь гидроусилителя, помогающая минимизировать физические усилия. Легкость вращения руля заметно ощущается при сравнительном анализе использования классической рейки и аналога с гидроусилителем. Внедрение гидравлического узла позитивно влияет на удобство управления и безопасность движения. Когда колеса автомашины попадают в выбоины на дорожном полотне гидроусилитель воспринимает и успешно гасит ударное воздействие.

При эксплуатации механического управления ударное воздействие передается напрямую на руки водителя. Негативная сторона применения гидравлики – заметное снижение чувствительности управления. Работа гидравлики основана на простом принципе. ГУР обеспечивает оптимальное распределение усилия и давления на золотник и торсион. Нагнетание давления, рассчитанного системой управления гидроусилителем, обеспечивает плавный поворот колес автомобиля. При повороте руля гидравлическая жидкость впрыскивается в зону, соответствующую заданному направлению. После возвращения руля или при повороте в другом направлении изменяется ориентация нагнетания жидкости.

Рейка, оборудованная электроусилителем

Конструктивно во многом схожа с предыдущей моделью, за исключением электромотора, установленного вместо гидравлики. Применяются несколько вариантов размещения электромотора:

• Встроенный в колонку;
• Закрепленный на валу;
• Размещенный на зубчатой рейке.

Максимальными показателями безопасности отличается третий вариант, не требующий установки на валу. Электроусилителем оснащаются более дорогие модели машин. Отсутствие потенциально ненадежных сальников и шлангов существенно повышают уровень безопасности при эксплуатации автотранспорта.

Признаки неисправностей

Наиболее характерные неисправности рулевых реек:

• Деформационные изменения картера, иногда затрудняющие поворот колес;
• Поломка шестеренок, планетарной передачи или рейки;
• Разгерметизация корпуса, провоцирующая попадание влаги, грязи и пыли;
• Значительный износ деталей;
• Появление трещин, коррозии наконечников и рулевых тяг, а также нарушений геометрии.

Некоторые признаки, сигнализирующие о необходимости ремонта или о скором выходе рулевого механизма из строя:

• Появление стука на небольших неровностях и кочках, пропадающего при повороте руля в крайнее положение;
• Произвольные вращения рулевого колеса;
• Пропадание ощутимого усилия при обычном повороте руля;
• Рулевое колесо не возвращается в стандартное положение после завершения поворота;
• Появление пятен масла на пыльниках, утечка жидкости из гидроусилителя;
• Особо высокая чувствительность руля.

Внимательное отношение к первичным признакам помогает избежать появления серьезных нарушений, негативно влияющих на безопасность эксплуатации.

Рулевая рейка: устройство, виды, неисправности

Это своеобразный механизм, способный передавать усилия с руля на тяги. Грубо говоря, приспособление, которое позволяет синхронно поворачиваться колесам в сторону заданную рулем. Работает механизм достаточно просто. Необходимо понимать взаимосвязь, поворотное устройство вращает вал, от него вращения передаются на шестерню, а с последней движения передаются на зубчатую рейку. Таким образом, в зависимости от поворота руля, она двигается влево или вправо, а вместе с ней меняется и поворот рулевых тяг, которые прикреплены к поворотным кулакам.

В последнее время именно рулевой рейке, приписывается первенство среди всех систем управления.

Рулевая рейка

Устройство

Как и любой механизм, данная деталь состоит из нескольких элементов. Итак:

• Цилиндр, он же картер. Деталь, в которой размещается сама зубчатая рейка. Как правило, в современных авто стали использовать легкие сплавы, такие как алюминий.

• Шестерня, часть вала «приходящего» с рулевой колонки.

• Зубчатая рейка, которая для надежного сцепления с шестерней, имеет пружину.

• Различные сальники и фиксаторы по краям, для ограничения хода.

• Тяги, наконечники.

• Не забываем о подшипниках, они предотвращают появление люфта и обеспечивают легкие «маневры» самой рейки по корпусу.

Имейте виду, что в зависимости от модификации автомобиля, устройство может дополняться некоторыми дополнительными элементами. К примеру, это могут быть гидравлические цилиндры, электромоторы со своим набором деталей.

Одним из доп. элементов, может выступать планетарный механизм. Он позволяет изменять передаточное соотношение, то есть во время движения, в зависимости от того какая скорость, «планетарка» регулирует передаточное число шестерни. Улучшается управляемость, особенно на высоких скоростях, когда резкие повороты руля, не желательны. Впервые стали применять производители БМВ.

Виды

Ныне существует три разновидности подобного управления. Об их отличиях, узнаете далее. Так вот, виды:

1. «Голая», то есть механическая рейка.

Самый простой представитель среди всего рулевого управления. Как понимаете из названия, повороты колес осуществимы только с учетом приложенной силы водителя. Но, не думайте, что в связи с отсутствием «помощников», крутить руль будет сложно. Есть модификации, где смогли внедрить сменное передаточное число. Об его особенностях говорили выше.

Схема

Принцип работы в том, что на рейки есть специальные зубья и в зависимости от того, каким образом они устроены и зависит, «тяжесть» и «легкость» поворота руля.

Например, автомобили ВАЗ «Зубила» среди отечественного сегмента, «первопроходцы», первыми применили разный шаг зубьев. То есть, от середины до краев, шаг менялся, тем самым при малых оборотах руля, к примеру, на скорости, руль становился тяжелым. А при маневрировании на ограниченных площадках, руль наоборот вращался легче, из-за меньшего передаточного числа.

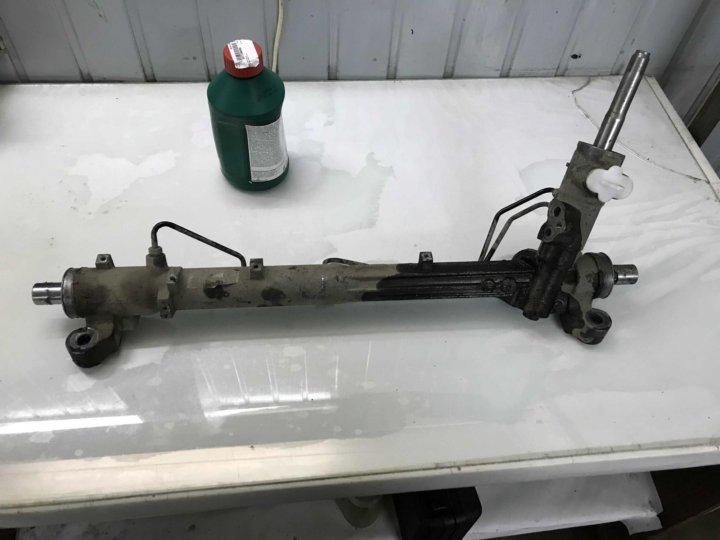

2. Рулевая рейка с гидроусилителем

Основное отличие от предыдущего варианта только в том, что в дополнение к той физической силе, которую прилагает водитель, прилагается и «помощь» гидроусилителя. Обеспечивается легкость вращения руля.

К примеру, попробуйте покрутить руль механической рейки и «гидравлики» на месте, разница будет ощутима. В первом случае, «баранку» не повернуть пальцем, во втором случае, это удастся с легкостью.

Рейка с ГУР и без

Принято считать, что гидравлические помощники повышают безопасность движения, основывают такие мысли на том, что во время движения при попадании колеса в яму, именно гидроусилитель примет и «погасит» удар. В случае с «механикой», воздействие передаются на «руки» и не известно, как поведет себя водитель.

Но, это и негативная сторона, ведь значительно ухудшается чувствительность управления.

Принцип работы гидравлики достаточно прост. «Мозги» ГУРа распределяют нужное количество давления и усилия на торсион и золотник. Последние направляют и нагнетают рассчитанное «мозгами» давление. В итоге, когда руль поворачивает, через золотник мгновенно впрыскивается масло в ту зону, в которую идет поворот. После обездвиживания руля или его поворота в другую сторону, масло меняет «позицию».

3. Рейка с электроусилителем

Электрическая рейка, принцип работы аналогичен предшествующей разновидности, но вместо гидравлики, помощь оказывает электромотор. В зависимости от модификации автомобиля, его класса и стоимости, различают несколько вариантов размещения мотора. Итак:

• Встроенный непосредственно в колонку.

• Установлен на валу.

• Третий вариант подразумевает размещение на зубчатой рейке.

Третий вариант размещения по праву считается наиболее безопасным, ведь первые два подразумевают установку на валу. А в случае, выхода из строя, колеса попросту не удастся вывернуть.

Что касается ЭУР в целом, то автомобили с такими механизмами, как правило, дороже. Ведь, в отличие от второго вида, здесь нет никаких шлангов, сальников, которые предотвращали утечку жидкости. И поэтому с точки зрения надежности, они выигрывают.

Неисправности и признаки

В общем, можно выделить около пяти основных проблем, которые могут подстерегать устройство рулевой рейки.

1. Деформация картера, если повреждения окажутся серьезными, не удастся повернуть колеса.

2. Разгерметизация корпуса, то есть попадает пыль, грязь, влага и тому подобное. Как правило, после этого, рейка долго не «проживет».

Порванный пыльник

3. Поломка зубьев рейки, шестеренок, «планетарки».

Поврежденные зубья вала

4. Износ деталей.

5. Потеря целостности смежных элементов рейки, например, трещина, нарушение геометрии, коррозия рулевых тяг, наконечников.

Коррозия

Признаки, свидетельствующие о том, что механизм в скором времени выйдет из строя или нуждается в ремонте:

• Появился стук даже на небольших кочках, который пропадает при «переносе» руля в крайнее положение.

• Пропало усилие при повороте руля.

• Произвольные вращения руля.

• Рулевое колесо перестало возвращаться в исходное положение, после поворота.

• Утечка жидкости из ГУРа, появление масляных пятен на пыльниках.

• Повышенная чувствительность руля.
