Пожарный рукавный автомобиль. Назначение и устройство.

предназначены
для механизированной прокладки и уборки
магистральных рукавных линий и работают
в комплексе с передвижными насосными
станциями.

Устройство
пожарного рукавного автомобиля можно
рассмотреть на примере АР-2(43114)ПМ-538 (см.
рис. 2.41 внизу).

На
раме шасси автомобиля установлен
цельнометаллический кузов, оборудованный
боковыми и задними дверями. Внутреннее
пространство кузова разделено перегородкой
на два отсека: передний – для размещения
рукавного оборудования и задний – для
укладки напорных рукавов.

Задний
отсек кузова разделен легкосъемными
стойками на продольные секции, в которых
«гармошкой» уложены рукава диаметром
77 мм, 89 мм (по специальному заказу) и 150
мм, соединенные между собой в три
магистральные линии. Общий запас рукавных
линий более 2000 метров. В задней части
автомобиля для складывания использованных
рукавов в кузов, установлен механизм
уборки и намотки рукавов с гидравлическим
приводом. Управление механизмом уборки
рукавов осуществляется дистанционно
с выносного пульта. Задняя стенка кузова
оборудуется двухстворчатыми дверьми;
при прокладке рукавов двери открываются
и фиксируются в открытом положении.
Нижняя задняя и боковая двери с правой
стороны в открытом положении образуют
площадку для оператора, наблюдающего
за выкладкой рукавов.

Скорость
движения автомобиля при прокладке
рукавной линии 8-10 км/час. В переднем
отсеке кузова вывозятся лафетные стволы
ПЛС-П20, разветвления РУ-150А, рукавные
зажимы и другое рукавное оборудование.

предназначены
для доставки к месту пожара (аварии,
катастрофы) личного состава, средств
связи и освещения, специального
оборудования; могут обеспечивать работу
штаба пожаротушения, являясь одновременно
передвижной электростанцией, питающей
агрегаты освещения, аппаратуру оперативной
связи и специальное оборудование.

Автомобили АСО
состоят из следующих основных частей:

базового
шасси с дополнительной трансмиссией
для привода электросиловой установки;

кабины
водителя; салона, который должен состоять
из двух отсеков: отсека для радистов и
для радиотелефонистов; электросиловой
установки; средств радиосвязи и проводной
телефонной связи;

аппаратуры
звукозаписи и звукоусиления; средств
вычислительной техники; стационарной
осветительной мачты.

По
своему конструктивному исполнению
пожарный автомобиль связи и освещения
во многом напоминает пожарный автомобиль
газодымозащитной
службы: на нем также установлена
электросиловая установка с устройством
защитного отключения, имеются
коммутационные и распределительные
устройства, силовые кабельные катушки,
осветительная мачта.

Широко
распространённый автомобиль АСО-20(3205)
(см. рис. 2.39), как и его предшественник
АСО-12(3205), изготовлен на базе пассажирского
автобуса ПАЗ-3205. Автомобиль АСО-20
оборудован стационарной электросиловой
установкой, в основе которой

лежит трехфазный
генератор переменного тока ГТ40ПЧ6-2с
мощностью 20 кВт напряжением 200 В и
частотой тока 400 Гц, имеющий привод от
двигателя шасси. (На автомобиле АСО-12
установлен генератор серии ЕСС-5, выдающий
напряжение 220/127 В при частоте тока 50
Гц). Автомобиль АСО оснащен телескопической
мачтой, выдвигаемой при помощи
электропривода, укомплектован
радиостанциями КВ- и УКВ-диапазонов,
радиотелефоном сотовой системы связи,
полевыми телефонными аппаратами с
500-метровыми катушками с кабелями,
коммутатором оперативной связи,
громкоговорителями, усилителем,
магнитофоном, 6-ю переносными прожекторами,
катушками с силовым кабелем и другим
оборудованием.

В
последнее время появились и другие
модели автомобилей связи и освещения,
в том числе изготовленные на грузовых
шасси и шасси повышенной проходимости
(см. рис. 2.40).

Основные
характеристики этих машин и их комплектация
в целом такие же, как для АСО-20(3205).

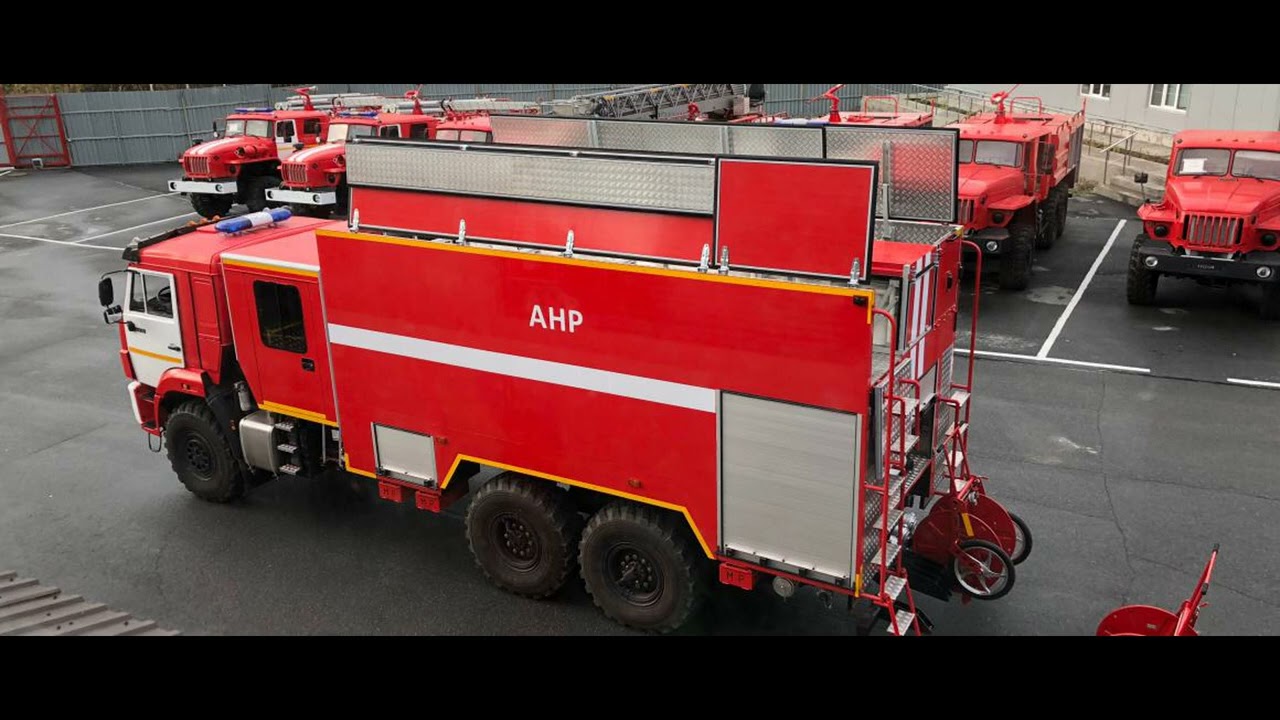

АНР 130-3,2 (6370), пожарный насосно-рукавный автомобиль

АНР 130-3,2 (6370), пожарный насосно-рукавный автомобиль

ДОСМОТРОВАЯ И ПОИСКОВАЯ ТЕХНИКА

14-15 мая 2024 года, г. Москва

Экипировка

30 — 31 мая 2024 года, Россия, г.Москва

INTERPOLITEX — 2023

17 — 19 октября 2023 года, Россия,
г. Москва

ИНТЕРПОЛИТЕХ: «АНТИТЕРРОР — КОМПЛЕКСНЫЙ ПОДХОД
«

Компания участник: Приоритет, ООО

фото Приоритет, ООО https://prioritetmiass.ru/

Перспективным направлением работы является разработка тяжелых пожарных спецавтомобилей. Новинкой является уникальный пожарный автомобиль с цистерной, насосно-рукавный АНР 130-3,2 на шасси Урал-63701.

Пожарный насосно-рукавный автомобиль АНР 130-3,2 (6370) предназначен:

• доставки боевого расчета к месту вызова или чрезвычайной ситуации, тушения пожаров и проведения спасательных работ с помощью в пожарно-технического вооружения и аварийно-спасательного инструмента, а также для подачи к месту пожара огнетушащих веществ от других источников;

• установки на водоисточнике и развертывания для выполнения функций насосной станции, обеспечивающей подачу воды, в том числе морской, с глубины всасывания до 25 м и с расстояния удаления от АНР до 30 м;
• осуществления забора воды из водоисточников, как оборудованных (приспособленных), так и необорудованных (неприспособленных) для этих целей местах, включая обрывистые или заболоченные берега, мосты, эстакады, причальные сооружения и т. д.;
• качки воды при чрезвычайных ситуациях природного и техногенного характера;
• перекачки огнетушащих веществ, в том числе морской воды, и высокопроизводительного наполнения одной или одновременно нескольких емкостей, находящихся на значительном расстоянии от АНР;
• механизированной прокладки и сборки магистральных рукавных линий.

Комплектация:

1. Катушка рукавная – 2 шт.
2. Отсек рукавный и рукава напорные.
3. Насос Johstadt NP 8000 – 1 шт.
4. Механизм укладки рукавов.
5. Насосная установка погружная.
6. Кабина боевого расчета.
7. Кронштейн укладки рукавов.

Технические характеристики

Насос центробежный пожарный основной	Johstadt NP8000
Подача основного насоса, номинальная, л/с	130
Напор основного насоса, номинальный, МПа (м)	1,0 (100)
Подача основного насоса, максимальная, л/с	200
Напор основного насоса, максимальный, МПа (м)	1,4 (140)
Вакуумная автоматическая система	VACUMAT+
Наибольшая высота всасывания основного насоса, м	7,5
Расположение основного насоса	в заднем отсеке
Насос пожарный погружной плавающий, одноступенчатый центробежный	HPS-19B
Количество погружных пожарных насосов	2
Подача одного погружного насоса, номинальная, л/с	65
Напор погружного насоса, номинальный, МПа (м)	0,15 (15)
Напор погружного насоса, максимальный, МПа (м)	0,70 (70)
Расположение погружных насосов	в правом боковом отсеке
Привод погружных насосов	гидравлический
Напор комбинированной насосной установки (при совместной работе основного насоса и двух погружных насосов), номинальный, МПа (м)	1,0 (100)
Запас напорных рукавов диаметром 150 мм, см	3200
Запас напорных рукавов диаметром 77 мм, см	400
Механизированная прокладка и сбор рукавов диаметром 150 мм	узел сбора рукавов HRU 200
Ручная прокладка и сбора рукавов диаметром 77 мм	две катушки рукавные, по 200 м рукавов
Количество мест для боевого расчета, включая водителя	6
Шасси базовое	Урал 63701-1951
Колесная формула	6х6
Максимальная скорость с полной массой, не менее, км/ч	80
Двигатель, тип	дизельный, ЯМЗ-652
Мощность двигателя номинальная, кВт (л. с.)	303 (412)
Габаритные размеры, м	10,85×2,55×3,50
