Методы ремонтных размеров и дополнительных деталей

При ремонте методом ремонтных размеров одну из износившихся деталей соединения обрабатывают до исчезновения следов износа или до получения определенного заранее установленного размера, а вторую, чаще всего более дешевую, заменяют новой. Например, изношенную шейку вала обрабатывают до исчезновения следов износа и комплектуют ее с новой втулкой, обеспечивающей с полученным размером шейки вала требуемую посадку. Такой ремонт может производиться последовательно несколько раз, причем диаметр вала постепенно будет уменьшаться, а диаметр отверстия ремонтируемой детали — увеличиваться. Таким образом, детали сопряжения будут иметь размеры, отличающиеся от первоначальных. Эти новые, заранее установленные размеры деталей соединения принято называть ремонтными.

Различают три вида ремонтных размеров: стандартные, регламентированные, свободные.

Стандартные ремонтные размеры, изготовляемые промышленностью, применяют при ремонте поршней, поршневых пальцев, толкателей, вкладышей, поршневых колец.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Регламентированные ремонтные размеры устанавливаются техническими условиями на восстановление деталей. При этом механическую обработку производят до достижения заданной величины.

Свободные ремонтные размеры предусматривают обработку до получения правильной геометрической формы и чистоты рабочей поверхности деталей. Сопряженную деталь подгоняют к восстановленной до свободного ее размера, оставляя припуск для окончательной подгонки по месту.

Основными особенностями метода ремонтных размеров являются: простота и доступность его применения в условиях ремонтных мастерских, а также возможность обеспечения взаимозаменяемости деталей одного ремонтного размера и обеспечение зазора в соединении, равного номинальному.

Число ремонтных размеров и их величины должны быть определенными, так как только в этих случаях возможно изготовление взаимозаменяемых ремонтных деталей, используемых в качестве запасных частей.

Рис. 1. Схемы обработки вала и отверстия под ремонтный размер

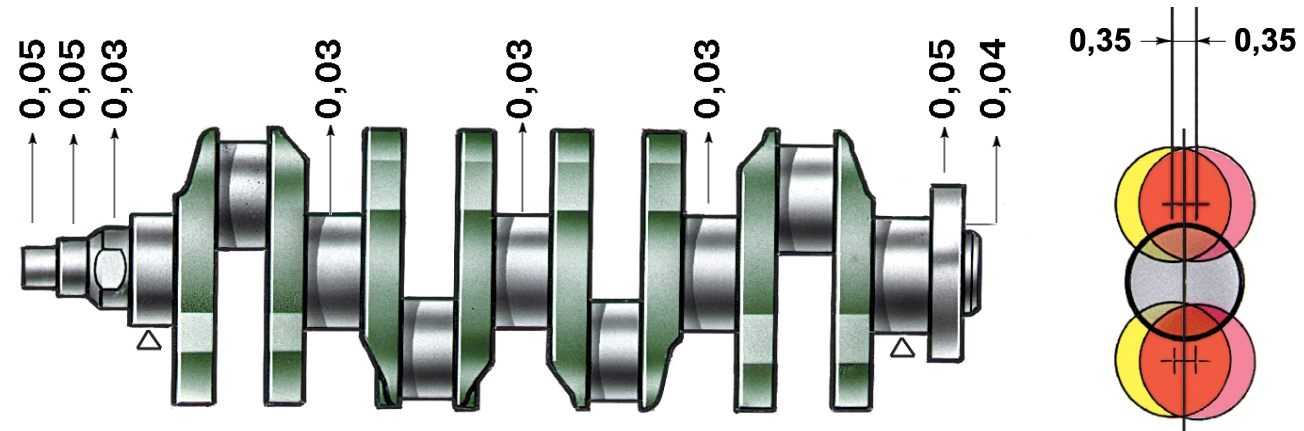

Несмотря на некоторые недостатки, например ослабление сечения детали и увеличение номенклатуры деталей, усложняющие их учет, метод ремонтных размеров находит широкое применение при ремонте таких групп деталей, как цилиндр—поршень — кольцо, шатуны — вкладыши — коленчатый вал и др.

На рис. 1 показаны схемы одностороннего износа вала и подшипника, согласно которым можно определить диаметры ближайших ремонтных размеров. Рассмотрим методику определения величины и числа ремонтных размеров на примере соединения, в котором вал подвергается ремонту, а подшипник заменяется.

Величина отклонений в размере ремонтных деталей указывается на них в виде ремонтных увеличений или уменьшений от номинального размера. Ремонтное уменьшение (разность между номинальным и ремонтным размерами) указывается со знаком минус, а ремонтное увеличение (разность между ремонтным и номинальным размерами) со знаком плюс. Например, при ремонтном интервале, равном 0,25 мм, увеличение для первого ремонтного размера равно +0,25, для второго —1-0,5, для третьего — +0,75 мм и т.д.

Некоторые запасные детали изготовляются заводами-изготовителями в виде полуфабрикатов в неокончательно обработанном виде или полуобработанными.

Эти детали обозначают добавлением к номеру основной детали буквы Р или РП (ремонтная полуобработка) и цифры, соответствующей порядковому номеру ремонтного размера.

Техническими условиями на ремонт строительных машин допускается уменьшение диаметра вала не более чем на 10 % первоначального его размера. При условии проверки на прочность допустимы и большие уменьшения диаметра вала. Минимальная толщина стенок отверстий (гильз, втулок) определяется из условий их прочности.

Метод дополнительных деталей, являющийся разновидностью метода ремонтных размеров, широко распространен при восстановлении под ремонтный размер цилиндров блоков, прошедших последний ремонтный размер, гнезд клапанов, посадочных отверстий под подшипники коробок передач, задних мостов. Метод предусматривает замену изношенной части детали дополнительной, специально для этой цели изготовленной. Наиболее часто таким образом ремонтируют отверстия деталей. В ступицу шкива, шестерни или другой детали, предварительно расточенную до некоторого размера, запрессовывают ремонтную втулку или гильзу.

Если в ступице имеется отверстие для смазки, то запрессованную деталь по торцу прихватывают сваркой в нескольких точках или фиксируют резьбовыми штифтами. После этого втулку растачивают под требуемый размер, сверлят отверстие для смазки и прорубают смазочные канавки.

Для восстановления резьбовых отверстий применяют резьбовые втулки (ввертыши), в которых после установки на место нарезают резьбу номинального шага.

Изношенные участки плоских поверхностей деталей ремонтируют установкой накладок и планок. При этом дефектные участки строгают или фрезеруют, затем из полосовой стали изготовляют и тщательно подгоняют накладки. Их закрепляют винтами или сваркой и обрабатывают вровень с неизношенными поверхностями детали. Способ дополнительных деталей прост и экономичен, так как позволяет сохранить и использовать оставшуюся неизношенной работоспособную часть детали.

Метод ремонтных размеров

Строительные машины и оборудование, справочник

Метод ремонтных размеров

Сущность этого метода заключается в том, что изношенной поверхности одной из сопрягаемых деталей, обычно более сложной и дорогой, путем механической обработки придается правильная геометрическая форма и требуемый чертежом класс шерохова­тости. Первоначальный размер при этом изменится: он станет меньшим (для шейки вала) или большим (для отверстия).

Вторую деталь, сопряженную с первой, обычно менее слож­ную, заменяют новой или восстановленной с измененными разме­рами. Сопряжению возвращается первоначальная посадка, но сопрягаемые поверхности будут при этом иметь размеры, отличные от номинальных, и такие размеры называются ремонтными.

Ремонтные размеры могут быть стандартными и свободными. При применении стандартных ремонтных размеров одна из дета­лей (шейка вала) обрабатывается на заранее установленный размер и сопрягается с новой деталью (вкладышем), изготовленной под этот размер, чем исключается необходимость в выполнении подго­ночных работ. Но при этом необходимо снять с шейки вала слой металла больший, чем это нужно для придания шейке правильной геометрической формы.При обработке под свободный размер с поверхности детали снимают наименьший слой металла, необходимый только для при­дания поверхности правильной геометрической формы. Но вторая деталь не может быть изготовлена заранее, так как должна под­гоняться под получившийся (свободный) размер первой детали. Наименьшая потеря металла при обработке детали на свободный ремонтный раз­мер увеличивает срок службы детали по сравнению с первым случаем, но при этом деталь не может быть взаимозаменя­емой.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

При ремонте машин стан­дартные ремонтные размеры предпочтительнее, так как со­хранение взаимозаменяемости деталей сокращает продолжительность ремонта и снижает за­траты на ремонт.

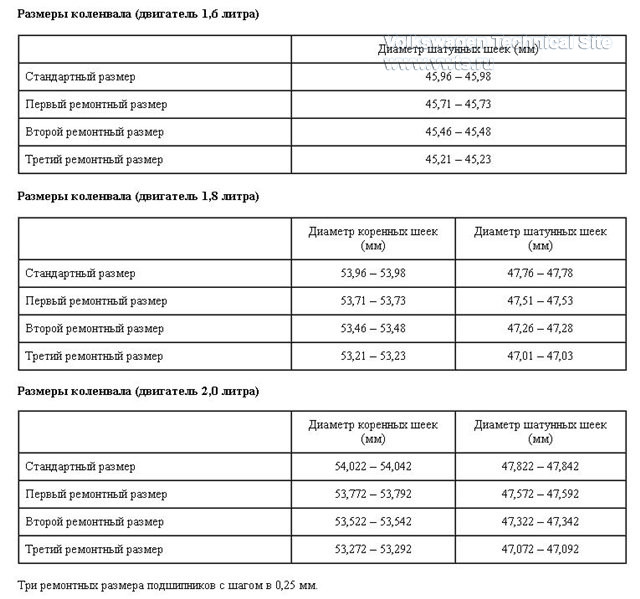

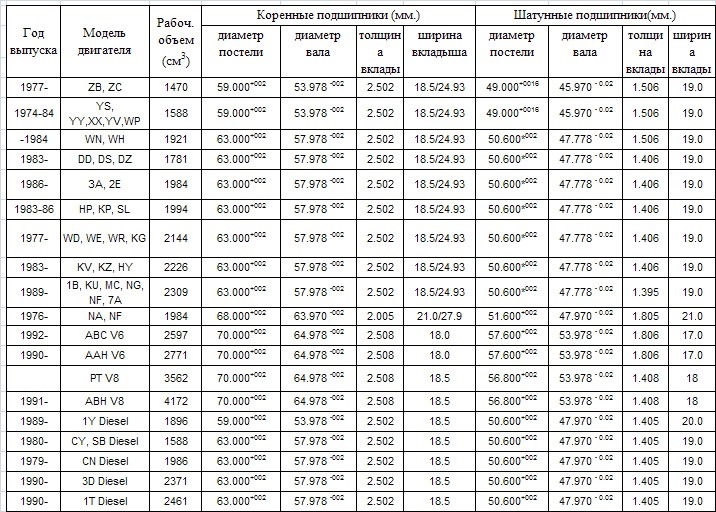

Стандартные и ремонтные размеры применяют при восстанов­лении коленчатых и распределительных валов, цилиндров и дру­гих деталей. Наряду с выпуском деталей номинальных размеров заводы, производящие запасные детали, выпускают вкладыши, втулки, поршни, поршневые кольца и другие детали соответствую­щих ремонтных размеров.

Ремонтный размер устанавливают в зависимости от износа детали и припуска на механическую обработку.

Рис. 72. Схема определения ремонтных размеров

Последний ремонтный размер устанавливают в пределах, обеспечивающих сохранение прочности детали и достаточной глубины упрочненного поверхностного слоя металла.

Преимуществом метода ремонтных размеров является увеличе­ние срока службы основных деталей, возможность восстановления их в небольших ремонтных мастерских, оснащенных универсаль­ным оборудованием.

Недостатком этого метода является увеличение номенклатуры деталей, подлежащих изготовлению, приобретению и хранению в ремонтных и эксплуатационных предприятиях, а также некото­рое усложнение организации ремонтного производства.
