Стартера автомобиля УАЗ

• Назначение стартера
• Неисправности стартера
• Производители и принцып работы стартера
• Устройство стартера
• Технические характеристики стартера
• Обслуживание стартера
• Ремонт стартера
• Неисправности стартера и методы их устранения

Смотри так же

• Устройство стартера
• Стартер УАЗ 6012.3708

Назначение стартера

Стартер автомобиля УАЗ агрегат пусковой системы двигателя, раскручивающий его вал до частоты вращения, необходимой для запуска двигателя. Основные узлы стартера — двигатель, редуктор, устройства сцепления и расцепления с валом основного двигателя, пусковое устройство. По принципу работы стартеры подразделяются на инерционные, прямого действия и комбинированные. В инерционных стартерах раскручивается сначала маховик, в котором накапливается энергия, обеспечивающая прокрутку вала основного двигателя при сцеплении его с валом. Стартер прямого действия раскручивает непосредственно вал основного двигателя. Стартер принимает на себя зарядный ток от аккумуляторной батареи (АКБ) и осуществляет запуск двигателя автомобиля.

Основные неисправности стартера автомобиля

Все возможные виды неисправностей стартера можно разделить на механические и электрические.
С механическими узлами может быть связано:

• Залипание контактных пятаков.
• Износ подшипников и удерживающих втулок.
• Износ роликов бендикса.
• Заклинивание вилки или сердечника втягивающего реле.

Проблемы с электрической частью (ротор, щетки, реле, обмотки):

• Выработка щеток и пластин коллектора.
• Обрыв цепи в обмотке башмаков (статора) или втягивающего реле.
• Замыкание и перегорание обмоток.

Важно: Щетки и втягивающее реле не ремонтируются. Эти детали меняются на новые. Ремонт обмотки лучше доверить квалифицированному автоэлектрику. Однако необходимо понимать, что зачастую выходит из строя не сам стартер, а сопутствующие элементы.

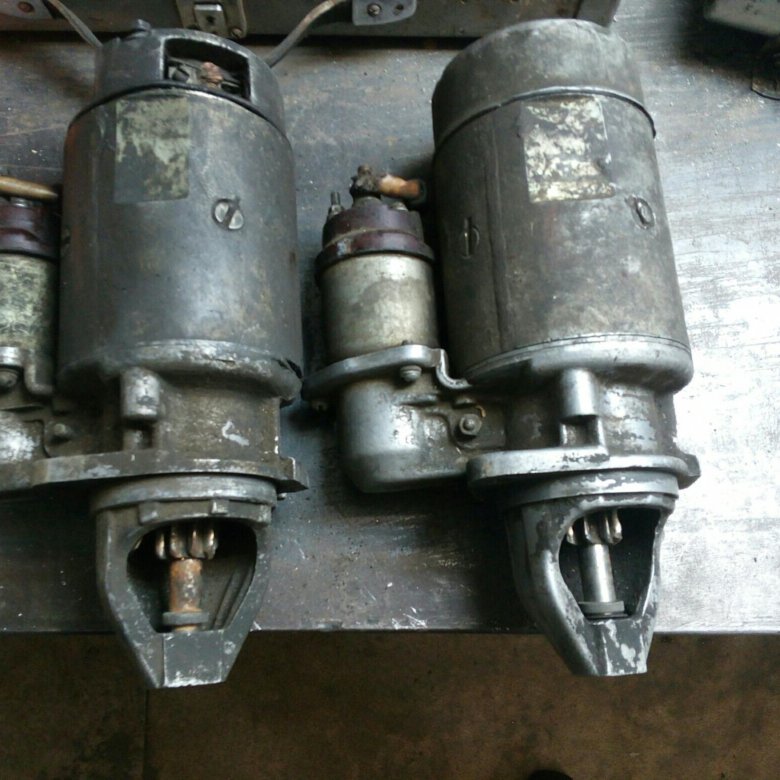

Производители и принцып работы стартера УАЗ

Силовые агрегаты для российских машин УАЗпроизводят два предприятия. Это Ульяновский и Заволжский моторные заводы. Комплектация двигателей стартерами в обеих компаниях осуществляется ООО «Прамо-Электро», г. Ржев Тверской области. Отсюда моторостроители получают стартер УАЗ 469 под заводским каталожным номером 42.3708.

Стартер автомобиля УАЗ-469 является электрическим мотором, потребляющим постоянный ток. В нем расположена обмотка последовательного возбуждения. Установлено электромагнитное тяговое реле и привод с муфтой свободного хода. Устанавливается он слева на двигателе.

Сейчас ржевский завод освоил выпуск более современного прибора. Усовершенствованный автомобильный стартер получил новый каталожный номер 4211.3708-01. Водитель включает стартер замком зажигания дистанционно. Поворачивая ключ в замке зажигания, он тем самым замыкает цепь постоянного тока.

Электрическая энергия от аккумулятора начинает поступать на его первичную обмотку, возбуждая ее. Одновременно втягивающее реле толкает рабочую шестерню. Она входит в зацепление с зубчатым маховиком двигателя, совершая вращательное движение. Маховик раскручивается, все рабочие органы приходят в движение, силовой агрегат запускается.

Устройство стартера 42.3708

Рисунок стартер № 42.3708 состоит из следующих элементов:

1. крышка со стороны привода;
2. поводковое кольцо;
3. упорное кольцо;
4. замковое кольцо;
5. привод;
6. якорь;
7. корпус;
8. щетка;
9. траверса;
10. упорная шайба;
11. регулировочная шайба;
12. стопорная шайба;
13. крышка со стороны коллектора;
14. контактный болт;
15. контактная пластина;
16. крышка реле;
17. возвратная пружина;
18. шток;
19. якорь реле;
20. компенсирующая пружина;
21. буферная пружина;
22. шестерня;
23. винт М5х14;
24. гайка стяжной шпильки;
25. винт М6х16;
26. гайка М8;
27. ввод катушек реле;
28. винт М6х30;
29. рычаг;
30. гайка М8;
31. ось рычага.

Технические характеристики стартера

• Направление вращения правое.
• Номинальное напряжение 12 В.
• Мощность при питании от аккумуляторной батареи емкостью 60 А·ч 1,2 кВт 1,65 л.с.
• Холостой ход при 20 °С:
• потребляемый ток, не более 75 А.
• напряжение на клеммах стартера, не более 12 В.
• Частота вращения ротора, не менее 5000 мин -1.
• Полное торможение при 20°С:
• тормозной момент, 1,6±0,16 кгс/м
• потребляемый ток, не более 520 А.
• напряжение на клеммах стартера, не более 7 В.

Обслуживание стартера УАЗ-469

1. Периодическая проверка состояния прижимов на контактах с целью недопущения их ослабления, попадания пыли, грязи, возникновения коррозии, окисления.
2. Осмотреть коллектор, снять кожух защиты. Устранить выявленные дефекты, почистить контакты, смазать смазкой Литол.
3. Открыть крышку 13, проверить все элементы. Зачисть контакты, продуть сжатым воздухом.
4. Подтянуть болты крепления стартера УАЗ 469.
5. Эксплуатируя транспортное средство в лесу, карьере, сельской местности, необходимо периодически демонтировать стартер УАЗ 469, почистить металлической щеткой от пыли, грязи, налета.

10000 км

Проверить стартер УАЗ 469, произвести ТО-1 со следующими регламентными операциями:

1. Проверить провода.
2. При необходимости подтянуть ослабевшие соединения.
3. Необходимо помнить, что нарушение плотности прилегания провода от аккумуляторной батареи к стартеру приводит к увеличению переходного сопротивления в его цепи.
4. Как следствие, это снижает мощность, ухудшает запуск.

30000 км

Проверить стартер УАЗ 469, выполнить ТО-2 с проведением операций:

1. Демонтировать ленту защиты.
2. Сжатым воздухом продуть коллектор.
3. Проверить щетки и коллектор.
4. Устранить дефекты.

Один раз каждый год, но не реже 25 000-30 000 км пробега авто, необходимо снимать стартер УАЗ 469. Его следует разобрать, тщательно протереть и продуть детали сжатым воздухом. При выявлении дефектных деталей, узлов, механизмов заменить их новыми или отремонтировать. Собрать, отрегулировать, произвести контрольную проверку.

Ремонт стартера УАЗ Хантер

Выполняя ремонт стартера УАЗ Хантер своими руками необходимо произвести действия по демонтажу, очистке, замене изношенных деталей, последующему монтажу и регулировке, описанные ниже.

Снятие и установка стартера

Разборка стартера производится в следующей последовательности:

• Выкрутить гайку М8, поз. 26, вывод отсоединить от контактного болта поз. 14.
• Открутить винты поз. 28, снять реле.
• Открутить гайки поз. 24 на стяжных шпильках.
• Открутить два винта поз. 25, снять колпак.
• Снять стопорную, регулировочную шайбу поз. 11 и поз. 12.
• Снять крышку поз. 13.
• Вынуть щетки поз. 8 из щеткодержателей и снять траверсу поз. 9.
• Снять корпус поз. 7.
• Открутить гайку, крепящую ось рычага, вывернуть ось рычага поз. 31, вынуть рычаг поз. 29.
• Вынуть якорь поз. 6.
• Отодвинуть влево упорное кольцо поз. 3, снять с вала замковое кольцо поз. 4, а затем привод поз. 5.
• Для осмотра контактов отвернуть два винта поз. 23, отпаять два ввода поз. 27, снять крышку реле поз. 16.

Сборка осуществляется в обратной последовательности.

Корпус

Проверить лампой контрольной, не замыкают ли на корпус катушки в обмотке возбуждения. Один из ее проводов соединить с корпусом, второй подключить к выводу. Лампа загорелась – значит, повреждена изоляция. Для устранения данного дефекта необходимо сразу же пронумеровать полюса, открутить крепежные винты, снять катушки.

Поврежденные места обмотать новым слоем изоляционного материала. Закрепить полюса на штатных местах. Накернить головки винтов, чтобы предотвратить самопроизвольное выкручивание.

Крышка со стороны коллектора

Проверить лампой контрольной замыкание на корпус изолированных держателей щеток. При обнаружении замыкания заменить изолирующую прокладку. Также следует проверить заклепочную втулку. Внутри стаканов щетки должны двигаться легко, без усилия. Проверить подшипниковую втулку, расположенную в крышке. Изношенную втулку заменить.

Сечение отверстия в новой втулке после ее запрессовки в крышку и развертки должно быть 12,5+0,035 мм. Шероховатость поверхности по 8 классу. Если щетки изношены с высотой менее 6 -7 мм, необходимо установить новые.

Ротор

Ротор проверяется либо специальным прибором, либо контрольной лампой. Цель проверки – выявить, нет ли замыкания роторной обмотки на пакет железа. Один вывод соединяется с любой ламелью ротора, другой – с пакетом железа ротора. Сигнальная лампа при этом гореть не должна.

Ротор следует внимательно осмотреть со всех сторон. Спереди обмотка ротора изготовлена по сечению меньше, чем пакет железа. Если ее диаметр успел увеличиться, следует насторожиться. Передняя часть обмотки увеличенного диаметра указывает на «разнос» обмотки. Подобный ротор подлежит обязательной замене.

Проводные наконечники обмоток должны быть надежно припаяны к клеммам коллектора. Следующая проверка состоит в том, чтобы не было замыканий между витками ротора. В случае обнаружения замыкания ротор необходимо заменить. Коллектор ротора должен быть чистым.

Если заметна несущественная шероховатости коллектора или слегка выступает слюда, его необходимо проточить на токарном, фрезерном либо другом специальном станке. После проточки коллектор следует отшлифовать стеклянной шкуркой зернистостью 100 до шероховатости поверхности по 7 классу.

Общее биение коллектора относительно цапф вала не должно превышать 0,05 мм. Биение пакета железа ротора относительно цапф вала не должно превышать 0,25 мм. Одновременно необходимо проверить вал на прогиб. Наличие любого прогиба может оказаться причиной заедания привода на шлицевой части вала.

Если на валу ротора в том месте, где вращается шестерня стартера, имеется желтый налет от подшипника, то его следует удалить мелкой шкуркой. Наличие желтого налета часто приводит к заеданию шестерни на валу после пуска двигателя и к смещению обмотки ротора.

Привод

Необходимо провести наружный осмотр привода стартера УАЗ 469 на наличие пробуксовки. Он должен быть полностью свободным, не заедать, вольно и легко перемещаясь по шлицевой поверхности вала. Если наблюдается чрезмерный износ подшипниковых втулок привода, их необходимо заменить.

Когда ротор поставлен на удержание, его шестерня должна свободно вращаться по часовой стрелке. Вращение шестерни против часовой стрелки допускается только вместе с ротором. Проверку муфты свободного хода на пробуксовку следует осуществлять на специальном стенде при испытании стартера на полное торможение.

Тяговое реле

Проверка удерживающей и тяговой обмоток осуществляется омметром либо замерами сопротивления амперметром и вольтметром. Реле с неисправными обмотками следует немедленно заменить. Наконечники клеммовых болтов необходимо зачистить. Если наконечники успели чрезмерно выгореть, их следует развернуть на 180° вокруг своей оси.

Сильный износ контактного диска также необходимо устранить. Для этого его следует развернуть уцелевшей стороной к контактам. Якорь тягового реле должен свободно перемещаться в корпусе.

Неисправности стартера и методы их устранения

Существуют типичные поломки, при которых есть определенная технология устранения неисправностей. Предлагаем владельцам этой популярной модели готовые решения по ремонту.

При включении стартера якорь не вращается

Причина поломки	Методы ремонта
Щетки не контактируют с коллектором	Снять стартер с двигателя. Осуществить полную разборку. Устранить причину неисправности.
Нет контакта в переключателе тягового реле	Открутить электрические провода от стартера. Снять крышку переключателя с контактами. Подгоревшие контакты тщательно зачистить. Если контакты слишком подгорели, повернуть крышку на 180°.
Разрушены соединяющие контакты тягового реле либо внутри стартера	Демонтировать стартер и сдать в мастерскую для осуществления профессионального ремонта.
Нет стойкого контакта замка зажигания на клемме «В»	Проверить электрическую цепь контрольной лампой. Для этого подсоединить лампу к контакту «С» и массе. Если на контакте «С» отсутствует напряжение во включенном положении замка зажигания, его необходимо заменить на новый.
Обрыв обмотки, подгорание контактов добавочного реле	Проверить электрическую цепь контрольной лампой. При включении стартера контрольная лампа, подключенная к контакту «К» дополнительного реле и массой, должна загораться. Если этого не происходит, следует разобрать реле и зачистить контакты.
Клинит якорь внутри втулки катушки электромагнита	Якорь стартера, втулку и реле очистить от грязи, промыть в чистом керосине. Если тяговое реле смещено относительно стартерного рычага, необходимо сдать их в мастерскую для профессионального ремонта.

При включении стартера коленчатый вал двигателя не вращается или вращается с малой частотой вращения

Причина поломки	Методы ремонта
Неисправна либо разряжена АКБ	Проверить АКБ. Подзарядить либо заменить.
КЗ катушек возбуждения либо якоря. Якорь может касаться полюсов.	Устранить КЗ либо отправить стартер в мастерскую.
Коленчатый вал двигателя проворачивается с трудом.	Прогреть мотор в зимний период времени.
Слабо затянуты наконечники проводные наконечники. Из-за этого нарушена цепь питания стартера.	Подтянуть зажимы, внимательно осмотреть всю электрическую цепь.
Чрезмерный износ подшипников.	Демонтировать стартер и отправить его в мастерскую для профессионального ремонта.

При включении вал стартера вращается с большой частотой вращения, не проворачивая коленчатый вал двигателя

При включении стартера слышен повторяющийся сильный стук тягового реле и шестерни о венец, но коленчатый вал двигателя при этом не проворачивается

Причина поломки	Методы ремонта
Отсутствие контакта между зажимами, в частности, на АКБ.	Подтянуть прижимные болты, проверить цепь электроснабжения.
Не исправна либо разряжена АКБ.	Заменить АКБ либо поставить на подзарядку.
Поломка удерживающей обмотки тягового реле. Слабый контакт с массой.	Заменить обмотку либо обеспечить ее надежный контакт с массой.

После пуска двигателя стартер не выключается

При движении автомобиля стартер самопроизвольно запускается

Причина поломки	Методы ремонта
Заклинивает запорное устройство замка зажигания.	Демонтировать замок. При невозможности ремонта заменить его на новый.

Ремонт стартера уаз 469 своими руками

Схема стартера УАЗ

Стартер 42.3708: 1 – крышка со стороны привода; 2 – поводковое кольцо; 3 – упорное кольцо; 4 – замковое кольцо; 5 – привод; 6 – якорь; 7 – корпус; 8 – щетка; 9 – траверса; 10 – упорная шайба; 11 – регулировочная шайба; 12 – стопорная шайба; 13 – крышка со стороны коллектора; 14 – контактный болт; 15 – контактная пластина; 16 – крышка реле; 17 – возвратная пружина; 18 – шток; 19 – якорь реле; 20 – компенсирующая пружина; 21 – буферная пружина; 22 – шестерня; 23 – винт М5х14; 24 – гайка стяжной шпильки; 25 – винт М6х16; 26 – гайка М8; 27 – ввод катушек реле; 28 – винт М6х30; 29 – рычаг; 30 – гайка М8; 31 – ось рычага

Схема включения в цепь стартера

Схема включения стаpтеpа: 1 – выключатель «массы»; 2 – аккумулятоpная батаpея; 3 – дополнительное pеле стаpтеpа; 4 – выключатель (замок) зажигания; 5 – вольтметр; 6 – контактный диск; 7 – втягивающая обмотка; 8 – удеpживающая обмотка; 9 – тяговое pеле стаpтеpа; 10 – стаpтеp

Стартер 42. 3708 или 4211.3708–01 с электромагнитным тяговым реле и рычажным приводом с роликовой муфтой свободного хода установлен с левой стороны двигателя (по ходу автомобиля). Схема включения стартера показана на второй картинке

Периодически выполняйте работы по обслуживанию стартера:

1. Проверьте состояние зажимов, не допуская их загрязнения и ослабления крепления. 2. Снимите защитный кожух и осмотрите коллектор, при необходимости устраняйте неисправности. 3. Откройте крышку 13 (см. первую картинку) со стороны коллектора, осмотрите и при необходимости зачистите контактные поверхности, после чего продувайте сжатым воздухом. 4. При необходимости подтяните стяжные болты корпуса стартера. 5. Проверьте крепление стартера к картеру сцепления. 6. При эксплуатации автомобиля в тяжелых условиях снимите стартер для очистки привода и муфты свободного хода от грязи.

Как демонтировать стартер на УАЗ «Буханка» для ремонта

В УАЗ «Буханка» стартер располагается непосредственно под двигателем со стороны водителя – для удобства демонтажа процедуру извлечения рекомендуется осуществлять через днище транспортного средства. Для этого потребуется следующим комплект инструментов:

Процедура демонтажа осуществляется по интуитивно понятному сценарию, поэтому не должна предоставить каких-либо затруднений. Чтобы извлечь стартер для ремонта на УАЗ «Буханка» необходимо:

Производителем автомобиля не рекомендуется полностью разбирать стартер при необходимости его ремонта – допускается только разборка корпуса для замены ротора или статора. Внесение корректив непосредственно в саму конструкцию ротора или статора может привести к полному выходу из строя электросистем двигателя при первой подачи зажигания.

Также следует учесть продолжительность данной процедуры и необходимость в специальном оборудовании для пайки – намного проще будет приобрести новые комплектующие под замену или стартер в целом.

Источник

Через каждые 32 000 км пробега автомобиля выполните следующие работы по обслуживанию стартера:

1. Снимите стартер с двигателя. 2. Проверьте состояние коллектора и щеток. Убедитесь, что щетки не заедают в щеткодержателях. При высоте щеток менее 6 мм замените их. 3. Разберите стартер. Изношенные детали замените. 4. При сборке смажьте подшипники и цапфы вала моторным маслом. Шлицевую часть вала, втулки отводки привода, пальцы и ось рычага слегка смажьте смазкой Литол–24

Когда искал, почему стартер может не работать, нашел вот такую картинку из руководства по эксплуатации автомобилей УАЗ.

Ремонт стартера УАЗ 469 своими руками

Выполняя ремонт стартера УАЗ 469 своими руками необходимо произвести действия по демонтажу, очистке, замене изношенных деталей, последующему монтажу и регулировке, описанные ниже.

Снятие и установка стартера

Разборка стартера производится в следующей последовательности:

Сборка осуществляется в обратной последовательности.

Корпус

Проверить лампой контрольной, не замыкают ли на корпус катушки в обмотке возбуждения. Один из ее проводов соединить с корпусом, второй подключить к выводу. Лампа загорелась – значит, повреждена изоляция. Для устранения данного дефекта необходимо сразу же пронумеровать полюса, открутить крепежные винты, снять катушки.

Поврежденные места обмотать новым слоем изоляционного материала. Закрепить полюса на штатных местах. Накернить головки винтов, чтобы предотвратить самопроизвольное выкручивание.

Крышка со стороны коллектора

Проверить лампой контрольной замыкание на корпус изолированных держателей щеток. При обнаружении замыкания заменить изолирующую прокладку. Также следует проверить заклепочную втулку. Внутри стаканов щетки должны двигаться легко, без усилия. Проверить подшипниковую втулку, расположенную в крышке. Изношенную втулку заменить.

Ротор

Ротор проверяется либо специальным прибором, либо контрольной лампой. Цель проверки – выявить, нет ли замыкания роторной обмотки на пакет железа. Один вывод соединяется с любой ламелью ротора, другой – с пакетом железа ротора. Сигнальная лампа при этом гореть не должна.

Неисправности стартера и методы их устранения:

При включении стартера якорь не вращается

Вероятная причина неисправности	Способ устранения
Нарушен контакт щеток с коллектором	Снимите стартер с двигате­ля, разберите его и устраните причину неисправности
Отсутствует контакт в выключателе тягового реле стар­тера	Отсоедините провода от стар­тера, снимите крышку выклю­чателя с клеммами. Если кон­такты подгорели, зачистите их. Сильно подгоревшие контакты поверните на 180° вокруг их оси
Обрыв соединений внутри стартера или в тяговом реле	Отремонтируйте стартер в мастерской
Отсутствует надежный кон­такт в выключателе зажигания на клемме «С»	Проверьте цепь с помощью контрольной лампы, присоеди­ненной к клемме «С» и «мас­се». При отсутствии напряже­ния на клемме «С» в положе­нии, соответствующем включе­нию стартера, выключатель за­жигания замените
Оборвана обмотка или под­горели контакты в дополни­тельном реле	Проверьте цепь с помощью контрольной лампы. Лампа, соединенная с клеммой «К» дополнительного реле и «мас­сой», должна загораться при включении стартера. Если лам­па не горит, то разберите реле, зачистите контакты
Заедает якорь во втулке ка­тушки электромагнита	Очистите от грязи якорь, ре­ле и втулку. При наличии сме­щения тягового реле относи­тельно рычага стартера отре­монтируйте в мастерской

При включении стартера коленчатый вал двигателя не вращается или вращается с малой частотой вращения

При включении вал стартера вращается с большой частотой вращения, но не проворачивает коленчатый вал двигателя

При включении стартера слышен повторяющийся сильный стук тягового реле и шестерни о венец, коленчатый вал двигателя при этом не проворачивается

После пуска двигателя стартер не выключается

Неисправности и ремонт

Для того чтобы правильно отремонтировать механизм запуска силового агрегата, необходимо определить причину поломки.

К основным причинам выхода из строя этого механизма относятся:

• пробуксовка муфты свободного хода;
• выход из строя рычага отключения механизма;
• преждевременный износ рукояток;
• неисправность буферного пружинного механизма;
• износ поводкового кольца;
• повреждение зубьев;
• слабое натяжение крепежных болтов редукторного механизма;
• повреждение втулки подшипников и шеек на якоре;
• слабое крепление якоря;
• повреждение тягового реле;
• заклинивание привода на валу или приводной раме.

Перед тем как начать ремонтировать электрический стартер, необходимо установить транспортное средство на специальную платформу или смотровую яму и отключить силовой агрегат.

Неисправности и ремонт стартера УАЗа своими руками:

1. Разряд аккумуляторной батареи. В этом случае рекомендуется подзарядить аккумулятор.
2. Окисление проводов. Необходимо очистить наконечники при помощи зубной щетки.
3. Ненадежная натяжка наконечника. Для обеспечения качественного контакта нужно подтянуть наконечники.
4. Повреждение электрической цепи. Необходимо провести внешний осмотр и устранить дефект.
5. Заедает якорное устройство, не крутит втягивающее реле. В этом случае следует заменить износившийся механизм.
6. При наличии межвиткового замыкания необходимо провести внешний осмотр обмотки втягивающего реле. При наличии обрывов или других дефектов рекомендуется перемотать проволоку.
7. Если в конструкции замка зажигания были оборваны контакты, то их следует заменить на новые, т.к. ремонту они не подлежат.
8. Если подгорает коллекторное устройство во время работы силового агрегата, то необходимо заменить полностью весь коллектор.
9. Если повисает щеточный механизм или он быстро изнашивается, значит, нужно заменить щетки, предварительно разобрав весь механизм стартера.
10. Если стартер включается, но коленчатый вал не вращается, следует заменить приводное устройство пускового механизма и буферную пружину, также нужно устранить залипание приводов.
11. Если шестерни не входят в зацепление с маховиком, необходимо проверить исправность буферной пружины, устранить забоины, отрегулировать ход шестеренок.

Схема подключения реле стартера

Реле стартера находится на монтажном блоке предохранительных устройств. Полная цветная схема подключения есть в руководстве по эксплуатации транспортного средства.

Для того чтобы подключить реле электрического стартера, необходимо соединить провод транспорта с клеммой пускового механизма. После этого плюс передается через генераторную установку на замок зажигания. После того как контакты сомкнуты, замыкается катушка реле промежуточного типа.

Замена втулок и сборка стартера

Для того чтобы выполнить замену втулок стартера, необходимо демонтировать аккумуляторную клемму, а затем отсоединить два провода от втягивающего реле. После этого открутить все крепежные элементы, при помощи которых пусковое устройство крепится к блоку сцепного механизма.

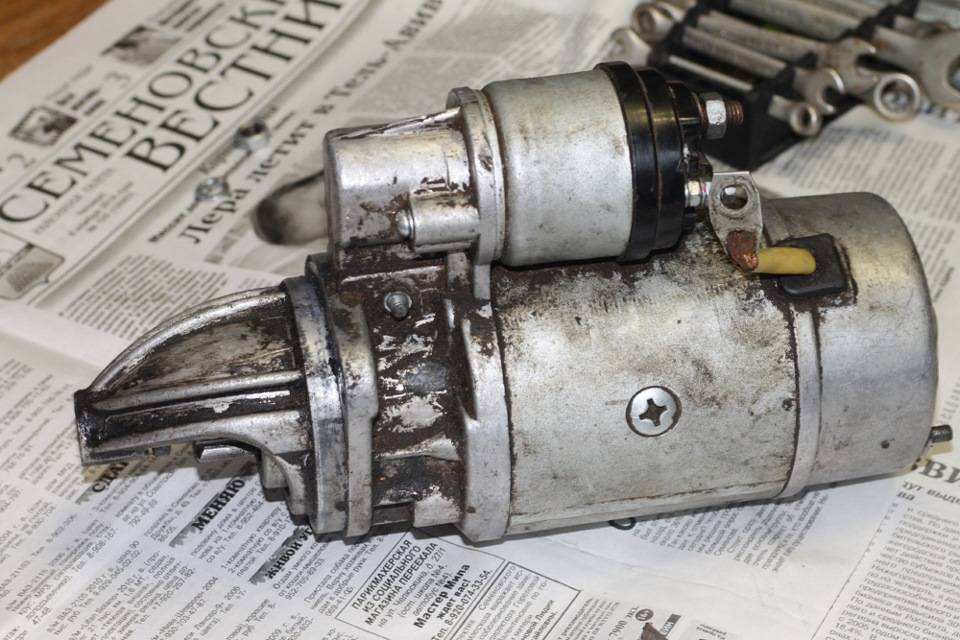

Затем отсоединить корпус втягивающего реле, убрав два болта. После этого снять ротор с пластины бендикса и при помощи гаечного ключа снять заднюю крышку стартера. Стопорное кольцо убирается при помощи отвертки плоского типа. Нужно открутить две гайки, которые находятся на шпильках, убрать износившуюся втулку из посадочного места и установить новую.

Для сборки стартера необходимо выполнить следующие действия:

1. Впрессовать передний подшипник в крышку стартера со стороны приводов.
2. Установить муфту на якорь пускового механизма.
3. Установить стопорное кольцо.
4. Монтировать упорную шайбу.
5. Ввести в зацепление муфту рычага с приводом стартера и установить муфту вместе с якорем.
6. Установить резиновую заглушку.
7. Вставить осевое устройство рычага в переднюю крышку.
8. Установить шплинт на переднюю крышку.
9. Впрессовать задний подшипник на заднюю крышку.
10. Установить щетки, щеткодержатели и пружины.
11. Монтировать изолирующую трубку.
12. Установить защитный кожух.
13. Вставить толкатель, в который предварительно нужно установить пружину.
