Ремонт рубильников, пакетных выключателей и предохранителей

Ремонт рубильников, пакетных выключателей и предохранителей

При ремонте рубильников выполняют следующие работы: тщательно очищают контактные поверхности ножей и губок от грязи, копоти и частиц металла. Зачистку производят напильником, стараясь снять минимальное количество металла, чтобы не уменьшить сечение контактных частей ножа и губок. При сильных оплавлениях контактные губки или ножи заменяют новыми, изготовленными из полосовой меди соответствующих профилей и размеров, подтягивают все крепежные детали, соединяющие отдельные части рубильников. При этом особое внимание обращают на шарнирные соединения, являющиеся частью цепи, по которой проходит электрический ток;

проверяют состояние пружин в контактных губках. Пружины, потерявшие пружинящие свойства и вследствие этого не создающие в контактах требуемого давления, заменяют новыми;

регулируют вхождение ножей в контактные губки. Ножи должны входить в контактные губки без ударов и перекосов и с некоторым усилием. Контактная поверхность губки должна плотно прилегать к соответствующей поверхности ножа. Щуп толщиной 0,05 мм при проверке не должен входить в межконтактное пространство (между губкой и ножом) на глубину более чем 5-6 мм;

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

регулируют глубину вхождения ножей в контактные губки. У рубильника с рычажным приводом ножи при полностью включенном положении не должны доходить до контактной площадки губок на 2-4 мм. В то же время нож всей своей контактной частью должен войти в губки. Регулирование производится путем увеличения или сокращения длины тяги от рукоятки к рубильнику. При регулировании добиваются одновременного выхода всех трех ножей из губок.

Разновременность выхода ножей из контактных губок не должна превышать 3 мм;
— проверяют прочность соединения рубильника с рычагом. Резьбовые соединения закрепляют контргайками, а штифтовые-двумя конусными штифтами диаметром 4-6 мм;
— проверяют состояние пружин искрогасительных контактов. Слабые пружины заменяют новыми заводского изготовления.

Качество ремонта и регулирования рубильников проверяют путем многократных (10-15 раз) включений и отключений. Указанное количество операций включения и отключения рубильник должен выдержать без признаков нарушения регулировки.

В щитах передвижных станций последних выпусков нередко рубильники заменены пакетными выключателями, в которых наиболее быстрому износу подвергаются пружины и искрогаси-тельные фибровые шайбы. При ремонте ослабленную пружину и обгоревшую фибровую шайбу заменяют новыми.

В процессе эксплуатации передвижных станций в наиболее тяжелых условиях работают предохранители, плавкие вставки которых часто перегорают вследствие перегрузок, резких токовых толчков и коротких замыканий в сетях.

При текущем ремонте предохранителей очищают контакты патрона и контактные губки предохранителя от копоти и частиц металла.

У фибровых патронов проверяют толщину стенок и отсутствие в них трещин. Такая проверка необходима потому, что при частых срабатываниях предохранителя стенки патрона, выгорая, утоньшаются и прочность его снижается, вследствие чего возникает опасность разрушения патрона от возникающего в нем давления, достигающего иногда 50-100 атм. Разрушение патрона в момент разрыва его плавкой вставкой больших токов может привести к перебросу дуги на соседние фазы и стать причиной тяжелой аварии или несчастного случая.

При уменьшении толщины стенок фибрового патрона более чем на 2 мм на сторону или при появлении в стенках трещин патрон подлежит замене.

Заменяя плавкую вставку, необходимо обратить внимание на соответствие новой вставки силе тока и напряжению предохранителя и защищаемой цепи. Это особенно важно, так как к предохранителю, помимо других требований, предъявляется требование селективности.

При перезарядке патрона с кварцевым заполнением надо полностью заменить старый песок новым. Засыпаемый в патрон песок должен содержать 99% кварца. Величина гранул кварца должна быть от 0,5 до 1 мм. При меньшей величине гранул песок под действием высокой температуры дуги спекается, а при величине гранул свыше 1 мм в патроне окажется много воздуха, что ухудшит условия гашения в нем дуги.

Устанавливая патрон в губки предохранителя, необходимо проверить точность и плотность его вхождения: патрон должен входить в губки без перекосов и с некоторым усилием. Соблюдение этого требования исключит возможность выпадения патрона при электродинамических усилиях, возникающих в шинах и контактах при коротких замыканиях.

По окончании ремонта щитовых аппаратов и приборов производят осмотр и ремонт шин и заземляющего устройства. Все ослабленные болтовые соединения шин подтягивают. Если в процессе работы контактное соединение шин нагревалось свыше 60-70° С, оно должно быть разобрано, контактные поверхности шин очищены от пленок окислов и соединение собрано вновь.

Зачистку медных шин производят напильником, а алюминиевых — стальной щеткой под слоем вазелина, из-за сильной окисляемости алюминия.

Болты надо затягивать до отказа, но так, чтобы не смять шину под болтом и не сорвать его резьбу. Шины должны быть присоединены к аппаратам так, чтобы не создавалось усилий на выводах и контактных частях аппаратов.

При ремонте заземляющего устройства проверяют целость заземляющей проводки от щита к генератору и от генератора к раме и заземлителю. Целость заземляющей проводки проверяют путем осмотров (визуально), а прочность сварных соединений — ударами молотка массой 0,5-0,6 кг. Рекомендуется проверить надежность контактов в местах присоединения заземляющих проводников к каркасу щита и раме станции. Обнаруженные неисправности устраняют.

По окончании текущего ремонта, но до ввода в эксплуатацию рекомендуется проверить все электрооборудование, поставив его на 1-2 ч сначала на работу вхолостую, а затем под нагрузку, близкую к номинальной. При этом проверяют исправность и безотказность в работе регулирующих устройств, автоматов, щитовых контрольно-измерительных приборов и другого оборудования. С помощью термосвечей проверяют нагрев в местах соединения шин и присоединения их к аппаратам. Выявленные дефекты устраняют после снятия нагрузки и при отсутствии напряжения на шинах щита.

Сведения о времени ремонта, исполнителях и произведенных работах по текущему ремонту заносят в специальный пронумерованный и прошнурованный журнал, хранящийся на станции.

Читать далее: Основные требования охраны труда и правила техники безопасности при работе на передвижных электростанциях

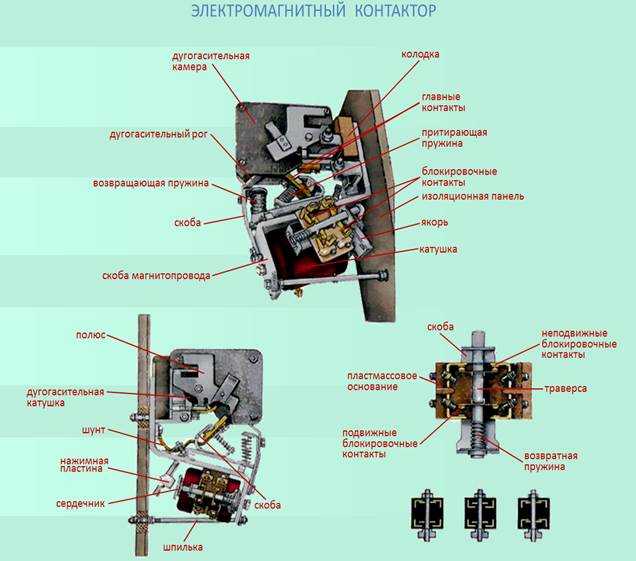

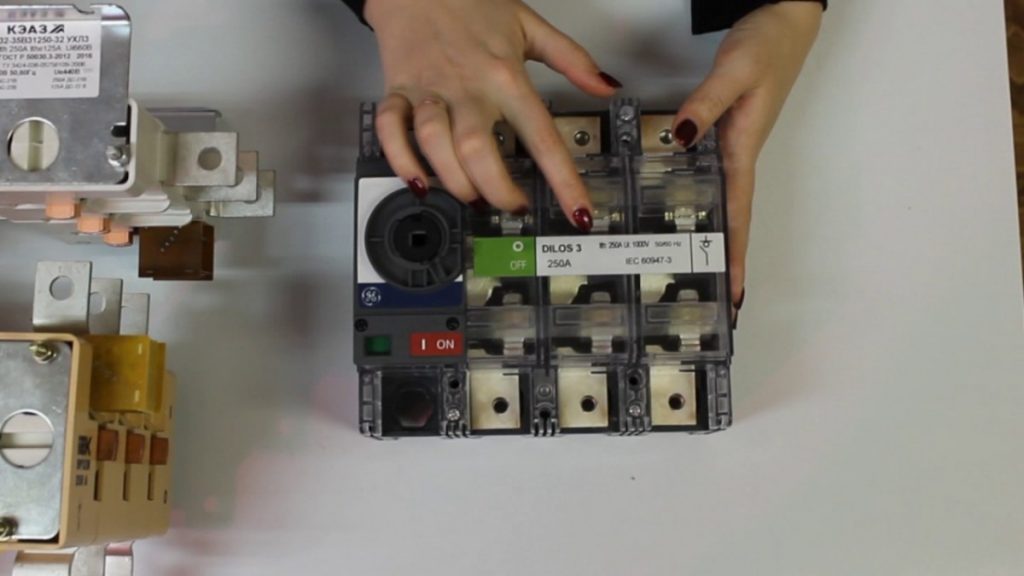

Технология проведения ремонта рубильников и переключателей

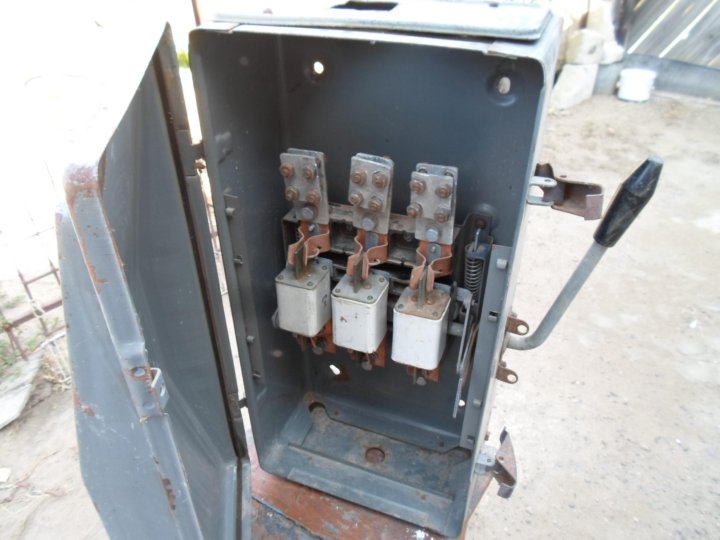

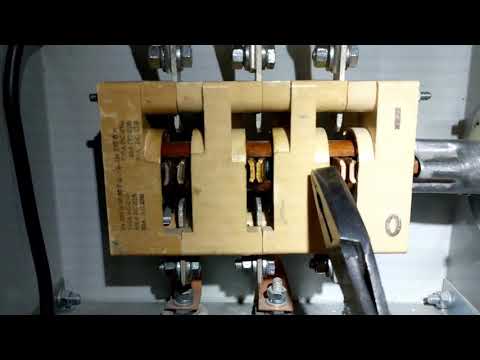

Ремонт рубильников
и переключателей. Во время ремонта
выполняют следующие операции:

а) тщательно очищают
напильником контактные поверхности
ножей и губок от грязи, копоти и частиц
оплавленного металла. При этом стараются
снять минимальное количество металла,
чтобы не уменьшить площадь поперечного
сечения контактных частей ножей и губок.
При сильном оплавлении ножи или губки
заменяют новыми соответствующих профилей
и размеров;

б) подтягивают все
крепежные детали, обращая внимание на
шарнирные соединения, представляющие
собой часть цепи, по которой проходит
электрический ток;

в) проверяют
состояние пружин ножей и пружинящих
скоб контактных губок. Ослабленные
пружины, не создающие в контактах
требуемого давления, заменяют новыми;

г) регулируют
плотность вхождения ножей в губки. Ножи
должны входить в губки без ударов и
перекосов, но с некоторым усилием.
Контактная поверхность губки должна
плотно прилегать к соответствующей
поверхности ножа. Щуп толщиной 0,05 мм не
должен входить в пространство между
губкой и ножом на глубину более 6 мм;

д) регулируют
глубину вхождения ножей в губки. У
рубильника с рычажным приводом ножи
при полностью включенном положении не
должны доходить до контактной площади
губок на 2…4 мм. В то же время ножи всей
своей контактной частью должны войти
в губки. Глубину вхождения ножей в губки
рубильников с рычажным приводом
регулируют увеличением или сокращением
длины тяги от рукоятки к рубильнику.
При регулировании добиваются одновременного
входа всех ножей в губки и выхода из
них. Разновременность выхода ножей из
контактных губок не должна превышать
3 мм;

е) проверяют
прочность соединений рубильника с
рычагом тяги;

ж) контролируют
состояние пружин искрогасильных
контактов; слабые пружины заменяют
новыми.

Качество ремонта
и регулирования рубильников и
переключателей проверяют 10… 15-кратным
включением и отключением.

Ремонт пакетных
выключателей. Обгоревшие контакты и
ослабленные пружины заменяют новыми.
После длительной работы и частых
отключений выключателем больших токов
сильно изнашиваются (выгорают) его
искрогасительные шайбы. При ремонте
такие шайбы заменяют новыми во избежание
резкого ухудшения гашения.

При сборке
отремонтированного выключателя особое
внимание обращают на правильность
взаимного расположения подвижных и
неподвижных контактов и плотность блока
его пакетов. Пружина должна быть насажена
на четырехгранную часть оси так, чтобы
при повороте рукоятки она натягивалась,
а затем с большой скоростью замыкала
или размыкала контакты. Отремонтированный
и полностью собранный пакетный выключатель
проверяют не менее чем 10-кратным
включением и отключением.

Основная
задача правильной организации рабочего
места электромонтера — обеспечить его
безопасность, оградив мастера от
случайного прикосновения к оголенным
токоведущим частям в процессе сборки,
разборки либо проверки ремонтируемого
оборудования. Однако есть и другой
аспект — эргономика. Ведь если необходимый
инструмент под рукой, то и работа пойдет
значительно быстрее. Сегодня попробуем
понять, каким образом все организовать
удобно и безопасно.

Первое,
на что нужно обратить внимание — это
аккуратность, чистота, отсутствие
посторонних предметов под ногами и
поблизости. Именно этот фактор часто
становится причиной поражения
электрическим током. Работник спотыкается,
начинает падать и непроизвольно хватается
за любой предмет, стараясь удержаться.
Если им окажется оголенный провод,
последствия могут быть самыми печальными.
Следующий аспект — внимательность к
мелочам. Отсоединив контакты, монтер
проверяет наличие тока на каждой из
фаз, после чего забывает снять напряжение
и продолжает работу в электрощите. В
этом случае небольшая потеря тока
чревата ударом электричества.

Очень
важным требованием к организации
рабочего места электромонтера можно
назвать расположение необходимого
инструмента. Перед началом монтажа,
демонтажа или ремонта оборудования
следует правильно разместить его, чтобы
не приходилось отвлекаться от работы
на поиски отвертки или мультиметра.
Важно! Рабочий инструмент электрика
должен проверяться ежедневно на
отсутствие трещин или других повреждений
изолированных частей. Такой простейший
осмотр поможет сохранить жизнь и
здоровье. Немаловажную, а порой и
решающую роль в обеспечении безопасности
рабочего места играют предупредительные

таблички, которые
обезопасят монтера, если отключение
электроэнергии производилось вдалеке
от него. Их чаще всего изготавливают в
форме прямоугольника или квадрата с
красной рамкой и предупреждением либо
с белой надписью на красном фоне. Это
делается, чтобы оповещение было заметнее.

Важным
для ремонта является не только удобное
размещение всех инструментов, но и
грамотно выполненное освещение,
позволяющее работнику разглядеть
мельчайшие детали ремонтируемого
оборудования.

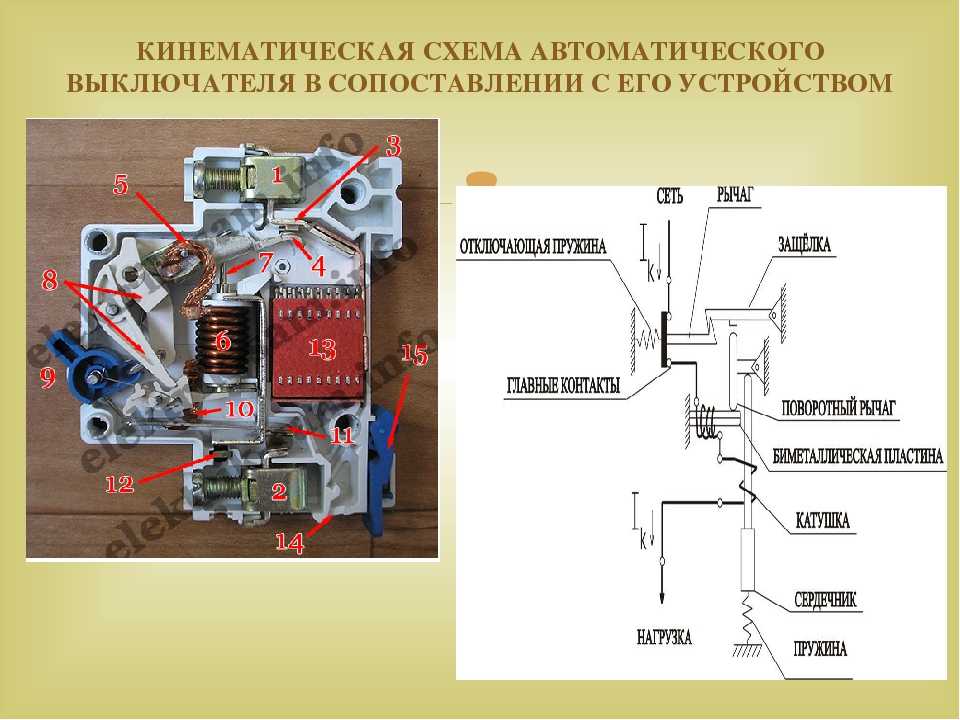

Как заменить автоматический выключатель

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 08.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Джиллиан Дара

Факт проверен
Джиллиан Дара

Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл. Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Когда автоматический выключатель срабатывает неоднократно, это обычно происходит из-за проблемы с проводкой, такой как короткое замыкание или проблема с замыканием на землю, или из-за того, что цепь перегружена для номинальной силы тока, которую она несет. Но время от времени автоматический выключатель может просто изнашиваться и ослабевать или полностью выходить из строя.

Иногда отказ выключателя происходит из-за того, что проблема с цепью приводит к тому, что выключатель срабатывает слишком часто, что приводит к износу внутреннего рычажного механизма выключателя. Или сбой может произойти, если вы использовали выключатель для включения и выключения питания слишком много раз. Это плохая практика, и ее следует избегать. Используйте выключатели автоматического выключателя только для отключения питания при обслуживании цепи, а не для регулярного включения и выключения цепи. Также бывают случаи, когда скачки напряжения и удары молнии приводили к повреждению автоматических выключателей. Повреждение водой из-за утечек или затопления также может привести к поломке.

Замена автоматических выключателей

Какой бы ни была причина, когда прерыватель выходит из строя, устранение старого и установка нового — это решение. Автоматические выключатели довольно недороги и их очень легко заменить — при условии, что вы немного разбираетесь в электрических проблемах. Это не тот проект, который удобно выполнять всем, поскольку он включает в себя работу на главной сервисной панели со снятой защитной крышкой. Хотя этот процесс не сложен — на самом деле, он значительно проще, чем многие рутинные проекты электромонтажа, — при замене автоматического выключателя основные силовые шины будут оголены, и если вы не будете осторожны, существует опасность серьезного удара током.

С 1999 года Национальный электротехнический кодекс (NEC) постепенно расширял требования к жилым цепям, чтобы иметь защиту AFCI (прерыватель цепи дугового замыкания). Сегодня практически все цепи жилых помещений должны иметь защиту AFCI, и обычно это делается путем установки специальных автоматических выключателей AFCI.

Когда профессиональные электрики заменяют старый стандартный автоматический выключатель, по закону они обязаны установить автоматический выключатель AFCI, если этого требует цепь. Если вы хотите полностью соответствовать коду, это означает, что вы должны делать то же самое.

Автоматические выключатели AFCI и автоматические выключатели GFCI имеют немного разные процедуры установки, поскольку они также подключаются к белым проводам нейтральной цепи и имеют спиральный белый провод, который подключается к нейтральной шине на панели.

Прежде чем начать

Прежде чем вы сможете приступить к замене, вам необходимо определить марку, тип и размер выключателя, который вы будете заменять. Автоматические выключатели являются собственностью производителя конкретной панели автоматических выключателей. Square D QO и Homeline, например, являются двумя основными типами панелей выключателей, и каждый из них принимает только выключатели, предназначенные для его панелей. GE производит прерыватель тонкой линии, который также совместим только с некоторыми панелями GE. Несмотря на то, что несколько типов выключателей подходят к панелям других производителей, если они не были протестированы и одобрены для использования, их нельзя смешивать и сочетать.

Брейкеры бывают разных форм и размеров. Ни в коем случае не заменяйте гидромолот другим производителем. Даже если они выглядят одинаково, существуют различия в натяжении, в том, как они соединяются с держателем и в том, насколько глубоко они крепятся к шинам. Внимательно осмотрите переднюю часть автоматического выключателя. Небольшая этикетка рядом с рычагом сброса содержит необходимые вам идентификационные номера. Обратите внимание на эти характеристики и купите замену, которая соответствует им.

Смотреть сейчас: Как заменить автоматический выключатель Circuit Breaker

Оборудование/инструменты

• Фонарик
• Отвертки
• Безопасные очки

Материалы

• Новый автоматический выключатель

Ель / Кевин Норрис

1. Отключить основное питание

   Профессиональные электрики иногда заменяют отдельные автоматические выключатели, не отключая основной источник питания, но для любителя, выполняющего эту работу, лучше всего отключить весь источник питания, что прерывает питание двух горячих шин, спускающихся через сервисную панель. .

   Найдите главный автоматический выключатель и переведите его в положение ВЫКЛ. Теперь вы можете оказаться в темноте, поэтому при необходимости убедитесь, что у вас есть фонарик. Все ответвления в панели теперь будут отключены.

   Внимательные электрики всегда стоят сбоку от сервисного щита при включении или выключении автоматического выключателя и отводят взгляд от щита до тех пор, пока не будет выполнен переход. Хотя вероятность маловероятна, существует вероятность взрыва в панели автоматического выключателя, и стоять в стороне и смотреть в сторону — это мера безопасности, предназначенная для защиты зрения. Некоторые электрики носят защитные очки при работе с электрическими компонентами и устройствами.

   Предупреждение

   Главный выключатель отключает питание автоматических выключателей ответвления, но не влияет на входные линии электроснабжения или клеммы, к которым они подключаются (называемые сервисными наконечниками) на сервисной панели. Эти компоненты остаются под напряжением — под опасным напряжением — до тех пор, пока энергетическая компания не отключит вашу услугу. Ни в коем случае не прикасайтесь к служебным наконечникам или оголенному проводу входящих служебных линий.

   Ель / Кевин Норрис

2. Снимите крышку панели выключателя

   Удалите винты, крепящие накладку панели. Лучше всего оставить два средних винта на месте в последнюю очередь, сначала удалив угловые винты. Ослабьте два оставшихся винта, удерживая крышку, чтобы она не упала на землю. Будьте очень осторожны, чтобы кончик крышки не вошел в панель, когда вы снимаете ее и откладываете в сторону.

   Ель / Кевин Норрис

3. Удаление старого автоматического выключателя

   Теперь, когда крышка снята, найдите прерыватель, который необходимо заменить. Выключите выключатель, переведя его рычаг сброса в положение ВЫКЛ.

   Если черный изолированный провод цепи, подключенный к выключателю, туго сложен по бокам панели, осторожно вытяните его из панели, стараясь не касаться других проводов или самой панели.

   Теперь осторожно возьмитесь за край старого выключателя во внутренней центральной части панели и поверните его к внешней стороне панели. Прерыватель должен освободиться и выйти из панели. Будьте очень осторожны, чтобы не коснуться металлической шины, к которой был прикреплен выключатель. После извлечения из панели выключатель гарантированно неактивен, потому что он больше не находится в физическом контакте ни с одной из горячих шин в панели.

   Ель / Кевин Норрис

4. Отсоедините провода

   Удалите черный провод цепи, прикрепленный к выключателю, отвинтив винтовую клемму, удерживающую провод. (При замене выключателя на 240 вольт у него будет два горячих провода, обычно красный и черный.)

   Если вы заменяете автоматический выключатель AFCI или GFCI, он также будет иметь соединение с нейтральным проводом на автоматическом выключателе, а также спиральный белый провод косички, который идет к нейтральной шине на панели. Отсоедините эти провода. Провод шины легко отсоединить, ослабив установочный винт и вытащив провод из выступа на шине.

   Ель / Кевин Норрис

5. Подсоедините провода к новому автомату защиты

   Установите рычаг сброса выключателя на новом выключателе в положение ВЫКЛ перед его установкой.

   Подсоедините черный провод цепи к новому автомату защиты, вставив оголенный конец провода под винтовую клемму на прерывателе и затянув винт. На некоторых автоматических выключателях эта клемма может иметь маркировку LOAD или LOAD POWER.

   Если вы заменяете AFCI или GFCI (или комбинированный выключатель AFCI/GFCI), подсоедините белый провод нейтрали к соответствующей винтовой клемме на выключателе. Эта клемма может иметь маркировку NEUTRAL или LOAD NEUTRAL. Подсоедините спиральный белый провод, прикрепленный к автоматическому выключателю, к винтовой клемме на нулевой шине панели. Многие из новых выключателей GFCI и AFCI имеют «вставные» нейтрали, поэтому спиральный провод больше не нужен. Панель и выключатель должны быть изготовлены для этой конфигурации.

   Ель / Кевин Норрис

6. Вставьте прерыватель

   Зацепите заднюю часть нового выключателя за зажим заднего держателя на панели выключателя и продвиньте выключатель вперед на место. В некоторых случаях для этого потребуется немного силы. При установке убедитесь, что выключатель выровнен с шиной. Вы должны почувствовать щелчок, когда выключатель встанет на место на горячей шине.

   Спрячьте лишний провод в панель, аккуратно загнув его в пустое пространство сбоку панели. Опять же, будьте осторожны, чтобы не коснуться других проводов или металлических частей на панели.

   Ель / Кевин Норрис

7. Замените панель и включите питание

   Сначала установите на место крышку сервисной панели и ее винты. Затем переведите тумблеры на всех отдельных автоматических выключателях в положение «ВЫКЛ», прежде чем включать главный выключатель. Это предотвратит внезапный повышенный спрос на электроэнергию при срабатывании главного автоматического выключателя.

   Когда все цепи отключены, переведите рычаг на главном автоматическом выключателе в положение ВКЛ. Теперь поочередно переключайте автоматические выключатели каждой ответвления в положение ВКЛ.

   Убедитесь, что цепь, питаемая новым автоматическим выключателем, работает правильно, проверив светильники и розетки, запитанные от этой цепи.

   Ель / Кевин Норрис

Когда следует обратиться к специалисту

Замена автоматического выключателя сама по себе не сложна, но может вызвать нервозность даже у мастеров-любителей с продвинутыми навыками, поскольку это требует работы внутри панели главного автоматического выключателя, где всегда присутствует возможность смертельного поражения электрическим током. Если вы не совсем уверены в своих силах или если панель автоматического выключателя кажется старой или необычной, лучше всего вызвать профессионального электрика для выполнения этого ремонта. Профессионал также поймет все требования AFCI и GFCI и обеспечит соответствие вашей установки требованиям кодекса.

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Техническое обслуживание силовых автоматических выключателей. Бюро мелиорации, Министерство внутренних дел США.

2. Соображения NEC AFCI. AFCIsafety.org и Национальная ассоциация производителей электрооборудования.

3. Электробезопасность. Бюро по управлению земельными ресурсами Министерства внутренних дел США.

Ремонт и замена промышленных автоматических выключателей: East Coast Power Services

Важно знать, как отремонтировать или заменить промышленный автоматический выключатель в случае его отказа. Определенно существует риск, связанный с любой работой с автоматическими выключателями, поэтому, если есть какие-либо сомнения в безопасности, вызовите профессионала. Ремонтом и заменой промышленных автоматических выключателей должны заниматься сертифицированные электрики и специалисты поставщиков электроэнергии. Это опасный процесс, особенно если вы не знаете, что делать. Соблюдайте соответствующие процедуры по ремонту и замене автоматических выключателей.

При выполнении любых работ с промышленными автоматическими выключателями наиболее важным шагом является сначала отключение питания с помощью главного выключателя или автоматического выключателя во избежание поражения электрическим током. Обязательно держите под рукой фонарик. Откройте панель управления и проверьте ее с помощью тестера напряжения, чтобы убедиться в отсутствии питания.

Чтобы узнать, нуждается ли промышленный автоматический выключатель в ремонте, проверьте его, сбросив, чтобы посмотреть, что произойдет. В выключателе может быть короткое замыкание, если во время этого процесса сразу сработает промышленный автоматический выключатель. Возможно срабатывание более одного промышленного автоматического выключателя, который требует ремонта. Чтобы починить его, просто отвинтите сломанный автоматический выключатель.

Если промышленный автоматический выключатель вышел из строя, его необходимо заменить. Для замены вышедшего из строя промышленного автоматического выключателя сначала выясните, какой из них вышел из строя, а также узнайте тип и модель, чтобы заказать другой, если запасного нет под рукой. Для домов и жилых районов автоматические выключатели обычно недороги, и лучше заменить вышедший из строя автоматический выключатель новым, а не бывшим в употреблении. Существует определенный уровень риска при замене вышедшего из строя автоматического выключателя на бывший в употреблении автоматический выключатель в жилом районе. Тем не менее, бывшие в употреблении промышленные автоматические выключатели распространены в коммерческих помещениях, поскольку они обычно восстанавливаются каждые несколько лет, даже если они служат намного дольше, чем время, в течение которого они используются.
Промышленные автоматические выключатели могут загружаться прямо в центр нагрузки щита.
