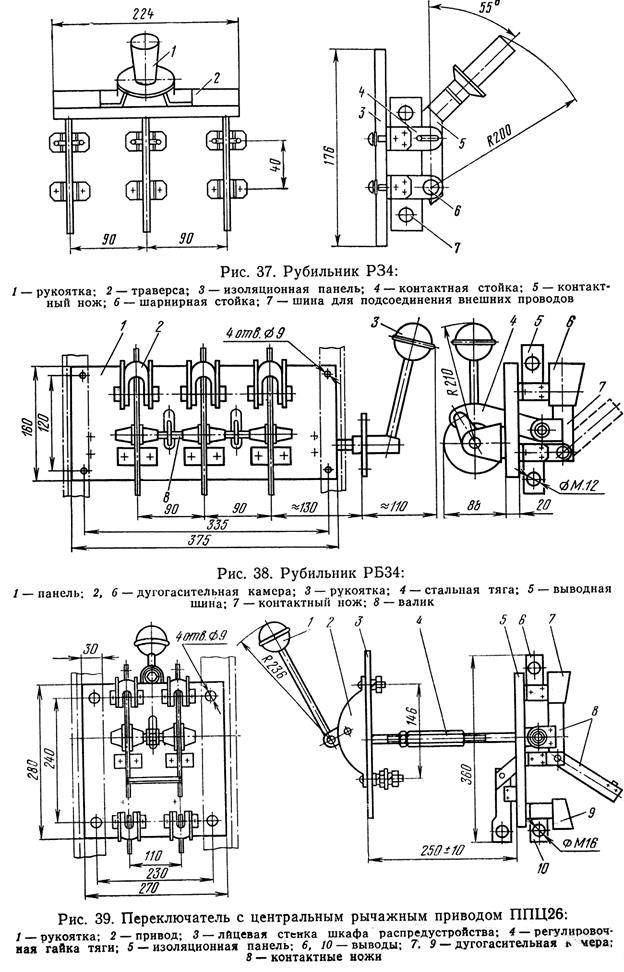

Ремонт рубильников, пакетных выключателей и предохранителей

Ремонт рубильников, пакетных выключателей и предохранителей

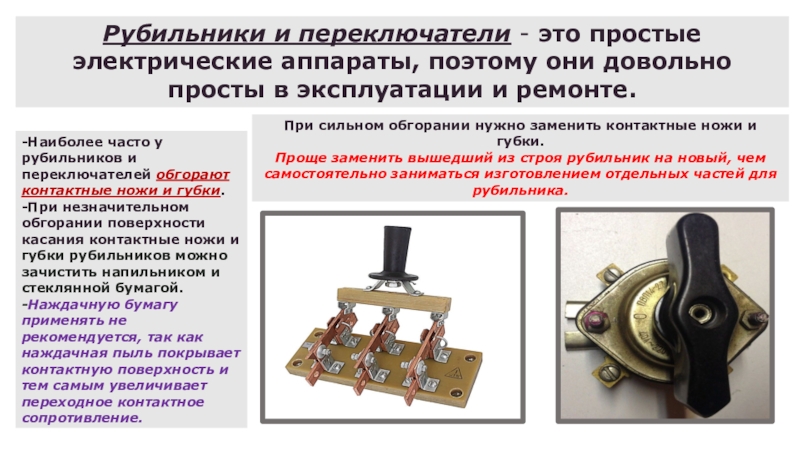

При ремонте рубильников выполняют следующие работы: тщательно очищают контактные поверхности ножей и губок от грязи, копоти и частиц металла. Зачистку производят напильником, стараясь снять минимальное количество металла, чтобы не уменьшить сечение контактных частей ножа и губок. При сильных оплавлениях контактные губки или ножи заменяют новыми, изготовленными из полосовой меди соответствующих профилей и размеров, подтягивают все крепежные детали, соединяющие отдельные части рубильников. При этом особое внимание обращают на шарнирные соединения, являющиеся частью цепи, по которой проходит электрический ток;

проверяют состояние пружин в контактных губках. Пружины, потерявшие пружинящие свойства и вследствие этого не создающие в контактах требуемого давления, заменяют новыми;

регулируют вхождение ножей в контактные губки. Ножи должны входить в контактные губки без ударов и перекосов и с некоторым усилием. Контактная поверхность губки должна плотно прилегать к соответствующей поверхности ножа. Щуп толщиной 0,05 мм при проверке не должен входить в межконтактное пространство (между губкой и ножом) на глубину более чем 5-6 мм;

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

регулируют глубину вхождения ножей в контактные губки. У рубильника с рычажным приводом ножи при полностью включенном положении не должны доходить до контактной площадки губок на 2-4 мм. В то же время нож всей своей контактной частью должен войти в губки. Регулирование производится путем увеличения или сокращения длины тяги от рукоятки к рубильнику. При регулировании добиваются одновременного выхода всех трех ножей из губок.

Разновременность выхода ножей из контактных губок не должна превышать 3 мм;
— проверяют прочность соединения рубильника с рычагом. Резьбовые соединения закрепляют контргайками, а штифтовые-двумя конусными штифтами диаметром 4-6 мм;
— проверяют состояние пружин искрогасительных контактов. Слабые пружины заменяют новыми заводского изготовления.

Качество ремонта и регулирования рубильников проверяют путем многократных (10-15 раз) включений и отключений. Указанное количество операций включения и отключения рубильник должен выдержать без признаков нарушения регулировки.

В щитах передвижных станций последних выпусков нередко рубильники заменены пакетными выключателями, в которых наиболее быстрому износу подвергаются пружины и искрогаси-тельные фибровые шайбы. При ремонте ослабленную пружину и обгоревшую фибровую шайбу заменяют новыми.

В процессе эксплуатации передвижных станций в наиболее тяжелых условиях работают предохранители, плавкие вставки которых часто перегорают вследствие перегрузок, резких токовых толчков и коротких замыканий в сетях.

При текущем ремонте предохранителей очищают контакты патрона и контактные губки предохранителя от копоти и частиц металла.

У фибровых патронов проверяют толщину стенок и отсутствие в них трещин. Такая проверка необходима потому, что при частых срабатываниях предохранителя стенки патрона, выгорая, утоньшаются и прочность его снижается, вследствие чего возникает опасность разрушения патрона от возникающего в нем давления, достигающего иногда 50-100 атм. Разрушение патрона в момент разрыва его плавкой вставкой больших токов может привести к перебросу дуги на соседние фазы и стать причиной тяжелой аварии или несчастного случая.

При уменьшении толщины стенок фибрового патрона более чем на 2 мм на сторону или при появлении в стенках трещин патрон подлежит замене.

Заменяя плавкую вставку, необходимо обратить внимание на соответствие новой вставки силе тока и напряжению предохранителя и защищаемой цепи. Это особенно важно, так как к предохранителю, помимо других требований, предъявляется требование селективности.

При перезарядке патрона с кварцевым заполнением надо полностью заменить старый песок новым. Засыпаемый в патрон песок должен содержать 99% кварца. Величина гранул кварца должна быть от 0,5 до 1 мм. При меньшей величине гранул песок под действием высокой температуры дуги спекается, а при величине гранул свыше 1 мм в патроне окажется много воздуха, что ухудшит условия гашения в нем дуги.

Устанавливая патрон в губки предохранителя, необходимо проверить точность и плотность его вхождения: патрон должен входить в губки без перекосов и с некоторым усилием. Соблюдение этого требования исключит возможность выпадения патрона при электродинамических усилиях, возникающих в шинах и контактах при коротких замыканиях.

По окончании ремонта щитовых аппаратов и приборов производят осмотр и ремонт шин и заземляющего устройства. Все ослабленные болтовые соединения шин подтягивают. Если в процессе работы контактное соединение шин нагревалось свыше 60-70° С, оно должно быть разобрано, контактные поверхности шин очищены от пленок окислов и соединение собрано вновь.

Зачистку медных шин производят напильником, а алюминиевых — стальной щеткой под слоем вазелина, из-за сильной окисляемости алюминия.

Болты надо затягивать до отказа, но так, чтобы не смять шину под болтом и не сорвать его резьбу. Шины должны быть присоединены к аппаратам так, чтобы не создавалось усилий на выводах и контактных частях аппаратов.

При ремонте заземляющего устройства проверяют целость заземляющей проводки от щита к генератору и от генератора к раме и заземлителю. Целость заземляющей проводки проверяют путем осмотров (визуально), а прочность сварных соединений — ударами молотка массой 0,5-0,6 кг. Рекомендуется проверить надежность контактов в местах присоединения заземляющих проводников к каркасу щита и раме станции. Обнаруженные неисправности устраняют.

По окончании текущего ремонта, но до ввода в эксплуатацию рекомендуется проверить все электрооборудование, поставив его на 1-2 ч сначала на работу вхолостую, а затем под нагрузку, близкую к номинальной. При этом проверяют исправность и безотказность в работе регулирующих устройств, автоматов, щитовых контрольно-измерительных приборов и другого оборудования. С помощью термосвечей проверяют нагрев в местах соединения шин и присоединения их к аппаратам. Выявленные дефекты устраняют после снятия нагрузки и при отсутствии напряжения на шинах щита.

Сведения о времени ремонта, исполнителях и произведенных работах по текущему ремонту заносят в специальный пронумерованный и прошнурованный журнал, хранящийся на станции.

Читать далее: Основные требования охраны труда и правила техники безопасности при работе на передвижных электростанциях

Технология проведения ремонта рубильников и переключателей

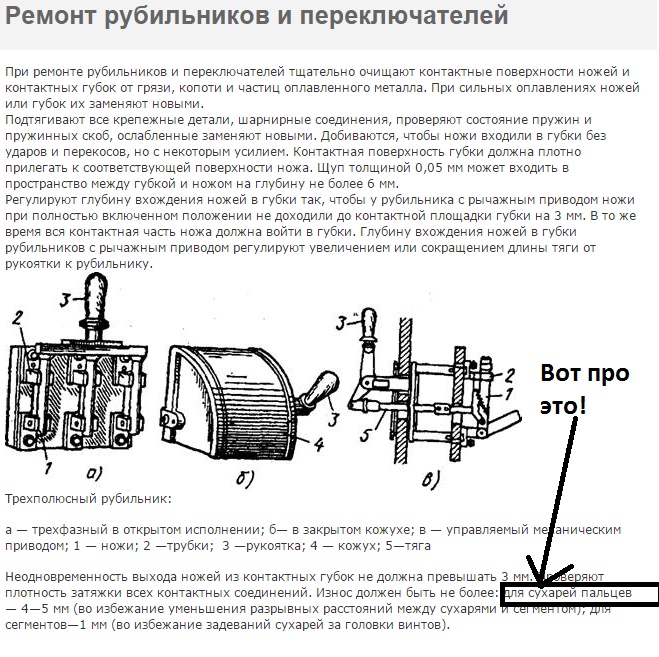

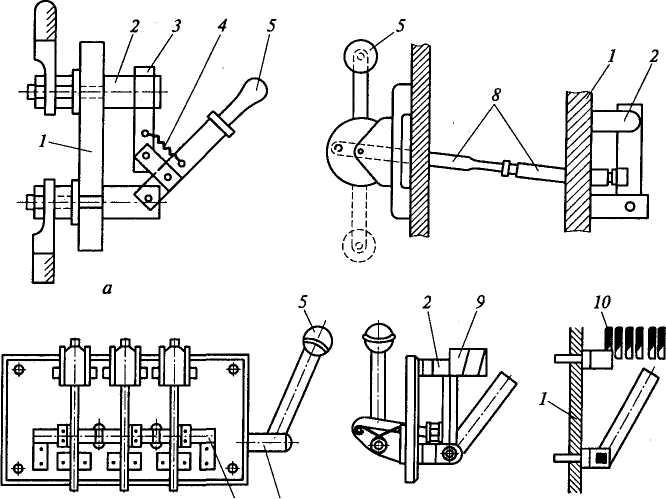

Ремонт рубильников
и переключателей. Во время ремонта
выполняют следующие операции:

а) тщательно очищают
напильником контактные поверхности
ножей и губок от грязи, копоти и частиц
оплавленного металла. При этом стараются
снять минимальное количество металла,
чтобы не уменьшить площадь поперечного
сечения контактных частей ножей и губок.
При сильном оплавлении ножи или губки
заменяют новыми соответствующих профилей
и размеров;

б) подтягивают все
крепежные детали, обращая внимание на
шарнирные соединения, представляющие
собой часть цепи, по которой проходит
электрический ток;

в) проверяют
состояние пружин ножей и пружинящих
скоб контактных губок. Ослабленные
пружины, не создающие в контактах
требуемого давления, заменяют новыми;

г) регулируют
плотность вхождения ножей в губки. Ножи
должны входить в губки без ударов и
перекосов, но с некоторым усилием.
Контактная поверхность губки должна
плотно прилегать к соответствующей
поверхности ножа. Щуп толщиной 0,05 мм не
должен входить в пространство между
губкой и ножом на глубину более 6 мм;

д) регулируют
глубину вхождения ножей в губки. У
рубильника с рычажным приводом ножи
при полностью включенном положении не
должны доходить до контактной площади
губок на 2…4 мм. В то же время ножи всей
своей контактной частью должны войти
в губки. Глубину вхождения ножей в губки
рубильников с рычажным приводом
регулируют увеличением или сокращением
длины тяги от рукоятки к рубильнику.
При регулировании добиваются одновременного
входа всех ножей в губки и выхода из
них. Разновременность выхода ножей из
контактных губок не должна превышать
3 мм;

е) проверяют
прочность соединений рубильника с
рычагом тяги;

ж) контролируют
состояние пружин искрогасильных
контактов; слабые пружины заменяют
новыми.

Качество ремонта
и регулирования рубильников и
переключателей проверяют 10… 15-кратным
включением и отключением.

Ремонт пакетных
выключателей. Обгоревшие контакты и
ослабленные пружины заменяют новыми.
После длительной работы и частых
отключений выключателем больших токов
сильно изнашиваются (выгорают) его
искрогасительные шайбы. При ремонте
такие шайбы заменяют новыми во избежание
резкого ухудшения гашения.

При сборке
отремонтированного выключателя особое
внимание обращают на правильность
взаимного расположения подвижных и
неподвижных контактов и плотность блока
его пакетов. Пружина должна быть насажена
на четырехгранную часть оси так, чтобы
при повороте рукоятки она натягивалась,
а затем с большой скоростью замыкала
или размыкала контакты. Отремонтированный
и полностью собранный пакетный выключатель
проверяют не менее чем 10-кратным
включением и отключением.

Основная
задача правильной организации рабочего
места электромонтера — обеспечить его
безопасность, оградив мастера от
случайного прикосновения к оголенным
токоведущим частям в процессе сборки,
разборки либо проверки ремонтируемого
оборудования. Однако есть и другой
аспект — эргономика. Ведь если необходимый
инструмент под рукой, то и работа пойдет
значительно быстрее. Сегодня попробуем
понять, каким образом все организовать
удобно и безопасно.

Первое,
на что нужно обратить внимание — это
аккуратность, чистота, отсутствие
посторонних предметов под ногами и
поблизости. Именно этот фактор часто
становится причиной поражения
электрическим током. Работник спотыкается,
начинает падать и непроизвольно хватается
за любой предмет, стараясь удержаться.
Если им окажется оголенный провод,
последствия могут быть самыми печальными.
Следующий аспект — внимательность к
мелочам. Отсоединив контакты, монтер
проверяет наличие тока на каждой из
фаз, после чего забывает снять напряжение
и продолжает работу в электрощите. В
этом случае небольшая потеря тока
чревата ударом электричества.

Очень
важным требованием к организации
рабочего места электромонтера можно
назвать расположение необходимого
инструмента. Перед началом монтажа,
демонтажа или ремонта оборудования
следует правильно разместить его, чтобы
не приходилось отвлекаться от работы
на поиски отвертки или мультиметра.
Важно! Рабочий инструмент электрика
должен проверяться ежедневно на
отсутствие трещин или других повреждений
изолированных частей. Такой простейший
осмотр поможет сохранить жизнь и
здоровье. Немаловажную, а порой и
решающую роль в обеспечении безопасности
рабочего места играют предупредительные

таблички, которые
обезопасят монтера, если отключение
электроэнергии производилось вдалеке
от него. Их чаще всего изготавливают в
форме прямоугольника или квадрата с
красной рамкой и предупреждением либо
с белой надписью на красном фоне. Это
делается, чтобы оповещение было заметнее.

Важным
для ремонта является не только удобное
размещение всех инструментов, но и
грамотно выполненное освещение,
позволяющее работнику разглядеть
мельчайшие детали ремонтируемого
оборудования.
