Трактор ДТ-75М. Направляющее колесо с натяжным амортизирующим
устройством

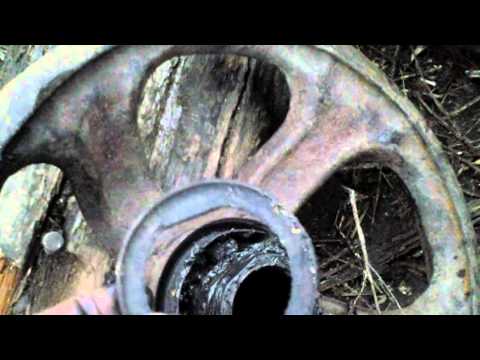

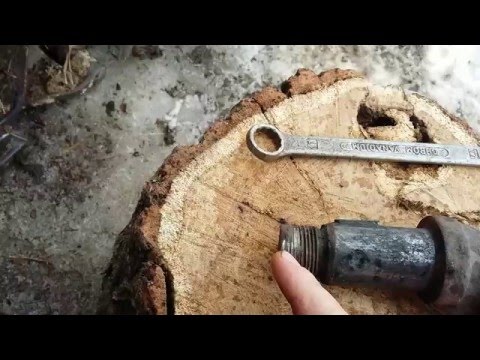

Направляющее колесо 1 (рис. 41) установлено в передней части трактора на
двух конических роликовых подшипниках 2, напрессованных на нижний конец
коленчатой оси 3. Другим, верхним концом коленчатая ось вставлена в
отверстие с закаленными втулками опоры 4, вваренной в лонжерон рамы, и
удерживается в нем с помощью шайбы и болтов.

Роликовые подшипники 2 крепятся на коленчатой оси 3 гайкой 15 и
контргайкой.

Осевая фиксация направляющего колеса обеспечивается стопорным пружинным
кольцом. У направляющих .колес подшипники смазывают жидкой смазкой, а

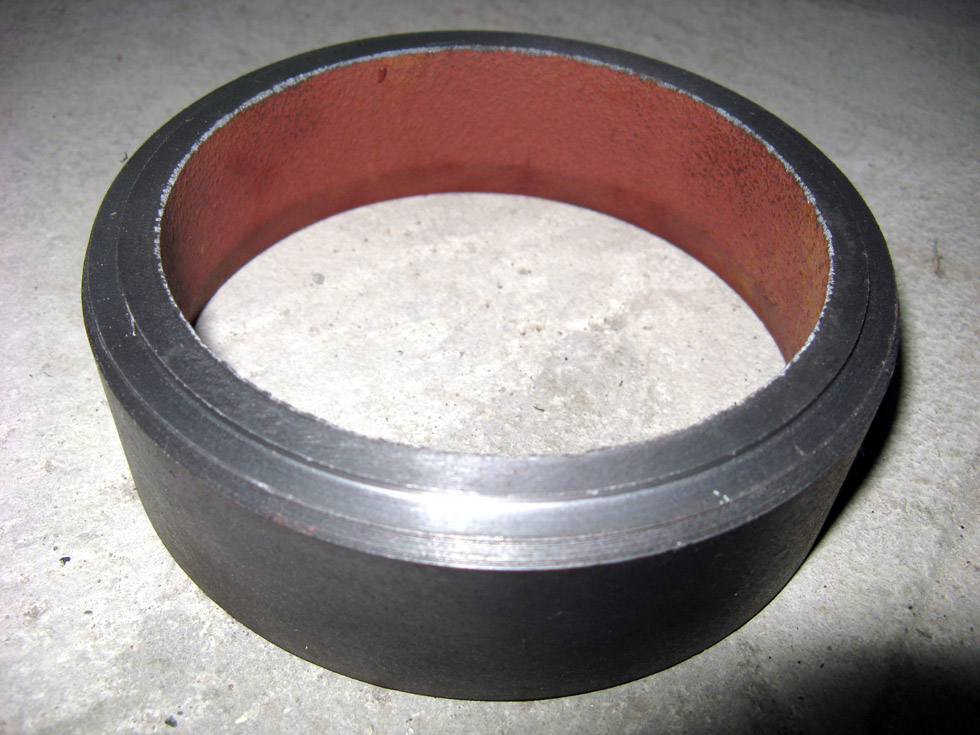

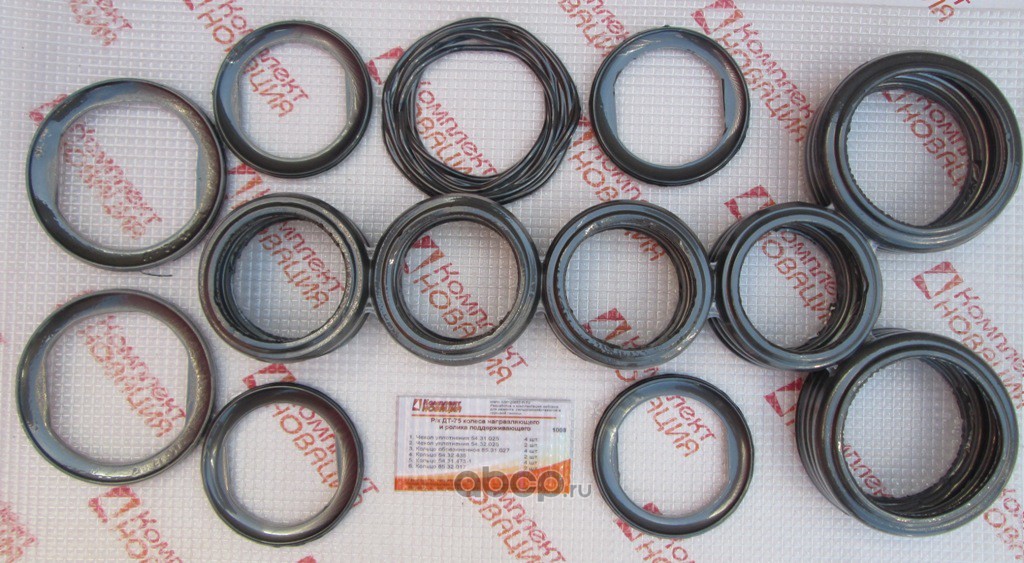

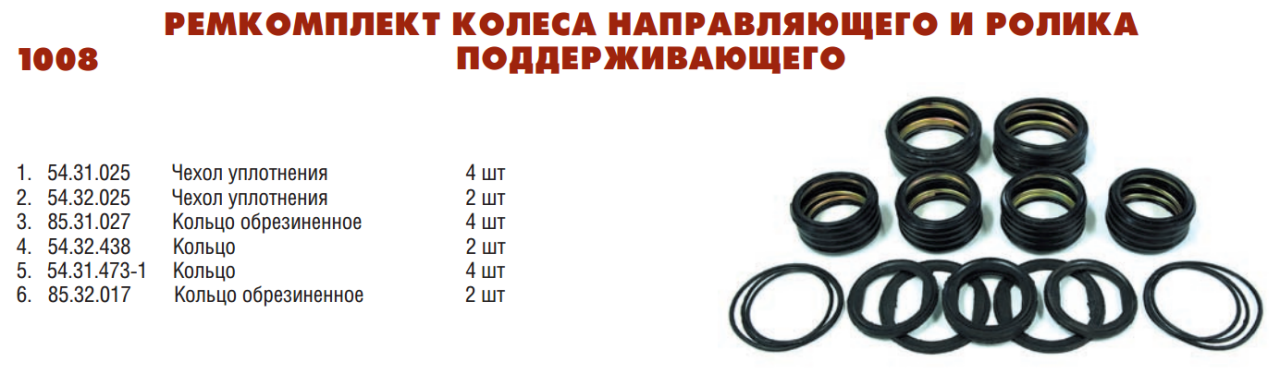

уплотнения имеют аналогичную конструкцию с уплотнением опорных катков.

Смазка и удаление старой смазки подшипников 2 производятся через
центральное и сливное отверстия, закрытые соответственно пробками 13.

Втулки коленчатой оси смазываются солидолом, закладываемым в опоры
коленчатых осей при каждом ремонте этого узла.

Со щекой коленчатой оси шарнирно соединен натяжной пружинный механизм,
устроенный следующим образом. Через отверстие в ступице переднего
вилкообразного кронштейна 5 пропущен натяжной болт 6. Его прямоугольная
головка удерживается от провертывания проушинами вилки. На ступицу
кронштейн на 5 установлена наружная пружина 7, а на стержень болта —
внутренняя пружина 8. Упорная шайба 9 при помощи гайки 10 сжимает
пружины до размера 640 мм между торцами ступицы кронштейна 5 и упорной
шайбы.

На выступающей за гайку 10 части болта 6 навернуты регулировочная гайка
12 и контргайка 11. Цилиндрическим хвостовиком регулировочная гайка
входит во внутреннее отверстие упорного яблока, вложенного в сферическую
головку упорного кронштейна рамы.

В случае, когда гусеничная цепь чрезмерно натягивается,

направляющее колесо отходит назад, поворачивая
коленчатую ось, при этом упор 9 сжимает пружины, пропуская по своему
отверстию болт 6. Благодаря этому гусеничная цепь не получает жесткого
распора, и ее натяжение остается нормальным, а по мере ослабления
натяжения гусеницы направляющее колесо под действием пружин 7 и 8
возвращается в прежнее положение.

Следует иметь в виду, что натяжение гусеничной цепи не зависит от
степени затяжки амортизирующих пружин, а зависит только от положения
регулировочной гайки 12; поэтому при регулировке натяжения гусеничной
цепи гайку 10 вращать не следует.









Рис. 41. Трактор ДТ-75М. Направляющее колесо:

1 — направляющее колесо; 2 — роликовый подшипник; 3 — коленчатая ось; 4
— опора коленчатой оси; 5 — кронштейн; 6 — натяжной болт; 7 — наружная
пружина; 8 — внутренняя пружина; 9 — упорная шайба; 10 — гайка упорной
шайбы; 11 — контргайка; 12 — гайка регулировочная;

13— коническая пробка; 14 — крышка; 15 — гайка









Трактор ДТ-75М. Поддерживающий ролик

С каждой стороны трактора установлены два поддерживающих ролика (рис.
42).

Основная вращающаяся деталь ролика — ступица 6 представляет собой полую
отливку с двумя ободами, имеющую снаружи фигурные упорные бурты, а
внутри с торцов — расточки под подшипники. На ободы до упора в бурты
надеты сменные резиновые бандажи 5, зажатые на ступице крышкой 7 и
корпус сом 4 уплотнения, притянутыми болтами к торцам ступицы. Ступица 6
вращается на двух шариковых подшипниках 8 и 13,

напрессованных на ось 1. От осевого смещения ролик
удерживается гайкой и контргайкой. С внешней стороны ступица ролика
закрыта крышкой 7; с внутренней стороны предусмотрено уплотнение 2,
одинаковое с уплотнением в опорных катках. Смазка подшипников
поддерживающего ролика производится через отверстие, закрытое пробкой
12.









Рис. 42. Трактор ДТ-75М. Поддерживающий ролик

1 — ось ролика; 2 — уплотнение в сборе; 3 — щиток; 4 — корпус
уплотнения; 5 — бандаж резиновый; 6 — ступица поддерживающего ролика; 7
— крышка; 8 — шарикоподшипник; 9 — шайба с лыской; 10 — шайба отгибная;
11 — гайка низкая\12 — пробка; 13 — шарикоподшипник; 14 — кольцо
уплотнительное; 15 — кольцо уплотнительное малое
