Ремонт механизма переключения УАЗ-3151

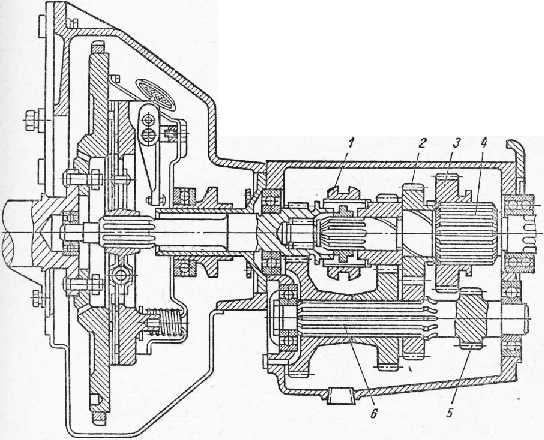

Разборка механизма переключения автомобилей семейства УАЗ–31512 (рис. 8)

Рис. 1. Механизм переключения передач автомобилей семейства УАЗ–31512

Разборку проводите в следующем порядке:

Рис. 2. Извлечение заглушек отверстий штоков

1. Отверните четыре винта опоры рычага переключения и снимите опору с рычагом и поджимной пружиной (эта операция делается перед снятием всего агрегата с автомобиля).

2. Извлеките три заглушки отверстий штоков с одной стороны крышки (рис. 2).

Рис. 3. Выпрессовка штоков вилок переключения

3. Отверните пробку гнезда фиксатора штока I и II передач и выньте пружину и шарик.

4. Расшплинтуйте и выверните стопорные винты вилок.

5. Выпрессуйте штоки (рис. 3) вилок переключения через отверстия в крышке, где сняты заглушки, и снимите вилки.

При выпрессовке штоков III и IV передач и заднего хода не потеряйте шарик фиксатора, выбрасываемый пружиной.

6. Выньте пружины и шарики фиксаторов штоков.

7. Выньте два замочных плунжера через отверстие фиксатора I и II передач.

8. Отверните три винта и снимите крышку предохранителя и возвратную пружину.

9. Выдвиньте плунжер предохранителя наружу, снимите стопорное кольцо и выньте плунжер. При этом придерживайте от выпадения шарик фиксатора плунжера.

10. Выньте пружину и шарик фиксатора.

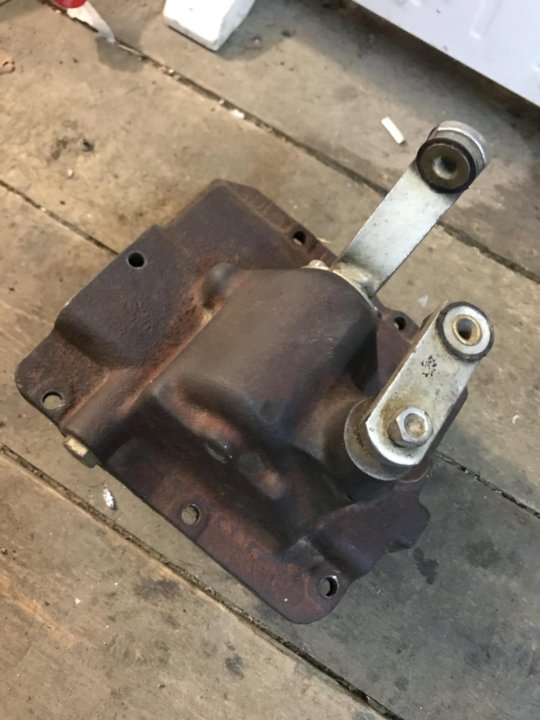

Рис. 4. Механизм переключения передач автомобилей семейства УАЗ–3741

Разборку производите в следующем порядке:

1. Извлеките три заглушки отверстий штоков в одном из торцов крышки (см. рис. 9).

2. Расшплинтуйте и выверните винты стопорения вилок.

3. Отверните пробку гнезда фиксатора штока I и II передач и выньте пружину и шарик фиксатора.

4. Выпрессуйте штоки (см. рис. 10) через отверстия в крышке, где сняты заглушки, и снимите вилки. При выпрессовке штоков III и ГУ передач и заднего хода не потеряйте шарик фиксатора, выбрасываемый пружиной.

5. Выньте пружины и шарики фиксаторов штоков; выньте два замочных плунжера через отверстие фиксатора I и II передач.

6. Отверните гайку и снимите со шлицев рычаг 22 (см. рис. 11),

7. Выбейте вниз штифт 24 крепления оси рычага 23 и выньте ось вместе с рычагом выбора.

8. Отверните гайку и снимите рычаг 16.

9. Отверните три болта, снимите крышку 15 сальника и выньте пружину. Опустив вал 10 с муфтой 12 и двумя шайбами, выньте вал через боковую полость крышки.

Перед снятием рычагов 22 и 16 заметьте взаимное положение рычагов на валиках для того, чтобы установить рычаги в прежнее положение.

Разборка механизма управления переключением передач автомобилей семейства УАЗ–3741

Разборку производите в следующем порядке:

Рис. 5. Механизм управления переключением передач автомобилей семейства УАЗ–3741

1. Отсоедините тяги 8 и 11 (рис. 5) от рычагов 9 и 10.

2. Отверните тяги 5 и 14 от рычагов 6 и 13.

3. Отсоедините кронштейн 12 промежуточных рычагов.

4. Снимите кронштейн механизма вместе с рычагом 1 переключения передач.

5. Промойте детали механизма управления.

6. Выявите внешним осмотром износы в рычагах и тягах.

7. Замените изношенные детали.

Сборка механизма управления переключением передач автомобилей семейства УАЗ–3741

Сборку механизма производите в порядке, обратном разборке. После сборки произведите регулировку механизма управления коробкой передач.

Регулировку производите изменением длины горизонтальных – 8,11 (см. рис. 5) и вертикальных – 5, 14 тяг в следующем порядке:

1. Перед началом регулировки рычаг 9 установите в нейтральное положение (N), а рычаг 10 – в положение III–IV до упора в блокирующую пружину.

2. Рычаг 1 переключения передач поставьте в положение, соответствующее выбору передач I и II. В этом положении соедините и закрепите тяги выбора 8 и 14, не допуская подтягивания рычагов.

3. После этого рычаг I поставьте в положение, соответствующее выбору передач III и IV и также свободно подсоедините тяги переключения 5 и 11.

4. По окончании регулировки проверьте полноту включения передач. Для этого включите первую передачу и убедитесь, что тяги и рычаги не упираются в соседние детали.

Такую же проверку произведите, включив задний ход. При этом обратите внимание на то, чтобы промежуточный рычаг 6 не упирался в поперечину рамы и брызговик.

При включенном заднем ходе зазор между ними должен быть 2–3 мм.

Сборка механизма переключения передач автомобилей семейства УАЗ–3741

Рис. 6. Установка уплотнительного кольца крышки вала переключения

1. Установите резиновое уплотнительное кольцо (рис. 6) в крышку сальника вала переключения.

2. Установите резиновое уплотнительное кольцо в отверстие под ось избирательного рычага 23 (см. рис. 6).

Рис. 7. Сборка вала переключения передач

3. Установите на вал переключения муфту (рис. 7), упорную шайбу, упорную чашку пружины и пружину.

Вставьте вал в корпус боковой крышки и установите крышку сальника с прокладкой, закрепите крышку тремя болтами.

Рис. 8. Установка избирательного рычага в сборе с осью

4. Установите избирательный рычаг в сборе с осью (рис. 8) в корпус крышки так, чтобы рычаг вошел в паз муфты переключения.

Застопорите рычаг штифтом, который забейте снизу.

Рис. 9. Сборка штока и вилки заднего хода

5. Переверните боковую крышку обработанным фланцем вверх и вставьте в гнезда фиксаторов пружины и шарики штока III и IV передач и штока заднего хода с помощью оправки (см. рис. 9).

Рис. 10. Сборка штока и вилки переключения III и IV передач

6. Установите вилку заднего хода на шток со стороны, противоположной фиксатору, и, утопив шарик фиксатора (рис. 10) в корпус крышки с помощью оправки (см. рис. 10), установите шток в нейтральное положение.

Так последовательно соберите все штоки (рис. 10) и вилки.

Между штоками установите замочные сухари.

Рис. 11. Шплинтовка поволокой болтов, крепящих вилки: 1 – болт; 2 – шплинт

7. Закрепите вилки на штоках коническими болтами и зашплинтуйте их проволокой (рис. 11), которая не должна мешать перемещению вилок.

При креплении вилок рычаг муфты переключения должен находиться в пазу вилок.

8. Вставьте шарик и пружину фиксатора в отверстие штока I и II передач и заверните пробку. При этом имейте в виду, что пружина фиксатора штока I и II передач в свободном состоянии длиннее двух других пружин фиксаторов штоков.

9. Установите шесть заглушек в торцевые отверстия корпуса крышки, заглушку – в отверстие для вала переключения и расчеканьте их.

Рис. 12. Установка наружных рычагов выбора и переключения

10. Установите рычаги выбора и переключения (рис. 12) на шлицы валов и закрепите их гайками с пружинными шайбами.

Рис. 13. Положение рычага выбора и рычага переключения после установки механизма на коробку передач: А – соответствующее заднему ходу; Б – соответствующее включению III и IV передач; В – соответствующее включению I и II передач; 1 – рычаг выбора; 2 – рычаг переключения (в нейтральном положении)

Правильность положения рычагов проверяется при нейтральном положении шестерен в коробке передач после установки механизма переключения на коробку передач в соответствии с рис. 13.

Сборка механизма переключения передач автомобилей семейства УАЗ–31512

Сборку механизма переключения передач проводите в следующем порядке:

1. Установите в гнездо пружину и шарик фиксатора предохранителя.

2. Сжимая пружину фиксатора, вставьте плунжер предохранителя в отверстие изнутри крышки до упора.

3. Установите на плунжер стопорное кольцо.

4. Вставьте в тело плунжера возвратную пружину.

5. Закройте плунжер предохранителя крышкой с прокладкой и заверните три винта с пружинными шайбами.

6. Переверните крышку большим фланцем вверх и заложите в гнезда фиксаторов пружины и шарики для штоков III и IV передач и штока заднего хода.

Рис. 14. Приспособление для сборки штоков и фиксаторов: а – сборка фиксатора; б – установка штока

7. Вставьте в крышку со стороны, противоположной фиксатору, шток вилки заднего хода, установите на шток вилку и, утапливая шарик с помощью оправки (рис. 14), установите шток на фиксатор нейтрального положения; таким же образом соберите последовательно все штоки и вилки, начиная со штока заднего хода. Между штоками заложите замочные штифты.

8. Закрепите вилки на штоках коническими болтами и зашплинтуйте болты проволокой.

Шплинтовочная проволока не должна мешать перемещению вилок.

9. В отверстие фиксатора штока I и II передач заложите шарик и пружину и заверните пробку. Имейте в виду, что пружина фиксатора штока I и II передач в свободном состоянии длиннее двух других пружин фиксаторов штоков.

10. Вставьте шесть заглушек в торцевые отверстия корпуса для штоков и расчеканьте заглушки.

11. Смажьте сферу опоры рычага переключения, собранного с цапфами, и наденьте сферу на рычаг переключения.

12. Положите прокладку на крышку механизма переключения и установите в кольцевое углубление коническую пружину.

13. Установите на крышку опору вместе с рычагом так, чтобы рычаг вошел в пружину, а опора своим приливом закрыла отверстие в корпусе и закрепите опору четырьмя винтами с пружинными шайбами.

14. Наденьте на рычаг и опору резиновый уплотнитель и наверните рукоятку.
