Ремонт деталей кривошипно-шатунного механизма — Техническое Обслуживание и Ремонт Автомобилей

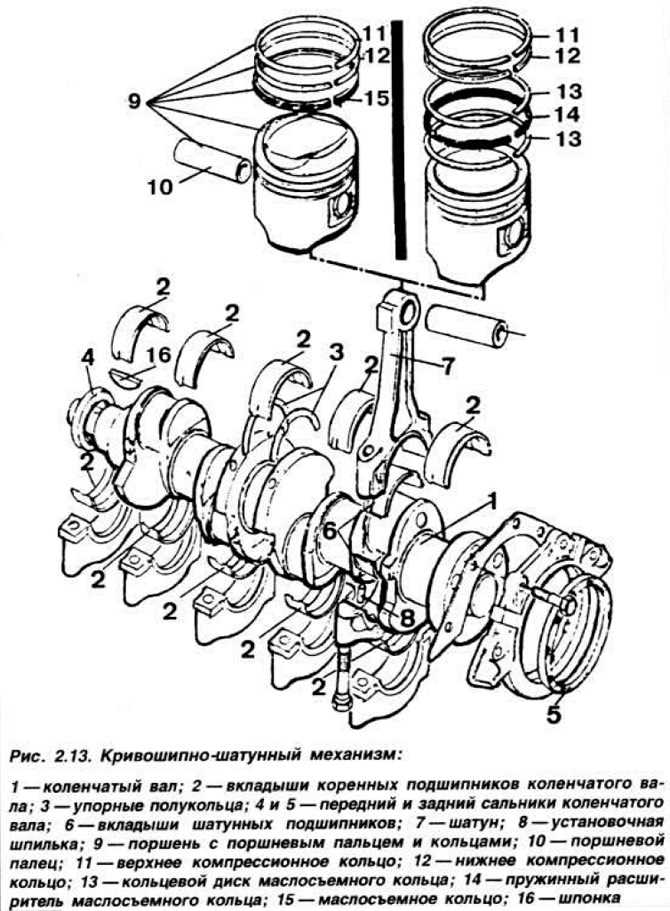

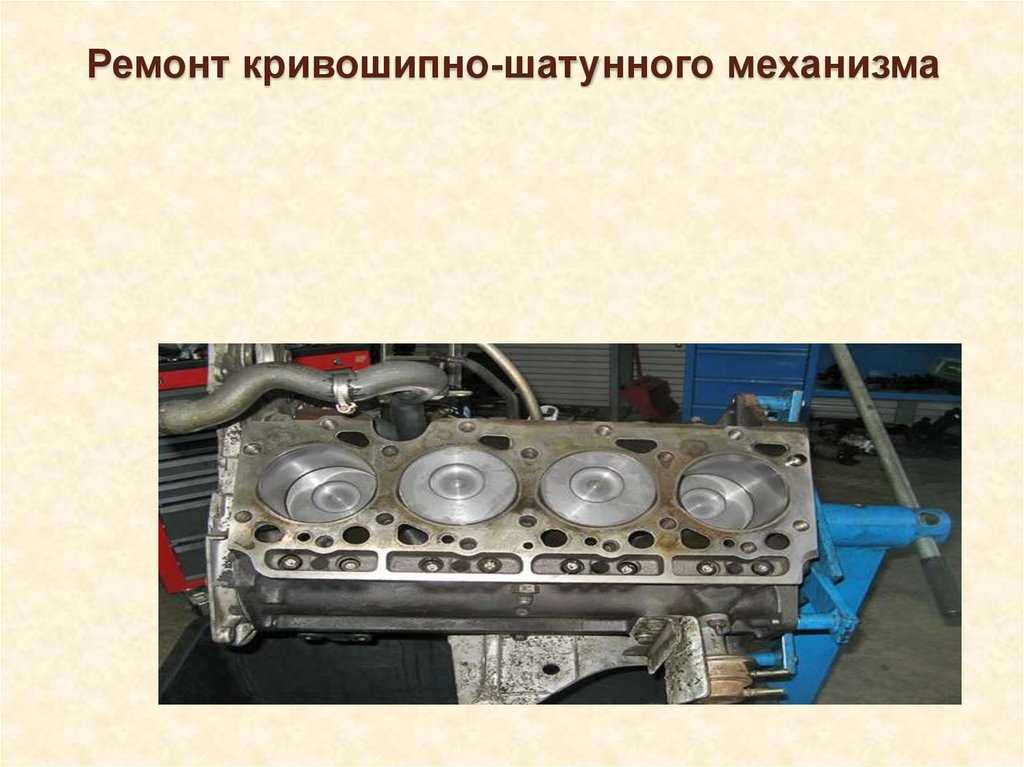

Блок цилиндров большинства двига­телей изготавливается из серого чугуна со вставными мокрыми гильзами. Основными де­фектами блока цилиндров являются: пробои­ны, сколы, трещины различного размера и рас­положения, износ цилиндров или деформации посадочных отверстий под гильзу, износ гнезд вкладышей коренных подшипников, гнезд кла­панов, обломы шпилек, срыв резьбы в отвер­стиях.

Дефекты блока цилиндров устанавливают тщательным осмотром, обмером цилиндров и опрессовкой. Осмотром обнаруживают пробои­ны, сколы, заметные для глаза трещины, срывы резьбы, состояние зеркала цилиндров. Опрессовкой выявляют трещины, не замечен­ные при осмотре. Один из применяемых стен­дов для гидравлического испытания блока ци­линдров показан на рис. 70. В рубашку охлаж­дения блока под давлением 4—5 кгс/см² нагне­тается вода. При этом на блок цилиндров должна быть установлена головка блока или вместо нее чугунная плита с резиновой про­кладкой. Поворачивая раму стенда, осматри­вают блок и устанавливают, нет ли течи воды.

При наличии трещин, проходящих через зеркало цилиндров, клапанные гнезда и пло­скость разъема, блок цилиндров бракуется. В доступных местах трещины заваривают. Предварительно концы трещин засверливают сверлом диаметром 5 мм и разделывают по всей длине шлифовальным кругом под углом 90° на глубину ⁴/₅ толщины стенки. Рекоменду­ется перед сваркой блок цилиндров нагреть до температуры 600—650°С. Трещину заваривают газовой сваркой, применяя нейтральное пламя, флюс и чугунно-медный присадочный пруток диаметром 5 мм. Шов должен быть ровным, сплошным и выступать над поверхностью ос­новного металла не более 1,0—1,5 мм. После заварки блок цилиндров медленно охлаждают в термошкафу или в томильной яме, Заварку трещин можно осуществлять и без подогрева блока. В этом случае трещину заваривают электросваркой, применяя посто­янный ток обратной полярности. Хорошие ре­зультаты получаются при заварке трещин между поясками цилиндров электродами, из­готовленными из монель-металла, и следую­щем режиме сварки: сила тока — 120 А, на­пряжение 65—75 В.

Сварочный шов зачищают заподлицо с плоскостью основного металла напильником или наждачным кругом. Затем блок цилиндров подвергают опрессовке на стенде, проверяя герметичность сварочного шва. Течи воды че­рез шов не допускаются.

Трещины и пробоины блока цилиндров можно заделывать эпоксидными пастами. Процесс заделки заключается в следующем. Поверхность блока с двух сторон трещины за­чищают до блеска металлической щеткой или косточковой крошкой на установке для очист­ки деталей. На концах трещины просверлива­ют отверстия сверлом диаметром 3—4 мм, на­резают в них резьбу и ввертывают заподлицо заглушки из медной или алюминиевой прово­локи. Трещину обрабатывают под углом 60— 90° зубилом или абразивным кругом на глуби­ну до ³/₄ толщины стенки.

На поверхности блока вокруг трещины на расстоянии до 30 мм создают шероховатость путем насечки зубилом или дробеструйной об­работкой. Ацетоном или бензином обезжири­вают подготовленную поверхность блока. Шпа­телем последовательно наносят слои эпоксид­ной пасты на подготовленную сухую поверх­ность. Вначале наносят первый слой пасты толщиной до 1 мм, резко перемещая шпатель по поверхности блока. Затем наносят второй слой пасты толщиной не менее 2 мм, тщательно втирая ее. Общая толщина слоя пасты на всей поверхности должна составлять 3—4 мм.

После заделки трещины блок цилиндров оставляют на 25—28 ч до полного затвердева­ния пасты. Процесс затвердевания пасты мож­но ускорить подогревом электрической отра­жательной печью до температуры 100°С или при приготовлении пасты осуществляют выпа­ривание отвердителя (полиэтиленполиамина) путем нагревания до температуры 105—110°С и последующей выдержки при данной темпера­туре в течение 3 ч. Отремонтированную поверх­ность зачищают драчевым напильником или абразивным кругом. Подтеки пасты срубают зубилом.

Пробоины, поддающиеся ремонту, заделы­вают наложением заплат. Вначале осущест­вляют зачистку и обезжиривание краев и по­верхности вокруг пробоин. Затем наносят па­сту и накладывают заплату из стеклоткани толщиной 0,3 мм и прокатывают роликом. Рас­стояние от края заплаты до края пробоины должно быть не менее 15—20 мм. После этого наносят второй слой пасты и накладывают вторую заплату так, чтобы она перекрывала первую на 10—15 мм со всех сторон. Заплату прикатывают роликом. В такой последователь­ности накладывают до восьми слоев стекло­ткани. Последний слой заплаты покрывают пастой для защиты его от повреждений.

Пробоины можно заделывать приваркой заплат, изготовленных из мягкой стали такой же толщины, что и стенка детали. Форма зап­латы должна соответствовать форме повреж­денного участка, а размеры ее на 1,5—2,0 мм меньше размера пробоины. Края пробоины и заплаты обрабатывают под углом. Заплату вначале приваривают в двух местах, а затем приваривают по всему периметру. Применяют электросварку и медные электроды, обернутые жестью. Рекомендуется герметизировать по­врежденный участок эпоксидной смолой.

После восстановления пробоины заплатами и механической обработки нанесенного слоя пасты блок цилиндров подвергают опрессовке на стенде. Если в течение 5—6 мин просачива­ние воды не обнаруживается, то ремонт блока выполнен высококачественно.

Трещины рубашки охлаждения блока мож­но заделать постановкой штифтов. Порядок выполнения работ следующий. Вначале по концам трещины просверливают отверстия сверлом диаметром 4—5 мм. Затем этим же сверлом сверлят отверстия по всей длине тре­щины на расстоянии 7—8 мм одно от другого. Нарезают резьбу и ввертывают медные прутки на глубину, равную толщине стенки блока.

Прутки обрезают ножовкой, оставляя кон­цы, выступающие на 1,5—2,0 мм над поверх­ностью детали. Сверлят отверстия между уста­новленными штифтами так, чтобы они пере­крывали их на ³/₄ диаметра. Нарезают резьбу, ввертывают медные прутки и обрезают их но­жовкой, оставляя соответствующие концы. Да­лее легкими ударами молотка концы штифтов расчеканивают, образуя плотный шов. Если требуется, то шов выравнивают напильником. Затем блок цилиндров подвергают опрессовке.

Блок цилиндров, имеющий сколы, допусти­мые для ремонта, восстанавливают наплавкой или приваркой заплаты.

Величину износа цилиндров или гильз оп­ределяют индикаторным нутромером (рис.71). Измерения делают в двух взаимно перпендику­лярных направлениях и в трех поясах. Одно направление устанавливают параллельно оси коленчатого вала. Первый пояс располага­ется на расстоянии 5—10 мм от верхней пло­скости блока, второй — в средней части цилиндра и третий — на расстоянии 15—20 мм от нижней кромки цилиндра. В зависимости от величины износа устанавливают вид ремонта. Обычно осуществляют растачивание и после­дующую доводку или постановку (запрессов­ку) гильз.

Вставные гильзы также можно ремонтиро­вать расточкой с последующей окончательной обработкой хонингованием. Результаты иссле­дований показали, что не менее,.80% гильз дви­гателя ЗИЛ-130, поступивших на авторемонт­ные заводы в первый раз, можно восстанавли­вать.

Растачивание является основным спо­собом ремонта цилиндров и гильз. Цилиндры или гильзы обрабатывают до ремонтных раз­меров на расточных станках стационарного или переносного типа. Гильзы крепят в специ­альном приспособлении, установленном на столе расточного станка.

На рис. 72, а показано приспособление, при­меняемое при растачивании гильзы двигателя ЗИЛ-130. Гильза 6 устанавливается во втул­ке 7, которая расположена в корпусе 1 приспо­собления. Крепление осуществляется зажима­ми 3 и 5. Усилие зажима передается на гильзу через два сферических кольца 4 и 2.

После растачивания гильза подвергается хонингованию. Гильзу 6 (рис. 72,6) крепят на столе станка в специальном приспособлении, которое состоит из корпуса 1, двух втулок 7, выталкивающего устройства 8, установочного кольца 9 и зажимного болта 10.

При обработке хонинговальную головку, соединенную со шпинделем станка, вводят в обрабатываемое отверстие (бруски находятся в сжатом состоянии). Вначале осуществляют предварительное, а затем окончательное хонингование. Применяют хонинговальную го­ловку с механическим, гидравлическим или пневматическим разжимным устройством.

На рис. 73 показана одна из конструкций хонинговальных головок с пневматическим приводом.

Пневматический привод обеспечивает по­стоянное давление брусков на стенки цилинд­ра, что повышает качество обработки и произ­водительность процесса хонингования. При этом можно регулировать давление брусков на обрабатываемую поверхность и автоматизиро­вать процесс разжатия брусков по мере изме­нения диаметра гильзы.

Для получения правильной геометрической формы цилиндра в процессе хонингования не­обходимо установить определенную длину хо­да головки. Она должна быть такой, чтобы абразивные бруски выходили за торец цилинд­ра на величину, не превышающую 0,2—0,4 их длины. При большей величине хода хонинговальной головки наблюдаются погрешности формы, в частности, вогнутость, а при мень­шей величине хода — бочкообразность.

Хонингование осуществляется при непре­рывной и обильной подаче смазочно-охлаждающей жидкости в зону обработай. В качест­ве смазочно-охлаждающей жидкости приме­няют керосин или смесь керосина с веретен­ным маслом.

Для предварительного хонингования реко­мендуются бруски синтетических алмазов А10МХ50, а для окончательного хонингова­ния — бруски БХ-100Х 11 Х9К38БС. Обработ­ка ведется при режимах: окружная скорость вращения головки 280 об/мин, а скорость воз­вратно-поступательного движения — 90 двой­ных ходов в минуту. Припуск на предваритель­ное хонингование устанавливают не более 0,08 мм, а для окончательного хонингования 0,04 мм.

Окончательная обработка цилиндров дви­гателя может быть осуществлена шарико­выми раскатными головкам и, позво­ляющими получить поверхность требуемой точности и шероховатости. Процесс осуществляют после растачивания или одновременно за один проход обрабатывают отверстие ци­линдра резцом и шариком головки.

Рекомендуется следующий режим резания и раскатывания: частота вращения — 450 об/мин; подача на 1 оборот — 0,08 мм; глубина резания — 0,25 мм; сила давления на шарик — 20 кгс.

Независимо от способа окончательной об­работки цилиндров (гильз) их внутренний диаметр должен иметь один и тот же ремонт­ный размер.

Цилиндры можно восстанавливать запрес­совкой гильз, если их износ превышает пос­ледний ремонтный размер или на стенках име­ются глубокие риски и задиры. Для этого ци­линдры обрабатывают под ремонтную гильзу, толщина которой должна быть не менее 3— 4 мм. В верхней части цилиндра растачивают кольцевую выточку под буртик гильзы. Гильзы запрессовывают с натягом 0,05—0,10 мм на гидравлическом прессе, опрессовывают и обра­батывают (растачивают и хонингуют) до но­минального размера. Иногда гильзы обраба­тывают под размер меньше номинального, что­бы использовать перешлифованные старые поршни.

Вставные гильзы выпрессовывают и за­прессовывают при помощи специальных съем­ников.

Деформации гнезд коренных подшипников проверяют поверочной скалкой. Если она вхо­дит в гнезда и без больших усилий проворачи­вается, то деформации отсутствуют.

Износ, а также величину несоосности гнезд коренных подшипников можно установить спе­циальным приспособлением. НИИАТ разрабо­тал приспособление для контроля соосности гнезд вкладышей коренных подшипников бло­ков двигателей ЗИЛ (рис. 74). Принцип рабо­ты его заключается в том, что скалка 2 при помощи втулок 3 фиксируется в гнездах вкла­дышей коренных подшипников. На скалке располагают (последовательно при вводе в гнез­да) индикаторы для контроля каждого отвер­стия. Рычаги I индикаторных устройств вводят в измеряемое отверстие Индикаторы устанав­ливают на нуль и закрепляют на скалке. При вращении скалки отклонения стрелок индика­торов покажут удвоенную величину несоосно­сти каждого отверстия.

Изношенные и деформированные гнезда вкладышей коренных подшипников растачива­ют до номинального размера. Снятые крышки подшипников обязательно маркируют (ставят номер блока цилиндров и порядковый номер крышки). Плоскости разъема крышки фрезе­руют на определенную величину (0,6—0,8 мм) и контролируют индикаторным приспособлени­ем. Так же фрезеруют внешний паз в крышке переднего и фасонный паз в крышке заднего коренного подшипника. Обработанные и при­нятые ОТК крышки собирают с блоком ци­линдров соответственно их маркировке.

Собранный блок цилиндров с крышками устанавливают и закрепляют на плите расточ­ного станка. Отверстия коренных подшипни­ков растачивают за один проход резцами, укрепленными на борштанге до размера, уста­новленного чертежом или техническими усло­виями. После расточки проверяют размеры отверстия, шероховатость поверхности и меж­центровое расстояние между отверстиями ко­ренных подшипников и втулками распредели­тельного вала.

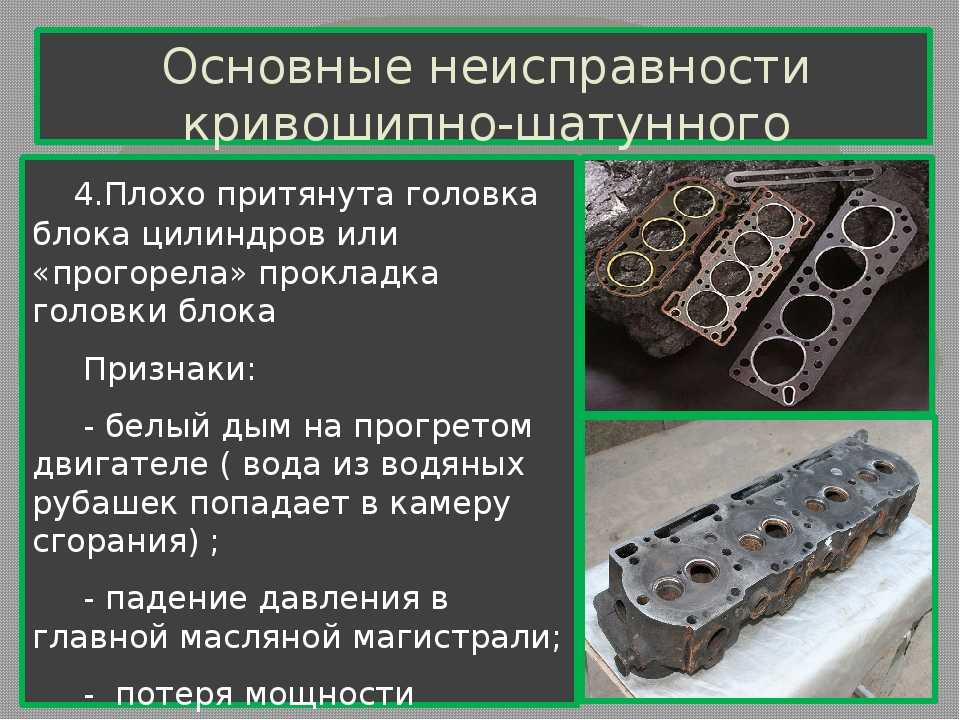

Ремонт головки блока цилинд­ров и клапанных седел. Основными дефектами головок блока цилиндров являют­ся: трещины в различных местах, коробление поверхности сопряжения с блоком цилиндров, износ отверстий в направляющих втулках кла­панов и резьбы, ослабление посадки седел кла­панов в гнездах.

Головка блока цилиндров с деталями кла­панного механизма работает в очень тяжелых условиях — при высоких температурах и воз­действии механических и тепловых нагрузок.

Поэтому в зависимости от дефекта и места его расположения необходимо правильно устано­вить способ ремонта. Трещины можно заделы­вать эпоксидными пастами, заваркой с общим подогревом головки, наложением заплат, штифтовкой.

Коробление плоскости сопряжения головки с блоком цилиндров устраняют шлифованием или фрезерованием с последующим шлифова­нием. При этом должна быть выдержана ми­нимально допустимая глубина камеры сгора­ния, которая указывается в технических усло­виях. Величину коробления плоскости устанав­ливают на плите по краске или при помощи контрольной линейки и щупа.

Изношенные отверстия в направляющих втулках и под направляющие втулки клапанов обрабатывают развертками до номинального или ремонтного размера. При износе больше до­пустимой величины производят замену втулки.

Износ и раковины на фасках седел клапа­нов устраняют шлифованием или осуществля­ют замену седла. Производят притирку седла с клапаном или зенкование с последующим шли­фованием и притиркой. При зенковании приме­няют комплект из четырех зенковок, имеющих углы наклона режущих кромок 30 или 45, 75 и 15°. Зенковки с углами 75 и 15° являются вспомогательными и применяются для полу­чения необходимой рабочей фаски. На рис. 75 показана последовательность зенкования кла­панного седла.

Рабочие фаски седел клапанов шлифуют абразивными кругами под соответствующий угол. Для двигателя ЗИЛ-130 впускные кла­паны шлифуют под углом 60°, а выпускные клапаны —под углом 45° к оси направляющих втулок. Ширина рабочей фаски седла клапана должна быть 1,5—2,0 мм для двигателей ГАЗ и 2,5—3,0 мм — для двигателей ЗИЛ.

При больших износах седла клапана, когда утопание калибра превышает допустимую ве­личину, указанную в технических условиях, седло клапана заменяют новым. Для этого изношенное клапанное седло растачивают, а за­тем запрессовывают вставное седло клапана, расчеканивая его при помощи специальной оп­равки. Далее шлифуют или зенкуют рабочую фаску до получения требуемого размера. За­тем осуществляют притирку с рабочей поверх­ностью клапана.

Притирку выполняют на специальных стан­ках, которые полностью механизируют процесс и позволяют выполнять обработку всех клапа­нов одновременно. Для притирки применяют притирочную пасту или пасту ГОИ. Рекомен­дуется вначале притирку производить более грубой пастой. Тонкая паста применяется для получения окончательной чистовой поверхно­сти. Притирка должна обеспечить плотное, герметичное соединение рабочих фасок клапа­на и седла, исключающее возможность про­никновения газов. Притертые клапан и седло должны иметь по всей окружности фаски ров­ную матовую полоску а определенной ширины (рис. 76). Для двигателей ЗИЛ ширина полос­ки должна быть равной ^l/₂ ширины рабочей фаски седла.

Качество притирки проверяют прибором (рис. 77), при помощи которого создают над клапаном избыточное давление воздуха (0,7 кгс/см²). Давление устанавливают по манометру и оно не должно заметно снижаться в течение 1 мин.

При ослаблении посадки седла клапана в гнезде его выпрессовывают, а отверстие раста­чивают для установки седла ремонтного раз­мера. При выпрессовке применяют различные съемники. На рис. 78 показана одна из при­меняемых конструкций съемников.

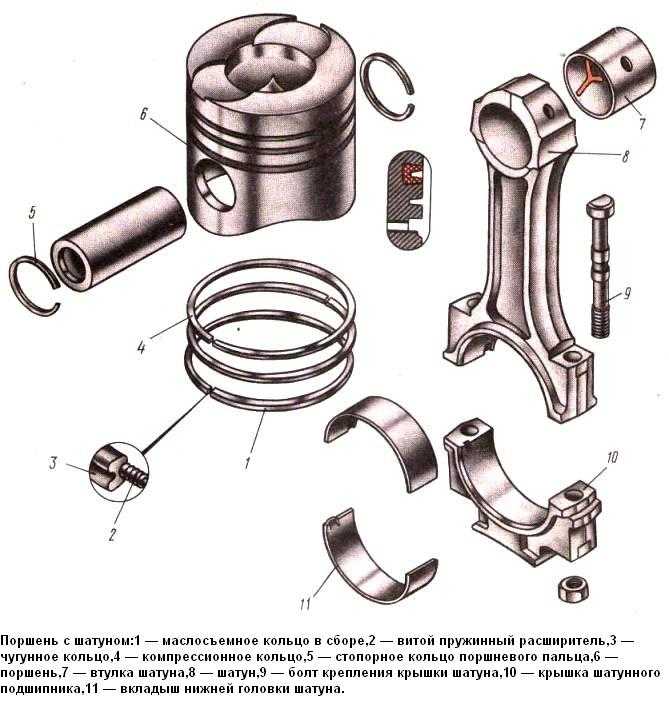

Ремонт поршня.

Основными дефекта­ми поршня являются нагар на днище и канав­ках, износ канавок под кольца, отверстий в бо­бышках, трещины и царапины на стенках.

Для очистки канавок поршня от нагара применяют приспособление в виде стальной ленты с рукоятками, на внутренней поверхно­сти которого закреплены резцы. Вставляя рез­цы в канавку и поворачивая приспособление вокруг поршня, удаляют нагар.

Поршни с изношенными канавками под поршневые кольца заменяют новыми соответ­ствующих размеров.

Изношенное отверстие в бобышках поршня восстанавливают развертыванием с последую­щей установкой поршневого пальца увеличен­ного размера. Незначительные риски или ца­рапины на наружной поверхности поршня уда­ляют зачисткой наждачной шкуркой. Поршни с трещинами и глубокими царапинами заменя­ют на новые.

Подбор поршневых колец.

Изно­шенные и потерявшие упругость поршневые кольца заменяют новыми. Подбор новых ко­лец производят в соответствии с размерами поршня и цилиндра. При подборе к поршню кольца (рис. 79,а) производят прокатку его по канавке и если нет заеданий, то щупом оп­ределяют зазор. В случае заедания кольца в канавке или малого зазора кольцо шлифуют на листе мелкозернистой наждачной бумаги, положенной на поверочную плиту. Величина зазора по высоте канавки не должна превы­шать 0,052—0,082 мм для верхнего и 0,035— 0,70 мм — для остальных компрессионных колец.

При подборе по цилиндру (рис. 79, б) оп­ределяют зазор в стыке кольца, установлен­ного в цилиндр. Кольцо можно устанавливать в калибр, внутренний диаметр которого равен диаметру цилиндра. При отсутствии или ма­лой величине зазора осуществляют подпили­вание стыков колец личным напильником. При этом плоскости стыков колец должны быть па­раллельны. Техническими условиями установ­лена для каждого двигателя определенная величина зазора. Для компрессионных колец зазор должен быть 0,3—0,5 мм, а для мало­съемных колец —0,15—0,45 мм. При зазоре больше нормального кольца бракуются.

Ремонт поршневого пальца.

Из­ношенные поршневые пальцы восстанавливают хромированием. Осуществляют наращива­ние пористого хрома, который хорошо удержи­вает масло. После нанесения слоя хрома паль­цы шлифуют под необходимый размер. При износе по диаметру более 0,03 мм пальцы ре­монтируют или заменяют новыми. Рекоменду­ется при капитальном ремонте двигателя уста­навливать поршневые пальцы только номи­нального размера. Для облегчения сборки их размеры рассортированы на ряд групп.

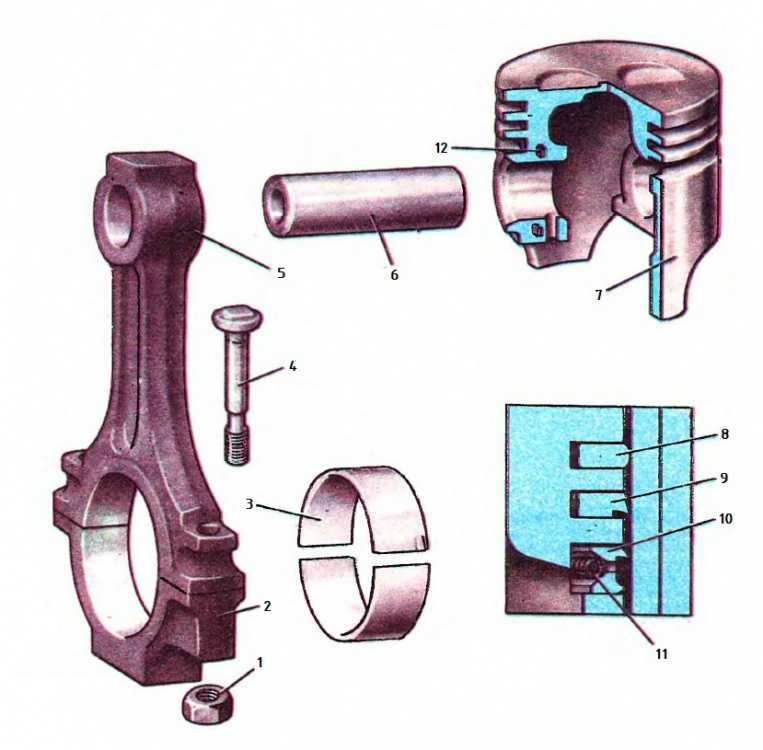

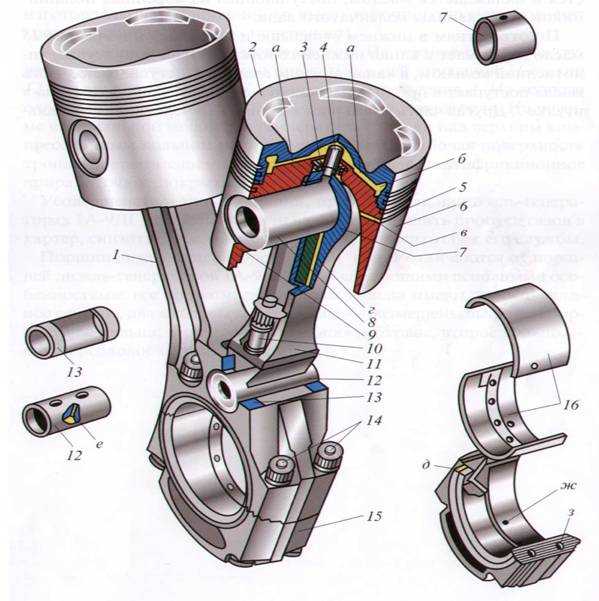

Ремонт шатуна.

Основными дефекта­ми шатуна являются: изгиб и скручивание стержня, износ отверстия втулки верхней го­ловки и отверстия под втулку, износ отверстия и торцовых поверхностей нижней головки.

Изношенные втулки верхней головки шату­на обычно заменяют новыми. Иногда отвер­стие втулки растачивают или развертывают под увеличенный ремонтный размер поршнево­го пальца.

Изношенное отверстие головки под втулку восстанавливают обработкой под ремонтные размеры (шатуны двигателей ЯМЗ-236 и ЯМЗ-238) или шатуны с данным дефектом вы­браковывают (шатуны двигателей ЗИЛ-130, ЗИЛ-164, ГАЗ-51).

Отверстие нижней головки шатуна под вкладыш растачивают и шлифуют под номи­нальный размер после обработки стыковых по­верхностей крышки с шупом. Последние фрезеруют или шлифуют, используя специаль­ные приспособления. При наличии гальваниче­ского участка целесообразно отверстие ниж­ней головки шатуна ремонтировать осталиванием. После осталивания отверстие восстанав­ливают до номинального размера. Этот метод ремонта позволяет сохранить жесткость дета­ли и межцентровое расстояние между отвер­стиями верхней и нижней головок шатуна.

Изгиб и скручивание стержня шатуна уст­раняют правкой. Для правки и контроля шату­нов применяют различные приспособления. На рис. 80 показана одна из конструкций приме­няемых приспособлений. На данном приспо­соблении одновременно проверяют изгиб и скручивание шатуна, а также расстояние меж­ду центрами его головок. При обнаруженных отклонениях, превышающих допустимые вели­чины, шатун правят специальным ключом без снятия с приспособления. При этом верхняя головка шатуна должна занимать положение между вертикальной и горизонтальной пли­тами.

Шатун плотно устанавливается в приспо­соблении при помощи большой скалки 8; про­пущенной через стойки 9. Малую скалку 10 вставляют в обработанное отверстие верхней головки шатуна. Вначале предварительно про­веряют скрученность шатуна. Для этого ша­тун, установленный в горизонтальном положен ним, вручную поворачивают так, чтобы малая скалка 10 поочередно упиралась на сухари сто­ек 11. Наличие зазора укажет о скручивании шатуна.

Определение величины скручивания и изги­ба производится при нахождении шатуна в вертикальном положении. При этом малая скалка 10, соприкасаясь с упорами коромысла 4, находится в контакте с штифтами 2 индика­торов 1 и 7, которые указывают величину скру­ченности шатуна. Индикатор 5 устанавливает отклонение расстояния между осями отверстий верхней и нижней головок, а индикатор 6 — непараллельность осей отверстий.

После правки и контроля, резко перемещая рукоятку 13, выбивают большую скалку 8, ос­вобождая шатун.

Перед началом работы индикаторы приспо­собления настраивают по эталонному шатуну.

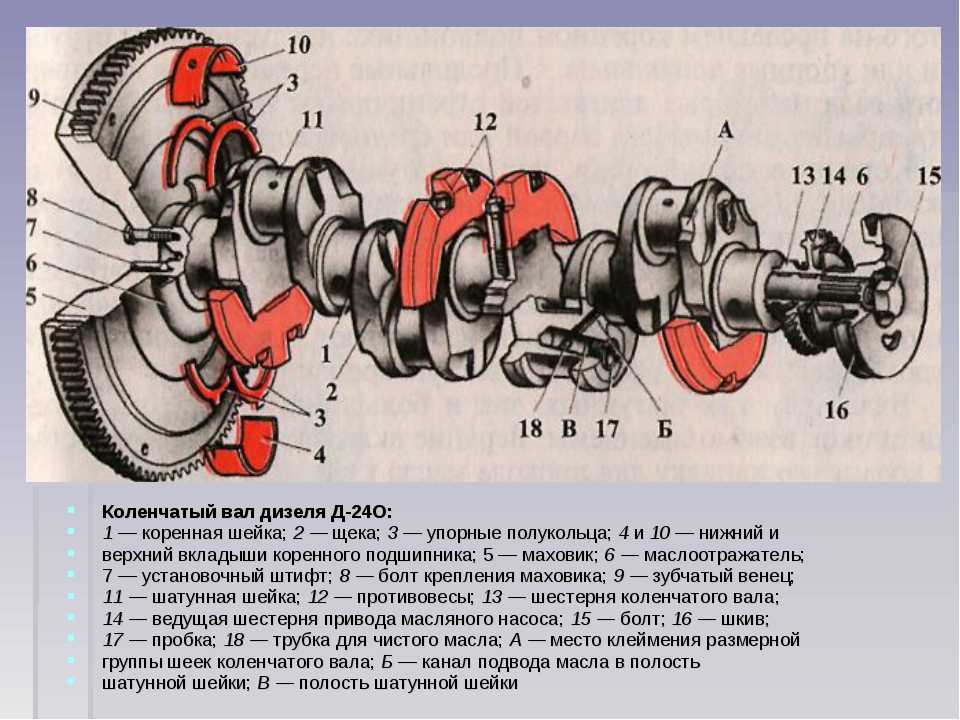

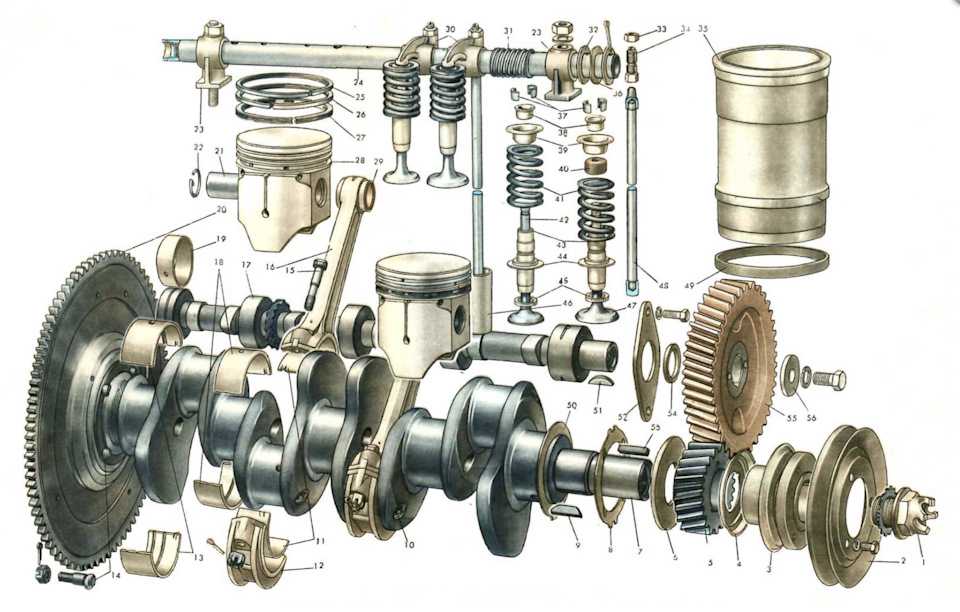

Ремонт коленчатого вала.

Ос­новными дефектами коленчатого вала являют­ся: изгиб, износ шатунных и коренных шеек, износ отверстия под подшипник ведущего ва­ла коробки передач и отверстий фланца вала под болты крепления маховика.

Изгиб коленчатого вала двигателя прове­ряют на стенде, на призмах, установленных на контрольной плите или в центрах токарного станка при помощи индикатора. Изгиб (биение средней коренной шейки относительно край­них) свыше допустимого по техническим усло­виям устраняют правкой на прессе.

Коленчатый вал устанавливают на призмы крайними коренными шейками, а штоком пресса через медную или латунную прокладку давят на среднюю шейку со стороны, противоположной изгибу. При этом величина прогиба должна быть примерно в 10 раз больше устраняемого изгиба. Вал выдерживают под нагрузкой на прессе в течение 2—4 мин. После правки ре­комендуется вал подвергнуть термической об­работке, т. е. нагреть до 180—200°С и выдер­жать при этой температуре в течение 5—6 ч. Затем вал проверяют на биение. Биение сред­них шеек по отношению к крайним шейкам не должно превышать 0,05 мм.

Изношенные шатунные и коренные шейки коленчатого вала восстанавливают шлифова­нием под ремонтный размер. Устанавливают один ремонтный размер для всех шатунных шеек и один ремонтный размер для коренных шеек в зависимости от наименьшего диаметра, полученного в результате обмера и рекомен­дуемого техническими условиями ремонтного размера. Завершают обработку шеек вала по­лированием или суперфинишированием до по­лучения требуемой шероховатости поверхно­сти. Затем промывают масляные каналы и на­ружную поверхность вала керосином в специ­альной ванне.

В тех случаях, когда использованы все ре­монтные размеры и дальнейшее уменьшение диаметра вала недопустимо, а прочность его достаточна, шейки можно восстанавливать на­плавкой с последующей обработкой под номи­нальный размер.

При восстановлении шеек коленчатого вала важна правильно выбрать установочные базы. Рекомендуется устанавливать коленчатый вал на станке на те же базовые поверхности, кото­рые применялись при изготовлении. Тогда по­лучаются минимальные погрешности, связан­ные с его установкой. В конструкциях коленча­тых валов двигателей ЗИЛ-130, ГАЗ-53, ЯМЗ-236 и других предусмотрены фаски с двух сторон (со стороны отверстия под храповик и отверстия под шариковый подшипник направ­ляющего конца ведущего вала). Данные фаски принимают в качестве установочных баз. Предварительно их проверяют и при необходи­мости зачищают или исправляют.

В конструкциях коленчатых валов двигате­лей ГАЗ-51, ЗИЛ-164 центровые отверстия, ис­пользуемые при изготовлении, в последующем удаляются. Поэтому необходимо при шлифо­вании шеек коленчатого вала правильно выб­рать новые установочные базы, которые бы удовлетворяли предъявляемым требованиям. Для таких валов можно принимать за устано­вочные базы: при шлифовании .коренных шеек — фаску отверстия под храповик и отвер­стие под подшипник направляющего конца ве­дущего вала, при шлифовании шатунных ше­ек— шейку под шестерню и наружную цилиндрическую поверхность фланца под маховик. Для обеспечения требуемой точности обработ­ки выбранные установочные поверхности пред­варительно подготавливают.

В качестве технологической базы могут быть приняты прошлифованные коренные шей­ки при шлифовании шатунных шеек. При этом ось вращения шатунных шеек должна точно совпадать с осью шпинделя станка.

Износ отверстия под подшипник ведущего вала коробки передач восстанавливают поста­новкой втулки. На рис. 81 приведен эскиз вос­становленного коленчатого вала двигателя ЗИЛ-130, На токарно-винторезном станке рас­тачивают отверстие в вале до диаметра затем запрессовывают ремонтную втулку до упора, растачивают отверстие во втулке до размера 52 и снимают фаску 3X30°

Изношенное отверстие во фланце вала под болты крепления маховика обрабатывают раз­верткой до ремонтного размера в сборе с ма­ховиком. При сборке ставят болты крепления маховика увеличенного ремонтного размера.

После ремонта необходимо осуществить контроль коленчатого вала для установления качества выполненных работ и выявления воз­можных раковин и трещин.

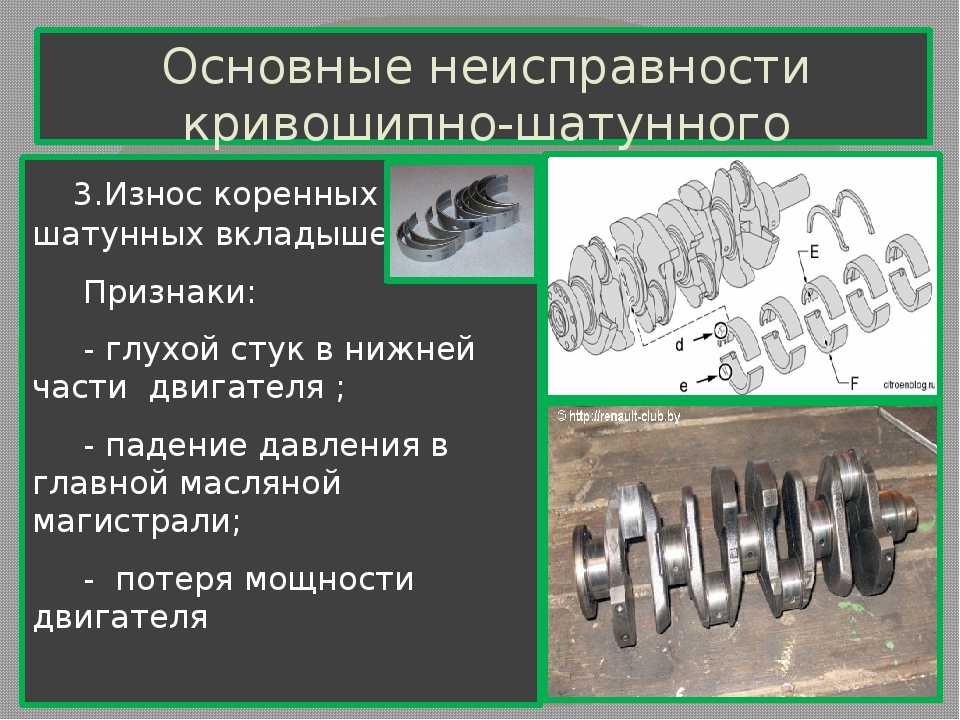

Замена подшипников.

Подшипни­ки для шатунных и коренных шеек коленчато­го вала изготовлены в виде стальных тонко­стенных вкладышей, с внутренней стороны за­литых антифрикционным сплавом. Заводы вы­пускают вкладыши как номинального, так и ремонтного размеров. При износе их осуществляют замену вкладышей без какой-либо до­полнительной подгонки. Вкладыши заменяют только парами.

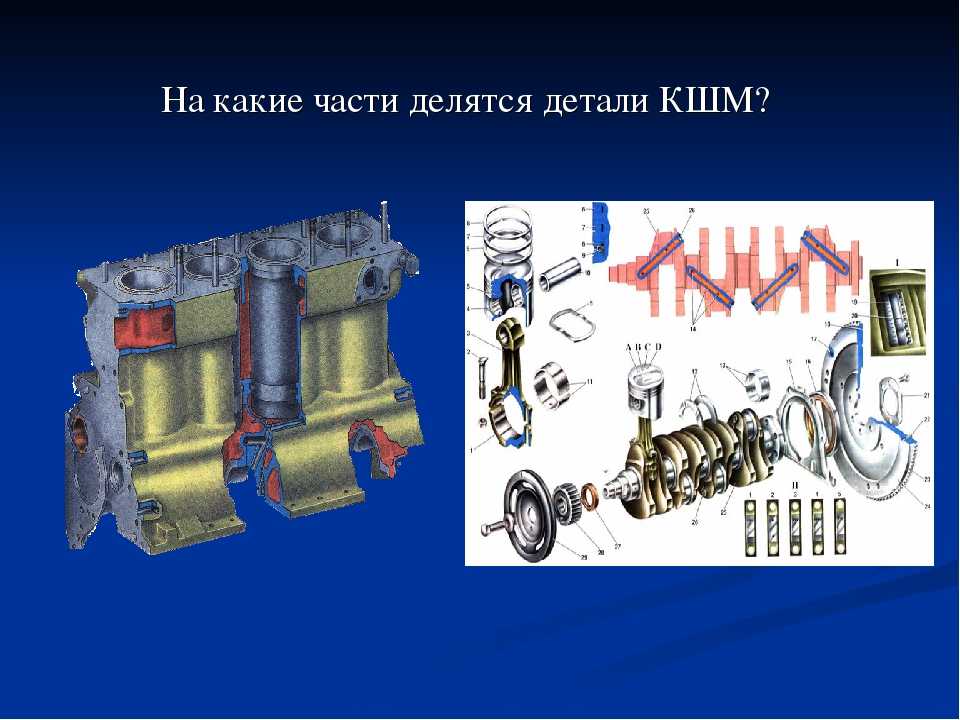

Ремонт блока и деталей кривошипно-шатунного механизма

Ремонт блока и деталей кривошипно-шатунного механизма

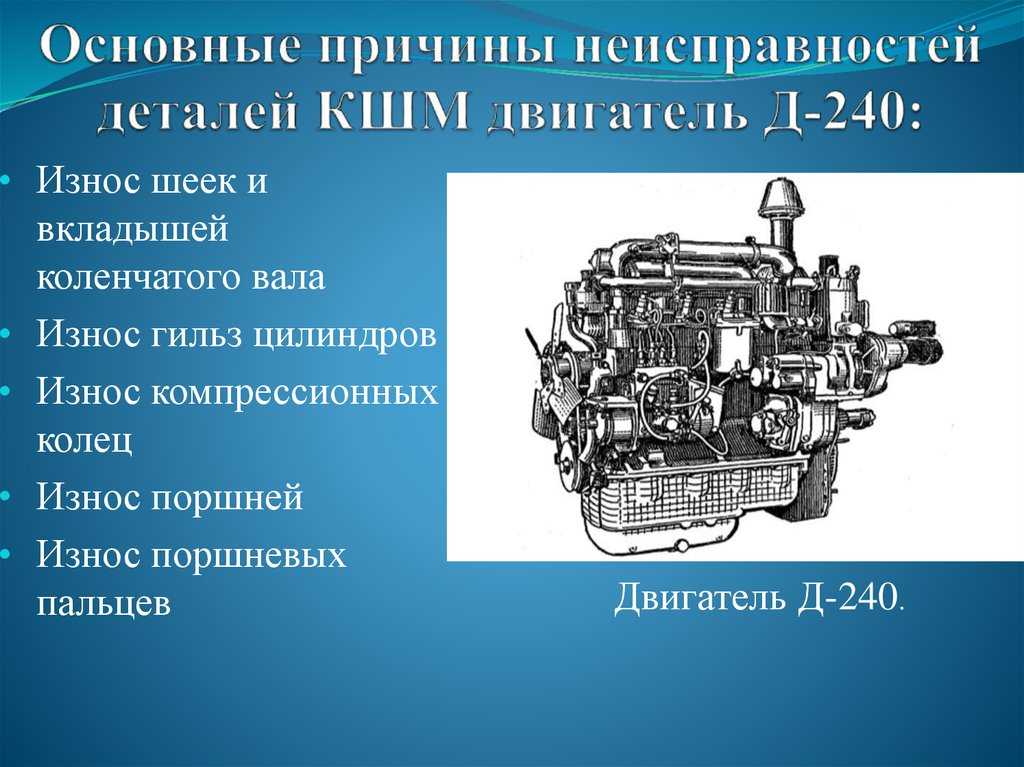

Блок цилиндров. Неисправностями блока цилиндров являются трещины, пробоины, изломы фланцев, срыв резьбы в отверстиях блока под шпильки и болты, износ постелей — гнезд под вклады­ши коренных подшипников.

Блоки с изломами и трещинами между отверстиями под гиль­зы цилиндров и в нижних стенках опорных подшипников колен­чатого вала выбраковывают. Трещины в стенках водяной рубаш­ки и картерного пространства заваривают сваркой с постановкой накладок или без них. Концы трещин засверливают сверлом диаметром 4 мм. Кромки трещин разделывают и заваривают электродами марки ОЗЧ-З диаметром 4 мм на постоянном токе обратной полярности, силой тока 110—130 А. Для холодной за­варки трещин применяют сварочную проволоку ПАНЧ-11 диа­метром 1,2 мм. Заваривают трещины участками. Необходимо избегать перегрева блока и возобновлять сварку только после охлаждения шва на предыдущем участке до 40—50° С. Постели под вкладыши восстанавливают холодной или горячей (дуго­вой и газовой) наплавкой. Перед наплавкой изношенные или поврежденные гнезда растачивают на 0,3—0,4 мм. Применяют газовую наплавку латунью Л63 или припоем Ломна 49-1-10-02. Чтобы избежать появления трещин, поверхность вблизи изно­шенной постели подогревают до 500—700 °С. Постели под вкла­дыши можно восстановить также контактной приваркой к изно­шенным поверхностям стальной ленты на установке 011-111.

Наплавленные гнезда растачивают борштангой с резцами на специальном станке или универсальном приспособлении. При оборудовании приспособления механическим приводом все по­стели растачивают одновременно.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Отремонтированный блок цилиндров подвергают гидравли­ческому испытанию на герметичность водяной рубашки под дав­лением 0,4 МПа; течь воды и каплеобразование на стенках не допускаются.

При сборке блока цилиндров соблюдают следующие техни­ческие требования. Смазочную систему блока промывают под давлением, затем опрессовывают моторным маслом, подогретым до температуры 60—70° С, в течение 3 мин давлением 0,3 МПа; течь масла через соединения не допускается.

Водяную полость блока в сборе с гильзами подвергают гид­равлическому испытанию под давлением не менее 0,4 МПа в течение не менее 3 мин; течь воды и каплеобразование, а также течь воды через уплотнения гильз цилиндров не допускаются.

Шпильки крепления крышек коренных подшипников затяги­вают до отказа. Крышки коренных подшипников после затяжки гаек крепления должны плотно прилегать по плоскостям разъ­ема к блоку. Щуп 0,03 мм не должен входить в стык между сопрягающимися деталями.

Перед сборкой блок очищают от загрязнений, промывают и продувают сухим сжатым воздухом маслоподводящие каналы. Очищают водяную рубашку блока от накипи. Запрессовывают втулки распределительного вала в отверстия блока. Подбирают гильзы цилиндров по размерным группам. В блок рекомендуется устанавливать гильзы одинаковых групп. Надевают на гильзы блока уплотнительные резиновые кольца и запрессовывают гиль­зы в блок.

Гильзы цилиндров. Характерными неисправностями гильз цилиндров являются износ по внутреннему диаметру, отклоне­ние от плоскостности нижнего торца опорного бурта, сколы и трещины.

При снятии гильзы сливают масло из картера и воду, из системы охлаждения. Снимают поршень с шатуном. Закрывают шейки коленчатого вала, чтобы предохранить их от повреждений и от попадания в каналы посторонних частиц. Вынимают гильзу цилиндра из блока, пользуясь приспособлением (рис. 93, а).

Изношенные гильзы цилиндров по внутреннему диаметру вос­станавливают растачиванием, хонингованием и полированием на ремонтный размер под ремонтные поршни и поршневые коль­ца, увеличенные по наружному диаметру. При наличии обору­дования гильзу цилиндров обрабатывают по внутреннему диа­метру методом предварительного силового хонингования с после­дующим чистовым хонингованием и полированием. При уста­новке отремонтированных гильз в блок необходимо для обеспе­чения выступания нижнего опорного бурта над плоскостью блока в пределах 0,070—0,330 мм подложить под бурт дополнительное кольцо, компенсирующее подрезку его торца. Отремонтированные гильзы цилиндров, так же как и новые, сортируют на размерные группы по наименьшему внутреннему диаметру. Индекс размерной группы выбивают на верхнем торце гильзы.

В отремонтированные гильзы устанавливают при сборке дви­гателя поршни ремонтного размера одной и той же группы (в гильзы группы М устанавливают поршень группы Мит. д.) и поршневые кольца ремонтного размера.

Перед установкой гильз очищают посадочные поверхности в блоке цилиндров и гильзах. Затем надевают медное кольцо на верхний пояс гильзы. После этого вставляют гильзы (без рези­новых колец) в отверстия блока и запрессовывают их в блок с помощью приспособления (рис. 93,6).

Проверяют размер, овальность и конусность внутренней по­верхности гильзы, а также выступание бурта гильзы над плос­костью блока приспособлением с индикатором в четырех точ­ках вокруг гильзы (рис. 94). Высота выступания дол‘Жна быть 0,07—0,33 мм. Разность четырех диаметрально противоположных измерений не должна превышать 0,08 мм. Разность в высту- паниях гильз, прижимаемых одной головкой цилиндров, допус­кается не более 0,08 мм. После этого наносят метки на торцах гильзы и блоке для установки гильзы и вынимают гильзу из блока.

Устанавливают новые резиновые кольца уплотнения в канав­ки гильз. Смазывают суриком нижний посадочный поясок гильзы и уплотнительные кольца. Устанавливают гильзы в блок с по­мощью приспособления (см. рис. 93, б), совмещая метки на торцах гильз и блока при установке.

Рис. 93. Выпрессовка (а) и запрессовка (б) гильз цилиндров:
1 — блок, 2— приспособление для выпрессовки гильз, 3 — приспособление для запрес­совки гильз

Рис. 94. Замер выступания гильзы цилиндров над плоскостью блока:
1 — блок, 2 — индикатор, 3 — гильза

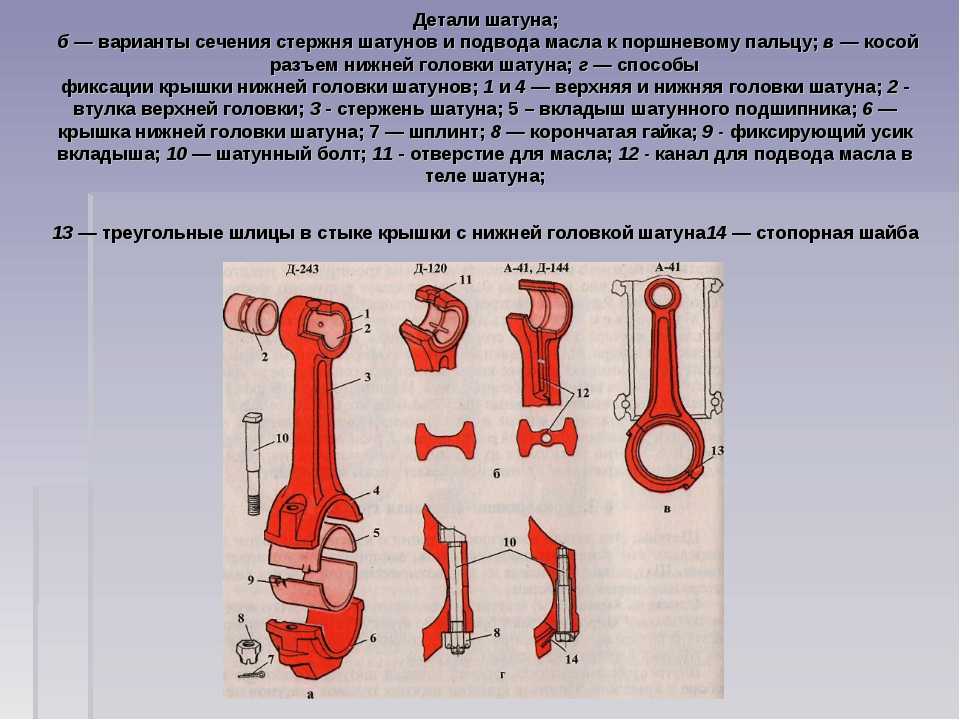

Шатун. Неисправностями шатуна являются: деформация и износ отверстия нижней головки шатуна под вкладыши; изгиб и скручивание стержня; ослабление посадки втулки; износ от­верстия втулки верхней головки; износ вкладышей нижней го­ловки; уменьшение расстояния между осями верхней и нижней головок.

Шатуны проверяют на магнитном дефектоскопе на отсутствие трещин, замеряют диаметры отверстий нижней и верхней го­ловок, изгиб стержня.
Изгиб шатунов проверяют на приборе, показанном на рис. 95, следующим образом. Шатун устанавливают на оправ­ку, и палец прибора прижимают к плите и контролируют изгиб и скручивание с помощью индикаторов. Шатуны бра­куют, если они имеют трещины, скручивания или изгиб, превы­шающие допустимые.

Рис. 95. Проверка шатуна на изгиб (а) и скручивание (б):
1 — шатун, 2 — индикатор, 3 — призма, 4 — плита, 5 — палец, 6 — оправ­ка

Износ отверстия нижней головки шатуна восстанавливают растачиванием отверстия на ремонтный размер с последующей установкой при сборке двигателя вкладышей с увеличенным на 0,5 мм наружным диаметром. Деформацию отверстия нижней головки устраняют методом взаимной притирки плоскостей разъ­ема крышки и стержня с применением абразивной пасты сле­дующего состава (в процентах): шлифовальный порошок М63—30—40, масло веретенное — 40—60, стеарин — 10—20. При притирке плоскостей разъема крышки и стержня обеспечивается равномерный съем металла, создается хороший контакт сопря­гаемых поверхностей, а также уменьшается размер отверстия на 0,2—0,3 мм, что обеспечивает припуск металла под хонин- гование этого отверстия в номинальный размер.

Рис. 96. Схема притирки плоскостей разъема шатуна и крышки:
1 — шатун, 2 — зажимное устройство, 3 — води­ло, 4 — крышка шатуна, 5 — пневматический ме­ханизм, 6 — ползун, 7 — кривошипно-шатунный
механизм

Притирку производят на специальном станке (рис. 96). Зажимное устройство шатуна выполнено в форме полуци­линдра, диаметр которого соответствует диаметру отверстия нижней головки шатуна. Кривошипно-шатунный механизм, получающий движение от электродвигателя через редуктор, сообщает ползуну возвратно-поступательное движение. Ползун связан с водилом и устройством, которые сообщают крышке шатуна возвратно-поступательное движение и обеспечивают прижим ее к шатуну в процессе притирки. Усилие прижима крышки к шатуну создается пневматическим механизмом.

Вместо совместной притирки можно прошлифовать плоскости шатуна и крышки. При изгибе стержня шатуна, не превышаю­щем 1 мм, растачивают верхнюю головку на ремонтный размер и обрабатывают ее торцы с двух сторон на плоскошлифоваль­ном станке.

При ослаблении посадки втулки отверстие в верхней головке ее растачивают на ремонтный размер. В расточенное отверстие запрессовывают со стороны скругленной кромки ремонтную втулку.Отверстие в бронзовой втулке растачивают на алмазно-рас­точном двухшпиндельном станке.
Изношенные отверстия в верхней и нижней головках шатуна можно восстанавливать также железнением и последующей обработкой на номинальный размер.

После растачивания втулки верхней головки проверяют от­клонение от параллельности осей отверстий во втулке и нижней головке стержня шатуна, а также отклонение этих осей от одной плоскости.

Поршень. Неисправностями поршня являются: грубые риски, надиры, вмятины на головке поршня выше верхнего компрес­сионного кольца, на юбке поршня; износ направляющей юбки поршня и отверстия под поршневой палец; отложения нагара на головке поршня и в канавках под поршневые кольца.

Поршни, имеющие трещины, грубые- забоины и вмятины на канавках под поршневые кольца, обгорание кромок камеры сго­рания, бракуют.
Изношенное отверстие под поршневой палец растачивают на ремонтный размер. Отклонение от перпендикулярности расточен­ного отверстия под поршневой палец относительно оси юбки поршня должно быть не более 0,04 мм на длине 100 мм.

Нагар с поршня удаляют скребками из твердых пород древе­сины после погружения поршня в специальный раствор, подо­гретый до температуры 90—100° С на 15—60 мин в зависимости от состояния поверхности. Раствор содержит на 1 л воды по 10 г кальцинированной соды и натриевого жидкого стекла и 60 г хозяйственного мыла. Можно также пользоваться следую­щим составом: 80—100 г моющего препарата МЛ-51 на 1 л воды. После размягчения нагара поршни извлекают из раствора, опускают в ванну с водой и снимают нагар салфеткой. Остав­шийся нагар удаляют ветошью с кальцинированной содой.

Канавки под поршневые кольца и отверстия для стока масла очищают скребками из твердых пород древесины. Для пре­дотвращения задиров и царапин нельзя применять для очистки канавок сломанные поршневые кольца, металлические скреб­ки и т. п. Небольшие надиры и риски на верхней части поршня (до первого компрессионного кольца) зачищают надфилем. Поршни, имеющие грубые риски, надиры, вмятины, заменяют. Поршневые пальцы восстанавливают методом раздачи в нагре­том состоянии пуансоном в специальном приспособлении с последующей термической обработкой-, шлифованием и полиро­ванием.

Втулки верхней головки шатуна (бронзовые) восстанавли­вают методом осадки в специальном приспособлении.

При подборе шатунов и поршней по массе следует иметь в виду, что выбитая на них первая цифра обозначает сотни, вторая — десятки граммов. Масса поршня указана на днище, а масса шатуна — на боковой поверхности крышки в месте при­лива под шатунный болт.

Отверстия верхних головок шатунов при износе и овальности растачивают на станке УРБ-ВП-М. После расточки подбирают или подгоняют втулки, чтобы после запрессовки величина натя­га соответствовала чертежу. При запрессовке втулки в верхнюю головку шатуна отверстия для смазки во втулке и шатуне долж­ны совпадать.

Для создания необходимой величины натяга или зазора в сопряжении бобышка поршня — поршневой чпалец поршень и поршневой палец подбирают по размерным группам. Размерные группы на поршне и поршневом пальце обычно маркируют краской буквенными или цифровыми индексами. При монтаже поршневого пальца его размерная группа (маркировка) должна быть одинаковой с размерной группой (маркировкой) поршня. Если при ремонте используют поршневые пальцы ремонтных раз­меров, отверстия в бобышках поршня развертывают под ремонт­ный размер так, чтобы в сопряжении был нормальный натяг (зазор).

От правильности подбора комплекта поршневых колец во многом зависит долговечность работы деталей цилиндропорш- невой группы.
Поршневые кольца подбирают в зависимости от величины зазора в замке, от сопряжения поршневых колец с канавками поршня, по прилеганию наружной поверхности колец к калибру и их упругости.

Упругость поршневых колец проверяют на приспособлении, показанном на рис. 97. Для этого поршневое кольцо устанав­ливают на площадку приспособления и сжимают его до нор­мального зазора в стыке.

Поршневые кольца надевают на поршень при помощи приспо­собления, допускающего расширение колец не более 0,5 мм отно­сительно наибольшего диаметра юбки поршня.

Поршневые кольца должны располагаться в канавках порш­ня свободно, при вращении поршня в горизонтальном положе­нии вокруг своей оси кольца должны плавно перемещаться в канавках и утопать в них под действием’ собственной массы. Замки соседних колец разводят в противоположные стороны.

При сборке шатуна и поршня с шатуном необходимо соблю­дать следующие требования. На дизель устанавливают шатуны одной группы. Раскомплектовка крышки и шатуна не допус­кается.

При сборке шатуна с вкладышами необходимо обратить вни­мание на маркировку вкладышей: их размеры должны соответ­ствовать сопрягаемым с ними шейкам коленчатого вала.

Рис. 97. Определение упругости поршневых колец:
1 — приспособление для определения упругости, 2 — поршневое кольцо

Диаметр отверстий во вкладышах, установленных в шатун, измеряют в плоскости, перпендикулярной плоскости разъема шатуна и крышки (рис. 98).

Поршневые кольца надевают на поршень, пользуясь щип­цами (рис. 99).

Поршневые кольца должны без заеданий, легко проворачи­ваться по всей канавке вокруг поршня.

Рис. 98. Определение на­именьшего размера диаметра в шатунных вкладышах:
1 — тиски, 2 — шатун, 3 — ин­дикатор

Рис. 99. Установка поршневых колец с помощью разжимных щипцов:
1 — разжимные щипцы, 2 — порш­невое кольцо, 3 — поршень

Рис. 100. Замер зазоров между порш­невым кольцом и канавкой поршня (а) и в стыке поршневого кольца (б):
1 — поршень, 2 — щуп, 3 — поршневое кольцо

Коленчатый вал. Неисправностями коленчатого вала являют­ся: износ, задиры и повышенная овальность и конусность поверх­ности шатунных и коренных шеек; повышенное биение корен­ных шеек; повреждение центровых отверстий; трещины и обломы на противовесах; износ шпоночных пазов и маслосгонных резьб.

Зазор в стыке кольца, поставленного в цилиндр, а также торцовый зазор между кольцом и канавкой поршня определяют с помощью щупа (рис. 100).

Коленчатые валы, поступившие в ремонт после мойки, про­веряют на наличие трещин на магнитном дефектоскопе. Перед мойкой вывинчивают пробки-заглушки из шатунных шеек, тща­тельно очищают от грязи и под давлением промывают полости шеек и маслоподводящих трубок. Шлифуют вал с вывинченными пробками-заглушками.

Шейки вала проверяют на наличие трещин, овальности, ко­нусности и износа, контролируют состояние центров, выявляют повреждения или износ шпоночных канавок, состояние и надеж­ность крепления противовесов.

На шейках коленчатого вала не допускаются трещины на галтелях шеек; на поверхностях шеек на расстоянии менее 10 мм от торцов щек; на кромках масляных каналов трещины длиной свыше 6 мм в зонах, расположенных под углом (45±15)° к оси шейки; расположенные под углом более 30° к оси вала и на расстоянии менее 10 мм одна от другой.

Коленчатые валы, имеющие задиры, износ шеек, трещины на поверхности, подлежат ремонту — перешлифовыванию, кроме ва­лов с указанными выше трещинами, при наличии которых валы выбраковывают.

Трещины заваривают с помощью сварочного полуавтомата А-547У в среде углекислого газа заподлицо с основным метал­лом проволокой Св-08Г2С диаметром 1 мм (напряжение 20— 22 В, скорость сварки 25—30 м/ч, расход углекислого газа 6—8 л/мин). Заварку выполняют участками длиной 8—10 мм с последующей проковкой участка и его остыванием до темпе­ратуры окружающего воздуха. После заварки шейки шлифуют до ремонтного размера на круглошлифовальном станке. Затем полируют вал шлифовальной шкуркой, промывают и проводят окончательный контроль шеек (диаметр, геометрия, отсутствие трещин).

Шейки коленчатых валов при капитальном ремонте пере­шлифовывают на ремонтные размеры под размеры ремонтных вкладышей. Для одного вала все одноименные шейки должны быть одного ремонтного размера. При шлифовании шатунных шеек коленчатый вал устанавливают в центросмеситель шлифо­вального станка на размер радиуса кривошипа. После шлифо­вания острые кромки масляных каналов необходимо притупить и заполировать. Полируют шейку после шлифования в центрах шлифовального станка деревянными жимками, внутренняя по­верхность которых покрыта кожей. На кожу укладывают шли­фовальную шкурку и смазывают эмульсией (керосин освети­тельный— 80%, масло индустриальное — 20%) или автолом. Для полирования применяют пасты ГОИ и пасты, приготовлен­ные из микропорошков М28, М20, Ml4. Порошки смешивают с автолом и наносят на кожу.Шпоночные канавки ремонтируют при зазоре между шпонкой и канавкой более 0,3 мм. Трехгранным напильником и шабером выправляют (опиливают) изношенную стенку канавки и на такой же размер опиливают другую стенку. В исправленный шпоночный паз ставят ступенчатую шпонку.

Если глубина маслосгонной резьбы на задней коренной шейке меньше 1,5 мм, ее восстанавливают до нормального раз­мера на токарно-винторезном станке резцом специального про­филя. Профиль резьбы проверяют шаблоном.

При сборке и установке коленчатого вала необходимо руко­водствоваться следующими требованиями. Коленчатый вал ба­лансируют высверливанием металла в противовесах, поэтому противовесы не допускается снимать, переставлять или под­вергать обработке. В случае замены противовесов коленчатый вал в сборе подвергают динамической балансировке относи­тельно коренных шеек.

Продольный люфт коленчатого вала проверяют индикатором или щупом. После проверки осевого люфта присоединяют шатун.

При затянутых гайках шатунных болтов и крышек коренных подшипников коленчатый вал должен плавно проворачиваться от усилия руки, приложенного к рычагу с плечом 500 мм, за­крепленному на фланце вала.

Как снять и установить кривошип

10 сентября 2015 г.
/
Crank Service

Эта статья поможет вам идентифицировать кривошипно-шатунную систему, установленную на вашем велосипеде, и направит вас к статье, в которой описан полный процесс снятия и установки.

1

Идентификация системы кривошипа

Шатуны — это рычаги, которые соединяют педали со шпинделем каретки. Шатуны оснащены зубчатыми звездочками, называемыми звездочками, которые приводят в движение цепь. Шатуны
могут быть сняты для замены шатунов или звездочек, обслужите
подшипники каретки или для очистки звездочек. Крэнк
системы в последние годы усложнились. Знать
варианты обслуживания, которые вам понадобятся, чтобы знать тип кривошипа и
тип подшипниковой системы каретки, установленной на велосипеде.

Если вы не знаете, какая у вас кривошипная система, вы можете использовать приведенное выше видео или информацию в этой статье ниже, чтобы определить тип кривошипа.

2

Самовыдвигающиеся шатуны

Самовыдвигающаяся система с отверстиями для штифтов в стопорной крышке

Самораспаковывающаяся система с отверстием в стопорной крышке

В самоизвлекающихся кривошипных системах съемник эффективно встроен в кривошип. В самораспаковывающихся системах используются кольца с резьбой, похожие на пылезащитный колпачок кривошипа. Однако эти стопорные кольца кривошипа навинчиваются на болт кривошипа, так что, когда болт кривошипа ослабляется, плечо болта прижимается к кольцу, которое, в свою очередь, медленно отталкивает рычаг от шпинделя. Никаких дополнительных инструментов для снятия кривошипа не требуется. Самораспаковывающиеся системы существуют как в двухкомпонентном, так и в трехкомпонентном исполнении.

Снятие и установка кривошипа: самораспаковывающийся

3

Двухкомпонентные шатуны с прорезями

Кривошип Shimano® Hollowtech II®

Рукоятка типа FSA® MegaExo®

Во многих шатунах Shimano® и некоторых шатунах FSA® используется двухкомпонентная компрессионная система с прорезями. У них есть левый кривошип с компрессионным пазом, который закреплен двумя стяжными болтами, и правый кривошип со встроенным шпинделем. В этих системах используются внешние чашки подшипников, и для них не требуется обычный съемник кривошипа.

Снятие и установка кривошипа: двухкомпонентный компрессионный паз с прорезью

4

Шатуны Campagnolo® Power-Torque™

Кривошип Power-Torque™ использует шпиндель, встроенный в кривошип со стороны привода. Левый шатун снимается, чтобы добраться до подшипников или снять правый шатун.

Снятие и установка кривошипа: Campagnolo® Power-Torque™

5

Шатуны Campagnolo® Ultra Torque™

Ultra-Torque™ — это запатентованная система шатунов, используемая компаниями Campagnolo® и Fulcrum®. В этой системе и левый, и правый шатуны оснащены половиной системы шпинделя с зубьями, выточенными на каждом конце шпинделя. Хотя Ultra-Torque™ использует внешние чашки подшипников, подшипники не интегрированы. Вместо этого подшипники устанавливаются на шатуны.

В левой боковой чашке имеется «волнистая шайба». Эта шайба используется для учета различий в ширине корпуса рамы и эффективно действует как регулировка подшипника.

Снятие и установка кривошипа: Campagnolo® Ultra Torque™

6

Трехкомпонентные шатуны

Частями трехкомпонентного шатуна являются левый рычаг, правый рычаг и вал оси. Шпиндель удерживается на месте подшипниками в раме. Оба кривошипа необходимо снимать для обслуживания или замены подшипников системы из трех частей. Как левый, так и правый шатуны будут иметь шатунные болты в рычагах.

Трехкомпонентные шатуны обычно имеют один из двух интерфейсов: квадратные рычаги шпинделя или шлицевые рычаги шпинделя.

Снятие и установка шатунов: Трехкомпонентные

Трехкомпонентные шатуны BMX

Многие велосипеды BMX и велосипеды для фристайла используют уникальную систему шатунов, в которой используется шпиндель с 48 шлицами. Процесс обслуживания этих систем шатунов немного отличается от стандартных систем, состоящих из трех частей.

Снятие и установка кривошипа: трехкомпонентный тип BMX

7

Цельные шатуны

Цельные шатуны можно найти на некоторых старых велосипедах Schwinn®, многих детских велосипедах и велосипедах BMX, а также на многих велосипедах универмага.
