Ременная передача ЧПУ

Для передачи вращательного движения от электродвигателей к рабочим органам станка используются различные системы. Одним из наиболее простых и эффективных вариантов считается ременная передача ЧПУ, способная надежно связать движущиеся элементы. О том, как она работает, стоит поговорить более подробно.

Ременная передача ЧПУ

Ременная передача — это система из двух шкивов (ведущий и ведомый), между которыми натянут прочный ремень. Обычно используются передающие вращения от ведущего шкива двигателя на ведомый, приводящие в движение рабочий орган. Варьируя диаметр шкивов, можно изменять передаточное число, т. е. скорость вращения ведомого элемента.

В оборудовании с ЧПУ ремни предназначены для передачи движения на оси движения рабочего инструмента. Помимо вращения, они преобразуют вращательное движение в поступательное. Для этого предусмотрено промежуточное звено, которое за счет трения заставляет двигаться ведомый элемент.

При передаче мощности важное значение придается углу обхвата ремнем шкива и натяжению ремня. Для регулировки этих параметров дополнительно устанавливаются шкив-ролик для изменения угла обхвата и натяжные ролики.

Виды ременных передач ЧПУ

Ременные передачи для  станков с ЧПУ  классифицируются по нескольким параметрам:

1. По внешнему виду различаются плоскоременный, клиноременный, поликлиноременный, круглоременный и зубчатоременный типы. Наибольшее распространение находят клиновые и поликлиновые. Они наиболее эффективны для маломощных приводов. Для станков повышенной мощности чаще всего применяются зубчатые варианты.
2. По расположению валов (шкивов). Оси валов могут располагаться параллельно или пересекаться. В первом случае обеспечивается охват шкивов в одном направлении или в противоположных направлениях. По количеству шкивов различаются одно- и двухшкивные варианты, а также ступенчатошкивный тип. Один ремень охватывает два или более валов. Система может комплектоваться вспомогательными роликами: натяжными и направляющими.
3. Материал. В зависимости от нагрузок и назначения ремни могут изготавливаться из кожи, х/б или прорезиненной ткани, полиуретана. Клиновидные выполняются из ткани прорезиненного типа.
4. Профиль. В металлорежущих станках с ЧПУ чаще всего применяются клиновидные ремни.

Тип ремня выбирается с учетом конкретного назначения, нагрузок и скорости вращения. От надежности этой системы зависит работоспособность всего станка.

Ременная передача имеет такие преимущества:

• обеспечение плавного хода;
• бесшумность;
• устойчивость к перегрузкам и вибростойкость;
• простота обслуживания, отсутствие смазки;
• передача мощности на значительное расстояние;
• возможность установки систем контроля и предохранения;
• возможность ручной регулировки;
• способность обеспечивать высокоскоростные режимы;
• простота установки и натяжения.

 Важно!  Обрыв ремня не ведет к поломке всего привода, а только к остановке станка. В пользу ременной передачи говорит и пониженная ее стоимость.

Следует отметить и определенные минусы:

• значительные габариты элементов системы, особенно шкивов;
• при проскальзывании наблюдается снижение передаваемой мощности;
• существенная нагрузка на валы;
• ограничения по передаваемой мощности;
• повышение вероятности появления неисправности при загрязнении элементов системы;
• необходимость постоянного контроля износа, частая замена при значительных нагрузках.

В целом, преимущества преобладают над недостатками, что и объясняет популярность использования такой передачи. При обеспечении оптимального угла обхвата и натяжения создаются все условия для эффективной работы станков. Соблюдение правил эксплуатации и периодическое обслуживание повышает надежность конструкции.

Использование в зависимости от типа ременной передачи

В станках могут использоваться ременные передачи разного типа:

1. Плоские. При работе на высоких скоростях и при значительных межосевых расстояниях используется передача открытого типа, когда шкивы имеют параллельные оси и вращаются в одном направлении. Этот вариант обеспечивает достаточно высокий КПД и долговечность. Плоские ремни можно использовать на шкивах ступенчатого типа, когда за счет такого их строения обеспечивается изменение скорости вращения ведомого шкива (при постоянстве частоты вращения ведущего вала). Применяются такие ремни и при перекрестной передаче вращения, т. е. при вращении валов в разные стороны. Для регулировки угла обхвата меньшего шкива используются натяжные ролики.
2. Клиновидные. Ремень имеет трапециевидный профиль, а шкивы – соответствующую канавку. Эта система рассчитана на передачу значительных усилий, но КПД ее имеет пониженное значение. Клиновидные ремни работают эффективно при небольшом межосевом расстоянии и высоком передаточном числе.

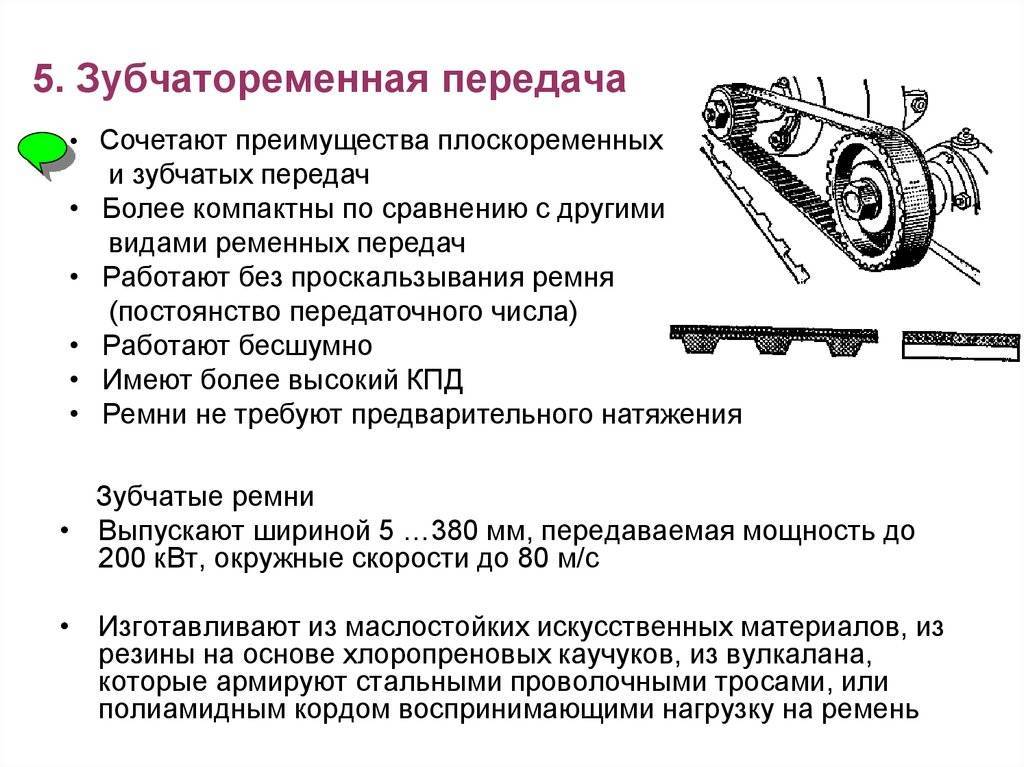

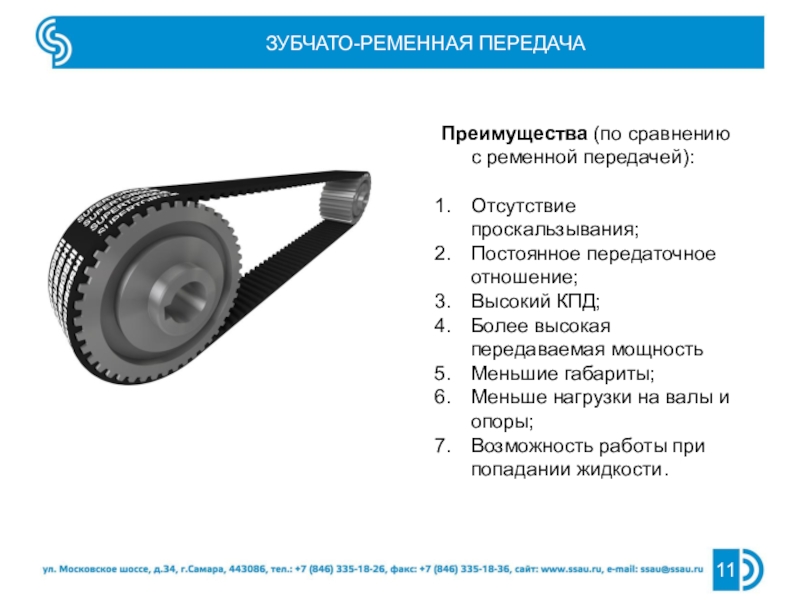

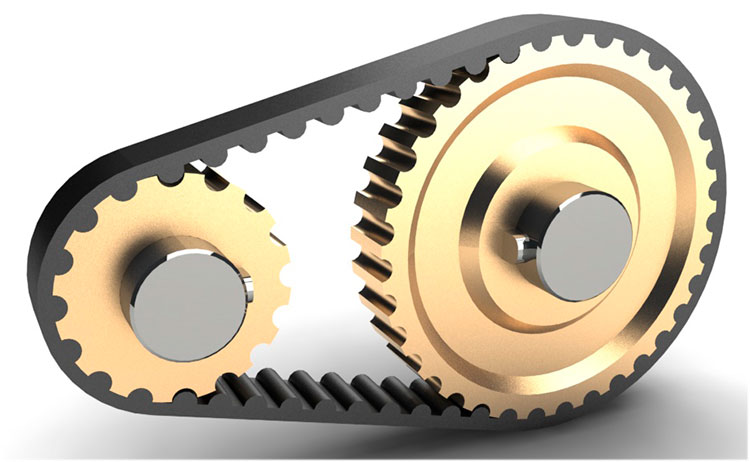

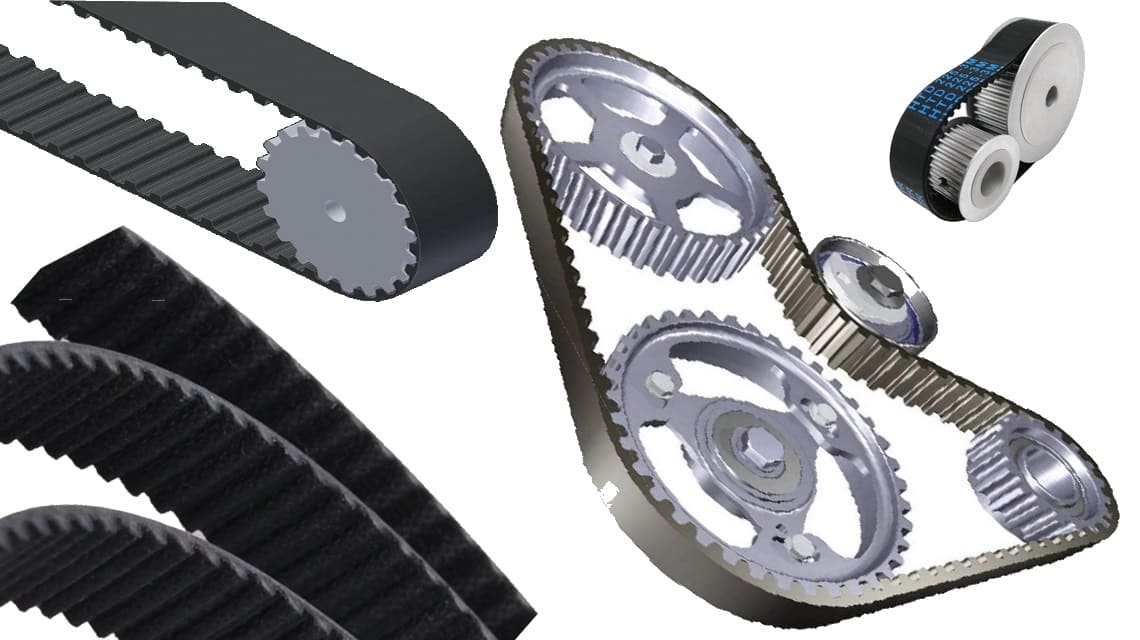

3. Зубчатые. При передаче движения на рабочий инструмент станков этот тип ремней наиболее распространен. Систему характеризует пониженное межосевое расстояние, но высокая скорость вращения. Может работать при больших нагрузках. Только она способна работать при мощности станка 80–100 кВт. Скорость может достигать 45–50 м/с.

 Важно!  В станках с ЧПУ для промышленного использования чаще всего применяется привод с ремнями зубчатого типа. Они способны выдерживать нагрузки, характерные для токарных или фрезерных станков.

Ременная передача находит широкое применение в различных станках с ЧПУ. Она обеспечивает надежную связь электродвигателей с рабочими органами по всем осями, что обеспечивает работоспособность оборудования. Зубчатые ремни способны выдерживать значительные нагрузки и обладают достаточным КПД.

• 23 ноября 2020
• 3141

Получите консультацию специалиста

Какие преимущества и недостатки есть у ременной передачи?

• Главная
• Статьи
• Какие преимущества и недостатки есть у ременной передачи?

17.12.2019 г.

Ременными передачами называют передачи механической энергии, в которых задействуются ремни разных типов. Ремень закрепляется на шкивах, которые во время вращения двигают его силой трения. Если же ремень оснащен зубчиками, то с помощью силы зацепления. Когда шкивы вращаются в одну сторону передачу называют прямой, когда в разные – то перекрестной.

Наибольшей популярностью пользуется клиноременная передача. В ней задействуется клиновой ремень, получивший свое название из-за формы, и шкивы. На шкивах делаются углубления, в которые и вставляется ремень. Без них резинотехническое изделие просто слетает с механизма, потому как имеет слишком маленькую толщину. У ременной передачи, как и у любой другой, есть свои плюсы и минусы.

Достоинства ременной передачи

• Высокая плавность работы механизма

Использование эластичного резинотехнического изделия дает возможность снизить ударные нагрузки и вибрацию, неизбежную во время передачи вращающего момента.

• Возможность изменять передаточное соотношение на ходу

Благодаря эластичности ремня допускается небольшой перекос при установке шкивов. Это никак не влияет на работу механизма. Именно из-за этой особенности ремни используют в вариаторных передачах.

• Отсутствие перегрузок

Так как ремень периодически проскальзывает по шкивам, он снижает нагрузку, оказываемую на механизм, и защищает его металлические детали от преждевременного износа.

• Бесшумность

Во все времена ременную передачу любили за отсутствие шума. Именно поэтому ее и стали использовать в автотранспорте.

• Экономичность

И ремни клиновые на комбайн, и ремни зубчатого типа стоят довольно дешево, поэтому их замена не требует больших затрат. Часто обновлять ремни и шкивы не приходится. Качественные элементы передачи бесперебойно работают на протяжении долгого периода времени.

• Простота обслуживания

Если детали передачи, в основе которой использована цепь, необходимо регулярно смазывать, то детали ременной передачи в этом не нуждаются. Смазка лишь ухудшит работу механизма. Ремень будет часто проскальзывать, а потому не сможет передавать вращающий момент.

• Меньше потерь в случае повреждения ремня

Если в процессе работы ремень от старости или от чрезмерных нагрузок рвется, он не травмирует другие элементы передачи. Цепь же в аналогичной ситуации наносит вред всем частям механизма, контактирующим с ней.

• Возможность передавать вращающий момент на большое расстояние

При длительной эксплуатации ремень размягчается и растягивается еще больше, благодаря чему расстояние передачи увеличивается.

Недостатки

К минусам ременной передачи причисляют громоздкость. Конструкция получается достаточно большой, потому как шкивы, используемые в ней, намного крупнее аналогичных элементов в других передачах. При этом нагрузка на них примерно одинаковая. Недостатком считают и малую прочность. При большой нагрузке резиновое изделие перегревается и рвется. Чрезмерное натяжение тоже может стать причиной выхода ремня из строя.

Еще один минус ременной передачи – проскальзывание ремня. Когда ремень проскальзывает, передаточное соотношение нарушается. Избежать этого нарушения можно, если заменить обычный ремень зубчатым. Небольшим недостатком считают и то, что при использовании ременной передачи приходится обзаводиться дополнительные устройствами, которые будут помогать удерживать ремень в канавках, гасить колебания и натягивать его.
