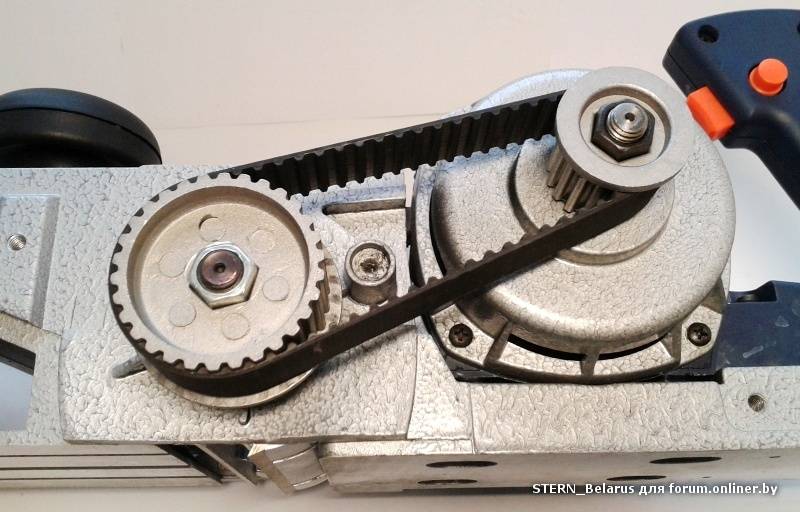

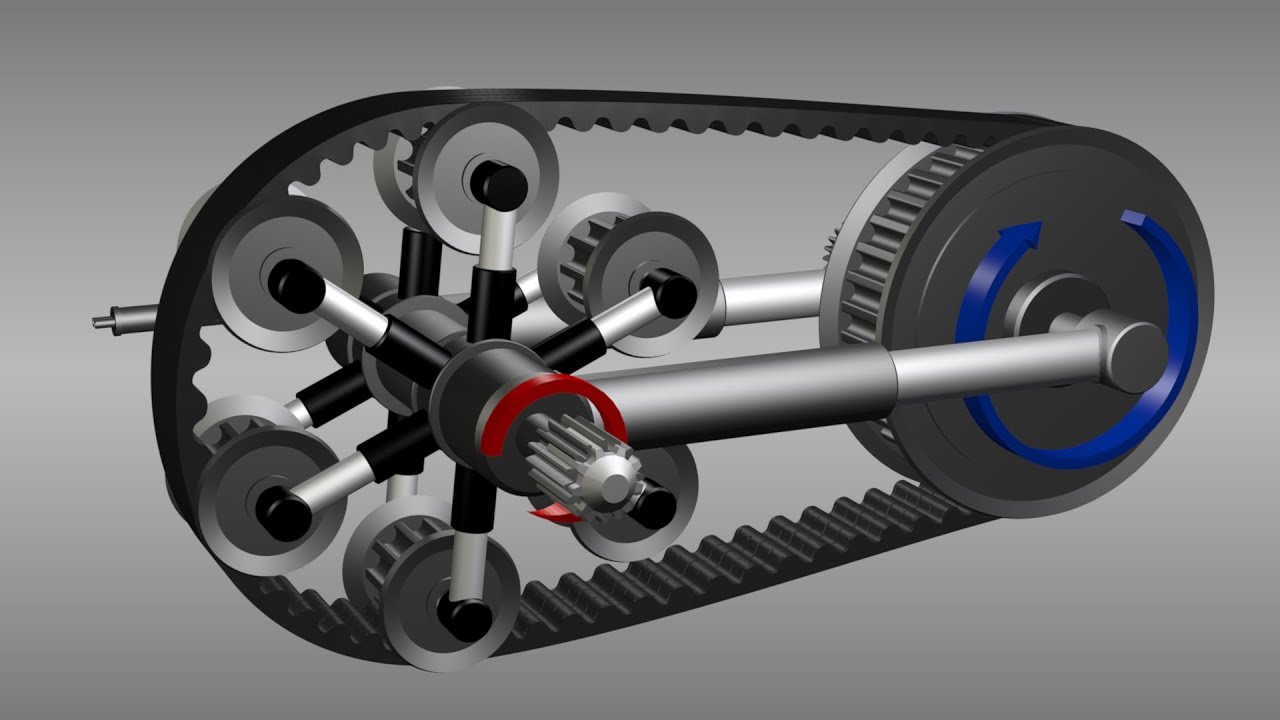

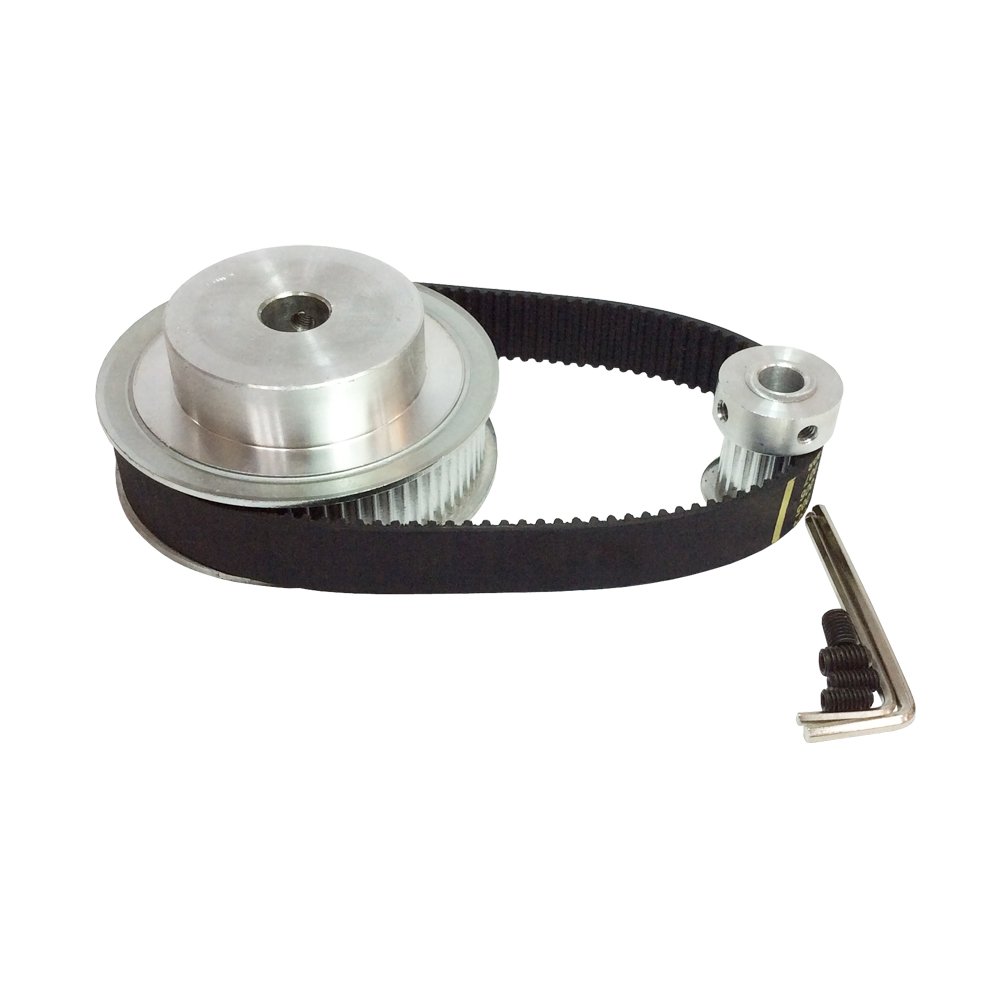

Зубчато-ременная передача

Авторы патента:

Турменко Анатолий Иванович

F16H7/02 — ременные, в том числе с клиновидными ремнями

Использование: машиностроение. Сущность изобретения: передача содержит ведущий и ведомый зубчатые шкивы и бесконечный ремень, каждый зуб которого образован равными усеченными конусами, примыкающими друг к другу равными основаниями, большие и меньшие основания которых поочередно ориентированы к торцам ремня. 3 ил.

Изобретение относится к различным областям машиностроения и приборостроению и служит для преобразования угловых скоростей и крутящих моментов.

Известна зубчато-ременная передача с чередующимися на ремне косыми зубьями правого и левого направлений (1). Наряду с известными достоинствами эта передача имеет и недостаток. В отличие от шевронных и круговых зубьев зубья этой передачи при вхождении в зацепление имеют несимметричную нагрузку. А это повышает износ рабочей поверхности их.

Наиболее близкой по технической сущности к данной передаче является передача с зубьями переменного поперечного сечения, сужающимися к краям (2). Ремень, содержащий такие зубья, при работе будет иметь неравномерную нагрузку по площади поперечного сечения, что снижает циклическую долговечность его.

Целью данного изобретения является повышение долговечности передачи.

Поставленная цель достигается тем, что ремень передачи содержит зубья, каждый из которых очерчен поверхностями двух усеченных конусов. Для выравнивания нагрузки в поперечном сечении ремня его зубья очерчены конусами, обращенными поочередно большими и меньшими основаниями к торцам ремня.

На фиг. 1 показана данная передача. Она содержит ведущий и ведомый зубчатые шкивы 1 и 2, бесконечный самоцентрирующийся ремень 3 с сужающимися к середине зубьями 4 и расширяющимися к середине зубьями 5, каждый из которых очерчен поверхностями двух усеченных конусов. Позицией 6 показана впадина на шкиве, соответствующая зубу 4. Позицией 7 показана впадина на шкиве, соответствующая зубу 5. На фиг. 2 показан вид на рабочую поверхность ремня, вид по стрелке А на фиг. 1; на фиг. 3 — поперечное сечение Б-Б ведущего шкива. Позицией 8 обозначен металлотрос, обеспечивающий тяговую способность передачи и постоянство шага зубьев ремня.

Передача работает следующим образом.

При вращении ведущего шкива зубья ремня заходят в зацепление с соответствующими впадинами на шкивах, и ремень передает энергию от ведущего шкива к ведомому, преобразуя при этом угловые скорости и крутящие моменты.

В сравнении с прототипом передача имеет большую долговечность.

Формула изобретения

ЗУБЧАТО-РЕМЕННАЯ ПЕРЕДАЧА, содержащая ведущий и ведомый шкивы с впадинами на рабочей поверхности и взаимодействующий со шкивами бесконечный зубчатый ремень с имеющими переменное поперечное сечение зубьями, соответствующими впадинам шкивов, отличающаяся тем, что, с целью повышения долговечности, поверхность каждого зуба ремня образована частью поверхностей двух равных усеченных конусов, примыкающих друг к другу одинаковыми основаниями и обращенных к торцам ремня чередующимися большими и меньшими основаниями.

РИСУНКИ

Рисунок 1, Рисунок 2, Рисунок 3

Похожие патенты:

Ременная многопоточная передача // 2009385

Ременная зубчатая передача // 1835012

Клиноременная передача // 1832170

Ременная передача // 1825917

Изобретение относится к машиностроению и может найти применение в качестве элемента приводов различных машин и механизмов , обеспечивающих вращение ведомого вала с переменной угловой скоростью

Зубчатая ременная передача // 1825916

Зубчатоременная передача // 1820095

Ременная зубчатая передача // 1810674

Ременная передача // 1809207

Привод механизма газораспределения двигателя внутреннего сгорания // 1795199

Передача с гибкой связью // 1783198

Изобретение относится к устройствам для передачи движения зацеплением посредством бесконечного гибкого элемента, в частности в качестве прецизионной кинематической связи между вращающимися параллельными валами

Привод газораспределительного механизма двигателя внутреннего сгорания // 2126899

Изобретение относится к элементам ременного привода газораспределительного механизма (ГРМ) двигателя внутреннего сгорания (ДВС)

Зубчато-ременный привод механизмов двигателя внутреннего сгорания // 2131524

Изобретение относится к элементам зубчато-ременных приводов механизмов двигателя внутреннего сгорания (ДВС), в частности газораспределительного механизма (ГРМ) ДВС или его вспомогательных агрегатов

Механизм включения и выключения ременного привода // 2186478

Изобретение относится к машиностроению, в частности к ременным приводам рабочих органов комбайнов

Передача с гибкой связью // 2200263

Изобретение относится к машиностроению, а именно к передачам с гибкой связью

Передача с зубчатым ремнем или цепная передача // 2207460

Изобретение относится к машиностроению

Фрикционная передача с гибкой связью // 2224934

Изобретение относится к машиностроению и может быть использовано в приводных сервисных устройствах мобильной и бытовой техники, технологическом оборудовании

Устройство для демпфирования вибраций в приводных механизмах с гибкой связью // 2308624

Изобретение относится к устройству для демпфирования вибраций в приводных механизмах с гибкой связью, в особенности в механизмах с клиноременным приводом

Система ременного привода // 2355924

Изобретение относится к системам трансмиссий с ременным приводом, где необходима синхронизация приводимых в движение компонентов

Многореберный шкив и система с многореберным шкивом // 2360165

Изобретение относится к ременным передачам

Клиновидный ремень // 2389923

Изобретение относится к машиностроению и может быть использовано в клиноременных передачах

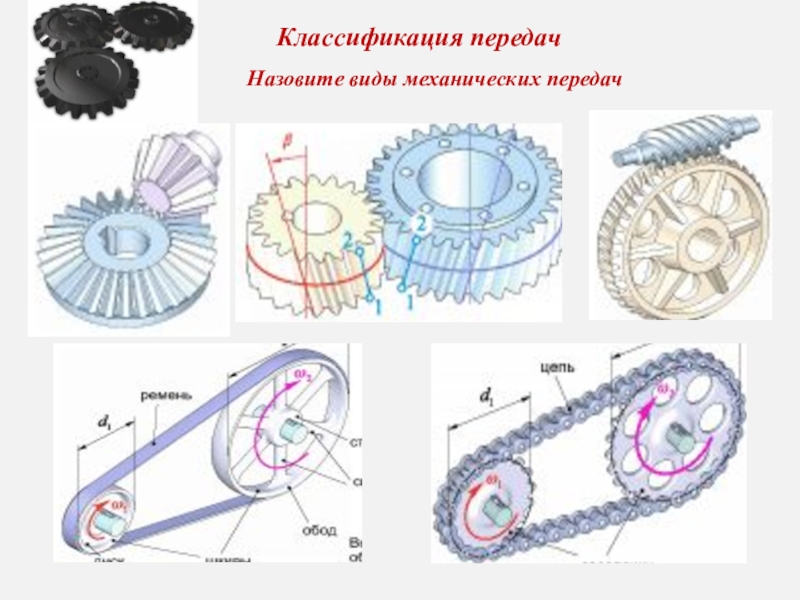

Механические передачи в машинах

Широкое применение в машинах механических передач определяется необходимостью:

1. при оптимальной частоте вращения электродвигателя получить частоту вращения, требуемую для рабочего органа машины;
2. большинство технологических и транспортных машин требует регулирование частоты вращения; между тем регулирование частоты вращения электродвигателем оказывается не всегда возможным и экономичным;
3. электродвигатели выполняются для равномерного вращательного движения, а в машинах часто оказывается необходимым поступательное, винтовое и другие виды движения, движение с заданным законом изменения скоростей и т. д.;
4. электродвигатели из условия габаритов, техники безопасности и т. д. не всегда могут быть непосредственно соединены с рабочими органами машины.

Механические передачи в машинах применяются для передачи и преобразования вращательного движения, а также для преобразования вращательного движения в поступательное или наоборот.

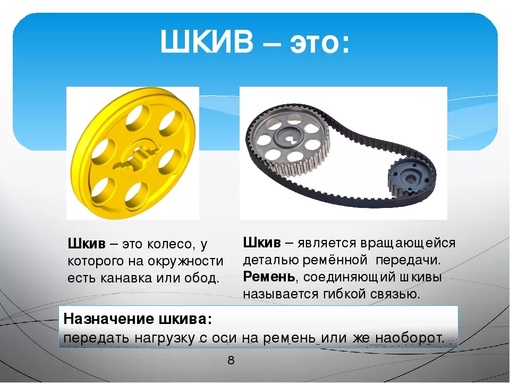

Ременные передачи в машинах применяют в основном для изменения частоты вращения при передаче движения от электродвигателя к коробке скоростей.

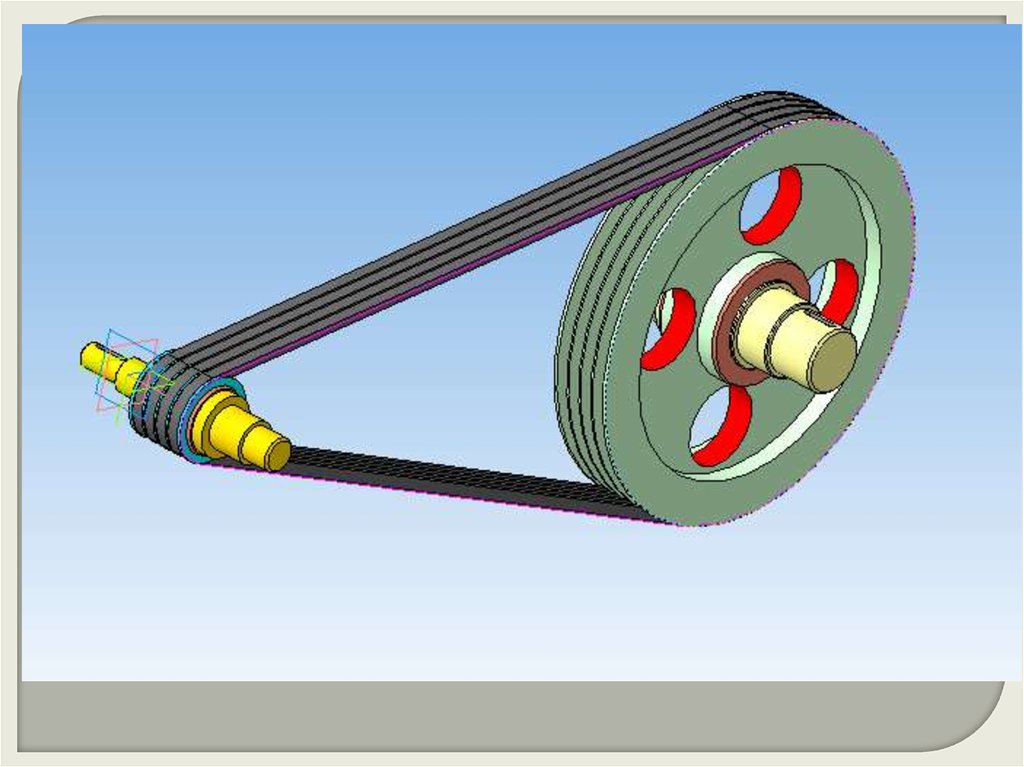

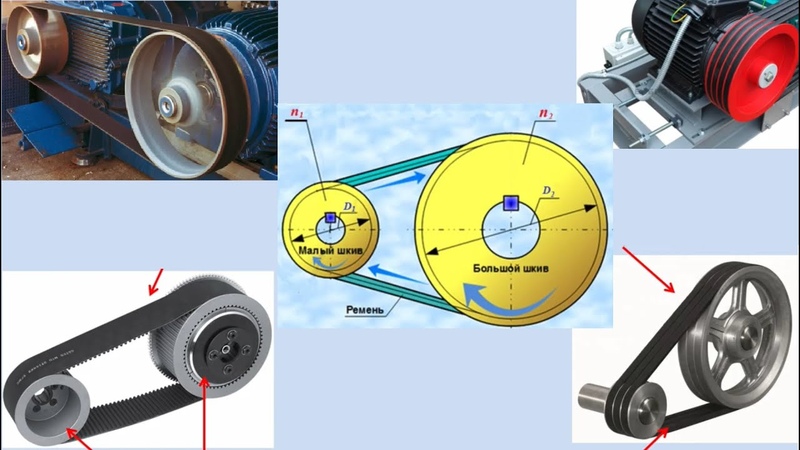

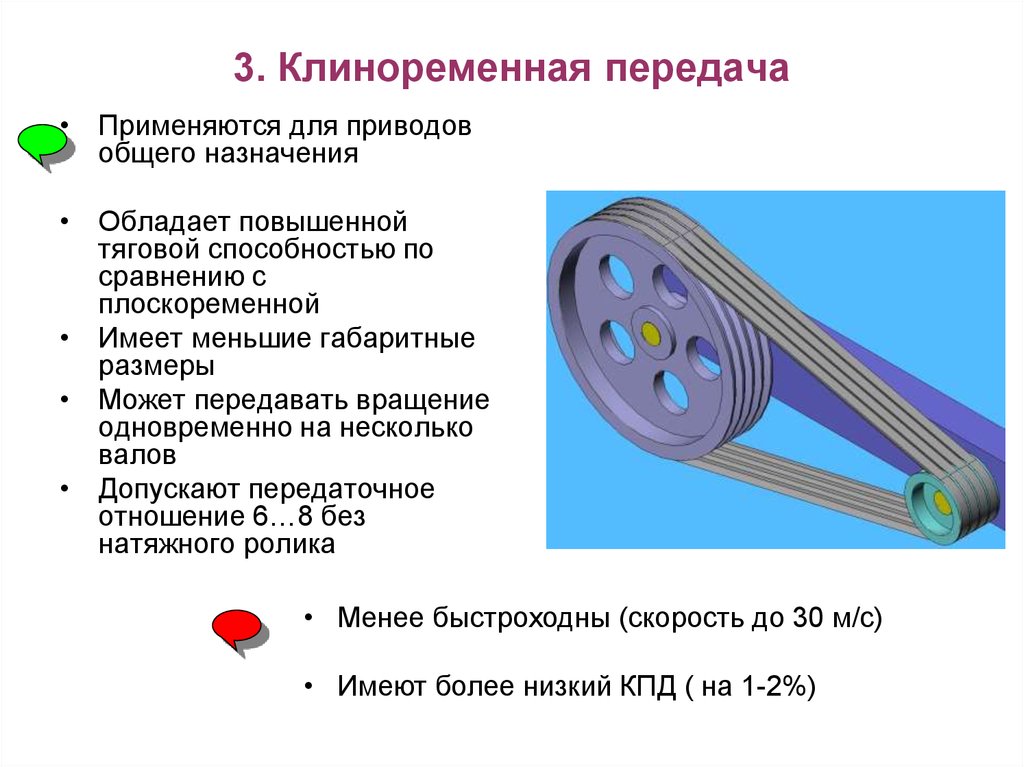

Ременная передача состоит из ведущего А и ведомого В шкивов и соединяющего их бесконечного ремня (рис. 2, а), который может быть плоским (рис. 2, б), состоять из набора клиновых ремней (рис. 2, в), поликлиновым (2, г) и зубчатым (2, д).

Рис. 2. Ременные передачи (а-д)

Оба шкива ременной передачи вращаются в одну сторону. Частота вращения ведомого шкива может быть больше или меньше частоты вращения ведущего в зависимости от соотношения диаметров шкивов.

Отношение частоты nА, вращения ведущего шкива к частоте nВ, вращения ведомого шкива называют передаточным отношением u ременной передачи, которое обратно пропорционально отношению диаметров шкивов: u=nА/nВ=DB/DA.

Цепная передача служит для изменения частоты вращения при передаче вращения от ведущего вала к ведомому, расположенным на значительном расстоянии друг от друга.

В отличие от ременных цепные передачи работают при меньших окружных скоростях и передают значительные мощности без проскальзывания. Цепная передача (рис. 3, а) состоит из звездочек 1, насаженных на ведущий и ведомый валы и соединенных втулочно-роликовой цепью.

Рис. 3. Цепная передача с цепью: а — втулочно-роликовой; б — зубчатой

Цепь состоит из наружных 2 и внутренних 3 звеньев, соединенных втулкой 6 с роликом 4 на оси поворота 5. Звездочки могут быть соединены также зубчатой цепью (рис. 3 б), которая по своей работоспособности превосходит втулочно-роликовые и работает при больших окружных скоростях и при меньшем шуме.

Передаточное отношение цепной передачи определяют по формуле u = n1 /n2 = z2 /z1, где n1 и n2 , z1 и z2 – соответственно частота вращения и число зубьев ведущей и ведомой звездочек.

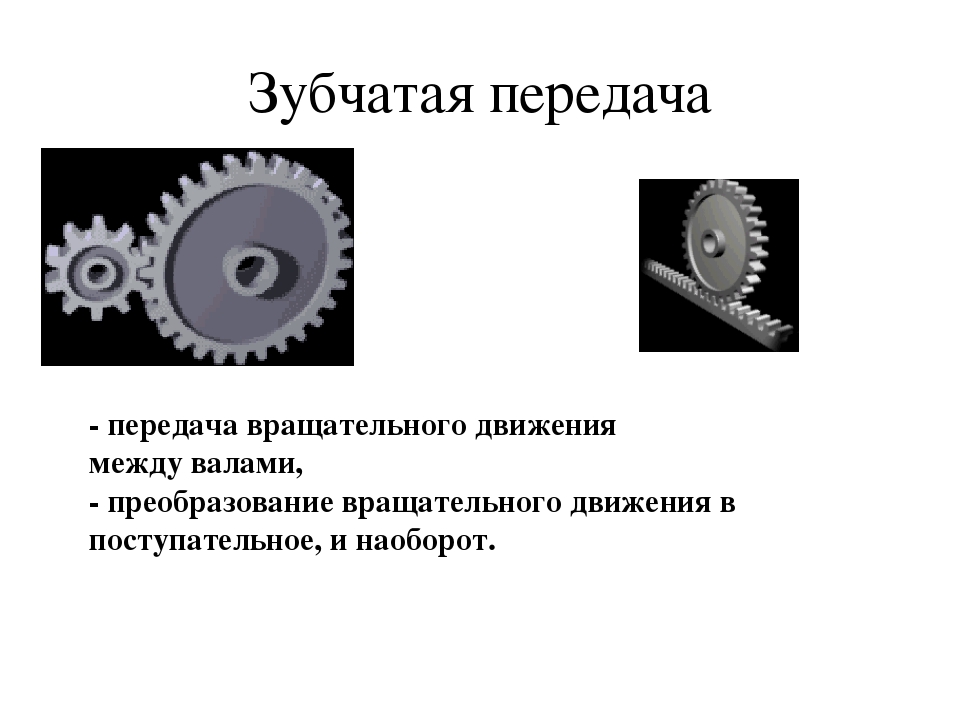

Зубчатые передачи (рис. 4) используют для изменения частоты и направления вращения при передаче движения от ведущего к ведомому валу, которые могут быть расположены параллельно друг к другу или под углом.

Передаточное отношение зубчатых колес, находящихся в зацеплении, определяют по формуле u = n2 / n1 = z2 / z1, где n2 и n1 – соответственно частота вращения ведомого и ведущего зубчатых колес, а z2 и z1 – соответственно число их зубьев.

Зубчатые колеса, зубья которых располагаются параллельно оси вращения, называются прямозубыми цилиндрическими и могут быть наружного (рис. 4, а) и внутреннего (рис. 4, б) зацепления. У косозубых зубчатых колес зубья (для увеличения длины контакта) располагают под углом к оси вращения (рис. 4, в). Для передачи вращения валом, расположенным под углом, служат конические передачи (рис. 4, г), которые могут быть выполнены с прямым и криволинейным зубом. Винтовые (рис. 4, д) и червячные (рис. 4, е) передачи соединяют валы с перекрещивающимися валами.

Рис. 4. Зубчатые передачи (а-е) для вращательных движений

Реечную передачу используют для преобразования вращательного движения в поступательное (рис. 5; а, в). Она может быть выполнена с прямозубым или косозубым зацеплением цилиндрического колеса с рейкой.

Перемещение рейки определяют по формуле S=2πmzn, где m — модуль, z — число зубьев колеса, n — частота вращения зубчатого колеса. Для реечной передачи с червяком (рис. 5, в) перемещение рейки определяют по формуле S=πmzn, где z — число заходов червяка.

Винтовую передачу используют также для преобразования вращательного движения в поступательное, она состоит из винта и гайки (рис. 5, б). При одном обороте винта или гайки сопрягаемый элемент перемещается на шаг резьбы.

Рис. 5. Зубчатые передачи для преобразования вращательного движения в поступательное: а — реечная с цилиндрическим зубчатым колесом; б — винтовая с гайкой скольжения; в — реечная с червяком: 1 — колесо; 2 — рейка; 3 — винт; 4 — гайка; 5 — червяк

В винтовой передаче ведущим звеном может служить как винт, так и гайка.

Наиболее распространенной является передача от винта к гайке.

В этом случае ведущим звеном является винт, который только вращается, преобразуя вращательное движение в поступательное движение гайки.

Гайки винтовой передачи в станках имеют две основные конструкции — неразъемные и разъемные.

Две половины разъемной гайки 1 помещены в прямолинейные направляющие 5, в которых они перемещаются. Размыкание гайки производится с помощью поворотного диска 5 со спиральными торцовыми канавками, в которые входят штифты 2 от половин гайки (рис. 6).

Рис. 6. Винтовая передача с разъемной гайкой

При повороте рукоятки 4 раздвижные половины гайки 1 расходятся или сходятся, охватывая ходовой винт.

В винтовой паре скольжения затрачиваются значительные усилия на преодоление сил трения, которые приводят к износу витков сопрягаемых элементов и увеличению зазоров.

Для обеспечения точности и стабильности поступательного перемещения рабочих органов применяют передачу винт — гайка качения, у которой винт и гайка сопрягаются посредством шариков и обеспечивают высокую осевую жесткость и равномерность движения.

В передаче винт — гайка качения (рис. 7), между рабочими винтовыми поверхностями винта 1, гайки 2 и гайки 5 помещены стальные шарики 3. При вращении винта шарики перекатываются по винтовой поверхности винта и гайки и передают поступательное перемещение закрепленным в корпусе гайкам 2 и 5.

Рис. 7. Передача винт-гайка качения

При движении скорость перемещения шариков отличается от скорости ведущего и ведомого звеньев, поэтому необходимо обеспечить постоянную циркуляцию шариков. Для этого концы рабочей части резьбы гайки соединены возвратным каналом, помещенным во вкладыше 4. При движении шарики перекатываются через выступ резьбы винта и снова входят в рабочую зону, циркулируя в пределах соединенных витков гайки. Выборку зазора в передаче осуществляют поворотом гайки 2 относительно гайки 5. Эти гайки создают натяг, обеспечивающий большую осевую жесткость.

Кривошипно-шатунный механизм (рис. 8) преобразует вращательное движение в возвратно-поступательное (поршневые насосы и компрессоры, кривошипные прессы, пневматические молоты, механизмы подач станков и др.) и наоборот (двигатели внутреннего сгорания, паровые машины и др.).

Рис. 8. Кривошипно-шатунный механизм

Механизм состоит из кривошипного диска или коленчатого вала, с которым соединен шатун 3 с поршнем 1. На поршень надеты поршневые кольца. Поршень перемещается в гильзе 2 цилиндра. Коленчатый вал коренными шейками 4 и 5 располагается в подшипниках. При вращении вала поршень получает возвратно-поступательное движение. Вместо поршня может быть ползун, перемещающийся в прямолинейных направляющих.

Эксцентриковый механизм служит для преобразования вращательного движения в возвратно-поступательное. Его применяют в станках, штамповочных прессах, в золотниковом и клапанном распределении машин-двигателей. Эксцентриковый механизм представляет собой разновидность кривошипно-шатунного механизма с небольшим радиусом кривошипа. Разъемный эксцентриковый механизм (рис. 9, а) имеет круглый диск (эксцентрик) 2, сидящий на шпонке 8 и на валу 3.

Рис. 9. Эксцентриковые механизмы: а — с разъемным хомутом; б — с механизмом для регулировки эксцентриситета

Оси вала и диска не должны совпадать. Расстояние между осями (эксцентриситет) является радиусом кривошипа. Диск охватывается разъемным хомутом 1, скрепляемым болтами 4. С хомутом соединяется шатун 7 (и тяга 6), вилка которого через палец 5 шарнирно соединяется с ползуном, получающим возвратно-поступательное движение (например, с ползуном пресса или с золотником распределения).

Эксцентриковый механизм может быть с двумя эксцентриками для регулировки эксцентриситета (рис. 9, б). Внутренний эксцентрик 2 сидит на валу 3 и охватывается внешним эксцентриком 9, который можно поворачивать и закреплять в различных положениях, что приводит к изменению эксцентриситета, а следовательно, и изменению длины хода ползуна. Применяется эксцентриковый механизм в золотниковых парораспределителях и регуляторах нефтяных двигателей. Эксцентрики изготовляются из чугуна или из углеродистой стали. Внутреннюю поверхность хомута заливают баббитом.

Фрикционные передачи применяют для бесступенчатого изменения частоты вращения при передаче движения от ведущего к ведомому валу.

В фрикционном вариаторе используют специальные клиновидные ремни или стальные кольца, которыми соединяют ведущие и ведомые раздвижные конусные шкивы (рис. 10). Осевое сближение одной пары конусных шкивов вызывает осевое удаление другой пары шкивов. Этим соответственно изменяются радиусы контактов r1 и r2 ремня со шкивами, чем определяется изменение передаточного отношения u = r1 / r2. Пределы изменения частоты вращения выходного вала характеризуются диапазоном регулирования D = umax /umin. Для вариаторов с клиновидными ремнями D = 8 ÷ 15.

Рис. 10. Фрикционный вариатор

Передача храповым зацеплением позволяет в широком диапазоне изменять частоту вращения или перемещения рабочего органа машины, связанного храповым механизмом (рис. 11). Конструкции и область применения храповых механизмов разнообразны.

Рис. 11. Передача храповым зацеплением: 1 — ведомый вал; 2 — качающийся рычаг с защелкой 3; 4 — храповое колесо; 5 — фиксатор; 6 — кулиса; 7 — ведущий вал

Муфты служат для постоянного или периодического соединения валов между собой (с зубчатыми колесами и шкивами), чтобы передать вращение без изменения направления и частоты вращения.

Втулочная муфта (рис. 12, а) предназначена для передачи вращения с вала 1 на вал 11 с помощью втулки 1 и шпонок 2. Втулочно-пальцевая муфта (рис. 12, б) состоит из полумуфт 3 и 4. С помощью резиновых колец 5, установленных на пальцах 6, муфта амортизирует ударную нагрузку, передаваемую с вала 1 на вал 11. Упругая муфта смягчает толчки и удары.

Если оси ведущего и ведомого валов расположены со смещением от оси вращения, то применяют муфту (рис. 12, в), каждая половина которой жестко закреплена на конце вала. Полумуфты 1 и 3 сопряжены между собой диском 7, имеющим крестообразно расположенные выступы, которые входят в пазы полумуфт.

Рис. 12. Муфты (а- з)

Зубчатую муфту применяют для периодического соединения валов (рис. 12, г). Левая полумуфта 3 при перемещении вправо наружными зубьями входит в зацепление с внутренними зубьями правой полумуфты 4. Зубчатая муфта является универсальной компенсирующей муфтой, которая допускает в определенных пределах осевое, радиальное и угловое смещения валов за счет зазора в зацеплении полумуфт 3 и 4 с внутренними и наружными зубьями.

В кулачковой муфте (рис. 12, д) вращение передается через кулачки полумуфт 3 и 4, которые сопрягаются силой пружины 8, регулируемой гайкой 9 с шайбой. При перегрузках скошенные поверхности кулачков позволяют раздвигать полумуфты и нарушать синхронность вращения валов.

В фрикционной муфте (рис. 12, е) передачу вращения выполняют фрикционные диски. Диски 10 с внутренними выступами соединены с полумуфтой 3, а диски 11 с наружными выступами — с полумуфтой 4. Величина передаваемой нагрузки с вала 1 на вал 11 определяется силой Р сжатия дисков.

Механизмы обгона применяют в тех случаях, когда валу, имеющему медленное вращение, требуется периодически сообщать быстрое вращение. Обгонная муфта (рис. 12, ж) соединяется полумуфтой 3 с одним валом и полумуфтой 4 — с другим. Между полумуфтами располагаются ролики 12, которые заклиниваются между полумуфтами усилием пружины 8 при вращении полумуфты 3 по часовой стрелке. При вращении полумуфты 4 в том же направлении, но с большей частотой, ролики 12 увлекаются движением полумуфты 4 в более широкую часть выемки, при этом полумуфта 4 свободно вращается относительно полумуфты 3.

Многодисковая электромагнитная муфта (рис. 12, з) состоит из корпуса 1, который вращается вместе с валом 13, катушки 2, дисков вращающихся с корпусом 1, и дисков 6, размещенных между дисками 11 и вращающихся вместе с зубчатым колесом 7, якорей 9 и 10 и стопорного кольца 8. Питание муфты осуществляется через щетку 5 и токосъемники 3 и 4.

При выключенной муфте зубчатое колесо 7 свободно вращается на втулке 12 вала 13 на подшипниках. При включенной муфте якоря 9 и 10 прижимают диски 6 и 11 к корпусу 1. Форма дисков и их малая толщина обеспечивают большое магнитное сопротивление в радиальном направлении. Таким образом обеспечивается передача вращения от вала 13 через втулку 12 зубчатому колесу. Однодисковые муфты работают по такому же принципу.

Реверсивные и кулачковые механизмы служат для изменения направления движения механизмов станка. Чаще всего реверсирование осуществляется с помощью цилиндрических или конических зубчатых колес.

В механизме с цилиндрическими зубчатыми колесами (рис. 13, а) муфта М может соединить с верхним валом зубчатое колесо z1. При этом вращение будет передаваться с верхнего вала через муфту М и зубчатую передачу z1 и z2 на нижний вал. Если муфта М соединяет с верхним валом зубчатую передачу z3, z3′ и z4, нижний вал вращается в противоположном направлении.

Реверсивный механизм, изображенный на рис. 13, б, изменяет направление вращения нижнего вала при перемещении скользящего колеса z2, которое входит в зацепление с колесом z1 или колесом z4.

На рис. 13, в показана кинематическая схема реверсивного механизма, у которого изменение направления вращения нижнего вала может быть осуществлено зацеплением скользящего блока зубчатых колес z1 и z3 либо с зубчатыми колесами z4, либо с паразитным зубчатым колесом z2′.

На рис. 13, г показана схема реверсивного механизма, составленного из конических зубчатых колес и кулачковой муфты. Направление вращения горизонтального вала изменяется переключением кулачковой муфты.

Рис. 13. Кинематические схемы (а-г) реверсивных механизмов

Кулачковые механизмы служат для преобразования вращательного движения кулачка в поступательное перемещение механизмов или рабочих органов машины. В кулачковых механизмах применяются плоские (рис 1.14, а), цилиндрические (рис. 14, б) или торцовые кулачки (рис. 14, в).

Рис. 14. Кулачковые механизмы
