Схема блока предохранителей УАЗ Патриот и реле: расположение, расшифровка
Силовые реле и предохранители УАЗ Патриот предназначены для защиты навесного оборудования и агрегатов от перегрузок и повреждения токами короткого замыкания. Всего на машине устанавливается два основных модуля. Первый в салоне, второй под капотом авто.
Содержание
- 1 Блок предохранителей в салоне
- 2 Блок под капотом
- 3 Распиновка блока предохранителей
- 4 Схема блока предохранителей УАЗ Патриот
- 4.1 Предохранитель и реле стартера УАЗ Патриот: где находится
- 4.2 Реле и предохранитель печки
- 4.3 Предохранитель насоса печки
- 4.4 Где находится предохранитель бензонасоса
- 4.5 Реле-регулятор напряжения генератора
- 4.6 Предохранитель поворотов Патриота: где стоит
- 4.7 Стеклоочистители
- 4.8 Где находится реле дворников
- 4.9 Предохранитель прикуривателя
- 4.10 Габариты
- 4.11 Ближний свет
- 4.
12 Сигнал - 4.13 Предохранитель сигнализации
- 4.14 Предохранитель на магнитолу
- 4.15 Главное реле Патриот: где находится
- 4.16 Освещение салона
- 4.17 Подсветка приборов
- 4.18 Реле обогрева лобового стекла
- 4.19 Обогрев сидений
- 4.20 АБС
- 4.21 Задний ход
- 4.22 Зарядка
- 4.23 Реле накала свечей
- 4.24 Центральный замок
- 4.25 Стеклоподъемники
- 4.26 Реле КМПСУД Патриота: за что отвечает
- 4.27 Патриот: реле фар
- 4.28 Предохранитель включения переднего моста
- 4.29 Реле вентилятора охлаждения
- 4.30 Предохранитель иммобилайзера
- 4.31 ДХО
- 5 Итог
12 СигналВ моделях 2011 – 2017 года, версий пикап, универсал, расположение и назначение элементов значительно отличается. Причина в том, что авто разных модельных годов и комплектаций разнятся проводками. К примеру, последние версии с кондиционером салона сильно отличаются по начинке от простых вариаций, где монтируется только печка и минимум дополнительного оборудования.
Как следствие стоимость готового авто в разных комплектациях много отличается.
Блок предохранителей в салоне
Модуль располагает большинством элементов. Здесь сосредоточены вставки, ответственные за стабильную работу силовой установки, вспомогательное оборудование, осветительные приборы. Для получения доступа к панели потребуется опуститься к специальной крышке, в левой стороне приборной панели. Далее поворачивается фиксатор и снимается внешняя часть.
Для модификаций 2006, 2009 и 2022 годов выпуска применяются отличающиеся монтажные блоки. Производитель модернизирует проводку автомобиля, добавляет обновленные блоки, удаляет модули, потерявшие актуальность. Расположение может значительно отличаться. Для точного определения разновидности потребуется узнать год выпуска машины.
Блок под капотом
Для доступа к щитку потребуется найти на левом брызговике черный, пластиковый коробок. Далее отщелкиваются фиксаторы крышки и доступ к содержимому открывается.
Подкапотный блок отличается конструктивно и по назначению. Здесь преимущественно используются силовые предохранители и релейные выключатели, ответственные за основные системы авто. Большая часть вставок предназначена для защиты электронных систем установки, трансмиссии и ходовой части транспортного средства.
Подкапотные блоки могут отличаться конструктивно. Здесь монтируется два варианта панели. В версиях автомобиля 2010 – 2016 годов могут устанавливаться оба типа.
Внешний вид модуля не меняется, разница лишь в содержимом. Понять, какой конкретно разновидности установлен блок можно по схеме на внутренней стороне защитной крышки.
Распиновка блока предохранителей
Выше указан один из вариантов электрической схемы и распиновки бортовой проводки авто. У Патриота 2017-2019 вариант может отличаться по причине добавления различных типов оборудования.
Схема блока предохранителей УАЗ Патриот
Далее приведена расшифровка самых популярных вариантов исполнения монтажников.
Наиболее удобно сделать все в форме таблицы.
Салонный модуль для версий 2005-2011 годов.
| Плавкие вставки | |
| Номер | Описание |
| 1 | Габариты по левому борту, лампочки подсветки выключателей, рычагов и кнопок. |
| 2 | Ближний свет правой фары головной оптики соответственно. |
| 3 | Аналогично для дальнего освещения |
| 4 | Противотуманка по правой стороне машины |
| 5 | Питание стеклоподъемников и люка крыши (при наличии) |
| 6 | Розетка для переносной лампы |
| 7 | Клаксон и силовой кабель зеркал заднего вида. |
| 8 | Обогрев зеркал заднего вида/кормового окна |
| 9 | Очистители и омыватели стекол, дополнительный подогрев салонного пространства. |
| 10 | Колодка прикуривателя |
| 11 | Габариты по правой стороне и подсветка госномера. |
| 12 | Ближний левой фары головной оптики. |
| 13 | Аналогично для дальнего режима |
| 14 | Левая противотуманка. |
| 15 | Питание механизма запирания дверей. |
| 16 | Аварийка и поворотники |
| 17 | Лампы подсветки салона, выключатель стоп-сигнала |
| 18 | Печка |
| 19 | Работоспособность приборки и лампы заднего хода |
| 20 | Задние противотуманки |
| 21 | Резерв |
| 22 | |
| 23 | |
| Реле | |
| 1 | Резерв |
| 2 | Прерыватель очистителя стекла |
| 3 | Прерыватели поворотов |
| 4/5 | Ближний/дальний |
| 6 | Разгрузочное реле |
| 7 | Выключатель обогрева кормового окна |
| 8 | Выключатель противотуманок |
Далее представлен вариант 2012-2014 годов.
| Предохранители | |
| Номер | Обозначение |
| 1/2 | Габариты по левому/правому борту машины |
| 3/4 | Аналогично для ближнего головной оптики |
| 5/6 | Также для дальнего режима работы. |
| 7 | Питание противотуманки, установленной сзади. |
| 8 | Питание на реле блокировки дверей |
| 9 | Аварийка |
| 10 | Питание клавиш выключателей на приборной панели |
| 11 | Стеклоподъемники |
| 12 | Прикуриватель, подогрев сидений |
| 13 | Клаксон |
| 14 | Подогрев внешних зеркал, световой модуль, подогрев заднего окна. |
| 15 | Переключатель очистителей, выключатель вспомогательной печки в задней части машины. |
| 16/17 | Правая/левая противотуманка. |
| 18 | Печка |
| 19 | Выключатель стоп-сигнала, подсветки салона |
| 20 | Привод наружных зеркал |
| 21 | Муфта компрессора кондиционера |
| 22 | Салонные розетки. |
| Релейные выключатели | |
| 1 и 2 | Питание противотуманных фонарей |
| 3 и 4 | Дальний и ближний свет фар |
| 5 | Разгрузочное реле |
| 6 | Дополнительный отопитель |
| 7 | Электромагнитная муфта кондиционера |
| 8 | Поворотники и аварийная сигнализация |
| 9 | Прерыватель дворников. |
Следующим расшифрован модуль типа 2015-2018 годов.
| Предохранители | |
| Расположение | Расшифровка |
| 1 | Dymos |
| 2 | Салонная розетка |
| 3 | Питание муфты кондиционера. |
| 4 | Управление зеркалами или модуль электропакета. |
| 5 | Подсветка салона, багажника, бардачка, стопы. |
| 6 | Печка, либо управление кондиционером, выключатели подогрева зеркал, заднего окна. |
| 7/8 | Левая и правая противотуманка |
| 9 | Дополнительный отопитель, клавиши водителя и переднего пассажира, переключатели дворников. |
| 10 | Модуль управления освещением, подогрев кормового стекла. |
| 11 | Клаксон |
| 12 | Прикуриватель |
| 13 | Dymos |
| 14 | Управление стеклоподъемниками. |
| 15 | Приборная панель, датчик скорости, центральная лампа освещения салона, аварийка. |
| 16 | Подушка безопасности или аварийка. |
| 17 | Блокировка дверей, либо питание магнитолы. |
| 18 | Управление противотуманками или блокировка межосевого дифференциала. |
| 19/20 | Дальний свет для левой и правой фары соответственно. |
| 21/22 | Аналогично для ближнего. |
| 23/24 | Также, для габаритов. |
| 25 | Подогрев контактной зоны передних дворников. |
| 26-30 | Резерв. |
| Реле | |
| 1 | Противотуманки |
| 2 | Подогрев зеркал заднего вида и кормового стекла. |
| 3 | Выключатель дальнего освещения |
| 4/5 | Дополнительный отопитель или ближний свет фар головной оптики. |
| 6 | Муфта кондиционера |
| 7 | Прерыватели поворотов и аварийки. |
| 8 | Прерыватель дворников |
| 9 | Разгрузочное реле |
| 10 | Подогреватель ветрового стекла или переключатель между топливными баками. |
| 11 | Реле времени подогрева ветрового стекла |
| 12 | Блокировка дифференциала заднего моста. Применяется только для моделей с электронной раздаткой. |
Отдельно следует рассмотреть расположение вставок и реле внутри монтажного блока подкапотной части. Здесь может устанавливаться два вида панелей:
Первый.
Второй.
Для удобства следует свести описание в общую таблицу.
| Предохранители | ||
| Номер | Назначение | |
| 1 | Клаксон | |
| 2 | Запас | |
| 3 | Привод вентилятора радиатора | |
| 4 | Питание системы АБС | |
| 5 | Приборная панель | |
| 6 | Топливный насос | |
| 7 | Подача напряжения на стартер | |
| 8 | Силовая магистраль вентилятора системы охлаждения. | |
| 9 | ЭСУД | |
| 10 | Датчики АБС | |
| 11-13 | Подогреватели | |
| 14-16 | Резерв | |
| 17, 19 | Питание монтажного блока. | |
| 18 | АБС контроллер | |
| Реле | ||
| Номер | Вариант 1 | Вариант 2 |
| 1 | Стартер | |
| 2 | Стеклоочиститель задней двери | Подогрев салона |
| 3 | Клаксон | Подогрев |
| 4 | Блокировка системы ЭСУД | Клаксон |
| 5 | Питание вентилятора радиатора | Блокировка системы ЭСУД |
| 6 | Топливный насос | Охлаждение радиаторной установки |
| 7 | Релейка вентилятора | Бензонасос |
| 8 | Электромуфта кондиционера | Привод вентилятора радиатора |
| 9 | Муфта компрессора кондиционера | |
| 10 | Управление рециркуляцией | |
Также в машине может присутствовать несколько вспомогательных элементов.
Под номерами F4 и К7 указаны элементы питания свечей накаливания дизельных моторов ИВЕКО. Элементы монтажного блока расшифрованы ниже.
| Предохранители | |
| Номер | Назначение |
| 1 | Питание компрессора |
| 2/3 | Вентиляторы системы охлаждения двигателя |
| 4 | Силовой предохранитель свечей накаливания (только для дизелей) |
| Реле | |
| 1 | Вентилятор отопителя салона |
| 2/3 | Управление заслонками рециркуляции отработанных газов |
| 4 | Силовая магистраль кондиционера |
| 5/6 | Выключатели вентилятора системы охлаждения двигателя |
| 7 | Подача напряжения на свечи накаливания. |
Предохранитель и реле стартера УАЗ Патриот: где находится
Реле и предохранитель печки
У разных модификаций автомобиля вставки систем отопителя монтируются на разных местах.
| Ориентировочный год выпуска | Предохранитель № | Реле |
| 2007 | 9 или 18 | Устанавливается под приборкой |
| 2014 | 15 | 6 |
| 2016 | 9 | 5 |
Если вставка постоянно перегорает, следует проверить соответствующий резистор и проводку двигателя.
Предохранитель насоса печки
Подобная установка применяется только в комплекте с ДВС типа ЗМЗ 40905 и монтируется в салоне на позиции К4.
Где находится предохранитель бензонасоса
Вставку топливного насоса можно найти только под номером F6 в моторном отсеке. В зависимости от модификации панели, реле ставится на позиции 6 или 7.
Подобное расположение актуально для инжектора, независимо от модели силовой установки.

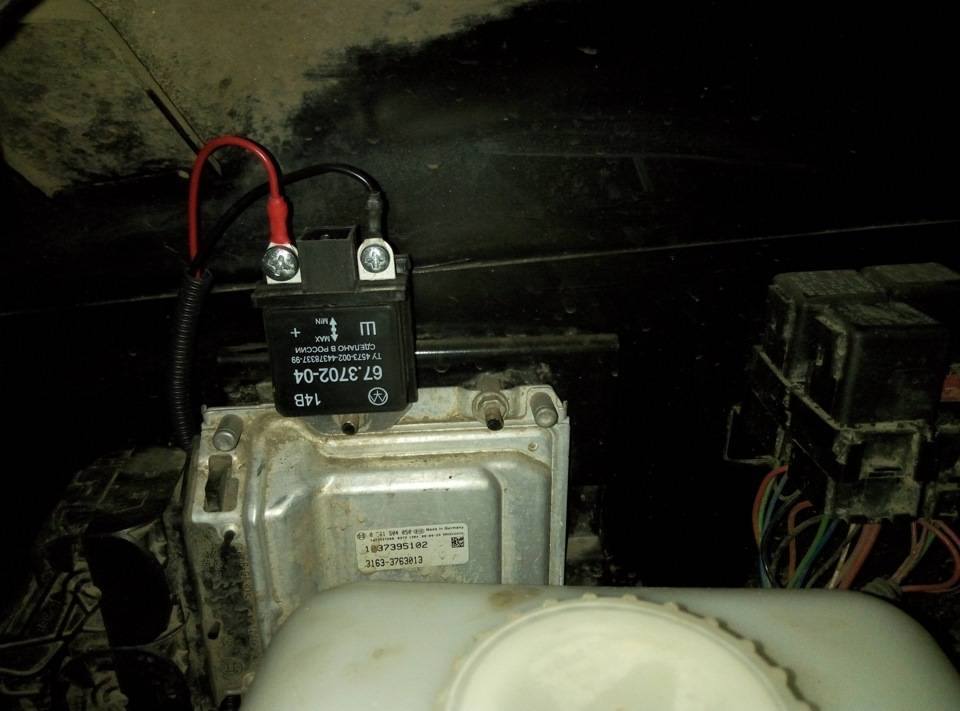

Реле-регулятор напряжения генератора
В системах установок, монтируемых на авто, используется встроенный, трехуровневый регулятор напряжения. Замена устройства выполняется только путем полной разборки основной детали.
Предохранитель поворотов Патриота: где стоит
Контролируются через вставку Ф 16. Реле могут устанавливаться на позициях К3 или 8.
Стеклоочистители
Предохранитель зачастую связан с системой стеклоомывателя. В зависимости от комплектации, может монтироваться на одной из позиций 9/15 в салоне. Переключатель устанавливается под номерами 2, 8 и 9.
Где находится реле дворников
Информация указана выше.
Предохранитель прикуривателя
Устанавливается в салоне. В зависимости от комплектации, соответствующая плавкая вставка может монтироваться под номером F10 или 12. Также определенные пользователи могут изменять конструкцию машины, перенося прикуриватель или устанавливая дополнительный элемент в салоне.
Габариты
В зависимости от комплектации, предохранители для левого и правого борта могут монтироваться под номерами 1/11, 1/2 или 23/24.
Ближний свет
Устанавливаются на позициях: Ф3, 4/ 21, 22/ 2, 12.
Соответствующие релейные выключатели монтируются под номерами: 4/4, 5.
Вседетали конструкции устанавливаются в салонном блоке.
Сигнал
Аналогично обстоит ситуация со стоп-сигналами. Здесь есть три варианта исполнения плавких вставок – это №17, 19, 5.
Предохранитель сигнализации
Устанавливаются в различных местах. Здесь представлены вставки 7, 13 и 11. Реле монтируются на гнездах К 3 и 4.
Предохранитель на магнитолу
Штатная аудиосистема монтируется через вставку 17, установленный в салоне машины. Магистраль проводится индивидуально напрямую от аккумулятора. Предохранитель монтируется отдельно от монтажной панели.
Главное реле Патриот: где находится
На версии бензин и дизель монтируется на левом брызговике в моторном отсеке. Распознать устройство можно по проводке, подходящей к мотору.
Освещение салона
Подводится к предохранителю F5, установленному в салоне.
Подсветка приборов
Предохранитель устанавливается в разных местах. Самыми распространенными можно считать позиции 19, 15 и 5.
Реле обогрева лобового стекла
Схема подключения построена так, что реле нагревателя отвечает и за печку. В моделях с электрическим подогревом, реле устанавливается под приборкой.
Обогрев сидений
Реле на машине отвечает и за прикуриватель. Здесь это №12. В некоторых версиях, вставка монтируется под креслом водителя.
АБС
В машинах со штатной системой, рабочие зоны разделены на три независимых отсека. Питание контрольного прибора проходит через вставку №4, подача напряжения на датчики идет от элемента 10, а измеритель выведен на №18.
Задний ход
На авто с 5 ступенчатой коробкой и другими вариациями, система питания выполняется через вставки 10, 19 или 15.
Зарядка
Система выполнена аналогично. Реле контроля заряда АКБ установлено на генераторной установке. Мозги устройства подведены к ЭБУ.
Реле накала свечей
В двигателе ЗМЗ 51432 присутствует отдельный блок. Модуль расположен отдельно от основных вставок и установлен на правом брызговике.
Реле накала смонтировано в модуле под номером 2.
Центральный замок
Контрольный модуль присутствует только в одном варианте исполнения авто, под номером 15.
Стеклоподъемники
Система выполнена через вставки 11, 14 или 5. В качестве реле выступают переключатели.
Реле КМПСУД Патриота: за что отвечает
Указанный модуль устанавливается на инжекторные или дизельные моторы для обеспечения работоспособности топливных форсунок.
Патриот: реле фар
Противотуманки запитаны от переключателей 8 и 5 в зависимости от комплектации. Питание левой и правой фары вариативно выполняется от вставок 4/1 или 5/2/3.
Предохранитель включения переднего моста
Устройство монтируется в линии модуля раздаточной коробки. Элемент можно найти под обшивкой панели.
Реле вентилятора охлаждения
Предохранитель иммобилайзера
Система запитана через индивидуальную магистраль питания.
Это необходимо для обеспечения защиты устройства от несанкционированного взлома. Предохранитель находится внутри модуля либо выведен на магистраль.
ДХО
Устанавливаются через вставку 1 и 11 для левой и правой стороны автомобиля.
Итог
Предохранители и реле Патриота представляют собой важные детали, предназначенные для защиты бортовых сетей. Продуманная система проводки дополняется надежными предохранителями.
Оставить отзыв
Предохранители УАЗ Патриот, Пикап, Профи (2005-2019)
Все разгрузочные и управляющие реле, применяемые в системе электрооборудования автомобиля, а также плавкие предохранители установлены в блоках реле и предохранителей в салоне и моторном отсеке автомобиля.
Блок предохранителей в салоне
Блок реле и предохранителей в салоне расположен под крышкой на панели приборов слева от рулевой колонки.
Блок предохранителей (2005-2011)
| № | А | Функция/компонент |
| F1 | 5 | Освещение выключателей и органов управления, габаритные огни левого борта |
| F2 | 7,5 | Ближний свет правой фары |
| F3 | 10 | Дальний свет правой фары |
| F4 | 10 | Правая противотуманная фара |
| F5 | 30 | Система электростеклоподъемников дверей, электропривод люка |
| F6 | 15 | Штепсельная розетка переносной лампы |
| F7 | 20 | Звуковые сигналы, электропривод зеркал |
| F8 | 20 | Обогрева заднего стекла, наружных зеркал, МУС |
| F9 | 20 | Очистители и смыватели стекол, дополнительный отопитель салона |
| F10 | 20 | Прикуриватель |
| F11 | 5 | Габаритные огни правого борта, освещение номерного знака |
| F12 | 7,5 | Ближний свет левой фары |
| F13 | 10 | Дальний свет левой фары и сигнализатор дальнего света фар |
| F14 | 10 | Левая противотуманная фара |
| F15 | 20 | Система электроблокировки замков дверей |
| F16 | 10 | Аварийная сигнализация и указатели поворота |
| F17 | 7,5 | Плафоны освещения, выключатель сигнала торможения |
| F18 | 25 | Отопитель, выключатель обогрева заднего стекла и наружных зеркал |
| F19 | 10 | Комбинация приборов, выключатель света заднего хода |
| F20 | 7,5 | Задние противотуманные огни |
| F21 | 10 | Запасной предохранитель |
| F22 | 20 | Запасной предохранитель |
| F23 | 30 | Запасной предохранитель |
| Реле | ||
| К1 | — | |
| К2 | Реле-прерыватель стеклоочистителя | |
| К3 | Реле-прерыватель указателей поворота | |
| К4 | Реле включения ближнего света фар | |
| К5 | Реле включения дальнего света фар | |
| К6 | Дополнительное (разгрузочное) реле | |
| К7 | Реле включения обогрева заднего стекла | |
| К8 | Реле включения противотуманных фар | |
Блок предохранителей (2012-2014)
| № | А | Функция/компонент |
| F1 | 5 | Габаритный огонь левый |
| F2 | 5 | Габаритный огонь правый |
| F3 | 7. 5 | Ближний свет фар правый |
| F4 | 7.5 | Ближний свет фар левый |
| F5 | 10 | Дальний свет фар правый |
| F6 | 10 | Дальний свет фар левый |
| F7 | 7.5 | Противотуманный огонь |
| F8 | 20 | Блокировка дверей |
| F9 | 10 | Аварийная сигнализация |
| F10 | 10 | Кл. 5 ХР1 КП, выключатель ламп заднего хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации |
| F11 | 30 | Стеклоподъемники |
| F12 | 20 | Прикуриватель, обогрев сидений |
| F13 | 20 | Звуковой сигнал |
| F14 | 20 | Обогрев стекла двери задка, наружных зеркал, модуль управления светом (МУС) |
| F15 | 20 | Конт. 11 Х2, переключатель стеклоочистителей, стеклоочиститель, выключатель заднего отопителя |
| F16 | 10 | Противотуманная фара правая |
| F17 | 10 | Противотуманная фара левая |
| F18 | 25 | Отопитель |
| F19 | 7.5 | Выключатель сигнала торможения, плафоны освещения |
| F20 | 5 | Управление зеркалами |
| F21 | 10 | Компрессор кондиционера |
| F22 | 15 | Штепсельные розетки |
| Реле | ||
| К1 | Противотуманные фары | |
| К2 | Противотуманные фары | |
| К3 | Дальний свет | |
| К4 | Ближний свет | |
| К5 | Разгрузочное реле | |
| К6 | ЗМЗ 40904, 40905: Дополнительный отопитель | |
| К7 | Компрессор | |
| К8 | Указатели поворота и аварийная сигнализация | |
| К9 | Прерыватель стеклоочистителя с регулировкой паузы | |
Блок предохранителей (2014-2019)
| № | А | Функция/компонент |
| F1 | 10 | РК «Dymos» кл. 15 |
| F2 | 15 | Розетка салона |
| F3 | 10 | Компрессор кондиционера |
| F4 | 30 | 2016-2019: Блок управления электропакетом, кл.30 |
| 5 | 2014-2015: Управление зеркалами | |
| F5 | 7,5 | Выключатель сигнала торможения, плафоны освещения салона, плафон освещения вещевого ящика, плафон освещения багажного отделения |
| F6 | 40 | 2016-2019: Система отопления и кондиционирования, выключатель обогрева двери задка и зеркал |
| 25 | 2014-2015: Отопитель | |
| F7 | 10 | Противотуманная фара левая |
| F8 | 10 | Противотуманная фара правая |
| F9 | 20 | Переключатель стеклоочистителей, стеклоочиститель, блок переключателей водителя, блок переключателей задних пассажиров, отопитель кузова задний, выключатель дополнительного отопителя |
| F10 | 20 | Обогрев стекла двери задка, зеркал, модуль управления светом (МУС) |
| F11 | 20 | ЗМЗ-51432: Звуковой сигнал (для автомобилей с двигателем ) |
| F12 | 20 | Прикуриватель, розетка в багажном отделении (2016-2019), обогрев сидений (2014-2015) |
| F13 | 30 | РК «Dymos» кл. 30 |
| F14 | 10 | 2016-2019: Стеклоподъемники (модуль двери водителя) |
| 30 | 2014-2015: Стеклоподъемники | |
| F15 | 5 | 2016-2019: Кл. 34 комбинация приборов, выключатель заднего хода, кл. 1 датчика скорости, кл. 2 выключателя аварийной сигнализации |
| 10 | 2014-2015: Кл. 5 ХР1 КП, выкл. света з/хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации | |
| F16 | 15 | 2016-2019: Подушка безопасности |
| 10 | 2014-2015: Аварийная сигнализация | |
| F17 | 10 | 2016-2019: Медиасистема (радиоприемник с аудиопроигрывателем) |
| 20 | 2014-2015: Блокировка дверей | |
| F18 | 15 | 2016-2019: Блокировка дифференциала |
| 7,5 | 2014-2015: Противотуманный огонь | |
| F19 | 10 | Дальний свет фар левый |
| F20 | 10 | Дальний свет фар правый |
| F21 | 7,5 | Ближний свет фар левый |
| F22 | 7,5 | Ближний свет фар правый |
| F23 | 5 | Габаритный огонь правый |
| F24 | 5 | Габаритный огонь левый |
| F25 | 60 | Обогрев ветрового стекла |
| F26 | 10 | Резерв |
| F27 | 10 | Резерв |
| F28 | 30 | Резерв |
| F29 | 25 | Резерв |
| F30 | 20 | Резерв |
| Реле | ||
| К1 | Реле включения противотуманных фар | |
| К2 | 2014-2015: Реле включения обогрева стекла двери задка и зеркал | |
| К3 | Реле включения дальнего света фар | |
| К4 | ЗМЗ-40905: Реле дополнительного электронасоса отопителя | |
| 2016-2019: Реле включения ближнего света фар | ||
| К5 | 2014-2015: Реле включения ближнего света фар | |
| 2016-2019: Реле дополнительного отопителя салона | ||
| К6 | Реле компрессора кондиционера | |
| К7 | 2014-2015: Прерыватель указателей поворота и аварийной сигнализации | |
| 2016-2019: Реле включения обогрева стекла двери задка и зеркал | ||
| К8 | Прерыватель стеклоочистителя с программируемой паузой | |
| К9 | Дополнительное (разгрузочное) реле | |
| К10 | Реле обогрева ветрового стекла (разгрузочное) | |
| Реле переключения топливных баков (для автомобилей с РК «УАЗ») | ||
| К11 | Реле времени обогрева ветрового стекла | |
| К12 | 2016-2019: Реле блокировки дифференциала заднего моста | |
Блок предохранителей в моторном отсеке
Блок реле и предохранителей под капотом расположен на левой надставке брызговика автомобиля.
Схема расположения реле и предохранителей находится на внутренней стороне крышки блока
Вариант 1
Вариант 2
| № | А | Функция/компонент |
| F1 | 15 | Звуковой сигнал |
| F2 | — | Не устанавливается |
| F3 | 30 | Электровентилятор 2 |
| F4 | 25 | АБС (ESP) |
| F5 | 5 | Приборы |
| F6 | 20 | Бензонасос |
| F7 | 20 | Стартер |
| F8 | 30 | Электровентилятор |
| F9 | 10 | Комплексная микропроцессорная система управления двигателя (КМПСУД) |
| F10 | 10 | АБС (ESP) |
| F11 | 20 | Подогреватель |
| F12 | 5 | Подогреватель |
| F13 | 25 | Подогреватель |
| F14 | — | Не устанавливается |
| F15 | — | Не устанавливается |
| F16 | — | Не устанавливается |
| F17 | 60 | Монтажный блок |
| 90 | Монтажный блок | |
| F18 | 40 | АБС (ESP) |
| F19 | 60 | Монтажный блок |
| Реле | ||
| К1 | Реле стартера | |
| К2 | Реле подогревателя | |
| Реле времени стеклосмывателя двери задка (вариант 1) | ||
| К3 | Реле подогревателя | |
| Реле звуковых сигналов (вариант 1) | ||
| К4 | Реле звукового сигнала | |
| Реле блока управления двигателем (КМПСУД (вариант 1)) | ||
| К5 | Реле блока управления двигателем (КМПСУД) | |
| Реле электровентилятора (вариант 1) | ||
| К6 | Реле электровентилятора | |
| Реле электробензонасоса (вариант 1) | ||
| К7 | Реле электробензонасоса | |
| Реле электровентилятора (вариант 1) | ||
| К8 | Реле электровентилятора | |
| Реле кондиционера (вариант 1) | ||
| К9 | Реле компрессора (вариант 1) | |
| К10 | Реле блока управления заслонкой рециркуляции (вариант 1) | |
* 60А для блока нового образца, 60/90А для блока старого образца
Блок реле и предохранителей кондиционера, реле и предохранитель свечей накаливания
- Блок реле и предохранителей кондиционера расположен справа под капотом автомобиля
- Реле свечей накаливания и силовой предохранитель свечей накаливания для автомобилей с двигателем «Iveco» расположены под капотом с левой стороны на щитке передка.
| № | А | Функция/компонент |
| F1 | 7,5 | Муфта компрессора кондиционера |
| F2 | 30 | Вентилятор 1 |
| F3 | 30 | Вентилятор 2 |
| F4 | 60 | силовой предохранитель свечей накаливания |
| Реле | ||
| К1 | Реле включения вентилятора отопителя салона | |
| К2 | Реле 1 заслонки рециркуляции | |
| К3 | Реле 2 заслонки рециркуляции | |
| К4 | Реле муфты компрессора | |
| К5 | Реле вентилятора 1 | |
| К6 | Реле вентилятора 2 | |
| К7 | Реле свечей накаливания | |
Схема блока предохранителей УАЗ Патриот (3163) реле и назначение с расположением
УАЗ Патриот (УАЗ-3163) внедорожник 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 201 3, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 г.
в. с различными модификациями (Профи Пикап и Грузовой Уаз 23632, 23602). В нашем материале мы покажем обозначение блоков предохранителей и реле УАЗ Патриот со схемами блоков и их расположением. В заключение предлагаем ознакомиться с полным руководством по ремонту и обслуживанию.
Конструкция блоков предохранителей и реле УАЗ Патриот и их назначение зависит от года выпуска и уровня оснащения и может отличаться от представленного.
Содержимое
- 1 Салон
- 1.1 Тип 1
- 1.2 Тип 2
- 1.3 Тип 3
- 2.1 Блок предохранителей и реле
- 2.2 Дополнительные блоки
- 2.2.1 Блок на батарее
- 2.2.2 Блок реле и предохранителей кондиционера
- 2.2.3 Реле свечей накаливания и силовой предохранитель
- 3 УАЗ Патриот Руководство
90 015 2 Моторный отсек
Салон
90 002 Расположен под приборной панелью, со стороны водителя, сзади защитный чехол.
Тип 1
Подходит для автомобилей, выпущенных с 2005 по 2011 год.
90 064
5A Задние противотуманные фары90 067 Реле обогрева заднего стекла
Предохранитель №10, 20А, отвечает за прикуриватель.
Тип 2
Подходит для автомобилей с 2012 по 2014 год.
Схема
Обозначение
| F1 | 5A Габаритный огонь, левый |
| F2 | 5A Габаритный огонь, правый |
| F3 | 7.5A Ближний свет фар правый |
| F4 | 7.5A Фары ближнего света, левые |
| F5 | 10A Фары дальнего света, правые |
| F6 | 10A Фары дальнего света, левые | Ф7 | 7.5A Противотуманные фары |
| F8 | 20A Замок двери |
| F9 | 10A Сигнализация |
10А Кл. 5 ХР1 КП, выключатель фонарей заднего хода, кл. 1 датчик скорости, кл. 4 центральных светильника, кл. 2 аварийных выключателя | |
| F11 | 30A Окна |
| F12 | 20A Прикуриватель , подогрев сидений |
| F13 | 20A Звуковой сигнал |
| F14 | 20A Обогрев стекла задней двери, наружные зеркала, модуль управления освещением (MUS) |
| F15 | 20A Прод. 11 X2, переключатель стеклоочистителя, стеклоочиститель, переключатель заднего обогревателя |
| F16 | 10A Противотуманная фара, правая |
| F17 | 10A Противотуманная фара, левая |
| F18 | Нагреватель 25 А |
| F19 | 7,5A Выключатель стоп-сигналов, плафоны |
| F20 | 5A Управление зеркалом |
| F21 | 10A Компрессор кондиционера |
| F22 | 15A Розетки | Реле |
| К1 | Фары противотуманные |
| К2 | Фары противотуманные |
| K3 | Дальний свет |
| K4 | Ближний свет |
| K5 | Реле разгрузки |
| К6 | ЗМЗ 40904, 40905: Дополнительный отопитель |
| К7 | Компрессор |
| К8 | Указатели поворота и аварийная световая сигнализация |
| K9 | Выключатель стеклоочистителя с паузой |
Предохранитель номер 12, 20А, отвечает за прикуриватель.
Тип 3
Подходит для автомобилей с 2014 г. по настоящее время.
Фото например
Схема
Назначение
| Ф1 | 10А РК «Д ymos” кл.15 |
| F2 | 15A Розетка салонная |
| F3 | 10A A/C компрессор |
| F4 | 30A 2016-2020: Блок управления электропакетом, класс 30 |
| 5A 2014-2015: Управление зеркалами | F5 | 7,5A Выключатель стоп-сигнала, внутреннего освещения, освещения вещевого ящика , освещение багажника |
| F6 | 40A 2016-2020: Система отопления и кондиционирования, выключатель обогрева задней двери и зеркал |
| 25A 2014-2015: Отопитель | F7 | 10A Противотуманная фара, левая |
| F8 | 10A Туманная лампа справа |
| F9 | 20A Swiper Switch, стеклоочиститель, блок выключателя драйвера, задний пассажир0067 20А Обогрев стекла задка, зеркал, модуль управления светом (ICC) |
| F11 | 20А ЗМЗ-51432: Звуковой сигнал (для а/м с двигателем) |
| F12 | |
| F13 | 30А РК «Dymos» кл. 30 |
| F14 | 10А 2016-2020: Стеклоподъемники (модуль двери водителя) |
| 30A 2014-2015: Стеклоподъемники | |
| F15 | 5A 2016-2020: кл. 34 Комбинация приборов, переключатель заднего хода, кл. 1 датчик скорости, кл. 2 аварийных выключателя |
| 10A 2014-2015: Кл. 5 Коробка передач ХР1, оф. легкий с/курс, кл. 1 датчик скорости, кл. 4 центральных светильника, кл. 2 переключателя сигнализации | |
| F16 | 15A 2016-2020: Подушка безопасности |
| 10A 2014-2015: Аварийная сигнализация | |
| F17 | 10A 2016-2020: Медиасистема (радио с аудиоплеером) |
| 20A 2014-2015: Замок двери | |
| F18 | 15A 2016-2020: Блокировка дифференциала |
7. 5A 2014-2015: Противотуманные фары | |
| F19 | 10A Дальний свет фар левый |
| F20 | 10A Фары дальнего света правые |
| F21 | 7,5A Фары ближнего света левые |
| F22 9 0066 | 7.5A Правая фара ближнего света |
| F23 | 5A Габаритный фонарь правый |
| F24 | 5A Габаритный фонарь левый |
| F25 | 60A Обогрев ветрового стекла |
| F26 | Резерв |
| F27 | Резерв |
| F28 | Резерв |
| F29 | Резерв |
| F30 | Резерв |
| К1 | Реле противотуманных фар |
| К2 | 2014-2015: Реле обогрева стекла и зеркал заднего вида |
| К3 | Фара реле дальнего света |
| К4 | ЗМЗ-40905: Реле доп. электронасос отопителя 2016-2020: Реле ближнего света |
| K5 | 2014-2015: Реле ближнего света фар |
| 2016-2020: Реле автономного отопителя пассажира купе | |
| К6 | Реле компрессора кондиционера |
| К7 | 2014-2015: Прерыватель указателей поворота и аварийной сигнализации |
| К8 | Прерыватель паузы стеклоочистителей |
| К9 | Реле дополнительное (разгрузочное) |
| К10 | Реле обогрева лобового стекла (разгрузочное) |
| Реле включения топливного бака (для автомобилей с РУ «УАЗ») | |
| К11 | Реле таймера обогрева лобового стекла |
| К12 | 2016-2020: Реле блокировки дифференциала заднего моста |
Предохранитель номер 12, 20А, отвечает за прикуриватель.
Моторный отсек
Блок предохранителей и реле
Он расположен под капотом с левой стороны, рядом с аккумуляторной батареей и закрыт защитной крышкой.
Схема
Защищенные компоненты
| F1 | Звуковой сигнал |
| F2 | Не установлен |
| F3 | Электровентилятор 2 |
| F4 | ABS (ESP) |
| F5 | Приборы |
| F6 | Бензонасос |
| F7 90 066 | Стартер |
| F8 | Электровентилятор |
| F9 | Интегрированная микропроцессорная система управления двигателем (КМПСУД) |
| F10 | |
| F11 | Предпусковой подогреватель |
| F12 | Предпусковой подогреватель |
| F13 | Предпусковой подогреватель |
| F14 | Не установлен 9006 6 |
| F15 | Не установлен |
| F16 | Не установлен |
| F17 | 60 / 90A Монтажный блок, Обогрев ветрового стекла | F18 | ABS (ESP) |
| F19 | Монтажный блок |
Реле
| R1 | Реле стартера, реле электровентилятора 1 |
| R2 | Реле обогревателя, время реле омывателя стекла багажника (блок старого образца) |
| R3 | Реле отопителя, реле звукового сигнала (блок старого образца) |
| R4 | Реле звукового сигнала, реле КМПС УД (блок старого образца) |
| Реле КМПС УД, Электровентилятор реле (блок старого образца) | |
| R6 | Реле электрического вентилятора, реле электрического топливного насоса (блок старого образца) |
| R7 | Реле электрического топливного насоса, реле электрического вентилятора (блок старого образца) |
| R8 | Реле электровентилятора, реле кондиционера (блок старого образца) |
| R9 | Реле компрессора (блок старого образца), реле управления двигателем |
| R10 | Реле блока управления заслонкой рециркуляции ( старый стиль блок), реле стартера 2 |
Дополнительные коробки
Коробка на аккумуляторную батарею
На плюсовой клемме аккумуляторной батареи на автомобилях с АКПП может быть дополнительный блок предохранителей, состоящий из 2-х мощных плавких вставок на 100А, защищающие блоки предохранителей.
Блок реле и предохранителей кондиционера
Расположен справа под капотом автомобиля.
Схема
Реле свечей накаливания и предохранитель питания
Реле свечей накаливания и предохранитель питания свечей накаливания для автомобилей с двигателем «Ивеко» расположены под капотом с левой стороны перегородки.
Предохранитель
| F1 | 7.5A Муфта компрессора кондиционера |
| F2 | 30 А Вентилятор 1 |
| F3 | 30 А Вентилятор 2 |
| F4 | Предохранитель силовой на 60А свечей накаливания |
| Реле | |
| К1 | Реле включения на вентиляторе отопителя |
| K2 | Реле заслонки рециркуляции 1 |
| K3 | Реле заслонки рециркуляции 2 |
| K4 9 0066 | Реле муфты компрессора |
| К5 | Реле вентилятора 1 |
| К6 | Реле вентилятора 2 |
| К7 | G Реле низшей вилки |
УАЗ Патриот Руководство
Подробнее узнать о ремонте и техническое обслуживание УАЗ Патриот, изучив оригинальную полную инструкцию: «скачать».
Мы разместили видео на нашем канале YouTube. Смотрите и подписывайтесь.
А если у вас есть вопросы, задавайте их в комментариях.
Реле и предохранители УАЗ Патриот
Большая часть электрических цепей автомобиля защищена предохранителями, установленными в монтажном блоке
В монтажных блоках также установлены реле устройств, потребляющих большой ток.
Основной монтажный блок расположен в панели приборов с левой стороны снизу и закрыт крышкой, а дополнительный монтажный блок установлен в моторном отсеке на его левом крыле.
Перед заменой перегоревшего предохранителя выясните причину перегоревшего предохранителя и устраните ее.
При поиске неисправности рекомендуется смотреть цепи, которые защищены этим предохранителем.
Рис. 1. Номера реле и предохранителей в монтажном блоке, расположенном в салоне
Расположение реле и предохранителей в монтажном блоке, установленном в салоне, показано на рис. 1, в табл. 1 и 2 показано назначение реле и предохранителей.
Используйте специальный пинцет для замены штыревых предохранителей.
Поверните фиксирующий винт крышки монтажного блока (рис. 2)
Преодолев сопротивление верхних защелок крышки, снимите крышку с панели приборов (рис. 3).
Используйте специальный пинцет для предохранителей или вручную извлеките предохранитель из разъема (рис. 4)
Установите в разъем предохранитель того же номинала, что и извлеченный.
Таким же образом снимите реле.
Установите реле того же типа, что и снятое
Цвет корпуса предохранителя и номинал:
Ток, А — Цвет корпуса предохранителя
- 80 — Бежевый
- 40 — оранжевый
- 30 — зеленый
- 25 — Бежевый
- 20 — Желтый
- 15 — Синий
- 10 — Красный
- 7,5 — Коричневый
- 5 — Оранжевый
Корпуса предохранителей разных номиналов окрашены в разные цвета.
Кроме того, на предохранителе маркируется числовое значение тока, на которое он рассчитан (номинальное значение).
Назначение реле, расположенных во внутреннем монтажном блоке
Номер реле — Наименование
- Р1 — Реле включения ближнего света фар
- P2 — Реле дальнего света
- P3 — Реле прерывателя стеклоочистителей
- Р4 — Реле-прерыватель указателей поворота
- Р5 — Реле обогрева заднего стекла
- P6 — Реле противотуманных фар
- Р7 — Реле дополнительное (разгрузочное)
Перед заменой перегоревшего предохранителя необходимо выяснить причину его перегорания.
Устраните причину и установите новый предохранитель.
Цепи, защищенные предохранителями
Номер предохранителя — Сила тока, А — Защищаемые цепи
- 1 — 10 — Резерв
- 2 — 20 — То же
- 3 — 30 — также
- 4 — 5 — Лампы приборов, габаритные огни левого борта
- 5 — 7,5 — Ближний свет правой фары
- 6 — 10 — Дальний свет правой фары
- 7 — 10 — Правая противотуманная фара
- 8 — 30 — Электрические стеклоподъемники, люк
- 9 — 15 — Патрон для переносной лампы
- 10 — 20 — Звуковой сигнал боковых зеркал с электроприводом
- 11 – 20 — Обогреватель заднего стекла
- 12 – 20 — Очистители и омыватели ветрового стекла
- 13 — 20 — Резерв
- 14 — 5 — Габаритные огни правого борта и подсветка номерного знака
- 15 — 7,5 — Ближний свет левый
- 16 — 10 — Дальний свет левой фары, индикатор дальнего света фар
- 17 — 10 — Левая противотуманная фара
- 18 – 20 — Система дверных замков с электроприводом
- 19 – 10 — Указатели поворота и аварийная световая сигнализация
- 20 — 7,5 — Плафоны, освещение моторного отсека с верхними сигналами
- 21 — 25 — Отопитель прикуривателя
- 22 — 10 — Комбинация приборов, выключатель фонарей заднего хода
- 23 — 7.
