Очиститель ветрового стекла Нива 21213 схема подключения

Автомобиль Нива 21213 с карбюраторным двигателем оборудован очистителем ветрового стекла состоящим из моторедуктора (электродвигателя с зубчатой шестерней), рычагов и щеток с поводками («дворники»).

Вот схема его подключения с описанием порядка работы — включения и выключения, переключения скоростей, цвета и назначения проводов, реле и переключателей.

Схема подключения очистителя ветрового стекла («дворников») автомобиля Нива 21213

Схема подключения очистителя ветрового стекла («дворников») автомобиля Нива 21213

Описание схемы подключения «дворников» Нива

— Очиститель ветрового стекла на Нива 21213 включается правым подрулевым переключателем. Первое положение — очиститель выключен, второе — прерывистый режим, третье — постоянная работа.

— Включить очиститель можно только после поворота ключа в замке зажигания.

— При включении постоянного режима работы электрический ток проходит с вывода «30» генератора через замок зажигания (контакты «30» и «15»), далее на реле зажигания (контакты «87» и «86»), предохранитель №2 в монтажном блоке, правый подрулевой переключатель (контакты «2» и «5»), с него по серому проводу на электродвигатель очистителя (на его пластину выключателя), на термобиметаллический предохранитель, обмотку якоря электродвигателя и «массу».

Электродвигатель начинает работать перемещая щетки с частотой 50-60 циклов в минуту.

При работе электродвигателя его шестерня поворачивается, пластина выключателя замыкается с другим контактом после чего ток начинает протекать по более короткому пути, по оранжевому проводу (минуя подрулевой переключатель).

— Когда включен прерывистый режим работы дворников электрический ток протекает через реле-прерыватель РС-514. Туда он попадает с подрулевого переключателя по красному проводу на электромагнит реле и его термобиметаллический прерыватель и далее по серому проводу на электродвигатель очистителя.

При прохождении тока пластина прерывателя реле нагревается, изгибается и размыкает контакты прерывателя. При этом на массу замыкается контакт выключателя электродвигателя (желтый провод с подрулевого переключателя на реле и сине-белый провод с реле на электродвигатель). Электродвигатель останавливается. После чего пластина прерывателя остывает, выпрямляется и снова замыкает контакты внутри реле, напряжение опять подается на электродвигатель. Тот начинает работать. Такие циклы включения и выключения повторяются с частотой 9-17 раз в минуту.

Примечания и дополнения

— В дополнение к очистителю ветрового стекла на Ниве имеется его омыватель, состоящий из электродвигателя насоса в бачке с омывающей жидкостью, трубок и форсунок распылителей. Он включается тем же правым подрулевым рычагом (перемещаем его на себя в нефиксированное положение). Вот схема его подключения «Схема подключения омывателя ветрового стекла автомобиля Нива 21213».

Еще статьи по электрооборудованию автомобиля Нива 21213

— Проверка диодного моста генератора автомобиля Нива 21213

— Звуковой сигнал Нива 21213 схема подключения

— Задний дворник Нива 21213 схема подключения

— Схема подключения плафонов освещения салона автомобиля Нива 21213

— Схема подключения омывателя стекла задней двери Нива 21213

— Схема подключения очистителей и омывателя фар Нива 21213

Подписывайтесь на нас!

Автор MechanikОпубликовано 11. 04.202131.08.2022Рубрики Электрооборудование автомобиля НиваМетки 21213, ветровое стекло, дворники, Нива, очиститель, подключения, схема 7 574 views

Прерывистый режим заднего дворника

Прерывистый режим заднего дворника

Прерывистый режим работы заднего дворника вместо постоянного.
Задержка 15 сек.

Целью нашей работы является работа очистителя заднего стекла в прерывистом режиме с
интервалом около 12-15 секунд (на наш взгляд, данный интервал является оптимальным
при отсутствии заднего «правильного» спойлера). Для достижения цели нами были
поставлены следующие задачи:

1. Воплотить упрощённую схему работы стеклоочистителя ВАЗ-2108. Для этого нам нужно
получить с электромотора привода заднего очистителя сигнал о том, что щётка пришла
на место. Сигнал должен подаваться замыканием провода на массу.

2. Подобрать резистор для создания необходимой нам частоты работы.

3. Спрятать (закрепить) реле под приборной панелью (или в задней двери), чтобы оно
не создавало лишнего шума при движении автомобиля.

Для выполнения задач нам потребуются:

1. Паяльник (ИМХО, лучше всё паять — меньше вероятность сопли).
2. Клеммы типа «мама» — около 10-15 штук.
3. Реле типа 524.3747.
4. Бокорезы (кусачки).
5. Изолента.
6. Монтажный провод — 1 м.
7. Трубки термоусадочные.
8. Колодка на контакты реле.
9. Резистор номиналом ~10-20 KОм.

Далее — по пунктам:

1. Чтобы схема повторила восьмёрочную, нам нужно получить массу с мотора в момент,
когда щётка пришла на место. Для этого:
а. Снимаем обшивку задней двери.
б. Снимаем задний дворник вместе с поводком.
в. Откручиваем гайку крепления электромотора к кузову (снаружи, под креплением
поводка).
г. Откручиваем две гайки крепления электромотора к кузову (внутри двери).
д. Снимаем мотор.
е. Включаем паяльник и отпаиваем бело-голубой и голубой провод от правого
контакта на двигателе.
ж. Спаиваем бело-голубой и голубой провода вместе и изолируем их изолентой.
з. На освободившийся контакт припаиваем кусок провода, второй его конец цепляем
на массу (проще всего положить под болт).

Всё. Двигатель нам даёт массу в момент, когда щётка на месте.

2. Подбор резистора ведётся методом научного тыка. Оптимально для меня — 16
КОм, что создаёт паузу примерно в 15 секунд.
а. Открываем реле паузы.
б. Выпаиваем из реле резистор, который идёт сразу от контакта J реле.
в. Впаиваем на его место искомый резистор.

3. ИМХО, прятать реле лучше под панелью слева, ибо герметичности дверей нет и не
будет, а вода при +12 В способна натворить бед.

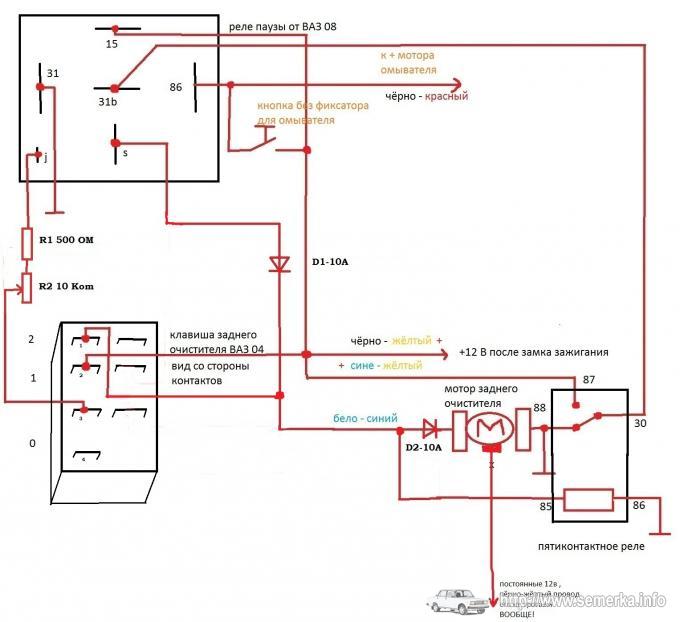

В общем схема подключения выглядит так:

ZZToP,
22.06.05.

* * *

Установка реле стеклоочистителя задней двери с регулировкой паузы (вариант 2131).

В качестве реле было выбрано изделие 72.3777-01 производства «ЭНЕРГОМАШ» по причине наиболее легкой и логичной, на мой взгляд, инсталляции. Схема опубликована Electromaster’ом на 9 странице темы «Задний дворник». На всякий случай:

Снимаем внутреннюю облицовку задней двери:

Снимаем левые полку и облицовку задка:

Обжимаем мамой провод (не более 0,75 кв., длина с запасом, потом обрежем) и протягиваем через заднюю дверь, предварительно вынув уплотнение в двери. Я использовал для протяжки провод 2,5 кв., запустив его в дырку, в которую входят жгут проводов и трубка омывателя. Поймав его, примотал изолентой противоположный от мамы конец, и вытянул:

Далее смотрим, куда установить реле. У меня были два ушка, в которые сборщики не поставили хомуты:

Я решил так:

Подобрав необходимую длину провода до реле, примотал провод изолентой к уже проложенному жгуту:

В нише у
бачка омывателя изолентой прикрепил провод к существующему жгуту проводов. Наощупь нашел провода, идущие к насосу омывателя. Протянутый через дверь провод подключаем к не черному!
Вариант на фото:

В соответствии со схемой собираем переходник в разрыв колодки подключения мотор-редуктора заднего дворника. (Для особо внимательных! На фото синие провода в колодке реле должны быть поменяны местами! Блин, час потратил, проверяя, пока понял, в чем дело. Когда понял, забыл сфоткать):

Инсталлируем
переходник:

Заправляем провода, чтобы не болтались:

Устанавливаем на место облицовки задней двери, боковины, уплотнения жгута и наслаждаемся результатом.

vic2131,
28.06.13
