Предохранители Уаз Хантер 469 и реле с описанием и схемами блоков

ДругиеКомментарии: 0

УАЗ Хантер (УАЗ-315195), в просторечии известен как “уазик” , выпускался в 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годах как с бензиновыми (инжектор и карбюратор ЗМЗ – 409), так и с дизельными двигателями ЗМЗ-5143 в различных модификациях (УАЗ-31512, УАЗ-31514) и представляет обновленную версию моделей УАЗ-469 и УАЗ-3151 которые выпускались с 1972 года. В данной публикации вы найдёте описание блоков предохранителей и реле Уаз Хантер 469 со схемами и местами их расположения. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с полной электросхемой и оригинальным руководством по эксплуатации.

Исполнение блоков и назначение элементов в них в Вашем Уаз Хантере может отличаться от представленного и зависит от года выпуска и уровня комплектации.

Содержание

  • 1 Блоки в салоне
    • 1. 1 Блок предохранителей
    • 1.2 Блок реле
  • 2 Блоки под капотом
    • 2.1 Блок предохранителей
      • 2.1.1 Вариант 1
      • 2.1.2 Вариант 2
    • 2.2 Блок реле
    • 2.3 Дополнительный блок
  • 3 Дополнительный материал
    • 3.1 Электросхема
    • 3.2 Руководство Уаз Хантер

Блоки в салоне

Блок предохранителей

Он находится под панелью, немногим выше рулевой рейки.

Фото – схема

Описание

1 25А Резерв
2 5А Габаритный свет правая сторона
3 7,5А Ближний свет правая сторона
4 10А Дальний свет правая сторона
5 7,5А Противотуманная фара правая
6 5А Плафон освещения блока предохранителей, штепсельная розетка переносной лампы
7 7,5А Стоп-сигналы
8 10А Указатели поворота в режиме аварийной сигнализации
9 20А Звуковой сигнал
10 7,5А Фонари освещения номерного знака, подсветка приборов, переключателей
11 15А Прикуриватель
12 5А Задний противотуманный фонарь
13 10А Радиооборудование
14 25А Резерв
15 5А Габаритный свет левая сторона
16 7,5А Ближний свет левая сторона
17 10А Дальний свет левая сторона
18 7,5А Противотуманная фара
19 5А Фонарь света заднего хода левая
20 7,5А Указатели поворота в режиме указателей поворота
21 10А Отопитель
22 20А Электродвигатель стеклоочистителя, омыватель ветрового стекла
23 7,5А Плафоны освещения, подкапотная лампа
24 15А Резерв
25 5А Приборы и сигнализаторы
26 10А Дополнительный насос системы отопления УАЗ 315148

За прикуриватель отвечает предохранитель номер 11 на 15А.

Блок реле

Находится под панелью, возле левой стоки.

Схема

Обозначение

  1. реле включения ближнего света фар
  2. реле включения дальнего света фар
  3. реле включения противотуман­ных фар
  4. реле очистителя стекла двери задка
  5. ре­ле включения заднего противотуманного фонаря
  6. ре­ле очистителя ветрового стекла
  7. реле-прерыватель указателей поворота

Блоки под капотом

Расположение

Блок предохранителей

Блок силовых предохранителей (1) состоит из плавких вставок высокой мощности. На автомобилях УАЗ 315143 и УАЗ 315148 он состоит из 4 вставок, на остальных из 2.

Общая схема

Назначение

Вариант 1
  1. 40А Наружное освещение
  2. 90А Клемма 30 выключателя зажигания
Вариант 2
  1. 90А Клемма 30 выключателя зажигания
  2. 40А Наружное освещение
  3. 15А Подогрев топливного фильтра
  4. 90/60А Свечи накаливания

Блок реле

(2) Тут находятся реле и предохранители системы управления двигателем и системы впрыска топлива.



Дополнительный блок

Используется преимущественно на дизельных двигателях УАЗ-315195, 315148.

Схема

Расшифровка

К1  Реле стартера
К2  Реле главное 2
КЗ  Реле главное 1
К4  Реле подогрева топлива
F1 30А  Бортовая сеть
F2 30А Бортовая сеть
F3 25А Реле подогрева топлива
F4 5А Диагностика
F5 20А Реле стартера
F6 10А Датчик массового расхода воздуха
F7 5А Блок управления
F8 15А Реле главное 1
F9 10А Реле главное 2
F10 25А Реле главное 2

Дополнительный материал

Электросхема

Больше информации про электро оборудование и схему электрических соединений можете узнать в данном материале.

Руководство Уаз Хантер

А оригинальное руководство по ремонту и обслуживанию можете изучить тут.

На этом всё. А если хотите помочь дополнить материал, пишите всё в комментарии.

Проверка включения стартера Лада Гранта

Если при переводе ключа в замке зажигания в положение «II» стартер не работает — возможна неисправность, как самого стартера, так и цепи его включения

Для проверки выключаем зажигание и отсоединяем колодку провода от вывода обмоток тягового реле стартера.

Стержнем отвертки перемыкаем вывод обмоток тягового реле и наконечник провода, соединенного с плюсовым выводом аккумуляторной батареи

При проведении этой операции необходимо соблюдать осторожность, т. к. возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент замыкания выводов!

Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения.

В противном случае неисправен стартер или его тяговое реле.

Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта.

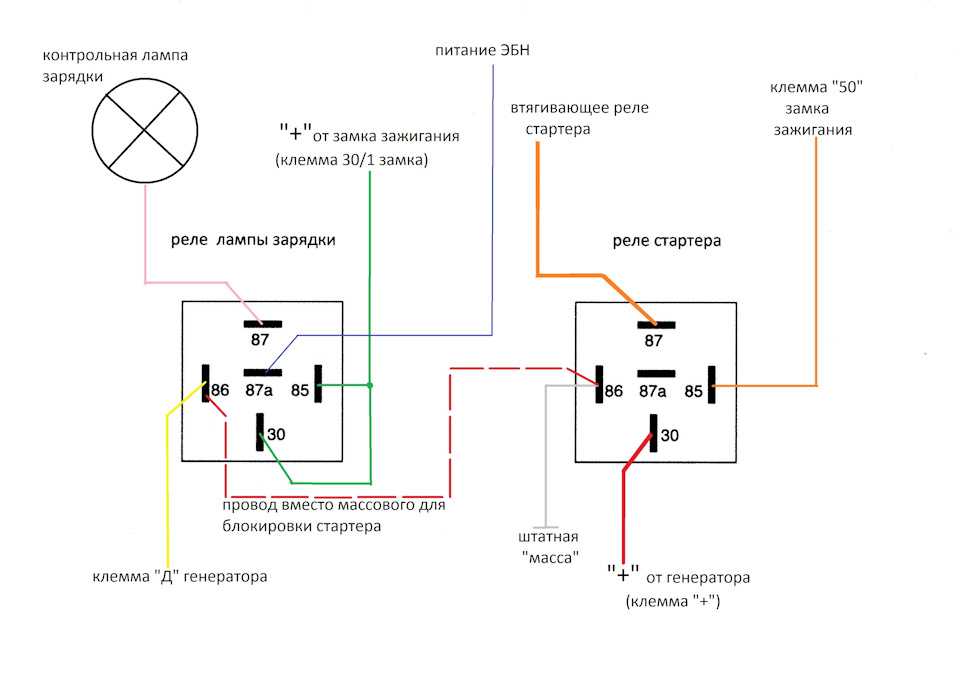

Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле контактной группы замка зажигания, для поиска неисправности в цепи включения стартера.

Вынимаем из монтажного блока реле стартера.

Для проверки реле стартера устанавливаем на его место заведомо исправное реле типа 902.3747-11. Для этого можно использовать соседнее реле стеклоподъемников.

Если с вновь установленным реле стартер включается, то реле стартера вышло из строя и его необходимо заменить.

В противном случае необходимо проверить силовую цепь и цепь управления реле стартера.

Для проверки силовой цепи вынимаем реле стартера из монтажного блока.

Вставляем перемычку (отрезок провода) в гнезда силовых контактов реле «30» и «87».

Переводим ключ в замке зажигания в положение «II» — «стартер».

Если стартер включится, силовая цепь исправна, если нет, то тестером

Проверяем подводится ли «+12 В» к гнезду «30» реле стартера при нахождении ключа в замке зажигания в положении «II».

При этом второй («минусовый»), щуп тестера можно подсоединить к болту крепления ограничителя открывания двери.

В том случае, если напряжение подводится к гнезду «30», тестером проверяем целостность цепи от гнезда «87» реле стартера до наконечника провода управления тяговым реле стартера.

Если же напряжение к гнезду «30» не подводится, проверяем цепь от вывода «50» замка зажигания до гнезда «30» реле.

Если цепь исправна, необходимо заменить контактную группу замка зажигания.

В том случае, если силовая цепь стартера исправна, проверяем цепь управления реле стартером — для этого вставляем щуп тестера в гнездо «86» реле стартера, второй щуп тестера подсоединяем к «массе».

При включенном зажигания проверяем подводится ли «+12 В» от главного реле системы управления двигателем к гнезду «86» реле стартера.

Затем вставляем щупы тестера в гнездо «86» и «85» и проверяем есть ли «масса» в гнезде «85» реле соединенном с выводом «50» контроллера

В противном случае проверяем целостность цепей управления реле стартера от главного реле системы управления и вывода «50» контроллера – соответственно к гнездам «86» и «85» реле стартера.

Схема блока предохранителей УАЗ Патриот (3163) реле и назначение с расположением

УАЗ Патриот (УАЗ-3163) внедорожник 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 г.в. с различными модификациями (Профи Пикап и Грузовой Уаз 23632, 23602). В нашем материале мы покажем обозначение блоков предохранителей и реле УАЗ Патриот со схемами блоков и их расположением. В заключение предлагаем ознакомиться с полным руководством по ремонту и обслуживанию.

Конструкция блоков предохранителей и реле УАЗ Патриот и их назначение зависит от года выпуска и уровня оснащения и может отличаться от представленного.

Contents

  • 1 Passenger compartment
    • 1.1 Type 1
    • 1.2 Type 2
    • 1.3 Type 3
  • 2 Engine compartment
    • 2.1 Fuse and relay box
    • 2.2 Additional boxes
      • 2.2.1 Box на аккумуляторе
      • 2.2.2 Блок реле и предохранителей кондиционера
      • 2.2.3 Реле свечей накаливания и силовой предохранитель
  • 3 УАЗ Патриот Руководство

Салон

Расположен под приборной панелью, со стороны водителя, за защитной крышкой.

Тип 1

Подходит для автомобилей, изготовленных с 2005 по 2011 год.

Диаграмма

Назначение

F1 5A Освещение для переключателей и контролирующих. 0062
F2 7.5A Low beam of the right headlight
F3 10A High beam right headlight
F4 10A Right fog lamp
F5 30A Electric door window system , электрический люк на крыше
F6 15A портативная лампа
F7 20A Sound Signals, Electric Mirrors
F8 20.0062
F9 20A Стеклянные очистители и шайбы, дополнительный нагреватель пассажирского отделения
F10 9018 20A LIGARETE F12 7,5A Ближний свет левой фары
F13 10A Дальний свет левой фары и контрольная лампа дальнего света
F14 10A Left fog lamp
F15 20A Electric door lock system
F16 10A Hazard warning and direction indicators
F17 7. 5A Lights, brake light switch
F18 25A Выключатель обогревателя, обогрева заднего стекла и наружных зеркал
F19 10A Комбинация приборов, выключатель света заднего хода
F20 7,5A Задние противотуманные фары
F21 Spare fuse
F22 Spare fuse
F23 Spare fuse
Relay
К1 Reserve
K2 Relay – прерыватель стеклоочистителей
K3 Реле – прерыватель указателей поворота
K4 Реле ближнего света фар
K5 Headlamp high beam relay
К6 Additional (unloading) relay
K7 Rear window heating relay
К8 Fog light relay

The fuse number 10, 20A , отвечает за прикуриватель.

Тип 2

Подходит для автомобилей с 2012 по 2014 г.в.0058

F1 5A Side light, left F2 5A Side light, right F3 7.5A Low beam headlights right F4 7.5A Low beam headlights, Слева F5 10A Фары High Beam справа F6 10A Главный луче0061 F8 20A дверной замок F9 10A Сигнализация F10 10A Кл. 5 ХР1 КП, выключатель фонарей заднего хода, кл. 1 датчик скорости, кл. 4 центральных светильника, кл. 2 alarm switches F11 30A Windows F12 20A Cigarette lighter , seat heating F13 20A Sound signal F14 20A Heated tailgate glass, exterior зеркала, модуль управления освещением (MUS) F15 20А прод. 11 X2, wiper switch, wiper, rear heater switch F16 10A Fog lamp, right F17 10A Fog lamp, left F18 25A Heater F19 7,5 A Выключатель стоп-сигналов, плафоны F20 5A Управление зеркалом F21 10A Компрессор кондиционера F22 15A Sockets Relay К1 Fog lights K2 Fog lights K3 High beam K4 Low beam K5 RELAY RELAY K6 ZMZ 40904, 40905: Дополнительный нагреватель K7

93

3

3

. 0062 К8 Указатели поворотов и аварийная сигнализация К9 Пауза регулируемый выключатель стеклоочистителя
Предохранитель 2 номер прикуривателя, отвечает за прикуриватель.

Тип 3

Подходит для автомобилей с 2014 г. по настоящее время.

Фото для примера

Схема

Назначение

9016-9 Реле блокировки заднего дифференциала 2 :00062

F1 10A РК “Dymos” кл.15
F2 15A Interior socket
F3 10A A / C compressor
F4 30A 2016-2020: Electric package control unit, class 30
5A 2014-2015: Контрольные зеркала
F5 7,5A Переключатель тормозных светильников, светильник Glove Socartment, Luggage Copartment
F69006 2

: 40060: 40065

111111119. система, переключатель обогрева задней двери и зеркал
25A 2014-2015: Heater
F7 10A Fog lamp, left
F8 10A Fog lamp right
F9 20A Wiper switch, wiper, driver switch block, Блок переключателей заднего пассажира, обогреватель заднего кузова, выключатель дополнительного отопителя
F10 20A Обогрев стекла задней двери, зеркал, модуль управления светом (ICC)
F11 20A ЗМЗ-51432: со звуковым сигналом двигатель)
F12 20A Cigarette lighter , luggage compartment socket (2016-2020), seat heating (2014-2015)
F13 30A РК “Dymos” кл.30
F14 10A 2016-2020: Стеклоподъемники (модуль двери водителя)
30A 2014-2015: Стеклоподъемники
F15 5A 2016-2020: Кл. 34 Комбинация приборов, переключатель заднего хода, кл. 1 датчик скорости, кл. 2 аварийных выключателя
10A 2014-2015: Кл. 5 Коробка передач ХР1, оф. легкий с/курс, кл. 1 датчик скорости, кл. 4 центральных светильника, кл. 2 alarm switches
F16 15A 2016-2020: Airbag
10A 2014-2015: Hazard warning lights
F17 10A 2016-2020: Media system (radio with audio player)
20A 2014-2015: Замок двери
F18 15A 2016-2020: Блокировка дифференциала
7.5A 2014-2015: Fog light
F19 10A High beam headlights left
F20 10A High beam headlights right
F21 7. 5A Low beam headlights left
F22 7.5A Форы с низким баллом правой
F23 5A Боковой свет, правый
F24 5A Сторон0061 F25 60A Heated windshield
F26 Reserve
F27 Reserve
F28 Reserve
F29 Reserve
F30 Reserve
Реле
К1 Реле противотуманных фар
К2 2014-2015: Реле обогрева стекла и зеркал заднего вида
K3 Headlamp high beam relay
K4 ZMZ-40905: Relay for additional electric pump for heater 2016-2020: Relay for dipped headlights
K5 2014-2015: Headlight dipped реле Beam
2016-2020: Реле для вспомогательного нагревателя для пассажирского отделения
k6 A / C RELAY
K7 2014-2015: ОПИСАНИЕ ФОРИТАРИЧЕСКИЕ ДЛЯ СЛАДНАЯ ФАРТАРЕР И ФАРДЕРСКИРЕТРИРЕТРИРЕТРИРЕРИРЕТРЕРЕРИРЕТРЕРИРЕТРЕРИРЕТРЕРИРЕТРЕРИРЕТРЕРИРЕТРЕРИРЕТРЕРИРЕТРЕРИРЕТРЕРИРЕТРЕРИРЕР. 0062
2016-2020: эстафета для нагревания стекла и зеркал
k8 Пауза. Стипер.
Реле включения топливного бака (для а/м с РУ «УАЗ»)
К11 Реле таймера обогрева лобового стекла
К12

Предохранитель №12, 20А, отвечает за прикуриватель.

Моторный отсек

Блок предохранителей и реле

Он расположен под капотом с левой стороны, рядом с аккумуляторной батареей и закрыт защитной крышкой.

Схема

Защищенные компоненты

F1 Звуковой сигнал
F2 Не установлен0065

F3 Electro fan 2
F4 ABS (ESP)
F5 Devices
F6 Gasoline pump
F7 Starter
F8 Электровентилятор
F9 Интегрированная микропроцессорная система управления двигателем (КМПСУД)
F10 ABS (ESP)
00062

Pre-heater pre-starting
F12 Pre-heater pre-starting
F13 Pre-heater pre-starting
F14 Not installed
F15 Не установлен
F16 Не установлен
F17 60 / 90A монтаж0060

F19 Монтажный блок

Реле

.GERELERELERELERELER. )
R1 РЕЛЕР СЛАГЕР 9006. RATE 9006.SERTERE

R3 Реле отопителя, реле звукового сигнала (блок старого образца)
R4 Реле звукового сигнала, реле KMPS UD (блок старого образца)
2 R 5

63 KMPS UD Реле, реле электровентилятора (блок старого образца)

R6 Реле электровентилятора, реле электробензонасоса (блок старого образца)
R7 Реле электробензонасоса, реле электровентилятора (блок старого образца)
R8 Реле электровентилятора, реле кондиционера (блок старого образца)
R9 Реле компрессора (блок старого образца), реле управления двигателем
0 R Реле блока управления заслонкой рециркуляции (блок старого образца), реле стартера 2

Дополнительные коробки

Коробка на аккумуляторную батарею

На плюсовой клемме аккумуляторной батареи на автомобилях с АКПП может быть дополнительный блок предохранителей состоящий из 2-х мощных плавких вставок на 100А, защищающих блоки предохранителей.

Блок реле и предохранителей кондиционера

Расположен справа под капотом автомобиля.

Диаграмма

Реле свечей накаливания и предохранитель питания

Реле свечей накаливания и предохранитель питания свечей накаливания для автомобилей с двигателем «Ивеко» расположены под капотом с левой стороны перегородки.

Предохранитель

F1 7.5A КОМПРЕСОВОЙ КОМПРЕСОЙ КОМПРЕСС свечи накаливания
Relay
К1 Relay for turning on the heater fan
K2 Recirculation flap relay 1
K3 Recirculation flap relay 2
K4 Реле муфты компрессора
К5 Реле вентилятора 1
К6 Реле вентилятора 2
К7 Реле свечей накаливания

0062

УАЗ Патриот Руководство

Более подробную информацию о ремонте и обслуживании автомобиля УАЗ Патриот вы можете узнать изучив оригинальное полное руководство: «скачать».



Мы разместили видео на нашем канале YouTube. Смотрите и подписывайтесь.

А если у вас есть вопросы, задавайте их в комментариях.

Что такое автомобильный соленоид?

  1. Что такое автомобильный соленоид?

Дастин Хоули | 26 февраля 2021 г.

Если вдуматься, то заводить наши машины так же легко, как мы это делаем каждый день, — это что-то вроде современного чуда. Мы прыгаем в наши автомобили, поворачиваем ключ (или даже во многих случаях просто нажимаем кнопку), и тогда наш двигатель мгновенно оживает, используя невероятную силу реакции внутреннего сгорания.

Это, безусловно, намного проще и удобнее, чем если бы нам пришлось запускать двигатель другим способом. Было время, когда водители должны были заводить свои машины, поворачивая рукоятку. Мы, конечно, прошли долгий путь, но этот удобный процесс запуска стал возможен только благодаря соленоиду вашего автомобиля.

Не знаете, что такое автомобильный соленоид и как он работает? Наш гид ответит на все это, так что давайте начнем.

Хотите действовать?

Хотите действовать?

Интернет-магазин автомобилей для продажи

Хотите нырнуть глубже?

Хотите нырнуть глубже?

Сравните автомобили онлайн

ХОТИТЕ МАКСИМАЛЬНО ПОВЫСИТЬ ПОКУПАТЕЛЬНУЮ СПОСОБНОСТЬ?

ХОТИТЕ МАКСИМАЛЬНО ПОВЫСИТЬ ПОКУПАТЕЛЬНУЮ СПОСОБНОСТЬ?

Найдите местные поощрения и скидки на новые автомобили

Спасибо

Теперь вы подписаны на информационный бюллетень J. D. Power Cars.

Обзор новых автомобилей

Honda Pilot 2023 Preview

Honda Pilot четвертого поколения 2023 года вот-вот поступит в продажу, и Honda существенно модернизирует его по сравнению с популярной моделью третьего поколения, которую он заменяет. Honda предложит обновленный Pilot 2023 года в комплектациях Sport, EX-L, TrailSport, Touring и Elite в декабре 2022 года.0005

Читать полный обзор

Honda Accord 2023 г. Предварительный просмотр

Accord 2023 года — это версия автомобиля 11-го поколения, который впервые поступил в продажу в Америке в 1976 году, и он сильно отличается от того автомобиля, имя которого стало нарицательным.

Читать полный обзор

Ford F-Series Super Duty 2023 г. Предварительный просмотр
Грузовики F-Series Super Duty получили то, что им было нужно для модели 2023 года. Ford анонсировал более мощную линейку тяжелых грузовиков с множеством доступных новых технологий, отличными стандартными функциями безопасности и уникальными улучшениями, чтобы сделать грузовики более подходящими для конкретных отраслей.
