как проверить, ремонт, схема подключения

Усаживаясь в машину, первым делом мы запускаем двигатель при помощи стартера. Этот механизм представляет собой основной агрегат пусковой системы, его задача – раскрутить коленвал до определенной частоты, необходимой для запуска мотора автомобиля.

А что же делать, если стартер не срабатывает и машина не заводится? Для того, чтобы правильно оценить сложившуюся ситуацию, определить возможную поломку и исправить ее, надо понимать устройство и принцип действия пусковой системы авто.

Одним из слабых мест в этой системе является втягивающее реле стартера.

Стартер представляет собой устройство в виде металлического цилиндра небольшой длины (15 – 20 см) и диаметра (7 – 10 см). К корпусу механизма подключается втягивающее реле. Место, где находится пусковой блок – соединение двигателя и коробки переключения передач автотранспортного средства. Крепится стартер при помощи болтового соединения.

Тор-5 зарубежных производителей стартеров.

№ п/п	Наименование	Страна
1	Bosch	Германия
2	Denso	Япония
3	Denso	Беларусь
4	Fenox	Беларусь
5	Valeo	Франция

Среди остальных изготовителей, пользующихся уважением, можно выделить таких, как CARGO (Дания), UNIPOINT (Великобритания), WPS (США), Protech  (Франция). Есть и отечественные, вполне неплохие, бренды –

• КЗАТЭ (г.Самара),
• Eltra (г.Ржев),
• СтартВОЛЬТ (г.Санкт-Петербург).

Втягивающее реле: функции и принцип работы

Содержание

• Втягивающее реле: функции и принцип работы
• Основные неисправности реле и способ их устранения
• Электрические
• Первые сигналы для беспокойства:
• Подключение после ремонта
• Диагностика, проверка и ремонт

Вся пусковая система состоит из трех конструктивных элементов: электродвигатель, бендикс и тяговое реле, где последние два выполняют роль вспомогательных механизмов. Передача крутящего момента от электрического двигателя к зубчатому венцу мотора автомашины производится при помощи бендикса, обеспечивая пуск двигателя.

Втягивающее (тяговое) реле – небольшое устройство, выполняющее очень важные функции в организме автомобиля, а именно

• осуществляет перераспределение энергии между электромагнитным реле и самим стартером;
• осуществляет зацепление шестерней бендикса;

• убирает бендикс от маховика при выключении двигателя.

Для начала работы силового агрегата необходимо времени совсем чуть-чуть. За этот короткий промежуток реле придерживает шестерни бендикса и маховик в зацеплении, одновременно вращая коленчатый вал до того момента, когда произойдет запуск.

В случае удержания в таком положении больше, чем нужно времени, можно сломать устройство, если меньше, то двигатель не сможет завестись.

Основные неисправности реле и способ их устранения

Наиболее распространенная проблема со стартером – механизм отказывается совсем работать: не щелкает и якорь не вращается. Причинами такого поведения узла могут быть как электрические, так и механические факторы.

Электрические

• отсутствие разряда от аккумуляторной батареи (АКБ). В данном случае необходимо проверить батарею на дефекты: окисление контактов, разрушение пластин или повреждение корпуса. В зависимости от степени тяжести есть два варианта спасения – подзарядка батареи и ее замена на новую;
• окислились провода на АКБ. Нужно просто зачистить контакты. Для этого используют наждачную мелкозернистую бумагу или обычную зубную щетку. Выполнять очистку наконечников следует очень осторожно, дабы не повредить наружный слой;
• недостаточное натяжение наконечников;
• обрыв электроцепи между замком зажигания и стартером. Проводится восстановление поврежденного участка цепи;
• замыкание в обмотке реле. Устраняется путем перемотки или полной ее замены;
• заедает якорь устройства. Необходимо поставить новое втягивающее реле;
• неисправность контактного элемента замка зажигания. Решается только путем замены на новую запчасть.

Механические – стартер работает, но коленвал не вращается и двигатель не заводится, либо появился посторонний шум и скрежет в работе стартерного механизма.

• поломалась пробуксовая муфта;
• произошло отцепление рычага отключения от оси;
• буферная пружинка вышла из строя;
• износ поводкового кольца;
• стерлись зубья шестерней;
• ослабились винты крепежа стартера;
• расшатался фиксатор полюса.

Первые сигналы для беспокойства:

• Стартер начинает запускаться не сразу, а после нескольких пробных вращений ключом. Это указывает на подгорание контактов втягивающего реле. Для устранения неисправности нужно зачистить контакты.
• Стартерный механизм крутится, но слишком туго, АКБ при этом полностью заряжен. В этом случае надо обратить внимание на износ щеток или выработку подшипникового устройства.
• После того, как двигатель завелся, стартер не сразу отключается. Это означает об износе зубьев шестеренок в бендиксе или венца маховика.

Подключение после ремонта

Некоторые автовладельцы почему-то чувствуют неуверенность при подключении узла после проведения на нем определенных манипуляций, связанных с ремонтом. Чтобы все прошло гладко, надо не забыть и пометить отключаемые клеммы. Зато при установке стартера на место, не возникнет лишних проблем. Все контакты перед присоединением необходимо зачистить и обезжирить специальной автомобильным средством.

Отсутствие зажигания не всегда связано со стартерным устройством, это может быть перегоревшая электромагнитная схема или электрическая проводка, а также некорректная работа аккумуляторной батареи.

Выполнить проверку, ремонт и установку тягового реле может любой автовладелец. Работы несложные и отнимают совсем немного времени. Единственный нюанс – расположение стартера в конструкции автомобиля, а именно, насколько удобно можно проводить его обслуживание.

Диагностика, проверка и ремонт

Самые распространенные места, в которых кроется причина всех неприятностей с запуском двигателя – тяговое реле, якорь, пятаки, пужины, бендикс, генераторные щетки.

Виной всему служит предельная нагрузка на генератор при запуске мотора. По обмотке «пробегает» электроток в сотни Ампер. Сегодня нет специального оборудования для определения работоспособности генератора. Для этого используется мультиметр.

Перед проверкой тягового реле тестируют стартерный механизм в сборе и определяют возможную неисправность.

• Заводят машину и прислушиваются к работе. Если слышны повторяющиеся щелчки, значит стартер работает исправно, а реле требует ремонта.
• Открывают крышку капота и на стартере соединяют оба контакта. Если он продолжает работать (крутиться), то втягивающее реле действительно неисправно.
• В случае трудного расположения стартерного устройства для его обслуживания, ничего не остается, как достать механизм и разобрать его.

Совет. При выполнении операций на работающем оборудовании, следует соблюдать технику безопасности, во избежание получения травмы.

• Устройство очищают от грязи и обрабатывают контакты наждачной бумагой.
• Укладывается стартер на открытую поверхность и подключается к источнику питания (АКБ). Реле должно включиться с характерным щелчком, в противном случае оно нуждается в замене. Дело в том, что большинство моделей автомобилей имеют в своей комплектации неразборные узлы.

Основное требование – выполнять точную последовательность операций, иначе, можно повредить другие системы или травмироваться. Последовательность работ заключается в следующем:

• отключают питание от АКБ;
• производят тщательную очистку узла;
• откручивают крепление (гайку) щеток;
• необходимо снять клемму с болта;
• отключают массу автомобиля от втягивающего реле, откручивая стяжные винты;
• выкручивают гайки по торцам стартера и рассоединяют его на две половины
• производят замену сердечника;
• все операции выполняют в обратном порядке.

После сборки необходимо в обязательном порядке выполнить тестирование, запустив механизм несколько раз. Если все прошло нормально, можно выезжать на дорогу.

Стартер с тяговым реле считается одним из важных элементов системы зажигания. Без него автомобиль не заведется. Поэтому водитель обязан знать устройство и принцип работы механизма, чтобы своевременно устранить неисправность своими руками без посторонней помощи. Фото с подробным описанием замены стартера представлены на специализированных сайтах в интернете, посвященный автомобильной тематике.

Реле втягивающее: управление работой стартера

22.11.2017
#Реле втягивающее
# Стартер

Реле втягивающее: управление работой стартера

Электрический автомобильный стартер управляется с помощью специального устройства, расположенного на его корпусе — втягивающего (или тягового) реле. Все о втягивающих реле, их конструкции, типах и принципе работы, а также о верном подборе и замене реле в случае его поломки — читайте в данной статье.

Что такое втягивающее реле стартера?

Втягивающее реле стартера (тяговое реле) — узел автомобильного электрического стартера; совмещенный с контактной группой соленоид, обеспечивающий подключение электродвигателя стартера к аккумуляторной батарее и механическое соединение стартера с венцом маховика при запуске двигателя.

Втягивающее реле входит в механическую и электрическую части стартера, управляя их совместной работой. На данный узел возлагается несколько функций:

• Подвод привода стартера (бендикса) к зубчатому венцу маховика при запуске двигателя и его удерживание вплоть до момента отпуска ключа зажигания;
• Подключение электродвигателя стартера к аккумуляторной батарее;
• Отвод привода и отключение стартера при отпуске ключа зажигания.

Тяговое реле хотя и работает в составе стартера, но является отдельным узлом, который играет важную роль в работе системы пуска двигателя. Любая неисправность этого узла значительно затрудняет запуск двигателя или делает его невозможным, поэтому как можно скорее необходимо выполнить ремонт или замену. Но прежде, чем покупать новое реле, следует разобраться в его типах, особенностях и принципе работы.

Конструкция, типы и особенности втягивающих реле

Устройство втягивающего реле стартера

В настоящее время на электростартерах используются одинаковые по конструкции и принципу работы втягивающие реле. Этот узел содержит два взаимосвязанных устройства — силовое реле и включающий его (а заодно и подводящий бендикс к маховику) соленоид с подвижным якорем.

Основу конструкции составляет цилиндрический соленоид с двумя обмотками — большой втягивающей и намотанной поверх нее удерживающей. На задней части соленоида располагается корпус реле, выполненный из прочного диэлектрического материала. На торцевой стенке реле располагаются контактные болты — это клеммы высокого сечения, через которые выполняется подключение стартера к аккумуляторной батарее. Болты могут быть стальными, медными или латунными, применение таких контактов обусловлено высокими токами в цепи стартера при пуске двигателя — они достигают 400-800 А и более, и простые клеммы при таком токе просто расплавились бы.

Внутри соленоида располагается подвижный шток, который со стороны реле несет контактный диск — круг из латуни или другого сплава. Шток пружиной отведен от контактных болтов, поэтому в нерабочем положении цепь разомкнута. Также внутри соленоида расположен массивный якорь, однако эта деталь не имеет жесткой фиксации и при необходимости легко вынимается. Якорь представляет собой металлический (стальной) стержень круглого сечения, он подпружинен и в нерабочем положении выступает из соленоида. На тыльном торце якоря предусмотрено углубление для упора в шток реле. На наружной части якоря выполнена проточка, отверстие, кронштейны или иное приспособления для соединения с вилкой привода стартера.

Вся эта конструкция помещена в металлический корпус (разборный или неразборный), на диэлектрическом корпусе реле располагаются клеммы для подключения узла к соответствующим электрическим цепям — силовой цепи, цепи замка зажигания и, если это предусмотрено, к цепи катушки зажигания. Реле жестко монтируется на корпусе стартера.

Тяговые реле, имея принципиально одинаковую конструкцию, делятся на два типа по функционалу (и количеству контактов со стороны реле):

• Только с функцией замыкания силовой цепи — подача напряжения от аккумуляторной батареи на электродвигатель стартера;
• С функцией замыкания силовой цепи и цепи катушки замыкания либо иного оборудования.

Реле первого типа имеет описанную выше конструкцию, а в реле второго типа предусмотрена дополнительная клемма с пружинящим контактом, который замыкается контактным диском. В реле первого типа есть только четыре клеммы — две силовых и две слаботочных (для подключения втягивающей и удерживающей обмоток), а в реле второго типа клемм уже пять — две силовых, две слаботочных и одна дополнительная.

Принцип работы тягового реле

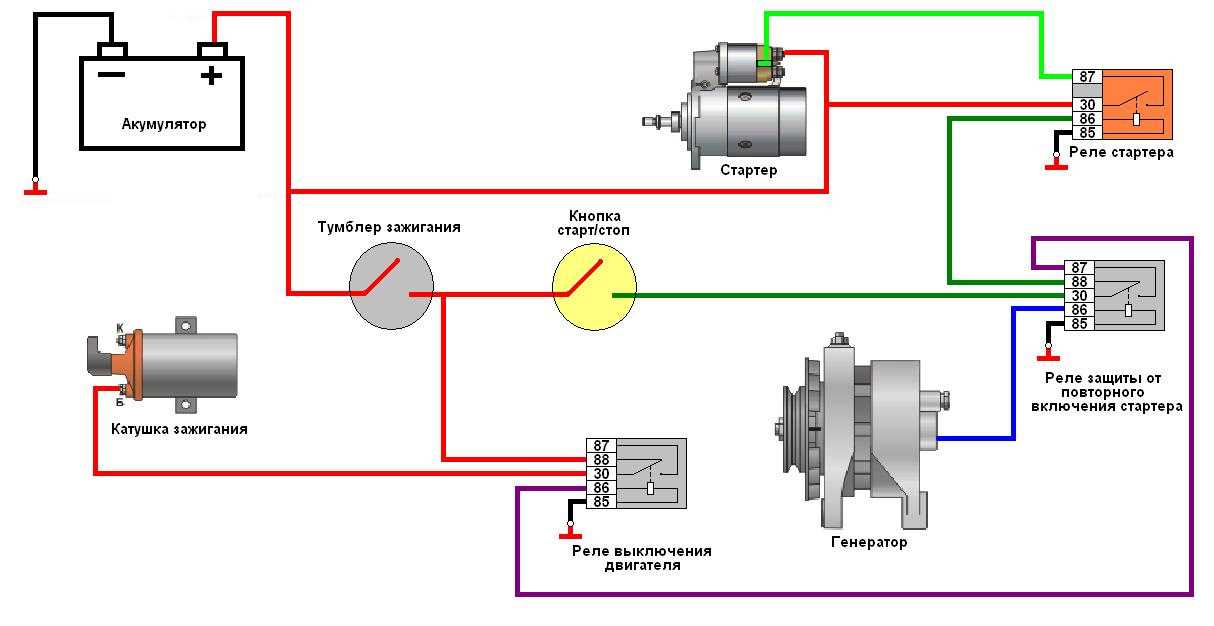

Схема подключения втягивающего реле с дополнительным контактом и дополнительным реле стартера

Втягивающие реле всех типов имеют одинаковый принцип работы. В этом узле параллельно происходит три процесса.

При переводе ключа зажигания в положение включения стартера ток от аккумуляторной батареи подается на обе катушки соленоида — втягивающую и удерживающую. В соленоиде возникает магнитное поле, втягивающее якорь — он преодолевает сопротивление пружины и входит внутрь соленоида до упора. Двигаясь, якорь тянет вилку, которая, выступая в качестве рычага, подводит привод стартера с закрепленной на нем приводной шестерней к зубчатому венцу маховика — стартер механически соединяется с двигателем.

Также во время движения якорь своей тыльной стороной толкает шток. Закрепленный на штоке контактный диск упирается в контактные болты и замыкает цепь питания стартера — якорь стартера приходит во вращение, крутящий момент от него через бендикс поступает на маховик и коленчатый вал, двигатель запускается. Если в реле предусмотрен дополнительный контакт, то при его замыкании ток подается на катушку зажигания или какое-либо вспомогательное оборудование, необходимое для запуска двигателя.

При замыкании контактных болтов втягивающая обмотка оказывается закороченной (ее выводы замыкаются друг на друга), поэтому она перестает работать. Однако удерживающая обмотка все еще подключена к аккумуляторной батарее, и создаваемого ею магнитного поля достаточно для надежного удерживания якоря внутри соленоида.

После успешного запуска двигателя ключ зажигания возвращается в первоначальное положение, вследствие чего цепь удерживающей обмотки разрывается — в этот магнитное поле вокруг соленоида исчезает и якорь под действием пружины выталкивается из соленоида, а шток отводится от контактных болтов. Привод стартера отводится от венца маховика, а стартер отключается. Тяговое реле и весь стартер переводятся в положение готовности к новому запуску двигателя.

Вопросы выбора, ремонта и замены втягивающего реле

Общее устройство электростартера и место в нем втягивающего реле

Тяговое реле подвергается значительным электрическим и механическим нагрузкам, поэтому высока вероятность его выхода из строя даже при бережной эксплуатации. О неисправности данного узла свидетельствуют различные признаки — отсутствие характерного стука подвода привода стартера при включении зажигания, слабое вращение стартера при заряженной аккумуляторной батарее, «молчание» стартера при работающем подводе привода и другие. Также неисправности выявляются при прозвонке реле — обычно происходят обрывы обмоток, повышение сопротивления в силовой цепи вследствие обгорания и загрязнения контактов, и т.д. Определить неисправность помогают алгоритмы диагностики, обычно приведенные в инструкции к автомобилю. Зачастую выявленные проблемы устранить сложно или вовсе невозможно (как, например, обрыв втягивающей или удерживающей обмоток, поломка контактного болта и некоторые другие), поэтому реле проще и дешевле полностью заменить.

На замену следует выбирать только те типы и модели втягивающих реле, которые указываются производителем транспортного средства. Покупку нужно делать по каталожным номерам — только так можно уверенно поменять узел и заставить стартер работать в штатном режиме. Реле другого типа установить сложно или в принципе невозможно (вследствие неодинаковых габаритов), а если это и получится сделать, то стартер может работать некорректно или вовсе не выполнять свою главную функцию.

Для замены реле электростартер приходится демонтировать с двигателя и разбирать, зачастую — с применением специального инструмента. При монтаже нового реле нужно тщательно выполнять электрические соединения — провода предварительно зачищаются и скручиваются, при фиксации их на клеммах нужно обеспечить надежность, предотвратив искрение и нагрев. Все операции лучше выполнять в соответствии с рекомендациями, прописанными автопроизводителем в инструкции по ремонту и обслуживанию транспортного средства.

В дальнейшем тяговое реле, как и сам стартер, требуют лишь периодического осмотра и проверки согласно регламенту ТО. При правильном выборе и замене этот узел будет работать надежно и эффективно, обеспечивая уверенный запуск двигателя.

Другие статьи

#Планка генератора

Планка генератора: фиксация и регулировка генератора автомобиля

14. 09.2022 | Статьи о запасных частях

В автомобилях, тракторах, автобусах и иной технике электрические генераторы монтируются к двигателю посредством кронштейна и натяжной планки, обеспечивающей регулировку натяжения ремня. О планках генератора, их существующих типах и конструкции, а также выборе и замене этих деталей — читайте в статье.

#Переходник для компрессора

Переходник для компрессора: надежные соединения пневмосистем

31.08.2022 | Статьи о запасных частях

Даже простая пневматическая система содержит несколько соединительных деталей — фитингов, или переходников для компрессора. О том, что такое переходник для компрессора, каких типов он бывает, зачем необходим и как устроен, а также о верном подборе фитингов для той или иной системы — читайте в статье.

#Стойка стабилизатора Nissan

Стойка стабилизатора Nissan: основа поперечной устойчивости «японцев»

22.06.2022 | Статьи о запасных частях

Ходовая часть многих японских автомобилей Nissan оснащается стабилизатором поперечной устойчивости раздельного типа, соединенным с деталями подвески двумя отдельными стойками (тягами). Все о стойках стабилизатора Nissan, их типах и конструкции, а также о подборе и ремонте — читайте в данной статье.

#Ремень приводной клиновой

Ремень приводной клиновой: надежный привод агрегатов и оборудования

15.06.2022 | Статьи о запасных частях

Для привода агрегатов двигателя и в трансмиссиях различного оборудования широко применяются передачи на основе резиновых клиновых ремней. Все о приводных клиновых ремнях, их существующих типах, особенностях конструкции и характеристиках, а также о правильном выборе и замене ремней — читайте в статье.

Вернуться к списку статей
