пошаговая инструкция по установке в авто, схема и видео

08.05.2020632 7 1 Генераторы

В зависимости от устройства и принципа работы реле-регуляторы напряжения генератора в автомобиле делятся на несколько видов: встроенные, внешние, трехуровневые и другие. Теоретически такой прибор можно сделать и самостоятельно, самый простой в плане реализации и дешевый вариант — использовать шунтирующее устройство.

Содержание

• 1

  Назначение реле-регулятора

  • 1.1

    Взаимосвязь источников тока авто

  • 1.2

    Задачи регулятора напряжения

• 2

  Разновидности реле-регуляторов

  • 2.1

    Реле-регуляторы постоянного тока

  • 2.2

    Реле-регуляторы переменного тока

  • 2.3

    Встроенные и внешние реле-регуляторы

  • 2.4

    Двухуровневые

  • 2.5

    Трехуровневые

  • 2.6

    Управление по минусу и плюсу

  • 2.7

    Фотогалерея «Виды реле-регулятора напряжения генератора»

• 3

  Принцип работы реле-регулятора

  • 3. 1

    Переключатель зима и лето

• 4

  Как снимать реле-регулятор?

• 5

  Признаки неисправности

• 6

  Возможные причины неисправностей и последствия

• 7

  Диагностика реле-регулятора

  • 7.1

    Встроенного

  • 7.2

    Выносного

• 8

  Самостоятельное подключение реле-регулятора в бортовую сеть генератора (пошаговая инструкция)

  • 8.1

    Схема подключения регулятора выносного

  • 8.2

    Проверка подключения

• 9

  Советы по увеличению срока службы реле-регулятора

• 10

  Сколько стоит реле-регулятор?

• 11

  Можно ли сделать регулятор своими руками?

• 12

  Видео «Наглядное руководство по сборке самодельного регулятора»

• *

  Комментарии и Отзывы

Открытьполное содержание

[ Скрыть]

Назначение реле-регулятора

Реле-регулятор напряжения генератора предназначен для стабилизации тока в установке. При функционировании двигателя вольтаж в электрической системе автомобиля должен быть на одном уровне. Но поскольку коленвал вращается с разной скоростью и обороты мотора неодинаковы, генераторный узел вырабатывает разное напряжение. Без регулировки этого параметра могут произойти сбои в функционировании электрооборудования и приборов машины.

Взаимосвязь источников тока авто

В любом автомобиле используется два источника питания:

1. Аккумуляторная батарея — требуется для запуска силового агрегата и первичного возбуждения генераторной установки. АКБ расходует и накапливает энергию при подзарядке.
2. Генератор. Предназначен для питания и нужен для того, чтобы генерировать энергию независимо от оборотов. Устройство позволяет восполнить заряд батареи при работе на повышенных оборотах.

В любой электросети оба узла должны быть рабочими. Если генератор постоянного тока выходит из строя, аккумулятор проработает не более двух часов. Без АКБ не заведется силовой агрегат, который приводит в движение ротор генераторной установки.

Канал «LR West» рассказал о неисправностях электросетей в автомобилях Лэнд Ровер, а также о взаимосвязи АКБ и генераторов.

Задачи регулятора напряжения

Задачи, которые выполняет электронное регулируемое устройство:

• изменение значения тока в обмотке возбуждения;
• возможность выдержать диапазон от 13,5 до 14,5 вольт в электросети, а также на клеммных выводах АКБ;
• отключение питания обмотки возбуждения при выключенном силовом агрегате;
• функция подзарядки аккумулятора.

«Народный автоканал» подробно рассказал о назначении, а также о задачах, которые выполняет регуляторное устройство напряжения в авто.

Разновидности реле-регуляторов

Есть несколько видов автомобильных реле-регуляторов:

• внешние — этот тип реле позволяет увеличить ремонтопригодность генераторного узла;
• встроенные — устанавливаются в пластину выпрямительного устройства либо щеточный узел;
• изменяющиеся по минусу — оснащаются дополнительным кабелем;
• регулирующиеся по плюсу — характеризуются более экономичной схемой подключения;
• для установки в агрегаты переменного тока — напряжение не может регулироваться при подаче на обмотку возбуждения, поскольку она установлена в генератор;
• для устройств постоянного тока — реле-регуляторы имеют функцию отсечения аккумулятора при незапущенном двигателе;
• двухуровневые реле — сегодня практически не используются, в них регулировка осуществляется пружинками и рычажком;
• трехуровневые — оснащаются схемой сравнивающего модуля, а также сигнализатором согласования;
• многоуровневые — оборудуются 3-5 добавочными резисторными элементами, а также системой контроля;
• транзисторные образцы — на современных транспортных средствах не применяются;
• релейные устройства — характеризуются более улучшенной обратной связью;
• релейно-транзисторные — обладают универсальной схемой;
• микропроцессорные реле — характеризуются небольшими размерами, а также возможностью плавного изменения нижнего либо верхнего порога срабатывания;
• интегральные — устанавливаются в держатели щеток, поэтому при их износе меняются.

Реле-регуляторы постоянного тока

В таких агрегатах схема подключения выглядит более сложной. Если машина стоит и двигатель не запущен, генераторный узел должен быть отключен от аккумулятора.

При выполнении испытания реле необходимо удостовериться в наличии трех опций:

• отсечка батареи при стоянке транспортного средства;
• ограничение максимального параметра тока на выходе агрегата;
• возможность изменения параметра напряжения для обмотки.

Реле-регуляторы переменного тока

Такие устройства характеризуются более упрощенной схемой проверки. Автовладельцу необходимо произвести диагностику величины напряжения на обмотке возбуждения, а также на выходе агрегата.

Если в автомобиле установлен генератор переменного тока, то запустить двигатель «с толкача» не получится, в отличие от агрегата постоянного тока.

Встроенные и внешние реле-регуляторы

Процедура изменения величины напряжения производится устройством в определенном месте монтажа. Соответственно, встроенные регуляторы осуществляют воздействие на генераторный узел. А внешний тип реле не связан с ним и может подключаться к катушке зажигания, тогда его работа будет направлена только на изменение напряжения на данном участке. Поэтому перед выполнением диагностики автовладелец должен убедиться, что деталь подключена правильно.

Канал «Sovering TVi» подробно рассказал о предназначении, а также принципе действия данного типа устройств.

Двухуровневые

Принцип действия таких устройств заключается в следующем:

1. Ток проходит через реле.
2. В результате образования магнитного поля рычаг притягивается.
3. В качестве сравнивающего элемента используется пружинка, обладающая конкретным усилием.
4. Когда напряжение увеличивается, контактные элементы размыкаются.
5. На обмотку возбуждения подается меньший ток.

В автомобилях ВАЗ для регулирования ранее использовались механические двухуровневые устройства. Главный недостаток заключался в быстром износе конструктивных компонентов. Поэтому вместо механических на эти модели машин стали устанавливать электронные регуляторы.

В основе таких деталей использовались:

• делители напряжения, которые собирались из резисторных элементов;
• в качестве задающей детали применялся стабилитрон.

Из-за сложной схемы подключения и неэффективного контроля уровня напряжения такой тип устройств стал использоваться реже.

Трехуровневые

Данный тип регуляторов, как и многоуровневые, являются более усовершенствованными:

1. Напряжение подается с генераторного устройства на специальную схему и проходит через делитель.
2. Полученные данные обрабатываются, фактический уровень напряжения сравнивается с минимальным и максимальным значением.
3. Импульс рассогласования изменяет параметр тока, который подается на обмотку возбуждения.

Трехуровневые устройства с частотной модуляцией не имеют сопротивлений, но частота срабатывания электронного ключа в них выше. Для управления применяются специальные логические схемы.

Управление по минусу и плюсу

Схемы по отрицательному и положительному контактам отличаются только подсоединением:

• при установке в разрыв плюса одна щетка соединяется с массой, а вторая идет на клемму реле;
• если реле устанавливается в разрыв минуса, то один щеточный элемент должен быть подключен к плюсу, а второй — непосредственно на реле.

Но во втором случае появится еще один кабель. Это связано с тем, что данные модули реле относятся к классу приспособлений активного типа. Для его функционирования потребуется отдельное питание, поэтому плюс подключается индивидуально.

Фотогалерея «Виды реле-регулятора напряжения генератора»

В данном разделе представлены фото некоторых видов устройства.

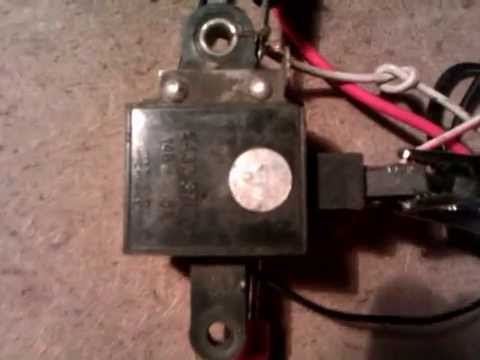

Выносной тип устройств

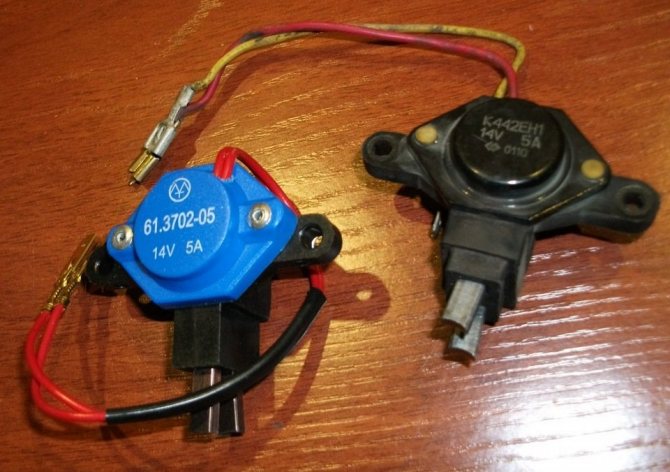

Встроенный регулятор

Транзисторно-релейный тип

Интегральное устройство

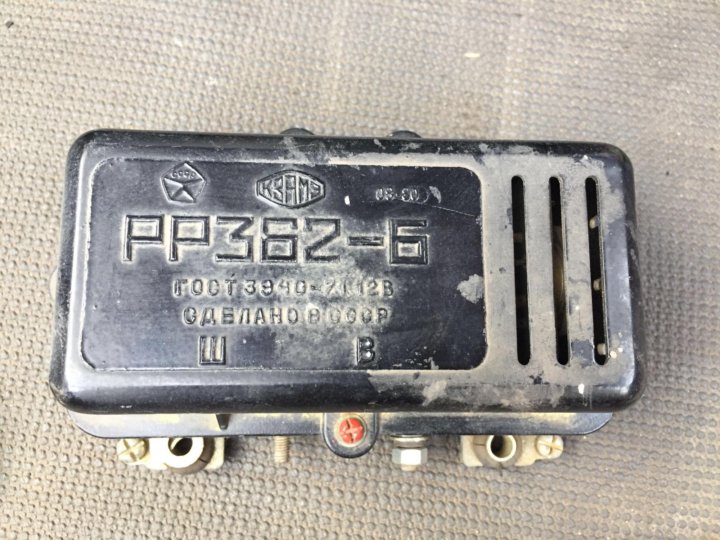

Устройство для генератора постоянного тока

Регулирующее устройство переменного тока

Двухуровневый тип устройств

Трехуровневый регулирующий прибор

Принцип работы реле-регулятора

Наличие встроенного резисторного устройства, а также специальных схем обеспечивает возможность регулятора сравнивать параметр напряжения, которое вырабатывает генератор. Если значение слишком высокое, то регулятор отключается. Это позволяет не допустить перезаряда АКБ и выхода из строя электрооборудования, которое питается от сети. Неполадки в работе устройства приведут к поломке аккумулятора.

Переключатель зима и лето

Генераторное устройство работает стабильно независимо от температуры окружающей среды и сезона. Когда его шкив приводится в движение, происходит выработка тока. Но в холодное время года внутренние конструктивные элементы батареи могут примерзать. Поэтому заряд АКБ восстанавливается хуже, чем в жару.

Переключатель для изменения сезона работы располагается на корпусе реле. Некоторые модели оснащаются специальными разъемами, их надо найти и подсоединить провода в соответствии со схемой и обозначениями, нанесенными на них. Сам переключатель представляет собой устройство, благодаря которому уровень напряжения на выводах батареи можно увеличить до 15 вольт.

Как снимать реле-регулятор?

Снятие реле допускается только после отключения клемм от АКБ.

Чтобы произвести демонтаж устройства своими руками, потребуется отвертка с крестовым или плоским наконечником. Все зависит от болта, который крепит регулятор. Генераторный узел, а также приводной ремень демонтировать не нужно. От регулятора отсоединяется кабель и выкручивается болт, который его крепит.

Пользователь Виктор Николаевич подробно рассказал о демонтаже регуляторного механизма и его последующей замене на авто.

Признаки неисправности

«Симптомы», в результате которых потребуется проверить или произвести ремонт регуляторного устройства:

• при активации зажигания на контрольном щитке появляется световой индикатор разряженного аккумулятора;
• значок на приборной панели не пропадает после запуска двигателя;
• яркость свечения оптики может быть слишком низкой и увеличиваться при повышении оборотов коленвала и нажатии на педаль газа;
• силовой агрегат машины с трудом запускается с первого раза;
• АКБ автомобиля часто разряжается;
• при увеличении числа оборотов ДВС более двух тысяч в минуту лампочки на контрольном щитке отключаются автоматически;
• динамические свойства транспортного средства снижаются, что особенно явно проявляется на повышенных оборотах коленвала;
• возможно закипание аккумулятора.

Возможные причины неисправностей и последствия

Необходимость ремонта реле-регулятора напряжения генератора возникнет при таких проблемах:

• межвитковое замыкание обмоточного устройства;
• короткое замыкание в электроцепи;
• поломка выпрямительного элемента в результате пробоя диодов;
• ошибки, допущенные при подключении генераторного агрегата к выводам АКБ, переплюсовка;
• попадание воды или другой жидкости внутрь корпуса регуляторного устройства, к примеру, в высокую влажность на улице или при мойке авто;
• механические неисправности устройства;
• естественный износ элементов конструкции, в частности, щеток;
• низкое качество использующегося устройства.

В результате неисправности последствия могут быть серьезными:

1. Высокое напряжение в электросети автомобиля приведет к поломке электрооборудования. Из строя может выйти микропроцессорный блок управления машиной. Поэтому не допускается отключение клеммных зажимов АКБ при запущенном силовом агрегате.
2. Перегрев обмоточного устройства в результате внутреннего замыкания. Ремонт будет дорогостоящим.
3. Поломка щеточного механизма приведет к неисправности генераторного агрегата. Узел может заклинить, возможен обрыв приводного ремешка.

Пользователь Сникерсон рассказал о диагностике регуляторного механизма, а также о причинах его выхода из строя на автомобилях.

Диагностика реле-регулятора

Проверять работу регуляторного устройства необходимо с помощью тестера — мультиметра. Его предварительно надо настроить в режим вольтметра.

Встроенного

Данный механизм обычно встроен в щеточный узел генераторного агрегата, поэтому потребуется уровневая диагностика устройства.

Проверка выполняется так:

1. Производится демонтаж защитной крышки. С помощью отвертки или гаечного ключа ослабляется щеточный узел, его необходимо вывести наружу.
2. Проверяется износ щеточных элементов. Если их длина составляет менее 5 мм, то замена производится обязательно.
3. Проверка генераторного устройства с использованием мультиметра выполняется вместе с АКБ.
4. Отрицательный кабель от источника тока замыкается на соответствующую пластину регуляторного устройства.
5. Положительный контакт от зарядного оборудования либо аккумулятора соединяется с таким же выходом на разъеме реле.
6. Затем мультиметр выставляется в рабочий диапазон от 0 до 20 вольт. Щупы устройства соединяются со щетками.

В рабочем диапазоне от 12,8 до 14,5 вольт между щеточными элементами должно быть напряжение. Если параметр увеличивается более чем на 14,5 В, то стрелка тестера должна упасть на ноль.

При диагностике встроенного реле-регулятора напряжения генератора допускается применение контрольной лампочки. Источник освещения должен включаться при определенном интервале напряжения и гаснуть, если этот параметр увеличивается больше необходимого значения.

Кабель, который управляет тахометром, надо прозвонить посредством тестера. На дизельных автомобилях этот проводник обозначается W. Уровень сопротивления провода должен составить примерно 10 Ом. Если этот параметр падает, это говорит о том, что проводник пробит и требует замены.

Выносного

Метод диагностики такого типа устройств осуществляется аналогично. Единственное отличие заключается в том, что реле-регулятор не требуется снимать и извлекать из корпуса генераторного агрегата. Произвести диагностику устройства можно при запущенном силовом агрегате, меняя обороты коленчатого вала с низких на средние и на высокие. При повышении их числа необходимо активировать оптику, в частности, дальнее освещение, а также магнитолу, печку и другие потребители.

Канал «AvtotechLife» рассказал о самостоятельной диагностике регуляторного устройства, а также об особенностях выполнения этой задачи.

Самостоятельное подключение реле-регулятора в бортовую сеть генератора (пошаговая инструкция)

При установке нового регуляторного устройства надо учесть следующие моменты:

1. Перед выполнением задачи обязательно производится диагностика целостности, а также надежности контактов. Речь идет о кабеле, идущем от кузова транспортного средства к корпусу генераторной установки.
2. Затем выполняется подключение клеммного зажима Б регуляторного элемента к положительному контакту генераторного агрегата.
3. При выполнении соединения скрутки проводов использовать не рекомендуется. Они греются и становятся непригодными через год эксплуатации. Следует применять пайку.
4. Штатный проводник рекомендуется заменить проводом, сечение которого составляет не меньше 6 мм2. Особенно если вместо заводского генератора устанавливается новый, который рассчитан на работу в условиях тока выше 60 А.
5. Наличие амперметра в цепи генератор-АКБ позволяет определить мощность источников питания в конкретное время.

Схема подключения регулятора выносного

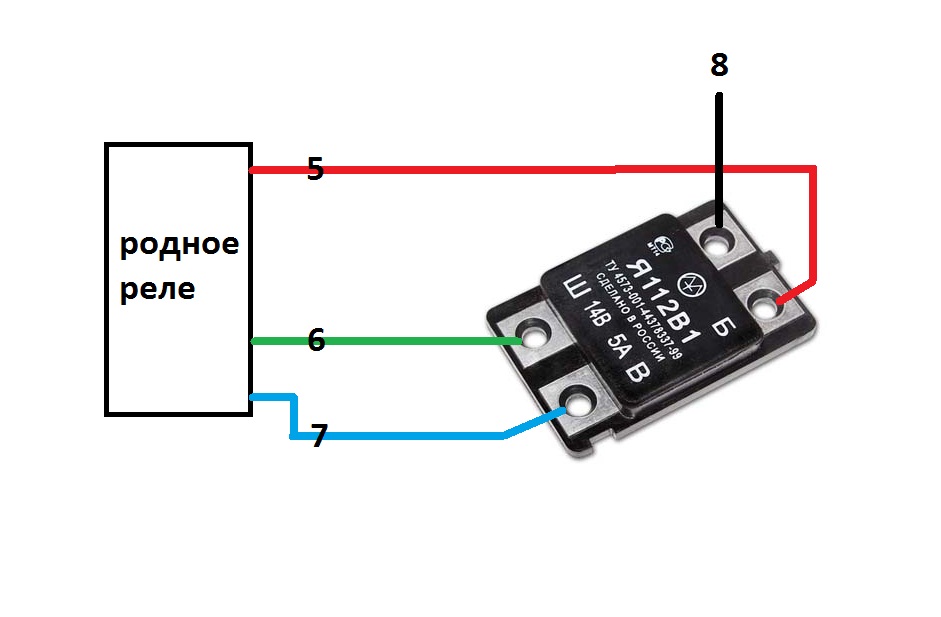

Схема подключения выносного типа устройств

Данное устройство устанавливается после того, как будет определен провод, в разрыв которого он подключится:

1. В старых версиях Газелей и РАФ применяются механизмы 13. 3702. Они выполнены в металлическом или полимерном корпусе и оснащаются двумя контактными элементами и щетками. Их рекомендуется подключать в отрицательный разрыв цепи, выходы обычно обозначены. Положительный контакт берется с катушки зажигания. А выход Ш реле подключается к свободному контакту на щетках.
2. В автомобилях ВАЗ используются устройства 121.3702 в черном либо белом корпусе, есть также двойные модификации. В последних при поломке одной из деталей второй регулятор останется рабочим, но на него надо переключиться. Устройство устанавливается в разрыв положительной цепи клеммой 15 к контакту катушки Б-ВК. Со щетками соединяется проводник под номером 67.

В более новых версиях ВАЗ реле устанавливаются в щеточный механизм и соединяются с выключателем зажигания. Если автовладельцем производится замена штатного агрегата на узел переменного тока, то подключение должно выполняться с учетом нюансов.

Подробнее о них:

1. Необходимость фиксации агрегата к корпусу транспортного средства определяется автовладельцем самостоятельно.
2. Вместо плюсового выхода здесь используется контакт В либо В+. Он должен быть подключен к электросети авто через амперметр.
3. Выносной тип устройств в таких авто обычно не применяется, а встроенные регуляторы уже интегрированы в щеточный механизм. От него идет один кабель, обозначающийся как D или D+. Он должен подключаться к выключателю зажигания.

В автомобилях с дизельными двигателями генераторный узел может оснащаться выходом W — он подключается к тахометру. Этот контакт можно игнорировать, если агрегат ставится на бензиновую модификацию авто.

Пользователь Николай Пуртов подробно рассказал об установке и подключении выносного типа устройств на автомобиль.

Проверка подключения

Мотор обязательно должен запускаться. А уровень напряжения в электросети авто будет контролироваться в зависимости от количества оборотов.

Возможно, после монтажа и подключения нового генераторного устройства автовладелец столкнется с трудностями:

• при активации силового агрегата генераторный узел запускается, замер величины напряжения производится на любых оборотах;
• а после отключения зажигания мотор транспортного средства работает и не глушится.

Решить проблему можно путем отключения кабеля возбуждения, только после этого двигатель остановится.

Глушение мотора может произойти при отпускании сцепления с нажатием на педаль тормоза. Причина неисправности заключается в остаточной намагниченности, а также постоянном самовозбуждении обмотки агрегата.

Чтобы не столкнуться с такой проблемой в дальнейшем, в разрыв возбуждающего кабеля можно добавить источник освещения:

• лампочка будет гореть при отключенном генераторе;
• когда происходит запуск агрегата, индикатор тухнет;
• величина тока, которая проходит через источник освещения, будет недостаточной для возбуждения обмотки.

Канал «Altevaa TV» рассказал о проверке подключения регуляторного устройства после подсоединения в 6-вольтовую сеть мотоцикла.

Советы по увеличению срока службы реле-регулятора

Чтобы не допустить быстрого выхода из строя регуляторного устройства, необходимо придерживаться нескольких правил:

1. Нельзя допускать сильного загрязнения генераторной установки. Время от времени следует выполнять визуальную диагностику состояния устройства. При серьезных загрязнениях производится снятие агрегата и его очистка.
2. Периодически следует проверять натяжение приводного ремешка. Если потребуется, производится его натяжка.
3. Рекомендуется следить за состоянием обмоток генераторного агрегата. Нельзя допускать их потемнения.
4. Надо проверять качество контакта на управляющем кабеле регуляторного механизма. Не допускается наличие окислений. При их появлении производится очистка проводника.
5. Периодически следует диагностировать уровень напряжения в электросети авто с заведенным и заглушенным двигателем.

Сколько стоит реле-регулятор?

Стоимость устройства зависит от производителя и типа регулятора.

Можно ли сделать регулятор своими руками?

Пример рассмотрен на регуляторном механизме для скутера. Основной нюанс заключается в том, что для корректной работы потребуется разбор генераторного агрегата. Отдельным проводником необходимо вывести кабель массы. Сборка устройства осуществляется по схеме однофазного генератора.

Алгоритм действий:

1. Выполняется разбор генераторного агрегата, с мотора скутера снимается статорный элемент.
2. Слева вокруг обмоток располагается масса, ее надо выпаять.
3. Вместо нее производится пайка отдельного кабеля для обмотки. Затем данный контакт выводится наружу. Этот проводник будет одним концом обмотки.
4. Выполняется обратная сборка генераторного устройства. Эти манипуляции осуществляются для того, чтобы с агрегата выходило два кабеля. Они будут использоваться.
5. Затем к полученным контактам выполняется подсоединение шунтирующего устройства. На завершающем этапе к положительной клемме аккумулятора подключается желтый кабель от старого реле.

Видео «Наглядное руководство по сборке самодельного регулятора»

Пользователь Андрей Чернов наглядно показал, как самостоятельно сделать реле для генераторного агрегата автомобиля ВАЗ 2104.

 Загрузка …

Реле Регулятора Напряжения Генератора, Где Находится, Схема Замены и Подключения Своими Руками, Устройство и Принцип Работы

Назначение реле регулятора напряжения

Независимо от стажа и стиля вождения владелец авто не может обеспечить одинаковые обороты двигателя в разные моменты времени. То есть, коленвал ДВС, передающий крутящий момент генератору, вращается с разной скоростью. Соответственно, генератор вырабатывает разное напряжение, что крайне опасно для АКБ и прочих потребителей бортовой сети.

Поэтому замена реле регулятора генератора должна производится при недозаряде и перезаряде аккумулятора, горящей лампочке, мигании фар и прочих перебоях электроснабжения бортовой сети.

Взаимосвязь источников тока авто

В транспортном средстве находится минимум два источника электроэнергии:

• аккумулятор – необходим в момент запуска ДВС и первичного возбуждения обмотки генератора, энергию не создает, а только расходует и накапливает в момент подзарядки
• генератор – питает бортовую сеть на любых оборотах и подпитывает АКБ только на высоких оборотах

Рис. 2 В машине генератор и аккумулятор объединены в общую сеть

В бортовую сеть необходимо подключение обоих указанных источников для корректной работы двигателя и прочих потребителей электричества. При поломке генератора АКБ «протянет» максимум 2 часа, а без аккумулятора не заведется двигатель, приводящий в движение ротор генератора.

Существуют исключения – например, а счет остаточной намагниченности обмотки возбуждения штатный генератор ГАЗ-21 запускается самостоятельно при условии постоянной эксплуатации машины. Можно завести авто « с толкача», если в нем установлен генератор постоянного тока, с прибором переменного тока такой трюк невозможен.

Рис. 3 Заводка ДВС с толкача

Задачи регулятора напряжения

Из школьного курса физики каждый автолюбитель должен помнить принцип работы генератора:

• при взаимном перемещении рамки и окружающего ее магнитного поля в ней возникает электродвижущая сила
• электромагнитом генераторов постоянного тока служат статоры, ЭДС, соответственно возникает в якоре, ток снимается с коллекторных колец
• в генераторе переменного тока намагничивается якорь, электроэнергия возникает в обмотках статора

Рис. 4 Принцип действия генератора авто

Упрощенно можно представить, что на величину выходящего с генератора напряжения влияет значение магнитной силы и скорость вращения поля. Основная проблема генераторов постоянного тока – пригорание и залипание щеток при съеме с якоря токов большой величины – решена переходом на генераторы переменного тока. Ток возбуждения, подающийся на ротор для возбуждения магнитной индукции, на порядок ниже, снимать электроэнергию с неподвижного статора гораздо легче.

Однако вместо постоянно расположенных в пространстве клемм «–» и «+» производители авто получили постоянное изменение плюса и минуса. Подзарядка аккумулятора переменным током не возможна в принципе, поэтому диодным мостиком его предварительно выпрямляют.

Рис. 5 Выпрямитель генератора

Из этих нюансов плавно вытекают задачи, решаемые реле генератора:

• подстройка тока в обмотке возбуждения
• выдерживание диапазона 13,5 – 14,5 В в бортовой сети и на клеммах аккумулятора
• отсечение питания обмотки возбуждения от АКБ при заглушенном двигателе

Рис. 6 Назначение реле регулятора напряжения

Поэтому называют регулятор напряжения еще и реле зарядки, а на панель выведена сигнальная лампа процесса подзарядки АКБ. В конструкцию генераторов переменного тока функция отсечения обратного тока заложена по умолчанию.

Основные процессы автоматического регулирования

Совершенно неважно, какой тип генераторной установки используется в автомобиле. В любом случае он имеет в своей конструкции регулятор. Система автоматического регулирования напряжения позволяет поддерживать определенное значение параметра, независимо от того, с какой частотой вращается ротор генератора. На рисунке представлен реле-регулятор напряжения генератора, схема его и внешний вид.

Анализируя физические основы, с использованием которых работает генераторная установка, можно прийти к выводу, что напряжение на выходе увеличивается, если скорость вращения ротора становится выше. Также можно сделать вывод о том, что регулирование напряжения осуществляется путем уменьшения силы тока, подаваемого на обмотку ротора, при повышении скорости вращения.

Принцип работы реле регулятора

Благодаря встроенным резисторам и специальным схемам реле получает возможность сравнивать величину вырабатываемого генератором напряжения. После чего, слишком высокое значение приводит к отключению реле, чтобы не перезарядить аккумулятор и не испортить электроприборы, подключенные в бортовую сеть.

Любые неисправности приводят именно к этим последствиям, приходит в неисправность батарея АКБ или резко увеличивается эксплуатационный бюджет.

Переключатель лето/зима

Вне зависимости от сезона и температуры воздуха работа генератора всегда стабильна. Как только его шкив начинает вращаться, электроток вырабатывается по умолчанию. Однако зимой внутренности аккумулятора замерзают, он восполняет заряд значительно хуже, чем летом.

Переключатели лето/зима находятся либо на корпусе регулятора напряжения, либо этим обозначением подписаны соответствующие разъемы, которые нужно найти и подсоединить к ним проводку в зависимости от сезона.

Рис. 19 Регулятор напряжения с зимними и летними клеммами

Ничего необычного в этом переключателе нет, это лишь грубые настройки реле регулятора, позволяющие повысить до 15 В напряжение на клеммах аккумулятора.

Подключение в бортовую сеть генератора

Если при замене генератора вы подключаете новый прибор самостоятельно, необходимо учесть нюансы:

• вначале следует проверить целостность и надежность контакта провода от кузова машины к корпусу генератора
• затем можно подсоединять клемму Б реле регулятора с «+» генератора
• вместо «скруток», начинающих греться через 1 – 2 года эксплуатации, лучше использовать пайку проводов
• заводской провод нужно заменить кабелем сечения 6 мм2 минимум, если вместо штатного генератора монтируется электроприбор, рассчитанный на ток больше 60 А
• амперметр в цепи генератор/аккумулятор показывает, мощность какого источника электроснабжения в данный момент выше в бортовой сети

Рис. 20 Подключение генератора на примере ВАЗ

Амперметры – нужные приборы, с помощью которых можно определить заряд АКБ и работоспособность генератора. Без особых причин не рекомендуется убирать их из схемы.

Схемы подключения регулятора выносного

Монтируется выносное реле регулятора напряжения генератора только после выяснения, в разрыв какого провода оно должно быть подключено. Например:

• на старых РАФ, Газелях и «Бычках» используются реле 13.3702 в полимерном или стальном корпусе с двумя контактами и двумя щетками, монтируются в «–» разрыв цепи, клеммы всегда промаркированы, «+» обычно берется с катушки зажигания (Б-ВК клемма), контакт Ш регулятора соединяется со свободной клеммой щеточного узла
• в «жигулях» применяются реле регуляторы 121.3702 белого и черного цвета, существуют двойные модификации, в которых при выходе из строя одного прибора работа второго устройства продолжается простым переключением на него, монтируется в разрыв «+» клеммой 15 к выводу катушки зажигания Б-ВК, к щеточному узлу крепится проводом клемма 67

Встраиваемые реле-регуляторы автолюбители называют «шоколадками», маркированными Я112. Они монтируются в специальные щеткодержатели, прижимаются винтами и защищаются дополнительно крышкой.

На автомобилях ВАЗ реле обычно встроены в щеточный узел, полная маркировка Я212А11, подключаются к замку зажигания. Если владелец меняет штатный генератор на старом отечественном ВАЗ на устройство переменного тока от иномарки или современной Лады, подключение производится по другой схеме:

• вопрос крепления корпуса автолюбитель решает самостоятельно
• аналогом клеммы «плюс» здесь служит контакт В или В+, его включают в бортовую сеть через амперметр
• выносные реле регуляторы здесь обычно не используются, а встраиваемые уже интегрированы в щеточный узел, из них выходит единственный провод с маркировкой D либо D+, который подсоединяется к замку зажигания (к клемме катушки Б-ВК)

Рис. 21 Замена штатного реле трехуровневым регулятором

Для дизельных ДВС в генераторах может присутствовать клемма W, которая присоединяется к тахометру, ее игнорируют при установке на авто с бензиновым мотором.

Проверка подключения

После установки трехуровневого или иного реле-регулятора необходима проверка работоспособности:

• двигатель заводится
• напряжение в бортовой сети контролируется на разных оборотах

После установки генератора переменного тока и подключения его по вышеприведенной схеме владельца может ожидать «сюрприз»:

• при включении ДВС запускается генератор, измеряется напряжение на средних, больших и малых оборотах
• после выключения зажигания ключом …. двигатель продолжает работать

В этом случае заглушить ДВС можно либо сняв провод возбуждения, либо отпустив сцепление с одновременным нажатием тормоза. Все дело в наличии остаточной намагниченности и постоянном самовозбуждении обмотки генератора. Проблема решается установкой в разрыв возбуждающего провода лампочки:

• она горит при незапущенном генераторе
• гаснет после его запуска
• проходящий через лампу ток недостаточен, чтобы возбудить обмотку генератора

Эта лампа автоматически становится индикатором наличия зарядки АКБ.

Какие требования предъявляются к автомобильному генератору?

К генераторной установке автомобиля выдвигается ряд требований:

• Напряжение на выходе устройства и, соответственно, в бортовой сети должно поддерживаться в определенном диапазоне, вне зависимости от нагрузки или частоты вращения коленвала.
• Выходные параметры должны иметь такие показатели, чтобы в любом из режимов работы машины АКБ получала достаточное напряжение заряда.

При этом каждый автовладелец должен особое внимание уделять уровню и стабильности напряжения на выходе. Это требование вызвано тем, что аккумулятор чувствителен к подобным изменениям.

Например, в случае снижения напряжения ниже нормы АКБ не заряжается до необходимого уровня. В итоге возможны проблемы в процессе пуска мотора.

В обратной ситуации, когда установка выдает повышенное напряжение, аккумулятор перезаряжается и быстрее ломается.

Полезно почитать: Взорвался аккумулятор, причины и что делать.

Диагностика реле регулятора

Определить поломки регулятора напряжения можно по признакам косвенным. Прежде всего, это некорректная зарядка АКБ:

• перезаряд – выкипает электролит, раствор кислоты попадает на детали кузова
• недозаряд – ДВС не запускается, лампы горят в пол накала

Однако предпочтительнее диагностика приборами – вольтметром или тестером. Любое отклонение от максимального значения напряжения 14,5 В (в некоторых авто бортовая сеть рассчитана на 14,8 В) на больших оборотах или минимального значения 12,8 В на малых оборотах становится причиной замены/ремонта реле регулятора.

Встроенного

Чаще всего регулятор напряжения интегрирован в щетки генератора, поэтому необходимо уровневое обследование этого узла:

• после снятия защитной крышки и ослабления винтов щеточный узел извлекается наружу
• при износе щеток (осталось меньше 5 мм их длины) замена должна производится в обязательном порядке
• диагностика генератора мультиметром производится в комплекте с аккумулятором или зарядным устройством
• «минусовой» провод от источника тока замыкается на соответствующую пластину регулятора
• «плюсовой» провод от ЗУ или АКБ подключается к аналогичному разъему реле
• тестер устанавливается в режим вольтметра 0 – 20 В, щупы накладываются на щетки
• в диапазоне 12,8 – 14,5 В между щетками должно быть напряжение
• при увеличении напряжения больше 14,5 В стрелка вольтметра должна быть на нуле

Рис. 22 Диагностика реле встроенного

В данном случае вместо вольтметра можно использовать лампу, которая должна гореть в указанном интервале напряжения, гаснуть при увеличении этой характеристики больше этого значения.

Провод, управляющий тахометром (маркировка W только на реле для дизелей) прозванивается мультиметром в режиме тестера. На нем должно быть сопротивление около 10 Ом. При снижении этого значения провод «пробит», его следует заменить новым.

Выносного

Никаких отличий в диагностике для выносного реле не существует, зато его не нужно демонтировать из корпуса генератора. Проверить реле регулятор напряжения генератора можно при работающем двигателе, изменяя обороты с низких на средние, затем высокие. Одновременно с увеличением оборотов нужно включить дальний свет (как минимум), кондиционер, монитор и прочие потребители (как максимум).

Рис. 23 Диагностика выносного регулятора напряжения

Таким образом, при необходимости владелец транспортного средства может заменить штатное реле регулятор напряжения на более современную модификацию встраиваемого или выносного типа. Диагностика работоспособности доступна собственными силами при наличии обычной автомобильной лампы.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Причины выхода из строя

Реле-регуляторы выходят из строя не так уж и часто, но если автолюбители с этим не повезло, игнорировать проблему не стоит

. Вот главные причины выхода устройства из строя:

• В обмотке возбуждения произошло межвитковое замыкание. Это самая частая из причин, по которым реле приходится менять. Здесь стоит отметить, что даже новое реле может прожить недолго. Если быстро выходит из строя даже новое устройство, стоит снять генератор и провести его тестирование;
• Пробой диодов. Такое происходит не очень часто. При пробое диодов наблюдается перегрев генератора;
• Переполюсовка в аккумуляторе. Если данная проблема существует продолжительное время, из строя выходят выпрямительные диоды;
• Короткое замыкание, произошедшее на управляющем выводе генераторного реле-регулятора;
• Разрушение щеток.

Также причиной выхода реле из строя является его естественный износ

. Как правило, устройство служит очень долго, однако даже самую надежную автомобильную электронику, запаянную в герметичный корпус, приходится менять раз в 6-8 лет. Если реле-регулятор неисправно, возможен выход из строя не только аккумулятора, но даже электронного блока авто и собственно генератора.
Реле-регулятор напряжения генератора: строение, функции и проверка (видео)

Что получилось

Сам процесс обновлённого монтажа занял времени ни сколько не больше чем предыдущий. При этом получен не простой регулятор напряжения, который подключается к блоку питания стабилизированного напряжения, собранная схема при подключении даже к сетевому понижающему трансформатору с выпрямителем на выходе сама даёт необходимое стабилизированное напряжение. Естественно, что выходное напряжение трансформатора должно соответствовать допустимым параметрам входного напряжения микросхемы КР142ЕН12А. Вместо неё можно использовать и импортный аналог интегральный стабилизатор LM317Т. Автор Babay iz Barnaula.

Обсудить статью ДВА ПРОСТЫХ РЕГУЛЯТОРА НАПРЯЖЕНИЯ

В электрических схемах для изменения уровня выходного сигнала используется регулятор напряжения. Основное его назначение — изменять подаваемую на нагрузку мощность. C помощью устройства управляют оборотами электродвигателей, уровнем освещённости, громкостью звука, нагревом приборов. В радиомагазинах можно приобрести готовое изделие, но несложно изготовить регулятор напряжения своими руками.

Рекомендации по замене

Практика эксплуатации показывает, что поменять автомобильный генератор несложно, но для решения задачи требуется соблюдать ряд правил:

• Новое устройство должно иметь аналогичные токоскоростные параметры, как и у заводского узла.
• Энергетические показатели должны быть идентичными.
• Передаточные числа у старого и нового источника питания должны совпадать.
• Устанавливаемый узел должен подходить по размерам и с легкостью крепится к мотору.
• Схемы нового и старого автомобильного генератора должны быть одинаковыми.

Учтите, что устройства, смонтированные на автомобилях зарубежного производства, фиксируются не так, как отечественного, к примеру, как на генератор TOYOTA COROLLA

и Лада Гранта

.Следовательно, если менять иностранный агрегат изделием отечественного производства, придется установить новое крепление.

Схема номер 2

В новой схеме также присутствует трёхвыводной эл. компонент (но это уже не транзистор) постоянный и переменный резисторы, светодиод со своим ограничителем. Добавлено только два электролитических конденсатора. Обычно на типовых схемах указаны минимальные значения C1 и C2 (С1=0,1 мкФ и С2=1 мкФ) которые необходимы для устойчивой работы стабилизатора. На практике значения емкостей составляют от десятков до сотен микрофарад. Ёмкости должны располагаться как можно ближе к микросхеме. При больших емкостях обязательно условие C1>>C2. Если ёмкость конденсатора на выходе будет превышать ёмкость конденсатора на входе, то возникает ситуация при которой выходное напряжение превышает входное, что приводит к порче микросхемы стабилизатора. Для её исключения устанавливают защитный диод VD1.

У этой схемы уже совсем другие возможности. Входное напряжение от 5 до 40 вольт, выходное 1,2 – 37 вольт. Да, имеется падение напряжения вход – выход равное примерно 3,5 вольтам, однако роз без шипов не бывает. Зато микросхема КР142ЕН12А именуемая линейным регулируемым стабилизатором напряжения имеет неплохую защиту по превышению тока нагрузки и кратковременную защиту от короткого замыкания на выходе. Её рабочая температура до + 70 градусов по Цельсию, работает с внешним делителем напряжения. Выходной ток нагрузки до 1 А при длительной работе и 1,5 А при непродолжительной. Максимально допустимая мощность при работе без теплоотвода 1 Вт, если микросхему установить на радиатор достаточного размера (100 см.кв.) то Р макс. = 10 Вт.

ШИ-стабилизатор

Широтно-импульсные стабилизаторы характеризуются более стабильной работой, то есть в сеть автомобиля подается почти постоянное напряжение, а небольшие отклонения в пределах нормы носят плавный характер. В схеме устройства использованы те же детали, что и в оригинале, но в то же время включена микросхема К561ТЛ1. Это позволило собрать мультивибратор и формирователь коротких импульсов на 1-м узле. Также упрощен узел управления выходным ключом за счет применения полевого транзистора, повышенной мощности.

Особенности изготовления

Изготовить регулирующее приспособление можно несколькими способами. Самый лёгкий -приобрести набор, содержащий уже готовую печатную плату и радиоэлементы, необходимые для сборки своими руками. Кроме них, набор содержит электрическую и принципиальную схему с описанием последовательности действий. Такие наборы называются KIT и предназначены для самых неопытных радиолюбителей.

Другой путь подразумевает самостоятельное приобретение радиокомпонентов и изготовление в случае необходимости печатной платы. Используя второй способ, можно будет сэкономить, но он занимает больше времени.

Существует множество схем разного уровня сложности для самостоятельного изготовления. Но чтобы сделать регулятор напряжения, кроме схемы, понадобится подготовить следующие инструменты, приборы и материалы:

• паяльник;
• мультиметр;
• припой;
• пинцет;
• кусачки;
• флюс;
• технический спирт;
• соединительные медные провода.

Если планируется собирать устройство, состоящее из 6 и более элементов, то целесообразно будет смастерить печатную плату. Для этого необходимо иметь фольгированный текстолит, хлорное железо и лазерный принтер.

Техника изготовления печатной платы в домашних условиях называется лазерно-утюжной (ЛУТ). Её суть заключается в распечатывании печатной платы на глянцевом листе бумаги, и переносом изображения на текстолит с помощью проглаживания утюгом. Затем плату погружают в раствор хлорного железа. В нём открытые участки меди растворяются, а закрытые с переведённым изображением формируют необходимые соединения.

При самостоятельном изготовлении прибора важно соблюдать осторожность и помнить про электробезопасность, особенно при работе с сетью переменного тока 220 В. Обычно правильно собранный регулятор из исправных радиодеталей не нуждается в настройке и сразу начинает работать.

Реле регулятора напряжения для одного и нескольких силовых трансформаторов

ПРЕСС-РЕЛИЗ
4 июня 1996 г.
Реле регулятора напряжения для одного и нескольких силовых трансформаторов

Универсальное реле регулятора напряжения выпущено компанией ABB Transmit Oy в Финляндии. Реле предназначено для регулирования напряжения силовых трансформаторов, оснащенных РПН. Он обеспечивает компенсацию падения напряжения в линии, индикацию положения переключателя ответвлений, а также блокировку по максимальному току и минимальному напряжению. Реле можно использовать для управления одним трансформатором или двумя или более трансформаторами, работающими параллельно.

При параллельной работе нескольких силовых трансформаторов компенсация падения напряжения в линии может выполняться по принципу ведущий-ведомый или по принципу минимизации циркулирующего тока.
На подстанциях с двумя и более силовыми трансформаторами и несколькими регуляторами напряжения одно из реле может быть определено как ведущее реле, а другие реле — как ведомые. Если реле гальванически связаны между собой, количество взаимосвязанных реле не ограничено. Реле регулятора напряжения также могут быть соединены между собой через интерфейс последовательной связи, и в этом случае количество взаимосвязанных реле ограничено тремя.
Если силовые трансформаторы подстанции имеют разные размеры, принцип минимизации циркулирующего тока дает преимущества. Нагрузка между трансформаторами будет распределяться пропорционально размеру трансформаторов. При применении принципа минимизации циркулирующего тока два или три силовых трансформатора могут работать параллельно.
Реле регулятора напряжения измеряет трехфазные токи на уровне 5 А или 1 А и междуфазные напряжения на уровне 100 В, 110 В или 120 В. Однако реле может быть запитано только от одного или двух трансформаторов тока, если все три фазы недоступны.
Реле регулятора напряжения является частью концепции распределенной автоматизации АББ, которая является сегментом продукта Panorama, комплексного решения АББ для контроля и управления электроэнергетическими системами./ins

—

Подпись:
новое реле регулятора напряжения SPAU 341 C используется для управления переключателями ответвлений силовых трансформаторов, используемых в распределительных сетях.

Для получения дополнительной информации см. прилагаемый список контактных адресов:

Канада
ABB Inc.
TNP marketing Att: Mr Cezary Nierojewski
200 Chisholm Drive
Milton, Ontario L9T 5E7
Canada
Telephone 1 905-875 4500
Telefax 1 905 875 4487

France
ABB Energie SNC
Dept. Protection et Controle
6 rue de peupliers
F-92004 Nanterre
France
Telephone 1 47697244
Telefax 1 47609152

Belgium
Asea Brown Boveri S.A.
Dept. TNP Att: Mr Stefaan Volkaert
Hoge Wei 27
B-1930 Zaventem
Belgium
Telephone 2 71 86 411
Telefax 2 71 86 661

Малайзия
ABB Transmission & Distribution Sdn. Bhd.
1-й этаж, 63–65 Wisma ABB Jalan Ampang Att: г-н Харвиндер Сингх
P.O. Box 11028
50732 Kuala Lumpur
Malaysia
Telephone 60 3 238 9063
Telefax 60 3 201 8545

South Africa
ABB Powertech (Pty) Ltd
Relay Division Att: Mr Jim Taylor
515 Carl Street
P.O.Box 19582
Pretoria West 0117
Южная Африка
Телефон +27 (0)12 318 9911
Телефакс +27 (0)12 327 2809

Новая Зеландия
ABB Power Limited
Производство и передача Кому: Mr Frank Rickaby
143 Hutt Road
P.O. Box 38692
Petone
Новая Зеландия
Телефон +64 4 569 3740
Телефакс +64 4 568 8636

Южная Корея
Asea Brown Boveri Ltd.
Oksan Bldg. 8 этаж Кому: Mr YJ Kim
C.P.O. Box 6131
Seoul
Южная Корея
Телефон +82 2 528 3060
Телефакс +82 2 528 3091

Ирландия
ABB Ltd.
Отдел Power Division Кому: Mr Bill Cassidy
Belgard Road,
Tallaght
Dublin 24
Ирландия
Телефон 353 1 452 2622
Telefax 353 1 405 7370

Соединенное Королевство
ABB Power T & D Ltd.
Обороны и контроль. , Telford
Shropshire TF3 4JB
Великобритания
Телефон +44 1 952 290 000
Telefax +44 1 952 291 778

Sverige
ABB Kraft at Att: Mr Claes-Göran Wedén
S-72172 Väster aT: г-н Claes-Göran
S-72172 VESTER.0003 Телефон +46 21 320 00
Телефакс +46 21 320 850

Австралия
ABB Power Transmission Pty Limited Кому: Mr Russel Ellen
Beresford Road
P.O. BOX 574
Lilydale, Victoria
3140 Австралия
Телефон +61 3 9735 7389
Телефакс +61 3 9735 7371

Чехия
ABB Energo s.r.o.
Маркетинг и продажи Кому: г-ну Павлу Нозеку
Komenského 821
P.O. Box 70
541 70 Trutnov
Чехия
Телефон +42 439 808 111
Телефакс +42 439 808 501

Аргентина
ABB T&D Кому: Mr Alejandro Hunko
Av. Л.Н. Alem 822, Piso 9
1001 Buenos Aires
Argentina
Telephone +54 1 311 5386
Telefax +54 1 313 4744

Spain
ABB Subestaciones S. A. Att: Mr Jose Gonzalez
C/Ramírez de Arellano,17
28043 Madrid
Spain
Телефон 990 34 1 581 0156
Телефакс 990 34 1 581 0174

Португалия
ABB Electrica, Lda Att: Mr Alvaro Freitas
P.O.Box 7573 Alfagide
2720 AMADORA
Portugal
Телефон +351 1 4169318
Телефакс +351 1 4169224

Бразилия
Asea Brown Boveri Ltda Att: Mr Xavier Celso Av. Monteiro lobato, 3285
C.P. 71, CEP 07190
Guarulhos — SP
Бразилия
Телефон +55 11 964 8188
Telefax +55 11 964 8409

Netherlands
Abb Industri
Телефон +31 10 4078481
Telefax +31 10 4562322

Switzerland
ABB Network Partner AG ATT: MR Gerhard Wacha
Haselstrasse 16/122
CH-5401 Baden
Switzerland
Телефон 0 990 41 56 205 77 44
Telefax 0 990 41 56 5655555555555555555555555555555555555555555557 56 56 56557777 44

Germany
ABB Netzleittechnik GmbH Att: Mr Klaus Jost
Wallstadter Strasse 53-59
D-68520 Ladenburg
Germany
Telephone 990-49-6203-712937
Telefax 990-49-6203 12902

Austria
ABB Energie AG
Dept EKHS Att: Mr Ernst Szabo
Wienerbergstrasse 11 B
Postfach 184
A-1101 Wien
Austria
Телефон +43 1 6 0109 2238
Телефакс +43 1 6 0109 8220

Дания
ABB Energi & Industri A/S Г-н Boris Reimann
Håndvaerkervej 23
DK-7000 Fredericia
Denmark
Телефон +45 79 247 924
Telefax +45 79 247 927

Norway
ABB Energi ATT: Mrne Volden
Lörenfaret 1
P. O.Box 2143 P.O.Box 2143 P.O.Box 2143 P.O. 0510 OSLO 5
Норвегия
Телефон +47 22 729413
Телефакс +47 22 720 822

Финляндия
ABB Transmit Oy
Releet ja kaukokäytöt Att: Ins. Рауно Суомела / RAO
PL 699
65101 VAASA
Puh. 961-316o
Факс. 961-316 1094

Япония
АББ К.К.
Power Division Att: Mr Taku Niioka
2-39, Akasaka 5-chome, Minato-ku
Tokyo 107
Japan
Телефон +81 3 5563 8737
Телефакс +81 3 3584 0483

Mr At. Мариано Мальдонадо
бул. Центро Промышленный № 12
Тлальнепантла, Эдо. de Mexico
Apartado postal M-10726
C.P. 54070 Мексика
Мексика
Телефон +52 5 565 4011
Telefax +52 5 328 1488

Италия
ABB Muratori S.P.A. ATT: MR Luca Oliviero LeOne
Via Cancelliera 13/15
00040 ARICCIA (ROMA)
ITALY

0004040 (ROMA)

00040 (ROMA)

00040 (ROMA)

00040 (Рома) 6-934 621
Телефакс +39-6-9343 153

Венгрия
ABB Energir Ltd. г-н Халапи, Тибор
Kunigunda u. 47Зак у. 3/B
H-1037 Будапешт
Венгрия
Телефон +36 1 188 6774
Телефакс +36 1 250 4014

Турция
ABB Elektrik Sanayi A.S.
Распределительные продукты и системы ATT: MR ULLATTIL MANMADHAN
P.O.BOX 20
81412 Kartal — ISTANBUL
ТУРЦИЯ
Телефон +90 216 387 3750
Telefax +90 216 353 8807

Grece
Aseae Browne Boveri S.A.

. Г-н Цициас
GR-11526 Афины
Греция
Телефон +30 1 770 3415-18
Телефакс +30 1 775 3072

Польша
ABB Network Control & Protection
Подразделение ABB Industrial Components Ltd Кому: г-н В. Карски
43 Chlapowskiego Str.
PL-02-786 Варшава
Польша
Телефон + 48 22 6444 544; +48 22 644 2490; +48 22 644 2336;
Telefax + 48 22 6443 777

Russia
ABB Relays Cheboksary Ltd.
Krasnokazarmennaya St..12 Att: Mr G Malbasic
RU-111250 Moscow
Russia
Telephone +7 095 956 05 44
Telefax +7 095 956 30 18

China
ABB Transmission and Distribution Ltd.
Network Control & Protection Division Кому: Mr Robert Yang
8/F., Evergo House,
G.P.O. Box 448, 38 Gloucester Road
Wanchai, Hong Kong
Телефон +852 2922 2200
Телефакс +852 2922 2332

Рейтинг:

данные голосования

Доступные языки

Публикации

СМИ

Изображения

Документы

Могу ли я подключить это реле к моему регулятору?

Задавать вопрос

спросил
6 лет, 6 месяцев назад

Изменено
6 лет, 6 месяцев назад

Просмотрено
49 раз

\$\начало группы\$

Мне нужно контролировать температуру с помощью резистора мощностью 3,5 кВт при 230 В переменного тока.

У меня есть регулятор с этим ВЫХОДОМ: 4 А / 240 В переменного тока.

Я нашел это реле для коммутации моей цепи.

Мой вопрос: могу ли я его использовать?
Это 4 кВА, и моя схема только резистивная. Сопротивление катушки 38500 Ом, значит I =…0,006 А ? Но, как указано в документе: «номинальный рабочий ток» составляет 8 А или 16 А (изменяется в зависимости от кабеля, не так ли?).

Это моя проблема. Какой ток будет потреблять реле от регулятора? Это 6е-3 А или 8, 16 А? Относится ли этот «номинальный рабочий ток» к току на стороне управления или питания?

Спасибо, извините за мой английский (не мой родной язык…),

F36.

\$\конечная группа\$

\$\начало группы\$

Требуемый ток нагрузки: 3500 Вт/230 В = 15 А. Нормально открытый (НО) контакт рассчитан на 16 А, поэтому он не превышает номинальные значения. Вам не нужно (не следует) использовать нормально замкнутый (НЗ) контакт, который рассчитан только на 8А.
