Устройство и работа контактно-транзисторного регулятора напряжения РР-362

Устройство и работа контактно-транзисторного регулятора напряжения РР-362

Рост количества и мощности потребителей электроэнергии на современных автомобилях привел к увеличению мощности генератора. С увеличением мощности генератора растет величина тока его возбуждения, который должен разрываться контактами регулятора напряжения. Однако контакты при повышении мощности разрываемого тока начинают сильнее подгорать и быстро выходят из строя. Поэтому были разработаны контактно-транзисторные регуляторы, в которых роль контактов, разрывающих ток возбуждения, выполняет транзистор, а контакты регулятора напряжения только управляют его работой.

Наиболее распространенным контактно-транзисторным регулятором является реле-регулятор РР-362, применяемый с генератором переменного тока Г-250 на автомобилях «Москвич», ГАЗ-5ЭА и их модификациях.

Контактно-транзисторный реле-ре гул я тор РР-362 состоит из регулятора напряжения РН и реле защиты РЗ, которые имеют аналогичную конструкцию и представляют собой реле с одной парой замыкающих контактов. Подвижный контакт обоих реле (контакт якоря) электрически соединен с корпусом (магнитопроводом) реле. В отсеке, отделенном от электромагнитных реле перегородкой, имеющейся на внутренней части крышки, расположены транзистор Г, крепящийся на теплоотводе — латунной (или алюминиевой) пластине, и два диода Д, и Д2.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

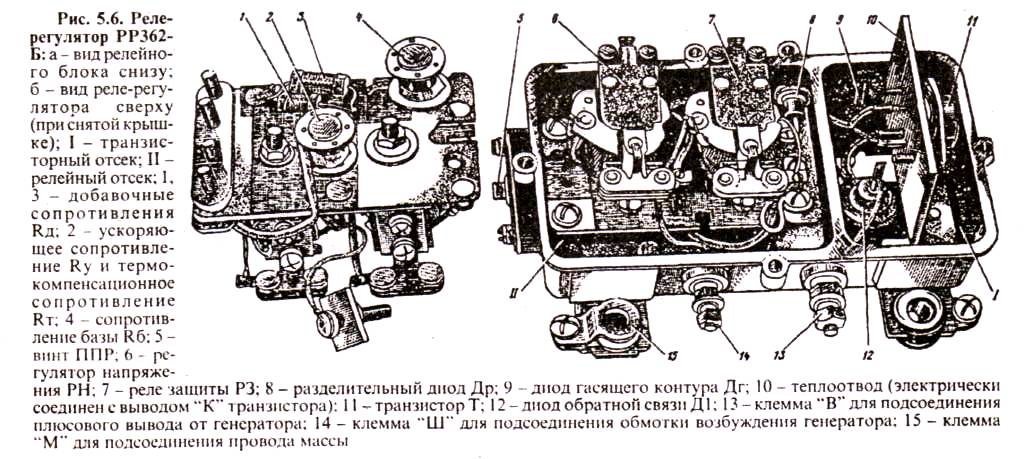

Рис. 1. Общий вид контактно-транзисторного реле-регулятора РР-362 со снятой крышкой:
РН — регулятор напряжения, РЗ — реле защиты, Др— разделительный диод, Т-—транзистор, Ш, ВЗ и М — выводные клеммы для соединения соответственно с обмоткой возбуждения генератора, выключателем зажигания и «массой» генератора

В блоке электромагнитных реле под панелью расположены резисторы. Реле-регуля-тор имеет три выводные клеммы Ш, ВЗ, /И для соединения соответственно с обмоткой возбуждения генератора, выключателем зажигания и «массой» генератора. Для ускорения замыкания контактов регулятора напряжения служит ускоряющий резистор Ry.

Регулятор напряжения включает в себя транзистор Т, электромагнитное реле регулятора напряжения РН, полупроводниковые диоды Д, и Дг; резисторы Ry, Ra, Rтк. Лб- Электромагнитное реле РН управляет транзистором. Его обмотка РН0 является чувствительным элементом схемы регулятора, а замыкающие контакты РН, включенные между плюсовой клеммой регулятора ВЗ и базой транзистора, управляют транзистором.

Ток управления транзистора (ток базы) незначителен и меньше тока возбуждения генератора на величину коэффициента усиления транзистора (в 15 раз). Напряжение на контактах также незначительно — 1,5—2,5 В. Поэтому контакты регулятора напряжения при длительной работе практически не имеют износа. Термокомпенсация регулятора напряжения осуществляется резистором RTK и подвеской якоря на термобиметаллической пластине.

Для защиты транзистора Т от коротких замыканий в цепи обмотки возбуждения генератора служит реле защиты РЗ, которое имеет три обмотки: основную РЗо, встречную РЗВ, магнитный поток которой направлен навстречу основной обмотке, и удерживающую РЗу. Замыкающие контакты РЗ включены через разделительный диод Др параллельно контактам РН.

Рис. 2. Схема контактно-транзисторного реле-регулятора РР-362:
а — полумонтажная, 6 — развернутая; РН — регулятор напряжения, РЗ — реле защиты, Т — транзистор П217В, Э, К, Б — выводы транзистора; эмиттер, коллектор, база; Дг — гасящий диод Д242, Д, — запирающий диод Д242, Др — разделительный диод Д7Ж; Яу и Яд— ускоряющий и добавочный резисторы 4,5 и 62 Ом, Rg — резистор базы транзистора 42 Ом; RTK— резистор температурной компенсации 12,5 Ом; РН0 — обмотка регулятора напря-жения, 1240 витков, 17 Ом; Р30—основная обмотка реле защиты, 75 витков; РЗу — удерживающая обмотка реле защиты, 950 витков, 42 Ом; РЗщ — встречная обмотка реле защиты, 1350 витков, 76 Ом; ОВ — обмотка возбуждения генератора; S3, Ш, М — выводные клеммы

Работа регулятора напряжения. Когда обороты ротора генератора молы и Ur< UpH, электромагнитное усилие, создаваемое обмоткой РН0, недостаточно для преодоления усилия пружины, и якорь РН не притянут к сердечнику. Контакты РН разомкнуты, и транзистор Т открыт, так как имеется ток перехода эмиттер — база /g, определяемый резистором R6. Цепь тока базы следующая: клемма ВЗ, диод Д,, эмиттер — база транзистора Т, резистор Rg, клемма М. При открытом транзисторе сопротивление перехода Э—К мало (доли Ома), и через обмотку возбуждения ОВ генератора проходит ток возбуждения по цепи клемма 83 —диод Д, — эмиттер — коллектор транзистора Т — обмотка реле защиты РЗо— клемма Ш реле-регулятора — обмотка возбуждения ОВ — «масса».

При замыкании контактов РН и запирании транзистора Т ток возбуждения падает, уменьшается напряжение генератора и контакты РН размыкаются. Затем весь процесс повторяется. Диод Дг служит для шунтирования токов самоиндукции обмотки возбуждения гене1 ратора, возникающих при переключении транзистора Т. Тем самым исключаются опасные для транзистора перенапряжения.

Работа реле защиты. При коротком замыкании в цепи обмотки возбуждения генератора на «массу» встречная обмотка РЗ в закорачивается. Ее магнитный поток, направленный навстречу магнитному потоку основной обмотки РЗ о, исчезает, и магнитный поток основной обмотки, притягивая якорь реле, замыкает контакты РЗ (при токе через основную обмотку Р30, равном 3,2—3,6 А). При этом на базу транзистора подается «+» (аналогично замыканию контактов РН), транзистор запирается, чем и защищается от повреждения.

Одновременно через замкнутые контакты реле защиты получает питание удерживающая обмотка РЗу, которая удерживает контакты РЗ замкнутыми до тех пор, пока выключатель зажигания не будет выключен, и короткое замыкание устранено. Реле-регулятор будет готов к работе только после устранения короткого замыкания и повторного включения выключателя зажигания ВЗ. Разделительный диод Др служит для исключения ложного срабатывания реле защиты при замыкании контактов РН.

Контактно-транзисторный реле-регулятор имеет более высокий срок службы и меньшую разрегулировку в процессе эксплуатации, чем вибрационные реле-регуляторы. Однако наличие механической системы разрыва электрической цепи (контакты, пружина, подвеска якоря реле) и наличие воздушных зазоров между якорем и сердечником реле требуют во время эксплуатации систематической проверки и регулировки регулятора. Указанные недостатки отсутствуют в бесконтактных транзисторных регуляторах напряжения, применяемых с генератором переменного тока Г-250 на автомобилях ЗИЛ-130 и ГАЗ-24 «Волга».

Читать далее: Устройство и работа бесконтактного транзисторного регулятора напряжения РР-350

Контактно-транзисторные регуляторы напряжения РР362; РР363; 21.3702

Портал QRZ.RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений.
Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Спасибо.

Как добавить наш сайт в исключения AdBlock

QRZ.RU > Каталог схем и документации > Схемы наших читателей > Дайджест радиосхем > Контактно-транзисторные регуляторы напряжения РР362; РР363; 21.3702

class=»small»>

Контактно-транзисторные регуляторы напряжения РР362; РР363; 21. 3702   Применение контактно-транзисторных регуляторов (КТР) являлось переходным этапом от вибрационных реле-регуляторов к транзисторным регуляторам напряжения. В КТР РР362 (РР362А) (см. рис. 1) током в обмотке возбуждения управляет транзистор VT, а управление транзистором осуществляет реле регулятора напряжения KV, работающее по вибрационному принципу. Реле регулятора напряжения имеет нормально разомкнутые контакты KV:1. При включении выключателя зажигания в цепи эмиттер-база транзистора VT через диод смещения VD1 и резистор цепи базы Rб начинает протекать ток от аккумуляторной батареи. Этого достаточно, чтобы транзистор VT открылся и к цепи питания через диод VD1 и переход эмиттер-коллектор транзистора подключилась обмотка возбуждения, чем и обеспечивается возбуждение генератора.   Напряжение генератора подводится к обмотке регулятора напряжения KV через диод VD1, ускоряющий резистор Ry и резистор термокомпенсации Rтк. При возрастании напряжения с ростом частоты вращения генератора реле KV замыкает свои контакты KV:1. В результате этого переход эмиттер-база транзистора VT оказывается смещенным в обратном направлении — потенциал эмиттера ниже потенциала базы на величину падения напряжения в диоде VD1. Обратное смещение этого перехода прерывает протекание тока в цепи транзистора и переводит его в закрытое состояние. В таком случае ток в обмотку возбуждения поступает через ускоряющий Ry и добавочный Rд резисторы, что приводит к уменьшению этого тока, уменьшению напряжения генератора. Уменьшение напряжения вызывает размыкание контактов KV:1, открывание транзистора VT, подключение обмотки возбуждения в цепь питания непосредственно через открытый транзистор VT, возрастание тока в этой обмотке, возрастание напряжения генератора, т. е. возникновение ступенчатого процесса поддержания постоянства напряжения.   Ускоряющий резистор Ry является элементом жесткой обратной связи в регуляторе, он повышает частоту вибрации контактов регулятора. Диод VD2 — гасящий. Остальные элементы схемы, в том числе нормально замкнутые контакты реле-регулятора напряжения KV:2, относятся к схеме защиты регулятора напряжения от аварийных режимов. В нормальном режиме работы регулятора обмотки реле защиты КА либо вообще отсоединена от цепи питания (контакты KV:2 разомкнуты), либо подсоединена к этой цепи через сопротивление обмотки возбуждения. Сила тока в обмотке реле защиты в этом случае недостаточна, чтобы вызвать его срабатывание, контакты остаются разомкнутыми и реле КА не оказывает никакого влияния на работу регулятора напряжения.   При аварийном режиме замыкания вывода «Ш» на массу обмотка возбуждения оказывается замкнутой накоротко и напряжение генератора уменьшается, что вызывает замыкание контактов регулятора KV:2. Обмотка реле защиты КА оказывается под напряжением питания непосредственно, минуя сопротивление обмотки возбуждения. При этом реле срабатывает, замыкает свои контакты КА:1, что приводит к запиранию транзистора и предотвращает протекание по нему опасных токов. После устранения замыкания «Ш» на массу регулятор вновь вступает в работу.   Контактно-транзисторный регулятор напряжения РР363 (рис.2) работает аналогично РР362 с той разницей, что рассчитан на номинальное напряжение 28 В, его вывод «0» подсоединяется к нулевой точке звезды обмотки статора.   В контактно-транзисторном регуляторе напряжения 21.3702 (рис. 3), тоже использующем схему с включением обмотки возбуждения к нулевой точке звезды обмотки статора, регулятор напряжения — транзисторный, но ограничитель тока КА2 работает по вибрационному принципу.   При превышении силы тока генератора уровня настройки реле КА2 оно замыкает свои контакты, транзистор VT1 закрывается и прерывает ток в обмотке возбуждения, при этом напряжение и сила тока уменьшаются, реле разрывает свои контакты, транзистор открывается и т. д. Реле КА1 в случае выхода из строя транзистора VT1 осуществляет регулирование напряжения по вибрационному принципу.
