Реле поворотов рс951а 24в схема подключения: https://docs.google.com/file/d/0b3ai67bmikiclwk1dxdbofhhyws/

реле-прерыватель тока указателей поворота и аварийной сигнализации; КАМАЗ, МАЗ, CуперМАЗ, ГАЗ, ЗИЛ, УРАЛ, БЕЛАЗ

реле-прерыватель тока указателей поворота и аварийной сигнализации

оптовая цена
без НДС

173,95 ₽

≈ 2,50 € или 2,80 $

с НДС

208,74 ₽

≈ 3,00 € или 3,40 $

транспортная упаковка
коробка малая-165
24 шт.
коробка малая-190
30 шт.
коробка средняя
60 шт.
коробка большая
120 шт.

В коробке

оптовая цена
без НДС

180,95 ₽

≈ 2,60 € или 2,90 $

с НДС

217,14 ₽

≈ 3,15 € или 3,50 $

транспортная упаковка
коробка малая-190
20 шт.
коробка средняя
50 шт.
коробка большая
100 шт.

Характеристики

применяемость
КАМАЗ, МАЗ, CуперМАЗ, ГАЗ, ЗИЛ, УРАЛ, БЕЛАЗ
аналог
РС 951 А
код ОКП
45 7374 8841
каталожный номер
  • КАМАЗ5320-3726410
напряжение
24 В
масса
78 г
93 г
разъём
ППЛПКППБЛБ+ППТЛТКТ−
штрихкод
короткая ссылка

emi-penza.ru/p/57.3777
скопировать

Как купить нашу продукцию

Представителям организаций

Начать сотрудничать с ЭМИ легко — достаточно связаться с нами по телефону или отправить электронное письмо. Срок исполнения заказа составляет 1–3 рабочих дня после оплаты по безналичному расчёту. Мы доставляем продукцию до транспортной компании либо загружаем её в машину клиента при самовывозе.

Частным лицам

Продукция завода ЭМИ поставляется во все регионы России, а также в страны СНГ — спрашивайте её в магазинах автозапчастей вашего города. На всей нашей продукции присутствует фирменный логотип предприятия. Остерегайтесь подделок — спрашивайте сертификат у продавца.

Оформление заявки

Если ваш заказ состоит из нескольких наименований, мы рекомендуем воспользоваться формой заявки. Она встроена в перечень продукции (форматы ods и xlsx).

Вам предлагается скачать этот документ, заполнить столбец количество и отправить результат по электронной почте. Форма заявки автоматически посчитает размер вашего заказа и ускорит его обработку. В ответ на заявку мы вышлем счёт для её подтверждения и оплаты. Пожалуйста, не забудьте указать названия подходящих транс­порт­ных компаний, если не планируете самовывоз.

Об использовании материалов сайта ЭМИ

Мы разрешаем копировать фотографии и характеристики нашей продукции, если вы занимаетесь её распространением или сошлётесь на источник. Архив со всеми нужными для вас данными доступен по звонку или электронному письму. Если вы нашли неточность, пожалуйста, сообщите нам.

Схема реле поворотов МАЗ opex.ru

Меню

  • Новости
  • Статьи
  • Видеоматериалы
  • Фотоматериалы
  • Публикация в СМИ
  • 3D-тур

Будь в курсе

Новости, обзоры и акции

22.07.2022

Все современные машины оснащаются световыми отражателями поворота, которые работают прерывисто. За правильное функционирование отражателей поворота отвечают реле-прерыватели. Это электрические или электронные приборы, предназначенные для замыкания и размыкания цепи световых отражателей поворота транспорта с целью получения дискретного сигнала для информирования о выполнении автомобилем определенных маневров.

Реле выполняет следующие функции:

  • Образование дискретного сигнала световых отражателей поворота на одной стороне грузовика при осуществлении ряда маневров.

  • Образование дискретного сигнала всех световых отражателей поворота при срабатывании нештатной сигнализации.

  • Появление сигнала определенной контрольной лампы на панели приборов.

  • Появление звукового сигнала, сообщающего о срабатывании указателей поворота.

Схема габаритных огней МАЗ-6501 включает следующие электрические цепи:

  • две цепи световых отражателей поворота на правой и левой части транспорта;

  • одна цепь нештатной сигнализации (отражатели поворота на обеих частях авто).

Для срабатывания световой сигнализации реле подсоединяется к соответствующей цепи посредством подрулевого переключателя. В связи с этим в большинстве случаев на автомобилях МАЗ ставится одно реле поворотов.

Действующие ПДД и нормы определяют, что все механические автомобили, эксплуатируемые в России, должны иметь указатели поворотов, а эксплуатация подобной сигнализации обязательна при осуществлении маневров. При недействующей световой сигнализации надо предпринять меры для устранения поломки, обычно восстановление сводится к замене реле-прерывателя.

  • A — блок коммутационной аппаратуры БКА 3А

  • A1 — прерыватель ПЭУП-7

  • E13, E14 — дополнительные боковые указатели поворота

  • E17, E18 — задние фонари

  • K2(87) — разгрузки выключателя стартера и приборов

  • P5 — щиток приборов

  • SB1 — выключатель аварийной сигнализации

  • SA4 — переключатель указателей поворота, света и электрических сигналов

  • XS1 — основная розетка ПС325

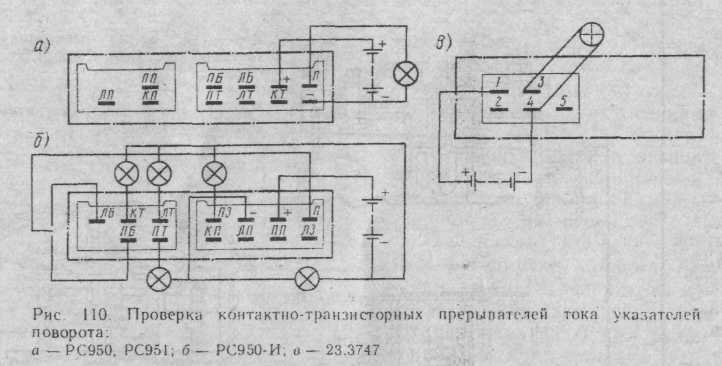

Схема реле поворотов МАЗ

Электрическая схема МАЗ отображает то, что реле-прерыватель РС950 (РС951) используется в электрооборудовании под напряжением 12 В, а прерыватель РС951 — 24 В. Принципиальные схемы, способы присоединения двух реле-прерывателей аналогичные, за исключением некоторых незначительных моментов. Вся необходимая информация находится в руководствах по эксплуатации конкретной марки грузового автомобиля МАЗ.

Все конструктивные элементы реле-прерывателя установлены на единой печатной плате и закрыты пластиковым пылезащитным кожухом.

Для подключения требуемых элементов на крышке есть штекерные колодки: восьмизажимная для автомобиля и четырехзажимная — для прицепа.
