Силовой (позиционный) регулятор

Рубрика — Навесная система, Позиционное регулирование, Силовое регулирование

Силовой (позиционный) регулятор предназначен для регулирования положения сельскохозяйственных машин и орудий с рабочего места тракториста.

Принцип действия регулятора заключается в автоматическом поддержании заданного тягового сопротивления сельскохозяйственного орудия при силовом способе регулирования или заданного положения орудия относительно остова трактора при позиционном способе регулирования.

Силовой (позиционный) регулятор

1. корпус регулятора
2. гильза
3. золотник
4. обратный клапан
5. кран
6. ручка крана
7. переключатель
8. крышка
9. гайка золотника
10. упорный подшипник
11. винт золотника
12. муфта
13. рычаг силового регулирования
14. рычаг позиционного регулирования
15. пружина
16. винт гильзы
17. гайка гильзы
18. валик управления
19. упорный подшипник
20. крышка
21. обратный клапан
22. крышка
23. поворотный штуцер
24. запорный клапан
25. рукоятка
26. сектор
27. тяга
28. кронштейн
29. маховичок-ограничитель
30. фиксатор
31. фиксирующее устройство (положение рукоятки 25 при: I — подъеме, II — нейтрали, III — опускании)

Конструкция регулятора показана на рисунке выше. В корпусе 1 расположена подвижная гильза 2, а в гильзе, концентрично ей, — золотник 3. Гильза соединена стопорным кольцом с ходовой гайкой 17, фиксированной от вращения выступами, заходящими в пазы корпуса. Ходовая гайка 17 установлена на винте 16, наружный конец которого рычажной передачей связан с рукояткой 25. Золотник упирается торцом в ходовую гайку 9, также фиксированную от вращения и установленную на винте 11, на наружном конце которого находится переключатель 7. На обоих винтах расположены упорные подшипники 10, 19. Внутри золотника находится распорная пружина 15, поджимающая золотник 3 и гильзу 2 соответственно к ходовым гайкам 9 и 17, а подшипники 10, 19 через гайки 9 и 17 — к внутренним плоскостям крышек. В корпусе 1 находится обратный клапан 4, регулирующий кран 5, управляемый ручкой 6, и запорный клапан 24. Второй обратный клапан 21 расположен в крышке 22, закрепленной к корпусу 1 болтами.

В среднем положении переключателя 7 рычаги 13 и 14 свободно вращаются на муфте 12 при перемещении тяг 26 и 27 (*рис. 2), не вызывая вращения винта 11 (рис. выше). При повороте ручки переключателя 7 влево или вправо (по ходу трактора) муфта 12 блокируется соответственно с рычагом 13 или рычагом 14, передавая вращение соответствующего рычага на винт 11.

Золотник 3 под воздействием силовой тяги 26 (*рис. 2) или позиционной тяги 27 (в зависимости от включенного способа регулирования) устанавливается в нейтральное положение относительно гильзы 2. Положение гильзы 2 задается рукояткой 25. В нейтральном положении золотника перепускной клапан «А» (*рис. 2) распределителя полностью открыт, и поток масла от насоса через распределитель направляется в масляный бак на слив. Полость подъема гидроцилиндра в этом положении заперта золотником 3 и обратными клапанами 4 и 21 — орудие находится в заданном положении.

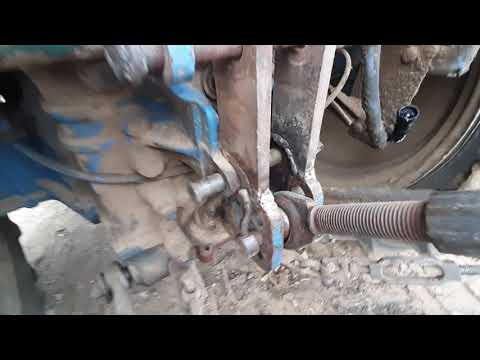

При силовом регулировании отклонение положения орудия от заданного вызовет изменения тягового сопротивления орудия, а значит, и изменение деформации пружин датчика 23 и 24 (*рис. 2). Полученный сигнал через рычаги и тяги передается на золотник 3, который перемещается в ту или иную сторону от нейтрального, фиксированного рукояткой 25 положения гильзы. В одном случае перемещение золотника вызовет частичное или полное (в зависимости от регулировки крана 5) закрытие перепускного клапана распределителя и направление потока масла от насоса через оба обратных клапана регулятора в полость подъема гидроцилиндра — происходит коррекция на подъем; в другом случае перемещение золотника вызовет соединение полости подъема цилиндра со сливом — происходит коррекция на опускание. В обоих случаях движение поршня гидроцилиндра будет автоматически направлено в сторону, соответствующую исправлению отклонения фактического положения орудия от заданного.

При позиционном регулировании отклонения положения орудия от заданного вызовет вращение поворотного рычага; полученный сигнал передается на золотник 3, перемещение которого направлено (как и при силовом регулировании) в сторону исправления положения орудия.

Поворот ручки 6 регулирующего крана 5 определяет положение перепускного клапана распределителя при коррекции на подъем. Чем больше закрыт кран, тем больший поток масла поступает на слив через распределитель при коррекции и тем меньше скорость коррекции.

При высотном регулировании рукоятку 25 установите на фиксатор 30 (выключение регулятора).

*рис. 2 — схема гидросистемы трактора.

Указания по работе трактора МТЗ-82/80 с использованием силового (позиционного) регулятора

Силовое и позиционное регулирование применяется для работы трактора с навесными орудиями, преимущественно не имеющими опорных колес.

При агрегатировании трактора с навесным плугом, имеющим опорное колесо, его следует либо снять с плуга, либо при комбини­рованном способе использовать для регулировки глубины хода орудия.

Силовое регулирование применяется в основном для пахоты. Позиционное регулирование может быть использовано на пахоте на полях с малоизменяющимся рельефом, а также при работе с сельскохозяйственными орудиями, требующими точной установки относительно трактора, в том числе с орудиями, работающими над поверхностью поля.

Управление гидросистемой при силовом и позиционном регули­ровании производится следующим образом.

Предварительно переключателем устанавливается требуемый способ регулирования. Для включения позиционного способа ре­гулирования необходимо повернуть фиксатор вперед по ходу трак­тора до совпадения его хвостовика с пазом на рычаге и ввести в паз, повернув фиксатор вправо по ходу. Фиксатор рекомендуется переключать при крайнем верхнем положении механизма навески, обеспечивающем легкость переключения. Для включения силового способа регулирования повернуть фиксатор вперед до совпадения его хвостовика с пазом на рычаге и ввести в паз, повернув фикса­тор влево по ходу. При этом для обеспечения легкости переключе­ния рекомендуется навесное орудие приподнять над землей. Для опускания орудия рукоятку регулятора 6 (рис. 69) снимите с фик­сатора и поверните «от себя» до упора в маховичок-ограничитель 48, положение которого регулируется по прорези сектора управле­ния. Чем дальше «от себя» будет повернута рукоятка, тем ниже опустится орудие, и наоборот.

Для подъема орудия в транспортное положение поверните ру­коятку регулятора в крайнее положение «на себя» и удерживайте ее в этом положении до полного подъема орудия, после чего ру­коятку отпустите. Это обеспечит ее установку на фиксатор. Ручку регулирующего крана 21 (рис. 70) при позиционном регулировании поставьте на максимальную скорость — поверните вперед по ходу трактора. При силовом регулировании поворачивайте ручку крана назад до исчезновения толчков, передающихся на трактор при кор­рекции положения орудия.





Силовое и позиционное регулирование



При силовом и позиционном регулировании все рукоятки рас­пределителя должны находиться в нейтральном положении, а ру­коятка ГСВ в положении «цилиндр заперт» (допускается работа при положении «ГСВ выключен»).

Если рукоятку регулятора 6 (рис. 69) установить на фиксатор 51, то регулятор выключается из работы и управление гидросис­темой производится так же, как на тракторах без регуляторов.

При длительных транспортных переездах трактора с навешен­ным орудием для более надежного закрепления рукоятки управле­ния фиксатора переместите маховичок-ограничитель по прорези сектора до упора в рукоятку и зафиксируйте.

Внимание!

При эксплуатации трактора МТЗ-82/80 обязательно выполняйте следу­ющее:

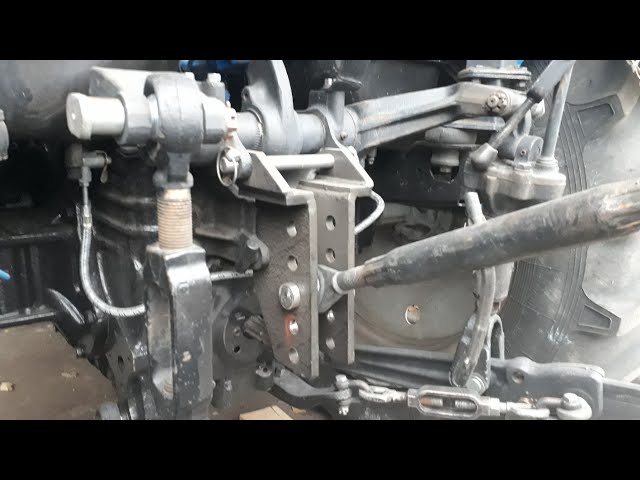

1.  Если трактор используется на сельскохозяйственных работах, не требующих применения силового регулирования, то переключа­телем способов регулирования выключите регулирование. На таких видах работ центральную тягу устанавливайте на нижнее отвер­стие серьги.

2.  При навешивании плугов центральную тягу устанавливайте на верхнее отверстие серьги, что обеспечит работу датчика в боль­шом диапазоне изменения глубины обработки почвы. Если при работе на верхнем отверстии не обеспечивается заданная (боль­шая) глубина обработки, то центральную тягу установите на сред­нее отверстие, а при необходимости и на нижнее отверстие серьги.
