Регулировка зажигания уаз 469: Как выставить зажигание на уаз 469

Содержание

Порядок действий при установке зажигания на автомобиле уаз. Система зажигания автомобиля уаз Система зажигания уаз 31514

В транспортном средстве, во многом зависит работа силового агрегата в целом. Поэтому для того, чтобы не допустить сбоев в работе двигателя, каждый автовладелец должен знать, как правильно выставляется угол опережения зажигания и зачем это нужно. Подробнее о том, что представляет собой , читайте ниже.

[ Скрыть
]

Зачем выставлять зажигание?

Для правильной настройки и регулировки работы цилиндров двигателя на УАЗ-469 необходимо обладать определенными навыками. О них мы расскажем позже, а для начала предлагаем узнать, для каких целей следует правильно выставлять и чем это может быть чревато. После подключения ключа в замок зажигания, в работу вступают множественные узлы и механизмы, без которых функциональность двигателя будет невозможной.

Итак, зачем выставлять этот параметр:

  1. Мотор будет оптимально и устойчиво работать на всех режимах. В противном случае его работа будет нестабильной и доставит неудобства для автолюбителя.
  2. Значительно улучшится пуск силового агрегата на холодную. Естественно, если вы хотите без проблем запуска мотор в тридцатиградусный мороз, то для этого также нужно будет залить в мотор соответствующее масло и проверить работоспособность свечей.
  3. Нормализуется расход горючего, в противном случае он может быть повышенным.
  4. Мощность силового агрегата будет оптимальной, такой, как отмечено в сервисной книжке (автор видео — канал smotri Vidik).

Инструкция по установке

Правильную установку зажигания на УАЗ-31512 можно осуществить своими силами, для этого не обязательно прибегать к услугам специалистов.

Как правильно настроить электронное устройство:

  1. Для начала следует демонтировать крышку трамблера и ротор. Сделав это, нужно произвести диагностику состояния, а также величины зазора между контактами устройства. Если есть необходимость, зазор можно отрегулировать. Когда вы убедитесь в том, что состояние элементов и зазор нормальный, ротор можно поставить на место.
  2. Далее, при помощи свечного ключа необходимо выкрутить свечу первого цилиндра. Сделав это, закройте пальцем отверстие этой свечи и проверните коленвал силового агрегата, для этого воспользуйтесь пусковой рукояткой. Поворачивайте вал до того момента, пока палец, которым вы заткнули свечное отверстие, не будет выталкивать воздухом. Этот момент называется временем начала хода сжатия в первом цилиндре.
  3. Продолжайте проворачивать коленвал мотора, делайте это осторожно и до того момента, пока отверстие на шкиве со штифтом на крышке распределительных шестеренок не совпадут. Убедитесь в том, чтобы ротор был расположен против внутреннего контакта крышки, который подключен к высоковольтному проводку, идущего на первую свечу.
  4. После выполнения этих действия проверните пластину октан-корректора с трамблером авто таким образом, чтобы метка совпала со средней отметкой на шкале, которая имеется на пластине.
  5. Далее, необходимо легонько повернуть корпус распределительного механизма против часовой стрелки. Делайте это до того момента, пока контакты трамблера не замкнутся.
  6. Затем необходимо подключить контрольную лампочку с патроном — один ее конец соединяется с выводом низкого напряжения трамблера, а второй — с массой автомобиля. Подключить лампочку можно к кузову транспортного средства.
  7. Теперь следует включить зажигание и аккуратно провернуть корпус трамблера, только сейчас — по часовой стрелке. Поворачивайте корпус до того момента, пока не загорится лампочка, после этого вращение устройства можно остановить. Если лампочка не начала гореть, то попробуйте повторить эти действия.
  8. Далее, можно затянуть крепежный болт, который фиксирует корпус распределительного узла от произвольного поворачивания. Установите на место крышку, а также центральный кабель. На завершающем этапе регулировки следует произвести диагностику правильности подключения высоковольтников к свечам зажигания, начинайте с первого цилиндра. В данном случае важно соблюдать порядок подключения, он должен быть таким — сначала первый, затем второй, четвертый, и только после этого — третий. Проверка осуществляется с учетом подсчета против хода часовой стрелки.

Проверка правильности установки

После того, как регулировка момента зажигания будет завершена, необходимо произвести диагностику правильности установки этого параметра. Для этого вам необходимо прослушать работу силового агрегата во время езды.

Проверка выглядит следующим образом:

  1. Заведите силовой агрегат и прогрейте его до рабочей температуры, которая должна составлять до 85 градусов.
  2. Вам необходимо выехать на ровную дорогу без препятствий. Разгонитесь примерно до 35 км/ч, после чего резко нажмите на педаль газа.
  3. После нажатия вы можете услышать кратковременную детонацию, стук металла или «пальчиков», как говорят профессионалы. Если незначительная детонация имеет место, то все действий по настройке и регулировке вы выполнили верно.
  4. Если же детонация достаточно сильная, то необходимо внести несколько штрихов в настройку. Откройте капот и проверните корпус распределительного устройства по шкале октан-корректора. Достаточно будет провернуть трамблер на одно деление, при этом учтите, что поворачивать его нужно против часовой стрелки. Учтите то, что каждое деление шкалы обозначает изменение угла зажигания на два градуса, если считать по коленвалу. Если в ходе проверки выяснилось, что детонация вовсе отсутствует, то корпус трамблера необходимо будет повернуть также на одно деление, только теперь по часовой стрелке. После того, как будет проведена повторная регулировка, процедуру проверки необходимо повторить еще раз, начиная с первого пункта.

СИСТЕМА ЗАЖИГАНИЯ АВТОМОБИЛЯ УАЗ-469

Система зажигания обеспечивает надежное и своевременное воспламенение
рабочей смеси в соответствии с порядком рабо­ты цилиндров двигателя. На
двигателе устанавливается бата­рейная система зажигания УАЗ-469, схема
которой приведена на рис. 108, состоящая из катушки зажигания,
распределителя зажигания, свечей зажигания, проводов высокого напряжения
и выключа­теля зажигания. Последовательно с катушкой зажигания
вклю­чается резистор 14 (рис. 109), который автоматически
закорачивается при пуске двигателя стартером для увеличения тока
разрыва в. первичной цепи.

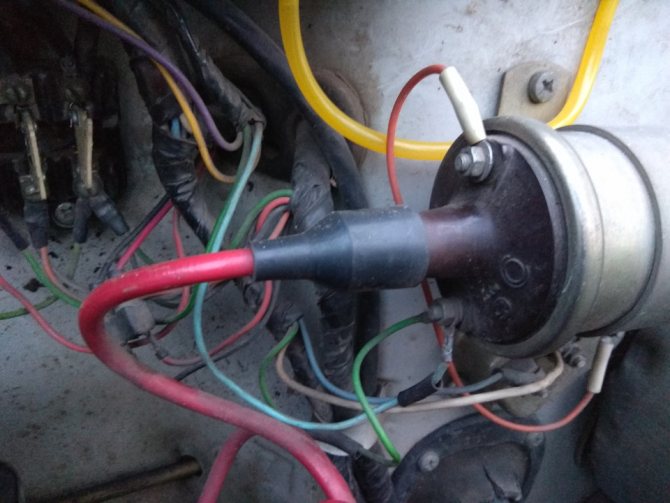

Катушка зажигания (рис. 109) предназначается для полу­чения импульсов
высокого напряжения, обеспечивающих про­бой искрового промежутка в
свечах зажигания.

Она состоит из первичной и вторичной обмоток. Первичная обмотка
наматывается на вторичную. Катушка имеет сердеч­ник и кольцевой
магнитопровод, изготовленные из электротех­нической стали.


Рис. 108. Схема системы зажигания УАЗ-469:

1 — аккумуляторная батарея; 2 — выключатель «массы»; 3 — регулятор
напряжения; 4 — генератор; 5 — амперметр; 6 — выключатель зажигания
УАЗ-469; 7 — контакты прерывателя зажигания; 8 — распределитель
зажигания; 9 — конденсатор; 10 — крышка распределителя зажигания; 11 —
бегунок; 12 — свеча зажигания; 13 — провод высокого напряжения; 14 —
дополнительное сопротивление; 13 — дополнительное реле стартера; 16 —
катушка зажигания: 17 — стартер.

Условнее обозначение расцветам проводов зажигания УАЗ-469: Г — голубой;
К — красный; О — оранжевый; Ф — фиолетовый; Ч — черный.

Катушка герметизируется карбонитовой крышкой в кожухе с резиновой
прокладкой. Кожух заполняется трансформаторным маслом, улучшающим
изоляцию обмоток и отвод тепла.
Во избежание повреждения катушки не оставляйте зажига­ние УАЗ-469
включенным при неработающем двигателе.

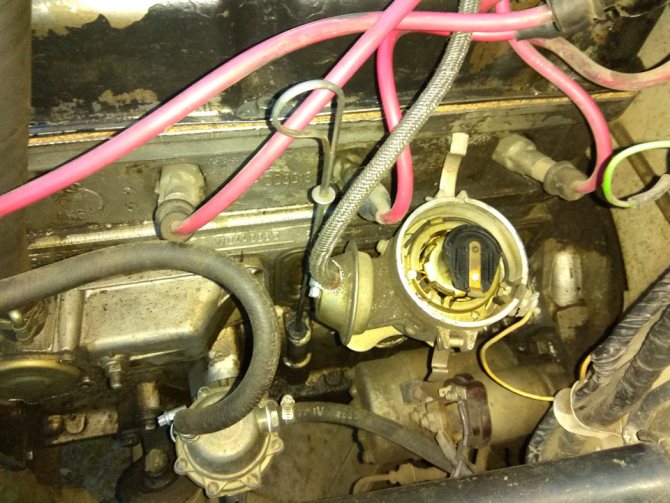

Распределитель (рис. 110) предназначается для распределе­ния импульсов
высокого напряжения по цилиндрам двигателя в необходимой
последовательности. Он устанавливается с левой стороны блока цилиндров
двигателя и приводится во вращение валиком масляного насоса двигателя.
Валик распределителя вращается против хода часовой стрелки (если
смотреть со сто­роны его крышки).

Рис. 109. Катушка зажигания
УАЗ-469:

1 — крышка; 2 — контактное гнездо; 3 — винт; 4 — зажим низкого
напряжения; 5 — уплотнительная прокладка; 6 — кольцевой магнитопровод; 7
— первичная обмотка; 8 — вторичная обмотка; 9 — фарфоровый изолятор; 10
— кожух катушки; 11 — транс­форматорное масло; 12 — сердечник; 13 —
электротехнический картон; 14 — дополни­тельный резистор; 15 —
керамический держатель; 16 — контактная пружина.

Распределитель имеет два прибора: прерыватель Тока низ­кого напряжения в
цепи катушки зажигания и распределитель тока высокого напряжения.
Для автоматического изменения угла опережения зажига­ния имеются
центробежный и вакуумный регуляторы.

Рис. 110. Распределитель
зажигания:

1 — вакуумный регулятор; 2 — неподвиж­ная пластина прерывателя; 3 —
крышка; 4 — ротор; 5 — фильц; б — уголек; 7 — ку­лачок; 8 —
пресс-масленка; 9 — пластина октан-корректора; 10 — болт крепления
распределителя; 11 — муфта; 12 — пружин­ный держатель штифта; 13 —
втулка; 14 — корпус; 15 — грузик; 16 — подшипник; 17 — подвижная
пластина прерывателя.

Для обеспечения надежности работы системы зажигания про­изводите
регулировку зазора между контактами прерывателя. Перед регулированием
зазора осмотрите рабочие поверхности контактов и, если они загрязнены,
замаслены или обгорели, очистите их.

Свечи зажигания УАЗ-469. На двигателе применяются неразборные свечи с
керамическими изоляторами, подобранными по тепло­вой характеристике. При
образовании на свече нагара созда­ется утечка тока, что приводит к
уменьшению вторичного на­пряжения. Подгорание электродов вызывает
увеличение пробой­ного напряжения искрового промежутка свечи. При
появлении перебоев в работе зажигания прежде всего проверьте зазор между
электродами (рис. 111), а в случае необходимости отре­гулируйте.

Выключатель зажигания предназначен для включения и вы­ключения первичной
цепи зажигания. Кроме того, выключатель обеспечивает включение стартера,
контрольно-измерительных приборов, электродвигателей стеклоочистителя и
отопителя.

Техническое обслуживание системы зажигания заключается в регулярной
очистке ее приборов от загрязнений, в установке зажигания, в
регулировках зазора между контактами прерыва­теля и своевременной
смазке.

Установку зажигания проводите в такой последователь­ности:

1. Снимите крышку распределителя и ротор, проверьте со­стояние и
величину зазора между контактами прерывателя (в случае необходимости
отрегулируйте зазор). Поставьте ротор на место.

2. Выверните свечу 1-го цилиндра.

3. Закройте пальцем отверстие для свечи 1-го цилиндра и проверните
коленчатый вал двигателя пусковой рукояткой до начала выхода воздуха
из-под пальца. Это и будет начало хода сжатия в 1-м цилиндре.

4. Проворачивайте вал двигателя осторожно до совпадения отверстия на
шкиве со штифтом на крышке распределительных шестерен.

5. Проверьте, чтобы ротор стоял против внутреннего кон­такта крышки,
соединенного с проводом, идущим к свече 1-го цилиндра.

6. Проверните пластину октан-корректора вместе с распре­делителем так,
чтобы указатель совпал со средним делением шкалы, нанесенным на
пластине.

7. Поверните слегка корпус распределителя против хода ча­совой стрелки,
чтобы контакты прерывателя замкнулись.

8. Присоедините контрольную лампу с патроном концом од­ного провода к
выводу низкого напряжения распределителя, а концом другого провода — к
«массе» (можно воспользоваться подкапотной лампой и дополнительным
отрезком провода).

9. Включите зажигание и осторожно поворачивайте корпус распределителя по
ходу часовой стрелки до вспышки лам­почки.

Остановите вращение распределителя точно в момент нача­ла вспышки
лампочки. Если это не удалось, операцию повто­рите.

10. Затяните крепежный винт, удерживая корпус распреде­лителя от
проворачивания, поставьте крышку и центральный провод на место.

11. Проверьте правильность присоединения проводов от све­чей, начиная с
первого цилиндра, в следующем порядке: 1, 2, 4, 3-й, считая против хода
часовой стрелки.

После каждой установки зажигания и после регулировки зазора в
прерывателе проверяйте точность установки момента зажигания, прослушивая
работу двигателя при движении ав­томобиля.

Для этого прогрейте двигатель до температуры 80… 85°С и, двигаясь на
прямой передаче по ровной дороге со скоростью 30…35 км/ч, дайте
автомобилю разгон, резко нажав на педаль дроссельной заслонки. Если при
этом будет наблюдаться не­значительная и кратковременная детонация, то
установка мо­мента зажигания сделана правильно.

При сильной детонации поверните корпус распределителя по шкале
октан-корректора на одно деление против хода ча­совой стрелки. Каждое
деление шкалы соответствует изменению момента зажигания на 2°, считая по
коленчатому валу. При полном отсутствии детонации поверните корпус
распределителя на одно деление по ходу часовой стрелки. После
перестановки момента зажигания снова проверьте правильность его
уста­новки.

Регулировку зазора между контактами прерывателя прово­дите в такой
последовательности:
1. Освободите пружинные держатели, снимите крышку рас­пределителя и
ротор.
2. Установите кулачок так, чтобы между контактами был наибольший зазор.
3. Проверьте щупом зазор между контактами: щуп должен входить в зазор,
не отжимая кулачка. Зазор должен быть в пределах 0,35…0,45 мм (рис.
112).
4. Ослабьте стопорный винт 1 (рис. 113) крепления стойки неподвижного
контакта и, вращая регулировочный эксцентри­ковый винт 2, установите
нормальный зазор.
5. Заверните стопорный винт и вторично проверьте зазор между контактами.
6. Установите ротор и закрепите крышку распределителя.
После первых 24 000 км пробега автомобиля выньте из обой­мы фильц
кулачка распределителя и очистите (или срежьте) образовавшуюся на его
краю корочку. Затем поставьте фильц на свое место таким образом, чтобы
обеспечилось его касание с кулачком, а затем смажьте двумя-тремя каплями
масла, при­меняемого для двигателя. При дальнейшей эксплуатации
руко­водствуйтесь Таблицей смазки.

Через каждые 40 000…60 000 км пробега:
1. Произведите текущий ремонт распределителя, во время которого
распределитель разберите, все детали промойте, ос­мотрите и в случае
необходимости замените. При переборке распределителя ось рычажка, ось
кулачка, оси и пальцы гру­зиков смазывайте маслом для двигателя, а валик
привода сма­зывайте тонким слоем смазки Литол-24, которой заполняйте и
крышку масленки.
2. Замените втулки в корпусе распределителя в случае на­личия большого
радиального люфта валика распределителя, вызывающего большой асинхронизм
искрообразования.
3. Промойте шариковый подшипник пластины прерывателя, заложите свежую
смазку и проверните его наружное кольцо относительно внутреннего.

Если вы ремонтируете двигатель, это значит вы делали разборку, а теперь на этапе сборки. Понятное дело, что в таком случае установка зажигания начинается с установки меток ГРМ.
В двигателе УАЗ-469, нет цепи и нет зубчатого ремня ГРМ. Есть чугунная шестерня колен/вала и есть текстолитовая шестерня распредвала с чугунной ступицей.

Распредвал и колен/вал УАЗ-469, УАЗ-31512, 31514 необходимо устанавливать в блок так, чтобы метка «О» на шестерне коленчатого вала была против риски у впадины зуба на шестерне распределительного вала. Этим обеспечивается правильность фаз газораспределения.

Отметку «0», я отметил на рисунке красной стрелкой

Следующий важный этап, это установка привода трамблёра. И это не так просто как допустим на каком-нибудь «жигуле».

Проверните валик привода, чтобы прорезь на его торце для шипа распределителя была расположена так, как указано на рис. 71Б, а валик масляного насоса при помощи отвертки проверните в положение, указанное на рис.71В.
Осторожно, не задевая шестерней за стенки блока, вставьте привод в блок. После установки привода на место его валик должен занять положение, указанное на рис.71А.
То есть он провернётся (и это важно), заняв нужное положение, если не повернулся, значит вы поставили первоначальное положение под неправильным углом и не попали в прорезь. Надо повторить попытку.
Потом берёте трамблёр, бегунок поверните примерно на контакт провода первого цилиндра и вставляйте его в привод трамблёра. Закрепите предварительно привод и трамблёр.

Вам пригодится этот видеоролик

Проверните колен/вал на 2 оборота, чтобы убедиться в том, что нет подклинивания ЦПГ.

Ну собственно только теперь можно приступать к процессу называемому в книгах «установка зажигания».
Напоминаю порядок зажигания 1-2-4-3. И ротор трамблёра (бегунок), крутится против часовой стрелки.

Контактная система зажигания автомобилей УАЗ с обычным электрооборудованием могла включать в себя распределитель зажигания Р119-Б, катушку зажигания Б115-В, свечи зажигания А11-У и выключатель зажигания ВК330.

Контактная система зажигания УАЗ с электрооборудованием могла включать в себя распределитель зажигания Р132 или Р103, катушку зажигания Б5-А или Б102-Б, свечи зажигания СН302-Б или СН433, выключатель зажигания ВК330 и дополнительный резистор СЭ40-А.

Контактная система зажигания УАЗ, состав и общее устройство.
Принципиальная схема контактной системы зажигания УАЗ.
Распределитель зажигания Р119-Б.

Контактная система зажигания включает в себя распределитель зажигания который служит для прерывания тока в первичной цепи катушки зажигания, распределения высокого напряжения по свечам зажигания и изменения угла опережения зажигания в зависимости от частоты вращения коленчатого вала и нагрузки двигателя. Он состоит из прерывателя, распределителя, центробежного и вакуумного регуляторов опережения зажигания, конденсатора и октан корректора.

Прерыватель включает в себя корпус, приводной валик с четырехгранным кулачком и подвижную пластину с установленными на ней контактами. Неподвижным, соединенным с массой, и подвижным в виде молоточка, изолированного от массы и соединенного проводником с изолированным выводом низкого напряжения, а также фетровой вставкой для смазки кулачка.

Подвижная пластина соединена тягой с вакуумным регулятором, предназначенным для изменения угла опережения зажигания в зависимости от нагрузки двигателя. Регулировка зазора между контактами осуществляется перемещением стойки неподвижного контакта прерывателя с помощью отвертки, устанавливаемой в паз регулировочного винта.

Распределитель включает в себя ротор с токоразносной пластиной и крышку с боковыми и центральным электродами. Центральный электрод содержит контактный уголек. Ротор вращается вместе с кулачком прерывателя. Центральный электрод соединен высоковольтным проводом с катушкой зажигания. Боковые электроды соединены высоковольтными проводами со зажигания в соответствии с порядком работы цилиндров двигателя.

Ток высокого напряжения от катушки зажигания поступает через контактный уголек на разносную пластину ротора, а от нее через боковые электроды по проводам высокого напряжения на свечи зажигания. С помощью октан-корректора установленного на корпусе прерывателя, производится ручная корректировка угла опережения зажигания.

Распределитель зажигания Р132.

Имеет одинаковую с распределителем Р119-Б конструкцию и отличается от него наличием защитного экрана и характеристикой центробежного регулятора.

Центробежный, вакуумный регуляторы и октан-корректор.

Служат для регулировки угла опережения зажигания. Опережением зажигания называется воспламенение рабочей смеси до момента достижения поршнем верхней мертвой точки ВМТ в такте сжатия. Поскольку время горения рабочей смеси практически неизменно, то с увеличением частоты вращения коленчатого вала поршень за время сгорания смеси успевает после прохождения ВМТ, отойти от ВМТ на большую величину, чем при малой частоте вращения коленчатого вала.

Смесь будет сгорать в большем объеме, давление газов на поршень уменьшится, двигатель не будет развивать полной мощности. Поэтому с увеличением частоты вращения коленчатого вала рабочую смесь нужно воспламенять раньше, до подхода поршня к ВМТ, чтобы обеспечить полное сгорание смеси к моменту перехода поршнем ВМТ при наименьшем объеме. Кроме того, при одной и той же частоте вращения коленчатого вала опережение зажигания должно уменьшаться с открытием дроссельных заслонок и увеличиваться при их закрытии.

Это объясняется тем, что при открытии дроссельных заслонок увеличивается количество смеси, поступающей в цилиндры, и одновременно уменьшается количество остаточных газов, вследствие чего повышается скорость сгорания смеси. И наоборот — при закрытии дроссельных заслонок скорость сгорания смеси уменьшается.

Опережение зажигания автоматически изменяется в зависимости от частоты вращения коленчатого вала с помощью центробежного регулятора. Он состоит из двух грузиков, которые надеваются на оси, укрепленные на пластине валика, и стягиваются двумя пружинами. При повышении частоты вращения вала грузики под действием центробежной силы расходятся в стороны и поворачивают планку с кулачком в сторону его вращения на некоторый угол, чем и обеспечивается более раннее размыкание контактов прерывателя, то есть большее опережение зажигания.

Автоматическое регулирование опережения зажигания в зависимости от степени открытия дроссельных заслонок осуществляется с помощью вакуумного регулятора. Диафрагма регулятора отжимается в сторону прерывателя пружиной. Полость с одной стороны диафрагмы сообщена с атмосферой, а с другой с помощью штуцера и трубопровода — с карбюратором.

При закрытии дроссельных заслонок разрежение в корпусе вакуумного регулятора увеличивается. Диафрагма преодолевая сопротивление пружины, прогибается наружу и через тягу поворачивает подвижную пластину в сторону увеличения опережения зажигания. При открытии заслонок диафрагма выгибается в другую сторону, поворачивая пластину в сторону уменьшения опережения зажигания.

Для ручной регулировки опережения зажигания в зависимости от октанового числа топлива применяется октан-корректор. Угол опережения зажигания изменяется при повороте корпуса распределителя относительно валика распределителя с помощью гаек. На неподвижной пластине октан-корректора имеются деления с обозначениями +10, -10. При перемещении подвижной пластины вместе с корпусом распределителя в сторону «плюс», устанавливается более раннее зажигание. При перемещении в сторону «минус» — более позднее.

Катушки зажигания Б115-В и Б5-А.

Контактная система зажигания УАЗ может быть оснащена одной из этих катушек. Они имеют одинаковую конструкцию и отличаются друг от друга отсутствием у катушки Б5-А дополнительного резистора, размещенного на корпусе катушки Б115-B. Кроме того, катушка Б5-А имеет экран. Катушка зажигания состоит из сердечника с надетой на него изолирующей втулкой, на которую наматывается вторичная и поверх нее первичная обмотки, фарфорового изолятора, крышки с выводами и корпуса с магнитопроводом. Внутренняя полость катушки заполняется трансформаторным маслом, что улучшает изоляцию моток и уменьшает нагрев катушки.

Свеча зажигания А11У.

Состоит из стального корпуса, керамического изолятора, внутри которого размещен центральный электрод, уппотнителя и бокового электрода. В наконечнике высоковольтного провода, подключаемого к свече, установлен резистор для подавления радиопомех.

Экранированная свеча зажигания СН302-Б.

В комплект экранированной свечи зажигания СН302-Б входят уппотнительная резиновая втулка, герметизирующая ввод провода в свечу, керамическая изоляционная втулка экрана и керамический вкладыш со встроенным резистором для подавления радиопомех. Соединение высоковольтного провода с эпектродом вкладыша осуществляется следующим образом.

На конец провода высокого напряжения, выходящего из экранирующей оплетки, надевается резиновая уплотнительная втулка свечи, а затем провод вводится в контактное устройство. Жила провода, оголенная по длине на 8 мм, вставляется в отверстие втулки, развальцованной в донышке керамического стаканчика контактного устройства, и распушается так, чтобы контактное устройство было зажато на проводе.

ШАГ 1. Подготовка

Общий вид набора АТЭ2
:

Еще потребуется, помимо самой системы, набор шоферского инструмента. Как минимум нужны: рожковые ключи на 8, 10, крестовая отвертка и «кривой» стартер (если сделан боди-лифт или нет возможности воспользоваться «кривым» стартером – нужно что-то, чем можно провернуть двигатель).

ШАГ 2. Демонтаж родного датчика-распределителя (далее — трамблера) и катушки зажигания

Перед тем как снять родной трамблер необходимо провернуть двигатель до совмещения метки на шкиве «5о до ВМТ 1-го цилиндра» со штифтом на блоке. Вращаем двигатель по часовой стрелке, совмещаем метки и после этого снимаем крышку трамблера. Если бегунок направлен в сторону блока цилиндров, то можно демонтировать родной трамблер. Если нет, и бегунок направлен в противоположную от блока сторону, требуется провернуть двигатель еще на один оборот. Теперь бегунок смотрит к двигателю.

Чтобы демонтировать трамблер, снимаем высоковольтные провода и шланг вакуумного регулятора и ключом на 10 отворачиваем болт крепления пластины октан-корректора к корпусу привода и, покачивая трамблер, вынимаем его. В случае если усилия рук не хватает, то подбираемся шлицевой отверткой снизу пластины октан-корректора, и, опираясь на привод, сдвигаем трамблер кверху.

Затем снимаем штатную катушку зажигания. Откручиваем 2 гайки и снимаем провода с выводов. Сама катушка прикручена 2мя винтами к моторному щиту.

ШАГ 3. Инсталляция нового трамблера и катушки зажигания
.

Перед тем как устанавливать новый трамблер нужно смонтировать на нем пластину октан-корректора. Эта пластина не имеет фиксированного положения на корпусе трамблера. Местоположение первичной установки – немного левее корпуса вакуумного регулятора, если смотреть на трамблер сверху. Надев пластину на корпус, и выставив ее приблизительное расположение, ключом на 10 затягиваем гайку на ней. Таким образом, пластина обжимает корпус как хомут.

Внимание(!) – не прилагайте чрезмерного усилия, этот материал очень хрупкий!


Окончательно положение пластины выбирается уже во время выставления УОЗ на двигателе.

Теперь трамблер готов к установке на двигатель. Что бы трамблер встал в привод нужно добиться совпадения выступов на муфте снизу трамблера с прорезями на валике привода. Расположите трамблер рядом с приводом и, поворачивая муфту рукой, добейтесь примерного совпадения выступов с прорезью на валике.

Внимание(!) – выступы на муфте совпадают с прорезью только в одном положении, т.к. выступы смещены от линии центра.

Вставляем трамблер в привод и, проворачивая его из стороны, в сторону добиваемся совпадения муфты с валиком привода. На установленном трамблере должен отсутствовать зазор между пластиной октан-корректора и самим корпусом привода.

Снимаем крышку нового трамблера. Для этого откручиваем крестовой отверткой 2 винта. Бегунок должен смотреть на моторный щит.

Дело в том, что у трамблера АТЭ-2 нумерация 1го цилиндра не совпадает с нумерацией штатного трамблера. Вывод 1го цилиндра у нового трамблера находится над колодкой датчика Холла (на крышке стоит цифра «1» — это означает 1ый цилиндр). Это объясняется тем, что муфта трамблера АТЭ-2 развернута на 180о.

Затем, поворачивая корпус трамблера, добиваемся того, что бы разъем 1го цилиндра на крышке совпадал с контактом бегунка. Другими словами – момент воспламенение смеси в первом цилиндре. Это будет первоначальный УОЗ. Естественно, ездить так нельзя, но завести двигатель для регулировки уже возможно. От руки заворачиваем болт крепления пластины октан-корректора к корпусу привода.

Теперь устанавливаем новую катушку зажигания. Ставится на штатное место без переделок.

ШАГ 4. Подключение проводки и установка коммутатора

Ничего сложного нет. Если используется комплект от ВАЗ-21074, то без колодок будут всего 3 контакта. Т.к. в разных схемах эти провода разного цвета, то буду писать их номер. Считаю слева направо по номерам контактов коммутатора (расположение коммутатора как на 1ом фото).

Провод от контакта №3 (цвета чаще голубого или голубого с красной полосой) подключается к плюсовому разъему катушки зажигания. На катушке этот разъем чаще обозначен знаком «+» или «Б», или «ВАТ». К этому же разъему надо подключить снятый «+» от штатной катушки.

Провод от контакта №5 (чаще коричневый или черный, это самый короткий «хвост») подключается к любой «массе»

Провод от последнего контакта №6 (чаще коричневый с красным или коричневый с голубым) подключается ко второму разъему на катушке зажигания. Он может быть обозначен как «К», «ВК» или «RUP». На этот же разъем катушки подключается провод от блока управления ЭПХХ (если он есть).

2 соединительные колодки подключаются к коммутатору и выходу датчика Холла на трамблере.

Вставляем провода в трамблер. Порядок подключения 1-2-4-3, начиная от вывода 1го цилиндра. Должно получиться так:

Осталось найти место коммутатору, ибо длина проводов не позволяет поставить его на штатное место. Если машина не участвует в соревнованиях, то можно поставить коммутатор рядом с блоком предохранителей. Вполне надежное и доступное место. Я же надставил провода и закрепил коммутатор под приборным щитком в ногах переднего пассажира.

Стоит так же заметить, что не все цифровые тахометры, которые работали со штатной транзисторно-коммутаторной схемой, умеют работать с датчиком Холла.

Осталось только отрегулировать УОЗ и затянуть болт крепления пластины октан-корректора.

ПРИЛОЖЕНИЕ. Схема зажигания ВАЗ-21089

25 — катушка зажигания

23 – блок управления ЭПХХ

27 – коммутатор

Схема системы зажигания уаз 469.

Система зажигания автомобиля уаз

Системы зажигания


Датчик-распределитель (трамблер)


Свечи зажигания


Другие вопросы по системе зажигания


  • R1 — 1k; R2 — 6,2k; R3 — 1,8k; R4 — 82; R5 — 10; R6 — 300; R7 — 47k; R8 —
    3k; R9 и R13 — 2k; R10 — 0,1; R11 и R12 — 330; R14 — 10k; R15 — 22k.
  • C1, C2, C6, C8 и C9 — 0,1mkF; C3, C5 и C7 — 2200pF; C10 и C11 — 1mkF.
  • VT1 — КТ863; VT2 — КТ630Б; VT3 — КТ848А.
  • VD1 — КС162Б; VD2 — ОД522; VD3 — КД212; VD4 и VD5 — КД102.
  • Микросхема КР1055ХП1 или КС1055ХП1.
  • Транзистор VT1 на части коммутаторов не устанавливается.

У меня то же самое было на обычном зажигании. Самое первое проверь свечи,
скорее всего какая-то одна вылетела и машина просто троит. Проверь вынимая
поочерёдно провода из крышки трамблёра. Я нашёл именно так. Да, и посмотри какие
свечки стоят, самые лучшие поставь А11.

Вопрос не такой простой как кажется на первый взгляд. Возможна масса причин
данного явления. Нестабильная работа самого стробоскопа в первую очередь. Состав
смеси (богатый,бедный), наличие нестабильных контактов в электрооборудовании (в
т.ч. в замке зажигания), утечка высокого напряжения через плохую изоляцию и
грязные, влажные поверхности. Применение в электрооборудовании помехоподавляющих
резисторов и высокоомных проводов. Если контактная система зажигания, то
возможен износ подшипника в распределителе зажигания или неправильно
выставленный зазор между контактами. Перечень далеко не полный, ищите и обрящете:-)

Юзаю его примерно 4 месяца — кардинально ничего не изменилось. Ощутился ряд
преимуществ — двигатель работает ровнее, однако расход топлива заметно не
изменился (хотя я этого ожидал). Есть возможность загерметизировать систему
зажигания полностью. Какого-то особого прироста тяги не заметил. Возможно это
следствие того, что штатный трамблер я тоже доводил до ума — подбирал
характеристику пружинками центробежного регулятора. К моему некоторому удивлению
система АСУД не выбирает оптимальный угол зажигания — датчиком зажигание можно
сделать раньше или позже. Т.е. процедура выставления угла по детонации остается.
В добавок мне пришлось практически сразу ее ремонтировать — был дефект печатной
платы. Резюмируя скажу так — эта система позволяет уделять системе зажигания
существенно меньше внимания, повысить ее «плавучесть» в воде. Но кардинальных
улучшений не жди.
Фотографии:
Блок «Михайловского зажигания» АСУД ,

Катушки и датчик ,
Две катушки АСУД ,

Датчик АСУД ,

Блок АСУД ,

Блок и катушки АСУД

Нужен ли аварийный вибратор
Аварийный вибратор дает непрерывное искрообразование независимо от положения
поршней, в результате смесь вспыхивает раньше необходимого момента, в режиме
детонации — результат аналогичен непрерывным ударам кувалдой по поршням с
частотой от 500 до 2000 раз в минуту в каждом цилиндре. Как Вы думаете, какой
будет результат? Капремонт с заменой сломаных колец, расплавленных поршней,
прожженых клапанов, погнутых коленвалов, задранных стенок цилиндров.

Задумавшись над вопросом — зачем такая опасная штука нужна в автомобиле — я
пришел к выводу, что, возможно, аварийный вибратор поставлен военными, чтобы
автомобиль после ядерного взрыва (когда выйдет из строя вся электроника, в т.ч.
коммутатор) смог продолжить движение. Я думаю, что если дело дойдет до ядерной
войны, то мне уже будет все равно — сможет автомобиль продолжить движение или не
сможет.
Если хочется повысить живучесть автомобиля, то возить с собой лучше
запасной коммутатор (и запасной статор трамблера — (У)).

Почувствовал некие «подергивания». После остановки на заправке не смог
завестись. Еще симптом — при включении зажигания стрелка напряжения сразу
занимает фикс. положение (когда все исправно, она через пару секунд после этого
(катушка заряжается?) должна еще подняться вправо). Замена коммутатора ситуации
не изменила. Отпаялся пресловутый проводок в трамблере. Попытка его нарастить
привела к обрыву куска. Запасного трамблера, естественно, нет (надо возить с
собой видимо «статор» в запас). Магазины не работают (воскресенье, поздний
вечер). Выручил аварийный вибрвтор. Около ста километров на нем проехал. Машина
бежала 80-90, правда подтупливала при попытках резко ускориться. Расход — в
разумных пределах. В ногах у пассажира всю дорогу раздавался бодрящий писк.

Ну просто один в один! А вот с аварийным вибратором меня и ждал облом.
Вибратор у меня был с завода неисправный. Как же далеко он улетел, после того
как я это выяснил. А дальше несколько часов с троссом в руках. Теперь с собой
вожу статор катушку комутатор… Все-таки лучше возить с собой дубликаты,
надежней как-то.

В транспортном средстве, во многом зависит работа силового агрегата в целом. Поэтому для того, чтобы не допустить сбоев в работе двигателя, каждый автовладелец должен знать, как правильно выставляется угол опережения зажигания и зачем это нужно. Подробнее о том, что представляет собой , читайте ниже.

[ Скрыть
]

Зачем выставлять зажигание?

Для правильной настройки и регулировки работы цилиндров двигателя на УАЗ-469 необходимо обладать определенными навыками. О них мы расскажем позже, а для начала предлагаем узнать, для каких целей следует правильно выставлять и чем это может быть чревато. После подключения ключа в замок зажигания, в работу вступают множественные узлы и механизмы, без которых функциональность двигателя будет невозможной.

Итак, зачем выставлять этот параметр:

  1. Мотор будет оптимально и устойчиво работать на всех режимах. В противном случае его работа будет нестабильной и доставит неудобства для автолюбителя.
  2. Значительно улучшится пуск силового агрегата на холодную. Естественно, если вы хотите без проблем запуска мотор в тридцатиградусный мороз, то для этого также нужно будет залить в мотор соответствующее масло и проверить работоспособность свечей.
  3. Нормализуется расход горючего, в противном случае он может быть повышенным.
  4. Мощность силового агрегата будет оптимальной, такой, как отмечено в сервисной книжке (автор видео — канал smotri Vidik).

Инструкция по установке

Правильную установку зажигания на УАЗ-31512 можно осуществить своими силами, для этого не обязательно прибегать к услугам специалистов.

Как правильно настроить электронное устройство:

  1. Для начала следует демонтировать крышку трамблера и ротор. Сделав это, нужно произвести диагностику состояния, а также величины зазора между контактами устройства. Если есть необходимость, зазор можно отрегулировать. Когда вы убедитесь в том, что состояние элементов и зазор нормальный, ротор можно поставить на место.
  2. Далее, при помощи свечного ключа необходимо выкрутить свечу первого цилиндра. Сделав это, закройте пальцем отверстие этой свечи и проверните коленвал силового агрегата, для этого воспользуйтесь пусковой рукояткой. Поворачивайте вал до того момента, пока палец, которым вы заткнули свечное отверстие, не будет выталкивать воздухом. Этот момент называется временем начала хода сжатия в первом цилиндре.
  3. Продолжайте проворачивать коленвал мотора, делайте это осторожно и до того момента, пока отверстие на шкиве со штифтом на крышке распределительных шестеренок не совпадут. Убедитесь в том, чтобы ротор был расположен против внутреннего контакта крышки, который подключен к высоковольтному проводку, идущего на первую свечу.
  4. После выполнения этих действия проверните пластину октан-корректора с трамблером авто таким образом, чтобы метка совпала со средней отметкой на шкале, которая имеется на пластине.
  5. Далее, необходимо легонько повернуть корпус распределительного механизма против часовой стрелки. Делайте это до того момента, пока контакты трамблера не замкнутся.
  6. Затем необходимо подключить контрольную лампочку с патроном — один ее конец соединяется с выводом низкого напряжения трамблера, а второй — с массой автомобиля. Подключить лампочку можно к кузову транспортного средства.
  7. Теперь следует включить зажигание и аккуратно провернуть корпус трамблера, только сейчас — по часовой стрелке. Поворачивайте корпус до того момента, пока не загорится лампочка, после этого вращение устройства можно остановить. Если лампочка не начала гореть, то попробуйте повторить эти действия.
  8. Далее, можно затянуть крепежный болт, который фиксирует корпус распределительного узла от произвольного поворачивания. Установите на место крышку, а также центральный кабель. На завершающем этапе регулировки следует произвести диагностику правильности подключения высоковольтников к свечам зажигания, начинайте с первого цилиндра. В данном случае важно соблюдать порядок подключения, он должен быть таким — сначала первый, затем второй, четвертый, и только после этого — третий. Проверка осуществляется с учетом подсчета против хода часовой стрелки.

Проверка правильности установки

После того, как регулировка момента зажигания будет завершена, необходимо произвести диагностику правильности установки этого параметра. Для этого вам необходимо прослушать работу силового агрегата во время езды.

Проверка выглядит следующим образом:

  1. Заведите силовой агрегат и прогрейте его до рабочей температуры, которая должна составлять до 85 градусов.
  2. Вам необходимо выехать на ровную дорогу без препятствий. Разгонитесь примерно до 35 км/ч, после чего резко нажмите на педаль газа.
  3. После нажатия вы можете услышать кратковременную детонацию, стук металла или «пальчиков», как говорят профессионалы. Если незначительная детонация имеет место, то все действий по настройке и регулировке вы выполнили верно.
  4. Если же детонация достаточно сильная, то необходимо внести несколько штрихов в настройку. Откройте капот и проверните корпус распределительного устройства по шкале октан-корректора. Достаточно будет провернуть трамблер на одно деление, при этом учтите, что поворачивать его нужно против часовой стрелки. Учтите то, что каждое деление шкалы обозначает изменение угла зажигания на два градуса, если считать по коленвалу. Если в ходе проверки выяснилось, что детонация вовсе отсутствует, то корпус трамблера необходимо будет повернуть также на одно деление, только теперь по часовой стрелке. После того, как будет проведена повторная регулировка, процедуру проверки необходимо повторить еще раз, начиная с первого пункта.

Если вы ремонтируете двигатель, это значит вы делали разборку, а теперь на этапе сборки. Понятное дело, что в таком случае установка зажигания начинается с установки меток ГРМ.
В двигателе УАЗ-469, нет цепи и нет зубчатого ремня ГРМ. Есть чугунная шестерня колен/вала и есть текстолитовая шестерня распредвала с чугунной ступицей.

Распредвал и колен/вал УАЗ-469, УАЗ-31512, 31514 необходимо устанавливать в блок так, чтобы метка «О» на шестерне коленчатого вала была против риски у впадины зуба на шестерне распределительного вала. Этим обеспечивается правильность фаз газораспределения.

Отметку «0», я отметил на рисунке красной стрелкой

Следующий важный этап, это установка привода трамблёра. И это не так просто как допустим на каком-нибудь «жигуле».

Проверните валик привода, чтобы прорезь на его торце для шипа распределителя была расположена так, как указано на рис.71Б, а валик масляного насоса при помощи отвертки проверните в положение, указанное на рис.71В.
Осторожно, не задевая шестерней за стенки блока, вставьте привод в блок. После установки привода на место его валик должен занять положение, указанное на рис. 71А.
То есть он провернётся (и это важно), заняв нужное положение, если не повернулся, значит вы поставили первоначальное положение под неправильным углом и не попали в прорезь. Надо повторить попытку.
Потом берёте трамблёр, бегунок поверните примерно на контакт провода первого цилиндра и вставляйте его в привод трамблёра. Закрепите предварительно привод и трамблёр.

Вам пригодится этот видеоролик

Проверните колен/вал на 2 оборота, чтобы убедиться в том, что нет подклинивания ЦПГ.

Ну собственно только теперь можно приступать к процессу называемому в книгах «установка зажигания».
Напоминаю порядок зажигания 1-2-4-3. И ротор трамблёра (бегунок), крутится против часовой стрелки.

Крышку. Бегунок должен располагаться против ввода «1» внутри нее. Если нет, то проверните коленчатый вал на 180 градусов. Установите октан- на «0». Затяните болтом указатель к корпусу датчика-распределителя зажигания так, чтобы он совпал со средней риской октан-корректора. Слегка отпустите болт крепления пластины к корпусу датчика-распределителя.

Поверните осторожно корпус, придерживая бегунок пальцем против его вращения, чтобы устранить в приводе зазоры, до совмещения острия лепестка на статоре и красной метки на роторе в одну линию. Зафиксируйте пластину октан-корректора болтом к корпусу датчика-распределителя.

Поставьте на место крышку датчика-распределителя. Проверьте установку поводов зажигания согласно порядку работы цилиндров 1-2-4-3, отсчитывая против часовой стрелки. После установки момента зажигания проверьте правильность его в движении.

Заведите двигатель, прогрейте до рабочей температуры (80 градусов). На прямом участке дороги, двигаясь со скоростью 40 км/ч, резко нажмите на акселератор. Если на скорости 55-60 км/ч будет ощущаться кратковременная детонация, то момент на бесконтактном зажигании выставлен правильно. В случае сильной детонации следует повернуть датчик-распределитель на 0,5-1 деление по шкале октан-корректора против часовой стрелки. Если детонация полностью отсутствует, то увеличьте угол опережения, повернув датчик-распределитель по часовой стрелке. Деление шкалы соответствует углу в 4 градуса на коленчатом вале двигателя.

Источники:

  • Как правильно установить трамблер на уаз 417
  • Схема бесконтактной регулировки зажигания

Регулировка бесконтактной системы зажигания на автомобилях УАЗ должна проводиться с высокой точностью. Допускаемые ошибки при установке зажигания приводят к увеличению расхода топлива и уменьшению мощности двигателя.

Инструкция

Установите автомобиль на ровную горизонтальную площадку и затормозите стояночным тормозом. Поршень первого цилиндра установите в положении верхней мертвой точки. При этом должны совместиться отверстия М3 (5 градусов до ВМТ) на шкиве коленвала и штифт на крышке распределительных шестеренок.

Снимите пластмассовую крышку с корпуса датчика-распределителя. Удостоверьтесь, чтобы электрод бегунка стоял строго напротив вывода на крышке. Этот вывод промаркирован цифрой 1 и предназначен для провода свечи первого цилиндра.

Болтом со вставленным в него указателем притяните пластину октан-корректора датчика-распределителя к корпусу привода. При этом указатель должен совпадать с центральным делением шкалы октан-корректора.

Ослабьте болт крепления пластины октан-корректора к датчику-распределителю. Удерживая бегунок для устранения зазоров в приводе, аккуратно поворачивайте корпус до тех пор, пока красная линия метки на роторе и острие лепестка на статоре не совместятся в одну линию. Затяните болт крепления пластины октан-корректора на датчике-распределителя.

Контактная система зажигания автомобилей УАЗ с обычным электрооборудованием могла включать в себя распределитель зажигания Р119-Б, катушку зажигания Б115-В, свечи зажигания А11-У и выключатель зажигания ВК330.

Контактная система зажигания УАЗ с электрооборудованием могла включать в себя распределитель зажигания Р132 или Р103, катушку зажигания Б5-А или Б102-Б, свечи зажигания СН302-Б или СН433, выключатель зажигания ВК330 и дополнительный резистор СЭ40-А.

Контактная система зажигания УАЗ, состав и общее устройство.
Принципиальная схема контактной системы зажигания УАЗ.
Распределитель зажигания Р119-Б.

Контактная система зажигания включает в себя распределитель зажигания который служит для прерывания тока в первичной цепи катушки зажигания, распределения высокого напряжения по свечам зажигания и изменения угла опережения зажигания в зависимости от частоты вращения коленчатого вала и нагрузки двигателя. Он состоит из прерывателя, распределителя, центробежного и вакуумного регуляторов опережения зажигания, конденсатора и октан корректора.

Прерыватель включает в себя корпус, приводной валик с четырехгранным кулачком и подвижную пластину с установленными на ней контактами. Неподвижным, соединенным с массой, и подвижным в виде молоточка, изолированного от массы и соединенного проводником с изолированным выводом низкого напряжения, а также фетровой вставкой для смазки кулачка.

Подвижная пластина соединена тягой с вакуумным регулятором, предназначенным для изменения угла опережения зажигания в зависимости от нагрузки двигателя. Регулировка зазора между контактами осуществляется перемещением стойки неподвижного контакта прерывателя с помощью отвертки, устанавливаемой в паз регулировочного винта.

Распределитель включает в себя ротор с токоразносной пластиной и крышку с боковыми и центральным электродами. Центральный электрод содержит контактный уголек. Ротор вращается вместе с кулачком прерывателя. Центральный электрод соединен высоковольтным проводом с катушкой зажигания. Боковые электроды соединены высоковольтными проводами со зажигания в соответствии с порядком работы цилиндров двигателя.

Ток высокого напряжения от катушки зажигания поступает через контактный уголек на разносную пластину ротора, а от нее через боковые электроды по проводам высокого напряжения на свечи зажигания. С помощью октан-корректора установленного на корпусе прерывателя, производится ручная корректировка угла опережения зажигания.

Распределитель зажигания Р132.

Имеет одинаковую с распределителем Р119-Б конструкцию и отличается от него наличием защитного экрана и характеристикой центробежного регулятора.

Центробежный, вакуумный регуляторы и октан-корректор.

Служат для регулировки угла опережения зажигания. Опережением зажигания называется воспламенение рабочей смеси до момента достижения поршнем верхней мертвой точки ВМТ в такте сжатия. Поскольку время горения рабочей смеси практически неизменно, то с увеличением частоты вращения коленчатого вала поршень за время сгорания смеси успевает после прохождения ВМТ, отойти от ВМТ на большую величину, чем при малой частоте вращения коленчатого вала.

Смесь будет сгорать в большем объеме, давление газов на поршень уменьшится, двигатель не будет развивать полной мощности. Поэтому с увеличением частоты вращения коленчатого вала рабочую смесь нужно воспламенять раньше, до подхода поршня к ВМТ, чтобы обеспечить полное сгорание смеси к моменту перехода поршнем ВМТ при наименьшем объеме. Кроме того, при одной и той же частоте вращения коленчатого вала опережение зажигания должно уменьшаться с открытием дроссельных заслонок и увеличиваться при их закрытии.

Это объясняется тем, что при открытии дроссельных заслонок увеличивается количество смеси, поступающей в цилиндры, и одновременно уменьшается количество остаточных газов, вследствие чего повышается скорость сгорания смеси. И наоборот — при закрытии дроссельных заслонок скорость сгорания смеси уменьшается.

Опережение зажигания автоматически изменяется в зависимости от частоты вращения коленчатого вала с помощью центробежного регулятора. Он состоит из двух грузиков, которые надеваются на оси, укрепленные на пластине валика, и стягиваются двумя пружинами. При повышении частоты вращения вала грузики под действием центробежной силы расходятся в стороны и поворачивают планку с кулачком в сторону его вращения на некоторый угол, чем и обеспечивается более раннее размыкание контактов прерывателя, то есть большее опережение зажигания.

Автоматическое регулирование опережения зажигания в зависимости от степени открытия дроссельных заслонок осуществляется с помощью вакуумного регулятора. Диафрагма регулятора отжимается в сторону прерывателя пружиной. Полость с одной стороны диафрагмы сообщена с атмосферой, а с другой с помощью штуцера и трубопровода — с карбюратором.

При закрытии дроссельных заслонок разрежение в корпусе вакуумного регулятора увеличивается. Диафрагма преодолевая сопротивление пружины, прогибается наружу и через тягу поворачивает подвижную пластину в сторону увеличения опережения зажигания. При открытии заслонок диафрагма выгибается в другую сторону, поворачивая пластину в сторону уменьшения опережения зажигания.

Для ручной регулировки опережения зажигания в зависимости от октанового числа топлива применяется октан-корректор. Угол опережения зажигания изменяется при повороте корпуса распределителя относительно валика распределителя с помощью гаек. На неподвижной пластине октан-корректора имеются деления с обозначениями +10, -10. При перемещении подвижной пластины вместе с корпусом распределителя в сторону «плюс», устанавливается более раннее зажигание. При перемещении в сторону «минус» — более позднее.

Катушки зажигания Б115-В и Б5-А.

Контактная система зажигания УАЗ может быть оснащена одной из этих катушек. Они имеют одинаковую конструкцию и отличаются друг от друга отсутствием у катушки Б5-А дополнительного резистора, размещенного на корпусе катушки Б115-B. Кроме того, катушка Б5-А имеет экран. Катушка зажигания состоит из сердечника с надетой на него изолирующей втулкой, на которую наматывается вторичная и поверх нее первичная обмотки, фарфорового изолятора, крышки с выводами и корпуса с магнитопроводом. Внутренняя полость катушки заполняется трансформаторным маслом, что улучшает изоляцию моток и уменьшает нагрев катушки.

Свеча зажигания А11У.

Состоит из стального корпуса, керамического изолятора, внутри которого размещен центральный электрод, уппотнителя и бокового электрода. В наконечнике высоковольтного провода, подключаемого к свече, установлен резистор для подавления радиопомех.

Экранированная свеча зажигания СН302-Б.

В комплект экранированной свечи зажигания СН302-Б входят уппотнительная резиновая втулка, герметизирующая ввод провода в свечу, керамическая изоляционная втулка экрана и керамический вкладыш со встроенным резистором для подавления радиопомех. Соединение высоковольтного провода с эпектродом вкладыша осуществляется следующим образом.

На конец провода высокого напряжения, выходящего из экранирующей оплетки, надевается резиновая уплотнительная втулка свечи, а затем провод вводится в контактное устройство. Жила провода, оголенная по длине на 8 мм, вставляется в отверстие втулки, развальцованной в донышке керамического стаканчика контактного устройства, и распушается так, чтобы контактное устройство было зажато на проводе.

Система зажигания УАЗ 469. Описание, как настроить разновидности

Эффективная система зажигания УАЗ 469 обеспечивает быстрый и бесперебойный запуск двигателя автомобиля при любых условиях. При исправном зажигании все электрические системы работают без сбоев: стеклоочистители, фары, приемники, датчики, сигналы поворота. Какие бывают типы систем, регулировка, настройка зажигания УАЗ 469 — в этой статье.

Система зажигания УАЗ 469

Фото 1: Система зажигания автомобиля УАЗ 469 (Источник: Яндекс.Фотки)

Навигация по статье

Принцип работы системы зажигания

Обеспечение воспламенения топливно-воздушной смеси в нужное время для эффективной работы двигателя внутреннего сгорания является основной задачей зажигания. Это происходит в строгом соответствии с заранее установленной последовательностью работы цилиндров двигателя. Катушка зажигания 16 соединена последовательно с дополнительным резистором 14 в электрическую цепь. Он закрывается автоматически при запуске двигателя стартером.

Это приводит к значительному увеличению тока пробоя первичной цепи. Катушка зажигания 16 генерирует высокочастотные импульсы в бортовой электросистеме автомобиля. Вспышки высокого напряжения прерывают искру на свечах зажигания 12, вкрученных в верхнюю часть каждого цилиндра, где происходит сжатие рабочей топливной смеси.

Катушка состоит из первичной обмотки и вторичной обмотки. Первичная обмотка наматывается на вторичную. Так работает система зажигания УАЗ 469. Внутри катушки находится сердечник и кольцевой магнитопровод. Оба этих компонента изготовлены из специальной электротехнической стали. Катушка закрыта карбонитовой крышкой в корпусе с резиновым уплотнением.

Трансформаторное масло заливается в крышку для охлаждения. Этот материал значительно повышает изоляцию обмотки и эффективно отводит тепло от корпуса катушки. Во избежание повреждения катушки и перегрева не рекомендуется оставлять зажигание включенным при выключенном двигателе.

Трамблер 8 распределяет высоковольтные импульсы на все цилиндры двигателя внутреннего сгорания строго последовательно. Трамблер или прерыватель-распределитель устанавливается в стандартном месте на левой стороне блока цилиндров двигателя. Этот механизм приводится в действие валом масляного насоса. Со стороны крышки вращение вала происходит против часовой стрелки.

Какая бывает система зажигания УАЗ 469

Контактное зажигание на УАЗ 469, которое сейчас считается устаревшим. Однако отечественные производители все еще используют его. Система реализует подачу импульса определенной мощности. Этот импульс появляется в распределителе зажигания. Схема контактного зажигания УАЗ 469 проста и незамысловата. В этом его преимущество. Водитель своими руками может устранить любую неисправность и произвести регулировку. Цены на комплектующие низкие.

Транзисторная или бесконтактная система зажигания в УАЗ 469. Бесконтактная система зажигания устанавливается на многих типах автомобилей. Она имеет ряд преимуществ по сравнению с контактной конструкцией. Искра, создаваемая таким устройством, намного сильнее. Это происходит из-за повышенного уровня электрического напряжения во вторичной обмотке катушки зажигания. Транзисторная система зажигания оснащена электромагнитным механизмом. Он обеспечивает стабильную, непрерывную работу всей системы, плавно передавая энергию узлам, деталям и механизмам. Правильно отрегулированное зажигание при исправном двигателе внутреннего сгорания гарантирует высокую мощность и значительную экономию топлива. Долговечная и надежная работа обеспечивается при соблюдении интервалов технического обслуживания барабанного двигателя. Его следует смазывать и регулировать каждые 10 000 км. Недостатком бесконтактной системы зажигания является сложность ремонта. Его нельзя отремонтировать самостоятельно, так как для этого требуется специализированное диагностическое оборудование, доступное только в сервисных центрах и на станциях.

Электронное система зажигания УАЗ 469. Этот тип зажигания является наиболее технологичным, но в то же время он не дешев. Современные модели автомобилей оснащены такими устройствами. Он обладает передовой технологией, обеспечивающей не только высокий крутящий момент, но и ряд других показателей двигателя. Преимущества: простая регулировка угла опережения, нет необходимости проверять контакты на наличие окисления. В двигателях, оснащенных электронным отбором мощности, топливная смесь сгорает до 100%. Ремонт может выполняться только на станции технического обслуживания.

Подводное зажигание на УАЗ 469 Это герметичная система зажигания, которая не боится затопления водой, попадания в глубокие ямы, езды под открытым небом во время снега и дождя. При обычном воспламенении — контактном или бесконтактном — внутри ствола, между крышкой и направляющей, теряется 50% мощности искры. Давайте выясним, почему это происходит.

Между электрическими контактами, которыми являются крышка распределителя и направляющая, есть небольшое пространство. Поток электричества в этом пространстве поглощает большую часть дополнительного тока. В случае контактного зажигания дополнительная часть энергии расходуется на эту цель за счет работы кулачка.

Подводное зажигание сконструировано таким образом, что искра от катушки идет непосредственно на свечу зажигания. Во время этого процесса он не теряет своей основной мощности, за исключением сопротивления высоковольтных проводов. Потери мощности здесь очень малы, поэтому ими можно пренебречь.

Стоит отметить, что в большинстве автомобилей иностранного производства на каждый цилиндр отдельно ставится катушка, которая располагается непосредственно на свече зажигания, и потери, соответственно, довольно незначительны.

Обзор СЗ на знаменитых УАЗах

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

Схема контактной системы

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.

Принцип действия системы состоит из нескольких этапов:

  1. Сначала водитель вставляет ключ в замок зажигания и поворачивает его, электрическая энергия накапливается в катушке.
  2. Затем катушка преобразуется низковольтное напряжение в бортовой сети величиной 12 вольт в высоковольтное. Значение напряжения в результате возрастает до 30 тысяч В.
  3. После этого происходит распределение и подача разряда на ту или иную свечу.
  4. Непосредственно свеча образует искру, которая воспламеняет смесь.

Схема бесконтактной УАЗовской системы

Какие бывают виды СЗ?

В отечественных УАЗах может использоваться одна из трех систем зажигания, рассмотрим каждую из них подробно:

  1. Контактный вид. Данный тип СЗ является устаревшим, однако, он используется на большей части машин. В такой системе принцип действия заключается в выдаче определенного импульса, формирующегося в трамблере — распределительном устройстве. Контактная система считается одной из самых простых в плане устройства, что является преимуществом, поскольку при появлении неисправностей автовладелец сможет самостоятельно проверить и отремонтировать систему. Кроме того, цены на конструктивные детали контактной системы обычно доступные, что не может не радовать. В состав контактной СЗ входят катушка, распределительное устройство, прерыватель, конденсатор и свечи.
  2. Бесконтактный тип, также зовется транзисторным. По сравнению с контактной, бесконтактная система имеет больше достоинств. Формирующаяся искра обладает более высокой мощностью, что достигается благодаря образованию высокого напряжения во вторичной обмотке катушки. Также бесконтактные системы оборудуются электромагнитным девайсом, который дает возможность добиться более стабильного функционирования двигателя. В конечном счете, если силовой агрегат УАЗа будет настроен правильно, то при использовании бесконтактной системы вы можете не только увеличить его мощность, но и добиться экономии топлива, хоть и незначительной. Также такие системы более просты в обслуживании. Одним из основных нюансов в плане обслуживания является необходимость периодической смазки привода распределителя — не реже, чем каждые 10 тысяч км пробега. Из основных недостатков следует выделить трудность ремонта. На практике произвести ремонт бесконтактной СЗ будет проблематично, так как для диагностики системы понадобится оборудование, которое обычно имеется на СТО.
  3. Также система зажигания может быть электронной. Данный вариант в настоящее время считается одним из самых прогрессивных и дорогих, ставится он преимущественно на новые автомобили. Если сравнивать с контактной и бесконтактной, электронная система имеет более сложное устройство. Основное достоинство данной системы заключается в том, что при необходимости процесс регулировки угла зажигания провести будет значительно проще. Кроме того, в электронной системе нет контактов, которые подвержены окислению. Также следует отметить, что на практике горючая смесь в цилиндрах силового агрегата с электронной системой почти всегда сгорает полностью. Но несмотря на все преимущества, электронные СЗ имеют и свои недостатки, которые касаются ремонта устройства. Отремонтировать такую СЗ своими руками практически невозможно, так как для выполнения этой задачи, опять же, потребуется оборудование (видео опубликовал Наиль Порошин).

Зачем выставлять зажигание?

Схема подключения компонентов системы зажигания

Для того чтобы правильно настроить и отрегулировать цилиндры двигателя на автомобиле УАЗ-469, необходимо обладать определенными навыками. Мы расскажем о них позже, но сначала предлагаем вам узнать, для каких целей необходимо правильно отрегулировать бесконтактное зажигание и что это может повлечь за собой. После подсоединения ключа к замку зажигания активируются многочисленные узлы и механизмы, без которых функционирование двигателя невозможно.

Так зачем же устанавливать этот параметр:

  1. Двигатель будет работать оптимально и стабильно во всех режимах. В противном случае его работа будет нестабильной и доставит неудобства водителям.
  2. Значительно улучшится запуск холодного двигателя. Конечно, если вы хотите беспроблемного запуска двигателя в тридцатиградусный мороз, необходимо также залить в двигатель правильное масло и проверить пригодность свечей зажигания.
  3. Расход топлива нормализуется, в противном случае он может быть увеличен.
  4. Мощность привода будет оптимальной, как указано в сервисной книжке (автор видео — канал Smotri Vidik).

Как правильно выставить зажигание

Для установки зажигания в автомобиле УАЗ 469 необходимо соблюдать следующие рекомендации:

  • Снимите крышку барабана с ротором. Проверьте зазор между контактами. Его можно регулировать. Между контактами должен быть зазор 0,35 — 0,45 мм при максимальном раздвижении. Лучше всего выполнять регулировку с помощью набора измерительных датчиков. Слишком маленький зазор дает слабую искру. Если зазор слишком большой, искра может вообще отсутствовать. Если зазор в норме, ротор можно установить в нормальное положение.
  • С помощью свечного ключа снимите свечу зажигания первого цилиндра. Закройте отверстие свечи зажигания пальцем. С помощью рукоятки поворачивайте коленчатый вал до тех пор, пока сжатый воздух не вытолкнет штифт. Этот момент называется началом такта сжатия первого цилиндра.
  • Продолжайте поворачивать кривошип до тех пор, пока отверстие на шкиве и штифт на крышке распределительного вала не совпадут. Ротор должен находиться напротив внутреннего контакта на крышке, подключенного к проводу высокого напряжения от свечи зажигания первого цилиндра.
  • Поверните пластину октан-корректора вместе с барабаном так, чтобы метка совпала с центральной меткой на шкале пластины.
  • Поверните корпус распределителя немного против часовой стрелки. Поворачивайте до тех пор, пока контакты барабана не замкнутся.
  • Подключите индикаторную лампочку к разъему. Подключите один контакт к клемме низкого напряжения трамвайного выключателя, а другой контакт — к заземлению машины. Индикаторная лампочка может быть подключена к кузову автомобиля.
  • Включите зажигание, осторожно поверните барабан по часовой стрелке. Поворачивайте до тех пор, пока не загорится индикатор, затем прекратите поворот. Может случиться так, что лампочка не загорится. Повторите все шаги с самого начала.
  • Затяните крепежный винт распределителя. Установите крышку на место, ориентируясь на центральную линию. Проверьте регулировку, начиная с первого цилиндра. Проверка выполняется против часовой стрелки.

Проверка правильности установки

После того, как регулировка момента зажигания будет завершена, необходимо произвести диагностику правильности установки этого параметра. Для этого вам необходимо прослушать работу силового агрегата во время езды.

Проверка выглядит следующим образом:

  1. Заведите силовой агрегат и прогрейте его до рабочей температуры, которая должна составлять до 85 градусов.
  2. Вам необходимо выехать на ровную дорогу без препятствий. Разгонитесь примерно до 35 км/ч, после чего резко нажмите на педаль газа.
  3. После нажатия вы можете услышать кратковременную детонацию, стук металла или «пальчиков», как говорят профессионалы. Если незначительная детонация имеет место, то все действий по настройке и регулировке вы выполнили верно.
  4. Если же детонация достаточно сильная, то необходимо внести несколько штрихов в настройку. Откройте капот и проверните корпус распределительного устройства по шкале октан-корректора. Достаточно будет провернуть трамблер на одно деление, при этом учтите, что поворачивать его нужно против часовой стрелки. Учтите то, что каждое деление шкалы обозначает изменение угла зажигания на два градуса, если считать по коленвалу. Если в ходе проверки выяснилось, что детонация вовсе отсутствует, то корпус трамблера необходимо будет повернуть также на одно деление, только теперь по часовой стрелке. После того, как будет проведена повторная регулировка, процедуру проверки необходимо повторить еще раз, начиная с первого пункта.

Загрузка …

электросхема в ее простейшем варианте

Старый добрый УАЗ-469 — один из самых простых автомобилей. Как будто его собрали из детского строительного набора, здесь нет никаких изысков или украшений. Вместо кондиционера — возможность снять мягкую крышу, а вместо электропакета — полное отсутствие чего-либо, чем можно было бы управлять с помощью пакета. Тем не менее, в этом автомобиле есть электрическая система. Хотя та же схема электрической цепи зажигания УАЗ-469 реализована самым простым способом.

Устройство катушки

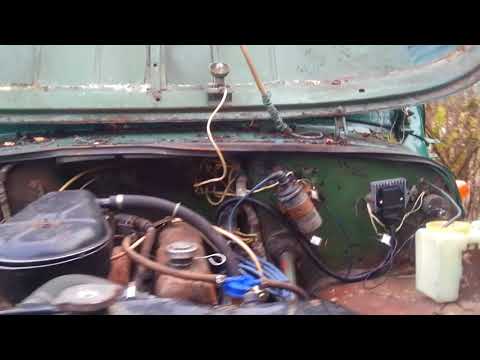

Подводное зажигание в джипе

Катушка зажигания в автомобиле УАЗ 469 имеет сложную конструкцию:

  • высоковольтный винтовой выход;
  • выходное напряжение;
  • обложка;
  • контактная пружина;
  • клемма для низких напряжений;
  • прокладку для уплотнения;
  • монтажный кронштейн;
  • магнитные сердечники;
  • контактная пластина;
  • первичная обмотка и вторичная обмотка;
  • прокладки для изоляции;
  • Тело;
  • изолятор;
  • железное ядро;
  • изоляционная масса;
  • резистор и его изолятор;
  • Винт и пластина для крепления резистора.

Трамблер предназначен для распределения и прерывания момента зажигания на автомобиле УАЗ 469. Он имеет вакуумный и центробежный регуляторы. Центробежный изменяет угол зажигания УАЗа в зависимости от частоты вращения коленчатого или распределительного вала.

Свечи зажигания являются очень важным компонентом. Они используются для воспламенения рабочей смеси в камере сгорания в цилиндрах и дают хорошую искру для быстрого запуска автомобиля. Наиболее распространенными свечами зажигания являются свечи A12BS, которые нельзя разобрать, поэтому на случай поломки у вас в запасе должны быть новые, которые можно быстро и легко заменить.

Высоковольтные провода изготовлены из провода ПВЛ-1. Они соединяют катушку с распределителем, а распределитель — со свечами зажигания. Штекеры крепятся к центральному электроду с помощью специальных клемм с резисторами.

Отличия систем зажигания

Основное различие между этими двумя системами заключается во времени подачи искры:

  • В классическом зажигании за это отвечает ползунок под крышкой маркера, который контактирует с выводом провода свечи зажигания. В этом случае высоковольтный импульс подается нарастающим импульсом. Она, так сказать, смазана, что снижает силу искры на электродах свечи зажигания.
  • При бесконтактном зажигании коммутатор генерирует заряд и отдает его почти сразу после получения сигнала от датчика Холла. Это позволяет свече зажигания производить более сильную искру. Среди отечественных автомобилей повышенной проходимости такая бесконтактная система зажигания встречается на «Ниве» — см. схему электропроводки ВАЗ 21213.

Зазор на свечах зажигания. Какой должен быть и на что он влияет

Несмотря на простоту свечей зажигания, с ними необходимо обращаться и правильно их эксплуатировать. Их следует правильно очищать, выбирать и заменять. Однако даже новые версии иногда могут вызывать проблемы — автомобиль может работать неровно, иногда наблюдаются рывки при разгоне, а также легкая детонация. Многие сразу начинают искать причину в системе зажигания — конечно же, свечи зажигания новые! Однако, зазор между электродами может быть виновником, просто исправьте его и двигатель просто «запоет» …

НАЗВАНИЕ СТАТЬИ

Сначала небольшое определение.

Зазор свечи зажигания — это расстояние между верхним и нижним электродами для оптимальной работы и воспламенения топливной смеси. Если этот зазор отклоняется от рекомендованных характеристик, двигатель будет работать неровно, и вы можете ощутить рывки или детонацию, аналогичные вашему двигателю.

Проще говоря, если зазор отличается от нормы, установленной так с завода или дилером, то можно хоть половинить двигатель, так и не найти причину. Он особенно силен в карбюраторных системах. Но для начала я предлагаю вам начать с устройства и принципа работы.

Порядок зажигания УАЗ — как выставить, порядок свечей

Трамблер УАЗ – немаловажная деталь в системе зажигания в данного автомобиля. Его оптимальная регулировка гарантирует эффективную работу агрегата в целом, увеличивает его работоспособность и эффективность, позволяет эксплуатировать двигатель в любых условиях и ситуациях.

Настроить систему зажигания так, чтобы она работала правильно, не так уж и сложно, как это кажется сначала. Но прежде всего стоит понять, как именно устроены системы УАЗ в целом и разобраться в их схемах. И если делать всё по рекомендациям, в верном порядке, то это отрегулировать всё не составит особого труда.

Система зажигания УАЗ

Для запуска мотора автомобиля необходимо воспламенение горючей смеси, что является одним из ключевых моментов. Это действие происходит в цилиндрах силового агрегата и оказывает важное воздействие на работу и запуск движка. В тот момент, когда осуществляется зажигание, возникает искра. После этого она подаётся на свечи зажигания, что и приводит мотор в действие. Для каждого одного цилиндра – одна свеча. Они воспламеняют жидкость по очереди в требуемый интервал времени.

Система зажигания УАЗ

При регулировке зажигания требуется воспроизвести действия в таком порядке:

  • АКБ;
  • кнопка массы;
  • реле-регулятор напряжения;
  • генератор;
  • амперметр;
  • замок зажигания УАЗ 469;
  • контакты прерывателя-распределителя;
  • трамблер;
  • конденсатор;
  • крышка прерывателя-распределителя зажигания;
  • бегунок;
  • свечи зажигания;
  • провод высокого напряжения;
  • дополнительное сопротивление;
  • дополнительное реле стартера;
  • катушка зажигания;
  • стартер.

Возникновение искры происходит лишь в том случае, если придерживаться данной последовательности в действиях и не отходить от неё. Самое главное здесь – чёткий порядок. При возникновении каких-либо ошибок, даже самых незначительных, всё нужно начинать заново, иначе мотор не будет функционировать.

АКБ в автомобилях не способна производить требуемый объём тока, необходимого для того, чтобы воспламененить горючую смесь. Он может только непродолжительное время вращать маховик двигателя. Именно по этой причине для устойчивого действия движка необходима работа всей системы зажигания автомобиля.

Также данный узел нужен для увеличения характеристик, связанных с мощностью. Корректное зажигание и аккумуляторная батарея отправляют свечам именно тот объём и силу тока, который необходим для успешного зажигания смеси.

Порядок свечей зажигания УАЗ

Порядок свечей зажигания УАЗ

Как выставить зажигание

Для того, чтобы корректно отрегулировать зажигание УАЗ с первого раза стоит придерживаться следующих рекомендаций:

  1. Сперва нужно снять крышку, которая принадлежит трамблеру с ротором. После этого проверяется размер зазора, находящегося между контактами, и сверяется с установленными стандартами. Максимальный размер его может быть от 0,35 до 0,45 мм, не больше и не меньше. Здесь это играет не последнюю роль и напрямую влияет на работу движка. Если зазор будет слишком маленьким, то он будет давать небольшую искру и из-за этого работать агрегат может с перебоями. А при большом искра не возникнет вообще. Если зазор отклоняется от сказанного ранее стандарта, то его можно отрегулировать. Регулировку лучше всего проводить при помощи набора щупов. Сделав нормальный зазор и проверив его ещё раз, ротор можно вернуть обратно и перейти к следующем действиям.
  2. Далее требуется аккуратно выкрутить свечу первого цилиндра специально предназначенным для этого ключом. Возникшее отверстие нужно закрыть пальцем и держать, тем временем поворачивая коленчатый вал пусковой рукояткой. Когда сжатый воздух начнёт выталкивать палец из отверстия наружу, что означает начало хода, требуется продолжать крутить рукоятку до того момента, когда отверстия на шкиве и штифте совпадут. Ротор должен находиться напротив внутреннего контакта крышки, подключенного к высоковольтному проводу от свечи первого цилиндра.
  3. Потом нужно повернуть пластину октан-корректора с трамблером. Необходимо, добиться того чтобы метка совпала со средней отметкой на шкале пластины. Затем, проделав эту операцию, следует слегка повернуть корпус механизма распределения против часовой стрелки. Делать это до тех пор, пока контакты трамблера не соединятся друг с другом.
  4. Далее нужно подключить контрольную лампочку. Первый контакт требуется подсоединить к выводу низкого напряжения, а второй – с массой машины. Есть возможность подключить лампу и к кузову транспортного средства.
  5. Далее требуется активировать зажигание и начать крутить трамблер в левую сторону, до загорания лампы. После этого нужно остановиться. Если загорания не произошло, то следует повторить всё сначала и дождаться положительного результата. Без него дальше переходить нельзя.
  6. Затем, когда всё получилось, нужно затянуть на распределителе его крепёжный болт. Когда крышка установлена на место, требуется осуществить проверку того, как всё отрегулировано. Делать это надо, начиная с самого первого цилиндра, в правую сторону. На этом работу можно считать законченной, и если всё сделано правильно, то мотор будет функционировать правильно и без перебоев.

Зачем требуется регулировка зажигания и когда необходимо это делать

Когда зажигание выставлено правильно, двигатель работает эффективно и стабильно, а это ведёт к повышению скорости автомобиля. Также снижается уровень расхода топлива, повышается мощность мотора. И для более хорошей дальнейшей эксплуатации рекомендуется настроить зажигание.

Подведем итоги

Выставлять зажигание не так уж и сложно, если знать о нюансах и правилах настройки. Это строгая последовательность действий, поэтому сложности могут возникнуть только при первой регулировке, когда ещё нужно отточить знания на практике. Это поможет добиться более высокой работоспособности транспортного средства.

Поделиться в социальных сетях

Регулировка клапанов УАЗ-469

Содержание:

  • Технические характеристики
  • Величина тепловых зазоров
  • Периодичность процедуры
  • Установка трамблёра УАЗ avto-mechanik.ru
  • Какой порядок зажигания УАЗ 469 решено 2 ответа
  • Зажигание УАЗ-469
      • Содержание материала
  • Кривошипно-шатунный механизм двигателя УАЗ-469
  • УАЗ 3151 Перебои в работе двигателя
  • Порядок действий при регулировке клапанов
  • 3. Технические характеристики бензиновых двигателей

Технические характеристики

Двигатель ЗМЗ 409 Евро 3 имеет повышенные технические характеристики, по сравнению со своим старшим собратом. Так, силовой агрегат, благодаря тому, что сконструирован на базе 406-го, получил высокие технические характеристики и выносливость.

Рассмотрим, основные технические характеристики мотора:

Кроме стандарта Евро 3 существует ряд модификаций, которые стоит рассмотреть:

  1. ЗМЗ 409.10 — основной мотор, соответствует экологическому стандарту Евро-2. Мощность 143 л.с.
  2. ЗМЗ 40904.10 — аналог 409.10 с новой ЦПГ, новые прокладки, ДАД, соответствует экологическому стандарту Евро-3. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.
  3. ЗМЗ 40905.10 — аналог 40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.
  4. ЗМЗ 4091.10 — дефорсированный низовой вариант ЗМЗ 40904.10, другой ресивер, распредвалы (подъем 8, фаза 240), прошивка, соответствует экологическому стандарту Евро-3. Используется на буханках УАЗ. Мощность 112 л.с.
  5. ЗМЗ 40911.10 — аналог ЗМЗ 4091.10, ДАД, соответствует экологическому стандарту Евро-4. Используется на буханках УАЗ. Мощность 112 л.с.
  6. ЗМЗ 4092.10 — несерийный мотор. Мощность 160 л. с. Используется на Волгах.

Величина тепловых зазоров

hi-electric.com Датчик Холла как подключить, проверить или заменить, где находится, принцип работы, признаки неисправности, линейный или аналоговый, двухконтурное зажигание. Электронное зажигание с датчиком холла

В официальном руководстве по обслуживанию ЗМЗ-402 тепловые зазоры впускных и выпускных клапанов определены в 0,40 мм. Однако такая регулировка подходит лишь для Газелей, которые постоянно возят тяжелые грузы. Из опыта известно, что уменьшение теплового зазора до 0,25–0,3 на впускных и выпускных клапанах позволяет увеличить приемистость и тяговитость двигателя, а также снизить расход топлива. Однако, это касается лишь спокойной езды. Если вы любите ездить быстро, резко стартуете или часто ездите по горам, то зазоры необходимо увеличить до 0,30–0,35, а в особо тяжелых случаях до 0,40.

Также необходимо увеличить зазоры до 0,40, если ГБЦ под 92-й бензин, а вы ездите на 76-м(80-м). И наоборот, если головка под АИ-76 (АИ-80), а вы заливаете АИ-92. Если же ГБЦ под 92-й бензин, а вы ездите на сжиженном природном газе (СПГ), то зазор должен быть 0,35 для впускных клапанов и 0,40–0,45 для выпускных. Использовать газ с ГБЦ под 76-й бензин нельзя, быстро прогорят поршня и клапаны.

Периодичность процедуры

Порядок снятия головки блока цилиндров

Несмотря на потрясающую ремонтопригодность, по своим техническим характеристикам ЗМЗ-402 получился не слишком удачным. Нижнее расположение распредвала, наличие длинных тяг толкателей, да не слишком высокое качество деталей, все это увеличивает вибрационную нагрузку на газораспределительный механизм, а значит, сокращает временной промежуток между регулировками. Если мотор используется бережно, без работы под максимальной нагрузкой и резких стартов, то регулировку необходимо проводить каждые 15 тысяч километров. Если же водитель любит быстрые старты, езду на малой скорости и высоких передачах, а также вынужден возить тяжелые грузы или ездить по горам, то пробег сокращается до 10 тысяч километров. Если же вы используете не соответствующий головке блока цилиндров (ГБЦ) бензин, то вне зависимости от настроек зажигания клапаны необходимо регулировать через 5–6 тысяч километров. Это позволит снизить вероятность прогара клапанов и потери компрессии.

Установка трамблёра УАЗ avto-mechanik.ru

Порядок работы с входящими документами

Если у вас возникла необходимость поменять трамблёр на автомобиле УАЗ сделать это можно следующим образом. Необходимо знать порядок зажигания, направление вращения бегунка и положение соединительной муфты между приводом и самим трамблёром.

Для того чтобы снять трамблёр необходимо отсоединить провод  и открутить болт фиксации регулировочной пластины, а также снять высоковольтные провода.При установке нового трамблёра необходимо обратить внимание на соединительную муфту, она имеет два выступа, которые смещены относительно центра.  У привода трамблёра имеются пазы,

в которые входят выступы соединительной муфты, они также смещены относительно центра.

Вставив трамблер в привод, необходимо провернуть вал трамблёра пока выступы не попадут в пазы, и трамблёр займёт единственно правильное положение. В процессе работы происходит износ сопрягаемых деталей, выступы становятся тоньше, а пазы расширяются, в результате этого трамблёр может установиться и в обратном положении, поэтому перед установкой сориентируйте положение выступов относительно пазов. Устанавливаем трамблёр, согласно сказанного выше. Закручиваем болт на регулировочной пластине. Если болт стоит по центру шкалы то трамблёр необходимо провернуть против часовой стрелки на 2-3 деления шкалы, чтобы установит опережение зажигания. Затягиваем болт. Прикручиваем провод идущий от коммутатора. Устанавливаем высоковольтные провода. На крышке трамблёра возе соединительного контакта высоковольтного провода  имеется цифра 1.

Она указывает на то, что провод идущий от этого контакта соединяется со свечой первого цилиндра. Если смотреть на крышку трамблёра сверху, то провод, соответствующий свече второго цилиндра, должен быть установлен в следующий контакт против часовой стрелки. Следующий против часовой стрелки будет контакт  для свечи четвёртого цилиндра и оставшийся контакт третьего цилиндра. То есть порядок зажигания  будет 1-2-4-3.

Какой порядок зажигания УАЗ 469 решено 2 ответа

Если вы ремонтируете двигатель, это значит вы делали разборку, а теперь на этапе сборки. Понятное дело, что в таком случае установка зажигания начинается с установки меток ГРМ.
В двигателе УАЗ-469, нет цепи и нет зубчатого ремня ГРМ. Есть чугунная шестерня колен/вала и есть текстолитовая шестерня распредвала с чугунной ступицей.

Распредвал и колен/вал УАЗ-469, УАЗ-31512, 31514 необходимо устанавливать в блок так, чтобы метка «О» на шестерне коленчатого вала была против риски у впадины зуба на шестерне распределительного вала. Этим обеспечивается правильность фаз газораспределения.

Отметку «0», я отметил на рисунке красной стрелкой

Следующий важный этап, это установка привода трамблёра. И это не так просто как допустим на каком-нибудь «жигуле».

Проверните валик привода, чтобы прорезь на его торце для шипа распределителя была расположена так, как указано на рис.71Б, а валик масляного насоса при помощи отвертки проверните в положение, указанное на рис.71В.
Осторожно, не задевая шестерней за стенки блока, вставьте привод в блок

После установки привода на место его валик должен занять положение, указанное на рис.71А.
То есть он провернётся (и это важно), заняв нужное положение, если не повернулся, значит вы поставили первоначальное положение под неправильным углом и не попали в прорезь. Надо повторить попытку.
Потом берёте трамблёр, бегунок поверните примерно на контакт провода первого цилиндра и вставляйте его в привод трамблёра

Закрепите предварительно привод и трамблёр.

Вам пригодится этот видеоролик

Проверните колен/вал на 2 оборота, чтобы убедиться в том, что нет подклинивания ЦПГ.

Ну собственно только теперь можно приступать к процессу называемому в книгах «установка зажигания».
Напоминаю порядок зажигания 1-2-4-3. И ротор трамблёра (бегунок), крутится против часовой стрелки.

Зажигание УАЗ-469

Содержание материала

Рис. 108. Схема системы зажигания УАЗ-469:1 — аккумуляторная батарея; 2 — выключатель «массы»; 3 — регулятор напряжения; 4 — генератор; 5 — амперметр; 6 — выключатель зажигания УАЗ-469; 7 — контакты прерывателя зажигания; 8 — распределитель зажигания; 9 — конденсатор; 10 — крышка распределителя зажигания; 11 — бегунок; 12 — свеча зажигания; 13 — провод высокого напряжения; 14 — дополнительное сопротивление; 13 — дополнительное реле стартера; 16 — катушка зажигания: 17 — стартер.

Условнее обозначение расцветам проводов зажигания УАЗ-469: Г — голубой; К — красный; О — оранжевый; Ф — фиолетовый; Ч — черный.

Катушка герметизируется карбонитовой крышкой в кожухе с резиновой прокладкой. Кожух заполняется трансформаторным маслом, улучшающим изоляцию обмоток и отвод тепла.Во избежание повреждения катушки не оставляйте зажига­ние УАЗ-469 включенным при неработающем двигателе. Распределитель (рис. 110) предназначается для распределе­ния импульсов высокого напряжения по цилиндрам двигателя в необходимой последовательности. Он устанавливается с левой стороны блока цилиндров двигателя и приводится во вращение валиком масляного насоса двигателя. Валик распределителя вращается против хода часовой стрелки (если смотреть со сто­роны его крышки).

Рис. 109. Катушка зажигания УАЗ-469:1 — крышка; 2 — контактное гнездо; 3 — винт; 4 — зажим низкого напряжения; 5 — уплотнительная прокладка; 6 — кольцевой магнитопровод; 7 — первичная обмотка; 8 — вторичная обмотка; 9 — фарфоровый изолятор; 10 — кожух катушки; 11 — транс­форматорное масло; 12 — сердечник; 13 — электротехнический картон; 14 — дополни­тельный резистор; 15 — керамический держатель; 16 — контактная пружина.

Распределитель имеет два прибора: прерыватель Тока низ­кого напряжения в цепи катушки зажигания и распределитель тока высокого напряжения.Для автоматического изменения угла опережения зажига­ния имеются центробежный и вакуумный регуляторы.

Рис. 110. Распределитель зажигания:1 — вакуумный регулятор; 2 — неподвиж­ная пластина прерывателя; 3 — крышка; 4 —- ротор; 5 — фильц; б — уголек; 7 — ку­лачок; 8 — пресс-масленка; 9 — пластина октан-корректора; 10 — болт крепления распределителя; 11 — муфта; 12 — пружин­ный держатель штифта; 13 — втулка; 14 — корпус; 15 — грузик; 16 — подшипник; 17 — подвижная пластина прерывателя.

Рис. 111. Замер зазора между элек­тродами свечи зажигания:

а — зазор.

Для обеспечения надежности работы системы зажигания про­изводите регулировку зазора между контактами прерывателя. Перед регулированием зазора осмотрите рабочие поверхности контактов и, если они загрязнены, замаслены или обгорели, очистите их.

Кривошипно-шатунный механизм двигателя УАЗ-469

Подробности
Категория: Двигатель УАЗ-469

Блок цилиндров двигателя из алюминиевого сплава. Ци­линдры выполнены в виде съемных мокрых гильз, отлитых из серого чугуна. Уплотнение верхней части гильзы осуществляет­ся зажимом бурта гильзы между блоком и головкой блока че­рез прокладку, а нижней части — через резиновое кольцо из маслобензостойкой резины (рис. 14).Головка блока цилиндров из алюминиевого сплава со встав­ными седлами и направляющими втулками клапанов. Между блоком и головкой установлена прокладка из асбостального по­лотна, пропитанного графитом и армированного металлическим каркасом. Толщина прокладки (в сжатом состоянии) 1,5 мм. Чтобы избежать прилипания прокладки к блоку и головке, ее перед постановкой на место натирают с обеих сторон порошком графита. Прокладка симметричная.Поршни выполнены из алюминиевого сплава с терморегулирующей вставкой, луженные оловом. В верхней части поршня имеются три канавки: две верхние канавки служат для уста­новки в них компрессионных колец, а нижняя — для установки составного маслосъемного кольца.

Рис. 14. Установка гильзы в цилиндр:А — положение резинового кольца на гильзе до запрессовки; Б — положение резинового кольца при запрессовке гильзы.

Поршни подбирают к цилиндрам (при сборке и ремонтах двигателя) с зазором 0,012 … 0,036 мм.Поршневые кольца устанавливают по три на каждом порш­не: два компрессионных и одно составное маслосъемное. Для по­вышения износостойкости наружная поверхность верхнего ком­прессионного кольца покрыта тонким слоем пористого хрома. Наружная поверхность второго компрессионного кольца для улучшения приработки к цилиндру покрыта оловом.На внутренних цилиндрических поверхностях обоих компрессионных колец предусмотрены проточки, за счет которых коль­ца после установки их в рабочее положение несколько вывер­тываются (рис. 15). Это улучшает и ускоряет их приработку к цилиндрам. Кольца необходимо устанавливать на поршень про­точками вверх, в сторону днища. Стыки колец должны быть разведены на 180° по отношению друг к другу.

Рис. 15. Установка колец на поршне УАЗ-469:1 — поршень; 2 — компрессионные кольца: 3 — кольцевые диски; 4 — осевой расширитель; 5 — радиальный расширитель; 6 — терморегулирующая вставка

Маслосъемное составное кольцо стальное, имеет два кольце­вых диска, радиальный и осевой расширители. Два кольцевых диска снимают с зеркала цилиндра излишнее масло, которое через отверстия в поршне отводится в картер двигателя. Замок колец прямой.Поршневые пальцы плавающего типа, пустотелые.Поршневой палец подбирают к поршню и верхней головке шатуна с минимальными зазорами, допустимыми по условиям смазки.Шатуны стальные двутаврового сечения. В верхние головки шатунов запрессованы тонкостенные втулки из оловянистой бронзы.Для смазки поршневого пальца в верхней головке шатуна имеется отверстие, совпадающее с отверстием во втулке.

УАЗ 3151 Перебои в работе двигателя

1. Пустите двигатель и оставьте его работать на холостом
ходу. Подойдите к выхлопной трубе и прислушайтесь к звуку выхлопа.
Звук должен быть ровный, “мягкий”, одного тона. Хлопки из выхлопной
трубы через регулярные промежутки времени свидетельствуют о том,
что один цилиндр не работает из-за выхода из строя свечи, отсутствия
искры на ней, о сильном подсосе воздуха в один цилиндр или значительном
снижении компрессии в нем. Хлопки через нерегулярные промежутки
времени возникают по причине неправильной регулировки карбюратора,
зажигания, сильного износа или загрязнения свечей зажигания.

Хлопки из выхлопной трубы через равные промежутки времени?

Да: см. п. 3

2. Можно попробовать самостоятельно заменить весь комплект
свечей независимо от пробега и внешнего вида, однако лучше это делать
после обращения на автосервис для диагностики и регулировки карбюратора
и системы зажигания.

3. Остановите двигатель и откройте капот.

4. Проверьте состояние проводов системы зажигания. Высоковольтные
провода не должны иметь повреждений изоляции, а их наконечники не
должны быть окислены.

Есть повреждения проводов?

Нет: см. п. 6

5. Замените поврежденный провод.

6. Проверьте состояние крышки и ротора распределителя. Отверните
два винта крепления пластмассовой крышки распределителя и снимите
ее. Осмотрите крышку изнутри и снаружи. На крышке не должно быть
трещин, нагара, а угольный контакт — поврежден или изношен. Ротор
не должен иметь трещин и прогаров. Неисправные или сомнительные
детали замените.

7. Снимите наконечники высоковольтных проводов и выверните
свечи свечным ключом.

Предупреждение

При снятии наконечников высоковольтных проводов никогда не тяните
за сам провод. Возьмитесь рукой непосредственно за наконечник и
перед снятием поверните его из стороны в сторону, а затем потяните.

8. Внимательно осмотрите свечи и сравните их внешний вид
с приведенными в конце раздела фотографиями. Зазор между электродами
свечи должен быть 0,8–0,9 мм. Если свеча черная и влажная, ее можно
выбросить.

9. Если все свечи выглядят исправными, установите их на
место и подсоедините высоковольтные провода.

Порядок работы цилиндров 1–3–4–2, нумерация цилиндров (1-й, 2-й,
3-й, 4-й) производится от пластмассового кожуха ремня привода механизма
газораспределения. На крышке распределителя цифрой 1 обозначен 1-й
цилиндр, далее — против часовой стрелки, если смотреть на крышку
со стороны гнезд высоковольтных проводов, — 3-й, 4-й, 2-й.

10. Возьмите запасную свечу. Любым
способом зафиксируйте ее на двигателе.

Предупреждение

Не фиксируйте свечу на маслоналивной горловине, маслоизмерительном
щупе, бензонасосе, топливных шлангах, карбюраторе.

Надежный контакт корпуса или резьбовой части свечи с “массой” необязателен,
но желателен. Подсоедините высоковольтный провод с 1-го цилиндра
к запасной свече. Пустите двигатель.

Перебои в работе двигателя усилились?

Да: см. п. 13

11. Замените свечу в цилиндре на заведомо исправную. Наденьте
высоковольтный провод и пустите двигатель.

Перебои в работе двигателя продолжаются?

Да: см. п. 14

12. Счастливого пути!

13. Последовательно повторяйте процедуру п. 10–11 со всеми
цилиндрами.

14. Если в результате принятых мер перебои двигателя не
устраняются, обратитесь на автосервис для диагностики системы зажигания
на стенде или диагностики двигателя — замера компрессии. Нормальная
компрессия — более 1,1 МПа (11 кгс/см2), отличие более
0,1 МПа (1 кгс/см2) в одном цилиндре свидетельствует
о необходимости ремонта двигателя.

Порядок действий при регулировке клапанов

  1. Отсоедините все шланги, которые отходят от клапанной крышки, а также снимите шланг устройства опережения зажигания.
  2. Отсоедините тросик или тягу акселератора, если они прикреплены к клапанной крышке.
  3. Выкрутите 6 болтов и снимите клапанную крышку. Иногда для этого приходится снимать воздушный фильтр, зависит от модели карбюратора.
  4. Выкрутите свечи.
  5. Установите поршень первого цилиндра в верхнюю мертвую точку (ВМТ). Для этого совместите третью метку на шкиве коленвала и прилив на корпусе двигателя. Коленвал вращайте с помощью стартера или лопастей вентилятора (за исключением переделанных моторов, в которых вентилятор приводится в действие электродвигателем).
  6. Снимите крышку трамблера и убедитесь, что бегунок находится напротив контакта 1-го цилиндра. Если нет, проверните коленвал на 1 оборот и снова совместите метки на шкиве и корпусе.
  7. Регулируйте клапаны в следующем порядке: 1 впускной, 1 выпускной, 2 выпускной, 3 впускной. Затем проверните коленвал на полный оборот, совместите метки на шкиве и корпусе и отрегулируйте 2 впускной, 3 выпускной, 4 впускной и выпускной. Если вы не знаете, какие клапаны впускные, а какие выпускные, то придерживайтесь следующего порядка – сначала 1, 2, 4, 6, затем 3, 5, 7, 8.
  8. Для регулировки клапана сделайте следующее – покачайте коромысло вперед-назад по валу, затем молотком не сильно стукните по нему над клапаном. Не перепутайте место удара. Если вы ударите над толкателем, то погнете его и толкатель придется менять.
  9. Придерживайте регулировочный винт ключом на 11 или мощной отверткой и открутите фиксирующую его гайку.
  10. Измерьте зазор и при необходимости отрегулируйте его.
  11. Придерживая ключом или отверткой болт, зафиксируйте его гайкой. Если зазор соответствует норме, переходите к следующему клапану, если нет, повторите регулировку.
  12. Установите на место свечи, крышку трамблера и высоковольтные провода.
  13. Заведите двигатель и убедитесь, что на все толкатели подается масло. Если масло не идет, ослабьте гайку крепления оси коромысел в районе 4-го цилиндра. Если это не помогло, мотор требует прочистки масляной системы.
  14. Заглушите двигатель, наденьте клапанную крышку, закрутите болты и подключите все шланги.
  15. Заведите мотор и дайте ему поработать до полного прогрева. Послушайте звук работы клапанов. Если вы их правильно отрегулировали, то не будет ни металлического звона, ни глухого цокота.

3. Технические характеристики бензиновых двигателей

ОБЩИЕ СВЕДЕНИЯ

Параметр

Модель двигателя
DR DS NP WH
Число цилиндров 4 4 4 5
Диаметр цилиндра, мм 81,0 81,0 81,0 79,5
Ход поршня,мм 86,4 86,4 86,4 77,4
Рабочий объем, см3 1781 1781 1781 1921
Степень сжатия 8,8 10,0 10,0 10,0
Номинальная мощность, кВт (л. с.)/ Частота вращения коленчатого вала, мин–1 55 (75)/ 4500 60 (90)/ 5200 66 (90)/ 5200 74 (100)/ 5600
Максимальный крутящий
момент, Н·м/ Частота вращения коленчатого вала, мин–1
138/ 2500 145/ 3300 150/ 3300 150/ 3300
Порядок работы цилиндров 1–3–4–2 1–2–4–5–3
Блок цилиндров Чугунный безгильзовый
Головка блока Из алюминиевого сплава, в головку запрессованы направляющие
втулки и седла клапанов
Поршни Из алюминиевого сплава со стальными вставками с двумя
компрессионными и одним маслосъемным кольцом
Коленчатый вал Стальной кованый
Фазы газораспределения впускных клапанов, град:
  – открытие до ВМТ 5 1 3 0,5
  – закрытие после НМТ 21 37 33 36,5
Фазы газораспределения выпускных клапанов, град:
  – открытие до НМТ 41 42 41 37
  – закрытие после ВМТ 3 2 5 1
Зазор между кулачками распределительного вала и регулировочными
шайбами клапанов на холодном двигателе (при температуре головки цилиндров
20° С), мм:
  – впускных клапанов 0,2 ± 0,05 0,2 ± 0,05* 0,2 ± 0,05
  – выпускных клапанов 0,4 ± 0,05 0,4 ± 0,05 0,4 ± 0,05
Масляный фильтр Champions
Давление масла в системе смазки двигателя, кг/см2:
  – на холостом ходу 0,3 ± 0,15 0,3 ± 0,15 0,3 ± 0,15 От 0,15 до 0,45
при частоте вращения
коленчатого вала 2000 мин–1
1,8 ± 0,2 1,8 ± 0,2 1,8 ± 0,2 2,0
Воздушный фильтр Mann C2852/2 или Purflux A460 Mann C22117 или Purflux A515
Топливный насос Механический диафрагменного типа
марки Pierburg
Механичес-
кий диафраг- менного типа
Карбюратор Pierburg 1В3 Pierburg 2Е2 Keihin 26-30DC Keihin
Система впрыска топлива
Система зажигания Бесконтактная с датчиком-распределителем, катушкой зажигания
и коммутатором
Угол опережения зажигания, град 18 ± 1 18 ± 1 18 ± 1 18 ± 1
Свечи зажигания Bosch W7D, W7DC, W8D, W8DC;
Beru 14-7D, 14-7DU, 14-8D, 14-8DU; Champion N8Y, N10Y
Bosch W6DO, Beru 14-6DU, Champion N79Y Bosch W6DO, Beru 14-6DU, Champion N79Y Bosch W6DO, Beru 14-6D, Champion N7Y
Зазор между электродами свечей, мм 0,6 – 0,8 0,8 – 0,9 0,8 – 0,9 0,8 – 0,9
* Для автомобилей с автоматической трансмиссией.
Параметр Модель двигателя
KP WC KU RT NF
Число цилиндров 5 5 5 5 5
Диаметр цилиндра, мм 81,0 79,5 81,0 81,0 82,5
Ход поршня, мм 77,4 86,4 86,4 77,4 86,4
Рабочий объем, см3 1994 2144 2226 1994 2309
Степень сжатия 10,0 9,3 10,0 10,0 10,0
Номинальная мощность, кВт (л. с.)/ Частота вращения коленчатого вала, мин–1 85 (115)/ 5200 100 (136)/ 5700 101 (138)/ 5700 85 (115)/ 5200 98 (133)/ 5600
Максимальный крутящий
момент, Н·м/ Частота вращения коленчатого вала, мин–1
170/ 3000 185/ 4800 185/ 3500 170/ 3000 186/ 4000
Порядок работы цилиндров 1–2–4–5–3
Блок цилиндров Чугунный безгильзовый
Головка блокаИз алюминиевого сплава, в головку запрессованы направляющие
втулки и седла клапанов
Поршни Из алюминиевого сплава со стальными вставками с двумя
компрессионными и одним маслосъемным кольцом
Коленчатый вал Стальной кованый
Фазы газораспределения впускных клапанов, град:
  – открытие до ВМТ 1 2,5 2 3,9
  – закрытие после НМТ 37 52,5 41 31 41,2
Фазы газораспределения выпускных клапанов, град:
  – открытие до НМТ 37 48 40 31 45,9
  – закрытие после ВМТ 1 6 1 2 4,9
Зазор между кулачками распределительного вала и регулировочными
шайбами клапанов на холодном двигателе (при температуре головки цилиндров
20° С), мм:
  – впускных клапанов 0,2 ± 0,05
  – выпускных клапанов 0,4 ± 0,05
Масляный фильтр Champions
Давление масла в системе смазки двигателя, кгс/см2:
  – на холостом ходу От 0,15 до 0,45 От 0,15 до 0,45 От 0,15 до 0,45 От 0,15 до 0,45 От 0,15 до 0,45
  – при частоте вращения
коленчатого вала 2000 мин–1
2,0 2,0 2,0 2,0 2,0
Воздушный фильтр Mann C22117 или Purflux A515 Bosch
Топливный насос Электрический погружного типа марки Bosch Электри-
ческий марки Bosch
Карбюратор
Система впрыска топлива Механическая система R-Jetronic фирмы Bosch Механи-
ческая система KE-Jetronic фирмы Bosch
Система зажигания Бесконтактная с датчиком-распределителем, катушкой зажигания
и коммутатором
Электрон-
ная типа VEZ фирмы Bosch
Угол опережения зажигания, град 18 ± 1 18 ± 1 18 ± 1 18 ± 1 15 ± 1
Свечи зажигания Bosch W6DO, Beru 14-6DU, Champion N79Y Bosch W6D, W6DO, Beru 14-6DU, Champion N79Y Bosch W6DС, Beru 14-6DU, Champion N7YС Bosch W7DTС, Beru 14-7DTU, Champion N7BYC Bosch W7DTС, Beru 14-7DTU
Зазор между электродами свечей, мм 0,7 – 0,8 0,8 – 0,9 0,8 – 0,9 0,7 – 0,9 0,7 – 0,9

В двигателях типа DC выпуска с сентября 1985 года, NP, KU, NF установлены
гидравлические толкатели клапанов.

Система зажигания автомобиля уаз. Инструкция по установке и настройке зажигания на уаз Как поставить бесконтактное зажигание на уаз 469

СИСТЕМА ЗАЖИГАНИЯ АВТОМОБИЛЯ УАЗ-469

Система зажигания обеспечивает надежное и своевременное воспламенение
рабочей смеси в соответствии с порядком рабо­ты цилиндров двигателя. На
двигателе устанавливается бата­рейная система зажигания УАЗ-469, схема
которой приведена на рис. 108, состоящая из катушки зажигания,
распределителя зажигания, свечей зажигания, проводов высокого напряжения
и выключа­теля зажигания. Последовательно с катушкой зажигания
вклю­чается резистор 14 (рис. 109), который автоматически
закорачивается при пуске двигателя стартером для увеличения тока
разрыва в. первичной цепи.

Катушка зажигания (рис. 109) предназначается для полу­чения импульсов
высокого напряжения, обеспечивающих про­бой искрового промежутка в
свечах зажигания.

Она состоит из первичной и вторичной обмоток. Первичная обмотка
наматывается на вторичную. Катушка имеет сердеч­ник и кольцевой
магнитопровод, изготовленные из электротех­нической стали.


Рис. 108. Схема системы зажигания УАЗ-469:

1 — аккумуляторная батарея; 2 — выключатель «массы»; 3 — регулятор
напряжения; 4 — генератор; 5 — амперметр; 6 — выключатель зажигания
УАЗ-469; 7 — контакты прерывателя зажигания; 8 — распределитель
зажигания; 9 — конденсатор; 10 — крышка распределителя зажигания; 11 —
бегунок; 12 — свеча зажигания; 13 — провод высокого напряжения; 14 —
дополнительное сопротивление; 13 — дополнительное реле стартера; 16 —
катушка зажигания: 17 — стартер.

Условнее обозначение расцветам проводов зажигания УАЗ-469: Г — голубой;
К — красный; О — оранжевый; Ф — фиолетовый; Ч — черный.

Катушка герметизируется карбонитовой крышкой в кожухе с резиновой
прокладкой. Кожух заполняется трансформаторным маслом, улучшающим
изоляцию обмоток и отвод тепла.
Во избежание повреждения катушки не оставляйте зажига­ние УАЗ-469
включенным при неработающем двигателе.
Распределитель (рис. 110) предназначается для распределе­ния импульсов
высокого напряжения по цилиндрам двигателя в необходимой
последовательности. Он устанавливается с левой стороны блока цилиндров
двигателя и приводится во вращение валиком масляного насоса двигателя.
Валик распределителя вращается против хода часовой стрелки (если
смотреть со сто­роны его крышки).

Рис. 109. Катушка зажигания
УАЗ-469:

1 — крышка; 2 — контактное гнездо; 3 — винт; 4 — зажим низкого
напряжения; 5 — уплотнительная прокладка; 6 — кольцевой магнитопровод; 7
— первичная обмотка; 8 — вторичная обмотка; 9 — фарфоровый изолятор; 10
— кожух катушки; 11 — транс­форматорное масло; 12 — сердечник; 13 —
электротехнический картон; 14 — дополни­тельный резистор; 15 —
керамический держатель; 16 — контактная пружина.

Распределитель имеет два прибора: прерыватель Тока низ­кого напряжения в
цепи катушки зажигания и распределитель тока высокого напряжения.
Для автоматического изменения угла опережения зажига­ния имеются
центробежный и вакуумный регуляторы.

Рис. 110. Распределитель
зажигания:

1 — вакуумный регулятор; 2 — неподвиж­ная пластина прерывателя; 3 —
крышка; 4 — ротор; 5 — фильц; б — уголек; 7 — ку­лачок; 8 —
пресс-масленка; 9 — пластина октан-корректора; 10 — болт крепления
распределителя; 11 — муфта; 12 — пружин­ный держатель штифта; 13 —
втулка; 14 — корпус; 15 — грузик; 16 — подшипник; 17 — подвижная
пластина прерывателя.

Для обеспечения надежности работы системы зажигания про­изводите
регулировку зазора между контактами прерывателя. Перед регулированием
зазора осмотрите рабочие поверхности контактов и, если они загрязнены,
замаслены или обгорели, очистите их.

Свечи зажигания УАЗ-469. На двигателе применяются неразборные свечи с
керамическими изоляторами, подобранными по тепло­вой характеристике. При
образовании на свече нагара созда­ется утечка тока, что приводит к
уменьшению вторичного на­пряжения. Подгорание электродов вызывает
увеличение пробой­ного напряжения искрового промежутка свечи. При
появлении перебоев в работе зажигания прежде всего проверьте зазор между
электродами (рис. 111), а в случае необходимости отре­гулируйте.

Выключатель зажигания предназначен для включения и вы­ключения первичной
цепи зажигания. Кроме того, выключатель обеспечивает включение стартера,
контрольно-измерительных приборов, электродвигателей стеклоочистителя и
отопителя.

Техническое обслуживание системы зажигания заключается в регулярной
очистке ее приборов от загрязнений, в установке зажигания, в
регулировках зазора между контактами прерыва­теля и своевременной
смазке.

Установку зажигания проводите в такой последователь­ности:

1. Снимите крышку распределителя и ротор, проверьте со­стояние и
величину зазора между контактами прерывателя (в случае необходимости
отрегулируйте зазор). Поставьте ротор на место.

2. Выверните свечу 1-го цилиндра.

3. Закройте пальцем отверстие для свечи 1-го цилиндра и проверните
коленчатый вал двигателя пусковой рукояткой до начала выхода воздуха
из-под пальца. Это и будет начало хода сжатия в 1-м цилиндре.

4. Проворачивайте вал двигателя осторожно до совпадения отверстия на
шкиве со штифтом на крышке распределительных шестерен.

5. Проверьте, чтобы ротор стоял против внутреннего кон­такта крышки,
соединенного с проводом, идущим к свече 1-го цилиндра.

6. Проверните пластину октан-корректора вместе с распре­делителем так,
чтобы указатель совпал со средним делением шкалы, нанесенным на
пластине.

7. Поверните слегка корпус распределителя против хода ча­совой стрелки,
чтобы контакты прерывателя замкнулись.

8. Присоедините контрольную лампу с патроном концом од­ного провода к
выводу низкого напряжения распределителя, а концом другого провода — к
«массе» (можно воспользоваться подкапотной лампой и дополнительным
отрезком провода).

9. Включите зажигание и осторожно поворачивайте корпус распределителя по
ходу часовой стрелки до вспышки лам­почки.

Остановите вращение распределителя точно в момент нача­ла вспышки
лампочки. Если это не удалось, операцию повто­рите.

10. Затяните крепежный винт, удерживая корпус распреде­лителя от
проворачивания, поставьте крышку и центральный провод на место.

11. Проверьте правильность присоединения проводов от све­чей, начиная с
первого цилиндра, в следующем порядке: 1, 2, 4, 3-й, считая против хода
часовой стрелки.

После каждой установки зажигания и после регулировки зазора в
прерывателе проверяйте точность установки момента зажигания, прослушивая
работу двигателя при движении ав­томобиля.

Для этого прогрейте двигатель до температуры 80… 85°С и, двигаясь на
прямой передаче по ровной дороге со скоростью 30…35 км/ч, дайте
автомобилю разгон, резко нажав на педаль дроссельной заслонки. Если при
этом будет наблюдаться не­значительная и кратковременная детонация, то
установка мо­мента зажигания сделана правильно.

При сильной детонации поверните корпус распределителя по шкале
октан-корректора на одно деление против хода ча­совой стрелки. Каждое
деление шкалы соответствует изменению момента зажигания на 2°, считая по
коленчатому валу. При полном отсутствии детонации поверните корпус
распределителя на одно деление по ходу часовой стрелки. После
перестановки момента зажигания снова проверьте правильность его
уста­новки.

Регулировку зазора между контактами прерывателя прово­дите в такой
последовательности:
1. Освободите пружинные держатели, снимите крышку рас­пределителя и
ротор.
2. Установите кулачок так, чтобы между контактами был наибольший зазор.
3. Проверьте щупом зазор между контактами: щуп должен входить в зазор,
не отжимая кулачка. Зазор должен быть в пределах 0,35…0,45 мм (рис.
112).
4. Ослабьте стопорный винт 1 (рис. 113) крепления стойки неподвижного
контакта и, вращая регулировочный эксцентри­ковый винт 2, установите
нормальный зазор.
5. Заверните стопорный винт и вторично проверьте зазор между контактами.
6. Установите ротор и закрепите крышку распределителя.
После первых 24 000 км пробега автомобиля выньте из обой­мы фильц
кулачка распределителя и очистите (или срежьте) образовавшуюся на его
краю корочку. Затем поставьте фильц на свое место таким образом, чтобы
обеспечилось его касание с кулачком, а затем смажьте двумя-тремя каплями
масла, при­меняемого для двигателя. При дальнейшей эксплуатации
руко­водствуйтесь Таблицей смазки.

Через каждые 40 000…60 000 км пробега:
1. Произведите текущий ремонт распределителя, во время которого
распределитель разберите, все детали промойте, ос­мотрите и в случае
необходимости замените. При переборке распределителя ось рычажка, ось
кулачка, оси и пальцы гру­зиков смазывайте маслом для двигателя, а валик
привода сма­зывайте тонким слоем смазки Литол-24, которой заполняйте и
крышку масленки.
2. Замените втулки в корпусе распределителя в случае на­личия большого
радиального люфта валика распределителя, вызывающего большой асинхронизм
искрообразования.
3. Промойте шариковый подшипник пластины прерывателя, заложите свежую
смазку и проверните его наружное кольцо относительно внутреннего.

Системы зажигания


Датчик-распределитель (трамблер)


Свечи зажигания


Другие вопросы по системе зажигания


Функциональная схема бесконтактной системы зажигания с коммутатором 13. 3734:
(из книги В.В.Литвиненко «Электрооборудование автомобилей УАЗ»)

1 – аккумуляторная батарея;
2 – выключатель зажигания;
3 – добавочный резистор;
4 – датчик импульсов;
5 – коммутатор;
6 – катушка зажигания;
7 – распределитель;
8 – свечи зажигания;
9 – аварийный вибратор

Принципиальная схема коммутатора 13.3734

Доработка штатного электронного зажигания (коммутатор 131)

Я собрал незаводскую схему. Поставил волговский 131й коммутатор и «восьмерочную» катушку с короткозамкнутым
сердечником (говорят, что самая мощная). При этом вариатор не потребовался (коммутатор расчитан на работу без него).

Года полтора назад попадалась мне статья (по-моему, в журнале «ЗР»), автор которой категорично утверждает, что
использование восьмерочной катушки 27.3705 и ее аналогов ведет к быстрому перегреву 131-го коммутатора.

Почему лучше ставить коммутатор 131. 3734 (90.3734):

1. Данный коммутатор не нуждается в добавочном резисторе (вариаторе) — т.е.
нет потерь энергии в пустую на этом резисторе.
2. Исходя из анализа этих коммутаторов, можно выбрать действительно хороший
прибор (Калуга, Ст. Оскол).
3. Схема упрощается, т.е. меньше шансов на отказ.
Достигнутый эффект:

Двигатель работает на оборотах начиная от 500 (!) — как швейная машинка!
НИКАКИХ провалов, сбоев — строчит и строчит! (К вопросу о том, что 151 не
держит обороты — дело в зажигании, оказывается!)
Шум выхлопа, который всегда был значительным, сократился до уровня
ЛЕГКОВОЙ МАШИНЫ! (на ХХ).
Общий шум работающей машины (3 л. движок) — упал на глазах!

Электрическая принципиальная схема коммутатора 131.3734 (с сайта «Техническая поддержка Волгарей» , по этой же схеме собираются коммутаторы 90.3734 и 94.3734):

  • R1 — 1k; R2 — 6,2k; R3 — 1,8k; R4 — 82; R5 — 10; R6 — 300; R7 — 47k; R8 — 3k; R9 и R13 — 2k; R10 — 0,1; R11 и R12 — 330; R14 — 10k; R15 — 22k.
  • C1, C2, C6, C8 и C9 — 0,1mkF; C3, C5 и C7 — 2200pF; C10 и C11 — 1mkF.
  • VT1 — КТ863; VT2 — КТ630Б; VT3 — КТ848А.
  • VD1 — КС162Б; VD2 — ОД522; VD3 — КД212; VD4 и VD5 — КД102.
  • Микросхема КР1055ХП1 или КС1055ХП1.
  • Транзистор VT1 на части коммутаторов не устанавливается.

Подробнее о замене коммутатора на 131 см. в статье «Волжские поджигатели» на сайте «За Рулем».
«Гибридное» зажигание (кулачковый трамблер + электронные коммутатор и катушка)

Есть простой способ повысить экономичность контактного (кулачкового) зажигания (за счет применения элементов электронного зажигания) и увеличить надежность.
Установил коммутатор и катушку от 2108, спаял конвертор (к восьмерочному коммутатору подключаются кулачки вместо датчика Холла).
Если выходит из строя коммутатор, переключу провод от кулачков на старую катушку и можно дальше ехать на кулачковом зажигании.
Работает более 3х месяцев, пробег 2000 км. [В. В. Михайлин]
Электронное зажигание с датчиком Холла

ЕСТЬ электронное зажигание АТЭ-2 с датчиком Холла.
Комплект смостоит из коммутатора 76.3734, трамблера 5406.3706-05
(опыт эксплуатации и советы по настройке трамблера), катушки
Б-116 и пучка проводов с разъемами. Трамблер сразу разобрал — устроет оч. непривычно
— жесткая сквозная ось НА 2_Х ОПОРАХ, центробежник управляет поворотом шторок,
а вакуум — поворотом датчика Холла. Просто и надежно. Крышка- белая. Стоит это
ВСЕ в ЮП(прям в магазе, чуть слева от входа) 900 руб (на 06.2000)
, т.е. немного
дешевле, нежели стандартный набор (131-й ком. + трамбл) для УАЗа да +
бесплатная регулировка на стенде. [Махно]

Легко переделал все электронное зажигание на 31519 с мотором 3 л.
1. Штатный электронный распределитель зажигания заменяется на механический Р 119-Б;
2. Штатная катушка зажигания заменяется на Б-117 А;
3. Штатные коммутатор и вариатор просто удаляются;
4. В принципе, вышеперечисленных переделок вполне достаточно для общего повышения надежности и мощности зажигания, однако я
установил еще и блок электронного многоискрового зажигания «Пульсар» (вариант для классики) с октан-корректором, противоугонкой и
аварийным режимом.
Весь установленный комплект надежно работает более двух лет и обеспечивает надежный запуск двигателя после длительных стоянок в сырую и холодную погоду (этой зимой завелся при -30 град).
Кроме того, имеет место ощутимая экономия бензина (в полном соответствии с техническим описанием на «Пульсар») из-за общего повышения
мощности искры и дожигания горючей смеси в многоискровом режиме. Точные замеры расхода бензина до и после установки я не производил, но субъективно экономия бензина на трассе составила не менее 15%.

Братья УАЗисты! Не повторяйте чужих ошибок! Чудеса бывают только в сказках.
Контактная система зажигания (в т.ч. в родном виде и в паре с электронным блоком)
обеспечивает менее стабильную искру, как по времени, так и по мощности. Откуда взяться
экономии? Так же нет смысла поджигать уже горящую смесь в многоискровом режиме.
Для моего автомобиля со штатной бесконтактной системой зажигания пуск с полтыка в -30С — норма. [Юрий Жилин]
Что может быть? При проверке стробоскопом видны сбои в
зажигании искра идет нестабильная, с какими-то промежутками. Сбой где то раз в 4 секунды.
Заменил катушку на новую и коммутатор Сбои сохранились…

У меня то же самое было на обычном зажигании. Самое первое проверь свечи,
скорее всего какая-то одна вылетела и машина просто троит. Проверь вынимая
поочерёдно провода из крышки трамблёра. Я нашёл именно так. Да, и посмотри
какие свечки стоят, самые лучшие поставь А11.

Вопрос не такой простой как кажется на первый взгляд. Возможна масса причин данного
явления. Нестабильная работа самого стробоскопа в первую очередь. Состав смеси (богатый,бедный),
наличие нестабильных контактов в электрооборудовании (в т.ч. в замке зажигания),
утечка высокого напряжения через плохую изоляцию и грязные, влажные поверхности.
Применение в электрооборудовании помехоподавляющих резисторов и высокоомных проводов.
Если контактная система зажигания, то возможен износ подшипника в распределителе зажигания или
неправильно выставленный зазор между контактами. Перечень далеко не полный, ищите и обрящете:-) [Юрий Жилин]
Рекомендации по настройке трамблера

Ответ А. Ермакова (Махно) на письмо Андрея Петрухина

1. Номинальные обороты ХХ моторов УАЗ и ГАЗ существенно разные
(соответственно 500-600 и 800-900 об/мин), что обусловлено, в первую очередь
конструкцией КПП — на УАЗе она (в основном) частично синхронизированная — и
«воткнуть передачу» на 800-900 0б (как на ГАЗ) — весьма проблематично. И при
рассмотрении характеристик центробежников это сразу видно — отрыв графиков
от оси «оборотов» на УАЗе происходит РАНЬШЕ, чем на ГАЗ. Вот Вам одно, но
существенное отличие.

2. Смотрим на первые участки тех же графиков — от 0 до 1500 оборотов
(самые «рабочие» обороты!) и видим, что для УАЗа 1-й отрезок идет болеее
полого, нежели у ГАЗа — это опять же отражается на тяге «на низах».
3. Но самое большое и самое серьезное отличие — это хар-ка вакуума —
это я прочувствовал на собств. шкуре — а потом уже замерил — ПОЛНЫЙ ХОД штока
вакуум-корректора у ГАЗ-4-4.5. мм, а у УАЗ- 7!!! и пружина ЗНАЧИТЕЛЬНО
мягче (в 1.5 раза!)!

В общем, по моему мнению, без серьезной доработки ГАЗовский тр-р на
УАЗе НЕПРИМЕНИМ.
Адаптивная система управления двигателем (АСУД, «Михайловское зажигание»)

Юзаю его примерно 4 месяца — кардинально ничего не изменилось.
Ощутился ряд преимуществ — двигатель работает ровнее, однако расход топлива заметно
не изменился (хотя я этого ожидал).
Есть возможность загерметизировать систему зажигания полностью.
Какого-то особого прироста тяги не заметил. Возможно это следствие того, что штатный трамблер я тоже доводил до ума — подбирал характеристику пружинками центробежного регулятора. К моему некоторому удивлению система АСУД не выбирает оптимальный угол зажигания — датчиком зажигание можно сделать раньше или позже. Т.е. процедура выставления угла по детонации остается.
В добавок мне пришлось практически сразу ее ремонтировать — был дефект печатной платы.
Резюмируя скажу так — эта система позволяет уделять системе зажигания существенно меньше внимания, повысить ее «плавучесть» в воде.
Но кардинальных улучшений не жди. [Чиф]
Фотографии:
Блок «Михайловского зажигания» АСУД Махно ,
Катушки и датчик АСУД Махно ,
Две катушки АСУД Махно ,
Датчик АСУД Махно ,
Блок АСУД Чиф ,
Блок и катушки АСУД Чиф

см. так же:

принцип работы «Михайловского зажигания» в журнале «За рулем»: ПЕТЕРБУРГСКИЙ ПРИСПОСОБЛЕНЕЦ (локальная копия)
Адаптивное зажигание. Морской дьявол на бирже труда. Журнал «За рулем» 2005 год
Автоматический микропроцессорный октан-корректор «Силыч»

Автоматический октан-корректор представляет собой автоматическую систему оптимизации угла опережения зажигания.
Выполнен в виде приставки к штатной электронной системе зажигания автомобилей ГАЗ с двигателем ЗМЗ-402.10 (4021.10, 4025.10, 4026.10, 410.10).
Возможна также установка этого варианта на автомобили марки УАЗ с двигателями УМЗ-417, 421.

Опыта по эксплуатации пока не накоплено. 03.2003

Ставишь прорезь маслянного насоса под 30 град, по отношению к оси двигателя,
а прорезь в ножке трамблера — под 45 град. и аккуратно запихиваешь ножку.

Наклонить двигатель (автомобиль), чтобы привод висел вертикально, и опускать вниз в соответствии с инструкцией.

Крайний случай. Снять масляный поддон и заправить хвостовик снизу.
Взаимозаменяемость свечей зажигания

Данные приводятся по кн. В. В. Литвиненко «Электрооборудование автомобилей УАЗ». ЗР, 1998. Зазор между электродами свечей устанавливать в соответствии с требованиями Инструкции для УАЗ (0,8 — 0,95 мм).

см. так же: Расшифровка обозначений свечей зажигания
Рекомендации по выбору свечей зажигания

Будет лучше, если поставить свечи А14 вместо А11.
Температура электродов и изолятора (вокруг центрального электрода) должна быть 500-700 С. Меньше-зарастет нагаром, больше — будет
калильное зажигание (и то, и другое никуда не годится). 11, 14 или 17-это калильное число, чем оно больше, тем тем свеча холодней, т. е. тепло быстрее отводится от изолятора и электродов
к головке блока и при прочих равных условиях температура свечи будет меньше. Измеряется так: свеча ставится на специальный
двигатель и дается полная нагрузка — количество секунд, через которое появится калильное зажигание, и есть калильное число свечи.

Для уаза-11, для Волги-14 на том же бензине и с той же степенью сжатия, а разница в температуре двигателя 70 и 80 град.
и есть еще очень важная вещь в маркеровке свечи — это буква «в». Она означает, что изолятор центрального
электрода «выступает» в камеру сгорания (у А11 изолятор глубоко утоплен). Выступающий изолятор лучше обдувается и поэтому лучше
очищается от нагара; такая свеча намного быстрее высыхает, если ее залить. Есть свечи с биметалическими, платиновыми и др.
электродами — все это, чтобы подобрать тепловой режим при разных нагрузках.

Самое главное, что из всего этого следует — ставь А14В — от нагара очищается лучше, вероятность калильного зажигания меньше. А17В
не советую — могут возникнуть проблемы при длительной работе на холостом ходу или при коротких поездках зимой. У меня стоят А14В-
на изоляторе нет нагара совсем.
Раньше стояли А-11, и с заменой никаких изменений не произошло, так что это всё на любителя и для исправной машины никакой разницы нет.

А-11 ставят под 76. Волги и УАЗы раньше шли со степенью сжатия 6.7. Сейчас УАЗы идут со степенью сжатия 7.0. Так что есть смысл присматриваться к А-14. Буква Д, конечно, нам не подходит. Когда у меня стояля головка под 76 бензин, я по совету шоферов поставил А-14 и свечи имели коричневый цвет. Насколько я знаю, это нормально

У меня свечи A-11 из Энгельса, через 16 ккм свечи были в идеалном состоянии-
на центральном электроде не было даже V-образного прожога. А дело в том, что после
длительной езды я двигатель не сразу выключаю (предписано поработать на х.х.- работает 1 мин
на х.х.), а потом как было предписано для поршневых авиадвигателей (!) прожигаю свечи,
увеличив обороты до 1500-2000 на несколько секунд. И только потом, плавно снизив до х.х.,
выключаю движок. Процедура несложная, но в этом случае ходимость жизнь свечей будет 50000 км как минимум.

Не согласен!
Откуда возьмется увеличение ресурса свечи при увеличении нагрузки на нее?
Современные карбюраторы обеспечивают работу двигателя без образования нагара на
свечах во всех режимах эксплуатации. Кроме того, пользуясь этой методой Вы за
каждые 400 км городского цикла упалите лишнего бензина на сумму эквивалентную комплекту из 4-х свечей.
Прибавьте сюда повышенный износ двигателя. [Юрий Жилин]
Форкамерные свечи, — нужны ли они?

Двигатель работает гораздо мягче.
Больше различий почувствовать не удалось. Вероятно они есть, но фиксировать их
надо уже приборами:).
Главное — не стало хуже.
И свечи эти не настоящие форкамерные (с научной точки зрения). [Радомирыч]

Идея в том чтобы смесь поджигать не искрой, а пламенем из дополнительной
камеры сгорания.
В эту камеру нужна смесь другого состава, след-но спец. карбюратор.
Опять-таки зажигание нужно ставить ранее на неизвестную величину.
И этот, блин, как его…(трамблер -(У)
) ну который от увеличения оборотов увеличивает угол
опережения зажигания при фор-камере должен по-другому работать.
Статейка в Заруле была про эту головку блока, там можно прочесть и подумать,
могут ли свечи заменить сей замечательный девайс. По-моему нет.

Резюме: Не дайте себя облапошить мошенникам! «Форкамерные» свечи — способ
обмануть и ограбить владельцев УАЗов, а также испортить наш любимый автомобиль. [Юрий Жилин]
Как проверить работоспособность индукционной катушки без установки ее на трамблер?

Батарейки как проверяешь? — языком! Вот и тут так же! Лучше, конечно, вольтметром — при резком кручении валика рукой должно
быть не менее 2 В между корпусом и клеммой. Только тряпкой протри, а то во рту противно будет! [Чиф]
Переделка трамблера на бесконтактный своими силами

Решил я как то (разбило вал, а затем и потроха) поменять трамблер, шарился по магазинам в
поисках бесконтакных, а потом вдруг подумал. — Зачем покупать если
можно сделать «свой» из старого Р-119 и подручных средств.

Перебрав кучу документации о типах бесконтактных датчиков применяемых в
промышленности выбрал оптопару как самый простой. Оптопару выдрал из
дохлого мыша (посчитал что самая надежная), установил, залив эпоксидкой
на металлической пластине и привернув к креплению пружины рычага
прерывателя. Светодиод подпитал через сопротивление на 10кОм.
Фотодиод полярно включен между клеймой коммутатора Д и +. Плюс был
взят с того же коммутатора. В качестве шторки применил круглыю
пластину из аллюминия с вырезанными окнами.

Вся система ходит около 6 месяцев. Что зимой, что летом- одним
светом:). Заводиться лучше. Холостые машина держит уверенно.
Разгон и езда в натяг — в норме. Расход топлива остался в прежнем состоянии — 13-14 л /100 км.

НО…
Далее вылезли некоторые глюки.
Искра получается не просто мощной — а очень
мощной. Пробивает штатные провода. Поменял на силикон.
После месяца езды сильно обгорели электороды у свечей А14 неизвестного Российского производителя.
Поставил NGK.
При включении нагрузки (фары и.т.п) двигатель «чихал» (мигал светодиод:().
Пофиксил запитыванием светодиода от стабилизатора КР142ЕН5А и резистора 510Ом.
Помогло.
Далее подумываю заменить коммутатор на микроконтроллерное управление
искрой, благо датчики детонации промышленность уже выпускает для
инжекторных двигателей.
Пермяков Илья
Нужен ли аварийный вибратор

Аварийный вибратор дает непрерывное искрообразование независимо от положения поршней, в результате смесь вспыхивает раньше
необходимого момента, в режиме детонации — результат аналогичен непрерывным ударам кувалдой по поршням с частотой от 500 до 2000 раз в минуту в
каждом цилиндре. Как Вы думаете, какой будет результат? Капремонт с заменой
сломаных колец, расплавленных поршней, прожженых клапанов, погнутых коленвалов, задранных стенок цилиндров.

Задумавшись над вопросом — зачем такая опасная штука нужна в автомобиле — я
пришел к выводу, что, возможно, аварийный вибратор поставлен военными, чтобы
автомобиль после ядерного взрыва (когда выйдет из строя вся электроника, в
т.ч. коммутатор) смог продолжить движение. Я думаю, что если дело дойдет
до ядерной войны, то мне уже будет все равно — сможет автомобиль продолжить
движение или не сможет.

Если хочется повысить живучесть автомобиля, то возить с собой лучше запасной коммутатор (и запасной статор трамблера — (У))
. [Юрий Жилин]

Почувствовал некие «подергивания». После остановки на заправке не смог завестись.
Еще симптом — при включении зажигания стрелка напряжения сразу занимает фикс. положение (когда все исправно, она через пару секунд после этого (катушка заряжается?) должна еще подняться вправо).
Замена коммутатора ситуации не изменила. Отпаялся пресловутый проводок в трамблере. Попытка его нарастить привела к обрыву куска. Запасного трамблера, естественно, нет (надо возить с собой видимо «статор» в запас). Магазины не работают (воскресенье, поздний вечер).
Выручил аварийный вибрвтор. Около ста километров на нем проехал. Машина бежала 80-90, правда подтупливала при попытках резко ускориться. Расход — в разумных пределах. В ногах у пассажира всю дорогу раздавался бодрящий писк.

Ну просто один в один! А вот с аварийным вибратором меня и ждал облом. Вибратор у меня был с завода неисправный. Как же далеко он улетел, после того как я это выяснил. А дальше несколько часов с троссом в руках. Теперь с собой вожу статор катушку комутатор…
Все-таки лучше возить с собой дубликаты, надежней как-то.

Датчик напряжения состоит из ротора и статора. Закрепите болтом пластину октан-корректора на корпусе датчика-распределителя. 6. Установите крышку датчика-распределителя, проверьте правильность установки проводов зажигания к свечам в соответствии с порядком работы цилиндров двигателя 1–2–4–3, считая против часовой стрелки. После каждой установки зажигания проверяйте точность установки момента зажигания, прослушивая работу двигателя при движении автомобиля.

Система зажигания на УАЗ 469

Используется такой режим, если запускать двигатель стартером. Зажигания на УАЗ имеют несложную конструкцию. Бесконтактное зажигание более удобное в использовании, чем контактное.

С противоугонным запорным устройством, с блокировкой против повторного включения стартера без предварительного выключения зажигания и с подсветкой гнезда. Блокировочное устройство против повторного включения стартера не должно допускать повторного поворота ключа из положения I (зажигание) в положение II (стартер).

Работа двигателя автомобиля невозможна без правильно установленного момента зажигания. Поверните корпус трамблера, пока средняя метка на его корпусе не совместится с меткой на двигателе. Например, для автомобиля ВАЗ-2106 коммутатор можно установить в свободное место между бачком омывателя и левой фарой. Просверлите 2 дырки и прикрутите коммутатор саморезами. Правильная установка угла опережения зажигания в бесконтактной системе зажигания дает возможность эксплуатировать автомобиль в комфортных условиях. Установите коленчатый вал в положение, которое соответствует углу опережения зажигания в 5 градусов. Проверьте порядок подсоединения высоковольтных проводов цилиндров двигателя.

Подводное зажигание УАЗ схема

А можно пойти дальше, выкинуть штатный жгут, систему ЭПХХ и на место вариатора под капотом установить коммутатор. Вывод добавочного сопротивления «к реле стартера» в некоторых вариантах проводки подключается к дополнительным контактам на замке зажигания, а не к реле стартера. Катушка — для контактной системы зажигания! Интересным дополнением к системе зажигания с трамблером АТЭ-2 и датчиком Холла станет коммутатор 962.3734 в комплекте с датчиком детонации (автоматическим октан-корректором). Датчик детонации подключается к 7ой ноге коммутатра, которая обычно не используется. Суть в том, что восьмерочный трамблер на восьмерочном моторе стоит «с жопы» двигателя и имеет привод от распредвала.

В трамблёр помещается пара датчиков Холла расположенных под 90 град. относительно друг друга. На ось надевается пластина «бабочка», она при движении в датчиках Холла поочерёдно формирует импульсы. Трамблёр сгодится любой, главное чтобы он подходил по типу привода и был исправным.

Рекомендации по настройке трамблера Можно ли на УАЗ поставить трамблер от Волги Опыт эксплуатации трамблера с датчиком Холла (статья) Как изолировать от воды трамблер? Переделка бесконтактного зажигания на контактноеЛегко переделал все электронное зажигание на 31519 с мотором 3 л.1. Штатный электронный распределитель зажигания заменяется на механический Р 119-Б;2. Штатная катушка зажигания заменяется на Б-117 А;3. Штатные коммутатор и вариатор просто удаляются;4. Если контактная система зажигания, то возможен износ подшипника в распределителе зажигания или неправильно выставленный зазор между контактами. Выставляешь кривым стартером бегунок трамблера на первый цилиндр, а среднюю метку на шкиве КВ(ЗМЗ 402) или первую по ходу шкива(двигатели УМЗ) напротив штивта. Предназначена для установки на автомобили «ГАЗель» и «Волга» с карбюраторным двигателем ЗМЗ-4026.10 взамен штатной системы зажигания.

ШАГ 4: Подключение проводки и установка коммутатора. Вставляем впровода в трамблер.

Пособие по замене трамблера с приводом маслонасоса

Отключите зажигание и демонтируйте крышку трамблера, к ней подключены наконечники и высоковольтные кабеля. Затем от распределительного механизма надо отключить провод, подсоединенный к коммутатору. Взяв гаечный ключ на 13, выкрутите две гайки, фиксирующие устройство и демонтируйте с силового агрегата механизм вместе с приводом маслонасоса.

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Также бесконтактные системы оборудуются электромагнитным девайсом, который дает возможность добиться более стабильного функционирования двигателя. Одним из основных нюансов в плане обслуживания является необходимость периодической смазки привода распределителя — не реже, чем каждые 10 тысяч км пробега. После этого с распределительного механизма следует снять крышку.

Что бы трамблер встал в привод нужно добиться совпадения выступов на муфте снизу трамблера с прорезями на валике привода. На установленном трамблере должен отсутствовать зазор между пластиной октан-корректора и самим корпусом привода.Снимаем крышку нового трамблера. Для этого откручиваем крестовой отверткой 2 винта. Бегунок должен смотреть на моторный щит.Дело в том, что у трамблера АТЭ-2 нумерация 1го цилиндра не совпадает с нумерацией штатного трамблера. Ставится на штатное место без переделок.ШАГ 4. Подключение проводки и установка коммутатораНичего сложного нет. Если используется комплект от ВАЗ-21074, то без колодок будут всего 3 контакта.

Основными составляющими системы контактного типа являются батарея, КЗ, привод, свечки, конденсатор, а также прерыватель с распределителем. Система бесконтактного зажигания, которая называется транзисторной. В отличие от двух вышеописанных систем, система электронного зажигания характеризуется сложным устройством, которое обеспечивает работоспособность не только момента, но и других параметров.

8000 км. Подтягивают гайки трамблера и крепления контактов проводов. Смазка втулки ротора. 2. Снять пластиковую крышку с трамплина и убедиться в совпадении электрода бегунка с насечкой на крышке.

Любая система зажигания бесконтактная в основном отличается только производителем и обладает следующими конструктивными особенностями — это датчик-распределителя или попросту трамблер, свечи и катушка зажигания, резистор (отвечает за сопротивление), аварийного вибратора и коммутатора.

Трамблер имеет простое устройство, состоящее из корпуса, крышки (обычно пластмассовую), 2 регулятора, валика и датчика напряжения, а также корректора. Датчик напряжения имеет ротор и статор. На них имеются специальные метки для, того чтобы выставить начальное зажигание (первичное).

Катушка зажигания имеет сопротивление первичной обмотки 0,43 Ом и вторичной 13000-13400 Ом, при температуре около 25. Максимальное напряжение до 30000 В на вторичной обмотке.
Транзисторный коммутатор представляет собой простейший прибор, состоящий из корпуса с платой, а аварийный вибратор имеет те же части что и последний, но он вступает в работу при отказе коммутатора.

При каких условиях проводить ТО

Как правило, зажигание нуждается в обслуживании по мере обнаружения неисправности, но по регламенту рекомендуется по пробегу. 8000 км. Подтягивают гайки трамблера и крепления контактов проводов. 16000 км. Осмотр состояния визуально, очистка видимых элементов от загрязнений. Смазка втулки ротора. 50000 км. Очистка подшипников и закладка новой смазки, очистка всех деталей от грязи, протяжно контактов проводки.

Как выставить нужную точку зажигания.
1. Поршень 1- го цилиндра обязательно должен находиться в верхней мёртвой точке, этого добиваются путем прокрутки распредвала, при этом следят за метками, они должны совпадать.

2. Снять пластиковую крышку с трамплина и убедиться в совпадении электрода бегунка с насечкой на крышке. 3. Пластина корректора затягивается с помощью болта к корпусу, затяжка производится, пока указатель не окажется посередине размеченной шкалы. 4. Пластина ослабляется, при помощи удерживающего её болта. 5. Поворачивая корпус трамблера, и одновременно удерживая бегунок, следить за метками на роторе и статоре (они должны совпасть), после чего пластинка снова затягивается. 6. Собрать все в обратном порядке и проверить автомобиль на точность момента зажигания.

Прогревается двигатель до рабочей температуры (80-90 градусов), затем выбрав ровный и прямой участок дороги, резким нажатием на педаль газа, разгоняем автомобиль. Услышав незначительную детонацию, делаем вывод о том, что регулировка сделана правильно. При ощутимо большей детонации или её нет совсем, производят следующие манипуляции — поворачивает корпус по часовой стрелке при отсутствии и против, при значительной детонации.

Крышку. Бегунок должен располагаться против ввода «1» внутри нее. Если нет, то проверните коленчатый вал на 180 градусов. Установите октан- на «0». Затяните болтом указатель к корпусу датчика-распределителя зажигания так, чтобы он совпал со средней риской октан-корректора. Слегка отпустите болт крепления пластины к корпусу датчика-распределителя.

Поверните осторожно корпус, придерживая бегунок пальцем против его вращения, чтобы устранить в приводе зазоры, до совмещения острия лепестка на статоре и красной метки на роторе в одну линию. Зафиксируйте пластину октан-корректора болтом к корпусу датчика-распределителя.

Поставьте на место крышку датчика-распределителя. Проверьте установку поводов зажигания согласно порядку работы цилиндров 1-2-4-3, отсчитывая против часовой стрелки. После установки момента зажигания проверьте правильность его в движении.

Заведите двигатель, прогрейте до рабочей температуры (80 градусов). На прямом участке дороги, двигаясь со скоростью 40 км/ч, резко нажмите на акселератор. Если на скорости 55-60 км/ч будет ощущаться кратковременная детонация, то момент на бесконтактном зажигании выставлен правильно. В случае сильной детонации следует повернуть датчик-распределитель на 0,5-1 деление по шкале октан-корректора против часовой стрелки. Если детонация полностью отсутствует, то увеличьте угол опережения, повернув датчик-распределитель по часовой стрелке. Деление шкалы соответствует углу в 4 градуса на коленчатом вале двигателя.

Источники:

  • Как правильно установить трамблер на уаз 417
  • Схема бесконтактной регулировки зажигания

Регулировка бесконтактной системы зажигания на автомобилях УАЗ должна проводиться с высокой точностью. Допускаемые ошибки при установке зажигания приводят к увеличению расхода топлива и уменьшению мощности двигателя.

Инструкция

Установите автомобиль на ровную горизонтальную площадку и затормозите стояночным тормозом. Поршень первого цилиндра установите в положении верхней мертвой точки. При этом должны совместиться отверстия М3 (5 градусов до ВМТ) на шкиве коленвала и штифт на крышке распределительных шестеренок.

Снимите пластмассовую крышку с корпуса датчика-распределителя. Удостоверьтесь, чтобы электрод бегунка стоял строго напротив вывода на крышке. Этот вывод промаркирован цифрой 1 и предназначен для провода свечи первого цилиндра.

Болтом со вставленным в него указателем притяните пластину октан-корректора датчика-распределителя к корпусу привода. При этом указатель должен совпадать с центральным делением шкалы октан-корректора.

Ослабьте болт крепления пластины октан-корректора к датчику-распределителю. Удерживая бегунок для устранения зазоров в приводе, аккуратно поворачивайте корпус до тех пор, пока красная линия метки на роторе и острие лепестка на статоре не совместятся в одну линию. Затяните болт крепления пластины октан-корректора на датчике-распределителя.

Контактная система зажигания УАЗ, состав и общее устройство, контактная система зажигания, контактная. Порядок установки зажигания на автомобиль УАЗ Электронная схема зажигания на УАЗ

Шаг 1. Подготовка

Общий вид комплекта АТ2:

Еще необходим, кроме самой системы, комплект шоферского инструмента. Как минимум потребуются: рожковые ключи на 8, 10, крестовая отвертка и «кривой» стартер (если сделан лифт кузова или нет возможности использовать «кривой» стартер — нужно то, чем можно будет крутить двигатель) .

Шаг 2. Демонтаж родного датчика трамблера (далее — травер) и катушки зажигания

Перед снятием родной резины необходимо провернуть двигатель, чтобы совместить метку на «5о на НТК 1-го цилиндра» со штифтом на блоке. Вращаем двигатель по часовой стрелке, совмещаем метки и затем снимаем крышку травера. Если ползунок направлен в сторону блока цилиндров, то можно демонтировать родную резину. Если нет, ползунок направлен в противоположную сторону блока, нужно провернуть двигатель еще на один оборот. Теперь ползунок смотрит на двигатель.

Для демонтажа резины снимите высоковольтные провода и шланг вакуумного регулятора и ключом на 10 поверните болт крепления пластины октан-корректора к корпусу привода и, покачивая резину, вытащите ее. В том случае, если формы рук не хватает, достаем шлицевой отверткой снизу пластины октан-корректора, и, опираясь на привод, сдвигаем резинку вверх.

Затем снимите штатную катушку зажигания. Откручиваем 2 гайки и снимаем провода с выводов. Сама катушка прикручена 2 винтами к моторному щиту.

Этап 3. Установка новой катушки зажигания и трамбовки .

Перед установкой новой резины необходимо установить на нее пластину октан-корректора. Эта пластина не имеет фиксированного положения на корпусе траверсы. Место первичной установки немного левее корпуса вакуумного регулятора, если смотреть на резинку сверху. Надев пластину на корпус, и выставив ее с примерным расположением, 10 затяните на ней гайку. Таким образом, пластина обжимает корпус как хомут.

ВНИМАНИЕ (!) — Не прилагайте чрезмерных усилий, этот материал очень хрупкий!

Окончательно положение таблички выбирается уже во время выставки двигателя на двигателе.

Теперь резина готова к установке на двигатель. Что бы резина не вставала в привод, надо добиться совпадения выступов на муфте снизу траверы с прорезями на приводном ролике. Расположите резину рядом с приводом и, поворачивая муфту рукой, добейтесь образцового выступа с прорезью на ролике.

ВНИМАНИЕ (!) — Выступы на муфте совпадают с прорезью только в том же положении, т.к. выступы смещены от осевой линии.

Вставляем резину в привод и, выворачивая сбоку, в сторону совпадения муфты с приводным роликом. На установленной резине не должно быть зазора между пластиной октан-корректора и самим корпусом привода.

Снимите крышку нового траверса. Для этого откручиваем крестовой отверткой 2 винта. Бегунок должен смотреть на моторный щит.

Дело в том, что у травера АТЭ-2 нумерация 1-го цилиндра не совпадает с нумерацией штатного травера. Вывод 1-го цилиндра у нового травера над крышей датчика Холла (на крышке цифра «1» — это означает 1-й цилиндр). Это объясняется тем, что сцепка травера АТЭ-2 развернута на 180°.

Затем, поворачивая корпус травера, добиваемся, чтобы разъем 1-го цилиндра на крышке совпал с контактом бегунка. Другими словами, момент воспламенения смеси в первом цилиндре. Это будет начальный воз. Ездить на нем, естественно, нельзя, но завести двигатель для регулировки уже можно. С рук заворачиваем болт крепления пластины октан-корректора к корпусу привода.

Теперь установите новую катушку зажигания. Поставить на штатное место без переделок.

Шаг 4. Подключение проводки и установка выключателя

Ничего сложного. Если используется комплект от ВАЗ-21074, то никаких колодок не будет 3 контакта. Т.к. в разных схемах эти провода разного цвета, напишу их номер. Думаю слева направо по номеру контактов выключателя (расположение выключателя как на 1-м фото).

Провод от контакта №3 (цвета чаще синий или синий с красной полосой) подключается к плюсовому разъему катушки зажигания. На катушке это гнездо чаще обозначается знаком «+» или «б», или «ват». К этому же разъему нужно подключить «+» от штатной катушки.

Провод от контакта №5 (чаще коричневый или черный, это самый короткий «хвост») подключается к любой «массе»

Провод от последнего контакта №6 (чаще коричневый с красным или коричневый с синим) подключается ко второму разъему на катушке зажигания. Может обозначаться как «К», «ВК» или «РУП». На этот же разъем катушки подключается провод от блока управления ЭПХХ (если есть).

2 Соединительные колодки подключаются к выключателю и выходу датчика Холла на щебень.

Вставьте провода в резину. Порядок подключения 1-2-4-3, начиная с выхода 1-го цилиндра. Должно получиться так:

Осталось найти место к выключателю, ибо длина проводов не позволяет поставить его на штатное место. Если машина не участвует в соревнованиях, можно поставить переключатель рядом с блоком предохранителей. Достаточно надежное и доступное место. Проложил провода и закрепил выключатель под приборной панелью В ногах переднего пассажира.

Так же стоит отметить, что не все цифровые тахометры, работавшие по штатной схеме транзистор-свиттер, могут работать с датчиком холла.

Осталось только отрегулировать уз и затянуть болт крепления пластины октан-корректора.

ПРИЛОЖЕНИЕ. Схема зажигания ВАЗ-21089

25 — Катушка зажигания

23 — Блок управления ЭПХХ

27 — Выключатель

На любом автомобиле возможно воспламенение горючей смеси в цилиндрах силового агрегата. Для обеспечения нормального КПД двигателя необходима правильная настройка (СЗ). Кроме того, все элементы, включая катушку, кузов автомобиля УАЗ и другие узлы должны быть всегда в рабочем состоянии.

[Скрыть]

Описание СЗ на УАЗ

Как производится установка, настройка и регулировка цепи зажигания на АУЗ 417 или любой другой? Об этом мы расскажем ниже. Но для начала разберемся в принципе с работой узла, а также с разновидностями СЗ.

Принцип работы СЗ.

СЧ Схема и обозначение ее элементов для старых двигателей УАЗ

Как уже было сказано, зажигание на УАЗ выполняет одну из основных функций при запуске силового агрегата. Благодаря этой системе осуществляется процедура воспламенения топливно-воздушной смеси в цилиндрах силового агрегата путем подачи искры. Искра подается напрямую, каждый из цилиндров устанавливается на одну и ту же свечу. Все эти НЯ работают в режиме заказа, воспламеняя горючую смесь в требуемый промежуток времени. Также необходимо учитывать, что система зажигания на автомобилях обеспечивает не только подачу искры, но и определяет ее силу.

Аккумулятор транспорта не способен вырабатывать напряжение и ток, необходимые для воспламенения смеси, так как данное устройство вырабатывает ток только определенной силы. Открывает систему зажигания, целью которой является увеличение мощности аккумулятора машины. В результате использование СЗ АКБ позволяет передать на свечу достаточное напряжение для воспламенения смеси.

Типы систем зажигания

Бесконтактная схема СЗ с коммутатором для УАЗ

На сегодняшний день выделяют три основных типа систем зажигания, которые можно установить на автомобиль:

  1. Контакт СЗ. Он считается морально устаревшим, но продолжает успешно применяться на автомобилях отечественного производства. Принцип работы заключается в том, что система выдает необходимый импульс, который появляется благодаря работе распределительного компонента. Само устройство простое, и это плюс, ведь в случае поломки водитель всегда сможет провести диагностику и ремонт самостоятельно. Стоимость сменных компонентов не высока. Основными узлами системы контактного типа являются аккумулятор, шлейф, привод, свечи, конденсатор, а также прерыватель с распределителем.
  2. Система, называемая транзистором. Этот тип оснащен многими транспортами. По сравнению с представленным выше видом система характеризуется рядом преимуществ. Во-первых, образующаяся искра имеет большую мощность за счет повышенного уровня напряжения во вторичной обмотке катушки зажигания. Во-вторых, бесконтактная система оснащена электромагнитным устройством, позволяющим обеспечить стабильную работу, а также передачу энергии на все узлы. В итоге при правильной настройке ДВС это позволяет не только увеличить мощность работы, но и сэкономить топливо. В-третьих, это удобство в плане обслуживания узла. Чтобы обеспечить работоспособность в течение длительного времени, после настройки и установки привода травера этот элемент необходимо время от времени смазывать. Для обеспечения нормальной работы элемент смазывают каждые десять тысяч километров пробега. Что касается недостатков, то это сложность ремонта. Отремонтировать само устройство нереально, для этого требуется специальное диагностическое оборудование, которых всего сто.
  3. Еще один вариант СЗ — электронный, который на сегодняшний день является наиболее технологичным и дорогим, поэтому им оснащают новые транспорты. В отличие от двух вышеописанных систем, система электронного зажигания отличается сложным устройством, обеспечивающим выполнение не только момента, но и других параметров. В настоящее время электронными системами оснащены все современные автомобили. Ключевым преимуществом является более упрощенная процедура регулировки опережения вперед, а также отсутствие необходимости периодически проверять контакты на предмет окисления. На практике топливно-воздушная смесь в двигателях ZZ с электронным управлением почти всегда сгорает полностью.
    У этого типа тоже есть свои минусы, в частности, в вопросе ремонта. Своими руками произвести его нереально, так как для этого нужно оборудование. Подробная инструкция по регулировке зажигания с помощью лампочки представлена ​​в видео ниже.

Как поставить?

Как после подключения производится установка зажигания для правильной работы мотора?

В каком порядке правильно установить настройку узла, читайте ниже:

  1. Для начала транспорт необходимо зафиксировать на месте, включить ручной тормоз. Поршень первого цилиндра необходимо установить в верхнюю мертвую точку, учтите, что отверстие на шкиве коленчатого вала должно совпадать с меткой, которая находится на крышке распределительной шестерни.
  2. С распределительного устройства нужно демонтировать крышку. Сделав это, вы увидите ползунок, который находится напротив входа 1, внутри крышки. Если его нет, то необходимо провернуть коленчатый вал на 180 градусов и поставить октан-корректор на 0. С помощью гаечного ключа подтянуть стрелку к корпусу регулятора дозатора так, чтобы она совместилась со средней меткой у октан-корректора. Винт крепления пластмассы к корпусу распредвала немного высвобождается.
  3. Осторожно поверните корпус, удерживая бегунок пальцем, чтобы он не вращался. Так можно устранить зазоры в диске. Корпус поворачивается до момента, пока острая часть лепестка на статоре не совместится с красной риской на роторе. Пластина Закрепите винт на корпусе контроллера.
  4. Следующий шаг — установка крышки контроллера на место и диагностика. Они должны быть установлены в соответствии с порядком функционирования цилиндров, то есть первого, второго, четвертого, третьего. Когда момент зажигания установлен, необходимо провести диагностику правильности во время езды.
  5. Запустите силовой агрегат и прогрейте его минут десять, пока температура не станет около 80 градусов. Двигаясь по ровной и прямой дороге со скоростью около 40 км/ч, резко нажмите на педаль газа. Если при наборе скорости до 60 км/час вы почувствуете или услышите детонацию, она должна быть кратковременной, значит все сделано правильно. Если детонация очень сильная, распределительный регулятор необходимо повернуть на половину или одно деление против часовой стрелки. При отсутствии детонации установленный угол опережения необходимо увеличить, то есть вращать регулятор по часовой стрелке.

Крышка. Ползунок должен располагаться напротив входа «1» внутри него. Если нет, проверьте коленвал на 180 градусов. Установить октан на «0». Подверните указатель к корпусу датчика зажигания так, чтобы он совпал со средней риской октан-корректора. Слегка ослабьте болт крепления пластины к корпусу датчика дозатора.

Аккуратно повернуть корпус, придерживая пальцем бегунок против его вращения, для устранения зазоров в приводе, до совмещения обшивки на статоре и красной метки на роторе в одну линию. Закрепите пластину октан-корректора болтом на корпусе датчика дозатора.

Установите крышку датчика на место. Проверить установку причины зажигания по порядку работы цилиндров 1-2-4-3, считая против часовой стрелки. После установки момента зажигания проверьте его правильность в движении.

Завести двигатель, прогреть до рабочей температуры (80 градусов). На прямом участке дороги, двигаясь со скоростью 40 км/ч, резко нажмите на педаль газа. Если кратковременная детонация будет ощущаться на 55-60 км/ч, то момент на бесконтактном зажигании выставлен правильно. В случае сильной детонации датчик распределителя следует повернуть на 0,5-1 деление по шкале октан-корректора против часовой стрелки. Если детонация полностью отсутствует, то увеличивают угол опережения, поворачивая датчик-распределитель по часовой стрелке. Деление шкалы соответствует углу 4 градуса на коленчатом валу двигателя.

Источники:

  • Как установить резину на УАЗ 417
  • Схема бесконтактной регулировки зажигания

Регулировка бесконтактной системы зажигания автомобилей УАЗ должна выполняться с высокой точностью. Допускаемые ошибки при установке зажигания приводят к увеличению расхода топлива и снижению мощности двигателя.

Инструкция

Установите автомобиль на ровную горизонтальную площадку и затяните стояночный тормоз. Поршень первого цилиндра установите в положение верхней точки. При этом отверстия м3 должны совпадать (5 градусов по НТТ) на шкиве коленчатого вала и штифте на крышке шестерни распредвала.

Снимите пластиковую крышку с корпуса датчика дозатора. Следите за тем, чтобы бегунковый электрод стоял строго напротив вывода на крышке. Этот вывод помечен цифрой 1 и предназначен для провода свечи первого цилиндра.

Болт с вставленной в него стрелкой, притяните пластину октан-корректора дозатора к корпусу привода. При этом стрелка должна совпадать с центральным делением шкалы октан-корректора.

Ослабить болт крепления пластины октан-корректора к датчику распределителя. Удерживая ползунок для устранения зазоров в приводе, плавно поворачивайте корпус до тех пор, пока красная линия метки на роторе и кончик лепестка на статоре не будут контролироваться в одну линию. Затяните болт крепления пластины октан-корректора на датчике распределителя.

Порядок зажигания на УАЗе зависит от схемы, имеющей отличительные особенности Для каждого типа системы зажигания.

Как выставить зажигание

Чтобы правильно отрегулировать и выставить зажигание на УАЗ необходимо соблюдать последовательность действий, которая предусмотрена в руководстве по ремонту.

Перед началом регулировки системы зажигания необходимо установить автомобиль на смотровую яму или специальную площадку для ремонтных работ и включить ручной тормоз. Колесные механизмы автомобиля должны быть зафиксированы стопором или упором. Блок питания должен быть отключен.

После этого можно переходить к установке зажигания. Для этого необходимо зафиксировать поршень первого цилиндрического элемента в положении высшей мертвой точки. При этом необходимо проверить, чтобы отверстие на шкиве коленчатого вала совпадало со штифтом на крышке шестерни распределительного вала. Необходимо немного опустить болт крепления, расположенный на пластине, к корпусу датчика распределительного оборудования.

Затем следует снять крышку с распределительного устройства и провернуть коленчатый вал на 180°. Октан-корректор должен быть в нулевом положении. Затем необходимо подтянуть указатель к корпусу датчика распределительного механизма так, чтобы его положение совпало с ричком октан-корректора.

После этого настраиваем ползунок, вращая его против часовой стрелки. Это поможет устранить зазоры в накопителе. Когда точка на статоре совпадет с меткой красного цвета, можно закрепить пластину болтом.

Затем необходимо установить крышку датчика КРУ и проверить правильность установки линий зажигания по методике работы цилиндрических механизмов (1-2-4-3). Считать надо в направлении против часовой стрелки. Настройка зажигания на УАЗе завершена.

Если при увеличении скорости до 50-60 км/ч водитель почувствует кратковременную детонацию, значит, процедура была выполнена правильно.

В том случае, если детонации нет, нужно увеличить угол опережения, повернув датчик по часовой стрелке.

Как проверить катушку зажигания

Проверка требуется в следующих случаях:

  • Механизм не глохнет при выключении зажигания.
  • Произошло короткое замыкание.
  • Вышли свечи систем зажигания.
  • Катушка нагревается, из-за чего система перегружена.

Для проверки катушки зажигания необходимо выключить силовой агрегат и открыть капот. Затем нужно найти катушку. Для этого рекомендуется пройти по проводам, которые идут от распределительного механизма с обратной стороны. После этого нужно отсоединить 1 высоковольтный провод от свечи зажигания. Перед процедурой нужно дождаться полного остывания двигателя. Для этого может потребоваться 15-25 минут.

Затем следует демонтировать свечу со специальной насадкой. Делать это нужно аккуратно и следить, чтобы в отверстие не попал мусор, т.к. это приведет к неисправности силового агрегата. Вам нужно подключить провод обратно к свече. Для выполнения этой операции рекомендуется использовать пассатижи с изолированными ручками.

После этого нужно дотронуться резьбовой стороной свечи до голого металла. При включенном зажигании все элементы электрооборудования автомобиля начнут работать, значит катушка исправна. Водитель, выполняющий ремонтные работы, должен увидеть искру синего цвета. Если это не так, значит, система неисправна. Если возникает искра оранжевого цвета, значит, имеется недостаточное количество напряжения. Причиной этого может быть плохой контакт, слабый ток или дефекты корпуса катушки.

Другой способ проверки подключения катушки зажигания:

  1. Снимите катушку с автомобиля. Для этого необходимо отсоединить провода распределительного оборудования, с помощью ключа снять крепления с корпуса катушки.
  2. Определить состояние механизма с помощью омметра. Нужно прикоснуться первичкой к первичной обмотке, прикасаясь одновременно к 2 контактам. После этого нужно измерить состояние вторичной обмотки и сравнить полученные показатели с заводскими, что есть в руководстве по ремонту.

Перед началом работы необходимо установить транспорт на ровную поверхность и зафиксировать его специальными стопорными устройствами. При проверке прибора рекомендуется носить защитную одежду (маску и очки, а также перчатки).

Как подключить замок зажигания

Замена замка зажигания предполагает демонтаж старого и установку нового механизма с последующим его подключением. Чтобы снять старый замок, вам понадобится крестовая и плоская отвертки.

Порядок демонтажа старого замка транспортной системы:

  1. Снимите крепеж с нижней облицовочной панели рулевой колонки.
  2. Вставьте ключ в замок и установите его в нулевое положение, при котором рулевой механизм будет заблокирован.
  3. Снимите рулевую колонку.
  4. Отвернуть болты крепления замка зажигания.
  5. Вставьте плоскую отвертку в небольшое технологическое отверстие и нажмите на фиксатор, удерживающий замок.
  6. Столкните замок с места приземления.
  7. Отсоедините все провода системы.
  8. Установите новый замок, подключите провода и соберите механизм, выполнив все действия в обратном порядке.

Все провода подключаются в направлении по часовой стрелке.

К выходу №50 нужно подключить провод красного цвета, отвечающий за стабильную работу пускового устройства.

К выходу №15 нужно подключить провод синего цвета с черной полосой, отвечающий за обогрев салона автомобиля.

К выходу номер 30 подключен розовый провод, а к 30/1 — коричневый.

Разъем INT должен быть подключен к черному проводу, отвечающему за работу. габаритные огни и фары.

После того, как все провода подсоединены, необходимо подключить к клемме аккумуляторную батарею. К верхней части терминала должен быть подключен черный провод. Затем нужно запустить двигатель и проверить исправность и работоспособность всей системы зажигания. Сначала рекомендуется проверить работу электроприборов, а затем исправность пускового механизма.

Если все провода подключены правильно, то при нулевом положении системы зажигания все элементы электрооборудования будут отключены. При повороте ключа в первое положение активируется работа системы, управляющей двигателем внутреннего сгорания, установкой генератора, фар и сигналов блокировки, а также омывателей и очистителей стекол. При переводе ключа во второе положение срабатывает стартер, шток противоугонной системы смещается и убирается при изменении положения.

Если этого не произошло, значит провода подключены неправильно. Необходимо разобрать механизм и повторить процедуру подключения.

Схема зажигания

Схема зависит от типа системы зажигания IAS-3151. Для того чтобы правильно настроить контактное, бесконтактное, электронное или подводное зажигание своими руками, необходимо воспользоваться инструкцией по ремонту.

Контакт

Схема подключения контактной системы включает такие элементы как:

  • Замок. Он расположен на корпусе рулевой колонки и необходим для контроля протекания тока между аккумулятором транспорта и зажиганием.
  • Аккумулятор. В момент, когда двигатель заглушен, источником питания всего электрооборудования является аккумуляторная батарея. Дополняет уровень электроэнергии, вырабатываемой генераторной установкой, если она выдает напряжение ниже 12 В.
  • Распределительное устройство. Он посылает ток высокого напряжения от катушки через ручку распределительного механизма по очереди на каждую из свечей системы.
  • Конденсатор. Он расположен на корпусе распределительного вала и предупреждает появление искры между разомкнутыми контактами системы, предохраняя их от подгорания.
  • Свеча зажигания. Ток высокого напряжения движется по центральному электроду этих механизмов. Между центральным и боковым электродом возникает искра между центральным и боковым электродом, которая зажигает горючую жидкость в цилиндрическом устройстве.
  • Привод. Распределительный механизм оснащен приводом прямого типа от распределительного Вала. Скорость вращения такого оборудования составляет 50 % от частоты вращения коленчатого вала.
  • Центробежный регулятор. Необходимо установить нужный угол дуления в зависимости от ротора двигателя. В этот механизм входят грузы, которые, вращаясь, воздействуют на пластину с контактами прерывателя.
  • Катушка. В его конструкцию входят 2 изолированных обмоточных провода, которые намотаны на сердечник из мягкой стали. Процесс сжатия магнитных полей вокруг первичной обмотки формирует во вторичной обмотке ток высокого напряжения, проходящий через распределитель к свечам системы зажигания.

Когда водитель поворачивает ключ зажигания, ток низкого напряжения аккумулятора поступает на первичную обмотку катушки. После этого он начинает формировать магнитное поле. За счет вращения силового агрегата от пускателя контакты кулачкового прерывателя размыкаются. В этот момент магнитное поле начинает исчезать, а силовые линии и витки обмоток образуют ток высокого напряжения. Возникший импульс поворачивается на крышку корпуса распределителя, и искровой заряд воспламеняет топливно-воздушную смесь в цилиндрическом устройстве мотора.

Бесконтактный

Для того чтобы установить момент бесконтактного зажигания на УАЗ, необходимо подготовить следующие инструменты:

  • комплект ключей;
  • крестовая отвертка

  • ;
  • стробоскоп;
  • защитная одежда в виде очков и масок;
  • Стопорные механизмы для колес.

Перед началом подключения необходимо надеть защитную одежду и установить автомобиль на ровную поверхность и зафиксировать его колеса с помощью специальных стопоров.

Для начала нужно поставить риски на крышку клапанов и совместить все метки. После этого выверните свечу первого цилиндрического механизма двигателя и снимите крышку с главного распределителя. Если вытащить свечу первого цилиндра, то можно отследить ход поршневой части мотора.

Затем необходимо вставить в зажим Длинную отвертку и провернуть коленчатый вал за храповик по часовой стрелке, установив его в положение высшей мертвой точки. Это поможет вытолкнуть отвертку обратно из колодца. Метку на шкиве следует выставить напротив длинных рисков на корпусе силового агрегата.

После этого нужно ослабить контактную гайку, которая прижимает рубль к блоку цилиндров. Вращая корпус, необходимо установить одну из прорезей в зазор датчика Холла. При этом контакт подвижного типа бегунка должен полностью совпасть с боковым контактом под номером 1 на крышке травера, корпус которого необходимо повернуть в устойчивое положение и зафиксировать с помощью монтажной гайки. .

Затем следует затянуть гайку крепления и установить крышку со свечами на место.

Когда все работы выполнены, нужно завести двигатель, прогреть его до температуры +50. ..+60°С и отрегулировать бесконтактное зажигание с помощью стробоскопа.

Стробоскоп необходимо подключить к траверу. Это обеспечит одновременные вспышки для образования искры в цилиндрах. Направив лампу на шкив, можно хорошо увидеть положение метки шкива и его изменение при увеличении числа оборотов двигателя.

При нахождении поршня первого цилиндрического механизма в положении высшей мертвой точки рекомендуется совместить насечку шкива коленчатого вала с первой длинной риской. Эта риск находится на крышке узла газораспределительного механизма. Это поможет обеспечить нужный угол опережения впрыска топливной жидкости при секундной риску 5°.

Электронная

В электронной системе зажигания отсутствует механическое перемещение элементов. Работу этой системы обеспечивают специальные датчики и блок управления. Это позволяет повысить показатели силового агрегата транспорта и снизить средний расход топливной жидкости.

Для того чтобы установить зажигание электронного типа, необходимо перевести в положение верхней мертвой точки 4 цилиндра двигательной части. Для этого нужно будет проверить храповик коленвала до совпадения меток штампа.

После этого необходимо демонтировать резину, свечи и катушку, поставить новую проводку и установить высоковольтную катушку. Затем можно прикрепить выключатель к щитку моторного отсека и вкрутить новые свечи зажигания.

Провода высокого напряжения должны быть присоединены в соответствии с порядком работы цилиндрических механизмов (1-3-4-2).

К разъему под номером 1 необходимо подключить коричневый провод. К разъему под номером 2 — черный. К разъему под номером 3 подключается провод белого цвета, а к номеру 4 — синего.

Чтобы правильно выставить зажигание, необходимо подготовить контрольную лампу, ключ на 13 и специальный ключ для коленвала. Перед началом работы необходимо заглушить двигатель и дать ему остыть. После этого необходимо отключить минусовую клемму двигателя.

Затем нужно установить первый цилиндр в положение зажигания. Совместите метку на шкиве с меткой на приводе газораспределительного механизма.

УАЗ-469В систему зажигания автомобиля Б входят: катушка зажигания, прерыватель зажигания, свечи зажигания, провод и замок зажигания. Первичная цепь системы зажигания питается от аккумулятора или генератора.

Система зажигания автомобиля УАЗ-469Б, устройство устройство и принцип работы.
Схема системы зажигания УАЗ-469Б.

Трансформатор, преобразующий низкое напряжение первичной цепи в высокое напряжение вторичной цепи. При работающем двигателе ток в первичной обмотке катушки проходит через добавочный резистор, расположенный в изоляторе между лапами скоб крепления катушки. При запуске стартера этот резистор автоматически отключается и ток в первичную обмотку поступает, минуя ее, что достигается усилением искры и облегчением запуска двигателя.

Имеет центробежный и вакуумный регуляторы, автоматически изменяющие угол опережения зажигания, и октан-корректор для ручной регулировки угла зажигания в зависимости от октанового числа используемого бензина. Центробежный регулятор изменяет угол зажигания в зависимости от частоты вращения коленчатого вала или валика распределителя.

Характеристики центробежного регулятора.

Частота вращения ролика распределителя, об/мин/угол отработки кулачка прерывателя, град: 200/0-3, 500/3-6, 1000/8-11, 1900-2200/17,5-20.

Вакуумный регулятор изменяет угол зажигания в зависимости от нагрузки двигателя, нагнетания в смесительной камере.

Характеристики регулятора вакуума.

Прогиб в смесительной камере карбюратора, мм рт. Искусство. / Угол опережения зажигания, град: 60/0, 100/0-2,5, 200/5,5-8,5, 280/10-13.

Октан-корректор служит для изменения угла опережения зажигания в зависимости от октанового числа используемого бензина. С помощью октан-корректора можно изменять угол опережения зажигания в пределах +-10 градусов на угол поворота коленчатого вала.

Замок зажигания и стартер типа ВК330.

Используется для включения и выключения тока в первичной цепи зажигания и для включения стартера. На пластмассовом изоляторе выключателя размещены зажимы АМ (амперметр), КЗ (катушка зажигания), ст (стартер) и др. (приемник). Зажим AM находится под постоянным напряжением.

Как купить надежный и красивый УАЗ 469 или 452? FourTankmen.com

Вопрос, который волнует многих любителей российской военной техники. Все мы видели автомобили УАЗ в кинохронике со всего мира, фильмах о Джеймсе Бонде и роликах на YouTube с безумными трюками, которые порой кажутся невозможными. Время от времени мы даже можем встретить на улицах УАЗ. И тогда мы начинаем думать о том, как получить один для себя. Просмотр Facebook, eBay, milweb и различных сайтов объявлений может быть обескураживающим, потому что в наши дни можно найти очень мало автомобилей УАЗ, и еще меньше доступно на месте. Итак, как купить надежный и красивый УАЗ 469.или 452? Позвольте дать вам несколько советов по этому поводу.

Во-первых, не все из нас это знают, поэтому позвольте мне нарисовать фон. УАЗ 452 и УАЗ 469 — это общие названия автомобилей, созданных для Красной Армии еще во времена холодной войны. Эти автомобили имеют одни и те же основные механические компоненты и построены на одной раме. Это важно, потому что большинство деталей полностью взаимозаменяемы между двумя моделями. С точки зрения армии это значительно снижает нагрузку на логистическую цепочку, а с нашей точки зрения облегчает поиск запчастей и делает их дешевле.

За прошедшие годы эти автомобили претерпели ряд модернизаций и изменений. В основном для повышения надежности, иногда, к сожалению редко, для повышения комфорта экипажа. Различные другие службы безопасности использовали эти автомобили в своей службе, от пограничников до милиции (полиции) и лесных патрулей. Со временем автомобили УАЗ перешли к гражданским пользователям. Эти автомобили были либо куплены как новые, с завода, либо поступили из армии или одного из государственных учреждений. УАЗ 469 стал 31512, чтобы, наконец, развиться в современные версии, известные как Patriot и Hunter. УАЗ 452 разрабатывался более консервативно и сегодняшние версии гораздо больше похожи на оригинал. Благодаря этому общему происхождению и УАЗ 452, и УАЗ 469B следует рассматривать вместе.

Несмотря на то, что эти новые автомобили УАЗ красивее и намного надежнее, им не хватает прочности и простоты, которые присущи их старым классическим собратьям. Итак, давайте поговорим о том, как приобрести УАЗ 452 или 469 в очень хорошем состоянии. Приведенный ниже список призван помочь вам купить собственный УАЗ, который станет вашей гордостью и будет служить вам долгие годы.

1. В армию!

Реально есть только три способа, как можно получить очень хорошую форму УАЗ 452 или 469, который очень хочется:

  • купить старый, битый автомобиль и отреставрировать самостоятельно;

  • получить транспортное средство, восстановленное кем-то другим;

  • купить автомобиль, который служил в армии.;

Как всегда, все эти методы имеют свои преимущества и недостатки. К сожалению, старые автомобили УАЗ обычно очень ржавые и изрядно потрепанные. Восстановление такого УАЗа может занять до двух лет, требует довольно много места, иногда более 1000 человеко-часов и многочисленных навыков, от механических до электрических и покрасочных. Если у вас есть средства и навыки, чтобы сделать это самостоятельно, тогда отлично — вы сэкономите довольно много с самого начала и будете заняты почти каждый день и выходные в течение как минимум года.

Вы также можете получить технику, восстановленную кем-то другим. В зависимости от качества работы, вы можете наслаждаться безотказной работой автомобиля в течение многих лет, все, что вам нужно будет делать, это время от времени что-то регулировать. С другой стороны, эти автомобили обычно самые дорогие и могут стоить до 15-20 000 евро. Впрочем, есть и другой путь – можно купить бывший армейский УАЗ 469Б или 452, исправить его недостатки и наслаждаться относительно безотказной машиной. Почему относительно? Потому что каждый УАЗ время от времени нуждается в некоторых корректировках.

Каждая машина Войска Польского должна быть готова к немедленной неожиданной тревоге, во время которой она должна будет самостоятельно двигаться в заранее назначенный район сосредоточения. Теоретически это означает, что все они должны быть готовы на 100%. Фактически это означает, что УАЗики проходят ежеквартальные техосмотры и каждые три месяца проезжают по несколько километров. Если им повезет, они попадают на тренировочную площадку, где видят больше действий. Все это означает, что вы можете купить оригинальный автомобиль, без каких-либо странных модификаций и запчастей от тракторов. У него будут свои недостатки, как и у любого УАЗика, но исправить их можно относительно легко и дешево, по сравнению с первым вариантом. В конце концов, это самый рентабельный способ владения УАЗ 469.B или 452. Время, деньги и усилия, необходимые для использования этого автомобиля по выходным или даже в качестве ежедневного водителя, будут самыми низкими из всех трех вариантов.
Если вы хотите приобрести его сами, взгляните на то, что сейчас есть в наличии:

2.

Остерегайтесь ржавчины

Если есть что-то, что беспокоит УАЗ 469Б и 452 больше всего, это ржавчина. Автомобиль, который стоял снаружи и годами находился в запущенном состоянии, может полностью проржаветь снизу. Иногда даже в раме могут быть отверстия. Такой сценарий означает, что у вас большие проблемы, потому что стоимость вашего автомобиля стремится к цене металлолома. Конечно, все можно починить, заменить панели кузова, отрезать ржавые детали и приварить новые куски стали.

Можно заменить даже раму, так как на ней нет постоянных серийных номеров. Да, единственным заводским способом идентификации этих рам было нанесение (sic!) белого номера с правой стороны перед правым колесом. Не очень прочный. 😉 Но есть ли у вас время и навыки, чтобы починить кузов?

Вообще лучше найти чистый УАЗик без ржавчины, с механическими проблемами, чем ржавое ведро, которое технически исправно. Запчасти УАЗ дешевы и благодаря своей простоте ремонтировать их легко и приятно. Вы можете сделать большинство из них на лужайке перед домом. Совсем не похоже на кузовной ремонт.

Пример хорошо сохранившейся ходовой части УАЗ 469Б. Обычно они находятся в гораздо худшем состоянии.

3. Думай о Волге

Будем откровенны — оригинальный 70-сильный УАЗовский двигатель — это дрянь. Прожорливый, шумный, рассчитанный на нынешний 70-й бензин, он совершенно устарел и не может считаться адекватным источником энергии. Итак, каковы альтернативы? Есть два основных пути, по которым мы могли бы пойти отсюда: один придерживается бензинового наследия этого автомобиля, а другой отваживается на дизеля.

Начнем с бензина. Два лучших двигателя, которые можно установить на УАЗ – это Ford 2,9 л V6 и двигатель Волга мощностью 100 л.с. Установка фордовского двигателя имеет много преимуществ — намного больше мощности, выше надежность и культура работы, а еще он относительно легкий. К сожалению, есть и минусы – для установки этого двигателя на место требуется довольно много нарезки, а так как эти двигатели проехали иногда сотни тысяч километров, никто не знает, каково их реальное состояние.

На наш взгляд лучшим бензиновым вариантом является 100-сильный двигатель Волги последней модели. Является развитием стандартного двигателя УАЗ. Благодаря этому он идеально подходит — не требуется резки или сварки конструкции кузова, и он идеально сочетается с оригинальной коробкой передач. Внешне практически идентичен обычному двигателю УАЗ 469Б.

Более высокая степень сжатия, другая головка блока цилиндров и ряд других модификаций дают этому двигателю не только лучшую мощность и крутящий момент, но и лучший расход топлива. Бензина на 100 км требуется примерно на 1,5–2,5 л меньше, в зависимости от типа местности и стиля вождения. Ресурс у него тоже выше, около 150-200 000 км пробега до капитального ремонта.

Он не только лучше во всех важных аспектах, но и экономит ваши деньги каждый раз, когда вы садитесь за руль своего УАЗа! Так что, если есть возможность, настоятельно рекомендуем выбирать УАЗ с более мощным и надежным двигателем Волги. Если вы хотите модернизировать свой УАЗ одним из этих двигателей, они есть у нас на складе:

Как насчет дизельного двигателя для УАЗ 452 или 469Б?

Теперь давайте исследуем дизельную территорию. Переход на двигатели с воспламенением от сжатия очень популярен в Польше и Восточной Европе. К сожалению, большинство из них просто разделывают машину, которая уже никогда не будет такой хорошей, как прежде. Особенно популярны старые дизели Mercedes. Хотя они очень надежны и будут работать буквально на чем угодно, это не лучшие двигатели для российского полноприводного автомобиля. Обычно маломощные и очень шумные, они делают использование УАЗа еще более неудобным, чем обычно.

Одним из лучших и наиболее разумных вариантов является двигатель из польского семейства Andoria 4C90 или 4C(T)90. Они идеально вписываются в моторный отсек автомобиля УАЗ и легко сочетаются с синхронизированной 4-ступенчатой ​​коробкой передач и оригинальной раздаточной коробкой. Имея мощность от 70 до 100 л.с. и опыт установки на заводские новые автомобили УАЗ, это, пожалуй, лучшие дизельные двигатели, которые можно установить на УАЗ 452 или 469Б.

Конечно, у них есть и недостатки – меньшая крейсерская скорость (около 80-85 км/ч) и большая шумность, но их можно компенсировать меньшим расходом топлива и утеплением и звукоизоляцией переборки.

Итак, если вам нужен дизельный УАЗ, берите его с двигателем Andoria.
Пожалуйста, свяжитесь с нами, если вы хотите купить такой двигатель или полный комплект для переоборудования вашего УАЗа.

4. Проверьте техническое состояние вашего УАЗа

Очевидный, но важный совет. Обязательно проверьте наличие всех стандартных неисправностей при покупке автомобиля 4х4:

– течь масла из двигателя, коробки передач, раздаточной коробки и мостов;

– состояние и работа двигателя в холодное и теплое время года;

– давление масла на холодном и прогретом двигателе;

– люфт на валах;

— еле работающий передний привод — это может указывать на проблемы с раздаточной коробкой;

– ржавчина под кузовом;

– ржавчина на раме автомобиля – на ней не должно быть заметной ржавчины, налета грязи или «защитной» битумной массы, может означать, что продавец хочет что-то скрыть – явно требуйте фото или видео, демонстрирующие ее состояние, до нанесения покрытия;

Если вы не можете лично осмотреть свой автомобиль, найдите кого-нибудь, кому вы доверяете, чтобы увидеть и протестировать его. Если вы не можете этого сделать, убедитесь, что продавец предоставит вам исчерпывающую историю автомобиля, который вы хотите купить, с фотографиями и видео, подтверждающими его слова.

Вы обязательно должны хорошо видеть раму и слабые места кузова, такие как пороги, колесные арки, рамы боковых окон и т.д. температура поднимается до нормального уровня, как УАЗ ездит по дорогам и бездорожью обязательно. Без этого вы не сможете правильно оценить состояние автомобиля своей мечты.

Конечно, мы предоставляем нашим клиентам всю необходимую информацию, фотографии и видео, чтобы они могли принять обоснованное решение при покупке автомобилей у нас.

Вот пример видео, которое мы сделали не так давно для одного из наших клиентов

5. Позаботьтесь о внешнем виде

Нет ничего плохого в УАЗ 469Б с помятым капотом, старой резиной и разорванным тентом. То есть, если вы хотите, чтобы все думали, что вы только что купили кусок российского барахла. В противном случае было бы неплохо позаботиться о внешнем виде вашего нового автомобиля. Вы можете сделать это самостоятельно или попросить продавца сделать это за вас. Новый брезент, шины и внешние аксессуары выделят ваш УАЗ из толпы на выставке военной техники.

Вы также можете сделать это самостоятельно в своем гараже. Большинство из этих предметов просты в установке и могут быть установлены одним человеком, иногда с помощью другого. Так почему бы не потратить немного времени и денег на то, чтобы ваш УАЗ выглядел безупречно?

Вот несколько предложений от нас, как улучшить внешний вид вашего автомобиля:

6. Избегайте странных преобразований

Было бы здорово иметь УАЗ со 150-сильным турбодизелем, автоматической коробкой передач , гидроусилитель руля, дисковые тормоза и подогрев сидений? Да, было бы, но какой ценой?

К сожалению, двигатель мощностью 150 л.с. создает слишком большой крутящий момент для осей и трансмиссии. А это значит, что скорее раньше, чем позже вам придется их перестраивать. Вскоре после этого вам придется сделать это снова. Допустим, у вас отказали тормоза – что вы делаете?

Вам нужно найти подходящие запчасти. Но как вы узнаете, какие детали нужны для вашего автомобиля, если вы не были тем, кто производил модификации? Дисковые тормоза могли быть от Suzuki Vitara, тормозные суппорты от FSO Polonez, а главный цилиндр от Opel Vectra.

Все эти части будут прекрасно работать вместе. Но если у вас нет документации о том, что было изменено, как это было сделано и из каких частей, вы можете оказаться с бесполезным транспортным средством из-за сломанной детали стоимостью 20 евро, которую вы не сможете найти.

Отмена чужих конверсий — очень сложная и трудоемкая работа. Иногда это больше похоже на расследование, чем на обычный ремонт. «Какие детали они использовали?» — Почему они это сделали? «Это решает какую-то проблему или они просто ленивы?» – именно такие вопросы возникнут у вас при попытке починить сильно модифицированный УАЗ 469.B или 452.

Если вы хотите купить один из них, убедитесь, что вы все знаете, потому что рано или поздно вам нужно будет что-то заменить. И тогда предыдущий владелец мог просто не помнить, какие детали и от какого автомобиля он использовал. Память может подвести, даже если у человека самые лучшие намерения.

Разумеется, мы предоставляем полную документацию всех модификаций, которые мы внесли в автомобиль по запросу нашего клиента.

7. Убедитесь в наличии всех документов и соблюдении требований законодательства.

При ввозе старого автомобиля важно убедиться, что все необходимые документы доставлены вместе с автомобилем. В большинстве стран автомобили старше 20-25-30 лет (в зависимости от местного законодательства) могут быть ввезены и зарегистрированы как классика.

Это позволяет новому владельцу использовать их, несмотря на то, что они не соответствуют современным стандартам горения и безопасности. Обычно вы также можете воспользоваться более дешевой страховкой и подвергаться менее частым и строгим техническим проверкам. Было бы обидно упустить эти преимущества из-за ошибки в документах.

В каждой стране свои требования, поэтому перед покупкой ознакомьтесь с правилами ввоза и регистрации в вашей стране. Некоторые страны, например, требуют, чтобы ввозимый автомобиль был абсолютно чистым и не содержал земли и семян. Очень важно правильно подготовить его перед отправкой.

В противном случае ваш автомобиль могут разобрать для мойки по прибытии, и вы получите за это солидный счет. В таких случаях власти обычно выпускают набор чистых 3D-пазлов, чтобы вы могли собрать их обратно за свой счет. И если что-то пропадет, они не понесут никакой ответственности… Поэтому, пожалуйста, проверьте эти требования и убедитесь, что продавец их понимает и соблюдает.

Также убедитесь, что продавец предоставит вам необходимые документы. Это сделает вашу жизнь намного проще, когда ваш новый автомобиль прибудет. У нас есть опыт продажи и доставки легковых автомобилей и более тяжелых транспортных средств во многие страны мира. Иногда это означает много прыжков через юридические обручи, но это того стоит, когда мы можем сделать наших клиентов счастливыми.

8. Заранее согласовать все платежные реквизиты

Убедитесь, что все стороны знают, что является предметом договора.
— Каково текущее состояние автомобиля, какие модификации или услуги будут выполнены перед доставкой?
– Сколько это будет стоить?
– Когда вы платите?
– Как вы платите за свой автомобиль?
— Кто отвечает за организацию и оплату доставки?
– Где будет храниться транспортное средство перед отправкой? Останется ли он снаружи или в помещении?
– Будет ли он застрахован? Кто покрывает стоимость страховки?
– Кто ответит, если с ним что-нибудь случится?
– Кто несет ответственность, если он будет поврежден во время транспортировки?

Знание всех этих деталей может избавить вас от многих проблем и сожалений. Оптимальный вариант – все это записать на бумаге в виде договора купли-продажи. В этом случае не может быть добавлено никаких дополнительных неожиданных затрат, а безопасность вашей транзакции будет намного выше. Если вы это читаете, то это должно означать одно из двух — либо вы просто пролистнули сюда, либо вам действительно надо хотеть УАЗик. Конечно, мы рассчитываем на второй вариант. 🙂

На сегодня все. Мы будем очень рады помочь вам приобрести новый УАЗ или любой другой военный автомобиль стран Варшавского договора. Пожалуйста, найдите минутку и посмотрите, что у нас есть для продажи: [нажмите].

Мы надеемся, что это руководство было для вас полезным. Если это так, пожалуйста, поделитесь им в социальных сетях и местных группах. Мы будем очень признательны.

Тюнинг УАЗ 469 тент военный. Модернизируем УАЗ

УАЗ-469 — полноприводный джип (4×4), который выпускался Ульяновским автомобильным заводом. Изначально этот автомобиль проектировался инженерами как универсальное транспортное средство как военного, так и гражданского назначения.

Впрочем, гражданская версия мало чем отличалась по своим характеристикам и конструкции. На данный момент УАЗ-469был снят с производства, но именно на его базе была создана более совершенная модель УАЗ-315195 «Хантер».

Главным преимуществом Охотника является его универсальность и проходимость. Сочетание классической колесной формулы внедорожника и геометрии кузова дает возможность проехать по самой разнообразной местности. Но, несмотря на это, даже Хантер можно улучшить, причем своими руками.

Тюнинг УАЗ Хантер осуществляется в несколько этапов

1.
Замена колеса. Этот этап значительно повысит проходимость автомобиля Хантера. Для этого нужно заменить 16-дюймовые колеса (стандартные) на 15-дюймовые. Самые оптимальные шины – вседорожные, внешний диаметр колеса – 32 дюйма.

2.
Установка шин большего размера потребует улучшения люфта кузова и подвески. Тюнинг заводской подвески на УАЗ Хантер производится путем подрезки арок и поднятия самого кузова. Поднять кузов можно, добавив несколько листов к рессорам и заменив амортизаторы. При необходимости можно даже установить по два амортизатора на каждое колесо. Проблем с запчастями для тюнинга Хантера быть не должно — по нашей необъятной стране колесят сотни тысяч машин ульяновского завода.

3.
Установка блокировки дифференциала. На УАЗы, УАЗ-469 и УАЗ-315195, это не исключение, устанавливаются мосты ползункового типа, гражданские или редукторные. Все они используют неблокируемый дифференциал. Если вы решили установить самоблокирующийся межколесный дифференциал, то лучше довериться опытным механикам. В отличие от предыдущих методов настройки, этот вид работ требует технических знаний и личного опыта.

4.
Тюнинг УАЗ Хантер, не забываем о соответствующей защите кузова. Лучше всего использовать кенгурятники. Самодельные кенгурятники, которые можно сварить из труб, более надежны и практичны, чем «магазинные». Кроме того, в большинстве случаев они более ремонтопригодны, так как легко редактируются в домашних условиях.

5.
Установка лебедки на УАЗ Хантер, дополнительных фар дальнего света, фонаря на заднюю дверь позволит не только выйти из сложной ситуации, но и повысить вашу безопасность. Если покрыть пол листовым алюминием и сделать более агрессивные цвета, то получится автомобиль, который не только по своим характеристикам предназначен для езды по бездорожью, но и по внешнему виду соответствует выбранному вами стилю жизни.

Многие решают отметить юбилейный автомобиль УАЗ 469. Этот автомобиль внедорожный, можно купить новый в салоне, дабы упростить тюнинг.

Для того, чтобы оценить результат тюнинга, рекомендуется сначала сделать фото до его завершения, а потом уже после.

Почему УАЗ 469?

Существует огромное количество автомобилей из класса внедорожников, которые можно модифицировать. Однако многие ценители качественных внедорожников выбирают его.

Причины выбора именно этой модели:

1. На новые модели устанавливается двигатель Евро-1. Этот двигатель прост по конструкции, не имеет электронной педали газа или сложной системы натяжения ремня. Также стоит отметить простую электронику, которая установлена ​​в этой модели. Все эти особенности можно связать с высокой надежностью такого двигателя, а также возможностью тщательного тюнинга.
2. Старые мосты имеют хороший показатель надежности, а их конструкция допускает доработку для улучшения качества проходимости или комфорта вождения.
3. Автомобиль комплектовался пятиступенчатой ​​коробкой передач, идеально подходящей к установленному двигателю.
4. Будут заменены простой задний и передний металлические бампера, но они мало что добавляют в стоимость автомобиля.
5. Багажник или дверь — этот вопрос задают себе многие. Если учесть этот нюанс, то можно сказать, что предпочтения у всех разные. Поэтому особого значения тип задней двери не несет.

Стоимость автомобиля без различных активных опций составила почти 340 тысяч рублей. Такая цена привлекательна, так как на время тюнинга будет сделана определенная сумма вложений. УАЗ 469тюнинг – оптимальный выбор для тех, кто хочет получить автомобиль с хорошей проходимостью, который будет уникальным.

Выбор вида тюнинга и подготовительный этап

Перед проведением работ стоит отметить для себя какой автомобиль вы хотите получить в итоге:

  • Охотничий вариант с повышенной проходимостью.
  • Экспедиционная машина, которая сможет преодолевать сложные участки дорог.
  • Универсальный тюнинг, который позволит вам использовать автомобиль каждый день и выезжать на охоту или природу.

Работа по смене УАЗа начинается с полного демонтажа всего ненужного — штатных колес, бамперов, всего внутреннего декора, печки и так далее. Все, что останется после демонтажа, можно продать для повторного использования.

Тюнинг салона

Приобретая автомобиль отечественного производства, многие уделяют особое внимание салону, так как он всегда выполнен с ужасным качеством. При создании проекта по изменению салона в данном случае было принято решение создать многофункциональный люк, который будет полезен на охоте или просто при выезде на природу по бездорожью.

Созданный люк, который был получен путем тюнинга УАЗ 469, имеет такие особенности:

1. Большие габаритные размеры сразу определяют, что хэтч охотничий.
2. Люк имеет два положения: с минимальным открытием для вентиляции и полностью открытое состояние.

В открытом проеме могут поместиться двое парней в зимней одежде. Поэтому данное дополнение будет полезно для автомобиля, который будет использоваться на охоте или в качестве экскурсионного автомобиля. Для предотвращения образования конденсата на поверхности во время использования крышка люка была утеплена. В открытом состоянии люк фиксируется.

Улучшение интерьера на этом не остановилось. С целью улучшения звукоизоляции автомобиля были демонтированы двери и внутренние борта салона, также демонтирована дверь багажника. Образовавшиеся полости были облицованы виброизоляцией, а затем звукоизоляцией. После укладки теплоизоляционных материалов кабина была обшита алюминиевыми листами. Все стуки надо обработать герметиком, пол тоже поменяли: вместо черепахи сделали ровный. Все автомобили отечественного производства имеют просто ужасную степень тепло- и шумоизоляции. Кажется, завод УАЗ никогда не слышал об изоляционных материалах. После завершения работ в машине станет тепло, тихо, вибрация будет в меньшей степени передаваться с дороги на элементы салона.

Еще одно полезное дополнение — верхняя полка, которая стала местом для хранения карт и других мелочей. Верхняя полка предназначена для размещения различных клавиш управления и многого другого. Таким образом, передняя консоль значительно разгрузилась.

Следующим изменением можно назвать установку еще одной печки, которая имеет большую мощность, больше выходов для обогрева салона. Следует учитывать, что автомобиль будет эксплуатироваться в зимнее время. Еще одно дополнение, которое может быть и не проведено, но в нашем случае было проведено — увеличение количества гнезд прикуривателя до 3-х штук.

Отделка не осталась без внимания. Салон был взят от Honda CRV. Внесены следующие изменения:

  • Кожаная отделка. Несмотря на множество нареканий, этот материал достаточно прочен и практичен в использовании.
  • Передние сиденья с подогревом, что немаловажно для такого автомобиля.
  • Хорошая возможность для трансформации. Стоит отметить, что при грамотной расстановке сидений можно добиться эффекта, когда при трансформации салон превращается в спальный мешок.
  • Именно большой диапазон регулировки задних сидений в продольном направлении позволяет полноценно использовать люк.
  • Задние пассажиры при определенном положении сидений могут ехать с полностью вытянутыми ногами.

Кроме того, можно поставить сиденья заднего ряда так, что объем багажника значительно увеличится для размещения багажа.

Замена подвески

Если рассматривать, то можно учесть, что можно улучшить показатели комфорта при движении за счет замены подвески. Несмотря на хорошую проходимость, надежность отечественной версии, австралийская компания DOBINSONS выпускает лучший комплект для УАЗа.

При замене заводской комплектации пружин, комплектом пружин австралийской фирмы, вы можете рассчитывать на следующее:

1. Люфт подвески и дополнительные 5 сантиметров клиренса.
2. Значительно улучшает поведение автомобиля на дороге.
3. Повышенный комфорт при вождении.

Такое изменение достаточно дорогое и требует много времени на выполнение работы, но оно того стоит.

Внешний вид автомобиля

Полный тюнинг автомобиля невозможно провести без изменения внешнего вида.

В данном случае были внесены следующие изменения:

1. Учитывая назначение автомобиля, особое внимание было уделено свету. Дополнительное освещение установлено с учетом наилучшего расположения: передняя часть бампера дает лучший обзор для освещения дороги. Также на экспедиционный багажник устанавливается основной и рабочий свет.
2. Также следует обратить особое внимание на то, какие колеса установлены. В целях повышения проходимости следует выбирать колеса с хорошим протектором и большим диаметром. Идеально подойдет вариант размерностью 285х75х16.
3. Чтобы обезопасить свой автомобиль, следует подумать об установке задней и передней лебедки. При выборе рекомендуется обратить внимание на хорошо зарекомендовавший себя вариант U4x4.
4. Для усиления конструкции кузова устанавливается силовой обвес. кузов осуществляется с установкой усиленных порогов, переднего бампера с площадкой под уже выбранную лебедку и решетки с дугами, которые необходимы для быстрой фиксации троса.
5. Важным дополнением может стать специальная защита рулевых тяг. При преодолении некоторых препятствий больше всего страдают именно рулевые тяги.
6. Боковые окна часто защищены решетками. Если автомобиль будет использоваться только для бездорожья, можно установить защиту на заднее и переднее стекло. Если внедорожник будет ездить в городских условиях, такая защита значительно ухудшит степень обзора.
7. Задняя часть автомобиля модифицирована универсальным бампером OJ, совмещающим в себе огромное количество функций. Так что при его установке можно рассчитывать на наличие следующих элементов: площадки для лебедки и хай-джека, кронштейн для крепления съемного фаркопа, рама с подсветкой и хорошая защита номерного знака.

Тюнинг кузова позволяет значительно повысить защиту автомобиля от внешнего воздействия при движении по бездорожью. Однако следует отметить, что некоторые мелочи, например, дополнительное освещение, могут существенно повысить безопасность движения. Некоторые работы по модификации кузова также требуют модернизации электрооборудования и других работ.

Тюнинг двигателя

Проведение тюнинга двигателя – ответственный шаг. Несмотря на то, что изначально двигатель имеет очень хорошие характеристики, многие решаются на внесение изменений в двигатель.

Провести тюнинг двигателя УАЗ 469 можно следующим образом:

1. Поршень — один из важнейших элементов двигателя, модернизация которого приведет к существенному изменению работы всего двигателя. При поиске поршней стоит обратить внимание на кованые варианты, а кольца – от проверенных и популярных производителей.
2. Не рекомендуется менять ГРМ, так как неправильный его подбор и установка могут привести к совершенно нежелательному результату.
3. Замена впускного и выпускного коллектора – типичный тюнинг для рассматриваемого автомобиля. Для начала необходимо устранить образовавшиеся ступеньки между головками и коллекторами. Внутри каналов коллекторов следует удалить «зубья». Это изменение заставит двигатель дышать более свободно и равномерно заполнить цилиндры.
4. Родные карбюраторы отличаются отсутствием ЭПХХ. Хорошей заменой, которая достаточно популярна, можно назвать ДААЗ-4178.
5. Воздушный фильтр также может влиять на работу двигателя. Многие решают заменить фильтр на волговский вариант. С помощью такого фильтра можно подготовить площадку для снижения сопротивления выхлопного тракта.
6. Система охлаждения тоже оставляет желать лучшего. Учитывая достаточно высокие нагрузки, которые могут возникнуть при движении по бездорожью, следует приобрести заводской радиатор ШААЗ. Обладает лучшим коэффициентом теплопередачи. Также можно установить дополнительные вентиляторы, которые будут включаться в момент высокой температуры.
7. Более горячий термостат улучшит работу печки, сделает ее теплой.
8. Выхлопная система представлена ​​штатным глушителем, которым рекомендуется заменить резонатор от Газели.
9. Электрооборудование также может быть изменено. Рекомендация для всех владельцев — стоит установить генератор от ГАЗ 53.

В заключение отметим, что внеся такие изменения, можно получить практичный, продуманный автомобиль, который подходит как для повседневного использования, так и для вождение по бездорожью.

Видео Русский тюнинг УАЗ 469 4Х4

Если вложить определенную сумму денег и времени в какое-либо начинание, то оно обязательно увенчается успехом. не исключение – при должном усердии можно превратить наш Бобик в брутальный и респектабельный внедорожник, на который с завистью будут смотреть даже владельцы иномарок.

При апгрейде вы станете осознавать скрытый потенциал автомобиля и адаптировать его под самые разные варианты эксплуатации — экспедиция, рыбалка, охота, дальние поездки и многое другое. Не секрет, что УАЗ 469 в первую очередь используется для езды по бездорожью, но он не совсем предназначен для использования в таких условиях.

Поэтому речь пойдет в основном о внутренней доработке основных узлов, а не о внешнем тюнинге. Также есть специальные программы и онлайн-тюнинг, которые значительно облегчат вам задачу. Для того, чтобы направить вас на верный путь и посоветовать несколько дизайнерских решений, рекомендую посмотреть фото с примерами внешнего тюнинга УАЗ 469:

Вы можете выполнить тюнинг салона УАЗ 469 на основе этих примеров. Стоит обратить внимание на тюнинг приборной панели УАЗ 469, здесь он выполнен с учетом удобства использования и сохранения эргономики:

Самое главное тюнинг двигателя УАЗ 369

Самый недорогой и эффективный вариантом доработки будет замена стандартного бензинового двигателя. Теперь на дорогах делать совершенно нечего, а двигатель штатный на УАЗ 469просто карбюратор. Другими словами, это прошлое. Можно заменить, например, на аналогичный по свойствам двигатель того же производителя, только впрыск, например, ЗМЗ-409.10.

По характеристикам и динамическим свойствам вполне подходит, т.к. он имеет рабочий объем 2,7 литра и мощность 128 лошадиных сил. Этой мощности вам вполне хватит для совершения как загородных поездок, так и преодоления бездорожья. Помимо увеличения мощности, этот двигатель также значительно снизит расход топлива. Кстати, на УАЗ 469, при замене двигателя со штатного на ЗМЗ-409.10 расход топлива упал с 15-17 литров на 100 км до 11-12 литров.

Согласитесь, прирост мощности существенный, расход топлива снижен — как минимум эти две причины должны побудить вас уделить время замене штатного двигателя. Кроме того, эти операции станут отправной точкой для дальнейшего тюнинга вашего УАЗ 469.

Если причина только в снижении расхода топлива, то можно поступить как некоторые владельцы УАЗ 469- намеренно отключить передний мост. Но и тут есть подводный камень – с одним только передним мостом на серьезном бездорожье делать нечего.

Поэтому есть хорошая альтернатива уменьшить расход без отключения моста — установить газовое оборудование(благо места внутри хоть отбавляй) даже в паре со штатным двигателем. Таким образом, в смешанном режиме расход тоже прилично уменьшится.

По мнению спецлюбителей модели 469, для увеличения мощности возможна замена двигателя не на инжекторный, а на дизельный, например на Andoria 4CT90. Также радует, что этот двигатель практически полностью отечественного производства и очень распространен на УАЗах. Результат будет примерно таким же, как и при замене на инжектор, но не будет стоить вам серьезных копеек и потребует чуть меньше времени и усилий. Как показывает практика, мощности в 90 лошадей вполне достаточно для комфортной езды по бездорожью. Кроме того, этот двигатель по своей конструкции очень напоминает стандартный двигатель, поэтому вопросов по уходу и установке возникнуть не должно.

Очень часто возникает вопрос об установке двигателя иностранного производства на УАЗ 469. Ответ на вопрос прост — без изменения конструкции передней части автомобиля это сделать невозможно, и потребуется колоссальное количество времени, сил и средств, а результат вряд ли себя оправдает.

Поэтому, раз уж вы приобрели отечественный автомобиль, то будьте патриотами до конца и устанавливайте детали тоже отечественного производителя, они как минимум дешевле. А о стоимости ремонта экзотического двигателя, установленного на старенький УАЗ 469, и говорить не приходится..

Следующий этап это чип тюнинг УАЗ 469

Если вы, как рекомендовали, установили новый двигатель, то можно переходить к следующему и самому этапу улучшения характеристик автомобиля — . Для этого необходимо подключить электронный блок управления двигателем к компьютеру и установить на него соответствующее программное обеспечение.

Для подключения необходимо использовать специальные переходники с диагностическими разъемами на концах — переходники K-Line. Лучше всего использовать адаптеры со специальной оптической изоляцией, чтобы предотвратить выгорание портов на компьютере. Результаты чип-тюнинга в первую очередь будут зависеть от измененных параметров и записанной программы. Как правило, все тюнинговые прошивки улучшают работу систем холостого хода и устраняют заводские ошибки.

Было бы опрометчиво тут что-то советовать, ведь у каждого из вас разные условия, в которых эксплуатируется автомобиль, не говоря уже о характере езды и установленном двигателе. В этом случае не бойтесь обращаться за консультацией или даже за самим чип-тюнингом в автосервис – там вас проконсультируют и подберут оптимальные параметры.

Не бойтесь выбирать эталонную версию автомобиля для тюнинга. Например это видео отличный пример тюнинга своими токами, не грех взять его за образец:

Читать про тюнинг УАЗ 469

Отечественные автомобили продолжают пользоваться популярностью у автомобилистов. Это утверждение справедливо и для внедорожника производства Ульяновского завода – УАЗ 469. Зачастую, приобретая такой автомобиль, владельцы всерьез задумываются о его тюнинге и модернизации.

В интернете много видео и фото подтверждающих это.

Переделка УАЗ 469 не требует больших вложений и навыков для выполнения технически сложных работ. Владельцу не составит труда сделать тюнинг УАЗ 469своими руками, сэкономив деньги, которые предназначались на оплату работы специалиста по тюнингу.

Улучшить можно как внешний вид и интерьер салона, так и техническую часть, тем самым добившись увеличения мощности силового агрегата, а также улучшения ходовых качеств автомобиля.

Внешний тюнинг

Первое с чего нужно начать это внешний вид автомобиля . Если вы хотите изменить экстерьер УАЗа, тюнинг своими руками доставит вам массу удовольствия и позволит придать автомобилю яркость и индивидуальность.

Поскольку УАЗ 469 в основном эксплуатируется в условиях, приближенных к экстремальным (при выезде за город на охоту или рыбалку), важным элементом его тюнинга является качественная покраска.

Если автомобиль не требует полной покраски кузова, можно использовать точечную или частичную покраску. Это не требует много времени и усилий, но таким образом можно устранить небольшие повреждения: царапины, сколы от камней или щебня.

Если у автовладельца есть желание кардинально изменить внешний вид УАЗика, то вы можете воспользоваться эксклюзивной покраской своего автомобиля. Для такой работы необходимы определенные навыки, но ее можно выполнить и самостоятельно.

В Интернете можно найти соответствующие видеоролики, которые помогут в этом. Для эксклюзивной росписи кузова используют в основном акриловые краски. Нижнюю часть автомобиля также стоит покрыть акрилом – это защитит ее от внешних повреждений.

Внимание также следует уделить покраске установленных на автомобиле пластиковых накладок – эту процедуру можно выполнить и своими руками. Дополнительного усиления кузова УАЗ 469 не требуется, поскольку он смонтирован на достаточно надежной жесткой лонжеронной раме.

Тюнинг бампера автомобиля УАЗ можно сделать оригинальным способом с помощью пенопласта: внести определенные изменения в его форму, при необходимости убрать дефекты или повреждения. Для того чтобы сделать бампер на УАЗ своими руками потребуются следующие инструменты и материалы:

  • Пенопласт;
  • монтажная пена

  • ;
  • нож с заточенным лезвием;
  • стекловолокно;
  • эпоксидная смола

  • ;
  • наждачная бумага

  • ;
  • файл

  • .

Прикрепив пену с помощью монтажной пены, можно сделать бампер любой выбранной формы, даже уникальной. При необходимости в пенопласте можно сделать отверстия, в которые после завершения работ будут вставлены подфарники, противотуманки или различные элементы светодиодного освещения.

После полного высыхания эпоксидной смолы приступают к обработке полученной поверхности. Обнаруженные дефекты следует тщательно зашпаклевать специальной шпаклевочной смесью, отшлифовать и отшлифовать, придав поверхности идеальную гладкость.

Поверхность несколько раз вскрывается специальной грунтовочной смесью для улучшения сцепления лакокрасочного покрытия с поверхностью бампера и окрашивается. Для получения однородного цвета необходимо нанести 2-3 слоя краски. Таким способом можно обновить бампер на УАЗ 469 и на других марках автомобилей.

Внутренний тюнинг

Учитывая спартанский интерьер автомобиля УАЗ 469, тюнинг салона должен включать работы по повышению его комфорта: установка необходимых дополнительных устройств, обивка салона салона с использованием новых качественных материалов или кожи. Также следует установить мощную акустику, ЖК-монитор и мультимедийную систему.

В салоне УАЗ очень интересно будет смотреться передняя панель, обтянутая кожей и отделанная деревом или качественной пластиковой накладкой. Это поможет придать автомобилю эксклюзивный вид.

Трудно представить тюнинг салона УАЗ без установки большого и удобного для охоты люка, благодаря которому можно увеличить поступление в автомобиль свежего воздуха, что особенно актуально летом. Установка люка требует не только наличия у исполнителя определенных навыков, но и специального оборудования. Поэтому лучше доверить эту работу специалистам.

Технический тюнинг

Тюнинг двигателя

Условия эксплуатации автомобиля УАЗ 469 требуют наличия в нем мощного силового агрегата. Штатный двигатель, которым комплектуется УАЗ 469, 4-цилиндровый УМЗ-451 МИ, объемом 2,5 литра, сейчас устарел, поэтому его следует модернизировать, а лучше заменить.

Карбюраторную силовую установку УАЗ 469 проще всего заменить на инжекторный двигатель того же производителя, например ЗМЗ 409. 10. По своему дизайну и динамическим характеристикам он вполне подходит для УАЗа.

Его мощности хватает не только для езды по городу, но и для загородных поездок, а также для преодоления бездорожья. При небольшом увеличении мощности можно существенно сэкономить на расходе топлива.

Можно установить и другие инжекторные двигатели отечественного и зарубежного производства, но для их установки необходимо внесение серьезных изменений в конструкцию автомобиля, что повлечет за собой лишние затраты сил, времени и средств.

Также легко устанавливаются дизельные агрегаты как отечественного, так и зарубежного производства на УАЗ 469, например, польский двигатель Andoria 4 ST 90.

Тюнинг ходовой части

Для усиления и модернизации ходовой части автомобиля УАЗ 469 необходимо:

  1. заменить амортизаторы;
  2. установить поперечный стабилизатор поперечной устойчивости;
  3. поставить литые диски, резину и т.д.

Тюнинг УАЗ требует обязательной модернизации колесной базы этого автомобиля.

Для этой модели оптимально подходят 15-дюймовые легкосплавные диски, на которые лучше всего поставить резину размером от 31 до 35 дюймов.

Глушитель прямоточный на УАЗ 469

Штатные глушители, которыми комплектуются автомобили УАЗ, также устарели, и в свои лучшие времена не были образцами качества. Для улучшения работы двигателя лучше установить прямоточный глушитель. Если у вас установлен инжекторный двигатель, не забудьте приварить крепление для лямбда-зонда, а также при необходимости установить катализатор.

Уаз 469 помогите! | Страница 2

СССР
Известный участник

Будьте внимательны при покупке советских автомобилей. Слишком много тонкостей… По возможности смогу дать совет))))



Каммобус
Новый участник

everlastwelders сказал:

усилитель руля конечно стоит 80USD. но будет трудно собрать этот комплект здесь, в США.

Нажмите, чтобы развернуть…

если вы не пытаетесь сохранить оригинальность, как сложно было бы адаптировать saginaw PS Setup …..

Я вижу, что все джипы в поместье переоснащаются



СССР
Известный член

Покупать советские автомобили нужно только на постсоветском пространстве (Украина, Россия и Белоруссия). Это поможет избежать головной боли при ремонте.
В Восточной Европе вы покупаете много железа, которое долго восстанавливать и тратить деньги.

Об автомобилях УАЗ.
Эти автомобили, даже новые требуют доработок, а если купить подержанный автомобиль — стоимость доработок будет еще больше…
Как пример покажу работу моего знакомого — он провел доработку УАЗ Хантер.



СССР
Известный член

Модель: 315 195 УАЗ Хантер
Год: 2007
Двигатель: 2. 7 бензин
Тип кузова: Внедорожник
Количество дверей: 5
Цвет: Черный
Тип топлива: Газ/бензин
Пробег: 56000 км



  • 2.jpg

    72,8 КБ
    Просмотров: 24

  • 3.jpg

    63 КБ
    Просмотров: 24

  • 4.jpg

    59,6 КБ
    Просмотров: 23

  • 5.jpg

    93,6 КБ
    Просмотров: 24

  • 6.jpg

    83,1 КБ
    Просмотров: 24

  • 7.jpg

    92,9 КБ
    Просмотров: 24

  • 8.jpg

    72,1 КБ
    Просмотров: 25

  • 9.jpg

    80,5 КБ
    Просмотров: 25

  • 10.jpg

    101,6 КБ
    Просмотров: 21

  • 1.jpg

    70,3 КБ
    Просмотров: 26

СССР
Известный член

Автомобиль в идеальном состоянии, лучше заводского.) Полный тюнинг ходовой, мосты «Спайсер», задний стабилизатор поперечной устойчивости. АБС, по два амортизатора на каждое колесо (создано дополнительное крепление) — 8 амортизаторов на машине. Рулевой демпфер от Mercedes, литые диски R16, резина «Mastercraft» C/T, потайной болт на колесах, ступицы, ГУР, усилитель тормозов, лифт кузова 5см, накладки на бампера под HI JACK, ксенон в фарах и противотуманках/ближний свет/клиренс (Wess ), замки на капоте, запаска на задней двери, обшивка алюминий, центральный замок, сигнализация, хорошая музыка и акустика CD/MP3/USB, компрессор сигнализации, тонировка….



  • 20.jpg

    81,6 КБ
    Просмотров: 15

  • 19.jpg

    74 КБ
    Просмотров: 14

  • 18.jpg

    79,4 КБ
    Просмотров: 11

  • 17.jpg

    74,4 КБ
    Просмотров: 11

  • 16.jpg

    68,1 КБ
    Просмотров: 12

  • 14.jpg

    74,3 КБ
    Просмотров: 11

  • 13.jpg

    100,4 КБ
    Просмотров: 10

  • 12. jpg

    72,8 КБ
    Просмотров: 11

  • 11.jpg

    62,9 КБ
    Просмотров: 12

  • 15.jpg

    74,5 КБ
    Просмотров: 10

СССР
Известный член

Интерьер — Mitsubishi L200, перчаточный ящик, отделка всего кузова тепло- и шумоизоляцией, ремни безопасности, руль Subaru, комбинированная подвеска (койловер/пружина), инжекторный двигатель объемом 2,7 литра, ГБО Комплектация Италия 4-го поколения бак в багажник на 50 литров и плюс два бензобака.
В салоне ковролин, салон коврики. Дождевик и солнцезащитный передний спойлер, задний дворник, двухрежимный линейный отопитель, 5-ти ступенчатая коробка передач, передний мост и пониженная включение изнутри салона при помощи одного рычага, дефлекторы в мостах, дисковые тормоза, фаркоп, средний расход ок. 13 литров газа. Полный привод для бездорожья — 15 литров газа. Гораздо больше…



  • 21. jpg

    91 КБ
    Просмотров: 13

  • 22.jpg

    87,2 КБ
    Просмотров: 9

  • 23.jpg

    87,7 КБ
    Просмотров: 8

контргайка
Участник

Вот тот, который я хочу, или просто комплект шин было бы неплохо.



  • trekol1.jpg

    85,5 КБ
    Просмотров: 20

  • trekol3.jpg

    50,6 КБ
    Просмотров: 22

СССР
Известный член

грузовик сказал:

Вот тот, который я хочу, или просто комплект шин было бы неплохо.

Нажмите, чтобы развернуть…

нет проблем…



СССР
Известный член

грузовик сказал:

Вот тот, который я хочу, или просто комплект шин было бы неплохо.

Нажмите, чтобы развернуть…

как вам такая версия квадроцикла УАЗ?



  • 0_64460_10e72181_L.jpeg

    36,5 КБ
    Просмотров: 25

  • 0_64461_79fd1c27_L.jpeg

    39,2 КБ
    Просмотров: 23

  • 0_6445f_b4cd7885_L.jpeg

    34,4 КБ
    Просмотров: 25

  • 0_6445e_7c1a4e92_L.jpeg

    36 КБ
    Просмотров: 23

кошмар кошмара
Известный член

27 декабря 2012 г.

СССР:

Насколько сложно было бы найти ГАЗ-69 в рабочем состоянии, прочный и презентабельный, на вашей стороне пруда (Атлантики)? Не то чтобы я планировал прямо сейчас выследить его, но если меня отправят в Германию, мне может быть интересно, поскольку я пытаюсь выяснить, как возможно экспортировать мой Unimog S404.114 1963 года, и что потребуется, чтобы реимпортировать его. (Unimog) грузовик вернется в США позже. Как говорят в Техасе, «любопытство убило кошку, а удовлетворение вернуло ее обратно!» Хорошего Нового Года!



Последнее редактирование:

Робо Макдафф
В память о Роне — 73M819

В Чехии до сих пор продаются

1956 ГАЗ

e-bay вроде аукцион, думаю

больше у частников, с некоторыми реальными ценами

Беглый взгляд показывает, что большинство из них стоят около 50-70 тысяч чешских крон, или примерно от 3000 до 4500 долларов (спасибо за это паршивому обменному курсу).



СССР
Известный член

saddamsnightmare сказал:

27 декабря 2012 г.

СССР:

Насколько сложно было бы найти ГАЗ-69 в рабочем состоянии, прочный и презентабельный, на вашей стороне пруда (Атлантики)? Не то чтобы я планировал прямо сейчас выследить одного из них, но если меня направят в Германию, мне может быть интересно, поскольку я пытаюсь выяснить, как возможно экспортировать свои 19 лет.63 Unimog S404.114, и что потребуется для реимпорта этого (Unimog) грузовика обратно в США позже. Как говорят в Техасе, «любопытство убило кошку, а удовлетворение вернуло ее обратно!» Хорошего Нового Года!

Нажмите, чтобы развернуть…

Найти хороший УАЗ 469 и ГАЗ 69 практически невозможно….Машины очень старые…
На практике — если автомобиль в отличном состоянии — он коллекционный и вряд ли будет продан..
Теперь к твоему вопросу.
Купить «живой» ГАЗ 69в моей стране — 3-3,5к$. На эти деньги по сути покупка только кузова в хорошем состоянии и ходовой (не гнилой).
Нужно сделать полный капремонт и модернизацию: переделать полуоси, подвеску, установить усилитель тормозов, ГУР, замок зажигания. ..
Возможно нужно будет покрасить машину, провести кузов от антикоррозионной защиты, поменять салон, резину …
Связался со своими специалистами по тюнингу УАЗ/ГАЗ — стоимость этого тюнинга: 4-5к$.
Это позволит долго ездить на машине и не думать где брать запчасти))))
Расчет — 3к+ 4к+ доставка + таможня….

р/с С Новым Годом Вас!



Driver_Neil
Новый участник

Похоже, я присоединяюсь к толпе владельцев УАЗ 469… То, что в очереди, далеко не в первозданном виде — мне нужно будет немного поработать:

Однако — он работал надежно когда поставлен на прикол и уже зарегистрирован в Великобритании, что избавляет меня от кошмаров, связанных с VOSA и DVLA



Мичигандон
Известный участник

Одна из моих многих мечтаний, которая, вероятно, никогда не сбудется, — это иметь УАЗ 469 с трансмиссией 4BT/NV4500/D300 и комплектом осей Dana 44 под ним.



Август1964
Участник

Ни при каких обстоятельствах вам не следует вести дела с Ричардом Муром и «Русскими грузовиками»… если вам нужны подробности, напишите мне в личку… не отправляйте деньги, не ведите дела…

L1A1 сказал:

Возможно, вы захотите связаться с кем-то вроде Your First Choice for Russian Trucks and Military Vehicles — UK Russian в Великобритании, поскольку они имеют дело со старыми автомобилями советской эпохи и имеют опыт экспорта. Насколько я понимаю, транспортному средству должно быть около 25 лет, прежде чем его можно будет импортировать. Я включил ссылку на тему g503, касающуюся импорта MV в США. В свою очередь, в нем есть несколько полезных ссылок, касающихся правил правительства (США) в отношении ввоза автомобилей в США.

G503.com Сообщение Форумы • Просмотр темы — Импорт MV

Удачи,
Matt

Нажмите, чтобы развернуть. ..



L1A1
Активный член

Augdog1964 сказал:

Ни при каких обстоятельствах вам не следует вести дела с Ричардом Муром и «Русскими грузовиками»… если вам нужны подробности, напишите мне в личку… не отправляйте деньги, не ведите дела…

Нажмите, чтобы развернуть…

Не планировал, но все равно спасибо…
Мэтт



Спетренко
Новый участник

привет, ребята, новичок здесь. Есть новости по УАЗу в США?



Купить запчасти УАЗ-469 с быстрой доставкой в ​​любую страну мира или самовывоз в СПб

Рамки номерных знаков (024)
, СССР

легковые

1300 руб за штуку

В наличии

Новый Старый Сток

Гайка замка зажигания хромированная (033-21)
, Современное производство

ретро автомобили

950 руб.

700 руб.

В наличии

Репродукция

Белые стены для автомобилей (040)
, Атлас

Любой автомобиль

5200 — 9000 руб.

3500 — 6000 руб. за комплект

В наличии

Новый Старый Склад

13
Фото

Ласты автомобильные цветные (040-c)
, Атлас

Любые автомобили

5700 руб.

3800 руб. за комплект

В наличии

Новый Старый Склад

Ручки форточек 30-6103102 и 30-6103103 (1260-20)
, СССР

ГАЗ-М20, ГАЗ-21, ГАЗ-12, ГАЗ-13, УАЗ

600 — 3500 руб. за комплект

В наличии

Новый Старый Склад

10
Фото

Уплотнители форточек передних стекол на стойке 21-6103148 (1271-21)
, Современное производство

ГАЗ-21, ЗАЗ-965, ЗАЗ-968

700 рублей за комплект

В наличии

Репродукция

Сырой каучук (136)
, Современное производство

Ретро автомобили

100 рублей

В наличии

Новые Старые Склад

Уплотнительные кольца фар (195-21)
, Современное производство

ГАЗ-21, ГАЗ-24, Москвич

50 рублей за комплект

В наличии

Новый Старый Склад

10
фото

Прошва (200)
, Современное производство

ретро автомобили

1000 рублей за набор

В наличии

Репродукция

10
фото

Прокладка корпуса фары 13-3711024 (202)
, СССР

ГАЗ-21, ГАЗ-24, ГАЗ-13, ГАЗ-52, ГАЗ-53, ГАЗ-66, УАЗ, Москвич

100 руб. /шт.

В наличии

Новый Старый Склад

Втулка троса спидометра 20-1104091 (222)
, Современное производство

ГАЗ-М20, ГАЗ-21, ГАЗ-24, ГАЗ-13, ГАЗ-14, ГАЗ-69, ГАЗ-51

50 руб.

Кабель в защитной резиновой оболочке (227-21)
, Современное производство

ГАЗ-М20 Победа, ГАЗ-12 ЗИМ, ГАЗ-21 Волга

100 — 200 рублей за комплект

В наличии

Репродукция

Втулка дуг тента 76-6001282 (243-69)
, Современное производство

ГАЗ-69, УАЗ-469

150 руб за штуку

В наличии

Новый Старый Сток

Прокладка крышки коробки толкателей УАЗ (2511-451)
, Современное производство

УАЗ

10 рублей за штуку

В наличии

Новый Старый Сток

Прокладка крышки распределительной шестерни 21-1002064 (2513-21)
, Современное производство

ГАЗ-21, РАФ-977, УАЗ

25 руб.

В наличии

Новый Старый Склад

Прокладка крышки ГРМ 24-1002064 (2513-24)
, Современное производство

ГАЗ-24, ГАЗ-24-10, ГАЗ-3102, ГАЗ-31029, РАФ-2203

20 руб/шт

В наличии

Новый Старый Сток

Комплект прокладок двигателя ЗМЗ-402 (2514-24-10)
, Современное производство

УАЗ, Горьковский автозавод

1100 руб. за комплект

В наличии

Репродукция

Прокладка крышки коленвала 4022.1005162 (2516-2410)
, Россия

ГАЗ-24-10 «Волга», ГАЗ-31029 «Волга», ГАЗ-3102 «Волга», УАЗ

16 рублей за штуку

В наличии

Новый Старый Сток

Пробки блока цилиндров (2517-20)
, Современное производство

ГАЗ-12, ГАЗ-21, ГАЗ-24, ГАЗ-51, ГАЗ-69, УАЗ

100 рублей за штуку

В наличии

Репродукция

Сальниковые сальники коленчатого вала (252-21)
, Современное производство

ГАЗ-51, ГАЗ-69, ГАЗ-12, ГАЗ-13, ГАЗ-14, ГАЗ-М20, ГАЗ-21, ГАЗ-24, Ныса, Зук

50 — 150 руб.

В наличии

Новый Старый Запас

Шпилька головки блока цилиндров двигателя ГАЗ-21 (2530-21)
, Современное производство

ГАЗ-21 Волга, РАФ-977 Латвия, УАЗ

350 рублей за комплект

В наличии

Новый Старый Сток

Прокладка крышки водяной рубашки ГБЦ двигателя ГАЗ-21 (2532-21)
, Современное производство

ГАЗ-21, РАФ-977, УАЗ

15 — 25 рублей за штуку

В наличии

Новый Старый Сток

Крышка 21-1003082 водяной рубашки ГБЦ (2533-21)
, Современное производство

ГАЗ-21, РАФ-977, УАЗ

50 руб.

В наличии

Новый Старый Сток

Прокладка головки блока 21-1003020 и 417-1003020 (254-21)
, Современное производство

ГАЗ-21 Волга

160 — 270 руб. за штуку

В наличии

Новый Старый Сток

Прокладка ГБЦ (254-24)
, Современное производство

ГАЗ-24 Волга, РАФ-2203 Латвия, УАЗ

100 рублей

В наличии

Новый Старый Сток

Поршневая группа (2550-21)
, Современное производство

ГАЗ-21, РАФ-977, УАЗ

16400 руб за комплект

В наличии

Новый Старый Сток

Кольцо уплотнительное гильзы цилиндра 21-1002024 (2552-21)
, СССР

ГАЗ-21 Волга, РАФ-977 Латвия, УАЗ

40 рублей за комплект

В наличии

Новый Старый Сток

Прокладки гильз цилиндров 66-100204 (2552-24)
, Современное производство

ГАЗ-24, ГАЗ-24-10, ГАЗ-53, ГАЗ-66, УАЗ

30 руб за штуку

В наличии

Новый Старый Сток

Палец поршневой 21-1004020 (256-21)
, СССР

ГАЗ-21, ГАЗ-24, РАФ, УАЗ

80 рублей за штуку

В наличии

Новый Старый Сток

Втулка шатуна 21-1004052 (2572-21)
, Современное производство

ГАЗ-21, ГАЗ-24, РАФ, УАЗ

250 руб.

В наличии

Новый Старый Сток

Коленчатый вал Шестерня коленчатого вала 11-6306-А2 (2580-11)
, Россия

ГАЗ-21, ГАЗ-12, ГАЗ-20, ГАЗ-24, ГАЗ-51, ГАЗ-52, ГАЗ-69, РАФ, УАЗ

1200 руб. за штуку

В наличии

Новый Старый На складе

Шайбы упорные коленвала 11-6307 (2581-11)
, СССР

ГАЗ-12, ГАЗ-М20, ГАЗ-21, ГАЗ-24, ГАЗ-51, ГАЗ-69, РАФ-977, РАФ-2203, УАЗ

150 руб

В наличии

Новый Старый Склад

Шайба храповая 293554-П29 (2582-20)
, Современное производство

ретро автомобили

20 руб за штуку

В наличии

Новые Старые Сток

Пробка-пробка масляных полостей коленчатого вала ГАЗ-21, ГАЗ-24, УАЗ (2585-21)
, Современное производство

ГАЗ-21 Волга, ГАЗ-24 Волга, УАЗ

30 рублей

В наличии

Новый Старый Склад

Подшипник коленвала М7600 (2586)
, Современное производство

ГАЗ-АА, ГАЗ-67, ГАЗ-М20, ГАЗ-21, ГАЗ-24, ГАЗ-51, ГАЗ-52, ГАЗ-63, ГАЗ-66, ГАЗ-69

265 руб.

В наличии

Новый Старый На складе

Шестерня распредвала 11-6256-А4 и 402.1006020 (2601-11)
, Современное производство

ГАЗ-12, ГАЗ-М20, ГАЗ-21, ГАЗ-24, ГАЗ-51, ГАЗ-69, УАЗ, РАФ

1700 руб за штуку

В наличии

Новый Старый Сток

Шпонка распределительного вала 260417-П (26011-11)
, Современное производство

ГАЗ-М20 Победа, ГАЗ-21 Волга, ГАЗ-24 Волга, ГАЗ-12 ЗИМ, ГАЗ-69, ГАЗ-51, УАЗ

50 руб.

В наличии

Репродукция

Кольцо распорное распредвала 11-6255 (26012-11)
, Современное производство

ГАЗ-12 ЗИМ, ГАЗ-М-20, ГАЗ-21, ГАЗ-24, ГАЗ-69, ГАЗ-51, УАЗ

25 рублей за штуку

В наличии

Новый Старый Склад

Фланец упорный распределительного вала 11-6252 (2606-20)
, Современное производство

ГАЗ-12 «ЗИМ», ГАЗ-М20 «Победа», ГАЗ-21 «Волга», ГАЗ-24 «Волга», ГАЗ-51, ГАЗ-53, ГАЗ-69, УАЗ

220 руб.

В наличии

Новый Старый На складе

Стойка оси коромысел 21-1007105-Б и 21-1007106-Б (2609-21)
, СССР

М-21, ГАЗ-24, ГАЗ-24-10, ГАЗ-3102, ГАЗ-31029, УАЗ, РАФ

70 руб/шт

В наличии

Новый Старый Сток

Распорная пружина коромысел 21-1007161-Б (26091-21)
, Современное производство

М-21 Волга, ГАЗ-24 Волга, ГАЗ-24-10 Волга, УАЗ

40 рублей за штуку

В наличии

Новый Старый Сток

Шайба пружинная коромысел осей 21-1007135 (26092-21)
, Современное производство

М-21 Волга, ГАЗ-24 Волга, УАЗ

25 руб/шт

В наличии

Новый Старый На складе

Шток толкателя клапана 54-1007175 (2610-21)
, Современное производство

ГАЗ-21, ГАЗ-24, ГАЗ-24-10, ГАЗ-31029, РАФ-977, РАФ-2203, УАЗ

1960 руб. за комплект

В наличии

Новый Старый Склад

Клапан толкатель 21-3661390 или 21-1007055-А2 (2613-24)
, Современное производство

ГАЗ-21, ГАЗ-24, РАФ-977, РАФ-2203, УАЗ

2500 руб. за комплект

В наличии

Новый Старый Запас

Колпаки маслоотражательные ГАЗ-21 (2616-21)
, Современное производство

ГАЗ-21 Волга, РАФ-977 Латвия, УАЗ

40 рублей за комплект

В наличии

Новый Старый Сток

Прокладка клапанной крышки 21-1007245 (2620-21)
, Современное производство

ГАЗ-21, ГАЗ-24, РАФ-977, РАФ-2203, УАЗ

100 — 240 руб. за шт.0002
Прокладка коллектора (газопровода) 21-1008080 (2630-21)
, Современное производство

ГАЗ-21 Волга

120 рублей

В наличии

Новый Старый Сток

Прокладка корпуса привода трамблера 21-1016023-Б (264)
, Современное производство

ретро автомобили

10 руб за штуку

В наличии

Новые Старые Сток

Распределитель привода 451-1016010 (264-451)
, Россия

УАЗ-451, УАЗ-469

1300 руб.

В наличии

Новый Старый Склад

Прокладки поддона (2701-21)
, СССР

ГАЗ-21 Волга

280 рублей комплект

В наличии

Новый Старый Сток

УАЗ хантер максималка. Двигатель уаз хантер бензиновый, дизельный двигатель уаз хантер технические характеристики. Технические характеристики УАЗ-Хантер


Технические характеристики УАЗ «Хантер» помогают автомобилю удерживать лидерство среди любителей внедорожников.

Технические параметры УАЗ «Хантер»

Первые модели сошли с конвейера с бензиновыми двигателями мощностью 104 л. из. и объемом 2,9 л. Позже от марки Патриот стали выпускать силовую установку объемом 2,7 литра и мощностью 128 лошадиных сил. За все время своего существования автомобиль работал на бензиновых карбюраторных, инжекторных и дизельных двигателях. Одним из первых предложенных вариантов был 8-клапанный польский дизель «Андория» на 2,42 л и 86 л. с., которые достигались при 4000 об/мин. При 1800 об/мин его крутящий момент составлял 183 Н*м.

Уже в 2005 году на смену Андориа пришел отечественный 16-клапанный дизель ЗМЗ-51432, развивающий 114 сил при объеме 2,2 литра и 3500 об/мин. Тяга агрегата достигала 270 Н*м при условии 1800–2800 об/мин. А также на Hunter устанавливался 2,2-литровый двигатель F-Diesel 4JB1T (Китай), который выдавал крутящий момент 200 Н*м (2000 об/мин) и мощность 92 л. из. (3600 об/мин). Последняя дизельная версия УАЗа вышла с двигателем 2,2 л от Патриота мощностью 98 сил. Сегодня купить такой дизель можно только на вторичном рынке.

Динамические и скоростные характеристики УАЗ «Хантер» не самые сильные стороны автомобиля. Бензиновая версия разгоняется до 130 км/ч, дизельная — до 120 км/ч.

Повышенная проходимость внедорожника обеспечивается значительным расходом топлива. Средний расход бензиновых моделей на 100 км составляет 13,5 л, а дизельный УАЗ «Хантер» «кушает» чуть меньше — 10,1 л на 100 км. Эти показатели рассчитывались при движении по ровному дорожному покрытию; в условиях бездорожья увеличивается расход топлива.

Внешний вид автомобиля УАЗ «Хантер»

Внешний вид внедорожника незамысловат и практичен. Его кубическую рубленую форму преобразили пластиковая фальшрадиаторная решетка и передний бампер со встроенными противотуманными фарами. Пластиковая облицовка передней и задней части автомобиля отвечает требованиям безопасности и защищает современное лакокрасочное покрытие от различных негативных механических воздействий.

Багажный отсек автомобилей УАЗ серии «Хантер» с рамной жесткой конструкцией кузова оборудован распашной дверью. Он обеспечивает более удобный, быстрый доступ к багажнику, а также позволяет легко загружать/выгружать груз или осуществлять оперативную посадку/высадку пассажиров на откидных сиденьях. В версиях кузова УАЗ с тентом устанавливается бортовая складывающаяся задняя дверь.

Улучшение обзорности, вентиляцию автомобиля, удобный доступ к зеркалам заднего вида с целью их регулировки обеспечивают дверные расширители, оборудованные раздвижными окнами.

Устройство салона автомобиля

Салон УАЗ «Хантер» не относится к классу «люкс», а организован таким образом, чтобы водитель и пассажиры чувствовали себя комфортно во время поездки. Основные изменения в обустройстве салона автомобиля:

  • Новый руль с мягким ободом.
  • Салон обит ковролином. Это улучшает тепло- и звукоизоляцию.
  • Удобные новые сиденья с тканевой обивкой.
  • Переднее водительское сиденье имеет широкий диапазон продольной регулировки, благодаря чему людям среднего и высокого роста будет комфортно за рулем.
  • Поездки на дальние расстояния стали еще комфортнее благодаря регулируемой спинке (можно регулировать угол наклона и поясничный подпор) передних сидений.
  • Сиденья легко раскладываются в кровати.
  • Задние сиденья складываются полностью или частично (1:2), что позволяет разместить крупногабаритный груз.
  • Уплотнители дверей с двойным замкнутым контуром обеспечивают салону внедорожника УАЗ «Хантер» низкую шумоизоляцию, защиту от проникновения влаги и поддержание микроклимата на оптимальном уровне.

Характеристики ходовой части автомобиля УАЗ «Хантер»

Передняя и задняя подвески автомобиля зависимые. Передняя рычажная подвеска обеспечивает плавность хода, встроенный стабилизатор поперечной устойчивости удерживает вас на ходу, а гидравлический амортизатор двойного действия обеспечивает плавность хода по пересеченной местности. Задняя подвеска имеет две продольные полуэллиптические рессоры.

Легкость управления УАЗ «Хантер» при парковке и на малых скоростях достигается гидроусилителем руля. Тормозная система работает точно, быстро и эффективно благодаря дисковым тормозам, установленным на передних колесах, и модернизированным барабанам на задних.

Трансмиссия автомобиля УАЗ «Хантер» оснащена демультипликатором и представлена ​​синхронизированной механической 5-ступенчатой ​​коробкой передач и новой 2-ступенчатой ​​косозубой раздаточной коробкой. В машине обе оси ведущие, но есть возможность отключить переднюю ось. Колесная формула – 4*4, дорожный просвет – 210 мм.

Среди конструктивных новшеств автомобиля — сцепление «ЛУК» (только на УАЗ «Хантер» с двигателем ЗМЗ — 409.10) и новые ведущие мосты типа «Спайсер».

Модельный ряд

На сегодняшний день у официальных дилеров можно приобрести следующие комплектации моделей автомобилей УАЗ Хантер:

  • Классика – полноприводный бензиновый внедорожник (Part-Time plug-in) с цельнометаллическим кузовом металлическая конструкция кузова, раздаточная коробка с механическим приводом, размер колесных дисков 16”.
  • Classic с блокировкой дифференциала заднего моста — полноприводный автомобиль (система Part-Time), мосты Spicer, работает на бензине, раздаточная коробка работает с механическим приводом, цельнометаллический корпус.
  • Special Anniversary Series — полный привод (Part-Time), коробка передач — механическая, 5 ступеней, раздаточная коробка — 2 ступени, привод механический, мосты «Спайсер» — неразрезные (главная пара — 4,625).

Двигатель УАЗ Хантер , который вы видите на фото в нашей статье, установлен от модели Патриот. И бензиновые, и дизельные двигатели УАЗ Хантер точно такие же, как и у Патриота. Бензиновый двигатель объемом 2,7 литра выдает 128 л.с., дизель объемом 2,3 литра выдает чуть меньше, всего 114 лошадей, но по крутящему моменту дизель ему не по зубам. Сегодня мы подробно расскажем вам о конструкции и характеристиках двигателей УАЗ Хантер.

Бензиновый двигатель УАЗ Хантер ЗМЗ-409 , 4-цилиндровый, 16-клапанный, рядный, со встроенной микропроцессорной системой управления впрыском топлива. Впрыск топлива осуществляется во впускной патрубок. Система зажигания с катушками, подающими ток на свечи зажигания, ввинченные вертикально в центр камер сгорания. Для этого в крышке ГБЦ есть даже специальные колодцы. Микропроцессорная система с электронным блоком управления двигателем автоматически регулирует угол опережения зажигания.

Блок цилиндров силового агрегата УАЗ Хантер чугунный, ГБЦ алюминиевая, с двумя распредвалами и гидрокомпенсаторами клапанов. Цепной привод ГРМ . В то же время цепное устройство газораспределительного механизма двигателя «Хантер» очень сложное, так как состоит из двух цепей, соединенных через промежуточный вал. Плюс есть два гидравлических натяжителя цепи со звездочками. Вся эта конструкция является слабым местом всего двигателя, так как недостаточное натяжение, поломка гидронатяжителя, приводит к повышенному шуму двигателя УАЗ. Кроме того, часто выходят из строя гидрокомпенсаторы, что приводит к стуку в клапанном механизме.

Двигатель УАЗ Хантер 2.7 бензин (128 л.с.) характеристики, расход топлива

  • Рабочий объем — 2693 см3
  • Количество цилиндров — 4
  • Количество клапанов — 16
  • Диаметр цилиндра — 95,5 мм
  • Ход поршня — 94 мм
  • Мощность л.с./кВт — 128/94,1 при 4600 об/мин
  • Крутящий момент — 209,7 Нм при 2500 об/мин
  • Степень сжатия — 9
  • Марка топлива — бензин АИ 92
  • Экологический класс — Евро-4
  • Максимальная скорость — 130 км/ч
  • Разгон до 100 км/ч — н/д
  • Комбинированный расход топлива — 13,2 литра

Естественно, производитель не называет объективных данных по расходу топлива бензинового Хантера в городских условиях. Причина понятна, достаточно высокий расход топлива может отпугнуть покупателей. Если вы хотите сэкономить на топливе, то покупайте УАЗ Хантер с дизелем, о котором мы поговорим далее.

Дизель УАЗ Хантер собран на том же Заволжском моторном заводе. Рядный 4-цилиндровый, 16-клапанный силовой агрегат с двумя распредвалами. Цепной привод ГРМ, с гидравлическими натяжителями. В клапанном механизме имеются гидрокомпенсаторы. Блок цилиндров чугунный, головка блока алюминиевая, есть турбокомпрессор. Дизельный двигатель ЗМЗ-51432.10 CRS с системой подачи топлива Common Rail имеет электронно-управляемую систему подачи топлива BOSCH с максимальным давлением впрыска 1450 бар. Для привода ТНВД (ТНВД), водяного насоса и генератора используется поликлиновой ремень с автоматическим механизмом натяжения.

Дизельный двигатель УАЗ Хантер , с непосредственным впрыском топлива, турбонаддувом и охлаждением наддувочного воздуха, соответствует экологическому классу Евро-4. Этот двигатель имеет хороший крутящий момент, который незаменим для бездорожья, плюс достаточно умеренный расход топлива. Ниже приведены подробные характеристики дизельного двигателя Hunter.

Двигатель УАЗ Хантер 2.3 дизель (114 л.с.) характеристики, расход топлива

  • Рабочий объем — 2235 см3
  • Количество цилиндров — 4
  • Количество клапанов — 16
  • Диаметр цилиндра — 87 мм
  • Ход поршня — 94 мм
  • Мощность л.с./кВт — 113,5/83,5 при 3500 об/мин
  • Крутящий момент — 270 Нм при 1300-2800 об/мин
  • Степень сжатия — 19
  • Тип ГРМ/Привод ГРМ — DOHC/Цепь
  • Марка топлива — дизель
  • Экологический класс — Евро-4
  • Максимальная скорость — 120 км/ч
  • Разгон до 100 км/ч — н/д
  • Расход топлива в городе — н/д
  • Комбинированный расход топлива — 10,6 литров
  • Расход топлива по трассе — н/д

Дизельный агрегат Хантер, как и бензиновый аналог, при той же конструкции, что и двигатели Патриот, имеет больший расход топлива, но максималка ниже. Этим можно объяснить конструктивные особенности самого УАЗ Хантер.


УАЗ Хантер — это тот самый знаменитый «козлик», живая классика советского автопрома. Это, собственно, УАЗ-469, стоящий на конвейере с далекого 19 года.72. Что касается, собственно, «охотника», то автомобиль с таким названием выпускается с 2003 года, правда, с перерывами.

Сам прародитель УАЗ-469 изначально создавался как армейский автомобиль. Что это значит, значит, комфорт для водителя был для конструкторов последним приоритетом, проходимость, ремонтопригодность и надежность были намного выше. Как оказалось, эти качества важны не только для военных, но и для охотников, рыбаков и других любителей дикой природы и отдыха вдали от городов и от асфальтированных дорог.

Важно! Hunter — удачная попытка максимально адаптировать армейский джип под гражданские нужды.

Внешний вид

Внешне сразу не найдешь отличия гражданского Охотника от его военного предка. В первую очередь это жесткий, металлический верх автомобиля, в то время как армейские внедорожники закрывались брезентовым кунгом.

Другие отличия включают более современные дверные ручки. Также несколько обновлены колесные диски и, конечно же, окраска автомобиля современными красками. Особенно металлический.

Собственно, это все отличия, в остальном это все тот же «Козел» 45-летней давности.

Интерьер

Внутри Хантер нарочито брутален, хотя отличий от армейской машины в салоне все же больше, чем снаружи.

Главным отличием является само наличие передней панели. У армейского джипа его просто не было.

Правда панель более чем простая, без всяких дизайнерских изысков. Еще одно важное отличие – наличие более-менее удобных сидений с подлокотниками. Но это не главное для ульяновского внедорожника, все самое главное находится под капотом. И покупают Хантер не за внешний вид, а за характеристики УАЗ Хантер.

Двигатели

Для внедорожника Ульяновск предусмотрено два двигателя:

  • Бензиновый 4-цилиндровый двигатель. Объем 2,7 литра ЗМЗ 409;
  • Дизельный 4-цилиндровый двигатель. Объем 2,3 литра ЗМЗ 5143.

Бензиновый двигатель оснащен непосредственным впрыском топлива (инжектором). Имеет по 4 клапана на цилиндр и верхний газораспределительный механизм. С этими современными техническими системами он развивает мощность 128 л.с. из. и крутящий момент 216 Н.м при 3000 об/мин.

С этим силовым агрегатом Hunter достигает максимальной скорости 130 км/ч. Естественно, при таком солидном объеме расход топлива УАЗ Хантер составляет 13,2 литра на 100 км. Это так называемая средняя стоимость. При езде по бездорожью естественно заметно больше.

Двигатель ЗМЗ 409

Что касается дизеля, то мощность у него чуть меньше, всего 96 л.с. из. Момент такой же, как и у бензинового двигателя – 216 Н. м, однако он достигается при 2100 об/мин и это позволяет «козлику» идти в гору, не нажимая на педаль газа. Максималка, конечно, у дизельного УАЗа несколько меньше, чем у бензинового, где-то чуть меньше сотни. Но гонки по трассе – это не стихия Хантера, его стихия – бездорожье, вот тут дизельная версия покажет все свои преимущества.

Кстати, обычно владельцы дизельных «козликов» вполне уверенно держат скорость 90 км/ч, при этом вполне уверенно едут по грунтовке с той же скоростью.

В целом дизель гораздо более, так сказать, продвинут, чем бензиновый. Раньше на внедорожники ставили польский двигатель, но после того, как Заволжский моторный завод в начале 2000-х разработал свою серию ЗМЗ-514, стали устанавливать отечественные силовые агрегаты, так как они не только не уступали импортным, но даже превзошел их.

Дизель оснащен турбокомпрессором, оснащен непосредственным впрыском топлива, что позволяет ему иметь недостижимый ранее для внедорожника Ульяновского автозавода расход топлива, где-то в районе 10 литров на 100 километров .

Дизельный двигатель ЗМЗ 5143

Трансмиссия

Трансмиссия автомобиля состоит из двух коробок, коробки передач и раздаточной коробки. Коробка передач на Хантере 5-ступенчатая, а раздаточная коробка двухступенчатая. Джип имеет полный привод, при этом передний мост можно отключить. Раздаточная коробка управляется вторым рычагом в салоне, который можно увидеть на фото выше.

Что касается подвески колес, то она спереди на рессорах, а вот сзади, как на старом добром УАЗике, рессорная. Правда, пружины специальные, мягкие.

Собственно, на этом рассказ о технических характеристиках УАЗ Нунтер можно заканчивать, резюмирую.

Резюме

Теперь главный вопрос, касающийся этого автомобиля, заключается в том, сколько еще он будет производиться. По словам руководства Ульяновского завода, следующего поколения «Охотника» уже не будет. Но и эту модель тоже никто не собирается снимать с производства, несмотря на достаточно высокую цену (исходя из уровня автомобиля). Кстати, они начинаются с 557 000 рублей, что сегодня соответствует где-то чуть меньше 10 000 долларов.

Однако, несмотря ни на что, автомобиль имеет стабильный и устойчивый спрос, и с учетом его безальтернативности на российском рынке, видимо, еще не один год. Единственным конкурентом Хантера является старая добрая Нива, которую сегодня называют Лада 4х4. Но если вспомнить, что в следующем году он, судя по всему, будет снят с производства, то спрос на ульяновскую продукцию должен возрасти еще больше.

Так что, думаю, рано говорить, что Охотнику пора отдыхать.

В 1972 с конвейера Ульяновского автозавода сошел легендарный «Козлик» — внедорожник с маркировкой УАЗ-469. Изначально он позиционировался как машина военного назначения, но позже была выпущена и гражданская версия. Популярность этой модели была обусловлена ​​лишь одним из ее положительных качеств, но самое серьезное – высокая проходимость.

О том, что модель получилась по-своему удачной, свидетельствует тот факт, что ее последующее поколение УАЗ-3151 не имело существенных конструктивных доработок. Этот автомобиль остался таким же грубым, без намека на комфорт. Но его феноменальная проходимость скрашивала все невзгоды.

Вторым поколением, а теперь и последним, стала модель под названием УАЗ «Хантер», выпущенная в 2003 году. И хотя привычные версии цифрового индекса были заменены на английское слово, но это все тот же «Козлик», хоть и несколько поработанный вне текущих реалий.

Отметим, что у этой серии внедорожников больше не будет продолжения, и именно Hunter является финальной моделью. Далее давайте взглянем на то, что представляет собой легендарный внедорожник последнего поколения.

Типы кузовов, габаритные параметры


Начнем с кузова и габаритов этого автомобиля. Как и у предыдущей модели, для этого внедорожника были доступны два варианта кузова. Основным из них был 5-дверный универсал с жестким металлическим верхом. Также «Охотник» доступен в кузове универсал-фаэтон, с брезентовым съемным верхом, натянутым на демонтированные дуги.

Судя в целом нововведений в Хантере нет, кроме названия и некоторых второстепенных элементов. А так как никаких изменений в конструктивную часть внесено не было, то и габариты внедорожника остались практически такими же, как у модели 3151.

Длина «Охотника» 4,1 м, ширина (с разложенными зеркалами) — 2,01 м, высота — 2,025 м. Главным преимуществом этого внедорожника является дорожный просвет, который составляет 210 мм.

Внешний вид

Пройдемся по внешнему виду автомобиля, который почти не изменился со времен 469. Все те же кубические рубленые формы и полный минимализм. Но это одно из достоинств автомобиля. Он по-прежнему предназначен для передвижения там, где другим внедорожникам не добраться. И лишние элементы на корпусе для этого ни к чему.

Внешний вид автомобиля давно знаком. Все те же две горизонтальные широкие полосы, решетчатые и закругленные по краям, выполняющие роль решетки радиатора, круглые выступающие фары, под которыми находятся противотуманные фары. Интересно, что поворотников спереди нет вообще, они сбоку возле лобового стекла. Бампер тоже остался без изменений — обычная штампованная балка с зацепами сверху. И самое главное, никакого пластика.

Часть корпуса, отведенная под салон, по форме полностью напоминает застекленный ящик. Из примечательного в боковой части автомобиля можно отметить лишь выступающую выштамповку кузова, формирующую колесные арки. Шторки дверей никто не прятал, они остались снаружи кузова. Но тут уже финишный пластик, который используется на дверных ручках и в качестве корпуса боковых зеркал.

Задняя часть машины вертикальная. 5-я дверь распашная, состоит из двух частей и на нижней из них закреплено запасное колесо. Задняя светотехника очень проста и состоит из двух вертикальных фар, совмещающих в себе стоп-сигналы и поворотники.

В целом внешний вид автомобиля очень простой и без особых изысков. Но такой минимализм зачастую только в плюс, особенно для любителей всевозможных строев.

Видео: Тест-драйв УАЗ Хантер. Антон Автоман.

Интерьер

Интерьер «Охотника» под стать внешности- спартанский и без намека на комфорт. Но дизайнеры хоть немного переделали сиденья, увеличив их удобство, а также оснастив задний ряд подголовниками. Кстати, отдельно.

В отличие от предыдущих моделей передняя панель Hunter отделана пластиком. Главное место на ней, причем центральное, отведено приборной панели. Все информационные датчики на ней круглые, аналоговые, расположены в ряд, что и определяет такие габариты приборки. Под датчиками расположен блок функциональных клавиш.

Центральная консоль отсутствует как таковая. Вместо него имеется проем с видимой электропроводкой и воздуховодами системы отопления.

Хотя Хантер появился в 2003 году, стеклоподъемники в двери поставить не удосужились. Вместо него стоит отдельное стекло, и если водитель хочет проветрить салон, то ему нужно отодвинуть одну из половинок стекла в сторону.

Трансмиссия этого автомобиля управляется двумя рычагами, отходящими от центрального тоннеля. Один из них управляется коробкой передач, а второй является раздаточной коробкой. Вот и все внутреннее оборудование.

Видео: УАЗ Хантер глазами НОРМАЛЬНОГО водителя… как можно ЭТО водить???

Технические характеристики

Перейдем к технической части. С момента его появления на Хантере, как и на его предшественниках, устанавливалась только бензиновая силовая установка. Сначала использовался 2,9-литровый агрегат мощностью 104 л. из. Позже эта установка была заменена двигателем от Патриота, основные характеристики которого: объем – 2,7 литра, мощность – 128 л. с.

УАЗ «Хантер» — дизель
1) Изначально для автомобиля предлагался польский 8-клапанный агрегат Andoria объемом 2,4 литра, генерирующий 86 «лошадей» при 4000 об/мин и 183 Нм пиковой тяги при 1800 об/мин. об/мин.
2) В 2005 году на смену ему пришел отечественный двигатель ЗМЗ-51432 объемом 2,2 л с 16-клапанным ГРМ, развивающий 114 сил при 3500 об/мин и 270 Нм при 1800-2800 об/мин.
3) И, наконец, на «Охотник» устанавливался китайский вариант F-Diesel 4JB1T на 2,2 литра, отдача которого составляет 92 лошадиные силы при 3600 об/мин и 200 Нм при 2000 об/мин.

Позже всех появилась дизельная версия «Охотника» с 2,2-литровым двигателем от того же «Патриота», который выдает 98 л.с. из. Сейчас модели с таким двигателем можно приобрести только с рук.

Трансмиссия внедорожника состоит из 5-ступенчатой ​​механической коробки и 2-ступенчатой ​​раздаточной коробки. Колесная формула «Охотника» — 4х4, но передний мост подключаемый.

Скорость явно не стихия этого внедорожника. Его максимальный показатель 130 км/ч – бензиновая версия. Дизель уступает этому показателю на 10 км/ч. О динамических характеристиках и говорить нечего.

Высокая проходимость Хантера также требует хорошего расхода топлива. Так, бензиновая модель потребляет в среднем 13,5 л, дизель УАЗ «Хантер» «кушает» меньше, но ненамного, его средний расход составляет 10,1 л. Обратите внимание, что это индикаторы при движении по дороге с твердым покрытием. Расход на бездорожье значительно возрастет.

Комплектация и стоимость

УАЗ «Хантер» больше не выпускается, хотя у дилеров до сих пор есть новые модели этого внедорожника, без пробега, да еще и в нескольких комплектациях. Вот только полная комплектация, а опционального оборудования как такового нет. Например, базовая модель, именуемая «Классика», оснащена:

  1. КПП Hyundai;
  2. Легкосплавные диски;
  3. Металлическая отделка.

УАЗ «Хантер» в комплектации «Трофи»

Топовая комплектация — «Трофи», помимо описанных опций, имеет защиту рулевых тяг и агрегатов трансмиссии, автомобиль с ней также доступен в особого цвета и с эксклюзивными колесами. На этом все варианты закончились.

Стоит отметить особую серию «Победа» «Охотника», на которой завершился выпуск этого внедорожника. Он приурочен к 70-летию Победы, благодаря чему автомобиль получил ряд особых опций — армейскую окраску с аэрографией музыкальных нот (визитная карточка Маэстро из фильма «В бой идут одни старики»), а также в качестве сувенирного набора, состоящего из накидки, траншейного инструмента и котелка.

Еще одним неоспоримым преимуществом этого автомобиля, наряду с проходимостью, является его низкая стоимость. И хотя производство «Хантера» уже остановлено, купить новый внедорожник еще можно, правда, только с бензиновым двигателем.

Базовая версия «Охотника» с цельнометаллическим кузовом обойдется покупателю всего в 469 000 рублей. Модель с пакетом Trophy имеет стоимость 529 900 рублей. Столько же будет стоить внедорожник специальной серии «Победа».

«УАЗ-Хантер» — последняя модификация известного российского внедорожника Ульяновского автомобильного завода. Автомобиль удачно сохранил и приумножил все достоинства предыдущих выпусков. Это все тот же внешне брутальный «козёл», каким его видели наши деды. Крепкая база и простой, непритязательный салон – все, что нужно настоящему мужчине.

Верность традициям

Неизменный внешний вид автомобиля может вызвать недоумение. Ведь кроме странного пластика переднего и заднего бамперов, а также модного цвета металлик, это все тот же УАЗ-469.. Внутри тоже мало что изменилось. Приборная панель стала пластиковой, а окна теперь открываются по сдвижному принципу, а не поворотом. Аскетизм и минимализм подходят только настоящему мужчине, не избалованному чрезмерным комфортом иномарок.

При этом технические характеристики УАЗ-Хантер с каждой модификацией только улучшаются. В основе конструкции также лежит цельная рама и постоянный полный привод. Автомобиль во все времена ценился именно за его уверенные проходимые качества. «Русский танк» проходит там, где другие пройти не могут. А минимализм, с одной стороны, обеспечивает доступную цену, а с другой – широкие возможности для творческого тюнинга.

Технические характеристики

Технические характеристики УАЗ-Хантер в базовой версии представлены тремя силовыми агрегатами. Два бензиновых и один дизельный мотор дают достаточно широкий выбор искушенному автовладельцу.

  • ЗМЗ-409 — классический агрегат Заволжского моторного завода объемом 2,7 л.
  • ЮМЗ-4218 — двигатель ульяновских инженеров максимальным объемом 2,9 литра для линейки Hunter.
  • ЗМЗ-514 — первый дизельный автомобиль УАЗ российского производства с объемом 2,4 литра.

Коробка передач на автомобиле пятиступенчатая механическая и теперь только корейская. Хотя в начале выпуска модели с 2003 года еще устанавливалась старая русская коробка производства Арзамаса. Надежность автомобиля от внедрения иностранного аналога только выросла, как и его цена. Но некоторые изменения необходимо вносить вне зависимости от общего удорожания продукта.

Распределение автомобиля по-прежнему двухэтапное. Подвеска выполнена по проверенной временем схеме: зависимая пружинная спереди и зависимая пружинная сзади. Есть передний стабилизатор поперечной устойчивости и четыре амортизатора двойного действия.

«УАЗ-Хантер», технические характеристики которого раскрыты для бездорожья, остается автомобилем. Колеса 16-го размера могут меняться в достаточно широком диапазоне без внесения изменений в конструкцию. Передние тормоза УАЗ дискового типа, а задние барабанного типа. Тогда как в 469-м они все барабанные по кругу.

Что касается габаритов, то здесь все осталось по-прежнему. Охотник имеет длину 4,17 м, ширину с зеркалами 2,01 м и высоту 2,025 м. Дорожный просвет базовой модификации составляет 21 см. Для сравнения: у «прокачанных» УАЗов этот показатель увеличивается до 35 см. Масса автомобиля приближается к 2 тоннам. При этом дизельная версия будет самой тяжелой – 1815 кг против бензиновых аналогов в 1665 кг и 1770 кг.

Достоинства и недостатки обновленного «Хантера»

Если практически неизменный внешний вид можно считать и достоинством, и недостатком, то технические характеристики УАЗ-Хантера несомненно выросли:

  • расширили линейку двигателей;
  • улучшенный корейский редуктор;
  • современные лакокрасочные покрытия;
  • улучшенный обогреватель салона;
  • Металлические бамперы

  • последних выпусков.

Главным недостатком УАЗа можно считать практически полное отсутствие комфорта и узкие дверные проемы. И если уровень удобств можно как-то повысить, то двери поменять нельзя. Второй недостаток — негоночные возможности: 35 с до 100 км/ч и максимальная скорость 130 км/ч у бензиновой версии. Все-таки это в первую очередь «танк» и только потом средство передвижения. УАЗ-Хантер, технические характеристики которого рассчитаны с внедорожным уклоном, остается одним из самых любимых тюнинговых автомобилей. Но это отдельная тема.

Несколько слов необходимо сказать о дизеле ЗМЗ-514. При объеме 2,4 литра достигается мощность 86 л. из. УАЗ-Хантер дизель, технические характеристики которого остаются на высоте, более приятный вариант для бездорожья. Это относительно менее оборотистый, но самый тяговитый двигатель. А наличие турбины положительно сказывается на скоростных характеристиках и разгоне.

Дизельная версия также является самой экономичной. Рассмотрим технические характеристики модели УАЗ-Хантер (расход топлива):

  1. ЗМЗ-409 — 13,2 л.
