Основные регулировки трактора Т-40

Регулировка главной муфты сцепления выполняется через 240 час. работы или при уменьшении свободного хода педали до мм, нормальная величина которого должна быть 35—40 мм, что соответствует зазору между выжимным подшипником и внутренними концами отжимных рычагов в мм. При необходимости свободный ход регулируют, изменяя длину тяги, соединяющей педаль с механизмом муфты. При больших износах накладок ведомого диска допускается восстановление нормальной величины зазора между выжимным подшипником и отжимными рычагами их регулировочными болтами с корончатыми гайками. Разность зазоров между рычагами и выжимным подшипником не должна превышать 0,4 мм.

Регулировка муфты сцепления вала отбора мощности производится так же и с теми же показателями, но при повышенном износе накладок ведомого диска зазор между выжимным подшипником и отжимными рычагами восстанавливают упорными регулировочными болтами рычагов.

Регулировка зацепления конических шестерен реверса в процессе эксплуатации не производится до полного износа их. При установке новых шестерен боковой зазор в зацеплении устанавливают в пределах 0,15—0,5 мм. Для этого, изменяя толщину комплекта прокладок под правым подшипником первичного вала коробки передач, устанавливают расстояние + 0,4 мм от левого торца правой ведомой шестерни реверса до оси ведущей шестерни. Затем, изменяя толщину набора прокладок под фланцем стакана переднего подшипника ведущей шестерни, устанавливают нужный зазор в зацеплении этих шестерен. Зазор в зацеплении левой ведомой и ведущей шестерен реверса регулируют прокладками под фланцем стакана левого подшипника вала реверса.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Регулировка тормозов производится через 240 час. работы или при нарушении их действия. Для регулировки нужно снять крышку рукава, ослабить контргайку регулировочной тяги тормозной ленты и затянуть гайку этой тяги до отказа, при этом рычаг тормоза должен быть отклонен назад на 10° от вертикали, а педаль тормоза должна находиться в крайнем заднем положении. После этого следует отпустить гайку регулировочной тяги на 3*/2 оборота, затянуть контргайку и закрыть люк. Затем регулировочный винт снизу рукава надо затянуть до отказа и отпустить его на 3/4 оборота, после чего затянуть контргайкой. После регулировки свободный ход педали должен быть не более мм.

Регулировку свободного хода правой и левой педалей следует производить одновременно, устанавливая одинаковый свободный ход, чтобы при их блокировке происходило одновременное торможение обоих колес.

Регулировка подшипников передних колес. Проверку осевого зазора следует производить через каждые 240 час. работы трактора. При увеличении зазора более 0,5 мм его необходимо отрегулировать, затягивая корончатую гайку цапфы оси колеса.

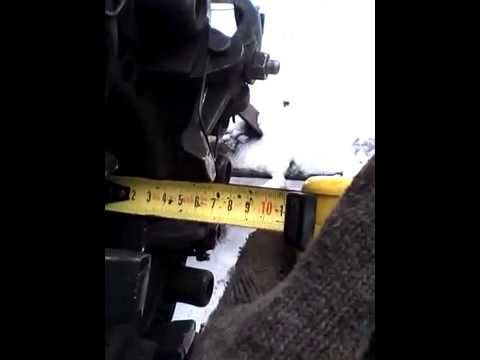

Регулировка сходимости передних колес производится изменением длины поперечных тяг. Сходимость передних колес должна быть в пределах 8—12 мм.

Изменение дорожного просвета. Как правило, трактор должен работать с малым дорожным просветом, обеспечивающим ему наибольшую поперечную устойчивость. Для обработки высокостебельных культур дорожный просвет можно увеличить, повернув на 180° фланцы осей направляющих колес относительно фланцев валов осевых цапф и одно-временнно повернув конечные передачи на 36° вниз.

Регулировка ширины колеи. Колея передних колес при высоте дорожного просвета 500 мм может быть установлена на 1230, 1365, 1415, 1515 и 1815 мм, а при высоте дорожного просвета 650 мм колея устанавливается на 1200, 1335, 1385, 1485 и 1785 мм.

Колея ведущих (задних) колес изменяется перестановкой обода и диска колеса. При перестановке обода нужно следить, чтобы стрелки на шинах с надписью «Направление вращения» указывали направление вращения колеса при движении трактора вперед.

Регулировка рулевого механизма и гидроусилителя руля. Свободный ход рулевого колеса должен быть не более 5° при работающем насосе гидросистемы и не более 25—30° — при выключенном насосе.

Рис. 1. Изменение ширины колеи ведущих колес трактора Т-40.

Зазор в зацеплении рейки поршня с сектором регулируют, затягивая регулировочный болт верхней крышки корпуса гидроусилителя до отказа и затем отпуская его на 1/3—1/2 оборота. После регулировки затягивают контргайку регулировочного болта и его колпачок. Перед регулировкой передние колеса устанавливают для прямолинейного движения.

Регулировка положения золотников поршня гидроусилителя в процессе эксплуатации не выполняется. Ее производят только после ремонта.

Предохранительный клапан регулируют на давление открытия 70 кГ/см2. Перед регулировкой между сошкой и передним брусом ставят упор и, вращая рулевое колесо до отказа, зажимают упор сошкой. При проверке давления манометр присоединяют к отверстию для трубки имитатора.

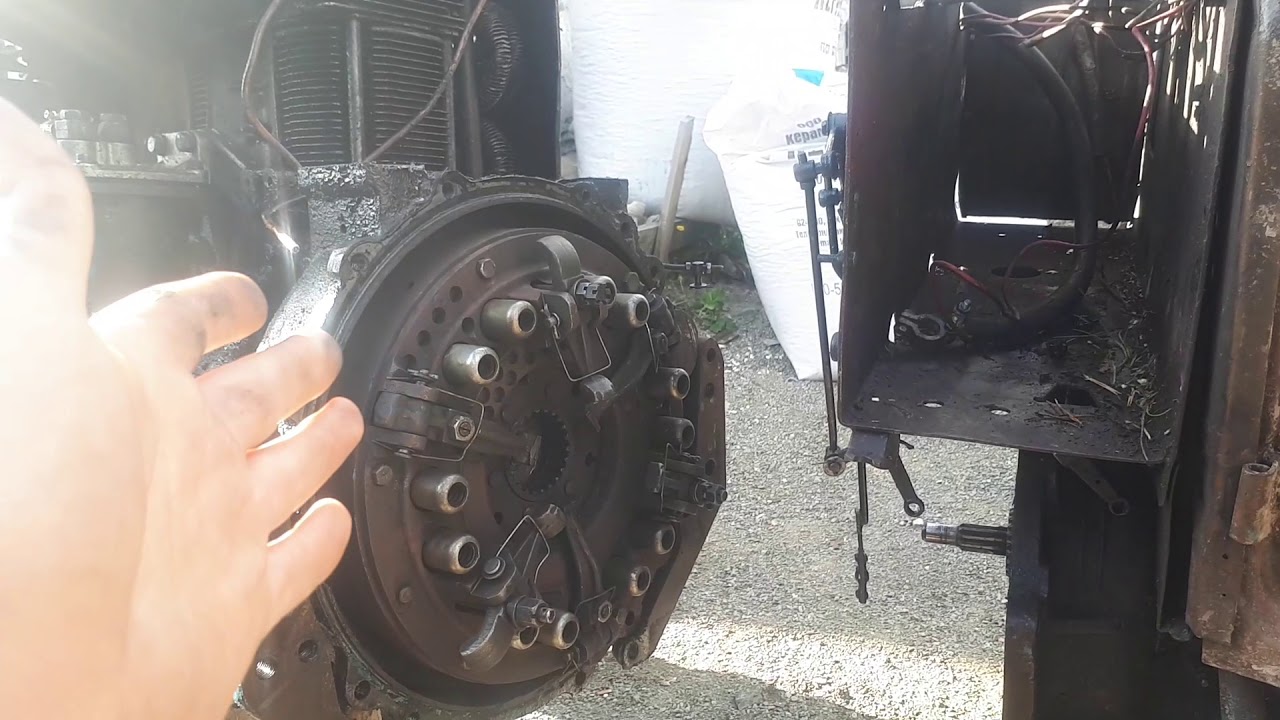

Техническое обслуживание муфты сцепления тракторов Т-40 и Т-40А

Необходимо периодическое проведение смазки муфты сцепления, её регулировки, а также своевременная подтяжка резьбовых соединений.

Рис. 50. Устройство муфты сцепления трактора Т-40 и Т-40А.

а) – Главная муфта сцепления выключена, муфта сцепления независимого привода ВОМ включена;

б) — Главная муфта сцепления включена, муфта сцепления независимого привода ВОМ выключена;

1) – Ось педали муфты ВОМ;

2) – Пружина педали муфты ВОМ;

3) – Педаль муфты ВОМ;

4) – Регулировочная тяга;

5) – Вал муфты сцепления ВОМ;

6) – Шарикоподшипник;

7) – Стакан подшипника;

8) — Каркасный сальник;

9) — Вал главной муфты сцепления;

10) – Кронштейн отводки;

11) – Нажимной болт;

12) – Пружина отжимного рычага;

13) – Трубка подвода смазки к отводам;

14) – Упор нажимного болта;

15) – Отжимной рычаг муфты ВОМ;

16) – Маслёнка;

17) – Рычаг муфты ВОМ;

18) – Стакан пружины;

19) – Нажимная пружина;

20) – Нажимной диск муфты ВОМ;

21) – Прокладка пружины;

22) — Нажимной диск главной муфты;

23) – Маховик двигателя;

24) – Палец;

25) — Ведущий диск муфты ВОМ;

26) – Отводка выключения главной муфты;

27) – Упорный подшипник отводки главной муфты;

28) – Отводка выключения муфты ВОМ;

29) — Упорный подшипник отводки муфты ВОМ;

30) – Ступица ведомого диска муфты ВОМ;

31) — Шарикоподшипник;

32) – Роликоподшипник;

33) – Каркасные сальники;

34) – Коленчатый вал двигателя;

35) – Ступица ведомого диска главной муфты;

36) – Ведомый диск муфты ВОМ;

37) — Ведомый диск главной муфты;

38) – Отжимной рычаг главной муфты;

39) – Регулировочный болт;

40) – Сферическая шайба;

41) – Корончатая гайка;

42) – Валик вилки выключения главной муфты;

43) – Корпус муфты;

44) – Рычаг главной муфты;

45) – Педаль главной муфты;

46) – Регулировочная тяга;

47) – Рычаг управления задним валом отбора мощности;

48) – Шестерня независимого привода ВОМ;

49) – Шестерня синхронного  привода ВОМ;

50) – Блокировочная тяга;

51) —  Вал педалей;

52) – Валик блокировки коробки передач.

Через каждые 240 часов работы трактора необходимо через маслёнку (16), которая расположена на стенке корпуса муфты с левой стороны, смазать солидолом поверхности сопряжения отводок с кронштейном (произвести 5-8 нагнетаний ручного шприца).

Упорные подшипники (27) и (29) отводок в процессе эксплуатации не требуют смазки, потому что при изготовлении в них закладывается смазка на весь срок службы. Также не нуждаются в смазке при проведении технического обслуживания роликоподшипник (32) и передний подшипник (31) вала главной муфты. В них закладывается солидол только при сборке муфты.

Валики вилок выключения и педали управления муфтой устанавливаются на капроновых втулках, которым смазка не требуется.

Таким образом, применение подшипников с заложенной на весь срок эксплуатации смазкой и несмазываемых капроновых втулок позволяет минимизировать количество точек смазки и сократить время проведения технического обслуживания.

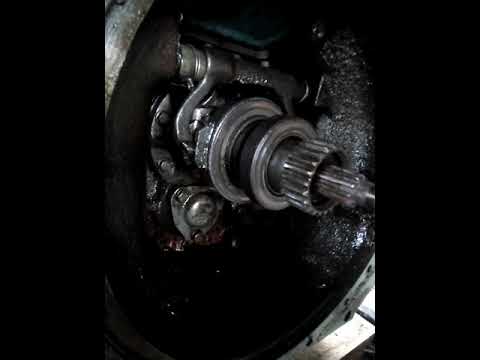

По мере износа фрикционных накладок ведомых дисков главной муфты и муфты ВОМ уменьшается зазор между концами отжимных рычагов и упорными подшипниками – это влечёт за собой неполное выключение муфты и, как следствие, пробуксовку и повышенный износ накладок. Крайне важно проводить периодический контроль данного зазора и при уменьшении его от нормального размера 4 мм до 2,5-3 мм следует проводить регулировку.

Нормальный свободный ход педалей главной муфты и муфты ВОМ составляет 35-50 мм, рабочий ход составляет 85-90 мм, а полный ход составляет 120-130 мм. При уменьшении свободного хода до величины 25 мм муфту следует регулировать, изменяя длину тяг, которые соединяют педали с механизмом муфты.

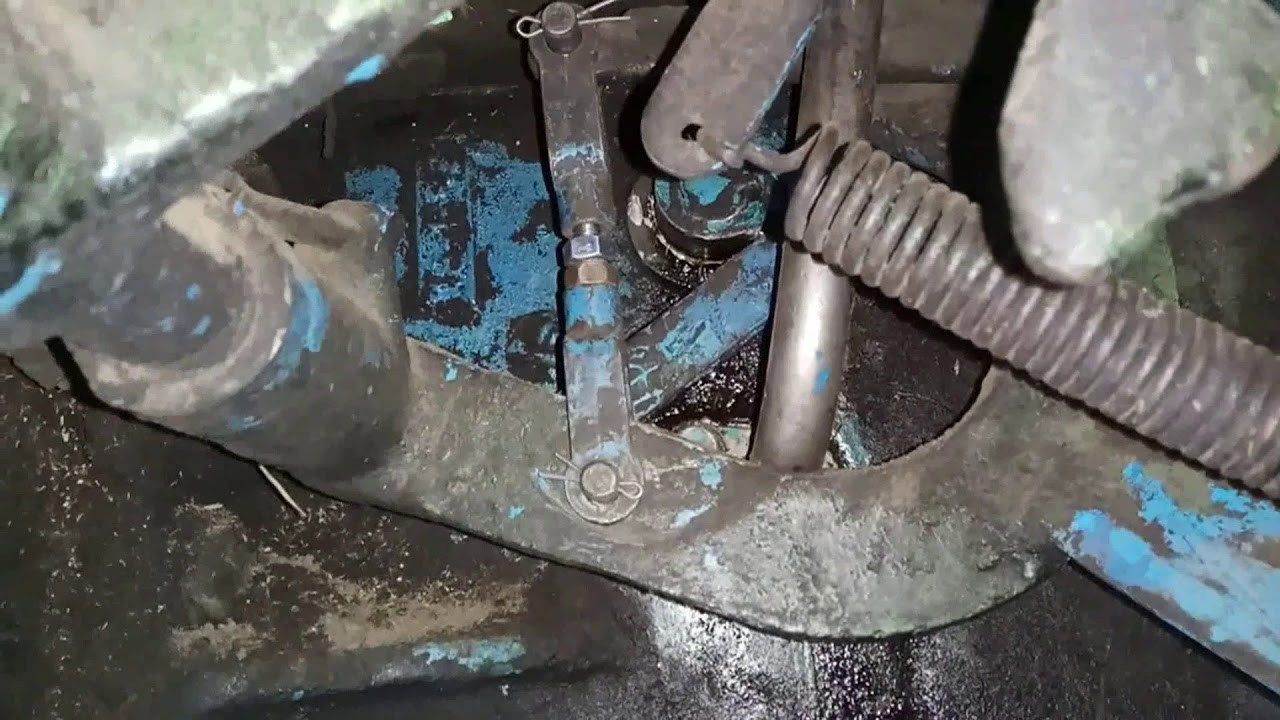

При проведении регулировки главной муфты путём изменения длины тяги педали нужно расшплинтовать ось вилки (16) [рис. 55] тяги 11, вынуть ось и отвести вилку от педали (15).

Рис. 55. Механизм блокировки коробки передач трактора Т-40 и Т-40А.

1) – Валик блокировки;

2) – Валик переключения передач;

3) – Корпус трансмиссии;

4) – Рычаг блокировки;

5) – Шарик;

6) – Пружина фиксатора;

7) – Рычаг блокировки;

8) – Установочный винт;

9) – Вилка тяги;

10) – Тяга блокировки;

11) – Тяга;

12) – Рычаг валика вилки выключения главной муфты;

13) – Корпус муфты сцепления;

14) – Пружина;

15) – Педаль главной муфты сцепления;

16) – Вилка тяги;

17) – Ось рычага блокировки.

Путём свинчивания/навинчивания вилки следует установить требуемую длину тяги (11), при которой зазор между подшипником и отжимными рычагами будет равен 4 мм.

Проверяется зазор через люк в верхней части корпуса муфты щупом (он входит в комплект инструментов, прикладываемых к трактору). Если зазор соответствует требуемому размеру, следует закрыть крышку люка и зашплинтовать ось вилки. Аналогично регулируется зазор и в муфте ВОМ.

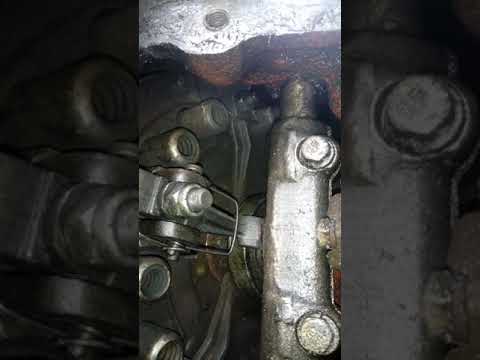

Следует помнить, что при значительном износе прокладок провести регулировку зазора путём изменения длины тяги педали не удаётся. В таком случае нормальный зазор между упорным подшипником и отжимными рычагами в главной муфте сцепления восстанавливается регулировочными болтами (39) [рис. 50]. Для этого нужно снять крышку люка и расшплинтовать корончатую гайку (41) регулировочного болта (39).

Необходимо свинтить гайку (41) и отвести конец рычага вперёд от упорного подшипника. Затем нужно провернуть рукояткой коленчатый вал двигателя и таким же способом отвести концы других рычагов. Так как до этого муфту регулировали только тягой педали и весь возможный ход назад отводки вместе с подшипником выбран, то следует концы рычагов отводить от подшипника на расстояние больше требуемого для установки нормального зазора. Это позволит тягой педали переместить отводку вперёд и создать, таким образом, запас хода для дальнейшей регулировки только тягой педали.

Для регулировки зазора между отжимными рычагами и отводкой муфты ВОМ нажимными болтами, через люк нужно ослабить контргайку и отвёрткой ввернуть в рычаг нажимной болт (11) до установки зазора 4 мм. После этого нужно завернуть контргайку. Провернув коленчатый вал двигателя, аналогичным способом регулируют остальные рычаги.

После отведения рычагов регулировкой длины тяги педали, следует по щупу установить зазор 4 мм между концами рычагов и подшипником отводки.

При проведении регулировки необходимо следить за тем, чтобы разница зазоров между рычагами и подшипником не превышала 0,4 мм, так как в противном случае при нажатии на педаль ход рычагов будет неодинаковым (это повлияет на плавность выключения муфты).

Так как корончатые гайки регулировочных болтов отвёртывают через люк в корпусе муфты, в комплект инструментов входит специальный ключ для удобства проведения данной операции.

В процессе эксплуатации следует соблюдать следующие правила управления муфтой:

1) – При работе на тракторе выключать муфту нужно плавно, но быстро, нажимая на педаль до отказа;

2) – Не следует держать долго включённой муфту при работающем двигателе;

3) – Выключать муфту следует без рывков и остановок в промежуточном положении;

4) – Нельзя держать ногу на педали муфты при движении трактора.
