Обслуживание и регулировки сцепления УАЗ-Хантер 315195, 31519

_____________________________________________________________________________

Проверка сцепления УАЗ-Хантер, УАЗ-31519

При движении автомобиля УАЗ-Хантер 315195, УАЗ-31519 на малых скоростях,
на 1-2 передачах коробки передач в режиме разгон-торможение
прослушивается стук в трансмиссии в виде кратковременных щелчков.

При движении на высших передачах КПП и
раздаточной коробке на скоростях свыше 60 км/ч в режиме торможения
двигателем, а так же при движении
накатом (нейтральном положении в КПП) возможен шум трансмиссии в виде
незначительного низкочастотного гула и возможно появление
кратковременного незначительного дребезжания рычага переключения
раздаточной коробки.

При резком ускорении автомобиля УАЗ-Хантер 315195, УАЗ-31519 – легкий
стук при выборе зазоров в шлицевых соединениях трансмиссии. При
торможении двигателем – легкий стук
при выборе зазоров в шлицевых соединениях трансмиссии.

При движении
накатом и последующем резком ускорении автомобиля – легкое постукивание
колец синхронизаторов
коробки передач.

При резком отпускании педали сцепления возможен одиночный стук из-за
выбора боковых зазоров в зубчатых соединениях шестерен, шлицевых
соединениях и в синхронизаторах
коробки передач. Уровень жидкости должен быть на 15-20 мм ниже верхнего
края бачка 2 (рис.1).

На наличие воздуха в системе гидропривода указывает «мягкость» педали и
неполное выключение сцепления автомобиля УАЗ-315195, УАЗ-31519.

Прокачку системы
производите через перепускной клапан рабочего цилиндра выключения
сцепления аналогично покачиванию гидропривода тормозов.

Положение педали выключения сцепления регулируется изменением длины
толкателя 5 (см. рис. 1) главного цилиндра выключения сцепления.

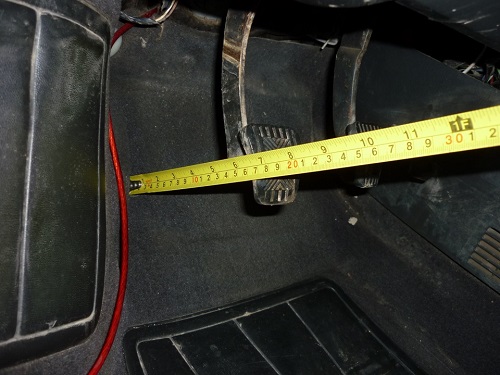

Полный
ход педали сцепления с
нажимной пружиной диафрагменного типа должен быть 150±20 мм.

Полный ход педали сцепления с нажимными
пружинами и оттяжными рычагами должен быть 185±20 мм.

Свободный ход
педали сцепления с нажимной
пружиной диафрагменного типа (5-30 мм) обеспечивается конструкцией
сцепления и не регулируется.

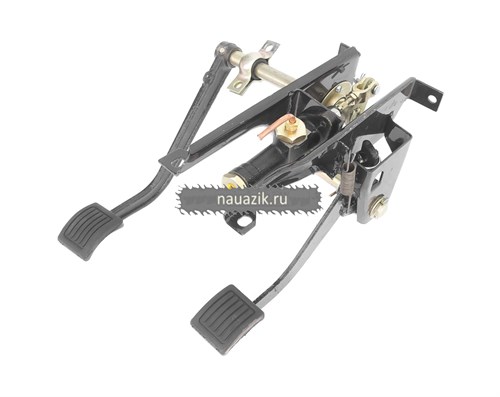

Рис. 1. Привод главного цилиндра выключения сцепления УАЗ-Хантер
315195, УАЗ-31519

1 -крышка бачка; 2 -корпус бачка; 3 -корпус главного цилиндра; 4 —
колпак защитный; 5 -толкатель; 6 -гайка; 7 -муфта толкателя; 8 –педаль
выключения сцепления; 9 -выключатель педали сцепления; 10 -гайки; 11
–буфер

На автомобилях экологического класса 3 устанавливается выключатель
педали сцепления 9, который регулируется при помощи гаек 10, обеспечивая
зазор 0,5 мм, указанный на
рисунке. После регулировки затяните гайки с моментом 4 — 6 Нм (0,4 — 0,6
кг/см).

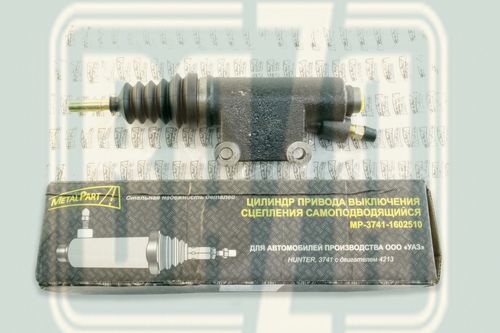

Рис. 2. Привод выключения сцепления УАЗ-315195, УАЗ-31519
с нажимными пружинами и оттяжными рычагами (выжимной подшипник, вилка и
рабочий цилиндр)

1 -муфта; 2 -пружина; 3 –шаровая опора; 4 -вилка выключения сцепления; 5
-шланг; 6 -рабочий цилиндр; 7 -пружина; 8-колпачок; 9 -перепускной
клапан; 10 — манжета; 11 -поршень рабочего цилиндра; 12 -толкатель; 13
-колпак; 14 -контргайка; 15 -ввертная часть толкателя

Регулировку свободного хода педали выключения сцепления УАЗ-Хантер
315195, УАЗ-31519 с нажимными пружинами и оттяжными рычагами (возможна
установка на часть двигателей
УМЗ) производить изменением длины толкателя 12 (см. рис. 2) рабочего
цилиндра в следующем порядке:

— отсоединить от вилки 4 пружину 7,

— ослабить
контргайку 14, завинчивая или отвинчивая ввертную часть 15 толкателя,

— установить свободный ход наружного конца вилки 4 выключения сцепления
2,5-3,6 мм, что соответствует свободному ходу педали выключения
сцепления 35-55 мм,

— затянуть контргайку 14.

Особенности технического обслуживания
сцепления УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409)

Уход за сцеплением УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409) заключается
в периодической проверке крепления картера сцепления, степени
изношенности фрикционных накладок.

О степени изношенности фрикционных
накладок можно судить по расстоянию между маховиком и нажимным диском
при включенном сцеплении.

Если это расстояние составляет менее 6 мм, то целесообразно снять
ведомый диск для ремонта или замены новым.

Расстояние между маховиком и
нажимным диском (корзина) УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409)
целесообразно проверять через 80 000 — 100 000 км при эксплуатации
автомобиля в нормальных условиях и через 40 000 — 50 000 км при
эксплуатации в тяжелых условиях.

Ремонт сцепления УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409)

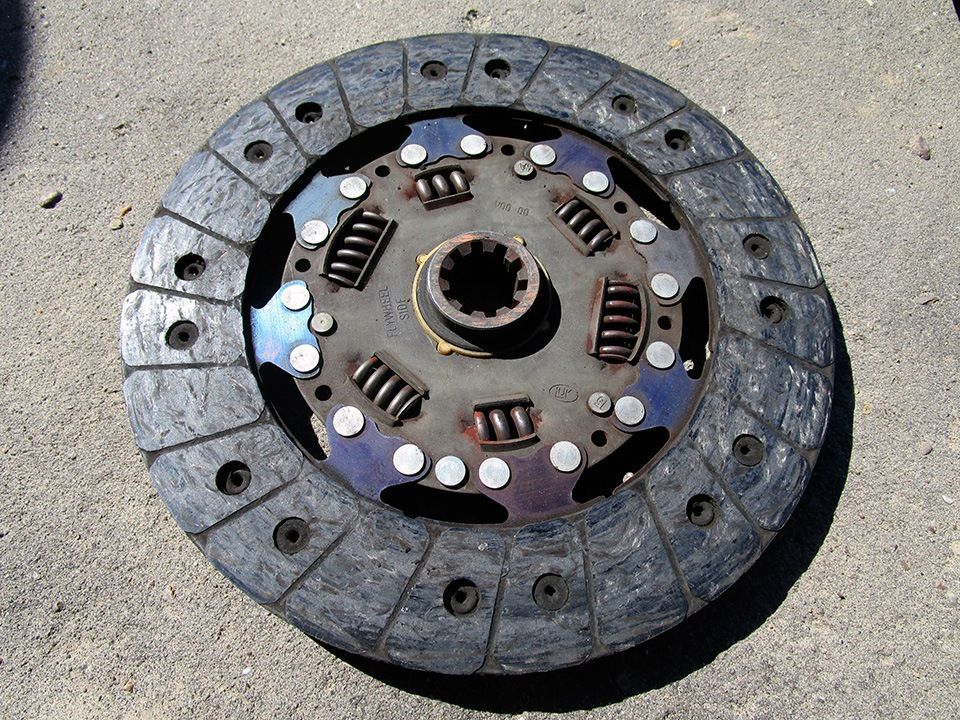

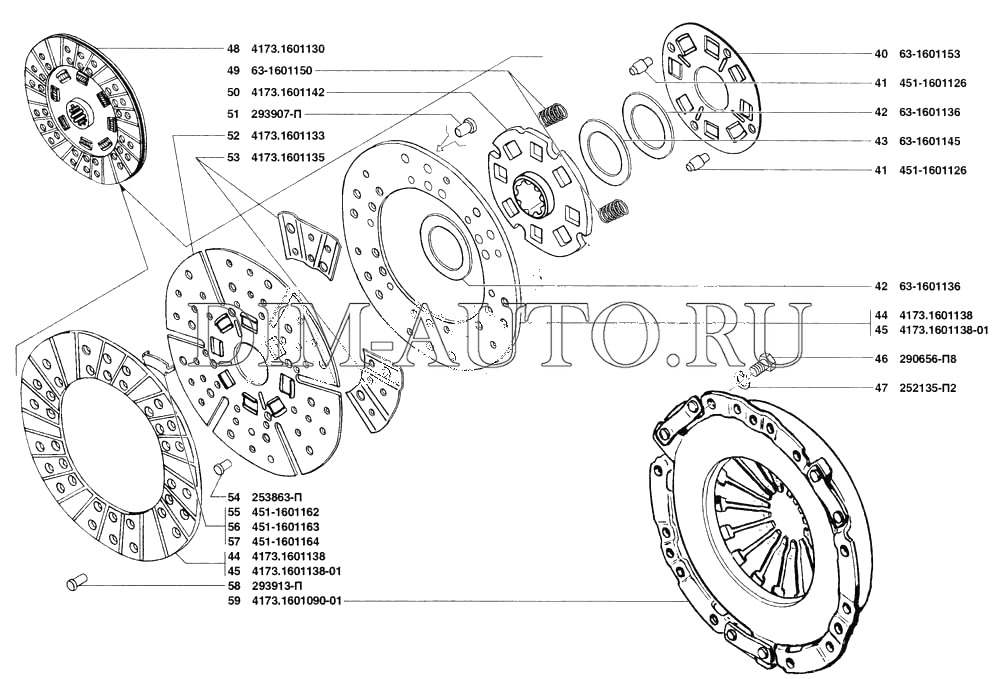

Разборка ведомого диска сцепления УАЗ-Хантер,
УАЗ-31519 (двигатель ЗМЗ–409) производится в следующем порядке:

— приподнять один из усов тарельчатой пружины гасителя выше выступа
шайбы демпфера и повернуть пружину на 45°;

— снять пружину, теплоизолирующую шайбу и шайбу демпфера со ступицы;

— высверлить три упорных пальца и вынуть шесть демпферных пружин;

— высверлить заклепки крепления фрикционных накладок;- высверлить
заклепки крепления пружинных пластин к ведомому диску.

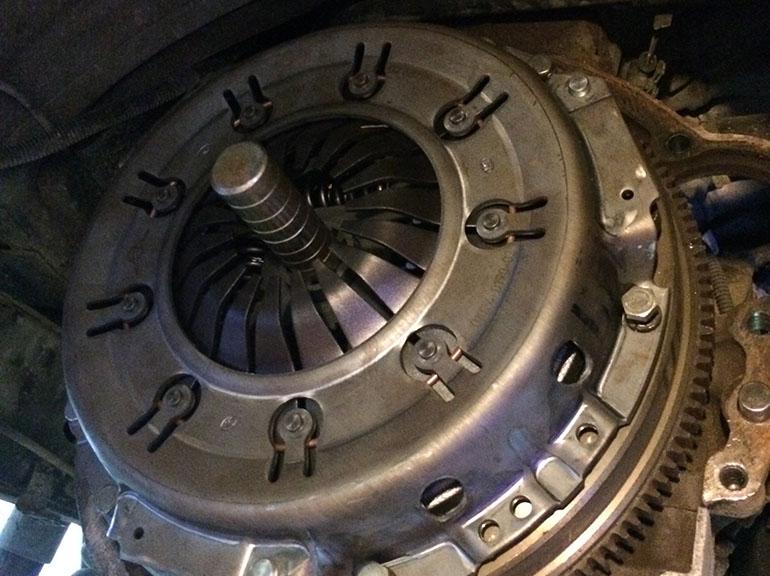

Разборка нажимного диска (корзина) сцепления
УАЗ-Хантер, УАЗ-315195 (двигатель ЗМЗ–409) производится в следующем
порядке:

— высверлить три заклепки крепления соединительных пластин к кожуху и
снять нажимной диск;

— высверлить три заклепки крепления соединительных пластин к нажимному
диску и снять пластины;

— отогнуть 15 усов кожуха и снять нажимную диафрагменную пружину и
опорные кольца.

Осмотр и контроль деталей сцепления УАЗ-Хантер, УАЗ-31519
(двигатель ЗМЗ–409)

После разборки деталей сцепления УАЗ-Хантер, УАЗ-31519 (двигатель
ЗМЗ–409) необходимо тщательно промыть и подвергнуть внимательному
осмотру, обратив особое внимание на отсутствие погнутости, изношенности,
трещин, забоин и сколов на нажимном и ведомом дисках, пружинах, ступице,
кожухе, опорных кольцах и на других деталях механизма.

Фрикционные накладки ведомого диска необходимо заменить, если на их поверхности имеются следы
перегрева, трещины и сильное замасливание, а также если расстояние от
поверхности накладок сцепления до головок заклепок менее 0,2 мм.

Поверхности корзины и маховика УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409)
при наличии на них задиров и кольцевых рисок можно исправить проточкой и
шлифовкой.

Величина снятого при обработке слоя металла должна быть такой, чтобы
толщина нажимного диска после обработки была не менее 14,0 мм, а толщина
маховика — не менее 19 мм.

Сборка сцепления УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409)

Сборка ведомого диска сцепления УАЗ-Хантер,
УАЗ-315195 (двигатель ЗМЗ–409) производится в следующем порядке:

— приклепать пружинные пластины к диску стальными
заклепками;

— приклепать фрикционные накладки к пружинным пластинам алюминиевыми
заклепками;

— установить диск и пластину демпфера на ступицу с пружинами и
расклепать упорные пальцы;

— на квадратный конец ступицы надеть фрикционную шайбу гасителя,
теплоизолирующую шайбу, тарельчатую пружину;

— сжать пружину до совпадения с канавкой на ступице и повернуть на 45°
до фиксации выступом шайбы гасителя.

Сборка корзины сцепления УАЗ-Хантер, УАЗ-31519
(двигатель ЗМЗ–409) производится в следующем порядке:

— надеть на усы кожуха опорные кольца и диафрагменную пружину;

— сжать пружину до плоского состояния и загнуть 15 усов кожуха;

— приклепать соединительные пластины к нажимному диску так, чтобы после
приклепки они могли с усилием проворачиваться;

— установить нажимной диск с пластинами в сборе в кожух с диафрагменной
пружиной в сборе и приклепать соединительные пластины к кожуху;

— установить нажимной диск в сборе в приспособление и проверить размер
от привалочной плоскости кожуха до концов лепестков пружины, который
должен быть 43,5 ± 2 мм, а также биение (отклонение лепестков от
положения в одной плоскости), которое не должно превышать 0,65 мм.

При необходимости лепестки выровнять путем их деформации, не снимая с
приспособления, после чего произвести статическую балансировку.

При
необходимости дисбаланс устранять установкой специальных грузиков в
отверстия кожуха. Допустимый остаточный дисбаланс 10 г/см.

_____________________________________________________________________________

• УАЗ-469
• УАЗ-31512, 31514
• УАЗ-3160 Симбир
• УАЗ-452
• УАЗ-3303
• УАЗ-3909
• УАЗ-2206
• УАЗ-3962
• УАЗ-3741
• Хантер
• Патриот

_____________________________________________________________________________

_____________________________________________________________________________

УАЗ-469, 31512, 31514

• Автомобиль УАЗ-469
• Автомобили УАЗ-31512, 31514
• Блок цилиндров
• Двигатель
• Коробка передач
• Ведущие мосты
• Детали мостов
• Подвеска
• Рама и кузов
• Раздатка и карданы
• Рулевое управление
• Сцепление
• Система охлаждения
• Система смазки
• Система зажигания
• Топливная система
• Тормозная система

_____________________________________________________________________________

УАЗ-3160 Симбир

• Автомобиль УАЗ-3160 Симбир
• Двигатель УМЗ-4213
• КПП и раздаточная коробка
• Передний мост и подвеска
• Рулевое управление
• Сцепление
• Тормозная система
• Задний мост и карданные валы

УАЗ-3303, 452, 2206, 3909

• Автомобили УАЗ-2206, УАЗ-3909
• Автомобиль УАЗ-452
• Детали коробки передач УАЗ-452
• Регулировка деталей мостов УАЗ-452
• ТО раздаточной коробки УАЗ-452
• Замена деталей сцепления УАЗ-452
• Грузовой автомобиль УАЗ-3303
• Карданная передача УАЗ-3303
• Коробка передач УАЗ-3303
• Регулировки переднего моста УАЗ-3303
• Обслуживание подвески и рамы УАЗ-3303
• Раздаточная коробка УАЗ-3303
• Система рулевого управления УАЗ-3303
• Регулировки сцепления УАЗ-3303
• Система тормозов УАЗ-3303
• Обслуживание заднего моста УАЗ-3303
• Характеристика двигателя УМЗ-421, УМЗ-4218
• Детали двигателя УМЗ-4218, УМЗ-421
• ГРМ и клапаны УМЗ-421, УМЗ-4218
• Коленвал двигателей УМЗ-421, 4218
• Система охлаждения УМЗ-4218, 421
• Система смазки двигателя УМЗ-421
• Топливная система УМЗ-421, 4218

УАЗ-3962, 3741

• Автомобили УАЗ-3741, 3962
• Системы двигателя
• Карданная передача и подвеска
• КПП
• Передний мост
• Ремонт раздаточной коробки
• Рулевое управление
• Сцепление
• Тормоза
• Задний мост

УАЗ 31519 Хантер

• Характеристики УАЗ Хантер 315195, 31519
• Коробка передач
• Подвеска
• Раздаточная коробка и карданные валы
• Рулевой механизм
• Рулевое управление
• Сцепление
• Система тормозов
• Ведущие мосты
• Зажигание и электрооборудование
• Задний мост Спайсер

УАЗ-3163 Патриот

• Обзор автомобиля Патриот
• Карданные валы
• Коробка передач
• Ведущие мосты
• Подвеска
• Раздаточная коробка
• Рулевое управление
• Сборка КПП
• Сцепление
• Тормозная система
• Передний мост Спайсер
• Компоненты двигателя ЗМЗ-409
• Характеристики ЗМЗ-409
• Устройство деталей ГРМ ЗМЗ-409
• Системы питания и охлаждения ЗМЗ-409
• Система смазки ЗМЗ-409
• Устройство сцепления ЗМЗ-409

Как отрегулировать сцепление на патриоте — Ремонт своими руками

В статье, как отрегулировать сцепление на патриоте, вы узнаете все тонкости по замене и настройке сцепления уаз патриот в обычных гаражных условиях. В каких случаях производится замена сцепления, с чем она может быть связана.

В данном материале раскрывается такая тем как принцип работы , а так же типы сцепления и их преимущества на Патриотах, какие детали входят в состав механизма сцепления и особенности работы. Так же для чего нужно регулировать сцепление УАЗа, подробная фото и видео инструкция по регулировке сцепления и регулировка датчика сцепления УАЗ Патриот и ошибки неисправности. После этого можете смело ехать и Сделать диагностическую карту на автомобиль

Содержание:

• 1. Принцип работы
• 2. Регулировка хода
• 3. Причины износа
• 4. Замена сцепления

1. Принцип работы

На автомобилях УАЗ Патриот установлен следующий тип сцепления: однодисковое с расположенной в центре нажимной диафрагменной пружиной. По виду трения оно сухое, по режиму включения — постоянно замкнутое. Диафрагменное сцепление также называется лепестковое. Этот вид применяется и в других моделях УАЗ: 3741 «буханка», внедорожники 469, 3151. Лепестковое используется и для автомобилей других марок.

Состоит оно из следующих деталей:

• диск нажимной (корзина),
• диск сцепления(ведомый),
• подшипник выжимной,
• вилка привода подшипника выжимного,
• система привода,
• педаль выключения.

Нажимной диск помещен в стальной штампованный кожух, прикрепленный к маховику двигателя с помощью болтов. Ведомый диск зажимается пружиной,он располагается между маховиком и нажимным диском. Во время эксплуатации подшипник закрытого типа не нуждается в смазке.

Привод выключения сцепления на автомобилях УАЗ Патриот установлен гидравлический. Его состав:

• главный цилиндр,
• рабочий цилиндр,
• педаль,
• трубка,
• шланг.

Назначение привода — передача усилия от педали к вилке. При воздействии на педаль поршень, помещенный в главный цилиндр, перемещается и вытесняет через трубопровод в рабочий цилиндр жидкость. Поршень, помещенный в рабочий цилиндр, воздействует на вилку выключения сцепления. Тогда вилка перемещает подшипник по направляющей. Подшипник, в свою очередь, воздействует на диафрагменную пружину, которая перестает прижимать к маховику нажимной диск. Происходит выключение сцкпления.

Лепестковое сцепление имеет следующие преимущества:

• меньшая масса деталей,
• меньший размер деталей,
• большая продолжительность эксплуатации деталей до очередного обслуживания,
• улучшенная функциональность,
• более простое обслуживание.

Особенности работы и эксплуатации привода сцепления Уаз.

При резком отпускании педали сцепления возможен одиночный стук из-за выбора боковых зазоров в зубчатых соединениях шестерен, шлицевых соединениях и в синхронизаторах коробки передач.

Если во время движения при резком нажатии на педаль газа обороты двигателя резко растут, а потом немного падают и автомобиль начинает разгоняться, то сцепление требует ремонта или замены. Для того чтобы уменьшить износ сцепления и продлить срок его службы, желательно выполнять следующие несложные рекомендации :

— не рекомендуется постоянно держать ногу на педали сцепления, так как оно оказывается хоть немного, но выжато, ведомый диск при этом пробуксовывает и быстрее изнашивается, кроме того, хоть выжимной подшипник и рассчитан на работу в режиме постоянного вращения, но при даже немного нажатой педали сцепления он находится под нагрузкой и поэтому его ресурс снижается

— по той же причине не рекомендуется подолгу держать сцепление в выключенном состоянии, например перед светофором, если не надо сразу трогаться с места, то лучше включить нейтральное положение коробки передач и отпустить педаль сцепления.

Проверка свободного хода

Проверка свободного хода штока рабочего цилиндра внедорожника УАЗ Патриот осуществляется следующим образом:

1. На данном элементе установлена оттяжная пружина, которую надо демонтировать. Для этого сначала отсоединяется крепление пружины от вилки, а затем и от цилиндра.
2. Далее потребуется воспользоваться линейкой, с помощью которой замеряется свободный ход штока. Для измерения линейку необходимо расположить так, чтобы можно было произвести замер. После этого рукой нужно нажать на вилку до упора и поставить метку на линейке. Затем отпускаем вилку и также делаем отметку. Если получившееся расстояние (свободный ход) превышает норму (1-3 мм), то требуется регулировка.

Итак, выяснив, что свободный ход штока рабочего элемента на внедорожнике УАЗ Патриот превышает норму, нужно прибегнуть к процессу его регулировки.

2. Регулировка хода

Необходимость регулировки

Регулировка шага толкателя в рабочем цилиндре сцепления проводится для того, чтобы сцепление правильно выполняло свои задачи. При неправильной регулировке могут возникнуть два вида неполадок.

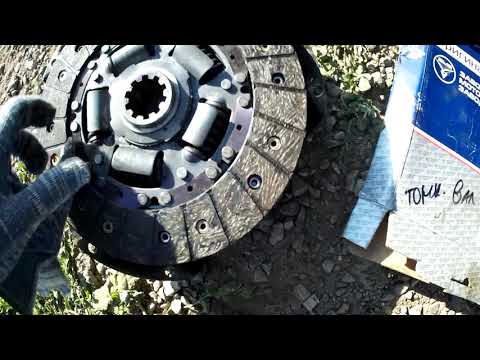

Видео регулировки сцепления УАЗ Патриот

В первом случае может возникнуть неполное прижатие нажимного диска к ведомому. Это происходит в случае, когда полностью отсутствует свободный ход штока или он меньше нормы. В таком случае будет наблюдаться пробуксовка сцепления, что неизбежно приведет к износу составных элементов.

В другом случае, когда свободный ход больше необходимого, будет наблюдаться такое явление, как неполное выключение сцепления. В таком случае водитель внедорожника почувствует проблемы с переключением передач, они будут плохо включаться, или перестанут включаться совсем. Это влечет за собой увеличение износа блокирующих колец синхронизатора.

На этом следует подвести итог и отметить, что очень важно следить за исправностью сцепления и вовремя доливать тормозную жидкость в бачок.

Неисправность муфты на внедорожнике УАЗ Патриот может обратиться серьезными последствиями.

Начинать регулировку шага штока цилиндра рекомендуем с очистки резьбы регулировочных гаек. Для этого необходимо резьбу и гайки смазать специальной смазкой типа WD-40. После этого приступаем к непосредственному процессу:

1. Одним ключом фиксируется регулировочная гайка на данном элементе, а вторым ослабляется контргайка.

2. С помощью ручных тисков или ключа на «8» необходимо зажать конец толкателя от его проворачивания. Когда шток будет зафиксирован, необходимо контргайку вывинтить на несколько оборотов назад.

3. После этого осуществляется регулировка свободного шага, приводя его к норме.

4. Контргайка возвращается в исходное положение и фиксирует ход штока.

В завершение работ необходимо проверить наличие свободного шага. Если он входит в нормированный диапазон, то все было проведено правильно. Данный процесс не является трудоемким и проводится своими руками без лишних затрат.

Иногда необходима регулировка сцепления УАЗ, заключающаяся в изменении положения педали сцепления. Для этого главный цилиндр имеет регулировочный узел.

Регулировка полного хода педали сцепления Уаз.

Положение педали выключения сцепления и ее полный ход регулируется изменением длины толкателя главного цилиндра выключения сцепления. Для этого, ослабив гайку регулировочного узла толкателя, отсоединяют вилку толкателя от педали и поворачивая ее в нужную сторону, добиваются требуемого результата.

Полный ход педали для сцепления с нажимной пружиной диафрагменного типа должен быть в пределах :

— Для автомобилей семейства Уаз-3160 и Уаз-3162 : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот до 2007 года выпуска : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот после 2007 года выпуска : 120-140 миллиметров.

— Для автомобилей семейства Уаз-3741, 3962, 3909, 2206, 3303 вагонной компоновки : 180-220 миллиметров.

И для автомобилей Уаз имеющих сцепление с нажимными пружинами и оттяжными рычагами -165-205 мм. Более точно, величину свободного хода педали сцепления можно уточнить в руководстве по эксплуатации на конкретный автомобиль.

Регулировка свободного хода педали сцепления Уаз.

Свободный ход педали сцепления с нажимной пружиной диафрагменного типа в пределах 5-30 мм обеспечивается самой конструкцией сцепления и не регулируется. Регулировка свободного хода педали выключения сцепления с нажимными пружинами и оттяжными рычагами, установка которого возможна на некоторые автомобили Уаз с двигателем УМЗ-421, производится изменением длины толкателя рабочего цилиндра в следующем порядке :

— отсоединить от вилки выключения сцепления пружину и ослабить контргайку,
— закручивая или откручивая ввертную часть толкателя, установить свободный ход наружного конца вилки выключения сцепления в пределах 2.5-3.6 мм, что будет соответствовать свободному ходу педали выключения сцепления в пределах 35-55 мм.

Регулировка контактного датчика педали сцепления на Уаз с двигателями ЗМЗ-409 Евро-3 и Евро-4.

На автомобилях Уаз с двигателями ЗМЗ-409 экологического класса Евро-3 и Евро-4 устанавливается контактный датчик (выключатель) педали сцепления 21.3720. По его сигналу электронный блок управления двигателем определяет, выжато сцепление или нет.

При выжатом сцеплении блок управления кратковременно снижает дозу впрыскиваемого топлива, тем самым уменьшая вероятность рывков при переключении передач. При отсутствии сигнала контактного датчика, в следствии его неисправности или неправильной регулировки, при переключении передач могут возникать рывки.

Контактный датчик (выключатель) педали сцепления регулируется при помощи двух гаек так, чтобы был обеспечен зазор в 0.5 мм между буфером и штоком датчика. На грузопассажирских автомобилях Уаз вагонной компоновки с двигателями ЗМЗ-4091 и ЗМЗ-40911 выключатель педали сцепления может не устанавливаться.

Регулировка датчика сцепления УАЗ Патриот (ошибка 0704)

Утомила ошибка 07074 на БК, на выходных проморгал из-за неё пропуски зажигания, на здоровом движке это говорит о хреновом топливе. В данном случае подтверждено тем, что у хонды из состава колонны 🙂 после этой же заправки загорелся чек.

Оказалось все очень просто.

Как понял, что датчик жив. Потянул носком ноги педаль сцепления вверх, флаг встал в 0.

Как смотреть флаг? У кого стоит БК Multitronics C580 фото-инструкция ниже. У кого БК нет, думаю можно мультметром прозвонить контакты на датчике.

Итак, жмем кнопку Сервис, видим:

Заходим в Ошибки/Диагностика, видим:

Заходим в ЭБУ, видим:

Заходим в Доп.Параметры, далее стрелкой вниз щелкаем до отображения флага датчика сцепления (по пути видим много интересного):

Флаг стоит в 1, значит сцепление типа выжато, хотя это не так. Тяну педаль носком ноги вверх, вижу:

Могло и не сработать, зависит от того на сколько криво установлен датчик.

Итак, лезу под панель, вижу следующее:

Датчик на гайках над педалью сцепления — он и есть. Ключом на 19 ослабляю верхнюю гайку, пальцами подтягиваю нижнюю, т.е. двигаю датчик ближе к педали ( именно так, несмотря на то, что мозг говорит — «делай наоборот») и затягиваю ключом верхнюю. Т.к. к нижней ключом не подлезешь.

Смотрим на флаг на БК, если надо еще раз подкручиваем, затягиваем. Я настроил так, что флаг встает в 1 в самом конце свободного хода педали.

Результат — ошибки нет, при переключениях двиг не ревет, похоже как при выжимании сцепления и сбросе газа стала включаться отсечка.

10 минут без перекуров, на свежем воздухе.

3. Причины износа

Замена сцепления происходит в следующих случаях:

• Износ в связи с пробуксовкой при трогании с места,
• несоответствие оборотов двигателя скорости движения в результате износа сцепления,
• Дерганье машины при трогании с места.

В первом случае машине недостает крутящего момента для того, чтобы начать движение. При включенной скорости поддерживаются достаточные обороты, но машина не начинает двигаться. В таких ситуациях стираются накладки сцепления.

Последний случай связан с ослаблением на диске сцепления демферных пружин. Слабые пружины не гасят удары. Эта неисправность усугубляется при частой езде по бездорожью и при замене стандартных колес на колеса большего размера.

4. Замена сцепления

Производится замена сцепления внедорожников УАЗ Патриот на смотровой яме или эстакаде. При этом выполняются следующие операции:

1. Карданный вал откручивается от редуктора и ручного тормоза, снимается. Откручивается и снимается рабочий цилиндр сцепления.
2. Снимается катализатор, затем начинается разборка КПП: сливается масло, отсоединяется трос ручника, отключаются штекеры, откручиваются болты.
3. Снимается коробка переключения передач.
4. Откручивается и снимается корзина сцепления и диски.
5. Установка нового сцепления происходит в порядке, обратном снятию.

Для замены сцепления могут пригодиться дополнительные инструменты. Для откручивания некоторых креплений понадобятся удлинители. Чтобы снять КПП, которая весит достаточно много, можно воспользоваться домкратом и капроновыми стропами. Поднять КПП на место помогут веревки.

Устанавливая ведомый и нажимные (корзину) диски сцепления их необходимо сцентрировать относительно маховика. Делается это с помощью оправки, которая входит в подшипник коленвала. Ее можно заменить на первичный вал КПП.

На всех автомобилях УАЗ ( Патриот, «буханка», Хантер и других) требуется своевременная замена сцепления. Тогда они будут работать исправно долгое время.

Источники

autodont.ru

auto.kombat.com.ua

drive2.ru

prohodimets.ru

как отрегулировать лапки, прокачать, пропало, замена, свободного хода педали, правильно поставить диск, корзины, ремонт, Буханка, 469 старого образца, 409, 3303, 31514 с дви

Частые неисправности и их причины

Для системы сцепления автомобиля УАЗ характерны разные неисправности: усиленное сцепление, механизм не выжимается, буксует или не прокачивается. Избежать подобных проблем помогает своевременное техническое обслуживание, замена изношенных деталей, смазка и контроль уровня жидкости в баке, диагностика всех систем и компонентов механизма.

Инструкция по эксплуатации дает основные сведения о работе узлов транспорта, подготовке их к действию, правилах и периодичности контроля функциональности агрегатов, основных неисправностях и расшифровке кодов ошибок. Следование рекомендациям производителя позволит продлить срок службы техники. Простые поломки можно исправить самостоятельно.

При более сложных неисправностях системы рекомендуется обратиться в сервисный центр.

Первая категория причин относится к проблеме, когда при опущенной педали система не может запуститься полностью. Алгоритм действий следующий:

1. Отсутствие у педали свободного хода. Ремонтные мероприятия заключаются в настройке привода выключения.
2. Сбой работы в конструкции перемещения нажимных дисков требует замены детали или удаления причины заедания.
3. Неисправность нажимных пружин, сниженное усилие. Исправить ситуацию поможет приобретение новых запчастей.
4. Попадание масла на поверхность трения дисков. Необходимо промыть и протереть бензином элементы насухо.
5. Длительное буксование вызывает перегрев. Механизм самостоятельно остынет через некоторое время.

Если система запускается рывками или с вибрацией, причины могут быть следующими:

1. Попадание масла на поверхность трения дисков. Необходимо установить новую деталь или протереть старую бензином, удалить выступающие неровности на поверхности нажимного диска и маховика.
2. Износившиеся до заклепок фрикционные накладки указывают на потребность в незамедлительной замене компонента.
3. Неправильное расположение оттяжных рычагов. Потребуется демонтаж сцепления и регулировка комплектующих.

Если при нажатии на педаль возникает посторонний шум, это может говорить о пришедшем в негодность подшипнике или отсутствии в нем смазки. Если использование масла не помогло, потребуется приобрести новый элемент. Поломка оттяжной пружины приводит к невозможности фиксации педали в верхнем положении. Пружину необходимо заменить.

Пропадает сцепление

Часто механизм не запускается или пропадает после долгого простоя транспорта без работы. Вероятная причина — «прикисание» ведомого диска к другим элементам конструкции. Если несколько попыток завести автомобиль не привели к успеху, лучше обратиться в сервисный центр. Исправить ситуацию самостоятельно в данном случае не получится.

Ведет сцепление

Распространенная группа неисправностей связана с ситуацией, когда сцепление ведет, нет возможности полностью выключить механизм. Здесь может быть несколько причин:

1. Свободный ход больше допустимого предела. Необходимо произвести регулировку.
2. Повреждение ведомого диска. Необходимо поменять или при возможности исправить деформацию.
3. Разрушение элементов ведомого диска. Здесь только один выход — приобрести новую деталь.
4. Попадание в систему гидропровода воздуха. Исправить ситуацию поможет прокачка механизма.
5. Заедание ступицы. Удалить забоины, посторонние элементы, заусеницы и иные причины нарушения работы конструкции.
6. Неправильное расположение оттяжных рычагов. Потребуется демонтаж сцепления и регулировка комплектующих.

На потребность замены изношенных компонентов также указывают увеличенные зазоры в приводе.

Ремонт

Наличие схемы внутреннего устройства конструкции позволяет провести самостоятельный ремонт в случае простых неисправностей. Увеличение расхода топлива, масла, протечка охлаждающей жидкости, нехарактерные шумы и постукивания в механизме — первые показания к ремонту. Продлить функционирование деталей и транспорта помогает обслуживание и замена износившихся компонентов.

Как отрегулировать лапки сцепления

Для того чтобы отрегулировать сцепление на УАЗ, потребуется провести следующие ремонтные работы:

1. Измерение линейкой величины свободного радиуса перемещения педали привода, выключающей механизм. Нормативное значение для пружинно-рычажного типа должно укладываться в пределы от 35 до 55 мм, для диафрагменного типа — от 5 до 30 мм.
2. Измерение полного хода педали после ее опускания до предела. Нормативное значение необходимо искать в инструкции по эксплуатации вашей модели:
   • для автомобилей с системой сцепления пружинно-рычажного типа (Ульяновские внедорожники семейства 3151: 31512, 31514 и 31519) оно составляет 18,5 см;

   для диафрагменного типа — в среднем 16,5 см. Так, например, УАЗ Хантер оно должно быть установлено в пределах 13-17 см, для УАЗ 3303 и УАЗ 390945 – в промежутке от 18 до 22 см.

Настройка необходимого положения путем изменения позиции с помощью ключа.

3. Контроль расстояния при опущенной педали между перегородкой моторной части и серединой оси штока. Необходимо добиться значения в 9,6 см. Вилка должна обладать свободной траекторией перемещения минимум 1,7 см. Изменение длины толкателя рабочей корзины — инструмент регулировки. Для этого необходимо снять и обратно закрутить толкатель до получения нужного значения.

Регулировка свободного хода педали сцепления требуется, если между расположенной на оттяжных рычагах поворотной частью и регулировочных винтах и элементах приспособления расстояние не лежит в пределах 50,75-52,25 мм. Винты можно снимать и закручивать обратно до установления правильного размера.

Измерьте расстояние от плиты до головок каждого лапкового винта, оно не должно отличаться между собой более чем на 0,2 миллиметра. Подкрутите регулировочные винты для выставления расстояния с необходимой разницей. Фиксация каждого лапчатого винта происходит путем осаживания краев лапок в пазы винтовых хвостовиков.

Соединение диафрагменной пружины не нуждается в настройке свободного хода и не требует регулировки системы выключения механизма. Правильные габариты зазоров и ходов обеспечены особенностями конструкции.

______________________________________________________________________________

______________________________________________________________________________

Сцепление автомобилей УАЗ-469, УАЗ-31512, 31514

Сцепление автомобилей УАЗ-469, УАЗ-31512, 31514 (рис.1) — однодисковое сухое, состоит из нажимного диска 4 с кожухом 20, нажимными пружинами 19 и оттяжными рычагами 11 в сборе, ведомого диска 3 с фрикционными накладками и гасителя крутильных колебаний в сборе. Рис.1. Сцепление УАЗ-469, УАЗ-31512, 31514 1 -нижняя часть картера сцепления; 2 -маховик; 3 -ведомый диск; 4 -нажимной диск; 5 передний подшипник; 6 -коленчатый вал; 7 -ведущий вал; 8 — игольчатый подшипник; 9 -картер сцепления; 10 -палец оттяжного рычага; 11 оттяжной рычаг; 12 -ось оттяжного рычага; 13 -ролик оттяжного рычага; 14 -вилка оттяжного рычага; 15 -регулировочный винт; 16 -оттяжная пружина муфты; 17 -муфта выключения сцепления; 18 -подшипник выключения сцепления; 19 -нажимная пружина; 20 -кожух сцепления; 21 -теплоизолирующая шайба; 22 -пробка Механизм сцепления УАЗ-469, УАЗ-31512, 31514 укреплен на маховике двигателя болтами, сбалансирован совместно с коленчатым валом, а его положение после балансировки отмечено на кожухе 20 и маховике 2 знаком «О». Выключающее устройство сцепления УАЗ-469, УАЗ-31512, 31514 состоит из установленных на нажимном диске оттяжных рычагов, муфты 17 выключения сцепления с упорным подшипником 18, установленных на крышке подшипника ведущего вала коробки передач, и вилки выключения, установленной на картере 9 сцепления. На часть автомобилей с двигателями УМЗ и на все автомобили с двигателями ЗМЗ устанавливается сухое, однодисковое сцепление, с центральной нажимной пружиной диафрагменного типа. Сцепление УАЗ-469, УАЗ-31512, 31514 состоит из нажимного диска с кожухом и нажимной тарельчатой разрезной (диафрагменной) пружиной, лепестки которой выполняют функцию оттяжных рычагов; ведомого диска с фрикционными накладками и гасителями крутильных колебаний. Выключающее устройство сцепления состоит из лепестков тарельчатой пружины, муфты выключения сцепления с выжимным подшипником, установленной на крышке подшипника первичного вала коробки передач, и вилки выключения сцепления, установленной на муфте и связанной с картером сцепления удерживающей пластиной. Визуально определить какое сцепление установлено можно по расположению рабочего цилиндра выключения сцепления. Рабочий цилиндр сцепления УАЗ-469, УАЗ-31512, 31514 с нажимными пружинами и оттяжными рычагами (рис.1) расположен с левой (по ходу) стороны двигателя. Рабочий цилиндр сцепления с центральной диафрагменной нажимной пружиной — с правой стороны двигателя.

Рис.2. Ведомый диск сцепления УАЗ-469, УАЗ-31512, 31514 1 -фрикционные накладки; 2 -заклепки; 3 -пружина ведомого диска; 4 -стальной диск; 5 -демпферная пружина; 6 -ступица; 7 -фрикционные кольца; 8 — регулировочные кольца; 9 -ведомый диск; 10 -упорный палец; 11 -балансировочный грузик Ведомый диск сцепления УАЗ-469, УАЗ-31512, 31514 (рис.2) установлен на шлицы ведущего вала. Нажимной диск сцепления (корзина) УАЗ-469, УАЗ-31512, 31514 под действием пружин прижимает фрикционные накладки к маховику, и возникающие при этом силы трения позволяют передать крутящий момент с коленчатого вала двигателя на ведущий вал коробки передач.

Рис.3. Привод выключения сцепления УАЗ-469, УАЗ-31512, 31514 1 -крышка; 2 -фильтр-сетка; 3 -бачок; 4 -гидротрубка; 5 -главный цилиндр привода сцепления; 6 -перепускное отверстие; 7- компенсационное отверстие; 8 -шайба; 9,18,21,26 -пружины; 10 -внутренняя манжета; 11 -штуцер; 12 -поршень главного цилиндра; 13 -наружная манжета; 14 -защитный колпак; 15 — толкатель главного цилиндра; 16 -ось педали; 17 -вилка; 19 -педаль; 20 -муфта; 22 -шаровая опора; 23 -вилка выключения сцепления; 24 -гидрошланг; 25 -рабочий цилиндр; 27 -колпачок; 28 -перепускной клапан; 29 -манжета; 30 -поршень рабочего цилиндра; 31 -толкатель; 32 -колпак; 33 -контргайка; 34 — ввертная часть толкателя Привод выключения сцепления УАЗ-469, УАЗ-31512, 31514 (рис.3) — гидравлический, состоит из подвесной педали 19, главного цилиндра 5, трубопровода 4, шланга 24 и рабочего цилиндра 25. В исходном положении педаль привода удерживается оттяжной пружиной. При нажатии на педаль поршень главного цилиндра перемещается, давление рабочей жидкости возрастает и передается по трубопроводу в рабочий цилиндр, вызывая перемещение поршня и толкателя рабочего цилиндра, воздействующего на вилку выключения сцепления. Поршень главного цилиндра имеет две уплотнительные манжеты: внутреннюю и наружную. Между поршнем и внутренней манжетой установлена тонкая стальная шайба, закрывающая отверстия в головке поршня и выполняющая роль перепускного клапана. От загрязнения рабочая полость цилиндра защищается резиновым колпаком. Обслуживание сцепления УАЗ-469, УАЗ-31512, 31514 Обслуживание сцепления УАЗ-469, УАЗ-31512, 31514 заключается в очистке от грязи, подтяжке болтовых соединений, регулировке и смазке в соответствии с таблицей смазки. Необходимо периодически сливать конденсат из картера сцепления, вывернув пробку 22 (рис.1). Своевременно смазывать подшипник выключения сцепления через колпачковую масленку, расположенную с правой стороны картера сцепления. Подшипник выключения сцепления УАЗ-469, УАЗ-31512, 31514 с центральной дифрагменной пружиной добавления смазки не требует. Обслуживание привода выключения сцепления сводится к регулировке свободного хода педали выключения сцепления, поддержанию уровня рабочей жидкости в бачке главного цилиндра гидропривода и при необходимости прокачке. Уровень жидкости должен быть на 15-20 мм ниже верхнего края бачка. Регулировку положения педали выключения сцепления производить изменением длины толкателя главного цилиндра. Регулировку свободного хода педали выключения сцепления производить изменением длины толкателя рабочего цилиндра. Сцепление УАЗ-469, УАЗ-31512, 31514 с центральной дифрагменной пружиной не требует регулировки механизма сцепления и регулировки свободного хода. Свободный ход (5-30 мм) обеспечивается конструкцией сцепления. Регулировку механизма сцепления УАЗ-469, УАЗ-31512, 31514 с нажимными пружинами и оттяжными рычагами производить при снятом нажимном диске сцепления в следующей последовательности: — Установить между плитой и нажимным диском шаблон ведомого диска в виде кольца толщиной 9,5 мм. — Закрепить за кожух собранный нажимной диск (корзина) на плите шестью болтами. — Осуществить регулировку завинчиванием и отвинчиванием регулировочных винтов до получения размера 51,5+0,75 мм — расстояние от плиты до головок винтов (рис. 4). Рис.4. Положение оттяжных рычагов корзины сцепления УАЗ-469, УАЗ-31512, 31514 после регулировки 1 -кожух сцепления; 2 -нажимная пружина; 3 -нажимной диск; 4 -регулировочный винт; 5 -оттяжной рычаг Разница в расстоянии от плиты до головок винтов не должна превышать 0,2 мм. Застопорить после регулировки винты рычагов, вминая край рычага в паз хвостовика винта. В эксплуатации требуется периодически смазывать подшипник выключения сцепления УАЗ-469, УАЗ-31512, 31514 согласно указаниям карты смазки, регулировать рабочий зазор между выжимным подшипником и головками регулировочных винтов, между подшипником и оттяжными рычагами — нормальный зазор соответствует ходу внешнего конца вилки 3,5—5,0 мм и достигается изменением длины толкателя или горизонтальной тяги, контролировать толщину фрикционных накладок ведомого диска. Толщина ведомого диска сцепления УАЗ-469, УАЗ-31512, 31514, сжатого пружинами ведущего диска, не должна быть меньше 7 мм, проверку проводить не реже, чем через 20 тыс. км пробега. Кроме того, необходимо в сроки, указанные на карте смазки, смазывать узел вала педалей и промежуточного рычага. Порядок регулировки механизма выключения сцепления УАЗ-469, УАЗ-31512, 31514 следующий: Отсоединить пружину от вилки подшипника выключения сцепления и, перемещая вилку вручную от упора в толкатель до упора нажимного подшипника в оттяжные рычаги, замерить ход внешнего конца вилки. Величину хода вилки регулируют изменением длины тяги. После регулировки присоединить пружину вилки. Во время регулировки педаль сцепления должна находиться в верхнем положении — упираться в буфер пола. Ремонт сцепления автомобилей УАЗ-469, УАЗ-31512, 31514 Без снятия двигателя доступ к сцеплению УАЗ-469, УАЗ-31512, 31514 возможен только снизу. Поэтому следует установить автомобиль на смотровую яму или эстакаду, после чего: — снять нижнюю часть картера сцепления и вилку подшипника выключения сцепления, отсоединив от нее пружину и осторожно разогнув рамку крепления чехла изнутри картера сцепления; — снять колпачковую масленку, ее кронштейн и защитную пластину люка картера сцепления с правой стороны, отсоединить масленку от шланга; — снять с автомобиля коробку передач вместе с муфтой и подшипником выключения сцепления; отвернуть болты крепления кожуха ведущего диска к маховику. Болты следует отворачивать последовательно по окружности на два-три оборота за 1 раз каждый болт, чтобы не погнуть лапы кожуха ведущего диска, после отвертывания болтов ведущий и ведомый диски выходят вниз; — отсоединить пружину, соединяющую муфту подшипника выключения сцепления с коробкой передач, и снять муфту с шейки крышки коробки передач, затем спрессовать подшипник выключения сцепления с муфты (делать это следует только, если необходима замена подшипника или муфты). Разборка корзины сцепления УАЗ-469, УАЗ-31512, 31514 Ведущий диск (корзина) сцепления УАЗ-469, УАЗ-31512, 31514 балансируется в собранном состоянии, поэтому перед разборкой необходимо заметить взаимное положение диска, кожуха и рычагов, чтобы при сборке было сохранено их взаимное расположение. Разборку корзины сцепления УАЗ-469, УАЗ-31512, 31514 необходимо выполнять в следующей последовательности: — разгрузить оттяжные рычаги от действия нажимных пружин, отвернуть болты крепления оттяжных рычагов и, плавно сняв нагрузку с кожуха, снять кожух сцепления, снять нажимные пружины и термоизоляционные шайбы под ними; — расшплинтовать пальцы рычагов и вынуть пальцы, рычаги из ведущего диска и иглы из рычагов; — расшплинтовать пальцы опорных вилок, вынуть пальцы, снять вилки и ролики, после чего вывернуть упорные винты из рычагов, предварительно разогнув отогнутую в паз кромку оттяжного рычага (регулировочные болты следует снимать только при необходимости их замены). Разборка ведомого диска (корзины) сцепления производится только в том случае, если необходимо заменить изношенные фрикционные накладки, восстановить момент трения в демпфере или заменить сломанные детали. При этом высверлить заклепки крепления фрикционных накладок и снять накладки, срезать расклепанные головки четырех упорных пальцев ступицы и разобрать демпфер — пружины, фрикционные и регулировочные кольца. Осмотром определяют плотность заклепочных соединений, наличие трещин на деталях, забоины, изношенность или иное повреждение. Особое внимание при осмотре следует обратить на ведомый и ведущий диски, ступицу, пружины фрикционный накладок, фрикционные накладки, муфту и подшипник выключения сцепления УАЗ-469, УАЗ-31512, 31514. Детали, имеющие трещины или повреждения, ремонтируют или заменяют. Фрикционные накладки заменяют, если расстояние от головки заклепки до поверхности трения менее 0,2 мм, а также если на них имеются следы перегрева. Ведущий диск УАЗ-469, УАЗ-31512, 31514, имеющий поверхностные трещины или кольцевые риски на рабочей поверхности, можно проточить и прошлифовать — общий съем металла не должен превышать 1 мм. Подшипник выключения сцепления заменяют, если он имеет повреждения колец или кожуха и в том случае, если смазанный консистентной смазкой при осевой нагрузке имеет неровный ход, свидетельствующий о повреждении дорожек качения и шариков. Муфта подшипника выключения сцепления должна обеспечивать запрессовку на нее подшипника. В приводе выключения сцепления проверить состояние втулки промежуточного рычага. Проверить состояние соединений тяги с рычагами — суммарный зазор между пальцем и вилкой или пальцем и рычагом не должен превышать 1,0 мм. Для проверки картера сцепления УАЗ-469, УАЗ-31512, 31514 необходимо установить индикатор на маховике двигателя, используя имеющиеся резьбовые отверстия так, чтобы он мог вращаться вместе с маховиком. Ножку индикатора установить на цилиндрическую поверхность диаметром 116 мм — центрирующую коробку передач. За один оборот коленчатого вала колебания показаний индикатора не должны превышать 0,1 мм (без учета зазора в коренных подшипниках). Затем ножку индикатора установить на задний торец картера на расстоянии приблизительно 5 мм от края отверстия диаметром 116 мм. За один оборот коленчатого вала колебания показаний индикатора не должны превышать 0,1 мм (без учета осевого зазора в подшипниках коленчатого вала). Сборка ведущего диска сцепления УАЗ-469, УАЗ-31512, 31514 — Собрать оттяжные рычаги с игольчатыми роликами. — Ролики можно собрать насухо с помощью оправки диаметром 8 мм и длиной 9 мм, после чего смазать их несколькими каплями трансмиссионного масла, вставить подсобранные рычаги в выступы ведущего диска, руководствуясь сделанной при разборке маркировкой, вставить пальцы рычагов, зашплинтовать пальцы, установить на оттяжные рычаги опорные вилки, также руководствуясь маркировкой. — Палец вилки должен располагаться в сторону диска, а ролик в сторону кожуха. После сборки пальцы зашплинтовать. — Установить на выступы ведущего диска изолирующие шайбы, нажимные пружины (все пружины должны быть одного цвета) и кожух на подсобранный ведущий диск, руководствуясь сделанной при разборке маркировкой. — Сжать нажимные пружины и закрепить опорные вилки оттяжных рычагов к кожуху болтами. Под болты поставить шайбы-звездочки. — Если упорные винты были вывернуты из оттяжных рычагов, винты завернуть в рычаги и отрегулировать их положение. Регулировать положение рычагов следует на плите (маховике).Кожух сцепления УАЗ-469 закрепить болтами. — Под корзину УАЗ-469 подложить ведомый диск или шаблон-заменитель толщиной 9 мм.После регулировки головки винтов должны находиться на расстоянии 51,5 мм от плиты.Допустимое отклонение 0,75 мм в любом направлении. — Разница расстояния от плиты соседних рычагов не должна превышать 0,2 мм.По окончании регулировки винты застопорить отгибкой кромки рычага в паз винта. Сборка ведомого диска сцепления УАЗ-469, УАЗ-31512, 31514 Перед сборкой ведомого диска УАЗ-469, УАЗ-31512, 31514 необходимо подготовить технологические детали, затем собрать ведомый диск вследующей последовательности: — собрать демпфер, устанавливая вместо опорных пальцев распорные втулки с болтами, а пружины демпфера не устанавливать; — закрепив неподвижно ведомый диск, поворачивать ступицу с помощью шлицевой оправки и динамометрического ключа, определяя при этом момент трения в демпфере. Подбором регулировочных колец добиться момента трения 2—2,5 кгсм, затем разобрать демпфер, вставить в гнезда пружины и окончательно собрать его, установив вместо технологических деталей опорные пальцы и расклепать их; — приклепать фрикционные накладки к пружинам и к ведомому диску заклепками диаметром 4 мм. Утопание головки заклепки от поверхности трения должно быть не менее 1,0 мм. После сборки диска необходимо проверить его биение по поверхностям трения на радиусе 125 мм. Биение не должно превышать 0,7 мм. Повышенное биение может вызывать дергание в момент трогания автомобиля и неполное выключение сцепления. Ведомый диск сцепления УАЗ-469, УАЗ-31512, 31514 балансируют на шлицевой оправке, установленной на двух горизонтальных призмах. Для устранения дисбаланса на ведомый диск под фрикционные накладки устанавливают балансировочные грузики разной толщины. Допускаемый дисбаланс 18 гсм. Ведомый диск устанавливают к маховику короткой частью ступицы. Ведущий диск устанавливают с совмещением меток «О» на кожухе и на маховике. Для центрирования ведомого диска сцепления УАЗ-469, УАЗ-31512, 31514 при сборке можно использовать ведущий вал коробки передач или специальную оправку.

Отсутствие центрирования ведомого диска относительно подшипника в коленчатом вале не даст возможности установить коробку передач. Болты крепления кожуха следует затягивать равномерно, последовательно по окружности. Защитный чехол вилки выключения сцепления закрепить в окне картера отгибкой усиков рамки изнутри картера сцепления. После установки сцепления регулировать привод сцепления, выдерживая размер свободного хода внешнего конца вилки.

______________________________________________________________________________

______________________________________________________________________________

• Сцепление и коробка передач УАЗ Хантер
• Раздаточная коробка и карданные валы УАЗ Хантер
• Ведущие мосты УАЗ Хантер
• Регулировка рулевого механизма УАЗ Хантер

______________________________________________________________________________

______________________________________________________________________________

• КПП УАЗ-Патриот
• Раздатка УАЗ-Патриот
• Ведущие мосты УАЗ-Патриот
• Подвеска УАЗ-Патриот
• Рулевое управление УАЗ-Патриот
• Неисправности ГУР УАЗ Патриот и их устранение
• Компоненты гидропривода тормозов УАЗ-Патриот

• Двигатель УАЗ-469 и его основные детали
• Коробка передач КПП УАЗ-469
• Ведущие передние и задние мосты УАЗ-469
• Сцепление автомобилей УАЗ-469

______________________________________________________________________________

• Блок цилиндров и ГРМ двигателей УАЗ-31512, 31514
• Передняя и задняя подвески УАЗ-31512, 31514
• Операции по сборке-разборке мостов УАЗ-31512, 31514
• Рулевое управление УАЗ-31512, 31514 и его детали
• Тормозная система УАЗ-31512, 31514

• Коробка передач УАЗ-452
• Сцепление УАЗ-452 и его детали
• Раздаточная коробка УАЗ-452
• Мосты УАЗ-452 и его комплектующие

• Коробка передач УАЗ-3909, УАЗ-2206
• Карданная передача УАЗ-3909, УАЗ-2206
• Передний мост УАЗ-3909, УАЗ-2206
• Тормоза УАЗ-3909, УАЗ-2206

• Сцепление УАЗ-3303
• Раздатка УАЗ-3303
• Задний мост УАЗ-3303
• Рулевое управление УАЗ-3303

• Блок цилиндров и коленвал ЗМЗ-409
• ГРМ и клапаны ЗМЗ-409
• Система смазки ЗМЗ-409
• Система охлаждения и питания ЗМЗ-409

• Детали блока цилиндров УМЗ-421, УМЗ-4218
• ГРМ и клапаны УМЗ-421, УМЗ-4218
• Система смазки УМЗ-421, УМЗ-4218
• Система охлаждения УМЗ-421, УМЗ-4218
• Топливная система УМЗ-421, УМЗ-4218

Регулировка сцепления на УАЗ «Буханке»

«Буханка» – так называют в простонародье УАЗ-ы фургонного типа модельного ряда 452, которые выпускались с 1965 по 1979 год; а также УАЗ 2206/3741/3909/39094/3962/3303.

Рассмотрим один из самых популярных на сегодняшний день автомобилей Ульяновской марки – УАЗ 3303. Имеет версии 330394 и 330364, отличающиеся тем, что на них установлен более мощный инжекторный двигатель ЗМЗ-409 на 112 л.с.; тогда как в базовой комплектации бортового грузовика ставится бензиновый 4х-цилиндровый мотор ЗМЗ-417 мощностью 76 л.с. и объемом 2,445 л.

На ДВС данной «буханки» устанавливается сцепление сухое однодисковое, с центральной нажимной пружиной диафрагменного типа с оттяжными лапками. Для правильной работы мотора вам нужно знать, как подвести сцепление на УАЗ 3303.

1. Сначала необходимо снять нажимной диск сцепления.
2. Теперь нужно поставить шаблон-кольцо на 9,5 миллиметров между плитой и диском, закрепить его при помощи 6-ти болтов за кожух.
3. Отрегулировать расстояние от плиты до головок болтов. Оно должно составлять 51,5 (±0,75) мм, разница между головок всех болтов – не более 0,2 мм.
4. Законтрить болты лапок.

Для наглядности предлагаем ознакомиться с видео канала Kolupaiev:

Стоит также отметить, что на УАЗиках с мотором ЗМЗ-409 установлен контактный датчик педали сцепления, который настраивается таким образом, чтобы зазор между буфером и штоком датчика был 0,5 миллиметра.

Регулировка сцепления УАЗ 469

На УАЗ 469 старого образца устанавливается пружинно-рычажный механизм сцепления. Выставление зазора оттяжных рычагов-лапок проводится аналогично настройке сцепления УАЗика 3303.

Чтобы система сцепления работала корректно, необходимо также следить за требуемым зазором в 2,5-3,5 миллиметров между головками болтов лапок и подшипником выключения сцепления. Значение полного хода для данного внедорожника устанавливается в пределах от 14 до 16 миллиметров.

Как прокачать сцепление

Прокачка гидропривода потребуется в случае, если нажатие на педаль отличается чрезмерной мягкостью, нет возможности полностью выключить механизм. Все это указывает на наличие воздуха в гидроприводном узле. Ремонтные мероприятия проводят через перепускной клапан аналогично работам с гидроприводом тормоза. Упростит задачу наличие помощника. Последовательность действий:

1. Доливка рабочей жидкости в емкость главного цилиндра до нормативного предела.
2. Освобождение головки перепускного клапана от защитного элемента, подсоединение резинового шланга.
3. Подготовка емкости объемом более 0,5 л, заполненной рабочей смесью. Опустить свободный конец шланга в жидкость.
4. Создание в полученной системе давления с помощью нескольких нажатий на педаль через 1-2 секунды.
5. Поворот перепускного клапана в половину оборота.

В сосуд с жидкостью из системы будет выходить воздух. Когда движение пузырьков прекратится, необходимо нажать педаль и повернуть до упора клапан. Во время мероприятий следует постоянно контролировать наличие смеси в емкости главного цилиндра во избежание повторного проникновения в систему воздуха.

Описанные процедуры выполняют несколько раз, пока пузырьки полностью не исчезнут.

После прокачки в бачок доливают жидкость и возвращают защитный колпачок на клапан. Не используйте для этой цели жидкость из емкости, в которую был опущен шланг. В ней содержится воздух, который самостоятельно исчезает через 24 часа или после фильтрации.

Как правильно поставить диск сцепления

От правильной установки детали зависит функциональность транспорта, плавное движение, отсутствие шума и вибрации, комфортное перемещение по трассе. Последовательность действий, как правильно поставить диск сцепления:

1. Демонтаж коробки передач и рабочего цилиндра гидропривода.
2. Снятие 4 болтов, соединяющих внизу картер сцепления, с помощью ключа.
3. Удаление из конструкции нижнего элемента картера сцепления и прокладки.
4. Установка отметки позиции маховика и корзины — ведущего диска.
5. Снятие крепежных элементов, соединяющих корзину и маховик.
6. Демонтаж ведущего и ведомого дисков.

Одна из поверхностей ведомого диска сцепления выступает больше, чем другая. Эта сторона должна быть повернута к коробке передач. Установка элементов проводится в обратной последовательности. Для настройки дисков потребуется специальная оправка. По окончании работ на шлицевой конец основного вала лучше нанести смазку.

Принцип работы сцепления УАЗ

Устройство сцепления

Основными элементами сцепления, как известно, являются:

• картер;
• муфты выключения;
• ведущий диск;
• ведомый диск.

Одним из самых главных элементов, от которого в основном зависит надежность механизма,является главный цилиндр сцепления УАЗ 3303. Но при этом не стоит забывать и о рабочем цилиндре, которому отводится очень ответственная роль. Соединение цилиндров осуществляется с помощью шланга и трубки.

Диафрагменная пружина, из-за которой и получила название вся конструкция, находится в кожухе ведущего диска. Здесь же установлены опорные кольца и нажимной диск. Пружина закрепляется таким образом, что края ее могут оказывать сильное влияние на нажимной диск.

Строение данной системы предусматривает, что ведомый диск может сильно приближаться к маховику двигателя и даже соприкасаться с ним, а также с помощью фрикционных накладок передавать крутящий момент на диск ведомый. После этого крутящий момент передается на коробку передач. При необходимости во временном разобщении двигателя с трансмиссией применяется привод выключения сцепления УАЗ 469.

При нажатии на педаль сцепления УАЗ 469 поршень главного цилиндра начинает смещаться вперед. Из-за этого жидкость вытесняется, поступает в рабочий цилиндр. После чего она выдвигает поршень со штоком. Данный шток воздействует на хвостовик вилки, вследствие чего она начинает поворачиваться и перемещает муфту выключения. Таким образом происходит нажатие на концы лепестков диафрагменной пружины, действие пружины на нажимной диск заканчивается, а также прекращается поступление крутящего момента.

Регулировка сцепления уаз хантер — Автомобильный портал AutoMotoGid

Содержание

• Основные признаки неисправного привода сцепления
• Проверка и регулировка сцепления авто марки Газель
• Регулировка сцепления Lada Kalina (Приора)
• Регулировка сцепления на внедорожниках УАЗ
• Проверка и регулировка сцепления на авто ВАЗ 2107
• Особенности регулировки сцепления Рено Логан
• Регулировка сцепления на автомобилях Хендай
• Как регулируется свободный ход педали на автомобилях Ниссан
• Что нужно знать о неисправностях сцепления
• Принцип работы
  • УАЗ патриот 2017 Регулировка сцепления, расход топлива
  • Проблемы привода сцепления УАЗ Патриот 2015
• Регулировка
• Причины износа
• Замена сцепления

Не успел я нарукожопить с рессорами, как на следующий день умерла сцепа. При нажатии на педаль сцепление начало срабатывать в самом конце хода педали. Регулировка штока особой погоды не сделало.
Поговорив с зелёной было принято решение менять самому. О чём в итоге успел и пожалеть, и не пожалеть.

Рецепт замены сцепления на просторах интернета, drive2.ru, уазбуки был неоднократно в подробностях освещён и разобран по косточкам. Если коротко, то: откручивается, снимается, выдёргивается вокруг коробки всё что мешается. Под коробку пенёк, над коробкой лебёдка. Помощь второго человека приветствуется, но при желании можно и в одно лицо. Яма — очень желательно, но не обязательно. Оправка для установки корзины с диском, без неё коробка на место не поставится.
Закладывать на ремонт не менее 2х дней, я менял две недели. Из них неделю ждал некоторые запчасти-масло, неделю разбирал-собирал с перекурами на перерыв.

Было заменено: сцепления в полном комплекте (диск, корзина, выжимной), опорный подшипник под первичный вал в маховике, маленький пыльник рычага передача, пыльник рабочего, возвратная пружина в ГЦС, сопутсвующие жижы тоже под замену.

Узкие места: передний стабилизатор откручивал, с ним коробка не снималась. Откручивал вискомуфту — если не снимать, при наклоне двигателя виска будет упираться в радиатор. Верхние два болта откручивается с матерком при сильном наклоне двигателя. Сиденья лучше снимать оба. При наличии лебёдки или трёх пар рук — раздатку можно не отсоединять. На моей машине без съёма катализатора — коробка не снимется.
Все новые подшипники перед установкой в обязательном порядке проверять на наличие смазки. Опорный имел чуть-чуть смазки, выжимной — нормально, но для успокоения добавил.
Выжимной подшипник лучше приобретать по следующему рецепту — брать старый, ехать в магазин, подбирать аналогичный. В очередной раз ловил челюсть, когда узнал что на уазик их существует около 7 видов.

В процессе эксплуатации автомобиля изнашиваются его узлы и агрегаты, изменяются различные регулировки.

• какие бывают неисправности сцепления;
• как правильно производить его регулировку;
• основные причины поломок;
• как регулируется сцепление на различных моделях автомобилей.

Основные признаки неисправного привода сцепления

Сцепление в автомобиле служит для соединения и разъединения двигателя с трансмиссией, это необходимо для включения передачи, понижающей или повышающей. Соединяющий узел коробки передач с мотором может быть с механическим и гидравлическим приводом:

• механика управляется с помощью тросика;
• в гидравлическом приводе присутствует главный и рабочий цилиндры.

Любой привод имеет возможность регулировки, и с помощью штока или троса педаль сцепления (ПС) можно поднять выше или опустить.

У каждого сцепления обязательно должен быть небольшой свободный ход, если он слишком большой, то:

• ПС берет в самом конце хода педали, и выжима не хватает, чтобы нормально переключать передачи;
• автомобиль начинает ехать, даже если педаль находится у самого пола;
• при низком положении ПС может выйти из строя коробка переключения передач.

Если ПС поднята слишком высоко, и свободный ход педали практически отсутствует, возникают другие проблемы:

• автомашина буксует, при этом плохо разгоняется;
• начинает гореть диск сцепления (ДС), и он не обеспечивает надежного соединения ДВС с КПП.

Основные признаки неисправного механического привода (тросового):

• выжим очень тугой, или при нажатии педаль не прожимается вовсе;
• ПС полностью опущена, она лежит на полу;
• педаль нажимается очень легко.

В тросиком приводе могут быть следующие причины неисправности:

• трос сцепления (ТС) закис в обойме, поэтому с трудом в ней «ходит»;
• ТС расплелся, и обрывки проволоки не дает тросу передвигаться в оплетке;
• трос попросту оборвался.

В гидравлическом приводе также есть свои неисправности, есть и признаки неисправного состояния:

• педаль проваливается с первого раза, и начинается брать лишь со второго или третьего качка;
• ПС становится «ватной», пропадает эффективность выжима;
• где-то в середине хода педаль встает колом.

Так же как и в тросиковом приводе, ПС может очень легко нажиматься или не прожиматься вовсе.
Основные неисправности в гидравлическом приводе:

• потек рабочий цилиндр;
• перепускают клапана в главном цилиндре;
• полностью вытекла вся тормозная жидкость;
• разрегулировался шток (ослабла контргайка, регулировка нарушилась).

Проверка и регулировка сцепления авто марки Газель

Коммерческие автомобили Газель оснащаются гидравлическим приводом сцепления, На этой машине свободный ход педали можно отрегулировать только двумя способами:

• удлинить или укоротить шток, находящийся у самой ПС в салоне авто;
• поставить удлиненный или регулирующийся шток между рабочим цилиндром и вилка сцепления (ВС).

По мере износа диска сцепления начинает увеличиваться свободный ход педали, и в таком случае требуется регулировка. Если этот свободный ход слишком большой (более одной трети всего хода),

его регулирование производится штоком в салоне:

• ослабляется контргайка;
• шток выкручиваются в сторону увеличения хода;
• при поднятии педали на нужную высоту шток фиксируется затягиванием контргайки.

Если ДС уже сильно изношен, но необходимо, чтобы он еще послужил, можно между рабочим цилиндром и вилкой установить удлиненный шток или шток с регулировкой (например, от внедорожника УАЗ).

Проверить состояние деталей Газель можно внешним осмотром, для этого нужно поставить машину на яму или подъемник, произвести осмотр снизу:

• рабочий цилиндр сцепления (РЦС) не должен иметь подтеков;
• ВС не должна иметь трещин, а также изогнутости.

Регулировка сцепления Lada Kalina (Приора)

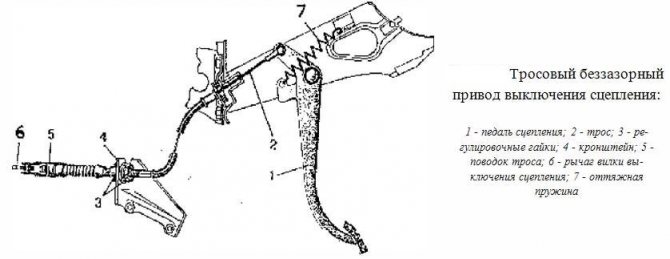

На автомобилях Lada Priora и Kalina устанавливается механический привод сцепления, выжим осуществляется за счет троса. По мере износа ДС свободный ход педали увеличивается, и тогда требуется регулировка.

Регулирование троса на моделях Лада производится под капотом, она осуществляется двумя гайками, которые крепятся на кронштейне коробки передач. Регулируем сцепление следующим образом:

• демонтируем корпус воздушного фильтра, он мешает добраться до тросика;
• ослабляем гайки и подтягиваем трос ту гайку, что на рисунке внизу со стрелкой, раскручиваем, а другую гайку подтягиваем. Таким образом, мы убираем увеличенный ход, приводим его в норму;
• убедившись, что педаль нажимается нормально (свободный ход отрегулирован), с усилием затягивают гайки.

Регулирование ТС ВАЗ 2110 выполняется точно так же, как и на Лада Приора или Калина, также регулируется сцепление на «девятках» и «восьмерках».

Регулировка сцепления на внедорожниках УАЗ

На старых моделях, таких как УАЗ 452 «Буханка» или УАЗ 469 «Козлик», регулирование производится с помощью штока, который находится между вилкой и рабочим цилиндром. На многих моторах УМЗ этих машин устанавливается лапковое сцепление, и регулировка также может производится рычагами лапкового типа, которые имеются на корзине (ведущем диске) сцепления.

Следует отметить, что лапковые корзины устанавливаются на грузовики КАМАЗ, ЗИЛ, ГАЗ-53/3307.

Отрегулировать лапки можно как на снятой корзине, так и в составе автомобиля. На снятых деталях операцию производим в следующем порядке:

• устанавливаем корзину с ДС на маховик, затягиваем корзину болтами;
• расконтриваем регулировочные гайки;
• штангенциркулем измеряем расстояние от конца рычагов до маховика, с помощью регулировочных гаек выставляем одинаковое расстояние;
• согласно книжной инструкции расстояние между маховиком и лапкой должно быть 51,5 мм при условии, что толщина диска составляет 9,5 мм;
• контрим гайки, на это процедуру регулировки можно считать законченной.

Также лапки отрегулировать можно прямо на машине, не снимая сцепления. Поступаем следующим образом:

• ставим автомобиль на яму, снимаем нижний поддон картера сцепления;
• берем деревянный прутик длиной 70-80 мм, по линейке или штангенциркулю отмечаем на пруте расстояние 51,5 мм, можно немного неточно, все равно окончательную регулировку делаем с помощью штока;
• проворачиваем маховик так, можно было добраться до лапки;
• расконтриваем и поворачиваем регулировочную гайку, по прутику выставляем 51,5 мм;
• проворачиваем дальше маховик, проделываем такую же процедуру с двумя другими лапками;
• прежде чем все собирать назад, садимся за руль, запускаем мотор и проверяем, трогаясь с места, как себя ведет машина;
• если все нормально, не забываем законтрить гайки и установить на место поддончик.

Когда лапки ведущего диска УАЗ изношены, некоторые автовладельцы, чтобы не ремонтировать корзину и еще немного поездить, подставляют под все ее крепежные болты шайбы одинаковой толщины.

Есть еще один способ регулировки лапок, но его нужно проводить вдвоем. Работа выполняется следующим образом:

• один из участников операции садиться на руль и до конца выжимает сцепление;
• второй из участников проворачивает маховик, расконтривает лапки, проводит регулировку, устанавливая зазор между маховиком и диском сцепления 1,5 мм, для этого понадобится набор щупов, которыми регулируют клапана в двигателе;
• зазор может несколько отличаться от 1,5 мм, здесь важно, чтобы все лапки были отрегулированы на одинаковом расстоянии;
• закончив регулировку, проверяем сцепление, пробуя стронуться с места. Если автомобиль трогается плавно, контрим гайки, ставим нижний поддончик картера на место.

Нужно отметить, что хотя последний способ и считается народным, тем не менее, такая регулировка получается наиболее точной.

Проверка и регулировка сцепления на авто ВАЗ 2107

Так же как и на многих автотранспортных средствах, регулировка свободного хода педали сцепления ВАЗ 2107 выполняется из салона автомобиля. Регулируется он регулировочным винтом, который находится рядом с ПС, по инструкции свободный ход должен составлять от 30 до 35 мм. Но не всем водителям нравится делать так, как написано в инструкции, и многие настраивают педаль, исходя из своих предпочтений.

Вторая регулировка производится штоком, который расположен между РЦС и вилкой. На штоке ослабляется контргайка, и шток выставляется такой длины, чтобы он свободно ходил на расстоянии 4-5 мм.

Особенности регулировки сцепления Рено Логан

На автомобилях Renault Logan устанавливается тросовый привод, точно такой же трос присутствует и на модели Рено Сандеро. Этот привод идет со всеми механическими коробками передач, в независимости от типа двигателя.

Регулируется трос гайкой, которая находится на самом тросу, она расположена рядом с вилкой сцепления. По заводским условиям для неизношенного ДС трос должен иметь длину между кронштейном КПП и вилкой 86 плюс-минус 5 мм, какие должны быть расстояния, показано на рисунке снизу.

Со временем диск сцепления изнашивается, становится тоньше. Из-за этого ПС поднимается, и требуется отрегулировать свободный ход.

Для того чтобы отрегулировать ход педали, ключом на 10 ослабляем контргайку, удерживая ключом на 7 шестигранник, поворачиваем регулировочную гайку.

Установив необходимое положение ПС Логан, фиксируем контргайкой натяжку троса. Проверяем автомобиль на ходу, если свободный ход не устраивает, повторяем операцию.

Регулировка сцепления на автомобилях Хендай

Привод сцепления на автомашинах Hyundai – гидравлический, переключение передач на КПП – тросовое. Гидравлическим приводом оснащены автомобили Хендай Getz, Elantra, Accent, Tucson, Solaris и др. Практически на всех моделях Hyundai регулировка педали сцепления производится из салона. Например, на авто Hyundai Акцент ПС соединяется с главным цилиндром, между этими деталями устанавливается шток, который может регулироваться. Свободный ход ПС регулируем этим штоком:

• ключом на 12 мм ослабляем контргайку;
• ключиком на 6 мм поворачиваем шток, установив нужное положение педали;
• затягиваем контргайку.

Как регулируется свободный ход педали на автомобилях Ниссан

По мере износа деталей сцепления (диска и корзины) у ПС меняется величина свободного хода, и поэтому требуется его регулировка. На авто Ниссан привод сцепления может быть разным – механическим и гидравлическим, поэтому регулировка ПС производится неодинаково. Например, на автомашинах Nissan Sunny в кузовах N13 и N14, Almera, Primera устанавливается трос, авто Qashqai, Tiida, Альмера Классик, Note, Maxima оснащаются гидравлическим приводом.

Впрочем, гидропривод может устанавливаться и на Sunny или Primera, многое зависит от типа двигателя, поколения модели. «Гидравликой» на Ниссан обычно оснащаются авто с более мощными ДВС (2.0/ 2.5/ 3.0 л), с тросом сцепления идут автомобили с моторам 1.4/ 1.5/ 1.6 л.

На авто Ниссан N14 трос регулируется в районе вилки сцепления, регулировочный механизм находится в самом конце троса.

Такой же тросик устанавливается и на Альмеру, а чтобы его укоротить при изношенных накладках ДС, хозяева машин подкладывают шайбы, и в таком случае он уже не фиксируется контргайкой.

Как и на авто марки Хендай, ГЦС на «Ниссанах» располагается рядом с педалью, между собой эти детали соединяются штоком, на котором имеется регулировка.

Чтобы отрегулировать свободный ход ПС на Nissan Almera N16 ( />

Что нужно знать о неисправностях сцепления

1. Если в процессе эксплуатации авто ПС стала постепенно уходить вверх, скорее всего, изношены накладки ведомого диска.
2. Когда сцепление буксует, в салоне пахнет горелыми накладками (феродо). Проверить изношенность накладок достаточно просто: ставим машину на «ручник», запускаем мотор, выжимаем сцепление, прибавляем газ, плавно отпускаем ПС. Если двигатель почти не сбавляет обороты, накладеи диска изношены. Если ДВС глохнет, сцепление в порядке.
3. Пробуксовка может происходить не только из-за изношенных фрикционных накладок диска, на корзину и диск может попадать масло. Чтобы проверить догадку, необходимо установить автомобиль на подъемник или яму, произвести внешний осмотр двигателя и КПП снизу. Попадает в сцепление масло через сальник первичного вала КПП, через задний сальник ДВС.
4. Если ПС встала колом, то это может быть: закисла вилка, заклинил поршень в рабочем цилиндре, вилка слетела со ступицы выжимного подшипника (на двигателях ЗМЗ-402, УМЗ различных моделей).
5. Если ПС стала «ватной», а чтобы нормально переключить передачу, необходимо два раза выжимать педаль сцепления, значит, стали перепускать клапана главного цилиндра. В этом случае необходим ремонт ГЦС или его замена.

Сцепления на автомобиль УАЗ Патриот

УАЗ 3163 Патриот представляет собой внедорожник российского производства. Выпускается он на Ульяновском заводе, откуда вышли также другие популярные модели: 3741 буханка, 3162 Симбир, 3151. Сцепление УАЗ Патриот важная деталь автомобиля. Этот механизм предназначен для плавного переключения скоростей, передачи крутящего момента, гашения колебаний, временного разъединения трансмиссии и маховика. При износе требуется замена поврежденных элементов сцепления.

Комплект сцепления УАЗ Патриот

Принцип работы

На автомобилях УАЗ Патриот установлен следующий тип сцепления: однодисковое с расположенной в центре нажимной диафрагменной пружиной. По виду трения оно сухое, по режиму включения постоянно замкнутое. Диафрагменное сцепление также называется лепестковое. Этот вид применяется и в других моделях УАЗ: 3741 буханка, внедорожники 469, 3151. Лепестковое используется и для автомобилей других марок.

Состоит оно из следующих деталей:

• диск нажимной (корзина),
• диск сцепления (ведомый),
• подшипник выжимной,
• вилка привода подшипника выжимного,
• система привода,
• педаль выключения.

Нажимной диск помещен в стальной штампованный кожух, прикрепленный к маховику двигателя с помощью болтов. Ведомый диск зажимается пружиной,он располагается между маховиком и нажимным диском. Во время эксплуатации подшипник закрытого типа не нуждается в смазке.

Привод выключения сцепления на автомобилях УАЗ Патриот установлен гидравлический. Его состав:

Регулировка сцепления УАЗ Патриот

Назначение привода передача усилия от педали к вилке. При воздействии на педаль поршень, помещенный в главный цилиндр, перемещается и вытесняет через трубопровод в рабочий цилиндр жидкость. Поршень, помещенный в рабочий цилиндр, воздействует на вилку выключения сцепления. Тогда вилка перемещает подшипник по направляющей. Подшипник, в свою очередь, воздействует на диафрагменную пружину, которая перестает прижимать к маховику нажимной диск. Происходит выключение сцкпления.

УАЗ патриот 2017 Регулировка сцепления, расход топлива

В одно прекрасное утро, провалилась педаль сцепления. Под машиной лужа, бачек на ГЦС пуст… Виновник определ…

Проблемы привода сцепления УАЗ Патриот 2015

В дороге пропало сцепление, педаль провалилась.

Лепестковое сцепление имеет следующие преимущества:

• меньшая масса деталей,
• меньший размер деталей,
• большая продолжительность эксплуатации деталей до очередного обслуживания,
• улучшенная функциональность,
• более простое обслуживание.

Регулировка

Иногда необходима регулировка сцепления УАЗ, заключающаяся в изменении положения педали сцепления. Для этого главный цилиндр имеет регулировочный узел.

Регулировка хода педали осуществляется за счет изменения длины толкателя.

1. Толкатель отсоединяется от педали.
2. Ослабляется гайка узла толкателя.
3. Проушина поворачивается в соответствующую сторону, добиваясь нужного результата.
4. Затягивается гайка, толкатель подсоединяется обратно к педали.

Свободный ход педали регулировки не подлежит. Настраивается только полный ход, который должен быть в пределах от 13 до 17 сантиметров.

Замена сцепления УАЗ Патриот

Причины износа

Замена сцепления происходит в следующих случаях:

• Износ в связи с пробуксовкой при трогании с места,
• несоответствие оборотов двигателя скорости движения в результате износа сцепления,
• Дерганье машины при трогании с места.

В первом случае машине недостает крутящего момента для того, чтобы начать движение. При включенной скорости поддерживаются достаточные обороты, но машина не начинает двигаться. В таких ситуациях стираются накладки сцепления.

Последний случай связан с ослаблением на диске сцепления демферных пружин. Слабые пружины не гасят удары. Эта неисправность усугубляется при частой езде по бездорожью и при замене стандартных колес на колеса большего размера.

Замена сцепления

Производится замена сцепления внедорожников УАЗ Патриот на смотровой яме или эстакаде. При этом выполняются следующие операции:

1. Карданный вал откручивается от редуктора и ручного тормоза, снимается. Откручивается и снимается рабочий цилиндр сцепления.
2. Снимается катализатор, затем начинается разборка КПП: сливается масло, отсоединяется трос ручника, отключаются штекеры, откручиваются болты.
3. Снимается коробка переключения передач.
4. Откручивается и снимается корзина сцепления и диски.
5. Установка нового сцепления происходит в порядке, обратном снятию.

Для замены сцепления могут пригодиться дополнительные инструменты. Для откручивания некоторых креплений понадобятся удлинители. Чтобы снять КПП, которая весит достаточно много, можно воспользоваться домкратом и капроновыми стропами. Поднять КПП на место помогут веревки.

Устанавливая ведомый и нажимные (корзину) диски сцепления их необходимо сцентрировать относительно маховика. Делается это с помощью оправки, которая входит в подшипник коленвала. Ее можно заменить на первичный вал КПП.

На всех автомобилях УАЗ ( Патриот, буханка, Хантер и других) требуется своевременная замена сцепления. Тогда они будут работать исправно долгое время.

Как отрегулировать лепестковое сцепление на уаз буханка Авто Брянск

Устройство главного цилиндра сцепления УАЗ

Главный сцепления для УАЗ 3151, «Hanter», Патриот с артикулом 420.469-1602300, имеет некоторые отличия, но не кардинальные. Всего лишь имеет установленный бачок, а не трубку и проушину вместо вилки толкателя поршня цилиндра. Для «головастиков» и «буханок» артикул – 420.3741-1602300.

Вполне можно заменить необходимые детали и собрать, то что нужно. Как устроен ГТЦ приведено ниже на рисунке.

Из устройства видно каким образом осуществляется регулировка свободного хода педали муфты. Для этого необходимо накручивать или выкручивать вилку толкателя.

Манжеты ГЦС представляют собой кольцо и так называемый «грибок» диаметром 22 мм.

Работа ГЦС

Вкратце работа сцепления выглядит так:

1. При выжиме педали сцепления толкатель перемещает поршень, компенсационное отверстие закрывается.
2. Он толкает перед собой жидкость в систему создавая давление.
3. Это давление воздействует на поршень рабочего цилиндра, а тот через шток выжимает вилку.
4. Вилка, двигая выжимной подшипник давит на лепестки корзины и отводит прижимной диск от диска сцепления.

Важную роль при прокачивании играет клапан и пластинка. Даже если систему не прокачивать, она всё равно заполнится. Достаточно залить жидкость и открутить клапан на рабочем цилиндре. Она самотёком заполнит систему, это касается и тормозов.

Жидкость через компенсационное отверстие поступает в полость перед поршнем через клапан в магистраль. Заполнив всё, жидкость будет вытекать через клапан. Здесь, главное, чтобы шток не был удлинён и компенсационное отверстие не перекрывалось манжетой.

При прокачке всё несколько по-другому.

1. При перемещении поршня вперёд клапан 19 открыт.
2. Когда он идёт назад, клапан закрыт и передним создаётся разряжение.
3. В поршне имеются отверстия закрытые пластиной 3. Она отходит и открывает отверстия. Жидкость перетекает из полости над поршнем и бачка через перепускное отверстие в разряженную полость перед поршнем. Манжет (грибок) даёт ей перетечь.
4. Достигнув стопорного кольца поршень останавливается, пружина прижимает грибок и пластину. Это готовность к новому циклу.

Блог про Уаз

Пружинно рычажное сцепление автомобилей УАЗ-469, УАЗ-469Б и УАЗ-469БГ предназначено для разъединения коленчатого вала двигателя и трансмиссии в тех случаях, когда требуется произвести переключение передач или затормозить автомобиль.

Пружинно рычажное сцепление УАЗ-469, устройство.

Пружинно рычажное сцепление сухое, однодисковое, состоит из нажимного диска с кожухом, нажимными пружинами и оттяжными рычагами в сборе, ведомого диска с фрикционными накладками и гасителями крутильных колебаний в сборе. Механизм сцепления укреплен на маховике двигателя болтами, сбалансирован совместно с коленчатым валом, а его положение после балансировки отмечено на кожухе и маховике значком «О».

Между кожухом сцепления и нажимным диском установлены нажимные пружины, имеющие со стороны нажимного диска теплоизолирующие шайбы. Выключающее устройство сцепления состоит из установленных на нажимном диске оттяжных рычагов, муфты выключения сцепления с упорным подшипником, установленной на крышке подшипника первичного вала коробки передач, и вилки выключения, установленной на картере сцепления.

Ведомый диск установлен на шлицы первичного вала. Нажимной диск под действием пружин прижимает фрикционные накладки к маховику, возникающие при этом силы трения позволяют передать крутящий момент с коленчатого вала двигателя на первичный вал коробки передач.

Привод управления сцеплением УАЗ-469.

Привод представляет собой систему рычагов и тяг, связывающую вилку выключения сцепления, выходящую из картера сцепления, с педалью сцепления на рабочем месте водителя. Педаль сцепления закреплена штифтом на левом конце вала педалей. С педалью сцепления на валу свободно установлена педаль тормоза. Верхнее положение педалей определяется упором в буфер на наклонном полу кузова.

Для смазки узла педалей на валу установлена пресс-масленка. Приводной рычаг соединен с промежуточным рычагом с помощью регулируемой тяги. Промежуточный рычаг на оси стопорится пружинным кольцом и смазывается через пресс-масленку. Меньшее плечо промежуточного рычага соединяется с толкателем, который своим сферическим концом упирается в пяту вилки выключения сцепления. Пружины выбирают зазоры в механизме и удерживают детали в положении — сцепление включено.

Техническое обслуживание пружинно рычажного сцепления УАЗ-469.

Обслуживание заключается в очистке от грязи, подтяжке болтовых соединений, регулировке и смазке. После езды по грязным дорогам очищайте отверстие в нижней части картера сцепления. Своевременно смазывайте подшипник выключения сцепления через колпачковую масленку, расположенную с правой стороны картера сцепления.

Регулировка механизма пружинно рычажного сцепления УАЗ-469.

Производится при снятом нажимном диске сцепления в такой последовательности :

1. Установите между плитой и нажимным диском шаблон ведомого диска в виде кольца толщиной 9,5 мм. Закрепите за кожух собранный нажимной диск на плите шестью болтами.

2. Осуществляйте регулировку закручиванием и откручиванием регулировочных болтов до получения размера 51,5+-0,75 мм — расстояние головок болтов от поверхности плиты. Разница в расстоянии от плиты до головок болтов не должна превышать 0,2 мм.

3. Застопорите после регулировки болты рычагов отгибая край рычага в паз хвостовика болта.

Техническое обслуживание привода управления сцеплением УАЗ-469.

Сводится к регулировке и периодической смазке узлов трения через две пресс-масленки. Привод выключения сцепления регулируется изменением длины тяги, путем откручивания и закручивания гаек, крепящих тягу к квадратной головке пальца. Необходимость в регулировке может возникнуть из-за износа фрикционных накладок.

Для нормальной работы сцепления требуется, чтобы зазор между головками болтов оттяжных рычагов и подшипником выключения сцепления находился в пределах 2,5-3,5 мм. Это соответствует ходу внешнего конца вилки выключения сцепления в 3,5-5,0 мм и свободному ходу педали сцепления в пределах 28-38 мм, замеренному по площадке педали. Полный ход педали сцепления — 150+-10 мм.

Регулировка хода

Необходимость регулировки

Регулировка шага толкателя в рабочем цилиндре сцепления проводится для того, чтобы сцепление правильно выполняло свои задачи. При неправильной регулировке могут возникнуть два вида неполадок.

Видео регулировки сцепления УАЗ Патриот

В первом случае может возникнуть неполное прижатие нажимного диска к ведомому. Это происходит в случае, когда полностью отсутствует свободный ход штока или он меньше нормы. В таком случае будет наблюдаться пробуксовка сцепления, что неизбежно приведет к износу составных элементов.

В другом случае, когда свободный ход больше необходимого, будет наблюдаться такое явление, как неполное выключение сцепления. В таком случае водитель внедорожника почувствует проблемы с переключением передач, они будут плохо включаться, или перестанут включаться совсем. Это влечет за собой увеличение износа блокирующих колец синхронизатора.

На этом следует подвести итог и отметить, что очень важно следить за исправностью сцепления и вовремя доливать тормозную жидкость в бачок.

Неисправность муфты на внедорожнике УАЗ Патриот может обратиться серьезными последствиями.

Начинать регулировку шага штока цилиндра рекомендуем с очистки резьбы регулировочных гаек. Для этого необходимо резьбу и гайки смазать специальной смазкой типа WD-40. После этого приступаем к непосредственному процессу:

Одним ключом фиксируется регулировочная гайка на данном элементе, а вторым ослабляется контргайка.

С помощью ручных тисков или ключа на «8» необходимо зажать конец толкателя от его проворачивания. Когда шток будет зафиксирован, необходимо контргайку вывинтить на несколько оборотов назад.

После этого осуществляется регулировка свободного шага, приводя его к норме.

Контргайка возвращается в исходное положение и фиксирует ход штока.

В завершение работ необходимо проверить наличие свободного шага. Если он входит в нормированный диапазон, то все было проведено правильно. Данный процесс не является трудоемким и проводится своими руками без лишних затрат.

Иногда необходима регулировка сцепления УАЗ, заключающаяся в изменении положения педали сцепления. Для этого главный цилиндр имеет регулировочный узел.

Регулировка полного хода педали сцепления Уаз.

Положение педали выключения сцепления и ее полный ход регулируется изменением длины толкателя главного цилиндра выключения сцепления. Для этого, ослабив гайку регулировочного узла толкателя, отсоединяют вилку толкателя от педали и поворачивая ее в нужную сторону, добиваются требуемого результата.

Полный ход педали для сцепления с нажимной пружиной диафрагменного типа должен быть в пределах :

— Для автомобилей семейства Уаз-3160 и Уаз-3162 : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот до 2007 года выпуска : 130-170 миллиметров.

Принцип действия

Основной задачей системы привода является передача усилия от педали к вилке. При нажатии на педаль сцепления внедорожника УАЗ Патриот, происходит перемещение поршня в главном цилиндре, который толкает жидкость в рабочий. При поступлении жидкости в этот цилиндр, последний воздействует на вилку. Далее, наблюдается воздействие вилки на подшипник, а последний воздействует на пружину. Эта пружина является завершающим звеном, которая и перестает прижимать диск к маховому колесу, в результате чего происходит выключение сцепления.

Мы рассмотрим, как же регулируется рабочий цилиндр сцепления, а, точнее, его свободный ход штока или толкателя. Прежде чем приступить к регулировке, необходимо убедиться, что она действительно нужна. Для этого проводится проверка.

Схематичное расположение рабочего цилиндра в системе

Проверка свободного хода

Проверка свободного хода штока рабочего цилиндра внедорожника УАЗ Патриот осуществляется следующим образом:

1. На данном элементе установлена оттяжная пружина, которую надо демонтировать. Для этого сначала отсоединяется крепление пружины от вилки, а затем и от цилиндра.
2. Далее потребуется воспользоваться линейкой, с помощью которой замеряется свободный ход штока. Для измерения линейку необходимо расположить так, чтобы можно было произвести замер. После этого рукой нужно нажать на вилку до упора и поставить метку на линейке. Затем отпускаем вилку и также делаем отметку. Если получившееся расстояние (свободный ход) превышает норму (1-3 мм), то требуется регулировка.

Итак, выяснив, что свободный ход штока рабочего элемента на внедорожнике УАЗ Патриот превышает норму, нужно прибегнуть к процессу его регулировки.

Регулировка хода

Начинать регулировку шага штока цилиндра рекомендуем с очистки резьбы регулировочных гаек. Для этого необходимо резьбу и гайки смазать специальной смазкой типа WD-40. После этого приступаем к непосредственному процессу:

1. Одним ключом фиксируется регулировочная гайка на данном элементе, а вторым ослабляется контргайка.
2. С помощью ручных тисков или ключа на «8» необходимо зажать конец толкателя от его проворачивания. Когда шток будет зафиксирован, необходимо контргайку вывинтить на несколько оборотов назад.
3. После этого осуществляется регулировка свободного шага, приводя его к норме.
4. Контргайка возвращается в исходное положение и фиксирует ход штока.

В завершение работ необходимо проверить наличие свободного шага. Если он входит в нормированный диапазон, то все было проведено правильно. Данный процесс не является трудоемким и проводится своими руками без лишних затрат.

Необходимость регулировки

Регулировка шага толкателя в рабочем цилиндре сцепления проводится для того, чтобы сцепление правильно выполняло свои задачи. При неправильной регулировке могут возникнуть два вида неполадок.

В первом случае может возникнуть неполное прижатие нажимного диска к ведомому. Это происходит в случае, когда полностью отсутствует свободный ход штока или он меньше нормы. В таком случае будет наблюдаться пробуксовка сцепления, что неизбежно приведет к износу составных элементов.

В другом случае, когда свободный ход больше необходимого, будет наблюдаться такое явление, как неполное выключение сцепления. В таком случае водитель внедорожника почувствует проблемы с переключением передач, они будут плохо включаться, или перестанут включаться совсем. Это влечет за собой увеличение износа блокирующих колец синхронизатора.

На этом следует подвести итог и отметить, что очень важно следить за исправностью сцепления и вовремя доливать тормозную жидкость в бачок.

Неисправность муфты на внедорожнике УАЗ Патриот может обратиться серьезными последствиями. Удачи в проведении настроечных работ!

Неисправности

Основными неисправностями ГТЦ являются повреждения манжет. Если будет повреждён «грибок», то поршень не будет создавать давление в системе и муфта перестанет выжиматься. Обычно это задиры, трещины или просто он сточился. Частое многократное нажатие, конечно, будет помогать, но недолго. Невозможно включить скорость и стронуться. Нужно менять манжет или заменить полностью главный.

Во втором варианте, при неисправности второго кольцевого манжета, жидкость будет вытекать наружу. На пол в кабине будет капать DOT. Вполне можно заменить кольцом из ремкомплекта.

Как Прокачать Сцепление Уаз Буханка

Как прокачать сцепление самостоятельно Доброго времени суток, уважаемые автомобилисты! Технологическая операция по прокачке сцепления – вещь относительно редкая. Собственно, как и прокачка тормозной системы. Да и по алгоритму выполнения прокачка сцепления, мало чем отличается от прокачки тормозов своими руками.

Да, именно своими руками, так как прокачка сцепления, не займёт у вас много времени, и не потребует высокой квалификации автослесаря. Поэтому, не откладывая в «долгий» ящик, давайте и узнаем теорию о том, как прокачать сцепление вашего автомобиля.

Прокачка сцепления своими руками: особенности

Во-первых, когда необходима прокачка сцепления? Если быть точным, то операция называется: удаление воздуха из гидросистемы механизма управления сцеплением автомобиля. Это если по науке.

Т.е. понятно, что прокачка сцепления вам потребуется при попадании воздуха в гидравлическую систему. Как правило, это происходит из-за неисправности трубопроводов или из-за слабой затяжки резьбовых соединений системы сцепления.

Что необходимо для прокачки сцепления:

• стандартный набор инструментов;
• тормозная жидкость;
• пустая емкость для слива тормозной жидкости;
• шланг, подходящий по размеру к сливному штуцеру;
• «газовый» упор или что-либо, чем вы сможете зафиксировать педаль сцепления (при условии, что прокачка сцепления осуществляется в одиночку).

Перед тем, как прокачать сцепление, необходимо произвести регулировку сцепления. Дело в том, что прокачка сцепления будет невозможна, если отсутствует свободный ход толкателя поршня главного цилиндра. По сути, поршень и толкатель – это запорный клапан, и если свободный ход отсутствует, то он будет закрыт.

Быстрая прокачка сцепления на УАЗ 452 (УАЗ буханка, Фермер, Головастик)

Другие варианты: насос, шприц. Не забывайте оставлять . Понравилось? Ставьте лайк, подписывайт.

Как прокачать сцепление на Уаз

Как прокачать сцепление

правильно у многих авто любителей возникает такой вопрос. Прокачка сцепления

.

Аналогичная ситуация происходит при неисправности оттяжной пружины и, соответственно, заедании педали при переходе в крайнее верхнее положение.

Как прокачать сцепление: технология

Прокачка сцепления производиться, как при наличии в системе сжатого воздуха, так и без него. Итак, приступаем.

• в бачок главного цилиндра долить рабочей жидкости по уровню не ниже 1,5-2 см. от верхнего края бачка. Наполнение бачка осуществляется через сетчатый фильтр для предотвращения попадания в систему посторонних примесей.
• в верхней части корпуса ПГУ нужно снять резиновый колпачок с перепускного клапана и надеть на него шланг. Другой конец шланга опускаем в приготовленную ёмкость 0,5 л. наполненную на 1/3 тормозной жидкостью.
• перед тем, как нажимать на педаль сцепления, на один оборот отворачиваем перепускной клапан. Помощник нажимает на педаль сцепления до упора до тех пор, пока поступление пузырьков воздуха из шланга в емкость не прекратится.
• нужно следить за тем, чтобы уровень жидкости в бачке не опускался ниже 3,5см от края. При необходимости доливайте жидкость в бачок.
• итак, педаль сцепления остаётся нажатой до упора, выход пузырьков воздуха прекратился, необходимо плотно завернуть перепускной клапан.
• народный опыт подсказывает, что прокачка сцепления ускоряется, если перепускной клапан заворачивать каждый раз, после нажатия на педаль. Затем отпускать педаль и повторять операцию. Как правило, достаточно трех нажатий педали, и воздух выходит из системы.
• снимаем шланг со штуцера, надеваем предохранительный колпачок и доливаем жидкость в бачок: 1,5 – 2 см от края.

Ремкомплект главного цилиндра сцепления

Качество УАЗовских цилиндров сцепления оставляет желать лучшего. Некоторые автолюбители переделывали на ВАЗовские, более надёжные. От применения ремкомплектов я тоже отказался, так как проблем с ними не меньше. При дешевизне ремонта, срок работы отремонтированного ГЦС был от месяца до полугода.

Для замены манжетов:

• открутите главный штуцер;
• снимите стопорное кольцо;
• выдавите в сторону стопора манжеты с поршнем;
• протрите чистой тряпкой все детали и цилиндр внутри;
• убедитесь, что его зеркало не поцарапано;

Сборка ГЦС

• замените кольцевую манжету;
• со стороны стопора поставьте поршень на место и установите стопор;
• со стороны штуцера положите пластинку и 2 манжету;
• вложите пружину и сжимая прикрутите штуцер.

Как работает сцепление, каковы его типичные неисправности, и как их избежать

Важным элементом механической трансмиссии является сцепление, которое служит для кратковременного отсоединения двигателя от трансмиссии. Кроме того, сцепление является своеобразным демпфером, защищающим двигатель от перегрузок. Как оно работает, и как продлить его жизнь?

Как работает сцепление?

В большинстве легковых автомобилей с механической коробкой передач используется сухое однодисковое сцепление. Его конструкция довольно проста: это два взаимно прилегающих диска – ведущий (корзина) и ведомый, выжимной подшипник и система привода. В однодисковом варианте первичный вал коробки передач входит в шлицевую муфту в центре ведомого диска, а поверхности маховика двигателя, накладок ведомого диска и нажимного диска корзины плотно прилегают друг к другу. За счет этого и обеспечивается передача потока мощности от двигателя к коробке передач, причем исправное сцепление спокойно «переваривает» всю мощность, развиваемую двигателем.

В обиходе ведущий диск сцепления, включающий в себя нажимной диск (с гладкой блестящей поверхностью), диафрагменную пружину (лепестки в центре) и кожух, называют корзиной

При нажатии на педаль сцепления выжимной подшипник воздействует на пластинчатые пружины корзины, из-за чего поверхности ведомого и ведущего дисков рассоединяются. Соответственно, происходит отключение первичного вала от маховика – то есть, физическое рассоединение двигателя и коробки передач, что позволяет переключить передачу или включить «нейтралку». При включении сцепления (отпускании педали) выжимной подшипник перестает давить на пластинчые пружины, и диски снова смыкаются, а демпферные пружины в центральной части ведомого диска гасят крутильные колебания, возникающие в движении.

Хорошо видны четыре демпферные пружины ведомого диска сцепления, а также изношенные фрикционные накладки

При нормальной работе сцепления оно не привлекает к себе внимания. Но при его неисправности водитель, к примеру, не сможет включить передачу или тронуться с места. Какие же возможны проблемы?

Какие неисправности могут возникнуть при работе сцепления?

Итак, с какими же проблемами в работе сцепления можно столкнуться на практике? Во-первых, это неполное выключение сцепления — как говорят опытные водители, оно «ведёт». При нажатии педали поверхности маховика и ведомого и ведущего дисков в таком случае не размыкаются полностью, и попытки переключить передачу сопровождаются хрустом и скрежетом кареток сихронизаторов, ведь полного разъединения коробки передач и мотора не происходит.

Обратная неприятность – пробуксовка сцепления: то есть, его неполное включение. При этом поверхности маховика, ведомого диска и ведущего диска, наоборот, неплотно прилегают друг к другу и проскальзывают, из-за чего может возникнуть характерный запах горелых фрикционных накладок ведомого диска, а попытка резко набрать скорость приводит лишь к увеличению оборотов коленчатого вала. От двигателя на колёса при этом передается лишь небольшая часть мощности – до тех пор, пока износ поверхностей не становится критическим.

Если сцепление «буксует», вместо автомобиля «разгоняется» только стрелка тахометра

Наконец, возможны и такие неисправности, как возникновение вибраций и посторонних призвуков при включении-выключении сцепления.

Из-за чего возникают неисправности сцепления?

Обычно каждая возникшая проблема со сцеплением имеет свою предысторию. К примеру, сцепление может начать буксовать из-за сильного износа на больших пробегах автомобиля, когда фрикционные накладки ведомого диска износились, а рабочие поверхности корзины и маховика имеют выработку.

Во-вторых, сцепление можно просто «сжечь» — например, по неопытности или после длительных перегрузок. Такое, к примеру, бывает у любителей длительных выездов «враскачку» на бездорожье или в глубоком снегу, а также у поклонников резких стартов с педалью газа в пол.

Как Отрегулировать Шток Сцепление На Уаз Буханка

Муфта используется для кратковременного отсоединения вала двигателя от коробки передач при переключении передач и плавного соединения при запуске.

Буханка УАЗ или официально УАЗ-452 оснащается сухим одноприводным механизмом от производителя. Это устройство имеет демпфер крутильных колебаний.

Устройство обеспечивает передачу крутящего момента от агрегата к коробке с силой 17 кг / см.

Основные комплектующие сцепления УАЗ-452:

Штампованный металлический корпус с шестью центральными болтами прикреплен к маховику двигателя. Он состоит из 3 окон, которые содержат выступы металлической пластины под давлением.

Шесть железных пружин установлены между прижимной пластиной (корзиной) и кожухом.

Их сила сжатия обеспечивает передачу крутящего момента от маховика дальше через корпус прижимной пластины на ведомый диск. Для предотвращения передачи тепла от пружин от прижимной пластины установлены шайбы из изоляционного материала.

Современные машины вместо механического привода оснащены гидравлическим приводом. Жидкость делает давление слишком высоким, что значительно облегчает управление педалью водителю.

Нажав на педаль, водитель воздействует на жидкость в линии. Жидкость передает давление от поршня главного цилиндра к поршню рабочего цилиндра. Рабочий цилиндр перемещает расцепитель с помощью штока.

READ Как Снять Двигатель С Уаз Буханка Видео

Он прижат к выходному подшипнику, который передает усилие на механизм сцепления, который отсоединяет коробку от узла.

Отпустив педаль, водитель восстанавливает весь механизм в исходное состояние. Под воздействием возвратных пружин все детали, участвующие в процессе расцепления сцепления, занимают свое обычное положение.

Следующие инструменты будут полезны для разборки и захвата следующего:

• набор головок;
• набор сочетаний клавиш;
• Изогнутый ключ на 14 мм для снятия и установки заднего винтового вала;
• маленькое зеркало для контроля недоступных мест;
• плоская отвертка;
• оправка центровки привода;
• водяной резьбовой герметик.

Пошаговая замена аннотации:

1. Положите УАЗ буханку на самую высокую опору из кирпича, деревянных блоков. Избегайте падения с опор.
2. Сливная работа КП и ЖК масло.
3. Снимите задний винт с ЖК-дисплея. Тег. При сборке устанавливайте именно так, как было. Вибрации появятся по-разному.
4. Для дальнейшего использования полностью открутите задний винт. также от задней оси. Тег. Отвинтите передний универсальный шарнир только от ЖК-дисплея. Тег.
5. Снимите глушитель.

Со всем этим по очереди отключаюсь

• хомут выхлопной трубы;
• зажим глушителя;
• болты, соединяющие фланцы глушителя и катализатора;
• зажим резонатора.
• Удалите всю конструкцию глушителя из исходного положения. Отодвиньте заднюю часть машины. Все болты с гайками закреплены так, что ничего не потеряно.

• Снимите тепловой экран.
• Разблокировать рычаги переключения передач. Чтобы избежать дальнейших регулировок, не прикасайтесь к регулировочным гайкам на стержнях.
• Снять трос ручного тормоза. Отложите с защитным кожухом.
• Снимите опорный провод с блока КПП.
• Провод датчика скорости отсоединен от датчика.
• Снимите рабочий цилиндр сцепления.
• Отсоедините управляющие стержни от управляющих стержней.
• Снимите два провода датчика кислорода с разъемов до и после каталитического нейтрализатора.

• Отсоедините выхлопную трубу от двигателя.
• Отсоедините каталитический нейтрализатор и кронштейн от корпуса сцепления.
• Слегка приподнимите двигатель домкратом.
• Снимите четыре гайки, которые крепят коробку передач к картеру.
• Снимите восемь болтов с 2 креплений коробки передач. При снятии ничего не должно цепляться за коробку передач.
• Замените удобные опоры под коробкой передач: старые шины, поддоны и полностью открутите болты, которые удерживают его.
• Используя кнопки, поверните коробку передач вместе с ЖК-дисплеем назад, чтобы она могла полностью опираться на опоры. Вместе с подставками вытащить коробку передач из-под машины. Коробка сцепления и коробка передач сняты. Добравшись до смены сцепления.

• Снимите два болта стартера, крепящие его к корпусу сцепления сбоку. Удалите все остальные болты корпуса с помощью специальной удлинительной насадки.
• Отметьте положение корзины на маховике. Равномерно открутить болты корзины, снять.
• Подготовьте свою последнюю корзину. Найдите специальные круглые цилиндрические выступы на старых и новых корзинах. Используя их, переместите метки относительно маховика.

• Используйте специальную оправку для сборки сцепления.
• Перед установкой, обезжирить поверхности маховика и напора корзины. Наденьте приводную пластину на оправку, вставленную в маховик.
• Положите корзину на маховик. Смазать все крепежные болты. Равномерно затяните крест-накрест в несколько этапов. Усилие затяжки 70 кгс / см².
• Вытащите оправку. Установите коробку с раздаточной коробкой в ​​обратном порядке. После установки отрегулируйте ход педали сцепления.

READ Замена Сцепления Ford Транзит Передний Привод

УАЗ Патриот 2015 года проблемы с сцеплением

Источник

Принцип регулировки сцепления УАЗ 3303

Всем знакомая классика

Автомобили УАЗ пользуются в России популярностью на протяжении уже не одного десятилетия. Они всегда отличались высокой проходимостью, надежностью и хорошим качеством управления. Модельный ряд УАЗ постоянно расширяется, развивается и совершенствуется. Всем известно, что автомобили собираются из нескольких тысяч деталей, и когда машина эксплуатируется, то может потребоваться замена любой, возможно даже самой маленькой детали, которая тем не менее играет очень большую роль в жизни автомобиля.

Регулировка педали сцепления Уаз Патриот

На популярном в нашей стране УАЗ Патриот один из главных элементов сцепление, является очень уязвимым узлом. Конечно, это не означает, что каждый владелец такого внедорожника будет постоянно проводить ремонтные работы или ему предстоит непременно заменить сцепление. Проблема кроется в эксплуатации, плюс и в том насколько правильно сцепление отрегулировано. Предлагаем вам рассмотреть, как правильно происходит регулировка педали сцепления непосредственно на машине Российского производства УАЗ Патриот.

Принцип работы сцепления УАЗ

Основными элементами сцепления, как известно, являются:

• картер;
• муфты выключения;
• ведущий диск;
• ведомый диск.

Одним из самых главных элементов, от которого в основном зависит надежность механизма,является главный цилиндр сцепления УАЗ 3303. Но при этом не стоит забывать и о рабочем цилиндре, которому отводится очень ответственная роль. Соединение цилиндров осуществляется с помощью шланга и трубки.

Диафрагменная пружина, из-за которой и получила название вся конструкция, находится в кожухе ведущего диска. Здесь же установлены опорные кольца и нажимной диск. Пружина закрепляется таким образом, что края ее могут оказывать сильное влияние на нажимной диск.

Строение данной системы предусматривает, что ведомый диск может сильно приближаться к маховику двигателя и даже соприкасаться с ним, а также с помощью фрикционных накладок передавать крутящий момент на диск ведомый. После этого крутящий момент передается на коробку передач. При необходимости во временном разобщении двигателя с трансмиссией применяется привод выключения сцепления УАЗ 469.

При нажатии на педаль сцепления УАЗ 469 поршень главного цилиндра начинает смещаться вперед. Из-за этого жидкость вытесняется, поступает в рабочий цилиндр. После чего она выдвигает поршень со штоком. Данный шток воздействует на хвостовик вилки, вследствие чего она начинает поворачиваться и перемещает муфту выключения. Таким образом происходит нажатие на концы лепестков диафрагменной пружины, действие пружины на нажимной диск заканчивается, а также прекращается поступление крутящего момента.

Обслуживание и регулировки сцепления УАЗ-Хантер 315195, 31519

Проверка сцепления УАЗ-Хантер, УАЗ-31519
При движении автомобиля УАЗ-Хантер 315195, УАЗ-31519 на малых скоростях, на 1-2 передачах коробки передач в режиме разгон-торможение прослушивается стук в трансмиссии в виде кратковременных щелчков.

При движении на высших передачах КПП и раздаточной коробке на скоростях свыше 60 км/ч в режиме торможения двигателем, а так же при движении накатом (нейтральном положении в КПП) возможен шум трансмиссии в виде незначительного низкочастотного гула и возможно появление кратковременного незначительного дребезжания рычага переключения раздаточной коробки.

При резком ускорении автомобиля УАЗ-Хантер 315195, УАЗ-31519 – легкий стук при выборе зазоров в шлицевых соединениях трансмиссии. При торможении двигателем – легкий стук при выборе зазоров в шлицевых соединениях трансмиссии.

При движении накатом и последующем резком ускорении автомобиля – легкое постукивание колец синхронизаторов коробки передач.

При резком отпускании педали сцепления возможен одиночный стук из-за выбора боковых зазоров в зубчатых соединениях шестерен, шлицевых соединениях и в синхронизаторах коробки передач. Уровень жидкости должен быть на 15-20 мм ниже верхнего края бачка 2 (рис.1).

На наличие воздуха в системе гидропривода указывает «мягкость» педали и неполное выключение сцепления автомобиля УАЗ-315195, УАЗ-31519.

Прокачку системы производите через перепускной клапан рабочего цилиндра выключения сцепления аналогично покачиванию гидропривода тормозов.

Положение педали выключения сцепления регулируется изменением длины толкателя 5 (см. рис. 1) главного цилиндра выключения сцепления.

Полный ход педали сцепления с нажимной пружиной диафрагменного типа должен быть 150±20 мм.

Полный ход педали сцепления с нажимными пружинами и оттяжными рычагами должен быть 185±20 мм.

Свободный ход педали сцепления с нажимной пружиной диафрагменного типа (5-30 мм) обеспечивается конструкцией сцепления и не регулируется.

Рис. 1. Привод главного цилиндра выключения сцепления УАЗ-Хантер 315195, УАЗ-31519

Рис. 2. Привод выключения сцепления УАЗ-315195, УАЗ-31519 с нажимными пружинами и оттяжными рычагами (выжимной подшипник, вилка и рабочий цилиндр)

Регулировку свободного хода педали выключения сцепления УАЗ-Хантер 315195, УАЗ-31519 с нажимными пружинами и оттяжными рычагами (возможна установка на часть двигателей УМЗ) производить изменением длины толкателя 12 (см. рис. 2) рабочего цилиндра в следующем порядке:

— отсоединить от вилки 4 пружину 7,

— ослабить контргайку 14, завинчивая или отвинчивая ввертную часть 15 толкателя,

— установить свободный ход наружного конца вилки 4 выключения сцепления 2,5-3,6 мм, что соответствует свободному ходу педали выключения сцепления 35-55 мм,

— затянуть контргайку 14.

Особенности технического обслуживания сцепления УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409)

Уход за сцеплением УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409) заключается в периодической проверке крепления картера сцепления, степени изношенности фрикционных накладок.

О степени изношенности фрикционных накладок можно судить по расстоянию между маховиком и нажимным диском при включенном сцеплении.

Если это расстояние составляет менее 6 мм, то целесообразно снять ведомый диск для ремонта или замены новым.

Ремонт сцепления УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409)

Разборка ведомого диска сцепления УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409) производится в следующем порядке:

— приподнять один из усов тарельчатой пружины гасителя выше выступа шайбы демпфера и повернуть пружину на 45°;

— снять пружину, теплоизолирующую шайбу и шайбу демпфера со ступицы;

— высверлить три упорных пальца и вынуть шесть демпферных пружин;

— высверлить заклепки крепления фрикционных накладок;- высверлить заклепки крепления пружинных пластин к ведомому диску.

Разборка нажимного диска (корзина) сцепления УАЗ-Хантер, УАЗ-315195 (двигатель ЗМЗ–409) производится в следующем порядке:

— высверлить три заклепки крепления соединительных пластин к кожуху и снять нажимной диск;

— высверлить три заклепки крепления соединительных пластин к нажимному диску и снять пластины;

— отогнуть 15 усов кожуха и снять нажимную диафрагменную пружину и опорные кольца.

Осмотр и контроль деталей сцепления УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409)

После разборки деталей сцепления УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409) необходимо тщательно промыть и подвергнуть внимательному осмотру, обратив особое внимание на отсутствие погнутости, изношенности, трещин, забоин и сколов на нажимном и ведомом дисках, пружинах, ступице, кожухе, опорных кольцах и на других деталях механизма.

Регулировка механизмов

Параметры после регулировки

Принято полагать, что верная регулировка сцепления может обеспечивать его самую большую надежность. Для начала необходимо измерить величину свободного хода у педали привода, которая выключает сцепление. Если сцепление имеет диафрагменную пружину, то рекомендуемая величина должна находиться в пределах от 5 до 30 мм. После нажатия на педаль до упора необходимо измерить ее полный ход, рекомендуемое значение которого должно составлять примерно 16,5 сантиметров. Данный размер можно определить с помощью обыкновенной линейки.

При необходимости изменить положение педали регулируем длину толкателя, который находится в главном цилиндре. Данная регулировка осуществляется следующим образом: отворачиваем ключом контргайку, начинаем вращать штоки, используя при этом пассатижи. Таким образом устанавливается необходимое положение педали, которое будет более удобно. В идеале для данной операции можно использовать ключ на 13.

Необходимо отметить, что сцепление с диафрагменной пружиной не нуждается в регулировке механизма выключения, так как пружина сама по себе может обеспечить оптимальные величины. Другими словами, регулировка сцепления УАЗ 469, УАЗ буханка и УАЗ патриот не составит особого труда. Корзины сцепления можно приобрести в специализированных магазинах.

Ремонт

Наличие схемы внутреннего устройства конструкции позволяет провести самостоятельный ремонт в случае простых неисправностей. Увеличение расхода топлива, масла, протечка охлаждающей жидкости, нехарактерные шумы и постукивания в механизме — первые показания к ремонту. Продлить функционирование деталей и транспорта помогает обслуживание и замена износившихся компонентов.

Как отрегулировать лапки сцепления

Для того чтобы отрегулировать сцепление на УАЗ, потребуется провести следующие ремонтные работы:

1. Измерение линейкой величины свободного радиуса перемещения педали привода, выключающей механизм. Нормативное значение для пружинно-рычажного типа должно укладываться в пределы от 35 до 55 мм, для диафрагменного типа — от 5 до 30 мм.
2. Измерение полного хода педали после ее опускания до предела. Нормативное значение для пружинно-рычажного типа составляет 18,5 см, для диафрагменного типа — 16,5 см.
3. Настройка необходимого положения путем изменения позиции с помощью ключа.
4. Контроль расстояния при опущенной педали между перегородкой моторной части и серединой оси штока. Необходимо добиться значения в 9,6 см. Вилка должна обладать свободной траекторией перемещения минимум 1,7 см. Изменение длины толкателя рабочей корзины — инструмент регулировки. Для этого необходимо снять и обратно закрутить толкатель до получения нужного значения.

Техобслуживание

Регулярно проходите техобслуживание

Для обслуживания корзины сцепления автомобилей УАЗ с диафрагменной пружиной не требуются профессиональные навыки. Прежде всего сцепление необходимо содержать в чистоте, регулярно удаляя возникшие загрязнения. Болтовые соединения нужно периодически подтягивать.

Необходимо постоянно проверять объем рабочей жидкости, которая находится в главном цилиндре. Она должна находиться на уровне около 1,5 сантиметров, но ниже верхнего края цилиндра. При этом бачок наполняется с использованием установленного сетчатого фильтра. Он используется для предотвращения попадания лишних предметов и веществ. Обычно рабочий цилиндр сцепления УАЗ 469 не требует каких-либо дополнительных, специальных манипуляций.

Устранение воздуха из гидросистемы привода

Довольно редко, но случается так, что сцепление нуждается в прокачке. Это можно понять из того, что оно не полностью выключается и педаль нажимается не так мягко. Прокачка — это устранение воздуха из гидросистемы. Данный процесс осуществляется, когда жидкость в бачке находится на нормальном уровне.

В ходе работы необходимо снять резиновый колпачок, который находится на перепускном клапане, и на это место установить шланг. Затем другой конец шланга опускают в емкость объемом в 0,5 л, содержащую тормозную жидкость в соотношении 1:3.

После перепускной клапан необходимо провернуть на один оборот в то время как другой человек выжимает до упора педаль. Давить на педаль нужно до момента, пока пузырьки воздуха перестанут выделяться. Затем перепускной клапан необходимо плотно закрыть.

Некоторые владельцы УАЗ могут порекомендовать закручивать перепускной клапан после каждого нажатия на педаль. Это поможет значительно повысить скорость прокачки и достичь полной нейтрализации воздуха. Обычно воздух исчезает из системы уже после третьего-четвертого повтора операции.

Автомобили УАЗ очень надежные. Не требуется особых усилий для устранения проблем, связанных со сцеплением. Все работы можно провести самостоятельно или обратиться в техсервис. Ремонт или регулировка сцепления не является дорогостоящей услугой. Являясь владельцем одного из серии автомобилей УАЗ, нужно осуществлять своевременный и постоянный уход за машиной, так как недобросовестное отношение может повлечь сильное загрязнение, привести к ряду трудно разрешимых проблем.

УАЗ 3151 | Регулировка педали сцепления |

Руководства ￫ УАЗ ￫ 3151 ()

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Измерьте расстояние от передней поверхности педали до коврового покрытия. Рукой нажмите педаль сцепления до появления ощутимого сопротивления и измерьте величину свободного хода. Свободный ход педали сцепления: 1–3 мм 2. Если свободный ход педали сцепления не соответствует требуемому значению, отрегулируйте его следующим образом: – ослабьте контргайку и, вращая болт, отрегулируйте свободный ход педали сцепления, затем затяните контргайку; Предупреждение После регулировки затяните болт, пока он не достигнет упора педали, затем затяните контргайку. – вращайте толкатель до достижения требуемого свободного хода, затем затяните контргайку. Предупреждение При регулировке высоты установки или свободного хода педали сцепления будьте осторожны, чтобы не переместить толкатель к главному цилиндру сцепления. 3. После завершения регулировок проверьте, что расстояние от педали сцепления до пола при нажатой педали соответствует требуемому значению. Свободный ход педали сцепления (А): 1–3 мм Расстояние от педали сцепления до пола при нажатой педали (В): 90 мм 4. Если невозможно отрегулировать высоту установки и свободный ход педали сцепления, возможно в гидравлической системе привода сцепления имеется воздух или неисправен главный цилиндр сцепления. В этом случае удалите воздух или разберите и проверьте главный цилиндр сцепления.

ПРОКАЧКА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ ПРИВОДА СЦЕПЛЕНИЯ

Любая гидравлическая система работает нормально, если из нее удален воздух.

Предупреждение

Во время удаления воздуха
добавляйте только чистую жидкость, рекомендуемую изготовителем.
Жидкость, используемая в
гидравлическом приводе, растворяет краску и пластмассу, поэтому при попадании
жидкости на лакокрасочное покрытие автомобиля промойте его большим количеством
воды.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ослабьте штуцер прокачки и присоедините к нему шланг. Расположите другой конец шланга в стеклянной емкости достаточного объема. 2. Медленно нажмите педаль сцепления. 3. При нажатой педали сцепления ослабьте штуцер прокачки и выпустите воздух из гидравлической системы. Затяните штуцер прокачки и отпустите педаль сцепления. 4. Повторяйте операции до тех пор, пока не будет выходить тормозная жидкость без пузырьков воздуха. Предупреждение Быстрое повторное нажатие педали сцепления в области B–C может привести к выходу толкателя из корпуса цилиндра сцепления во время прокачки. Нажимать педаль сцепления необходимо только после ее возврата в верхнее положение (А).

ВЕДОМЫЙ И НАЖИМНОЙ ДИСКИ СЦЕПЛЕНИЯ

Сцепление

1 – вилка выключения сцепления; 2 – подшипник выключения сцепления; 3 – болт, 15–22 Н•м;

4 – нажимной диск сцепления; 5 – ведомый диск сцепления.

Проверка кожуха сцепления с нажимным диском

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте диафрагменную пружину в местах контакта с подшипником выключения сцепления на отсутствие износа, трещин и определите различие высоты концов диафрагменной пружины. При наличии дефектов замените кожух сцепления с нажимным диском. Различие высоты концов диафрагменной пружины: 0,5 мм 2. Проверьте нажимной диск на отсутствие трещин, пригара и износ поверхности. 3. Проверьте надежность заклепочных соединений.

Проверка диска сцепления

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте надежность заклепочных соединений фрикционных накладок к диску сцепления. При наличии дефектов замените диск сцепления. 2. Проверьте выступание фрикционных накладок над головками заклепок. Если выступание меньше допустимого, замените диск сцепления. Выступание: 1,1 мм 3. Проверьте состояние фрикционных накладок диска сцепления и при наличии на них следов масла или механических повреждений замените диск сцепления. 4. Очистите шлицы первичного вала коробки передач и установите на вал диск сцепления. Если диск сцепления перемещается по валу с трудом или слишком большой зазор в шлицевом соединении, замените диск сцепления и/ или входной вал.

Проверка подшипника выключения сцепления

Предупреждение

Подшипник выключения сцепления
герметичен, и его нельзя промывать.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте состояние подшипника выключения сцепления, который должен вращаться легко, равномерно и бесшумно и в нем должен отсутствовать люфт. Рабочая поверхность подшипника, воздействующая на нажимную пружину, должна быть гладкой, без трещин, местной коррозии или выработки. 2. Неисправный подшипник выключения сцепления можно определить, не снимая его с автомобиля, для чего необходимо при работающем двигателе нажать педаль сцепления. Если при нажатии педали сцепления появляется дополнительный шум, значит, подшипник выключения сцепления неисправен, и его необходимо заменить.

Проверка вилки выключения сцепления

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Нанесите смазку на поверхности контакта подшипника, цилиндра и вилки выключения сцепления. Предупреждение При установке сцепления нанесите смазку на все подвижные соединения деталей, но не используйте чрезмерное количество смазки, так как это может привести к пробуксовке сцепления. 2. Нанесите смазку в углубление подшипника выключения сцепления. Смазка: CASMOLY L9508 3. Нанесите смазку на поверхности контакта опоры вилки выключения сцепления. Смазка: CASMOLY L9508 4. Мелкозернистой наждачной бумагой очистите поверхности маховика и нажимного диска и убедитесь, что весь абразивный материал и смазка удалены с очищенных поверхностей. 5. Нанесите смазку на шлицы диска сцепления и первичный вал коробки передач. Смазка: CASMOLY L9508 6. Установите диск сцепления и отцентрируйте его специальной оправкой 09411-11000. При установке диска сцепления поверхность диска, имеющая маркировку, должна располагаться со стороны нажимного диска. 7. Установите кожух сцепления с нажимным диском на направляющие штифты маховика. 8. Постепенно, в диагональной последовательности и в определенном порядке, затяните болты крепления маховика. Момент затяжки: 15–22Нм 9. Снимите оправку, центрирующую диск сцепления. 10. Установите коробку передач. 11. Отрегулируйте свободный ход педали сцепления.

Главный цилиндр сцепления УАЗ: характеристики и описание

Любой автомобиль с механической коробкой передач оснащен таким механизмом, как главный цилиндр сцепления. УАЗ «Буханка» не исключение. Как поживает главный цилиндр сцепления? Почему он служит в машине? Обо всем этом — далее в нашей статье.

Особенности сцепления

В данном случае мы рассматриваем механическую коробку передач. Автомобиль не может постоянно двигаться на одной и той же передаче. Соответственно для его переключения необходимо отсоединить коробку от маховика двигателя. Для отключения фрикционных дисков имеется главный цилиндр сцепления и главный цилиндр. Ими комплектуется и УАЗ «Патриот». На иномарках с АКПП таких элементов нет. Таким образом, он кратковременно отключает мотор от трансмиссии и плавно отпускает ее при отпускании педали. Автомобиль уже находится на повышенной (или пониженной) передаче.

Гидравлический привод

В автомобилях Ульяновского производства применяется гидравлический привод сцепления. Этот узел объединяет несколько элементов, а именно:

• Главный цилиндр сцепления УАЗ.
• Гидравлические трубы и шланги для циркуляции жидкости.
• Расширительный бачок-наполнитель.
• Рабочий цилиндр сцепления.
• Возвратная пружина и педаль.

С помощью последнего осуществляется управление всем узлом комплекса.

Как это работает?

При нажатии водителем на педаль в системе создается усилие, которое через шток передается на главный цилиндр сцепления. УАЗ 469 до сих пор ездит «на передаче». Через небольшой промежуток времени цилиндр воспринимает эти усилия и передает их рабочему. При этом жидкость проходит по металлическим трубкам и резиновым шлангам. Рабочий цилиндр соединен со штекером. Когда поршень элемента движется вверх, вилка активируется и перемещает выжимной подшипник. Таким образом, система отключает мотор от трансмиссии. Продолжайте это до тех пор, пока водитель не отпустит педаль. Долго держать его не следует, так как подшипник сильно изношен. Со временем начинает гудеть. Поэтому опытные водители советуют отпускать педаль, если машина стоит более 10-15 секунд. Конечно, если он на «нейтрали».

Устройство

Как устроен главный цилиндр сцепления УАЗ? Этот элемент состоит из металлического корпуса, возвратной пружины, поршня и толкателя. Последний соединен с педалью сцепления.

Назначение

Этот элемент служит для передачи усилия от педали к рабочему цилиндру путем преобразования давления гидравлической жидкости. Если рассматривать конструкцию более подробно, то этот элемент делится на две части. Верхняя служит для хранения и заполнения привода гидравлической жидкостью. При правильной регулировке его объем должен составлять 75 процентов от всего рабочего объема. Что касается нижней части главного цилиндра сцепления, то она служит рабочей зоной. Когда педаль не нажата, поршень элемента пружиной прижимается к перегородке. Между элементом и толкателем образуется зазор, который при нажатии на педаль заполняется гидравлической жидкостью. При этом его подача из верхней части прекращается. Поршень передает усилие от ноги водителя на рабочий цилиндр, а затем — на вилку. Уровень давления в системе существенно возрастает. Таким образом, сцепление работает за счет изменения диаметра поршня и увеличения его выхода. В отличие от механического, этот тип привода проще в использовании, потому что педаль требует меньшего усилия для работы вилки. Когда водитель отпускает ногу, срабатывает возвратная пружина, которая перемещает поршень элемента с толкателем в исходное положение. Циркуляция жидкости между двумя камерами возобновляется.

Описание неисправностей

Конструкция такого элемента как главный цилиндр сцепления (УАЗ в том числе) и его составных частей очень надежна. Но это также может быть источником серьезных проблем. Одной из наиболее частых причин выхода из строя является низкий уровень гидравлической жидкости в расширительном бачке. Его необходимо контролировать при каждом уходе, иначе есть риск остаться «без прилипания». На низком уровне поршень не может сделать нормальный толчок и привести в действие вилку сжатия. Машина будет ехать на одной передаче. В чем может быть причина отсутствия уровня? Это разгерметизация системы. Проверьте все трубки и шланги, которые идут от главного цилиндра к рабочему цилиндру. Последний также следует проверить на герметичность. Бывает, что пыльник вышел из строя. Он просто стирается от частых движений приклада. Об этом можно узнать по темным маслянистым следам. Такие же следы встречаются по пути, на самих трассах (особенно если она проходит через колесную арку). Если у вас нестандартные колеса, что очень часто актуально для УАЗов, то они могут смахнуть шланг при повороте. Причем касается это не только сцепления, но и тормозных трубок. В изгибе они резиновые. Не позволяйте им разгерметизироваться. При наличии трещин необходимо срочно произвести замену.

Подсос воздуха

Еще одна причина, по которой не работает главный цилиндр сцепления УАЗ – наличие воздуха в системе. Даже небольшие пузырьки могут привести к выходу из строя сцепления. Эта неисправность тесно связана с предыдущей. Из поврежденных труб и шлангов может «подсасываться» воздух.

Замена главного цилиндра сцепления УАЗ

Если автомобиль не реагирует на нажатие педали, а уровень жидкости в норме и нет повреждений трубок, скорее всего, неисправен шток или сам поршень. В результате он не может выработать нужное давление для работы системы. Для того чтобы заменить главный цилиндр сцепления УАЗ следует поставить на ровную поверхность и откачать жидкость с помощью шприца. Далее отсоедините главный цилиндр от педали и заклейте все отверстия, из которых вытекает жидкость. Это относится к трубкам. Следите за тем, чтобы внутрь не попала грязь и влага. Эта жидкость очень гигроскопична. Затем ослабьте гайки крепления цилиндра и выньте его. После установки нового элемента долейте жидкость и прокачайте систему.

Как прокачать?

Для этого нам понадобится шланг и пластиковая бутылка, куда будет поступать выдуваемая жидкость. Прокачивать будем через клапан на рабочем цилиндре. Откручивается ключом на 10. Снимаем с него защитный колпачок, надеваем шланг и вызываем второго помощника. Он нажмет на педаль сцепления. В это время нужно следить за вытекающей жидкостью. Давить нужно до тех пор, пока оно не станет однородным, то есть без пузырей. После этого еще раз проверьте уровень жидкости сцепления в бачке. Если он упал, долейте его до максимальной отметки. Важно не смешивать жидкости разных производителей. Если вы не знаете, какая марка была залита ранее, произведите полную замену. Это будет правильно. Тем более что срок службы жидкости на сцепление и тормозную систему не более двух лет. Затем он впитывает влагу и становится неэффективным.

Итак, мы выяснили, что такое главный цилиндр сцепления автомобиля, как он работает и как заменить своими руками.

Главный цилиндр сцепления УАЗ-452 452-1602300 на автомобиль УАЗ-469

Отзывы клиентов (0)

Добавить отзыв

Качество обслуживанияОтличноХорошоНормальноПлохоУжасно

Удобство использования веб-сайтаОтличноХорошоНормальноПлохоУжасно

Качество товараОтличноеХорошееНормальноПлохоеУжасно

ДоставкаОтличноХорошоНормальноПлохоУжасно

Загрузить

КАТЕГОРИЯ

• ^{показать все автозапчасти}
• Body ¹⁸
• Пол тела ⁷
• Информация о полу ⁷
• Body ⁵
• Вентиляция UAZ ²
• WAZ ²
• 0014
• Передняя и задняя дверная окна ²
• Ронд и задняя дверная шарнир и уплотнения ¹
• ДВИГАТЕЛЬ ²⁵
• ДВИГАТЕЛЬ
• Блок ³
• Блок ³
• Блок ³
• . Коленчатый вал и маховик ¹
• Распределительный вал ¹
• Фильтр тонкой очистки смазочного масла ¹
• Подвеска двигателя ¹
• Топливная система ¹¹
• Газовый бак ²
• Газовый бак. ¹
• Газовый насос ²
• CARBURTTOR ²
• CARBURETTOR ²
• CARBURETTOR ²
• CARBURETTOR ²
• CARBURETTOR ²
• .
• Карбюратор К131 ¹
• Фильтр грубой очистки топлива ¹
• Система выпуска отработанных газов ² 7 70014
• Глушитель 29074 ¹
• 0185 COOLING SYSTEM  ⁴
• Radiator  ³
• Water pump  ¹
• Transmission  ²¹
• Clutch  ⁵
• Clutch  ¹
• Clutch release drive  ⁴
• Transmission  ⁷
• Трансмиссия ⁶
• Механизм регулировки скорости ¹
• Раздаточная коробка ³
• Раздаточная коробка ³
• Front axle  ³
• Front driving axle  ²
• steering knuckles UAZ 469  ¹
• Rear axle  ³
• REAR AXLE  ³
• Undercarriage  ⁷
• Frame, bumpers и брызговики двигателя ²
• Передний бампер ¹
• Буксировочное устройство ¹
• Подвеска ²
• Передние рессоры0074 2
• Front axle  ¹
• Tie rods  ¹
• Wheels  ²
• Control
  mechanisms  ¹²
• Steering  ³
• STEERING  ³
• Brakes  ⁹
• Главный тормозной цилиндр ¹
• Ручной (карданный) тормоз ¹
• Колесные тормоза ³
• Трубопроводы гидравлических тормозов ²
• Rear brakes and brake drums UAZ 3151  ²
• Electrical
  equipment  ¹⁷
• Electrical equipment  ¹⁶
• Generator  ¹
• Voltage control box  ¹
• Storage Battery  ¹
• Индукционная катушка ²
• Фары ²
• Фонарь капота ¹
• Фонарь задний ¹
• Соединение электрических проводов0074 2
• Electric devices  ⁵
• Devices and sensors  ¹
• ACCESSORIES  ⁵
• Tools and equipment  ¹
• Driver’s Tools  ¹
• Repair kits  ⁴
• Window  ⁵
• Окно в сборе ²
• Стеклоочиститель ³
• _{Детали по запросу}
• _{документация}

• Цилиндр сцепления УАЗ: регулировка и замена

  В устройстве любого автомобиля есть сцепление. Эта система обеспечивает плавное включение и выключение передач, производя передачу крутящего момента с маховика на колеса. Управляет всеми главными и рабочими цилиндрами сцепления. УАЗ «Буанка» тоже ими оснащался. В сегодняшней статье мы рассмотрим, что такое рабочий элемент, как его заменить и отрегулировать.

  Конструкция

  В отличие от переднеприводных автомобилей, на полноприводных автомобилях УАЗ «Патриот» Рабочий цилиндр сцепления (регулировка его — в конце статьи) гидравлический и управляется с помощью давления жидкости , а не кабель. В конструкцию этого элемента входит несколько составляющих. Это:

  • Кейс. Изготавливается из пластика или металла.
  • Поршень (рабочий шток).
  • Клапан, выпускающий воздух при прокачке системы сцепления (регулировка).
  • Стопорное кольцо.
  • Уплотнительные кольца. Изготовлен из прочной резины.
  • Возвратная пружина.
  • Толкатель. Он влияет на предыдущий элемент.

  Принцип действия

  Как работает цилиндр сцепления? УАЗ «Патриот» управляет ими с помощью гидравлики.

  При нажатии педали сцепления на поршень получается давление от металлического штока. Далее жидкость, двигаясь по трубопроводам, приводит в действие рабочий цилиндр сцепления. УАЗ «Хантер» имеет алюминиевые магистрали, местами замененные на резиновые. Под действием высокого давления шток освобождает замерзший подшипник. Таким образом прекращается передача крутящего момента от двигателя к коробке передач. При отпускании педали рабочий цилиндр сцепления (УАЗ-469 не исключение) снова соединяет диски сцепления. Передача крутящего момента возобновляется. Стоит отметить удобство использования такой системы. По сравнению с тросовым приводом такая педаль нажимается намного легче. Диск подключается мягко и плавно. Ношение накладок минимально.

  Признаки неисправности

  Как понять, что автомобилю требуется замена рабочего цилиндра сцепления? УАЗ — машина очень надежная, но эта деталь может выйти из строя. Определить поломку можно по нескольким признакам. Во-первых, это резкое снижение уровня жидкости в бачке. Если течь наблюдается, пыльник цилиндра изготовил сам. Также повреждение может коснуться резиновых или алюминиевых трубок. Проверьте их целостность. Во-вторых, ход педали становится мягче. Бывают «отказы сцепления». Это свидетельствует о наличии воздуха в системе.

  Получить можно только при механическом повреждении пыльника или самого корпуса. В этом случае необходимо ремонтировать детали или полностью менять рабочий цилиндр сцепления. УАЗ при такой неисправности тоже меняет ход педалей. Сцепление отпущено и выжимает все внизу, а передачи переключаются очень туго. Чаще всего в этом случае происходит неисправность возвратной пружины. Тут достаточно отремонтировать, купив Ремкомплект. В его состав входят такие элементы, как манжета, шток, пружина, стопор и уплотнительное кольцо.

  Замена своими руками

  Сначала необходимо слить остатки жидкости в системе. Это можно сделать с помощью шприца. Эта операция необходима для того, чтобы промыть гидросистему от грязи. На некоторых моделях доступ может быть закрыт расширительным бачком системы охлаждения. Для удобства отверните гайки крепления бака и снимите шланг. Выкручиваем ключ на 10. Далее демонтируем металлическую трубку, которая идет от главного цилиндра сцепления. Это может быть медь или алюминий. После этого вынимаем главный цилиндр, перезагрузив ключом на 13 две гайки крепления. При помощи головки на 17 необходимо извлечь шланг, который идет от рабочего цилиндра. Далее нам понадобится ключ на 13.

  С его помощью откручиваем два болта крепления рабочего цилиндра сцепления. УАЗ стоит на нейтральной передаче. Сам рабочий цилиндр на этом автомобиле крепится к картеру коробки передач. Чтобы не повредить другие элементы, аккуратно отсоедините толкатель от вилки. Если шланги снимаются «на весу» (т.е. на снимаемом элементе), цилиндр можно с одной стороны зафиксировать с помощью фильтрующего ключа, а с другой открутить трубку. Но будьте осторожны, так как механическое воздействие может привести к растрескиванию резины.

  Ремонт своими руками

  Итак, деталь снята и готова к разборке. Сначала откручиваем клапан воздушной заслонки и снимаем стопорное кольцо. После разборки деталей осматриваем состояние всех элементов – пружин, поршня, толкателя и уплотнительной резинки. На них не должно быть следов механических повреждений. Далее промываем внутреннюю часть элемента. Делайте это, используя агрессивные жидкости, такие как бензин и дизельное топливо. Заполните медицинский шприц гидравлической жидкостью и очистите его от грязи под давлением.

  Если повреждение только локальное, нужен ремкомплект для восстановления. Стоит отметить, что даже при одной поврежденной детали меняются целиком все элементы, будь то резинка, пыльник или пружина. Это увеличит ресурс рабочего цилиндра.

  Когда нельзя восстановить?

  В некоторых случаях ремонт не даст результата. Замена рабочего цилиндра производится в случае повреждения корпуса (наличия трещины) или большой выработки внутри него. Последнее может возникнуть из-за неисправного или бракованного штока. При любой из этих неисправностей рабочий цилиндр сцепления УАЗ полностью меняется на новый. Стоимость элемента около пятисот шестисот рублей. Чуть дороже стоит главный цилиндр сцепления – 750 руб. Ремкомплект можно приобрести по цене от 150 до 200 рублей. Сумма не впечатляет, поэтому при ограниченности времени лучше сразу заменить элемент на новый в сборе. После того, как цилиндр сцепления установлен, УАЗ нужно «прокачать». Так мы устраним все имеющиеся воздушные пробки на магистралях и наладим нормальный ход педали.

  Прокачка

  После успешной установки и сборки элемента необходимо залить новую гидравлическую жидкость. Используется то же, что и для тормозной системы. После этого откручиваем воздушный клапан рабочего цилиндра на несколько оборотов и 5-7 раз нажимаем на педаль сцепления. Чтобы не бегать в салон несколько раз, вызовите помощника, который прокачает систему. Будьте осторожны — при нажатии на педаль из клапана выливается гидравлическая жидкость. Поэтому заранее подготовьте емкость. Это может быть обычная бутылка из-под минеральной воды.

  А чтобы не было накладок, используйте резиновый шланг. Один конец надеть на воздушный клапан, а второй опустить бутылку в горлышко. Вначале жидкость будет брызгать – это нормально. При последующих нажатиях количество воздуха будет уменьшаться. Нажимайте на педаль до тех пор, пока из шланга не пойдет чистая, без пузырьков жидкость. Это будет означать, что воздуха в системе больше не осталось. Затяните клапан обратно и наденьте защитный резиновый колпачок. Из-за расположения в предмет постоянно попадает вода, грязь и пыль. Для защиты клапана от засорения предусмотрен этот резиновый колпачок. Проверить уровень под капотом. При необходимости сбросить до максимальной отметки. Во время работы держите уровень на максимуме. На этом этапе прокачка рабочего цилиндра сцепления УАЗ завершена. Педаль приобретет свой заводской ход.

  Регулировка рабочего цилиндра сцепления УАЗ

  Во избежание неполного включения или выключения необходимо отрегулировать шаг цилиндра. Для этого прочищаем регулировочные гайки WD-40. С одной стороны элемента ослабляем стопорную гайку, а с другой — закрепляем вторым шпоночным болтом.

  С помощью рожка 8 зажать конец толкателя. Когда шток зафиксирован, отверните контргайку на пару оборотов против часовой стрелки. Далее выставляем свободный шаг винта. В идеале шток должен двигаться полностью. После этого законтрим контргайку и таким образом сохраним полный ход цилиндра. На этом процесс завершен. Стоит отметить, что на новых элементах производить эту операцию не нужно. Ну и если использовался ремкомплект, желательно проверить свободный ход. Теперь будут исключены различные пробуксовки ведомого и ведущего диска. При любых действиях с элементами сцепления не забывайте его прокачивать.

  Профилактика

  Чтобы система сцепления служила как можно дольше, следите за уровнем остатка жидкости в системе.

  Через 2 года или 50 тысяч километров пробега его необходимо слить и залить новый. После этой процедуры обязательно прокачайте систему. Помните, что гидравлическая жидкость хорошо впитывает влагу. При задержке замены в системе образуется ржавчина, что сократит срок службы главного и рабочего цилиндра сцепления. Следите за герметичностью трубок, особенно в местах соединения металла с резиной.

  Бывает, что материал трескается или натирает колесо (если дело касается передней части). Это очень опасно, так как при срабатывании системы вы останетесь без сцепления и добраться до места назначения сможете только на буксире или гробу своей коробки передач.

  Заключение

  Итак, мы выяснили, как устроен рабочий цилиндр сцепления УАЗ, как его заменить и прокачать систему. Как видите, при наличии минимального набора инструментов эту операцию можно выполнить самостоятельно. Бюджет ремонта редко доходит до 1 тыс. руб.

  Регулировка педали сцепления своими руками

  Главная / Советы

  В последнее время компания Mercedes-Benz представила немалое количество интересных новинок, которые наделали много шума в автомобильном мире. Вспомнить хотя бы новую модель GLC, которая была представлена ​​на мероприятии, которое компания проводила дома. Однако наибольшее количество новинок немецкая марка представила на недавнем автосалоне в Женеве. Одна из самых ярких и интересных новинок, которая была представлена ​​в Швейцарии, интереснейший концептуальный внедорожник G500 4×4, который в Женеве был показан в кислотно-желтом цвете, что привлекло к нему дополнительное внимание. И хотя изначально автомобиль был представлен как концепт, компания решила запустить его в серийное производство, тем самым порадовав всех ценителей хороших внедорожников с потрясающей проходимостью.

  Hyundai Elantra — это больше, чем просто еще один компактный седан, купе и хэтчбек. Это пример того, как быстро южнокорейские производители способны усваивать уроки, и как быстро они прошли путь, на который у японских автомобильных компаний ушли десятилетия. Elantra появилась из ниоткуда, но в то же время смогла стать настоящим бестселлером, одним из лучших компактных автомобилей на рынке США. Сейчас эта машина лучше Короллы, лучше Цивика, она конкурирует с Крузом и Фокусом. Более того, ELAntra удостоена звания «Лучший седан Северной Америки 2012 года».

  Габариты и габариты автомобиля так же важны, как и экономичность — этот тезис лучше всего воплощен в новой версии Hyundai Accent., появившейся в 2012 г. и претерпевшей некоторые изменения в 2013 г. Автомобиль стал больше прежнего, он намного лучше оснащен , и противопоставляет себя компактным автомобилям вроде Fiat 500 и Ford Fiesta. Разработчики больше думали о финансовой привлекательности и практичности автомобиля, поэтому он стал ближе к Honda Fit. И Nissan Versa, и в конструктивном плане имеет много общего с Kia Rio.




  Доброго времени суток уважаемые автолюбители! Согласитесь, приятно, когда в машине все работает, когда все рычаги и педали выполняют свои функции. Мы просто забываем о той или иной педали, до того момента, пока не почувствуем, что нажатие на нее происходит не так, как всегда.

  Именно таким вопросом, как отрегулировать педаль сцепления, мы и займемся. Получается, что регулировка педали сцепления не требует высшего образования и навыков навыка. Т.е. с этим вполне можно справиться своими руками.

  Когда требуется регулировка сцепления

  На примере сцепления на «Классике» попробуем разобраться в технологии регулировки привода сцепления. Зачем нужна регулировка сцепления? Дело в том, что если вовремя не провести регулировку привода сцепления, это может привести к ремонту, либо замене сцепления.

  Высокий ход педали сцепления приводит к тому, что сцепление частично отключается, а диск сцепления все еще соприкасается с маховиком двигателя.

  Малый ход педали, не включается полностью ведомый диск, есть пробуксовка, т.е. потеря крутящего момента.

  Как правильно диагностировать сцепление

  Как всегда, апеллируем к народному опыту. Вам нужна линейка. Но, измерять ход педалей вы начнете, когда вам сообщат о поведении автомобиля, с или начала движения.

  При попытке плавно тронуться с места возникают рывки или удары, шум при включении передачи или выжимании педали сцепления — это признаки того, что требуется регулировка сцепления.

  Дополнительно можно самостоятельно провести диагностику сцепления. Для этого нужно немного. Заводим двигатель, медленно отпускаем педаль сцепления и едем с места.

  Если движение начинается сразу, как вы начали отпускать педаль сцепления, это свидетельствует об отсутствии свободного хода. Если автомобиль не трогал даже при полностью отпущенной педали сцепления, то ход педали больше нормы.

  С помощью линейки измерьте расстояние от пола до резиновой накладки на педали. Норма — 160 мм. Если расстояние выше, то нужно отрегулировать привод сцепления.

  Как отрегулировать сцепление

  Приведем в рабочее состояние регулировку привода сцепления, а если точнее, то регулировочный болт. На конце троса (на открытом пространстве) сделан болт.

  Поворачивая регулировочную гайку, необходимо отрегулировать ход педали сцепления так, чтобы он составлял 120 -130 мм. Увеличить педали — закрутить гайку на наконечнике, уменьшить ход педали, репу гайки.

  После регулировки необходимо нажать на педаль сцепления 3 раза, и снова измерить расстояние от пола до места расположения педали. При необходимости продолжайте регулировку сцепления до тех пор, пока не будет достигнуто желаемое расстояние от педали.

  Регулировка гидромуфты производится следующим образом. Общая длина от штока толкателя должна быть в пределах 5 мм до глазури. Снимаем пружину с кронштейна рабочего цилиндра и вилки.

  Осмотр или заворачивание регулировочной гайки на штоке цилиндра так, чтобы свободный ход вилки составлял 5 мм.

  Важно! Мы привели вам примеры регулировки сцепления на классических моделях. Не факт, что у вас параметры авто могут совпадать. Поэтому приступая к регулировке сцепления на своем автомобиле, сначала ознакомьтесь с руководством по техническому обслуживанию и ремонту от производителя.

  Успехов Вам в регулировке сцепления своими руками.

  Процедура заказа

  1. Измерьте расстояние от передней поверхности педали до коврового покрытия. Рукой нажмите на педаль сцепления до появления ощутимого сопротивления и измерьте величину свободного хода. ПЕДАЛЬ СВОБОДНОГО СОСТОЯНИЯ: 1-3 мм 2. Если свободный ход педали сцепления не соответствует требуемому значению, отрегулируйте его следующим образом: — Ослабьте контргайку и, вращая болт, отрегулируйте свободный ход педали сцепления, затем затяните контргайку; Предупреждение После регулировки затяните болт до упора в подвеску педали, затем затяните контргайку. — Вращайте толкатель, пока не будет достигнут желаемый свободный ход, затем затяните контргайку. Предупреждение При регулировке высоты установки или свободного хода педали сцепления следите за тем, чтобы толкатель не переместился к главному цилиндру сцепления. 3. После завершения регулировки проверьте, чтобы расстояние от педали сцепления до пола при нажатии на педаль соответствовало требуемому значению. Свободный ход педали сцепления(ей): 1-3 мм Расстояние от педали сцепления до пола при нажатой педали (В): 90 мм 4. Если невозможно отрегулировать высоту установки и свободный ход педали сцепления, возможно в системе гидропривода сцепления есть воздух или неисправен главный цилиндр сцепления. В этом случае удалите воздух или разберите и проверьте главный цилиндр сцепления.


  Насосная гидравлическая система привода сцепления

  Любая гидравлическая система работает нормально, если из нее удален воздух. Предупреждение

  При удалении воздуха добавляйте только чистую жидкость, рекомендованную производителем.
  Жидкость, используемая в гидроприводе, растворяет краску и пластик, поэтому при попадании жидкости в лакокрасочное покрытие автомобиля промойте его большим количеством воды.

  Процедура заказа

  1. Ослабьте выпускной штуцер и присоедините к нему шланг. Поместите другой конец шланга в стеклянную емкость достаточного объема. 2. Медленно нажмите на педаль сцепления. 3. При нажатой педали сцепления ослабить штуцер насоса и выпустить воздух из гидравлической системы. Затяните штуцер для прокачки и отпустите педаль сцепления. 4. Повторяйте операции до тех пор, пока не пойдет тормозная жидкость без пузырьков воздуха. Предупреждение Быстрое нажатие педали сцепления в районе В-С может привести к выходу толкателя из корпуса цилиндра сцепления при прокачке. Нажимать на педаль сцепления необходимо только после возврата в верхнее положение (А).


  Ведомый и толкающий диски сцепления

  Муфта


  Процедура заказа

  1. Слить масло из коробки передач и тормозную жидкость из привода гидромуфты. 2. Снимите коробку передач. 3. Установить оправку 09411-11000 для центрирования диска сцепления, что в этом случае исключит падение ведомого диска сцепления. 4. Постепенно по диагонали ослабить собранные болты крепления сцепления, закручивая каждый болт? Проворачивайте до тех пор, пока диафрагменная пружина не остановится, и болты можно будет открутить вручную. Снимите кожух сцепления с нажимным диском и диском сцепления. Предупреждение Не чистите диск сцепления или подшипник выключения сцепления. Целесообразно снять маховик и проверить заднее уплотнительное кольцо коленчатого вала на отсутствие течи. При необходимости замените уплотнительное кольцо.


  Проверка картера сцепления с нажимным диском


  Проверка диска сцепления

  Процедура заказа

  1. Проверить надежность заклепочных соединений фрикционных накладок к диску сцепления. При наличии дефектов замените диск сцепления. 2. Ознакомьтесь с речью о фрикционных накладках на головки заклепок. Если динамик меньше допустимого, замените диск сцепления. Речь: 1,1 мм 3. Проверить состояние накладок диска сцепления и при наличии следов масла или механических повреждений заменить диск сцепления. 4. Очистить шлиц первичного вала коробки передач и установить диск сцепления. Если диск сцепления перемещается по валу с трудом или слишком большой зазор В шлицевом соединении замените сцепление и/или первичный вал.

  Проверка подшипника выключения сцепления
  Предупреждение

  Подшипник сцепления запломбирован, помыть его невозможно.

  Процедура заказа


  Проверить закрытие муфты


  Установка

  Процедура заказа

  1. Нанесите смазку на поверхность подшипника, цилиндра и плунжерной муфты. Предупреждение При установке сцепления нанесите смазку на все соединения подвижных частей, но не используйте чрезмерное количество смазки, так как это может привести к проскальзыванию сцепления. 2. Нанесите смазку в углубление подшипника выключения сцепления. Смазка: Casmoly L9508 3. Нанесите смазку на поверхность контакта штекера амортизатора сцепления. Смазка: Casmoly L9508 4. Очистите поверхность маховика и нажимного диска мелкозернистой наждачной бумагой и убедитесь, что с очищенных поверхностей удален весь абразивный материал и смазка. 5. Нанесите смазку на шлицы диска сцепления и первичного вала коробки передач. Смазка: Casmoly L9508 6. Установите диск сцепления и отцентрируйте его специальным ободом 09411-11000. При установке диска сцепления поверхность диска с маркировкой должна располагаться от нажимного диска. 7. Установите кожух сцепления с нажимным диском на шкворни маховика. 8. Постепенно, в диагональной последовательности и в определенном порядке затяните болты крепления маховика. Момент затяжки: 15-22 Нм 9. Снимите оправку, центрирующую диск сцепления. 10. Установите коробку передач. 11. Отрегулировать свободную педаль сцепления.

  Удаление

  1. Снимите штифт и шайбу.

  2. Снимите болты крепления педали сцепления.

  Чек

  1. Проверить ось и втулку педали сцепления на отсутствие износа.

  2. Проверить педаль сцепления на отсутствие прогиба и деформации.

  3. Проверить возвратную пружину на отсутствие повреждений и потери упругости.

  4. Проверьте место педали сцепления на наличие повреждений и износа.

  5. Проверьте высоту установки педали над полом (от внешней поверхности педального узла до пола).

  Номинальная высота блока педали сцепления А, мм: 160,7

  6. Если высота подъема педали над полом не соответствует норме, отрегулируйте ее следующим образом:

  Отрегулируйте высоту установки педали, затем затяните контргайку.

  Внимание


  После регулировки затяните болт так, чтобы он утопал в упоре педали, после чего затяните контргайку.

  Вращением толкателя отрегулируйте его длину по новой высоте Педали, затем затяните гайку толкателя.

  Внимание


  При регулировке высоты установки или свободного хода педали сцепления следите за тем, чтобы толкатель не перемещался к главному цилиндру сцепления.

  7.
  Рукой Выжмите педаль сцепления до появления ощутимого сопротивления и измерьте величину свободного хода.

  Свободный ход педали сцепления (В): 6-13 мм

  8. Если свободный ход педали сцепления не соответствует норме, возможно наличие воздуха в гидроприводе или неисправен главный цилиндр сцепления. Прокачать гидропривод И проверить главный цилиндр или сцепление.

  Чек
  переключатель
  замок
  зажигание


  Проверить проводимость электрической цепи между контактами переключателя.

  Установка

  1. Нанесите универсальную смазку в места, указанные на рисунке стрелками.

  Общий

  Моменты затяжки резьбовых соединений, Н·м

  Болт крепления педали к кронштейну….. 25-35

  Болт крепления главного цилиндра к кронштейну педали…..17-26

  Гайка крепления трубопровода ….. 13-17

  Держатель трубопровода ….. 4-6

  Болт крепления рабочего цилиндра…..15-22

  Полый болт крепления трубопровода к рабочему цилиндру….. 25

  Болты крепления картера сцепления…..15-22

  Гайка крепления толкателя главного цилиндра к педали…..9-14

  Гайка крепления выключателя блокировки зажигания…..8-10

  Технические характеристики

  Тип привода сцепления	Гидравлический
  Ведомый диск сцепления	Сухой, мембранный
  Наружный/Внутренний диаметр ведомого диска, мм	215/145
  Картер сцепления в сборе с нажимным диском	С диафрагменной нажимной пружиной
  Внутренний диаметр: Рабочий цилиндр, мм Главный цилиндр, мм	20,64 15,57

  Данные для проверок и регулировок

  Тип привода сцепления	Гидравлический
  Толщина ведомого диска (в свободном состоянии) мм: Двигатели 1. 3; 1,5 и 1,6 литра Двигатель 1,1 л.	8,5 ± 0,3 8,0 ± 0,3.
  Свободный ход педали сцепления, мм	6-13
  Высота педали сцепления над полом, мм	160,7
  Ход педали сцепления, мм
  Зазор между рабочим цилиндром и поршнем, мм	0,15
  Зазор между главным цилиндром и поршнем, мм	0,15

  Смазочные материалы

  Место применения	Имя
  Контактная вилка с поворотным подшипником сцепления	Касмоли L9508.
  Поверхность подшипника выключения внутренней муфты	Касмоли L9508.
  Зеркало открывающего цилиндра, наружный поршень и поверхность манжеты	Тормозная жидкость ДОТ-3 или точка-4
  Шлицы ведомого диска сцепления	Касмоли L9508.
  Зеркало главного цилиндра и наружная поверхность поршня	Тормозная жидкость ДОТ-3 или точка-4
  Толкатель главного цилиндра, ось толкателя и шайба	Смазочные материалы для колесных подшипников SAE J310A, NLGI № 2
  Ось и втулки педали сцепления	SAE J310A, смазка для шасси, NLGI-NO. 1
  Поверхность контакта вилки поворота сцепления с толкателем рабочего цилиндра	Касмоли L9508.

  Снятие и установка сцепления и привода

  Адгезия

  и ее привод показаны на рис. 3.1.

  Удаление воздуха из гидромуфты

  Прокачку гидравлики сцепления следует проводить каждый раз при снятии патрубка, шланга и/или главного цилиндра, а также при мягкости педали сцепления.

  Ослабьте затяжку штуцера подкачки на рабочем цилиндре (рис. 3.2).

  Медленно нажимайте на педаль сцепления, пока не прекратится подача жидкости.

  Удерживая педаль нажатой, затяните штуцер насоса.

  Отличается от нормы уровень жидкости в бачке требуемой марки.

  Гидравлическая муфта главного цилиндра

  Главный цилиндр гидравлики сцепления показан на рис. 3.3.

  Удаление

  Продажа жидкости Через штуцер рубашки.

  Отвернуть гайку крепления главного цилиндра (рис. 3.4).

  Отсоединить трубопроводы и шланги гидравлики сцепления.

  Снять клипборд-зажим к коробке передач (рис. 3.5).

  Проверить шланг и трубопровод на наличие коррозии, раковин и накипи.

  Установка

  Подсоедините трубопровод к рабочему цилиндру.

  Подсоедините гибкий шланг и закрепите его хомутом (рис. 3.6).

  Установите главный цилиндр.

  Прикрепите толкатель к педали сцепления.

  Насос гидравлического колеса сцепления.

  Разборка

  Снимите стопорное кольцо поршня.

  Снимите толкатель в сборе с поршнем, стараясь не повредить корпус и поршень цилиндра.

  Проверьте зеркало цилиндра на предмет коррозии, раковин и накипи.

  Проверьте цилиндр цилиндра на предмет износа или перекоса.

  Проверить поршень на наличие коррозии, сливы идиотские.

  Проверить чистоту трубопровода.

  Проверить внутренний диаметр цилиндра с помощью нутромера и с помощью микрометра внешний диаметр поршня.

  Если зазор между поршнем и цилиндром превышает максимально допустимый размер (0,15 мм), заменить главный цилиндр или поршень.

  Сборка

  Нанесите рабочую жидкость ДОТ-3 или ДОТ-4 на зеркало цилиндра и наружную поверхность поршня.

  Вставьте поршень в цилиндр.

  Установите стопорное кольцо поршня.

  Установить толкатель.

  Подсоедините шланг к корпусу цилиндра.

  Педаль сцепления

  Педаль сцепления и кронштейн ее крепления показаны на рис. 3.7.

  Удаление

  Снимите палец и шайбу (рис. 3.8).

  Отвернуть болты крепления педали (рис. 3.9).

  Проверка технического состояния

  Проверьте следующее:

  — ось и втулка педали на износ;

  — педаль сцепления на изгиб и перекос;

  — Возвратная пружина на предмет повреждения или ослабления;

  — накладка педали на предмет повреждений или износа;

  — высота педали над полом А (от наружной поверхности педали до пола) (рис. 3.10). Он должен быть 160,7 мм.

  Если высота педали над полом не соответствует норме, отрегулируйте ее, как указано ниже.

  1. Отрегулируйте высоту педали с помощью болта, затем затяните контргайку.

  2. Вращая толкатель, отрегулируйте его длину в соответствии с новой высотой педали (рис. 3.11), затем затяните гайку толкателя.

  По окончании регулировки убедитесь, что свободный ход педали сцепления (замеряется от поверхности площадки педали) находится в пределах 6-13 мм (рис. 3.12).

  Если свободный ход педали сцепления не соответствует норме, значит в гидродвигатель попал воздух или неисправен главный цилиндр. Прокачайте гидравлическое колесо и проверьте главный цилиндр или сцепление.

  Проверьте выключатель замка зажигания. Проверьте назначение электрической цепи между контактами выключателя (рис. 3.13).

  Установка

  Нанесите универсальную смазку в местах, указанных стрелками на рис. 3.14.

  Гайки накидные (рис. 3.9).

  Установите штифт оси педали сцепления.

  Картер сцепления и ведомый диск

  Кожух сцепления и рабочий диск показаны на рис. 3.15.

  Удаление

  Слить жидкость из гидромуфты и масло из картера коробки передач.

  Снимите коробку передач (см. подраздел «Коробка передач»).

  Вставьте оправку 09411-25000 в отверстие ведомого диска, чтобы предотвратить его падение.

  Ослабление крестовины затянет болты крепления кожуха сцепления к маховику.

  Болты срезать попеременно, каждый раз на один-два оборота, чтобы не было выступа фланца кожуха (рис. 3.16).

  Проверка технического состояния

  Кожух сцепления. Проверить концы лепестков диафрагменной пружины на наличие износа и перепада высот.

  Проверьте поверхность нажимного диска на износ, трещины и изменение цвета.

  Проверить наличие ослабленных заклепок и при необходимости заменить кожух сцепления.

  Ведомый диск. Проверьте фрикционные накладки на наличие ослабленных заклепок, следов неравномерной регулировки, повреждений от прилипания, пекарского масла или смазки. При необходимости замените поврежденный подчиненный диск.

  Проверить толщину полотна в свободном состоянии (рис. 3.17).

  Проверить тарельчатые пружины на наличие люфтов и повреждений, при необходимости заменить неисправный диск.

  Очистите шлицы первичного вала коробки передач и установите ведомый привод.

  При затрудненном перемещении диска по шлицам вала или наличии его чрезмерного зазора замените ведомый диск и/или первичный вал коробки передач.

  Подшипник выключения сцепления. Проверьте подшипник выключения сцепления на предмет заклинивания, повреждения или повышенного шума. Проверьте места контакта диафрагменной пружины с тросом подшипника на предмет износа.

  Заменить подшипник при сильном износе места контакта с вилкой выключения сцепления.

  Вилка выключения сцепления. Заменить вилку выключения сцепления при сильном износе в местах контакта с подшипником выключения сцепления.

  Установка

  Нанесите универсальную смазку на пробку выключения сцепления в местах контакта с подшипником выключения сцепления и рабочим цилиндром.

  Нанесите смазку (см. рис. 3.18).

  Нанесите универсальную смазку в канавку подшипника выключения сцепления.

  Нанесите универсальную смазку CASMOLY L9508 на заглушку выключения сцепления в месте контакта с осью рычага выключения сцепления.

  Тщательно очистить мелкозернистой шкуркой поверхность маховика и нажимного диска и убедиться в отсутствии на них следов масла или смазки.

  Нанесите небольшое количество универсальной смазки CASMOLY L9508 на ступицу шлицевого диска и первичный вал редуктора.

  С помощью оправки 09411-25000 установить ведомый диск со стороны маховика заводской маркировкой к нажимному диску.

  Установите кожух сцепления на маховик и закрутите шесть болтов крепления.

  Затяните болты крест-накрест моментом 15-22 Н·м. Затяните болты поочередно, каждый раз на один-два оборота, чтобы не допустить защемления фланца картера сцепления.

  Снимите оправку для центрирования ведомого диска.

  Установите коробку передач (см. подраздел «Коробка передач»).

  Отрегулировать свободную педаль сцепления.

  Цилиндр привода сцепления

  Удаление

  Отсоедините соединительный трубопровод от рабочего цилиндра.

  Отверните болт крепления рабочего цилиндра (рис. 3.20).

  Проверка технического состояния

  Проверить рабочий цилиндр на наличие следов утечки жидкости.

  Проверить корпус рабочего цилиндра на наличие повреждений.

  Разборка

  Отсоедините соединительный шланг от цилиндра, снимите клапанную тарелку, пружину, толкатель и корпус.

  Осторожно удалить грязь вокруг расточки рабочего цилиндра под поршень.

  Снимите поршень с цилиндра струей сжатого воздуха, направленной на цилиндр (рис. 3.20).

  Давление воздуха постепенно увеличивается, чтобы предотвратить выброс тормозной жидкости и ее попадание в глаза или на кожу.

  Проверка технического состояния

  Проверить зеркало рабочего цилиндра на отсутствие коррозии и повреждений.

  Нутромером проверьте внутренний диаметр цилиндра в трех местах (в нижней, средней и верхней частях). Если зазор между поршнем и цилиндром превышает максимально допустимый, замените рабочий цилиндр.

  Максимально допустимый зазор между поршнем и цилиндром 0,15 мм.

  Сборка

  Нанесите тормозную жидкость требуемой марки на внутреннюю поверхность рабочего цилиндра и наружную поверхность поршня и манжеты поршня и установите поршень в цилиндр.

  Используемая жидкость: тормозная жидкость DOT-3 или DOT-4.

  Установка

  Установите пластину клапана, толкатель и корпус.

  Нанесите смазку Casmoly L9508 на ось толкателя.

  Установите цилиндр привода сцепления и присоедините к нему трубопровод.

  Ввернуть болты крепления рабочего цилиндра (рис. 3.21).

  Полезная информация и советы

  Причины провала сцепления или его неполного выключения при нажатии на педаль

  Пробуксовка сцепления проявляется в том, что при хорошо работающем двигателе машина плохо преодолевает подъемы, медленно разгоняется. Это может быть вызвано притиранием или сильным износом дисков, снижением упругости пружин, отсутствием свободного хода педали сцепления.

  Неполное отключение сцепления вызывает затруднения и шум при переключении передач и может привести к преждевременному выходу из строя синхронизаторов и ускоренному износу зубьев коробки передач. Эта неисправность чаще всего возникает при загрязнении, перекосе или деформации дисков, неправильной регулировке положения рычагов выключения, слишком большом свободном ходе педали сцепления.

  Следует иметь в виду, что шум в коробке передач не всегда является следствием неполного выключения сцепления. Шум может возникать при износе или неправильной регулировке подшипников, износе или неправильном зацеплении конических шестерен. Сильный стук в указанных местах свидетельствует о наличии серьезной неисправности, требующей немедленной остановки автомобиля и ремонта агрегата.

  Причины затрудненного переключения передач или их самопроизвольного отключения

  Затрудненное переключение передач или их самопроизвольное отключение в результате износа замков и фиксаторов или механизма привода. Здесь без серьезного ремонта не обойтись.

  Предотвратить подобные неисправности можно следующими способами: периодически тщательно проверять надежность фиксации всех узлов и деталей силовой передачи, следить за уровнем масла в коробке передач и своевременно его менять.

  Тест-драйв УАЗ Патриот — AvtoTachki

  В окружении стекла, бетона и плитки внедорожник выглядит странно — совсем не так, как на фоне бескрайних просторов…

  В темном дворе салон Patriot светился неземным зеленым светом и звуками отчетливо слышен гимн России. Какая-то чертовщина. Оказалось, что навигация и радио продолжают работать даже после того, как я запер машину кнопкой на ключе. И будут активны, судя по всему, до тех пор, пока не сядет емкая батарея. Вот еще одна особенность УАЗ Патриот, к которой нужно привыкнуть.

  Вместе с рестайлингом Патриот наконец получил признание — отечественный внедорожник теперь хорошо продается. Причина не столько в красивых фарах со светодиодами, аккуратных бамперах, закрепленных на кузове, сколько в действии программы утилизации и повышении цен на импортные внедорожники. Дело еще и в просторном салоне с высоким потолком и огромным багажником, в который поместится даже легкий лодочный мотор. А дорогое обслуживание компенсируется низкой ценой автомобиля и относительно простой конструкцией.

  Остался с Патриотом и внедорожными возможностями. Но одно дело лазить по крымским плоскогорьям или возиться в песочнице с Mitsubishi Pajero, а другое дело повседневная рутина: поездки на работу, за едой, на дачу. Никакой романтики, но в рекламе УАЗа написано, что Патриот обновлен для города. Для проверки особенностей патриотического вождения у меня было в запасе целое лето и первая половина осени. И этих нюансов накопилось достаточно.

  Патриот у нас на тесте был нестандартным — чего только спойлер на задней двери. Он, наряду с чернеными стойками, шикарным кожухом запасного колеса и 18-дюймовыми колесами, является визитной карточкой Limited Edition Unlimited. Плюс кожаные сиденья, с вышитым логотипом и ярко-красными начальными буквами ООН — такой же значок на передней двери.

  Такие лимитированные серии выпускает «Ателье СпецНазначения», бюро придворного тюнинга УАЗ. Unlimited — самая дорогая из всех и стоит почти 13 долларов. Рулевые тяги не защищены, а на крыше нет даже рейлингов — это еще и самая городская модификация.

  В окружении стекла, бетона и тротуарной плитки высокий внедорожник выглядит странно — на фоне бескрайних русских просторов он смотрелся бы гармоничнее. Но после рестайлинга нет ощущения, что Патриот оказался в городе случайно, прокладывая маршрут с помощью компаса и бумажной карты. О том, куда движется Патриот, говорит и внешний вид крышки багажника на рестайлинговой машине. Из-за своих опор спинку заднего дивана уже нельзя откинуть. Зато вещи скрыты от посторонних глаз, хотя задние стекла тестового Патриота не только расположены на внушительной высоте, но и изрядно тонированы. На бампере больше нет подножки, что значительно облегчило копание в двигателе — УАЗ считает, что обслуживать обновленный внедорожник должны не владельцы, а специалисты сервисных центров.

  Впрочем, косметические изменения не коснулись характера внедорожника: он по-прежнему груб и недружелюбен. Плохая маневренность Патриота отчасти спасает хороший обзор: посадка высокая, стойки тонкие, зеркала большие. Кроме того, есть камера заднего вида. В сложной ситуации можно высунуться по грудь в окно и посмотреть, куда едет переднее колесо и сколько сантиметров осталось до соседней машины. В городе практически не пользуешься полным приводом, он нам понадобился только для теста один раз — во время серьезного снегопада. Зато на бездорожье Патриот легко поднимается по склону на первом пониженном без добавления газа и проедет везде, где позволяют клиренс и ход подвески — стоковый УАЗ не справляется с диагональным вывешиванием, потребуется установка кроссовок замки.

  Подвеска жесткая, но позволяет мчаться, не разбирая дороги и не опасаясь поломок. А на асфальте на удивление требовательна к качеству покрытия. Попав в накатанную колею, внедорожник пугающе шарахается в сторону. Контратаку приходится проводить наобум: на отклонения руля внедорожник реагирует с запаздыванием, а обратной связи в околонулевой зоне не хватает. Позже к этой особенности привыкаешь, учишься корректировать курс легким покачиванием руля и постепенно увеличивать скорость. Быстрый, по меркам «Патриота», это 100-110 км/ч — тем более внедорожник дается уже с трудом. В целом Патриот неохотно набирает скорость, но как только отпускаешь газ, заметно тормозит.

  Бензиновый двигатель ЗМЗ-40905 имеет удивительный и неповторимый характер. Хорошо тянет практически с холостых: включил первую, отпустил педаль сцепления, и внедорожник поедет, не глохнув. Конечно, при условии, что он стоит на ровной поверхности. Момента для трогания со второй хватает — первая коротковата, но при старте в горку лучше ее использовать. После трех тысяч оборотов двигатель, натужно ревя, сдается.

  К концу лета тестовый Патриот ушел на нулевое обслуживание, а вместо него мы получили обновленный внедорожник. Изменений в нем не много: новые 18-дюймовые колеса, бескаркасные щетки и подлокотник на заднем диване. Обивка дверей новая, с более угловатым дизайном. Она лишилась мягких вставок, но прикрыла резиновый уплотнитель стекла. Этот Патриот оказался менее шатким и менее резко уворачивался в сторону. Причина, по всей вероятности, кроется в более мягкой зимней резине. Итак, с помощью резины можно немного улучшить ходовые качества автомобиля.

  Проблемы с сигнализацией тоже ушли. На предыдущей машине срабатывало часто, громко и без причины. Специалисты УАЗа посоветовали перевести кнопку освещения на плафоне в положение «Вежливый свет» — это когда подсветка гаснет чуть позже после запирания автомобиля. После этого скорость отклика снизилась. В обновленной машине перестали клинить дверные ручки. Раньше их приходилось открывать осторожно, упираясь большим пальцем в ее основание.

  Это очередное обновление внедорожника, а с момента предыдущего рестайлинга прошло чуть меньше года. В планах УАЗа подушки безопасности, турбодвигатель и доработка передней подвески.

  Патриот, как джунгли, настораживает необычными звуками — скрипит педаль сцепления, гремят дверные замки, щелкают включенные передачи, скулит вентилятор. При работающем кондиционере бархатно вибрирующий холостой двигатель начинает трястись и рычать, как будто это не бензин, а дизель. В УАЗе объяснили, что ничего страшного в этом нет. Если нет, вам придется привыкнуть к этой функции. Разгоняется до 100 км/ч примерно за 17-18 секунд. Приходится измерять динамику по GPS: спидометр завышает скорость: едешь больше 80 км/ч, а навигатор показывает ровно 70.

  Вроде бы признаки этой спецверсии не так бросаются в глаза, но, тем не менее, эксклюзивный Патриот выделяется среди многих других. На заправке на меня смотрят так, как будто я выкинул кучу денег на экзотику, купил не УАЗ с кожаным салоном, а Lotus Elise с мизерным дорожным просветом и тряпкой вместо крыши.

  У Патриота два бака общим объемом 72 литра, но каждый имеет отдельные горловины слева и справа. В теории это даже удобно: неважно, с какой стороны вы подъедете к колонне. Но на практике заправиться через одну горловину под завязку невозможно. Топливо хоть и перекачивается из левого бака в правый, но медленно и при работающем автомобиле. И расходуется довольно интенсивно: цифры, которые показывает бортовой компьютер, колеблются в пределах 13-14 литров АИ-9.2.

  Педаль сцепления тяжеловата для толкания в пробках. Хотелось бы знать объезд, но хорошая навигационная система даже при подключении к интернету через смартфон не показывает пробки. Инструкция к мультимедиа, выпущенная, кстати, в Калуге, ответа не дает. Но в интернете можно найти простенькую видеоинструкцию по прошивке навигации УАЗ, чтобы она наконец начала показывать перегруженность. Однако вряд ли такая самодеятельность понравится официальным дилерам.

  Соседи смотрят на вас как на владельца, например, спортивного автомобиля «Порше», вождение которого требует отваги и страсти. Патриот подкупает своей суровостью, массивным железом и мужественным шумом. Однако, как оказалось, управлять автомобилем не так уж и сложно. При повседневном использовании привыкаешь к характеру Патриота и начинаешь наслаждаться его несовершенством.

  Главная » Тест-драйв » Тест-драйв УАЗ Патриот

  Регулировка моста УАЗ Патриот.

  Обслуживание и регулировка переднего моста Спайсер на УАЗ Патриот и УАЗ Хантер, возможные неисправности переднего моста Сапун

  Регулировка моста УАЗ Патриот достаточно долгий и трудоемкий процесс, включающий множество нюансов, которые необходимо последовательно выполнять во избежание проблем при ремонте.

  Регулировка моста нужна при возникновении проблем в виде поломки зубьев, течи масла, износа подшипников и т.д. Это возможно не потому что качество деталей оставляет желать лучшего, а из-за неправильной эксплуатации автомобиля, т.к. а также при неправильно выставленном зазоре в подшипниках шестерни главной передачи, недостатке масла или его низком качестве. Последствиями этого могут быть посторонние шумы в мосту, расход топлива, ухудшение управляемости, повышенный износ деталей и даже можно поймать клин моста.

  Что бы это ни случилось, необходимо своевременно проводить специальные ремонтные работы, такие как замена сальников, замена и регулировка подшипников. По окончании таких работ следует проверить правильность регулировки оси, можно определить температуру оси после быстрой езды.

  Помните, что своевременная замена масла продлит срок службы ваших деталей!
  Если у вас проблемы с расходом топлива, это вам поможет




  — Поломка зубьев главной пары.
  — Поломка зубьев полуоси.
  — Утечка масла через сальники.
  — Износ или разрушение подшипников дифференциала.
  — Износ или разрушение зубьев главной пары.
  — Износ и разрушение подшипников ступиц.
  — Разрушение регулировочных шайб.

  Причины неисправностей

  — Неправильная работа. УАЗ Патриот задний привод
  Автомобиль с подключаемым передним мостом
  . Если ездить с подключенным передним мостом по твердым дорогам, да еще и с поворотами (!), то трансмиссия долго не протянет.
  — Наличие осевого зазора в подшипниках главной ведущей шестерни.
  — Наличие осевого люфта в подшипниках дифференциала главной передачи.
  — Износ деталей, как правило, из-за отсутствия необходимого количества и качества трансмиссионного масла.
  — Износ деталей из-за низкого качества. Качественные подшипники, регулировочные кольца надо поискать.
  — Перегрузка во время работы в связи с необходимостью (например, конкуренция) или невозможностью управления автомобилем.
  — Неправильная регулировка главной пары.
  — Несвоевременная замена трансмиссионного масла.
  — Эксплуатация с несезонной маркой трансмиссионного масла.
  — Перегрузки от блокировок.
  — Длительная эксплуатация с разным давлением в шинах.
  — Биение карданного вала (плохое качество вала, разрушение крестовин, разрушение подвесного подшипника).
  — Отсутствие смазки в шлицевом соединении карданного вала.
  — Неправильная настройка — длина и ход карданного вала не соответствуют внесенным изменениям.
  — Неправильная настройка — неверные передаточные числа.
  — Отсутствие качественной смазки в подшипниках ступиц.
  — Длительное проскальзывание одного колеса при фиксации другого колеса.
  — Неправильная и несвоевременная регулировка подшипников ступиц.

  Последствия неисправностей — Задний и передний мост УАЗ Патриот

  — Шум в мосту.
  — Повышенный расход топлива.
  — Ухудшение управляемости.
  — Повышенный износ элементов трансмиссии и двигателя из-за повышенной нагрузки.
  — Заклинивание во время вождения — самое худшее. Основной причиной заклинивания моста является наличие осевого зазора в подшипниках ведущей шестерни главной передачи или наличие осевого зазора в подшипниках дифференциала главной передачи. Заклинивание заднего моста УАЗ Патриот действительно случается, если владелец полностью завел свой автомобиль или относится к нему совершенно безобразно, так как перед тем, как мосты заклинит, они продолжительным гулом, шумом и треском сообщают о том, что им нужен ремонт. Бридж может заклинить, если станет очень жарко

  Задний и передний мост

  Причина неисправности и способ устранения
  Постоянный повышенный шум при работе переднего моста
  1. Изношены или неправильно отрегулированы подшипники дифференциала.
  2. Неправильная регулировка. повреждение или износ шестерен или подшипников редуктора.
  3. Недостаточное количество масла в картере моста.

  1.1 Замените изношенные детали, отрегулируйте подшипник дифференциала.
  2.2. Определить неисправность коробки передач, отремонтировать или заменить ее
  3.3. Восстановить уровень масла, проверить отсутствие утечек масла через сальники картера переднего моста
  Шум при разгоне автомобиля и торможении двигателем
  1. Неправильная регулировка зацепления главных шестерен.
  2. Неправильный боковой зазор в зацеплении шестерен главной передачи.
  3. Увеличенный зазор в подшипниках шестерни из-за ослабления фланцевой гайки или износа подшипника. 1.1. Отрегулируйте зацепление.
  2.2 Отрегулируйте зазор.
  3.3 Отрегулировать зазор, при необходимости заменить подшипники.

  Стук при трогании с места
  Износ отверстия под вал-шестерню в коробке дифференциала Заменить коробку дифференциала и, при необходимости, палец шестерни
  Замена сальника вала ведущей шестерни редуктора переднего моста

  Замена сальника при течи масла из-под фланца коробки передач.

  Регулировка подшипников главной передачи переднего моста
  Отрегулируйте подшипники главной передачи в следующем порядке.

  1. Выбрать регулировочное кольцо 5 (см. рис. 6.4). Его толщину d1 (рис. 6.5) определяют (с точностью +-0,025 мм) исходя из фактических размеров В и D (см. рис. 6.5 и 6.6) по формуле d1 = В — (111,960 + Д) (мм).

  Рисунок: 6.6. Параметры регулировки подшипников дифференциала

  Рисунок: 6.7. Измерение монтажной высоты подшипника ведущей шестерни:

  1 — оправка; 2 — наружная обойма подшипника; 3 — подшипник

  Установите кольцо в картер 16 (см. рис. 6.4) главной передачи.
  2. Установите вал-шестерню в картер переднего моста.

  Примечание

  Проверьте крутящий момент вала-шестерни. Она должна быть 1,0-2,0 Н/см (0,1-0,2 кгс/см).
  3. При установке дифференциала в сборе с ведомой шестерней измерить размер Е (рис. 6.7), приложив осевую силу Р, равную 4000-5000 Н (400-500 кгс), и несколько раз провернуть шестерню так, чтобы подшипник ролики занимают правильное положение. Измерьте расстояние В в картере (см. рис. 6.5) от оси шестерни до упорного конца подшипника дифференциала. При фактических размерах В, Е и установочном размере ведомой шестерни, равном 50 мм, подбирают (с точностью +-0,025 мм) регулировочное кольцо по формуле
  d2 = B — (Е + 50 + X) (мм), где d2 — толщина регулировочного кольца;
  Х — максимальное отклонение от установочного размера, равное 50 мм, с соответствующим знаком (плюс или минус), этот размер — электрограф, нанесенный на торец ведомой шестерни.
  4. Установите дифференциал в сборе с наружными кольцами его подшипников и регулировочным кольцом в картер переднего моста и закрепите его.
  5. Отрегулировать подшипники 6 и 22 (см. рис. 6.4) дифференциала переднего моста, затягивая гайку 23, периодически проворачивая дифференциал, чтобы ролики подшипников заняли правильное положение. После затяжки гайки суммарный крутящий момент шестерни привода дифференциала (Mв.ш.) должен быть в пределах Mw. ш. + (0,21-0,42) (Нм). Проверьте, повернув шестерню.

  Рис. (6.8.) Измерение установочного размера дифференциала с подшипником:

  1, 5 — оправка; 2 — дифференциал в сборе с ведомой шестерней; 3 — подшипник; 4 — наружное кольцо подшипника

  Примечание

  После регулировки положения шестерен проверьте и отрегулируйте боковой зазор в зацеплении шестерен установленного нового комплекта главной передачи.
  Боковой зазор проверяют индикатором, стойка которого крепится к корпусу моста в направлении, перпендикулярном поверхности зуба ведомой шестерни при прикреплении к корпусу индикаторной стойки. Проверьте зазор на трех-четырех зубьях, равномерно расположенных по окружности. Разброс значений зазоров не должен превышать 0,05 мм. Нормальный боковой зазор должен составлять от 0,15 до 0,25 мм. Если боковой зазор меньше указанного значения, то выбранное регулировочное кольцо следует заменить на кольцо меньшей толщины. Нет необходимости предварительно натягивать подшипники дифференциала при проверке и регулировке поперечного зазора.
  6. Затяните регулировочную гайку 23 до соприкосновения с подшипниками и отсутствия в них зазора.
  7. Проверить зацепление главных шестерен по пятну контакта, для чего покрасить краской зубья ведомой шестерни (по 2 зуба в трех-четырех местах равномерно по окружности). 8. Подтормаживая вал ведущей шестерни фланцем, вращайте ведомую шестерню в обе стороны до появления пятен контакта на зубьях шестерни, как показано на рис. 6.8.

  Примечание

  При правильной регулировке зацепления шестерни пятно контакта должно располагаться в местах зубьев, указанных на рис. 6.8 (поз. 1).

  В случае контакта в вершине зуба (поз. 2) сдвинуть ведущую шестерню к ведомой, увеличив толщину регулировочного кольца, а для сохранения величины бокового зазора отодвинуть ведомую шестерню от привод.
  В случае контакта в основании зуба (поз. 3) отодвиньте ведущую шестерню от ведомой, уменьшив толщину регулировочного кольца, и для сохранения величины бокового зазора переместите ведомую шестерню в ведущая шестерня.

  Рисунок: (6.9.) Расположение пятна контакта на зубьях главных шестерен:
  А — передняя сторона; Б — обратная сторона; 1 — правильное расположение; 2 — пятно контакта расположено на верхушке зуба; 3 — пятно контакта расположено у основания зуба; 4 — пятно контакта расположено на узком конце зуба; 5 — пятно контакта расположено на широком конце зуба
  В случае контакта на узком конце зуба (поз. 4) отодвиньте ведомую шестерню от ведущей, уменьшив толщину регулировочного кольца, при этом перемещение ведущей шестерни к ведомой для сохранения величины бокового зазора.
  В случае контакта широким концом зуба (поз. 5) сместите ведомую шестерню к ведущей, увеличив толщину регулировочного кольца, и для сохранения величины бокового зазора отодвиньте ведущую шестерню от ведомая шестерня.
  9. Установите стопорную пластину на крышку подшипника дифференциала.
  10. После сборки главной передачи проверьте ее нагрев, совершив пробную поездку на автомобиле. Если картер переднего моста в районе подшипников ведущей шестерни и подшипников дифференциала нагревается свыше 90 °С, затем заново отрегулировать предварительный натяг

  Устранение течи через ступицы полуосей

  Потребуется : новые болты крышки (по желанию), смазка для фиксации резьбы, герметик, обезжириватель (уайт-спирит или керосин).
  — Поддомкратьте колесо или поднимите автомобиль на подъемнике.
  — Снимите крышку ступицы.
  — Болты необходимо тщательно очистить в растворителе и высушить.
  — Очистите колпачок и ступицу в растворителе и высушите.
  — Очистите резьбу ступицы растворителем и высушите.
  — Придвиньте крышку к ступице и убедитесь, что она плотно прилегает и не деформирована.
  — Нанести (намазать) тонкий равномерный слой герметика на крышку и ступицу.
  — Совместите отверстия под болты в крышке и ступице.
  — Нанесите смазку на резьбу болтов для закрепления резьбовых соединений, затяните болты (без шайб).
  — Равномерно затяните болты и окончательно затяните.
  — Герметик должен равномерно расползаться по краям. После того, как он затвердеет, обрежьте излишки.
  — Не опускайте автомобиль на колеса как минимум в течение часа, пока герметик не затвердеет.

  Пробка заливного и сливного отверстия

  Пробка заливного отверстия коробки передач со временем наглухо закисает. Это связано с тем, что резьба в нем конусная.
  Не дожидаясь этого момента, следует открутить, прочистить (протереть) пробку и резьбу на редукторе обезжиривающим средством (уайт-спирит или керосин).
  Смажьте резьбу заглушки качественной смазкой, чтобы зафиксировать резьбовые соединения, не жалея количества смазки.
  Затяните пробку до такой степени, чтобы не было утечки масла без чрезмерной затяжки.

  Замена сальников моста УАЗ Патриот

  Как заменить сальник заднего моста.
  Замена сальника редуктора моста на УАЗ Патриот:
  Правильно установленные, качественные сальники служат очень долго.
  Никогда не устанавливайте повторно использованные снятые сальники.
  Купить качественные сальники.
  Если качественные сальники быстро начинают подтекать, то причину надо искать не в сальниках, а в регулировке моста, креплении и качестве карданного вала, крестовины, подвесного подшипника.
  — Открутить карданный вал.
  — Отвернуть гайку крепления фланца (гайка вала ведущей шестерни редуктора заднего моста).
  — Снимите фланец.
  — Снимите сальник с горловины редуктора с помощью плоской отвертки.
  — Очистить место установки сальника обезжиривателем (уайт-спирит или керосин).
  — Перед установкой смажьте внутреннюю часть сальника, ту, которая должна соприкасаться с валом и маслом, трансмиссионным маслом.
  — При установке иногда используется старый сальник в качестве опрессовки. Такой сальник желательно промыть, чтобы не «заразить».
  — Процесс установки сальника на место должен быть точным, без перекосов как в результате установки, так и в процессе запрессовки.
  — После установки внутреннюю (рабочую) часть сальника, т.е. места трения, снова смажьте той жидкостью, в которой он будет работать — трансмиссионным маслом.
  — Установите детали в перевернутом виде. При установке фланца, затягивая гайку, поверните ее за фланец так, чтобы ролики подшипника встали на место.

  1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо; 11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипника дифференциала; 25, 39- правая и левая части корпуса дифференциала; 26 — болт; 27, 40 — опорные шайбы полуосевых шестерен; 28, 43 — полуосевые шестерни; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — дифференциальные сателлиты; 31, 38 — крышки подшипников дифференциала; 32 — стопор регулировочной гайки подшипника дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

  УАЗ Патриот мост регулируемый подбор регулировочных колец и затяните подшипники дифференциала и главной передачи.
  Выбор регулировочных колец обеспечивает правильное зацепление главных шестерен. Правильность зацепления главных шестерен проверяется пятном контакта.
  Правильность затяжки подшипников определяется суммарным крутящим моментом, значение которого измеряется в Нм. Естественно, на практике эти агрегаты никого не интересуют. Процесс затяжки подшипников определяется исключительно мастерством и опытом мастера. Для проверки правильности установки моста используются специальные измерительные приборы.

  После ремонта и регулировки моста УАЗ Патриот он не должен «гудеть» с самого начала эксплуатации. Если в первые дни эксплуатации мост гудит, то после обкатки гул не исчезнет. Во время обкатки исправная и правильно отрегулированная ось не гудит. Без должного ремонта «гудящие» мосты меньше не будут гудить.

  Для проверки правильности регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Прежде чем что-либо делать, проверьте температуру оси после быстрой езды. Если мост сильно греется, то точно можно сказать, что его, как минимум, нужно регулировать. Если такой мост не ремонтировать, рано или поздно его заклинит.
  1. Отвинтить карданный шарнир от моста. На поднятом автомобиле, вращая фланец полуоси (карданный шарнир) рукой в ​​обе стороны, можно ощутить наличие сломанных зубьев, оценить состояние подшипников и другие проблемы.
  2. После снятия кожуха оси проверьте состояние зубьев главной передачи и дифференциала, повернув ось. Не должно быть трещин, выработок, шероховатостей в местах контактных пятен, порезов и сорванных зубьев. Оцените расположение пятна контакта. В картере иногда можно обнаружить остатки разрушенных прокладок и сломанных элементов. Эти проблемы существуют. Если все цело, то мост можно регулировать. Если есть проблемы, то…
  3. Проверьте боковые зазоры подшипников. Если есть зазоры, то мост необходимо отрегулировать до заклинивания.
  4. Проверьте правильность зацепления главной передачи. Для этого покрасьте зубья главной шестерни краской из аэрозольного баллончика и, поворачивая мост в обе стороны, определите рисунок меток зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях главных шестерен моста УАЗ Патриот.

  На следующем фото пример неправильной регулировки главной пары и наличие шероховатостей в местах контакта:

  После регулировки заднего моста не должно быть осевого люфта в подшипниках ведущей шестерни и в подшипниках дифференциала главной передачи. Осевой зазор в буксовых подшипниках является основной причиной осевого шума и заклинивания из-за разрушения зубьев в главной паре. Очень мало мастеров умеющих правильно отрегулировать главную пару моста. Инструкции в интернете не очень помогают, так как процесс итеративный, требующий не только умения, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендации наших клиентов для переборки проездов мостов и КПП, в том числе иномарок. Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.

  Замена масла

  В коробку передач УАЗ Патриот следует заливать самое качественное масло, которое вы можете себе позволить. Через некачественные сальники может протекать слишком малое количество масла.

  Очень часто в заднем мосту со временем из-за попадания в него влаги масло превращается в густую нетекучую кашицу. Простая замена масла в таком мосту не дает должного эффекта. Если вы не уверены, снимите ось и кожух оси и очистите ось. Не питайте никаких иллюзий — если не сняты сапуны, если вы ездили по воде, если прошло много времени и т.д., то масла в мосту уже нет. Причем жижа не в редукторе, а ближе к ступицам. Те. ступичные подшипники заднего моста практически не смазываются.

  Сапун. Вывод сапунов в моторный отсек

  Сапуны на мостах должны быть выведены в моторный отсек, чтобы вода ни при каких обстоятельствах не попала в мост. Обычно это делается с помощью тормозных шлангов и тормозных трубок. Легче использовать маслостойкие шланги.

  На конце трубок под капот установлен пластиковый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. При этом конец трубы загибают вниз, чтобы вода не попала на мост даже в том случае, если автомобиль войдет в воду больше, чем место расположения концов труб.

  На автомобилях с компрессором при экстремальной эксплуатации иногда создается избыточное давление воздуха в трансмиссии — как бы изнутри раздуваются мосты, коробка и раздаточная коробка. Это полностью исключает попадание внутрь воды и грязи и хорошо смазывает сальники в местах трения.

  Иногда на конец трубы устанавливают расширительный бачок с баллоном для создания объема. При этом связь внутреннего пространства мостика с атмосферой полностью закрывается. Когда объем воздуха в мостике изменяется при нагреве и охлаждении, баллон надувается или сжимается.

  Если вы проехали брод глубиной более 30 см, то вам следует немедленно (в тот же день) заменить масло в трансмиссии — такова инструкция производителя. Сделать выводы.

  Регулировка ступичного подшипника

  Отрегулировать ступичные подшипники оси спайсера в следующей последовательности:

  — Поддомкратить автомобиль со стороны колеса, подшипники которого необходимо отрегулировать.

  — Отогните язычок стопорной шайбы 6, отверните стопорную гайку 7 и снимите стопорную шайбу.

  — Ослабить гайку 4 регулировки подшипника на 1/6-1/3 оборота (1-2 стороны).

  — Проворачивая колесо вручную, проверьте легкость его вращения (колесо должно свободно вращаться, не касаясь тормозных колодок на диске или барабане).

  — Затяните регулировочную гайку ступичного подшипника. Момент затяжки 30 — 40 Нм (3,0 — 4,0 кг/см). При затяжке гайки вращайте колесо, чтобы правильно расположить ролики на дорожках качения колец подшипников, и плавно, без рывков, нажимайте на ручку ключа.

  — Установить стопорную шайбу, навернуть и затянуть стопорную гайку. Момент затяжки 30 — 40 Нм (3,0 — 4,0 кг/см). Установите стопорную шайбу внутренним выступом в канавку цапфы. Если на выступе стопорной шайбы есть даже незначительные трещины, замените шайбу.

  — Проверьте соосность подшипников после затяжки контргайки. При правильной регулировке колесо должно свободно вращаться без заеданий, заметного осевого люфта или качения.

  — Согните один выступ стопорной шайбы к поверхности гайки, а другой — к поверхности контргайки.

  — Вставить полуось заднего моста или поставить муфту выключения колес переднего моста, очистить резьбовую часть болтов от остатков герметика, обезжирить и нанести новый слой герметика, затянуть болты.

  Наконец, проверьте правильность регулировки подшипников, наблюдая за нагревом ступиц колес после движения.

  Если ступица сильно нагревается (рука не терпит нагрева), ослабьте гайку на 1/6 оборота (1 ребро), соблюдая последовательность и правила, изложенные выше.

  При проверке регулировки подшипников на нагрев не использовать рабочие тормоза, так как в этом случае ступицы могут нагреваться от дисков и тормозных барабанов.

  Источник
  uaz-tuner.ru
  kulibinsclub.ru
  avtosteh.ru

  Особенности конструкции Возможные неисправности переднего моста, их причины и способы устранения Замена сальника вала ведущей шестерни редуктора переднего моста Снятие и установка муфта отключения колеса Снятие и установка полуоси Замена сальника полуоси переднего моста Снятие и установка главной передачи переднего моста Разборка и сборка дифференциала переднего моста Регулировка подшипника. ..

  Рисунок: 6.4. Главная передача: 1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо; 11 — сальник; 12 — отражатель; 13 — фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — регулировочное кольцо…

  Заменить сальник при течи масла из-под фланца редуктора. Примечание Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна. Вам потребуются: торцевая головка «на 27», ключ, плоская отвертка, динамометрический ключ. 1. Затормозить автомобиль стояночным тормозом, поставить упоры под задние колеса автомобиля. Поднять …

  Колесная муфта снимается для ее замены или получения доступа к другим узлам. Вам потребуются: ключ «на 14», отвертка с плоским шлицем, съемник внешних стопорных колец. 1. Отвинтите три крепежных винта… 2. … и снимите кожух сцепления. 3. Отверните шесть болтов крепления колесной муфты и снимите ее. 4. Вы…

  Полуоси передних колес снимаются для замены при повреждении, выходе из строя ШРУСов или для получения доступа к другим агрегатам. 1. Затормозить автомобиль стояночным тормозом, поставить упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо. 2. Снимите тормозной диск (см. «Замена…

  Замените сальник, если обнаружите течь масла из поворотного кулака. Вам понадобится плоская отвертка. Примечание Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна. 1. Затормозить автомобиль стояночным тормозом, поставить упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите …

  Главная передача снимается для ремонта или замены. Вам потребуются: ключи «на 10», торцевая головка «на 19», «на 27». 1. Затормозить автомобиль стояночным тормозом, поставить упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колеса. 2. Вывернуть пробку и слить масло из переднего моста (см. «Замена масла в переднем…

  6.5.9 Разборка и сборка дифференциала переднего моста

  Вам потребуются: ключи «на 14», «на 17». 1. Снимите дифференциал в сборе с ведомой шестерней (см. «Снятие и установка главной передачи переднего моста»). 2. Спрессуйте подшипники с оси коробки дифференциала. 3. Снимите десять болтов, крепящих ведомую шестерню к дифференциалу, и снимите ведомую шестерню. 4. Открутите восемь болтов крепления крышки корпуса дифференциала и отделите крышку. 5. Экстракт…

  Отрегулируйте подшипники главной передачи в следующем порядке. Рис. 6.4. Главная передача: 1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо; 11 — сальник; 12 — отражатель; 13 — фланец; 14 — шай. ..

  Передний мост снимается для замены его балки или при полном износе всех деталей, когда частичный ремонт становится нецелесообразным. Вам потребуются: ключи «на 17», «на 19».», «22», «24», «27», пружины подвески. 1. Затормозить автомобиль стояночным тормозом, подложить упоры под задние колеса автомобиля и поднять переднюю часть автомобиля домкратом. 2. Ослабить крепление гайки переднего…

  Для автомобилей УАЗ Патриот и УАЗ Хантер, а также всех моделей на их базе передний и задний одноступенчатые ведущие мосты типа Спайсер с неразъемным картером, названным в честь американского инженера Кларенс Спайсер, установлены

  Внешний вид переднего моста «Спайсер»

  На автомобили УАЗ-3160 и УАЗ-3162 Симбир стали устанавливаться мосты типа Spicer, вместо мостов Timken. Но на эти автомобили, как и на первые модели УАЗ Хантер, устанавливались «узкие» мосты шириной 1445 мм.

  На УАЗ Патриот начали устанавливать «широкие» мосты с колеей 1600мм.

  Особенности конструкции

  Картер моста состоит из цельного литого картера главной передачи, запрессованных в него кожухов (чулок) полуосей и штампованной крышки картера.

  Отсутствие разъема в поперечной плоскости оси придает конструкции высокую жесткость, ненагруженное соединение крышки и картера снижает вероятность течи по стыку, а размещение главной передачи и дифференциала в единый картер обеспечивает высокую точность зацепления и более благоприятные условия работы подшипников.

  Благодаря всем этим конструктивным особенностям реальный срок службы мостов значительно увеличился. Кроме того, теперь для доступа к главной паре и дифференциалу не обязательно снимать и «наполовину» его — достаточно снять кожух.

  Для уменьшения коробления ведомой шестерни при ее термообработке и, как следствие, снижения шума, повышения надежности и долговечности бортовой передачи толщина «подложки» ведомой шестерни увеличена на 8 мм. Однако эта мера привела к изменению чашки левого дифференциала. Но, новый дифференциал можно использовать на старых одноступенчатых мостах с разъемным картером, при условии, что на шип стакана будет установлено компенсационное кольцо.

  Мосты Spicer унифицированы со старыми одноступенчатыми мостами по ряду других деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Подшипник передний с двойным уплотнением (469-2307086-03) и новый двухкромочный буртик фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («военных») мостов производства ОАО «УАЗ».

  Что касается переднего ведущего и управляемого мостов, то здесь, кроме вышеперечисленных пунктов, следует отметить новые шарниры равных угловых скоростей ( ШРУС ) типа « Beerfield «, которые намного долговечнее старых петли типа (« Weiss «). В настоящее время такими шарнирами оснащены все мосты Spicer и Timken. Не лишним будет напомнить, что для смазки шарниров Бирфилда используется специальная смазка ШРУС-4, которую следует заливать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Использование других видов смазок, в том числе традиционного Литол-24, недопустимо. В процессе эксплуатации добавлять смазку в соединение не требуется. Внутренняя полость поворотного кулака еще заполнена смазкой Литол-24.

  Главная передача:
  1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо; 11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипника дифференциала; 25, 39- правая и левая части корпуса дифференциала; 26 — болт; 27, 40 — опорные шайбы полуосевых шестерен; 28, 43 — полуосевые шестерни; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — дифференциальные сателлиты; 31, 38 — крышки подшипников дифференциала; 32 — стопор регулировочной гайки подшипника дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

  Мосты Spicer производства завода имеют передаточное число 4,111 (37:9) или 4,625 (37:8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 — на автомобили с дизельными двигателями.

  Ступица переднего колеса

  Ступица переднего колеса УАЗ с дисковыми тормозами, но без АБС

  Поворотный кулак переднего моста

  Поворотный кулак и ступица.
  1 — фланец ведущий с заглушкой; 2, 10, 25 — прокладки; 3 — ступица с тормозным диском; 4 — ступичные подшипники; 5 — колесный болт; 6 — щит тормозного диска; 7 — теплоизоляционный экран датчика АБС; 8 — штифт; 9- корпус поворотного кулака; 11 — прижимная втулка; 12 — шкворень; 13 — поворотный вкладыш; 14-кронштейн крепления жгута АБС; 15 — пружина; 16 — наружное уплотнительное кольцо; 17 — внутреннее уплотнительное кольцо; 18 — шарнир; 19 — шарикоподшипник; 20, 28 — упорные шайбы; 21 — шкворневая опора; 22 — наружная обойма сальника; 23 — накладка; 24 — гайка; 26 — импульсный диск; 27 — манжета; 29 — стопорные кольца; 30 — стопорная шайба; 31 — гайки; 32 — шайба стопорная

  Поворотный кулак УАЗ схема сборки:

  1 — щит тормозного диска; 2 — усилитель теплоизоляционного экрана датчика АБС; 3 — теплоизоляционный экран датчика АБС; 4, 18 — болты; 5 — импульсный диск; 6 — ступица; 7, 12 — подшипник; 8 — стопорная шайба; 9- орех; 10 — стопорная шайба; 11 — контргайка; 13 — упорная шайба; 14 — манжета; 15 — шкворень поворотного кулака; 16 — прокладка; 17 — шарнир поворотного кулака; 19 — шарикоподшипник; 20 — кожух полуоси

  Регулировка осевых зазоров в переднем и заднем мосту Spicer

  Осевой зазор в подшипниках ведущей шестерни главной передачи не допускается, так как при его наличии быстро изнашиваются зубья шестерни и мост может заклинить. Осевой зазор проверяют, покачивая ведущую шестерню за фланец крепления карданного вала.

  Передний мост «Спайсер». Развал, схождение

  Передняя ось — управляемая. Для облегчения управления передние управляемые колеса имеют развал ( не регулируемый ) в вертикальной плоскости и схождение в горизонтальной плоскости.

  Схождение колес. И

  Для возврата колес в среднее положение шкворни поворотных кулаков наклонены в продольной и поперечной плоскостях.

  Положительный развал — это отклонение верхней части колеса от вертикальной плоскости наружу.
  Угол развала на осях Spicer составляет а = 1° — 30″. Развал колес влияет на износ шин. При развале до 2° износ будет не очень большим. Развал постепенно уменьшается до нуля, а затем прогиб колес смещается в сторону отрицательного развала, что ухудшает управляемость колес

  В результате наклона колес при развале возникают силы, стремящиеся вернуть их в разные стороны при движении Появляется боковая пробуксовка колес, что увеличивает шину изнашивается и затрудняет управление автомобилем. Для устранения вредного влияния развала колеса устанавливаются со схождением.При этом расстояние между ободьями колес на уровне передней оси спереди на несколько миллиметров меньше чем сзади

  Продольный наклон шкворня (КАСТОР) предназначен для стабилизации управляемых колес в среднем положении, но его действие заметно только на высоких скоростях со значительными центробежными силами. Стабилизирующий момент и угловая скорость колеса при возврате в нейтральное положение служат мерой стабилизации колеса при выходе автомобиля из поворота.

  Техническое обслуживание

  Техническое обслуживание моста Спайсер сводится к поддержанию уровня масла в картере и периодической его замене, контролю за состоянием всех сальников и подушек полуосей и своевременному устранению возникающих при этом осевых зазоров в подшипниках шестерни и дифференциала.

  Подробности операций по техническому обслуживанию и ремонту мостов Spicer описаны в Руководстве по техническому обслуживанию и ремонту автомобиля УАЗ Патриот ИР-05808600. 050-2005. Третье издание. 2007

  Мосты УАЗ Патриот их устройство и обслуживание довольно интересная тема среди производителей УАЗ. Особенно многих волнует передний мост УАЗ Патриот , потому что конструктивно передний мост сложнее в ремонте и установке. Сегодня мы подробнее расскажем вам о мостах современного Патриота.

  Сначала немного истории ведущих мостов УАЗ и устройства этих элементов трансмиссии. Изначально мосты внедорожников УАЗ были «армейскими» и «колхозными», они прилично различались по своему устройству между собой. Среди любителей внедорожников ценятся именно «военные» типы мостов. А вот на нынешний УАЗ Патриот устанавливаются совсем другие мосты, которые имеют ряд особенностей, хотя некоторые детали взаимозаменяемы со старыми мостами.

  Мосты Modern Patriot типа «Спайсер» теперь идут с увеличенной до 1600 мм колеей. Ведь старые мосты были всего 1445 мм и не подходили к достаточно широкому Патриоту. Также в конструкции изменен картер главной передачи, который закрывается съемной стальной крышкой, а для доступа к главной передаче и дифференциалу больше не нужно снимать и разбирать ось, можно просто снять крышку.

  Устройство переднего и заднего мостов «Спайсер» аналогично, и об особенностях мы поговорим ниже. Итак, случай моста
  состоит из цельного литого картера главной передачи, запрессованных в него кожухов (чулок) полуосей и штампованной крышки. Отсутствие соединителя в поперечной плоскости моста придает конструкции высокую жесткость (неразрезной тип моста). Размещение главной передачи и дифференциала в едином картере обеспечивает долговечность и высокую точность зацепления зубьев главной пары.

  Схема переднего моста Патриота показана на первом фото в самом верху статьи. Главной особенностью моста можно считать наличие ШРУСов. Ведь передние колеса, помимо вращения, должны еще и поворачиваться. Изначально использовались ШРУСы типа Weiss, но от них отказались. Из-за конструктивных особенностей угол поворота руля не превышал 27 градусов, что сказывалось на маневренности машины. Поэтому сейчас устанавливаются новые ШРУСы типа «Беарфилд», обеспечивающие поворот на 32 градуса и более прочные, за счет более равномерной нагрузки на элементы шкворневого соединения.

  В качестве смазки для УАЗ Патриот ШРУС используется только «ШРУС-4», ранее широко применявшаяся смазка ЛИТОЛ-24 для этих целей уже не подходит.

  Задний мост Patriot можно увидеть на схеме ниже.

  Обычно задний мост «Спайсер» не доставляет проблем владельцам внедорожников. Главное, постоянно следить за уровнем масла в картере полуоси. Так как переборка моста или замена бортовой передачи на дифференциал — это лотерея. Довольно легко наткнуться на сырой металл, а потом ехать с постоянно гудящей трансмиссией.

  Основные советы по использованию мостов Патриот довольно просты — не следует ездить с подключенным передним мостом по сухой хорошей дороге, это приводит к повышенному расходу топлива и износу раздаточной коробки. Нельзя допускать пробуксовки одного из колес в течение длительного времени, если вы застряли, это может привести к ускоренному износу оси. А вот при движении с температурой окружающего воздуха минус 30 лучше подключать передний мост.

  Напомним серийный УАЗ Патриот не имеет блокировки межколесного дифференциала … То есть, если переднее правое колесо застряло в грязи, а переднее левое колесо повисло в воздухе, то вращаться будет только то, что свободно. То же самое и с задними колесами. Чтобы не попасть в глупую ситуацию, настоящие любители бездорожья переустанавливают межколесную блокировку самостоятельно. Сегодня существует несколько видов замков на любой вкус и кошелек.

  Автомобиль с полным приводом УАЗ Патриот имеет два ведущих моста, причем передний мост не подключается через сцепление или электронные системы. В конструкции предусмотрен отбор крутящего момента через раздаточную коробку и далее на главную передачу моста. Различные фото и схемы как переднего, так и заднего моста можно посмотреть не только в каталогах, но и на сайтах в Интернете.




  Особенности конструкции, устройство

  Автомобиль на подъемнике

  В устройстве ведущих мостов больших отличий нет. Передний мост УАЗ Патриот имеет одноступенчатую конструкцию. Это отражается на передаче крутящего момента через главную передачу и дифференциал.

  В передней полой балке расположены две полуоси, принимающие вращение от ведомой шестерни главной передачи и передающие его на ступицу. Полуоси передают вращение через ШРУСы.

  При использовании переднего моста можно задействовать колеса, включив специальные муфты, также называемые ступицами.

  Возможные неисправности и их проявления

  Несмотря на простоту, из-за высокой нагрузки или нарушения правил эксплуатации могут возникать неисправности, которые легко диагностировать.

  Передний мост характеризуется следующими неисправностями:

  1. Повышенный шум при работе моста. Неисправность данного устройства может быть вызвана:
     • нарушение регулировки и изготовления подшипников дифференциала;
     • неправильная регулировка подшипников, изготовление шестерен в конструкции редуктора главной передачи;
     • низкий уровень масла в картере полуоси.
  2. Повышенный уровень шума при разгоне и торможении автомобиля обусловлен:
     • нарушением зацепления или зазора главных передач;
     • увеличенные зазоры подшипников из-за отсутствия регулировки или в результате износа.
  3. Стук при трогании автомобиля вызван износом ведущей оси в механизме дифференциала.
  4. Понижение уровня масла:
     • потеря эластичности сальника переднего моста;
     • износ уплотнителей внутреннего шарнира;
     • плохое крепление крышки моста.
  5. Шум во время движения при прохождении поворотов будет вызван износом деталей одного или нескольких шарниров равных угловых скоростей.

  Следует отметить, что неисправности аналогичны тем, которые могут возникнуть в деталях заднего моста. Учитывая простую конструкцию моста, сложностей с ремонтом, как правило, не возникает.

  Последовательность действий при разных видах ремонта

  Регулировка подшипников

  Для того чтобы мост УАЗ Патриот надежно работал долгое время, после выполнения необходимых ремонтных работ необходимо правильно отрегулировать зазоры подшипников. Операции выполняются в определенном порядке.

  1. Под подшипник первичного вала подбирается регулировочное кольцо. Толщина кольца определяется разницей длины от воображаемой линии центра полуосей до наружной кромки подшипника с толщиной самого подшипника.
  2. После установки регулировочного кольца и ведущей шестерни проверьте крутящий момент при вращении вала. Он не должен превышать 1,0-2,0 Нм.
  3. По аналогичному алгоритму подбирается регулировочное кольцо ведомой шестерни.
  4. При установке дифференциала зазоры в подшипниках полуосей выставляются регулировочными гайками.
  5. После монтажа механизма крутящий момент на выходе должен быть не более 0,42 Нм при вращении за ведущей шестерней.
  6. Необходимой операцией для контроля правильности произведенных регулировок является проверка отсутствия люфта, а также зацепления шестерен механизма по пятну контакта. Для этого вращают ведомую шестерню, контролируя точку контакта зубьев.

  Настройка моста

  Зацепление не должно быть поверхностным или чрезмерно глубоким, для чего под подшипники устанавливаются регулировочные кольца необходимой толщины.
