✅ Как отрегулировать сцепление дт 75

Регулировка свободного хода педали сцепления

При работе трактора вследствие износа фрикционных накладок постепенно уменьшается свободный ход педали сцепления, который следует проверять через каждые 125 часов работы. Ход рычага 5 на радиусе расположения пальца 6 должен быть 6. 7 мм, что соответствует свободному ходу 40. 50 мм педали сцепления 1. Регулировку управления сцеплением выполняйте в следующей последовательности:

отсоедините тягу 8 от рычага 5, вынув палец 6;
вывинчивая регулировочный болт 2, верните педаль 1 в исходное положение до упора в полик;
поверните рычаг 5 против часовой стрелки до упора выжимного подшипника в отжимные рычаги и, вращая вилку 7 тяги 8, совместите отверстия рычага и вилки, после чего укоротите тягу 8 примерно на 5 оборотов вилки 7 и соедините с рычагом при помощи пальца; проверьте свободный ход по подушке педали сцепления;
проведите проверку возвращения педали сцепления в исходное положение при отводе ее на величину полного хода. В случае зависания педали необходимо отпустить болты 4 и повернуть кронштейн 3 по часовой стрелке или завернуть регулировочный болт 2 на величину, обеспечивающую возврат педали в исходное положение. Если свободный ход педали сцепления не поддается регулировке путем изменения длины тяги 8, а ход рычага 5 при измерении на радиусе расположения пальца 6 менее 4 мм, произведите регулировку положения отжимных рычагов, как указано ниже.

После регулировки механизма управления муфтой сцепления затяните контргайку и зашплинтуйте палец.

Натяжение гусениц.

Провисание гусеничной цепи можно также проверить масштабной линейкой и рейкой. Для этого кладут рейку на наиболее выступающие почвозацепы звеньев, расположенных над поддерживающими роликами, и измеряют расстояние от рейки до поч-возацена наиболее провисшего звена. Если провисание гусеничных цепей трактора Т-4А превышает 50 мм (номинальное значение — 20. 30 мм), а тракторов Т-150, Г-130, Т-100М, ДТ-75В, ДТ-75 MB, ДТ-75М, ДТ-75Н, Т-70С, Т-70В — 70 мм (номинальное значение 40. 50 мм), то необходимо натянуть их следующим образом.

У тракторов Т-150 и Т-130 нагнетают в рабочую полость цилиндра гидравлического механизма натяжения пластичный смазочный материал до достижения номинального провисания гусеничной цепи.

У тракторов Т-4А и Т-100МЗ ослабляют зажимные гайки на вилке натяжного колеса и, вращая ключом регулировочный винт, добиваются требуемого натяжения.

У тракторов ДТ-75В, ДТ-75МВ, ДТ-75М, ДТ-75Н, отвернув контргайку и вращая регулировочную гайку, перемещают натяжной болт и вместе с ним натяжное колесо вперед.

У тракторов Т-70С и Т-70В, отвернув контргайку и вращая корпус амортизатора за приваренные к нему скобы, добиваются требуемого провисания гусеничной цепи.

Рисунок 6.4 – Натяжение гусениц

Проверка и регулировка подшипников передних колес универсально-пропашных тракторов.

Затормозите задние колеса трактора стояночным (горным) тормозом и поднимите переднее колесо домкратом настолько, чтобы оно не касалось почвы.

Закрепите на цапфе переднего колеса головку индикатора так. чтобы его стержень, соприкоснулся с поверхностью ступицы колеса, и установите ноль шкалы против стрелки. Перемешая руками колесо вдоль оси цапфы, определите зазор в подшипниках. Предельно допускаемый зазор в подшипниках составляет 0,25 мм. Если нет индикатора, то проверьте зазор покачиванием колеса руками так. как это показано на рисунке. Если установлено, что в подшипниках повышен зазор, то следует их отрегулировать.

Регулировка подшипников колес трактора с колесной формулой 4К2

. Снимите колпак с прокладкой, после чего проверьте легкость вращения колеса. Если при вращении обнаружите заедания, то найдите и устраните причину, вызвавшую нх.

Расшплинтуйте гайку и, поворачивая колесо (для правильного размещения роликов в обоймах), затягивайте ее до тех пор, пока усилие для вращения колеса за протектор не окажется около 45 Н (не более).

Зашплинтуйте гайку, смажте подшипники и поставьте на место колпак, опустите колесо н уберите домкрат.

В такой же последовательности проверьте и при необходимости отрегулируйте подшнпннкн второго переднего колеса трактора.

Отверните гайки и снимите диск вместе с пневматической шиной. Слейте масло из редуктора переднего колеса
Отъедините от корпуса редуктора крышку вместе с ведомой шестерней и подшипниками.
Подтяните до отказа винты. Если они поддаются подтяжке, это значит, что причина повышенного зазора — недостаточно затянутые винты. После этого поставьте снятую часть редуктора на место и вторично проверьте осевой зазор. Если зазор находится в пределах нормы, зафиксируйте винты отгибной пластиной, поставьте на место снятые детали и залейте масло в редуктор.

Если после подтяжки винтов в зазор в подшипниках будет превышать 0,2 мм, то вновь снимите крышку с ведомой шестерней и регулировочные кольца, прошлифуйте наждачной бумагой торец одного из них до нужного значения. После сборки проверьте зазор, зафиксируйте винты отгибной пластиной и залейте масло в редуктор.

Регулировка подшипников колес трактора с колесной формулой 4К4

(на примере трактора МТЗ-82). При правильной регулировке и эксплуатации трактора осевой зазор более 0,3 мм появляется в подшипниках после 5. 6 тыс. ч работы, и его устраняют при ремонте трактора. Тем не менее если при проверке до указанного срока будет обнаружен зазор, превышающий норму, то устраните его в такой последовательности.

Рисунок 6.5 – регулировка подшипников колес трактора с колесной формулой 4х4

Состав отчета и порядок выполнения работы:

4. Проверить внешним осмотром состояние трактора и установить необходимый перечень по выполнению работ второго технического обслуживания

5. Выполнить работы по ТО-2 трактора (перечень выполняемых работ и применяемое оборудование занести в таблицу 1.1).

6. Сделать заключение.

Таблица 1.1 – Перечень выполненных работ по ТО-2 трактора и применяемое оборудование

Как отрегулировать сцепление дт 75

Основная неисправность муфты сцепления — её пробуксовывание — приводит к заметному снижению силы тяги трактора и выходу из строя муфты.

Пробуксовывание муфты можно обнаружить по специфическому запаху, нагреву корпусов, шуму при включении передач.

Основными причинами пробуксовывания муфт сцепления являются: нарушение регулировки, замасливание дисков, износ фрикционных накладок ведомых дисков, ослабление нажимных пружин.

Рекламные предложения на основе ваших интересов:

При уходе за муфтой сцепления смазывают подшипники, проверяют и регулируют ее, промывают ведомые диски.

Показателем правильности регулировки муфт сцепления служит величина свободного хода педали (рычага) или сила нажатия на рычаг управления (трактор Т-100М). Величину свободного хода замеряют с помощью линейки от крайнего заднего положения подушки педали или рычага до положения педали или рычага, соответствующего началу выключения муфты.

ДТ-75 не поворачивает влево

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

Уважаемые знатоки, помогите пожалуйста!

Я в свою очередь стараюсь помочь мужу, который недавно приобрёл ДТ-75 (1991 г) и в данный момент старается устранить некоторые неполадки. Муж очень плохо понимает/говорит на русском, так вот я пытаюсь ему помочь с поиском информации.

Так вот проблема следующая (простите, если плохо объясняю — насколько хватает моего женского ума по вопросам тракторов

) —
трактор не поворачивает влево! Муж пытался поизучать, и вроде на данный момент понял, что проблема в планетарном механизме поворота. Вроде там что то застряло? (заело?), что именно, мне трудно было понять, но может кто нибудь из вас может подсказать? Может что где смазать?

Основные неисправности сцепления

Основные причины неполадок в работе сцепления:

Износ маховика. На поверхности устройства могут появляться трещины, задиры и другие дефекты. Для восстановления может применяться шлифовка, но она должна осуществляться с учетом допусков от производителя. При диагностике следует также проверить состояние зубчатого венца стартерного механизма.
Выход из строя опорного подшипника. Заклинивание или заедание детали может привести к невозможности отключения сцепления. В случае износа возможно появление посторонних звуков.
Неисправность сальников. При критическом изнашивании изделий сцепление работает некорректно.
Выход из строя выжимного механизма. При замене системы эта деталь также обязательно меняется. Выжимное устройство должно свободно скользить по направляющей втулке. Правильность монтажа последней также важно всегда проверять. Втулка располагается параллельно первичному валу трансмиссии.
Износ троса сцепления. Если проблема состоит в обрыве изделия, выполняется его замена. В случае растяжения исправить проблему позволит регулировка.
Утечка масла. Недостаток смазки приводит к тому, что агрегат начинает работать «на сухую». Масло требуется для обработки шлицов и направляющих втулок для подшипников. Важно, чтобы в составе смазочного вещества отсутствовали твердые металлические частицы. После того как шлицы будут обработаны, остатки вещества следует удалить.

Главное при ремонте — использовать оригинальные запчасти к трактору ДТ 75, а процедуру восстановления техники доверить профессионалам. Некачественные комплектующие долго не проходят, а ошибки в процессе замены могут привести к более серьезным неисправностям.

Рейтинг

( 1 оценка, среднее 5 из 5 )

Понравилась статья? Поделиться с друзьями:

Техническое обслуживание главной муфты сцепления трактора ДТ-75М

Техническое обслуживание главной муфты сцепления трактора ДТ-75М включает в себя следующие операции:

— Периодическую смазку подшипников;

— Регулировку зазора между головками длинных плеч отжимных рычагов (19) и упором нажимного подшипника (17). Величина указанного зазора уменьшается по мере износа фрикционных накладок ведомых дисков [рис. 1];

— Регулировку хода промежуточного диска;

— Своевременную замену изношенных фрикционных накладок.

Регулировка и смазывание главной муфты сцепления производится согласно правил техобслуживания и смазки.

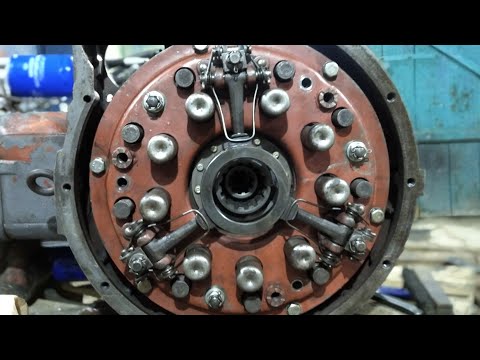

Рис. 1. Главная муфта сцепления трактора ДТ-75М.

1) – Роликовый подшипник;

2) – Маховик;

3) – Отжимная пружина;

4) – Регулировочный винт;

5) – Упорный диск;

6) – Нажимная пружина;

7) – Маслоотражательная шайба;

8) – Корпус муфты выключения;

9) – Маслёнка;

10) – Шариковый подшипник;

11) – Корпус подшипника;

12) — Маслёнка;

13) – Крышка;

14) – Самоподжимной сальник;

15) — Шариковый подшипник;

16) – Вилка муфты выключения;

17) – Упор нажимного подшипника;

18) – Крышка муфты сцепления;

19) – Стяжной рычаг;

20) – Болт отжимного рычага;

21) – Ведущий нажимной диск;

22) — Ведомый диск;

23) — Маслёнка;

24) — Ведомый диск;

25) — Ведущий промежуточный диск;

26) – Крышка подшипника;

27) — Самоподжимной сальник;

28) – Вал;

29) – Рычаг.

Порядок регулировки главной муфты сцепления трактора ДТ-75М:

1) – Установить в нейтральное положение рычаг переключения передач,

2) — Включить главную муфту сцепления,

3) — Снять правую боковину капота и штампованную крышку люка,

4) — Включить механизм декомпрессии и (проворачивая рукояткой коленчатый вал основного двигателя) щупом проверить зазор между концом каждого отжимного рычага и упором нажимного подшипника. Величина зазора должна составлять 3,5-4,5 мм. Разница в зазоре для отдельных рычагов одной муфты не должна превышать 0,5 мм. Если величина зазора не соответствует допустимому значению, следует расшплинтовать корончатые гайки болта отжимного рычага и установить требуемую величину зазора путём их навинчивания/отвинчивания. По окончании необходимо вновь зашплинтовать корончатые гайки.

5) — Между каждым регулировочным винтом (4) и промежуточным диском устанавливается зазор величиной 1,5 мм. С этой целью следует отвернуть контргайку винта (4), завернуть винт до соприкосновения с промежуточным диском, затем отвернуть его на один оборот и законтрить. У правильно отрегулированной, выключенной муфты вал (28) легко проворачивается от руки.

Если главная муфта сцепления трактора ДТ-75М пробуксовывает по причине замасливания либо разрушения фрикционных накладок ведомых дисков, то её следует разобрать, промыть в керосине или заменить изношенные фрикционные диски.

Запрещается при разборке муфты сцепления снимать балансировочные болты, ввёрнутые со стороны внешнего торца в упорный диск (5) во избежание нарушения балансировки дисков муфты.

При сборке муфты сцепления промежуточный диск и нажимной диск необходимо установить относительно упорного диска в то же положение, в котором они находились до разборки. Метки, нанесённые на наружные поверхности нажимного и промежуточного дисков, должны совпасть с меткой, нанесённой на торцевую поверхность упорного диска.

Включение и выключение муфты сцепления должно производиться плавно и достаточно быстро, что позволит предотвратить возникновение ударных нагрузок. Это даст возможность обеспечить более продолжительную работу деталей муфты, силовой передачи, двигателя. Нельзя оставлять муфту в недовключённом и выключенном положении длительное время во избежание быстрого изнашивания накладок ведомых дисков.

Как отрегулировать сцепление мотоцикла на Harley Big Twin

Время идет, как и износ сцепления вашего мотоцикла.

Независимо от того, подходите ли вы к периоду заводского обслуживания или чувствуете, что что-то немного не так, когда вы переключаете передачи, процесс регулировки сцепления является относительно простым делом. Независимо от причины вашего погружения, перечисленные ниже шаги помогут вам ориентироваться в воде при регулировке сцепления на вашем Harley-Davidson Big Twin.

Как отрегулировать сцепление мотоцикла

ПРИМЕЧАНИЕ: Наш пример мотоцикла — Harley-Davidson Low Rider 2014 года, но процесс будет одинаковым для любой модели Big Twin, которую вы пилотируете.

Шаг 1: Снимите крышку троса сцепления

.
Крышка троса сцепления (или «чехол»), предназначенная для защиты механизма регулятора сцепления от грязи, воды и особенно сочных членистоногих, находящихся в воздухе, представляет собой кусок резины, напоминающий гармошку, который находится примерно на полпути между рулем и нижней частью вашего большого велосипеда. Двойная рама. Для большинства мотоциклов Harley с тросовым сцеплением вам потребуется отрегулировать трос сцепления, прежде чем приступать к работе с самим сцеплением. Как уже отмечалось, крышку троса сцепления найти несложно, и как только вы это сделаете, все, что вам нужно сделать, это просто сдвинуть ее вверх или вниз, чтобы открыть механизм регулировки троса сцепления, который укрывается под ним.

Вы бы не захотели столкнуться с элементами голой задницей, как и ваш механизм регулировки сцепления. Отсюда и крышка регулятора троса сцепления, похожая на гармошку. Ревзилла фото.

Шаг 2. Отрегулируйте трос сцепления (часть 1)

Убрав крышку троса сцепления, вам нужно добавить провисание троса. Это необходимо для обеспечения того, чтобы трос не влиял на сцепление при его последующей регулировке. Добавляя провисание троса сцепления, вы на самом деле разрушаете кожух троса, на который упирается трос. При этом вы снимаете любое напряжение, и когда закончите, вы сможете полностью выжать рычаг сцепления без какого-либо сопротивления.

Чтобы увеличить провисание троса сцепления, вам сначала нужно взять гаечный ключ и зафиксировать его на самом регуляторе. В нашем примере этот ключ имеет размер 1/2 дюйма. Прикрепив гаечный ключ к регулятору троса сцепления, используйте другой гаечный ключ, чтобы ослабить контргайку, которая закреплена непосредственно на верхней части регулятора сцепления. Контргайка используется для удержания регулятора на месте, поэтому, чтобы продолжить, вам нужно полностью отвернуть контргайку, чтобы освободить место для регулятора троса. Обязательно доведите регулятор троса сцепления до упора, чтобы ослабить натяжение троса сцепления.

Прежде чем вы сможете отрегулировать провисание троса сцепления, вы должны сначала отвернуть контргайку, которая удерживает его на месте. Ревзилла фото.

Шаг 3. Снимите крышку сцепления (она же крышка дерби)

.
Думайте об обложке дерби как о надежном щите Стива Роджерса. Хотя нет никаких сомнений в том, что он выглядит фантастически, когда хорошо отполирован, это целеустремленный элемент оборудования, у которого одна цель превыше всех остальных: предоставить вам легкий доступ для выполнения этой самой работы. В то время как у Агента Оранжа и других было много проблем с отделением Капитана Америки от его щита, у вас не должно возникнуть проблем со снятием крышки дерби с вашего мотоцикла.

Чтобы снять крышку дерби, ваша работа не должна требовать большего, чем отвинчивание нескольких болтов, удерживающих ее на месте. При этом есть несколько вещей, которые вы должны иметь в виду, когда идете.

Продолжайте надавливать на крышку дерби, когда выкручиваете последний винт. В противном случае есть вероятность, что он упадет. Ревзилла фото.

Совет 1: Если ваш велосипед стоит на подставке, возможно (хотя и маловероятно), что из-за угла может вытечь часть первичной жидкости, если она будет переполнена. Всегда полезно положить тряпку под мотоцикл, чтобы не испачкать любые поверхности, которые вы не хотите испачкать.

Совет 2: Держите руку на крышке сцепления, чтобы поддерживать ее, когда будете откручивать последний болт. Не одному гонщику пришлось на собственном горьком опыте узнать, что чехлы для дерби имеют склонность поддаваться силе тяжести сразу после того, как последний болт будет удален.

Шаг 4: Ослабьте контргайку на регуляторе сцепления

ПРИМЕЧАНИЕ : На этом этапе мы будем говорить о регуляторе сцепления, который не следует путать с упомянутым ранее регулятором троса сцепления.

Как и в регуляторе троса сцепления, в самом регуляторе сцепления также используется контргайка, чтобы удерживать все на месте. Чтобы освободить его, вам понадобится гаечный ключ для самой гайки (в нашем случае 11/16), а также шестигранный ключ, чтобы удерживать регулятор сцепления на месте, как вы это делаете. Вполне возможно, что вашему мотоциклу понадобится отвертка, а не шестигранный ключ. Для простоты (и чтобы исключить множество текстов в скобках) всякий раз, когда мы упоминаем шестигранный ключ в этом руководстве, просто замените его на «отвертку», если ваш мотоцикл требует последнего. Независимо от того, какой инструмент вы будете использовать, перед тем, как перейти к шагу 5, где вы фактически отрегулируете сцепление, вам необходимо полностью ослабить контргайку.

Используйте комбинацию шестигранного ключа и гаечного ключа, чтобы ослабить контргайку на регуляторе сцепления. Ревзилла фото.

Шаг 5: Отрегулируйте сцепление

На этом этапе вы готовы отрегулировать сцепление. Пальцами затяните регулятор сцепления до упора. Не закручивайте его. Не сжимайте сильнее и постарайтесь убедиться, что он действительно плотно прилегает. Когда он достигнет дна, остановитесь. Конец истории. Вы достигли желаемого пункта назначения.

Ваши пальцы — правильный инструмент для прижимания регулятора сцепления. Ревзилла фото.

Когда регулятор сцепления опущен вниз, вставьте шестигранный ключ. Как всегда, вы определенно захотите проверить здесь свое заводское руководство по обслуживанию, чтобы узнать подробности, и когда вы это сделаете, оно, вероятно, даст вам заданное значение (1/2 оборота) или диапазон (от 1/2 до 3/4 оборота). Однако диапазон поворота может варьироваться в зависимости от конкретных ощущений, поскольку в игру вступают степень износа деталей и личные предпочтения. В нашем примере общее эмпирическое правило для четырех-, пяти- и шестискоростных установок заключается в том, чтобы повернуть шестигранный ключ назад (против часовой стрелки) на пол-оборота. Итак, если вы вставите свой шестигранный ключ, и он будет указывать на шесть часов, вы вытащите своего лучшего доктора Эммитта Брауна и повернете его вовремя до 12 часов.

Половина оборота назад от крайнего положения регулятора сцепления является стандартной передовой практикой для многих Harley Big Twins. Ревзилла фото.

После того, как вы сделали поворот, отпустите контргайку вручную, чтобы снова затянуть ее. Делая это, убедитесь, что шестигранный ключ удерживается в том положении, в котором регулятор сцепления надежно удерживается. Если вы этого не сделаете, вполне вероятно, что вы непреднамеренно повернете его из желаемого положения. Завершите шаг, используя гаечный ключ, чтобы полностью затянуть контргайку. Как и в остальной части этого процесса, не допускайте чрезмерного крутящего момента.

Отрегулировав сцепление, аккуратно затяните контргайку отверткой. Ревзилла фото.

Шаг 6: Установите крышку дерби на место

.
Когда борьба с неисправностью сцепления выиграна, пришло время восстановить защиту и снова прикрепить крышку сцепления. Когда вы делаете это на своем Harley Big Twin, это довольно простой процесс.

Всегда начинайте этот процесс пальцами, чтобы закрутить болты. Помимо того, что это проще и эффективнее, это исключает вероятность того, что вы затянете какой-либо отдельный болт слишком рано. Со всеми болтами на месте используйте отвертку / динамометрический ключ, чтобы нанести последние штрихи. Имейте в виду, что порядок, в котором вы это делаете, может иметь значение. На этом этапе вам нужно будет затянуть болты, расположенные друг напротив друга (а не по порядку вокруг крышки). Подобно затягиванию гаек на автомобильных шинах, работа по этой схеме помогает обеспечить равномерное прилегание крышки к уплотнителю.

При установке на место кожуха сцепления важно затянуть винты в виде звезды (как в случае с зажимными гайками). Ревзилла фото.

ПРИМЕЧАНИЕ: Как правило, при нарушении герметичности деталей всегда требуется замена прокладок. Прокладки дешевые, так что стоит прыгнуть на новые. При этом, когда дело доходит до прокладки на крышке дерби, ее часто можно использовать повторно (в зависимости от состояния). Если вы замените, вполне вероятно, что послепродажный вариант, такой как прокладки Джеймса, будет выглядеть немного иначе, чем заводская прокладка от Harley. Не волнуйтесь, они делают то же самое.

Некоторые прокладки вторичного рынка будут выглядеть иначе, чем их заводские аналоги. Не волнуйтесь, они делают то же самое. Ревзилла фото.

Шаг 7. Отрегулируйте трос сцепления (часть 2)

Для этого шага регулировки сцепления мотоцикла вам просто нужно будет повторить шаг 2 в обратном порядке. Если вы выжали рычаг сцепления, чтобы проверить уменьшение натяжения на шаге 2, вы начнете видеть, как он теперь возвращается в исходное положение. Не волнуйтесь, это не работа невидимого призрака диких поездок прошлого, это просто эффект натяжения, возвращающегося к тросу сцепления.

Когда вы снова натянете трос сцепления, рычаг сцепления должен вернуться в исходное положение самостоятельно. Ревзилла фото.

Чтобы проверить свой прогресс, вы можете просто следить за ходом рычага сцепления во время движения. Обратитесь к заводскому руководству по обслуживанию, но обычно где-то в диапазоне 1/16 дюйма достаточно свободного хода. Когда вы добьетесь желаемого натяжения, снова затяните контргайку на регуляторе троса сцепления.

Повторное прилегание контргайки к регулятору троса сцепления гарантирует, что вы сохраните желаемый уровень натяжения. Ревзилла фото.

Шаг 8. Опустите крышку троса сцепления

.
ЛАДНО ЛАДНО. Ты закончил(а). Хотя волнение от того, чтобы вернуться к грохоту по шоссе и запугиванию тех, кто рычит меньше (например, львов, динозавров и огнедышащих мифических крылатых зверей), может быть огромным, не забудьте перед этим вернуть на место крышку муфты троса. .

Совет 3: По мере того, как эти кусочки резины стареют, они становятся немного цепкими. Ударьте основание порцией силикона, чтобы сделать этот процесс более гладким.

Быстрый впрыск силикона под крышку регулятора троса сцепления облегчает возвращение в исходное положение. Ревзилла фото.

Заключение

Регулировка сцепления на вашем Harley Big Twin — это относительно простая задача, которая может помочь вам создать ощущение, которое вам нравится, и при этом сэкономить несколько долларов, поскольку вам не нужно сдавать свой велосипед в магазин каждый раз, когда вам нужно сделать несколько регулировок. настройки. В конце концов, этот процесс занимает меньше времени, чем заказ пиццы, за которой вы потом захотите сесть и насладиться. Так что возьмите ручные инструменты, приготовьте силиконовый спрей и спланируйте доставку сыра и пепперони соответственно.

О да, и если у вас есть какие-либо вопросы, не стесняйтесь задавать вопросы нашим фанатам Gear! Мы здесь, чтобы помочь.
