Регулировка клапанов ямз 236 схема

РЕГУЛИРОВКА КЛАПАННОГО МЕХАНИЗМА двигателей ЯМЗ-236М2, ЯМЗ-238М2

Тепловой зазор в клапанном механизме обеспечивает герметичность посадки клапана на седло и компенсирует тепловое расширение деталей механизма при работе двигателя.

Величина теплового зазора у впускного и выпускного клапанов устанавливается одинаковой и регулируется в пределах

0,25-0,30 мм. При проверке на двигателе из-за биения сопрягаемых деталей распределительного механизма тепловые зазоры после проворачивания коленчатого вала должны укладываться в пределы 0,20-0,40 мм.

Тепловые зазоры регулировать на холодном двигателе или менее чем через 15 минут после его остановки.

При регулировке клапанного механизма и повторной проверке тепловых зазоров коромысла клапанов рекомендуется прижать:

– на головке правого ряда цилиндров коромысла выпускных клапанов – к торцу оси, впускных клапанов – к стопорному кольцу;

Рис. 15. Привод топливного насоса высокого давления:
1 – корпус топливного насоса высокого давления; 2 – муфта опережения впрыскивания; 3, 8 – пластины; 4 – болт крепления пластин к ведомой полумуфте; 5 – ведущая полумуфта; 6 – указатель начала подачи топлива; 7 – болт крепления пластин к фланцу ведущей полумуфты; 9 – гайка болта крепления пластин к фланцу ведущей полумуфты; 10 – центрирующая пластина; 11 – фланец полумуфты с пластинами; 12 – стяжной болт; 13 – ведомая полумуфта; 14 – болт крепления ведомой полумуфты; а – выступ-метка на фланец полумуфты; б – совмещение меток на указатели и муфте опережения впрыскивания.

– на головке левого ряда цилиндров коромысла выпускных клапанов – к стопорному кольцу, впускных клапанов -к торцу оси.

Выпускные клапаны правого ряда цилиндров расположены ближе к вентилятору, левого ряда цилиндров – к маховику.

1. Выключить подачу топлива.

2. Отвернуть болты крепления крышек головок

цилиндров и снять крышки.

3. Проверить динамометрическим ключом момент затяжки болтов крепления осей коромысел, который должен быть 120 – 150 Нм (12 – 15 кгсм).

4. Вращая коленчатый вал по часовой стрелке (со стороны вентилятора) ключом за болт крепления шкива или ломиком за отверстия в маховике и внимательно наблюдая за движением впускного клапана первого цилиндра, установить момент, когда он полностью поднимется (т.е. полностью закроется), после чего провернуть вал еще на 1/4-1/3 оборота. В это время в первом цилиндре происходит такт сжатия, и оба клапана этого цилиндра закрыты.

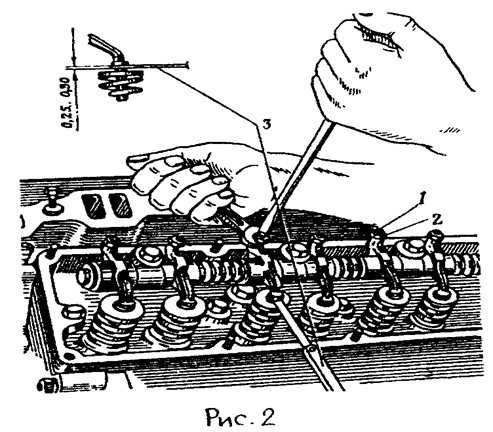

5. Вставив щуп в зазор между торцом клапана и носком коромысла, проверить зазоры у впускного и выпускного клапанов первого цилиндра и, если необходимо, отрегулировать их в пределах 0,25 – 0,30 мм.

6. Для регулировки зазоров отвернуть контргайку регулировочного винта (рис. 16), вставить в зазор щуп и, вращая винт отверткой, установить требуемый зазор (рис. 17). Придерживая винт отверткой, затянуть контргайку и проверить величину зазора. При правильно отрегулированном зазоре щуп толщиной 0,25 мм должен входить при легком нажиме, а толщиной 0,30 мм – с усилием.

7. Для регулировки зазоров клапанного механизма следующего цилиндра провернуть коленчатый вал в направлении вращения до момента полного закрытия впускного клапана регулируемого цилиндра и дополнительно провернуть еще на 1/4-1/3 оборота. Регулировку зазоров в каждом цилиндре производить, как указано в п.п. 5 и 6.

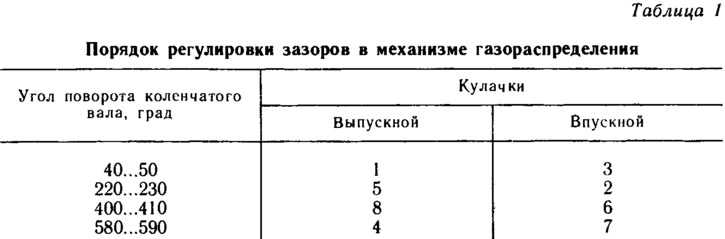

Клапанные зазоры рекомендуется регулировать в порядке работы цилиндров:

для двигателя ЯМЗ-236М2: для двигателя ЯМЗ-238М2:

1 – 4 – 2 – 5 – 3 – 6 1 – 5 – 4 – 2 – 6 – 3 – 7 – 8

8. После регулировки зазоров пустить двигатель и прослушать его работу. При появлении стука клапанов остановить двигатель и вновь проверить зазоры.

9. Установить и закрепить крышки головок цилиндров, проверить состояние прокладок. В месте прилегания крышек масло не должно подтекать.

Регулировка натяжения ремней дизеля ЯМЗ-236

Привод водяного насоса, компрессора и генератора ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 осуществляется клиновыми ремнями, от надежной работы которых зависит нормальная работа этих агрегатов.

Поэтому при повседневном уходе за двигателями предохранять ремни от попадания масла и топлива, контролировать их натяжение и регулировать его.

Особенно тщательно проверять натяжение ремней в течение первых 50 часов работы двигателя, так как в это время происходит их наибольшая вытяжка.

Натяжение ремней должно быть всегда нормальным, поскольку как излишнее, так и недостаточное натяжение приводит к преждевременному выходу их из строя.

Кроме того, чрезмерное натяжение ремня привода водяного насоса ЯМЗ-236 может послужить причиной разрушения подшипников насоса.

Нормально натянутый ремень водяного насоса при нажатии на середину длинной ветви с усилием 40 Н (4 кгс) прогибается на 7–12 мм или 10–15 мм (рис. 1), а ремень компрессора – на 4 – 8 мм на короткой ветви (рис. 3).

Натяжение ремней привода генератора автомобилей Урал, Маз, трактора Т-150 проверять нажатием с усилием 40 Н (4 кгс) на середину ветви каждого ремня , при этом ремни привода генератора должны прогибаться на 10 – 15 мм.

Если ремни прогибаются больше или меньше указанного, отрегулировать их натяжение.

Натяжение ремня водяного насоса двигателей ЯМЗ-236НЕ, НЕ2, БЕ, БЕ2 регулировать натяжным устройством, для чего:

– ослабить болты крепления рычага кронштейна натяжного приспособления;
– при помощи воротка Ø12 мм, вставленного в отверстие рычага кронштейна натяжного приспособления, произвести натяжение ремня;
– не ослабляя усилие натяжения затянуть болты крепления рычага кронштейна натяжного приспособления;
– проверить натяжение ремня.

Рис. 1 – Проверка натяжения ремня водяного насоса двигателей ЯМЗ-236

Рис. 2 – Снятие регулировочных прокладок

Натяжение ремня водяного насоса двигателей ЯМЗ-236 регулируйте прокладками. Для натяжения ремня отверните гайки крепления боковины шкива и снимите одну-две регулировочные прокладки (рис. 2).

Прокладки поставьте на наружную сторону боковины и последовательно, в несколько приемов, заверните гайки, проворачивая шкив после подтяжки каждой райки. Затем проверьте правильность натяжения ремня.

При замене старого ремня новым все прокладки поставьте между ступицей и съемной боковиной шкива и отрегулируйте натяжение ремня, как указано выше.

Натяжение ремня компрессора двигателя ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 регулировать натяжным устройством.

Перед регулировкой отвернуть контргайку на один оборот, гайку крепления оси шкива натяжного устройства – на половину оборота и гайку болта-натяжителя – на два оборота.

Вращая болт-натяжитель, отрегулировать натяжение ремня. После регулировки затянуть гайку и контргайку крепления оси моментом 120…150 Нм (12…15 кг/см) и гайку болта-натяжителя моментом 10…20 Нм (1…2 кг/см), при большем моменте затяжки будет нарушена регулировка из-за перемещения оси шкива.

Рис. 3 – Проверка натяжения ремня компрессора ЯМЗ-236

Рис. 4 – Проверка натяжения ремня генератора ЯМЗ-236

Натяжение ремня привода генератора регулировать перемещением генератора относительно оси его крепления.

Перед регулировкой ослабить затяжку болтов крепления генератора, гайку крепления планки генератора и болт крепления генератора к планке.

После регулировки надежно закрепить генератор. При увеличенной вытяжке и обрыве хотя бы одного из ремней привода генератора заменить комплектом оба ремня для обеспечения равномерной нагрузки на них.

Подтяжка крепления головки блока цилиндров дизелей ЯМЗ-236

Проверить момент затяжки гаек шпилек крепления головок цилиндров ЯМЗ-236 тарированным ключом в холодном состоянии двигателя и, при необходимости, подтянуть их до момента 235…255 Нм (24…26 кг/см). Затяжку гаек производить в последовательности, показанной на рис. 18, в порядке возрастания номеров.

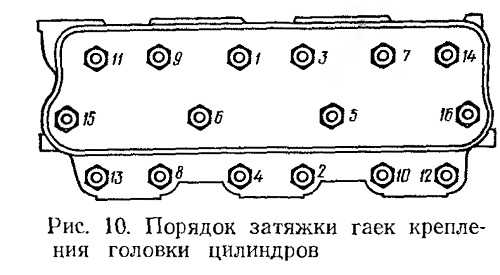

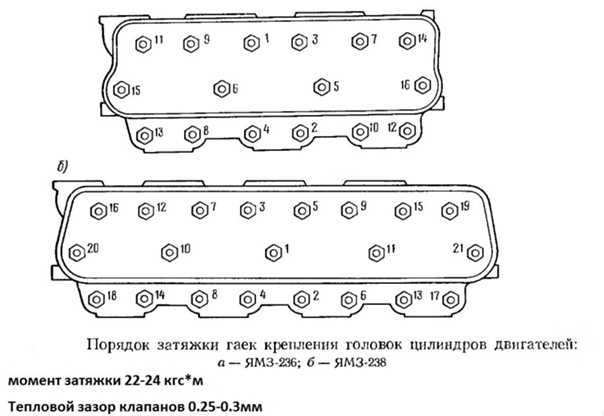

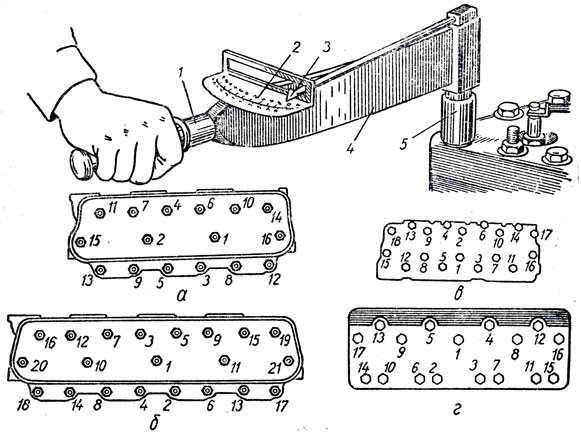

Рис. 5 – Порядок затяжки гаек шпилек крепления головок цилиндров ЯМЗ-236

После подтяжки гаек шпилек крепления головок цилиндров ЯМЗ-236 отрегулировать тепловые зазоры в клапанном механизме и установить крышки головок цилиндров.

Регулировка зазоров в клапанов двигателя ЯМЗ-236

Тепловые зазоры в клапанном механизме ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 предназначены для обеспечения герметичной посадки клапана на седло при расширении деталей привода клапанов во время работы двигателя.

Величина теплового зазора у впускного и выпускного клапанов устанавливается одинаковой и регулируется в пределах 0,25…0,30 мм.

При повторной проверке зазоров после прокрутки коленчатого вала отрегулированного двигателя возможно изменение их до пределов 0,20…0,35 мм из-за погрешности формы и расположения поверхностей деталей распределительного механизма, что является допустимым.

При слишком больших тепловых зазорах уменьшается высота подъема клапанов ЯМЗ-236, вследствие чего ухудшаются наполнение и очистка цилиндров, растут ударные нагрузки и увеличивается износ деталей газораспределительного механизма.

При очень малых зазорах в результате теплового расширения деталей газораспределительного механизма ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 не обеспечивается плотное прилегание клапанов к седлам, нарушаются газодинамические процессы в цилиндрах двигателя, ухудшаются мощностные и технико-экономические показатели двигателя.

Кроме того, уменьшение зазора в приводе выпускных клапанов может привести к перегреву клапанов и их прогару. Тепловые зазоры регулировать на холодном двигателе или не ранее, чем через 1 час после его остановки.

При регулировке тепловых зазоров и повторной их проверке коромысла клапанов ЯМЗ-236 рекомендуется прижать:

– на головке правого ряда цилиндров ЯМЗ-236 коромысла выпускных клапанов к торцу оси, впускных клапанов – к упорной шайбе;
– на головке левого ряда цилиндров ЯМЗ-236 коромысла выпускных клапанов к упорной шайбе, впускных клапанов – к торцу оси.

Выпускные клапаны ЯМЗ-236 правого ряда цилиндров расположены ближе к вентилятору, левого ряда цилиндров – к маховику.

– Выключить подачу топлива.
– Отвернуть болты крепления крышек головок цилиндров и снять крышки.
– Проверить момент затяжки болтов крепления осей коромысел, который должен быть 120…150 Нм (12…15 кг/см).
– Проворачивая коленчатый вал по часовой стрелке (при виде со стороны вентилятора) спереди ключом за болт крепления шкива или сзади ломиком за маховик через люк в нижней части картера маховика, используя отверстия в маховике (рис. 6), установить момент, когда впускной клапан первого цилиндра полностью поднимется (то есть закроется).
– Продолжая вращать коленчатый вал, провернуть его еще примерно на 1/3 оборота (≈120º). Это положение коленчатого вала соответствует такту сжатия в первом цилиндре и оба клапана этого цилиндра будут закрыты.

Рис. 6 – Проворачивание коленчатого вала ЯМЗ-236

– Проверить щупом зазор между торцом клапана и носком коромысла у впускного и выпускного клапанов первого цилиндра и, при необходимости, отрегулировать.

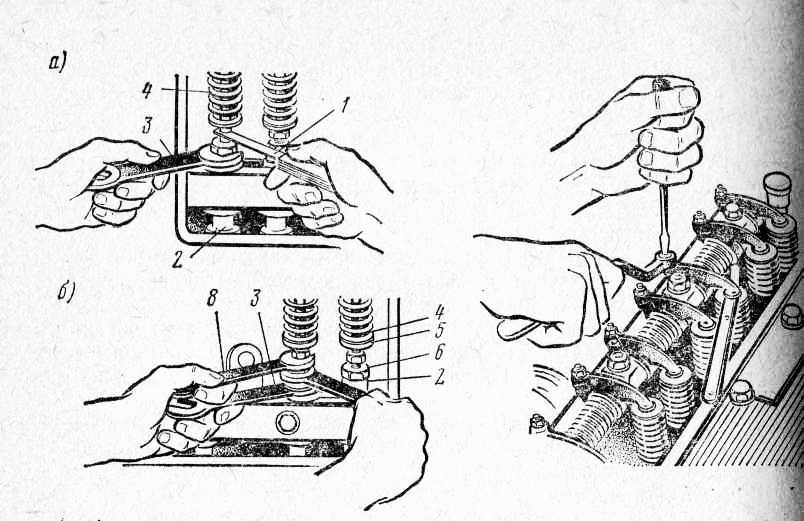

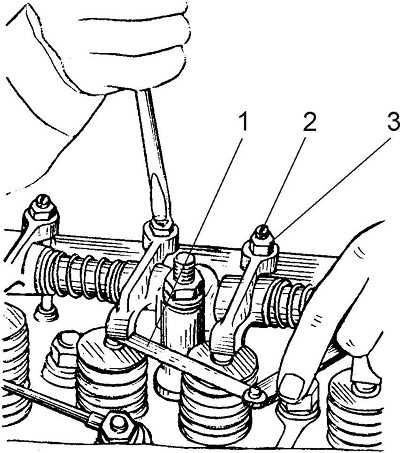

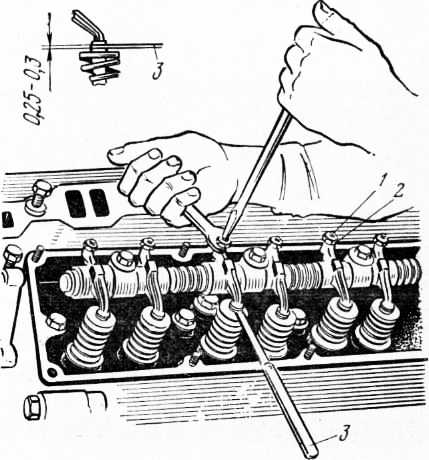

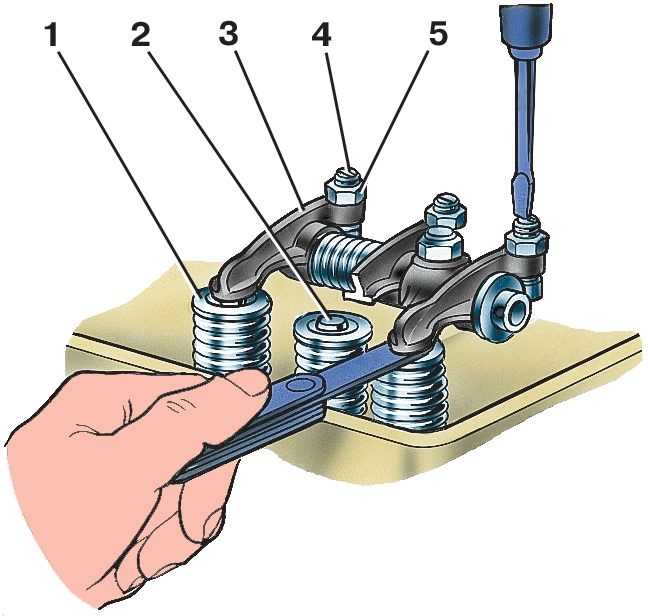

Рис. 7 – Регулировка зазора клапанного механизма ЯМЗ-236

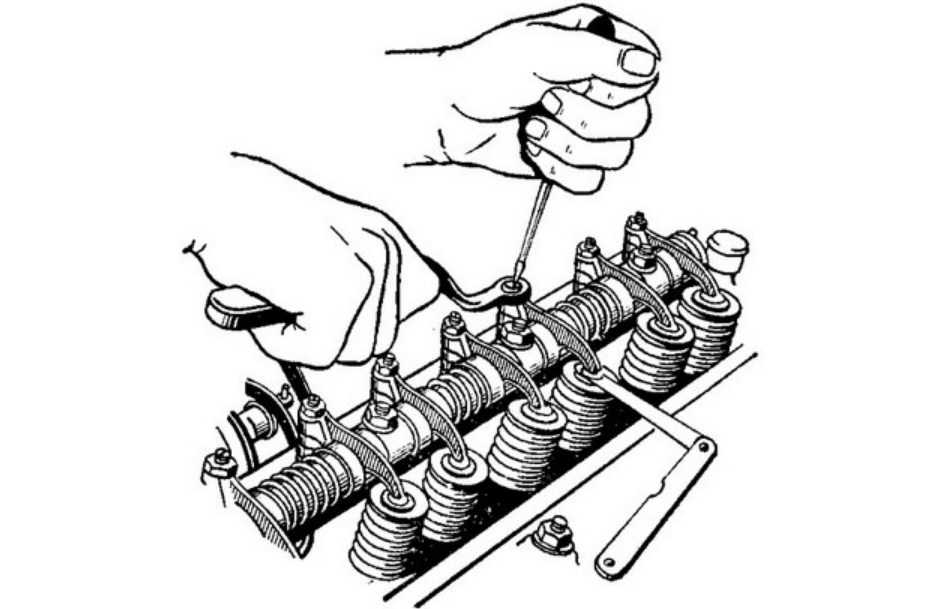

– Для регулировки зазоров отвернуть гайку регулировочного винта, вставить в зазор щуп и, вращая винт отверткой (рис.20), установить зазор 0,25…0,30 мм.

– Придерживая винт отверткой, затянуть гайку и проверить величину зазора. При правильно отрегулированном зазоре щуп толщиной 0,25 мм должен входить при легком нажиме, толщиной 0,30 мм – с усилием.

Для регулировки зазоров клапанного механизма ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 остальных цилиндров провертывать коленчатый вал в том же направлении до полного закрытия впускного клапана регулируемого цилиндра и дополнительно еще на 1/3 оборота. Зазоры регулировать как указано выше.

Регулировку зазоров по цилиндрам ЯМЗ-236 рекомендуется проводить в соответствии с порядком их работы 1–4–2–5–3–6.

После окончания регулировки зазоров запустить двигатель и прослушать его работу. Стуков в клапанном механизме не должно быть. В случае наличия характерного стука клапанов остановить двигатель и регулировку зазоров повторить.

Поставить и закрепить крышки головок цилиндров, проверить состояние прокладок. В месте прилегания крышек масло не должно подтекать.

Все необходимые детали можно приобрести в нашем каталоге

Во время работы двигатель автомобиля подвергается интенсивным механическим нагрузкам, а трение отдельных компонентов друг об друга способствует выработке тепловой энергии. Эта физическая особенность стала главной причиной того, что между рабочими поверхностями в приводе должно быть небольшое расстояние. Компоненты такого механизма не должны быть герметичными, так как во время трения металл начинает расширяться, и стенки разных деталей не должны оказывать друг на друга ударное воздействие. Важно, чтобы при сильном нагреве все детали продолжали движение и сохраняли нормальный рабочий ритм. Клапаны ЯМЗ 236 необходимо регулировать при интенсивной эксплуатации оборудования, это один из обязательных пунктов при профилактическом ремонте.

После периода эксплуатации возникает необходимость в регулировке клапанов, которую можно произвести самостоятельно. Данные манипуляции помогут сохранить рабочие параметры двигателя на длительный срок, поэтому во время диагностики обязательно проверяется работа клапанов и общее состояние цилиндров.

Важность своевременной регулировки

Небольшое расстояние между компонентами – это обязательное требование для нормальной работы привода, но данный параметр предстоит выставить вручную и соблюсти все требования. Если зазор превышает установленные нормы, нарушается распределение газов внутри механизма, которое затрудняет открытие клапанов. Одновременно с этим возрастает нагрузка на сальники клапанов ЯМЗ 236, а износ деталей ускоряется. В том случае, когда зазор слишком маленький, клапан закрывается неплотно, что приводит к быстрому перегреву двигателя. Помимо этого, неплотное закрытие снижает герметичность камеры сгорания, а рабочие фаски подвергаются усиленному износу.

Впускной клапан ЯМЗ 236 при закрытии должен быть герметичным, чтобы контролировать поток вырабатываемых газов, поэтому даже небольшой дефект увеличивает нагрузку на весь двигатель. Повышение температуры внутри механизма привода влияет на все детали, а степень ударной нагрузки на все рабочие поверхности возрастает в несколько раз.

Регулировка клапана на ЯМЗ 236: принципы и особенности

Размеры зазоров не должны отличаться друг от друга, разрешенный диапазон составляет 0,25-0,30 мм. Регулировка производится в установленном диапазоне и не должна превышать допустимых значений. В некоторых случаях после настройки данные параметры могут поменяться после движения коленчатого вала, но зазоры должны быть не меньше 0,2 мм и не больше 0,35 мм. Максимально допустимое значение – 0,4 мм – может появиться вследствие интенсивной эксплуатации, но как только размер зазора превысил эту планку, необходимо произвести регулировку.

Обязательным требованием является проведение настройки клапанного привода на холодном двигателе. Тепловое расширение способно деформировать стенки рабочих механизмов, и выставить зазор нужной величины практически невозможно. Если регулировку нужно произвести быстро, приступать к работам можно только через 15 минут после того, как двигатель был выключен. К этому моменту механизм успеет остыть, и появится возможность получить точные измерительные данные зазоров, которыми обладает обратный клапан ЯМЗ 236.

Этапы проведения регулировки

Регулировка клапанов ЯМЗ 236 проводится ручным способом и не требует специальных инструментов, а для подготовки механизма к последующему ремонту потребуется сделать следующее:

Отключите подачу топлива. Для полного перекрытия подачи используется скоба регулятора, данное действие необходимо для соблюдения требований пожарной безопасности.
Откройте механизм для ручной настройки. Привод с цилиндрами закрыт специальными крышками, которые предстоит полностью снять. Для этого раскрутите гайки, которые удерживают крышку, и полностью снимите все крепежные элементы. Прокладка клапанной крышки ЯМЗ 236, которые перекрывает доступ к зазорам и может помешать нормальной работе, должна быть устранена.
Проверьте состояние затяжки. Теперь необходимо провести диагностику момента затяжки на креплениях, которые удерживают ось коромысла. Чтобы получить точные данные, нужно использовать специальный диномометрический ключ, а снятые показания не должны превышать границы разрешенного диапазона 12-15 кГм.
Механическая прокрутка. Вал предстоит поворачивать по часовой стрелке относительно вентилятора. Чтобы запустить движение, можно использовать лом или ключ на 32 мм, которым проворачивают болт на шкиве вала. Когда движение запущено, обратите внимание на крышку клапана, которая начнет медленно закрываться. В момент, когда крышка полностью закрылась, можно приступать к последующей настройке. В таком положении вал проворачивается еще на четверть оборота в направлении своего движения.
Проверка зазоров. После того, как крышки полностью закрылись, используйте щуп для проверки зазоров. Проверьте расстояние между стенками деталей у цилиндра, который вы регулировали по движению вала. Полученные показания нужно сравнить с установленными допущениями, если они реальные цифры значительно отличаются, то следует произвести регулировку.

Редукционный клапан ЯМЗ 236 регулируется по следующей схеме:

Подготовка. Сначала ослабьте контрольную гайку на винте, но не следует снимать ее полностью, поэтому во время работы двигается только гайка, а винт остается в неподвижном состоянии.
Замер. Полученный зазор измеряем щупом с толщиной не более 0,25 мм, теперь вращайте винт до соприкосновения стенок с щупом.
Закрытие. После того, как полученный зазор получил требуемый размер, затяните контрольную гайку, придерживая винт.

На последнем этапе нужно проверить результаты регулировки клапанов ЯМЗ 236. Чтобы убедиться в правильности настроек, снова возьмите щуп на 0,25 мм и вставьте его в зазор. Он должен входить свободно, но не болтаться из стороны в сторону. В качестве последней проверки можно использовать щуп с толщиной 0,30 мм и снова вставить его в зазор. Если вы правильно выставили размер, такой щуп тоже войдет в отверстие, но будет плотно прижиматься к стенкам.

Клапанной механизм на ЯМЗ 236 состоит из ряда цилиндров, а регулировке подвергается каждый цилиндр в отдельности. Одновременно можно работать с двумя клапанами, но двигаться нужно с краев к центру. Процесс регулировки клапанов ЯМЗ 236 не так сложен, как может показаться поначалу, а после нескольких пробных процедур вы сможете произвести такие работы самостоятельно.

Операции по регулировке дизельного двигателя ЯМЗ-236

________________________________________________________________

Операции по регулировке дизельного двигателя ЯМЗ-236

Регулировка натяжения ремней дизеля ЯМЗ-236

Привод водяного насоса, компрессора и генератора ЯМЗ-236 автомобилей
Урал, Маз, трактора Т-150
осуществляется клиновыми ремнями, от надежной работы которых зависит
нормальная работа этих агрегатов.

Поэтому при повседневном уходе за двигателями предохранять ремни от
попадания масла и топлива, контролировать их натяжение и
регулировать его.

Особенно тщательно проверять натяжение ремней в течение первых 50
часов работы двигателя, так как в это время происходит их наибольшая
вытяжка.

Натяжение ремней должно быть всегда нормальным, поскольку как
излишнее, так и недостаточное натяжение приводит к преждевременному
выходу их из строя.

Кроме того, чрезмерное натяжение ремня привода водяного насоса
ЯМЗ-236 может послужить причиной разрушения подшипников насоса.

Нормально натянутый ремень водяного насоса при нажатии на середину
длинной ветви с усилием 40 Н (4 кгс) прогибается на 7–12 мм или
10–15 мм (рис. 14), а ремень компрессора – на 4 – 8 мм на короткой
ветви (рис. 16).

Натяжение ремней привода генератора автомобилей Урал, Маз, трактора
Т-150 проверять нажатием с усилием
40 Н (4 кгс) на середину ветви каждого ремня (рис. 4), при этом
ремни привода генератора должны прогибаться на 10 – 15 мм.

Если ремни прогибаются больше или меньше указанного, отрегулировать
их натяжение.

Натяжение ремня водяного насоса двигателей ЯМЗ-236НЕ, НЕ2, БЕ, БЕ2
регулировать натяжным устройством, для чего:

— ослабить болты крепления рычага кронштейна натяжного
приспособления;

— при помощи воротка Ø12 мм, вставленного в отверстие рычага
кронштейна натяжного приспособления, произвести натяжение ремня;

— не ослабляя усилие натяжения затянуть болты крепления рычага
кронштейна натяжного приспособления;

— проверить натяжение ремня.

Рис.14. Проверка натяжения ремня водяного насоса двигателей ЯМЗ-236

Рис.15. Снятие регулировочных прокладок

Натяжение ремня водяного насоса двигателей ЯМЗ-236 регулируйте
прокладками. Для натяжения ремня отверните гайки крепления боковины
шкива и снимите одну-две регулировочные прокладки (рис. 15).

Прокладки поставьте на наружную сторону боковины и последовательно,
в несколько приемов, заверните гайки, проворачивая шкив после
подтяжки
каждой райки. Затем проверьте правильность натяжения ремня.

При замене старого ремня новым все прокладки поставьте между
ступицей и съемной боковиной шкива и отрегулируйте натяжение ремня,
как указано
выше.

Натяжение ремня компрессора двигателя ЯМЗ-236 автомобилей Урал, Маз,
трактора Т-150 регулировать
натяжным
устройством.

Перед регулировкой отвернуть контргайку на один оборот, гайку
крепления оси шкива натяжного устройства – на половину оборота и
гайку болта-натяжителя – на два оборота.

Вращая болт-натяжитель, отрегулировать натяжение ремня. После
регулировки затянуть гайку и контргайку крепления оси моментом
120…150 Нм
(12…15 кг/см) и гайку болта-натяжителя моментом 10…20 Нм (1…2
кг/см), при большем моменте затяжки будет нарушена регулировка из-за
перемещения оси шкива.

Рис.16. Проверка натяжения ремня компрессора ЯМЗ-236

Рис.17. Проверка натяжения ремня генератора ЯМЗ-236

Натяжение ремня привода генератора регулировать перемещением
генератора относительно оси его крепления.

Перед регулировкой ослабить затяжку болтов крепления генератора,
гайку крепления планки генератора и болт крепления генератора к
планке.

После регулировки надежно закрепить генератор. При увеличенной
вытяжке и обрыве хотя бы одного из ремней привода генератора
заменить
комплектом оба ремня для обеспечения равномерной нагрузки на них.

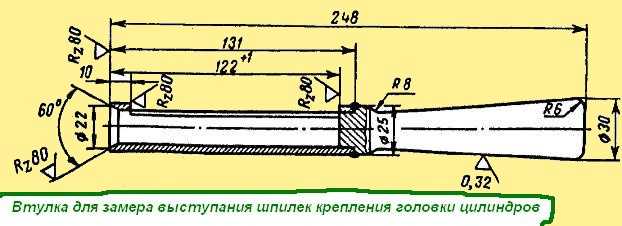

Подтяжка крепления головки блока цилиндров
дизелей ЯМЗ-236

Проверить момент затяжки гаек шпилек крепления головок цилиндров
ЯМЗ-236 тарированным ключом в холодном состоянии двигателя и, при
необходимости, подтянуть их до момента 235…255 Нм (24…26 кг/см).
Затяжку гаек производить в последовательности, показанной на рис.
18, в
порядке возрастания номеров.

Рис.18. Порядок затяжки гаек шпилек крепления головок цилиндров ЯМЗ-236

После подтяжки гаек шпилек крепления головок цилиндров ЯМЗ-236
отрегулировать тепловые зазоры в клапанном механизме и установить
крышки
головок цилиндров.

Регулировка зазоров в клапанов двигателя ЯМЗ-236

Тепловые зазоры в клапанном механизме ЯМЗ-236 автомобилей Урал, Маз,
трактора Т-150 предназначены для
обеспечения герметичной посадки клапана на седло при расширении
деталей привода клапанов во время работы двигателя.

Величина теплового зазора у впускного и выпускного клапанов
устанавливается одинаковой и регулируется в пределах 0,25…0,30 мм.

При повторной проверке зазоров после прокрутки коленчатого вала
отрегулированного двигателя возможно изменение их до пределов
0,20…0,35 мм
из-за погрешности формы и расположения поверхностей деталей
распределительного механизма, что является допустимым.

При слишком больших тепловых зазорах уменьшается высота подъема
клапанов ЯМЗ-236, вследствие чего ухудшаются наполнение и очистка
цилиндров, растут ударные нагрузки и увеличивается износ деталей
газораспределительного механизма.

При очень малых зазорах в результате теплового расширения деталей
газораспределительного механизма ЯМЗ-236 автомобилей Урал, Маз,
трактора Т-150 не обеспечивается плотное
прилегание клапанов к седлам, нарушаются газодинамические процессы в
цилиндрах двигателя, ухудшаются мощностные и технико-экономические
показатели двигателя.

Кроме того, уменьшение зазора в приводе выпускных клапанов может
привести к перегреву клапанов и их прогару. Тепловые зазоры
регулировать на
холодном двигателе или не ранее, чем через 1 час после его
остановки.

При регулировке тепловых зазоров и повторной их проверке коромысла
клапанов ЯМЗ-236 рекомендуется прижать:

— на головке правого ряда цилиндров ЯМЗ-236 коромысла выпускных
клапанов к торцу оси, впускных клапанов – к упорной шайбе;

— на головке левого ряда цилиндров ЯМЗ-236 коромысла выпускных
клапанов к упорной шайбе, впускных клапанов – к торцу оси.

Выпускные клапаны ЯМЗ-236 правого ряда цилиндров расположены ближе к
вентилятору, левого ряда цилиндров – к маховику.

Последовательность регулировки:

— Выключить подачу топлива.

— Отвернуть болты крепления крышек головок цилиндров и снять крышки.

— Проверить момент затяжки болтов крепления осей коромысел, который
должен быть 120…150 Нм (12…15 кг/см).

— Проворачивая коленчатый вал по часовой стрелке (при виде со
стороны вентилятора) спереди ключом за болт крепления шкива или
сзади ломиком за
маховик через люк в нижней части картера маховика, используя
отверстия в маховике (рис. 19), установить момент, когда впускной
клапан первого
цилиндра полностью поднимется (то есть закроется).

— Продолжая вращать коленчатый вал, провернуть его еще примерно на
1/3 оборота (≈120º). Это положение коленчатого вала соответствует
такту
сжатия в первом цилиндре и оба клапана этого цилиндра будут закрыты.

Рис.19. Проворачивание коленчатого вала ЯМЗ-236

— Проверить щупом зазор между торцом клапана и носком коромысла у
впускного и выпускного клапанов первого цилиндра и, при
необходимости,
отрегулировать.

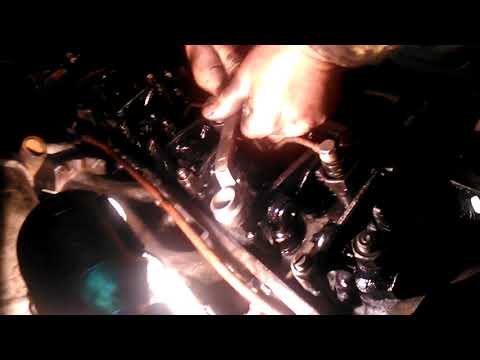

Рис.20. Регулировка зазора клапанного механизма ЯМЗ-236

— Для регулировки зазоров отвернуть гайку регулировочного винта,
вставить в зазор щуп и, вращая винт отверткой (рис. 20), установить
зазор 0,25…0,30
мм.

— Придерживая винт отверткой, затянуть гайку и проверить величину
зазора. При правильно отрегулированном зазоре щуп толщиной 0,25 мм
должен
входить при легком нажиме, толщиной 0,30 мм – с усилием.

Для регулировки зазоров клапанного механизма ЯМЗ-236 автомобилей
Урал, Маз, трактора Т-150
остальных
цилиндров провертывать коленчатый вал в том же направлении до
полного закрытия впускного клапана регулируемого цилиндра и
дополнительно еще
на 1/3 оборота. Зазоры регулировать как указано выше.

Регулировку зазоров по цилиндрам ЯМЗ-236 рекомендуется проводить в
соответствии с порядком их работы 1–4–2–5–3–6.

После окончания регулировки зазоров запустить двигатель и прослушать
его работу. Стуков в клапанном механизме не должно быть. В случае
наличия характерного стука клапанов остановить двигатель и
регулировку зазоров повторить.

Поставить и закрепить крышки головок цилиндров, проверить состояние
прокладок. В месте прилегания крышек масло не должно подтекать.

___________________________________________________________________

ТНВД Д-245 — устройство и регулировки
ГРМ и клапаны Д-245
Система смазки двигателя Д-245
Детали топливной системы Д-245
Операции по регулировке ЯМЗ-236
Операции по разборке и установке ТНВД ЯМЗ-236
Система охлаждения и система смазки ЯМЗ-238
ТНВД ЯМЗ-238
Характеристики Cummins ISBe, ISLe, ISB, QSB

___________________________________________________________________

Ремонт и замена коленвала Cummins ISBe, ISLe, ISB
Ремонт блока цилиндров Камминз ISBe, ISLe, QSB
Шатунно-поршневая группа Cummins ISBe, ISLe, ISB
Система охлаждения дизеля ISF 2.8
Блок цилиндров и поршни дизеля ISF 2. 8
Компоненты топливной системы Cummins ISF 3.8
Система смазки двигателя Камминз 3.8
Система охлаждения Cummins ISF 3.8
Головка блока цилиндров ЯМЗ-7511
Блок цилиндров ЯМЗ-7511
Коленвал дизеля ЯМЗ-7511

Как отрегулировать клапана на ямз 236

Работающий двигатель подвергается механическим воздействиям. В конструкции используются движущиеся части, которые силой трения вырабатывают дополнительную теплоту.

Найдено инженерное решение — создание небольшого расстояния между отдельными рабочими поверхностями. Также не допускается герметичности. Известно, что любое тело при нагревании расширяется, что могло бы вызвать нежелательные механические воздействия рабочих элементов друг на друга.

цель состоит в сохранении рабочего ритма даже в условиях сильного нагрева отдельных деталей.

Постоянное использование ЯМЗ 236 требует регулировки клапанов чтобы сохранить высокие эксплуатационные характеристики двигателя.

Расстояние между компонентами — обязательное требование. Данный параметр устанавливается руками. При этом, необходимо соблюсти все правила.

Даже небольшой дефект многократно усиливает нагрузку на весь механизм и приводит к более быстрому износу оборудования. Герметичное закрытие впускного клапана — обязательное требование для продления срока службы двигателя. В противном случае, эксплуатационный срок двигателя многократно снижается.

Главное правила регулировки клапанов на ЯМЗ 236 — обязательное соблюдение зазоров в установленных пределах, которые составляют 0,25-0,30 мм. Нарушение этого правила недопустимо. При этом, размеры зазоров не должны отличаться друг от друга.

В ряде случаев после начала работы коленчатого вала установленные настройки могут измениться. Но и в этом случае сохраняется требование сохранения установленных диапазонов.

Теоретически допускается ситуация, когда в результате долгой и частой нагрузки на двигатель размер зазора увеличивается до показателя 0.4 мм. Не рекомендуется доводить до такого состояния, но при таком показателе теоретически возможна работа устройства. Однако, как только размер зазора превысил указанное число необходимо внести корректировку руками.

Даже при максимально быстрой работе, можно вносить изменения только спустя пятнадцать минут после того, как двигатель будет выключен.

Главное удобство регулировки в том, что не требуется никаких дополнительных устройств. Все делается руками.

Таким образом, клапан в ЯМЗ 236 регулируется в три шага. Сначала происходит подготовительный этап, который заключается в ослаблении контрольной гайки. Затем происходит замер щупом до того момента, пока показатель не будет равен 0.25 мм. Только после этого можно крутить винт.

Завершающий этап заключается в установке требуемых значений и закрытии контрольной гайки.

Впрочем, на этом этапе осуществляется контрольная деятельность. Необходимо убедиться в том, что зазоры установлены совершенно правильно и, что размер не превышает установленных пределов. Делается это с помощью щупа на 0.25 мм. Просто вставьте его в зазор. Если он свободно погружается и при этом не ходит от одной стенки к другой, то все нормально.

На ЯМЗ 236 можно увидеть сложный клапанный механизм. Здесь перед глазами механика предстанет ряд цилиндров. Нужно отрегулировать каждый и все это сделать в ручном режиме. Допускается одновременная работа не более чем с двумя клапанами одновременно. При этом важен порядок. Начинать работу следует с края, а затем двигаться в сторону центра.

Источник: https://automotiv5.ru/blog/prostye-pravila-regulirovki-klapanov-na-yamz-236/

Важность своевременной регулировкиРегулировка клапана на ЯМЗ 236: принципы и особенностиЭтапы проведения регулировки

Компоненты такого механизма не должны быть герметичными, так как во время трения металл начинает расширяться, и стенки разных деталей не должны оказывать друг на друга ударное воздействие. Важно, чтобы при сильном нагреве все детали продолжали движение и сохраняли нормальный рабочий ритм.

Клапаны ЯМЗ 236 необходимо регулировать при интенсивной эксплуатации оборудования, это один из обязательных пунктов при профилактическом ремонте.

Одновременно с этим возрастает нагрузка на сальники клапанов ЯМЗ 236, а износ деталей ускоряется. В том случае, когда зазор слишком маленький, клапан закрывается неплотно, что приводит к быстрому перегреву двигателя.

В некоторых случаях после настройки данные параметры могут поменяться после движения коленчатого вала, но зазоры должны быть не меньше 0,2 мм и не больше 0,35 мм.

Максимально допустимое значение – 0,4 мм – может появиться вследствие интенсивной эксплуатации, но как только размер зазора превысил эту планку, необходимо произвести регулировку.

Если регулировку нужно произвести быстро, приступать к работам можно только через 15 минут после того, как двигатель был выключен.

К этому моменту механизм успеет остыть, и появится возможность получить точные измерительные данные зазоров, которыми обладает обратный клапан ЯМЗ 236.

Источник: http://b2b.rumotors.com/review/ne-znaete-kak-otregulirovat-klapany-na-dvigatele-yamz-236-rasskazhem

Регулировка клапанов ЯМЗ 236 — выставление зазоров

РЕГУЛИРОВКА КЛАПАННОГО МЕХАНИЗМА двигателей ЯМЗ-236М2, ЯМЗ-238М2

Тепловые зазоры регулировать на холодном двигателе или менее чем через 15 минут после его остановки.

Рис. 15. Привод топливного насоса высокого давления: 1 – корпус топливного насоса высокого давления; 2 – муфта опережения впрыскивания; 3, 8 – пластины; 4 – болт крепления пластин к ведомой полумуфте; 5 – ведущая полумуфта; 6 – указатель начала подачи топлива; 7 – болт крепления пластин к фланцу ведущей полумуфты; 9 – гайка болта крепления пластин к фланцу ведущей полумуфты; 10 – центрирующая пластина; 11 – фланец полумуфты с пластинами; 12 – стяжной болт; 13 – ведомая полумуфта; 14 – болт крепления ведомой полумуфты; а – выступ-метка на фланец полумуфты; б – совмещение меток на указатели и муфте опережения впрыскивания.

1. Выключить подачу топлива.

2. Отвернуть болты крепления крышек головок

цилиндров и снять крышки.

Клапанные зазоры рекомендуется регулировать в порядке работы цилиндров:

для двигателя ЯМЗ-236М2: для двигателя ЯМЗ-238М2:

1 – 4 – 2 – 5 – 3 – 6 1 – 5 – 4 – 2 – 6 – 3 – 7 – 8

Регулировка натяжения ремней дизеля ЯМЗ-236

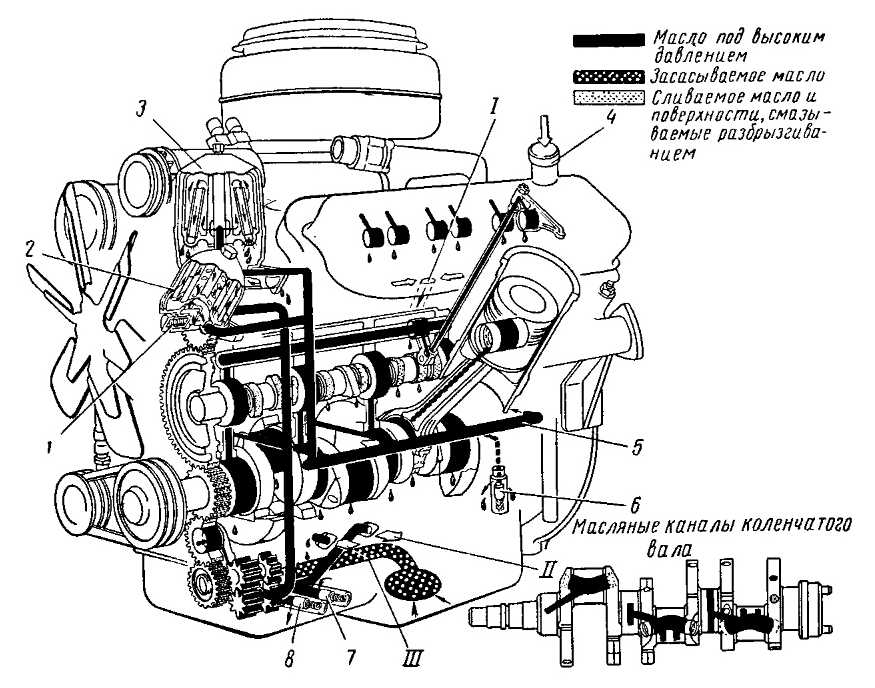

Особенности двигателя

ЯМЗ 236 был разработан в 50-е годы, и до сих пор устанавливается на более чем 40 моделях машин, в том числе военных, а также тракторах и китайских большегрузных тягачах. Незначительные изменения его технических параметров коснулись, в основном, турбонаддува, системы питания, а также выпуска газов. Они позволили повысить его мощность и экономичность, а также уменьшить уровень загрязнения выхлопных газов. ЯМЗ 236 заслужил признание автомобилистов благодаря:

простоте конструкции;
рациональному размещению каждого из компонентов;
высокой степени унифицированности его узлов.

Польза регулярной регулировки

Технические параметры ЯМЗ 236

Двигатель ЯМЗ 236 характеризуется:

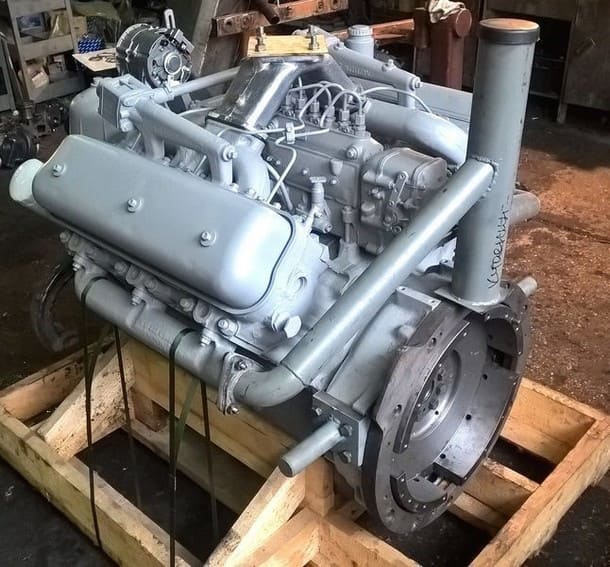

Двигатель ЯМЗ-236

объемом – более 11 л;
максимальной мощностью – до 420 л. с.;
степенью сжатия — 17,5;
жидкостным охлаждением;
верхним расположением клапанов;
ресурсным пробегом – 800 тыс. – 1 млн. км;
расходом топлива – до 25 л на 100 км;
эконормой – до Евро 4.

V-образное размещение шести цилиндров позволило уменьшить массу и длину агрегата, а, следовательно, и вес всего автомобиля. Относительно друг друга они расположены под прямым углом. Те элементы, которым необходим регулярный осмотр или регулировка, находятся перед цилиндрами или между ними.

Этапы регулировки

Главное удобство регулировки в том, что не требуется никаких дополнительных устройств. Все делается руками.

Для подготовки к регулировке выполните ряд шагов:

Завершающий этап заключается в установке требуемых значений и закрытии контрольной гайки.

Некоторые предпочитают двойную проверку. Можно дополнительно взять щуп на 0,30 мм и погрузить в зазор. Щуп должен свободно входить в отверстие, но при этом плотно прижиматься к стенкам.

Система питания двигателя

Система питания оборудована топливоподкачивающим насосом высокого и низкого давления с непосредственным впрыском воздушно-газовой смеси. Насос располагается между двумя рядами цилиндров. Вал насоса крутится с частотой, в два раза меньшей, чем коленчатый, и обеспечивает подачу порции топлива в точно рассчитанные моменты.

Система питания двигателя ЯМЗ-236

Блок отливается из высокопрочного чугуна. Для снятия температурных напряжений в металле и сохранения его точной конфигурации он обработан специальной техникой старения. Для размещения шатунного механизма камеры сгорания сдвинуты друг против друга на определенное расстояние.

Головки цилиндров имеют по два клапана, снабженных пружинами. Соединяясь с клапаном специальными замками, тарелки пружины обеспечивают его вращение. Клапанные седла изготавливают из сплавов чугуна, обладающих высокой жаропрочностью. Клапанная крышка отлита из стали, под ней находится прокладка-сэндвич.

В газораспределительном механизме применяются специальные качающиеся толкатели с роликами. Привод клапанов выполняется кулачками распределительного вала, штангами и коромыслами. Материалом служит:

для распредвала — углеродистая сталь;
толкателей – сталь, их получают методом штампования;
впускных клапанов – жаропрочная сталь;
выпускные – сварные, их тарелочки тоже выполнены из твердых сплавов.

Этапы проведения регулировки

Редукционный клапан ЯМЗ 236 регулируется по следующей схеме:

Источник

Корректировка параметров

Техобслуживание двигателя требует, в числе других операций, регулировки клапанов ЯМЗ 236. В конструкции клапанного механизма предусмотрены тепловые зазоры заданных размеров. Они призваны обеспечить достаточно плотную присадку клапанов в их седла.

Другая их задача состоит в компенсировании расширения деталей при температурном воздействии. Заводские настройки обоих клапанов предусматривают равные значения – по 0,25-0,3 мм. На изношенных двигателях возможно расширение до 0,4.

При превышении расчетного размера зазоров уменьшается подъем клапанов ЯМЗ 236, отчего:

снижается качество наполнения и последующего освобождения камеры от газов;
происходит рост действующих нагрузок;
наблюдается ускоренный износ всех элементов двигателя.

Лимб для контроля и регулировки тепловых зазоров клапанов ЯМЗ-236

Чересчур маленький зазор не обеспечивает:

плотного прилегания элементов;
качества газодинамических реакций;
мощностных параметров и достаточной экономичности двигателя.

Работы по обслуживанию клапанного механизма надо производить после охлаждения двигателя. Последовательность действий проста и понятна:

Схема соединений секций насоса с цилиндрами двигателя ЯМЗ-236

после отключения подачи топлива снимается крышка;
проверяется прочность затяжки винтов коромысел;
выполняется вращение коленчатого вала только по часовой стрелке до точки, при которой закрывается впускной клапан на первом цилиндре;
коленвал прокручивается еще на третью часть оборота, после чего щупом измеряется зазор в 1 цилиндре;
для остальных — процедура повторяется в том же порядке;
если необходимо, при закручивании контргайки регулировочного винта придерживают болт отверткой.

После корректировки зазоров проверяется степень изношенности прокладок. При необходимости их также следует заменить.

Важность своевременной регулировки

Универсальный и конкурентоспособный

Наверное, единственное предприятие в России, которое сегодня может выпускать конкурентоспособные дизельные силовые агрегаты для грузовых авто, а также для строительной техники – это Ярославский моторный завод.

Любой двигатель из линейки олицетворяет собой брутальность, надежность, неприхотливость в обслуживании и простоту. И чаще всего эти моторы показывают отличные возможности по интеграции в технику нового века.

Советы специалистов

Моментоскоп лучше всего сделать своими руками, чтобы прибор идеально подошел к двигателю. Создать устройство можно из нескольких трубок. При работе необходимо следить за плотностью постановки трубок и не допускать протечек.

Еще один важный момент – процесс накачивания солярки до момента появления в зоне видимости трубки. Накачивание производится путем вращения вала. Подъем топливной массы будет заметен во время прокручивания вала перед непосредственным подходом к элементам первого поршня. Вращение вала важно производить плавно и очень медленно.

Установка угла опережения

Искомая величина опережения находится рядом с особой отметкой. Муфта опережения впрыска топлива ЯМЗ 236 является местом нанесения этой риски. Нормальное значение равняется 20 или 18 пунктам. Сам угол топливной массы определяется по первичному цилиндру.

Контроль осуществляется с помощью обычного насоса. Так, им прорабатывают систему питания автомобильного двигателя, в обязательном порядке предварительно приоткрыв клапаны, сквозь которые из двигателя уходит воздух. После того, как воздушные массы вышли без остатка, пробки заворачивают. Далее следует подсоединить прибор моментоскоп к штуцерам специальной секции от топливного насоса. Перед проведением процедуры необходимо снять ТНВД цилиндра ямз 236.

Регулирование опережения производится таким образом:

скобу от рабочего силового аппарата переводят в рабочее состояние;
сливают из стеклянного сосуда все топливо до момента, когда объем жидкости будет достигать отметки в средней части трубки;
осторожно поворачивают коленвал.

Все движения нужно совершать строго по направлению кручения. Текущее расположение мениска в трубке необходимо постоянно наблюдать и контролировать. Резкий его подъем сигнализирует о начале пуска топлива определенной секцией. Линия, нанесенная на шкив, должна быть противоположной линии с числовыми метками. Процедура постановки угла требует особой точности до 1 значения.

Разновидности и эксплуатация

Количество силовых установок разработанных и выпущенных со времени, когда первый агрегат сошел с конвейера, большое количество, классификация по экологическим стандартам облегчает процесс.

Агрегат ЯМЗ 236М2 (Евро 0). Силовые агрегаты модификации выпускаются без наддува, соответствуют нормам Евро 0. Моторы монтируются на: шагающие эскалаторы, корабли, преобразователи и прочие установки. Двигатель ЯМЗ 236М2 имеет основные характеристики, аналогичные базовой модели. Отличия заключаются в навесном оборудовании.

Послесловие

Эксплуатируя автомобиль МАЗ не редко приходится серьезно напрягаться, многих из нас поджидает радикулит и тому подобные болезни. Поэтому, когда будете поднимать некоторые детали, помните о своем здоровье. В юности я ходил заниматься штангой, больших результатов не достиг, но запомнил слова тренера. Он говорил, что если хотите дружить со штангой, то тренируйте ноги. Ведь у среднего человека становой пресс тянет около 200 кг, потому нагружайте ноги держа прямой спину.

Головка блока двигателя ЯМЗ-238

Для справки, головка двигателя ЯМЗ-238 весит около 90 кг, а коленвал 120 кг. Детали отечественных двигателей легкостью не отличаются.

Однако, мне приходилось много раз снимать одному головку с двигателя ЯМЗ-238: то оторвешь ее от прокладки монтировкой, то за счет ног при прямой спине и вытянутых руках удается ее приподять со шпилек и переставить на колесо.

Надеюсь, что такие упражнения дались мне без ущерба для здоровья. Однако, бесспорно лучше такие детали перетаскивать вдвоем или используя подъемные маханизмы.

Как работает перепускной клапан ТНВД?

Перепускной клапан ТНВД находится в самом начале магистрали, которая отправляет остатки топлива в бак. Его задача — осуществлять сброс излишков топлива.

Перепускной клапан состоит из следующих деталей:

Принцип работы клапана следующий.

Когда силовой агрегат выключается, давление в системе питания падает. В этом случае пружина давит на клапан, тот поднимается и запирает отверстие доступа в сливной трубопровод.

Когда же двигатель запускается, давление в системе поднимается. Давлением топлива отжимается пружина, и клапан открывает путь для слива остатков солярки в магистраль «обратки».

После того как излишки топлива сброшены, давление падает и клапан снова закрывает магистраль.

Уход за системой питания дизелей ЯМЗ 236

Для того, чтобы мотор ЯМЗ 236 работал долго и бесперебойно, а эти силовые агрегаты при должном уходе способны пройти миллион километров и больше, ему требуется тщательный и бережный уход. Особое внимание при этом нужно уделить системе питания, как одной из самых важных систем данного силового агрегата.

Правила ухода за системой питания ЯМЗ 236, достаточно простые, и соблюдать их несложно.

Прежде всего, нужно тщательно следить за качеством топлива и всегда применять солярку, которая соответствует сезону эксплуатации. То есть нужно зимой использовать обязательно зимнюю солярку, а в районах крайнего севера — арктическую.

Другим важным элементом ухода за дизелем ЯМЗ 236 является своевременная очистка и промывка топливных фильтров и воздухоочистителя.

Также нужно не лениться, как можно чаще производить подтяжку всех соединений и креплений системы питания. При необходимости нужно своевременно удалять воздух из системы. Нужно не забывать ежедневно проверять уровень масла в картере топливного насоса и при снижении уровня, своевременно его доливать.

Другой важной процедурой по уходу за мотором является ежедневная очистка топливных фильтров. Эта операция производится следующим образом. В конце рабочего дня, сразу после остановки мотора, пока он ещё горячий, из фильтров предварительной и тонкой очистки сливается 100-200 грамм грязной солярки. После этого двигатель запускается на холостых оборотах и производится прокачка системы. Так при этом проверяется герметичность системы питания и при необходимости подтягиваются ослабленные соединения.

Ещё одним важным этапом ухода за топливной системой является сезонный уход. При смене сезонов и при переходе с одного вида топлива на другое нужно снять бак и промыть его. При этом нужно не забыть продуть все топливные магистрали.

При проведении технического обслуживания-2 (ТО-2) нужно проделать разборку топливных фильтров и тщательно промыть их. Также при этом нужно эту же процедуру проделать с воздухоочистителем и заполнить его маслом.

Собственно, это всё. Если вы будете скрупулёзно соблюдать эти правила, ваш ЯМЗ 236 будет служить вам долго и бесперебойно.

Дизельные двигатели грузовых автомобилей и тракторов. Запасные части, регулировки и ремонт.

Операции по регулировке дизельного двигателя ЯМЗ-236

Регулировка натяжения ремней дизеля ЯМЗ-236 Привод водяного насоса, компрессора и генератора ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 осуществляется клиновыми ремнями, от надежной работы которых зависит нормальная работа этих агрегатов.

Нормально натянутый ремень водяного насоса при нажатии на середину длинной ветви с усилием 40 Н (4 кгс) прогибается на 7–12 мм или 10–15 мм (рис. 14), а ремень компрессора – на 4 – 8 мм на короткой ветви (рис. 16).

Натяжение ремней привода генератора автомобилей Урал, Маз, трактора Т-150 проверять нажатием с усилием 40 Н (4 кгс) на середину ветви каждого ремня (рис. 4), при этом ремни привода генератора должны прогибаться на 10 – 15 мм.

Если ремни прогибаются больше или меньше указанного, отрегулировать их натяжение.

Натяжение ремня водяного насоса двигателей ЯМЗ-236НЕ, НЕ2, БЕ, БЕ2 регулировать натяжным устройством, для чего:

— ослабить болты крепления рычага кронштейна натяжного приспособления;

— при помощи воротка Ø12 мм, вставленного в отверстие рычага кронштейна натяжного приспособления, произвести натяжение ремня;

— не ослабляя усилие натяжения затянуть болты крепления рычага кронштейна натяжного приспособления;

— проверить натяжение ремня.

Рис.14. Проверка натяжения ремня водяного насоса двигателей ЯМЗ-236

Рис.15. Снятие регулировочных прокладок

Рис.16. Проверка натяжения ремня компрессора ЯМЗ-236

Рис.17. Проверка натяжения ремня генератора ЯМЗ-236

Натяжение ремня привода генератора регулировать перемещением генератора относительно оси его крепления.

Продолжение 2 статьи сборка дизеля ЯМЗ-236/238

После первой затяжки динамометрическим ключом необходимо повторной операцией проверить требуемый крутящий момент 220—250 Нм (22—25 кгсм) на каждой гайке, соблюдая указанную последовательность.

Штанги толкателей устанавливают в окна блока цилиндров и при этом совмещают наконечник штанги с пятой толкателя.

Предварительно штангу протирают и смазывают наконечник дизельным маслом.

Правые и левые коромысла клапанов с осью в сборе устанавливают так, чтобы установочные штифты оси вошли в отверстия головки цилиндров, а сфера регулировочного винта была совмещена с наконечником штанги.

Регулировочный винт должен быть ввернут в коромысло до упора.

Затем ввертывают в головки цилиндров болты крепления оси коромысла и затягивают их моментом 120—150 Нм (12—15 кгсм).

Зазоры клапанов регулируют одновременно на двух цилиндрах и при этом применяют лимб (рис. 4).

Лимб устанавливают на шкив коленчатого вала, а палец З вставляют в резьбовое отверстие на крышке шестерен распределения.

Тепловые зазоры двигателя ЯМЗ-326 регулируют в следующей последовательности:

— вращают коленчатый вал по часовой стрелке ключом за болт крепления шкива, наблюдают за движением впускного клапана первого цилиндра и устанавливают момент, когда он полностью закроется.

После этого вал поворачивают в том же направлении до совмещения риски на шкиве коленчатого вала с меткой 1—4 ЯМ3-236 на лимбе;

— регулируют зазоры между носками коромысел и торцами клапанов первого и четвертого цилиндров.

После затяжки контргайки регулировочного винта щуп толщиной 0,25 мм должен свободно входить в зазоры толщиной 0,30 мм – с усилием.

Допускается после прокручивания коленчатого вала изменение зазора в пределах 0,20 – 0,35 мм;

— совмещая на такте сжатия в порядке работы цилиндров (1 – 4 – 2 – 5 – 3 – 6) риску на шкиве с метками 1 – 4, 2 – 5, 3 – 6 ЯМЗ – 236 на лимбе, регулируют зазоры для остальных цилиндров.

При регулировке тепловых зазоров двигателя ЯМЗ – 238 применяют те же приемы и методы, что и для двигателя ЯМЗ – 236:

— совмещают на такте сжатия рисунок 3 на шкиве с меткой 1 – 5 ЯМЗ – 238 на лимбе;

— регулируют зазоры клапанов первого и пятого цилиндров;

совмещая на такте сжатия в порядке работы цилиндров (1-5-4-2-6-3-7-8) риску на шкиве с метками 4—2, 6—3 и 7—8 ЯМЗ-238 на лимбе, регулируют клапаны остальных цилиндров.

Штанги толкателей регулировочных клапанов должны свободно вращаться от руки.

Зазор регулируют при помощи регулировочного винта; после регулировки надо надежно закрепить винт гайкой и проверить зазор.

Установка форсунок, топливопроводов и соединительного патрубка.

На двигатель устанавливают комплект форсунок одной группы по распылению.

Группа распылителя наносится на поверхности корпуса форсунки.

Перед установкой форсунок протирают внутреннюю поверхность стаканов, а на распылитель надевают одну уплотнительную медную шайбу.

Форсунки устанавливают таким образом, чтобы уплотнитель штуцера вошел в выемку головки цилиндров.

Скобы крепления форсунок устанавливают на шпильки головки цилиндров, надевают шайбы и навертывают гайки, которые затягивают моментом 50—60 Нм (5—6 кгс м).

Дренажные трубки устанавливают на левую и правую головки цилиндров, предварительно вывернув из форсунок транспортные пробки.

Дренажные трубки крепят к форсункам соединительными гайками и болтами, предварительно подложив шайбы под наконечники трубок и под головки болтов.

Для обеспечения надежного уплотнения во всех случаях надо ориентировать шайбы вершинами конусов от наконечников трубок наружу.

Топливные отводящие топливопроводы устанавливают в развале между цилиндрами и крепят болтами к правой и левой головкам цилиндров.

Для обеспечения более жесткого крепления на каждый топливопровод устанавливают кляммер и крепят его на шпильке фланца левого впускного трубопровода.

Топливопроводы высокого давления крепят на штуцера топливного насоса высокого давления и форсунок в определенной последовательности, соответствующей порядку работы секций топливного насоса высокого давления.

Насос двигателя ЯМЗ-236 имеет порядок работы, соответствующий порядку работы цилиндров двигателя (1 – 4 – 2 — 5—3—6).

Порядок работы секций насоса двигателя ЯМЗ-238 отличается от порядка работы цилиндров этого двигателя.

Если порядок работы цилиндров двигателя 1—5—4—2—6—3—7—8, то секции насоса работают в последовательности 1-3-6-2-4-5-7-8.

Схемы соединений секций насоса с цилиндрами двигателей ЯМЗ-236 и ЯМЗ-238 показаны на рис. 5.

Соединительный патрубок впускных трубопроводов устанавливают так, чтобы фланец под воздухопровод компрессора был направлен к передней части блока цилиндров.

Патрубок крепят к фланцам впускных трубопроводов, предварительно положив на фланцы прокладки с сетками в сборе и резиновые прокладки и крепят его болтами с надетыми шайбами.

Маслоизмерительный щуп устанавливают в направляющую трубку, предварительно протерев его.

Затем устанавливают крышки го ловок цилиндров, которые крепят винтами на одну — две нитки и снимают двигатель со стенда.

Устанавливают заглушки на технологические отверстия и крепят болтами.

Под заглушки необходимо установить картонные прокладки.

Приработку и испытания двигателей после ремонта выполняют на стендах СТЭ-160-1500 с электротормозами.

На этих стендах можно испытывать двигатели ЯМЗ-236 и ЯМЗ-238 всех модификаций.

Характеристики электротормозов для испытательных стендов приведены в таблице.

Характеристики электротормозов
Показатель	Электротормоз
Показатель	АКБ-104-4	АК-102-4
Мощность, кВт	160	160
Синхронная частота вращения, мин-1	1500	1500
Крутящий момент, Нм (кгсм)	1070 (107)	1100 (110)
Предельная частота вращения коленчатого вала двигателя при работе в генераторном режиме с номинальным крутящим моментом, мин-1	3000	2500

Стенд для приработки и испытания двигателя должен иметь оборудование, необходимое для измерения мощности двигателя, частоты вращения коленчатого вала, часового расхода топлива, температуры воды, выходящей из двигателя (из правой и левой водяных труб), температуры масла в поддоне двигателя, давления масла в магистрали, угла опережения впрыска топлива в градусах угла поворота коленчатого вала.

Замер расхода топлива должен производиться на весах с пределом измерения до 15 кг, отсчет времени ведется по секундомеру с ценой деления 0.1 с; замер частоты вращения — ручным тахометром или тахотоскопом с ценой деления не более 10 мин.

Емкость расходного бачка должна быть 10 – 12 л, уровень дна мерного бачка – не ниже 500 мм от оси входного отверстия топливоподкачивающего насоса, внутренний диаметр подводящего и отводящего топливопроводов – не менее 8 мм.

Топливопроводы не должны касаться мерного бачка и должны быть погружены в топливо на глубину не более ⅓ высоты бачка от его днища.

На погруженном конце топливопровода, отводящего топливо от двигателя, устанавливают отражатель, препятствующий прямому направлению струи топлива на днище бачка и способствующий выравниванию температуры топлива в бачке.

Двигатель, устанавливаемый на стенд, должен быть полностью укомплектован (за исключением крыльчатки вентилятора, генератора, компрессора).

Приработка и испытание двигателя производится на дизельном топливе марки «Л».

На время приработки в поддон двигателя, корпус ТНВД и корпус регулятора заливают дизельное масло до верхних меток указателей уровня масла.

В воздушные фильтры заливается дизельное масло в количестве 1,6 л для двигателя ЯМЗ-236 и 1,4 л для двигателя ЯМЗ-238.

Температуру масла поддерживают при помощи технологических масляных радиаторов (в начале обкатки не ниже 50˚ С).

Приработка и испытание двигателя производится на специальных режимах и включают в себя холодную и горячую обкатку, контрольную приемку.

Двигатель ямз 236 метки грм

ПРИВОДЫ МЕХАНИЗМОВ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ ЯМЗ-236
Шестеренчатый привод двигателя ЯМЗ-236

Шестеренчатый привод (рис. 21) служит для передачи вращения от коленчатого вала к распределительному валу, топливному насосу высокого давления, регулятору, вентилятору и масляному насосу. Все шестерни приводного механизма изготовлены из стали 40Х и для более надежной и бесшумной работы имеют косые зубья.

Передача вращения осуществляется следующим образом: от шестерни 22, закрепленной на коленчатом валу, вращение передается шестерне 21 распределительного вала, которая находится в зацеплении с шестерней вала привода вентилятора. К шестерне 21 крепится болтами ведущая шестерня 20 привода топливного насоса высокого давления, с которой находится в зацеплении ведомая шестерня 19.

Одновременно от шестерни 22 вращение передается промежуточной шестерне 15, а затем ведомой шестерне 24 привода масляного насоса.

Шестерня 21 распределительного вала имеет число зубьев в 2 раза больше, чем шестерня 22 коленчатого вала, и, следовательно, первая вращается в 2 раза медленнее. Шестерня 19 привода топливного насоса имеет число зубьев, равное числу зубьев шестерни 20, и поэтому вращается с числом оборотов также в 2 раза меньшим, чем число оборотов коленчатого вала.

Для правильной установки распределительных шестерен и шестерен привода топливного насоса на шестернях имеются метки, которые при сборке нужно совмещать, как показано на рис. 21.

Установочные метки на указанных шестернях ставятся на заводе при их изготовлении. Во избежание изменения фаз газораспределения и нарушения своевременной подачи топлива в

цилиндры категорически запрещается в условиях эксплуатации ставить другие метки на шестернях или производить сборку без совмещения меток.

Зазоры в зацеплении распределительных шестерен и шестерен привода агрегатов должны составлять 0,09—0,22 мм, а в зацеплении шестерни коленчатого вала с промежуточной шестерней масляного насоса 0,25—0,37 мм.

Рис. 21. Приводы механизмов двигателя: 1— шкив коленчатого вала; 2— крышка распределительных шестерен: 3— ремень привода водяного насоса; 4 — шкив вала водяного насоса: 5 — шкив вала вентилятора; 6 — ремень привода компрессора; 7 — натяжное устройство: 8— натяжной шкив; 9 — шкив компрессора; 10 — планка Для закрепления генератора после регулировки натяжения ремня; 11 — шкив генератора; 12 — ремень привода генератора: 13 — шкив насоса гидроусилителя рулевого механизма; 14 — ремень привода насоса гидроусилителя; 15 — промежуточная шестерня привода масляного насоса: 16 — топливный насос высокого давления; 17 — вал привода топливного насоса: 18 — шестерня вала привода вентилятора; 19 — ведомая шестерня привода топливного насоса высокого давления; 20 — ведущая шестерня привода топливного насоса высокого давления; 21 — шестерня распределительного вала; 22 — шестерня коленчатого вала; 23 — коленчатый вал; 24 — ведомая шестерня привода масляного насоса: 25—масляный насос

Источник

Дизельные двигатели грузовых автомобилей и тракторов.

Запасные части, регулировки и ремонт.

Операции по регулировке дизельного двигателя ЯМЗ-236

Регулировка натяжения ремней дизеля ЯМЗ-236

Нормально натянутый ремень водяного насоса при нажатии на середину длинной ветви с усилием 40 Н (4 кгс) прогибается на 7–12 мм или 10–15 мм (рис. 14), а ремень компрессора – на 4 – 8 мм на короткой ветви (рис. 16).

Натяжение ремней привода генератора автомобилей Урал, Маз, трактора Т-150 проверять нажатием с усилием 40 Н (4 кгс) на середину ветви каждого ремня (рис. 4), при этом ремни привода генератора должны прогибаться на 10 – 15 мм.

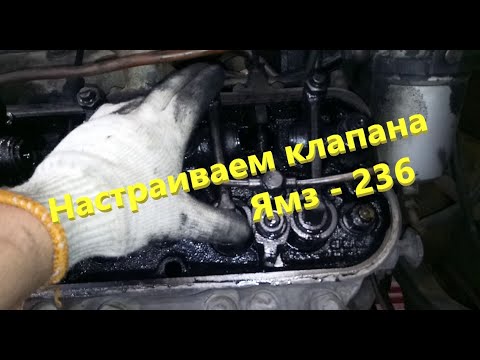

Регулировка клапанов ямз 236

Регулировка клапанов ямз 236 вызывает сложность только по одной причине. У этого двигателя нет фиксатора положения поршня в ВМТ. А поэтому необходимо искать данное положение в момент впрыска на первом цилиндре. Скажу сразу схемы регулировки, с проворотом коленвала за один оборот я сразу исключаю. Очень большая вероятность ошибки. И потом просто напросто приходится регулировать клапана повторно. Этод метод требует идеально точного положения поршня в ВМТ. Что на подобных моторах очень тяжело добиться.

Регулировка на двигателе ямз 236 имеет ряд особенностей, которые надо хорошо знать.

Во первых двигатель шестицилиндровый. Нужно знать порядок работы цилиндров. Он такой

Порядок работы цилиндров ямз 236

1-4-2-5-3-6

Зная порядок работы необходимо найти положение поршня первого цилиндра в момент сжатия. Повторюсь что на этом двигателе нет фиксатора, а искать метки на переднем шкиву и маховике очень не удобно. Поэтому можно проще определится, по положению клапанов первого цилиндра.

Во вторых. Величина тепловых зазоров для впускных и выпускных клапанов одинаковая.

При регулировке всегда задаешься этими вопросами. Это как бы сказать основные моменты, в которых не нужно сомневаться. Если длительное время не регулировал клапана именно на этой модели.

С чего начать.

Двигатель должен быть холодным, потому что допустимые зазоры предусмотрены именно для холодного двигателя.

Необходимо снять крышку клапанов и определиться какие клапаны впускные, а какие выпускные. Это не сложно сделать, потому что выпускные клапаны расположены на против каналов выхлопного коллектора, а впускные соответственно напротив каналов впускного коллектора. Ещё можно сориентироваться по направлению двигателя. В правом ряду по ходу движения, выпускные клапаны расположены в сторону вентилятора охлаждения. А в левом ряду выпускные клапаны расположены в сторону маховика.

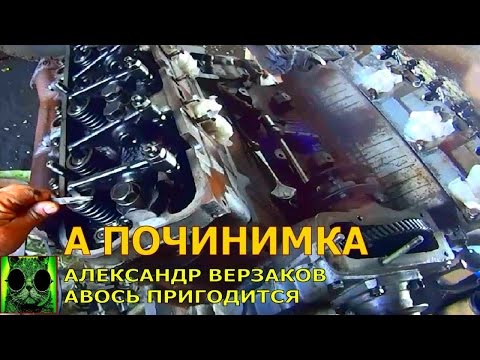

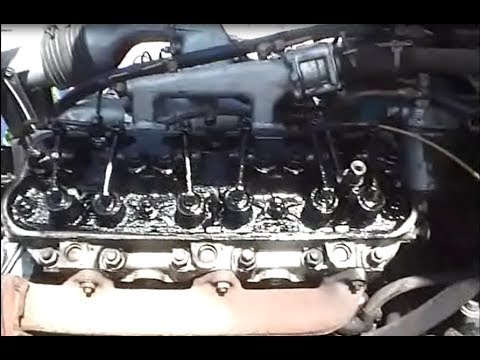

Регулировка клапанов ЯМЗ 236

Здесь очень важно не ошибиться, именно от этого положения будут регулироваться и остальные клапана. Лучше лишний раз себя проверить. В этом положении метки угла опережения зажигания будут находится близко от своего совмещения. Идеальный вариант если они совместятся, но в данном случае такая точность не нужна.

Для регулировки клапана первого цилиндра. Щуп толщиной 0,25 мм должен входить между клапаном и коромыслом с небольшим усилием, а если использовать щуп толщиной 0,30 мм он должен испытывать сопротивление.

После регулировки клапанов первого цилиндра переходим на другую сторону и начинаем регулировку четвертого цилиндра. Продолжаем вращение коленвала в том же направлении. И повторюсь еще раз, дожидаемся когда закроется впускной клапан и при дальнейшем вращении на 1/3 оборота приблизительно 120 градусов, начинаем регулировку клапанов 4 цилиндра, затем в том же самом порядке производим последовательно регулировку 2, 5, 3, и 6 цилиндров.

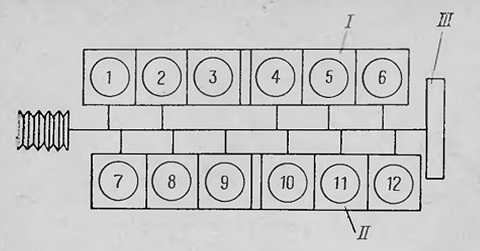

Схема расположения цилиндров на двигателе

Повторюсь. Существует схема регулировки клапанов за один оборот коленвала. Потому что выставляешь коленвал в одном положении, регулируешь клапана согласно схеме. Затем проворачиваешь коленвал на один оборот и согласно схеме регулируешь оставшиеся клапана. Никогда этим не пользовался и не кому не советую. Очень большая вероятность ошибки в точности положения коленвала. В итоге времени и сил на регулировку клапанов затрачиваешь больше. Так как приходится всё переделывать

Очень важно своевременно производить регулировку. Увеличенные зазоры приведут к позднему открыванию и раннему закрыванию клапанов. Что скажется на мощностных характеристиках двигателя, а как следствие увеличится расход топлива. А отсутствие тепловых зазоров не позволит клапана полностью закрываться, в результате клапана прогорят. Регулировка клапанов ЯМЗ 236 не занимает слишком много времени, доступ к клапанам удобный, и особенно затягивать с ней нужно.

Источник

Советы специалистов

Двигатель ямз 236 метки грм

Газораспределительный механизм двигателей автомобилей МАЗ-500

Устройство газораспределительного механизма дизельного двигателя ЯМЗ-236

Отличительной особенностью газораспределительного механизма двигателя ЯМЗ-236 является применение качающихся толкателей с роликами.

Привод клапанов осуществляется с помощью кулачков распределительного вала 4 (см. рис. 7), общего для обоих рядов цилиндров, через качающиеся роликовые толкатели 11, штанги 10 и коромысла 18 с регулировочными винтами 20 для установки теплового зазора.

Распределительный вал 32 (рис. 20) штампуется из углеродистой стали, опорные шейки и кулачки закаляются т. в. ч. на глубину 2,5—3,5 мм (твердость поверхности HRC 52—56).

Распределительный вал расположен в верхней части блока между рядами цилиндров на четырех подшипниках скольжения, представляющих собой втулки 31 из бронзы Бр. ОЦС 5-5-5. Втулки запрессованы в отверстия блока цилиндров и расточены в них в линию.

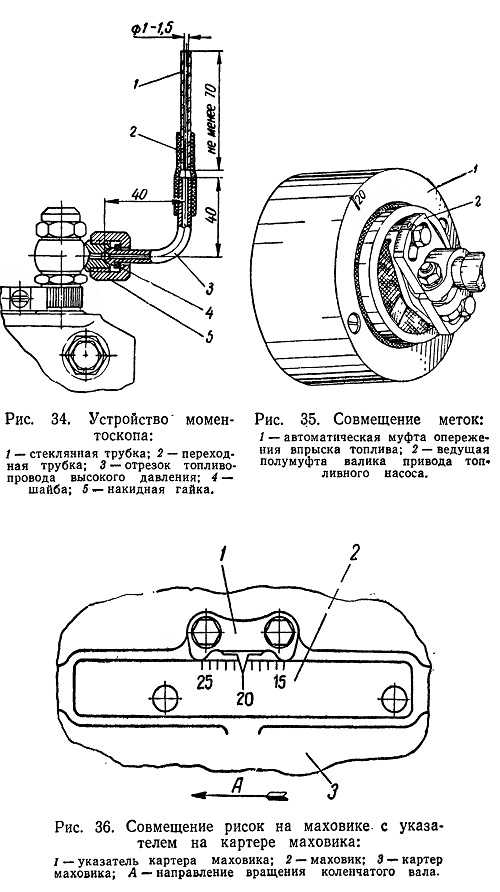

Установка угла опережения

Регулирование опережения производится таким образом:

скобу от рабочего силового аппарата переводят в рабочее состояние;
сливают из стеклянного сосуда все топливо до момента, когда объем жидкости будет достигать отметки в средней части трубки;
осторожно поворачивают коленвал.

Двигатель ямз 236 метки грм

МЕХАНИЗМ ГАЗОРАСПРЕДЕЛЕНИЯ ДВИГАТЕЛЯ ЯМЗ-236 АВТОМОБИЛЕЙ МАЗ-500А, МАЗ-504А, МАЗ-516

Особенностью конструкции газораспределительного механизма двигателя ЯМЗ-236 является применение качающихся толкателей, снабженных роликами (рис. 11).

Рис. 11. Механизм газораспределения: 1 — распределительный вал; 2 — толкатель; 3 — штанга толкателя; 4 — впускной клапан; 5 — направляющая втулка; 6 —- шайба пружин клапана; 7 — наружная пружина; 8— внутренняя пружина; 9 — тарелка пружин клапана; 10 — втулка тарелки пружин клапана; 11 — сухарь; 12 — коромысло; 13 — гайка регулировочного винта; 14 — регулировочный винт; 15 — ось толкателей; 16 — опора; 17 — болт крепления оси коромысла; 18 — седло выпускного клапана; 19 — выпускной клапан

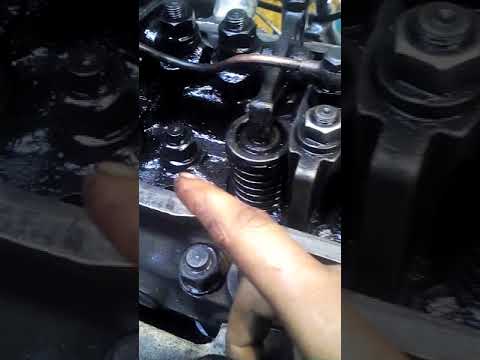

Регулировка клапанов ЯМЗ 238 в Техническом центре ОРЕХ в г. Балашиха Московской области Регулировка клапанов ЯМЗ 238 opex.ru

Меню

Новости
Статьи
Видеоматериалы
Фотоматериалы
Публикация в СМИ
3D-тур

Будь в курсе

Новости, обзоры и акции

22. 08.2019

Дизельные двигатели ЯМЗ появились более шестидесяти лет назад. Они устанавливались на автомобили КрАЗ, МАЗ, Урал, некоторые трактора, специальную технику. Несмотря на то, что до сегодняшнего дня модель реновировалась несколько раз, этот узел остается высоконагруженным, поэтому при работе испытывает довольно большие перегрузки. Именно поэтому внутри механизма развиваются высокие температуры, возникают сильные нагрузки, клапаны газораспределительного механизма иногда изменяют свое положение относительно друг друга. Чтобы двигатель работал хорошо, клапаны нужно периодически регулировать.

Многим знаком процесс замены ремня ГРМ, однако, газораспределительный механизм — это целая система, оказывающая большое влияние на работу всего двигателя. Газораспределительный механизм обеспечивает свободный проход «рабочего тела» в двигатель внутреннего сгорания (вне зависимости, есть ли турбо установка). Некоторые системы ГРМ имеют фиксированные фазы работы, для двигателя ЯМЗ 238 характерно наличие регулируемого коленвала. Чтобы устройство работало хорошо, необходимо периодически проводить проверку расположения клапанов. Если расположение нарушается, проводят корректировку, иначе двигатель постепенно будет выходить из строя, и одна эта маленькая проблема повлечет за собой массу других механических отказов.

Внутреннее устройство

Исправная работа ГРМ очень важна для корректной работы всего двигателя. Газораспределительный механизм отвечает за своевременный полный впуск рабочей свечи внутрь цилиндров, а также выпуск из камеры сгорания отработанных газов. Для двигателя ЯМЗ 238 характерно верхнее расположение рядов клапанов, распредвал установлен внизу, регулировочный механизм установлен на кромке передающих рычагов. Газораспределительный механизм имеет следующие составляющие: непосредственно распределительный вал, несколько толкателей, штанги толкателей, коромысла, клапаны.

Главным рабочим механизмом является, конечно, распределительный вал. Его кулачки передают импульсы толкателям. Толкатели оказывают воздействие на клапаны, которые возвращаются на исходную позицию благодаря пружинам. Регулировать клапаны ЯМЗ 238 необходимо для достижения оптимального режима подачи топлива, а также для полного вывода отработанных газов. Если ГРМ работает исправно, двигатель прослужит гораздо дольше. Кроме того, важным экономическим фактором послужит расход топлива. При правильно отрегулированных клапанах расход будет значительно меньше, либо максимально приближен к норме.

Почему клапана смещаются? Одним из наиболее очевидных факторов принято считать высокую температуру внутри механизма. Иными словами, при нагревании металла, даже если температура небольшая, происходит расширение материалов, за счет чего клапана не деформируются, но постепенно в процессе работы понемногу смещаются.

Регулировка клапанов

Вся система ГРМ, а также сопутствующие механизмы, изготовлены из сплавов нескольких видов металлов. Такой тип материала будет прочнее, однако, это не отменяет термического воздействия на материалы и последующие физические изменения. Именно поэтому при воздействии различных температур, детали изменяются в размерах, что приводит к образованию тепловых зазоров, как следствие, нарушению параметров работы двигателя. Наличие зазоров можно идентифицировать по образованию определенного типа стука, нарушению работы камеры сгорания.

Однако, как поведет себя металл в большинстве случаев неизвестно, зазоры могут наоборот уменьшиться. При уменьшении нарушается герметичность впускного клапана с седлом. Если они расположены слишком близко, будет образовываться прогар. Данные конструктивные изменения вынуждают водителей всегда следить за состоянием системы ГРМ.

Чтобы понять, насколько исправно работает газораспределительный узел, необходимо периодически проверять величину тепловых компенсаторов. Для этого выполняется ряд подготовительных действий.

Подачу топлива отключают, для этого отсоединяют от блока питания топливный насос. На регуляторе вращения есть скоба кулисы, чтобы отключить насос, ее необходимо повернуть вниз.

Двигатель должен хорошенько остыть. Обычно машине дают постоять без заведенного мотора примерно минут сорок, чтобы агрегат охладился хотя бы до двадцати-тридцати градусов. Основные работы можно начинать примерно через час после последнего отключения двигателя.

Крышка блока клапанов снимается, после чего можно проверить уровень затянутости осей коромысел.

Проверяется расстояние между цилиндрами во время сжатия. Очередность цилиндров считается со стороны расположения вентилятора. Например, цилиндр, который находится ближе к переду машины, будет первым, самый дальний — пятым.

Изменить положение клапанов можно путем поворота коленвала по часовой стрелке, если смотреть со стороны переда кабины грузовика. Вращать вал продолжают до тех пор, пока впускной клапан полностью не закроется. Его торец, соприкасающийся с коромыслом, сильно поднимется вверх. После того, как нужное положение будет выставлено, коленвал доворачивается еще примерно на треть.

Стандартная величина зазора составляет примерно 3мм. Чтобы измерить это расстояние, используется специальный щуп, который вставляется в зазор. Если щуп входит слишком туго, зазор меньше нормы, если слишком свободно — больше нормы. Тепловые компенсаторы проверяются или настраиваются также в определенной очередности, поэтому порядок такой: первый-пятый-четвертый-второй-шестой-третий-седьмой-восьмой. Каждый клапан тщательно осматривается, определяется необходимость выставлять зазоры, потому что возможно некоторые узлы будут изначально выглядеть правильно, без дополнительной корректировки.

Процесс регулировки

Отрегулировать механизм можно либо самостоятельно (в интернете есть большое количество обучающих видео), либо отогнать машину на сервисный центр, где данную процедуру проведут гораздо быстрее и точнее.

Если клапаны выставлены некорректно, двигатель будет работать со сбоями. Никому не нужны лишние стуки в моторе, увеличенный расход топлива, который, помимо финансовых затрат, ведет к возможной поломке других сопутствующих систем. Как проходит процесс регулировки?

Стопорная гайка регулировочного винта выкручивается.

Между клапанами вставляется щуп, который, как писалось выше, по ощущениям поможет определить, насколько увеличено или уменьшено расстояние, по сравнению с нормативами.

Посредством вращения регулировочного винта выставить оптимальное расстояние между деталями.

Колпачковая гайка регулировочного винта затягивается с помощью отвертки.

Коромысла выпускных механизмов во время настройки прижимаются к стопорному кольцу, впускные прилегают к торцевой части оси с левой стороны. Если зазоры регулируются справа, соответственно, торцевая часть оси должна прилегать справа.

После завершения процесса настройки, расстояние между клапанами проверяется еще раз при помощи щупа. Если по ощущениям оно соответствует нормативам, можно попробовать запустить двигатель. Если клапана стучат, процесс регулировки следует повторить.

Тепловые зазоры для всех цилиндров выставляются одинаково. Между ними равное расстояние, что значительно облегчает процесс регулировки — не нужно использовать щупы разной величины, устанавливать, какой зазор где необходимо выставить. Если расстояние до клапанов будет слишком большим, высота подъема уменьшится, соответственно, работа цилиндров будет ухудшаться, ударные нагрузки увеличатся, за счет чего детали газораспределительного механизма будут изнашиваться гораздо быстрее. Из-за неполного подъема цилиндров, увеличится количество потребляемого топлива.

Слишком маленькое расстояние между клапанами приводит к их перегреву. Конечная точка перегрева — это прогар. Если смещенные детали можно отрегулировать, прогоревшие придется заменить, что приведет к дополнительным расходам.

Другие статьи

Смотреть

ещё

Регулировка ГУР КАМАЗа

08.10.2019 20:54:00

Предохранитель на Газели

08.10.2019 08:10:00

Схема КАМАЗа 43118

27. 09.2019 09:29:00

Регулировка клапанов ГАЗ 53

27.09.2019 08:29:00

Схема переключения передач МТЗ 82

26.09.2019 10:29:00

Как самостоятельно отрегулировать клапана у двигателя ЯМЗ 236

24.09.2019 10:29:00

Размеры кузова «ГАЗель»

24.09.2019 09:44:00

Какой насос выбрать на Камаз

29.08.2019 20:54:00

Регулятор давления газа

25.08.2019 18:51:00

Сборка и разборка МТЗ

22.08.2019 02:05:00

Технические характеристики ЯМЗ 238

22.08.2019

Снятие замка на двери Камаза 5490

15.08.2019

ЯМЗ 53443 технические характеристики

15.08.2019

Запуск КамАЗа

14.08. 2019

Как прокачать сцепление на КАМАЗе

12.08.2019

Автомобили Газель — модельный ряд

11.08.2019

Супер Маз

10.08.2019

Двигатель ГАЗ

01.08.2019

Двигатель ЯМЗ на ГАЗоне НЕКСТ

01.08.2019

Модельный ряд автомобилей ГАЗон

01.08.2019

Смотреть

ещё

Возврат к списку

Регулировка клапанов ЯМЗ-236. Дизельный двигатель для большегрузных автомобилей

В продуктовой линейке ЯМЗ много силовых агрегатов. Один из них ЯМЗ-236. Ими укомплектовано огромное количество самой разной строительной и дорожной техники. Этот двигатель устанавливается на МАЗ, «Урал», дизель-генераторы, а также некоторые модели автобусов. ЯМЗ-236 — разработка 55-летней давности, но на сегодняшний день альтернативы ему практически нет, как и сверстников по характеристикам. Естественно, надежная работа двигателя требует регулярного обслуживания. Рассмотрим особенности этого мотора и выясним, как осуществляется регулировка клапанов ЯМЗ-236.

Универсальный и конкурентоспособный

Пожалуй, единственным предприятием в России, способным производить конкурентоспособные дизельные силовые агрегаты для грузовых автомобилей, а также для строительной техники, является Ярославский моторный завод.

Любой двигатель из линейки олицетворяет собой брутальность, надежность, неприхотливость в обслуживании и простоту. И чаще всего эти моторы показывают отличные возможности для интеграции в технику нового века.

Как создать мотор

В 1950-е годы Ярославский завод получил специальный заказ от государства на разработку и дальнейшее освоение производства мощных дизельных силовых агрегатов, которые должны были заменить уже устаревший на тот период ЯАЗ. Эти двигатели должны были стать не только мощнее, но и экономичнее ЯАЗа. В СССР хотели получить универсальный дизельный двигатель внутреннего сгорания, который можно было бы устанавливать на самые разные автомобили.

Инженеры работали под руководством известного талантливого конструктора Чернышева Г.Д. Под его чутким руководством был создан не только 236-й двигатель, но и другие механизмы из этого семейства. Так родился двигатель, которому по сей день нет равных. Он устанавливается на «Урал». Машина от этого очень сильно выиграла в технических характеристиках. Это также лучший двигатель для тракторной и строительной техники.

ЯМЗ-236: сейчас производство

Сейчас ОАО «Автодизель» по-прежнему выпускает этот агрегат, но также собирает его преемника — ЯМЗ-530.

Продажи двигателей не падают, хотя сейчас они не поставляются в Украину. Но производство стабильно растет.

Устройство и технические характеристики

Двигатель имеет шесть цилиндров, которые расположены в два ряда под прямым углом. Такое V-образное расположение используется для уменьшения габаритов агрегата и его веса. Это также сделано для снижения веса автомобиля в целом. Одним из главных отличий этих моторов от всех остальных является рациональное размещение каждого агрегата. Все это прекрасно сочетается с высокой простотой конструкции. К каждому узлу имеется хорошая доступность для обслуживания или ремонта. Детали двигателя требуют регулярного обслуживания. В частности, регулировку клапанов ЯМЗ-236 необходимо выполнять каждые 40 000 км пробега. Все те элементы, которые требуют регулярного обслуживания, находятся в передней части двигателя, а также между цилиндрами.

На передней части расположен топливный фильтр, компрессор тормозной системы и электрогенератор. Эти элементы крепятся к верхней крышке агрегата. И компрессор, и генератор используют в качестве привода ремень. Слева на передней части агрегата расположены масляные фильтры грубой и тонкой очистки. Стартер расположен с правой стороны. Картер надежно защищен поддоном. Кстати, поддон одновременно играет роль емкости для масла. На соседних плоскостях каждого ряда цилиндров расположены головки цилиндров. Там можно найти клапаны системы газораспределения и дизельные форсунки. Клапанный механизм скрыт под стальными кожухами. В одном из них есть патрубок — через него заливают масло.

Блок двигателя

Блок двигателя ЯМЗ-236 изготовлен из низколегированного серого чугуна. Затем литье обрабатывается с использованием технологии искусственного старения. Это делается для того, чтобы снять термические напряжения и сохранить точную геометрию в процессе эксплуатации. Гильза цилиндра имеет толстые стенки. Они центрируются по двум отверстиям в нижней и верхней части блока. Правый ряд камер сгорания немного смещен относительно левого на 35 см. Это необходимо для размещения шатунов.

Головка блока цилиндров

Головка базового двигателя от ОАО «Автодизель» представляет собой цельную отливку из чугуна. Он крепится к блоку специальными штифтами. Последние изготовлены из хромоникелевой легированной стали и прошли термообработку. Для отвода тепла при работе мотора головка снабжена рубашкой для охлаждающей жидкости и остальной части агрегата. Внутри головки блока цилиндров находятся клапаны под давлением. Они оснащены пружиной и застежками. Там же находятся форсунки и коромысла. Клапан седельный вставной из специальных жаропрочных чугунных сплавов. Он вдавливается в гнездо. Между головкой и блоком установлена единая на каждые три цилиндра многослойная прокладка.

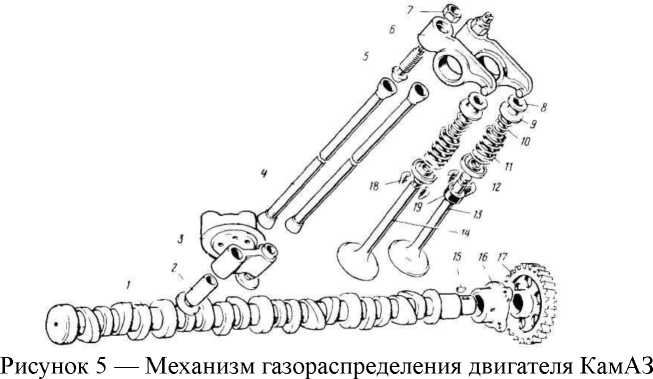

Механизм ГРМ

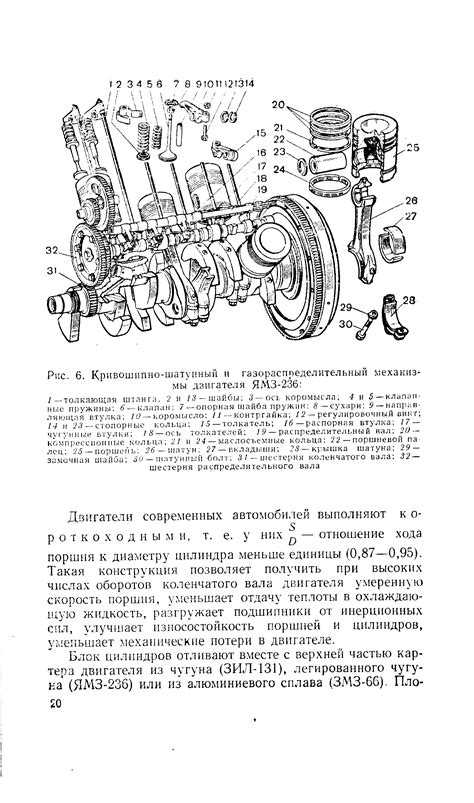

Механизм газораспределения на ЯМЗ-236 — верхний клапан. Распределительный вал расположен внизу. Клапан приводится в действие с помощью системы толкателей, коромысла и тяг. Распределительный вал изготовлен методом ковки из углеродистой стали 45. Толкатели также стальные, изготовлены по штамповочной технологии. Клапаны, как впускные, так и выпускные, изготовлены из жаропрочных сталей. Периодически дизельный двигатель требует обслуживания. Нужна регулировка клапанов ЯМЗ-236 и некоторые другие стандартные операции.

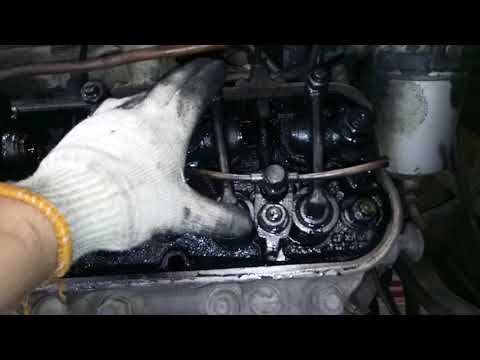

Как отрегулировать клапана?

Этот механизм газораспределения должен иметь тепловой зазор. Это делается для герметизации седла клапана в седле, а также для компенсации теплового расширения. Размеры зазоров в выпускных и впускных клапанах должны быть равны друг другу. Этот параметр составляет от 0,25 до 0,3 миллиметра. Если двигатель эксплуатируется достаточно долго, то зазор можно увеличить до 0,4 миллиметра. Клапана ЯМЗ-236 регулируются только на холодном моторе. Процесс выглядит следующим образом. Сначала отключите подачу топлива. Затем отверните гайки, удерживающие крышку ГБЦ. Снимается крышка и динамометрическим ключом проверяется момент затяжки болтов на коромыслах. Затем коленчатый вал проворачивается по часовой стрелке. Затем наблюдайте за движением впускного клапана на первом цилиндре и ждите, пока он закроется.

После этого коленвал проворачивают еще на четыре оборота. Затем с помощью щупа проверьте зазор. При необходимости параметр корректируется поворотом контргайки на регулировочном винте коромысла. Болт фиксируется отверткой. Процедура регулировки клапанов ЯМЗ-236 ничем не отличается от такой же процедуры для других моделей двигателей. После окончания процесса необходимо проверить состояние прокладок и при необходимости заменить их.

Современный ЯМЗ-236

Чугун в качестве основного материала на заводе использовался до 2010 года. Но позже инженеры и конструкторы решили, что пора использовать алюминий. Теперь из этого металла делают блок и головку блока, что значительно упростило ремонт ЯМЗ-236, расточку горловин камер сгорания. Также процедура хонингования стала намного точнее. При этом блок не потерял своей прочности. На ЯМЗ-236 цена в таком виде 460 тысяч рублей. На вторичном рынке можно купить экземпляры за 50-200 тысяч рублей. Все зависит от штата.

Технические характеристики

Двигатель имеет внушительный рабочий объем 11 литров. Мощность может варьироваться от 150 до 420 лошадиных сил в зависимости от типа и наличия турбонаддува. В последних модификациях и модификациях параметр может быть увеличен до 500 сил. Поскольку стоимость топлива постоянно растет, производителю удалось снизить расход топлива. Так, если раньше «Урал» (автомобиль) потреблял 40 литров на 100 километров пути, то теперь мотор тратит всего 25 литров. При этом грузовик не потерял тяговых характеристик.

Итак, мы выяснили особенности силового агрегата от Ярославского моторного завода.

Важность регулировки клапанов: обеспечение бесперебойной работы дизеля

На этом изображении видны коромысла, ось коромысла и пружины клапанов, сами клапаны находятся внутри пружины и под головкой и поэтому не видны. Дизельные двигатели

славятся своей надежностью, долговечностью и экономичным расходом топлива. Однако за эти атрибуты приходится платить. Дизельные двигатели, как правило, тяжелее своих бензиновых собратьев, а также более дороги в производстве из-за надежности компонентов (требуемых для более высокой степени сжатия) и более точных допусков, особенно в системе подачи топлива, часто измеряемых до десяти градусов. тысячная доля дюйма.

Необходимое техническое обслуживание

Есть один пункт обслуживания, который, если его отложить, быстро сведет на нет многие достоинства дизельного двигателя. Регулировка клапанов критически важна для работы каждого четырехтактного двигателя (практически все современные стационарные дизельные двигатели являются четырехтактными, за исключением устаревших Detroit Diesel), но это также одна из задач, которую чаще всего упускают из виду или забывают. Во многих случаях, если двигатель продолжает работать и выглядит надежно, то считается, что он не нуждается в техническом обслуживании, ремонте или регулировке, но это далеко не так.

Неправильная регулировка клапана может привести к снижению производительности, снижению оборотов и увеличению расхода топлива.

Впускные и выпускные клапаны живут и работают внутри головки блока цилиндров двигателя, этого куска железа или алюминия толщиной четыре или пять дюймов, который прикручен болтами к верхней части блока. Клапаны, которые имеют смутную грибовидную форму, приводятся в действие или открываются и закрываются за счет комбинированного действия распределительного вала и пружин клапанов. Первый открывает клапаны, либо поднимая толкатель и коромысло, либо, в случае с верхним кулачком, воздействуя непосредственно на коромысла (или «толкатели», если вы из Великобритании или Содружества), в то время как последний снова закрывает их. за счет натяжения пружины.

Хотя впускные и выпускные клапаны являются движущимися частями, сами по себе они являются простыми компонентами. Здесь автор держит впускной клапан (от своего винтажного родстера Triumph).

Как правило, это тонкая и точная операция, которая выполняется с невероятной скоростью. Если у вас когда-либо была возможность увидеть эту механическую хореографию в действии, когда двигатель работает со снятой клапанной крышкой, трудно не быть впечатленным ее маслянистой точностью.

Головка блока цилиндров в разрезе, показывающая полный узел клапана (в этом двигателе используются двойные впускные клапаны). Свежий воздух будет проходить через впускной коллектор, окрашенный здесь в синий цвет, а затем спускаться в цилиндр или камеру сгорания.

Если, с другой стороны, из клапанного механизма устранены баланс и точность (клапанный механизм состоит из всех движущихся частей, связанных с клапанами, толкателями, толкателями, пружинами, коромыслами и самими клапанами), то хаос быстро наступает. Открытие и закрытие клапанов позволяет свежему воздуху поступать в цилиндр, чтобы облегчить процесс сгорания, а выхлопным газам выходить после того, как мощность произведена и последовательность горения завершена, в то время как оба клапана остаются плотно закрытыми во время сжатия и мощности. инсульты).

Жесткие допуски

Если зазор между штоком клапана и коромыслом не находится в пределах допуска изготовителя двигателя, тогда клапан либо откроется слишком далеко, либо недостаточно, и он может оставаться открытым слишком долго или недостаточно долго . Любой из этих сценариев наносит ущерб работе двигателя, нарушая эффективность, выходную мощность и экономию топлива, а также потенциально повреждая компоненты, затрудняя запуск и/или вызывая избыточное дымообразование.

Интерфейс между коромыслом и штоком клапана; на этом изображении виден небольшой зазор. Именно между этими двумя компонентами измеряется зазор клапана.

Если клапанный механизм по какой-либо причине опрокинут или снят, или если головка блока цилиндров снята или повторно затянута, клапаны необходимо отрегулировать. Регулировка требует четкого понимания процедуры (опыт помогает, но не обязателен, если следовать указаниям руководства по обслуживанию), а также умения пользоваться щупом и гаечным ключом. Каждый клапан регулируется путем вращения двигателя до тех пор, пока указанный клапан не будет закрыт, а связанный с ним поршень не переместится в верхнюю часть цилиндра (все регулировки клапанов выполняются при выключенном двигателе, однако двигатель необходимо провернуть, как правило, с помощью стартера). или вращающейся планкой, пока поршень и клапаны не займут правильное положение — двигатель не может и не должен запускаться во время процедуры).

Правильный зазор варьируется от производителя двигателя к производителю, а иногда и между впускными и выпускными клапанами, однако обычно он находится в районе десяти или двенадцати тысячных дюйма, что выражается численно как 0,010” или 0,012” (кредитная карта). , для сравнения, имеет толщину около 30 тысячных дюйма). Убедитесь, что вы соблюдаете правильные единицы измерения, в руководствах часто указывается зазор в дюймах и миллиметрах.

Дело конца выпускных и впускных клапанов.

Правильная процедура

Клапаны регулируются в определенной последовательности, подробно описанной в руководстве по обслуживанию; однако ни один клапан не может быть отрегулирован, если сам клапан полностью не закрыт. То есть пружина полностью поднимает клапан на свое место в головке блока цилиндров. Если распределительный вал каким-либо образом воздействует на клапан или клапанный механизм, его невозможно отрегулировать должным образом.

При хорошем доступе, т.е. достаточном пространстве над двигателем для снятия клапанной крышки и доступа инструментов и головы, регулировка клапанов обычно занимает не более нескольких часов, однако ее ценность неисчислима. Для большинства двигателей инструменты, необходимые для этой задачи, просты: набор комбинированных ключей (вы, скорее всего, будете использовать накидной конец), отвертка и средство для вращения двигателя, опять же иногда стартер, а в других случаях инструмент, который используется для вращения двигателя с помощью маховика или прерывателя и гнезда на гайке шкива коленчатого вала, что часто называют «запиранием» двигателя. Наиболее важным инструментом в этом процессе является набор щупов. Они распространены и недороги; тем не менее, я предпочитаю менее распространенную разновидность, называемую щупом «годен-нет».

Здесь зазор клапанов проверяется с помощью обычного щупа.

Обычные комплекты щупов изготовлены из серии прецизионных плоских стальных пластин разной толщины. В непроходном калибре используется ступенчатая пластина, кончик которой немного тоньше хвостовика, что помогает пользователю измерять зазор, более тонкая часть должна скользить в зазор с небольшим сопротивлением, останавливаясь на ступеньке. Если более толстая ступенчатая часть также входит в зазор, зазор слишком велик. Для морского использования, если вы можете их найти, предпочтительны щупы из нержавеющей стали, в противном случае убедитесь, что они хорошо смазаны маслом, так как они очень склонны превращаться в блок ржавчины, находясь в вашем ящике для инструментов. Повторюсь, в процессе регулировки двигатель должен быть заглушен, чтобы его нельзя было запустить.

Зазоры клапанов предоставляются производителями двигателей, в данном случае на наклейке, размещенной на крышке клапана, чтобы ее нельзя было пропустить.

Если регулировка клапанов выполняется с интервалами, указанными производителем, это обеспечит экономичность и эффективность. Если ваш двигатель и генераторная установка требуют периодической регулировки клапанов, и вы не знаете, когда они в последний раз регулировались, не рискуйте, по крайней мере, проверьте зазоры.

Стив Д’Антонио

Начав свою карьеру в 1988 году в качестве морского механика, электрика, менеджера и партнера мастерской по изготовлению лодок на заказ и двух верфей, а также технического журналиста, а также через Steve D’Antonio Marine Consulting, Inc., Стив предоставляет персонализированные и практические услуги. обслуживание покупателей лодок, владельцев лодок, судостроителей и производителей оборудования, а также других представителей морской индустрии по всему миру. Стив является сертифицированным Американским советом по лодкам и яхтам главным техником/консультантом по дизельным, электрическим, коррозионным и системным системам. Чтобы узнать больше или связаться со Стивом, перейдите на сайт SteveMarineConsulting. com

Технический совет № 10: Значения крутящего момента и настройки клапана

Перейти к содержимому

Опубликовано в

Категория: Технические советы

Опубликовано

Опубликовано: 19 октября 2001 г.

Полезное руководство по правильной установке клапанов на двигатели Perkins и другие.

В приведенной ниже таблице указаны значения крутящего момента и настройки клапана:

Моменты затяжки головки цилиндров и клапанный зазор

Головка цилиндра Моменты		Клапанный зазор
Модель двигателя Perkins		Впуск		Выхлоп
3. 152-4.203	70 фут-фунтов.	.012		.012 (холодный)
4.203.2	70 фут-фунтов.	.008		.012
4.108	60 фут-фунтов.	.012		.012 (холодный)
4,154	85 футо-фунтов.	.012		.012 (холодный)
4.236-4.248	100 футо-фунтов.	.012		.012 (холодный)
4,318	100 футо-фунтов.	.012		.012 (холодный)
6,354	100 футо-фунтов.	.012		.012 (холодный)
6.354.4 (1/2)	115 футо-фунтов.	.008		.018
6.354.4 (5/16)	28 футо-фунтов.
В8-510-540	125 футо-фунтов.	.012		.012 (холодный)
Continental – серия TMD
М10	50–55 футо-фунтов.	.014		.018
M12	90–95 футо-фунтов.	.014		.018
Все двигатели с плоской головкой (по диаметру болта)
3/8″	35–45 футо-фунтов.	И112, Ф135, Ф163	.012	.020
7/16″	70-75 футов фунтов	Ф227, Ф245	.012	.020
1/2″	100–110 футо-фунтов.	М330, М363	.017	.020
9/16″	130–140 футо-фунтов.	В427	.017	.022
Все двигатели с верхним расположением клапанов
Форд 172/192	>115 футо-фунтов.	.014		.016 (горячий)
Форд 6.300	75 футо-фунтов.	ГИД		ГИД
Форд 2300	90 футо-фунтов.	ГИД		ГИД
ГМ 6. 250	95 футо-фунтов.	ГИД		ГИД
ГМ 4.153-181	95 футо-фунтов.
GMC V6.305	70 фут-фунтов.	.012		.015 (горячий)
GM 4,3 л	65 футо-фунтов.	ГИД		ГИД
Герц G-1600	65 футо-фунтов.	.015		.015 (горячий)
(1404 кат.)
Вок D-155-176G	90 футо-фунтов.	.010		.020 (холодный)
Прод. G-193	105 футо-фунтов.	. 014		.014 (холодный)
А/С Г-153-230	100–110 футо-фунтов.	.015		.015 (холодный)
Край Н-225	70 фут-фунтов.	.014		.026 (холодный)

Мы надеемся, что эта таблица значений крутящего момента и настроек клапана была вам полезна. Не забудьте подписаться на дополнительные технические советы и ноу-хау дизельных двигателей с доктором Дизелем.

Знание — сила. Способность устанавливать связи с пользователями движка. Чтобы построить отношения с нашими клиентами, мы по-разному делимся с вами нашими 105-летними знаниями. У нас есть специальный раздел «Спросите доктора Дизеля™», где вы можете задать вопросы о двигателях, трансмиссиях, промышленных ручных сцеплениях, очистителях выхлопных газов и т. д.

Размещено в

Категория: Освещение в прессе

Опубликовано

Опубликовано: 20 июля 2022 г.

Размещено в

Категория: Освещение в прессе

Опубликовано

Опубликовано: 28 сентября 2021 г.

Размещено в

Категория: Освещение в прессе

Опубликовано

Опубликовано: 22 сентября 2021 г.

Регулировка клапанов ЯМЗ-236. Дизельный двигатель для большегрузных автомобилей

В продуктовой линейке ЯМЗ очень много силовых агрегатов. Один из них ЯМЗ-236. Ими оснащено огромное количество самой разной строительной и дорожной техники. Этот двигатель устанавливается на МАЗы, «Уралы», дизель-генераторы, а также на некоторые модели автобусов. ЯМЗ-236 — разработка 55-летней давности, но на сегодняшний день ему практически нет альтернативы, как и аналогам по характеристикам. Естественно, для надежной работы двигателя требуется регулярное техническое обслуживание. Рассмотрим особенности этого мотора и узнаем, как выполняется регулировка клапанов ЯМЗ-236.

Универсальный и конкурентоспособный

Наверное, единственное предприятие в России, которое на сегодняшний день может производить конкурентоспособные дизельные силовые агрегаты для грузовых автомобилей, а также для строительной техники — это Ярославский моторный завод.

Любой двигатель из линейки олицетворяет собой брутальность, надежность, неприхотливость в обслуживании и простоту. И чаще всего эти моторы показывают отличные возможности для интеграции в технику нового века.

Как создать мотор

В 50-е годы Ярославский завод получил специальный заказ от государства на разработку и дальнейший запуск в производство мощных дизельных силовых агрегатов, которые должны были заменить устаревшие на тот момент ЯАЗы. Эти двигатели должны были быть не просто мощнее, но и экономичнее ЯАЗа. В СССР хотели получить универсальный дизельный двигатель внутреннего сгорания, который можно было бы устанавливать на самые разные автомобили.

Инженеры работали под руководством известного талантливого конструктора Г.Д. Чернышева. Под его чутким руководством создан не только 236-й мотор, но и другие механизмы из этого семейства. Так родился двигатель, которому по сей день нет равных. Он устанавливается на «Урал». Автомобиль от этого очень выигрывал в технических характеристиках. Это также лучший двигатель для тракторов и строительной техники.

ЯМЗ-236: производство сейчас

Сейчас ОАО «Автодизель» по-прежнему выпускает этот агрегат, но также собирается его преемник — это ЯМЗ-530.

Продажи двигателей не падают, хотя сейчас в Украину не поставляются. Но производство неуклонно растет.

Устройство и технические характеристики

Двигатель имеет шесть цилиндров, расположенных в два ряда под прямым углом. Эта V-образная компоновка используется для уменьшения размера агрегата и его веса. Это также сделано для снижения веса автомобиля в целом. Одним из основных отличий этих двигателей от всех остальных является рациональное размещение каждого агрегата. Все это хорошо сочетается с высокой простотой конструкции. К каждому участку имеется хорошая доступность для обслуживания или ремонта. Двигательные узлы требуют регулярного обслуживания. В частности, регулировку клапанов ЯМЗ-236 следует проводить каждые 40 тысяч километров. Все те элементы, которые требуют регулярного обслуживания, расположены перед двигателем, а также между цилиндрами.

В передней части верхней части находится топливный фильтр, тормозной компрессор и электрогенератор. Эти элементы крепятся на верхней крышке агрегата. И компрессор, и генератор используют в качестве привода ремень. Слева на торце агрегата расположены масляные фильтры грубой и тонкой очистки. С правой стороны расположен стартер. Картер надежно защищен поддоном. Кстати, поддон одновременно играет роль емкости для масла. На привалочных плоскостях каждого ряда цилиндров расположены головки цилиндров. Там же можно найти систему фаз газораспределения и дизельные форсунки. Клапанный механизм скрыт под стальными кожухами. В одном из них есть патрубок — через него заливают масло.

Блок двигателя

Блок ЯМЗ-236 изготавливается методом литья из низкофутерованного серого чугуна. Затем отливка обрабатывается по технологии искусственного старения. Это делается для того, чтобы снять термические напряжения и сохранить точную геометрию в процессе эксплуатации. Гильза цилиндра имеет толстые стенки. Они центрируются по двум отверстиям в нижней и верхней части блока. Правый ряд камер сгорания немного смещен относительно левого на 35 см. Это необходимо для размещения шатунов.

Головка блока цилиндров

Головка базового двигателя от ОАО «Автодизель» Представляет собой цельную чугунную отливку. Фиксируется на блоке с помощью специальных шпилек. Последние изготовлены из сплава хромоникелевой стали и прошли термообработку.

Для отвода тепла при работе головки двигателя, снабженной рубашкой для охлаждающей жидкости и остальной части агрегата. Внутри головки блока цилиндров в нее запрессованы клапаны. Они оснащены пружиной и застежками. Там же расположены сопла и коромысел. Задвижка седельная вставная из специальных жаропрочных чугунных сплавов. Он вдавливается в гнездо. Между головкой и блоком установлена одна сэндвич-прокладка на каждые три цилиндра.

Механизм газораспределительного механизма

Механизм газораспределения к верхнему клапану ЯМЗ-236. Распределительный вал расположен снизу. Клапан приводится в действие толкательной системой, коромыслами и тягами. Распределительный вал изготовлен ковкой из углеродистой стали 45. Толкатели также стальные, изготовлены по технологии штамповки. Клапаны, как впускные, так и выпускные изготавливаются из жаропрочных сталей. Периодически дизельный двигатель требует обслуживания. Нужна регулировка клапанов ЯМЗ-236 и некоторые другие стандартные операции.

Как отрегулировать клапана?

Этот механизм газораспределения должен иметь тепловой зазор.

Это делается для герметизации посадки седла клапана, а также для компенсации теплового расширения. Величина зазора в выпускном и впускном клапане должна быть равна друг другу. Этот параметр колеблется от 0,25 до 0,3 миллиметра. Если двигатель эксплуатируется достаточно долго, то допускается увеличение зазора до 0,4 миллиметра. Регулировка клапанов ЯМЗ-236 производится только на холодном двигателе. Процесс осуществляется следующим образом. Во-первых, отключите подачу топлива. Затем отверните гайки, удерживающие крышку ГБЦ. Крышка снята, динамометрическим ключом проверить усилие затяжки болтов на осях коромысел. Далее коленчатый вал вращают по часовой стрелке. Затем наблюдайте за движением впускного клапана на первом цилиндре и ждите, пока он закроется.

После этого коленчатый вал проворачивают на четыре оборота. Затем с помощью щупа проверьте зазор. При необходимости параметр регулируется поворотом контргайки на регулировочном винте коромысла. В этом случае болт фиксируется отверткой. Порядок регулировки клапанов ЯМЗ-236 ничем не отличается от аналогичной процедуры на других моделях двигателей. После завершения процесса необходимо проверить состояние прокладок и при необходимости заменить их.

Современный ЯМЗ-236

Чугун в качестве основного материала в заводских условиях использовался до 2010 года. Но позже инженеры и конструкторы решили, что пора использовать алюминий. Теперь из этого металла делают блок и головку блока, что значительно упростило ремонт ЯМЗ-236, расточку горловин камер сгорания. Также процедура хонингования стала намного точнее. При этом агрегат не потерял своей прочности. На ЯМЗ-236 цена в таком виде 460 тысяч рублей. На вторичном рынке можно купить экземпляры за 50-200 тысяч рублей. Все зависит от штата.

Технические характеристики

Мотор имеет внушительный рабочий объем – 11 литров. Мощность может варьироваться от 150 до 420 лошадиных сил в зависимости от типа и наличия турбонаддува. В последних модификациях и модификациях параметр может быть увеличен до 500 сил. Поскольку стоимость топлива постоянно растет, производителю удалось снизить расход топлива. Так, если раньше «Урал» (автомобиль) потреблял 40 литров на 100 километров, то теперь двигатель потребляет всего 25 литров. При этом грузовик не потерял тяговых характеристик.

Итак, мы выяснили особенности силового агрегата от Ярославского моторного завода.

Двигатель ЯМЗ-236: характеристики, устройство, регулировка

ЯМЗ-236 — легендарный дизель производства ОАО «Автодизель», бывшего Ярославского моторного завода. Эта V-образная «шестерка» стала популярной в Советском Союзе, а после его распада — и во всем СНГ. В настоящее время двигатель используется на грузовиках, тракторах и комбайнах. Его можно встретить на таких известных автомобилях, как МАЗ, КрАЗ, УРАЛ, ЗИЛ, а также на тракторах К-700.

Ближайшими собратьями этой модели являются ЯМЗ-238 на 8 цилиндров и ЯМЗ-240 — на 12 цилиндров. ЯМЗ-236 имеет множество модификаций с разным количеством лошадиных сил.

История создания

В 1950-х годах Ярославский завод получил госспецзаказ на создание более мощных дизелей, которые должны были заменить устаревшие ЯАЗы. Эти моторы должны были стать мощнее и экономичнее своих предшественников. С другой стороны, государство хотело получить универсальный ДВС, который можно было бы использовать на разных марках автомобилей.

Под руководством выдающегося конструктора СССР, заслуженного деятеля науки Г. Чернышева был создан двигатель ЯМЗ-236, как и все остальное семейство дизелей того времени. Он же разработал для КАМАЗ не менее легендарную серию агрегатов.

Так родился ДВС, который и по сей день многим известен. Отличается высокой мощностью, надежностью, легким ремонтом, несложным обслуживанием, а также дешевизной запасных частей. Большой ресурс и ремонтопригодность позволяют ему служить верой и правдой долгие годы.

Производство в настоящее время

Сегодня производство ЯМЗ-236 продолжается, хотя его преемник ЯМЗ-530 уже существует. Объемы реализованных двигателей не падают, но в связи с боевыми действиями на Украине прекратились поставки на Кременчугский автосборочный завод, выпускавший знаменитые КрАЗы. Ярославский завод, конечно, потерял сегмент сбыта моторов, но производство от этого не уменьшилось.

Технические характеристики и устройство

Двигатель ЯМЗ-236 имеет достаточно высокие технические характеристики. Он оснащен 6 цилиндрами, которые расположены параллельно и имеют 9угол 0 градусов. Топливо поступает прямо в цилиндры, т.е. непосредственный впрыск. Давление двигателя 16,5 атмосфер. Поршень имеет диаметр 130 мм в базовом и 140 мм в ремонтном варианте, при его ходе 140 мм.

На двигатель устанавливается топливный насос высокого давления механического типа и форсунки, которые впрыскивают непосредственно в каждый цилиндр. Каждая головка блока имеет 6 клапанов — 3 впускных и 3 выпускных.

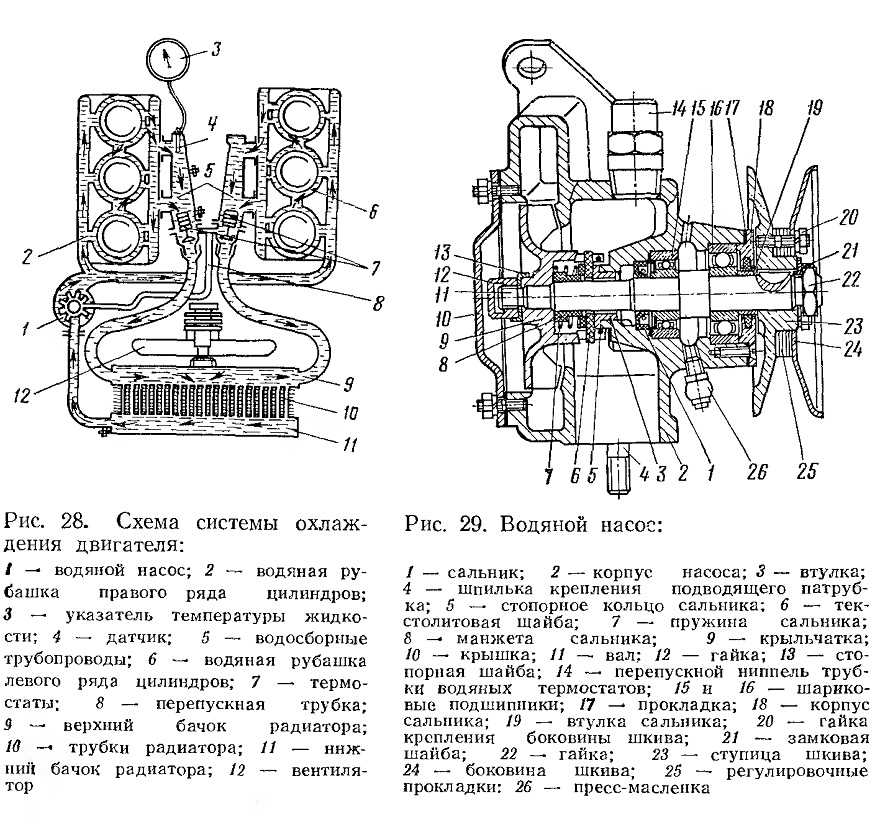

Система охлаждения жидкостная с принудительной циркуляцией, которая осуществляется с помощью водяного насоса. Привод представляет собой ремень, который вращает шкив помпы от шкива коленчатого вала.

Двигатель ЯМЗ-236 имеет объем 11 литров, мощность колеблется от 150 до 420 лошадиных сил. На последних моделях она была увеличена до 500 л.с. В связи с повышением тарифов на топливо производители ЯМЗ-236, расход которого составлял 40 литров на 100 км, снизили этот показатель до 25 литров.

Основной силовой агрегат изготавливался из чугуна до 2010 года, пока не было принято решение перевести его на алюминий, как и ГБЦ. Это позволило упростить процедуру ремонта и расточки шеек цилиндров, хонингование стало более точным. При этом блок агрегата не потерял прежней прочности.

Основные характеристики ЯМЗ-236 показывают, что двигатель имеет достаточно простую конструкцию, что обеспечивает простоту ремонта и обслуживания.

Регулировка

ЯМЗ-236, который регулируется вручную, требует специального инструмента. Он включает в себя множество операций. Рассмотрим основные манипуляции, которые необходимо провести:

Регулировка клапанов, которая производится с помощью специального щупа, предназначенного для двигателя ЯМЗ-236. Моторное устройство позволяет проделать эту операцию при снятой клапанной крышке.
Регулировка сцепления, точнее этот процесс называется балансировкой. Он проводится на специальном стенде.

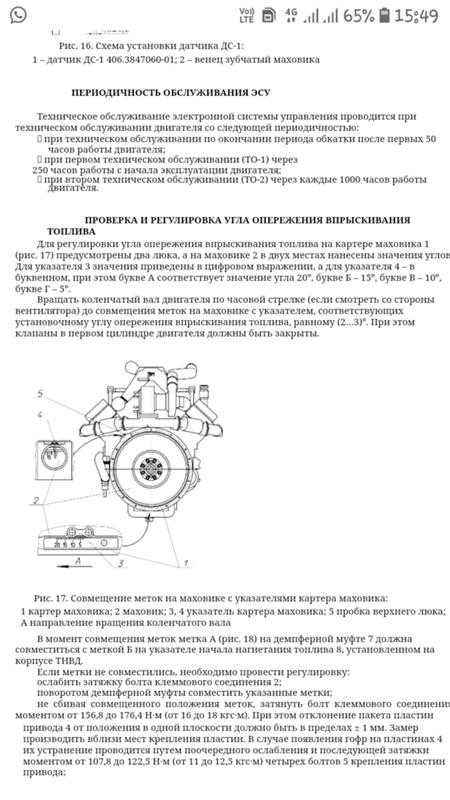

Регулировка подачи топлива через ТНВД.

Все регулировочные операции проводятся только в автосервисах, так как для них требуется специальный инструмент, который сложно найти в гараже.

Сервис

Техническое обслуживание дизельного двигателя ЯМЗ-236 достаточно просто, если знать, как и что делать. Рассмотрим основные операции, которые входят в сервис:

Замена масла. Обычно для этого двигателя рекомендуется использовать смазку для дизелей типа М10Г2К.
Замена фильтрующих элементов. В моторе есть несколько фильтров, которые следует менять каждые 15 000 км. Это масляный фильтр, фильтрующий элемент грубой и тонкой очистки топлива, ремкомплекты всех фильтров.
Регулировка впрыска, другими словами — обдув форсунок.
Замена прокладок клапанных крышек и прокладок ГБЦ. В некоторых случаях меняется материал прокладки поддона.
Подтяжка или замена приводных ремней.

Вот, в принципе, и все операции по техническому обслуживанию, которые проводятся на ЯМЗ-236. Все остальное меняется в текущем и плановом ремонте.

Ремонт

Ремонт двигателя ЯМЗ-236 производится только в автосервисах, так как требует специального оборудования и инструментов. В их состав входят такие стенды: для разборки и сборки силового агрегата и его элементов, балансировочные, регулировочные и для испытаний.

Также потребуется специальное оборудование:

Расточной и хонинговальный станок.
Оборудование для шлифовки и полировки коленчатого вала.
Стойка с ванной для опрессовки.
Развертки для притирки седел клапанов.
Оборудование для установки гидрораспределителей.
Токарно-фрезерный станок.
Подставка для чистки форсунок.
Пресс для запрессовки подшипников и уплотнений.
Аргонная сварка, в некоторых случаях.
Другой инструмент и спецоборудование для ремонта дизельных двигателей.

Как видно из списка, вам понадобится много стендов и оборудования, которое не каждый автосервис может себе позволить.

Ремонт двигателя ЯМЗ-236 проводится в несколько этапов. Все они достаточно сложны, и за каждую отвечает профессионал узкого профиля. Рассмотрим все этапы по очереди:

Разборка. Наверное, уже понятно, что ДВС разбирается с помощью обычного расширенного набора инструментов и пневматического пистолета.
Диагностика неисправностей и определение перечня запасных частей, подлежащих замене.
Шлифовка коленчатого вала и подготовка блока цилиндров.
Мойка всех запасных частей и узлов. Обычно его проводят горячим керосином.
Когда все готово, происходит сборка.

Разборка ЯМЗ-236 занимает около 6-8 часов. Подготовка деталей к сборке занимает около 16-20 часов, в зависимости от сложности поломки. Процесс сборки занимает до 36 часов. Все зависит от того, насколько изношены основные узлы и агрегаты и насколько хорошо они подготовлены к завершающему этапу работ.

Планы на будущее

В 2020 году Ярославский завод планирует прекратить выпуск двигателей ЯМЗ-236, так как ему на смену приходит новый ЯМЗ-660, который станет на 100 лошадиных сил мощнее, а объем увеличится до 12,5 литров. При этом сохраняется классическая компоновка цилиндров и клапанов. Новшеством планируют сделать электронный ТНВД, который будет иметь стандарт Евро-5, что позволит двигателям выйти на мировой рынок. Также планируется продолжить выпуск дизельных силовых установок на базе ЯМЗ-236.
