Блог с полезной информацией о двигателях ЯМЗ

05.05.2021

Проверка и регулировка зазора впускного и выпускного клапанов на дизельных двигателях дизельных двигателях серии WP12 Евро IV

Впускной клапан (610800050049) — элемент механизма газораспределения ДВС, который отвечает за пропуск в рабочую камеру сгорания топливно-воздушной смеси или только воздуха (для дизельных ДВС серии WP12 Евро IV, а также для WP7.270E51, WP7.300E51, WP10NG280E51, WP12.430E50 моторов с непосредственным впрыском). Впускной клапан ГРМ осуществляет открытие доступа в цилиндр двигателя, а затем перекрывает доступ перед тем моментом, когда начнется такт сжатия.

Впускные клапаны изготавливают из особой стали. К такой стали для изготовления клапанов двигателя внутреннего сгорания выдвигаются отдельные требования:

высокая твердость поверхности;

достаточная теплопроводность материала;

узкий коэффициент термического расширения;

противостояние разъедающему влиянию продуктов сгорания;

возможность противостоять регулярным динамическим нагрузкам при высоком нагреве;

Главное отличие впускного клапана от выпускного – диаметр тарелки: у впускного она больше, чем у выпускного клапана (610800050050). Почему? Потому что всасывание воздуха из атмосферы в цилиндр под действием разрежения происходит с меньшей скоростью, чем выталкивание его из цилиндра поршнем.

Все просто: количество воздуха (или топливовоздушной смеси) – одинаковое, а скорость – разная. Соответственно, там, где скорость ниже, отверстие шире, а закрывающая его тарелка – больше в диаметре.

Как провести проверку и регулировку зазора впускного и выпускного клапанов на дизельных двигателях дизельных двигателях Weichai WP12 Евро IV?

Проверка и регулировка зазора впускного и выпускного клапанов осуществляется следующим образом:

А. Регулировка клапанов проводиться на холодном двигателе, провернуть коленвал (по часовой стрелке со стороны носка коленвала) так чтобы поршни 1-го и 6-го цилиндра были в верхней мертвой точке. Вращать коленвал до того момента когда засечка на маховике совпадет со стрелкой на перекрывающем щитке смотрового люка.

B. Сняв крышку коромысел клапана, определить в каком из цилиндров такт сжатия в 1-ом или 6-ом (зазор меряется между впускным клапаном цилиндра, который находится на такте сжатия, и коромыслом).

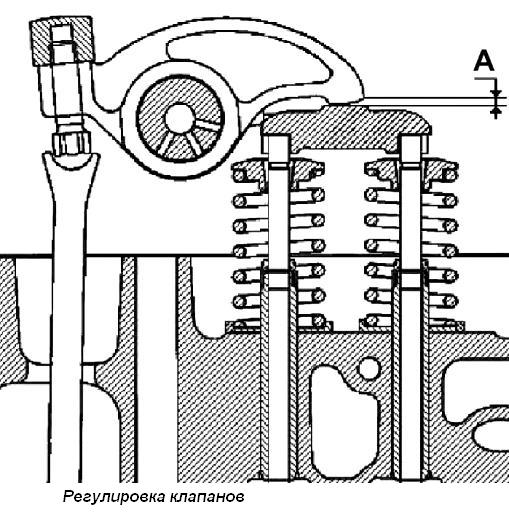

С. По таблице 1 зазор между плоскостью на мостике клапанов и коромыслом проверяется с помощью щупа. Для впускного клапана дизеля WP12, а также для WP7.270E51, WP7.300E51, WP10NG280E51, WP12.430E50 предусмотрен зазор 0,4 мм, выпускного — 0,6 мм. Регулировка зазора может производиться с помощью регулирующего болта на коромысле.

Зазор впускного клапана в холодном состоянии 0,4 мм. Зазор выпускного клапана в холодном состоянии 0,6 мм/

D. После проверки 1-го или 6-го цилиндра необходимо провернуть коленвал на 360°для того, чтобы 1-й цилиндр или 6-й находился на рабочем такте. Далее выполняется регулировка прочих клапанов и других основных деталей двигателя Weichai.

Таблица 1

Для выпускного клапана с вспомогательным тормозным устройством EVB, регулировка зазора ведется следующим образом:

Выпускной клапан и регулировка зазора ЕVB

Поршень (612630020152) находится на верхней мертвой точке на такте сжатия;

Ослабить гайку 1;

Регулировку выполнять регулирующим болтом 1 до тех пор, пока зазор между мостом клапана и коромыслом не станет равен 0;

Ослабить гайку 2;

Регулировку выполнять регулирующим болтом 2, вставить щуп 0,6 мм между регулирующим болтом 2 и мостом клапана;

Регулировку болтом 2 выполнять до тех пор, пока маленький поршень не дойдет до упора, и не будет удерживать щуп;

Регулируя зазор клапана 0,6 мм, необходимо вращать регулирующий болт до тех пор, пока не зажмется щуп. Удерживая болт в данном состоянии, законтрить гайку;

Далее выполнять регулировку болтом 1, вставить щуп 0,4 мм между регулирующим болтом 1 и мостом клапана;

Регулировку выполнять регулирующим болтом 1 до тех пор, пока маленький поршень не дойдет до упора и не зажмет щуп. Удерживая болт в данном состоянии, законтрить гайку.

Тщательно проверьте клапанные зазоры, при необходимости отрегулируйте их еще раз.

Как отрегулировать клапана двигателя своими руками — Иксора

Если двигатель работает ровно и бесперебойно, значит, он в нормальном состоянии. Появление же любых посторонних звуков говорит о возможных неисправностях его деталей. Довольно часто слышится стук клапанов. Его причина, вероятнее всего, заключается в плохо отрегулированных зазорах. Предлагаем некоторые рекомендации, как отрегулировать клапана своими руками.

Зачем требуется регулировать клапана

В двигателе работу каждого цилиндра «обеспечивают» 2 клапана – впускной и выпускной и газораспределительный (клапанный) механизм, приводящий их в действие. Хотя на практике в современных двигателях используется и большее количество клапанов. Естественно, что работающий двигатель нагревается, и в соответствии с законами физики все его детали расширяются. С учетом этого между ними предусматривается наличие строго отрегулированных зазоров. Например, между клапанами и их седлами.

Неправильная регулировка клапанов чревата снижением эффективности работы двигателя, а также более быстрым износом его деталей. К примеру, слишком маленькие зазоры между клапанами и их седлами приводят к подгоранию обоих. А чересчур большие не позволяют полностью открываться клапанам. В результате существенно падает мощность движка и его работу сопровождает металлический стук.

Поэтому производить проверку и, если требуется, регулировку клапанов рекомендуется поле наезда очередных 20-30 тыс. км. И не обязательно для этого ехать на СТО, ведь регулировка клапанов своими руками не так уж и сложна. А информация о тепловых зазорах имеется в руководстве по ремонту автомобиля.

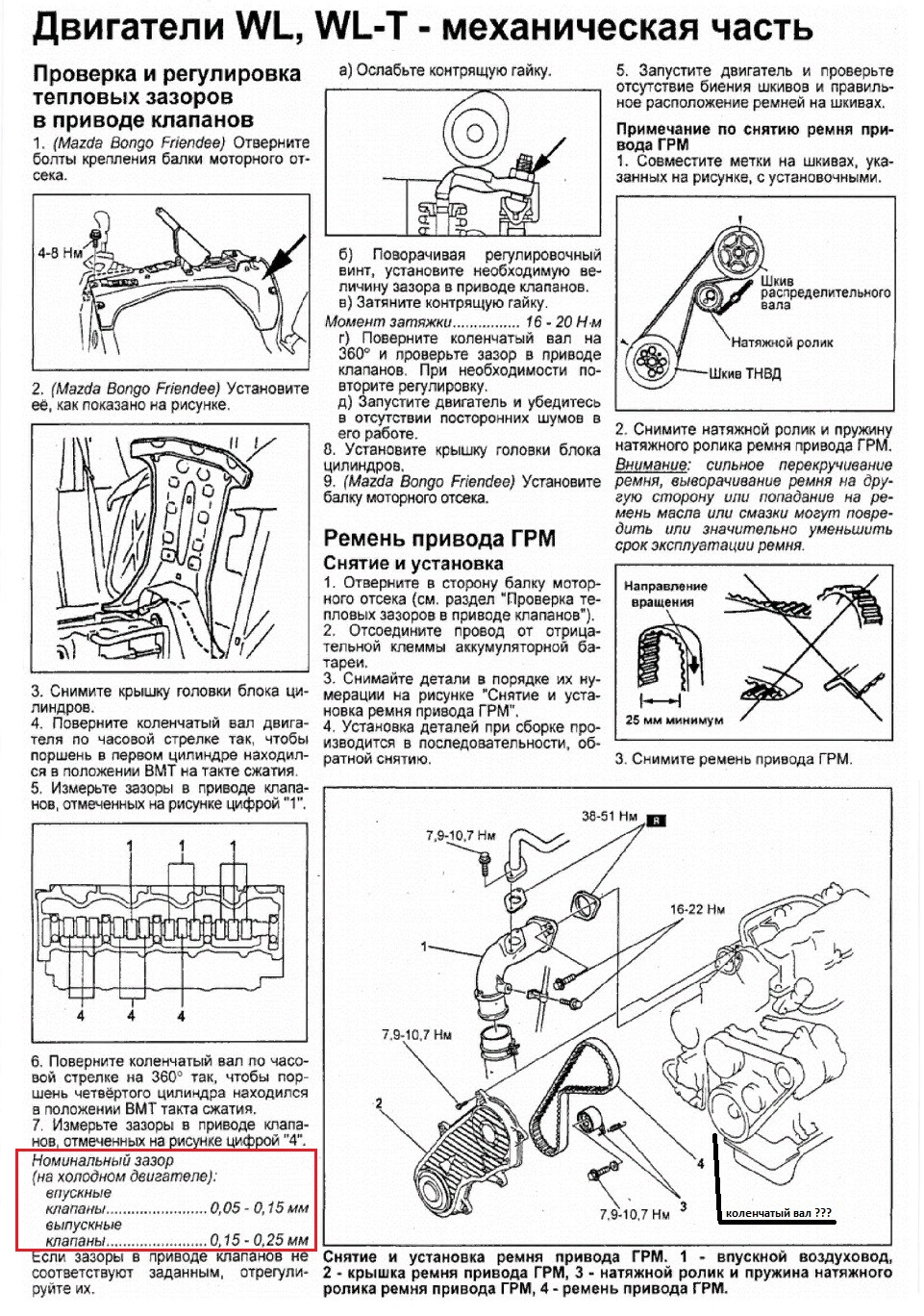

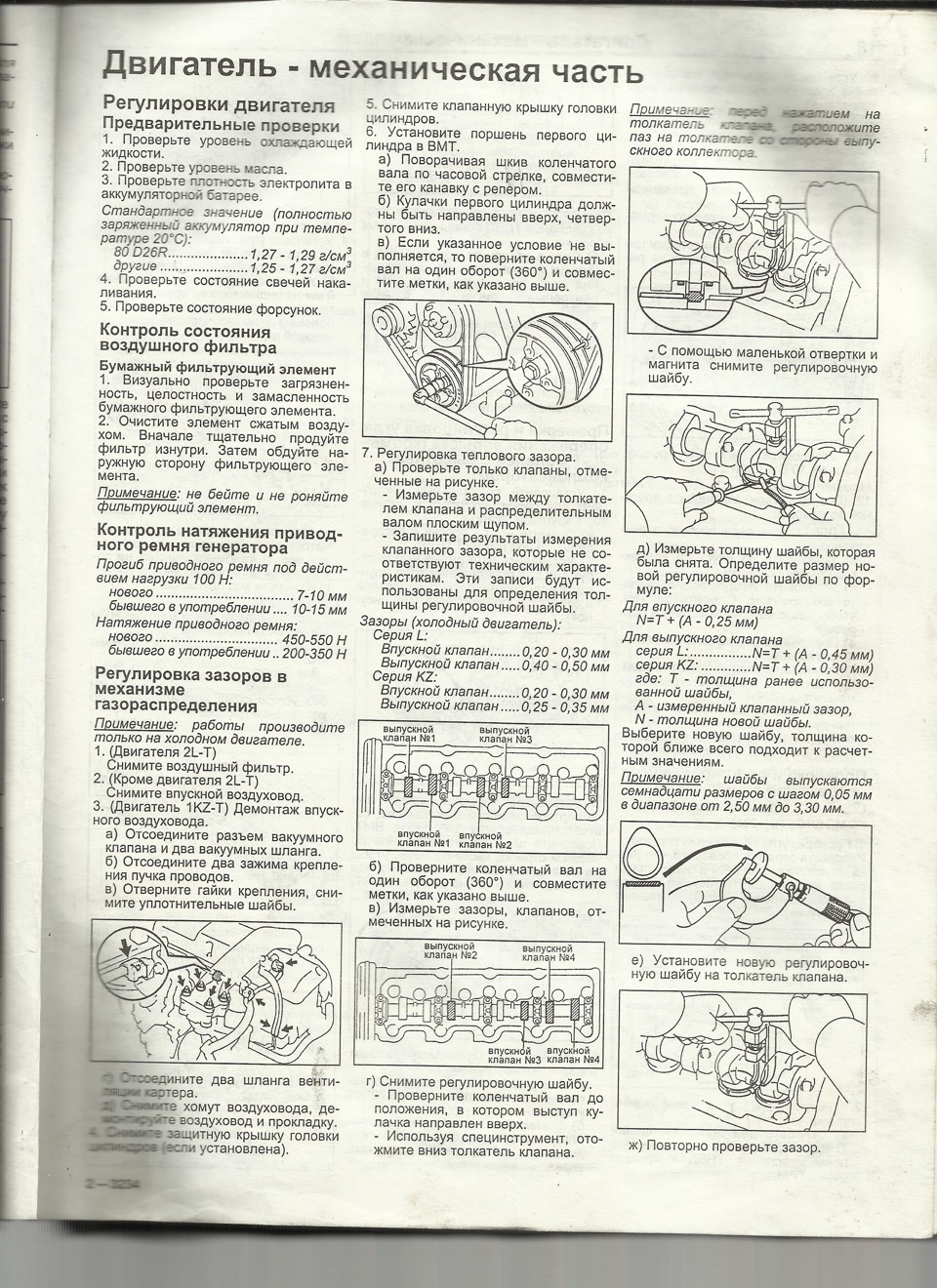

Порядок регулировки клапанов

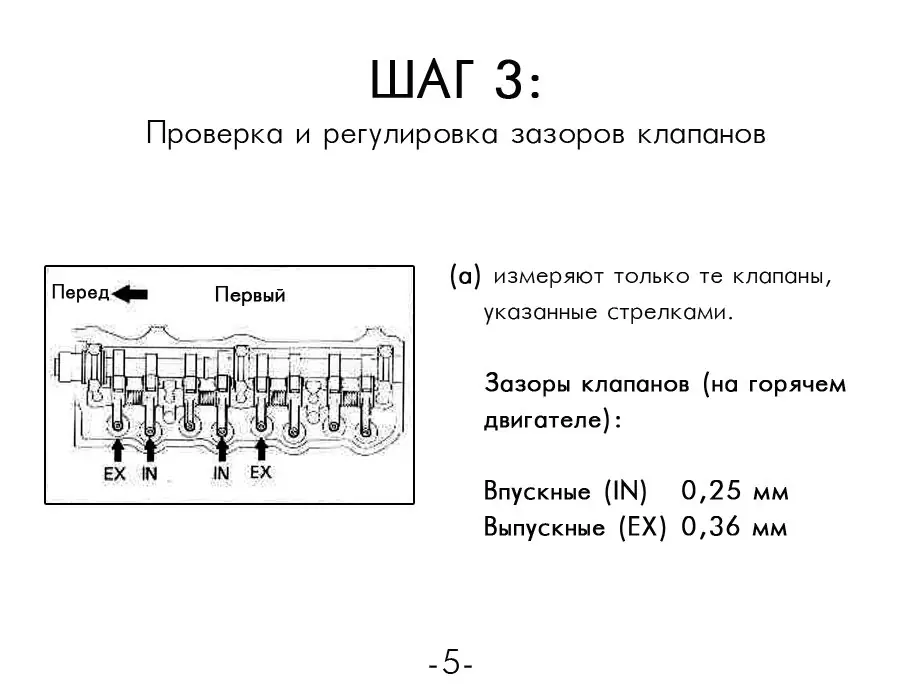

Регулировку клапанов выполняют исключительно при холодном двигателе. Для этого потребуется плоский щуп необходимой толщины и незамысловатые слесарные инструменты. Заметим также, размеры зазоров впускного и выпускного клапанов различны!

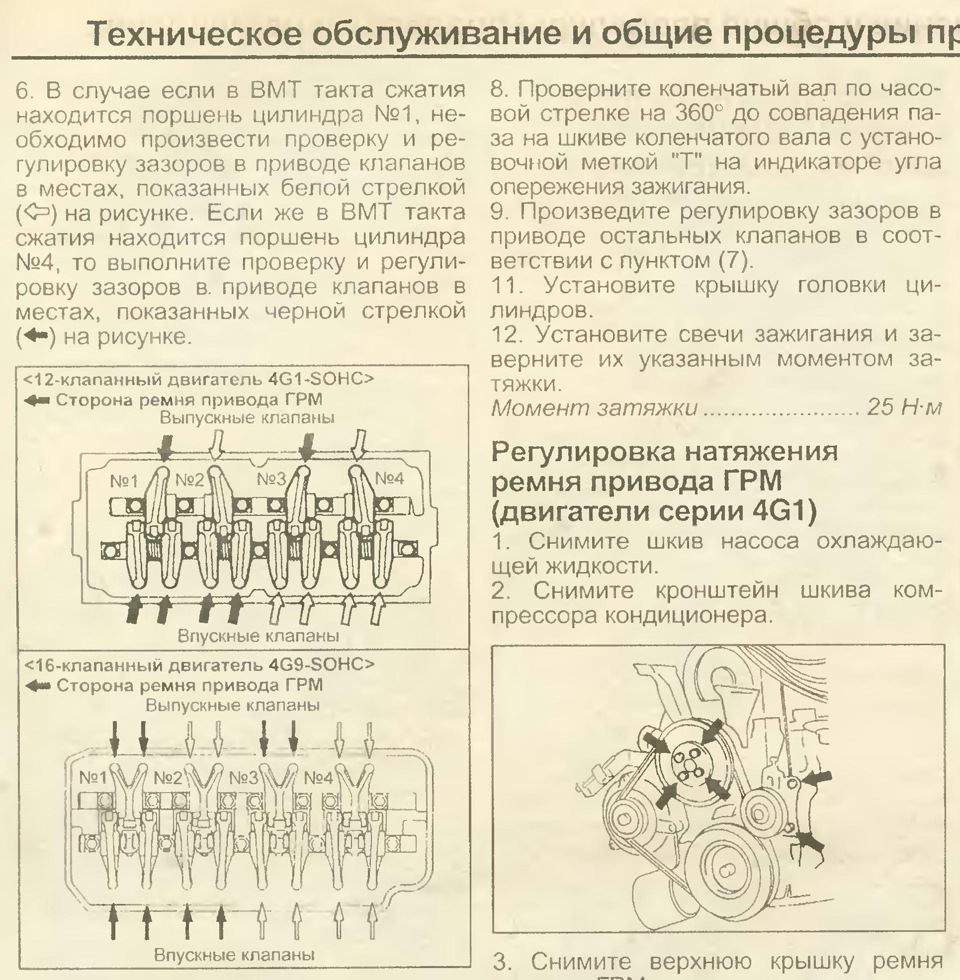

Выберите цилиндр, клапана которого нуждаются в регулировке.

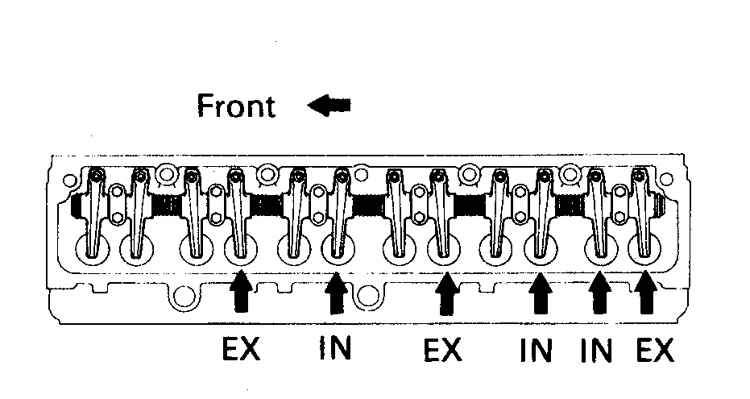

Установите его, заранее отрегулированный, поршень в мертвой (верхней) точке сжатия, в которой оба клапана плотно закрыты, а их коромысла свободно качаются в пределах зазора.

Слегка отвинтите контргайку на регулировочном болте.

Используя заготовленный щуп, путем вращения регулировочного болта установите зазор необходимых размеров.

Затяните контргайку.

Примечание:

Выполняя перечисленные операции, следует строго следить за точностью регулировки зазора. Щуп должен входить в него с небольшим усилием. Иначе, после затягивания контргайки зазор изменится.

По окончании этой работы, путем поворота коленвала на пол-оборота (лучше пусковой рукояткой и исключительно по часовой стрелке) перейдите к регулировке зазоров в клапанах других цилиндров. Причем, в порядке их работы. Например, для 4-х цилиндрового двигателя – 1-3-4-2.

Свои специфические особенности имеет как регулировка клапанов инжекторных двигателей, так и регулировка клапанов дизельных двигателей. При этом основная сложность этих операций заключается в четком их выполнении. Информация о них на примере конкретных автомобилей широко изложена в Интернете

С развитием автомобилестроения и изобретением гидрокомпенсаторов – устройств, автоматически регулирующих тепловые зазоры клапанов двигателя, необходимость в какой-либо дополнительной регулировке клапанов отпала. К тому же и двигатели с гидрокомпенсаторами клапанов работают значительно тише, а о стуке клапанов можно просто забыть.

Двигатели практически всех современных автомобилей оснащаются этими устройствами. Но и владельцам предыдущих моделей отечественных авто неплохо бы позаботиться о более стабильной работе их газораспределительных механизмов. Т.е., гидрокомпенсаторы клапанов купить и установить на свой автомобиль. Это можно сделать, как на любой СТО, так и самостоятельно. Мы бы рекомендовали приобрести гидрокомпенсаторы AJUSA, соответствующие мировым стандартам.

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 800 555-43-85 (звонок по России бесплатный).
Производитель	Артикул	Наименование
AJUSA	85000100	Гидрокомпенсатор
AJUSA	85000500	Гидрокомпенсатор
AJUSA	85001100	Гидрокомпенсатор
AJUSA	85001800	Гидрокомпенсатор
AJUSA	85002200	Гидрокомпенсатор
AJUSA	85003600	Гидрокомпенсатор
AJUSA	85004400	Гидрокомпенсатор
AJUSA	85008600	Гидрокомпенсатор
AJUSA	85009700	Гидрокомпенсатор
AJUSA	85014200	Гидрокомпенсатор

На видео ниже приведен пример самостоятельной регулировки клапанов двигателя на Renault Logan.

Купить гидрокомпенсаторы большинства известных мировых брендов и другие запчасти можно в магазинах IXORA. Консультативную помощь в выборе товара всегда окажут наши менеджеры.

Полезная информация:

Почему стучит в двигателе автомобиля и можно ли по стуку определить его причины

Причины нестабильной работы двигателя на холостом ходу

Получить профессиональную консультацию при подборе товара можно, позвонив по телефону 8 800 555-43-85 (звонок по России бесплатный).

Когда дизельным двигателям требуется регулировка клапана

Объяснение регулировки клапана

Allstate Peterbilt Group | Опубликовано в Пятница, 15 декабря 2017 г., в 17:06 в категории Сертифицированные подержанные автомобили, двигатели Cummins, мобильное обслуживание, двигатели PACCAR, обслуживание и запасные части.

Зачем нужна регулировка клапана для вашего дизельного двигателя

Регулировка клапана (иногда также называемая перепускной) жизненно важна для исправности вашего дизельного двигателя, чтобы обеспечить правильное сгорание. Это часто упускают из виду при надлежащем обслуживании двигателя; однако пренебрежение вашими клапанами может привести к множеству нежелательных неприятностей, таких как потеря мощности и снижение эффективности использования топлива. Внимательное наблюдение за зазором клапана может предупредить вас о проблеме, прежде чем это приведет к значительным затратам на ремонт вашего дизельного двигателя и большому количеству незапланированных простоев.

Что такое регулировка клапана?

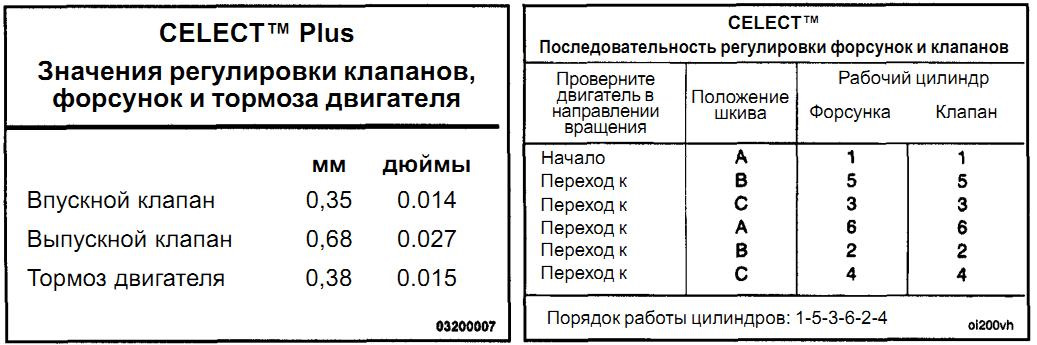

Клапанный механизм (толкатель, подъемник и коромысло в сборе) отрегулирован таким образом, чтобы затвор имел надлежащий зазор, необходимый для регулирования открытия и закрытия клапана. Если зазор слишком велик, это повлияет на воздушный поток двигателя и в конечном итоге приведет к повреждению клапана. Если зазор слишком мал, клапан не может закрыться и должным образом герметизироваться в головке блока цилиндров, и выхлопные газы будут просачиваться мимо клапана. Клапанный зазор также является единственным способом передачи тепла клапанами в головку блока цилиндров.

Когда мне нужна регулировка клапана?

Вы должны проверять клапанные зазоры с периодичностью, рекомендованной производителем. Верным признаком того, что пришло время отрегулировать зазоры клапанов, является то, что ваш двигатель издает громкие щелчки или постукивания при запуске или если вы испытываете потерю мощности двигателя. Вы можете найти более подробную информацию о рекомендуемой частоте регулировки здесь.

Почему важна процедура регулировки клапана?

Если вы пренебрегаете регулировкой клапана дизельного двигателя в течение длительного периода времени, может произойти катастрофический отказ клапана и двигателя. Может возникнуть ряд проблем, которые повлияют на производительность вашего грузовика и потенциально оставят вам дополнительные ремонтные работы. К этим проблемам относятся:

Двигатель не будет работать на полную мощность
Вы сожжете топливо быстрее
У вас будет повышенный дым от выхлопных газов

Должен ли я самостоятельно пытаться отрегулировать клапана дизельного двигателя?

Хотя некоторые люди регулируют клапана самостоятельно, многое может пойти не так. Клапан, который не отрегулирован на надлежащий зазор, может привести к утечке выхлопных газов через клапан или ухудшению работы двигателя. Любой из этих сценариев может в конечном итоге стоить вам больше денег, чем обслуживание вашего двигателя профессионалами.

Если вам нужна процедура корректировки стоимости, посетите сервисный отдел Allstate Peterbilt. Мы также предлагаем услуги кузовных мастерских на Среднем Западе и услуги мобильных грузовиков для удобного обслуживания грузовиков в дороге.

Еще от Allstate Peterbilt

Эта запись была размещена
в пятницу, 15 декабря 2017 г. , в 17:06 и подается в разделы Сертифицированные подержанные автомобили, Cummins Engines, Mobile Service, PACCAR Engines, Service and Parts.
Вы можете следить за любыми ответами на эту запись через ленту RSS 2.0.
И комментарии и запросы в настоящий момент закрыты.

Каковы признаки необходимости регулировки клапанов?

Для правильной работы дизельного двигателя необходимо отрегулировать клапаны (иногда называемые верхними клапанами). Поэтому обслуживание двигателей должно включать эту задачу как можно чаще.

По рекомендации производителя следует регулярно проверять зазоры клапанов. Например, пришло время отрегулировать зазоры клапанов, если вы слышите, как ваш двигатель издает громкие щелчки или постукивания при запуске, или если двигатель работает не так хорошо, как раньше.

Небрежное отношение к клапанам может привести к потере мощности и снижению расхода топлива. Вы можете предотвратить большие счета за ремонт вашего дизельного двигателя и множество незапланированных простоев, внимательно следя за зазором клапана.

Что такое регулировка клапана?

Металл, используемый в деталях двигателя, особенно клапанных механизмах и клапанах, расширяется при высоких температурах, что приводит к удлинению клапана. Регулировка тепловых зазоров известна как регулировка клапана для компенсации этого расширения.

Клапаны с постоянными нагрузками могут иногда выходить из строя. Поэтому важно вовремя знать, когда клапаны двигателя нуждаются в регулировке, чтобы отремонтировать их, прежде чем они нанесут дополнительный ущерб двигателю, ремонт которого будет очень дорогостоящим.

Клапаны играют решающую роль в двигателях и контролируют поступление воздуха в цилиндры и выход из них. Поскольку двигатель не работает с максимальной эффективностью, если клапаны не в хорошем состоянии, он будет работать плохо или на холостых оборотах.

Каковы признаки необходимости регулировки клапанов?

Если вы заметили, что ваш двигатель теряет мощность при запуске, или если вы слышите громкие постукивания или щелчки при запуске, возможно, ваши клапаны не отрегулированы.

Плохая работа на холостом ходу, особенно до прогрева автомобиля, является еще одним признаком того, что ваши клапана не отрегулированы. В результате позднего открытия клапанов топливо забивается, вызывая неровный холостой ход.

Поврежденные клапаны

Повреждение клапанов и связанных с ними компонентов является наиболее серьезным результатом неправильной регулировки клапанного зазора. Установка слишком малых зазоров может привести к повреждению клапанов и вызвать стук или дребезжание, когда части клапанного механизма ударяются друг о друга. Это может привести к сильному тепловому повреждению и полному отказу клапана, если зазоры слишком малы. Использование слишком малых зазоров может привести к тому, что клапаны не закроются полностью (или не закроются в течение достаточного времени). Убедитесь, что клапаны вашего двигателя всегда отрегулированы в соответствии с инструкциями производителя.

Проблемы с предварительным зажиганием

Это признак того, что ваши клапаны нуждаются в регулировке, если у вас возникли проблемы с предварительным зажиганием. Свеча зажигания обычно зажигается до воспламенения топлива в камере сгорания, вызывая преждевременное зажигание.

Неотрегулированный клапан приводит к уменьшению клапанного зазора, что является причиной быстрого нагрева двигателя. Свеча зажигания двигателя зажжется до того, как загорится, если тепло станет чрезмерным.

Повышенный расход топлива

У вас могут возникнуть проблемы с регулировкой клапанов, если ваш автомобиль потребляет больше топлива, чем раньше. Это связано с тем, что когда воздух и топливо поступают в камеру сгорания, выпускной клапан открывается. Результатом будет увеличение расхода топлива из-за того, что топливо поступает и выходит из выпускного клапана.

Пониженная мощность

Способность двигателя развивать максимальную мощность ухудшается из-за неправильно отрегулированных впускных и выпускных клапанов.

Чтобы двигатель работал плавно, впускные клапаны должны быть синхронизированы со скоростью поршня, чтобы топливо могло поступать в камеру сгорания в нужное время и в нужное время.

Дымовые газы выходят из двигателя через выпускные клапаны, имеющие аналогичное назначение. Двигатель не будет эффективно сжигать топливо, если клапаны не отрегулированы должным образом. После этого происходит резкое снижение мощности и пробега.

Перегрев

Возможно, вам потребуется отрегулировать клапаны, если ваш двигатель перегревается. Когда клапаны отрегулированы неправильно, они закрываются слишком медленно, что приводит к перегреву двигателя, поскольку тепло не рассеивается.

Ваш двигатель издает громкие постукивания или щелчки

Автомобили часто издают громкие постукивания или щелчки, когда их клапаны не отрегулированы.

Возникает трение между цилиндром и двигателем, вызывающее шум. В результате снижения производительности двигателя ваш автомобиль будет постепенно терять мощность, если вы не устраните проблему быстро.

Грубый холостой ход

Впускной и выпускной клапаны двигателя должны открываться и закрываться через определенные промежутки времени для обеспечения плавной работы. Поэтому клапанные механизмы от клапана отделяет небольшой зазор.

Зазор клапана относится к величине зазора между двумя клапанами. Неправильный клапанный зазор может привести к неравномерному холостому ходу, особенно когда двигатель прогрет.

Зачем мне нужна регулировка клапана?

Для регулирования открытия и закрытия клапана зазор на клапанном механизме отрегулирован так, чтобы иметь надлежащий зазор. Если зазор слишком большой, это повлияет на поток воздуха в двигателе, и клапаны в конечном итоге будут повреждены.

Клапан будет пропускать выхлопные газы, если зазор слишком тугой, что не позволит ему должным образом уплотниться в головке блока цилиндров. Кроме того, клапанный зазор является единственным способом передачи тепла от клапанов к головке блока цилиндров.

Клапан и двигатель, скорее всего, катастрофически выйдут из строя, если вы пренебрежете регулировкой клапана дизельного двигателя в течение длительного периода времени. Возможно, вам придется сделать больше ремонтов вашего грузовика, если возникнет одна из нескольких проблем, которые мешают его работе. Задействованы следующие проблемы:

Дым от выхлопных газов увеличится
Топливо будет сжигаться быстрее
Полная мощность не будет доступна двигателю

Все ли двигатели нуждаются в регулировке клапанов?

Нет необходимости выполнять эту процедуру на каждом двигателе. Однако гидрокомпенсатор – эти устройства регулируют тепловой зазор автоматически с помощью моторного масла – требуется, если мотор ими оснащен.

При неисправности гидрокомпенсаторов вышеуказанные симптомы могут проявляться и на этих двигателях при износе этих устройств.

Повысит ли производительность регулировка клапана?

Регулировка клапанов действительно повысит производительность вашего двигателя, поскольку в результате двигатель станет более плавным и отзывчивым.

Кроме того, хорошо отрегулированный клапан позволяет двигателю сжигать топливо с максимальной эффективностью, что приводит к резкому увеличению производительности.

Повысит ли компрессия регулировка клапана?

При уменьшении зазора клапана происходит его неполное закрытие, что приводит к многочисленным негативным последствиям. В случае частично открытого клапана в камере сгорания происходит утечка горячих газов во впускную или выпускную системы, в результате чего сжатый воздух становится менее плотным.

Могут ли неотрегулированные клапаны вызвать пропуски зажигания?

Клапаны с проблемами регулировки могут вызвать пропуски зажигания. Пропуски зажигания вызваны недостаточной мощностью, поступающей от одного или нескольких цилиндров.

Слишком тугая регулировка клапана приведет к пропускам зажигания. Когда клапаны не отрегулированы, это также влияет на смесь воздуха и топлива. Здесь задействована способность цилиндра производить мощность.

Как узнать, когда нужно отрегулировать клапаны?

Руководство по эксплуатации вашего автомобиля должно содержать эту информацию в зависимости от марки, модели и двигателя. К сожалению, эти процедуры выполняются редко, обычно раз в 50 000–80 000 км пробега или 31 000–50 000 миль.

Если автомобиль работает на сжиженном газе, рекомендуется также более частая проверка, поскольку сжиженный газ увеличивает тепловую нагрузку двигателя.
