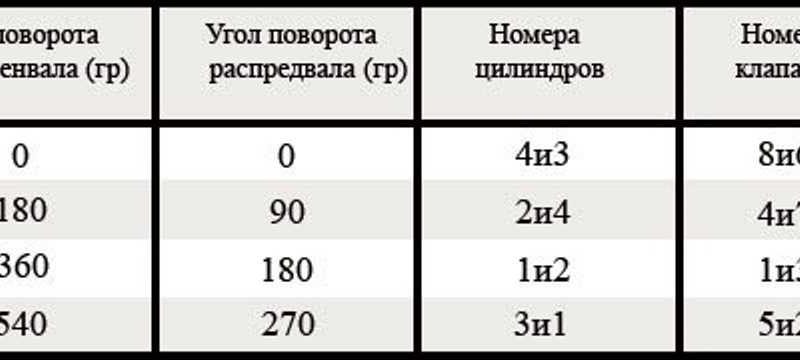

Регулировка клапанов ЮМЗ 6

Рулевое управление трактора ЮМЗ-6. ГУР и схема

Рулевое управление трактора ЮМЗ включает в себя рулевой механизм с гидроусилителем, колонку с рулевым колесом, продольную тягу и рулевую трапецию передней оси.
Рулевой механизм ЮМЗ представляет собой червячный редуктор, взаимодействующий с гидравлическими узлами: гидроцилиндром и распределителем. Механизм смонтирован в отдельном корпусе, прикрепленном с правой стороны трактора к корпусу муфты сцепления.

Редуктор состоит из червяка, соединенного карданной передачей с рулевым колесом, и сектора с поворотным валом. При вращении рулевого колеса усилие от поворотного вала передается на сошку и далее через продольную тягу на рулевую трапецию передней оси.

Для уменьшения усилия на рулевом колесе при повороте трактора предназначен гидроусилитель юмз. Передаточное число рулевого управления с гидроусилителем меньше, чем без гидроусилителя, что обусловливает более высокую маневренность трактора. Гидроусилитель состоит из насоса, распределителя и гидроцилиндра.

Рулевое управление трактора ЮМЗ: 1 — зажим; 2 — рулевая колонка; 3 — болт; 4 и 21 — крышки; 5 — дренажный маслопровод; 6 — масляный бак; 7 — сливной маслопровод; 8 — фильтр; 9 — всасывающий маслопровод; 10 — насос; 11 — нагнетательный маслопровод; 12 — червяк; 13 — плунжер; 14 —предохранительный клапан; 15 — контргайка; 16 и 20 — пружины; 17 — винт; 18 — корпус распределителя; 19 — сферическая гайка; 22 — золотник; 23 — сектор; 24 — сошка; 25 — нижняя крышка цилиндра; 26 — поршень; 27 — шток; 28 — верхняя крышка цилиндра; 29 — палец; 30 — упор; 31 — регулировочные прокладки; 32 — рейка; 33 — корпус; 34 — эксцентричная втулка.

В рулевом управлении с гидроусилителем червяк установлен в эксцентричной втулке на двух радиальных шарикоподшипниках Подшипники установлены во втулке с небольшим зазором, поэтому червяк вместе с закрепленным на его хвостовике золотником распределителя имеет возможность перемещаться в осевом направлении. С обеих сторон золотника установлены упорные шарикоподшипники, которые обеспечивают осевое перемещение золотника и исключают совместное вращение его с червяком. Обоймы подшипников, обращенные к золотнику, имеют увеличенные наружные диаметры и выполняют функции центрирующих шайб. Гайка со сферическим торцом прижимает подшипники к золотнику.

Сектор одновременно находится в зацеплении с червяком и рейкой, соединенной пальцем со штоком цилиндра. При прямолинейном движении трактора золотник находится в нейтральном положении и удерживается тремя парами плунжеров, расположенных под углом 120°. Плунжеры раздвигаются центрирующими пружинами и поэтому стремятся удержать связанные с золотником внутренние обоймы подшипников на одном уровне с торцами корпуса рулевого управления и крышки распределителя. Масло от насоса по маслопроводу поступает к центральному пояску золотника и, так как ширина пояска меньше ширины выточки на корпусе распределителя, огибает его, перетекает в крайние сливные выточки и далее по маслопроводу через фильтр сливается в бак.

При повороте трактора влево вращение рулевого колеса через карданную передачу передается червяку. Если сопротивление повороту направляющих колес большое, на червяке возникает осевое усилие, которое превысит усилие сжатия центрирующих пружин. Червяк, опираясь на заторможенный сопротивлением колес сектор, подобно винту в неподвижной гайке, переместится вместе с закрепленным на его хвостовике золотником вниз к крышке. При этом средний поясок золотника перекроет проход маслу от насоса в нижнюю сливную выточку. Одновременно верхний поясок золотника перекроет выход масла из полости, А цилиндра в верхнюю сливную выточку на корпусе распределителя.

Другой крайний (нижний) поясок золотника, наоборот, увеличит проходное сечение для слива масла из полости Б цилиндра в выточку на корпусе распределителя. Масло из средней нагнетательной выточки по трубопроводу пойдет в полость, А цилиндра. Поршень вместе со штоком и рейкой переместится и, воздействуя на сектор, повернет вал и сошку вперед по ходу трактора. Сошка через тяги и рычаги рулевой трапеции повернет направляющие колеса влево. Направляющие колеса трактора будут поворачиваться до тех пор, пока вращается рулевое колесо. Причем скорость поворота колес трактора пропорциональна угловой скорости рулевого колеса. Как только прекращается вращение рулевого колеса, золотник под действием пружин плунжеров возвращается в нейтральное положение. Аналогично осуществляется поворот вправо.

Если сопротивление повороту колес незначительно, то поворот осуществляется без участия гидроусилителя. В этом случае осевая сила на червяке, возникающая при повороте трактора, меньше усилия предварительного сжатия центрирующих пружин плунжеров. Поворот рулевого колеса обеспечивает непосредственную передачу движения на рулевую трапецию от червяка через сектор, вал и сошку. При этом центрирующие пружины не сжимаются, червяк вместе с золотником в осевом направлении не перемещается, масло в распределителе из нагнетательной полости переливается в сливную полость, не воздействуя на поршень цилиндра. В этом случае сектор через рейку перемещает шток и поршень цилиндра, а масло из полостей, А и Б сливается в бак.

Масляный насос ГУР ЮМЗ 6 расположен с левой стороны дизеля соосно с насосом гидравлической системы трактора и получает вращение от распределительных шестерен дизеля. К корпусу распределителя присоединен предохранительный клапан, предотвращающий повышение давления в гидросистеме усилителя сверх допустимого. Предохранительный клапан регулируют на давление 8 МПа (80 кгс/см2) вращением винта, упирающегося в пружину, который после регулирования стопорится контргайкой. Для улучшения стопорения и обеспечения герметичности на винт навертывают колпачок.

Для удобства управления верхняя часть рулевой колонки юмз выполнена качающейся. Наклон рулевой колонки фиксируется в четырех положениях фиксатором, управляемым педалью, расположенной ниже рулевой колонки.

Для изменения установки рулевого колеса по высоте необходимо отвернуть на три—пять оборотов зажим, установить рулевое колесо в удобное для водителя положение и завернуть зажим до стопорения рулевого вала. Положение рулевого колеса по высоте регулируется в пределах 120 мм.

Источник

Регулировка клапанов на двигателе 139FMB | Автор топика: Aaliyah

регулировка клапанов на двигателе 139FMB
Согласно инструкции по эксплуатации мотоцикла, в первый раз проверять и регулировать зазоры в клапанном механизме нужно после пробега первой тысячи километров, т.е.

после обкатки и первоначальной приработки деталей. В дальнейшем это рекомендуется делать периодически после пробега каждых 4000 километров. Однако, регулировка может потребоваться и раньше, если со стороны головки цилиндров раздается характерный цокот. Так же регулировка может понадобиться после разборки головки цилиндров, замены цепи ГРМ и т.п. Процедура регулировки не сложна, но требует тчательности и аккуратности. Из специального инструмента потребуется только набор щупов. Работа по регулировке производится только на полностью остывшем двигателе. Удобно производить регулировку на снятом с мотоцикла двигателе. На двигателях типа 139FMB устанавливается система ГРМ с одним распределительным валом (типа SOHC).

Зазоры в клапанном механизме регулируются винтами с контргайками, расположенными на концах коромысел. В головке цилиндра двигателя предусмотрены специальные лючки для доступа к регулировочным винтам. Сначала открутите резьбовые лючки сверху и снизу головки цилиндра.

Снимите крышку звездочки механизма ГРМ для контроля меток нанесенных на саму звездочку и ответную часть головки цилиндра.

Для снятия крышки отверните хромированный болт с противоположной стороны головки цилиндра. В клапанном механизме зазоры клапанов проверяются и регулируются только о определенном положении — в верхней мертвой точке (ВМТ) конца такта сжатия. Установить такое положение позволяют метки, нанесенные на звездочку механизма ГРМ и ответные метки на головке цилиндра. Добиться правильного положения меток возможно либо нажимая на рычаг кикстартера двигателя, либо вращая торцевым ключем коленчатый вал за гайку крепления ротора генератора, для чего предварительно крупной отверткой открутите винт — заглушку на стороне генератора для доступа к винту крепления ротора.

Проворачивать коленчатый вал легче и удобнее с вывернутой свечей зажигания. Поворачивайте коленчатый вал до тех пор, пока метки на звездочке и корпусе механизма ГРМ не займут соответствующее положение.

Начинайте непосредственную регулировку зазора. Для этого по — очереди пытайтесь вставить щупы разной толщины, соответственным образом их изгибая, в зазор между торцом клапана и расположенным на коромысле регулировочным винтом механизма ГРМ. Зазор читается равным толщине щупа, входящего в зазор с небольшим усилием (т.н. » легким защемлением»). При этом щуп следующего, большего размера в зазор не проходит. На холодном двигателе зазоры в приводе впускного и выпускного клапанов являются одинаковыми и составляют 0, 05 мм. В случае отклонения фактического зазора на 0, 005 мм. в большую или меньшую сторону, он нуждается в регулировке. Для этого удерживая квадратную головку регулировочного винта (ключем » на 3, 5″, круглогубцами, пассатижами) отпустите накидным ключем » на 9″ контргайку регулировочного винта. Вставив щуп требуемой толщины в зазор, аккуратно передвигайте его взад и вперед. Вращая регулировочный винт, добейтесь движения щупа в зазоре » с легким защемлением».

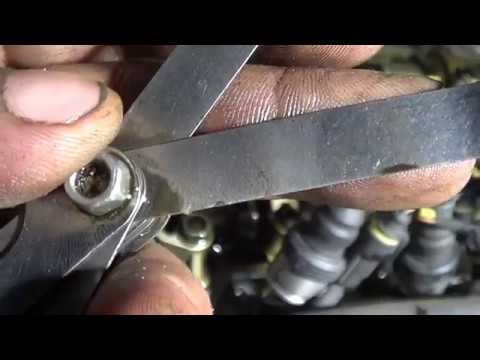

Аккуратно извлеките щуп и, удерживая регулировочный винт неподвижно, зафиксируйте его контргайкой. Проверьте зазор вставляя в него щуп нужного размера. При отклонении размеров зазора, проведите его регулировку заново. Если зазор в норме, снимите регулировочный инструмент, и в обратной последовательности установите на место ранее снятые детали.

Matvey (Ignatio) ты даун!!!, зазоры не могут быть одинаковыми!!!

Tags: Какой зазор клапанов на двигателе д 65

Устройство и принцип действия гидроусилителя руля ЮМЗ-6 (ГУР)

На тракторах серии ЮМЗ устанавливается гидроусилитель червячного типа, который выполнен в одном корпусе с механизмом рулевого управления. Предназначен для снижения усилий, прилагаемых трактористом при управлении агрегатом, уменьшения воздействия нагрузок на рулевое колесо при движении по неровным дорогам.

Для корректной и продолжительной работы гидроусилителя 45Т-3400010 и гидросистемы в целом необходимо соблюдать ряд установленных параметров узлов и деталей. Несоответствие этих параметров устраняется при помощи соответствующих регулировок. Регулировка зазора зацепления пары червяк – сектор осуществляется отворачиванием болта (на рисунке поз. 27) на 2- 3 оборота и поворотом втулки по (для уменьшения) или против (для увеличения) часовой стрелке. Этот зазор должен соответствовать зазору на поверхности боковой части червячных шлицов при находящейся в среднем положении сошке 0,6 – 0,7 мм. После регулировки болт необходимо завернуть. Для стабильной работы ГУР важно правильно затянуть упорные подшипники сферической гайкой (поз. 20), однако следует учитывать, что из-за чрезмерного поджатия может произойти перекос золотника и увеличится усилие поворота. Перед затяжкой распределитель закрепляют на корпусе ГУР двумя болтами, подложив перед этим под головки болтов шайбы, соответствующие толщине фланца крышки (поз. 19). Гайку червяка затягивают до упора и выкручивают на 1/8-1/12 оборота таким образом, чтобы отверстие в червяке совпало с прорезью под шплинт. Затем гайку шплинтуют. Далее выкручивают болты, крепящие распределитель к корпусу, ставят крышку и прочно крепят распределитель к ГУРу ЮМЗ-6. Регулировку свободного хода поворотного вала производят с закручиванием до упора винта корпуса рулевого механизма, ослабив контргайку. Затем винт откручивают на 1/8–1/10 оборота и стопорят его контргайкой.

Рис. 1 — Схема рулевого управления ЮМЗ с гидроусилителем руля 45Т-3400010

1 – рулевое колесо; 2 – рулевая колонка; 3 – педаль; 4 – эксцентричная втулка; 5 – корпус; 6 – рейка; 7 – регулировочные прокладки; 8 – упор; 9 – палец; 10 – верхняя крышка цилиндра; 11 – шток; 12 – поршень; 13 – нижняя крышка цилиндра; 14, 29 – болты; 15 – сошка; 16 – контргайка; 17, 20 – пружины; 18 – винт; 19 – предохранительный клапан; 21 – крышка; 22 – сферическая гайка; 23 – золотник; 24 – корпус распределителя; 25 – плунжер; 26 – червяк; 27 – сектор; 28 – нагнетательный маслопровод; 31 – сливной маслопровод; 32 – дренажный маслопровод; 33 – фильтр; 34 – бак; 35 – всасывающий маслопровод; 36 – насос; I и II – полости.

Устройство, запчасти и комплектующие.

ЗАПАСНЫЕ ЧАСТИ ДЛЯ ТРАКТОРОВ

РЕГУЛИРОВКИ ТРАКТОРОВ МТЗ ___________________

ДЕТАЛИ ДИЗЕЛЬНЫХ ДВИГАТЕЛЕЙ ___________________

КАТАЛОГИ ЗАПЧАСТЕЙ МТЗ ___________________

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРАКТОРОВ ___________________

СПЕЦТЕХНИКА НА БАЗЕ МТЗ И НАВЕСНОЕ ОБОРУДОВАНИЕ ___________________

СЕЛЬХОЗТЕХНИКА И ОБОРУДОВАНИЕ ___________________

Рулевой механизм трактора ЮМЗ монтируется в корпусе 9 (рис. 17), который установлен с правой стороны корпуса сцепления и удерживается на нем двумя шпильками и четырьмя болтами.

Рис. 17. Рулевой механизм тракторов ЮМЗ

Корпус изготовлен в виде фасонной чугунной отливки. В корпусе выполнен ряд расточных отверстий, в которые входят детали рулевого механизма ЮМЗ.

Внутри червяка находятся елочные шлицы, с помощью которых он насажен на подобные шлицы рулевого вала 11. Червяк опирается на два конических подшипника, установленных в расточках корпуса.

Подшипники не имеют внутреннего кольца и их ролики катятся непосредственно по коническим поверхностям червяка. Наружные обоймы подшипников зажаты в осевом направлении крышками.

Трехгребневый ролик рулевого механизма ЮМЗ опирается на два игольчатых подшипника, которые помещены на оси, запрессованной в отверстиях прилива (головки) вала сошки.

С обеих сторон ролика расположены упорные шайбы с лысками, предотвращающими поворот шайбы относительно приливов вала сошки. Упорные шайбы предохраняют торцы ролика от износа и ограничивают осевой люфт игольчатых подшипников

Внутренний конец вала сошки имеет кольцевую выточку, которая входит в паз регулировочного винта 10. В торце винта с обратной стороны выполнено шестигранное углубление или фрезерованный паз для специального ключа.

Регулировочный винт ввертывается в стакан роликового подшипника и удерживает вал сошки механизма рулевого управления ЮМЗ от осевых перемещений.

Он стопорится шайбой 17, которая своим усом входит в паз винта, а выемкой в штифт, запрессованный в стакан. На винт навертывается гайка 18, которая прижимает шайбу к стакану.

Регулировочным винтом можно переместить вал сошки в осевом направлении и тем самым изменить зазор между червяком и роликом, что влияет на свободный ход рулевого колеса.

Если регулировочный винт завернуть до отказа, то гребни ролика упрутся в червяк, т. е. зазора между роликом и червяком не будет.

В этом положении у нового рулевого механизма ЮМЗ ось ролика смещена относительно оси червяка на 6 мм.

Наружный конец вала сошки имеет елочные шлицы, на которых надевают сошку 8.

Для правильной установки сошки на вал механизма рулевого управления ЮМЗ на их торцах выбиты риски, совмещение которых соответствует расположению сошки на 5° вперед от вертикали при совмещении ролика с серединой червяка.

Гайкой закрепляют сошку на валу и подтягивают ее во время эксплуатации.

Для смазки деталей корпус рулевого механизма ЮМЗ заправляют трансмиссионным маслом до уровня заливного отверстия, которое закрывают пробкой 12.

Вытекание масла из корпуса предотвращают самоподжимной сальник, войлочное кольцо и картонные прокладки.

Детали рулевого управления ЮМЗ, соединяющие сошку с поворотными цапфами, составляют рулевой привод.

На нижнем конце сошки в коническом отверстии закреплен стержень шарового пальца, сфера которого размещена в продольной рулевой тяге 7.

С обеих сторон шарового пальца находятся вкладыши 13, которые прижимаются к нему сферическими выемками с помощью пружины 14, помещенной на упоре и зажатой в рулевой тяге резьбовой пробкой 15.

Подобное шаровое сочленение соединяет передний конец продольной рулевой тяги с рулевым рычагом трактора ЮМЗ. Остальные детали привода рассмотрены и показаны на рис. 18.

При повороте рулевого колеса ЮМЗ по часовой стрелке (вправо) червяк поворачивает через ролик нижний конец сошки назад.

Сошка через продольную тягу и соединенную с ней рулевую трапецию поворачивает направляющие колеса направо. Аналогично осуществляется поворот налево.

Рулевое управление тракторов ЮМЗ-6, ЮМЗ-6 АМ, ЮМЗ-6 КЛ, ЮМЗ-6 КМ отличается от рулевого ЮМЗ регулируемой рулевой колонкой (по высоте и углу наклона) и наличием гидроусилителя, выполненного в одном корпусе с рулевым механизмом.

Рис. 18. Схема рулевого управления с гидроусилителем руля (ГУР) тракторов ЮМЗ-6

Масляный насос гидрораспределителя установлен с левой стороны двигателя соосно с насосом гидравлической системы трактора ЮМЗ и получает вращение от распределительных шестерен двигателя.

К корпусу 22 (рис. 18) распределителя присоединен предохранительный клапан 17, предотвращающий повышение давления в гидросистеме усилителя сверх допустимого.

Предохранительный клапан регулируют на давление 8 МПа вращением винта, упирающегося в пружину, который после регулировки стопорится контргайкой.

Для улучшения стопорения и обеспечения герметичности на винт наворачивают колпачок.

Для удобства подхода оператора к сидению или при его выходе верхнюю часть рулевой колонки ЮМЗ можно отклонить, предварительно нажав на педаль 35.

При возвращении колонки в исходное положение фиксатор защелкивается автоматически.

Для изменения установки рулевого колеса ЮМЗ по высоте в пределах 120 мм необходимо отвернуть на 3-5 оборотов зажим 36, установить рулевое колесо в удобное для оператора положение и завернуть зажим до стопорения рулевого вала.

Тракторы ЮМЗ-8070, ЮМЗ-8280 оборудованы ГОРУ с автономной гидравлической системой с рабочим объемом масла 5,5 л.

Принципы работы гидроусилителя и ГОРУ аналогичны тракторам МТЗ-80,МТЗ-82, МТЗ-100 и МТЗ-102.

Регулировка рулевого управления тракторов ЮМЗ

Рулевое управление ЮМЗ без гидроусилителя руля (ГУР)

Нормальный свободный ход рулевого колеса ЮМЗ при прямолинейном движении трактора не должен превышать 15°.

Вначале регулируют шарнирное соединение рулевых тяг ЮМЗ и зазоры в конических подшипниках направляющих колес.

Если свободный ход рулевого колеса трактора ЮМЗ после этого остается увеличенным, проверяют осевой зазор в конических подшипниках червяка рулевого механизма.

Для этого отсоединяют продольную тягу от сошки и выводят червяк из зацепления с роликом, вращая рулевое колесо в любую сторону.

Затем покачивают вал рулевого колеса ЮМЗ в осевом направлении.

Если перемещение вала ощутимо, уменьшают зазор в конических подшипниках червяка, убирая часть регулировочных прокладок 5 из-под нижней крышки рулевого механизма.

При правильной регулировке подшипников червяка рулевое колесо должно вращаться от усилия руки.

После этого устанавливают ролик против середины червяка и, покачивая сошку, проверяют зазор между роликом и червяком.

Нормальный зазор должен быть таким, чтобы нижний конец сошки перемещался при покачивании не более чем на 0,15 мм.

Если зазор больше, то необходимо его отрегулировать.

Регулируют зацепление червяка с роликом в следующей последовательности.

Снимают рулевой механизм ЮМЗ, отвертывают гайку регулировочного винта и снимают стопорную шайбу.

Завинчивают регулировочный винт до тех пор, пока зазор в зацеплении при положении ролика против середины червяка не будет отсутствовать, а рулевое колесо поворачиваться от усилия 15-22 Н.

Затем устанавливают стопорную шайбу на место, закрепляют ее гайкой и ставят рулевой механизм на трактор.

Рулевое управление ЮМЗ с гидроусилителем рулевого управления (ГУР)

Зазор в зацеплении червяк-сектор должен соответствовать зазору на боковой поверхности шлицев червяка при среднем положении сошки 0,6-0,7 мм (угол 4-6°).

После регулировки болт заворачивают.

Зазор по зубьям между сектором и рейкой должен соответствовать зазору 0,1-0,3 мм между привалочной плоскостью фланца упора 6 и корпусом 3.

Зазор устанавливают подбором регулировочных прокладок.

Для определения толщины прокладок определяют зазор между привалочными плоскостями упора и корпуса при беззазорном зацеплении рейки с сектором.

Толщина прокладок должна быть на 0,1-0,3 мм больше.

Свободный ход поворотного вала в осевом направлении регулируют винтом в корпусе рулевого механизма.

Для этого отпускают контргайку винта и заворачивают его до упора, затем отворачивают на 1/10-1/8 оборота и стопорят контргайкой.

Ни гвоздя, ни жезла! | Автор топика: ♥

Регулировка клапанов: что это, зачем нужно, и что будет, если ее не делать

  • Главная
  • Статьи
  • Регулировка клапанов: что это, зачем нужно, и что будет, если ее не делать

Автор:
Алексей Кокорин

Если вы становились свидетелем сцены, когда опытный автомобилист деловито открывал капот машины (вашей или своей), некоторое время вслушивался в звук работающего мотора, а потом многозначительно произносил фразу «клапаны надо отрегулировать», но при этом для вас его слова были не понятнее звука двигателя, который он слушал, то сегодня мы попробуем этот пробел восполнить. Что такое регулировка клапанов, зачем она нужна, когда ее нужно делать, и что будет, если ее не делать совсем? И почему на многих машинах регулировка клапанов вообще не нужна? Давайте разберемся.



Что такое регулировка клапанов?

Работа обычного поршневого двигателя предполагает подачу в цилиндры топливовоздушной смеси и отвод из них отработавших газов. Обе функции выполняют клапаны – соответственно, впускные и выпускные, попеременно открываясь в нужное время для наполнения и опорожнения цилиндра. Управляет их работой распределительный вал, имеющий специальные кулачки, которые воздействуют на верхнюю часть клапана, открывая его в цилиндр. Конструкций приводного механизма существует несколько – распредвал может воздействовать на клапаны почти непосредственно, надавливая кулачком на толкатели, или, к примеру, через специальные коромысла, толкая один их конец, в то время как другой давит на клапан. Но в любом из случаев в конструкции есть интересующая нас особенность: тепловой зазор между кулачком распредвала и деталью клапанного механизма, которая открывает клапан. Ведь рабочая температура деталей двигателя, особенно клапанного механизма и собственно клапанов, очень высока, а при нагревании металл имеет свойство расширяться, что приводит, в частности, к удлинению клапана. Именно для компенсации этого расширения нужен тепловой зазор, а регулировка этого зазора и называется «регулировкой клапанов»

Да, с логической точки зрения формулировка «регулировка клапанов» не совсем верна. Клапан при нормальных условиях, когда на него не давит кулачок распредвала, закрыт: тарелка клапана плотно прижата пружиной к седлу в головке блока цилиндров, а должная герметичность обеспечивается фасками на обоих элементах. Соответственно, никакая регулировка клапану здесь не требуется – а вот тепловой зазор должен быть правильным. То есть, более корректно говорить не «регулировка клапанов», а «регулировка теплового зазора привода клапанов».

Зачем нужна регулировка клапанов?

Если представить себе комбинацию «клапан – толкатель – распредвал» без теплового зазора – то есть, плотно прилегающими друг к другу при неработающем двигателе, то несложно понять, что при выходе на рабочую температуру на удлинившийся клапан, «вытягиваемый пружиной из цилиндра» в сторону распредвала, из-за температурного расширения начнет постоянно давить этот самый распредвал, приводя к небольшому сжатию пружины и неплотному закрытию клапана. То есть, при достижении рабочей температуры клапан фактически перестанет полноценно выполнять одну из своих функций: плотно закрываться для герметизации камеры сгорания и ее изоляции от впускного или выпускного тракта.

Подобное может произойти, к примеру, из-за износа седел и тарелок клапанов. Соответственно, в этом случае регулировка клапанов нужна, чтобы обеспечить нужный тепловой зазор для обеспечения полного закрытия клапанов.

— Kolesa.Ru (@Kolesa_Ru) 3 июня 2019 г.

Второй вариант – увеличение теплового зазора: например, из-за износа поверхностей кулачков распредвала и элементов привода клапанов. В этом случае даже после достижения двигателем рабочей температуры между распредвалом и клапанным механизмом будет оставаться зазор, а касаться они будут ударно и только в момент воздействия кулачка. Это уже пагубно влияет на ресурс клапанного механизма, но есть и другие последствия: клапан будет открываться чуть позже и не полностью – а значит, ухудшится наполняемость цилиндра топливовоздушной смесью.

Что будет, если не регулировать клапаны?

Если не регулировать клапаны своевременно, это приведет к изменению теплового зазора. При этом и увеличение, и уменьшение теплового зазора, как мы уже поняли, негативно влияет на ресурс и работу двигателя. Уменьшение зазора означает неполное закрытие клапанов, которое приводит к ряду последствий. Негерметичность камеры сгорания из-за приоткрытого клапана приводит к падению компрессии и прорыву раскаленных газов во впускной или выпускной тракт (в зависимости от того, впускной или выпускной клапан приоткрыт).

Кроме того, стоит отметить значительно увеличивающуюся тепловую нагрузку на клапаны. Ведь плотный контакт закрытого клапана с седлом – это одно из важных условий его охлаждения, а если клапан неплотно прилегает к седлу, охлаждение ощутимо ухудшается. Особенно это касается выпускных клапанов: впускные дополнительно охлаждаются поступающей в цилиндры топливовоздушной смесью, а вот выпускные обеспечивают выход отработавших газов крайне высокой температуры, и для них охлаждение в зоне контакта с седлом имеет критическую важность. В крайнем случае плохое охлаждение клапана из-за малого теплового зазора может привести к его перегреву и разрушению – так называемому прогару. Кроме того, прорыв горящей топливовоздушной смеси в выпускной тракт повышает нагрузку на катализатор (а при его разрушении абразивная пыль может повредить и цилиндры).

Последствия увеличения теплового зазора несколько иные. Как было сказано выше, оно приводит к ударному воздействию распредвала на клапанный механизм, что негативно сказывается на его ресурсе, а также к несвоевременному и неполному открытию клапана. Ухудшение наполнения цилиндра топливовоздушной смесью при этом означает нарушение фаз газораспределения и снижение отдачи мотора: то есть, он будет хуже тянуть.

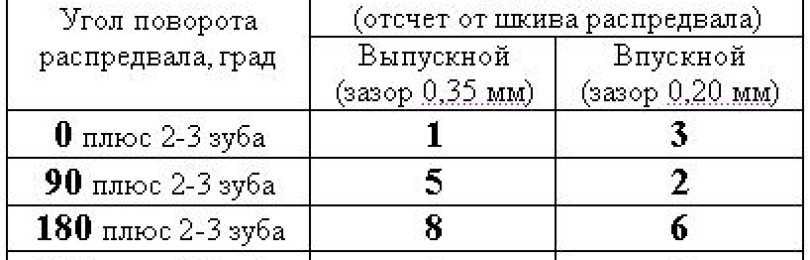

Как узнать, каким должен быть тепловой зазор?

Величина теплового зазора определяется производителем для конкретного двигателя: если конструкция мотора предусматривает регулировку клапанов, показатели обычно указываются в руководстве по эксплуатации.
— Kolesa.Ru (@Kolesa_Ru) 3 июня 2019 г.

В целом величина теплового зазора, разумеется, очень невелика, это десятые доли миллиметра – примерно 0,1-0,4 мм. При этом ее обычно определяют с помощью набора щупов с шагом в 0,05 мм и менее – то есть, соблюдается точность до сотых. Стоит отметить, что тепловой зазор для впускных и выпускных клапанов различается: как мы уже знаем, выпускные клапаны нагреваются сильнее – а следовательно, сильнее увеличиваются в размерах и требуют большего теплового зазора.

На практике знать конкретные значения теплового зазора нужно только для регулировки – то есть, если вы не занимаетесь ей самостоятельно, эти цифры вам не слишком пригодятся.

Как узнать, когда регулировать клапаны

Периодичность регулировки клапанов, если она предусмотрена конструкцией мотора, указывается в руководстве по эксплуатации автомобиля. В целом эта процедура выполняется не так часто – обычно это каждые 50-80 тысяч километров. Однако и более частая проверка не повредит – особенно если машина оснащена газобаллонным оборудованием, так как газовое топливо повышает тепловую нагрузку на мотор.

Второй способ узнать о необходимости регулировки клапанов – это характерный звук: стук или цоканье при работе мотора, не проходящее по мере его прогрева.

— Kolesa.Ru (@Kolesa_Ru) 3 июня 2019 г.

Ну а если автомобиль приобретен не новым, и его пробег уже немаленький, то регулировка теплового зазора точно не будет лишней – нужно лишь выяснить, предусмотрена ли она конструкцией.

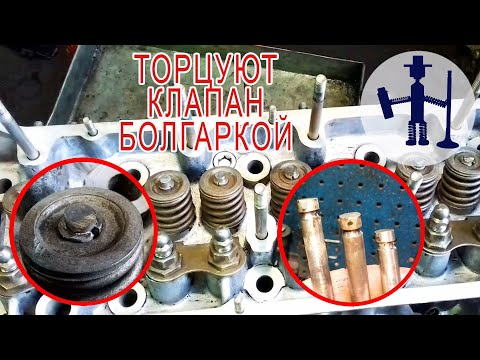

Как регулировать клапаны?

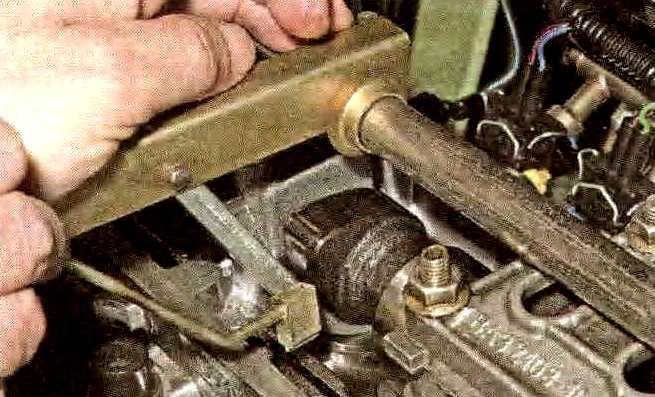

Существует несколько конструктивных вариантов регулировки теплового зазора. К примеру, один из вариантов – это подбор шайб нужной толщины, которые вставляются между толкателем клапана и кулачком распредвала. Для регулировки зазора он сначала замеряется с имеющейся шайбой, а потом шайба при необходимости заменяется на другую, большей или меньшей толщины. Альтернативный вариант при схожей конструкции – подборка не регулировочных шайб нужной толщины, а самих толкателей с необходимыми параметрами.

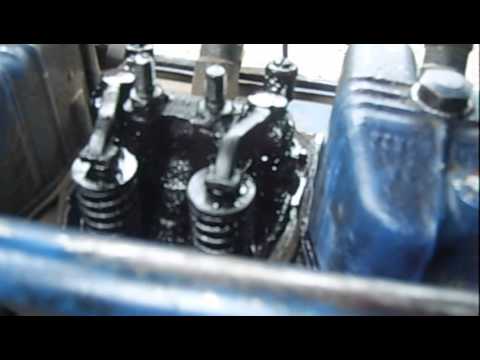

Еще одна вариация — это регулировка теплового зазора с помощью винтового механизма. В этом случае ничего подбирать не нужно: зазор измеряется щупом и затем при необходимости настраивается вкручиванием или выкручиванием регулировочного болта, который затем фиксируется контргайками
— Kolesa.Ru (@Kolesa_Ru) 3 июня 2019 г.

Такой метод регулировки мы наглядно показывали в отдельном материале на примере Renault Logan.

Почему на некоторых моторах клапаны регулировать не нужно?

Неоднократное уточнение о том, что регулировка клапанов должна быть предусмотрена конструкцией мотора, весьма важно: ведь многие двигатели этой процедуры не требуют. Зависит это от того, оснащен ли мотор гидрокомпенсаторами: это устройства, предназначенные для автоматической регулировки теплового зазора. Они работают за счет масла, поступающего в них из двигателя (поэтому, собственно, и называются «гидрокомпенсаторами») и полностью исключают необходимость периодической ручной регулировки клапанов. Сами они, конечно же, тоже не вечны – о необходимости их проверки и замены говорит все тот же цокающий стук, не исчезающий вскоре после запуска, а порой даже после прогрева двигателя. Однако главное, что нужно знать в контексте этого материала – это то, что моторам, оснащенным гидрокомпенсаторами, регулировка клапанов не нужна.
