Когда обычный поршневой мотор работает, топливная смесь подается в цилиндр, а газообразные вещества выводятся. Такую функцию выполняют клапана. Они попеременно открываются для наполнения топлива и выпуска газов. Если владелец техники услышал подозрительный звук мотора или он работает рывками, необходима регулировка клапанов на тракторе Т25.

Особенности спецтехники

Трактор Т-25 выпускался с 60-х годов 20-го века. Он представляет собой компактную технику, которая используется в сельском хозяйстве, для перемещения груза. Конструкция имеет стандартную комплектацию, двигатель расположен впереди, а передние колеса уменьшены. Модель служит для посева различных культур, ухода за ними и других хозяйственных работ:

• для заготовления сена;




• во время строительства дороги;




• для уборки урожая;




• для осуществления незначительных погрузочно-транспортировочных работ;




• во время работы в саду, теплицах и винограднике;




• для пахоты и культивирования земельных участков.

Стоит отметить, что кабина, в которой находится водитель, отапливается. Основной привод расположен на задних колесах, а мотор обладает воздушным охлаждением. Мощность агрегата составляет 25-48 лошадиных сил, при этом он может развивать скорость до 30 км. Весит машина почти две тонны. Еще одной особенностью техники является внедрение механической коробки передач с реверсом с восемью передачами переднего и шестью заднего хода.

Рабочей жидкостью гидросистемы является дизельное масло. Сзади на корпусе размещается трехточечный механизм для навешивания без разборки плуга, сеялки, культиватора и свеклоподъемника. В качестве вспомогательного оборудования используют ящик для инструментов и крылья. Оператор может их разместить как захочет.

Что такое регулировка клапанов трактора Т25

Впускной и выпускной клапан открываются попеременно для заполнения цилиндра топливом и выводом отработанного газообразного вещества. Благодаря валу осуществляется управление их работой, а специальные кулачки воздействуют на верхнюю часть клапана. Конструкция привода может быть различной. Распредвал воздействует на клапана, путем надавливания кулачка на толкатели, а также через специальное коромысло. В любом случае, зазор клапанов трактора Т-25 важен во время работы двигателя. Рабочая температура элементов мотора, в особенности механизма и самих клапанов, достаточно высокая. Во время нагревания металл расширяется. Это может привести к тому, что клапан удлиняется. Чтобы компенсировать этот момент, необходимо оставлять определенный зазор. Его регулировка называется регулировкой клапанов трактора Т25.

В нерабочем состоянии клапанный механизм не оказывает давление на кулачок распредвала, его тарелка плотно прижимается к седлу в головке блока цилиндров. Поэтому каждому мастеру для нормальной работы двигателя, необходимо знать, как отрегулировать клапана на тракторе Т-25.

Для чего необходима регулировка клапанов на тракторе Т-25

Выставлять правильный зазор клапанов трактора Т-25 необходимо для подачи топлива в цилиндр и спуска отработанного газообразного вещества из системы. Ведь во время нагрева металл удлиняется и начинает давить на распредвал. При этом пружина недостаточно сжимается и неплотно закрывает клапан. В конечном итоге, он не выполняет своих функций. Камеры сгорания и изоляции неплотно закрываются и топливо с газами попадает в впускной и выпускной тракт. Такая ситуация может произойти при сильном износе тарелок и седел. Поэтому мастеру нужно знать, как отрегулировать клапана на тракторе Т-25, чтобы обеспечить полное их закрытие.

Бывают ситуации, когда тепловой зазор увеличивается. Это происходит из-за износа поверхности кулачков на распредвалу и деталей привода. Когда мотор нагреется, между элементами будет пространство. Детали будут касаться друг друга путем ударов в момент работы. Это пагубно скажется на ресурсе механизма клапанов, а также цилиндр будет хуже заполняться топливовоздушной смесью. Поэтому так важно выставлять зазор клапанов трактора Т-25.

Последствия несвоевременной регулировки клапанов трактора Т-25

Если водитель не знает, как отрегулировать клапана трактора Т-25, ему следует обратиться к квалифицированному специалисту. Он проведет необходимые мероприятия по выставлению зазора клапанов трактора Т-25. С течением времени тепловой зазор может измениться. Это негативно отражается на ресурсе механизма и правильности его работы. Когда пространство уменьшается, это означает, что клапана закрываются не полностью. Если камера сгорания закрыта неплотно, компрессия падает, а раскаленные газы попадают в впускной или выпускной тракт.

Помимо этого, значительно увеличивается тепловая нагрузка на клапанный механизм. Для того, чтобы двигатель не перегревался, нужно, чтобы они плотно прилегали к седлу. Это относится к впускной конструкции, ведь она охлаждается топливовоздушной смесью, которая поступает в цилиндр. Выпускная конструкция отвечает за выход отработанного газообразной массы, поэтому охлаждение крайне важно. Если клапанный механизм перегревается, это приводит к его разрушению или прогару. Топливная смесь прорывается в выпускной тракт, а на катализатор увеличивается нагрузка.

Бывают ситуации, когда зазор клапанов трактора Т-25 наоборот увеличен. Распредвал и клапанный механизм работают между собой путем ударом. Это отрицательно сказывается на ресурсе элементов и приводит к неполному открытию механизма. Если в цилиндр начинает плохо попадать топливо, это приводит к нарушению фаз газораспределения и снижения производительности двигателя. Водитель почувствует, что машина начала хуже двигаться.

Важно знать, как отрегулировать клапана трактора Т-25, ведь величина зазора небольшая и составляет десятые доли миллиметра. Ее можно определить с помощью щупа. При этом зазор на впускном и выпускном механизме разный. Последний сильнее нагревается, поэтому зазор должен быть больше.

Когда необходимо выставлять зазоры клапанов трактора Т-25

В данной конструкции установлен дизельный мотор с воздушной системой охлаждения. Он является неприхотливым в обслуживании и во время нормального использования, нет необходимости слишком часто вмешиваться в работу механизма газораспределения. В инструкции к спецтехнике указано, что техобслуживание следует проводить по истечении 240 моточасов.

Если регулировку клапанов на тракторе Т-25 нужно осуществлять чаще, это свидетельствует о неисправности конструкции. Зачастую встречаются следующие поломки:

• Ресурс коромысел или винтов для их регулировки выработан. Поверхность бойков коромысла и винтов закаленная, но со временем может износится.




• Штанги толкателей деформированы. Это может произойти из-за неправильного выставления зазора.




• Толкатель поврежден. Если в системе недостаточно масла или смазки, толкатель повреждается.




• На кулачках распределительного вала заметно наличие механических повреждений.

Если вы знаете, как отрегулировать клапана на тракторе Т-25, то перед началом работы следует заменить сломанные детали. Если этого не сделать, настройка системы будет проведена впустую.

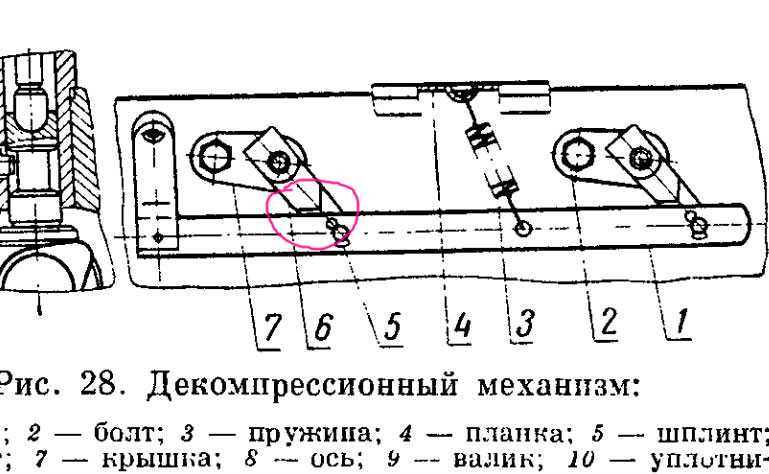

Процесс регулировки клапанов

Правильное выставление зазоров клапанов на тракторе Т-25 влияет на увеличение мощности двигателя, умеренный расход топлива, отсутствия шумов во время работы и проблем с запуском, нет излишнего дыма в выхлопе. В конструкции установленный мотор с воздушным охлаждением, поэтому износ деталей происходит быстрее. Регулировка клапанов трактора Т-25 должна осуществляться согласно определенным правилам, иначе человек зря потратит свое время и силы.

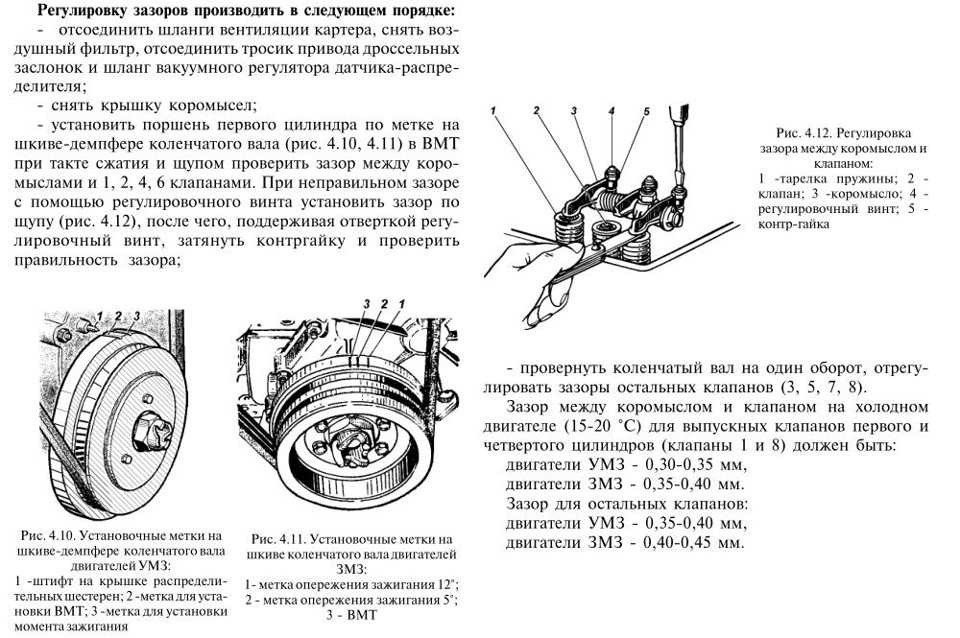

Если водитель хочет самостоятельно отрегулировать клапана, ему необходимо следовать следующему набору шагов:

• Проверить температуру мотора, он должен быть холодным.




• Снять гайки, которые фиксируют крышку клапанов.




• Бережно и осторожно, не повредив прокладку, снять ее. Необходимо иметь при себе новую прокладку, так как старая теряет свою эластичность после снятия и ее нужно заменить.




• Провернуть коленчатый вал, обхватив его за головку болта крыльчатки. Для этого лучше применять торцевую насадку или ключ.




• Осмотреть клапанный механизм. Необходимо, чтобы впускной полностью поднялся вверх.




• Совместить метки, одна из которых находится на шкиве, а вторая – на крышке приводных шестерен.




• Взять щуп, толщина которого не меньше 0,3 мм, проверить зазор в механизме на первом цилиндре. Считается правильным, когда щуп сможет проникнуть в промежуток между носиком и шейкой клапана без использования силы. Стоит учесть, что люфта быть не должно.




• Затем нужно взять накидной ключ и плоскую отвертку. Придерживать ей винт регулировки и ослабить контргайку. Зафиксировать ее ключом, путем вращения винта. После этого, зафиксировать винт и снять контргайку.




• На финальном этапе повернуть коленвал на пол-оборота в направлении его вращения.




• Проделать тоже самое со вторым цилиндром.




• Установить на прежнее место крышку и затянуть болты.

Чтобы не возникало дополнительных ошибок во время выставления зазоров клапанов трактора Т-25, нужно убедиться в отсутствии наличия поломки в системе. Если зазоры меняются, нужно заниматься настройкой снова. При правильном обслуживании спецтехники, она способна проработать продолжительный период времени.

Другие статьи

Смотреть

ещё

Назначение электрооборудования трактора

18. 02.2021 21:44:00

Самодельная кабина на трактор Т-40

17.02.2021 12:45:00

Двигатель на ЗИЛ-131 на дизеле

31.01.2021 21:08:00

Сборка сцепления трактора МТЗ-80

31.01.2021 20:27:00

Масло Тотал. Как определить подделку

29.01.2021 05:34:00

Устройство двигателя ЗИЛ-130

29.01.2021 05:01:00

Порядок затяжки ГБЦ ЗИЛ-130

29.01.2021 04:38:00

Неисправности ГУР ЗИЛ-130

29.01.2021 04:16:00

Устройство рулевого управления трактора МТЗ-80

29.01.2021 03:34:00

Схема подключения генератора ЗИЛ 130

28.01.2021 14:43:00

JCB двигатель погрузчика-экскаватора

27.01.2021

Аккумулятор автомобильный

30. 12.2020

Зарядное устройство для автомобильного аккумулятора

30.12.2020

Двигатель ММЗ 245. Технические характеристики

30.12.2020

Лебедка ЗИЛ-131. Технические характеристики

30.12.2020

Устройство компрессора ЗИЛ 130

16.12.2020

Номер рамы ЗИЛ 130

16.12.2020

Порядок зажигания ЗИЛ-131

16.12.2020

Давление в шинах ЗИЛ 130, ЗИЛ 131

15.12.2020

Устройство переднего моста ЗИЛ-131

15.12.2020

Смотреть

ещё

Возврат к списку

Видеоролики о двигателе Д-21

Перейти к содержимому

Фильмы о ремонте двигателя Д-21
1. Перебираем двигатель Д-21. Часть 1, Часть 2, Часть 3
2. Замена колец Т-25
3. Регулировка клапанов Т-25, Т-16 Владимирец
4. Шлифовка коленвала двигателя Д-21
5. Установка коленвала на трактор Т-25
6. Разборка ЦПГ и притирка клапанов трактора Т-25. Часть 1, Часть 2
7. Самый легкий и простой способ регулировки зазоров клапанов трактора Т-25, Т-40
8. Замена коренных вкладышей не снимая двигатель трактора Т-25

Перебираем двигатель Д-21. Часть 1

Перебираем двигатель Д-21. Часть 2

Перебираем двигатель Д-21. Часть 3

Замена колец Т-25

Регулировка клапанов Т-25, Т-16 Владимирец

Шлифовка коленвала двигателя Д-21

Установка коленвала на трактор Т-25

Разборка ЦПГ и притирка клапанов трактора Т-25. Часть 1

Разборка ЦПГ и притирка клапанов трактора Т-25. Часть 2

Самый легкий и простой способ регулировки зазоров клапанов трактора Т-25, Т-40

Замена коренных вкладышей не снимая двигатель трактора Т-25

Формат ЗаметкаОпубликовано 22.10.201822.10.2018Автор adminРубрики Двигатели

Важность регулировки клапанов: обеспечение бесперебойной работы дизеля

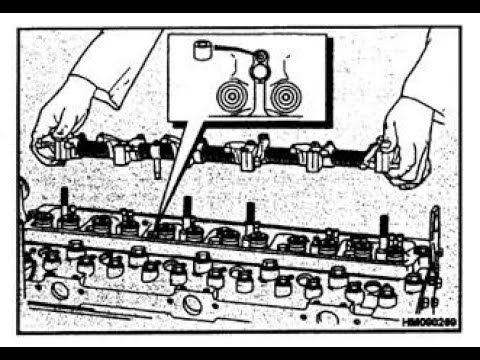

На этом изображении видны коромысла, ось коромысла и пружины клапанов, сами клапаны находятся внутри пружины и под головкой и поэтому не видны. Дизельные двигатели

славятся своей надежностью, долговечностью и экономичным расходом топлива. Однако за эти атрибуты приходится платить. Дизельные двигатели, как правило, тяжелее своих бензиновых собратьев, а также более дороги в производстве из-за надежности компонентов (требуемых для более высокой степени сжатия) и более точных допусков, особенно в системе подачи топлива, часто измеряемых до десяти градусов. тысячная доля дюйма.

Необходимое техническое обслуживание

Есть один пункт обслуживания, который, если его отложить, быстро сведет на нет многие достоинства дизельного двигателя. Регулировка клапанов критически важна для работы каждого четырехтактного двигателя (практически все современные бортовые дизели четырехтактные, за исключением устаревших Detroit Diesel), но это также одна из задач, которую чаще всего упускают из виду или забывают. Во многих случаях, если двигатель продолжает работать и выглядит надежно, то считается, что он не нуждается в техническом обслуживании, ремонте или регулировке, но это далеко не так.

Неправильная регулировка клапана может привести к снижению производительности, снижению оборотов и увеличению расхода топлива.

Впускные и выпускные клапаны живут и работают внутри головки блока цилиндров двигателя, этого куска железа или алюминия толщиной четыре или пять дюймов, который прикручен болтами к верхней части блока. Клапаны, которые имеют смутную грибовидную форму, приводятся в действие или открываются и закрываются за счет комбинированного действия распределительного вала и пружин клапанов. Первый открывает клапаны, либо поднимая толкатель и коромысло, либо, в случае с верхним кулачком, воздействуя непосредственно на коромысла (или «толкатели», если вы из Великобритании или Содружества), в то время как последний снова закрывает их. за счет натяжения пружины.

Хотя впускные и выпускные клапаны являются движущимися частями, сами по себе они являются простыми компонентами. Здесь автор держит впускной клапан (от своего винтажного родстера Triumph).

Как правило, это тонкая и точная операция, которая выполняется с невероятной скоростью. Если у вас когда-либо была возможность увидеть эту механическую хореографию в действии, когда двигатель работает со снятой клапанной крышкой, трудно не быть впечатленным ее маслянистой точностью.

Головка блока цилиндров в разрезе, показывающая полный узел клапана (в этом двигателе используются двойные впускные клапаны). Свежий воздух будет проходить через впускной коллектор, окрашенный здесь в синий цвет, а затем спускаться в цилиндр или камеру сгорания.

Если, с другой стороны, из клапанного механизма устранены баланс и точность (клапанный механизм состоит из всех движущихся частей, связанных с клапанами, толкателями, толкателями, пружинами, коромыслами и самими клапанами), то хаос быстро наступает. Открытие и закрытие клапанов позволяет свежему воздуху поступать в цилиндр, чтобы облегчить процесс сгорания, а выхлопным газам выходить после того, как мощность произведена и последовательность горения завершена, в то время как оба клапана остаются плотно закрытыми во время сжатия и мощности. инсульты).

Жесткие допуски

Если зазор между штоком клапана и коромыслом не находится в пределах допуска изготовителя двигателя, тогда клапан либо откроется слишком далеко, либо недостаточно, и он может оставаться открытым слишком долго или недостаточно долго . Любой из этих сценариев наносит ущерб работе двигателя, нарушая эффективность, выходную мощность и экономию топлива, а также потенциально повреждая компоненты, затрудняя запуск и/или вызывая избыточное дымообразование.

Интерфейс между коромыслом и штоком клапана; на этом изображении виден небольшой зазор. Именно между этими двумя компонентами измеряется зазор клапана.

Если клапанный механизм по какой-либо причине опрокинут или снят, или если головка блока цилиндров снята или повторно затянута, клапаны необходимо отрегулировать. Регулировка требует четкого понимания процедуры (опыт помогает, но не обязателен, если следовать указаниям руководства по эксплуатации), а также умения пользоваться щупом и гаечным ключом. Каждый клапан регулируется путем вращения двигателя до тех пор, пока указанный клапан не будет закрыт, а соответствующий поршень не переместится в верхнюю часть цилиндра (все регулировки клапанов выполняются при выключенном двигателе, однако двигатель необходимо провернуть, как правило, с помощью стартера). или вращающейся планкой, пока поршень и клапаны не займут правильное положение — двигатель не может и не должен запускаться во время процедуры).

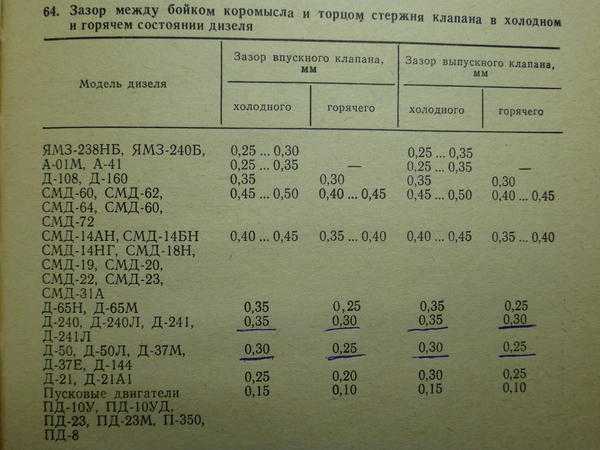

Правильный зазор зависит от производителя двигателя, а иногда и между впускными и выпускными клапанами, однако обычно он находится в районе десяти или двенадцати тысячных дюйма, что выражается численно как 0,010” или 0,012” (кредитная карта). , для сравнения, имеет толщину около 30 тысячных дюйма). Убедитесь, что вы соблюдаете правильные единицы измерения, в руководствах часто указывается зазор в дюймах и миллиметрах.

Дело конца выпускных и впускных клапанов.

Правильная процедура

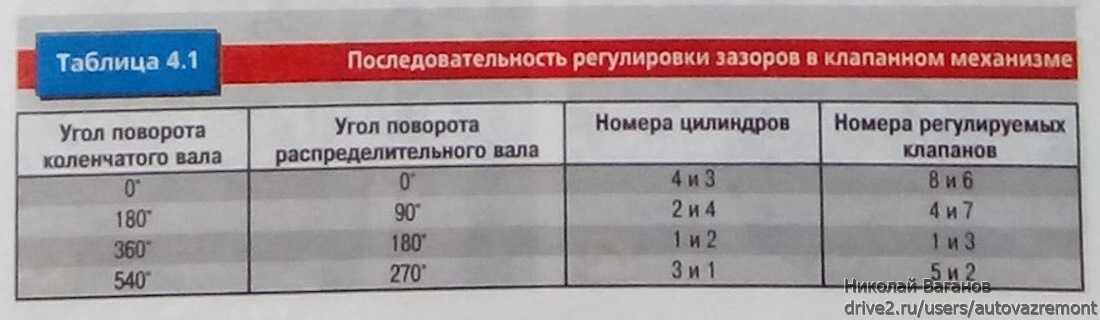

Клапаны регулируются в определенной последовательности, подробно описанной в руководстве по обслуживанию; однако ни один клапан не может быть отрегулирован, если сам клапан полностью не закрыт. То есть пружина полностью поднимает клапан на свое место в головке блока цилиндров. Если распределительный вал каким-либо образом воздействует на клапан или клапанный механизм, его невозможно отрегулировать должным образом.

При хорошем доступе, т.е. достаточном пространстве над двигателем для снятия клапанной крышки и доступа инструментов и головы, регулировка клапанов обычно занимает не более нескольких часов, однако ее ценность неисчислима. Для большинства двигателей инструменты, необходимые для этой задачи, просты: набор комбинированных ключей (вы, скорее всего, будете использовать накидной конец), отвертка и средство для вращения двигателя, опять же иногда стартер, а в других случаях инструмент, который используется для вращения двигателя с помощью маховика или прерывателя и гнезда на гайке шкива коленчатого вала, что часто называют «запиранием» двигателя. Наиболее важным инструментом в этом процессе является набор щупов. Они распространены и недороги; тем не менее, я предпочитаю менее распространенную разновидность, называемую щупом «годен-нет».

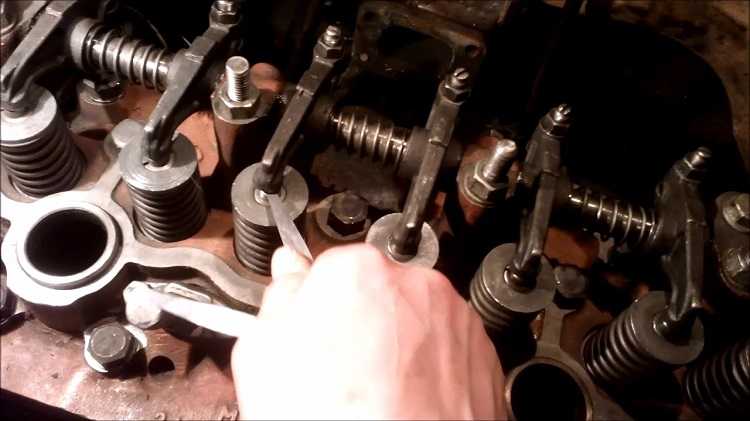

Здесь зазор клапанов проверяется с помощью обычного щупа.

Обычные комплекты щупов изготовлены из серии прецизионных плоских стальных пластин разной толщины. В непроходном калибре используется ступенчатая пластина, кончик которой немного тоньше хвостовика, что помогает пользователю измерять зазор, более тонкая часть должна скользить в зазор с небольшим сопротивлением, останавливаясь на ступеньке. Если более толстая ступенчатая часть также входит в зазор, зазор слишком велик. Для морского использования, если вы можете их найти, предпочтительны щупы из нержавеющей стали, в противном случае убедитесь, что они хорошо смазаны маслом, так как они очень склонны превращаться в блок ржавчины, находясь в вашем ящике для инструментов. Повторюсь, в процессе регулировки двигатель должен быть заглушен, чтобы его нельзя было запустить.

Зазоры клапанов предоставляются производителями двигателей, в данном случае на наклейке, размещенной на крышке клапана, чтобы ее нельзя было пропустить.

Если регулировка клапанов выполняется с интервалами, указанными производителем, это обеспечит экономичность и эффективность. Если ваш двигатель и генератор требуют периодической регулировки клапанов, и вы не знаете, когда они в последний раз регулировались, не рискуйте, по крайней мере, проверьте зазоры.

Стив Д’Антонио

Начав свою карьеру в 1988 году в качестве морского механика, электрика, менеджера и партнера мастерской по изготовлению нестандартных лодок и двух верфей, а также технического журналиста, а также через Steve D’Antonio Marine Consulting, Inc., Стив предоставляет персонализированные и практические услуги. обслуживание покупателей лодок, владельцев лодок, судостроителей и производителей оборудования, а также других представителей морской индустрии по всему миру. Стив является сертифицированным Американским советом по лодкам и яхтам главным техником/консультантом по дизельным, электрическим, коррозионным и системным системам. Чтобы узнать больше или связаться со Стивом, перейдите на сайт SteveMarineConsulting.com

Как отрегулировать зазоры клапанов на мотоцикле

Зазоры клапанов важны, но их выполнение у дилера может стоить очень дорого; это одна из основных причин, по которой многие велосипеды продаются. Но игнорируйте их на свой страх и риск, так как со временем ваш двигатель может быть серьезно поврежден.

До того, как я купил свой Kawasaki ZX-6R 1999 года, я никогда не проверял зазоры на чем-то, что не имело винта и контргайки, но теперь я понял, насколько это просто…

Этот маленький металлический диск выглядит таким незначительным, но он жизненно важен для поддержания работоспособности двигателя

Что такое зазоры клапанов?

Клапанные зазоры мотоциклетных и автомобильных двигателей фактически связаны с зазором между верхней частью штока клапана и кулачком, который его приводит в действие.

Впускные клапаны двигателя открываются, пропуская воздух и топливо в цилиндр, а выпускные клапаны выпускают сгоревшие газы. Излишне говорить, что внутри двигателя становится жарко, поэтому, когда клапаны закрываются, они закрываются на закаленное «седло», которое действует как радиатор. Если клапаны не полностью закрыты в момент воспламенения и расширения горючих газов, толкающих поршень вниз, клапаны будут повреждены, а газы высокого давления могут нанести серьезный и непоправимый ущерб клапанам, седлам и другие детали внутри двигателя.

Почему важно иметь зазор в клапанных зазорах?

Если бы зазор клапана был установлен на ноль, теоретически клапан все еще мог бы быть настроен на полное закрытие, но по мере прогрева двигателя детали расширяются; без зазора клапан не закрывался бы полностью. Вот почему зазоры клапанов НЕОБХОДИМО проверять на холодном двигателе.

Как узнать, что зазоры клапанов нуждаются в регулировке?

Неправильные зазоры клапанов приведут к плохой работе и, в конечном итоге, к серьезному повреждению вашего велосипеда. Вы найдете множество сообщений на форумах и в Facebook от людей, утверждающих, что они не беспокоились и что их велосипеды в порядке, но ущерб будет прогрессировать.

У моего ZX-6R не было тяжелой жизни, но после чуть более 18 000 миль выпускные клапаны были очень тугими. Лично я всегда искал доказательства того, что зазоры были правильно обработаны по графику при покупке любого подержанного мотоцикла; это признак заботливого владельца и придает дополнительную уверенность в том, что двигатель прослужит долго.

Прокладки не должны быть дорогими, но их получение требует времени

Какие детали мне нужны?

Если вам повезет, когда вы проверите зазоры клапанов, вы обнаружите, что они не нуждаются в регулировке. Выпускные клапаны, скорее всего, не работают, но есть некоторый допуск; на моем ZX-6R G2, например, впускные клапаны должны иметь зазор от 0,11 до 0,19 мм, а выпускные клапаны должны иметь зазор от 0,22 до 0,31 мм.

Однако есть вероятность, что по крайней мере один из зазоров нужно будет отрегулировать. Здесь мы сосредоточимся на зазорах ковша и прокладок, поскольку они наиболее распространены на современных мотоциклах, поэтому вам нужно будет купить несколько прокладок. Проблема в том, что вы не узнаете, какие из них, пока не измерите их, поэтому ожидайте, что ваш велосипед не будет использоваться на дороге в течение нескольких дней, если они не будут в наличии у вашего местного дилера.

Я получил свой от Wemoto, где для этого мотоцикла они стоят от 2,20 до 4,85 фунтов стерлингов каждый — если бы вы купили их в Kawasaki, они стоили бы 9,50 фунтов стерлингов каждый.

Вам также, вероятно, понадобятся некоторые прокладки — на моем ZX-6R необходимо снять крышку приемной катушки, чтобы установить положение кривошипа; сменная прокладка от Wemoto стоит 3,42 фунта стерлингов и является оригинальной деталью Kawasaki.

В руководстве Haynes сказано, что следует заменить четыре уплотнительных кольца, которые герметизируют держатель распределительного вала относительно головки блока цилиндров; поскольку масло просачивалось в отверстия для свечей зажигания, я заменил их по цене 1,75 фунта стерлингов каждая, вместе с четырьмя крышками подшипников с прокладками, которые находятся сверху держателя распределительного вала, по 5,17 фунтов стерлингов каждая. Уплотнительное кольцо натяжителя цепи распредвала также следует заменить за 1,86 фунта стерлингов. Этот мотоцикл простоял почти десять лет, поэтому неудивительно, что некоторые уплотнения вышли из строя.

Если какие-либо прокладки нуждаются в замене, вам потребуется немного свежего моторного масла для их смазки, но, скорее всего, вам все равно придется выполнять полное обслуживание, поэтому оно должно быть у вас под рукой.

Какие инструменты мне нужны?

Эта статья не предназначена для того, чтобы охватить все, что вам нужно для регулировки зазоров клапанов на любом мотоцикле. Я основываюсь на своем Kawasaki ZX-6R 1999 года, но у вашего мотоцикла будут свои уникальные потребности, поэтому я настоятельно рекомендую сначала купить руководство по ремонту Haynes. Я надеюсь, что это придаст вам уверенности в том, что вы сможете взяться за работу самостоятельно, но только с руководством по ремонту, специально предназначенным для вашей машины, у вас будет правильная процедура. Помните, что участники программы Bennetts Rewards могут сэкономить 40% на руководствах Haynes в Bennetts Rewards. Вам также понадобится следующее…

• Общие инструменты для разборки велосипеда
• Щуп
• Микрометр
• Динамометрический ключ
• Защитные перчатки

Убедитесь, что ваш щуп соответствует размерам, которые вам нужно измерить с шагом 0,01 мм. Мне пришлось купить себе новый, но он стоил всего 3,99 фунта стерлингов (и, будучи участником программы Bennetts Rewards, я экономлю 10 % на каждой покупке). в Хэлфордсе).

Вам действительно понадобится динамометрический ключ, если необходимо заменить прокладки, так как держатель распределительного вала очень тонкий, и вам также понадобится микрометр для измерения толщины удаляемых прокладок. Есть вероятность, что на них будет выгравирована их толщина, но на моем велосипеде ничего не было видно, и вам все равно следует их проверить. Я получил высококачественный Mitutoyo 103-137 на Рождество, который стоил 46,9 фунтов стерлингов. 9. Можно взять более дешевые версии, но я подумал, что это вложение на всю жизнь. Я уверен, что моя дочь поблагодарит меня, когда я уйду…

Как проверить зазоры клапанов на мотоцикле?

Если вам повезет, ваш мотоцикл оснащен гидравлическими толкателями, которые автоматически устанавливают зазор между кулачком и клапаном (обычно с помощью коромысла), но обычно они встречаются только в низкооборотных двигателях, таких как некоторые Harley-Davidson.

Регуляторы с винтами и контргайками, как правило, используются в велосипедах меньшей вместимости (например, в моей Honda Grom MSX-125), и для регулировки требуются только гаечный ключ и плоскогубцы, или вы можете получить инструмент, который удерживает контргайку, пока вы поворачиваете регулятор.

Это инструмент, который я использую для регулировки зазоров клапанов винтов и контргаек на моем Grom и пит-байке, который у меня когда-то был, хотя на впуске Honda нет места для него, если вы не снимите воздушную коробку.

В большинстве велосипедов используется ковш и прокладка — кулачок давит при сборке, а прокладка определяет толщину пары — это то, что мы рассматриваем в этой статье. Затем это ведро и прокладка надавливают на клапан, чтобы открыть его.

Иногда прокладку можно найти на верхней части ковша, но обычно она находится под ним, что более надежно, особенно в высокопроизводительных двигателях.

Пружина возвращает клапан в закрытое положение, если только у вас не Ducati, который, скорее всего, имеет «десмодромные» клапаны. Они используют рычаг для открытия и закрытия клапанов, что потенциально более точно, но это также означает, что для каждого клапана есть две прокладки.

Шаг 1. Убедитесь, что двигатель полностью остыл

Это действительно важно, поэтому дайте велосипеду остыть в течение ночи, прежде чем начинать работу с ним. и бак нужно оторваться, как и углеводы. Есть также панели на стороне двигателя, которые необходимо снять.

Чтобы снять карбюраторы, необходимо слить охлаждающую жидкость, так как они нагреваются на этой модели — это может показаться болезненным, но вам, вероятно, придется выполнять серьезное обслуживание, если вы выполняете зазоры.

Я также снял радиатор, так как одновременно делал все на мотоцикле, но вы можете просто снять верхние болты и опустить его, если хотите.

Шаг 3. Снимите крышку головки блока цилиндров

Крышку головки блока цилиндров крепят к верхней части двигателя шестью болтами – не откручивайте их. Вместо этого поворачивайте каждую на небольшое расстояние крестообразно, чтобы крышка открывалась медленно и равномерно. Он прикручен к держателю распредвала, который довольно хрупкий.

Подсказка: позаботьтесь о держателе распределительного вала

Держатель распределительного вала из литого алюминия несет верхние опорные поверхности распределительного вала, но это также и то, к чему крепится болтами крышка распределительного вала. Очень важно соблюдать осторожность при работе с ним, так как его очень легко повредить. Не спрашивайте меня, откуда я знаю.

Проблема в том, что этот держатель предназначен для размещения распределительных валов, когда он устанавливается на головку блока цилиндров во время производства; если он поврежден, вам нужно купить целую головку блока цилиндров, если вы не можете изготовить новый кронштейн, который решит проблему — опять же, не спрашивайте.

Шаг 4. Составьте схему

Вам необходимо записать все сделанные измерения, поэтому начертите схему на листе бумаги, чтобы не запутаться это вверх.

Шаг 5. Установите кривошип по часовой стрелке до тех пор, пока метка «T 1,4» не совместится с двумя сопрягаемыми поверхностями двигателя.

В этот момент либо цилиндр номер один (слева направо, когда вы сидите на байке), либо цилиндр номер для будет в верхней мертвой точке (ВМТ) — это означает, что поршень находится в самой верхней точке такта сжатия и клапаны будут полностью закрыты; это положение, в котором необходимо измерить зазоры. Если кулачки кулачка первого цилиндра обращены друг к другу и не касаются клапанов, то первый цилиндр находится в ВМТ; если они смотрят друг на друга и давят на клапанные ковши, четвертый цилиндр находится в ВМТ. В вашем руководстве Haynes указано, какие клапаны следует измерять в этом положении.

Шаг 6. Измерьте первую группу зазоров

Как только вы узнаете, какие клапаны следует измерить в первую очередь, используйте щуп для проверки зазоров. Установите щуп на размер, которым он должен быть (вам может понадобиться объединить два или более лезвия), затем вставьте его между кулачком и ковшом; вы чувствуете легкое сопротивление, когда вы нажимаете и вытаскиваете его.

Поначалу это покажется вам сложным, но продолжайте пробовать более тонкие и толстые лезвия, пока не почувствуете это. После того, как вы оцените его, напишите размер на листе бумаги, убедившись, что он соответствует правильному клапану 9. 0003

Совет: практика и смазка

Попробуйте несколько комбинаций лопастей при проверке клапанов; например, если вы думаете, что вам нужно 0,05 мм и 0,06 мм для измерения 0,11 м, проверьте также зазор с одинарным лезвием 0,10 мм; некоторые из более тонких могут складываться, что затрудняет измерение. Также стоит нанести на лопасти салфетку с чистым моторным маслом, чтобы они вошли.

Помните, что зазоры имеют определенный допуск, поэтому не зацикливайтесь на погрешности в 0,01 мм. .

Шаг 7: Измерьте второй набор зазоров так, чтобы метка «T 1.4» снова совпала. Другой цилиндр должен быть в ВМТ, и теперь вы можете измерить оставшиеся зазоры клапанов.

Если повезет, все зазоры будут в пределах указанных допусков, так что вы сможете собрать велосипед и отправиться в путь. Тем не менее, есть вероятность, что по крайней мере один зазор будет тугим — возможно, на выхлопе — поэтому четко отметьте все, что выходит, на листе бумаги…

Отверстия в распределительных валах можно использовать для фиксации цепи, но нужно быть ОЧЕНЬ осторожным, чтобы не повредить ее

Как отрегулировать клапаны и зазоры?

Распределительные валы на этом мотоцикле следует снимать так, чтобы метка T 1. 4 все еще была совмещена с сопрягаемыми поверхностями двигателя, но если вы хотите привязать цепь к распределительным валам, поверните ее на 360°, пока отверстия в шестернях не станут видны вверху . Убедитесь, что вы вращаете распределительные валы, прежде чем снимать держатель, и убедитесь, что вы совместили метку T 1.4.

Шаг 8. Снимите натяжитель цепи

Натяжитель цепи имеет пружину, которая прижимает плунжер храпового механизма к цепи, но он находится на скобе. возврат, поэтому НИКОГДА частично не отвинчивайте регулятор, а затем снова затягивайте его.

Сначала выкрутить центральный болт в натяжителе почти до упора, чтобы сбросить давление, затем можно снять сам корпус натяжителя.

Шаг 9. Снимите держатель распределительного вала

Этот держатель распределительного вала удерживается 10 болтами, и он удивительно хрупкий — очень важно откручивать каждый болт понемногу крест-накрест шаблон; клапанные пружины толкают некоторые кулачки вверх, поэтому держатель распределительного вала может легко деформироваться или даже треснуть. Плохие времена.

После снятия проверьте поверхности подшипников на наличие износа или повреждений.

Шаг 10. Снимите кулачки

Кулачки помечены «IN» и «EX» в центре вала (они имеют как «IN», так и «EX» на шестерне в конце, что может сбить с толку) – не путайте их. Вы можете снять цепь с кулачков, а затем снять их, но вы должны использовать что-то, чтобы не уронить цепь в двигатель; Я использовал кусок трубы.

Другой вариант — привязать цепь к кулачкам; это может быть особенно удобно, если вам нужно снять только пару прокладок, но вы должны быть очень осторожны, чтобы не перекрутить и не повредить цепь; это что-то вроде бреда, но выручило меня в пятый раз, когда пришлось снимать кулачок (пожалуйста, не спрашивайте).

Необходимо проверить поверхности подшипников и кулачки на наличие признаков износа или повреждений.

Шаг 11. Снимите регулировочные прокладки

Удалите регулировочные прокладки только с клапанов с неправильными зазорами. Я обнаружил, что проще всего вытащить их с помощью магнита, который поднял ведро и прокладку вместе с ним.

Поместите ведерко в соответствующее место на листе бумаги или в лоток, чтобы вы могли следить за тем, что вы делаете. Очень важно, чтобы вы НЕ перепутали эти ведра или прокладки, поэтому обеспечьте чистое рабочее пространство и убедитесь, что ничего не может быть сбито, особенно если до того, как они вернутся, пройдет несколько дней.

Шаг 12: Измерьте прокладки

Прокладки поставляются с маркировкой размера, но есть большая вероятность, что они износились, и вам все равно следует проверить их с помощью микрометра. Измерьте каждую прокладку одну за другой и напишите размер рядом с измеренным зазором.

Используя таблицу в руководстве Haynes, вы можете использовать измерение зазора и существующую прокладку, чтобы найти нужный размер прокладки. Звучит сложно, но когда у вас есть цифры, все становится понятным — например, зазор 0,10 мм попадает в диапазон 0,07–0,11 мм на графике. Учитывая, что текущая прокладка 2,9толщиной 5 мм, на графике видно, что требуется прокладка толщиной 2,80 мм; это то, что вам нужно купить.

Я смог поменять местами некоторые прокладки из-за неправильных зазоров, чтобы уменьшить требуемое количество. Да, это выглядит сложно, но все, что имеет значение, это то, что когда вы выполняете работу, вы знаете, какие числа какие. Я обнаружил, что некоторые из существующих прокладок с неправильными зазорами были нужных мне размеров для других клапанов, что сэкономило немного денег — мне понадобилось только четыре новых прокладки вместо 11.

Если вы вовремя разместите свой заказ в Wemoto, вы можете получить его на следующий день, но дайте себе время, чтобы получить детали и собрать велосипед, а также держать открытый двигатель закрытым.

Слева на месте, с заменой ведра справа

Шаг 12: Умодайте ковши и пролиты

. со свежим моторным маслом и вставьте их в верхние части клапанов, затем сдвиньте смазанные ведра обратно. Убедитесь, что вы делаете по одному, чтобы вы не могли их перепутать.

Шаг 12. Установите кулачки

Смажьте опорные поверхности головки блока цилиндров, затем, убедившись, что они находятся на правильных сторонах, установите кулачки на место. Сначала вам нужно установить цепь на выпускной распредвал, натянув ее в передней части двигателя так, чтобы маркер T 1.4 был совмещен с соединениями кожуха двигателя, а линия «EX» на шестерне выпускного распредвала совмещена с верхней частью. кожух двигателя. Затем установите впускной кулачок с натянутой цепью между двумя шестернями и линией «IN», совпадающей с верхней частью кожуха двигателя. На этом велосипеде должно быть 30 звеньев цепи между этими двумя линиями на шестернях, чтобы цепь была правильно установлена.

Этап 13. Привинтите держатель распределительного вала обратно

Протрите поверхности подшипников свежим моторным маслом, убедитесь, что уплотнительные кольца находятся в хорошем состоянии и правильно выровнены, затем найдите распределительный вал. Крайне важно затягивать все десять болтов очень постепенно и крест-накрест. Не торопитесь и используйте динамометрический ключ для окончательной затяжки — на этом мотоцикле это всего 12 Нм.

Шаг 14: Установите натяжитель цепи ГРМ

Не устанавливая на место пружину и болт, установите натяжитель в исходное положение, удерживая храповик и полностью вдавливая поршень в корпус (уплотнительное кольцо следует заменить). Прикрутите корпус натяжителя обратно к двигателю, затем, проверив состояние уплотнительной шайбы, вставьте пружину, болт и шайбу — при затягивании вы услышите, как плунжер выталкивается. Проверьте натяжение цепи ГРМ и проверните коленчатый вал на два полных оборота, затем проверьте еще раз.

Шаг 15: Повторно измерьте зазоры клапанов

Момент истины – следуя той же процедуре, что и раньше, проверьте все зазоры клапанов. Скрестим пальцы, во-первых, вы не промахнулись, так как это действительно расстраивает необходимость снова разбирать все это, а затем заказывать больше прокладок (опять же, не спрашивайте).
