трактора, как отрегулировать, порядок, Д-144

Содержание

1. Принцип работы ГРМ и декомпрессора
2. Почему не работает декомпрессор
3. Как осуществляется регулировка клапанов на тракторе Т-40
4. Порядок регулировки клапанов
5. Сколько должен составлять зазор на клапанах Т-40
6. Когда нужна регулировка клапанов на тракторе
7. Порядок зажигания на тракторе Т-40
8. Порядок работы цилиндров

Фермеры интересуются, как происходит регулировка клапанов Т-40. Распределение газа в сельскохозяйственных машинах Т-40 происходит благодаря механизму, который позволяет производить цикл из четырех этапов в цилиндрах силовой установки.

Принцип работы ГРМ и декомпрессора

Декомпрессор представляет из себя очень маленький механизм, который имеет большое значение для запуска двигателя. Он способствует безопасной работе мотора после долгой стоянки трактора на холодной площадке. Неточность работы декомпрессора чаще всего связана с неисправностями в осуществления регулировки клапанов.

Декомпрессор сделан из пары рычагов, которые объединяются между собой через механизмы. Эти механизмы закреплены на толкательных частях выпускных тракторных клапанов. Следовательно, эти устройства двигаются по одинаковой траектории, что необходимо иметь ввиду при осуществлении ремонтных работ и технического обслуживания.

Обычно на трактор Т-40 устанавливает декомпрессор д37е, его схема представлена на картинке ниже.

Почему не работает декомпрессор

рассмотрим причины, почему может не работать декомпрессор. Возможно у трактора есть неполадки в этом механизме, если:

• мощность работы двигателя снижается;
• расход топлива значительно увеличивается;
• распределительные шестеренки издают не свойственный им стук;
• трудности при зажигании;
• перебои в стандартной работе мотора.

Основные проблемы, которые могут возникнуть в декомпрессоре:

• плохое крепление между клапанами и специальные седлами;
• клапаны частично закрыты;
• большое расстояние между зубьями шестеренок для распределения;
• неправильная настройка оборудования.

Чаще всего встречается последний вид неисправности, рассмотрим его подробнее. Из-за неправильной настройки может быть два варианта перебоев в работе механизма:

• клапаны не могут открыться полностью;
• детали бьют по клапану.

Как осуществляется регулировка клапанов на тракторе Т-40

В состав распределительного устройства включены:

• распределительный вал;
• газораспределяющие шестеренки;
• механизм клапанов, оснащенный приводом.

Привод включает в себя коромысленные стойки и непосредственно сами коромысла, а также другие элементы механизма. Среди них:

• толкатели;
• штанги;
• клапанные пружины;
• клапаны.

Газораспределяющее устройство осуществляет свой функционал определенным образом. Так, начинается процесс с приведения в действие распределительного вала: делается это благодаря взаимодействию зубчатых колес коленчатого вала с распределительным валом и шестерни, находящейся между ними. При функционировании распределительного вала поднимаются толкатели и сквозь другие элементы установки производится процесс раскрытия клапанов: выпускающих и впускающих. После этого движение продолжается, кулачок удаляется от толкателя и под постоянным воздействием специальной пружины клапан постепенно закрывается. Действующие элементы при этом приходят в стартовое расположение. По окончании всех этих действий цикл повторяется с самого начала, как того требуют фазы распределения газа.

Чтобы рассматриваемое устройство работало одновременно с системой подачи топлива, шестеренки распределительного вала, а именно топливного насоса и промежуточного колесного крепления нужно монтировать именно туда, куда это предусмотрено специальными метками, обозначенными на шестернях.

Рассмотрим, как происходит регулировка клапанов на тракторе Т-40. Механизм распределения газа нуждается в регулярном внимательном специализированном обслуживании, которое подразумевает под собой выверку и выравнивание промежутков клапанов трактора Т. Кроме того, необходимо следить за достаточной смазкой всех составляющих распределительного вала, а также тем, насколько плотно они прилегают к местам, где им положено находиться.

Специалисты рекомендуют проводить техническое обслуживание по прошествии минимум 480 часов функционирования.

Проверьте порядок установки данных деталей и, если это требуется, отрегулируйте расстояния, которые образуются между клапанными стержнями и коромыслами. Если двигатель не был предварительно разогрет, расстояние между выпускающим и впускающим должно быть не менее 0,3 мм.

Отвечая на вопрос, как отрегулировать клапана трактора, рассмотрим стандартную регулировку клапанов Т-40. Прежде чем начинать процедуру, нужно понимать, что придется поддерживаться определенней последовательности.

Клапаны на Т-40 регулируются только при охлажденном двигателе трактора. Перед осуществлением работ необходимо немного развернуть контргайку винта регулировки, который находится на коромысле и, постоянно подкручивая винт, установить зазор, который будет соответствовать требованиям. При этом рекомендуется использовать специальный щуп. По окончании выравнивания зазоров необходимо затянуть контргайку и финально померить зазор.

Процесс регулировки клапанов на тракторе Т полностью повторяет процесс функционирования силовой установки по порядку. Так, используя специальные отметки на шкиве вентиляторного привода, необходимо осуществить монтаж стартового цилиндра. Элемент должен быть вмонтирован в положении, соответствующем концу шага сжатия. Оба клапана трактора при этом нужно закрыть. Далее при ремонте деталей других цилиндров необходимо постепенно поворачивать коленный вал, используя ключ на половину оборота по часовой стрелке.

Порядок регулировки клапанов

Регулировку клапанов Т40 необходимо проводить в несколько этапов:

1. Коленвал необходимо убрать немого в сторону. Для этого его нужно снять с удерживающего его крепления, придвинуть его с рулем в свою сторону.
2. Устройства 1-го цилиндра должны принять положение последнего этапа сжатия. Для этого отметки ВМТ и отметки на вентиляционной системе нужно совместить. После чего закрутить оба клапана.
3. Крепление контргайки следует ослабить, при закручивании или откручивании детали следует выбрать оптимальный уровень зазора.
4. Вкрутить деталь до конца и измерить величину зазора при этом используя уже толкательную штангу.
5. Поменять положение коленвала и приступить к регулировки клапанов других цилиндров.

Регулировка клапана должна быть проведена только на остывшем двигателе. При запуске двигателя клапаны могут изменить свой размер, из-за этого могут быть неточности при осуществлении замеров.

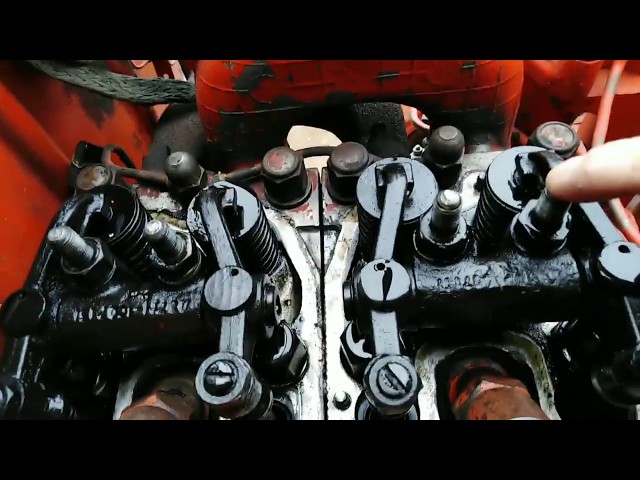

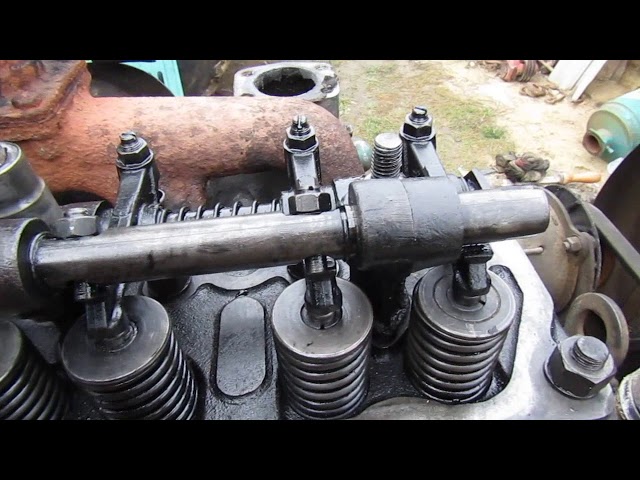

Ниже представлено видео, как правильно отрегулировать клапаны.

Сколько должен составлять зазор на клапанах Т-40

Измерение зазора нужно проводить в не прогретом состоянии двигателя. Только тогда показатели будут наиболее точны. Обычно на Т-50 стоит двигатель д144. Идеальный зазор должен быть равен 0,3 мм. Измерение необходимо проводить строго при помощи щупа.

Когда нужна регулировка клапанов на тракторе

Если тракторный двигатель эксплуатируется не беспрерывно, клапаны могут прослужить и не потребовать ремонта на протяжении долгого времени. Чтобы не допустить поломки клапана, когда он будет оборван по выточке, необходимо оставлять пары «сухариков» нетронутыми, если осуществляется демонтаж клапанного устройства. Если требуется замена шестеренок, их необходимо вводить в сцепление только так, как это предполагают предусмотренные производителем отметки.

Такой механизм, как декомпрессор, нужен, в первую очередь, для того, чтобы сделать запуск неразогретого двигателя более простым. Кроме того, декомпрессор нужен в случае, когда требуется резкое торможение силовой установки, работающей на дизельном топливе. Данный механизм представляет собой совокупность двух пар управления: ручного и реек, которые соединены с рейкой при помощи шарниров. Рычаги закреплены на вилки жестким образом.

Стоит отметить, что процесс регулировки не сложен, однако при правильной эксплуатации трактора его не нужно осуществлять часто. Особенно это касается клапанов Д-144 (двигателей, работающих на дизеле) — они просты в управлении и не требуют сложных манипуляций при ремонте.

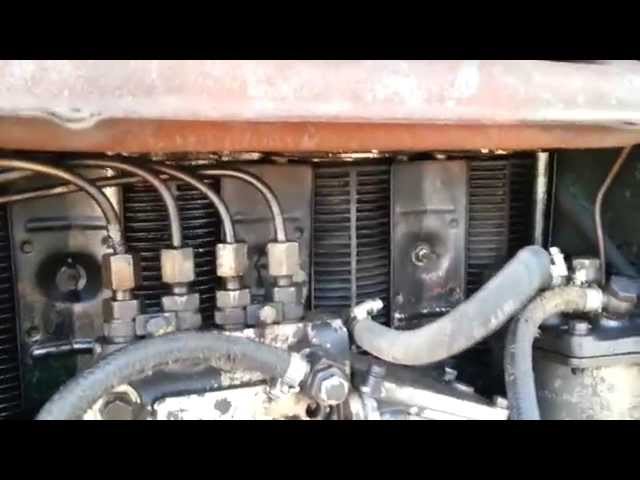

Порядок зажигания на тракторе Т-40

Очень важным моментом в данном процессе является правильность настройки момента впрыска топлива, для этого:

• трубку с подачей высокого давления открепить от устройства цилиндра;
• прикрепить стеклянную часть трубки;
• сделать так, чтобы при прокрутке коленвала отметка Т совместилась с НТД;
• снять с креплений насосное оборудование;
• рычаг подачи топлива должен находиться в положении полной подачи;
• необходимо вращать коленвал до момента, когда топливо будет подаваться в чистом виде, без пузырьков;
• удалить топливо из цистерн, зафиксировать момент начала его увеличения;
• установить крепление насоса в стандартное положение;
• проверить работу топливной системы.

Порядок работы цилиндров

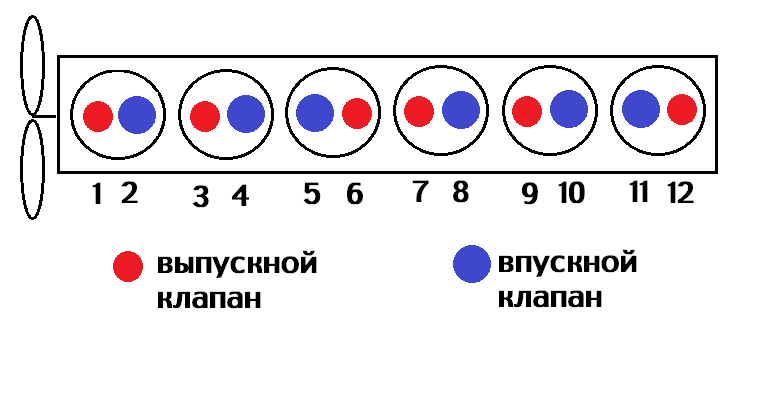

Последовательность регулирования цилиндров и клапанов выглядит следующим образом: 1-3-4-2.

трактора, как отрегулировать, порядок, Д-144

Принцип работы ГРМ и декомпрессора

Декомпрессор представляет из себя очень маленький механизм, который имеет большое значение для запуска двигателя. Он способствует безопасной работе мотора после долгой стоянки трактора на холодной площадке. Неточность работы декомпрессора чаще всего связана с неисправностями в осуществления регулировки клапанов.

Декомпрессор сделан из пары рычагов, которые объединяются между собой через механизмы. Эти механизмы закреплены на толкательных частях выпускных тракторных клапанов. Следовательно, эти устройства двигаются по одинаковой траектории, что необходимо иметь ввиду при осуществлении ремонтных работ и технического обслуживания.

Обычно на трактор Т-40 устанавливает декомпрессор д37е, его схема представлена на картинке ниже.

Почему не работает декомпрессор

рассмотрим причины, почему может не работать декомпрессор. Возможно у трактора есть неполадки в этом механизме, если:

• мощность работы двигателя снижается;
• расход топлива значительно увеличивается;
• распределительные шестеренки издают не свойственный им стук;
• трудности при зажигании;
• перебои в стандартной работе мотора.

Основные проблемы, которые могут возникнуть в декомпрессоре:

• плохое крепление между клапанами и специальные седлами;
• клапаны частично закрыты;
• большое расстояние между зубьями шестеренок для распределения;
• неправильная настройка оборудования.

Чаще всего встречается последний вид неисправности, рассмотрим его подробнее. Из-за неправильной настройки может быть два варианта перебоев в работе механизма:

• клапаны не могут открыться полностью;
• детали бьют по клапану.

Советы специалистов

Существует сразу несколько наиболее распространенных проблем, характерных для подобного рода механизмов. Чаще всего владельцам Т 40 приходится сталкиваться с затрудненным стартом двигателя, а также избыточном выхлопом. Основной причиной является отсутствие герметичности между клапаном и седлом.

Для устранения поломки потребуется демонтировать головки, после чего притереть клапан с помощью станка. К подобной проблеме может привести неверная установка шестереночных элементов двигателя.

Обязательно почитайте: Устройство тормоза МТЗ 82

Как осуществляется регулировка клапанов на тракторе Т-40

В состав распределительного устройства включены:

• распределительный вал;
• газораспределяющие шестеренки;
• механизм клапанов, оснащенный приводом.

Привод включает в себя коромысленные стойки и непосредственно сами коромысла, а также другие элементы механизма. Среди них:

• толкатели;
• штанги;
• клапанные пружины;
• клапаны.

Газораспределяющее устройство осуществляет свой функционал определенным образом. Так, начинается процесс с приведения в действие распределительного вала: делается это благодаря взаимодействию зубчатых колес коленчатого вала с распределительным валом и шестерни, находящейся между ними. При функционировании распределительного вала поднимаются толкатели и сквозь другие элементы установки производится процесс раскрытия клапанов: выпускающих и впускающих. После этого движение продолжается, кулачок удаляется от толкателя и под постоянным воздействием специальной пружины клапан постепенно закрывается. Действующие элементы при этом приходят в стартовое расположение. По окончании всех этих действий цикл повторяется с самого начала, как того требуют фазы распределения газа.

Чтобы рассматриваемое устройство работало одновременно с системой подачи топлива, шестеренки распределительного вала, а именно топливного насоса и промежуточного колесного крепления нужно монтировать именно туда, куда это предусмотрено специальными метками, обозначенными на шестернях.

Рассмотрим, как происходит регулировка клапанов на тракторе Т-40. Механизм распределения газа нуждается в регулярном внимательном специализированном обслуживании, которое подразумевает под собой выверку и выравнивание промежутков клапанов трактора Т. Кроме того, необходимо следить за достаточной смазкой всех составляющих распределительного вала, а также тем, насколько плотно они прилегают к местам, где им положено находиться.

Специалисты рекомендуют проводить техническое обслуживание по прошествии минимум 480 часов функционирования.

Проверьте порядок установки данных деталей и, если это требуется, отрегулируйте расстояния, которые образуются между клапанными стержнями и коромыслами. Если двигатель не был предварительно разогрет, расстояние между выпускающим и впускающим должно быть не менее 0,3 мм.

Отвечая на вопрос, как отрегулировать клапана трактора, рассмотрим стандартную регулировку клапанов Т-40. Прежде чем начинать процедуру, нужно понимать, что придется поддерживаться определенней последовательности.

Клапаны на Т-40 регулируются только при охлажденном двигателе трактора. Перед осуществлением работ необходимо немного развернуть контргайку винта регулировки, который находится на коромысле и, постоянно подкручивая винт, установить зазор, который будет соответствовать требованиям. При этом рекомендуется использовать специальный щуп. По окончании выравнивания зазоров необходимо затянуть контргайку и финально померить зазор.

Процесс регулировки клапанов на тракторе Т полностью повторяет процесс функционирования силовой установки по порядку. Так, используя специальные отметки на шкиве вентиляторного привода, необходимо осуществить монтаж стартового цилиндра. Элемент должен быть вмонтирован в положении, соответствующем концу шага сжатия. Оба клапана трактора при этом нужно закрыть. Далее при ремонте деталей других цилиндров необходимо постепенно поворачивать коленный вал, используя ключ на половину оборота по часовой стрелке.

Порядок регулировки клапанов

Регулировку клапанов Т40 необходимо проводить в несколько этапов:

1. Коленвал необходимо убрать немого в сторону. Для этого его нужно снять с удерживающего его крепления, придвинуть его с рулем в свою сторону.
2. Устройства 1-го цилиндра должны принять положение последнего этапа сжатия. Для этого отметки ВМТ и отметки на вентиляционной системе нужно совместить. После чего закрутить оба клапана.
3. Крепление контргайки следует ослабить, при закручивании или откручивании детали следует выбрать оптимальный уровень зазора.
4. Вкрутить деталь до конца и измерить величину зазора при этом используя уже толкательную штангу.
5. Поменять положение коленвала и приступить к регулировки клапанов других цилиндров.

Регулировка клапана должна быть проведена только на остывшем двигателе. При запуске двигателя клапаны могут изменить свой размер, из-за этого могут быть неточности при осуществлении замеров.

Ниже представлено видео, как правильно отрегулировать клапаны.

Сколько должен составлять зазор на клапанах Т-40

Измерение зазора нужно проводить в не прогретом состоянии двигателя. Только тогда показатели будут наиболее точны. Обычно на Т-50 стоит двигатель д144. Идеальный зазор должен быть равен 0,3 мм. Измерение необходимо проводить строго при помощи щупа.

Устройство, схемы, ремонт

Механизм газораспределения трактора Т-40 и декомпрессор. Регулировка клапанов

Механизм газораспределения трактора Т-40 (ГРМ) создает условия для производства четырехтактного цикла в цилиндрах двигателя и состоит из распределительного вала, шестерен газораспределения, клапанного механизма с приводом, в устройство которого входят стойки коромысел и коромысла, штанги, толкатели, пружины клапанов и детали их крепления, клапаны.
Принцип работы

Механизм газораспределения работает следующим образом. Шестерня коленчатого вала через шестерню распредвала и промежуточную шестерню приводит во вращение распределительный вал, который вращаясь, поднимает своими кулачками толкатели и через коромысла и штанги открывает выпускные и впускные клапаны. При дальнейшем вращении распредвала, выступ кулачка отходит от толкателя и под воздействием пружин клапан закрывается. Штанга, толкатель и коромысло возвращаются в первоначальное положение. Далее цикл вновь повторяется в соответствии с фазами газораспределения.

Для того, чтобы механизм газораспределения функционировал синхронно с системой топливоподачи, шестерни распредвала — топливного насоса и промежуточную, необходимо устанавливать в соответствии с метками, нанесенные на шестерни.

Механизм газораспределения трактора Т-40: 1 — блок-картер; 2 — распределительный вал; 3 — толкатель клапана; 4, 9 — уплотнительные кольца; 5 — валик декомпрессора; 6 — рычаг; 7 — рейка; 8 — направляющая втулка толкателя; 10, 18, 20 — пружины; 11 — планка; 12 — крышка клапанов; 13 — регулировочный винт; 14 — коромысло клапана; 15 — штанга толкателя; 16 — кожух штанги; 17 — тарелка клапана; 19 — сухарь клапана; 21 — клапаны; 22 — седло клапана; 23 — поршень; 24 — шестерня распределительного вала; 25 — промежуточная шестерня распределения; 26 — шестерня привода насоса гидросистемы; 27 — шестерня привода топливного насоса; 28 — шестерня коленчатого вала; 29 — шестерня ведущая привода масляного насоса; 30 — шестерня ведомая привода масляного насоса.

Регулировка клапанов двигателя трактора Т-40

Техническое обслуживание механизма газораспределения заключается в проверке и регулировки зазоров клапанов, обеспечении нормальной смазки деталей распределительного вала и плотности прилегания клапанов к своим седлам. Рекомендуется через каждые 480 часов работы дизеля проверять и при необходимости регулировать зазор между торцами стержней клапанов и бойками коромысел.

На не прогретом двигателе зазор клапанов Т-40 должен составлять 0,3 мм (впускного и выпускного).

Как отрегулировать клапана Т-40

Перед начало регулировки зазоров снимите клин заднего кардана и, передвигая вал вместе с рулем на себя, освободите кардан и отведите его в сторону. Для регулировки зазора ослабьте контргайку регулировочного винта на коромысле и, откручивая или закручивая винт, установите необходимый зазор используя щуп, после этого крепко затяните контргайку и снова замерьте зазор, поворачивая штангу толкателя.

Клапана необходимо регулировать только на холодном двигателе. Порядок регулировки клапанов соответствует порядку работы двигателя — 1-3-4-2. При помощи метки в.м.т. и указателя на шкиве привода вентилятора, установите поршень первого цилиндра в положение конца такта сжатия, при этом закройте выпускной и впускной клапаны, а далее для регулировки клапанов следующих цилиндров поверните коленвал при помощи ключа на ½ оборота по часовой стрелки.

При умеренной эксплуатации двигателя, клапаны длительное время сохраняют герметичность. Для предотвращения обрыва клапанов по выточке и выпадания сухариков — не разбивайте пары сухариков при демонтаже механизма клапанов. При замене шестерен распределения вводите их в зацепление соответственно нанесенным на них меткам.

Декомпрессор трактора Т-40

Декомпрессор необходим для облегчения запуска холодного двигателя, а также для экстренной остановки дизеля. Механизм состоит из четырех рычагов и рейки, шарнирно соединенных с рейкой. Рычаги жестко связаны с валиками, фрезированные концы которых входят в проточки толкателей впускных клапанов. При перемещении рейки поворачиваются рычаги с валиками, поднимающие толкатели, а те через коромысла и штанги открывают впускные клапаны.

Двигатель Т-40

Устройство двигателя трактора Т-40: поршневая, коленвал, цилиндры

Силовая передача

Устройство и эксплуатация силовой передачи трактора Т-40

Механизм газораспределения (ГРМ) обеспечивает выполнение четырехтактного цикла в цилиндрах мотора. От его исправности зависит работа мотора и, следовательно, остальных механизмов трактора. Он «отвечает» за впуск воздуха и выпуск выхлопных газов. Если мотор «чихает», плохо заводится, нестабильно работает, это может быть связано с неполадками в ГРМ. Во избежание поломок рекомендуются регулярные осмотр механизма и регулировка клапанов Т-40 после каждых 480 часов работы двигателя. Эта работа может быть выполнена профессиональным механиком, но также доступна владельцу трактора, имеющему минимальные навыки работы с мотором.

Когда нужна регулировка клапанов на тракторе

Если тракторный двигатель эксплуатируется не беспрерывно, клапаны могут прослужить и не потребовать ремонта на протяжении долгого времени. Чтобы не допустить поломки клапана, когда он будет оборван по выточке, необходимо оставлять пары «сухариков» нетронутыми, если осуществляется демонтаж клапанного устройства. Если требуется замена шестеренок, их необходимо вводить в сцепление только так, как это предполагают предусмотренные производителем отметки.

Такой механизм, как декомпрессор, нужен, в первую очередь, для того, чтобы сделать запуск неразогретого двигателя более простым. Кроме того, декомпрессор нужен в случае, когда требуется резкое торможение силовой установки, работающей на дизельном топливе. Данный механизм представляет собой совокупность двух пар управления: ручного и реек, которые соединены с рейкой при помощи шарниров. Рычаги закреплены на вилки жестким образом.

Стоит отметить, что процесс регулировки не сложен, однако при правильной эксплуатации трактора его не нужно осуществлять часто. Особенно это касается клапанов Д-144 (двигателей, работающих на дизеле) — они просты в управлении и не требуют сложных манипуляций при ремонте.

Модификации

С двигателем Д-37

У базовой модели задний привод. Ее модификации выполнены с полным приводом:

• Т-40А – наличие переднего моста. Передний привод подключается автоматически в соответствии с условиями движения;
• Т-40АН – трактор адаптирован для работы на крутом склоне, высота и дорожный просвет меньше базовой версии;
• Т-50А – промышленная модификация, адаптирована под одноковшовый погрузчик.

С двигателем Д-144

У Т-40М задний привод, у модификаций – полный:

• Т-40АМ – отличие от Т-40М – передний мост с приводом;
• Т-40АНМ – мощный аналог Т-40АН: уменьшенный дорожный просвет для работы на крутом склоне (до 20 градусов), меньшая высота, большая устойчивость;
• Т-40АП – промышленная модель, адаптирована для работы с дорожной техникой.

Порядок зажигания на тракторе Т-40

Очень важным моментом в данном процессе является правильность настройки момента впрыска топлива, для этого:

• трубку с подачей высокого давления открепить от устройства цилиндра;
• прикрепить стеклянную часть трубки;
• сделать так, чтобы при прокрутке коленвала отметка Т совместилась с НТД;
• снять с креплений насосное оборудование;
• рычаг подачи топлива должен находиться в положении полной подачи;
• необходимо вращать коленвал до момента, когда топливо будет подаваться в чистом виде, без пузырьков;
• удалить топливо из цистерн, зафиксировать момент начала его увеличения;
• установить крепление насоса в стандартное положение;
• проверить работу топливной системы.

Принцип действия газораспределительного устройства

Через промежуточную шестерню и шестерню распределительного вала, шестерня коленвала вызывает вращение вала для распределения, в свою очередь он производит вращательное движение и за счет этого его кулачки сквозь штанги и коромысла открывают клапаны для впуска либо же выпуска газа.

При продолжении совершения вращательного движения распределительного вала, кулачок отдаляется от толкателя, и клапан закрывается при помощи установленных там пружин. Коромысло, толкатель и штанга делают возврат в начальное положение. Дальше описанный выше процесс вновь повторяется согласно с газораспределительными фазами.

Для синхронной работы газораспределительного устройства с системой для подачи топлива, шестерни топливного насоса, распределительного вала и промежуточную — нужно ставить согласно с обозначениями на этих шестернях.

Установка дозатора

Для того чтобы установить дозатор, нужно сделать следующее:

1. Снять рычаги управления.
2. Убрать пластины пыльников, сами пыльники и уплотнительные элементы.
3. Снять все крышки и вытянуть золотники.
4. Демонтировать гидравлический усилитель руля.
5. Заменить износившиеся подшипники в системе управления на новые.
6. Убрать червяк устройства.
7. Установить на место снятого червяка вал дозатора.
8. Прикрутить дозирующее оборудование при помощи потайных болтов.
9. Проверить работоспособность насосного механизма.
10. Установить насос в систему гидроусилителя рулевого управления.

Для того чтобы избежать сбоев в работе дозирующего устройства, следует регулярно очищать его от скопившейся внутри грязи.

Для этого нужно:

1. Полностью разобрать все устройство рулевой колонны.
2. Снять уплотнительное резиновое кольцо.
3. Промыть насос керосином.
4. Промыть все втулки.
5. Собрать механизм в обратном порядке. Во время установки пары насос должен быть повернут отверстиями наружу.

( 1 оценка, среднее 4 из 5 )

Правильно регулируем клапана на тракторе т 25

Частота обслуживания

Установленный на тракторе двухцилиндровый дизельный двигатель Д-21 имеет воздушную систему охлаждения.

Этот силовой агрегат неприхотлив и, при нормальной эксплуатации, не требует частого вмешательства в работу газораспределительного механизма.

В отличие от тяжёлых модификаций, таких как трактор Т-40 или Т-100, трактор Т-25 приходится обслуживать чаще.

Согласно инструкции по эксплуатации, проверка, регулировка клапанов трактора Т-25 выполняется каждые 240 моточасов.

Если регулировка требуется чаще, это говорит о неисправности. Среди часто встречающихся неисправностей:

• выработанный ресурс коромысел или их регулировочных винтов. Закалённая поверхность бойков коромысел и регулировочных винтов со временем изнашивается.
• деформация штанг толкателей. Это происходит, если при проведении обслуживания зазор выставлен неправильно (слишком мал).
• повреждение толкателей. Распространённая причина такой поломки — масляное голодание из-за засорения системы смазки или низкого давления масла.
• механическое повреждение кулачков распределительного вала.

Прежде чем приступать к регулировочным работам, придётся сначала произвести замену повреждённых деталей.

В противном случае, даже если регулировка выполнена правильно, вы лишь напрасно потратите силы и время.

Что такое регулировка клапанов трактора Т25

Впускной и выпускной клапан открываются попеременно для заполнения цилиндра топливом и выводом отработанного газообразного вещества. Благодаря валу осуществляется управление их работой, а специальные кулачки воздействуют на верхнюю часть клапана. Конструкция привода может быть различной. Распредвал воздействует на клапана, путем надавливания кулачка на толкатели, а также через специальное коромысло. В любом случае, зазор клапанов трактора Т-25 важен во время работы двигателя. Рабочая температура элементов мотора, в особенности механизма и самих клапанов, достаточно высокая. Во время нагревания металл расширяется. Это может привести к тому, что клапан удлиняется. Чтобы компенсировать этот момент, необходимо оставлять определенный зазор. Его регулировка называется регулировкой клапанов трактора Т25.

В нерабочем состоянии клапанный механизм не оказывает давление на кулачок распредвала, его тарелка плотно прижимается к седлу в головке блока цилиндров. Поэтому каждому мастеру для нормальной работы двигателя, необходимо знать, как отрегулировать клапана на тракторе Т-25.

Опасное заблуждение

Не пытайтесь выполнить работу, используя инструкции по обслуживанию другой техники. Это станет причиной серьёзных поломок.

По устройству газораспределительный механизм на тракторе Т-25 имеет много общего с аналогичными системами других машин, на которых установлены двигатели с нижним распределительным валом.

Принципиальная схема мотора Д-21 позволит увидеть это подробнее. Регулировка клапанов Т-40 выполняется иначе, поскольку, в отличие от двигателя Д-21, мотор Д-144 имеет четыре цилиндра и иные фазы газораспределения.

Интервал регулировки клапанов на двигателе д 260

Регулировка клапанов на двигателе д 240 производится каждые 500 часов пробега трактора. Процедура не сложная . Результат равномерная и приёмистая работа двигателя. Лучше сгорает топливо. Соблюдается оптимальный температурный режим. Как следствие срок службы двигателя значительно увеличивается.

Непонятное слово перекрытие клапанов написанное в руководстве по эксплуатации не должно пугать. Просто обратите внимание на движение клапанов при повороте коленчатого вала и сразу все станет понятно.

Последовательность операций

Регулировка клапанов Т-25 Владимирец производится в такой последовательности:

1. Проверяете температуру двигателя, должен быть холодным.
2. Отворачиваете гайки, фиксирующие клапанную крышку.
3. Аккуратно, чтобы не повредить прокладку, снимаете клапанную крышку. Крайне желательно иметь наготове новую прокладку, поскольку старая, даже будучи неповреждённой, теряет эластичность и не может быть использована в дальнейшем.
4. Проворачиваете коленчатый вал за головку болта крыльчатки системы охлаждения воздухом. На Т-25 для этого лучше использовать торцевую насадку с воротком или накидной ключ.
5. Смотрите на клапана. Нужно, чтобы закрылся (полностью поднялся вверх) впускной клапан на первом цилиндре. Если считать спереди, он будет вторым.
6. Совмещаете метки. Одна из них расположена на шкиве коленвала, а другая — на крышке, закрывающей приводные шестерни ГРМ.
7. Вооружаетесь щупом толщиной 0,3 мм, проверяете зазор клапанов на первом цилиндре. Нормально, когда щуп проникает в пространство между носиком коромысла и шейкой клапана без усилий. Но и люфт не допускается.
8. При регулировке берёте накидной ключ и отвёртку с плоским жалом. Далее действуете поэтапно: Придерживая отвёрткой регулировочный винт, ослабляем контрящую гайку.
9. Фиксируя гайку ключом, вращаете отвёрткой винт, правильно выставляя зазор.
10. Фиксируя винт, затягиваете контргайку.

Закончив проверку и регулировку, поворачиваете коленвал в направлении вращения на пол-оборота (180 градусов). Проверяете и, если необходимо, аналогичным образом регулируете зазоры на втором цилиндре.

Устанавливаете на место клапанную крышку и равномерно затягиваете фиксирующие болты.

Чтобы избежать ошибок и убедиться в отсутствии поломок системы газораспределения, повторите регулировочный цикл ещё раз.

Если зазоры изменятся, отрегулируйте ещё раз. Если и после этого проблема не устранена — ищите поломку.

При правильном обслуживании, трактор Т-25 будет работать долго, демонстрируя завидную надёжность и эффективность.

ПРАВИЛЬНАЯ РЕГУЛИРОВКА КЛАПАНОВ НА Т 25, Т 40, Т 16 наглядный пример

В своем видео я наглядно покажу как правильно регулировать клапана на Т 25 . обычно по концу сезона когда температура в районе 10-15 градусов. в книге написано что температура двигателя должна быть в диапазоне от 10 до 30 градусов. И да да я оговорился не из «Щелей» а каналов. но из за одного слова перезаписывать видео я не стал. хоть хейтеры порадуются

Агротехника и полевые работы

234 поста 722 подписчика

Правила сообщества

Приветствуются посты на темы:

— с/х техника и тракторы.

— технологии в мире сельского хозяйства.

— агрономия, почвоведение и растениеводство.

— фото и видео с полевых работ.

— общие вопросы по с/х на обсуждение.

— посты на садово-огородные темы, клумбы и цветы (есть отдельная группа).

— оскорбления участников, неуважительное отношение.

— провокация и создание негативной атмосферы.

— мат и грязные словечки.

Давайте хорошо и полезно проводить время вместе, друзья!)

Вот смех смехом, но у нас практически такие же движки до сих пор на легковые и всякие газели ставят, 21 век блин.

Тяжела и неказиста, жизнь простого тракториста )

Пиздец какой то.

Пока есть такие люди — есть надежда

Во время массовых пожаров этот человек не долго думая, сел в трактор и начал пахать землю возле жилых домов во время сегодняшнего пожара!

Тем самым локализировал переброс огня и спас по меньшей мере 20 жилых домов.

Зовут его Тесленко Сергей Григорьевич

Регулировка клапанов Т-25: проверка зазоров, подробная инструкция

Главная » Обслуживание тракторов

Обслуживание тракторов

Автор Червоненко Александр Викторович На чтение 3 мин. Просмотров 16k. Опубликовано 2017-10-19

Значительное количество тракторов Владимирец по-прежнему остаётся в эксплуатации. Правильная регулировка системы газораспределения влияет на:

• снижение мощности;
• повышение рабочей температуры;
• увеличение расхода топлива;
• проблемы с запуском;
• шумы при работе;
• повышенная дымность выхлопа.

Эти симптомы сигнализируют о том, что двигателю Т-25 нужна регулировка клапанов.

Содержание

1. Частота обслуживания
2. Опасное заблуждение
3. Последовательность операций
4. Регулировка клапанов (видео)

Частота обслуживания

Установленный на тракторе двухцилиндровый дизельный двигатель Д-21 имеет воздушную систему охлаждения.

Этот силовой агрегат неприхотлив и, при нормальной эксплуатации, не требует частого вмешательства в работу газораспределительного механизма.

В отличие от тяжёлых модификаций, таких как трактор Т-40 или Т-100, трактор Т-25 приходится обслуживать чаще.

Согласно инструкции по эксплуатации, проверка, регулировка клапанов трактора Т-25 выполняется каждые 240 моточасов.

Если регулировка требуется чаще, это говорит о неисправности. Среди часто встречающихся неисправностей:

• выработанный ресурс коромысел или их регулировочных винтов. Закалённая поверхность бойков коромысел и регулировочных винтов со временем изнашивается.
• деформация штанг толкателей. Это происходит, если при проведении обслуживания зазор выставлен неправильно (слишком мал).
• повреждение толкателей. Распространённая причина такой поломки – масляное голодание из-за засорения системы смазки или низкого давления масла.
• механическое повреждение кулачков распределительного вала.

Прежде чем приступать к регулировочным работам, придётся сначала произвести замену повреждённых деталей.

В противном случае, даже если регулировка выполнена правильно, вы лишь напрасно потратите силы и время.

Опасное заблуждение

Не пытайтесь выполнить работу, используя инструкции по обслуживанию другой техники. Это станет причиной серьёзных поломок.

По устройству газораспределительный механизм на тракторе Т-25 имеет много общего с аналогичными системами других машин, на которых установлены двигатели с нижним распределительным валом.

Принципиальная схема мотора Д-21 позволит увидеть это подробнее. Регулировка клапанов Т-40 выполняется иначе, поскольку, в отличие от двигателя Д-21, мотор Д-144 имеет четыре цилиндра и иные фазы газораспределения.

Последовательность операций

Регулировка клапанов Т-25 Владимирец производится в такой последовательности:

1. Проверяете температуру двигателя, должен быть холодным.
2. Отворачиваете гайки, фиксирующие клапанную крышку.
3. Аккуратно, чтобы не повредить прокладку, снимаете клапанную крышку. Крайне желательно иметь наготове новую прокладку, поскольку старая, даже будучи неповреждённой, теряет эластичность и не может быть использована в дальнейшем.
4. Проворачиваете коленчатый вал за головку болта крыльчатки системы охлаждения воздухом. На Т-25 для этого лучше использовать торцевую насадку с воротком или накидной ключ.
5. Смотрите на клапана. Нужно, чтобы закрылся (полностью поднялся вверх) впускной клапан на первом цилиндре. Если считать спереди, он будет вторым.
6. Совмещаете метки. Одна из них расположена на шкиве коленвала, а другая – на крышке, закрывающей приводные шестерни ГРМ.
7. Вооружаетесь щупом толщиной 0,3 мм, проверяете зазор клапанов на первом цилиндре. Нормально, когда щуп проникает в пространство между носиком коромысла и шейкой клапана без усилий. Но и люфт не допускается.
8. При регулировке берёте накидной ключ и отвёртку с плоским жалом. Далее действуете поэтапно:
   1. Придерживая отвёрткой регулировочный винт, ослабляем контрящую гайку.
   2. Фиксируя гайку ключом, вращаете отвёрткой винт, правильно выставляя зазор.
   3. Фиксируя винт, затягиваете контргайку.
9. Закончив проверку и регулировку, поворачиваете коленвал в направлении вращения на пол-оборота (180 градусов). Проверяете и, если необходимо, аналогичным образом регулируете зазоры на втором цилиндре.
10. Устанавливаете на место клапанную крышку и равномерно затягиваете фиксирующие болты.

Чтобы избежать ошибок и убедиться в отсутствии поломок системы газораспределения, повторите регулировочный цикл ещё раз.

Если зазоры изменятся, отрегулируйте ещё раз. Если и после этого проблема не устранена – ищите поломку.

При правильном обслуживании, трактор Т-25 будет работать долго, демонстрируя завидную надёжность и эффективность. Читайте также: устройство коробки передач трактора Т-25, «АГРОМАШ» 30ТК.

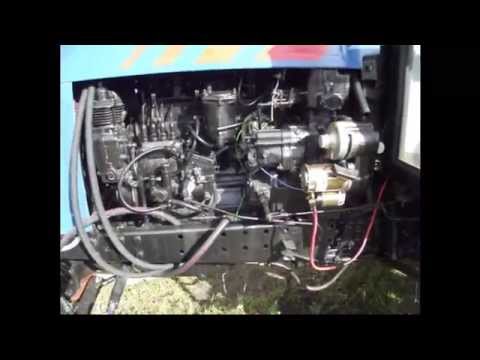

Регулировка клапанов (видео)

Оцените автора

( 3 оценки, среднее 3.33 из 5 )

Регулировка клапанов трактора т 25

Трактор

14. 04.2021

Правильно регулируем клапана на тракторе Т-25

Значительное количество тракторов Владимирец по-прежнему остаётся в эксплуатации. Правильная регулировка системы газораспределения влияет на:

• снижение мощности;
• повышение рабочей температуры;
• увеличение расхода топлива;
• проблемы с запуском;
• шумы при работе;
• повышенная дымность выхлопа.

Эти симптомы сигнализируют о том, что двигателю Т-25 нужна регулировка клапанов.

1. Частота обслуживания
2. Опасное заблуждение
3. Последовательность операций
4. Регулировка клапанов (видео)

Частота обслуживания

Установленный на тракторе двухцилиндровый дизельный двигатель Д-21 имеет воздушную систему охлаждения.

Этот силовой агрегат неприхотлив и, при нормальной эксплуатации, не требует частого вмешательства в работу газораспределительного механизма.

В отличие от тяжёлых модификаций, таких как трактор Т-40 или Т-100, трактор Т-25 приходится обслуживать чаще.

Согласно инструкции по эксплуатации, проверка, регулировка клапанов трактора Т-25 выполняется каждые 240 моточасов.

Если регулировка требуется чаще, это говорит о неисправности. Среди часто встречающихся неисправностей:

• выработанный ресурс коромысел или их регулировочных винтов. Закалённая поверхность бойков коромысел и регулировочных винтов со временем изнашивается.
• деформация штанг толкателей. Это происходит, если при проведении обслуживания зазор выставлен неправильно (слишком мал).
• повреждение толкателей. Распространённая причина такой поломки – масляное голодание из-за засорения системы смазки или низкого давления масла.
• механическое повреждение кулачков распределительного вала.

Прежде чем приступать к регулировочным работам, придётся сначала произвести замену повреждённых деталей.

В противном случае, даже если регулировка выполнена правильно, вы лишь напрасно потратите силы и время.

Опасное заблуждение

Не пытайтесь выполнить работу, используя инструкции по обслуживанию другой техники. Это станет причиной серьёзных поломок.

По устройству газораспределительный механизм на тракторе Т-25 имеет много общего с аналогичными системами других машин, на которых установлены двигатели с нижним распределительным валом.

Принципиальная схема мотора Д-21 позволит увидеть это подробнее. Регулировка клапанов Т-40 выполняется иначе, поскольку, в отличие от двигателя Д-21, мотор Д-144 имеет четыре цилиндра и иные фазы газораспределения.

Последовательность операций

Регулировка клапанов Т-25 Владимирец производится в такой последовательности:

1. Проверяете температуру двигателя, должен быть холодным.
2. Отворачиваете гайки, фиксирующие клапанную крышку.
3. Аккуратно, чтобы не повредить прокладку, снимаете клапанную крышку. Крайне желательно иметь наготове новую прокладку, поскольку старая, даже будучи неповреждённой, теряет эластичность и не может быть использована в дальнейшем.
4. Проворачиваете коленчатый вал за головку болта крыльчатки системы охлаждения воздухом. На Т-25 для этого лучше использовать торцевую насадку с воротком или накидной ключ.
5. Смотрите на клапана. Нужно, чтобы закрылся (полностью поднялся вверх) впускной клапан на первом цилиндре. Если считать спереди, он будет вторым.
6. Совмещаете метки. Одна из них расположена на шкиве коленвала, а другая – на крышке, закрывающей приводные шестерни ГРМ.
7. Вооружаетесь щупом толщиной 0,3 мм, проверяете зазор клапанов на первом цилиндре. Нормально, когда щуп проникает в пространство между носиком коромысла и шейкой клапана без усилий. Но и люфт не допускается.
8. При регулировке берёте накидной ключ и отвёртку с плоским жалом. Далее действуете поэтапно:
   1. Придерживая отвёрткой регулировочный винт, ослабляем контрящую гайку.
   2. Фиксируя гайку ключом, вращаете отвёрткой винт, правильно выставляя зазор.
   3. Фиксируя винт, затягиваете контргайку.
9. Закончив проверку и регулировку, поворачиваете коленвал в направлении вращения на пол-оборота (180 градусов). Проверяете и, если необходимо, аналогичным образом регулируете зазоры на втором цилиндре.
10. Устанавливаете на место клапанную крышку и равномерно затягиваете фиксирующие болты.

Чтобы избежать ошибок и убедиться в отсутствии поломок системы газораспределения, повторите регулировочный цикл ещё раз.

Если зазоры изменятся, отрегулируйте ещё раз. Если и после этого проблема не устранена – ищите поломку.

При правильном обслуживании, трактор Т-25 будет работать долго, демонстрируя завидную надёжность и эффективность. Читайте также: устройство коробки передач трактора Т-25, «АГРОМАШ» 30ТК.

Регулировка клапанов (видео)

Регулировка клапанов трактора

Регулировка клапанов трактора входит в перечень обязательных работ при обслуживании сельхозтехники и обеспечивает легкий запуск и бесперебойное функционирование силовой установки. Стандартно первая наладка независимо от марки трактора проходит после обкатки или капитального ремонта двигателя, затем график предполагает обслуживание на каждых 240 и 480 часах работы, а также во время ТО-2.

1. Регулировка клапанов трактора МТЗ
2. Регулировка клапанов на тракторе Т-40
3. Регулировка клапанов на тракторе Т-25

Регулировка клапанов трактора МТЗ

Порядок регулировки клапанов трактора МТЗ и последовательность настройки систем машины зависит от модификации двигателя и принципа подачи воздуха в камеру сгорания. Регламент предполагает проверку и настройку зазора между бойком коромысла и торцом клапанов впуска воздуха и выброса отработавших газов в выпускной коллектор. Обязательно проверяют силу затяжки гаек крепления головки к цилиндровому блоку с целью снижения рисков пробоя прокладки и деформации деталей при тепловых нагрузках.

На подготовительном этапе выполняют:

• снятие боковин и открытие крышки капота;
• ослабление крепежных гаек;
• демонтаж кожуха газораспределительного механизма на головке дизеля;
• очистку поверхностей деталей от нагара, масла и пыли;
• проверку силы затяжки болтов на валике, удерживающем качающиеся коромысла.

Далее следуют работы непосредственной регулировки. Сначала устанавливают поршень цилиндра в верхнюю мертвую точку такта сжатия. Для этого начинают вручную при помощи гаечного ключа проворачивать коленвал, пока не откроется впускной клапан. На двигателе Д-240 ранней модификации с механическим топливным насосом допустимо выкручивание форсунки. Для определения верхнего положения поршня используют штифт, опущенный в отверстие. Установить поршень в ВМТ можно методом снятия трубки подачи топлива. При этом точность не гарантирована, так как впрыск топлива начинается с опережением.

Если регулировка клапанов необходима тракторам МТЗ 50/52 или ЮМЗ-6 , работающим на двигателе Д-50, то выставить верхнее положение первого поршня можно максимально точно. В картере маховика силовой установки сделано сквозное отверстие с резьбой для вкручивания установочной шпильки. На ней есть участок с закругленной головкой, которая точно вставляется в выемку в теле маховика.

Для установки теплового зазора впуска и выпуска сначала отворачивают гайку, фиксирующую регулировочный винт коромысла клапана от прокручивания. Затем при помощи отвертки выкручивают винт до тех пор, пока зазор не будет 0,25 мм для обоих положений. После этого гайку ставят в исходное положение.

Если необходимо провести наладку на моторе Д-50Л, на котором установлен клапан декомпрессора с приводом от отдельного валика, то винты ставят в вертикальное положение, а затем отпускают контргайку и при помощи отвертки откручивают винт до положения сферической головки и поверхности валика. После этого винт заворачивают до упора, а перед тем как закрутить фиксирующую гайку, его поворачивают еще на 0,8 оборота, чтобы избежать нарушения зазоров в период эксплуатации, что может привести к контакту элементов декомпрессора и поршня.

Регулировка клапанов на тракторе Т-40

Газораспределительный механизм трактора Т-40 нуждается в плановой регулировке клапанов. Одновременно следят за уровнем смазки элементов распределительного вала и степень их прилегания. Техобслуживание трактора Т-40 проводят каждые 480 часов работы.

Зазоры на этой модели выставляют только при охлажденном двигателе. Сначала отворачивают контргайку, удерживающую винт на коромысле, а затем при помощи гаечного ключа подкручивают сам винт для выставления нужных зазоров. Для проверки параметров используют щуп. На завершающем этапе затягивают контргайку и делают контрольные замеры.

Далее переходят к этапам основной работы:

• отодвигают коленвал в сторону;
• совмещают отметки ВМТ и вентиляционной системы устройства первого цилиндра и закручивают оба клапана;
• ослабляют контргайку и выбирают оптимальный уровень зазора;
• вкручивают контргайку до конца и измеряют зазор при помощи толкательной штанги;
• меняют положение коленвала и переходят к регулировке других клапанов.

Если регулировку проводить на теплом двигателе, то температурная деформация может исказить параметры зазоров, из-за чего настройка будет неточной.

Регулировка клапанов на тракторе Т-25

Техобслуживание и регулировка клапанов на тракторе Т-25 проводится каждые 240 часов эксплуатации. Внеплановые работы необходимы в случае неисправностей:

• при выработке ресурса коромысел;
• при деформации штанг толкателей;
• при выходе из строя самих толкателей;
• при повреждении кулачков распределительного вала.

Порядок работ на тракторе Т-25:

1. Контроль температуры двигателя. Все работы проводят только при охлажденном моторе.
2. Снятие гайки, фиксирующей крышку клапанов.
3. Демонтаж клапанной крышки. При этом необходимо следить за целостностью прокладки.
4. Проворачивание коленвала за головку болта крыльчатки охлаждающей системы при помощи накидного ключа.
5. Поднятие в верхнее положение впускного клапана на первом цилиндре.
6. Совмещение всех меток.
7. Выставление зазора методом откручивания винта отверткой.
8. Проверка зазоров клапанов первого цилиндра при помощи щупа 0,3 мм без дополнительного люфта.
9. Фиксация винта и затягивание контргайки.
10. Проворачивание коленвала на пол-оборота и контрольные замеры зазоров.
11. Установка клапанной крышки и затягивание фиксирующих болтов.

Если после регулировки сохраняется люфт или не удается выставить правильный зазор, то следует искать поломку.

Как отрегулировать клапана на тракторе Т-25

Когда обычный поршневой мотор работает, топливная смесь подается в цилиндр, а газообразные вещества выводятся. Такую функцию выполняют клапана. Они попеременно открываются для наполнения топлива и выпуска газов. Если владелец техники услышал подозрительный звук мотора или он работает рывками, необходима регулировка клапанов на тракторе Т25.

Особенности спецтехники

Трактор Т-25 выпускался с 60-х годов 20-го века. Он представляет собой компактную технику, которая используется в сельском хозяйстве, для перемещения груза. Конструкция имеет стандартную комплектацию, двигатель расположен впереди, а передние колеса уменьшены. Модель служит для посева различных культур, ухода за ними и других хозяйственных работ:

• для заготовления сена;
• во время строительства дороги;
• для уборки урожая;
• для осуществления незначительных погрузочно-транспортировочных работ;
• во время работы в саду, теплицах и винограднике;
• для пахоты и культивирования земельных участков.

Стоит отметить, что кабина, в которой находится водитель, отапливается. Основной привод расположен на задних колесах, а мотор обладает воздушным охлаждением. Мощность агрегата составляет 25-48 лошадиных сил, при этом он может развивать скорость до 30 км. Весит машина почти две тонны. Еще одной особенностью техники является внедрение механической коробки передач с реверсом с восемью передачами переднего и шестью заднего хода.

Рабочей жидкостью гидросистемы является дизельное масло. Сзади на корпусе размещается трехточечный механизм для навешивания без разборки плуга, сеялки, культиватора и свеклоподъемника. В качестве вспомогательного оборудования используют ящик для инструментов и крылья. Оператор может их разместить как захочет.

Что такое регулировка клапанов трактора Т25

Впускной и выпускной клапан открываются попеременно для заполнения цилиндра топливом и выводом отработанного газообразного вещества. Благодаря валу осуществляется управление их работой, а специальные кулачки воздействуют на верхнюю часть клапана. Конструкция привода может быть различной. Распредвал воздействует на клапана, путем надавливания кулачка на толкатели, а также через специальное коромысло. В любом случае, зазор клапанов трактора Т-25 важен во время работы двигателя. Рабочая температура элементов мотора, в особенности механизма и самих клапанов, достаточно высокая. Во время нагревания металл расширяется. Это может привести к тому, что клапан удлиняется. Чтобы компенсировать этот момент, необходимо оставлять определенный зазор. Его регулировка называется регулировкой клапанов трактора Т25.

В нерабочем состоянии клапанный механизм не оказывает давление на кулачок распредвала, его тарелка плотно прижимается к седлу в головке блока цилиндров. Поэтому каждому мастеру для нормальной работы двигателя, необходимо знать, как отрегулировать клапана на тракторе Т-25.

Для чего необходима регулировка клапанов на тракторе Т-25

Выставлять правильный зазор клапанов трактора Т-25 необходимо для подачи топлива в цилиндр и спуска отработанного газообразного вещества из системы. Ведь во время нагрева металл удлиняется и начинает давить на распредвал. При этом пружина недостаточно сжимается и неплотно закрывает клапан. В конечном итоге, он не выполняет своих функций. Камеры сгорания и изоляции неплотно закрываются и топливо с газами попадает в впускной и выпускной тракт. Такая ситуация может произойти при сильном износе тарелок и седел. Поэтому мастеру нужно знать, как отрегулировать клапана на тракторе Т-25, чтобы обеспечить полное их закрытие.

Бывают ситуации, когда тепловой зазор увеличивается. Это происходит из-за износа поверхности кулачков на распредвалу и деталей привода. Когда мотор нагреется, между элементами будет пространство. Детали будут касаться друг друга путем ударов в момент работы. Это пагубно скажется на ресурсе механизма клапанов, а также цилиндр будет хуже заполняться топливовоздушной смесью. Поэтому так важно выставлять зазор клапанов трактора Т-25.

Последствия несвоевременной регулировки клапанов трактора Т-25

Если водитель не знает, как отрегулировать клапана трактора Т-25, ему следует обратиться к квалифицированному специалисту. Он проведет необходимые мероприятия по выставлению зазора клапанов трактора Т-25. С течением времени тепловой зазор может измениться. Это негативно отражается на ресурсе механизма и правильности его работы. Когда пространство уменьшается, это означает, что клапана закрываются не полностью. Если камера сгорания закрыта неплотно, компрессия падает, а раскаленные газы попадают в впускной или выпускной тракт.

Помимо этого, значительно увеличивается тепловая нагрузка на клапанный механизм. Для того, чтобы двигатель не перегревался, нужно, чтобы они плотно прилегали к седлу. Это относится к впускной конструкции, ведь она охлаждается топливовоздушной смесью, которая поступает в цилиндр. Выпускная конструкция отвечает за выход отработанного газообразной массы, поэтому охлаждение крайне важно. Если клапанный механизм перегревается, это приводит к его разрушению или прогару. Топливная смесь прорывается в выпускной тракт, а на катализатор увеличивается нагрузка.

Бывают ситуации, когда зазор клапанов трактора Т-25 наоборот увеличен. Распредвал и клапанный механизм работают между собой путем ударом. Это отрицательно сказывается на ресурсе элементов и приводит к неполному открытию механизма. Если в цилиндр начинает плохо попадать топливо, это приводит к нарушению фаз газораспределения и снижения производительности двигателя. Водитель почувствует, что машина начала хуже двигаться.

Важно знать, как отрегулировать клапана трактора Т-25, ведь величина зазора небольшая и составляет десятые доли миллиметра. Ее можно определить с помощью щупа. При этом зазор на впускном и выпускном механизме разный. Последний сильнее нагревается, поэтому зазор должен быть больше.

Когда необходимо выставлять зазоры клапанов трактора Т-25

В данной конструкции установлен дизельный мотор с воздушной системой охлаждения. Он является неприхотливым в обслуживании и во время нормального использования, нет необходимости слишком часто вмешиваться в работу механизма газораспределения. В инструкции к спецтехнике указано, что техобслуживание следует проводить по истечении 240 моточасов.

Если регулировку клапанов на тракторе Т-25 нужно осуществлять чаще, это свидетельствует о неисправности конструкции. Зачастую встречаются следующие поломки:

• Ресурс коромысел или винтов для их регулировки выработан. Поверхность бойков коромысла и винтов закаленная, но со временем может износится.
• Штанги толкателей деформированы. Это может произойти из-за неправильного выставления зазора.
• Толкатель поврежден. Если в системе недостаточно масла или смазки, толкатель повреждается.
• На кулачках распределительного вала заметно наличие механических повреждений.

Если вы знаете, как отрегулировать клапана на тракторе Т-25, то перед началом работы следует заменить сломанные детали. Если этого не сделать, настройка системы будет проведена впустую.

Процесс регулировки клапанов

Правильное выставление зазоров клапанов на тракторе Т-25 влияет на увеличение мощности двигателя, умеренный расход топлива, отсутствия шумов во время работы и проблем с запуском, нет излишнего дыма в выхлопе. В конструкции установленный мотор с воздушным охлаждением, поэтому износ деталей происходит быстрее. Регулировка клапанов трактора Т-25 должна осуществляться согласно определенным правилам, иначе человек зря потратит свое время и силы.

Если водитель хочет самостоятельно отрегулировать клапана, ему необходимо следовать следующему набору шагов:

• Проверить температуру мотора, он должен быть холодным.
• Снять гайки, которые фиксируют крышку клапанов.
• Бережно и осторожно, не повредив прокладку, снять ее. Необходимо иметь при себе новую прокладку, так как старая теряет свою эластичность после снятия и ее нужно заменить.
• Провернуть коленчатый вал, обхватив его за головку болта крыльчатки. Для этого лучше применять торцевую насадку или ключ.
• Осмотреть клапанный механизм. Необходимо, чтобы впускной полностью поднялся вверх.
• Совместить метки, одна из которых находится на шкиве, а вторая – на крышке приводных шестерен.
• Взять щуп, толщина которого не меньше 0,3 мм, проверить зазор в механизме на первом цилиндре. Считается правильным, когда щуп сможет проникнуть в промежуток между носиком и шейкой клапана без использования силы. Стоит учесть, что люфта быть не должно.
• Затем нужно взять накидной ключ и плоскую отвертку. Придерживать ей винт регулировки и ослабить контргайку. Зафиксировать ее ключом, путем вращения винта. После этого, зафиксировать винт и снять контргайку.
• На финальном этапе повернуть коленвал на пол-оборота в направлении его вращения.
• Проделать тоже самое со вторым цилиндром.
• Установить на прежнее место крышку и затянуть болты.

Чтобы не возникало дополнительных ошибок во время выставления зазоров клапанов трактора Т-25, нужно убедиться в отсутствии наличия поломки в системе. Если зазоры меняются, нужно заниматься настройкой снова. При правильном обслуживании спецтехники, она способна проработать продолжительный период времени.

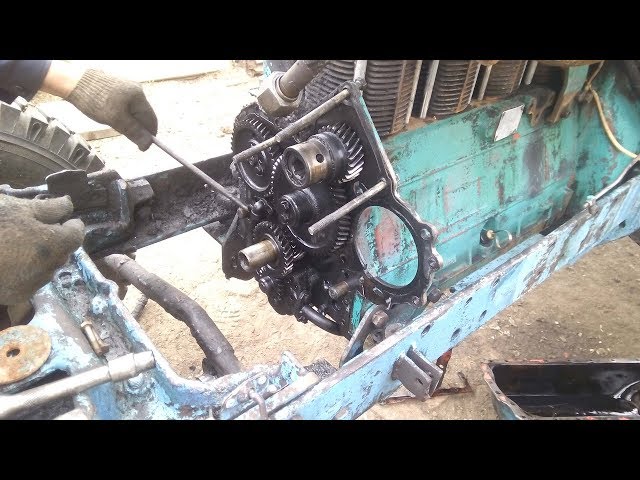

ПРАВИЛЬНАЯ РЕГУЛИРОВКА КЛАПАНОВ НА Т 25, Т 40, Т 16 наглядный пример

В своем видео я наглядно покажу как правильно регулировать клапана на Т 25 . обычно по концу сезона когда температура в районе 10-15 градусов. в книге написано что температура двигателя должна быть в диапазоне от 10 до 30 градусов. И да да я оговорился не из «Щелей» а каналов. но из за одного слова перезаписывать видео я не стал. хоть хейтеры порадуются

Дубликаты не найдены

Агротехника и полевые работы

185 постов 553 подписчика

Правила сообщества

Приветствуются посты на темы:

— с/х техника и тракторы.

— технологии в мире сельского хозяйства.

— агрономия, почвоведение и растениеводство.

— фото и видео с полевых работ.

— общие вопросы по с/х на обсуждение.

— посты на садово-огородные темы, клумбы и цветы (есть отдельная группа).

— оскорбления участников, неуважительное отношение.

— провокация и создание негативной атмосферы.

— мат и грязные словечки.

Давайте хорошо и полезно проводить время вместе, друзья!)

Вот смех смехом, но у нас практически такие же движки до сих пор на легковые и всякие газели ставят, 21 век блин.

Такие же грязные?

нет можно почистить. прокладку я все равно менял

Можно использовать масло с моющими присадками.

можно но на моем моторе по весне будет капиталка и я спокойно все из нутри салярочкой и кисточкой отмою.

Соляркой — дорого. Дешевле пАром. Но вам виднее. Может у вас своя нефтяная вышка.

я шофер))) на камазе))

То есть воруешь?

И после солярки всё равно надо бензином ополаскивать, а то железки жирные и противные, и к нам вся грязь липнет обратно.

нет конечно же у нас в стране ни кто ничего не ворует. нам ей за вредность доплачивают. а два литра бензина так и быть кредит возьму и куплю.

спасибо за отзыв.

Тяжела и неказиста, жизнь простого тракториста )

Пиздец какой то.

Пока есть такие люди — есть надежда

Во время массовых пожаров этот человек не долго думая, сел в трактор и начал пахать землю возле жилых домов во время сегодняшнего пожара!

Тем самым локализировал переброс огня и спас по меньшей мере 20 жилых домов.

Зовут его Тесленко Сергей Григорьевич

Ну наконец-то

Трактор для крестьянина

В селе Вишневка, кстати откуда родом и экскаваторщик- герой предыдущей публикации, жил-был советский грек Иван Иванович Чипаниди. Совхоз выращивал картофель, а это кропотливое дело. Требуется много разнообразной техники. Директор старался и в совхозе всегда была современная техника. Кроме одного трактора Т-50. На котором и работал Иван Иванович. Крепко любил он свой трактор и не давал списать на металлолом. Уж как его не уговаривали, как не соблазняли новой техникой, её производительностью и удобствами, более высокой зарплатой, но нет не предавал старик верного друга. А возразить ему трудно, трактор содержал в идеальном состоянии. И так год за годом. Десятилетие за десятилетием.
Вот и в очередной раз на утренней планёрке привычно, без всякой надежды директор поднял вопрос: как пересадить Чипаниди на новый трактор?
И тут одного из молодых специалистов посетила гениальная мысль.
-А давайте подарим ему этот трактор!
Директор поморщился, он не любил когда умные мысли приходят не ему. Он быстро свернул планёрку и казалось, что забыл о вопросе.
Недели через две, директор пригласил почётного тракториста и сказал:
-Иван Иванович, принимай новый трактор! А этот себе забирай!

Регулировка Клапанов Т-25 Т-16 Владимирец

Ойнатқышты басқару элементтерін көрсету

Автоматты түрде ойнату

• Жарияланды 2016 ж. 31 Қаз.
• Регулировка Клапанов Т-25 Т-16 Владимирец мотор Д-21 Д37

Пікірлер • 0

Шат
Шківа за топбаком де ходить ремень причина і що робить

Яркий розмiр зазору

Когда реагируешь клапан декомпрессора в рабочем положение

Скажіть будь ласка при на грузці вибиває понижина передача.Дякую!

Так зазор какой должен быть?

да,всё так,но надо говорить обязательно,что это делается на такте сжатия,ведь ВМТ бывает и такте выхлоп,что будет совсем плохо

Где можно купить заднюю навеску?

хуйню городищ на 180 пэрввй вторый

Превет не мог бы ты подробнее выложыть навеску спасибо

«Моторист» твою богу душу мать, а зазоры -то по ножу для масла выставлять или по мачете для тростника?

0,3 на щупе видно

Если нет чупа, чем можно выставить зазор?

Три лезвия для бритья

Канешно утомительно регулировать на впрыск но зато тачняк работает хоть поршня щитай но нужно только когда салярка тока тока появляется и все. когда так подведете и глянте на свои метки ради интереса.

Пробуйте регулировать на впрыск и увидете разницу что метки это все шляпа.

Не у всех насос отрегулирован правильно может быть раннее или позднее, так что по впрыску совсем не правильно, хотя работать тоже будет

Если насос снимался ранее,впрыск не совпадёт

‍♂️ добры день, а где можно посмотреть подобное видео регулировка на впрыск ?

Спасибо .Четко ясно и понятно.

Толщина щупа для впрыска и выпуска сколько?

Хто підкаже чому сапуном масло жене.

Падскажите как захолоне трактор т 16 немогу завести або заведу сразу на один цилиндр апотом нормально и все зроблене

Що може бути нема тяги і чорни дим торгів на зроблена

Тяги нету как раньше. Она все заводиться. все работает.. а тяги нету к трактора. Почему ?? Помогите

Мужики всем Салам. блин скажите пж. я вот так же выставляю. потом завожу. и опять проверяю а клапана уже не так. зазор сбивается.. почему . кто может знает .

Мужики всем Салам. блин скажите пж. я вот так же выставляю. потом завожу. и опять проверяю а клапана уже не так. зазор сбивается.. почему . кто может знает .

А можете будь ласка зняти відео як провести проводку т-16 від початку до кінця? Купив недавно трактор а світла немає, і як робити ніде не моЖУ знаЙтИ а сам ніколи не мав з цим справи

Скажи я регулируются клапана а дикомпресор не работает

Зазары какие должны быть?

зазоры на клапанах одинаковые: 0,35+_0,05

спасибо тебе друг!

декомпресор должен быть закрыт или открыт при регулировки клапанов

А ты что при работе со включённым декомпрессором ездить будешь?

закрыт был у меня открыт заглушыть не мог

який зазор має бути

зазоры на клапанах одинаковые: 0,35+_0,05

Чому ти не сказав в який такт зжаття чи випуску! це теж важливо.

tak i vhod i vyxod dolzny zazory byt raznymi

Подскажитє што можить буть на т25 при прокручувані шківа випускні клапана впираюця в поршень

Посмотрите шестерни все стоят по меткам? или затянуты клапана проверьте зазоры!

дуже зрозуміло,коротко і ясно дякую лайк

маладчина коротко и ясно

настроил как вы говорите бистро и просто спасибо.

Гайки на головке с заглушками перестав наоборот ,они должны стоя возле штанг.Я клапана выставляю по циклу выхлоп,всасывание,а на сжатие выставляю клапана.

@Магомед Егоротов Масло которое смазывает коромысла будет попадать на резьбу шпилек и сочится по ним в низ тем самым будет приводить к загрязнению двигателя!

А на что это влияет если гайки не на своих местах?

Регулировка Клапанов Т-25 Т-16 Владимирец

Показать панель управления

• Опубликовано: 31 окт 2016 veröffentlicht
• Регулировка Клапанов Т-25 Т-16 Владимирец мотор Д-21 Д37

Комментарии • 0

Шат
Шківа за топбаком де ходить ремень причина і що робить

Яркий розмiр зазору

Когда реагируешь клапан декомпрессора в рабочем положение

Скажіть будь ласка при на грузці вибиває понижина передача. Дякую!

Так зазор какой должен быть?

да,всё так,но надо говорить обязательно,что это делается на такте сжатия,ведь ВМТ бывает и такте выхлоп,что будет совсем плохо

Где можно купить заднюю навеску?

хуйню городищ на 180 пэрввй вторый

Превет не мог бы ты подробнее выложыть навеску спасибо

«Моторист» твою богу душу мать, а зазоры -то по ножу для масла выставлять или по мачете для тростника?

0,3 на щупе видно

Если нет чупа, чем можно выставить зазор?

Три лезвия для бритья

Канешно утомительно регулировать на впрыск но зато тачняк работает хоть поршня щитай но нужно только когда салярка тока тока появляется и все.когда так подведете и глянте на свои метки ради интереса.

Пробуйте регулировать на впрыск и увидете разницу что метки это все шляпа.

Не у всех насос отрегулирован правильно может быть раннее или позднее, так что по впрыску совсем не правильно, хотя работать тоже будет

Если насос снимался ранее,впрыск не совпадёт

‍♂️ добры день, а где можно посмотреть подобное видео регулировка на впрыск ?

Спасибо . Четко ясно и понятно.

Толщина щупа для впрыска и выпуска сколько?

Хто підкаже чому сапуном масло жене.

Падскажите как захолоне трактор т 16 немогу завести або заведу сразу на один цилиндр апотом нормально и все зроблене

Що може бути нема тяги і чорни дим торгів на зроблена

Тяги нету как раньше. Она все заводиться. все работает.. а тяги нету к трактора. Почему ?? Помогите

Мужики всем Салам. блин скажите пж. я вот так же выставляю. потом завожу. и опять проверяю а клапана уже не так. зазор сбивается.. почему . кто может знает .

Мужики всем Салам. блин скажите пж. я вот так же выставляю. потом завожу. и опять проверяю а клапана уже не так. зазор сбивается.. почему . кто может знает .

А можете будь ласка зняти відео як провести проводку т-16 від початку до кінця? Купив недавно трактор а світла немає, і як робити ніде не моЖУ знаЙтИ а сам ніколи не мав з цим справи

Скажи я регулируются клапана а дикомпресор не работает

Зазары какие должны быть?

зазоры на клапанах одинаковые: 0,35+_0,05

спасибо тебе друг!

декомпресор должен быть закрыт или открыт при регулировки клапанов

А ты что при работе со включённым декомпрессором ездить будешь?

закрыт был у меня открыт заглушыть не мог

який зазор має бути

зазоры на клапанах одинаковые: 0,35+_0,05

Чому ти не сказав в який такт зжаття чи випуску! це теж важливо.

tak i vhod i vyxod dolzny zazory byt raznymi

Подскажитє што можить буть на т25 при прокручувані шківа випускні клапана впираюця в поршень

Посмотрите шестерни все стоят по меткам? или затянуты клапана проверьте зазоры!

дуже зрозуміло,коротко і ясно дякую лайк

маладчина коротко и ясно

настроил как вы говорите бистро и просто спасибо.

Гайки на головке с заглушками перестав наоборот ,они должны стоя возле штанг.Я клапана выставляю по циклу выхлоп,всасывание,а на сжатие выставляю клапана.

@Магомед Егоротов Масло которое смазывает коромысла будет попадать на резьбу шпилек и сочится по ним в низ тем самым будет приводить к загрязнению двигателя!

А на что это влияет если гайки не на своих местах?

Поделиться:

Регулировка клапанов Т-40

Статья обновлена 08.09.2019

Механизм газораспределения (ГРМ) обеспечивает выполнение четырехтактного цикла в цилиндрах мотора. От его исправности зависит работа мотора и, следовательно, остальных механизмов трактора. Он «отвечает» за впуск воздуха и выпуск выхлопных газов. Если мотор «чихает», плохо заводится, нестабильно работает, это может быть связано с неполадками в ГРМ. Во избежание поломок рекомендуются регулярные осмотр механизма и регулировка клапанов Т-40 после каждых 480 часов работы двигателя. Эта работа может быть выполнена профессиональным механиком, но также доступна владельцу трактора, имеющему минимальные навыки работы с мотором.

Содержание:

• Принцип работы газораспределительного устройства
• Настройка клапанов
• Как отрегулировать клапана на Т-40
• Тракторный декомпрессор
• Заключение

Принцип работы газораспределительного устройства

Основные детали:

• распределительный вал;
• шестерни газораспределения;
• клапанный механизм с приводом.

Регулировка клапанов необходима для корректной работы трактора

Работу ГРМ запускает коленвал двигателя. Через систему шестерней он передает крутящий момент на распредвал, кулачок которого создает давление на клапан цилиндра, который в результате этого давления открывается. Когда распредвал поворачивается, и кулачок выходит из-под толкателя, клапан под действием пружины становится на место и закрывает отверстие в крышке цилиндра. Впуск воздуха происходит при открытии впускного клапана, выпуск — соответственно, через выпускной. При правильном режиме работы механизма в цилиндрах происходит смешение воздушно-топливной смеси в нужным пропорциях, двигатель успешно запускается и работает без перебоев.

На возможные неисправности могут указывать непривычный цвет выхлопных газов, снижение мощности двигателя, перебои в его работе, затрудненный пуск двигателя.

Настройка клапанов

В процессе работы клапаны увеличиваются в длину на десятые доли миллиметра. Это незначительное с виду расширение требует компенсации, для чего между торцом клапанного стержня и коромыслом необходим зазор. Регулировка клапанов трактора Т 40 обеспечивается особым регулировочным винтом. При его завинчивании плечо клапанного рычага поднимается и зазор уменьшается, при вывинчивании — наоборот. Необходимо учитывать, что зазор на впуске должен быть меньше, чем на выпуске, т. к. последний сильнее нагревается.

Величина зазора проверяется специальным щупом. Она должна составлять 0,3 мм. Проверка проводится только на холодном двигателе. Помимо регулировки зазоров, техническое обслуживание ГРМ включает в себя проверку плотности прилегания клапанов к седлам и наличия смазки, а так же изношенности уплотнителей, втулок и пр.

Как отрегулировать клапана на Т-40

Порядок действий:

1. Для удобства работы отвести в сторону карданный вал. Для этого нужно снять удерживающее устройства и потянуть вал вместе с рулем на себя.
2. Установить поршень первого цилиндра в положение конца такта сжатия. Это делается путем совмещение меток ВМТ (верхней мертвой точки) и указателя на шкиве вентилятора. Закрыть оба клапана.
3. Ослабить контргайку регулировочного винта и, откручивая или закручивая винт, установить необходимый зазор. Обязательно использовать щуп.
4. Затянуть контргайку и снова замерить величину зазора, поворачивая штангу толкателя.
5. Провернуть коленвал на полоборота по часовой стрелке для регулировки клапанов следующих цилиндров.
6. Порядок регулировки клапанов Т 40 — 1-3-4-2.

Регулировка проходит по определенному алгоритму

Все работы выполняются только на холодном двигателе. На прогретом моторе размер клапанов меняется, причем неравномерно — выпускной удлиняется сильнее, чем впускной. Это неизбежно вызовет расхождения в измерениях.

Перед тем как приступать к работе, рекомендуется посмотреть видео регулировки и заранее приготовить инструменты: гаечные ключи для поворота коленвала и щуп 0,3 мм.

Тракторный декомпрессор

Декомпрессор — компактный, но важный механизм, обеспечивающий надежный запуск мотора в холодную погоду после ночной стоянки, а также его быструю остановку. Неполадки в его работе также могут быть связаны с неправильной регулировкой клапанов.

В состав механизма входит комплект рычагов, соединенных с рейкой и валиками, концы которых входят в проточки толкателей впускных клапанов. Таким образом, движение одного механизма влечет за собой движение другого и это важно учитывать при диагностике.

При неполадках в работе декомпрессора следует проверить степень изношенности втулок и целостность коромысел. Только после этого имеет смысл искать проблему в самом механизме.

Заключение

Любые работы с мотором требуют аккуратности и, желательно, опыта. Однако сегодня в сети много видеороликов и подробных инструкций, как на тракторе Т 40 отрегулировать клапана, и с этой работой может справиться даже новичок. Тем более, трактора Т-40 разрабатывались с расчетом на ремонт в полевых условиях и не требуют ни сложного инструмента, ни специальных навыков, лишь аккуратности и строго следования инструкции.

Читайте еще:

Как сбросить клапан на моем TM Racing

TM Racing 125/144/250/300 EN 2020 (TSI)

1. Снимите сиденье с TM Racing
2. Подсоедините кабель 68192 (1) к полюсу + (красный кабель) и полюсу — (черный кабель). ) аккумуляторной батареи мотоцикла или внешней батареи 12 В
3. Установите мотоцикл в MAP 1 (2)
4. Поверните ручку газа на 100% (3) и удерживайте ее в этом положении
5. Подсоедините кабель 68192 (4) к диагностический разъем мотоцикла (левая сторона машины)
6. В течение двух секунд после подключения кабеля (4) нажмите аварийный выключатель (6) и удерживайте его нажатым не менее 5 секунд.
7. Затем серводвигатель ищет свои упоры на 0% и 100%, когда все запоминается (около 5 секунд), клапаны находятся на 100% открытия
8. Отсоедините кабель (1) и верните в нейтральное положение.

Для проверки работы включенного датчика скорости и правильности открытия клапанов можно использовать следующий метод:

1. Снимите контрольную заглушку (см. шаг 7 на TM Racing 250/300 EN 2019)
2. Подсоедините кабель 68192, как и раньше
3. Поверните ручку газа на нужный процент (3) и удерживайте ее в этом положении
4. Проверьте состояние клапанов по заглушке с прилагаемой таблицей
5. Отсоединить кабель

Ручка газа на 0%

Состояние клапана 0%

Ручка газа на 25%

Состояние клапана 25%

Ручка газа на 50 %

Состояние клапана 50 %

Ручка газа на 75%

Состояние клапана 75%

Ручка газа на 100 %

Состояние клапана 100 %

TM Racing 250/300 EN 2019 и MX 2019/2020 (карбюратор)

1. Снимите сиденье с TM Racing
2. Подсоедините кабель 681092 полюс + (красный кабель) и полюс — (черный кабель) аккумулятора мотоцикла или внешнего аккумулятора 12 В
3. Включение 5-й передачи (3)
4. Подсоедините кабель 68192 (4) к диагностическому разъему мотоцикла (с левой стороны машины). )
5. В течение двух секунд после подключения кабеля (4) нажмите аварийный выключатель (6) и удерживайте его нажатым не менее 5 секунд.
6. Затем серводвигатель ищет свои упоры на 0% и 100%, когда все запоминается (около 5 секунд), клапаны находятся на 100% открытия
7. Отсоедините кабель (1) и верните в нейтральное положение.

Для проверки работы включенного датчика скорости и правильности открытия клапанов можно использовать следующий метод:

1. Снимите контрольную заглушку (см. шаг 7 на TM Racing 250/300 EN 2019)
2. Включите нужную передачу.
3. Подсоедините кабель 68192 как и раньше
4. Проверьте состояние клапанов по заглушке с прилагаемой таблицей
5. Отсоедините кабель

1-я передача

Состояние клапана 100%

Нейтраль

Состояние клапана 0%

2-я передача

Состояние клапана 25%

3-я передача

Состояние клапана 50%

4 передача

Состояние клапана 75%

5-я передача

Состояние клапанов 100%

TM Racing 125/144 2016-2019 и 250/300 2015-2018

TM Racing оснащены проводкой, позволяющей произвести сброс без разборки. С помощью кабеля сброса, номер 68192, снимите заглушку (1), подсоедините конец кабеля, предназначенного для этой цели, к разъему (2), расположенному под сиденьем с левой стороны мотоцикла.

Другой конец кабеля подключается к батарее 12 В. После подключения в течение 10 секунд вы должны услышать, как серводвигатель ищет свою остановку. Потом можно отключить.

Процедура завершена.

TM Racing 125/144 2015

TM Racing 2015 не оснащен разъемом, позволяющим сбрасывать клапаны без минимальной разборки. С помощью кабеля сброса, номер 68193, отсоедините конденсатор, расположенный между двумя радиаторами, и подключите кабель вместо конденсатора.

Другой конец кабеля подключается к батарее 12 В. После подключения в течение 10 секунд вы должны услышать, как серводвигатель ищет свою остановку. Потом можно отключить.

Процедура завершена

TM Racing 125/144 2012/2014

На этих моделях сброс не требуется. Каждый раз, когда мотоцикл заводится, он выполняет процедуру автоматического сброса.

Посмотрите наш другой учебник:

Проверка и регулировка клапанов 4-тактного мотоциклетного двигателя TM еще никогда не была такой простой.

читать дальше

Стив ПАСКО

Мотоциклы тм комплектуются с 2008 года (опция до 2014 года) вилкой Kayaba 48 мм, обслуживание вашей вилки путем замены масла — это операция, которую необходимо производить не реже одного раза в год, а в идеале каждые 20 часов езды.

читать дальше

Стив ПАСКО

Обслуживание ? Некоторый воздух в системе, вероятно, необходима перезагрузка системы впрыска масла.

читать дальше

Стив ПАСКО

Клапанная система TM Racing работает с серводвигателем, поэтому после любого технического обслуживания не забывайте его сбрасывать.

читать дальше

Стив ПАСКО

Цилиндр высокой мощности

, серия RHC | SMC

Очистить все

■ Подробную информацию о технических характеристиках проводов и разъемов см. в таблице ниже.

■ Спецификации, изготавливаемые на заказ: Подробнее о специальном размещении портов см. ниже.

■ Подробную информацию о спецификациях, изготавливаемых на заказ, см. ниже.

Номер детали
RHCB20-1
RHCB20-3
RHCB20-3
0199
RHCB20-7
RHCB20-8
RHCB20-10
RHCB20-15
RHCB20-20
RHCB20-20-C73
RHCB20-25
RHCB20-30
RHCB20-40-M9NL
RHCB20-50
RHCB20-60
RHCB20-75
RHCB20-80
RHCB20-90
RHCB20-100
RHCB20-1000
RHCB20-1000-M9B
RHCB20-100-C73
RHCB20-100-C73L
RHCB20 -100-H7BWS
RHCB20-100-M9BW
RHCB20-100-M9BW-C
RHCB20-105
RHCB20-110
RHCB20-1100-M9BWSDPC
РХКБ20-110-А93
RHCB20-110-H7BLS
RHCB20-120
RHCB20-125
RHCB20-1350
RHCB20-140
RHCB20-150
RHCB20 -150-C73L
RHCB20-150-H7B
RHCB20-150-H7B3
RHCB20-150-H7BL3
RHCB20-150-M9B3
RHCB20-150-M9BL
RHCB20-150-M9BW
RHCB20-150-M9BW3
RHCB20-150-M9BWL3
RHCB20-150-M9BWS
RHCB20-160
RHCB20-160- H7B
RHCB20-160-M9BW
RHCB20-175
RHCB20-180
RHCB20-200
RHCB20-200-A93
RHCB20-200-A93- С
RHCB20-200-C73
RHCB20-200-C73C
RHCB20-200-C73L
RHCB20-200-H7B
RHCB20-200-H7BL
RHCB20- 200-H7BW
RHCB20-200-M9B
RHCB20-200-M9BL
RHCB20-200-M9BL3
RHCB20-210-M9NL
RHCB20-220
РХКБ20-225-К73Л
RHCB20-225-H7B
RHCB20-230
RHCB20-240
RHCB20-240-M9BL
RHCB20-250
RHCB20-250-C73L
RHCB20-250-H7A1
RHCB20-250-H7A1L
RHCB20-250-H7NWL
RHCB20-250-M9BL
RHCB20-250-M9BW
RHCB20-250- М9БВЛ
RHCB20-250-M9NL
RHCB20-250-XC6
RHCB20-260
RHCB20-260-C73Z
RHCB20-260-C73ZS
RHCB20-270
RHCB20-270-M9BSAPC
RHCB20-270-M9N
RHCB20-270-M9NL
RHCB20-270-M9NSAPC
RHCB20-270-M9PSAPC
RHCB20- 275
RHCB20-280

Провод

9202 /А

—

7

Номер детали	Минимальное количество для заказа.	Скидка за объем	Дней до отгрузки	Цилиндр (трубка) Внутренний диаметр (Ø)	Ход (мм)	Тип резьбы порта	Автоматические переключатели	0198	Количество переключателей	Тип монтажной опоры	Индивидуальные спецификации	Индивидуальные спецификации (положения портов)	Тип разъема	Монтажный кронштейн автоматического переключателя	Материал поршневого штока и гайки штока	Спецификация на заказ (положение регулировочного винта предохранительного клапана)
	9 376,00 ฿	1 шт.		55 дней	20	1	Rc	Without auto switch (built-in magnet)	None	None	Basic type	None	None	None	N/A	Stainless steel	Н/Д
	9 376,00 ฿	1 шт.		55 дней	20	3	Rc	Without auto switch (built-in magnet)	None	None	Basic type	None	None	None	N/A	Stainless steel	Н/Д
	№ 9,376.00	1 шт.		55 дней	20	5	Rc	Без автоматического выключателя (встроенный магнит)	Нет	Нет	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
	9 376,00 ฿	1 шт.		55 дней	20	7	Rc	Without auto switch (built-in magnet)	None	None	Basic type	None	None	None	N/A	Stainless steel	Н/Д
	9 376,00 ฿	1 шт.		55 дней	20	8	Rc	Without auto switch (built-in magnet)	None	None	Basic type	None	None	None	N/A	Stainless steel	Н/Д
	№ 9,376. 00	1 шт.		55 дней	20	10	Rc	Без автоматического выключателя (встроенный магнит)	Нет	Нет	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
	9 376,00 ฿	1 шт.		55 дней	20	15	Rc	Without auto switch (built-in magnet)	None	None	Basic type	None	None	None	N/A	Stainless steel	Н/Д
	9 376,00 ฿	1 шт.		55 дней	20	20	Rc	Without auto switch (built-in magnet)	None	None	Basic type	None	None	None	N/A	Stainless steel	Н/Д
	10 748,00 ฿	1 шт.		55 дней	20	20	Rc	C73	0,5	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
23 9 376,00 ฿	1 шт.		55 дней	20	25	Rc	Without auto switch (built-in magnet)	None	None	Basic type	None	None	None	N/A	Stainless steel	Н/Д
	9 376,00 ฿	1 шт.		55 дней	20	30	Rc	Without auto switch (built-in magnet)	None	None	Basic type	None	None	None	N/A	Stainless steel	Н/Д
	—	1 шт.		Цитировать	20	—	Rc	M9N	3	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
	9 376,00 ฿	1 шт.		55 дней	20	50	Rc	Without auto switch (built-in magnet)	None	None	Basic type	None	None	None	N/A	Stainless steel	Н/Д
	9 376,00 ฿	1 шт.		55 дней	20	60	Rc	Without auto switch (built-in magnet)	None	None	Basic type	None	None	None	N/A	Stainless steel	Н/Д
	9 376,00 ฿	1 шт.		55 дней	20	75	Rc	Без автоматического выключателя (встроенный магнит)	None	None	Basic type	None	None	None	N/A	Stainless steel	N/A
	9 376,00 ฿	1 шт.		55 дней	20	80	Rc	Without auto switch (built-in magnet)	None	None	Basic type	None	None	None	N/A	Stainless steel	Н/Д
	9 376,00 ฿	1 шт.		55 дней	20	90	Rc	Without auto switch (built-in magnet)	None	None	Basic type	None	None	None	N/A	Stainless steel	Н/Д
	9 376,00 ฿	1 шт.		55 дней	20	100	Rc	Без автоматического выключателя (встроенный магнит)	None	None	Basic type	None	None	None	N/A	Stainless steel	N/A
	—	1 шт.		Цитировать	20	1,000	Rc	Without auto switch (built-in magnet)	None	None	Basic type	None	None	None	N/A	Stainless steel	Н/Д
	—	1 шт.		Цитировать	20	1000	Rc	M9B	0,5	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
3 —	1 шт.		Цитировать	20	100	Rc	C73	0,5	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
23 10 931,20 ฿	1 шт.		55 дней	20	100	Rc	C73	3	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
23 ฿ 10 610,40	1 шт.		55 дней	20	100	Rc	H7BW	0,5	1 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
	—	1 шт.		Цитировать	20	100	Rc	M9BW	0,5	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
3 —	1 шт.		Цитировать	20	100	Rc	M9BW	0,5	2 шт.	Базовый тип	Нет	Нет	Нет	В наличии	Нержавеющая сталь	Н/Д
3 — 9	1 шт.		Цитировать	20	105	Rc	Without auto switch (built-in magnet)	None	None	Basic type	None	None	None	N/A	Stainless steel	Н/Д
	9 376,00 ฿	1 шт.		55 дней	20	110	Rc	Without auto switch (built-in magnet)	None	None	Basic type	None	None	None	N/A	Stainless steel	Н/Д
	—	1 шт.		Цитировать	20	1100	Rc	M9BW	0,5	2 шт.	Базовый тип	Нет	Нет	Штифт M12-4	Н/Д	Нержавеющая сталь	Н/Д
	10 519,20 ฿	1 шт.		55 дней	20	110	Rc	A93	0,5	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
23 10 450,40 ฿	1 шт.		55 дней	20	110	Rc	H7B	3	1 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
23 № 9,376.00	1 шт.		55 дней	20	120	Rc	Без автоматического выключателя (встроенный магнит)	Нет	Нет	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
	9 376,00 ฿	1 шт.		55 дней	20	125	Rc	Without auto switch (built-in magnet)	None	None	Basic type	None	None	None	N/A	Stainless steel	Н/Д
	—	1 шт.		Цитировать	20	1,350	Rc	Without auto switch (built-in magnet)	None	None	Basic type	None	None	None	N/A	Stainless steel	Н/Д
	9 376,00 ฿	1 шт.		55 дней	20	140	Rc	Without auto switch (built-in magnet)	None	None	Basic type	None	None	None	N/A	Stainless steel	Н/Д
	9 376,00 ฿	1 шт.		55 дней	20	150	Rc	Без автоматического выключателя (встроенный магнит)	None	None	Basic type	None	None	None	N/A	Stainless steel	N/A
	10 931,20 ฿	1 шт.		55 дней	20	150	Rc	C73	3	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
23 11 342,40 ฿	1 шт.		55 дней	20	150	Rc	H7B	0,5	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
23 12 325,60 ฿	1 шт.		55 дней	20	150	Rc	H7B	0,5	3 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
	12 600,00 ฿	1 шт.		55 дней	20	150	Rc	H7B	3	3 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
23 11 983,20 ฿	1 шт.		55 дней	20	150	Rc	M9B	0,5	3 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
3 —	1 шт.		Цитировать	20	150	Rc	M9B	3	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
23 11 251,20 ฿	1 шт.		55 дней	20	150	Rc	M9BW	0,5	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
	12 188,80 ฿	1 шт.		55 дней	20	150	Rc	M9BW	0,5	3 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
23 12 463,20 ฿	1 шт.		55 дней	20	150	Rc	M9BW	3	3 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
23 10 313,60 ฿	1 шт.		55 дней	20	150	Rc	M9BW	0,5	1 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
	9 376,00 ฿	1 шт.		55 дней	20	160	Rc	Without auto switch (built-in magnet)	None	None	Basic type	None	None	None	N/A	Stainless steel	Н/Д
	11 342,40 ฿	1 шт.		55 дней	20	160	Rc	H7B	0,5	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
23 11 251,20 ฿	1 шт.		55 дней	20	160	Rc	M9BW	0,5	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
	9 376,00 ฿	1 шт.		55 дней	20	175	Rc	Without auto switch (built-in magnet)	None	None	Basic type	None	None	None	N/A	Stainless steel	Н/Д
	9 376,00 ฿	1 шт.		55 дней	20	180	Rc	Without auto switch (built-in magnet)	None	None	Basic type	None	None	None	N/A	Stainless steel	Н/Д
	9 376,00 ฿	1 шт.		55 дней	20	200	Rc	Без автоматического выключателя (встроенный магнит)	None	None	Basic type	None	None	None	N/A	Stainless steel	N/A
	10 519,20 ฿	1 шт.		55 дней	20	200	Rc	A93	0,5	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
3 —	1 шт.		Цитировать	20	200	Rc	A93	0,5	2 шт.	Базовый тип	Нет	Нет	Нет	В наличии	Нержавеющая сталь	Н/Д
3 9 10 748,00 ฿	1 шт.		55 дней	20	200	Rc	C73	0,5	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
23 11 113,60 ฿	1 шт.		55 дней	20	200	Rc	C73C	0,5	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
	10 931,20 ฿	1 шт.		55 дней	20	200	Rc	C73	3	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
23 11 342,40 ฿	1 шт.		55 дней	20	200	Rc	H7B	0,5	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
23 11 525,60 ฿	1 шт.		55 дней	20	200	Rc	H7B	3	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
	11 845,60 ฿	1 шт.		55 дней	20	200	Rc	H7BW	0,5	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
3 —	1 шт.		Цитировать	20	200	Rc	M9B	0,5	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
3 —	1 шт.		Цитировать	20	200	Rc	M9B	3	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
23 12 257,60 ฿	1 шт.		55 дней	20	200	Rc	M9B	3	3 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
23 11 616,80 ฿	1 шт.		55 дней	20	210	Rc	M9N	3	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
	฿ 9 650,40	1 шт.		55 дней	20	220	RC	Без автоматического переключателя (встроенный магнит)	Нет	None	Basic	None	None
	11 205,60 ฿	1 шт.		55 дней	20	225	Rc	C73	3	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
23 11 616,80 ฿	1 шт.		55 дней	20	225	Rc	H7B	0,5	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
	฿ 9 650,40	1 шт.		55 дней	20	230	Rc	Without auto switch (built-in magnet)	None	None	Basic type	None	None	None	N/A	Stainless steel	Н/Д
	—	1 шт.		Цитировать	20	240	Rc	Without auto switch (built-in magnet)	None	None	Basic type	None	None	None	N/A	Stainless steel	Н/Д
	—	1 шт.		Цитировать	20	240	Rc	M9B	3	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
23 ฿ 9 650,40	1 шт.		55 дней	20	250	Rc	Without auto switch (built-in magnet)	None	None	Basic type	None	None	None	N/A	Stainless steel	Н/Д
	—	1 шт.		Цитировать	20	250	Rc	C73	3	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
	11 662,40 ฿	1 шт.		55 дней	20	250	Rc	H7A1	0,5	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
23 11 845,60 ฿	1 шт.		55 дней	20	250	Rc	H7A1	3	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
23 ฿ 12 303,20	1 шт.		55 дней	20	250	Rc	H7NW	3	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
	11 571,20 ฿	1 шт.		55 дней	20	250	Rc	M9B	3	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
23 11 525,60 ฿	1 шт.		55 дней	20	250	Rc	M9BW	0,5	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
23 11 708,80 ฿	1 шт.		55 дней	20	250	Rc	M9BW	3	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
	11 616,80 ฿	1 шт.		55 дней	20	250	Rc	M9N	3	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
3 —	1 шт.		Цитировать	20	250	Rc	Without auto switch (built-in magnet)	None	None	Basic type	Piston rod, rod-end nut material: stainless steel	None	None	Н/Д	Нержавеющая сталь	Н/Д
	฿ 9 650,40	1 шт.		55 дней	20	260	Rc	Without auto switch (built-in magnet)	None	None	Basic type	None	None	None	N/A	Stainless steel	Н/Д
	11 388,00 ฿	1 шт.		55 дней	20	260	Rc	C73	5	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
23 10 519,20 ฿	1 шт.		55 дней	20	260	Rc	C73	5	1 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
23 ฿ 9 650,40	1 шт.		55 дней	20	270	Rc	Without auto switch (built-in magnet)	None	None	Basic type	None	None	None	N/A	Stainless steel	Н/Д
	—	1 шт.		Цитировать	20	270	Rc	M9B	0,5	2 шт.	Базовый тип	Нет	Нет	M8 3-контактный	Н/Д	Нержавеющая сталь	Н/Д
	—	1 шт.		Цитировать	20	270	Рк	М9Н	0,5	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
23 11 616,80 ฿	1 шт.		55 дней	20	270	Rc	M9N	3	2 шт.	Базовый тип	Нет	Нет	Нет	Н/Д	Нержавеющая сталь	Н/Д
3 —	1 шт.		Цитировать	20	270	Rc	M9N	0,5	2 шт.	Базовый тип	Нет	Нет	M8, 3 контакта	Н/Д	Нержавеющая сталь	Н/Д
7 9	1 шт.		Цитировать	20	270	Rc	M9P	0,5	2 шт.	Базовый тип	Нет	Нет	M8, 3 контакта	Н/Д	Нержавеющая сталь	Н/Д
7 ฿ 9 650,40	1 шт.		55 дней	20	275	Rc	Without auto switch (built-in magnet)	None	None	Basic type	None	None	None	N/A	Stainless steel	Н/Д
	฿ 9 650,40	1 шт.		55 дней	20	280	Rc	Без автоматического выключателя (встроенный магнит)	Нет	Нет	Основной тип	Нет	Нет	Нет	N/A	Стальная сталь.
Способ работы цилиндра	Двойного действия	Метод работы со стержнем	Одинарные стержни	Основная форма корпуса	Стандарт
Дополнительная функция	Стандарт	Окружающая среда, приложения	Высокая скорость/высокая частота	Торцевой замок	№
Клапаны	№	Рабочее давление (МПа)	0,05::1,0

Артикул № SBVM-144, обратный клапан Furon®

1. Домашний
2. Продукты

Информация о запросе

Области применения

• Точное дозирование фоторезиста, клеев, растворителей и других сред, включенных в литой вариант

Операции

• Нормально закрытый клапан
• Создает вакуум при переключении из открытого положения в закрытое для обратного всасывания заданного количества жидкости
• Ручка регулировки в верхней части клапана обеспечивает превосходную воспроизводимость объема обратного всасывания

Особенности и преимущества

• Смачиваемый канал потока, полностью состоящий из первичного ПТФЭ/формованного ПФА высокой чистоты
• Предотвращает капание среды из форсунок после цикла дозирования
• Регулируемая мощность обратного всасывания обеспечивает точное дозирование среды
• Повторяемость количества обратного всасывания обеспечивает одинаковый объем дозирования для каждого цикла
• Подходит для использования со средами сверхвысокой чистоты или с высокой коррозионной активностью
• Инновационная пружина Furon SCR обеспечивает совместимость с HF и HC
• Подходит для использования с озоном (некоторые модели) )

• Технические характеристики

org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

Тип торцевого соединения	Н/Д ФНПТ
Отверстие	Н/Д 1/4 дюйма
Размер торцевого соединения	Н/Д 1/4 дюйма
А — Длина	Н/Д 3,0 дюйма76,2 мм
С — Высота	Н/Д 1,38 дюйма35,05 мм
D — Диаметр	Н/Д 2,10 дюйма53,34 мм
E — Диаметр шага	Н/Д 2,72 дюйма69,09 мм
Максимальная рабочая температура	Н/Д 266 ºF130 ºC
Давление пневмопривода	Н/Д 70 фунтов на кв. дюйм 483 кПа
Максимальное рабочее давление (возможность обратного всасывания)	Н/Д 60 фунтов на кв. дюйм 413 кПа
Максимальный объем обратного всасывания	Н/Д 100 мкл
Нестандартные опции	Н/Д Доступны другие торцевые соединения. Приветствуются нестандартные варианты и индивидуальные конфигурации. Пожалуйста, проконсультируйтесь с заводом по номеру детали, цене и доставке. Пружина Furon SCR для приложений HCI
Особенности/Преимущества	Н/Д Путь смачиваемого потока из чистого ПТФЭ/формованного ПФА высокой чистоты Предотвращает капание дозируемого средства из форсунок Регулируемая мощность всасывания позволяет точно дозировать дозируемое вещество Повторяемость объема всасывания позволяет использовать идентичный дозируемый материал во времени
Примечания	Н/Д При выборе концов Flare Grip® или Grab Seal™ мы рекомендуем торцевые соединения, размер которых больше, чем размер проходного отверстия клапана, чтобы обеспечить полный поток. Регулировка величины обратного всасывания, близкой к нулю, может привести к тому, что клапан не будет полностью герметизироваться и произойдет утечка через седло клапана. Клапан работает лучше всего, если сопло находится на расстоянии не более четырех футов (1,2 м) от клапана. Боковой порт для обнаружения утечек имеет стандартный размер порта 1/4–28. Для применения в концентрированной соляной кислоте (HCI) проконсультируйтесь с заводом-изготовителем.
Пружина	Н/Д Стандарт
Материал мембраны	Н/Д ПТФЭ
РАЗМЕР	Н/Д 1/4
ВЫБОР_SET	Н/Д 1/4

Свяжитесь с нами

Регулировка клапанов на двигателях BMW с одним распредвалом

Во-первых, чтобы закрыть статью о Black Shark на прошлой неделе: прибыла вискомуфта вентилятора китайского производства за 25 долларов, которую я заказал на eBay. Я установил его, и он решил проблему с горячим запуском. В субботу пришел джентльмен (Джордан Берубе), который перевел мне через PayPal депозит в размере 100 долларов; ему понравилась машина, он купил ее на месте, без проблем отвез обратно в Нашуа и на следующий день начал брать ее с собой на мероприятия. Я бы сказал, что он нашел правильного владельца.

Это единственная совместная фотография Шарки и Черной акулы до того, как Черная акула оперилась и покинула гнездо. В наше время дети так быстро растут! (Хорошо, акулы, птицы: странная аналогия.)

К истории этой недели: я готовил Sharkey, Euro 635CSi 1979 года (моя другая E24) к 2000-мильной поездке туда и обратно в Vintage в Эшвилле на следующей неделе. . Шарки — довольно ухоженный, но отнюдь не восстановленный автомобиль. Несколько лет назад я проехал на нем почти 3000 миль туда и обратно на Юго-Восточный Шаркфест; с тех пор он получил модернизированную систему кондиционирования воздуха, новый бензобак, дифференциал, который не такой смехотворно длинноногий, новые передние стойки Bilstein и подтянутый рычаг переключения передач, так что я с нетерпением жду поездки. . Как бы я ни любил свои 2002tii и, возможно, предпочел бы их, если бы планировал проехаться по Блю-Ридж-Паркуэй, более крупные автомобили с двигателем M30 — 3.0CSi, Bavaria и Sharkey — тише, плавнее и комфортнее, поскольку они вдохните межштатную автомагистраль в таких поездках.

Хотя при беглом осмотре Шарки я ничего не обнаружил, мне пришло в голову, что я никогда не регулировал клапана автомобиля. Так что для нас с Шарки явно настало время поделиться тихим интимным опытом, который возникает между владельцем и автомобилем, когда последний обнажает свой клапан, а первый берется за него руками.

Я люблю регулировать клапаны. Мне нравится та связь, которую ты чувствуешь с машиной. Мне нравится тот факт, что каждый раз, когда я это делаю, я вспоминаю классическую книгу Джона Мьюира 9.4359 Как сохранить жизнь вашему Volkswagen: пошаговое руководство для полных идиотов  и восхищаясь отрывком, в котором он объясняет, что регулировку клапанов следует выполнять при холодном двигателе, как вы можете это сделать с двигатель холодный, так как машина может простоять в вашем гараже или подъездной дороге всю ночь, но как ремонтная мастерская заведет машину и потащит ее в ремонтный бокс, когда им будет удобно, таким образом, двигатель не будет мертво холодным и они затянут клапаны слишком туго; а как из-за этого можно и обязательно лучше справится с регулировкой ваших клапанов, чем ремонтная мастерская. Я могу проследить несколько очень важных нитей в одежде моего существования Hack Mechanic до этого момента.

Регулировка клапанов в трех широко используемых двигателях BMW с одним верхним расположением распредвала (четырехцилиндровый M10 в 2002 году, Baby Six M20 в E30 и Big Six M30 в автомобилях 5, 6 и 7 серий ) в принципе одинаковые.

• Снимите клапанную крышку.
• Проверните двигатель так, чтобы цилиндр находился в верхней мертвой точке (ВМТ), чтобы оба клапана были полностью закрыты, кулачки их кулачков были направлены вниз, а коромысла находились в плоских точках на задней части кулачка.
• С помощью щупа проверьте зазор между эксцентриком на коромысле и верхней частью штока клапана. Если он не соответствует техническим требованиям, отрегулируйте его с помощью ключа на 10 мм, чтобы ослабить регулировочный болт, и металлического предмета под прямым углом, например изогнутой вешалки или шестигранного ключа, чтобы переместить эксцентриковый регулятор, и еще раз проверьте его с помощью щупа. измерять.
• Проверните двигатель, чтобы следующий поршень оказался в ВМТ. Повторяйте, пока не закончите.

Звучит просто — и это действительно так. Но, как и в большинстве случаев, дьявол кроется в деталях.

Два моих правила: У меня есть два основных правила регулировки клапанов. Они довольно просты:

1. Ничего не роняйте в двигатель. Этот клапанный механизм просто зевает на вас, говоря: «Отдай нам свою усталость, свою беднягу, карандаш за ухом, скрепку, которую ты забыл, что у тебя в переднем кармане рубашки». Не позволяйте ничему попасть в двигатель. Убедитесь, что под капотом нет рыхлой пены. И не используйте маленький прямой стержень для регулировки эксцентрика. Убедитесь, что он имеет достаточно большой изгиб или прямой угол, чтобы он не мог соскользнуть по каналу слива масла в поддон. Спроси меня, откуда я знаю.

2. Отрегулируйте клапаны, пока вы находитесь там, чтобы отрегулировать клапаны. То есть, если одна из них слишком свободна или слишком тугая, потратьте две минуты, чтобы исправить ее.

Хорошо. Вы знаете правила. Пойдем.

Обнажение клапанного механизма: Регулировка клапана на 2002 году несложна отчасти потому, что на клапанной крышке ничего нет; просто откручиваем болты держащие крышку и берёмся за неё. Напротив, на инжекторном двигателе M30, таком как мой 635CSi, есть много вещей, которые нужно убрать (расходомер воздуха и фильтр). А сама клапанная крышка прикручена к впускному коллектору.

В идеале перед снятием клапанной крышки следует тщательно очистить ее с помощью Gunk или очистителя тормозов, жесткой щетки и воды. Если вы этого не сделаете, сделайте все возможное, чтобы свести к минимуму вероятность попадания грязи в открытый клапанный механизм, когда вы снимаете крышку. Я не использовал растворитель на клапанной крышке Шарки, но протер ее бумажным полотенцем, а затем сдул сжатым воздухом всю грязь. Затем я открутил болты, удерживающие крышку, и снова продул ее.

Часть жгута проводов нависала над клапанным механизмом. На почти 40-летней машине провода моторного отсека могут стать хрупкими. Вместо того, чтобы пытаться вытащить жгут в сторону, я очистил днище от рыхлой грязи, оставил его на месте и выдвинул крышку клапана из-под него.

Шарки обнажает свой клапанный механизм.

Технические характеристики: Три двигателя имеют разные характеристики зазора. Двигатели M10 2002 года выпуска имеют зазор клапана, или зазор, от 0,006 до 0,008 дюйма. Моторы M20 в E30 имеют характеристики от 0,010 до 0,012, но вы можете найти сообщения, в которых люди предпочитают использовать их более плотно, от 0,008 до 0,010. Ранние двигатели M30, не принадлежащие Motoronic, имеют характеристики от 0,010 до 0,012. Более поздние двигатели Motronic имеют самые низкие характеристики: от 0,012 до 0,014.

Чем больше зазор, тем больше ваш двигатель будет издавать этот знакомый шум клапанного механизма «тик-тик-тик». И наоборот, чем меньше клиренс, тем тише будет работать ваш двигатель; в дополнение к бесшумности, есть люди, которые клянутся, что их машина мощнее, когда клапана плотнее (я всегда сомневался в этих заявлениях). Но более узкие зазоры не даются бесплатно; в общем, чем слабее, тем безопаснее, потому что слишком узкие зазоры клапанов могут привести к тому, что выпускные клапаны не полностью закроются, и когда это произойдет, они начнут гореть.

Эти инструменты — все, что вам нужно для регулировки клапана.

Инструменты: Для проверки клапанного зазора необходим щуп соответствующего размера. Я всегда использовал угловые щупы «проход/непроход» с той же спецификацией, что и зазор клапана. То есть, если спецификация клапана составляет от 0,010 до 0,012, я использую щуп от 0,010 до 0,012 «годен/не годен». «Проход/непроход» относится к плоской части лопастей, имеющей ступеньку. Они особенно хороши для новичка, потому что, снова используя в качестве примера спецификацию от 0,010 до 0,012, если вы используете 0,010-0,012 проходной/непроходной щуп, а широкая плоская часть 0,010 щупа скользит между клапаном шток и регулятор, но останавливается на шаге 0,012, то зазор в норме. Как только вы освоите это, вы сможете оценить, чувствуется ли широкая плоская часть немного ослабленной, и слегка затяните эксцентрик, чтобы вы были ближе к узкому концу спецификации, чем к свободному концу.

После того, как вы сняли клапанную крышку, единственные другие инструменты, которые вам понадобятся для регулировки клапана, это гаечный ключ на 10 мм для гайки, удерживающей эксцентрик, и небольшой шестигранный ключ или вешалка для одежды с изогнутым наконечником, чтобы надеть в отверстие регулятора и переместите его.

Вращение двигателя: Существует несколько способов вращения двигателя, чтобы установить цилиндр в положение для регулировки клапана. Для всех из них, особенно на большом двигателе с высокой степенью сжатия, проще всего сначала вывернуть свечи зажигания, чтобы не давить на компрессию двигателя.

• Вы можете заблокировать колеса, поставить автомобиль на нейтраль, надеть головку и ключ на гайку коленчатого вала и провернуть ее.
• Если у вас есть специальный инструмент, вы можете прикрепить его к цепи ГРМ, когда она проходит вокруг шестерни распределительного вала, и провернуть двигатель, перемещая цепь и вращая шестерню.
• Вы можете включить передачу и раскачивать машину вперед, позволяя соединению колес, дифференциала, карданного вала, трансмиссии, сцепления и маховика толкать двигатель.
• Вы можете поднять одно заднее колесо, оставив другое на земле. Если в автомобиле нет самоблокирующегося дифференциала, при повороте заднего колеса на включенной передаче двигатель должен вращаться.
• На автомобиле 2002 года из-за того, что двигатель такой маленький, а вентилятор прикручен непосредственно к водяному насосу, я обычно блокирую колеса, ставлю машину на нейтраль, кладу ладонь на ремень вентилятора, чтобы натянуть его, и просто возьмитесь за лопасти вентилятора и поверните их; это через ремень вентилятора вращает двигатель. Обратите внимание, что некоторые люди считают это плохой практикой, потому что это может ослабить лопасти вентилятора. Также обратите внимание, что на автомобилях с M20 и M30 это не сработает, потому что вентилятор соединен с водяным насосом с помощью муфты вентилятора. Чтобы провернуть двигатель Шарки, я сделал нечто подобное: натянул ремень вентилятора ладонью, затем повернул генератор гаечным ключом.

Обратите внимание, что при использовании ремня вентилятора часто приходится вращать двигатель против часовой стрелки, если смотреть спереди. Нормальное направление вращения двигателя на большинстве автомобилей — по часовой стрелке. Некоторые люди считают, что вы никогда не должны вращать двигатель назад, так как вы запускаете натянутую цепь или ремень ГРМ в направлении, к которому они не привыкли; проблема в том, что это может привести к пропуску зубов. У меня никогда не было проблем с этим, но если вы беспокоитесь об этом, не делайте этого.

Нахождение ВМТ: Для многих людей наиболее запутанной частью процесса регулировки клапанов является проверка того, что цилиндр, клапана которого они регулируют, находится в верхней мертвой точке. При регулировке клапанов обязательно, чтобы коромысла вообще не открывали клапаны — чтобы зазор между коромыслами и штоками клапанов был максимальным. Чтобы это произошло, выступы кулачка должны быть направлены вниз, чтобы коромысла находились на плоской части задней части кулачка. Там сзади довольно ровно, поэтому, даже если вы не совсем в ВМТ, это не имеет большого значения.

К счастью, есть очень простой способ проверить ВМТ. Это называется методом перекрывающихся клапанов или правилом цилиндра-компаньона.

Частично природа четырехтактного двигателя заключается в том, что когда один цилиндр находится в ВМТ с обоими закрытыми клапанами, в другом цилиндре оба клапана открыты . И очень легко сказать, когда оба клапана открыты, потому что их коромысла «накладываются» на кулачки кулачка, то есть кулачки впускного и выпускного кулачков поднимают свои коромысла на одинаковую величину. Это хорошо видно на фото ниже, хотя маслораспределительная трубка закрывает самые концы коромысел.

Кулачки кулачка цилиндра №1 находятся в положении «перехлеста», при этом оба коромысла проходят одинаково над обоими кулачками.

Вот что вы делаете. Посмотрите на порядок включения, который написан на крышке клапана. На М30 это 1-5-3-6-2-4. Затем разделите его пополам и запишите в две строки следующим образом:

1 5 3

6 2 4

Столбцы теперь являются «сопутствующими цилиндрами». Когда цилиндр №1 находится в положении перекрытия, №6 находится в ВМТ, и наоборот. То же самое для 5-2 и 3-4.

Итак, чтобы начать регулировку клапанов, посмотрите на лепестки распределительного вала и посмотрите, какие из них ближе всего к перекрытию, затем проверните двигатель, пока они не перекроются. Затем убедитесь, что выступы кулачка вспомогательного цилиндра направлены вниз. Тот факт, что «направление вниз» является неточным обозначением, именно поэтому вы смотрите на перекрывающиеся коромысла на сопутствующем цилиндре, а не на направленные вниз кулачки кулачка.  Затем отрегулируйте клапана этого цилиндра. Напишите список «сопутствующего цилиндра» на листе бумаги и вычеркните номер, когда будете регулировать этот клапан.

Кулачки цилиндра №6 направлены вниз. Поскольку цилиндры 1 и 6 являются сопутствующими цилиндрами, а кулачки цилиндра № 1 перекрываются, мы можем быть уверены, что цилиндр № 6 находится в ВМТ и его клапаны готовы к регулировке.

Фактическая регулировка клапана: Чтобы быть абсолютно ясным, вы никогда не регулируете клапаны; Вы регулируете зазор между регулятором на конце коромысла и кончиком штока клапана. В некоторых автомобилях в качестве регуляторов используются шпильки с резьбой, но в однокулачковых двигателях BMW используются эксцентрики — круглые диски со смещенным от центра отверстием сбоку, отсюда и название. На краю эксцентрика есть небольшое отверстие, в которое можно просунуть вешалку удобного размера или шестигранный ключ и повернуть эксцентрик. Перемещение регулировочного отверстия к краю головки уменьшает зазор между эксцентриком и клапаном; перемещение его в другую сторону увеличивает размер зазора. Это справедливо как для впускных, так и для выпускных клапанов.

Как я уже сказал, если вы вставите проходной/непроходной щуп между верхней частью штока клапана и эксцентриком, и его кончик войдет внутрь, но остановится на ступеньке, зазор клапана соответствует норме. Но если щуп не входит или входит и скользит по ступеньке, необходимо отрегулировать зазор этого клапана. Процедура одинакова как для впускных, так и для выпускных клапанов. (Обратите внимание, что некоторые вместо этого проверяют зазор клапана между кулачком и коромыслом; каждому свое.) эксцентрик качается или перемещается, когда вы вставляете щуп. С опытом вы научитесь находить затяжку гайки, при которой эксцентрик остается на месте, но при этом позволяет перемещать его с помощью шестигранного ключа. Когда вы вставляете щуп в зазор, используйте большой палец, чтобы надавить на кулачковую сторону коромысла, чтобы убедиться, что вы открываете зазор как можно шире. Затем отрегулируйте эксцентрик так, чтобы щуп входил в зазор, но останавливался на ступеньке. Я обычно перемещаю эксцентрик, затем снова пробую щуп, но вы также можете открыть зазор достаточно широко, чтобы вставить щуп, а затем постепенно затянуть эксцентрик с лезвием на месте. Только не затягивайте слишком сильно и не повредите щуп.

Щуп, гаечный ключ на 10 мм и шестигранный ключ в регулировочном отверстии (изображение только для справки. Вы почти наверняка не будете иметь все три на месте одновременно; обычно я использую только по одному) .

Эксцентрики на некоторых цилиндрах имеют достаточный доступ для установки щупа, но на других, особенно на автомобилях с шестью цилиндрами, отливки для головных болтов затрудняют доступ к зазору. Вот почему я предпочитаю угловые щупы. Если у вас нет уровня щупа, зазор будет казаться намного более узким, чем он есть на самом деле. Когда вы решите, что угадали, попробуйте подойти к щели с другой стороны, чтобы проверить еще раз.

Если вы считаете, что это правильно, частично затяните гайку и еще раз проверьте зазор. Затем плотно затяните гайку и снова проверьте зазор; иногда при затягивании гайки смещается эксцентрик. Сделайте это правильно, даже если вам придется сделать это шесть раз. Цитируя Джона Мьюира, у вас есть все время мира.

Когда вы решите, что закончили с этим клапаном, в последний раз проверьте впускной и выпускной зазоры, затем посмотрите на список вспомогательных цилиндров, вычеркните цилиндр, чьи клапаны вы только что отрегулировали, и переключите двигатель на следующий сопутствующий цилиндр. цилиндр. Помните, что если вы используете метод «рука на ремне вентилятора», вы, вероятно, поворачиваете двигатель назад и, следовательно, должны смотреть назад в порядке запуска.

Когда вы закончите, если у вас есть какие-либо сомнения в том, что вы все сделали правильно, снова включите двигатель в порядке его работы и еще раз проверьте их все. Чтобы проверить их все, вероятно, потребуется менее двух минут, если вы не обнаружите ничего неправильного, а если вы обнаружите что-то неправильное, вы будете чертовски рады, что нашли время перепроверить.

С Шарки мне пришлось отрегулировать одиннадцать из двенадцати клапанов. Из них десять были слишком тугими. Я был рад, что мы провели время вместе, и теперь я чувствую себя намного лучше, проехав на машине 2000 миль.

Когда я закончил регулировку клапана, я проверил еще два момента: 12-миллиметровые полые болты, удерживающие маслораспределительную трубку, были затянуты (если они ослабнут, подача масла вперед может прекратиться, что приведет к резкому износу передней кулачки), и что никакие концевые заглушки коромысла не были готовы нырнуть в цепь ГРМ, как это было у Луи перед его поездкой в ​​BMW CCA Foundation в феврале.

Убедитесь, что полые болты, крепящие маслораспределительную трубку, затянуты.

На этом завершается последнее профилактическое обслуживание Шарки перед Винтажом (говорит он, явно призывая автомобильную молнию ударить его насмерть). Если повезет, на следующей неделе будет немного больше, чем сборы (давайте просто удвоим размер цели для этой молнии, не так ли?). Мы отправились в путь в среду утром. Я ожидаю ясного неба, крутой езды и ноль проблем. (Хорошо, теперь вы просто активно дразните.) — Роб Сигел



Новая недавняя книга Роба, Just Needs a Recharge: The Hack Mechanic ^TM Руководство по винтажному кондиционированию воздуха, доступно здесь, на Amazon. Или вы можете заказать копии с личной подписью на веб-сайте Роба: www.robsiegel.com.

5 Оригинальные аксессуары для горных велосипедов, напечатанные на 3D-принтере

Моя работа в Pinkbike/Outside — это в основном электронные таблицы, встречи, выпас котов Леви и случайные соленые комментарии. Но каждую зиму я стараюсь чему-то научиться, и в 2021 году я приобрел MatterHackers Pulse XE и потратил немного времени на изучение 3D-печати. Аддитивное производство в промышленных масштабах имеет огромный потенциал для таких брендов, как Atherton Bikes (посмотрите наш подкаст с ними, чтобы узнать больше об аддитивных технологиях), но еще больше меня интересовали аксессуары и гаджеты. Это просто здорово.

В процессе очень медленного обучения я изготовил проставки, педали, опоры для насосов, направляющие троса, флягодержатели и многое другое. Меня постоянно поражает, как легко человеку с нулевым инженерным опытом что-то придумать, смоделировать на компьютере, нажать кнопку, а потом это просто… существует?

Я подумал, что было бы интересно выделить несколько вещей, с которыми я возился, и, надеюсь, вдохновить вас выйти и создать свои собственные вещи. Я включил STL-файлы для нескольких представленных ниже рисунков, чтобы любой, у кого есть 3D-принтер, мог извлечь файл и попробовать распечатать его. Дайте мне знать ниже, что, по вашему мнению, я мог бы улучшить с помощью этих дизайнов или что, по вашему мнению, нужно сделать!

---

Переходник клапана Presta на обод Schrader

Я уже некоторое время не катался на горном велосипеде из-за некоторых травм, поэтому у меня немного странное отношение к конструкции грузового велосипеда, основанной на Omnium Minimax. Я заказал карбоновые обода от Light Bicycle, просверленные для Schrader, но забыл заказать бескамерные клапаны Schrader. В конце концов я поставлю несколько бескамерных клапанов Stan’s Schrader (честно говоря, я мог бы втайне быть сторонником клапанов Schrader сейчас, когда широкие обода стали более распространенными), но в то же время я хотел использовать эти превосходные бескамерные клапаны 76 Projects Hi Flow.

Верхняя часть этих клапанов достаточно велика, чтобы герметизировать 8-миллиметровое отверстие размера Schrader в ободе, но со стороны спиц не было ничего, что могло бы удерживать ~6-миллиметровый клапан по центру. Со стороны спиц не требуется герметизация, поскольку все делается на ленте обода, поэтому в основном адаптер должен просто центрировать клапан, занимая пространство между клапаном и ободом.

Это было все, для чего хороша домашняя 3D-печать. 5 минут с штангенциркулем и немного базового 3D-моделирования, и я напечатал адаптер. Единственной реальной проблемой было согласование изгиба обода. Мне повезло, первый был почти правильным, затем я скосил пару краев, отрегулировал радиус, чтобы он сидел немного более ровно, и вторая попытка удалась.

Печать стоила около 0,06 доллара и сэкономила мне 30 долларов и неделю ожидания. Даже если Шрадер имеет смысл на этом байке, я пока очень доволен этим.

Собраны в Fusion360.

STL скачать здесь. Конструкция клапана 76 Projects немного толще, чем у других, поэтому он должен адаптировать большинство бескамерных клапанов Presta к большинству ободов Schrader. Вам нужно дважды проверить, что ваш клапан Presta может герметизироваться по отношению к ободу со стороны ленты обода, но если это не сработает, вы потеряете всего пару центов.

---

Встроенное крепление для насоса OneUp

Я начал работать над этим креплением для насоса OneUp для сборщика рам, которая делает очень крутую сборку для участия в выставке ручной работы в конце этого года. Мы хотели легкий, низкопрофильный держатель насоса, который располагался бы на одной линии с рамой. Я не знаю почему, но крепления, торчащие сбоку от моего велосипеда, беспокоят меня без веской причины. Давным-давно я сделал дизайн, похожий на превосходный проект Jank Components, но хотел чего-то более минималистичного и с двумя сторонами дальше друг от друга для большей стабильности.

Поначалу я изо всех сил старался, чтобы мой дизайн действительно надежно удерживал насос. Если я делал его слишком тугим или слишком сильно оборачивал, в него было трудно попасть, и насос все еще вращался в держателе, а если я делал его слабее или с меньшим количеством обертывания, он слишком легко выскакивал. Я уверен, что инженеры здесь закатывают глаза, но для меня прорывом стало понимание того, что «все есть пружина». После того, как я сделал держатель эллиптическим, а не круглым, , он крепко держал помпу, и в него было несложно влезть. Теперь он достаточно прочный, и я думаю, что смогу использовать его без каких-либо удержаний на своих гравийных и кросс-кантри-байках, но я также дал ему возможность использовать бомбоупорный ремешок Voilé Nano.

Я уверен, что есть более простой способ смоделировать этот дизайн.

Крылья имеют угол 45°, поэтому их можно легко распечатать на стандартном принтере FDM (моделирование методом наплавления). Я мог бы опустить все это ниже к раме, но для этого потребуются сверхнизкие, труднодоступные болты. Я решил придерживаться разумно низкой высоты болта 3,5 мм, и я доволен этим. Я думаю, что это выглядит прилично, и это довольно низкий профиль.

Эта установка, по-видимому, хорошо крепится к задней части бокового погрузчика King Cage. Мне нужно проверить посадку, потому что я не уверен, что она подойдет для больших нисходящих труб, но для велосипедов с ограниченным пространством в переднем треугольнике это может быть отличным способом прижать клетку и насос к раме.

Детали:
• 12 г (намного легче стандартного)
• Напечатано нитью NylonX на принтере MatterHackers Pulse XE FDM
• Подходит для насосов OneUp
• Расстояние между проушинами 64 мм
• Компактно интегрируется с устройством боковой загрузки King Cage5 9018 • Дополнительный фиксатор ремешка Voile Nano

Очень доволен тем, как этот печатает.

Нет загрузки STL. Этот дизайн не совсем закончен, и я мог бы в конечном итоге попытаться продать несколько из них. Вот STL для старой оригинальной опоры насоса, которую я сделал, и она хорошо работает на трубах с более круглыми профилями. Или, если вы хотите купить встроенное крепление OneUp прямо сейчас, обратите внимание на крепление от Jank Components.

---

Держатель для напитков Master of Fun

Я предполагаю, что большинство из нас запихивали пиво в клетку для бутылок, и в какой-то момент оно выпадало. Есть хорошие клетки для конкретных банок, но я хотел что-то, что могло бы вместить все, от банок Red Bull до шатких шипов.

В целом это был простой дизайн. Я снова использовал эллипс, чтобы придать ему некоторую зажимную силу вокруг каждого размера банки/бутылки, но я сделал так, чтобы напитки падали сверху, чтобы они не могли покачиваться спереди.

Разрез

Самым сложным было подобрать дизайн для эффективной печати. Обычно я использую излишне низкую высоту слоя 0,1 мм, поэтому он очень медленно нарастает от рабочей пластины (ось Z), но финиш выглядит красиво и гладко. По осям XY сопло, которое я использую, имеет ширину 0,4 мм, что, после ряда разочарований с моей стороны, позволяет печатать линии нити толщиной 0,45 мм. Вы можете настроить это в своих программах нарезки, но я не думаю, что какие-либо слайсеры настраивают это динамически во время печати. Это означает, что моя толщина стенки должна быть кратна 0,45 мм, чтобы печать была чистой, а не с трудом заполняла промежутки. Я остановился на стенках толщиной 2,25 мм, поэтому 5-кратное прохождение сопла напечатало небольшой слой пластика толщиной 0,45 мм.

Этот дизайн работает только при вертикальном креплении банок, поэтому он в основном подходит для крепления руля городского велосипеда. Я думаю, что даже с дополнительным усилием зажима бутылки вытряхнутся, если вы просто наденете его на нижнюю трубу, но я решил, что им все же стоит поделиться. Или, может быть, у вас есть идея заставить это работать и на горном велосипеде?

STL скачать здесь. Я бы назвал это незавершенной работой, поэтому дайте мне знать, как это работает, если вы напечатаете его. Для каждого размера достаточно высоты, чтобы достаточно хорошо удерживать полную бутылку, но мне бы хотелось, чтобы она была еще более надежной. Я также не уверен, стоит ли печатать это в коммерческих целях — печать с хорошей нитью на моей FDM-системе MatterHackers дома стоит около 6 долларов, но, поскольку она требует большого объема сборки, выполнение этого на локальной системе HP, вероятно, будет стоить ближе к 30$. Слишком много, чтобы продавать по разумной цене, если вам нужна здоровая маржа. Может быть, это был бы хороший кандидат для литья под давлением — что-то, чему можно научиться на следующую зиму?

Для просмотра этого видео включите JavaScript и рассмотрите возможность обновления веб-браузера до
поддерживает видео HTML5

Просмотров: 3730
Избранное: 0

Комментарии: 0

---

Кронштейн для ремня AirTag

Простая скоба для ремня для трубки была одной из первых вещей, которые я сделал, когда у меня появился 3D-принтер, потому что Каз сетовал на то, что в то время было не так много хороших вариантов. Я также большой поклонник напечатанного на 3D-принтере держателя AirTag от Project 4AGZE, и он есть на большинстве моих велосипедов. Это не надежная система слежения за велосипедом, но для того, чтобы разбить и схватить, это хорошая дополнительная безопасность. Это также полезно, когда авиакомпания теряет ваш велосипед на несколько недель подряд.

Я хотел что-то, что не было бы похоже на держатель AirTag, и я хотел оставить кронштейн для ремня на трубке на своих велосипедах, у которых был только один запасной комплект креплений для бутылок. Так что я соединил две концепции вместе и остановился на дизайне, состоящем из двух частей, с каналом для ремешка Voilé Nano, чтобы удерживать трубку. Я спроектировал его так, чтобы он выглядел как можно более незаметным и сдержанным, и если вы используете на нем защитные болты Torx, я думаю, что это разумный способ замедлить потенциального вора.

В итоге оказался довольно сдержанным на мотоцикле.

Я попросил Tempus3D сделать несколько с их многоструйной термоядерной машиной HP. Люблю эту отделку.

Большая часть дизайна была довольно простой. Я использовал небольшое лабиринтное «уплотнение», чтобы противостоять воде, и придал ему небольшой угол наклона, чтобы две стороны плотно прилегали друг к другу. Я экспериментировал с более крупными и симметричными конструкциями, но решил сделать их как можно меньше. Он работает со стандартными 29-дюймовыми трубками, но лучше всего работает со Schwalbe Aerothan или другими сверхлегкими трубками.

Добавлены небольшие вырезы для уменьшения веса и для контрабанды экстренных вещей, потому что, видимо, теперь это моя ниша.

Самым сложным для меня было прибить AirTag к верхней части крепления. Я хотел, чтобы он прочно встал на место, и у меня был дизайн, который последовательно делал это на моей собственной установке MatterHackers, но в итоге мне понравился дизайн настолько, что я отправил его в Tempus3D в Trail BC для печати на их промышленной установке HP. Я обнаружил, что на этом промышленном принтере были небольшие отклонения в допусках, которые делали посадку непостоянной. Никто особо не задумывается о производстве вариаций при покупке велосипедных вещей, но мы должны. Для меня стало большим уроком, что технологичность конструкции так же важна, как и то, насколько совершенен блок, который мы тестируем.

Не ошибка принтера HP в том, что я не смог добиться хорошей подгонки, а в том, что мой симулированный дизайн требовал нереалистичных допусков. Я написал об этой проблеме в Instagram и получил поток настоящих инженеров, щедро делящихся со мной идеями. И снова решение заключалось в том, что «все есть пружина». Я подтянул его, придал ему обратный угол наклона (наверное, есть лучшее слово?) и использовал меньше точек контакта. Теперь каждый раз идеально. №

Детали:
• 34 г (с 9” Ремешок Voilé Nano и AirTag или 23 г без AirTag)
• Кронштейн + AirTag + трубка Aerothan весит ~130 г, что примерно на 110 г легче, чем традиционный кронштейн + AirTag + обычная трубка 29er. Безопаснее и дешевле сэкономить на аксессуарах и креплениях, чем на шинах и дисках.
• Подходит для Apple AirTag, чтобы отслеживать ваш велосипед
• Лучше всего работает со сверхлегкими трубками в стиле Aerothan и Tubolito

Без загрузки STL. Я тоже хочу сделать небольшой тираж, но пока не решился. Они недешевы для коммерческой печати, и мне, вероятно, придется продавать их примерно за 45 долларов с ремешком Voilé, что кажется немного высоким. С другой стороны, это примерно то же самое, что купить отдельный держатель AirTag и кронштейн для ремешка на трубке.

В качестве более модульного решения вы можете попробовать напечатанный на 3D-принтере держатель AirTag Project 4AGZE и посмотреть, работает ли он с традиционным кронштейном для трубчатого ремня. Мне очень нравится Micro Piggy от 76 Projects, он гораздо более скромный, чем большинство других. И, если хотите, вы можете скачать мой оригинальный кронштейн для ремня STL здесь.

---

Высокопроизводительная система Climb Switch

Первоначально это был подарок для Майка Леви, на который я потратил слишком много времени, а затем достаточно много людей приставали ко мне, чтобы я купил их, и я сделал небольшой тираж. Он укладывает Mini BIC, один нападающий и материал внутри рулевой трубы или насоса в соответствии со стандартом OneUp EDC. Конечно, я категорически осуждаю любую езду в нетрезвом виде. Это только для перевозки легальных вещей, и если кто спросит, то это официально комплект пожарной безопасности.

Самой сложной частью конструкции было найти способ вставить Mini BIC с наружным диаметром 22,2 мм в рулевую колонку. Даже с резьбовой системой OneUp места почти нет. Как только я понял, как упаковать зажигалку рядом с одним нападающим и сделать так, чтобы она выскочила сзади, мне нужно было найти способ, чтобы зажигалка встала на место. Я использовал искровое колесо вверху в качестве оси и пружины, чтобы добавить натяжение. Это не на 100% интуитивно понятно, но после первого раза это легко и приятно. Навинчивающийся отсек для материала внизу также был очень простым, особенно после того, как Седрик из Lal Bikes предложил несколько фасок в начале резьбы.

По-моему, неплохо получилось.

Низкий ключ.

Потребовалось невероятное количество проб и ошибок, чтобы подобрать дизайн, но как только я добился своего, я попросил Tempus3D сделать небольшой тираж с MJF, и они получились великолепными. Так как я уже делал керри в Британской Колумбии, я решил, что должен делать и нападающих здесь. Брайан из Отмога делает очень причудливые ручки на своем токарном станке здесь, в Ванкувере. Их претензия на известность не связана с постобработкой или полировкой, их материал только что вышел из его машин. Я не большой специалист в области сорняков (соровник?), поэтому мне действительно пришлось провести некоторое пользовательское тестирование, прежде чем Automog сделал небольшой запуск, но, по-видимому, они очень хороши.

Также подходит для помпы OneUp.

link=»https://www. w3.org/1999/xlink»>

Посмотреть этот пост в Instagram

Сообщение, опубликованное Брайаном Парком (@brianpark4) один нападающий, уплотнительные кольца и упаковочная коробка оказались чуть меньше 30 долларов за каждую до моей двери. Я выставил их за 69 долларов США + доставка 20 апреля и продал все 40 из них за полтора дня. Дикий. Вывести около 1500 долларов прибыли было круто, но я определенно потратил несколько сотен часов на эту глупую вещь, потому что я не знаю, что я делаю, поэтому я заработал на этом примерно половину канадской минимальной заработной платы. Не собираюсь бросать свою повседневную работу!

Я уверен, что мог бы значительно снизить затраты, если бы поехал за границу, особенно если бы я производил огромные объемы, но это убивает для меня смысл всего этого итеративного мелкосерийного производства. Я не уверен, что когда-нибудь сделаю еще один забег, но если я это сделаю, то, вероятно, сделаю это так же, как этот первый.

Сведения:
• Вес системы составляет ~35 г (включая держатель, один нападающий и Mini BIC)
• Подходит для стандартной зажигалки Mini BIC, нестандартного одного нападающего и материала
• Нейлоновый держатель напечатан на 3D-принтере с использованием многоструйного принтера HP технология синтеза
• 6061 один нападающий элемент обработан без покрытия или химикатов и имеет мелкие отверстия.
• Используется только система резьбовой верхней крышки OneUp EDC. *нет связи с OneUp Components, но я привез их
• Незаметные и прочные

Первоначально я держал пару переключателей Climb Switch на случай, если мне понадобится их заменить, но ни у кого не было никаких проблем, поэтому я могу их продать. Если вы хотите купить один, я выложил остальные на Etsy, просто чтобы попробовать платформу. [ОБНОВЛЕНИЕ: они все ушли. Если вы хотите попасть в список людей, которым нужно написать, если я когда-нибудь заработаю больше, отправьте мне DM на Pinkbike или Instagram со своим адресом электронной почты. ] Для справки, Etsy — отстой. В итоге они берут почти 15 долларов за каждую продажу, и я не думаю, что платформа принесла мне хоть одну прямую продажу. Я, вероятно, буду продавать через те, что выложил на Etsy, а затем, если я когда-нибудь сделаю еще один запуск, я найду другую систему. Предложения?

Нет загрузки STL на случай, если я когда-нибудь сделаю больше. Я также должен упомянуть, что есть крутая рулевая колонка Iozzo, на которую стоит обратить внимание. Ему не нужен резьбовой руль OneUp, и это отличный проект.

Для просмотра этого видео включите JavaScript и рассмотрите возможность обновления веб-браузера до
поддерживает видео HTML5

Просмотров: 2687
Избранное: 3

Комментарии: 2

---

Для просмотра этого видео включите JavaScript и рассмотрите возможность обновления веб-браузера до
поддерживает видео HTML5

Просмотров: 2657
Избранное: 1

Комментарии: 2

Я сделал этот боковой погрузчик Ribbon Cage Nalgene, чтобы удерживать лодку с водой в небольшом переднем треугольнике. Было интересно узнать о поверхностном моделировании, но я еще не совсем доволен этим. Он должен быть немного более жестким, и было бы неплохо снизить стоимость. Очень раздражает печатать с таким количеством поддержек на моей домашней машине, и безумно дорого печатать с MJF. У кого-нибудь есть предложения?

Загрузки для некоторых других вещей, которые я сделал:
• Оригинальный кронштейн для ремешка Nano Tube
• Кабельная направляющая Raaw Madonna
• Крепление для велосипеда Tern GSD Strider

---

Последние мысли

Одна вещь, которую я заметил, это то, что инженеры и производители все невероятно щедры со своим временем и идеями. Каждый раз, когда я публикую что-то в своем Instagram, такие люди, как Седрик из Lal Bikes, Брайан из Autmog, Эмори из Farside Components, команда 5Dev, Дэвид из Matterhackers, North Shore Billet, Бен из OneUp, Эм из WZRD, Иван из Bjorn, OutsideBrendan, Trickstuff и многие другие принесли мне идеи, предложения и поддержку.
