Для начала начнём с некоторых определений, чтобы было понятнее, о чем идет речь. Что это такое и для чего она используется?

Лебедка — это техническое приспособление, с помощью которого осуществляется подъём и какое-то перемещение грузов. Служит подъемным элементом на кранах, лифтах.

Область использования очень обширна и разнообразна. Они полезны в монтажных работах, строительстве, ремонте и так далее. При стройке, например, лебедка просто незаменимая вещь для установки и монтажа строительных элементов и конструкций, когда перемещается груз, имеющий большой вес на строительных площадках; для подъема различных машин и механизмов на промышленных предприятиях.

Лебедки значительно упрощают выполняемые работы и помогают выполнить задачу в заявленные сроки.

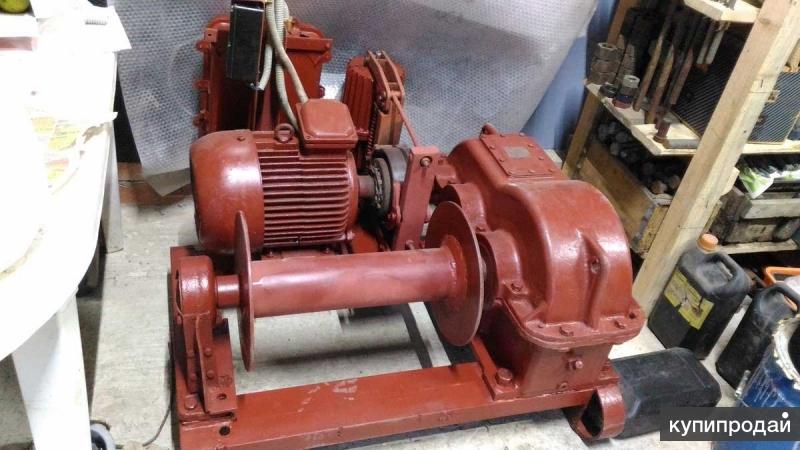

Электрическая лебедка

По конструкции их делят на ручные и электрические.

Электролебедки по сравнению с ручными значительно удобнее. Это связано с производительностью и со скоростью работы, так как электрические работают самостоятельно, без помощи рабочего. По конструкции они достаточно просты. Снабжены удобной рамой, на которой расположен двигатель, а также имеется тормоз и редуктор с барабаном.

Но полностью электролебедки ещё не смогли заменить ручные. Ручной механизм продолжает совершенствоваться и модернизироваться и, как следствие, использоваться в производстве.

Типы лебедок, особенности, применение

Лебедки могут быть тяговые, которые используют для горизонтального перемещения груза или подъемные — при поднятии и спуске груза.

Тяговые лебедки часто применяют в строительстве, где необходимо осуществить осевое перемещение груза на малом расстоянии. К примеру, с помощью этих лебедок перемещают трубы, грузовые тележки башенных кранов и т. д. По конструкции их также подразделяют на несколько видов: односкоростные, многоскоростные, имеющие один барабан или много.

По способам действия их можно разделить на:

• Механические;
• Рычажные;
• Червячные;
• Скреперные.
• Гидравлические.

Разновидности редукторов в лебедках, в свою очередь, бывают цилиндрические и червячные.

Расскажем подробнее о наиболее распространённом варианте устройств — цилиндрическом. В цилиндрическом варианте редукторов имеются зубчатые передачи, как раз, соответственно названию, в форме цилиндров. Валовые оси в зубчатых колёсах размещены параллельно.

Они крайне долговечны, имеют широкий диапазон передачи вращающих моментов. Их легко как сконструировать, так и в дальнейшем ремонтировать и обслуживать. Хорошо применяются в машиностроении.

Какие бывают цилиндрические редукторы в разных лебедках:

1. Редукторы, состоящие из двух ступеней, для общего машиностроительного использования;
2. Узкие и тоже востребованные редукторы с одной ступенью;
3. Горизонтальные модели из двух ступеней с зацеплением Новикова.

Здесь были приведены многие редукторы, которые в основном используются в лебедках в машиностроительной отрасли.

Ещё несколько слов про обслуживание данных устройств. Не стоит забывать, что редукторы необходимо периодически смазывать, например, солидолом. Так как солидол меньше вымывается водой. Но можно, конечно, применять и графитовую смазку.

При выборе редуктора обращайте внимание на его характеристики.

А именно:

• какой сам тип редуктора;
• его мощность;
• обороты на выходе;
• каково передаточное число у редуктора;
• на конструкцию входного и выходного валов;
• какой тип монтажа и т. д.

Ознакомьтесь подробно со всеми характеристиками устройства и выбирайте тот редуктор, который лучше всего подойдет именно вашим требованиям и/или производству.

Подведем итоги: лебедка незаменима во многих областях промышленности и гражданского строительства. Ознакомиться с техническими характеристиками вы можете на нашем сайте.

С нами вы легко сумеете подобрать наиболее оптимальный вариант для вашего предприятия.

Лебедка червячная ЛЧ-0,5, ЛЧ-0,7, ЛЧ-1

Лебедка червячная ЛЧ-0,5, ЛЧ-0,7, ЛЧ-1 — ЗАВОД-РЕДУКТОР

каталог

ВАШ МЕНЕДЖЕР

Заказать в 1 клик

Технические характеристики

Назначение изделия:

• Лебедка червячная ЛЧ-0,5-МК предназначена для подъема  мобильных корон с осветительной техникой на высокомачтовых опорах.
• Лебедка червячная представляет собой устройство, скомплектованное из рамы, редуктора червячного 1Ч63АМ-50 и барабана.
• Лебедка не предназначена для подъема людей.
• При транспортировании грузов над людьми необходимо применять дополнительное грузозадерживающее устройство.

Лебедки применяют при условиях эксплуатации:

• работа в повторно-кратковременном режиме с продолжительностью включения ПВ 10% и продолжительностью одного цикла 30 мин;
• частота вращения входного вала не должна превышать 500 об. /мин.;
• температура окружающей среды от +40°С до — 40° С;

В комплект поставки входят:

• Лебедка червячная;
• Паспорт на лебедку;
• Паспорт на редуктор 1Ч63АМ.

ВНИМАНИЕ! Габаритные и присоединительные размеры, характеристики данного редуктора подлежат обязательному согласованию при заказе.

• Габаритные размеры
• Доп. информация

Размеры

Сведения об эксплуатации

Монтаж лебедки производится на горизонтальную опору. При эксплуатации лебедки необходимо:

1. Не допускать подъем груза весом, превышающим номинальную грузоподъемность.
2. Воспрещается косой подъем груза, подтаскивание по земле, производство работ, требующих неизвестного усилия.
3. Не допускается раскачивание грузов.
4. Техническое обслуживание редуктора 1Ч63АМ см. в паспорте.

Технические характеристики

Позвоните нам по телефону +7 (3412) 570-340
или Закажите звонок

© ООО “ЗАВОД-РЕДУКТОР”,

г. Можга, проезд Сюгаильский, 15.

+7 (3412) 570-340   [email protected]

БЫСТРЫЙ ЗАКАЗ

Приводы лебедок — коробки передач

Внимание, JavaScript отключен! Необходимо включить JavaScript в браузере, чтобы он мог корректировать этот веб-сайт.

Серия RCW

Современная концепция дизайна с использованием высокопрочных материалов и конических роликоподшипников для достижения максимальной производительности. Лучшая в своем классе плотность крутящего момента, отвечающая самым высоким стандартам морской и морской техники. Идеальное решение для мобильных и стационарных приложений.

Характеристики

• Высокопрочный материал
• Высококачественные шестерни
• Конические роликоподшипники

• Подходит для гидравлики или электродвигатель
• Лучшая в своем классе плотность крутящего момента

Дважды щелкните изображение, чтобы увеличить
Перетащите, чтобы повернуть

Серия RCW

Современная концепция дизайна с использованием высокопрочных материалов и конических роликоподшипников для достижения максимальной производительности. Лучшая в своем классе плотность крутящего момента, отвечающая самым высоким стандартам морской и морской техники. Идеальное решение для мобильных и стационарных приложений.

Особенности

• Высокопрочный материал
• Высококачественные шестерни
• Конические роликоподшипники

• Подходит для гидравлики или электродвигатель
• Лучшая в своем классе плотность крутящего момента

Размер	Выходной крутящий момент* [Нм]	Макс. входная скорость [об/мин]	Вес [кг]
908	53.000	5.000	260
910	74. 000	5.000	333
913	104.000	5.000	427

* Согласно ФЭМ 1001 M5-L2-T5

Технические данные

Скачать таблицы технических данных в формате PDF

Серия PWD

Высокая грузоподъемность и улучшенные характеристики для удовлетворения требований рынка. Широкий ассортимент продукции и конфигураций для различных применений мобильного и стационарного оборудования.

Характеристики

• Прочная конструкция с высокой грузоподъемностью
• Подходит для гидравлического или электрического двигателя
• Доступны 2- и 3-ступенчатые версии

• Внутренний или внешний стояночный тормоз
• Устройство блокировки обратного хода
• Сертификация DNV

Дважды щелкните изображение, чтобы увеличить
Перетащите, чтобы повернуть

Серия PWD

Высокая грузоподъемность и улучшенные характеристики для удовлетворения требований рынка. Широкий ассортимент продукции и конфигураций для различных применений мобильного и стационарного оборудования.

Крутящий момент на выходе [Нм]	Макс. скорость на входе [об/мин]
10.000 — 11.0000	5.000		Подходит для гидравлического или электрического двигателя 0037 Внутренний или внешний стояночный тормоз Блокиратор обратного хода Сертификация DNV Размер Крутящий момент на выходе* [Нм] Макс. входная скорость [об/мин] Вес [кг] 2100 6.100 4.000 65 3150 9.700 5.000 130 3200 12.800 5. 000 140 3300 18.500 5.000 162 3500 22.200 5.000 205 3700 34.900 5.000 300 3850 70.000 5.000 380 31100 85.000 5.000 435 * Согласно ФЭМ 1001 M5-L2-T5 Технические данные Скачать таблицы технических данных в формате PDF Серия SLW / SMW Модульная конструкция, высокопроизводительная конструкция с высоким крутящим моментом и грузоподъемностью. Разработан для тяжелых условий эксплуатации и соответствует самым высоким отраслевым стандартам для мобильных и стационарных приложений. Крутящий момент на выходе [Нм] Макс. входная скорость [об/мин] 85. 000 — 85.0000 4.000 Особенности Модульная конструкция Различные конфигурации входов Специальное решение для подшипников лебедок с двойным приводом Подходит для гидравлики или электродвигатель Доступны 2- и 3-ступенчатые Сертификат типа DNV Дважды щелкните изображение, чтобы увеличить Перетащите, чтобы повернуть Серия SLW / SMW Модульная конструкция, высокоэффективная конструкция с высоким крутящим моментом и грузоподъемностью. Разработан для тяжелых условий эксплуатации и соответствует самым высоким отраслевым стандартам для мобильных и стационарных приложений. Крутящий момент на выходе [Нм] Макс. скорость на входе [об/мин]     85.000 — 85.0000 4. 000 Особенности Модульная конструкция Различная конфигурация ввода Специальное решение для подшипников для лебедок с двойным приводом Подходит для гидравлического или электрического двигателя 900 37 Доступны 2- и 3-ступенчатые Сертификация DNV Размер Крутящий момент на выходе* [Нм] Макс. входная скорость [об/мин] Вес [кг] 3003 45.300 4.000 352 4003 60.800 4.000 373 6003 79.400 4.000 545 8503 111.500 4.000 655 12004 166.600 4. 000 1.200 18004 236,600 4,000 1,350 25004 325,300 4,000 2,252 35004 463,500 4,000 2,680 * Согласно ФЭМ 1001 M5-L2-T5 Технические данные Скачать таблицы технических данных в формате PDF Здесь находится модальный основной текст. Приводы для лебедок, серия FW, ЭЛЕКТРИЧЕСКИЕ | ГИДРАВЛИЧЕСКИЙ Выберите регион Домашняя страница Приводы лебедки Серия FW Скачать документы Серия FW Основные характеристики Компактная структура Надежная компоновка планетарного редуктора Прочные конические роликоподшипники для поддержки барабана и натяжения троса Встроенный дисковый тормоз Простая замена масла с передней стороны Простой монтаж барабана Большое разнообразие соотношений Большой выбор гидравлических и электрических двигателей Доступны входные валы и угловой ввод Доступны взаимозаменяемые решения Технические характеристики Диапазон крутящего момента 3 687 … 154 888 фут-фунт Диапазон крутящего момента Передаточные числа 35 .
