Главная двойная передача разнесенная
|
Устройство главной передачи
|
Разнесенная главная двойная передача состоит из центральной главной конической передачи и двух колесных редукторов. Разделение второго элемента главной передачи надвое и разнесение этих половин к колесам существенно осложняют и утяжеляют конструкцию, но в то же время дают следующий ряд преимуществ:
• уменьшение вертикальных размеров центральной части передачи тем, что в ней находится одна лишь коническая пара с небольшим диаметром ведомого зубчатого колеса;
• увеличение дорожного просвета автомобиля путем поднятия оси главной передачи над осью колес;
• уменьшение диаметра приводных валов;
• уменьшение реактивного момента, воспринимаемого средней частью балки моста.
Это обусловливает широкое применение разнесенных главных передач, в частности, на грузовых автомобилях и автобусах большой массы. При этом в большинстве случаев применяются планетарные редукторы, которые благодаря малым размерам удается разместить внутри обода колеса.
Двойная разнесенная главная передача (автомобиль МАЗ-5335) состоит из главной конической передачи, установлен в картере заднего моста.
• солнечной шестерни;
• коронного (ведомого) зубчатого колеса, которое жестко крепится к ступице колеса;
• водила, состоящего из двух чашек, на которых крепятся оси сател-литных зубчатых колес, жестко прикрепленных к кожуху полуосей;
• трех сателлитных зубчатых колес, сидящих на неподвижных осях водила.
|
Конструкция дифференциала
|
Задний мост автомобиля МАЗ-5335 и его элементы: а — кинематическая схема; 6 — конструкция; в — колесный редуктор; г — детали колесного редуктора; д — главная передача и дифференциал; 1 — солнечная шестерня; 2 — сателлит; 3 — наружная чашка водила; 4 — коронное ведомое зубчатое колесо; 5 — ступица заднего зубчатого колеса; 6 — полуось; 7 — колесный редуктор; 8 — тормозной механизм задних колес; 9 — стопорный штифт кожуха полуоси; 10 — кожух полуоси; 11 — центральный редуктор; 12 — тормозной разжимной кулак; 13 и 16 — крышки; 14 и 22 — стопорные кольца; 15 — упорный сухарь; 17 — ось сателлита; 18 — подшипник сателлита; 19 — стопорный болт оси сателлита; 20 — пробка заливного отверстия; 21 — контргайка подшипника ступицы; 23 — гайка подшипника ступицы; 24 — кожух полуоси; 25 — упор зубчатого колеса; 26 — внутренняя чашка водила; 27 — полуосевое зубчатое колесо; 28 — сателлит дифференциала; 29— крестовина дифцЪеренциала; 30— цилиндрический роликоподшипник; 31 — конический подшипник зубчатого колеса; 32 — фланец; 33 — манжета; 34 — регулировочные прокладки; 35, 37 — зубчатые колеса; 36 — картер редуктора; 38 — ограничитель зубчатого колеса; 39 — правая чашка дифференциала; 40 — демонтажный болт картера
|
Межосевой дифференциал КамаЗ
|
Крутящий момент от полуоси передается на солнечную шестерню, а от нее через три сателлита и коронное зубчатое колесо на ступицу колеса.
Передаточные числа колесного редуктора определяются отношением числа зубьев коронного зубчатого колеса и солнечной шестерни, поэтому изменением указанных чисел зубьев может быть получен ряд передаточных чисел при сохранении межосевого расстояния. Сателлиты не влияют на передаточное число.
Конические и гипоидные зубчатые пары очень чувствительны к нарушению расчетного взаимного расположения контактирующих профилей зубьев, при нарушении которого увеличивается уровень шума передачи, снижается КПД и срок службы. Неправильное взаимное расположение зубчатых колес может иметь место вследствие неточной регулировки при сборке или из-за упругих прогибов деталей под действием рабочих нагрузок. Для уменьшения прогибов необходимо увеличивать жесткость главной передачи, которая зависит от устройства подшипниковых узлов, типа применяемых подшипников, длины консольных участков, плотности посадки деталей и т. п.
Поскольку валы главных передач испытывают большую осевую нагрузку, в их конструкциях применяются радиально-упорные подшипники.
Для увеличения жесткости главной передачи их располагают так, чтобы вершины конусов, образованных нормалями к рабочим поверхностям подшипников, находились снаружи подшипникового узла. Такое расположение требует применения разных по размерам (из-за неравномерности нагрузок на подшипники) подшипников и позволяет существенно увеличить жесткость подшипникового узла, уменьшая прогиб зубчатого колеса под действием радиальной силы, возникающей в зацеплении.
Дополнительное увеличение жесткости дает раздвижение подшипников на некоторое расстояние. При консольной конструкции ведущего конического зубчатого колеса это применяется всегда. Радикально увеличивает жесткость ведущего зубчатого колеса устранение консоли путем установки дополнительного (обычно третьего) подшипника.
Очень важным в повышении жесткости подшипникового узла является предварительный натяг подшипников, который устраняет зазоры и создает начальное сжатие тел качения. В результате предварительного натяга подшипников при сборке на тела качения подшипников действуют радиальные и осевые силы, которые после приложения рабочей нагрузки перераспределяются между подшипниками, а внутри подшипника — между телами качения.
Регулирование подшипников ведомых валов (коробка дифференциала) осуществляется с помощью специальных гаек, которые стопорятся после регулировки пластинами, имеющими выступ, входящий в паз между специальными торцевыми зубьями гаек.
Конструктивные изменения автомобиля Урал: Произведенные в 2003-2004 гг.: Вводная часть Система предпускового подогрева двигателя Карданная передача Главная передача Буксирный прибор Передняя подвеска Конструктивные особенности рессор Шины Влагомаслоотделитель (адсорбер) Регулятор тормозных сил Зеркала кабины Боковые габаритные фонари на платформе Фонарь освещения под капотом Платформа Перечень конструктивных особенностей рам Урал-43206 |
Номенклатура редукторов, поставляемых в запчасти.
БМКД — блокировка межколесного дифференциала
БМКД — блокировка межколесного дифференциала Шестерни редуктора (справочные данные)
|
Главная передача
2
(справочные данные)
что это, значение, принцип работы

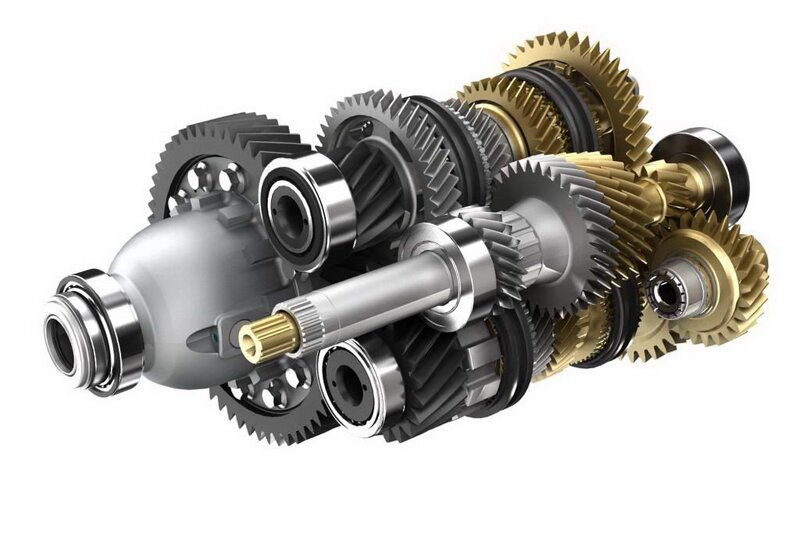

Редуктор — это важный узел трансмиссии, назначение которого состоит в уменьшении крутящего момента коленвала и передаче его на дифференциал, вращающий колеса. Устройства отличаются в зависимости от места установки и особенностей конструкции.
Виды и типы редукторов
По месту установки и назначения различают два типа редукторов:
Передний, интегрированный в КПП. Предназначен для передачи момента на передние колеса полноприводных авто и машин с передним приводом;
Задний, устанавливаемый в задней оси. Узел приводит в движение задние колеса полноприводных машин и автомобилей с задним приводом.
В главной передаче авто используются многоступенчатые приводы, в которых используется несколько последовательно соединенных шестеренок. В классической конструкции заднего редуктора таких ступеней две — ведущая и ведомая шестерни.
В зависимости от способа сопряжения шестеренок, различают коническую, цилиндрическую и гипоидную редукторную передачу.
В рулевых механизмах авто также используются червячные редукторы.

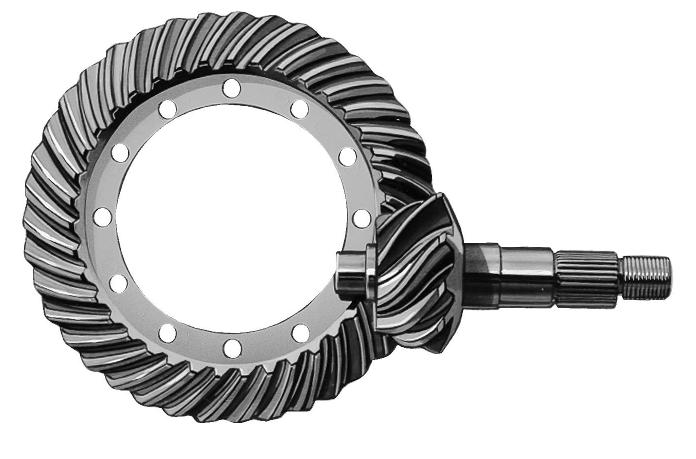

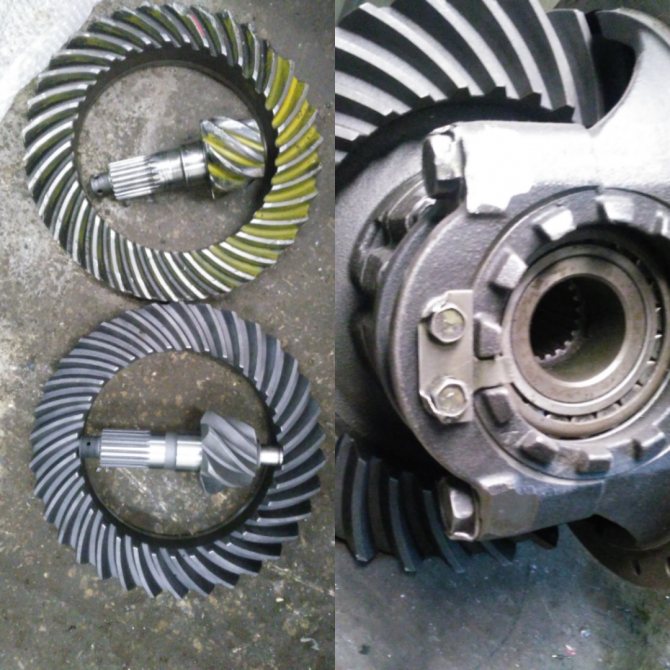

Конический
В устройстве используется пара конических шестерен, установленных под углом 90 градусов. Такие узлы применяются на заднеприводных и полноприводных машинах.
Цилиндрический
Устройство состоит из пары прямых цилиндрических шестерен, сцепленных вместе и установленных параллельно друг другу. Такая главная передача используется в КПП переднеприводных автомобилей.

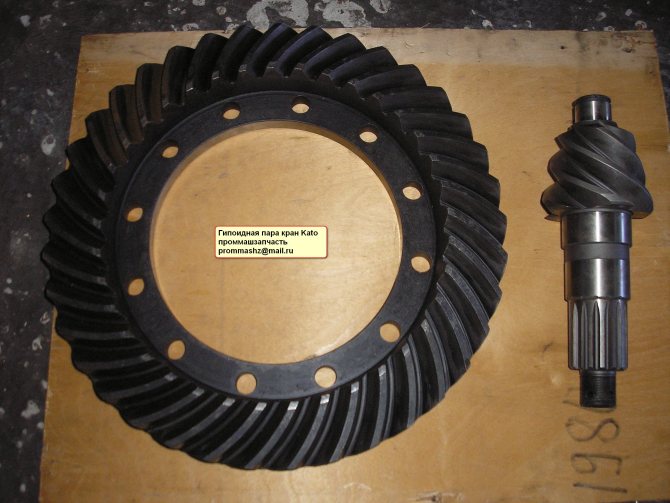

Гипоидный
Две соединенные шестерни, установленные под углом 45 градусов, используются для передачи момента на полноприводных и заднеприводных авто.
Планетарный
Устройство выполнено в виде нескольких шестерен, расположенных в одной плоскости и сцепленных между собой.
Червячный
Узел, применяющийся только лишь в рулевом управлении, представляет собой червячную и ведомую шестерни, установленные перпендикулярно.
В трансмиссии авто зачастую применяются комбинированные цилиндрическо-конические узлы, ведущий и ведомый валы которых могут пересекаться или располагаться параллельно.
Автомобильные редукторы характеризуются передаточным числом. Это соотношение угловых скоростей ведущего и ведомого вала. На машинах с большой снаряженной массой, устанавливаются редукторы с большим передаточным числом. Это обеспечивает им высокий крутящий момент в сочетании с небольшой максимальной скоростью. Для обеспечения высокой скорости на легких автомобилях устанавливаются механизмы с передаточным числом порядка 5.
Редуктор и дифференциал имеют принципиально разное назначение: первый повышает или понижает крутящий момент, второй — распределяет его между осями и колесами.

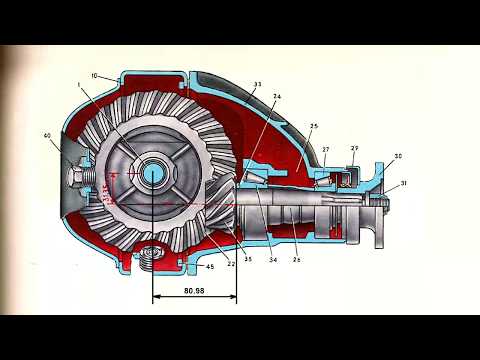

Устройство, конструкция и принцип работы редуктора

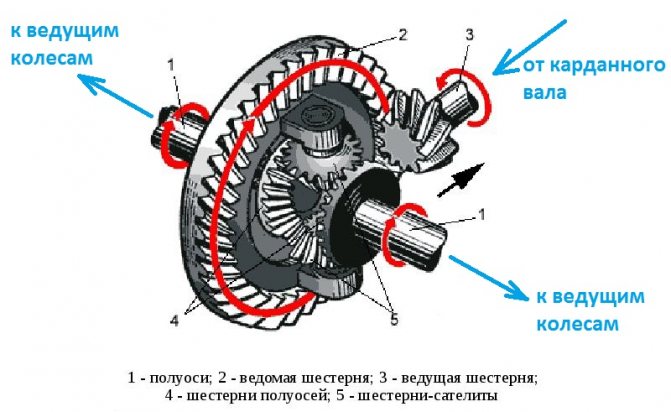

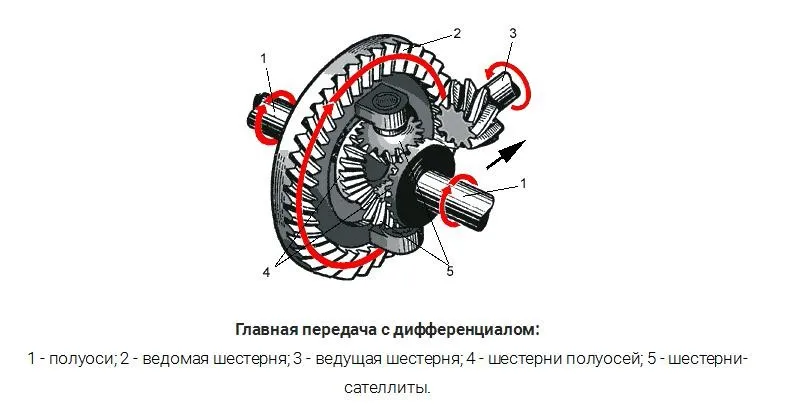

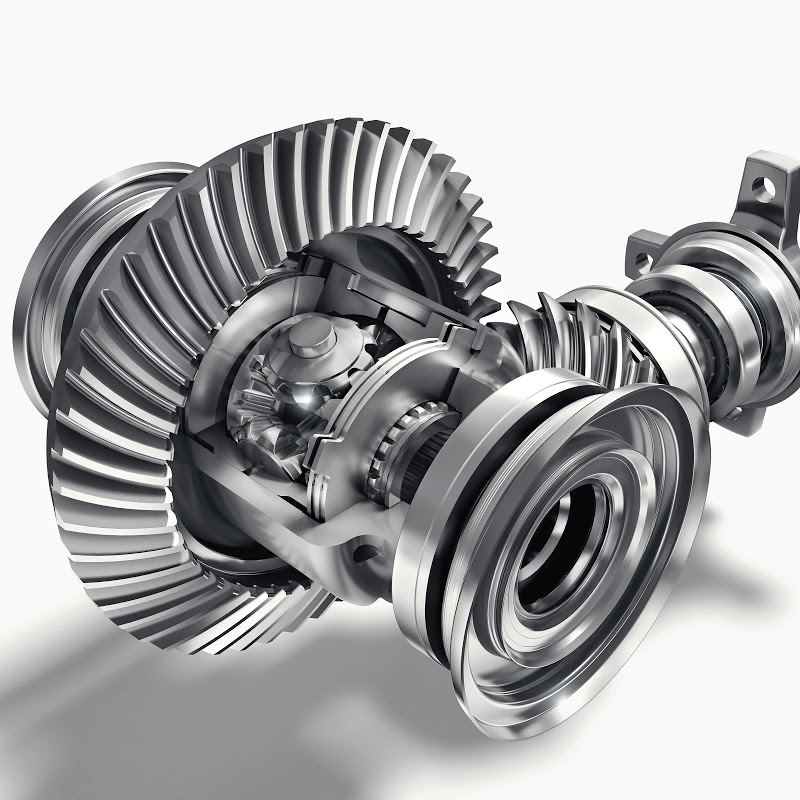

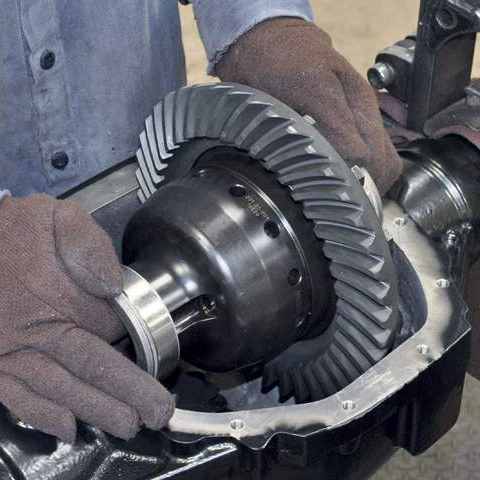

Задний редуктор большинства полно- и заднеприводных машин конструктивно объединен с дифференциалом. Этот узел, закрепленный на заднем мосту авто, состоит из следующих деталей:
ведомая шестерня, которая через сателлитов передает вращение шестерням полуосей;
ведущая шестерня, присоединенная к карданному валу;

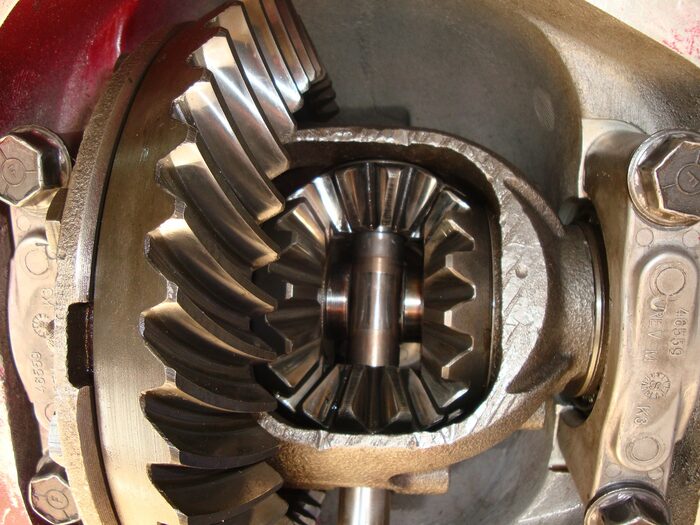

сателлиты, дифференциала, передающие момент на шестерни левой и правой полуоси.
Принцип работы главной передачи (редуктора) заднего моста основан на гипоидной передаче. Узел работает следующим образом:
кардан передает крутящий момент на ведущую шестерню;
за счет размера и положения ведомой шестерни увеличивается момент и направление вращения;
на шестерни полуосей мощность передается через дифференциал, выполненный с помощью шестерен-сателлитов.
Использование гипоидной передачи обеспечивает невысокий уровень шума и плавную работу главной передачи. Подобные устройства используются на большинстве заднеприводных легковушек и грузовиков. Внедорожники оснащены редуктором с гипоидной передачей и блокирующимся дифференциалом, повышающим проходимость.
На части внедорожников, в особенности на грузовиках повышенной проходимости, применяется передний мост с гипоидной передачей, аналогичной используемой на заднеприводных авто.
В переднеприводных ТС и части внедорожников не используется передний мост с редуктором.
Функцию редуктора берет на себя коробка переключения передач, которая меняет угловую скорость и вращающий момент. В КПП используется сложная система осей и шестерен, образующих планетарные, цилиндрические и гипоидные передачи.
Зачем нужен редуктор
Как и коробка передач, редуктор используется для снижения скорости вращения колес и повышения крутящего момента. Его использование улучшает ходовые качества машины и снижает нагрузку на двигатель и КПП.
Двигатели внутреннего сгорания, используемые в ТС, отличаются высокими оборотами при низком крутящем моменте. Если подключать привод колес напрямую, нагрузка на них «задушит» мотор и автомобилю будет сложно тронуться с места.
КПП или вариатор увеличивает крутящий момент и снижает обороты, позволяя машине медленно ехать независимо от оборотов мотора. Редуктор дополнительно увеличивает крутящий момент, снижая нагрузку на остальные части трансмиссии (КПП, кардан). Это увеличивает моторесурс агрегатов, уменьшает шум и позволяет использовать более «нежные» и легкие детали трансмиссии.
За счет применения редуктора повышается КПД, уменьшается расход топлива и снижается количество вредных выбросов.
Редукторы на КамАЗ 4310. Каталог. Устройство и принцип работы главная передача
Редукторы на КамАЗ 4310. Каталог. Устройство и принцип работы главная передача
- Запчасти на КАМАЗ-4310
- Запчасти для мостов КамАЗ
Каталог редукторов КАМАЗ
Главная передача
– это элемент трансмиссии, состоит из картера, ведущего вала с конической шестерней, промежуточного вала с ведомой конической и ведущей цилиндрической шестернями, ведомой цилиндрической шестерни. Редуктор преобразует крутящий момент от коробки передач
и передает его на ведущую ось.
От конструкции главной передачи (редуктора) и количества зубьев — зависят тягово-скоростные характеристики автомобиля КамАЗ-4310,
а также — расход топлива.

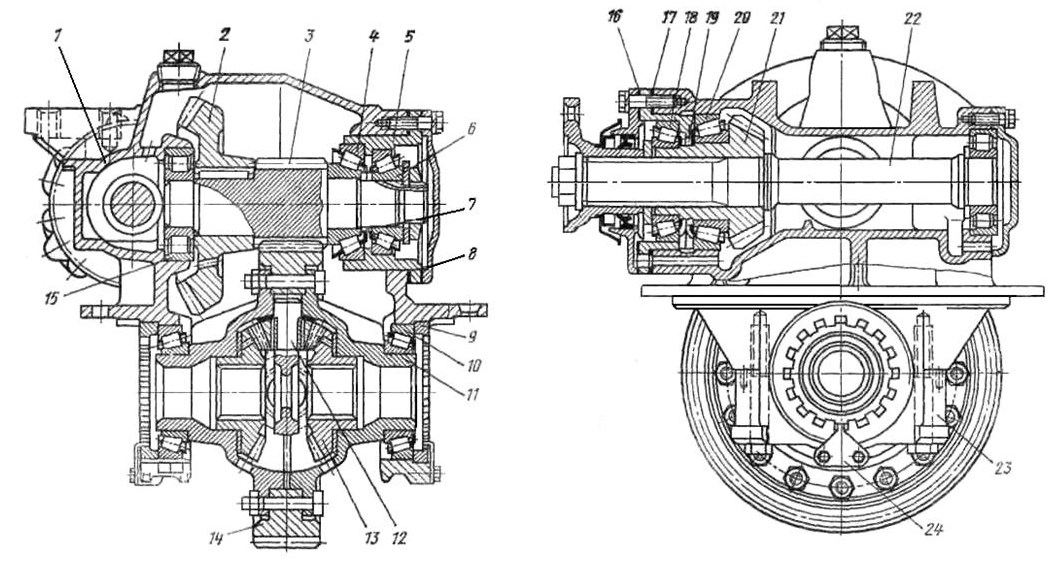

Главная передача и дифференциал заднего моста автомобиля КамАЗ-4310:
1 — картер; 2 — ведомая коническая шестерня; 3 — ведущая цилиндрическая шестерня; 4, 6, 10, 18, 20 — конические роликовые подшипники; 5 — стакан подшипников; 7, 19 -регулировочная шайба; 8, 17 — регулировочные прокладки; 9 — регулировочная гайка; 11 — чашка дифференциала; 12 — крестовина; 13 — полуосевая шестерня; 14 — ведомая цилиндрическая шестерня; 15 — роликовый подшипник; 16 — прокладка; 21 — ведущая коническая шестерня; 22 — ведущий вал; 23 — крышка подшипника; 24 — стопор.

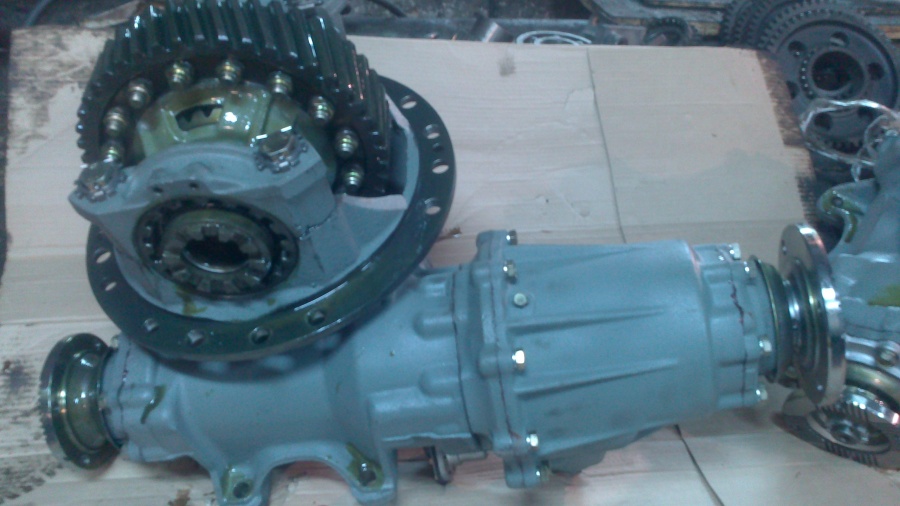

Главная передача семейства КамАЗ-4310
Редуктор — механический, двухступенчатый (с двумя парами шестерен — конической пары со спиральными зубьями и цилиндрической
с косыми зубьями). Передаточное число 7,22.
Заправочные емкости:
переднего моста — 5,3 л,
промежуточного и заднего мостов — 7л.
Применяется масло ТСп-15к (до -30°С),
ТСп-Ю (до -45°с), ТМ5-12РК (ниже -45°С). Заменитель ТДП-15В (до -25°С).
Принцип работы
Во время движения автомобиля крутящий момент от двигателя передается коробке передач,
а затем, посредством редуктора/главной передачи и дифференциала, приводным валам автомобиля.
Основная характеристика редуктора — передаточное число, которое показывает отношение количества зубьев
ведомой шестерни, связанной с колесами, к ведущей шестерне, связанной со вторичным валом коробки передач.
— Большее передаточное число позволяет автомобилю быстрее разгоняется (увеличивая крутящий момент),но уменьшается
значение максимальной скорости.
— Меньшее передаточное число увеличивает максимальную скорость, при этом машина будет медленнее ускоряться.
Передаточное число подбирается с учетом особенностей двигателя, коробки передач, размера колес.

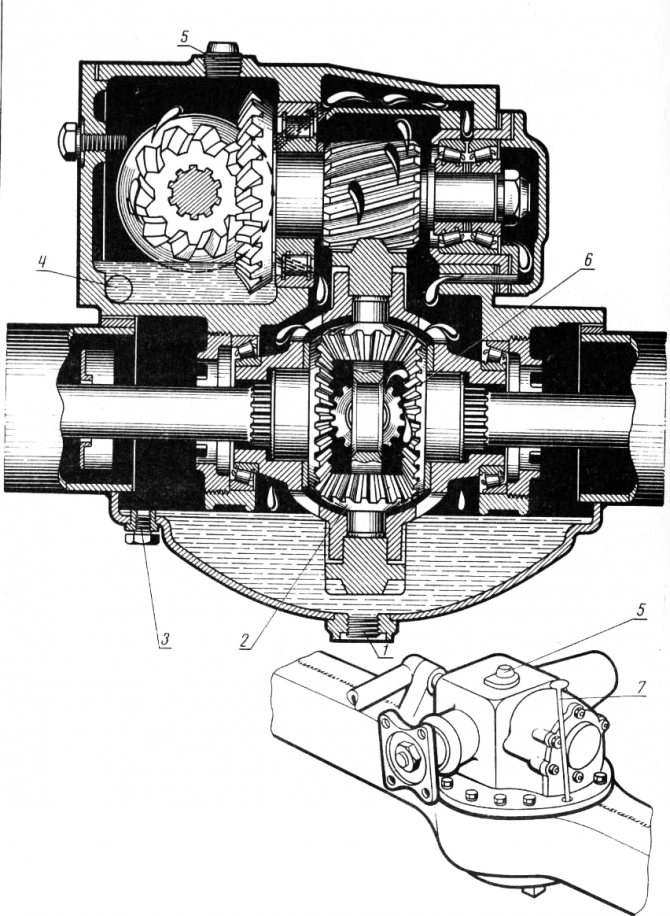

Устройство главной передачи
Классический зубчатый редуктор c одинарной парой зацеплений — состоит из двух шестерен: Ведущая шестерня меньшего размера связана с вторичным валом коробки передач.
Ведомая шестерня больше ведущей и связана с дифференциалом, т.е. с колесами машины.

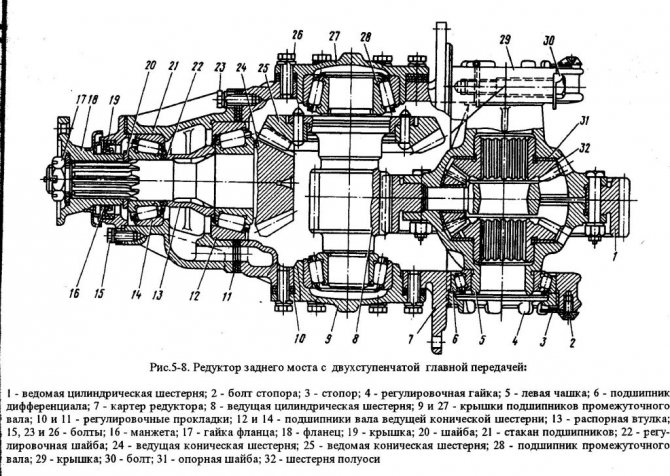

Редукторы с двойной парой зацеплений имеет в составе две пары зубчатых колес, могут быть двойными центральными (в ведущих мостах)
или двойными разнесенными(в ступице ведущих колес), которые обычно применяются для грузовой техники с повышенным передаточным числом.
Виды зубчатого соединения
- Цилиндрическая.
Применяется на машинах с передним приводом, в которых двигатель и коробка переключения передач имеют
поперечное расположение. Шестерни с шевронными и косыми зубьями. - Коническая.
Используется на заднеприводных машинах и грузовикам, в том числе на КамАЗ-4310.
Серьёзным недостатком конических передач является большие массогабаритные характеристики, трудность обработки, шумность при эксплуатации. - Гипоидная.
Отличается низкой нагрузкой на зубья и пониженным уровнем шума.
При этом из-за смещения в зацеплении шестерен повышается трение скольжения и понижается КПД,
но есть возможность опустить карданный вал максимально низко.
- Червячная.
Редко применяется в конструкции трансмиссии автомобилей из-за трудоемкости изготовления и высокой стоимости.
