Сверление, рассверливание, зенкерование, развертывание отверстий

Такие технологические операции как сверление, рассверливание, зенкерование, развертывание отверстий, нарезание внутренней резьбы, цекование и зенкование, применяемые при ремонте узлов, агрегатов и деталей автомобиля, представляют собой лезвийную обработку резанием посредством осевого инструмента.

Сверление, рассверливание, зенкерование, развертывание отверстий, нарезание внутренней резьбы, цекование, зенкование, назначение этих операций при ремонте.

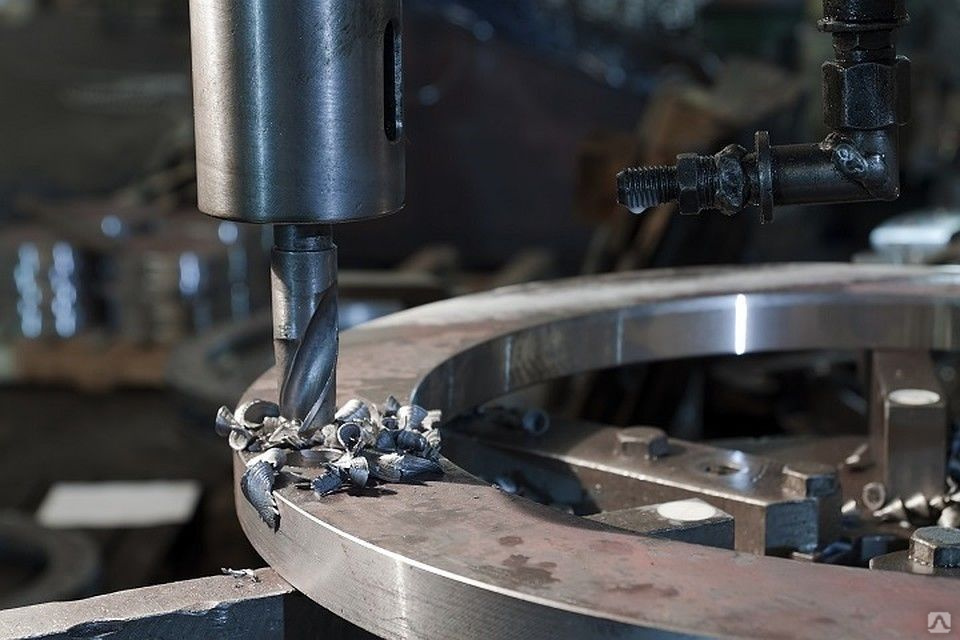

Сверление как черновая обработка сквозных и глухих отверстий выполняется на станках сверлильной группы спиральными сверлами диаметром до 80 мм. Оно обеспечивает точность не выше 12-14-го квалитетов и шероховатость поверхности Ra 12-25 мкм.

При этом сверление отверстий больших диаметров (свыше 25 мм), а также твердых материалов, приводит к высоким осевым усилиям на сверле и жесткость станка оказывается недостаточной. В этих случаях производят двухкратное сверление. Вводят дополнительный проход — рассверливание. Диаметр первого сверла выбирают равным 0,5-0,6 номинального диаметра отверстия. Рассверливание также используется для восстановления резьбовых поверхностей с помощью спиральных вставок.

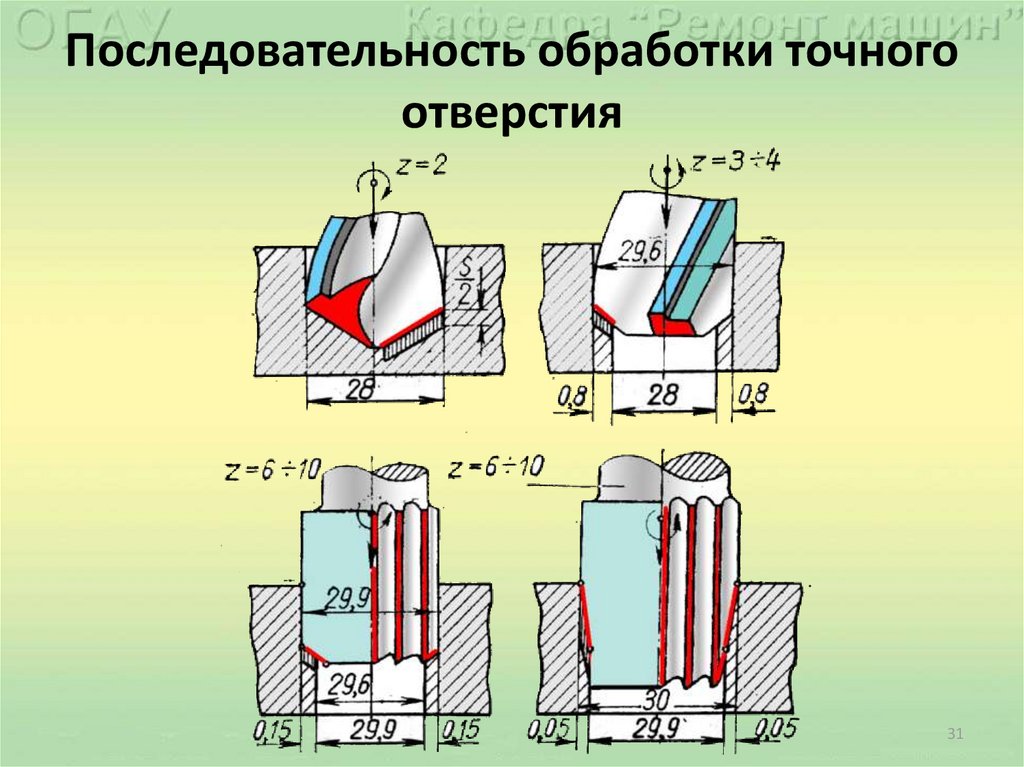

Движения осевого инструмента при обработке отверстий на таких технологические операции как сверление, рассверливание, зенкерование, развертывание отверстий, нарезание внутренней резьбы, цекование и зенкование.

Зенкерование.

Зенкерование, это получистовая обработка предварительно просверленных отверстий. Она обеспечивает большую точность обработки по сравнению с рассверливанием (до 10-го квалитета). Шероховатость поверхности в пределах Ra 3,2-6,2 мкм. Припуски под зенкерование выбираются в пределах 0,4-0,8 мм на диаметр.

Зенкерование хорошо исправляет макрогеометрические погрешности предшествующей обработки и часто используется для обеспечения необходимой перпендикулярности оси обрабатываемого отверстия относительно базовой поверхности.

Развертывание отверстий.

Развертывание отверстий является чистовой операцией и обеспечивает точность до 7-9-го квалитетов. Шероховатость Ra 0,8-1,6 мкм. Припуски под черновое развертывание выбираются в пределах 0,25-0,50 мм. Под чистовое — 0,05-0,15 мм на диаметр.

Развертыванием обрабатывают цилиндрические и конические отверстия после зенкерования или растачивания. При обработке точных отверстий применяется тонкое развертывание, позволяющее получить поверхность более высокой точности и более низкой шероховатости, чем обычное развертывание.

Однако развертыванием не исправляется положение оси обрабатываемого отверстия. Поскольку нормально работающая развертка как многолезвийный инструмент направляется обрабатываемой поверхностью и снимает симметричный припуск по всему контуру отверстия. Тонкое развертывание обеспечивает точность до 5-7-го квалитетов и шероховатость поверхности Ra 1,25-0,63 мкм.

Нарезание внутренней резьбы.

Нарезание внутренней резьбы в условиях авторемонтного производства обычно выполняется ручными метчиками, выпускаемыми в комплекте из двух или трех штук. Комплект из двух штук применяется для нарезания резьб до 6 мм. Черновые метчики отличаются заниженными размерами и развитой заходной частью. Чистовые — полным профилем резьбы.

Цекование.

Цекование применяют для обработки торцовых опорных плоскостей для головок болтов, винтов, гаек. Перпендикулярность обработанной торцовой поверхности к основному отверстию обеспечивает направляющий цилиндр режущего инструмента (цековки).

Зенкование.

Зенкование используется для обработки цилиндрических и конических углублений под головки болтов и винтов. Для обеспечения перпендикулярности обработанной поверхности к основному отверстию, а также их соосности режущий инструмент (зенковку) снабжают направляющим цилиндром.

Для обработки сложных многоступенчатых отверстий часто используется комбинированный инструмент. В зависимости от назначения и формы отверстий комбинированный инструмент может быть составлен из сверл, зенкеров и разверток, работающих последовательно или параллельно. Применение такого инструмента повышает производительность обработки и восстановления изношенных отверстий.

Комбинированный инструмент для обработки сложных многоступенчатых отверстий.

Точные конические отверстия последовательно обрабатываются сверлением, зенкерованием ступенчатым зенкером, развертыванием конической разверткой со стружкоразделительными канавками, развертыванием гладкой конической разверткой.

По материалам книги «Технологические процессы ремонта автомобилей».
В.М.Виноградов.

§ 92. Сверловщик (3-разряд) \ КонсультантПлюс

§ 92. СВЕРЛОВЩИК

3-й разряд

Характеристика работ. Сверление, рассверливание, зенкерование и развертывание отверстий по 8 — 11 квалитетам в различных деталях, а также сверление отверстий по 12 — 14 квалитетам в сложных, крупногабаритных деталях. Сверление глубоких отверстий в деталях различной конфигурации на глубину сверления свыше 5 до 15 диаметров сверла на сверлильных станках, а также на глубину свыше 10 до 20 диаметров сверла с применением специальных направляющих приспособлений, а также на специальных налаженных станках на глубину свыше 10 диаметров сверла. Установка и крепление сложных деталей на угольниках, призмах, домкратах и прокладках с выверкой в двух и более плоскостях. Сверление отверстий под разными углами и в различных плоскостях. Сверление отверстий в различных деталях под нарезание резьбы. Нарезание резьбы диаметром до 2 мм и свыше 24 до 42 мм на проход и в упор. Подналадка станка с применением универсальных и специальных приспособлений и самостоятельное определение технологической последовательности обработки деталей и режимов резания. Управление подъемно-транспортным оборудованием с пола. Строповка и увязка грузов для подъема, перемещения, установки и складирования.

Должен знать: устройство, правила подналадки и проверки на точность сверлильных станков различных типов; устройство и правила применения контрольно-измерительных инструментов, зажимных и установочных приспособлений; геометрию, правила заточки и установки универсального и специального режущего инструмента; элементы и виды резьб; систему допусков и посадок; квалитеты и параметры шероховатости.

Примеры работ

1. Бабки задние токарных станков — сверление отверстий под болты.

2. Валы, оси — сверление косых смазочных отверстий.

3. Детали из титановых сплавов — нарезание резьбы метчиками на проход и в упор.

4. Детали металлообрабатывающих станков — гитары токарных станков, шпиндели различных станков — сверление отверстий по разметке.

5. Детали, узлы и сварные конструкции разные — сверление отверстий, зенкерование пневмоинструментом.

6. Детали часов — сверление, развертывание, зенкование отверстий.

7. Днища сферические для фильтров — сверление, зенкерование, зенкование.

8. Корпуса фильтров — сверление отверстий во фланцах.

9. Корпуса и крышки подшипников судовых опорных с диаметром вала до 500 мм и упорных с диаметром вала до 400 мм — сверление и подрезка отверстий на разъемах под болты для спаривания.

10. Корпуса и крышки редукторов в сборе — сверление, зенкерование, зенкование.

11. Корпуса подшипников — сверление отверстий под шпильки и болты в местах соединения.

12. Кольца прижимные для крышек изделий «т» и «к» и кремальерных крышек и дверей — сверление отверстий по разметке, зенкование.

13. Коробки кабельные — сверление отверстий.

14. Корпуса кремальерных крышек и дверей — сверление отверстий под установку съемных клиньев и прижимных колец.

15. Платы печатные III группы сложности — сверление, зенкование отверстий.

16. Плиты акустические — сверление.

17. Стулья, стаканы, фланцы и другие детали — нарезание резьбы диаметром до 2 мм и свыше 24 мм до 42 мм на проход и в упор.

18. Тройники, патрубки, колена с фланцами — сверление отверстий во фланцах.

19. Фланцы, кольца диаметром свыше 500 мм — сверление отверстий по разметке или кондуктору, зенкование, цекование, зенкерование.

20. Шестерни зубчатой передачи совместно с зубчатым венцом — сверление и развертывание отверстий.

21. Шестерни и шкивы разъемные — сверление отверстий в местах соединений и под смазку.

22. Штампы — сверление отверстий под направляющие колонки.
