Поперечный профиль дороги

Поперечным профилем дороги называется разрез полотна дороги вместе с местностью, на которой расположена дорога, вертикальной плоскостью, нормальной к горизонтальной проекции дорожной оси.

В зависимости от того, будет ли ось дороги совпадать с поверхностью земли или проходить выше или ниже ее, поперечный профиль будет иметь своеобразный характер. При совпадении оси дороги с поверхностью местности считается, что дорога идет в нулевых отметках, следовательно, при ее строительстве выполняется минимальный объем земляных работ.

Если ось дороги возвышается над поверхностью местности, то дорога проходит в насыпи, при понижении оси дороги над поверхностью земли — в выемке.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Автомобильная дорога (рис. 1) состоит из дорожного полотна, располагаемого между внутренними бровками канав, или насыпи. Дорожное полотно в свою очередь состоит из проезжей части, занимающей среднюю часть поверхности дорожного полотна, по которой происходит движение автомобилей, и двух боковых полос, расположенных по бокам проезжей части и носящих название обочин.

Земляное полотно, кроме проезжей части и обочин, включает в себя боковые канавы различной формы — кюветы 3, если же дорога проходит в насыпи или выемке, то в понятие земляного полотна включаются также откосы выемок и насыпи.

Полоса земли, расположенная за боковыми канавами или кюветами, или за наружной бровкой выемки или подошвы насыпи, называется обрезом 4. На обрезах закладываются резервы для получения грунта, необходимого для возведения насыпи, или устраиваются кавальеры для складирования излишнего грунта, получаемого при разработке выемки. На обрезах находятся иногда склады Дорожных материалов при постройке или перестройке дороги, а также устраиваются объезды. Вся полоса земли, занимаемая дорогой вместе с обрезами, называется дорожной полосой или полосой отвода.

Рис. 1. Автомобильная дорога

Проезжая часть дороги состоит из следующих основных элементов: земляного полотна, подстилающего слоя, основания и покрытия (рис. 2). Покрытие — верхний слой дорожной одежды — может в свою очередь состоять из слоя износа, периодически возобновляемого в процессе эксплуатации, и основного слоя.

Основание — несущая часть дорожной одежды — обеспечивает совместно с покрытием передачу нагрузок на подстилающий слой или непосредственно на грунт земляного полотна. Основание может состоять из двух слоев — верхнего, сооружаемого из более прочных материалов, и нижнего, к материалам которого предъявляют менее жесткие требования в отношении прочности.

На прямолинейных участках дорог проезжую часть устраивают с двухскатным поперечным профилем. На кривых с меньшими радиусами предусматривают устройство виражей с односкатным поперечным профилем, исходя из условия обеспечения безопасного движения автомобилей с наибольшими скоростями при данных радиусах кривых.

Поперечные уклоны проезжей части дороги устраивают в зависимости от типа покрытий. Поперечный уклон обочин бывает различным в зависимости от рельефа местности, типа покрытий и других факторов. На проезжей части дорог I категории имеется разделительная полоса, разделяющая полосы одного и другого направления движения.

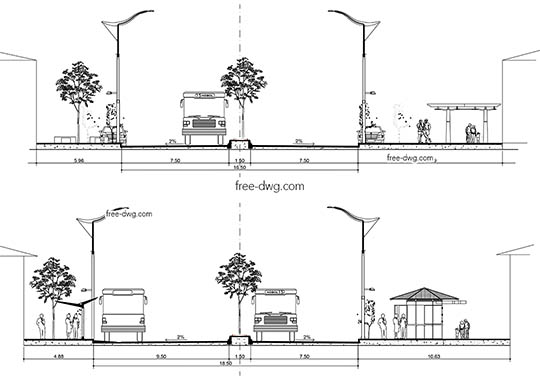

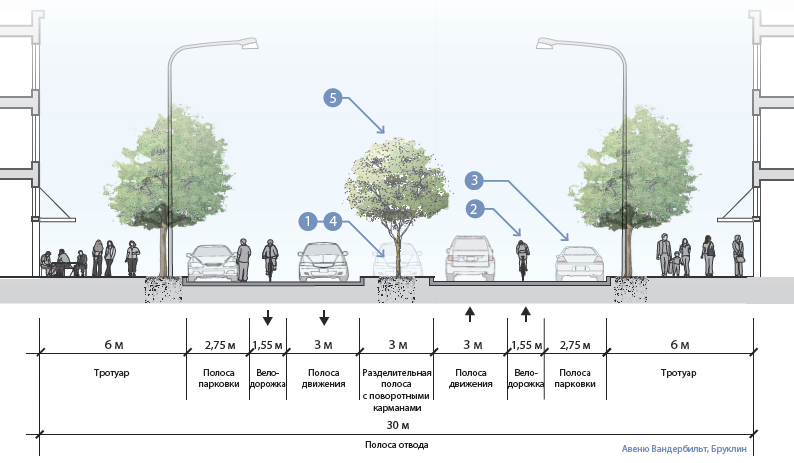

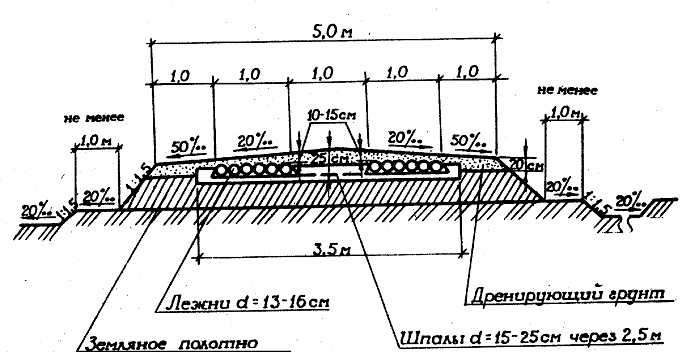

Рис. 2. Поперечный профиль дороги

Толщина подстилающего слоя оснований дорожной одежды обычно лежит в пределах от 30 до 50 см, а толщина основания меняется в зависимости от различных факторов (категории дороги, рельефа местности, климатической зоны) и находится в пределах от 30 до 70 см. Наименьшая толщина слоев покрытия дорожной одежды приведена в табл. 3.

Таблица 3

Поперечный разрез, план рытвины на двадцать второй версте Петергофской дороги в Санкт-Петербургской губернии и отчетный чертеж исправления

— Любой -АбаканАбатскоеАвтополигонАганАгаповкаАгидельАгиришАзиатская, п. Айкино, с.АккоАксайАксаркаАкъярАлейскАлександров ГайАлтай, с.АлтайскоеАлупкаАлябьевский (Ханты-Мансийский автономный округ — Югра)АнадырьАндреевка (Республика Башкортостан)Анжеро-Судженск (Кемеровская область)АнкараАнниноАпатитыАрадАрамильАргаяш, с.АрзамасАриэльАрлюк, п.ст.АрмавирАрмизонскоеАромашевоАрсеньевАрхангельскАсиноАскаровоАскиноАстраханьАфулаАчинскАшаАшдодАшкелонБ. СорокиноБагдарин, с.Баево, с.БайкаловоБаймакБака-аль-ГарбияБакалыБакуБалаковоБалашихаБанниковоБаня-ЛукаБаранчинскийБаргузинБарнаулБарселонаБарсовоБат-ЯмБатайскБейт-ШеанБейт-ШемешБейтар-ИлитБеково, р.п.БелгородБелградБелебейБеловоБелозерскоеБелокурихаБелоозерскийБелорецкБелоярскБелоярскийБелоярский, пгтБелый ЯрБердюжьеБерезово, пгт.БерезовскийБерезовский (Свердловская область)БеркутБерлинБеэр-ШеваБигилаБийскБикинБилимбай, п.БиробиджанБирскБишкекБлаговещенскБней-БракБобровоБогандинскийБогдановичБогородскоеБокситогорскБолгарБолотноеБолчары, с.Большая Мартыновка, сл.БольшевикБольшетархово, с.БольшеустьикинскоеБольшое СорокиноБорБорисовка, с. БоркиБоровинкаБоровскийБоровскоеБородиноБратскБредыБрестБронницыБрянскБудапештБуланашБуланиха, с.БураевоБухарестВагайВалдайВаргашиВаршаваВаховскВашингтонВеликие ЛукиВеликий НовгородВенаВереяВерхнеказымский, п.ВерхнеуральскВерхнеяркеевоВерхние ТатышлыВерхний УфалейВерхняя Пышма (Свердловская область)ВерхотурьеВеселоярск (Алтайский край)ВидноеВикуловоВинзилиВиноградовскийВифлеемВладивостокВладикавказВладимирВолгоградВолгодонскВолжскийВологдаВолховВолчанск (Свердловская область)ВольскВоркутаВоронежВоскресенскВыборгВыездное, р.п.ВысоковскВьентьянГаджиевоГатчинаГвардейское, пгтГенеральское, с.ГеоргиевскГерцлияГиват-ШмуэльГиватаимГлазовГляденьГолицыноГолышмановоГомельГорки-2Горно-АлтайскГорноправдинскГороденкаГоршковоГорьковкаГорюновоГрозныйГрэсГубкинскийГуковоГурзуфГурьевскДавлекановоДагомысДалматовоДачное (Республика Татарстан)ДегтярскДеденево, пос.Дедовичи, п. (Псковская область)Демьянка (Тюменская область)ДзержинскДиксонДимонаДмитровДнепрДобринкаДовольное, с.ДолгодеревенскоеДолгопрудныйДомодедовоДрезденДроноваДубнаДубровкаДудинкаДушанбеЕгорьевскЕкатеринбургЕлабугаЕлатьмаЕлыкаево, с. ЕльцовкаЕманжелинскЕмбаевоЕрмолиноЕршовЕткульЖелезногорскЖердевкаЖуковскийЖуравлево (Кемеровская область)ЗаводоуковскЗавьяловоЗайцева речка, сп. (Ханты-Мансийский автономный округ — Югра)Залари, п.ЗалесовоЗаполярный (Мурманская область)ЗаречныйЗаринскЗвёздный городокЗеленоборскЗимовники, п. ЗлатоустЗлоказово, с.ЗмеиногорскЗнаменскоеЗональное, с.ИвановкаИвановоИвня, п.ИгаркаИглиноИгримИерусалимИжевскИзлучинскИкшаИланскийИльинско-Подомское, с.ИнтаИрбитИркутскИсетскоеИскаИсса, пгт.ИстраИсянгуловоИсянгуловоИшимИшимбайЙехуд-МоноссонЙокнеамЙошкар-ОлаКабанскКазанскоеКазаньКазымКалансуаКалач-на-ДонуКалининградКалтанКалтасыКалугаКамаКаменск-УральскийКаменск-ШахтинскийКамень-на-ОбиКамышинКанашево, с.КанскКарабашКарагандаКарасукКаргасок, с.КаркатеевыКармаскалыКармиэльКарпинскКарталыКасимовКаскараКаслиКатав-ИвановскКатравож, п.Кафр-КасемКашиноКемеровоКерчьКетовоКиевКижингаКизильскоеКиргиз-МиякиКириши (Ленинградская область)КировКировскКирьят-АтаКирьят-БяликКирьят-ГатКирьят-МалахиКирьят-МоцкинКирьят-ОноКирьят-ШмонаКирьят-ЯмКиселевск (Кемеровская область)КичигиноКишинёвКлепиково, с. КлинКлючи, с.КогалымКожевниково, с.КолесниковоКоломнаКолпашевоКолывань, р.п.КоммунистическийКомратКомсомольск-на-АмуреКомсомольскийКондинскоеКонстантиново (Рязанская область)КопейскКоркиноКоролёвКорсаковКоряжмаКостанайКостромаКотельникиКотовскКрабозаводское, с.Красная ГоркаКрасноармейскКраснобродский, пгт.КрасногорскКраснодарКраснознаменскКраснообскКрасносельское (Челябинская область)КраснотурьинскКрасноуральскКрасноярскКриулино (Свердловская область)КронштадтКуала-ЛумпурКузнецкКуйбышевскКулундаКумертауКуминскийКунашакКупиноКурганКурсавкаКурскКуртамышКурчатовКусаКушваКфар-СаваКызылКыштымКяхтаЛабытнангиЛангепасЛарёвоЛебедевкаЛебяжьеЛевашовоЛенино, пгтЛенинск-КузнецкийЛермонтово, с.Лесниково, с.ЛеснойЛеуши, п.ЛипецкЛиственичныйЛобняЛодЛодейное ПолеЛомоносовЛондонЛосино-ПетровскийЛотошиноЛугаЛуговойЛуговскойЛунино, р.п.ЛуховицыЛысые горы, р.п.ЛыткариноЛыхма (Ханты-Мансийский автономный округ — Югра)ЛюбаньЛюблянаЛянторЛяховоМаале-АдумимМаалот-ТаршихаМагаданМагасМагнитка, п.МагнитогорскМадридМайкопМайма, с. Малаховка, пос.Малеевка (Московская область)Малиновка, п.Малиновский (Ханты-Мансийский автономный округ — Югра)Малокурильское, с.МалоязМалый Атлым, с.МалышеваМаранка, с.Марушка, с.МарфиноМаслянино, р.п.МаслянскийМахалино, с.МахачкалаМашковоМегионМедыньМеждуреченскМеждуреченскийМелеузМесягутовоМиассМиасскоеМигдаль-ха-ЭмекМизоновоМинскМинусинскМихайловкаМичуринскМишкино с. Модиин-ИлитМодиин-Маккабим-РеутМожайскМокшан, р.п.Молодежный (Московская область)МолочныйМончегорскМорткаМоскваМосковскийМосрентгенМошковоМраковоМужиМулымья, с.п.Мундыбаш, пгт.МуравленкоМуриковоМурманскМытищиМюнхенНабережные ЧелныНавашиноНагарияНадымНазаретНазарово, п.НальчикНаро-ФоминскНаровчатка, п.Нарьян-МарНацрат-ИллитНекрасовскийНелидовоНемчиновкаНесвижНетанияНетивотНефтекамскНефтеюганскНешерНижневартовскНижний НовгородНижний ТагилНижняя СалдаНижняя ТавдаНикель (Мурманская область)Николаевка, д.Николо-БерезовкаНикольскНовая заимкаНовичиха (Алтайский край)НовоаганскНовоалександровкаНовоалтайскНовоаннинскийНовобелокатайНовоегорьевскоеНовоивановскоеНовокузнецкНоволыбаевоНоворомановоНовоселезневоНовосибирскНовосиньково (Московская область)НовотарманскийНовоуральскНовочеркасскНовошипуново, с. Новый ПутьНовый УренгойНогинскНорильскНоябрьскНур-СултанНяганьНязепетровскОбнинскОбъячево, с.ОбьОзерскОзёрыОктябрьский (Республика Башкортостан)Октябрьский, п. (Челябинская область)Октябрьское, Ханты-Мансийский автономный округОктябрьское, Челябинская областьОкуловкаОкунёвоОленегорскОлонецОльховкаОмскОмутинскоеОнохиноОпочкаОр-АкиваОр-ЙехудаОрджоникидзевскоеОрелОренбургОрехово-ЗуевоОрловкаОсинникиОстровОфакимОхаОхтеурье, сп.ОчёрП. им. МамонтоваПавловскПадунПарабель, с.ПекинПензаПервомайское, п.ПервоуральскПересветПермьПершиноПетергофПетровскПетровское (Московская область)ПетрозаводскПетропавловкаПетропавловка, с. (Челябинская область)Петропавлоск-КамчатскийПечорыПионерскийПионерский, пгт.ПластПлатоновкаПлесПлотниково (Кемеровская область)ПодольскПодосинки, пос.ПойковскийПокачиПокур, сп.ПоловинкаПолярныйПорховПоселки, с.посёлок Совхоза Будённовец (Дмитровский городской округ, Московская область)ПочинокПрагаПреображенскаяПрииртышскийПриобье, гп.ПриозерскПриполярный (Ханты-Мансийский автономный округ — Югра)ПрокопьевскПротвиноПрохоровкаПсковПуровскПуршевоПушкинПушкиноПущиноПыть-ЯхПышма, пгтПятковоРаананаРадужныйРаевскийРамат-ГанРамат-ха-ШаронРаменскоеРамлаРассветРахатРебриха, с. РевдаРегенсбургРежРеутовРеховотРимРишон-ле-ЦионРовноРогачевоРостов-на-ДонуРош-ха-АинРошальРощинскийРубцовскРузаРузаевкаРусскийРыбинскРыбноеРыбное, пос.РяжскРязаньСакиСалаватСалехардСалымСамараСанкт-ПетербургСаранскСаратовСасово СаткаСахнинСаяногорскСаянскСветлогорск, п.Свободный, п.СдеротСевастопольСеверо-Енисейский (Красноярский край)СеверобайкальскСеверодвинскСевероморскСевероуральскСеверск (Томская область)СелятиноСергиев ПосадСергиноСеребряные ПрудыСередаСеровСерпуховСестрорецкСетовоСеулСибайСибирскийСимферопольСингапай, сп.Синий БорСитне-ЩелкановоСкалистый (Челябинская область)СкопинСкоропусковский, п.СлавгородСладковоСланцыСмирных (Сахалинская область)СмоленскСнежинскСнежногорскСоветская ГаваньСоветскийСолнечногорскСолнечныйСолонешноеСортавалаСорумСосновкаСосново-Озерское, с.СофияСочиСпас-ЗаулокСпасскСредняя АхтубаСростки, с.СтавропольСтарая ЗаимкаСтарая ЛадогаСтароалейскоеСтаробалтачевоСтарокуктовоСтаросубхангулово, с.СтерлитамакСтрежевойСтрехниноСтуденческий, п.СтупиноСузунСургутСухой ЛогСызраньСыктывкарСысертьТабуныТаганрогТаежный (Ханты-Мансийский автономный округ — Югра)ТазовскийТайбеТайгаТалдомТалинка (Ханты-Мансийский автономный округ — Югра)ТалицаТамбовТамраТарасковоТарко-СалеТатарскТашкентТверияТверьТель-АвивТимоново (поселок)ТираТираспольТират-КармельТихвинТоболовоТобольскТогучинТолбазыТомскТопкиТосноТрёхгорныйТроицкТроицкий (Белгородская область)Троицкое, с. ТуапсеТуймазыТулаТунгор, с.Туринск (Свердловская область)ТуртасТюменьУватУвельскийУгловское, с.УдимскийУйскоеУлан-БаторУлан-УдэУльт-ЯгунУльяновскУмм-эль-ФахмУнъюганУпоровоУрайУральскУренгойУрюпинскУсинскУсовоУспенкаУсть-КалманкаУсть-КатавУсть-КачкаУсть-Кокса, с.Усть-Кулом, с.Усть-Кяхта, с.УфаУчалыУчкекенУшья, д.Уяр (Красноярский край)Федино (Московская область)ФедоровкаФедоровский, гп.ФедурновоФеодосияФершампенуаз, с.ФроловоХабаровскХабарыХадераХайфаХанойХанты-МансийскХанымейХарсаим, с.ХельсинкиХимкиХод-ха-ШаронХолонХомутининоХоринск, с.ХотьковоЦелина, п.ЦелинныйЦентральный, пос. (Челябинская область)ЦфатЧайковскогоЧалтырь, с.ЧандигархЧантырья, п.ЧаныЧастоозерье (Курганская область)ЧебаркульЧебоксарыЧекмагушЧелябинскЧервишевоЧеремшанка, с.ЧерепановоЧереповецЧеркесскЧерноголовкаЧерногорскЧерноморскоеЧерняховск (Калининградская область)ЧесмаЧеховЧистопольЧитаЧишмыШадринскШаляШамары, п. Шаран (Республика Башкортостан)ШатураШаховскаяШахтыШацкШевляковоШеметово, с.ШефарамШилово, р.п.Шипицино, пгтШугур, д. ШумихаШурупинскоеШушарыШушенское, пгт.ЩёлковоЩучьеЭйлатЭлектростальЭлистаЭльадЭнгельсЮганская Обь, сп.ЮгорскЮграЮжно-Курильск, пгт.Южно-СахалинскЮжноуральскЮжный, п.Юмас, п.ЮргаЮргинский, п.ЮргинскоеЯвнеЯгодный, п.ЯзыковоЯкутскЯлтаЯлуторовскЯнаулЯнгелька, п.ЯрЯр-СалеЯренск, с.ЯрковоЯрославльЯхромаЯя

курсов PDH онлайн. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов HVAC; не только экологические курсы или курсы по энергосбережению

.»

Рассел Бейли, ЧП

Нью-Йорк

«Это укрепило мои текущие знания и научило меня нескольким новым вещам, кроме того

познакомив меня с новыми источниками

информации».

Стивен Дедак, ЧП

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они

очень быстро отвечали на вопросы.

Это было на высшем уровне. Буду использовать

снова. Спасибо».

Блэр Хейуорд, P.E.0003 «Веб-сайт прост в использовании. Хорошо организован. Я действительно буду пользоваться вашими услугами снова.

Я передам название вашей компании

другим сотрудникам.»

Рой Пфлейдерер, ЧП

Нью-Йорк

«Справочный материал был превосходным, и курс был очень информативным, особенно потому, что я думал, что уже знаком

с деталями Канзас

Авария в City Hyatt.»

Майкл Морган, ЧП

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится, что я могу просмотреть текст перед покупкой. Я обнаружил, что класс

Информативный и полезный

в моей работе. «

Уильям Сенкевич, P.E.

Флорида

информативный. Вы

— лучшие, которые я нашел. «

Рассел Смит, P.E.

Pennsylvania

Я считаю, что подход упрощает для рабочего инженера.

материала». На самом деле

человек изучает больше

от неудач. «

Джон Скондры, P.E.

Пенсильвания

«. Курс был хорошо поставлен вместе, и используется.

Путь обучения. «

Jack Lundberg, P.E.

Висконсин

» Я очень увлекаюсь тем, как вы представляете курсы; т. е. позволяя

Студент. Для рассмотрения курса

Материал перед оплатой и

Получение викторины. «

Arvin Swanger, P.E.

Virgina

«. курсы. Я, конечно, многому научился и

получил огромное удовольствие». 0002 «Я очень доволен предлагаемыми курсами, качеством содержания материалов и простотой поиска

онлайн-курсов

.»

Уильям Валериоти, ЧП

Техас

«Этот материал во многом оправдал мои ожидания. Курс был прост для изучения. Фотографии в основном давали хорошее представление о

обсуждаемых темах.»

Майкл Райан, ЧП

Пенсильвания

«Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П.Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых кредитов PDH. Это было

информативно, выгодно и экономично.

Я настоятельно рекомендую это

всем инженерам. «

Джеймс Шурелл, P.E.

Ohio

Я ценю вопросы« Реальный мир »и соответствует моей практике. , и

не основаны на каком-то неясном разделе

законов, которые не применяются

к «нормальной практике».0005

Марк Каноник, ЧП

Нью-Йорк

«Большой опыт! Я многому научился, чтобы вернуться к своему медицинскому устройству

организации».

Иван Харлан, ЧП

Теннесси

«Материал курса имеет хорошее содержание, не слишком математический, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, ЧП

California

«Это был очень приятный опыт. Тема была интересной и хорошо представленной,

, а онлайн -формат был очень

и простые в

. спасибо.»

Патрисия Адамс, ЧП

Канзас

«Отличный способ добиться соответствия непрерывному обучению физкультуры в рамках временных ограничений лицензиата».

Джозеф Фриссора, ЧП

Нью-Джерси

«Должен признаться, я действительно многому научился. Это помогает иметь

обзор текстового материала. предоставлены

фактические случаи».

Жаклин Брукс, ЧП

Флорида

«Общие ошибки ADA в проектировании объектов очень полезны. Проверка

требовало исследования в

Документ , но Ответы были

. Проще говоря.»

Гарольд Катлер, ЧП

Массачусетс

«Это было эффективное использование моего времени. Спасибо за разнообразие выбора

в инженерии дорожного движения, который мне нужен

, чтобы выполнить требования

Сертификация PTOE. «

Джозеф Гилрой, стр. способ заработать CEU для моих требований PG в штате Делавэр. До сих пор все курсы, которые я посещал, были отличными.

Надеюсь увидеть больше 40%

Курсы с дисконтированием ». дополнительные

курсы. Процесс прост, и

намного эффективнее, чем

необходимость путешествовать.0004

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для инженеров-профессионалов

для получения единиц PDH

в любое время. Очень удобно.»

Пол Абелла, ЧП

Аризона

«Пока все было отлично! Поскольку я постоянно работаю матерью двоих детей, у меня не так много

времени, чтобы исследовать, куда

получить мои кредиты от.»

Кристен Фаррелл, ЧП

Висконсин

2 90 «Это было очень познавательно. Легко для понимания с иллюстрациями

и графиками; определенно облегчает

усвоение всех

теорий. »

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов полупроводников. Мне понравилось проходить курс по телефону

My Wope Pace во время моего Morning

Subway Commute 9000 9000 2 до работы. .»

Клиффорд Гринблатт, ЧП

Мэриленд

«Просто найти интересные курсы, скачать документы и получить

викторина. Я буду Emong Рекомендовать

You To Every PE, нуждающийся в

CE. тем во многих областях техники».0004

«У меня перепроизводили вещи, которые я забыл. Я также рад получить финансово

на Ваше промо-электронное письмо , которая

на 40%.»

Conrado Casem, P.E.

Теннесси

«Отличный курс по разумной цене. Буду пользоваться вашими услугами в будущем.»

Чарльз Флейшер, П.Е.

Нью-Йорк

«Это был хороший тест, и я фактически проверил, что я прочитал кодексы профессиональной этики

и правила Нью-Мексико

».

Брун Гильберт, Ч.П.

Калифорния

«Мне очень понравились занятия. Они стоили времени и усилий.»

Дэвид Рейнольдс, ЧП

Канзас

«Очень доволен качеством тестовых документов. Будет использовать CEDengineerng

, когда потребуется дополнительная сертификация

.»

Томас Каппеллин, ЧП

Иллинойс

«У меня истек срок действия курса, но вы все равно выполнили обязательство и поставили

Me, за что я заплатил — много

! » для инженера». 0004

Хорошо расположено. «

Глен Шварц, P.E.

Нью -Джерси

Вопросы были подходящими для уроков, а материал урока —

.

для дизайна дерева.»

Брайан Адамс, ЧП

Миннесота

0004

Роберт Велнер, ЧП

Нью -Йорк

«У меня был большой опыт, когда я получил прибрежное строительство — проектирование

Building и

High Рекомендую его».

Денис Солано, ЧП

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики штата Нью-Джерси были очень

хорошо подготовлено. Мне нравится возможность загрузить учебный материал до

Обзор везде, где бы ни был и

всякий раз, когда ».

Тим Чиддикс, P.E.

Colorado

» Отлично! Сохраняйте широкий выбор тем на выбор».

Уильям Бараттино, ЧП

Вирджиния

«Процесс прямой, никакой чепухи. Хороший опыт.»

Тайрон Бааш, ЧП

Иллинойс

«Вопросы на экзамене были наводящими и демонстрировали понимание

материала. Тщательный

и всеобъемлющий. «

Майкл Тобин, P.E.

Аризона

» Это мой второй курс, и мне понравилось то, что мне предложил курс, что

помогу моя линия

работы. Я обязательно воспользуюсь этим сайтом снова.»

Анджела Уотсон, ЧП

Монтана

«Простота в исполнении. Никакой путаницы при подходе к сдаче теста или записи сертификата.»

Кеннет Пейдж, ЧП

Мэриленд

«Это был отличный источник информации о нагревании воды с помощью солнечной энергии.

Луан Мане, ЧП

Conneticut

«Мне нравится подход, позволяющий зарегистрироваться и иметь возможность читать материалы в автономном режиме, а затем

вернуться, чтобы пройти тест.»

Алекс Млсна, ЧП

Индиана

«Я оценил количество информации, предоставленной для класса. Я знаю

Это вся информация, которую я могу

В реальных жизненные ситуации. «

Натали Дриндер, P.E.

South Dakota

курс.»0004

«веб -сайт прост в использовании, вы можете загрузить материал для изучения, затем вернуться

и пройти тест. .»

Майкл Гладд, ЧП

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Деннис Фундзак, ЧП

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать сертификат PDH

. Спасибо, что сделали этот процесс простым.»

Фред Шайбе, ЧП

Висконсин

«Положительный опыт. Быстро нашел курс, который соответствует моим потребностям, и закончил

PDH за один час за

Один час. «

Стив Торкильдсон, P.E.

Южная Каролина

» Мне нравилось загрузить документы для рассмотрения контента

и приготовимости.

наличие для оплаты

материалов.»

Richard Wymelenberg, P. E.0005

«Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками.»

Дуглас Стаффорд, ЧП

Техас

«Всегда есть место для улучшения, но я не могу придумать ничего в вашем

процессе, который нуждается в

улучшении.»

Томас Сталкап, ЧП

Арканзас

«Мне очень нравится удобство прохождения онлайн-викторины и немедленного получения сертификата

.»

Марлен Делани, ЧП

Иллинойс

«Обучающие модули CEDengineering — это очень удобный способ доступа к информации по

многим различным техническим областям

3 за пределами

40003 Специализация единственного Без

.

Поперечное сечение дорожной конструкции состоит из следующих компонентов:

1. Поверхность/слой износа
2. Базовый курс
3. Подбаза
4. Подкласс

1.

Поверхность/слой износа в поперечном сечении дорожного покрытия:

Верхние слои дорожного покрытия, находящиеся в непосредственном контакте с колесом транспортного средства. Обычно изготавливается из материала, в котором битум используется в качестве вяжущего материала.

а. Битумное покрытие:

Состоит из комбинации минерального заполнителя с битумным вяжущим в диапазоне от недорогой поверхностной обработки толщиной ¼ дюйма или менее до асфальтобетона. Для хорошей службы на протяжении всего срока эксплуатации битумное покрытие должно сохранять следующие качества.

• Отсутствие растрескивания и растрескивания.
• Устойчивость к атмосферным воздействиям, включая воздействие тепла и холода поверхностных вод.
• Стойкость к внутренней влажности, особенно к водяным парам.
• Плотная непроницаемая поверхность или пористая поверхность (если это необходимо для ограниченной устойчивости нижележащего основания или грунтового основания).
• Гладкая и нескользящая поверхность.

Проектирование должно быть выполнено таким образом, чтобы соответствовать вышеуказанным требованиям в течение значительного количества лет (требуется надлежащее проектирование и надзор за строительством). Покрытие, отвечающее всем вышеперечисленным требованиям, было продуктом шести различных строительных процессов, а именно:

• Нагрейте вязкое битумное вяжущее, чтобы оно стало жидким, затем в установке смешайте его с нагретым заполнителем и уплотните смесь, пока она горячая.
• Используйте жидкое битумное вяжущее, смешайте его с заполнителем при нормальной температуре. Смешивание может производиться на заводе (растительная смесь) или на подготовленном основании проезжей части (дорожная смесь). Распределить и утрамбовать смесь при нормальной температуре.
• Добавьте растворитель, такой как нафта или керосин, к вязкому битумному вяжущему, чтобы сделать его жидким с заполнителем при нормальной температуре, используя заводские или дорожные смеси. Распределить и уплотнить при нормальной температуре до испарения растворителя.
• Использовать жидкую эмульсию вискозно-битумного вяжущего в воде, смешать ее с заполнителем при нормальной температуре заводским или дорожным способом. Распределить и уплотнить при нормальной температуре до того, как эмульсия разложится вместе со своими компонентами.
• Распределите и уплотните чистый дробленый заполнитель, как для водосвязанного щебня. Поверх него распыляют нагретое растворенное или эмульгированное битумное вяжущее, которое проникает в открытые участки породы и связывает заполнитель вместе. Поэтому его обычно называют «методом проникновения».
• Распределите битумное вяжущее по поверхности проезжей части, затем покройте ее правильно подобранным заполнителем. Это обычно называют «методом обратного проникновения».

Выбор на основе требований и экономичности, большого количества тяжелых транспортных средств, низкой интенсивности движения и т. д.

2.

Базовый слой

Это слой непосредственно под изнашиваемой поверхностью (Применяется, если изнашиваемая поверхность является битумной или цементобетонной и или более дюйма или представляет собой тонкий битумный слой). Поскольку базовый слой находится близко к поверхности дорожного покрытия, он подвергается серьезной нагрузке. Материал базового курса должен быть исключительно высокого качества, а его конструкция должна быть выполнена тщательно.

Типы базового слоя

1. Гранулированный базовый слой
2. Основание из щебня
3. Макадам, связанный с водой
4. Обработанные основания

3. Подстилающее основание:

Это слой гранулированного материала, укладываемый поверх грунтового основания, как правило, природного гравия. На земляном полотне хорошего качества она обычно не предусмотрена. Его также называют зернистой подосновой.

а. Функция подстилающего слоя в поперечном сечении дороги

• Позволяет снизить транспортные нагрузки до приемлемого уровня в грунтовом основании в поперечном сечении дороги, чтобы предотвратить чрезмерную деформацию.
• Используется в качестве рабочей плиты для устройства верхних слоев дорожной одежды.
• Действует как дренажный слой, защищая основание от намокания.
• Препятствует восходящему движению воды за счет капиллярного действия.
• Выступает в качестве разделительного слоя ч/б земляного полотна и основания дороги. Тем самым предотвращается смешение двух слоев.

б. Характеристики материалов, используемых в подстилающем основании:

Материал подстилающего слоя должен быть чистым и свободным от органических веществ, и его можно уплотнять катком для образования стабильного подстилающего слоя. Материал должен иметь следующие характеристики.

• Коэффициент однородности градации (D60/D10) должен быть не менее 3.
• Фракция, проходящая через сито № 200, не должна превышать 2/3 фракции, проходящей через сито № 40.
• Должна иметь L.L не более 25%.
• P.I не более 6
• CBR не должен быть меньше 25. См. также: Процедура испытаний CBR
• В крупном зерне, заполнитель удерживается ситом #10, % износа не должен превышать 5%.
• Максимальный диаметр любой частицы не должен превышать 2/3 толщины слоя основания.
• Типичное распределение частиц по размерам для подложки (гранулированной), когда она удовлетворяет требованиям по прочности:

* Во избежание попадания ила и глинистого материала в подстилающее основание из земляного полотна

D15 (подстилающее основание) < 5 D15 (подстилающее основание)

• Рекомендуемые характеристики пластичности для гранулированного основания (Дорожное примечание 31):

4. Земляное полотно:

Состоит из природного материала, на котором построена дорога, или импортного насыпного материала, используемого для создания насыпи, на которой построено дорожное покрытие.
