Диаметры кранов шаровых — Астутек
Диаметр шарового крана обозначает размер прохода крана, так же называемый условным проходом крана или номинальным диаметром. Чаще всего диаметр выражен в миллиметрах, но также в Британских и Американских стандартах – в дюймах.
Пример обозначения диаметра крана:
В стандартах ГОСТ и DIN: 10, 15, 20, 25, 32, 40, 50… Данные цифры означают размер в миллиметрах.
В стандартах ASME и BS: ½”, ¾”, 1”, 2”, 3”, 4” … Данные цифры означают размер в дюймах. Размер в дюймах обычно обозначают двойной кавычкой после “ цифры, а также словами “inch” или сокращенно “in”.
Между диаметрами кранов шаровых по разным стандартам есть взаимосвязь, но к сожалению, она не всегда прямая. К примеру, размеры в дюймах отличаются от размеров в миллиметрах ввиду разных систем измерения и подходов к образованию размеров. Далее мы приведем пример таблицы с размерами для малых диаметров кранов:
Размер ГОСТ | Стандарт — Размер (Проход*) | |||
API 6D | DIN | ISO 14313 | BS 13942 | |
10 | — | 10 | — | — |
15 | ½” (13) | 15 | 15 (13) | ½” |
20 | ¾” (19) | 20 | 20 (19) | ¾” |
25 | 1” (25) | 25 | 25 (25) | 1” |
32 | 1 3/4” (32) | 32 | 32 (32) | 1 ¼” |
40 | 1 1/2″ (38) | 40 | 40 (38) | 1 ½” |
50 | 2” (42) | 50 | 50 (42) | 2” |
65 | 2 1/2” (52) | 65 | 65 (52) | 2 ½” |
80 | 3” (62) | 80 | 80 (62) | 3” |
100 | 4” (87) | 100 | 100 (87) | 4” |
(*) указан минимальный размер прохода крана шарового по стандарту. Более точную информацию по реальному проходу можно получить у производителя.
Важно отметить, что здесь мы говорим именно о диаметре прохода шарового крана при соединении его к трубопроводу, а не о проходе внутри крана шарового. Внтуренний проход крана может быть двух видов:
- Полнопроходной, где размер на входе, внутри и на условном выходе из крана одинаков. Такая конструкция наиболее востребована в местах, где необходимо чтобы проход не менялся ввиду необходимости сохранения параметров потока среды, давления, а также на участках с периодическим проходом СОД.
- Редуцированный, он же зауженный или не полнопроходной. Все три обозначения равнозначны.
Важные отклонения диаметров кранов от проходов
Чем выше давление и чем больше диаметр крана шарового, тем более диаметр крана, как и проход крана становятся величинами конструкторских расчетов производителя. К примеру, кран шаровый с условным диаметром 80 мм (или 3 дюйма по ASME) может быть всего 62 миллиметра. Как вы видите отклонение составляет 18 миллиметров!
Конечно же, обычно, проектные организации учитывают все эти факторы при проектировании систем и процессов в целом. Но мы все же должны обратить ваше внимание на данные обстоятельства. В частности, если труба имеет внутренний диаметр 80 миллиметров, то вопрос монтажа крана на высокое давление с указанными выше отклонениями может быть критическим как для системы, так и для технологического процесса в целом. Мы на своей практике не раз сталкивались с ситуациями когда персонал, напрямую не связанный с проектированием и технологией, не имеет однозначных данных для правильного выбора кранов. Такие ситуации не уникальны и не единичны.
Выбор диаметра и прохода кранов шаровых
Итак, если стоит задача выбора, расчета или монтажа крана с определенным диаметром, то нужно руководствоваться следующими простыми правилами:
- Рабочее давление и температура в системе должны быть известны. Давление и температура являются основополагающими для правильного расчета класса прочности крана и, как следствие, выбора диаметра крана.
- Размеры присоединяемых труб должны быть известны, а также их толщины. Это важно как с точки зрения соединения, так и с точки зрения понимания того, что было рассчитано проектантами до крана и после него.
- Назначение крана должно быть известно. Здесь указываются такие условия как периодические проход СОД, Частота срабатывания, Аварийное назначение и другие параметры не относящиеся к параметрам среды.
- Параметры среды. Параметры среды напрямую влияют на расчёт крана и его размеров, диаметра, прохода и материалов. На первый взгляд может показаться, что эти параметры вторичны, но в условиях агрессивных сред и тяжелых условий эксплуатации эти параметры могут повлиять на общую конструкционную безопасность крана. Например, среда с высокими расходными характеристиками, может требовать отсутствие падения давления в системе, то есть полный проход крана и соответствие диаметра крана диаметру трубы.
В любом случае, Вы можете обратиться за консультацией к специалистам компании Астутек для помощи в выборе правильного решения.
Разбираем краны шаровые: технические характеристики
Краны шаровые: технические характеристики
Если вы решили произвести замену радиаторов отопления, монтируете водопровод или просто подключаете бойлер, счетчики воды или газа, то купить кран шаровый или вентиль вам будет просто необходимо.
Но сначала надо определиться с техническими характеристиками изделия, способами назначения, материалом изготовления, основными видами и различиями шаровых кранов для водопровода, отопления, размеры.
Почему данный вид кранов называют шаровыми?
Если вы возьмете кран в руки и повернете ручку крана, то внутри него увидите стальную задвижку, выполненную в виде шара с отверстием. При открытии крана, задвижка поворачивается, предоставляя свободный проход потоку воды или газа. В закрытом же состоянии «шар» повернут перпендикулярно потоку, что полностью перекрывает его движение.

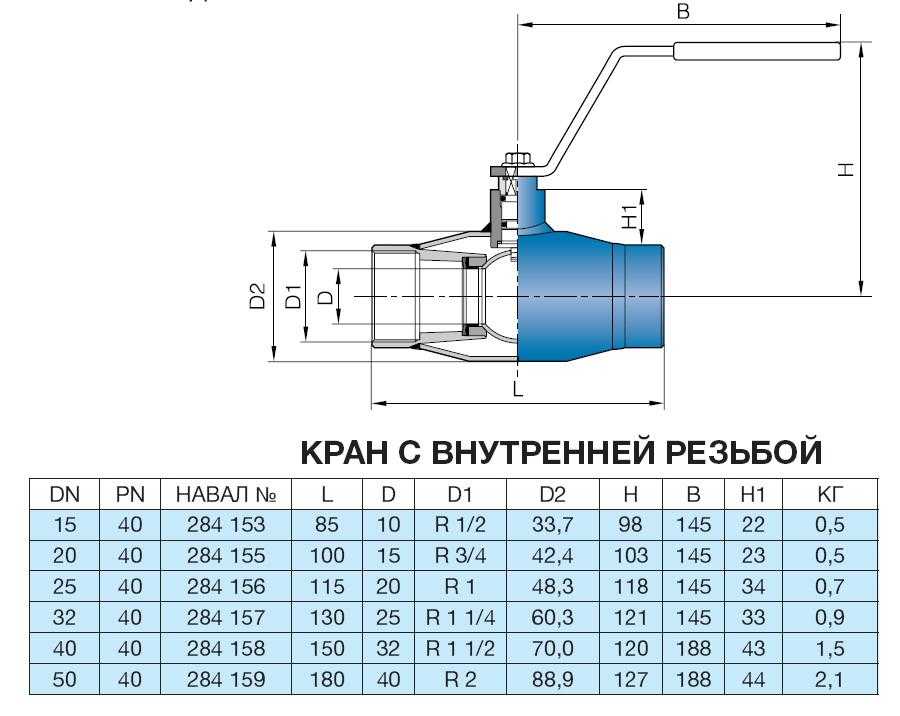

Кран шаровой
Виды шаровых кранов или вентилей, их отличия, размеры и технические характеристики
Краны шаровые отличаются по диаметру внутреннего прохода, по типу резьбы (внутренняя или наружная), рабочему давлению, материалу, из которого изготовлены, производителю продукта и среды применения.
Диаметр или размер шарового крана, используемого при монтаже водо-газопровода, бывает разный. Чаще всего находят применение краны шаровые с диаметром внутреннего прохода равным 1/2 дюйма или 3/4 дюйма, что соответствует 15 мм, 20 мм или же 25 мм. Реже используют трубы и краны диаметром равным 1 дюйм, 1 1/4 дюйма, 1 1/2 или же 2 дюйма.
Например, в квартире или частном доме на холодное и горячее водоснабжение вполне достаточно будет установить кран шаровой полдюймовый 1/2, т.к. диаметр трубы всегда соответствует диаметру крана. Для системы отопления, при наличии в ней циркуляционного насоса, достаточно трубы диаметром 3/4 дюйма и, соответственно, и кранов шаровых того же диаметра.
Если же система отопления будет иметь естественную циркуляцию теплоносителя, тогда резонно использовать трубы и краны большего диаметра. Данный показатель должен быть не менее 40-50 мм.
Диаметр шарового крана, как правило, указан на нем самом. Символ, показывающий на эти технические характеристики — DN. Например, обозначение DN15 показывает нам, что данный шаровой кран имеет условный диаметр внутреннего прохода равный 15 мм или 1/2 дюйма.
Краны шаровые различают по типу резьбы. Она бывает внутренняя или наружная. На сленге сантехников внутреннюю резьбу называют гайкой, наружную — штуцер. Например, шаровой кран имеющий с обоих концов внутреннюю резьбу, называют кран шаровой «гайка-гайка». Если же с одной стороны внутренняя, а с другой наружная, тогда «гайка-штуцер» и т.д.
Следующий показатель — это рабочее давление, т.е., давление внутри системы, до предела которого кран шаровый может использоваться. Измеряется он в атмосферах, а на самом изделии обозначается под символом PN.
Например, обозначение PN40 говорит о том, что кран может быть применен в системах с максимальным рабочим давлением до 40 атмосфер. На практике, краны шаровые с показателем не ниже PN16 можно использовать даже в системах центрального отопления, например, для подключения радиаторов отопления, газовых или электрических котлов.
Краны шаровые Valtec и Bugatti
Материал изготовления шаровых кранов
Им может быть силумин, латунь или же латунь, покрытая никелем. Ни в коем случае не покупайте краны, выполненные из силумина. Это достаточно хрупкий сплав. Кран, выполненный из этого материала, может развалиться уже до момента его эксплуатации при монтаже.
Отличить силуминовый кран от латунного можно, взяв оба изделия в руки и сравнить их вес. Кран, выполненный из латуни, будет заметно тяжелее.
Область применения шаровых кранов
Обычно данный вид кранов используется для перекрытия потоков воды или газа. Как отличить кран шаровой для газа и воды по внешнему признаку? Тут все просто — кран с желтым рычагом или «бабочкой» предназначен для газопровода, краны любых других цветов — для холодного или горячего водоснабжения, или отопления.
Производители шаровых кранов
Сейчас на рынке представлено достаточно различных производителей.
