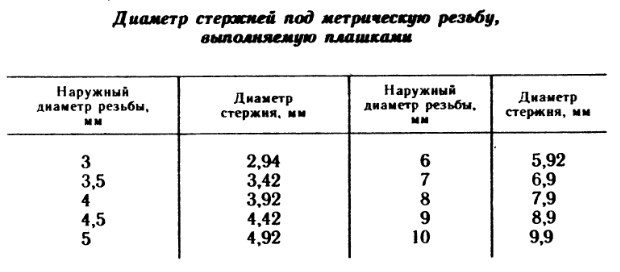

Диаметры стержней под метрическую резьбу

Таблица 1. Диаметры стержней при нарезке внешней метрической резьбы

Диаметры		Допуски на диаметр стержня	Диаметры		Допуски на диаметр стержня
резьбы	стержня		резьбы	стержня
Резьба с крупным шагом
3	2,94	-0,06	12	11,88	-0,12
3,5	3,42	-0,08	16	15,88	-0,12
4	3,92	-0,08	18	17,88	-0,12
4,5	4,42	-0,08	20	19,86	-0,14
5	4,92	-0,08	22	21,86	-0,14
6	5,92	-0,08	24	23,86	-0,14
7	6,9	-0,1	27	26,86	-0,14
8	7,9	-0,1	30	29,86	-0,14
9	8,9	-0,1	33	32,83	-0,17
10	9,9	-0,1	36	35,83	-0,17
11	10,88	-0,12	39	38,83	-0,17
Резьба с мелким шагом
4	3,96	-0,08	24	23,93	-0,14
4,5	4,46	-0,08	25	24,93	-0,14
5	4,96	-0,08	26	25,93	-0,14
6	5,96	-0,08	27	26,93	-0,14
7	6,95	-0,1	28	27,93	-0,14
8	7,95	-0,1	30	29,93	-0,14
9	8,95	-0,1	32	31,92	-0,17
10	9,95	-0,1	33	32,92	-0,17
11	10,94	-0,12	35	34,92	-0,17
12	11,94	-0,12	36	35,92	-0,17
14	13,94	-0,12	38	37,92	-0,17
15	14,94	-0,12	39	38,92	-0,17
16	15,94	-0,12	40	39,92	-0,17
17	16,94	-0,12	42	41,92	-0,17
18	17,94	-0,12	45	44,92	-0,17
20	19,93	-0,14	48	47,92	-0,17
22	21,93	-0,14	50	49,92	-0,17

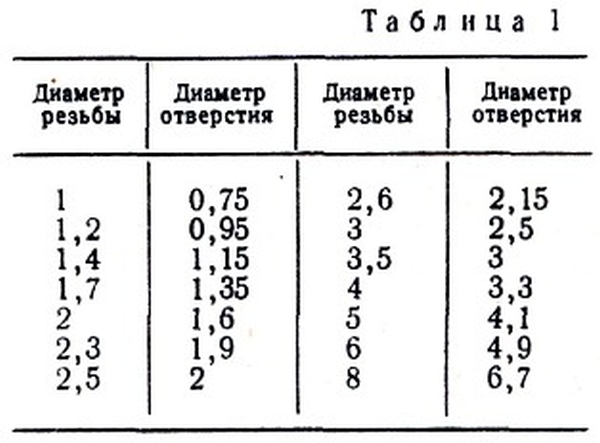

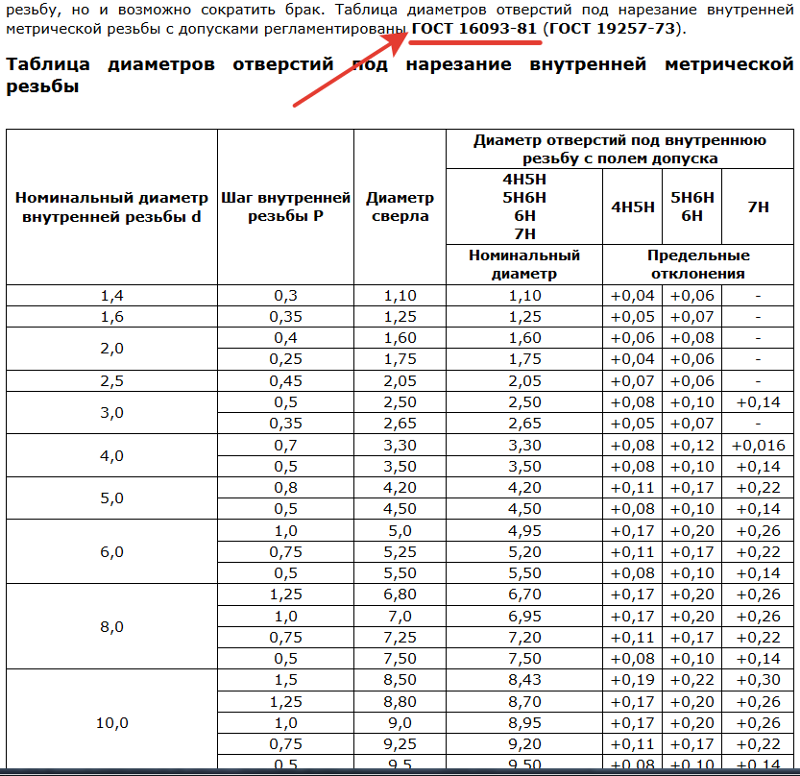

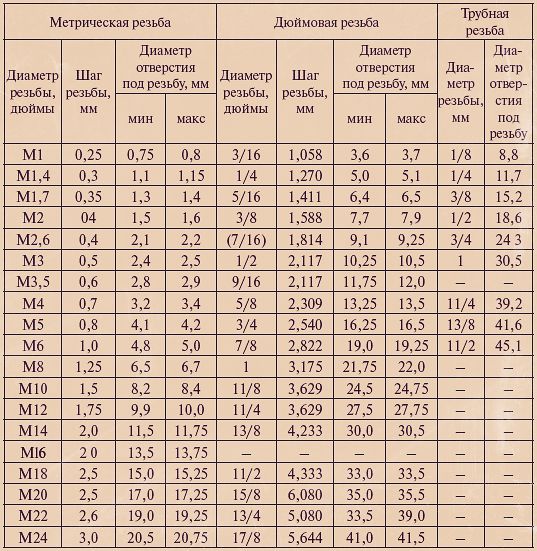

Таблица 2. Диаметры сверл для высверливания отверстий при нарезке внутренней метрической резьбы

Наружный диаметр резьбы, мм	Диаметр сверла (мм) для
	Чугуна, бронзы	Стали, латуни
1	0,75	0,75
1,2	0,95	0,95
1,6	1,3	1,3
2	1,6	1,6
2,5	2,2	2,2
3	2,5	2,5
3,5	2,9	2,9
4	3,3	3,3
5	4,1	4,2
6	4,9	5
7	5,9	6
8	6,6	6,7
9	7,7	7,7
10	8,3	8,4

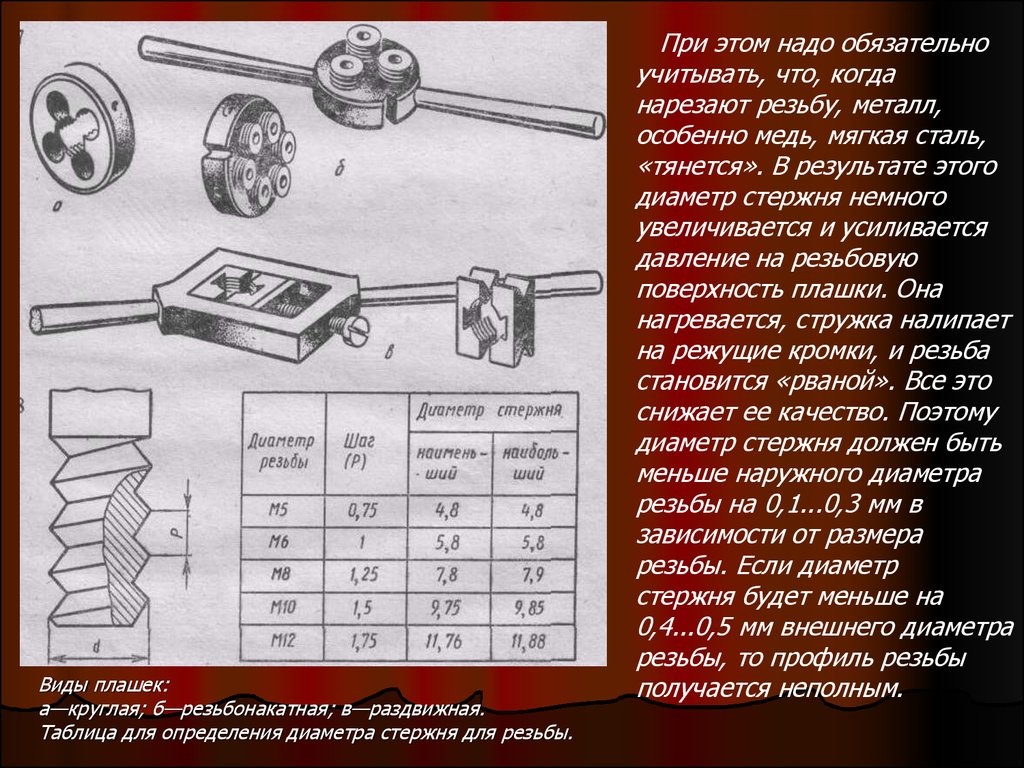

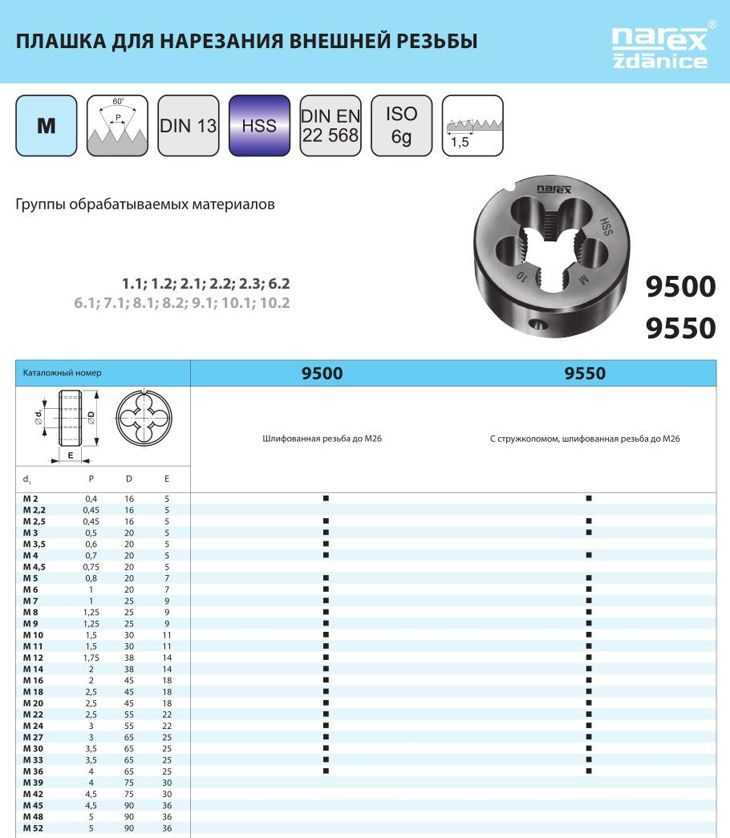

Размер стержня для нарезания резьбы на плашке

Меню калькулятора Спецификация резьбы: Примеры: #10-32 10-32 В Пронумерованная резьба машинного винта (от № 1 до № 12) 1/4-20 1/4″-20 0,25-20 В Дробная резьба UNC (от 1/4 до 1 дюйма) 1/2-20 1/2″-20 0,5-20 В Дробная резьба UNF (от 1/4 до 1 дюйма) М6 М6х1 6×1 мм Метрическая крупная резьба (от M1 до M22) M6x0,75 M6x. 75 6x.75 6мм х.75 мм Мелкая метрическая резьба (от M1 до M22) 0,255-40 .255-40 0,255″-40 В Нестандартная резьба (от 0,06 до 1,0 дюйма)   Уменьшение размера стержня, на который вы хотите нарезать резьбу, с помощью матрицы облегчает запуск матрицы, , но настоящий секрет заключается в добавлении фаски под углом 30° к концу стержня. Размер заготовки штампа — это основной диаметр минус 10% шага. Это примерно то же самое, что и обычные болты. ПРЕДЛОЖЕНИЕ НЕДЕЛИ 199,95 $ Дополнительная информация Комплект удлинения кровати 16 дюймов Комплект для переоборудования сплошной колонны, мини-мельница HiTorque Преобразует мини-мельницу с наклонной колонной HiTorque в версию со сплошной колонной. Может использоваться на других мини-мельницах (см. советы Криса) 259,95 $ Больше таких продуктов Поворотный стол, 4-дюймовое цифровое считывающее устройство с задней бабкой, разделительной пластиной и 3-кулачковым токарным патроном Полный поворотный стол и делительное решение Включает 4-дюймовый поворотный стол, ныряющую пластину, заднюю бабку и 3-дюймовый 3-кулачковый патрон В комплект также входят стопорные зажимы и гайки с Т-образным пазом Задняя бабка регулируется по высоте 2 Центральное отверстие с конусом Морзе 668,95 $ Больше таких продуктов Сверлильный станок, 10-дюймовый настольный, 12-скоростной Настольный сверлильный станок 10″ Swing 12 скоростей от 300 до 2900 Шпиндель с конусом Морзе #2 Сверлильный патрон 1/2″ 159,95 $ Больше таких продуктов

Полное руководство по резьбовому стержню

Наше руководство по резьбовому стержню описывает его использование, типы, размеры, характеристики, грузоподъемность, материалы и многое другое.

Это экспертное руководство по винтовым стержням и резьбовым стержневым шпилькам разработано, чтобы точно объяснить, что такое резьбовой стержень. Мы также расскажем, как он используется, какие типы и размеры доступны, из каких материалов он обычно изготавливается, как резать и работать с резьбовым стержнем.

Что такое резьбовой стержень?

Резьбовой стержень, также известный как резьбовой стержень, резьбовая шпилька или винтовой стержень, является распространенным типом крепежа. Он используется почти так же, как очень длинный толстый болт или винт. Нарезка резьбового стержня может проходить по всей длине шпильки (с полной резьбой) или частично с обоих концов.

Резьбовые стержни и шпильки широко используются везде, где требуется крепеж большей длины и жесткости для соединения двух предметов вместе. Они часто используются для скрепления деревянных или металлических предметов или используются для придания дополнительной прочности конструкциям, поддерживаемым бетоном и другими материалами. Резьба позволяет легко прикрепить гайки и другие крепления к стержню по мере необходимости.

Вы найдете широкий выбор размеров, размеров и грузоподъемности, подходящих для всех видов работ. Некоторые разновидности могут иметь прорезь для привода на одном конце, что упрощает их установку, хотя у большинства шпилек нет головки, как у большинства болтов и винтов.

Просмотреть все Резьбовой стержень

Для чего используется резьбовой стержень?

В качестве популярного подтипа крепежных изделий и креплений резьбовой стержень используется во многих и разнообразных областях. Они обычно используются в профессиональных строительных работах, ремонте и техническом обслуживании, производстве и переработке, а также в различных других сложных промышленных приложениях.

К отраслям, наиболее часто связанным с регулярным использованием шпилек с резьбой, относятся:

• Строительство
• Сборка и ремонт автомобилей
• Производственные, производственные и перерабатывающие предприятия
• Электромонтаж
• Сантехника и подрядные работы
• Использование в сельском хозяйстве
• Обслуживание установки
• Медицинское оборудование
• Морское применение и машиностроение

Одна из причин, по которой часто используется резьбовой стержень из стали и нержавеющей стали, заключается в том, что он, как правило, дешев, с ним легко работать, а также аккуратно и аккуратно устанавливать. Однако сталь подвергается коррозии при использовании на открытом воздухе. Нержавеющая сталь марки 316 устойчива к коррозии, что делает ее лучшим материалом для использования на открытом воздухе и в морской среде. Это также подходящий выбор для крепления и закрепления материалов в широком диапазоне влажных, влажных или неблагоприятных условий окружающей среды.

Типы и характеристики резьбовых стержней

Существует несколько стандартных типов резьбовых стержней, каждый из которых имеет свой собственный набор характеристик, особенностей и функций. Некоторые из наиболее широко используемых разновидностей шпилек включают:

Шпильки с полной резьбой

Они имеют резьбу, проходящую по всей длине стержня, что позволяет гайкам и другим креплениям полностью соединяться в любой точке стержня.

Купить Стержень с полной резьбой

Стержень с двухсторонней резьбой или двухсторонний стержень с резьбой

Они имеют длину резьбы на обоих концах шпильки, но не имеют резьбы прямо по центру. Резьбовые сегменты имеют одинаковую длину на обоих концах.

Резьбовая шпилька

Она похожа на двухстороннюю шпильку, но резьбовая часть на одном конце длиннее, чем на другом.

Полый стержень с резьбой

Этот тип является полым по всей длине шпильки с отверстиями на каждом конце. Это позволяет кабелям и другим компонентам проходить через корпус стержня, например, при использовании для крепления осветительного прибора.

Стержень с мелкой резьбой или стержень с мелкой резьбой

Этот термин обычно применяется к шипам, резьба которых тоньше и ближе друг к другу, чем у стандартных или крупных разновидностей. Это может быть преимуществом в местах установки, подверженных вибрации, что снижает вероятность того, что стержень начнет выходить наружу. Мелкая резьба также обеспечивает большую прочность на растяжение и сдвиг, чем грубая резьба.

Соединители с резьбовым стержнем

Соединитель с резьбовым стержнем представляет собой тип крепления, который очень похож на удлиненную гайку. Они имеют резьбу на внутренних стенках и могут быть закреплены на винтовом стержне так же, как стандартная гайка.

Соединительная муфта с резьбовым стержнем (иногда называемая концевым фитингом с резьбовым стержнем) располагается таким образом, что один конец шпильки вставляется примерно наполовину в крепление. Затем конец второй части винтового стержня вставляется в отверстие на другом конце соединителя, после чего две части надежно соединяются и удлиняются.

Подвески с резьбовым стержнем

Подвеска с резьбовым стержнем часто используется в установках, где сам стержень должен быть подвешен под твердой деревянной или каменной поверхностью, а не проходить сквозь нее. Бетонные потолки и полые полы являются обычными примерами мест, в которых может использоваться система подвесных кронштейнов с резьбовыми стержнями.

Эти подвески работают как вставные анкерные точки и вбиваются в поверхность, под которой должен висеть стержень. На другом конце от наконечников для нарезания резьбы они обычно имеют ввинчиваемое или зажимное крепление, которое служит точкой крепления или фланцем для самого резьбового стержня.

Большинство подвесок с резьбовым стержнем являются саморезами, хотя для легких условий эксплуатации также доступен ряд защелкивающихся версий.

Купить подвески с резьбовым стержнем

Как использовать резьбовой стержень

Использование резьбового стержня просто для тех, кто ранее работал с различными типами больших винтов и болтов , особенно болтов с квадратным подголовком. Стад-бар работает так же, как и многие типы стандартных болтов, с небольшими отличиями.

Во-первых, резьбовой стержень обычно выбирают в тех случаях, когда требуемая длина намного превышает длину большинства обычных винтов или болтов. Нет ничего необычного в том, что резьбовой стержень длиной 2 фута или 3 фута используется в тяжелых условиях или в конструкциях. При покупке винтовых стержней, как правило, широко доступны гораздо более толстые калибры, чем даже самые большие коммерческие анкерные болты.

В то время как большинство болтов имеют резьбу только на одном конце, настоящий резьбовой стержень чаще имеет резьбу по всей длине или на обоих концах. В отличие от болтов, необходимые секции резьбового стержня обычно вырезаются по размеру из более длинного куска, а это означает, что в большинстве случаев резьбовой стержень не будет иметь головки для более легкого забивания или забивания секции.

Помимо этих отличий, фактический способ установки стержня с резьбой очень похож на способ установки болта или винта. Точный пошаговый метод установки резьбового стержня в качестве анкера или штифта будет зависеть от материала, в который вы его вбиваете. Для определенных материалов, таких как бетон и каменная кладка, вам обычно потребуется использовать перфоратор и клейкий анкер какой-либо формы, а также сам стержень.

Как отрезать резьбовой стержень

При работе с резьбовым стержнем и шпилькой всегда полезно знать, как аккуратно и безопасно отрезать резьбовой стержень до необходимой длины. Лучше всего это сделать с помощью специального резака для резьбовых стержней.

Они могут быть как ручными, так и механическими. В ручных версиях (с ручным управлением), как правило, используются губки с лезвиями, которые часто можно менять местами, чтобы аккуратно прорезать шпильки различной толщины. Версии с электроприводом чаще полагаются на какую-либо форму вращающегося диска, чтобы делать аккуратные разрезы. Резьбовой стержень также можно обрезать по длине на торцовочная пила или отрезная пила, при условии, что установлен подходящий диск для резки металла.

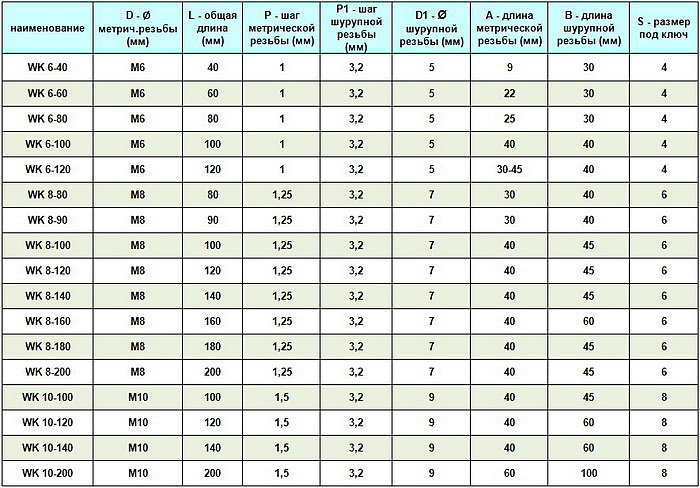

Размеры резьбовых стержней

Некоторые распространенные размеры резьбовых стержней (размер резьбы, длина и толщина) перечислены ниже. После покупки вам может понадобиться обрезать стержень с резьбой до нужной длины для конкретных проектов — стандартные длины для покупки стержня с резьбой в Интернете включают секции 3, 6, 10 и 12 футов.

Некоторые из наиболее распространенных размеров для покупки резьбового стержня в Интернете включают:

• Резьбовой стержень M10
• Резьбовой стержень M3
• Резьбовой стержень M12
• Резьбовой стержень M4
• Стержень с резьбой M25
• Резьбовой стержень M8 2 м
• Резьбовой стержень M16 x 1,5
• Резьбовой стержень m16
• Резьбовой стержень M24
• Большой резьбовой стержень
• Резьбовой стержень M10, прочность на растяжение
• Резьбовой стержень M19
• Резьбовой стержень большого диаметра
• Резьбовой стержень M9
• Стержень с резьбой 24 мм
• Резьбовой стержень 7 мм
• 12 мм сплошная резьба
• Резьбовой стержень 4 мм

Размер резьбового стержня М (метрический) относится к стандартному диаметру и обычно присутствует на большинстве крепежных элементов и фиксаторов шпилек в Великобритании.

Размер резьбы (число резьбы и шаг резьбы)

Шаг резьбы представляет собой расстояние, измеренное из стороны в сторону, между любыми двумя вершинами резьбы (самая широкая часть резьбы, выступающая наружу от сердцевины стержня). ).

Меньший шаг резьбы означает большее количество витков, поскольку резьбы физически расположены ближе друг к другу. Количество витков относится к количеству гребней на данном участке стержня и измеряется в TPI (количества витков на дюйм).

Обратите внимание, что резьба на винтовом стержне может быть нарезана как в правостороннем порядке (стандартное закручивание по часовой стрелке), так и в левостороннем варианте.

Threaded Rod Sizes Chart

This chart shows common metric thread sizes:

9999922 M6

Thread Size	Major Diameter	Thread Pitch (mm)	Размер сверла для нарезания резьбы
M3	3	0. 5	2.5
M4	4	0.7	3.3
M5	5	0,8	4,2
M6	6 9922 M6	6	1	5
M8	8	1.25	5.8
M10	10	1.5	8.5
M12	12	1,75	10,2
M16
M16
M16
M16
M16 0022	16	2	14
M20	20	2. 5	17.5

Threaded Rod Load Chart

The На приведенной ниже диаграмме показаны типичные минимальные допустимые нагрузки для стальных резьбовых стержней различных размеров. Обратите внимание, что минимальная пробная нагрузка рассчитана для резьбового стержня класса прочности 4.6.

922 M5

000

000

000

000

000

000

000

000

0009009

009

9922

2

M5

Thread Size	Stress Area (mm²)	Minimum Proof Load (kg)
M3	5	112
M4	8,8	204
M5	14.2
14.2
14000	14000929922
	326
M6	20. 1	459
M8	36.6	836
M10	58	1335
M12	84.3	937
M16
M16 0009	157	3598
M20	245	5617 9009

111111111111112E MATERALICELE

1111111112EMED

111112EMED

1111111111111111112EMED

1111111111111112EMED. на различные факторы. Обычно они включают в себя то, что вам нужно от шпильки, среду, в которой она будет установлена, и типы материалов, которые будет закреплять анкерный штифт.

Обратите внимание, что вам также необходимо четко осознавать несущие свойства и требования, которым анкеры, используемые в вашем проекте, должны соответствовать или превосходить их.
