Содержание

Устройство и схема переключения. Замена масла…

Рубрика: УАЗ

  • Назначение узла
  • Устройство раздатки УАЗ 469
  • Корпус РК Механизм привода
  • Механизм управления
  • Схема переключения раздатки УАЗ 469
  • Обслуживание раздатки
  • Процесс замены масла в раздатке Уаз 469
  • Техника безопасности при выполнении работ

    • Модели Ульяновского автомобильного завода отличаются проходимостью на бездорожье. Раздатка УАЗ повышает показатели проходимости машины и позволяет передвигаться по покрытиям разного качества. На УАЗ 469 включение раздаточной коробки осуществляется механически из салона автомобиля.

    Назначение узла

    Раздаточная коробка УАЗ 469 используется для включения полного привода. Механизм двухступенчатый. Это позволяет увеличить диапазон скоростей для движения вперед и назад в два раза. Понижение крутящего момента при движении по бездорожью снижает степень пробуксовывания колес.

    УАЗ 469 имеет постоянно включенный задний мост. Передний мост подключаемый. Его включение предусмотрено производителем для движения по покрытию низкого качества.

    ВАЖНО: Запрещается использовать автомобиль с постоянно включенной передней осью при езде по качественному дорожному покрытию. Несоблюдения этого правила приведет к повреждению комплектующих раздаточной коробки или заклиниванию вращающихся частей.

    Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

    В разные периоды времени на автомобилях Уаз устанавливались четырех и пятиступенчатые коробки передач нескольких типов от разных производителей. Производства , с 1992 года ОАО Автодеталь-Сервис (АДС), город Ульяновск : четырехступенчатая с синхронизаторами на III и IV передачах, четырехступенчатая и пятиступенчатая с синхронизаторами на всех передачах переднего хода.

    Производства ОАО АМЗ, город Арзамас : пятиступенчатая, полностью синхронизированная. ОАО АДС под торговой маркой EXPERT, изготовленная в Китае : пятиступенчатая полностью синхронизированная. И производства HYUNDAI DYMOS, Корея : пятиступенчатая синхронизированная на всех передачах переднего хода.

    Четырех и пятиступенчатые коробки передач Уаз производства или ОАО АДС.

    Четырехступенчатая полусинхронизированная коробка передач до 1989 года была основной для всего модельного ряда автомобилей Уаз. В 1989 году появилась новая полностью синхронизированная четырехступенчатая коробка передач и некоторое время обе этих коробки выпускались вместе.

    Первая коробка отличалась более грузовым подбором передаточных чисел и считалось, что у нее выше надежность за счет меньшего числа деталей. Различить эти коробки передач можно было по следующему признаку : у полусинхронизированной ход рычага при включении первой передачи в два раза длинее, чем для остальных передач, у синхронизированной ход рычага при включении всех передач почти одинаков.

    Четырехступенчатая полностью синхронизированная коробка передач ОАО АДС производилась в следующих исполнениях :

    — 0469-00-1700010-10 : под четырех точечное крепление для легкового модельного ряда семейства Уаз-469, диаметр шлица вала 35 мм. — 3151-26-1700010-00 : под четырех точечное крепление для легкового модельного ряда семейства Уаз-3151, диаметр шлица вала 29 мм. — 3151-90-1700010-00 : под трех или четырех точечное крепление, для легкового модельного ряда семейства Уаз-3151 и Уаз Хантер, диаметр шлица вала 29 мм. — 3160-00-1700010-00 : под трех или четырех точечное крепление, для легкового модельного ряда семейства Уаз-3160, Уаз-3162 и Уаз Хантер, диаметр шлица вала 29 мм. — 0452-00-1700010-11 : под четырех точечное крепление для грузопассажирского модельного ряда семейства Уаз-452, диаметр шлица вала 35 мм. — 3909-00-1700010-01 : под трех точечное крепление для грузопассажирского модельного ряда семейства Уаз-3741, диаметр шлица вала 29 мм.

    Несколько позже, на базе полностью синхронизированной четырехступенчатой коробки передач была сделана пятиступеначатая, особо менять ничего в конструкции не стали, а просто к задней стенке картера четырехступки болтами прикрепили картер V передачи. Более подробнее обо всех этих коробках передач в материале по ссылке.

    Пятиступенчатая коробка передач Уаз, производства ОАО Арзамасский машиностроительный завод (АМЗ), город Арзамас.

    Механическая пятиступенчатая коробка передач производства ОАО АМЗ для автомобилей Уаз имела каталожный номер 31606-1700010 и отличалась своеобразным алгоритмом переключения передач : задняя передача находилась там, где обычно находится вторая, а четвертая на месте задней. Считалось, что такое расположение задней передачи напротив первой, должно облегчить действия водителя при вызволении застрявшего автомобиля способом в раскачку.

    Устанавливалась на автомобили семейства Уаз-3160, Уаз-3162 и до 2006 года на Уаз Хантер. Передаточные числа пятиступенчатой коробки передач ОАО АМЗ : I передача — 3.62, II передача — 2.59, III передача — 1.52, IV передача — 1.00, V передача — 0.86, задний ход — 3.85. Диаметр шлица вала 29 мм.

    Пятиступенчатая коробка передач ADS-BGW EXPERT от ОАО Автодеталь-Сервис, китайского производства.

    По заказу ОАО Автодеталь-Сервис в Китае на заводе компании Beijing Gear Works было налажено производство новой полностью синхронизированной пятиступенчатой коробки под маркой ADS-BGW EXPERT, с конструкцией отличной от старой пятиступенчатой коробки с приставным картером пятой передачи.

    Передаточные числа ADS-BGW : I передача — 3.83, II передача — 2.167, III передача — 1.292, IV передача — 1.00, V передача — 0.795, задний ход — 3.52. Масса — 48 кг. Коробка производилась в следующих исполнениях :

    — 3181-00-1700010-00 : под трех или четырех точечное крепление, для легкового модельного ряда семейства Уаз Хантер, диаметр шлица вала 29 мм. — 3182-00-1700010-00 : под трех или четырех точечное крепление, для грузопассажирского модельного ряда семейства Уаз-3741, диаметр шлица вала 29 мм.

    Во второй половине 2015 года ОАО Автодеталь-Сервис была объявлена банкротом и поэтому выпуск четырех и пятиступенчатых коробок передач ее производства для автомобилей Уаз по понятным причинам был прекращен.

    Пятиступенчатая коробка передач DYMOS T032E от HYUNDAI DYMOS, корейского производства.

    Трехвальная пятиступенчатая коробка передач DYMOS T032E имеет передаточные числа : I передача — 4.155, II передача — 2.265, III передача — 1.428, IV передача — 1.00, V передача — 0.88, задний ход — 3.827. Масса коробки — 48 кг.

    Устанавливается на автомобили семейства Уаз Патриот с самого начала их производства в 2005 году и на автомобили семейства Уаз Хантер с 2006 года. Первая передача этой коробки является самой «грузовой» среди первых передач всех коробок, когда-либо устанавливаемых на Уаз. Каталожный номер 3163-1700010, также существует исполнение 3163-10-1700010 для автомобилей Уаз Патриот с дизельным двигателем IVECO.

    Источник

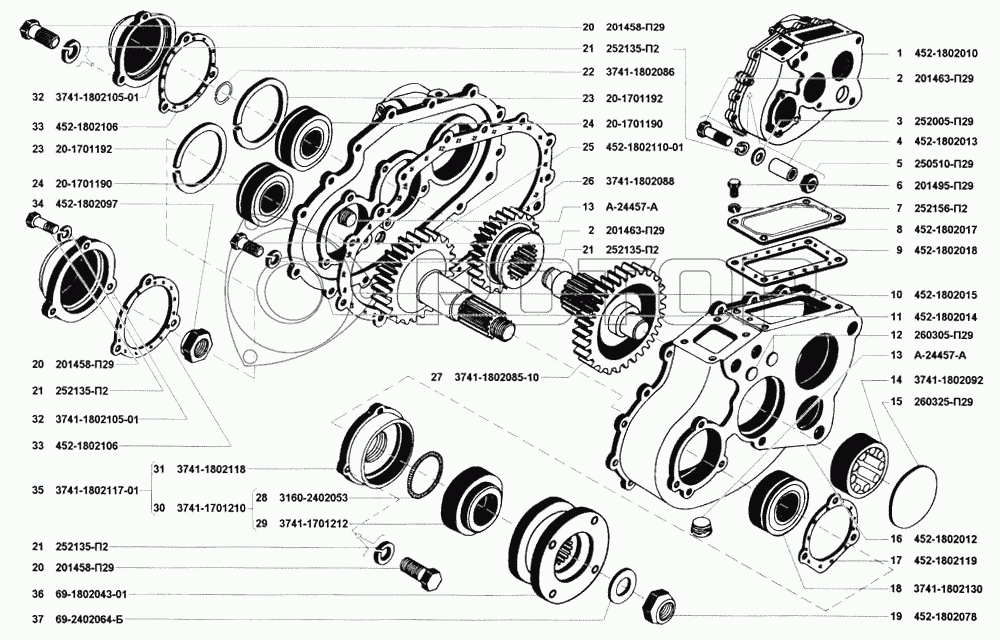

    Устройство раздатки УАЗ 469

    Раздатка жестко крепится на задней части корпуса коробки переключения передач. Задняя часть раздаточной коробки оснащена стояночным тормозом. Он выполнен в виде барабана и колодок с фрикционными накладками.

    При включении стояночного тормоза разжимное устройство прижимает колодки к барабану, блокируя вращение карданного вала заднего моста. После отпускания рычага стояночного тормоза колодки движутся в обратном направлении под действием силовых пружин. Так же можете прочитать про УАЗ «Карго».

    Самоотключение понижающей передачи в косозубой раздаточной коробке под нагрузкой.

    Так как принципиально схема подключения понижающей передачи не поменялась, то этот конструктивный недостаток перешел к косозубой раздатке по наследству от прямозубой, более подробно о нем в этом материале.

    И только в 2008 году, почти через три года после начала выпуска Уаз Патриот, автозавод несколько модернизировал сам механизм переключения передач раздаточной коробки. Плюс добавил в его конструкцию пластину с пружиной которые гасили колебания рычага переключения и подтягивали его к корпусу коробки. После этих доработок ситуация с самопроизвольным отключением пониженной передачи несколько улучшилась, но сама проблема полностью не исчезла.

    На нашем сайте доступны для заказа косозубые раздаточные коробки с стандартным и увеличенным числом понижающей передачи:

    Установка РК УАЗ, с увеличенным числом понижающей передачи позволяет

    Качество деталей РК

    Данная марка стали используется для изготовления деталей, работающих под действием ударных нагрузок, от которых требуется повышенная прочность, высокая поверхностная твердость и вязкость сердцевины. Применение данной марки стали даёт высокие показатели изгибной и контактной выносливости зубьев. Простыми словами: детали из данной марки стали, пройдя определённый процесс обработки, прочны, выносливы и тверды, но при этом способны поглощать механическую энергию в процессе деформации и разрушения под действием ударной нагрузки, т.е. не разрушаться.

    Также мы можем доработать вашу РК комплектом понижающих шестерен. Стоимость работы 5 000 руб + расходы на пересылку.

    Источник

    Корпус РК

    Корпус раздаточной коробки состоит из двух частей. Во избежание утечки смазочного материала в месте соединения части герметизированы прокладками. На валах, выходящих из герметичного корпуса, установлены сальники. Они предотвращают вытекание смазки при движении автомобиля.

    СПРАВКА: Под нагрузкой смазка и детали РК нагреваются. Во избежание нарушения герметичности корпуса производитель оборудовал его дыхательным клапаном. Устройство обеспечивает сообщение полости устройства с атмосферой.

    Механизм привода

    Механизм РК состоит из:

    • Вала задней оси. Жестко соединяется с задним карданным валом автомобиля. Установлен на подшипниках шарикового типа. Они позволяют валу свободно вращаться;
    • Вала передней оси. Приводит в действие передний карданный вал. Крепится при помощи гайки;
    • Промежуточного вала. Необходим для включения переднего моста или пониженной передачи;
    • Вилки переключения. Используются для передвижения шестерен при включении/выключении переднего моста и для понижения передачи. Движение вилок осуществляется по специализированным штокам. Каждая вилка оснащена фиксирующим механизмом, исключающим самопроизвольное передвижение изделия по штоку.

    Причины и устранение неполадок

    Устройство коробки УАЗ, надёжное, безотказное и живучее. Однако, в технике случаются неполадки, возникшие по причине ошибок в использовании и нарушении установленного регламента.

    Источник и симптомыЧто делать
    Превышение уровня допустимого гула работающего устройства
    Стирание зубцов шестерёнок коробки.Поменяйте стертые изделия коробки.
    Слабый крепёж раздатки к коробке, или снижение фиксации крышек подшипников.Затяните крепёж, в случае повторения симптома демонтируйте изделие, и ликвидируйте дефект.
    Износились подшипники.Поменяйте стертые элементы.
    Насыщение рабочей жидкости продуктами износа коробки.Демонтируйте поддон, помойте, смените масло.
    Несоответствие используемого масла, низкая степень заполнения жидкостью.Смените рабочую жидкость, установите нужный уровень.
    Проведение ремонта по замене шестерёнок, без подбора изделия на минимизацию шума.Проверьте шестерёнки на шум, поменяйте на требуемые.
    Переключение ступеней затруднительно
    Разный износ колёс.Поменяйте на колёса с равнозначным протектором, выровняйте внутренний напор.
    Сочленения продольных выступов главного и вала посредника заедают.Отшлифуйте места с заусеницами, если не помогло, смените элементы.
    Ведущая шестерёнка имеет повреждения на зубцах маленького венца. Погнут стержень переключающей вилки.Отшлифуйте места повреждений, выправите стержень, если не помогло, смените элемент.
    Переключающие штоки заедают на оси.Разъедините детали, почистите оси и патрубки, покройте смазкой, соедините изделие снова.
    Самопроизвольное выключение скорости
    Стирание зубов шестерёнок коробки.Поменяйте стертые изделия коробки.
    Износились подшипники коробки.Поменяйте изношенные элементы коробки.
    Большой промежуток в сочленении вала и шестерёнки.Выберете шестерёнку по размеру продольных выступов.
    Передача не в состоянии включаться, поскольку погнут механизм, или повреждения на шестерёнках и цилиндрах.Исправьте погнутость, зашлифуйте повреждения или смените элементы.
    Слабая работа фиксирующего механизма, потеря упругости пружинного механизма, потёртость.Смените стёртые элементы.
    Утечка рабочей жидкости
    Нарушение целостности уплотнительных элементов поддона, крышек подшипника, сочленения раздатки с коробкой передач.Смените уплотняющие элементы.
    Слабый крепёж крышки, подшипника, поддона, сочленений.Затяните соединения.
    Нарушение целостности манжет валов.Смените повреждённый элемент.
    Нарушение целостности поддона, крышки.Смените повреждённый элемент.
    Выпадают или нарушены заглушки стержней включения, выключения, заглушки переднего подшипника срединного вала.Поменяйте заглушки.
    Повреждены подшипники
    Нет, или маленькое количество смазки.Поменяйте или долейте жидкость.
    Снос сепараторов и колец подшипника из-за абразива.Поменяйте элементы, демонтируйте и помойте поддон, поменяйте рабочую жидкость.
    Чрезмерное трение подшипника валов.Разъедините элемент, почистите изделие, покройте смазкой перед сборкой.

    Схема переключения раздатки УАЗ 469

    Управление раздаточным механизмом осуществляется дистанционно из салона автомобиля. включение пониженной передачи или переднего моста принудительное. Осуществляется при помощи рычагов, установленных рядом с органом управления механической коробкой переключения передач.

    Управление приводом передней оси осуществляется правым рычагом (по ходу движения автомобиля). для включения привода водитель переводит рычаг в крайнее переднее положение. Для отключения рычаг передвигается в обратном направлении. Управление передней осью выполняется при выключенной муфте сцепления.

    Левый рычаг служит для понижения передачи крутящего момента. Орган управления имеет три фиксированных положения:

    1. Прямая. Рычаг находится в крайнем переднем положении. При этом раздаточная коробка не изменяет передаточное число от КПП;
    2. Нейтраль. Рычаг устанавливается в центральное положение. Крутящий момент не передается к ведущим осям автомобиля;
    3. Понижающая. Переключение органа управления осуществляется в крайнее заднее положение. Механизм раздаточной коробки понижает крутящий момент.

    ВНИМАНИЕ: Раздатка УАЗ 469 схема переключения, которой приведена выше, оборудована блокировкой от непроизвольного включения понижающей передачи. Блокировка выполнена в виде шарикового фиксатора, не позволяющего включить пониженную передачу без привода переднего моста.

    Кулиса КПП: что это такое, признаки износа, как отрегулировать самостоятельно

    Не все автовладельцы знают, как называется та или иная деталь в их автомобиле. В данном случае речь идет не только о механизмах, «спрятанных» в двигателе, но и об устройствах, с которыми они взаимодействуют буквально каждый день. Одной из таких деталей является рычаг переключения передач.

    Примечание: Название «качалка» не является официальным названием этого механизма, но оно общепринято. Фактически, эта часть называется приводным звеном управления коробкой передач.

    Признаки износа кулисы КПП

    Водитель должен обращать внимание на возможные неисправности узлов автомобиля, в том числе знать характерные признаки износа шибера переключения передач, чтобы своевременно принять меры по его замене. Несмотря на то, что механизм достаточно надежен, следует знать следующие «симптомы» его скорой поломки:

    Процесс замены масла в раздатке Уаз 469

    Перед началом работ необходимо прогреть трансмиссию. Для этого на автомобиле проехать от 2 до 4 километров. При нагреве вязкость масла снижается и будет проще слить его из картера.

    Замена масла в раздатке УАЗ 469 осуществляется в определенной последовательности:

    • Установить транспортное средство на яму, эстакаду или подъемник. Некоторые автомобилисты предпочитают проводить процедуру лежа под автомобилем на специализированном поддоне;
    • Очистить масляные потеки и загрязнения в области сливного и заливного отверстия. Используется металлическая щетка;
    • Демонтировать заглушку заливного отверстия. Необходимо для исключения возникновения вакуума в картере при сливе жидкости;
    • Подставить емкость для сбора отработанной смазки под сливное отверстие. Емкость должна иметь объем, достаточный для сбора отработанной жидкости. Лучше подобрать сосуд с широкой горловиной. Подойдет ведро или обрезанная пластиковая канистра;
    • Демонтировать заглушку сливного отверстия. Во избежание падения пробки в сосуд для отработанного масла, необходимо крепко удерживать ее;
    • Дождаться полного стекания жидкости из картера;
    • Очистить сливную и заливную заглушку от загрязнений и металлических частиц;
    • Установить пробку сливного отверстия;
    • Залить новую смазку при помощи специализированных приспособлений. Используются шприцы или нагнетатели;
    • Установить пробку заливного отверстия.

    СПРАВКА: При проведении процедуры замены масла на УАЗ 469 рекомендуется проверить работоспособность дыхательного клапана (сапуна). Нарушение работоспособности изделия может привести к разгерметизации картера.

    После замены необходимо устранить потеки масла, образовавшиеся при проведении работ. Для этого используется ветошь.

    Техника безопасности при выполнении работ

    Во избежание получения травм при замене масла в раздатке необходимо:

    1. Установить противооткатные башмаки под колеса автомобиля. Это исключит самопроизвольное прокатывание авто;
    2. При демонтаже сливной пробки необходимо находится на расстоянии от раздатки. Горячее масло из раздаточной коробки при попадании на кожу может стать причиной ожога;
    3. Для защиты глаз и кожи необходимо использовать средства индивидуальной защиты, такие как перчатки и очки.

    Из вышеперечисленного следует, что раздатка УАЗ 469 необходима для повышения показателей проходимости на бездорожье. Конструкция РК позволяет подключать переднюю ось и понижать крутящий момент от коробки переключения передач. Для нормальной работы необходимо регулярно обслуживать узел.

    Раздатка на автомобиле УАЗ – особенности и принцип работы

    Для чего нужна раздатка на внедорожниках

    Раздаточная коробка УАЗ и любого другого внедорожника нужна для обеспечения машине возможности эффективно ездить по бездорожью, пересеченной местности и по плохим проселочным дорогам и грунтовкам.

    С помощью РК водитель может уменьшить крутящий момент колес во время преодоления особенно сложных участков. Такие действия позволяют существенно снизить уровень пробуксовки даже в самых сложных условиях, в том числе, при застревании в заболоченной местности.

    Раздатка УАЗ – функциональное изделие, ценность которого понятная практически всем автовладельцам. Эта деталь:

    • повышает проходимость;
    • улучшает управляемость транспортного средства;
    • увеличивает маневренность;
    • делает машину универсальной, способной хорошо показать себя в любом путешествии.

    Обычно внедорожник едет на заднем мосту (он ведущий), а на передний крутящий момент от двигателя не передается. Однако, если водителю предстоит преодолеть непростой участок, он может сделать ведущими оба моста.

    Устройство раздаточной коробки УАЗ таково, что использовать ее можно только при передвижении на сложных дорогах, по асфальту на двух мостах поездить не удастся, если не хочется платить за ремонт РК.

    Техника безопасности при выполнении работ

    Во избежание получения травм при замене масла в раздатке необходимо:

    1. Установить противооткатные башмаки под колеса автомобиля. Это исключит самопроизвольное прокатывание авто;
    2. При демонтаже сливной пробки необходимо находится на расстоянии от раздатки. Горячее масло из раздаточной коробки при попадании на кожу может стать причиной ожога;
    3. Для защиты глаз и кожи необходимо использовать средства индивидуальной защиты, такие как перчатки и очки.

    Из вышеперечисленного следует, что раздатка УАЗ 469 необходима для повышения показателей проходимости на бездорожье. Конструкция РК позволяет подключать переднюю ось и понижать крутящий момент от коробки переключения передач. Для нормальной работы необходимо регулярно обслуживать узел.

    Машины, выпускаемые на заводе в Ульяновске, относятся к технике с повышенной проходимостью, не случайно в комплектацию входит раздатка УАЗ. Механизм предназначен для распределения импульса кручения мотора к колёсам. Конструкция увеличивает количество передач коробки и момент при перемещении по бездорожью.

    Изначально, техника УАЗ, в это число входит и “Буханка“, разрабатывались для нужд армии. Вот почему трансмиссия проста, неприхотлива и требует минимального ухода. Благодаря таким качествам, машина пришлась по душе любителям охоты, рыбалки, туризма. Кроме того, транспорт подходит для перевозки грузов в условиях отсутствия дорог.

    Раздаточная коробка УАЗ-452 «Буханка»:

    Как работает устройство?

    Принципиально работа раздатки достаточно проста. Она в целом нужналишь для подключения/отключения мостов транспортного средства. Посредством межосевого дифференциала возможно изменение крутящего момента и его передача на переднюю и заднюю ось с равномерным или разделенным усилием на разные колеса.

    Схематично работу раздатки УАЗ «Буханка» можно изобразить следующим образом:

    • От коробки передач к ведущему валу идет вращение, передающееся через шестерни на промежуточный вал. В конструкции раздатки одна из шестерен промежуточного вала заблокирована с ведущим валом, потому вращательный эффект передается сразу.
    • На промежуточном валу предусмотрена подвижная шестеренка, передающая вращение на мост автомобиля посредством механизма управления.
    • Существует также межосевой дифференциал, который необходим для улучшения передачи и изменения крутящего момента. Он используется для снятия нагрузки при переключении и плавного перехода вращения.

    Восстановление работоспособности КПП

    Выявление дефектов в составляющих деталях возможно после полной разборки агрегата. Исходя из этого, в последствие, представляется возможным осуществить ремонт коробки УАЗ «Буханка»

    . Все составные части промываются в керосине и просушиваются.

    Это даст возможность более эффективно обнаружить какие-либо поломки и повреждения. На валы и картер необходимо обратить особое внимание. При каких-либо неисправностях, сколах и прочих повреждениях каждая составная часть заменяется на новую комплектующую.

    Разборка и монтаж

    Проведя ремонт коробки УАЗ «Буханка»

    , необходимо установить устройство на место в машину. Самый важное и ответственное действие – вмонтировать первичный вал в сцепление. Незначительными поступательными движениями, двигая КПП вверх-вниз, агрегат устанавливается на место.

    С левой стороны вставляются гроверы с гайками. Далее монтируется вилка сцепления и масленка шлицов. По завершению предыдущего действия нужно вставить привод спидометра и прочие детали. Далее закрепляется поперечина рамы и кронштейн глушителя, после чего происходит калибровка ручного тормозного механизма.

    Особенности работы раздатки на УАЗе

    Раздатка на УАЗ «Буханку» и другие модели Ульяновского завода включает несколько элементов. Она состоит из:

    • ведущего вала;
    • дифференциала;
    • блокировки дифференциала;
    • приводов задней/передней оси;
    • зубчатой и понижающей передач;

    Чтобы управлять раздаткой, в салон автомобиля выводятся специальные рычаги, позволяющие, не выходя на улицу управлять мостами: включить или выключить передний, включить оба одновременно и т. д.

    Важным элементом конструкции выступает картер с крышкой, который закрепляется на задней стенке КПП. Для центрирования в устройстве используется шариковый подшипник раздатки УАЗ.

    Картер с крышка связываются между собой штифтами и небольшими болтами. За раздаткой размещен механизм ручника. На подшипниках размещены: ведущий, промежуточный валы и валы, необходимые для одновременного привода обоих мостов.

    Метод борьбы с шумом косозубой раздаточной коробки УАЗ.

    Предлагаю еще один способ доработки раздатки (РК). Двигатель откапиталил, и, раз уж РК с КПП сняты, решил переделать ее (РК) в «бесшумную».

    Хотел вначале сточить зубья шестерни включения переднего моста (ПМ), но смущало то, что стачивать, судя по замерам, надо почти половину ширины зубьев. А я, например, езжу на охоту, тяжелое бездорожье в лесах не редкость и уменьшенные по ширине в два раза зубья шестерни ПМ явно не добавят надежности.

    Мысль о том, что шестерня ПМ может (или должна) расцепиться полностью, подсказал мне Андрей Малахов (г. Иваново), за что ему огромное спасибо. Но оказалось — не так все просто…

    Что надо сделать. Размеров, мной указанных в фотографиях, советую придерживаться достаточно точно. Но все равно не исключено, что придется подгонять по месту (качество отечественного автопрома).

    Естественно снять и разобрать РК. Все описано в «букваре».

    Срезать на промежуточном валу прилив, в который упирается (в нашем случае) шестерня включения ПМ.

    В итоге получим вал промежуточный доработанный.

    Сделать еще один пропил для шарика фиксатора на штоке вилки включения переднего моста (я делал «болгаркой»).

    Срезать «лишний» металл на поводке включения переднего моста.

    ОБЯЗАТЕЛЬНО доработать штоки включения переднего моста и включения прямой и понижающей передачи. Резьба необходима, т. к. штоки не должны вращаться вокруг оси. В нормальном механизме рычагов РК это вращение предотвращается формой поводков, а мы один уже «доработали», в результате он стал короче.

    Гайки на штоках хорошенько законтрить (накеринить резьбу), предварительно подсобрав их вместе с рычагами. В результате получим доработанный механизм переключения.

    Собираем все так же, по «букварю».

    Чтобы было понятно что в итоге натворили:

    Положение вилки переднего моста. Передок включен.

    Положение вилки переднего моста. Передок выкл., промежуточный вал вращается как обычно.

    Положение вилки переднего моста. Передок выкл., промежуточный вал не будет вращаться.

    Положение шестерни включения переднего моста. Передок вкл.

    Положение шестерни включения переднего моста. Передок выкл. , промежуточный вал вращается как обычно.

    Положение шестерни включения переднего моста. Передок выкл., промежуточный вал не будет вращаться.

    Плюсы и минусы: Плюсы 1. Не портим шестерню включения переднего моста, что положительно сказывается на надежности. К тому же торцы зубьев этой шестерни закруглены для более «легкого» захода в зацепление с валом переднего моста. 2. При желании можно отказаться (например, зимой) от доработанной схемы включения, просто установив штатный механизм рычагов РК. 3. Срезать металл на промежуточном валу гораздо проще. Хотя вал закален полностью, и один резец был испорчен (отпаялся). Подача жидкости в зону резки решает проблему. Попробуйте уговорить токаря, срезать на закаленной шестерне зубья резцом Их (резцов) может потребоваться некоторое количество. 4. У рычага включения переднего моста стало три положения. Можно включать «передок» на скорости при должной сноровке (но не советую).

    Минусы 1. Способ, возможно, более сложный (больше деталей). 2. Без токарных работ все равно не обойтись. 3. Из инструмента неплохо бы иметь углошлифовальную машинку (болгарку). 4. Масла, как мне кажется, все же стоит залить в РК и КПП больше (чтобы доставало до шестерни вала привода заднего моста).

    P. S. Огромное спасибо друзьям и коллегам за оказанную помощь в неоднократном перекатывания УАЗика из гаража в гараж, да еще и в горку.

    Какая раздатка лучше на УАЗ

    Разные УАЗы (модели и годы выпуска) оснащаются различными раздатками. При этом автомобилисты часто спорят, какая лучше: косозубая раздаточная коробка на УАЗ или прямозубая, однорычажная или двухрычажная?

    Ульяновский завод преимущественно использует косозубые раздатки, которые из-за большего количества зубов в зацеплении способны передавать больший момент. Что касается прямозубой, то она испытывает на себе только радиальные нагрузки, без осевых, что по идее должно бы обеспечить ей больший срок годности.

    Однако на практике они обе хороши.

    Коробка передач УАЗ-469

    Узлы и детали коробки передач УАЗ-469, запчасти: 1 — картер; 2 — шестерня привода промежуточного вала; 3 — передний подшипник промежуточного вала; 4 — гайка крепления подшипника; 5 — промежуточный вал; 6 — крышка подшипника; 7 — передняя крышка; 8 — муфта выключения сцепления; 9 — первичный вал; 10 — специальная гайка; 11 — передний подшипник вторичного вала; 12 — муфта синхронизатора; 13 — вторичный вал; 14 — шестерня третьей передачи; 15 — шестерня второй передачи; 16 — шестерня первой передачи; 17 — задний подшипник вторичного вала; 18 — стопорные кольца; 19 — болт крепления заднего подшипника промежуточного вала; 20 — подшипник блока шестерен заднего хода; 21 — ось блока шестерен; 22 — блок шестерен заднего хода; 23 — распорная втулка; 24 — шестерня второй передачи промежуточного вала; 25 — шестерня третьей передачи промежуточного вала; 26 — пробка сливного отверстия.
    Синхронизатор УАЗ-469 — инерционного типа. Весь механизм синхронизатора собран на ступице. Ступица имеет три продольных паза прямоугольной формы для размещения сухарей. В центре каждого паза сделано в радиальном направлении отверстие.

    Синхронизатор УАЗ-469, запчасти: 1 — муфта; 2 — ступица; 3 — сухарь; 4 — шарик.

    Узлы и детали механизма переключения передач УАЗ-469, запчасти: 1 — рычаг переключения передач; 2 — уплотнительная манжета; 3 — штифт; 4 — пружина рычага; 5 — опора рычага; 6 — боковая крышка коробки передач; 7 — крышка предохранителя; 8 — стопорное кольцо; 9 — предохранитель; 10 — пружина предохранителя; 11 — шариковый фиксатор; 12 — пружина фиксатора; 13 — вилка включения первой и второй передач; 14 — вилка включения третьей и четвертой передач; 15 — вилка включения заднего хода; 16 — винт; 17 — шплинт; 18 — выключатель фонаря заднего хода; 19 — пробка; 20 — шток вилки включения первой и второй передач; 21 — плунжер; 22 — штифт; 23 — шток вилки третьей и четвертой передач; 24 — шток вилки включения заднего хода; 25 — заглушка.

    Модели Ульяновского автомобильного завода отличаются проходимостью на бездорожье. Раздатка УАЗ повышает показатели проходимости машины и позволяет передвигаться по покрытиям разного качества. На УАЗ 469 включение раздаточной коробки осуществляется механически из салона автомобиля.

    Обслуживание раздаточной коробки

    При постоянной эксплуатации автомобиля, раздатка УАЗа «Патриот» и любой другой модели требует тщательного обслуживания.

    Стандартный процесс ухода за деталью включает в себя:

    • визуальный осмотр на предмет наличия подтеков смазки в местах, где расположены резиновые уплотнители и прокладки;
    • проверка крепежных элементов, которыми РК прикрепляется к КПП и подтягивание болтов крепления карданных валов;
    • замена масла в раздатке УАЗ.

    Обслуживание автомобиля требует одновременно менять масло в КПП и раздатке УАЗ «Патриот». Периодичность замены определяется самостоятельно с учетом рекомендаций производителя. Вне зависимости от того, какая раздатка на УАЗ установлена, Ульяновский автозавод рекомендует проводить замену масла каждые 35-40 тысяч километров пробега.

    При регулярной эксплуатации автомобиля в условиях бездорожья, масло необходимо менять чаще, так как раздатка и вся трансмиссия такого автомобиля испытывает повышенные нагрузки.

    Без тщательного обслуживания и ухода, раздатка может выйти из строя, после чего водителю придется заменять РК УАЗ на новую.

    Принцип действия

    Для того чтобы понять и представить, как происходит процесс смены скоростных режимов работы двигателя и соответствующего показателя допустимого числа оборотов, обратимся к небольшому пояснению. Низшие ступени, обеспечивающие трогание автомобиля с места, включаются самой мощной шестерней, которая продвигается по специальным полозьям, расположенным на ведомом вале. Такое действие позволяет передать тяжелой машине силу, достаточную для того, чтобы авто начало движение.

    Как только автомобиль тронулся с места, можно переходить на вторую передачу, за счет чего машина не останавливается и поддерживается не очень быстрое ее движение. Однако второй скоростной ступени будет недостаточно, если необходимо набрать скорость порядка 40-50 км/ч. В данном случае потребуется использование более высоких передач.

    Что касается 3 и 4 скоростных режимов и соответствующих шестерен, которые обеспечивают высокое количество оборотов в секунду, то они управляются муфтой синхронизатора. Выпускались некоторые модификации КПП на УАЗ 452, где переключение 1 и 2 скоростного режима работы трансмиссии также осуществлялись с помощью дополнительной муфты синхронизатора. Однако в данном случае мы рассматриваем вариант трансмиссии с одной муфтой синхронизатора.

    Управление раздаткой на автомобиле УАЗ

    Для удобного и эффективного управления раздаткой в салоне предусмотрены рычаги, расположенные справа от водителя:

    • Верхний. Используется для включения и выключения ведущего моста. Работает только в двух положениях: в верхнем – включает мост, в нижнем – выключает.
    • Нижний. Используется в конструкции, чтобы изменять передачу. Может быть установлен в 1 из 3 разных положений: прямая, нейтральная и пониженная передача.

    При эксплуатации раздатки нужно учитывать, что передний мост используется только для эксплуатации машины в сложных условиях проходимости, если нужно преодолеть грязь, снег или песок. На хорошей дороге его использовать нельзя, иначе вам потребуется вскоре покупка новой и установка раздаточной коробки УАЗ.

    Если по каким-то причинам устройство вышло из строя, вы сможете купить недорого РК в сборе или запчасти на раздатку УАЗ в нашем магазине.

    Обращайтесь, мы поможем вам решить любую проблему с автомобилем.

    Проведение диагностики КПП УАЗ 469

    Автомобиль подлежит диагностике, если ухудшилось его управление. Параллельно с этим могут быть слышны скрипы при смене передач. Также, необходимо проверить состояние коробки, если передачи активизируются самопроизвольно. В ряде случаев нужно заменить подшипники, шестерни чтобы решить проблему с возникновением шумов. При тугости переключения передач проверяются синхронизаторы. Основная причина того, почему возникает на внедорожнике необходимость замены составляющих запчастей коробки – их естественный износ.

    Один из признаков того, что раздаточную коробку следует проверить, если ухудшилось сцепление колес с дорогой, при этом стал нарастать шум с ее стороны. Ведет к ремонту коробки передач на УАЗ 469 неправильное использование транспортного средства. В частности, нужно осуществлять своевременную замену трансмиссионного масла.

    Еще одна проблема, с которой может столкнуться водитель УАЗ – это течь масла из КПП. Данное проявление является результатом наличия повышенного уровня масла в КПП. Также, если во время заправки коробки новым горючим в систему попала вода, автомобилист в скором времени столкнется с проблемой течи жидкости из КПП. Однако не только использование некачественного масла может являться причиной того, что будут отмечаться утечка, так как на картере или в крышке КПП УАЗ 469 может иметься трещина.

    Таким образом, в состав скоростной коробки автомобиля УАЗ 469 входит множество рабочих узлов, которые обеспечивают оптимальное функционирование автомобильной системы. Учитывая это, хозяин транспортного средства должен машину подвергать регулярному ТО. Это позволит снизить риск преждевременного ремонта КПП УАЗ 469.
