Разбивка осей в процессе строения зданий и сооружений


Прежде, чем начинается строительство любого объекта, составляется целый ряд документации и выполняются различные геодезические работы. Проведение разбивки осей является одним из первых этапов проведения земельных работ. Разбивка предполагает перенос координат с плана на участок для дальнейшего расположения в них различных частей строения. От качества этого этапа зависит надежность, безопасность и долговечность постройки.


Заказчик при возведении строения должен привлечь подрядную организацию, которая имеет лицензию на проведение геодезических работ, для разбивки осей на натуре. Специалисты проводят необходимые работы в соответствии со СНиП 3.01.03-84. Геодезисты располагают реперы на необходимых местах, после чего могут производиться остальные строительные работы.

Что необходимо для проведения разбивки осей


Перед тем, как будут производиться разбивочные работы, необходимо получить соответствующие документы и акты. В состав документации входят такие бумаги:

  • Топографический план. На топоплане указываются все объекты, которые присутствуют на участке, благодаря чему сотрудники геодезических фирм имеют представление о местности.
  • Строительные акты, схемы нулевого этажа и фундаменты. Эти данные необходимы получения информации о строении.
  • Чертежи с красными линиями, которые переносятся на участок.
  • Генеральный план, который имеет привязку к существующим объектам.
  • Проект разбивки построений.
  • Проект производства геодезических работ. В него входят подготовительные геодезические работы, разбивка осей и закрепления сетки сооружений на стройплощадке, материалы для стройки по всем циклам.

Геодезические разбивочные работы


В первую очередь перед геодезистами ставится задача создания сетки для строительства и выполнения работ. Основной целью разбивки выступает вынос проектных решений с чертежей на местность и закрепить в пространстве координатные точки при помощи меток. Разбивочные работы выполняются после того, как проект получил одобрение и прошел необходимые экспертизы.

Процесс выноса основных осей


Разбивка состоит в определении точек на натуре, соответствующих пересечению осей на проекте зданий. Для проведения инженерно-геодезических работ создается основа, содержащая сети стройплощадки. На основании плановых либо высотных сетей строится разбивочная сетка местности, которая делит участок на квадраты. Квадраты содержат информацию о точках координат, к которым впоследствии привязываются оси постройки. В процессе проведения геодезических разбивочных работ переносят на участок несколько элементов:

  • Проектные точки, привязанные к опорной сетке.
  • Правильно построенные линии.
  • Кривые в горизонтальном и вертикальном направлении.
  • Плоскости и оси, которые на чертежах имеют различные уклоны.


Все обозначения необходимо сохранить до конца возведения строения. Если при проведении земельных работ случайно реперы были повреждены либо смещены, о необходимо в кратчайшие сроки восстановить их на правильное местоположение. При разбивке осей допускается погрешность, показатели которой для главных осей не превышает 3-5 см, а для детальных — 2-3 мм. Во время построения используются нивелиры и электронные тахеометры.

Методы проведения георабот


Специалисты в зависимости от поставленных задач могут выполнять разбивку различными способами. Геодезисты выделяют несколько факторов, которые влияют на выбор метода размещения реперов на территории:

  • Рельеф участка.
  • Тип объекта.
  • Координаты строения.
  • Удаленность точек от месторасположения геоосновы.

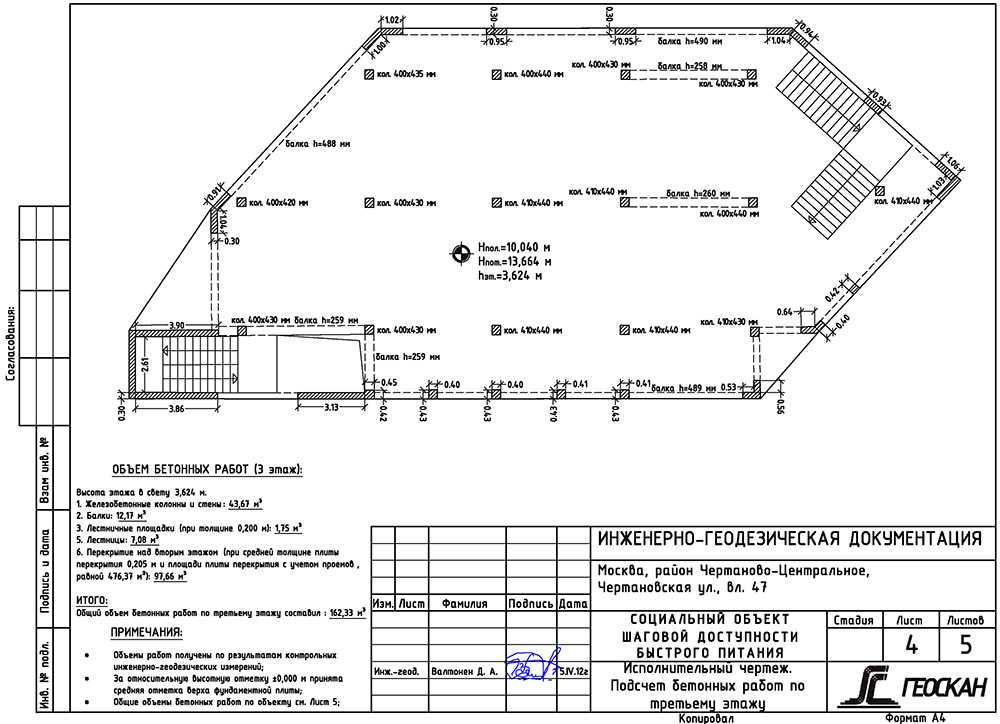

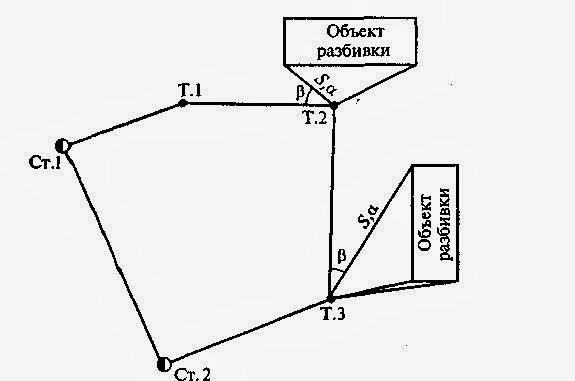

Методы разбивки осей могут включать способы полярных либо прямоугольных координат, створных, угловых и линейных засечек. Существует несколько типов строений, разбивочные работы на которых будут сильно отличаться между собой:

  1. Многоквартирные дома, офисные центры либо строения общественного назначения.
  2. Производственные здания.
  3. Торгово-развлекательные и бизнес-центры.
  4. Помещения, находящиеся на припортовой территории, и складские постройки.
  5. Спортивные комплексы и стадионы.


Оптимальный выбор метода разбивки осей зданий и сооружений выбирается геодезистом в индивидуальном порядке. Он ознакамливается с документацией и особенностями расположения участка, после чего выбирать актуальный способ.


Георазбивка — многоэтапный процесс, который требует высокой квалификации работника. На геодезисте лежит огромная ответственность, так как дальнейшие результаты возведения строения сильно зависят от изначальной разбивки. Вся аппаратура, которая используется во время проведения геодезических работ должна соответствовать отечественным и европейским стандартам. От точности и качества оборудования зависит размер погрешности и расположение реперов.

Разбивка осей на объекте » Лазерное сканирование и архитектурные обмеры в Санкт-Петербурге | НПП «Фотограмметрия»

Разбивка осей (вынос осей) на объекте – это один из основных видов геодезических работ в строительстве, необходимый для соблюдения геометрических нормативов СНиП и ГОСТ. Вынос осей (вынос проекта в натуру) подразумевает под собой закрепление на местности положения объекта, т.е. закреплению отдельных точек, осей и отметок, определяющих проектные положения частей конструктивных элементов сооружения.

Этапы разбивочных работ:

— подготовительный период: на местности строят плановую и высотную геодезическую разбивочную основу;
— геодезическая подготовка проекта для вынесения его в натуру (аналитический расчет) — нахождение основных точек сооружений, элементов планирования и благоустройства. Результаты геодезической подготовки отражают на разбивочных чертежах;
— непосредственно разбивка сооружения.

Разбивку осей начинают с выноса в натуру двух крайних точек, определяющих положение его наиболее длинной продольной оси. Точки выносят от ближайших пунктов геодезической основы способом прямоугольных или полярных координат, угловых или линейных засечек.

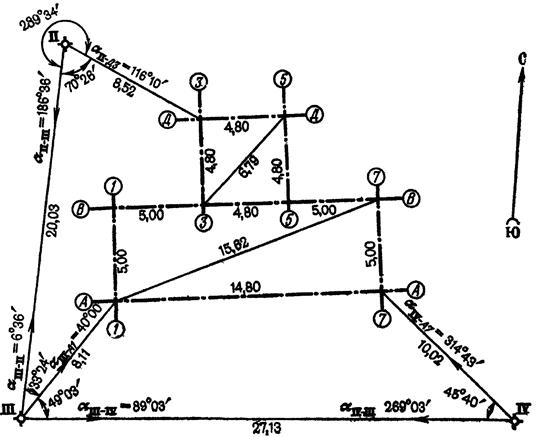

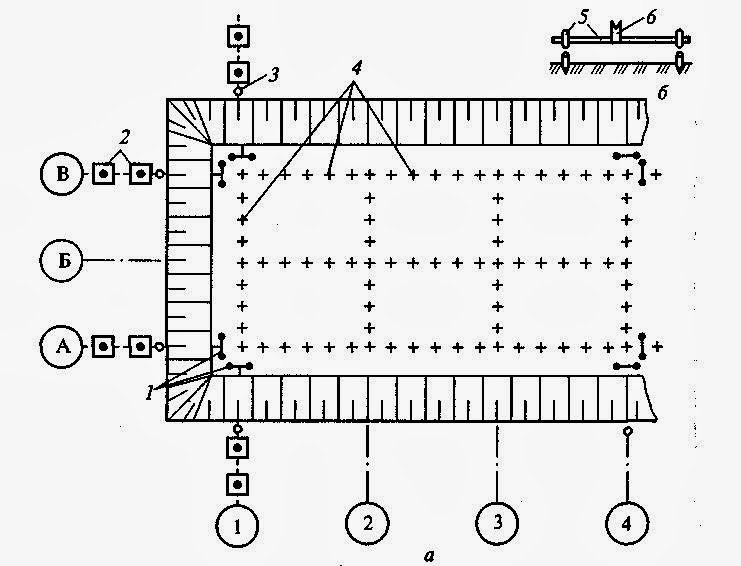

После переноса основных осей и характерных точек здания на местность устраивают обноску, которая служит для закрепления осей фундаментов, стен, колонн и других элементов здания. В зависимости от размера и сложности конфигурации разбиваемых зданий обноска бывает сплошная и в виде отдельных инвентарных скамеек, которые устанавливают по углам здания.

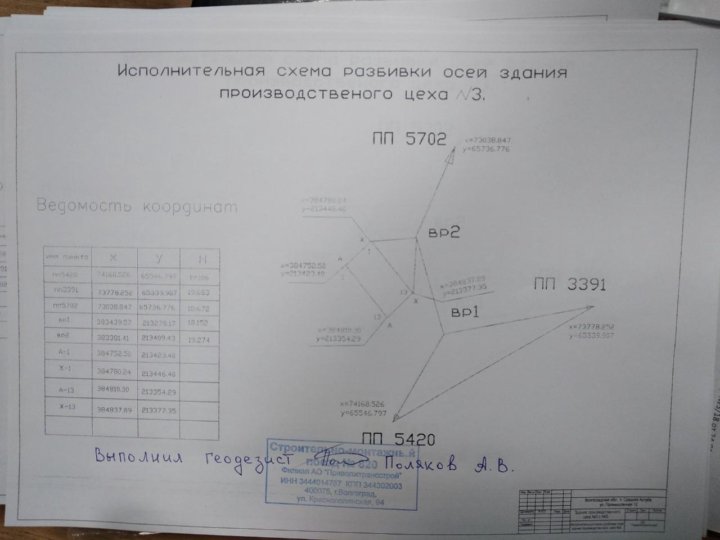

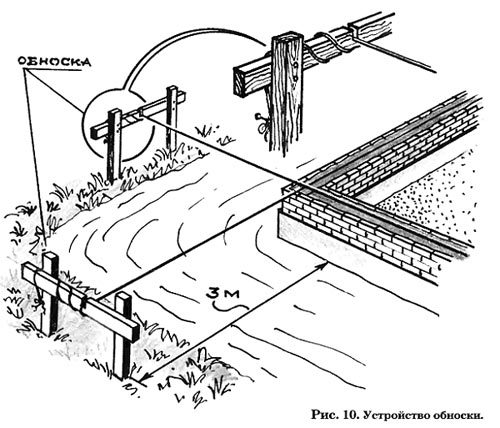

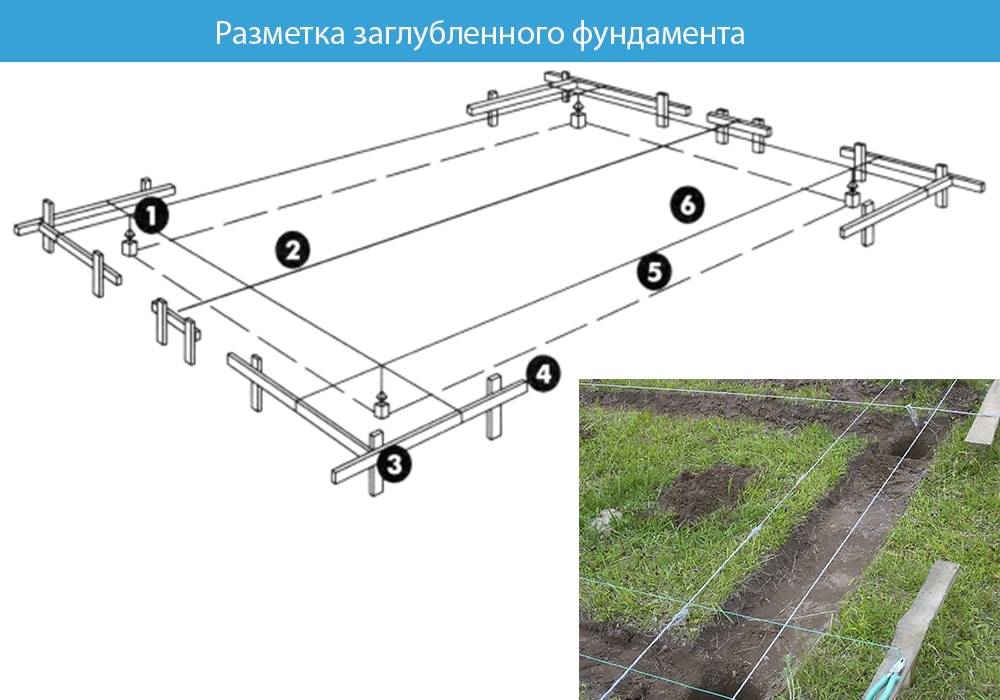

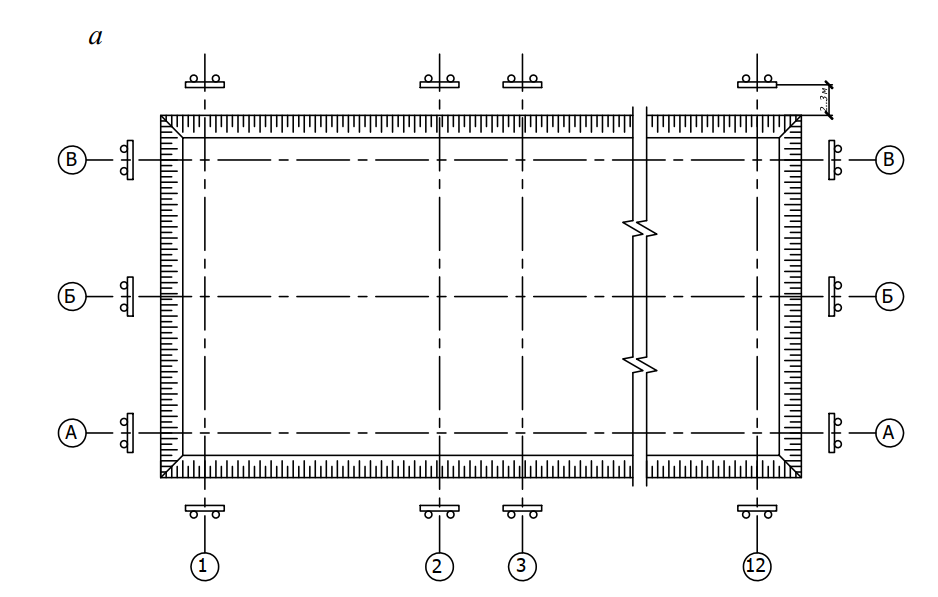

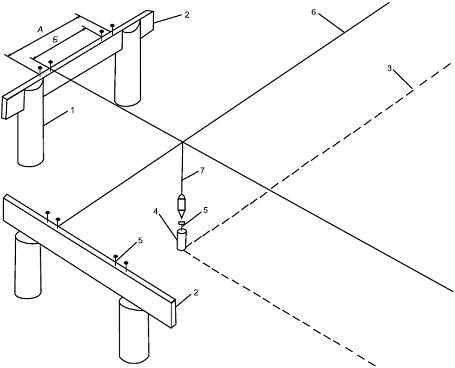

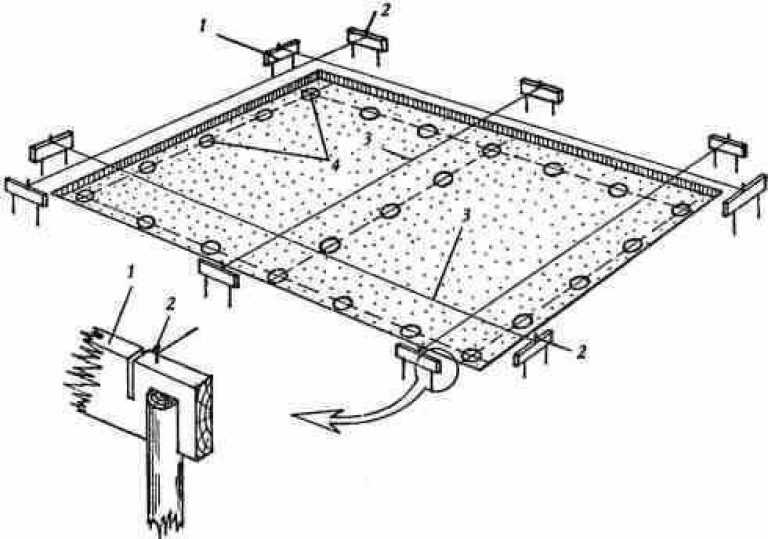

Для устройства обноски параллельно внешнему контуру здания на расстоянии 2-3 м от его сторон провешивают линии. В створе этих линий устанавливают на расстоянии 3-3,5 м друг от друга деревянные либо инвентарные металлические стойки. К стойкам с внешней стороны прикрепляют доски толщиной 40-50 мм, верх которых должен находится в одной горизонтальной плоскости.

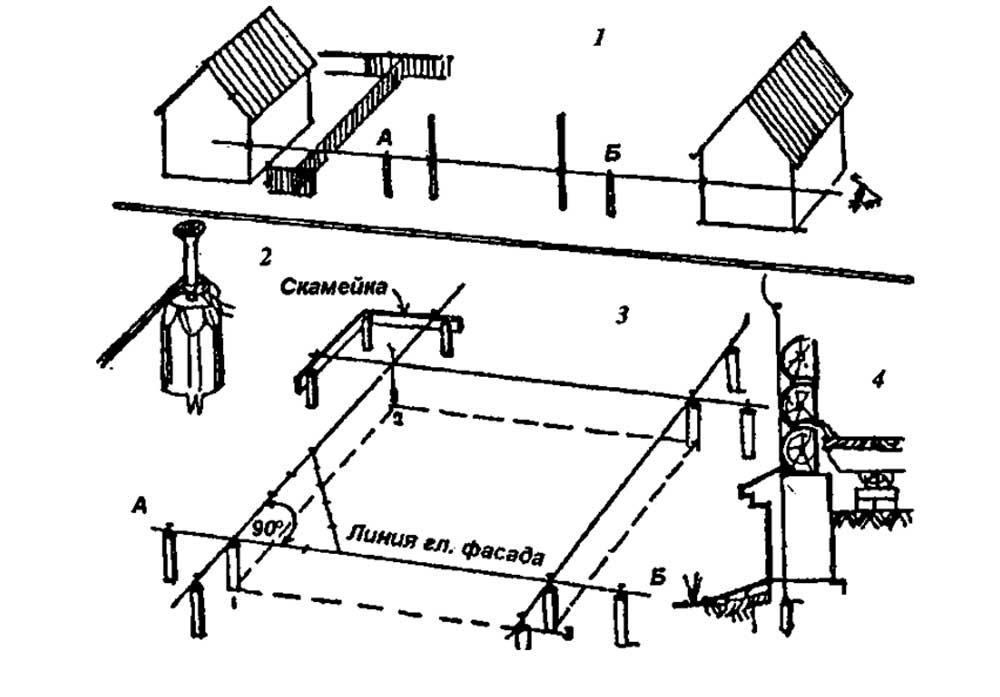

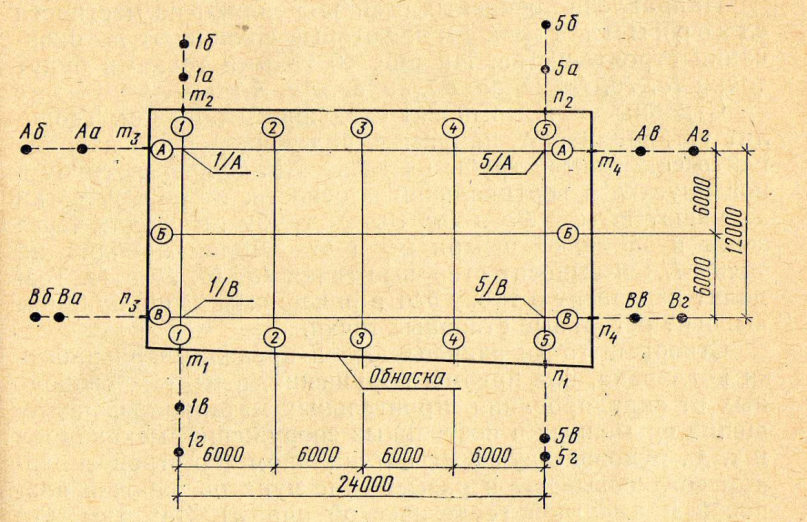

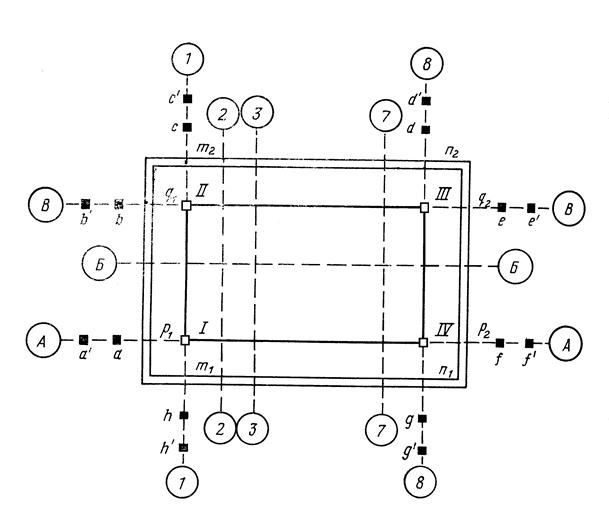

На обноске закрепляют основные оси здания. Для этого устанавливают теодолит над какой-нибудь точкой, расположенной в створе оси, а на линии визирования наносят на обноске направления осей, отмечая их номера краской. Закрепив основные оси, наносят промежуточные осевые линии (фундаментов, стен, и колонн) отмеренные рулеткой на обноске от основных линий (осей).

Вертикальная разбивка.

Высотную (вертикальную) разбивку положения конструкций здания (сооружения), а также перенесение отметок с исходного горизонта на монтажный, как правило, следует выполнять методом геометрического нивелирования или другим методом, обеспечивающим соответствующую точность, от реперов разбивочной сети здания (сооружения). Количество реперов, от которых переносятся отметки, должно быть не менее двух.

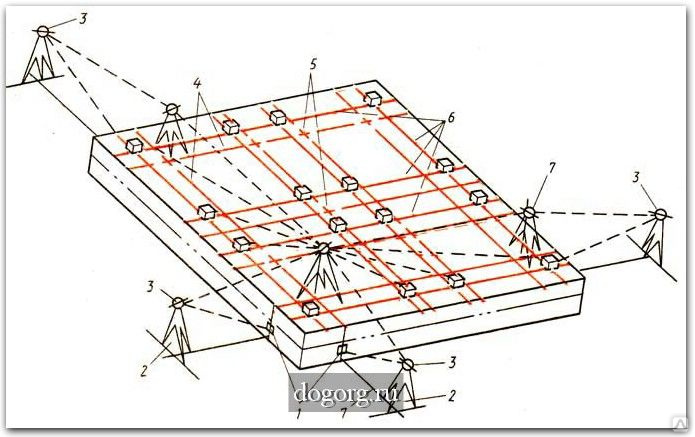

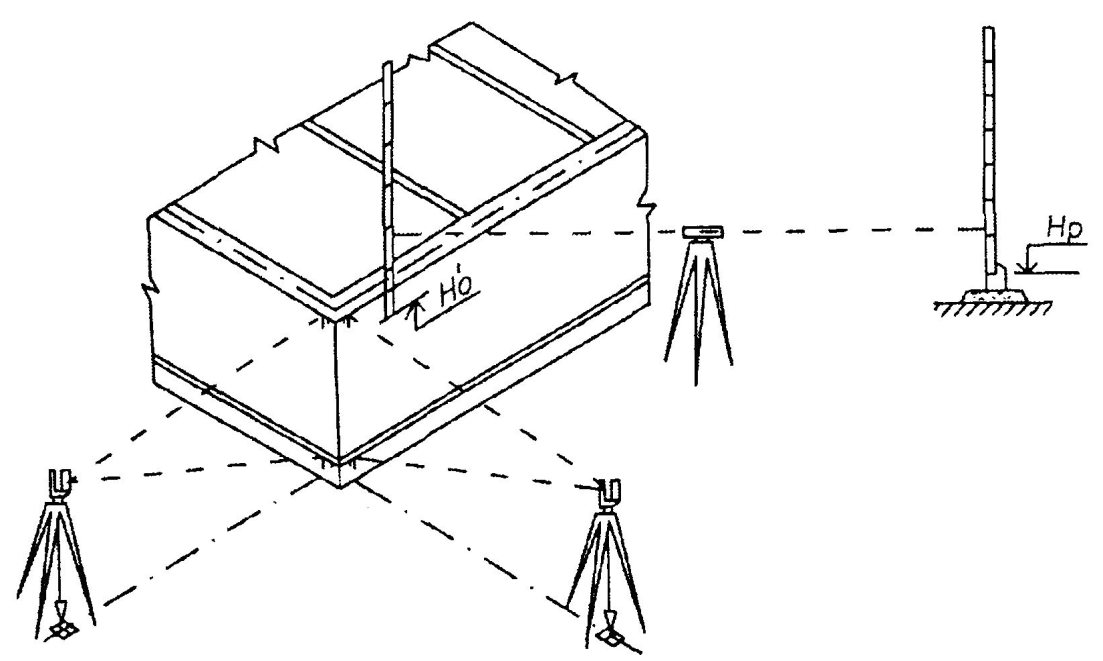

Для вертикальной разбивки недалеко от строящегося здания устанавливают рабочий репер, отметку которого определяют от ближайших реперов государственной нивелирной сети. В строительстве часто ведут отсчет высоты от условной нулевой отметки — уровня пола первого этажа, при этом в проекте указывают абсолютную (т.е. от уровня моря) нулевой отметки. При вертикальной разбивке зданий от нулевой отметки ведут все отсчеты вниз и верх. Отметки выше условного уровня имеют знак плюс, ниже — минус. Например, пол второго этажа жилого дома будет находиться на отметке плюс 3,000, а вход в дом — минус 0,850.

Перенесение отметок.

Перенос отметок на вышележащие этажи необходим для определения и разметки положения перемычек, лестничных площадок, перекрытий и т. д. Для этого пользуются рулетками, отмеряя ими от «нулевой отметки» на цоколе здания определенное расстояние, например, 50 см выше пола соответствующего этапа. Отмеченная таким образом риска условного горизонта служит высотной опорой для разметки других отметок па этапе. Пользуясь этой риской, нивелиром наносят на стенах этапа в местах расположения основных осей и лестничных площадок риски условною горизонта, а от них затем делают разметку положения всех конструктивных элементов. Чтобы обеспечить точность положения и горизонтальность перекрытия, пользуясь условным горизонтом, определяют «монтажный горизонт», то есть отметку низа перекрытия. Монтажный горизонт определяют с учетом фактических наивысших отметок опорных поверхностей стен, на которые будут укладывать элементы перекрытия. Все риски переносимых отметок закрепляют окраской.

Точность разбивочных работ.

Разбивочные работы для монтажа технологического оборудования и строительных конструкций необходимо выполнять с точностью, обеспечивающей соблюдение допусков, предусмотренных соответствующими нормами и правилами, государственными стандартами или техническими условиями, а также проектной документацией.

Точность разбивочных работ в процессе строительства следует принимать, руководствуясь данными, приведенными в таблице 1. В случаях строительства по проектной документации, содержащей допуски на изготовление и возведение конструкций зданий (сооружений), не предусмотренные стандартами, нормами и правилами, необходимую точность разбивочных работ следует определять специальными расчетами по условиям, заложенным в проектной документации. Если два или несколько зданий (сооружений) связаны единой технологической линией или конструктивно, расчет точности разбивочных работ следует выполнять как для одного здания (сооружения).

точность разбивочных работ

Правильность выполнения разбивочных работ должна проверяться путем проложения контрольных геодезических ходов (в направлениях, не совпадающих с принятыми при разбивке) с точностью не ниже, чем при разбивке. Предельные (допустимые) отклонения δ следует определять по формуле:

δ = tm,

где t — величина, равная 2; 2,5; 3; определяется при разработке проекта производства работ или проекта производства геодезических работ; m — средняя квадратическая погрешность, принимается по таблице 1.
