Проверка неисправного генератора

Рассмотрим основные неисправности, характерный для генераторных автомобильных установок:

1. Обрыв в электроцепи, замыкания и прочие повреждения. Для диагностики такой неисправности нужно проверить количество ампер, а также уровень напряжения на выходе устройства. В соответствии с полученными данными подбирается решение этой проблемы.
2. Часто наши соотечественники сталкиваются с такой проблемой, как износ графитовых щеток, регулятора напряжения, а также диодного моста. Все изношенные и вышедшие из строя элементы подлежат ремонту, но обычно они меняются. Отдельно следует сказать про регулятор — как сказано выше, он обеспечивает оптимальный заряд аккумуляторной батареи в соответствии с температурой в моторном отсеке. Таким образом, устройство автоматически выявляет количество вольт для АКБ при текущих условиях.
   В зависимости от модели генераторной установки, может использовать регулятор с ручным переключением в соответствии с временем года, в данном случае минусовые температуры будут не страшны устройству. О поломке реле может сообщить нестабильное напряжение в системе — к примеру, тусклый свет фар, который становится более ярким при нажатии на педаль газа.
3. Выход из строя подшипников. О выходе из строя данных элементов может сообщить повышенная шумность, но этот же признак свидетельствует и о недостаточной смазки.
4. Шуи и вой. При таких симптомах следует проверить сепараторные элементы, дорожки качения, контактные кольца на предмет проворота. Также такой симптом может сообщить о возможном межвитковом замыкании обмоток статорного механизма или тягового реле. В принципе при появлении сторонних звуков следует также произвести диагностику состояния контактов.
5. Температура работоспособной генераторной установки может составлять до 90 градусов, но если имеется явный перегрев, следует произвести диагностику работоспособности диодного моста. Также нужно убедиться в том, что к бортовой сети автомобиля подключено не много дополнительных устройств и приборов. При критическом повышении температуры в первую очередь потемнеет изоляция обмотка статорного механизма, более того, она может расплавиться.
6. Износ ремня генераторной установки. В том случае, если износится и порвется ремень генератора, это приведет к некорректной работе агрегата в целом, то есть все потребители энергии в авто будут питаться от аккумуляторной батареи. При обрыве ремня генератор перестает функционировать, поэтому у водителя есть время только добраться до ближайшего СТО или гаража для устранения проблемы. Об износе могут сообщить скачки напряжения в бортовой сети автомобиля.
   Необходимо проверить целостность ремешка, обратить внимание на его состояние — трещины и другие виды повреждений на ремне не допускаются. Если они имеются, то нужно понимать, что в скором времени ремень придется менять.

Фотогалерея «Основные неисправности генератора»

О выходе из строя агрегата также может сообщить и слишком слабый заряд аккумуляторной батареи либо отсутствие напряжения на его выводах. Также признаком неисправности устройства является некорректное функционирование индикации и оборудования.

Возможные способы подключения узла

Как произвести установку и как подключить агрегат? В целом схема подключения узла аналогична для всех легковых транспортных средств. Незначительные различия связаны с качеством изготовления установки, ее мощностью, а также расположением узлов в моторном отсеке. Все автомобили оборудуются генераторами переменного тока, оснащенные регулятором напряжения.

Заключение

Сам по себе генератор представляет собой достаточно сложный по конструкции и принципу действия агрегат, работа которого во многом определяет работоспособность авто в целом. Из-за того, что узел питает все электрооборудование в автомобиле, он считается основным элементом в бортовой сети транспортного средства. При появлении первых признаков неисправности в его работе следует максимально быстро заняться диагностикой и устранением неполадок, поскольку это может привести к серьезным последствиям. Ремонт можно доверить специалистам или выполнить самостоятельно — на нашем сайте представлено множество статей на эту тему.

 Загрузка …

Видео «Диагностика и ремонт генераторной установки»

Подробная инструкция на тему самостоятельной диагностики, а также ремонта агрегата в гаражных условиях описана в ролике ниже (автор видео — Вячеслав Ляхов).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (50. 00%)

Нет (50.00%)

Распиновка генератора Тойота — распиновка контактов

Генератором сегодня оснащен любой современный автомобиль. Он необходим, для подзарядки аккумулятора в пути и поддержания постоянного питания в сети автомобиля. В тойотах сегодня применяется электрогенератор фирмы Nippon DENSO. Для проверки его работоспособности и замены нужно знать распиновку генератора Тойота.

Содержание

1. Как проверить и починить генератор
2. Схема подключения электрогенератора
3. Распиновка разъема генератора Тойота, 3 контакта
4. Распиновка разъема генератора Тойота, 4 контакта
5. Как подключить генератор к Toyota?
6. Заключение

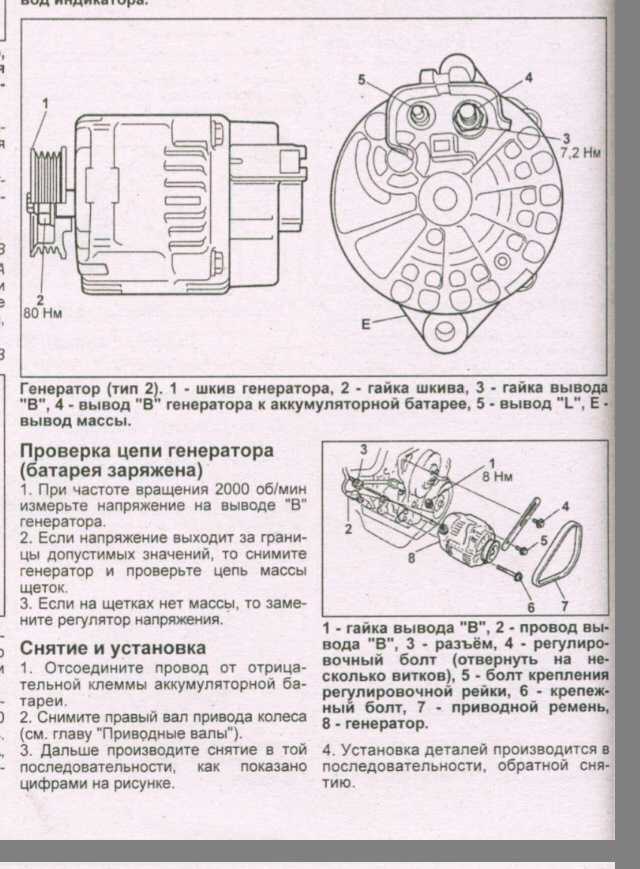

Как проверить и починить генератор

Большинство хозяев Тойота занимаются электрогенератором когда индикатор на панели показал разрядку батареи, и машина уже не заводится стартером. Чтобы отыскать причину, нужно провести первичную проверку:

• Сперва надо понять, идет ли вообще питание на подзарядку АКБ. Для проверки, нужно завести мотор и при оборотах 1500 в минуту, измерить вольтметром напряжение клемм АБ. Оно должно составлять 13,8 -14,8 Вольт. Дают нагрузку (включают фары или подогрев стекол), при этом падение напряжения кратковременное с возвратом к уровню 13,5 Вольт;
• Продолжаем искать неполадки, тестируем разъем, идущий от электрогенератора. В разных моделях Тойота (королла, премио и прочих) он будет иметь разную форму и количество клемм, но основные всегда присутствуют. Проверьте напряжение выхода S. Если оно отсутствует, появились проблемы с контролем уровня заряда, возможен перезаряд АКБ;
• Проверьте контрольной лампочкой клемму L. Она подает сигнал на индикатор приборной панели. Просто замкнув контрольку на L и на корпус, должно получиться свечение в половину силы, иначе, у вас перегорела лампочка на панели;
• Проверяем напряжения выхода IG, отвечающего за возбуждение обмоток агрегата. Если напряжения нет, это показывает на неполадку;
• Проверьте клемму «+», если напряжение отсутствует, это значит, что аппарат пашет в холостую;

Если первичная проверка не выявила неполадок, переходят к снятию и разборке (частично) блока агрегата, при этом с него снимается реле-регулятор, щетки и мост диодный:

1. Внимательно осмотрите состояние щеток и контактов узла, в котором щетки находятся. Обратите внимание на целостность проводки;
2. Проверьте исправность диодов моста в порядке от плюса к минусу и обратно;
3. Измерьте сопротивление роторной обмотки, оно в границах 2,5-4 Ом. Когда сопротивление получается ниже номинала, совместно с обмоткой меняют и реле-регулятор, так как оно портится при возрастании тока;
4. Обмотки статорные следует проверить на наличие замыкания. Используют для этого лампу 220 Вольт с питанием от розетки;

Ремонт заключается в замене неисправных элементов, а в случае невозможности этого, полной заменой агрегата.

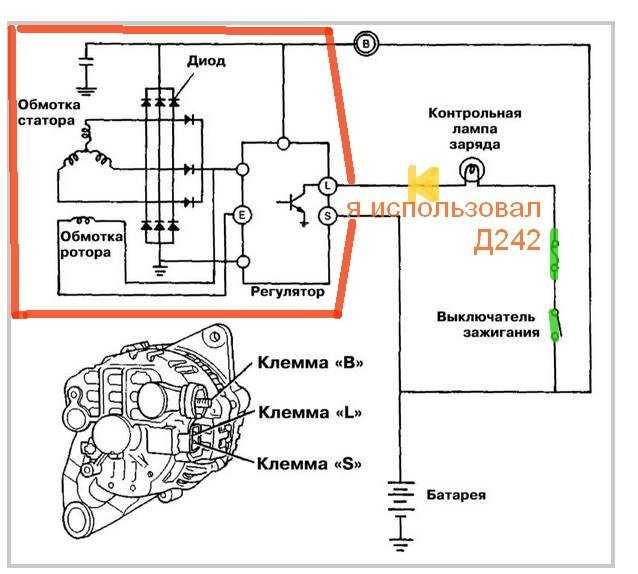

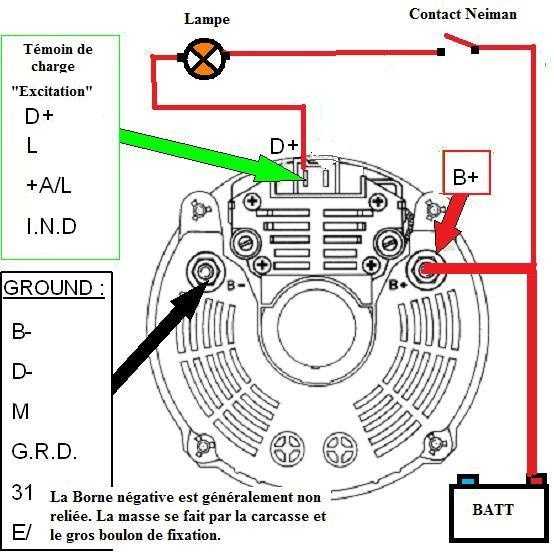

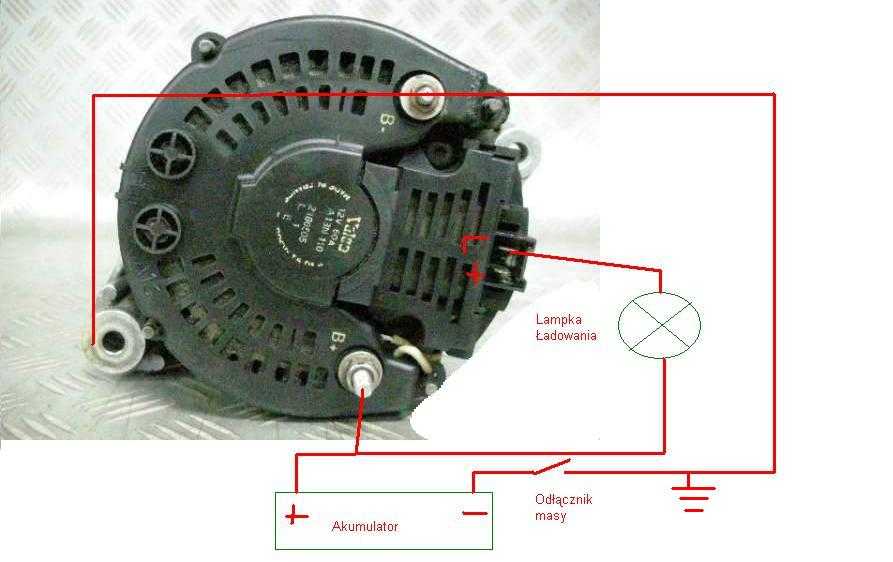

Схема подключения электрогенератора

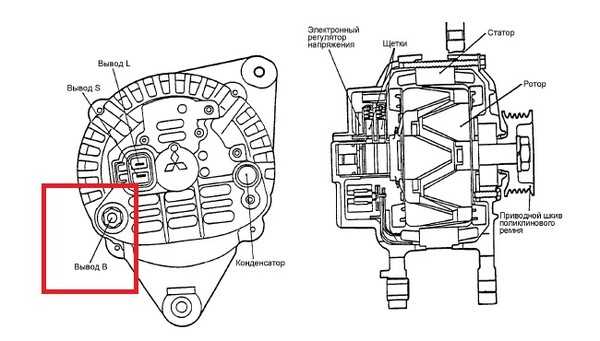

По такой схеме подключены в Toyota генераторы Nippon DENSO. Распиновка контактов Тойота Королла обозначается латинскими буквами на бирке, которая крепится к корпусу и на штекерных разъемах:

• S – это плюсовая клемма, идущая на АКБ, обеспечивающая «обратную связь» с ней;
• L – подает питание к лампе уровня заряда на панели в салоне;
• IG – через замок зажигания подает питание к реле-регулятору, для возбуждения обмоток в электрогенераторе;
• B – это плюсовой вывод в бортовую сеть;

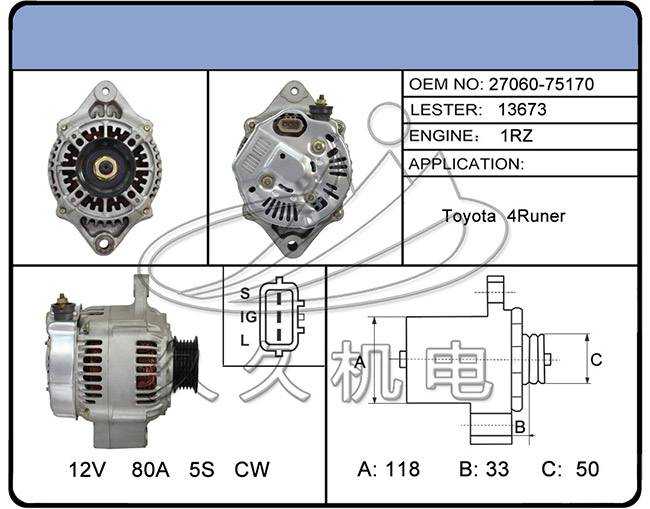

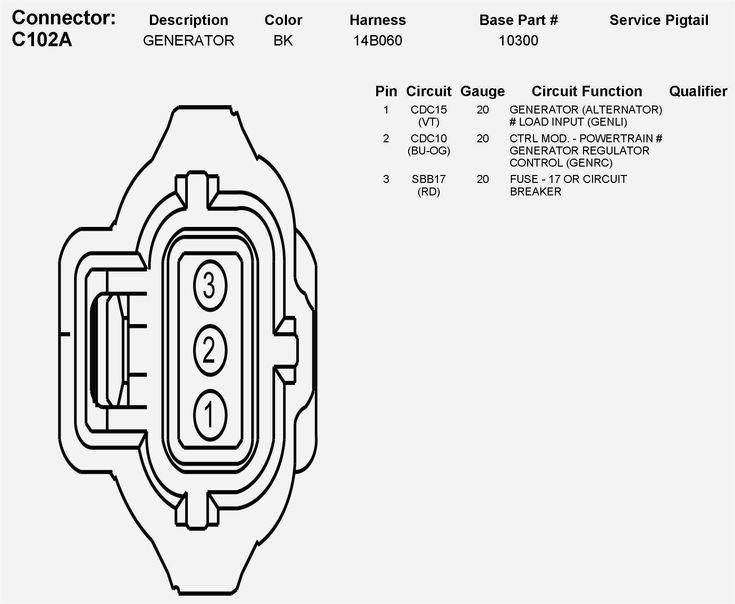

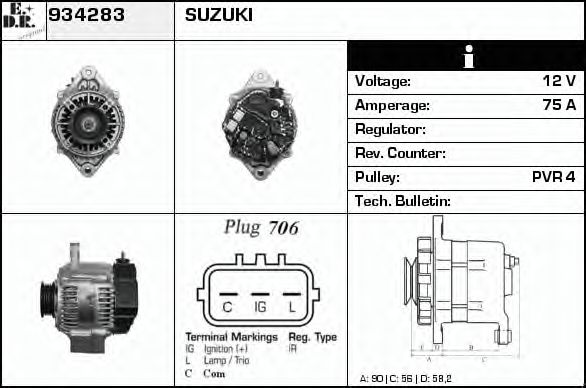

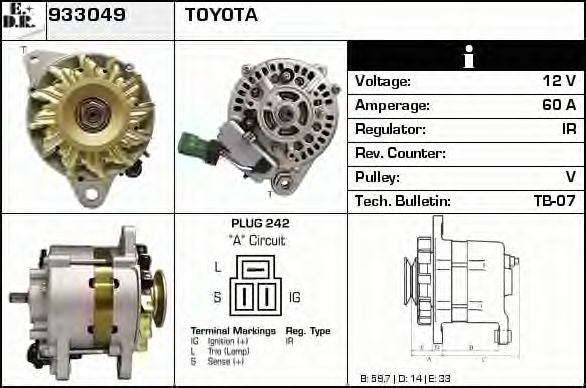

Распиновка разъема генератора Тойота, 3 контакта

Трех контактный разъем Toyota может быть круглым или плоским, распиновка генератора тойота 3 пин выглядит так:

Значения клемм (пин) уже расшифрованы чуть выше.

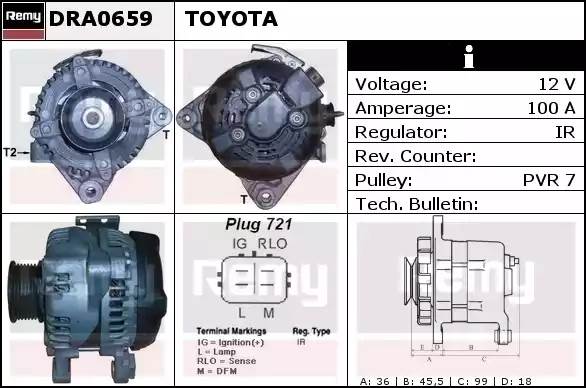

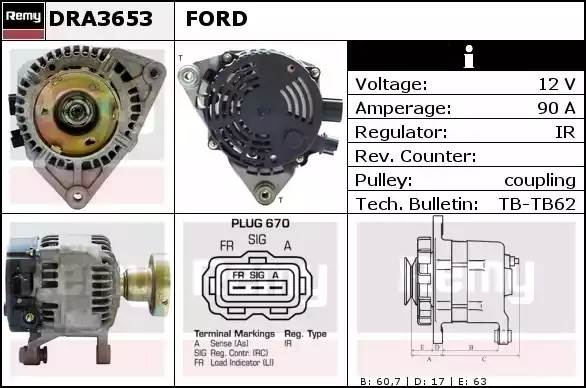

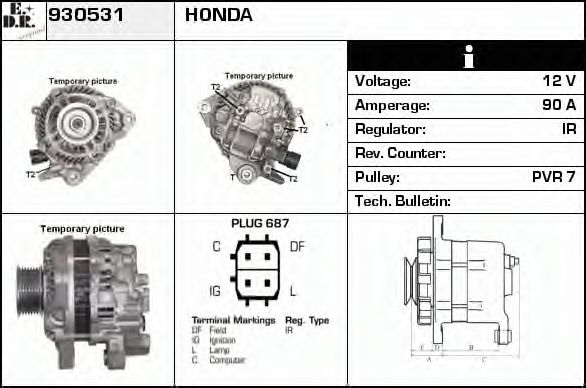

Распиновка разъема генератора Тойота, 4 контакта

Распиновка фишки генератора с четырьмя контактами такая:

FR – клемма идущая к компьютеру, следящему за работой электросети, значение остальных клемм (пин) расписано выше.

Как подключить генератор к Toyota?

Чтобы подключить электрогенератор в Тойота Марк 2, надо совместить выводы от него с соответствующими клеммами на разъеме (буквенными обозначениями). В разных моделях форма разъема может быть круглой, квадратной или овальной. Кроме того, может быть отличие в количестве контактов. Это не важно, главное непременно совместить S, L и IG, для правильной работы. Лучше приобретать запчасть с соответствующей формой разъема, чтобы не пришлось менять его или переделывать соединение.

Как выявить нужные контакты разъема без маркировки:

• Для этого используйте 5 ваттный контроллер, один его контакт замкните на массу, другой на клемму разъема;
• Даже с выключенным зажиганием лампочка загорается при замыкании на контакт S;
• При замыкании на L, при включенном зажигании, должна засветиться лампа АКБ на приборной панели;
• При замыкании на контакт IG, индикатор контролера горить с включенным зажиганием, и гаснет с выключенным;

Важно: В процессе проверки генератора, отключать аккумулятор запрещено. Это приводит к поломке реле-регулятора.

Заключение

На разъеме генератора Toyota пассо есть 3 важных контакта, без совмещения которых он работать не будет. В работе нужна внимательность, чтобы не спутать эти контакты. При использовании одинаковых разъемов, проблем не будет, а если разъемы разные их легко заменить самостоятельно, соблюдая распиновку.

Как подключить портативный генератор к дому? NEC и IEC

Как подключить 1-фазный и 3-фазный портативный генератор к домашней электросети с помощью переключателя и без переключателя или без переключателя (ATS и MTS) для 230/400 В и 120/240 В

Мы все страдаем от электричества отказ в аварийной ситуации (т. е. короткое замыкание, перегрузка, повреждение линий электропередач, подстанций или других частей распределительной системы, а также ураганы и другие неблагоприятные погодные условия и т. д.). В этом случае 9Аварийный переносной генератор 0005 можно использовать для восстановления электропитания в домашнем электроснабжении и других подключенных устройствах.

В этом пошаговом руководстве мы покажем схему проводки и подключения переносного генератора к домашнему электроснабжению и главному распределительному щиту в соответствии со стандартами NEC и IEC . Мы будем использовать автоматический переключатель ввода резерва , также известный как автоматический переключатель ввода резерва (АВР) , переключатель с ручным переключением (MTS или ручной переключатель ввода резерва) 9.0006 для подключения генератора к дому на 230В и 400В (IEC) и 120В и 240В (NEC). Кроме того, мы покажем , как подключить переносной генератор к домашней электросети без переключателя или безынерционного переключателя.

Используя следующие основные схемы электропроводки для подключения генератора, вы можете восстановить аварийное электроснабжение в случае отключения электроэнергии, подключив переносной генератор (газовый/бензиновый/дизельный генератор) к главному распределительному щиту .

Похожие сообщения:

• Как определить размер генератора? Портативный, резервный и резервный для домашних и коммерческих приложений
• Как подключить автоматический и ручной переключатели и переключатели резерва – (1 и 3 фазы)

Итак, приступим.

Мы можем подключить портативный генератор к нашей домашней системе электроснабжения четырьмя способами.

Каждый метод с подключением проводки, работой и эксплуатацией объясняется в пошаговом руководстве. (Пожалуйста, прочитайте все предостережения / предупреждения, руководство пользователя и будьте осторожны перед установкой генератора в домашнюю систему электроснабжения. Если вы не уверены, обратитесь к лицензированному электрику, чтобы сделать это правильно).

Важное примечание:

Электричество наш друг, а также злейший враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями при выполнении этого практического руководства.

Содержание

Как подключить портативный генератор к дому с помощью ручного переключателя и переключателя для 120 В, 240 В и 230 В — NEC и NIEC

Подключение портативного аварийного генератора к домашней системе электроснабжения с помощью ручного или автоматического переключения переключатели (автоматический переключатель (ATS) — самый безопасный и рекомендуемый метод) для 230 В (Великобритания и ЕС — IEC) и 120/240 В (Канада, США — NEC).

Подключение аварийного генератора с помощью ручного переключателя 230 В – IEC

Этапы подключения и установки генератора с помощью ручного переключателя

выполните следующие шаги:

1. Установите переключатель (рассчитанный на 63-100 А в зависимости от нагрузки) рядом с главным распределительным щитом в доме.
2. Подключите основной источник питания (линейный и нейтральный) как входящий к первым верхним гнездам переключателя, как показано на рис.
3. Подсоедините провод кабеля 6 AWG (7/064″ или 16 мм ² )” к двум нижним пазам переключателя.
4. Теперь подключите 3-контактную розетку (для малой нагрузки) или розетку 32А, 240В-папа (для большой нагрузки) к проводу 6AVG и установите на стену (рядом с генератором) и поставьте генератор 3-контактный питания подключите или или розетку 32A, 240V (гнездо) к розетке, которую вы установили ранее.
5. Вы выполнили и готовы обеспечить аварийное электроснабжение бытовой техники в случае аварийного отключения электроэнергии.

Похожие сообщения:

• Установка однофазной электропроводки в доме – NEC и IEC
• Установка трехфазной электропроводки в доме — NEC и IEC

Ниже приведена схема подключения генератора к главному распределительному щиту с помощью ручного переключателя, где все цепи нагрузки подключаются к источнику питания генератора в случае отключения электроэнергии. Если вам не нужно включать определенные цепи нагрузки, вы можете отключить соответствующие выключатели, а остальные выключатели останутся включенными. Таким образом, только определенные точки нагрузки могут питаться аварийным питанием через генератор.

Нажмите на изображение, чтобы увеличить

Если вы хотите подключить определенную нагрузку к генератору при отключении сетевого питания, т. е. часть нагрузки на генератор, а остальную часть на основной источник питания, так как может быть случай, когда генератор не сможет работать справиться с общей нагрузкой. Вы можете просто отключить эти точки нагрузки или связанные с ними автоматические выключатели.

Похожие сообщения:

• Как подключить однофазный потребительский блок 230 В с УЗО? МЭК, Великобритания и ЕС
• Как подключить электропроводку к гаражному потребителю?

Подключение портативного генератора с помощью ручного переключателя на 120 и 240 В — NEC

На следующей схеме подключения портативный генератор подключен к главной панели 120/240 В с помощью ручного переключателя. Как правило, вы можете подключить передаточный переключатель на 30 ампер (например, Protran или Reliance) для генератора мощностью до 7500 Вт, в то время как другие размеры (например, 50 ампер) также доступны для жилых помещений.

В этом переключателе однополюсный выключатель на 15 ампер, а двухполюсный выключатель на 30 ампер с максимальным размером провода 12 калибра.

Для этого просто установите 30-амперную (или 20-амперную в зависимости от системных требований, например, L14-30R, L14-20P) вилку с поворотным замком для удлинителя, который подключается к генератору.

Изготовление вилки и розетки L14-30R, L14-20P указывает на следующие клеммы:

• X = горячий 1 (черный)
• Y = горячий 2 (красный)
• G = Земля
• Вт = нейтральный

Теперь, чтобы подключить генератор и главный щит к безобрывному переключателю, снимите провода нагрузки с соответствующих выключателей и подключите эти провода к соответствующим проводам от безобрывного переключателя. Теперь подключите черный A и красный A от безобрывного переключателя к 2-контактному выключателю. Сделайте то же самое для выключателя SP, как показано на схеме ниже (или в соответствии с руководством пользователя). Если вы не уверены, обратитесь к лицензированному электрику.

Нажмите на картинку, чтобы увеличить

Похожие сообщения:

• Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
• Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель?

Когда питание от сети недоступно, а генератор включен

Выключатель в безобрывном переключателе переключается в одном направлении, и питание подключается к нагрузочным устройствам через Генератор → Выключатель в безобрывном переключателе → к точкам нагрузки.

Направление потока энергии отслеживается по проводам к различным цепям.

• 120 В = черный C1 (к безобрывному переключателю) и черный C (от безобрывного переключателя) к нагрузке и нейтральному проводу.
• 240 В = черный A и красный A (к безобрывному переключателю) и черный B и красный B (от безобрывного переключателя) к нагрузке.

При наличии сетевого питания и выключенном генераторе

Выключатель в безобрывном переключателе переключается в другом направлении, и питание подключается к нагрузочным устройствам через главную панель → Размыкатель в безобрывном переключателе → к 120 В и 240 В. точки нагрузки.

Автоматический переключатель не пропускает питание для питания генератора или проводов энергокомпании, например. он отключает питание, которое может поступать от выключателя в панели. Имейте в виду, что будут работать только те выключатели и точки нагрузки, которые подключены в соответствии с приведенной выше (проиллюстрированной) схемой подключения.

Related Posts:

• Как определить размер центра нагрузки, панелей и распределительного щита?
• Как определить количество автоматических выключателей в щите?


Подключение генератора с помощью ручного переключателя на 240 В – NEC

На следующей схеме подключения показан генератор, подключенный к главной панели 120/240 В, и цепи нагрузки 240 В в отдельных подпанелях с помощью ручного переключателя. Такие переключатели (например, 2P, GE TC10323R / GE TC35322 / TC10424R или 3P, GE TC35362R, аварийные переключатели питания и предохранительные выключатели или разъединители) используются для подключения генератора для передачи мощности или любого другого устройства для отключения обслуживания в качестве безопасности. выключатель.

Нажмите на изображение, чтобы увеличить его

Как показано, генератор подключается к переключателю через штекер L14-30 (или L14-20) и вход питания. Два «горячих» провода («Горячий 1» и «Горячий 2») от генератора подключаются к нижним основным наконечникам в безобрывном переключателе.

Верхние два горячих наконечника безобрывного переключателя подключены к двухполюсному выключателю на 60 А на главной панели. Центральные наконечники безобрывного переключателя в качестве нагрузки подключаются к субпанели 60 А, которая предназначена только для цепей нагрузки 240 В. Поскольку это подпанель нагрузки 240 В, нейтральный провод не нужен. Нейтраль требуется только в случае цепей 120 В или цепей с защитой GFCI/AFCI.

Работа рычага безобрывного переключателя следующая:

• ВВЕРХ = Основное питание = ВКЛ
• Средний = ВЫКЛ.
• Вниз = Питание генератора = ВКЛ.

Когда генератор выключен, рычаг находится в нижнем положении, поэтому точки нагрузки 240 В подключены к источнику питания генератора. сыты по горло коммунальной властью.

Похожие сообщения:

• Как подключить 240 В, 208 В и 120 В, 1 & 3-фазная главная панель с высоким ответвлением треугольника?
• Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?

Как подключить 1-фазный генератор 230 В к дому с помощью автоматического переключателя – IEC?

Таким образом, мы должны использовать двухполюсный (2P) автоматический переключатель для подключения генератора к дому. Метод подключения такой же, как упомянутый выше для метода 1, но мы должны использовать однофазное 2-полюсное автоматическое переключение вместо ручного переключателя. Таким образом, никаких колебаний, т. е. когда питание восстанавливается от сети, автоматический переключатель автоматически определяет питание и перенаправляет питание от генератора к основному источнику питания и наоборот.

Примечание. Вы также можете использовать трехполюсное (3P) переключение вместо двухполюсного.

Нажмите на изображение, чтобы увеличить

Похожие сообщения:

• Как подключить потребительский блок с двойной раздельной нагрузкой 230 В? – УЗО+ПЦ
• Как подключить 1-фазный потребительский блок с раздельной нагрузкой? – УЗО+ВДТ

Как подключить портативный генератор к дому без переключателя/автомата – NEC и IEC

Подключение портативного генератора без автоматического переключателя с использованием комплекта блокировки для 120 В и 240 В — NEC

Если вам нужен альтернативный, но более дешевый способ подключения генератора к домашней панели без использования переключателя, вам подойдет комплект блокировки. . Несмотря на то, что вы можете отключить главный выключатель и запустить генератор для питания цепей 120 В и 240 В от источника питания генератора, по-прежнему безопасным и рекомендуемым методом является использование комплекта блокировки для использования на главной панели и выключателе генератора, который удерживает главный выключатель и генератор от работы в то же время.

На следующей электрической схеме показано, как подключить комплект блокировки для генератора и как он работает во время сбоя питания. В главный щит установлен блокировочный комплект, который блокирует оба (главный и генераторный выключатели одновременно). Только один выключатель (главный или генераторный) может быть ВКЛЮЧЕН или ВЫКЛЮЧЕН за один раз путем перемещения блокировки вверх или вниз.

Поскольку генератор подключен к главной панели через вилку L14-30 (или L14-20), разъем питания и комплект блокировки на главной панели, давайте посмотрим, как работает генератор.

Когда электропитание отключено = генератор включен

Когда основной источник питания недоступен, просто выключите главный выключатель и сдвиньте блокировочный комплект (который зафиксирует главный выключатель в положении ВКЛ, как показано на рис. инжир). Таким образом, вы сможете запустить генератор, а комплект блокировки позволит вам включить двухполюсный выключатель генератора. Просто запустите генератор и включите 2-контактный выключатель. Теперь вы можете один за другим включать выключатель 120 В или 240 В, чтобы запустить нужные цепи нагрузки на питание от генератора. Красная стрелка от генератора и ввода питания к 2-полюсному выключателю и главной панели показывает подачу питания к точкам нагрузки.

Связанный пост:

• Как определить правильный размер емкости подпанели?
• Как подключить субпанель? Установка главного наконечника для 120/240 В

Щелкните изображение, чтобы увеличить его

Когда питание от сети включено = генератор выключен

Когда питание от сети восстановится, просто выключите генератор и выключите соответствующий двухполюсный выключатель. Теперь сдвиньте комплект блокировки (он не позволит включить выключатель генератора), который позволит включить главный выключатель. Просто включите главный выключатель, и питание восстановится через основное питание к подключенным точкам нагрузки. Красная стрелка от основных кабелей питания показывает поток энергии в цепь.

Нажмите на изображение, чтобы увеличить

Похожие сообщения:

• Как подключить комбинированный выключатель и розетку?
• Как подключить комбинированный выключатель и розетку GFCI
• Как подключить комбинированный переключатель AFCI

Подключение аварийного генератора без переключателя на 230 В – IEC

Внимание : Пожалуйста, следуйте местным кодам, так как этот метод может не соответствовать кодам в странах, следующих IEC. Это может привести к серьезным травмам и опасному пожару, поскольку это может быть сделано с особой осторожностью, так как есть вероятность, что кто-то забудет ВЫКЛЮЧИТЬ нужный выключатель перед операцией. Короче говоря, это можно сделать с особой осторожностью, если это разрешено кодексом.

Процесс и операции установки аналогичны описанным выше, но без переключателя переключения. Для этого метода выключите оба главных выключателя (MCB) на распределительном щите, чтобы отключить источник питания. Теперь установите отдельный выключатель на 63 ампера для генератора (такой же, как и главный автоматический выключатель).

Теперь подключите этот новый автоматический выключатель через вход питания (3-контактная розетка или 32A, 230V штыревая розетка) с использованием 6 AWG (7/064″ или 16 мм ² )”. Наконец, подключите 3-контактную вилку питания или розетку 32 А, 230 В генератора к этому входу питания или розетке питания (как показано на рис. ниже). Вы сделали это!

Похожие сообщения:

• Проводка щита с УЗО
• Электропроводка распределительного щита без УЗО

Нажмите на изображение, чтобы увеличить

Эксплуатация и работа

1. В случае отсутствия сетевого питания:

Для этого, прежде всего, выключите главный выключатель генератор. Теперь включите выключатель генератора и один за другим включите те выключатели, которые подключены к нужной нагрузке и должны работать через аварийный источник питания от генератора.

Когда генератор не используется, СНАЧАЛА выключите автоматический выключатель генератора, выключите генератор  и затем, наконец, включите главный выключатель в распределительном щите или блоке потребителей.

В этом случае генератор подает электричество на бытовую технику, и поток энергии будет продолжаться к этим подключенным электроприборам и устройствам через (красную линию, т. е. провода, обведенные красным прямоугольником) от генератора (как показано на рисунке ниже).

Красная линия в красном прямоугольном поле) и стрелки (↑) показывают поток энергии в цепи.

Примечание: Пожалуйста! Будь осторожен.

В этом случае первый MCB (главный выключатель, подключенный к основному источнику питания) должен быть в положении «ВЫКЛ», а второй выключатель MCB, подключенный к генератору, должен быть в положении «ВКЛ». В целях дополнительной безопасности выключайте 3-контактную розетку питания или розетку и розетку генератора на 32 А, выключая встроенный кнопочный переключатель ВКЛ/ВЫКЛ, когда генератор не используется.

Щелкните изображение, чтобы увеличить

Похожие сообщения:

• Полное руководство по установке солнечных батарей. Пошаговая процедура с расчетами и диаграммами
• Как соединить батареи последовательно, параллельно и последовательно-параллельно?
• Последовательное, параллельное и последовательно-параллельное соединение солнечных панелей

2. В случае восстановления электроснабжения от электростанции:

В этом случае основные электрические линии подают электроэнергию к бытовым приборам, и поток энергии будет продолжаться к этим подключенным электрическим приборам в системе через (Красную линию, т. е. провода, обведенные красным прямоугольником) от основного источника питания. от электростанции. Таким образом, портативный генератор остается в режиме ожидания.

Имейте в виду, что выключатель генератора будет в положении ВЫКЛ. Никогда не включайте этот выключатель при наличии основного питания. Для дополнительной безопасности выключите электрическую розетку с помощью бюллетеня кнопки ВКЛ/ВЫКЛ или удалите 3-контактный штекер генератора.

Щелкните изображение, чтобы увеличить

Похожие сообщения:

• Как подключить однофазный счетчик энергии? МЭК и НЭК
• Как подключить трехфазный счетчик электроэнергии? МЭК и НЭК

Примечание: Пожалуйста! Будь осторожен.

В этом случае второй выключатель MCB, подключенный к генератору, должен быть в положении «ВЫКЛ.». В целях дополнительной безопасности выключайте 3-контактную розетку или розетку и розетку 230 В, 32 А, выключая встроенную кнопку ВКЛ/ВЫКЛ, когда генератор не используется. Кроме того, выключите генератор и выньте вилку из розетки. Теперь включите главный MCB (главный выключатель, который подключен к основному источнику питания).

Предостережения и предупреждения :

Пожалуйста, прочитайте все данные примечания, предупреждения, инструкции, руководства и предостережения  прежде чем применять этот метод, поскольку он может быть незаконным в некоторых странах из-за безопасности и опасности. Кроме того, не рекомендуется для начинающих и только возможный способ для практических инженеров и опытных техников в случае крайней чрезвычайной ситуации (т. е. сбоя питания в больницах во время серьезных операций) и безальтернативного восстановления питания.

Одновременно должен быть включен только 1 MCB. Если второй MCB находится в состоянии «ON» на приведенных выше рисунках и в работе, т. е. оба MSB включаются одновременно. Затем;

1. Когда электроэнергия восстанавливается из электростанции, это может повредить ваш генератор или сжечь всю систему, что может привести к поражению электрическим током и опасности, опасному пожару и взрыву одновременно.
2. Когда основное электроснабжение недоступно, генератор подает электроэнергию обратно в основные кабели и линии, что может привести к перегрузке генератора и может привести к поражению электрическим током тех монтажников и электриков, которые работают/ремонтируют в других домах и на линиях электропередач.
3. Если у вас недостаточно практического опыта и вы не уверены в правилах безопасности, предусмотренных поставщиком электроэнергии или руководством пользователя генератора в вашей стране, не применяйте этот метод для подключения портативного генератора к домашней системе электроснабжения. Перед применением этого метода также рекомендуется обратиться к лицензированному электрику или в энергоснабжающую компанию.

Похожие сообщения:

• Как подключить и установить электрическую розетку?
• Как подключить розетку GFCI?
• Как подключить розетку AFCI?

Как подключить 3-фазный генератор к дому с 4-полюсным автоматическим переключателем?

Чтобы подключить трехфазный портативный генератор к домашней сети , мы должны использовать четырехполюсный (4P) автоматический переключатель или переключатель . Метод подключения такой же, как указано выше для однофазного генератора и переключателя, но мы должны использовать трехфазный 4-полюсный ручной переключатель. Это самый надежный и рекомендуемый способ подключения генератора к домашней электросети, потому что при восстановлении подачи электроэнергии от коммунальной сети автоматический переключатель автоматически определяет питание и перенаправляет питание от генератора к основному источнику питания и наоборот.

Примечание. Вы можете использовать Трехполюсный (3P) автоматический переключатель вместо четырехполюсного (4P) переключателя или переключателя .

Нажмите на изображение, чтобы увеличить

• Сообщение по теме: Как подключить трехфазный распределительный щит на 400 В? МЭК и Великобритания

Как подключить 3-фазный генератор к дому с помощью 4-полюсного ручного переключателя?

Нет большой разницы в проводных соединениях для автоматические и ручные переключатели с переносными генераторами . В следующем проводном соединении мы использовали четырехполюсный ручной переключатель для подключения трехфазного аварийного генератора к распределительным щитам. Соединения проводки для трехфазного переключателя такие же, как и для однофазного 2-полюсного переключателя в первом методе, но есть еще два разъема для дополнительной линии и нейтрали, как показано на рис. ниже.

Примечание: Вы можете использовать трехполюсный (3P) ручной переключатель вместо четырехполюсного (4P) переключателя или переключателя .

Щелкните изображение, чтобы увеличить

Похожие сообщения:

• Как подключить 1-фазный и 3-фазный щит распределения нагрузки?
• Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?

Код цвета проводки:

Для цепей 230/400 В и 120/240 В мы использовали цветовые коды проводки IEC и IEC . Вы можете использовать местные коды городов или i IEC – Международная электротехническая комиссия (Великобритания, ЕС и т.д.) или NEC (Национальный электротехнический кодекс [США и Канада] где; 120 В переменного тока:

• Черный = Горячий или Линия
• Белый  = Нейтральный
• Зеленый / Желтый или оголенный провод = Провод заземления

Однофазный 240 В переменного тока:

• Черный = Горячий 1 или Линия 1
• Красный = Горячий 2 или Линия 2
•  Белый  = Нейтральный
• Зеленый / Желтый или оголенный проводник = Провод заземления

Трехфазный 208 AC:

• Черный = горячий 1 или линия 1
• Красный = горячий 2 или линия 2
• Синий = горячий 3 или линия 3
•  Белый или Серый = Нейтральный
• Зеленый / Желтый или оголенный провод = Провод заземления

Трехфазный 240 В переменного тока (высокая ветвь треугольника):

• Синий = горячий 1 или линия 1
• Оранжевый = горячая линия 2 или линия 2 (ВЫСОКАЯ ТРЕУГОЛЬНИК)
• Черный = Hot 3 или Line 3
•  Белый или Серый = Нейтральный
• Зеленый / Желтый или оголенный провод = Провод заземления

Трехфазный, 480 В и 600 В переменного тока

• Коричневый = горячий 1 или линия 1
• Оранжевый = горячий 2 или линия 2
•  Желтый = Hot 3 или Line 3
•  Белый или Серый = Нейтральный
• Зеленый / Желтый или оголенный провод = Провод заземления

IEC:

Однофазный 230 В переменного тока:

• Коричневый = Фаза или Линия
• Синий = Нейтральный
• Зеленый /  Желтый  = Заземляющий провод   = Заземляющий провод

Три фазы 400–415 В переменного тока:

• Коричневый = фаза 1 или линия 1
• Черный = фаза 2 или линия 2
• Серый = фаза 3 или линия 3
• Синий = нейтральный
• Зеленый /  Желтый  = Заземляющий проводник

Похожие сообщения:

• Как подключить автоматический выключатель GFCI?
• Как подключить выключатель AFCI?

Общие меры предосторожности

Общие меры предосторожности при игре с электричеством.

• Перед обслуживанием, ремонтом или установкой электрооборудования отключите основной источник питания (выключив главный выключатель в распределительном щите/потребителе и центре нагрузки/главном щите).
• Никогда не пытайтесь работать с электричеством без надлежащего руководства и осторожности.
• Работы по устранению неисправностей, ремонту, установке и модификации, связанные с электричеством, могут производиться только в присутствии лиц, обладающих хорошими знаниями и практическим опытом, умеющих обращаться с электричеством.
• Прочтите все инструкции, руководства пользователя, предостережения, местные коды и строго следуйте им.
• Самостоятельно выполнять электромонтажные работы не только опасно, но и незаконно в некоторых регионах. Обратитесь к лицензированному электрику или в энергоснабжающую компанию, прежде чем вносить какие-либо изменения в подключение электропроводки.
• Используйте подходящее напряжение и номинальный ток переключателя с подходящим размером провода и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.
• Выключите главный автоматический выключатель MCB, чтобы убедиться, что источник питания ВЫКЛЮЧЕН, прежде чем подключать существующую или новую розетку или выключатель с электрической/распределительной коробкой.
• Обратитесь к авторизованному и лицензированному электрику для установки выключателя, если вы не уверены в электрических схемах.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Сопутствующие руководства по установке электропроводки.

• Как подключить одноэлементный водонагреватель и термостат?
• Как подключить термостат водонагревателя 120 В — неодновременный?
• Как подключить термостат одновременного нагрева воды 120 В?
• Как подключить термостат водонагревателя 240 В — непрерывный?
• Как подключить термостат одновременного нагрева воды 240 В?
• Как подключить трехфазный термостат одновременного нагрева воды?
• Как подключить 3-фазный неодновременный термостат водонагревателя?
• Как переключить электрический водонагреватель между 120 В и 240 В?
• Схема лестничной электропроводки — как управлять лампой из 2-х мест?
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Схема подключения туннеля для управления освещением с помощью переключателей
• Цепь больничной проводки для управления освещением с помощью переключателей
• Цепь проводки отеля — Цепь индикатора звонка для Hotelling
• Электрическая схема общежития и работа
• Схема подключения Godown — схема подключения туннеля и работа
• Схема электрических соединений системы автоматического ИБП для дома или офиса
• Схема подключения ручного ИБП с системой переключателей.
• Как подключить 4-контактный переключатель (NEC) или промежуточный переключатель как 3-контактный (IEC)?
• Как подключить однополюсный однопозиционный переключатель (SPST) в качестве двухпозиционного переключателя?
• Как подключить однополюсный двухпозиционный переключатель (SPDT) в качестве трехпозиционного переключателя?
• Как подключить двухполюсный однопозиционный переключатель? Электропроводка ДПСТ
• Как подключить двухполюсный двухпозиционный переключатель? Электропроводка DPDT
• Как подключить двойной переключатель? 2-клавишный однопозиционный переключатель — IEC и NEC
• Как подключить 3-позиционный комбинированный выключатель и заземленную розетку?
• Как подключить двойной 3-позиционный комбинированный переключатель?
• Еще больше руководств по установке электропроводки в жилых помещениях

URL-адрес скопирован

Подключение генератора

» Автоматические переключатели генератора и подключение портативного генератора

» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезав и не повредив электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию по электротехнике для домовладельцев, которую я когда-либо видел в сети.
